بنیادی فرق: ڈسٹری بیوشن باکس بمقابلہ کمبائنر باکس
اے تقسیم خانہ ایک سپلائی سورس سے پاور کو متعدد آؤٹ گوئنگ لوڈ سرکٹس میں تقسیم کرتا ہے۔ ایک کمبینر باکس متعدد سورس سرکٹس، عام طور پر سولر فوٹو وولٹک (PV) سٹرنگز کو انورٹر یا ڈاؤن اسٹریم ڈی سی آلات سے پہلے ایک یا زیادہ آؤٹ پٹس میں یکجا کرتا ہے۔.
یہ ایک دوسرے کے متبادل نہیں ہیں۔ ڈسٹری بیوشن باکس کا انتخاب لوڈ کی تقسیم، برانچ سرکٹ پروٹیکشن، وائرنگ کی جگہ، اور اے سی یا ڈی سی سسٹم کی ضروریات کے مطابق کیا جاتا ہے۔ پی وی کمبائنر باکس کا انتخاب سٹرنگ وولٹیج، سٹرنگ کرنٹ، ریورس کرنٹ پروٹیکشن، ڈی سی آئسولیشن، سرج پروٹیکشن، آؤٹ ڈور انکلوژر کی کارکردگی، اور انورٹر ان پٹ ڈیزائن کے مطابق کیا جاتا ہے۔.
اگر آپ کسی عمارت یا صنعتی پاور باکس کا انتخاب کر رہے ہیں، تو شروعات کریں ڈسٹری بیوشن باکس اور سلیکشن گائیڈ. سے۔ اگر آپ سولر پی وی پر کام کر رہے ہیں، تو دیکھیں پی وی کمبائنر باکس گائیڈ یا VIOX کمبینر باکس مرحلہ 1: علامت سے شروع کریں.
ڈسٹری بیوشن باکس بمقابلہ کمبائنر باکس موازنہ ٹیبل
| شے | ڈسٹری بیوشن باکس | کمبینر باکس |
|---|---|---|
| اہم مقصد | بجلی کو متعدد آؤٹ گوئنگ لوڈ سرکٹس میں تقسیم کرتا ہے | متعدد پی وی سٹرنگز یا سورس سرکٹس کو کم آؤٹ پٹس میں یکجا کرتا ہے |
| عام نظام | اے سی بلڈنگ ڈسٹری بیوشن، انڈسٹریل پینلز، کچھ ڈی سی ڈسٹری بیوشن | سولر پی وی ڈی سی سائیڈ، بعض اوقات انورٹر سسٹمز میں اے سی کمبائننگ |
| عام مقام | عمارت کے اندر، آلات کا کمرہ، مشین کا علاقہ، بیرونی لوڈ کا علاقہ | پی وی (PV) ارے کے قریب، چھت، گراؤنڈ ماؤنٹ ارے، انورٹر ڈی سی ان پٹ سائیڈ |
| سرکٹ کی سمت | سپلائی سے لوڈز کی طرف | متعدد ذرائع سے انورٹر یا ڈاؤن اسٹریم آلات کی طرف |
| عام آلات | ایم سی بی، ایم سی سی بی، آر سی سی بی، آر سی بی او، آئسولیٹر، ایس پی ڈی، بس بار، نیوٹرل بار، ارتھ بار | اسٹرنگ فیوز، ڈی سی ایم سی بی، ڈی سی آئسولیٹر، ڈی سی ایس پی ڈی، مانیٹرنگ، کیبل گلینڈز |
| وولٹیج سے متعلق خدشات | اے سی سسٹم وولٹیج، برانچ سرکٹ ریٹنگ، فالٹ لیول | پی وی اوپن سرکٹ وولٹیج، کولڈ وی او سی (Voc)، ڈی سی آرک کا خطرہ، انورٹر ان پٹ وولٹیج |
| تحفظ پر توجہ | اوور لوڈ، شارٹ سرکٹ، ارتھ لیکج، سرج پروٹیکشن، آئسولیشن | سٹرنگ اوور کرنٹ، ریورس کرنٹ، ڈی سی سرج پروٹیکشن، آئسولیشن |
| انکلوژر پر توجہ | سرکٹس کی تعداد، وائرنگ کی جگہ، آئی پی ریٹنگ، ڈین ریل لے آؤٹ | آؤٹ ڈور آئی پی ریٹنگ، یو وی ریزسٹنس، ڈی سی اسپیسنگ، ہیٹ، کیبل انٹری سیلنگ |
| عام معیارات کا سیاق و سباق | آئی ای سی 61439 اسمبلیاں، آئی ای سی 60364 تنصیبات، مقامی وائرنگ کوڈز | آئی ای سی 60364-7-712 پی وی تنصیب کا سیاق و سباق، آئی ای سی 62548/پی وی ڈیزائن کے طریقے، ایس پی ڈی کے انتخاب کے لیے آئی ای سی 61643 |
| کیا ایک دوسرے کی جگہ لے سکتا ہے؟ | عام طور پر نہیں | عام طور پر نہیں |
مختصر خلاصہ: ایک ڈسٹری بیوشن باکس انتظام کرتا ہے لوڈ سرکٹس. ۔ ایک پی وی کمبائنر باکس انتظام کرتا ہے ماخذ سٹرنگز.
ڈسٹری بیوشن باکس کیا ہے؟
ڈسٹری بیوشن باکس، جسے بہت سی مارکیٹوں میں ڈسٹری بیوشن بورڈ، ڈسٹری بیوشن پینل، یا ڈی بی باکس بھی کہا جاتا ہے، ایک ایسا انکلوژر ہے جو برقی طاقت وصول کرتا ہے اور اسے متعدد آؤٹ گوئنگ سرکٹس میں تقسیم کرتا ہے۔ بہت سی لو-وولٹیج تنصیبات میں، اس میں ہر سرکٹ کے لیے حفاظتی اور سوئچنگ ڈیوائسز موجود ہوتی ہیں۔.
عام اندرونی پرزوں میں شامل ہیں:
- مین سوئچ یا ان کمنگ آئسولیٹر
- چھوٹے سرکٹ بریکرز (MCBs)
- بڑے پینلز میں مولڈڈ کیس سرکٹ بریکرز (MCCBs)
- ریزیڈول کرنٹ ڈیوائسز (RCCBs یا RCBOs)
- surge protective devices (SPDs)
- بس بار
- غیر جانبدار بار
- ارتھ یا پروٹیکٹو ارتھ (PE) بار
- DIN ریل
- آؤٹ گوئنگ ٹرمینلز
- کیبل گلینڈز یا کونڈیوٹ اینٹریز
ڈسٹری بیوشن باکسز کا استعمال درج ذیل میں ہوتا ہے:
- رہائشی عمارتیں
- کمرشل دفاتر
- فیکٹریوں
- ورکشاپس
- HVAC سسٹمز
- پمپ رومز
- مشین کنٹرول ایریاز
- آؤٹ ڈور آلات کی پاور ڈسٹری بیوشن
ڈسٹری بیوشن باکس کا کردار جنریشن ذرائع کو یکجا کرنا نہیں ہے۔ اس کا مقصد بجلی کو محفوظ، پروٹیکٹڈ اور قابلِ دیکھ بھال برانچ سرکٹس میں تقسیم کرنا ہے۔.
اندرونی ساخت کی تفصیلات کے لیے، ملاحظہ کریں ڈسٹری بیوشن باکس کا اندرونی ساختی خاکہ: ایم سی بیز (MCBs)، بس بارز، نیوٹرل بارز، اور ایس پی ڈیز (SPDs) کی وضاحت.
کمبائنر باکس کیا ہے؟
کمبائنر باکس ایک ایسا انکلوژر ہے جو متعدد ان پٹ سرکٹس کو ایک یا ایک سے زیادہ آؤٹ پٹ سرکٹس میں یکجا کرتا ہے۔ سولر پی وی سسٹمز میں، سب سے عام قسم پی وی ڈی سی کمبائنر باکس, ہے، جو انورٹر کے ڈی سی ان پٹ سے پہلے متعدد پی وی سٹرنگ ان پٹس کو یکجا کرتا ہے۔.
ایک عام سٹرنگ انورٹر سسٹم میں، کئی پی وی سٹرنگز کمبائنر باکس میں داخل ہوتی ہیں، سٹرنگ پروٹیکشن اور آئسولیشن ڈیوائسز سے گزرتی ہیں، اور پھر انورٹر کے ڈی سی ان پٹ کو فیڈ کرتی ہیں۔.
عام پی وی کمبائنر باکس کے اجزاء میں شامل ہیں:
- پازیٹو اور نیگیٹو سٹرنگ ان پٹس
- سٹرنگ فیوز یا ڈی سی بریکرز
- ڈی سی سرج پروٹیکٹو ڈیوائس
- ڈی سی آئسولیٹر یا سوئچ ڈس کنیکٹر
- پازیٹو اور نیگیٹو بس بارز
- مانیٹرنگ ماڈیول، اگر ضرورت ہو
- گراؤنڈنگ ٹرمینل
- آؤٹ ڈور کیبل گلینڈز
- مناسب ماحولیاتی درجہ بندی کے ساتھ انکلوژر
پی وی کمبائنر باکس صرف ایک جنکشن باکس نہیں ہے۔ یہ سولر ارے کی ڈی سی پروٹیکشن اور وائرنگ آرکیٹیکچر کا حصہ ہے۔.
سولر سائیڈ کی مکمل وضاحت کے لیے، ملاحظہ کریں پی وی کمبائنر باکس کیا ہے؟ اور پی وی (PV) سسٹم میں سولر کمبائنر باکس کیا کام کرتا ہے؟.
کلیدی فرق 1: پاور ڈسٹری بیوشن بمقابلہ سٹرنگ کمبائننگ
سب سے بڑا فرق سرکٹس کی سمت اور مقصد کا ہے۔.
ڈسٹری بیوشن باکس عام طور پر ایک ان کمنگ سپلائی سے شروع ہوتا ہے اور اسے متعدد آؤٹ گوئنگ لوڈ سرکٹس میں تقسیم کرتا ہے۔ مثال کے طور پر، ایک ان کمنگ فیڈر الگ الگ برانچ سرکٹس کے ذریعے لائٹنگ، ساکٹ، ایچ وی اے سی (HVAC)، پمپس اور چھوٹی مشینری کو سپلائی فراہم کر سکتا ہے۔.
پی وی کمبائنر باکس منطقی طور پر اس کے برعکس کام کرتا ہے۔ یہ متعدد پی وی سورس سرکٹس کو وصول کرتا ہے اور انہیں ایک یا ایک سے زیادہ آؤٹ پٹس میں یکجا کرتا ہے۔ مثال کے طور پر، آٹھ پی وی سٹرنگز کو ایک ڈی سی آؤٹ پٹ جوڑے میں یکجا کیا جا سکتا ہے جو انورٹر کو سپلائی دیتا ہے۔.
یہ فرق ہر چیز کو تبدیل کر دیتا ہے:
- ڈیوائس کا انتخاب
- وائرنگ لے آؤٹ
- فالٹ کرنٹ کا رویہ
- آئسولیشن کا طریقہ
- اضافے کی حفاظت
- انکلوژر ڈیزائن
- معائنے کا طریقہ کار
اہم فرق 2: لوڈ سرکٹس بمقابلہ سورس سرکٹس
ڈسٹری بیوشن باکس لوڈ سرکٹس کی حفاظت اور کنٹرول کرتا ہے۔ لوڈ بجلی استعمال کرتے ہیں۔ کرنٹ عام طور پر سپلائی سے حفاظتی ڈیوائس کے ذریعے لوڈ کی طرف بہتا ہے۔.
پی وی کمبائنر باکس سورس سرکٹس کو ہینڈل کرتا ہے۔ پی وی ماڈیولز کافی روشنی ہونے پر بجلی پیدا کرتے ہیں۔ اگر انورٹر بند بھی ہو، تب بھی پی وی سٹرنگز کمبائنر کے ان پٹس پر ڈی سی وولٹیج فراہم کر سکتی ہیں۔.
یہی وجہ ہے کہ پی وی (PV) کمبائنر باکسز میں درج ذیل امور پر خصوصی توجہ کی ضرورت ہوتی ہے:
- پی وی سٹرنگ کا اوپن سرکٹ وولٹیج
- کم درجہ حرارت پر وولٹیج میں اضافہ
- سٹرنگز کے درمیان ریورس کرنٹ کا خطرہ
- ڈی سی آرک (DC arc) کا خاتمہ
- دیکھ بھال سے پہلے آئسولیشن (الگ کرنا)
- پولرٹی اور کیبل کی مارکنگ
پی وی کی سورس سرکٹ نوعیت ہی وہ وجہ ہے جس کی بنا پر ایک عام اے سی ڈسٹری بیوشن باکس کو پی وی کمبائنر باکس کے طور پر استعمال نہیں کیا جانا چاہیے، جب تک کہ اسے خاص طور پر اس مقصد کے لیے ڈیزائن اور ریٹ نہ کیا گیا ہو۔.
اہم فرق 3: AC/DC ریٹنگز اور حفاظتی آلات
ڈسٹری بیوشن باکس عام طور پر AC سسٹمز میں استعمال ہوتے ہیں، حالانکہ ٹیلی کام، بیٹری، ای وی (EV)، اور شمسی توانائی سے متعلق سسٹمز کے لیے DC ڈسٹری بیوشن باکس بھی موجود ہیں۔ عمارت کا ڈسٹری بیوشن باکس عام طور پر AC وولٹیج، برانچ سرکٹ کرنٹ، شارٹ سرکٹ کرنٹ، ریزیڈول کرنٹ پروٹیکشن، اور مقامی وائرنگ کے اصولوں پر مرکوز ہوتا ہے۔.
پی وی (PV) کمبائنر باکس عام طور پر سولر سسٹم کی DC سائیڈ پر استعمال ہوتے ہیں۔ DC تحفظ زیادہ مشکل ہوتا ہے کیونکہ DC آرک کرنٹ کے صفر ہونے پر قدرتی طور پر ختم نہیں ہوتے۔ آلات کو اصل DC وولٹیج اور فالٹ کی صورتحال کے مطابق ریٹ کیا جانا چاہیے۔.
| حفاظتی فنکشن | ڈسٹری بیوشن باکس | 83: پی وی کمبائنر باکس |
|---|---|---|
| اوورلوڈ/شارٹ سرکٹ پروٹیکشن | MCB، MCCB، فیوز | سٹرنگ فیوز، DC MCB، DC فیوز |
| بقایا کرنٹ تحفظ | جہاں ضرورت ہو وہاں RCCB یا RCBO | عام طور پر DC کمبائنر باکس کے اندر نہیں؛ AC سائیڈ پر RCD/RCM کا انحصار انورٹر/سسٹم کے ڈیزائن پر ہوتا ہے |
| اضافے سے تحفظ | AC SPD | PV وولٹیج کے لیے منتخب کردہ DC SPD |
| علیحدگی | مین سوئچ، آئسولیٹر، سوئچ ڈس کنیکٹر | DC آئسولیٹر یا PV ریٹیڈ سوئچ ڈس کنیکٹر |
| بس بار کی ترتیب | فیز، نیوٹرل، PE بس بارز | پازیٹو، نیگیٹو، PE/گراؤنڈنگ ٹرمینلز |
| نگرانی | میٹرنگ، انرجی مانیٹرنگ، اسٹیٹس انڈیکیشن | سٹرنگ کرنٹ مانیٹرنگ، اسٹیٹس کانٹیکٹس، ضرورت پڑنے پر ایس پی ڈی (SPD) انڈیکیشن |
اگر مسئلہ اے سی (AC) بمقابلہ ڈی سی (DC) پروٹیکشن کا ہے، تو ملاحظہ کریں اے سی ڈسٹری بیوشن باکس بمقابلہ ڈی سی ڈسٹری بیوشن باکس اور پی وی ڈی سی پروٹیکشن کی وضاحت: ایم سی بیز، فیوز، ایس پی ڈیز بمقابلہ آر سی ڈیز.

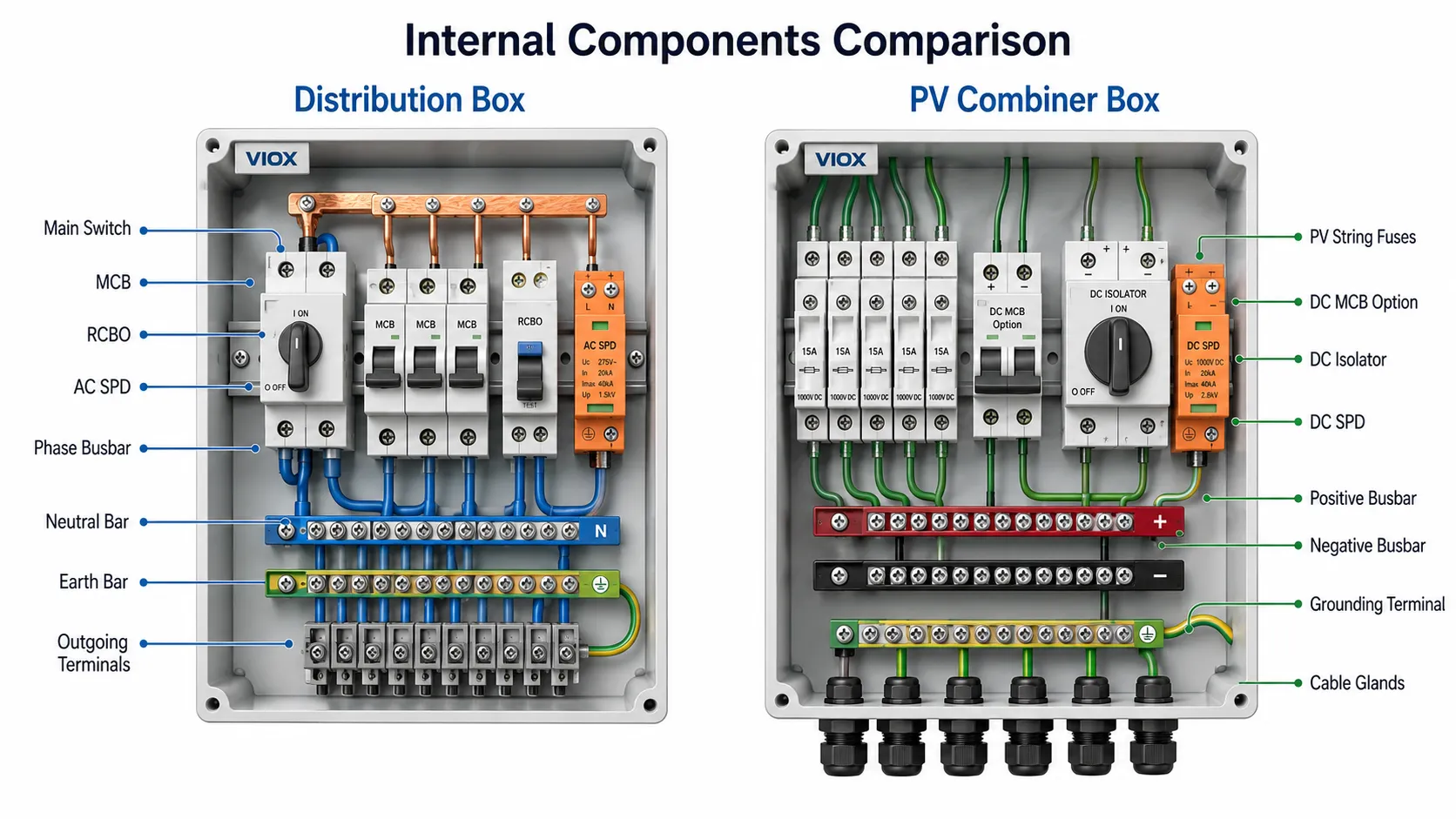

کلیدی فرق 4: اندرونی ساخت
ڈسٹری بیوشن باکس کی اندرونی ساخت
ایک عام ڈسٹری بیوشن باکس ان کمنگ سپلائی، بس بار ڈسٹری بیوشن، اور آؤٹ گوئنگ برانچ سرکٹس کے گرد ترتیب دیا جاتا ہے۔.
عام ساخت:
- ان کمنگ سپلائی مین سوئچ یا آئسولیٹر میں داخل ہوتی ہے۔.
- فیز کنڈکٹرز بس بارز یا ڈسٹری بیوشن بلاکس کو فیڈ کرتے ہیں۔.
- MCBs، RCBOs، یا MCCBs آؤٹ گوئنگ لوڈ سرکٹس کی حفاظت کرتے ہیں۔.
- نیوٹرل کنڈکٹرز نیوٹرل بار پر ختم ہوتے ہیں۔.
- پروٹیکٹو ارتھ کنڈکٹرز ارتھ بار پر ختم ہوتے ہیں۔.
- سسٹم کی قسم کے لحاظ سے، اختیاری SPD لائیو کنڈکٹرز اور PE کے درمیان منسلک ہوتا ہے۔.
یہ ڈھانچہ منظم برانچ سرکٹ ڈسٹری بیوشن اور محفوظ دیکھ بھال تک رسائی کے لیے ڈیزائن کیا گیا ہے۔.
پی وی (PV) کمبائنر باکس کا اندرونی ڈھانچہ
ایک پی وی (PV) کمبائنر باکس پی وی سٹرنگ ان پٹس اور ڈی سی آؤٹ پٹ کے گرد ترتیب دیا جاتا ہے۔.
عام ساخت:
- پی وی سٹرنگ کی مثبت اور منفی کیبلز کیبل گلینڈز کے ذریعے داخل ہوتی ہیں۔.
- ہر سٹرنگ ایک فیوز یا ڈی سی بریکر سے گزر سکتی ہے۔.
- مثبت اور منفی آؤٹ پٹس کو ڈی سی بس بارز یا ٹرمینلز پر یکجا کیا جاتا ہے۔.
- ایک ڈی سی ایس پی ڈی (SPD) سرج اوور وولٹیج سے تحفظ فراہم کرتا ہے۔.
- ایک ڈی سی آئسولیٹر یکجا شدہ آؤٹ پٹ کو منقطع کر سکتا ہے۔.
- آؤٹ پٹ کیبلز انورٹر کے ڈی سی ان پٹ تک جاتی ہیں۔.
- گراؤنڈنگ ٹرمینلز انکلوژر اور ایس پی ڈی پاتھ کو آپس میں جوڑتے ہیں۔.
ڈیزائن میں ڈی سی پولرٹی، کریپیج اور کلیئرنس، حرارت کے اخراج، اور بیرونی ماحولیاتی اثرات کا خیال رکھنا ضروری ہے۔.
عملی وائرنگ کے سیاق و سباق کے لیے، ملاحظہ کریں سولر کمبینر باکس وائرنگ ڈایاگرام.

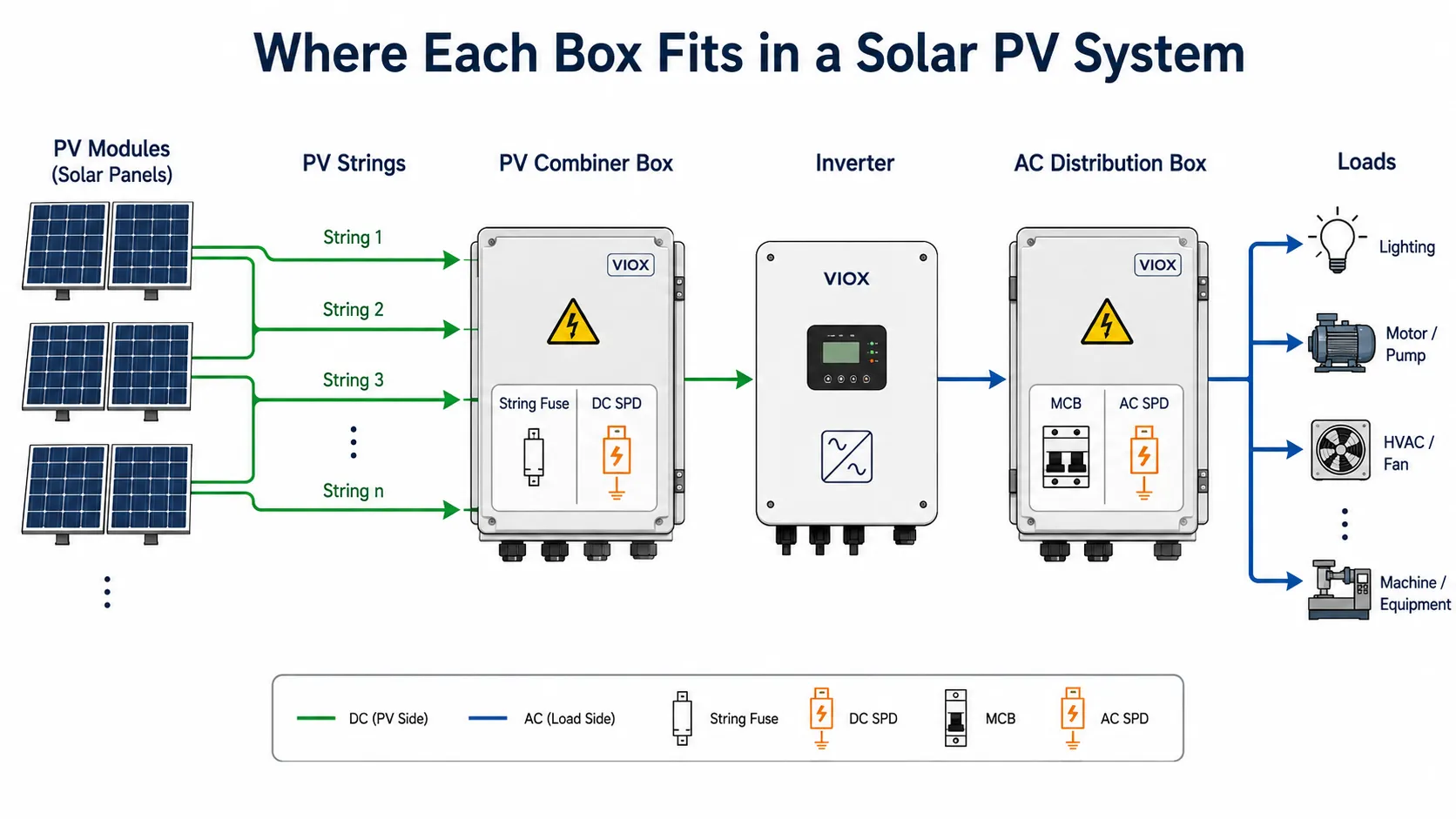

سولر پی وی سسٹم میں ہر باکس کہاں نصب کیا جاتا ہے
دونوں باکس ایک ہی سولر تنصیب میں ظاہر ہو سکتے ہیں، لیکن سسٹم کے مختلف اطراف پر۔.
| سولر پی وی کا مقام | باکس کی قسم | کردار |
|---|---|---|
| چھت یا گراؤنڈ ماؤنٹ پر پی وی سٹرنگز کے قریب | 83: پی وی کمبائنر باکس | سٹرنگز کو یکجا کرتا ہے، ڈی سی سٹرنگ پروٹیکشن اور ڈی سی ایس پی ڈی فراہم کرتا ہے |
| پی وی (PV) ارے اور انورٹر کے درمیان | پی وی کمبائنر باکس یا ڈی سی پروٹیکشن باکس | انورٹر سے پہلے ڈی سی ان پٹ اور آئسولیشن کو منظم کرتا ہے |
| انورٹر کی اے سی آؤٹ پٹ سائیڈ | اے سی ڈسٹری بیوشن باکس یا اے سی کمبائنر پینل | انورٹر کی آؤٹ پٹ کو تقسیم کرتا ہے یا اے سی انورٹر کی آؤٹ پٹس کو یکجا کرتا ہے |
| عمارت کا مین ڈسٹری بیوشن ایریا | ڈسٹری بیوشن باکس / ڈسٹری بیوشن بورڈ | لوڈز کو سپلائی فراہم کرتا ہے اور پی وی (PV) آؤٹ پٹ کو الیکٹریکل سسٹم سے منسلک کرتا ہے۔ |
| بیٹری یا ہائبرڈ سسٹم کا ڈی سی (DC) سیکشن۔ | ڈی سی (DC) ڈسٹری بیوشن/پروٹیکشن باکس۔ | ڈی سی (DC) بیٹری یا انورٹر سرکٹس کو تقسیم یا محفوظ کرتا ہے۔ |
یہ وہ جگہ ہے جہاں اصطلاحات الجھن کا باعث بن سکتی ہیں۔ کچھ سولر سسٹمز استعمال کرتے ہیں اے سی (AC) کمبائنر پینلز متعدد انورٹرز یا مائیکرو انورٹرز کے آؤٹ پٹس کو یکجا کرنے کے لیے۔ یہ اس سے مختلف ہے جو پی وی ڈی سی کمبائنر باکس انورٹر سے پہلے استعمال کیا جاتا ہے۔.
کیا کمبائنر باکس ہمیشہ ڈی سی (DC) ہوتا ہے؟
نہیں۔ زیادہ تر پی وی (PV) کمبائنر باکسز ڈی سی کمبینر بکس پی وی سٹرنگز اور انورٹر کے ڈی سی ان پٹ کے درمیان نصب کیے جاتے ہیں۔ تاہم، کچھ سولر سسٹمز میں اے سی (AC) کمبائنر باکسز بھی استعمال ہوتے ہیں جو اے سی ڈسٹری بیوشن پینل کو سپلائی دینے سے پہلے متعدد سٹرنگ انورٹرز یا مائیکرو انورٹرز کے اے سی آؤٹ پٹس کو یکجا کرتے ہیں۔.
یہ اے سی کمبائنر باکس کو عام ڈسٹری بیوشن باکس کے برابر نہیں بناتا۔ اس کا فنکشن اب بھی مختلف ہے:
- ایک AC کمبائنر باکس یہ متعدد انورٹر آؤٹ پٹس کو کم اے سی فیڈرز میں یکجا کرتا ہے۔.
- اے تقسیم خانہ یہ ایک سپلائی سے پاور کو متعدد لوڈ سرکٹس میں تقسیم کرتا ہے۔.
- اے پی وی ڈی سی کمبائنر باکس انورٹر سے پہلے متعدد پی وی (PV) سورس سٹرنگز کو یکجا کرتا ہے۔.
لہذا “اے سی بمقابلہ ڈی سی کمبائنر باکس” سولر کمبائنر باکس کے زمرے میں ایک مفید ذیلی موضوع ہے، لیکن اسے اس صفحے کے مرکزی موضوع کی جگہ نہیں لینی چاہیے۔ یہ صفحہ ڈسٹری بیوشن باکسز اور کمبائنر باکسز کے درمیان وسیع تر فرق کے بارے میں ہے۔.
کیا ڈسٹری بیوشن باکس، کمبائنر باکس کی جگہ لے سکتا ہے؟
عام طور پر، نہیں۔.
ایک معیاری ڈسٹری بیوشن باکس کو پی وی کمبائنر باکس کے طور پر استعمال نہیں کیا جانا چاہیے جب تک کہ اسے خاص طور پر پی وی ڈی سی (PV DC) حالات کے لیے ڈیزائن اور ریٹ نہ کیا گیا ہو۔.
اس کی وجوہات درج ذیل ہیں:
- عام اے سی بریکرز پی وی ڈی سی کرنٹ کو محفوظ طریقے سے منقطع نہیں کر سکتے۔
- نیوٹرل/فیز کی ترتیب پی وی پازیٹو/نیگیٹو سٹرنگ ڈیزائن سے مطابقت نہیں رکھتی۔
- اندرونی فاصلہ ہائی ڈی سی وولٹیج کے لیے موزوں نہیں ہو سکتا۔
- انکلوژر پی وی ارے کے مقامات کے لیے یو وی (UV) اور موسمی حالات کے لحاظ سے موزوں نہیں ہو سکتا۔
- کیبل گلینڈز پی وی کیبل کی ضروریات سے مطابقت نہیں رکھ سکتے۔
- اسٹرنگ فیوز لے آؤٹ یا پی وی ایس پی ڈی (SPD) کا کوئی انتظام نہیں ہے۔
- سرد موسم میں اوپن سرکٹ وولٹیج کو مدنظر نہیں رکھا گیا۔
ظاہری انکلوژر ایک جیسا نظر آ سکتا ہے، لیکن برقی ذمہ داری مختلف ہوتی ہے۔.
کیا کمبائنر باکس ڈسٹری بیوشن باکس کی جگہ لے سکتا ہے؟
عام طور پر، نہیں۔.
پی وی کمبائنر باکس عمارت کے لوڈ کو تقسیم کرنے کے لیے ڈیزائن نہیں کیا گیا ہے۔ اس میں درج ذیل چیزیں شامل نہیں ہو سکتی ہیں:
- MCB/RCBO برانچ سرکٹ لے آؤٹ
- نیوٹرل بار کی ترتیب
- RCD تحفظ
- آؤٹ گوئنگ سرکٹ کے لیے کافی راستے
- اے سی بس بار کا ڈھانچہ
- لوڈ سرکٹس کے لیے درست لیبلنگ
- بلڈنگ وائرنگ کے لیے مناسب جگہ
اے سی ڈسٹری بیوشن باکس اور پی وی کمبائنر باکس مختلف سسٹم کے مسائل حل کرتے ہیں۔ کسی ایک کو بھی اندر ٹرمینلز والے عام انکلوژر کے طور پر سمجھنا ایک عام ڈیزائن کی غلطی ہے۔.
سلیکشن چیک لسٹ
کسی بھی باکس کا انتخاب کرنے سے پہلے اس چیک لسٹ کا استعمال کریں۔.
| انتخاب کا سوال | ڈسٹری بیوشن باکس | 83: پی وی کمبائنر باکس |
|---|---|---|
| سسٹم کی قسم کیا ہے؟ | اے سی بلڈنگ، انڈسٹریل، یا ڈی سی ڈسٹری بیوشن | پی وی ڈی سی سٹرنگز، اے سی انورٹر آؤٹ پٹس، یا ہائبرڈ ڈی سی |
| اسے کس وولٹیج کو سنبھالنا ہوگا؟ | اے سی لائن وولٹیج یا ڈی سی سسٹم وولٹیج | کم ترین درجہ حرارت پر زیادہ سے زیادہ پی وی سٹرنگ Voc |
| اسے کتنا کرنٹ برداشت کرنا چاہیے؟ | لوڈ کرنٹ اور فیڈر کرنٹ | سٹرنگ کرنٹ، مشترکہ آؤٹ پٹ کرنٹ |
| کس قسم کی حفاظت درکار ہے؟ | ایم سی بی، ایم سی سی بی، آر سی سی بی، آر سی بی او، ایس پی ڈی | سٹرنگ فیوز/ڈی سی بریکر، ڈی سی ایس پی ڈی، ڈی سی آئسولیٹر |
| فالٹ کی سطح کیا لاگو ہوتی ہے؟ | پینل پر متوقع شارٹ سرکٹ کرنٹ | پی وی سٹرنگ ریورس کرنٹ اور ڈی سی فالٹ کی صورتحال |
| اسے کہاں نصب کیا جائے گا؟ | انڈور/آؤٹ ڈور، دیوار، مشین، بلڈنگ سروس ایریا | چھت، گراؤنڈ ماؤنٹ، انورٹر ایریا، آؤٹ ڈور ایرے زون |
| کس انکلوژر ریٹنگ کی ضرورت ہے؟ | آئی پی ریٹنگ، کوروژن، امپیکٹ، وائرنگ کی جگہ | آؤٹ ڈور آئی پی، یو وی، تھرمل، کیبل گلینڈز، ڈی سی اسپیسنگ |
| کون سے معیارات یا کوڈز لاگو ہوتے ہیں؟ | مقامی وائرنگ کے اصول، IEC 61439/IEC 60364 کا تناظر | پی وی (PV) تنصیب کے اصول، IEC 60364-7-712/IEC 62548 کا تناظر |
| کس قسم کی دستاویزات درکار ہیں؟ | وائرنگ ڈایاگرام، سرکٹ شیڈول، ریٹنگ لیبل | سٹرنگ میپ، پولرٹی لیبلز، ڈی سی ریٹنگز، ایس پی ڈی (SPD) اسٹیٹس، فیوز شیڈول |
عام انتخاب کی غلطیاں
غلطی 1: صرف انکلوژر (باکس) کے سائز کی بنیاد پر انتخاب کرنا
صرف کافی جگہ والا خالی باکس خود بخود موزوں نہیں ہوتا۔ اندرونی آلات، بس بارز، کیبل انٹریز، انسولیشن کے فاصلے، حرارت کا اخراج، اور ریٹنگز اہمیت رکھتی ہیں۔.
غلطی 2: اے سی (AC) اور ڈی سی (DC) پروٹیکشن کو ایک جیسا سمجھنا
AC ڈسٹری بیوشن کے لیے ریٹڈ ڈیوائس کو PV DC سرکٹس کے لیے موزوں نہیں سمجھا جا سکتا۔ ڈیٹا شیٹ سے DC وولٹیج، پولرٹی، اور آرک انٹرپشن کو چیک کرنا ضروری ہے۔.
غلطی 3: سرد موسم میں PV کے Voc کو نظر انداز کرنا
سرد حالات میں PV سٹرنگ وولٹیج بڑھ جاتا ہے۔ کمبائنر باکس، فیوز، DC بریکر، DC آئسولیٹر، اور SPD کا انتخاب صرف برائے نام PV سسٹم وولٹیج کے بجائے زیادہ سے زیادہ درست اوپن سرکٹ وولٹیج کے مطابق کیا جانا چاہیے۔.
غلطی 4: سرج پروٹیکشن کو بھول جانا
ڈسٹری بیوشن باکسز میں اکثر AC SPDs استعمال ہوتے ہیں، جبکہ PV کمبائنر باکسز کو PV سسٹم وولٹیج اور گراؤنڈنگ کے انتظام کے مطابق DC SPDs کی ضرورت ہوتی ہے۔ غلط قسم کا SPD آلات کو غیر محفوظ بنا سکتا ہے یا وقت سے پہلے ناکام ہو سکتا ہے۔.
غلطی 5: کمبائنر باکس کو عام جنکشن باکس کے طور پر استعمال کرنا
ایک PV کمبائنر باکس کو ایک متعین تحفظ اور وائرنگ کا فنکشن فراہم کرنا چاہیے۔ اگر یہ صرف کیبلز کو جوڑتا ہے اور اس میں درست فیوزنگ، آئسولیشن، SPD، لیبلنگ، اور ماحولیاتی ڈیزائن شامل نہیں ہے، تو یہ حفاظتی مسائل کو حل نہیں کر سکتا۔.
غلطی 6: مینٹیننس لیبلنگ کو نظر انداز کرنا
دونوں باکس اقسام پر واضح لیبلز کی ضرورت ہوتی ہے۔ ڈسٹری بیوشن باکس میں، ٹیکنیشنز کو سرکٹ شیڈولز کی ضرورت ہوتی ہے۔ پی وی کمبائنر باکس میں، انہیں سٹرنگ کی شناخت، پولرٹی، ڈی سی وولٹیج کی وارننگز، فیوز ریٹنگز، اور انورٹر ڈیسٹینیشن کی ضرورت ہوتی ہے۔.

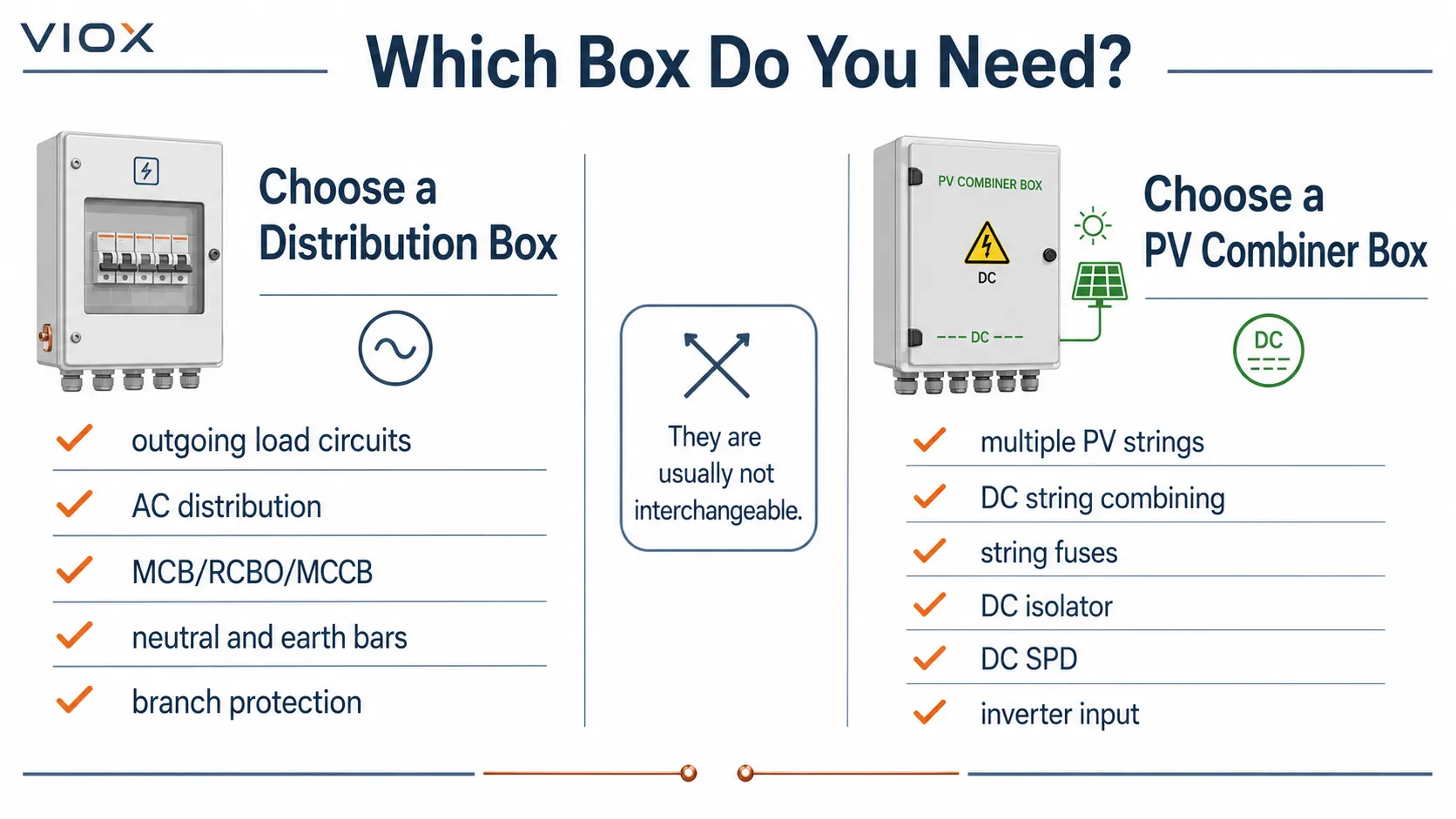

آپ کو کس کی ضرورت ہے؟
ایک کا انتخاب کریں تقسیم خانہ جب آپ کو کسی عمارت، مشین، تنصیب، یا بیرونی آلات کے علاقے میں ایک سپلائی سے متعدد لوڈ سرکٹس تک بجلی تقسیم کرنے کی ضرورت ہو۔.
ایک کا انتخاب کریں 83: پی وی کمبائنر باکس جب آپ کو متعدد سولر پی وی سٹرنگز کو یکجا کرنے اور سٹرنگ لیول پروٹیکشن، ڈی سی سرج پروٹیکشن، آئسولیشن، اور انورٹر تک منظم آؤٹ پٹ وائرنگ فراہم کرنے کی ضرورت ہو۔.
دونوں کا انتخاب تب کریں جب سسٹم میں سولر پی وی کسی عمارت یا صنعتی الیکٹریکل سسٹم کو فیڈ کر رہا ہو: کمبائنر باکس پی وی ڈی سی سورس سائیڈ کو سنبھالتا ہے، جبکہ ڈسٹری بیوشن باکس اے سی لوڈ سائیڈ یا انورٹر آؤٹ پٹ انٹیگریشن کو سنبھالتا ہے۔.
اکثر پوچھے گئے سوالات
ڈسٹری بیوشن باکس اور کمبائنر باکس کے درمیان بنیادی فرق کیا ہے؟
ڈسٹری بیوشن باکس ایک سپلائی سے بجلی کو متعدد لوڈ سرکٹس میں تقسیم کرتا ہے۔ کمبائنر باکس متعدد سورس سرکٹس، عام طور پر پی وی سٹرنگز، کو انورٹر یا ڈاؤن اسٹریم آلات سے پہلے ایک یا زیادہ آؤٹ پٹس میں یکجا کرتا ہے۔.
کیا پی وی کمبائنر باکس ڈسٹری بیوشن باکس جیسا ہی ہوتا ہے؟
PV کمبائنر باکس سولر سٹرنگز کو یکجا کرنے اور DC تحفظ کے لیے بنایا جاتا ہے۔ ڈسٹری بیوشن باکس برانچ سرکٹ کی تقسیم اور لوڈ کے تحفظ کے لیے بنایا جاتا ہے۔.
کیا میں سولر PV سٹرنگز کے لیے عام ڈسٹری بیوشن باکس استعمال کر سکتا ہوں؟
صرف تب جب مکمل اسمبلی اور اندرونی آلات اصل PV DC وولٹیج، کرنٹ، سٹرنگ پروٹیکشن، آئسولیشن، SPD کے انتظام اور ماحولیاتی حالات کے مطابق ڈیزائن اور ریٹ کیے گئے ہوں۔ عام AC ڈسٹری بیوشن باکس کو موزوں نہیں سمجھا جانا چاہیے۔.
ڈسٹری بیوشن باکس کے اندر کون سے آلات ہوتے ہیں؟
عام آلات میں MCBs، MCCBs، RCCBs، RCBOs، SPDs، مین سوئچز، بس بارز، نیوٹرل بارز، ارتھ بارز، ٹرمینلز اور DIN ریلز شامل ہیں۔.
PV کمبائنر باکس کے اندر کون سے آلات ہوتے ہیں؟
عام آلات میں سٹرنگ فیوز یا DC بریکرز، DC سرج پروٹیکٹو ڈیوائسز، DC آئسولیٹرز، پازیٹو اور نیگیٹو بس بارز، سٹرنگ مانیٹرنگ ماڈیولز، گراؤنڈنگ ٹرمینلز اور آؤٹ ڈور کیبل گلینڈز شامل ہیں۔.
کیا ہر سولر سسٹم کو کمبائنر باکس کی ضرورت ہوتی ہے؟
چھوٹے سسٹمز جن میں صرف ایک یا دو سٹرنگز ہوں، اگر انورٹر اور مقامی کوڈ اجازت دیں تو براہ راست انورٹر سے منسلک ہو سکتے ہیں۔ بڑے سسٹمز جن میں متعدد سٹرنگز ہوں، اکثر تحفظ، وائرنگ کی ترتیب، نگرانی اور دیکھ بھال کے لیے کمبائنر باکسز کا استعمال کرتے ہیں۔.
کیا کمبائنر باکس AC ہوتا ہے یا DC؟
زیادہ تر PV کمبائنر باکسز DC کمبائنر باکسز ہوتے ہیں جو انورٹر سے پہلے استعمال ہوتے ہیں۔ کچھ سسٹمز متعدد انورٹرز یا مائیکرو انورٹرز کے آؤٹ پٹس کو یکجا کرنے کے لیے AC کمبائنر پینلز کا بھی استعمال کرتے ہیں۔ ان کی ریٹنگز اور اندرونی آلات مختلف ہوتے ہیں۔.
کس باکس کو سرج پروٹیکشن کی ضرورت ہوتی ہے؟
سسٹم کے ڈیزائن کے لحاظ سے دونوں کو سرج پروٹیکشن کی ضرورت ہو سکتی ہے۔ ڈسٹری بیوشن باکس AC SPD استعمال کر سکتا ہے۔ PV کمبائنر باکس کو عام طور پر PV وولٹیج اور تنصیب کے حالات کے مطابق منتخب کردہ DC SPD کی ضرورت ہوتی ہے۔.
PV کمبائنر باکس کے انتخاب کا سب سے اہم عنصر کیا ہے؟
پہلا اہم عنصر زیادہ سے زیادہ PV سٹرنگ وولٹیج ہے، جس میں سرد موسم کے اوپن سرکٹ وولٹیج کی اصلاح بھی شامل ہے۔ اس کے بعد سٹرنگ کرنٹ، ریورس کرنٹ پروٹیکشن، DC SPD ریٹنگ، DC آئسولیٹر ریٹنگ، انکلوژر ریٹنگ، اور انورٹر ان پٹ ڈیزائن کو چیک کریں۔.
ڈسٹری بیوشن باکس کے انتخاب کا سب سے اہم عنصر کیا ہے؟
نظام کے وولٹیج، لوڈ کرنٹ، آؤٹ گوئنگ سرکٹس کی تعداد، فالٹ لیول، حفاظتی آلات، وائرنگ کی جگہ، انکلوژر ریٹنگ، نیوٹرل/ارتھ کے انتظام، اور قابل اطلاق تنصیبی معیار سے آغاز کریں۔.
خلاصہ
ڈسٹری بیوشن باکس اور کمبائنر باکس باہر سے ایک جیسے نظر آ سکتے ہیں، لیکن ان کے برقی کردار مختلف ہوتے ہیں۔ ڈسٹری بیوشن باکس بجلی کو محفوظ لوڈ سرکٹس میں تقسیم کرتا ہے۔ پی وی (PV) کمبائنر باکس متعدد سولر سورس سرکٹس کو یکجا کرتا ہے اور انورٹر سے پہلے ڈی سی سائیڈ پر تحفظ فراہم کرتا ہے۔.
محفوظ انتخاب کے لیے، صرف انکلوژر کی ظاہری شکل دیکھ کر انتخاب نہ کریں۔ پہلے فنکشن، پھر وولٹیج، کرنٹ، حفاظتی آلات، اے سی/ڈی سی ڈیوٹی، تنصیب کی جگہ، ماحولیاتی ریٹنگ، وائرنگ لے آؤٹ، اور دیکھ بھال کی ضروریات کو چیک کریں۔.
