ڈیٹا سینٹر سرج پروٹیکشن: UPS، PDU اور ATS کے لیے SPD ڈیزائن

ڈیٹا سینٹر کے سرج پروٹیکشن ڈیزائن کو ہر کنڈکٹو راستے کی پیروی کرنی چاہیے—نہ کہ صرف عام تین سطحی پروڈکٹ لسٹ کی۔ سنگل لائن ڈایاگرام سے شروع کریں اور یوٹیلیٹی سپلائی، جنریٹر سورس، آٹومیٹک ٹرانسفر سوئچ (ATS)، مین لو-وولٹیج سوئچ بورڈ، ان انٹرپٹیبل پاور سپلائی (UPS) ان پٹ اور بائی پاس، ڈاؤن اسٹریم ڈسٹری بیوشن، پاور ڈسٹری بیوشن یونٹ (PDU) یا ریموٹ پاور پینل (RPP)، ریک فیڈز، اور ایکسپوزڈ کاپر ڈیٹا یا کنٹرول انٹرفیسز کا سراغ لگائیں۔.

ہر ٹرانزیشن کو ممکنہ حفاظتی حد کے طور پر سمجھیں۔ تفویض کریں ایک سرج حفاظتی آلہ (SPD) صرف سسٹم وولٹیج، ارتھنگ کے انتظام، متوقع سرج ایکسپوزر، آلات کے برداشت کرنے کے مقصد، ممکنہ شارٹ سرکٹ کرنٹ، کنکشن کے راستے، اور کوآرڈینیشن کے ثبوت کی تصدیق کے بعد۔ ایک UPS، ایک ریک PDU، یا ہائی kA ریٹنگ بذات خود اس جائزے کو مکمل نہیں کرتی۔.

ڈیزائن کی حد: یہ گائیڈ ایک تصوراتی انجینئرنگ ورک فلو ہے، نہ کہ ٹرمینل وائرنگ کی ہدایت یا پروجیکٹ کی منظوری۔ ڈیٹا سینٹر کے برقی نظام میں متعدد انرجائزڈ ذرائع، ذخیرہ شدہ توانائی، بائی پاس راستے، اور ہائی فالٹ لیولز شامل ہو سکتے ہیں۔ حتمی ڈیزائن، تنصیب، ٹیسٹنگ، اور دیکھ بھال کے لیے اہل عملہ، منظور شدہ سنگل لائن ڈایاگرام، آلات کی ہدایات، قابل اطلاق کوڈ، اور پروجیکٹ کے لیے مخصوص اسٹڈیز کی ضرورت ہوتی ہے۔.

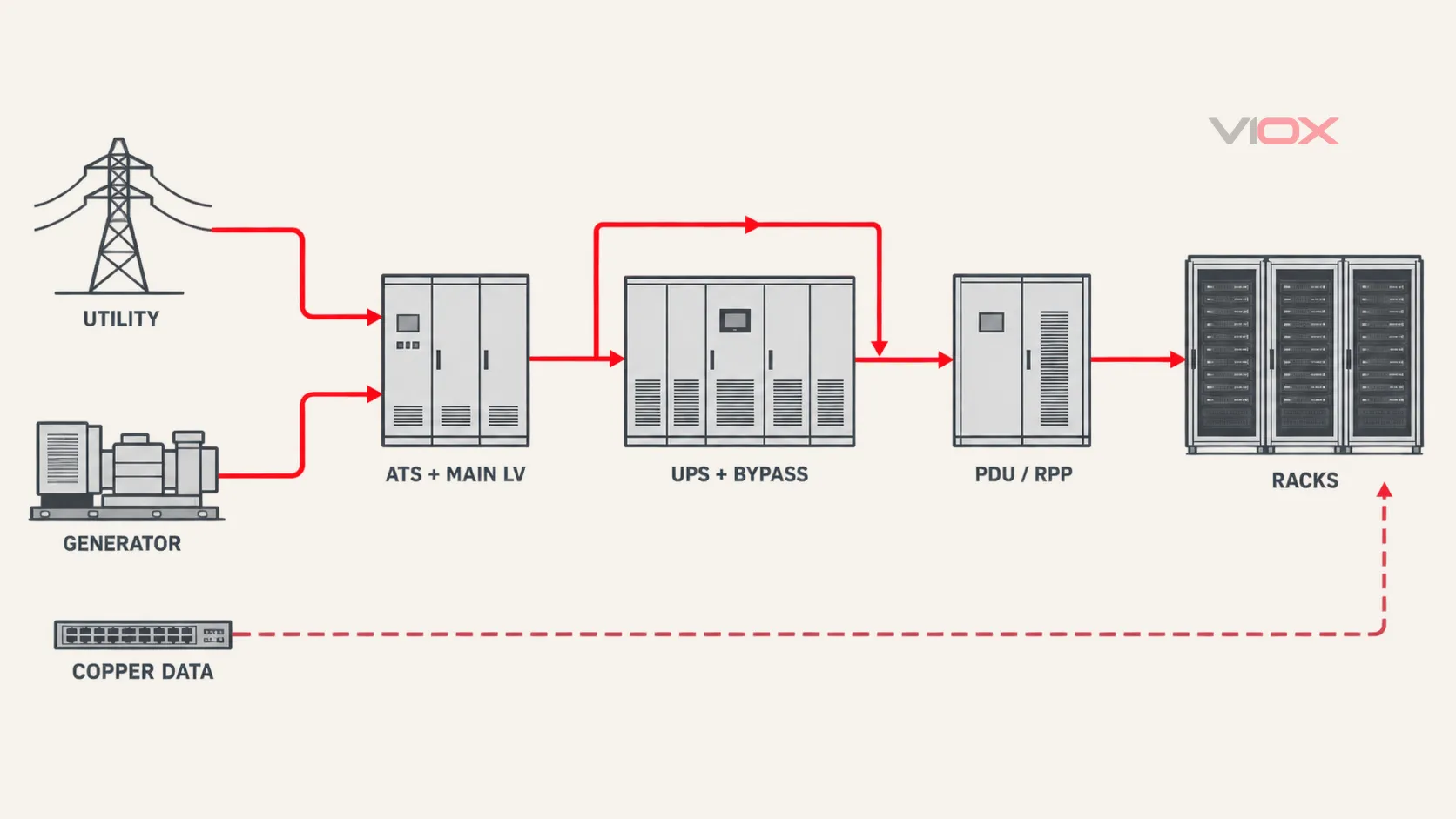

مکمل ڈیٹا سینٹر سرج پاتھ (راستے) کا نقشہ بنائیں

ڈیٹا سینٹر کی دستیابی کا انحصار مکمل پاور آرکیٹیکچر پر ہوتا ہے، نہ کہ صرف یوٹیلیٹی انکمر پر۔ ایک نارمل آپریٹنگ راستہ انفارمیشن ٹیکنالوجی کے آلات تک پہنچنے سے پہلے مین سوئچ بورڈ، UPS، PDU، RPP یا بس وے سے گزر سکتا ہے۔ سورس کی خرابی یا دیکھ بھال کے دوران، بجلی جنریٹر، متبادل فیڈر، اسٹیٹک بائی پاس، مینٹیننس بائی پاس، یا دوسرے A/B ڈسٹری بیوشن راستے سے گزر سکتی ہے۔.

لہذا سرج کے جائزے کو ہر اس حالت کی نمائندگی کرنی چاہیے جس میں آلات انرجائزڈ رہ سکتے ہیں:

یوٹیلیٹی سورس ── مین LV سوئچ بورڈ ── UPS ان پٹ ── UPS آؤٹ پٹ ── PDU/RPP ── ریک A
      │                    │                    ▲
      │                    └── UPS بائی پاس ──────┘
      │
جنریٹر ── جنریٹر سوئچ گیئر ── ATS ──────┘

متبادل سورس/راستہ ── سوئچ بورڈ B ── UPS B ── ڈسٹری بیوشن B ── ریک B

بیرونی کاپر سروسز ── نیٹ ورک / BMS / فائر / سیکیورٹی / کولنگ کنٹرولز ── IT آلات

یہ ایک باؤنڈری میپ ہے، نہ کہ معیاری ٹوپولوجی۔ کچھ سہولیات سینٹرلائزڈ UPS سسٹمز استعمال کرتی ہیں، دیگر ڈسٹری بیوٹڈ یا ماڈیولر UPS آرکیٹیکچرز استعمال کرتی ہیں، اور وہ پوائنٹ جہاں نیوٹرل اخذ یا سوئچ کیا جاتا ہے، مختلف ہو سکتا ہے۔. ISO/IEC 22237-3:2021 پاور سپلائیز، اندرونی ڈسٹری بیوشن، ٹیلی کمیونیکیشن بانڈنگ، لائٹننگ پروٹیکشن، اور پاور کوالٹی کی پیمائش کو ڈیٹا سینٹر پاور ڈسٹری بیوشن کے دائرہ کار میں رکھتا ہے۔ یہ سسٹم ویو ہی وجہ ہے کہ SPD اسٹڈی سروس کے داخلی راستے پر ختم نہیں ہو سکتی۔ وسیع تر VIOX ڈیٹا سینٹرز اور ٹیلی کام ایپلیکیشن کا صفحہ اس SPD ڈیزائن کے جائزے کو تبدیل کیے بغیر ٹرانسفر، مانیٹرنگ، برانچ پروٹیکشن، اور ڈسٹری بیوشن کے ساتھ سرج پروٹیکشن کا نقشہ بناتا ہے۔.

سنگل لائن ڈایاگرام پر نشان زد کرنے کے لیے آٹھ حدود

باؤنڈری	ابتدائی جائزہ کا سوال	منظوری سے پہلے ثبوت درکار ہے	عام کوتاہی
یوٹیلیٹی سروس اور مین LV سوئچ بورڈ	کون سی بیرونی سرج ڈیوٹی سہولت کے آغاز تک پہنچ سکتی ہے؟	سپلائی اور ارتھنگ کا انتظام، آسمانی بجلی کا تناظر، برائے نام اور زیادہ سے زیادہ مسلسل وولٹیج، قابل اطلاق SPD کلاس/ٹائپ، پروٹیکشن لیول، فالٹ کرنٹ اور بیک اپ پروٹیکشن ڈیٹا	صرف سب سے بڑے ڈسچارج کرنٹ نمبر کے لحاظ سے انتخاب کرنا
جنریٹر اور ATS پاتھ	کیا متبادل سورس، ایکسپوزڈ فیڈر، سوئچنگ لے آؤٹ، یا بانڈنگ کا انتظام کوئی الگ خطرہ پیدا کر سکتا ہے؟	جنریٹر اور ATS ون لائن، کنڈکٹر روٹ، سورس کی خصوصیات، نیوٹرل ٹریٹمنٹ، فالٹ کنڈیشنز، آلات کی ہدایات	صرف یوٹیلیٹی ان پٹ کی حفاظت
UPS نارمل ان پٹ	کون سا ٹرانزینٹ ریکٹیفائر یا ان پٹ اسٹیج تک پہنچ سکتا ہے؟	UPS ان پٹ ود اسٹینڈ اور ہدایات، اپ اسٹریم SPD ڈیٹا، انسٹال شدہ کنڈکٹر روٹ، سورس اور فالٹ کنڈیشنز	یہ فرض کرتے ہوئے کہ UPS لیبل مناسب بیرونی تحفظ کو ثابت کرتا ہے
UPS بائی پاس پاتھ	کیا بائی پاس نارمل کنورژن پاتھ کے گرد لوڈ کو انرجائز کر سکتا ہے؟	سٹیٹک اور مینٹیننس بائی پاس ٹوپولوجی، بائی پاس سورس کا ماخذ، سوئچنگ کی حالتیں، مینوفیکچرر کے تقاضے	نارمل UPS پاتھ کا جائزہ لینا لیکن بائی پاس کا نہیں
UPS آؤٹ پٹ اور ڈاؤن اسٹریم ڈسٹری بیوشن	کیا آلات کے ٹرمینل کے مقصد کو پورا کرنے کے لیے ایک اور SPD اسٹیج درکار ہے؟	آؤٹ پٹ ٹوپولوجی، گیلوانک آئسولیشن یا جہاں لاگو ہو وہاں ڈیرائیوڈ نیوٹرل، کیبل کا فاصلہ، ڈاؤن اسٹریم آلات کی برداشت، مینوفیکچرر کی مطابقت	UPS کے رویے کو چیک کیے بغیر عادت کے طور پر آؤٹ پٹ SPD انسٹال کرنا
PDU، RPP، بس وے، اور برانچ ڈسٹری بیوشن	کیا ڈسٹری بیوشن کی حد کسی مخصوص محفوظ زون یا طویل ڈاؤن اسٹریم راستے کی خدمت کرتی ہے؟	ٹرانسفارمر یا بغیر ٹرانسفارمر والی ٹوپولوجی، برانچ لے آؤٹ، فالٹ کرنٹ، آلات کی برداشت اور کوآرڈینیشن کے شواہد	یہ فرض کرتے ہوئے کہ ہر PDU میں مناسب سرج پروٹیکشن موجود ہے
ریک پاور فیڈز	کیا پوائنٹ آف یوز اسٹیج غیر تصدیق شدہ کاسکیڈ بنائے بغیر حتمی آلات کے ٹرمینل کے مقصد کو بہتر بنا سکتا ہے؟	ریک فیڈ وولٹیج، PDU کی خصوصیات، حتمی آلات کا انٹرفیس، اپ اسٹریم/ڈاؤن اسٹریم کوآرڈینیشن ڈیٹا	ایک عام ریک اسٹرپ کو تصدیق شدہ Type 3 SPD کے طور پر برتنا
کاپر ڈیٹا، مانیٹرنگ، اور کنٹرول انٹرفیس	کیا سرج کرنٹ کسی کنڈکٹیو نان پاور پاتھ کے ذریعے داخل یا خارج ہو سکتا ہے؟	انٹرفیس وولٹیج، کرنٹ، بینڈوڈتھ/ڈیٹا ریٹ، جہاں متعلقہ ہو PoE کلاس، پن/پیئر اسائنمنٹ، شیلڈنگ، بانڈنگ، کنیکٹر، ٹیسٹ اسٹینڈرڈ	AC پاور کی حفاظت کرنا جبکہ کھلے کاپر انٹرفیس کو بغیر جائزے کے چھوڑ دینا

UPS سرج پروٹیکشن کی تفصیلات (اسپیسیفیکیشن) نہیں ہے

ایک UPS اور ایک SPD مختلف بنیادی مسائل کو حل کرتے ہیں۔ ایک UPS ذخیرہ شدہ توانائی کے ذریعے بیک اپ فراہم کر سکتا ہے اور اپنی ٹوپولوجی کے مطابق پاور کو ریگولیٹ یا کنڈیشن کر سکتا ہے۔ ایک SPD کا جائزہ ٹرانزینٹ وولٹیج کو محدود کرنے اور بیان کردہ ٹیسٹ حالات کے تحت سرج کرنٹ کو موڑنے کے لیے لیا جاتا ہے۔ کچھ UPS ماڈلز میں اندرونی سرج کو محدود کرنے والے اجزاء شامل ہوتے ہیں، لیکن موجودگی، تحفظ کے موڈز، ٹیسٹ ڈیوٹی، ڈس کنیکٹر کا انتظام، اور کوآرڈینیشن کی حدود ماڈل کے لحاظ سے مخصوص ہوتی ہیں۔.

صرف زبانی باتوں پر انحصار کرنے کے بجائے درست UPS دستاویزات طلب کریں UPS:

• کون سے ان پٹ، بائی پاس، اور آؤٹ پٹ ٹرمینل موجود ہیں؟
• نارمل، بیٹری، اسٹیٹک-بائی پاس، مینٹیننس-بائی پاس، اور فالٹ کی حالتوں میں کون سے راستے منسلک رہتے ہیں؟
• کیا مینوفیکچرر اندرونی سرج پروٹیکشن کا اعلان کرتا ہے، اور یہ کس ٹیسٹ کے طریقہ کار اور موڈز کے تحت ہے؟
• کون سے بیرونی SPD انتظامات کی اجازت ہے یا ضرورت ہے؟
• کیا کوئی اضافی SPD لیکیج کرنٹ مانیٹرنگ، انسولیشن مانیٹرنگ، فلٹرز، سورس مطابقت، یا پروٹیکشن کوآرڈینیشن کو متاثر کر سکتا ہے؟
• کیا آؤٹ پٹ الگ سے اخذ کردہ (separately derived)، ٹرانسفارمر سے الگ تھلگ، ٹرانسفارمر کے بغیر، یا اس طرح سوئچ کیا گیا ہے جو ارتھنگ ریفرنس کو تبدیل کرتا ہے؟

جواب ڈبل کنورژن، لائن انٹرایکٹو، ماڈیولر، ٹرانسفارمر بیسڈ، اور ٹرانسفارمر لیس سسٹمز کے درمیان مختلف ہو سکتا ہے۔ صرف اس لیے کہ ڈایاگرام نامکمل نظر آتا ہے، UPS آؤٹ پٹ پر SPD نہ لگائیں۔ اصل آؤٹ پٹ سرکٹ، مینوفیکچرر کی ہدایات، نارمل اور بائی پاس اسٹیٹس، اور ڈاؤن اسٹریم مقصد کی تصدیق کریں۔.

ایک SPD مستقل اوور وولٹیج، انڈر وولٹیج، فریکوئنسی کی خرابی، ہارمونک ڈسٹورشن، فیز کے نقصان، یا غلط ٹرانسفر کمانڈ کو درست نہیں کرتا ہے۔ ان حالات کے لیے مناسب مانیٹرنگ، کنٹرول، پروٹیکشن، اور پاور کوالٹی کے افعال درکار ہوتے ہیں۔.

یوٹیلیٹی، جنریٹر اور ATS کو الگ الگ سورس پاتھ کے طور پر جائزہ لیں

یوٹیلیٹی اور جنریٹر فیڈز اکثر ATS پر ملتے ہیں، لیکن وہ ایک ہی سرج پاتھ نہیں ہوتے۔ ان کے کنڈکٹر کے راستے، ایکسپوژر، سورس امپیڈنس، نیوٹرل کا انتظام، اور متوقع شارٹ سرکٹ کے حالات مختلف ہو سکتے ہیں۔.

یوٹیلیٹی اور مین سوئچ بورڈ کی حد

سہولت کے آغاز پر، یہ تعین کریں کہ آیا ڈیزائن کو آسمانی بجلی سے متعلق کرنٹ، یوٹیلیٹی سوئچنگ ٹرانزینٹس، یا دیگر کنڈکٹڈ ڈسٹربنسز (conducted disturbances) کو حل کرنا چاہیے۔ قابل اطلاق تنصیبی فریم ورک اور کسی بھی بیرونی لائٹننگ پروٹیکشن سسٹم سے تعلق کی نشاندہی کریں۔ اگر آسمانی بجلی کا کرنٹ باؤنڈری کو عبور کر سکتا ہے، تو مطلوبہ ڈیوٹی کا اندازہ صرف ڈاؤن اسٹریم Type 2 ڈیوائس یا کسی بڑی Imax ویلیو سے نہیں لگایا جا سکتا۔.

IEC پر مبنی AC سسٹمز کے لیے،, آئی ای سی 61643-11:2025, ، کے ساتھ مل کر استعمال کیا جاتا ہے، IEC 61643-01:2024, AC لو-وولٹیج SPDs کے لیے پروڈکٹ کی ضروریات، ٹیسٹ، اور ریٹنگز قائم کرتا ہے۔. IEC 61643-12:2020 انتخاب، مقام، آپریشن، اور کوآرڈینیشن کو ایڈریس کرتا ہے۔ پروڈکٹ ڈیکلریشن اور انسٹالڈ ایپلی کیشن الگ الگ ثبوت کی تہیں ہیں؛ دونوں درکار ہیں۔.

جنریٹر اور ATS باؤنڈری

یہ فیصلہ کرنے کے لیے کہ آیا جنریٹر سائیڈ یا ATS آؤٹ پٹ کو کسی اور SPD کی ضرورت ہے، کیبل کے فاصلے کے عالمگیر اصول کا استعمال نہ کریں۔ فاصلہ ایکسپوژر، کپلنگ، آسیلیشن، اور ڈاؤن اسٹریم پروٹیکشن اسٹیج کی ویلیو کو تبدیل کر سکتا ہے، لیکن یہ اصل روٹ اور کوآرڈینیشن اسٹڈی کا متبادل نہیں ہے۔.

جائزہ:

• آیا جنریٹر فیڈر گھر کے اندر، باہر، زمین میں دبا ہوا، اوپر سے گزر رہا ہے، یا آسمانی بجلی کے کرنٹ کے راستوں کے قریب سے گزرتا ہے؛;
• آیا جنریٹر کے معاون آلات، کنٹرولز، ہیٹرز، چارجرز، یا مواصلاتی کنڈکٹرز اضافی انٹرفیس بناتے ہیں؛;
• ATS کی منتقلی کا طریقہ اور ہر منسلک سورس؛;
• سوئچڈ یا ان سوئچڈ نیوٹرل کا برتاؤ اور اس کے نتیجے میں حاصل ہونے والے پروٹیکشن موڈز؛;
• یوٹیلیٹی اور جنریٹر کے آپریشن کے تحت متوقع شارٹ سرکٹ کرنٹ؛;
• آیا ایک طرف لگا ہوا SPD ہر ATS حالت میں منسلک اور مؤثر رہتا ہے؛;
• آیا ATS بنانے والا ادارہ مخصوص SPD مقامات یا کنکشن کے انتظامات کی وضاحت کرتا ہے۔.

سوئچنگ کے واقعات ٹرانزینٹ ماحول کا حصہ ہو سکتے ہیں، لیکن ایک SPD کسی خراب ATS کی مرمت نہیں کرتا اور نہ ہی غلط مستقل آؤٹ پٹ کو ریگولیٹ کرتا ہے۔ ٹرانزینٹ پروٹیکشن کو ٹرانسفر کنٹرول، وولٹیج/فریکوئنسی مانیٹرنگ، اوور کرنٹ پروٹیکشن، اور جنریٹر پروٹیکشن سے الگ رکھیں۔.

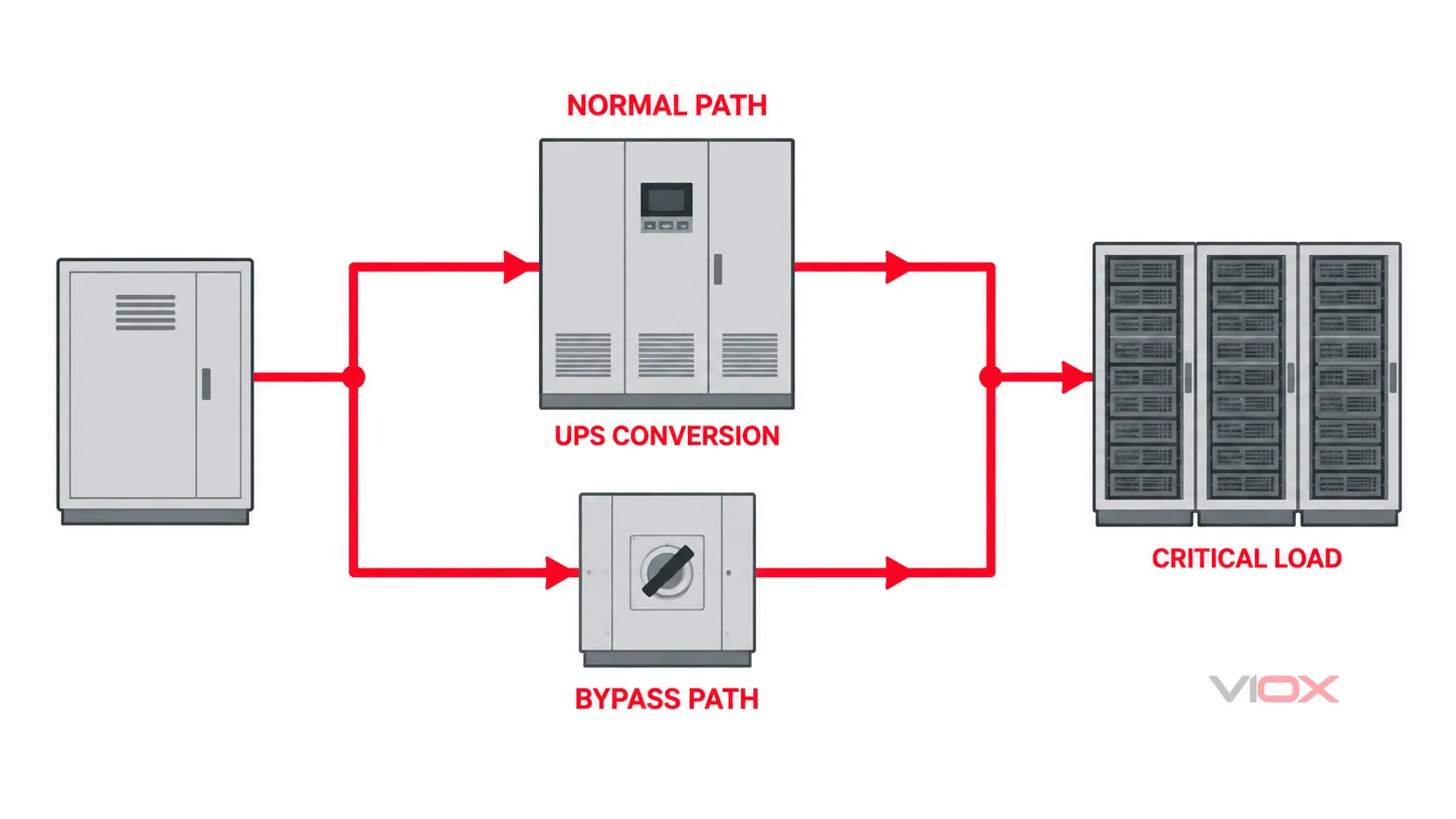

UPS کی نارمل، بائی پاس اور مینٹیننس حالتوں کو ایک ہی ڈیزائن کے مسئلے کے طور پر دیکھیں

بائی پاس پاتھ ڈیٹا سینٹر کے لیے مخصوص سب سے اہم وجہ ہے کہ عام پینل SPD لے آؤٹ کو دوبارہ استعمال نہ کیا جائے۔ جب UPS سٹیٹک بائی پاس پر منتقل ہوتا ہے، یا جب ٹیکنیشن اسے مینٹیننس بائی پاس میں رکھتے ہیں، تو کریٹیکل لوڈ کو ایسے راستے سے سپلائی دی جا سکتی ہے جو نارمل کنورژن چین کے کچھ حصے کو بائی پاس کرتا ہے۔.

ہر UPS ماڈیول یا سسٹم کے لیے، ایک سٹیٹ ٹیبل بنائیں:

آپریٹنگ سٹیٹ	سورس سے لوڈ کا راستہ	SPD کی حدود اب بھی منسلک ہیں	مطلوبہ تصدیق
نارمل کنورژن	نارمل سورس → UPS ان پٹ/کنورژن → UPS آؤٹ پٹ	پروجیکٹ کے مطابق مخصوص	ان پٹ اور آؤٹ پٹ ٹوپولوجی، اندرونی تحفظ، بیرونی SPD مطابقت
بیٹری آپریشن	ذخیرہ شدہ توانائی کا ذریعہ → انورٹر → UPS آؤٹ پٹ	پروجیکٹ کے مطابق مخصوص	آؤٹ پٹ ریفرنس، منسلک بائی پاس کنڈکٹرز، ڈاؤن اسٹریم پروٹیکشن اسٹیٹ
اسٹیٹک بائی پاس	بائی پاس سورس → اسٹیٹک سوئچ → لوڈ	عام کنورژن پاتھ کو بائی پاس کر سکتا ہے	بائی پاس سورس ایکسپوژر اور پروٹیکشن پاتھ
مینٹیننس بائی پاس	مینٹیننس بائی پاس → ڈاؤن اسٹریم ڈسٹری بیوشن	UPS اور اس کے اندرونی تحفظ کو الگ (isolate) کیا جا سکتا ہے	UPS کے الگ ہونے کے دوران تحفظ برقرار رہتا ہے
متبادل ذریعہ آپریشن	جنریٹر یا دوسرا یوٹیلیٹی پاتھ → ATS/سوئچ گیئر → UPS یا بائی پاس	ذریعہ کے فالٹ کرنٹ اور نیوٹرل ریفرنس کو تبدیل کر سکتا ہے	اس حالت میں SPD کی شارٹ سرکٹ مطابقت اور تحفظ کے موڈز

اگر A اور B پاتھ ڈوئل کورڈ IT آلات کو فیڈ کرتے ہیں، تو دونوں پاتھ کے لیے یہ ٹیبل مکمل کریں۔ پاتھ A پر موجود ڈیوائس صرف اس وجہ سے پاتھ B کا تحفظ نہیں کرتی کہ دونوں پاتھ ایک ہی ریک میں ختم ہوتے ہیں۔.

PDU، RPP، بس وے اور ریک پروٹیکشن

ڈیٹا سینٹر کی ڈاون اسٹریم تقسیم میں ٹرانسفارمر پر مبنی PDUs، بغیر ٹرانسفارمر کے PDUs، RPPs، پینل بورڈز، بس وے ٹیپ آف یونٹس، ریک PDUs، اور برانچ سرکٹ مانیٹرنگ شامل ہو سکتے ہیں۔ یہ نام تقسیم کے کرداروں کو بیان کرتے ہیں؛ یہ کسی مخصوص سرج کو محدود کرنے والے فنکشن کو ثابت نہیں کرتے۔.

چار سوالات پوچھ کر تعین کریں کہ آیا ڈاون اسٹریم مرحلہ درست ہے یا نہیں:

1. کیا یہ ایک الگ برقی نوڈ ہے؟ ایک ٹرانسفارمر، طویل راستہ، الگ کمرہ، بیرونی فیڈر، یا نئی بانڈنگ باؤنڈری نمائش اور آلات کے ٹرمینل پر دباؤ کو تبدیل کر سکتی ہے۔.
2. اس نوڈ پر کس چیز کا تحفظ ضروری ہے؟ PDU الیکٹرانکس، برانچ مانیٹرنگ، ریک آلات، اور منسلک کنٹرول پورٹس کے لیے امپلس ود اسٹینڈ (impulse-withstand) یا مینوفیکچرر کے تحفظ کے مقصد کی نشاندہی کریں۔.
3. اپ اسٹریم مرحلہ اس نوڈ پر کیا چھوڑتا ہے؟ تنصیب شدہ وولٹیج اور انرجی کوآرڈینیشن کے شواہد کا استعمال کریں، نہ کہ صرف اپ اسٹریم ڈیوائس کے لیبل کا۔.
4. کیا مجوزہ ڈاؤن اسٹریم SPD برقرار رہ سکتا ہے اور ہم آہنگ ہو سکتا ہے؟ تحفظ کی سطح، ڈسچارج ڈیوٹی، فالٹ کرنٹ کی مناسبت، بیک اپ تحفظ، کنکشن کا راستہ، اور مینوفیکچرر کی ہم آہنگی کے ثبوت کی تصدیق کریں۔.

VIOX SPD کوآرڈینیشن اور کاسکیڈنگ گائیڈ ان چار تصدیقی گیٹس کو تفصیل سے تیار کرتا ہے۔ یہ ڈیٹا سینٹر گائیڈ اسی طریقہ کار کا استعمال کرتی ہے لیکن یہ پروجیکٹ کے حساب کتاب یا ڈیوائس کے جوڑے کے درست ثبوت کی جگہ نہیں لیتی۔.

ریک کی سطح پر، تصدیق کریں کہ آیا rPDU صرف بجلی تقسیم کر رہا ہے، اس کی نگرانی کر رہا ہے، آؤٹ لیٹس کو سوئچ کر رہا ہے، یا کوئی اعلان کردہ سرج پروٹیکشن فنکشن بھی فراہم کر رہا ہے۔ مارکیٹنگ کی اصطلاحات جیسے کہ فلٹر شدہ, کنڈیشنڈ، یا محفوظ ٹیسٹ اسٹینڈرڈ، پروٹیکشن موڈز، لمیٹنگ وولٹیج ڈیٹا، اور کوآرڈینیشن کی ہدایات کا متبادل نہیں ہیں۔.

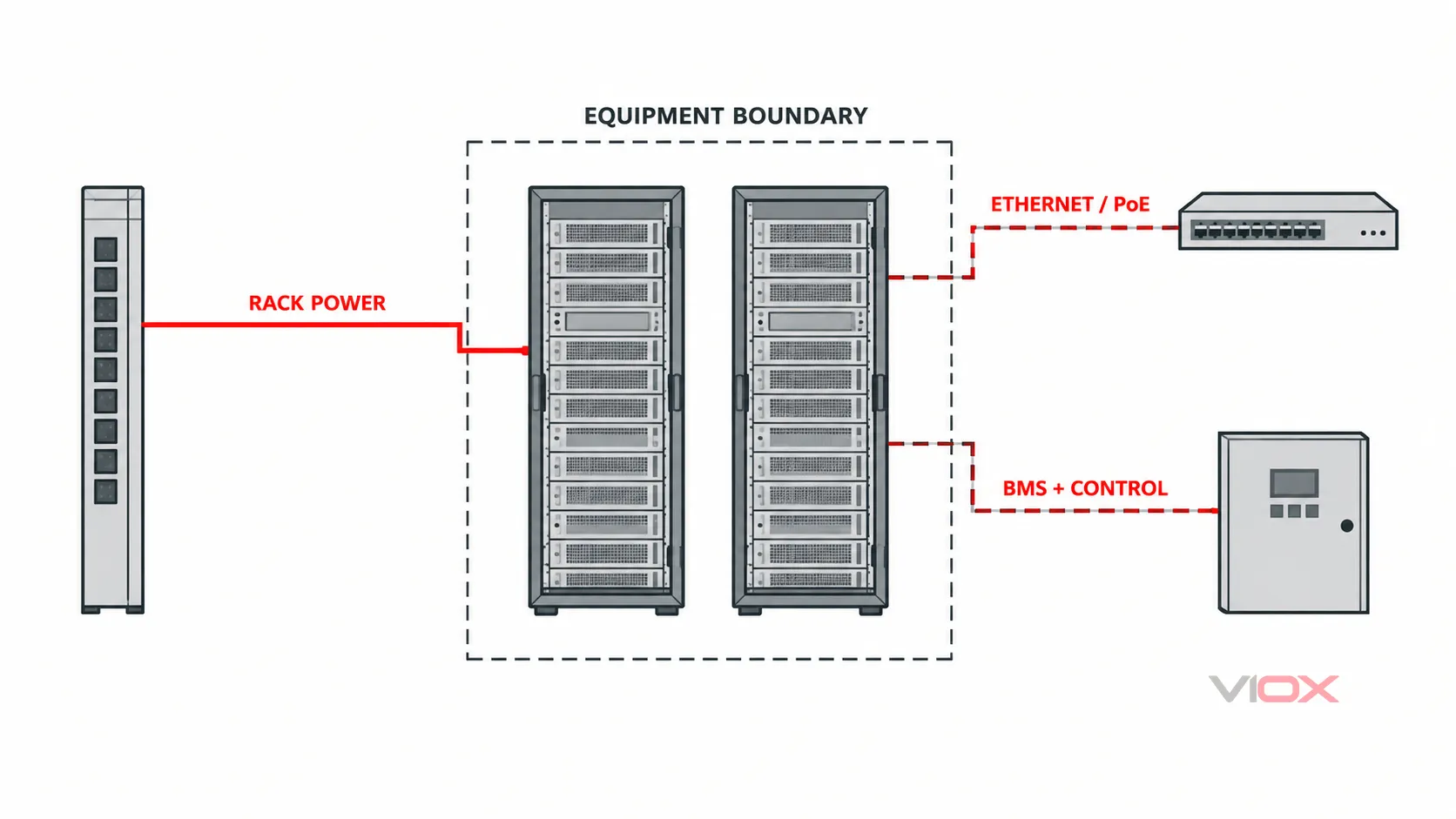

کنڈکٹیو ڈیٹا اور کنٹرول پاتھس (راستوں) کو الگ الگ محفوظ کریں

پاور پروٹیکشن کو درست طریقے سے مربوط کیا جا سکتا ہے جبکہ ٹرانزینٹ اب بھی کاپر کمیونیکیشن، مانیٹرنگ، یا کنٹرول انٹرفیس سے گزر رہا ہو۔ متعلقہ راستوں میں شامل ہو سکتے ہیں:

• ایتھرنیٹ اور پاور اوور ایتھرنیٹ (PoE)؛;
• ٹیلی کام فیڈز اور کاپر کیریئر سرکٹس؛;
• RS-485، Modbus، BACnet، اور ریموٹ I/O؛;
• بلڈنگ مینجمنٹ سسٹم (BMS) سینسرز اور کنٹرولرز؛;
• فائر ڈیٹیکشن، ایکسس کنٹرول، CCTV، اور سیکیورٹی انٹرفیس؛;
• جنریٹر، ATS، UPS، PDU، اور بیٹری مانیٹرنگ لنکس؛;
• کولنگ پلانٹ کنٹرولز اور ریموٹ آؤٹ ڈور آلات؛;
• اینٹینا، کواکسیل کیبلز، اور دھاتی کیبل شیلڈز۔.

ان انٹرفیسز کے لیے پاور SPD کا انتخاب نہیں کیا جا سکتا۔ پروٹیکٹر کو متعلقہ سرج موڈز کو محدود کرتے ہوئے نارمل سگنل کو برقرار رکھنا چاہیے۔ اس کے لیے زیادہ سے زیادہ مسلسل سگنل یا سپلائی وولٹیج، کرنٹ، فریکو ئنسی یا ڈیٹا ریٹ، بینڈوڈتھ، انسرشن لاس، کنڈکٹر/پیئر کی ترتیب، شیلڈنگ، ارتھنگ کا طریقہ، کنیکٹر، اور قابل اطلاق ٹیسٹ ڈیٹا درکار ہوتا ہے۔.

IEC 61643-21:2025 ٹیلی کمیونیکیشن اور سگنلنگ نیٹ ورکس سے منسلک SPDs کے لیے تقاضوں اور ٹیسٹ کے طریقوں کا احاطہ کرتا ہے، بشمول وہ لائنیں جو PoE کی طرح پاور بھی فراہم کرتی ہیں۔. IEC 61643-22:2015 ان کے انتخاب، مقام، کوآرڈینیشن، اور دیکھ بھال سے متعلق ہے۔ IEEE بھی ICT سرج پروٹیکٹرز کو ایک الگ ایپلیکیشن ڈومین کے طور پر پیش کرتا ہے IEEE C62.43.1-2020.

VIOX استعمال کریں سگنل سرج پروٹیکٹر سلیکشن گائیڈ انٹرفیس لیول کے انتخاب کے لیے۔ جہاں فائبر ایک حقیقی غیر موصل لنک فراہم کرتا ہے، یہ سرج کے ایک راستے کو ختم کر سکتا ہے، لیکن دھاتی سٹرینتھ ممبرز، شیلڈز، پاور کنڈکٹرز، انکلوژرز، اور بانڈنگ کے راستوں کا جائزہ لینا اب بھی ضروری ہے۔.

ہر آپریٹنگ حالت میں A/B ریڈنڈنسی کو برقرار رکھیں

ڈیٹا سینٹر کی ریڈنڈنسی سرج کے جائزے کو دو طریقوں سے تبدیل کرتی ہے۔ اول، یہ مزید سورس اور ڈسٹری بیوشن کے راستے بناتی ہے۔ دوم، دیکھ بھال یا فالٹ کی حالت عارضی طور پر دونوں منطقی راستوں کو ایک مشترکہ اپ اسٹریم سورس یا بائی پاس باؤنڈری پر رکھ سکتی ہے۔.

ہر A/B راستے کے لیے، نشان زد کریں:

• نارمل اور متبادل سورس؛;
• ATS یا سوئچ گیئر کی حالت؛;
• UPS ماڈیول، ان پٹ، بائی پاس، اور آؤٹ پٹ؛;
• PDU/RPP یا بس وے کا راستہ؛;
• ریک فیڈ اور ڈوئل کورڈ آلات کا کنکشن؛;
• مشترکہ ارتھنگ اور بانڈنگ پوائنٹس؛;
• کراس کنیکٹڈ کنٹرولز، مانیٹرنگ، اور کاپر کمیونیکیشنز؛;
• ہر وہ حالت جس میں کوئی جزو دیکھ بھال کے لیے الگ (isolate) کیا گیا ہو۔.

پھر یہ پوچھیں کہ کیا ایک SPD کی خرابی، ڈس کنیکٹر کا عمل، بیک اپ ڈیوائس کا عمل، یا مینٹیننس کے لیے آئسولیشن دونوں راستوں سے تحفظ کو ختم کر سکتی ہے۔ ریڈنڈنسی (Redundancy) کے لیے ضروری نہیں کہ ہر فزیکل پوائنٹ پر ڈیوائسز کی نقل موجود ہو، لیکن ڈیزائن ریکارڈ میں یہ ظاہر ہونا چاہیے کہ ہر راستہ کس قسم کے خطرے اور تحفظ کے نقصان کے واقعے کو برداشت کر سکتا ہے۔.

صرف ایک kA نمبر نہیں، بلکہ ثبوت فراہم کریں

ہر تجویز کردہ AC پاور SPD کے لیے، ضروریات کا ایک مستقل مجموعہ اکٹھا کریں۔ درست ڈیکلریشن کے نام قابل اطلاق IEC، UL، یا مقامی فریم ورک پر منحصر ہوتے ہیں، لہذا مختلف ٹیسٹ کی مقداروں کا موازنہ اس طرح نہ کریں جیسے وہ ایک دوسرے کے متبادل ہوں۔.

ضرورت	کیا ریکارڈ کرنا ہے	یہ فیصلے کو کیوں تبدیل کرتا ہے
سسٹم	نومینل وولٹیج، فریکوئنسی، فیزز، ارتھنگ کا انتظام، ہر موڈ پر زیادہ سے زیادہ مسلسل وولٹیج	مطابقت پذیر وولٹیج اور پروٹیکشن موڈ کے انتظام کا تعین کرتا ہے
پوزیشن اور ڈیوٹی	سہولت کی حد، آسمانی بجلی کا تناظر، اپ اسٹریم/ڈاؤن اسٹریم نوڈز، قابل اطلاق SPD کلاس/ٹائپ	اس مقام کے لیے تفویض کردہ سرج ڈیوٹی کی وضاحت کرتا ہے
تحفظ کی کارکردگی	اوپر, ، VPR، پیمائش شدہ محدود وولٹیج، یا قابل اطلاق موڈ سے متعلق مخصوص ڈیکلریشن	آلات کے ٹرمینل وولٹیج کے مقصد کو سپورٹ کرتا ہے
ڈسچارج ڈیوٹی	آئی ایم پی, میں, Imax, ، برائے نام ڈسچارج کرنٹ، یا قابل اطلاق امپلس ڈیٹا	مختلف ٹیسٹ ڈیوٹیز کے تحت کارکردگی کو بیان کرتا ہے؛ اقدار باہم تبادلہ کے قابل نہیں ہیں
فالٹ کی شرائط	متوقع شارٹ سرکٹ کرنٹ، SPD شارٹ سرکٹ کا اعلان جیسے کہ SCCR یا Isccr, ، مطلوبہ بیک اپ تحفظ	SPD کو اس کے فالٹ کرنٹ اور حفاظتی ڈیوائس کے شواہد سے زیادہ استعمال کرنے سے روکتا ہے
TOV کا رویہ	نظام اور موڈز کے لیے اعلان کردہ عارضی اوور وولٹیج کا رویہ	پاور فریکوئنسی اسٹریس کو امپلس کارکردگی سے الگ طور پر حل کرتا ہے
رابطہ کاری	درست اپ اسٹریم/ڈاؤن اسٹریم ماڈلز، علیحدگی، ڈی کپلنگ اور مینوفیکچرر کی کوآرڈینیشن کے شواہد	یہ ظاہر کرتا ہے کہ آیا متعدد مراحل ایک تصدیق شدہ برقی نظام کے طور پر کام کرتے ہیں
تنصیب	کنکشن کنڈکٹر کی لمبائی، راستہ، لوپ ایریا، برانچنگ کا طریقہ، انکلوژر اور ماحولیاتی حالات	انسٹال شدہ لیڈ انڈکٹنس اور روٹنگ محفوظ شدہ آلات پر وولٹیج کو بڑھا سکتی ہے
قابلِ مرمت ہونا	بصری انڈیکیٹر، ریموٹ-کونٹیکٹ لاجک، تبدیل ہونے والا ماڈیول، آئسولیشن کا طریقہ، اسپیئر حکمت عملی	یہ وضاحت کرتا ہے کہ تحفظ کے ضیاع کا پتہ کیسے لگایا جاتا ہے اور اسے کیسے بحال کیا جاتا ہے

VIOX گائیڈ کا استعمال کریں تاکہ SPD ڈیٹا شیٹ پڑھنا جب ان فیلڈز کا RFQ میں ترجمہ کیا جا رہا ہو۔ اپ اسٹریم اور ڈاؤن اسٹریم شامل نہ کریں اوپر اقدار، مساوی Imax کے ساتھ آئی ایم پی, ، یا سب سے بڑی kA تعداد کو کم ترین انسٹال شدہ حفاظتی وولٹیج کا ثبوت نہ سمجھیں۔.

انسٹالیشن کے متغیرات کو کنٹرول کریں

یہاں تک کہ ایک درست طریقے سے منتخب کردہ SPD بھی ناقص کارکردگی کا مظاہرہ کر سکتا ہے جب اس کا کنکشن پاتھ وولٹیج میں اضافہ کرے یا جب سرج کرنٹ ایک غیر کنٹرول شدہ بانڈنگ روٹ اختیار کر لے۔ مکمل انسٹال شدہ لوپ کا جائزہ لیں:

• SPD کنکشن کنڈکٹرز کو اتنا ہی مختصر اور براہ راست رکھیں جتنا کہ منظور شدہ تنصیب کا طریقہ اجازت دیتا ہے؛;
• غیر ضروری لوپس، تیز موڑ والے راستوں، اور ان کنڈکٹرز کے درمیان علیحدگی سے گریز کریں جنہیں سرج کرنٹ پاتھ کا اشتراک کرنا چاہیے؛;
• لائن، نیوٹرل، حفاظتی ارتھ، اور بانڈنگ کنکشنز کو ارتھنگ سسٹم اور تحفظ کے مطلوبہ طریقوں کے ساتھ مربوط کریں؛;
• بیک اپ فیوز یا سرکٹ بریکر اور اصل کنکشن پوائنٹ پر متوقع فالٹ کرنٹ کی تصدیق کریں۔;
• پاور اور سگنل پروٹیکشن کو بغیر کسی غیر جانچے گئے راستے کے، مطلوبہ ریفرنس کے ساتھ منسلک رکھیں؛;
• SPD، سوئچ بورڈ، UPS، ATS، PDU، اور سگنل آلات کی ہدایات پر ہو بہو عمل کریں۔.

IEC 62305-4:2024 یہ عمارتوں کے اندر برقی اور الیکٹرانک نظاموں کے لیے سسٹم کی سطح پر سرج پروٹیکشن کے اقدامات کا احاطہ کرتا ہے۔ اس کے دائرہ کار میں ڈیزائن، تنصیب، معائنہ، دیکھ بھال، اور ٹیسٹنگ شامل ہے—نہ کہ صرف حفاظتی پرزے کا انتخاب۔.

تحفظ کے نقصان کو نمایاں کریں

ایک SPD ناکام حفاظتی عنصر کو منقطع کر سکتا ہے جبکہ ڈیٹا سینٹر کا سرکٹ فعال رہتا ہے۔ لوڈ کم یا بغیر سرج پروٹیکشن کے کام جاری رکھ سکتا ہے، لہذا کمیشننگ کے دوران نظر آنے والا سبز انڈیکیٹر تاحیات گارنٹی نہیں ہے۔.

تعریف کریں:

• ہر بصری انڈیکیٹر کی نارمل اور الارم کی حالت؛;
• کسی بھی ریموٹ کانٹیکٹ کی عام طور پر کھلا (NO)، عام طور پر بند (NC)، اور کامن (COM) لاجک؛;
• کون سا BMS، سپروائزری کنٹرول اینڈ ڈیٹا ایکوزیشن (SCADA)، یا الارم ان پٹ سگنل وصول کرتا ہے؛;
• آیا الارم ایک ماڈیول، ایک موڈ، ایک اسمبلی، یا صرف ایک کامن اسٹیٹس کی نشاندہی کرتا ہے؛;
• معائنے کا جواب، محفوظ آئسولیشن کا طریقہ، متبادل پرزہ، اور بحالی کی تصدیق؛;
• منصوبہ بند دیکھ بھال یا ماڈیول کی تبدیلی کے دوران تحفظ کی حیثیت کو کیسے برقرار رکھا جاتا ہے۔.

ایک ریموٹ کونٹیکٹ عام طور پر ڈیوائس کی حیثیت کی اطلاع دیتا ہے؛ یہ سرج کی شدت کی پیمائش نہیں کرتا اور نہ ہی باقی سروس لائف کا درست حساب لگاتا ہے۔ تفصیلی اسٹیٹس لاجک کو VIOX کی طرف بھیجیں SPD ریموٹ سگنلنگ گائیڈ اور حالت پر مبنی تبدیلی کی منصوبہ بندی کو صنعتی SPD لائف سائیکل اور MOV-aging گائیڈ.

ڈیٹا سینٹر SPD سنگل لائن ریویو ورک شیٹ

ہر سورس، بائی پاس، ڈسٹری بیوشن، ریک، اور کنڈکٹیو سگنل باؤنڈری کے لیے ایک قطار مکمل کریں۔ A اور B پاتھس کے لیے اور ان حالتوں کے لیے جو کرنٹ پاتھ کو نمایاں طور پر تبدیل کرتی ہیں، قطاروں کو ڈپلیکیٹ کریں۔.

فیلڈ	پروجیکٹ کا اندراج
باؤنڈری ID اور ون لائن حوالہ	[پینل / بس / فیڈر / انٹرفیس]
اس راستے کا استعمال کرتے ہوئے آپریٹنگ حالتیں	[نارمل / جنریٹر / سٹیٹک بائی پاس / مینٹیننس بائی پاس / بیٹری / دیگر]
ذرائع اور تکنیکی حوالہ جات اور ارتھنگ کا انتظام	[یوٹیلیٹی / جنریٹر / UPS آؤٹ پٹ / اخذ کردہ نظام؛ TN / TT / IT / پروجیکٹ کے مطابق]
برائے نام اور زیادہ سے زیادہ مسلسل وولٹیج	[ویلیو اور پروٹیکشن موڈ]
منسلک آلات اور برداشت کا مقصد	[آلات / ڈکلیئرڈ ودسٹینڈ / ڈیزائن کا مقصد]
بیرونی اور مقامی طور پر پیدا ہونے والا ایکسپوژر	[آسمانی بجلی کا تناظر / سوئچنگ / بیرونی راستہ / کپلڈ پاتھ]
تجویز کردہ SPD فنکشن اور قابل اطلاق فریم ورک	[پاور یا سگنل؛ قسم/کلاس/ٹیسٹ اسٹینڈرڈ]
تحفظ کی سطح کا ثبوت	[Up / VPR / پیمائش شدہ محدود وولٹیج / سگنل کو محدود کرنے والا ڈیٹا]
ڈسچارج ڈیوٹی کا ثبوت	[Iimp / In / Imax / Uoc / قابل اطلاق سگنل ٹیسٹ ڈیٹا]
ممکنہ فالٹ کرنٹ اور SPD شارٹ سرکٹ کا ثبوت	[فالٹ کرنٹ / SCCR / Isccr / دیگر اعلامیہ]
بیک اپ پروٹیکشن اور ڈس کنیکٹر کا انتظام	[ڈیوائس / ریٹنگ / مینوفیکچرر کی ہدایات]
اپ اسٹریم/ڈاؤن اسٹریم کوآرڈینیشن کا ثبوت	[عین مطابق ماڈلز / ٹیبل / ٹیسٹ شدہ امتزاج / کیلکولیشن]
کنکشن اور بانڈنگ کا راستہ	[کنڈکٹر کی لمبائی / راستہ / PE-بانڈنگ پوائنٹ / شیلڈ ٹریٹمنٹ]
حیثیت اور دیکھ بھال کا طریقہ	[انڈیکیٹر / ریموٹ کانٹیکٹ / الارم ان پٹ / متبادل تک رسائی]
حل طلب مسئلہ اور ذمہ دار جائزہ لینے والا	[نامعلوم / دستاویز درکار / مالک / آخری تاریخ]

RFQ بلاک

SPD کے انتخاب یا کوٹیشن کی درخواست کرتے وقت درج ذیل معلومات بھیجیں:

پروجیکٹ / مارکیٹ:
قابل اطلاق تنصیب کا معیار یا کوڈ:
سنگل لائن ڈایاگرام کی نظر ثانی:
باؤنڈری ID اور تنصیب کی پوزیشن:
نارمل، متبادل اور بائی پاس سورس کے راستے:
سسٹم وولٹیج، فریکوئنسی اور فیزز:
ارتھنگ کا انتظام اور تحفظ کے موڈز:
لائٹننگ پروٹیکشن / نمائش کا سیاق و سباق:
کنکشن پوائنٹ پر متوقع شارٹ سرکٹ کرنٹ:
درکار SPD کی قسم یا ٹیسٹ کلاس، اگر پہلے سے انجینئرڈ ہو:
درکار Up / VPR / محدود وولٹیج کا ہدف:
درکار Iimp / In / Imax یا قابل اطلاق ٹیسٹ ڈیوٹی:
بیک اپ فیوز یا سرکٹ بریکر کی ضرورت:
کوآرڈینیٹ کرنے کے لیے اپ اسٹریم اور ڈاؤن اسٹریم SPD ماڈلز:
کنکشن کنڈکٹر کا راستہ اور دستیاب ماؤنٹنگ کی جگہ:
بصری انڈیکیشن / ریموٹ کانٹیکٹ کی ضرورت:
پاور، PoE، ڈیٹا، کنٹرول اور مانیٹرنگ انٹرفیس:
درکار ماڈل کے لیے مخصوص سرٹیفکیٹس، رپورٹس اور ہدایات:
تعداد، ترسیل کی منزل اور پروجیکٹ کا شیڈول:

نامعلوم فیلڈز کو نامعلوم کے طور پر ہی نشان زد رہنا چاہیے، بجائے اس کے کہ انہیں کسی عام “ڈیٹا سینٹر گریڈ” ریٹنگ سے تبدیل کیا جائے۔.

حتمی ڈیزائن کا اصول

ڈیٹا سینٹر سرج پروٹیکشن تب ہی مکمل ہوتی ہے جب ہر انرجائزڈ اور کنڈکٹیو راستے کا ہر متعلقہ آپریٹنگ حالت میں جائزہ لیا گیا ہو۔ درست ڈیزائن میں انکمنگ اسٹیج، ڈاؤن اسٹریم اسٹیجز، اور انٹرفیس کے لیے مخصوص پروٹیکٹرز شامل ہو سکتے ہیں، لیکن تعداد اور ریٹنگز کا انتخاب کسی عالمی ٹائر ڈایاگرام سے نہیں کیا جا سکتا۔.

پہلے آرکیٹیکچر بنائیں۔ پھر درست آلات کے سیٹ کے لیے وولٹیج پروٹیکشن، انرجی کوآرڈینیشن، فاصلے اور کنکشن کے اثرات، شارٹ سرکٹ مطابقت، بائی پاس اسٹیٹس، سگنل انٹرفیس، اور دیکھ بھال کی اہلیت کی تصدیق کریں۔.

پروڈکٹ کی جانچ کے لیے، ایویڈنس شیڈول کا موازنہ دستیاب VIOX سرج پروٹیکٹو ڈیوائس رینج. کے ساتھ کریں۔ پروجیکٹ کے لیے مخصوص شارٹ لسٹ کے لیے، مکمل شدہ سنگل لائن ریویو اور RFQ بلاک [email protected]. کو بھیجیں۔ VIOX پروڈکٹ کی مناسبیت کی تصدیق درست ماڈل دستاویزات سے کی جانی چاہیے؛ اس گائیڈ میں موجودگی ہر ڈیٹا سینٹر برقی نظام کے ساتھ مطابقت کو ثابت نہیں کرتی۔.

تکنیکی حوالہ جات

• ISO/IEC 22237-3:2021 — ڈیٹا سینٹر کی سہولیات اور انفراسٹرکچر، حصہ 3: پاور ڈسٹری بیوشن
• IEC 61643-01:2024 — لو-وولٹیج SPDs کے لیے عمومی تقاضے اور ٹیسٹ کے طریقے
• IEC 61643-11:2025 — AC لو-وولٹیج پاور سسٹمز سے منسلک SPDs
• IEC 61643-12:2020 — AC پاور SPDs کے انتخاب اور اطلاق کے اصول
• IEC 62305-4:2024 — ڈھانچوں کے اندر برقی اور الیکٹرانک نظام
• IEC 61643-21:2025 — ٹیلی کمیونیکیشن اور سگنلنگ نیٹ ورکس سے منسلک SPD
• IEC 61643-22:2015 — سگنلنگ نیٹ ورک SPDs کے انتخاب اور اطلاق کے اصول
• IEEE C62.43.1-2020 — ICT سرکٹس کے لیے سرج پروٹیکٹرز
