Hızlı Cevap: Ana Devre Kesici Türleri
Ana devre kesici türleri şunları içerir: Alçak gerilim elektrik koruması için MCB, MCCB, ACB, RCCB/RCD ve RCBO. Uygulamaya bağlı olarak mühendisler kesicileri gerilim seviyesi, ark söndürme yöntemi, montaj şekli, akım değeri, kesme kapasitesi ve AC veya DC kullanımına göre de sınıflandırabilirler.
Çoğu konut, ticari ve hafif sanayi panoları için:
- MCB'NİN nihai devreleri aşırı yük ve kısa devreye karşı korur.
- MCCB'NİN Yüksek akımlı besleyicileri, makineleri ve dağıtım devrelerini korur.
- ACB Büyük alçak gerilim ana girişlerini ve panoları korur.
- RCCB/RCD Elektrik çarpmasına karşı koruma için kaçak akımı algılar.
- RCBO Kaçak akım korumasını aşırı akım korumasıyla birleştirir.
- : Nominal voltajda DC uygulamaları için UL 489B veya IEC 60947-2 Güneş enerjisi, batarya ve DC güç sistemleri için kullanılır.
Orta gerilim ve şebeke uygulamaları için vakumlu devre kesiciler (VCB), SF6 devre kesiciler ve yağlı devre kesiciler de kullanılır, ancak bunlar alçak gerilim MCB ve MCCB'lerden farklı bir sınıflandırma seviyesine aittir.

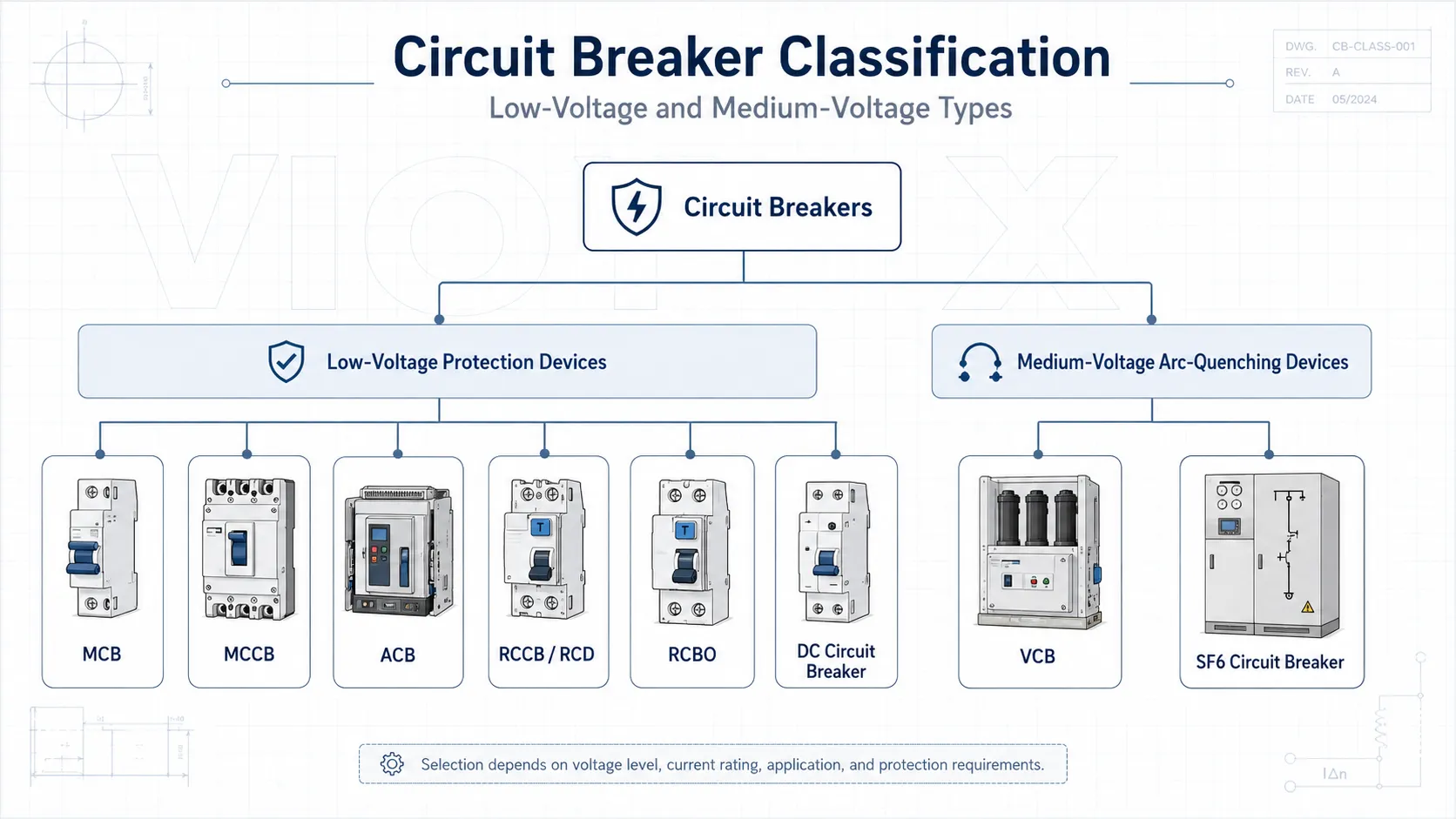

Bir Bakışta Devre Kesici Tipleri
| Devre Kesici Tipi | Ana Fonksiyon | Typical Application | Bir Sonraki En İyi Adım |
|---|---|---|---|
| MCB'NİN | Aşırı yük ve kısa devre koruması | Nihai devreler, aydınlatma, priz devreleri, küçük kontrol panoları | Okuyun MCB kılavuzu |
| MCCB'NİN | Daha yüksek akımlı aşırı akım ve kısa devre koruması | Besleyiciler, makineler, dağıtım panoları | Okuyun MCCB kılavuzu |
| ACB | Ana alçak gerilim devre koruması | Ana girişler, şalt panoları, büyük dağıtım sistemleri | Okuyun ACB kılavuzu |
| RCCB/RCD | Artık akım veya kaçak koruması | Şok koruması, toprak kaçağı koruması | Karşılaştır RCD ve MCB |
| RCBO | Artık akım ve aşırı akım koruması | Her iki fonksiyonun da gerekli olduğu münferit nihai devreler | Oku RCBO ile RCCB + MCB karşılaştırması |
| DC Devre Kesici | DC hata kesme | Güneş enerjisi (PV), batarya sistemleri, DC kontrol devreleri | Okuyun DC devre kesici kılavuzu |
| Akım taşıyan kontaklar | Vakum ark kesme | Orta gerilim dağıtımı | Kamu hizmeti ve endüstriyel OG şalt cihazı bağlamı |
| SF6 Devre Kesici | Gaz yalıtımlı ark kesme | Orta/yüksek gerilim trafo merkezleri | Kamu hizmeti ve yüksek gerilim sistemi bağlamı |
Koruma Fonksiyonuna Göre Tipler
Alçak gerilim devre kesicilerini sınıflandırmanın en kullanışlı yolu, sağladıkları koruma fonksiyonuna göre yapılan sınıflandırmadır.
MCB: Minyatür Devre Kesici
Bir MCB, nihai devreleri aşırı yük ve kısa devreye karşı korur. Dağıtım panolarında, aydınlatma devrelerinde, priz devrelerinde, küçük makinelerde ve kontrol panolarında yaygındır. MCB'ler kompakt, modülerdir ve genellikle DIN rayına monte edilirler.
MCB'ler genellikle şunlara göre seçilir:
- 6A, 10A, 16A, 20A veya 32A gibi anma akımı
- B, C veya D gibi açma eğrisi
- Ürüne ve pazara bağlı olarak 6kA veya 10kA gibi kesme kapasitesi
- kutup sayısı
- AC veya DC değerleri
Açma eğrileri ayrı bir ilgiyi hak eder çünkü B16, C16 ve D16 tipi bir kesici aynı 16A nominal akım değerine sahip olabilir ancak ani kalkış akımlarına ve kısa devre akımlarına farklı tepkiler verir. Detaylı eğri seçimi için VIOX'un açma eğrisi açıklamasını kullanın yoksa minyatür devre kesici türleri makale.
MCCB: Kompakt Devre Kesici (Molded Case Circuit Breaker)
MCCB, tipik nihai devre MCB'lerinden daha yüksek akımlı devreler için kullanılır. MCCB'ler ticari dağıtım panolarında, endüstriyel panolarda, makine besleme hatlarında, motor devrelerinde ve tali ana koruma birimlerinde yaygındır.
MCCB'ler genellikle proje şu ihtiyaçları gerektirdiğinde seçilir:
- daha yüksek nominal akım değeri
- daha yüksek kesme kapasitesi
- ayarlanabilir açma ayarları
- alt koruma ile daha iyi seçicilik
- yardımcı kontaklar, şönt açtırma veya düşük gerilim bobini gibi aksesuarlar
Doğrudan bir karşılaştırma için VIOX'unkine bakın MCCB vs MCB rehber.
ACB: Açık Tip Devre Kesici
ACB, büyük ana girişler, panolar, bara kuplörleri ve kritik dağıtım sistemleri için kullanılan bir alçak gerilim devre kesicisidir. ACB'ler genellikle yüksek akım, seçici koordinasyon, çekmeceli yapı, ölçüm veya haberleşme özelliklerinin gerekli olduğu durumlarda kullanılır.
Sadece yük büyük olduğu için bir ACB seçmeyin. ACB seçimi; nominal akım, kısa devre kapasitesi, kısa süreli dayanım akımı, açtırma ünitesi fonksiyonları, montaj tipi ve pano tasarımına bağlıdır.
RCCB/RCD: Kaçak Akım Koruması
RCCB ve RCD cihazları, faz iletkenleri ile dönüş yolu arasındaki dengesizliği algılar. Bu cihazlar, esas olarak elektrik çarpması riskini ve bazı durumlarda kaçak akımdan kaynaklanan yangın riskini azaltmak amacıyla kaçak akım veya toprak kaçağı koruması için kullanılır.
Bir RCCB, değil aşırı akım koruması için bir MCB'nin yerini alamaz; ancak bir RCBO içerisinde aşırı akım koruması ile birleştirilmiş olması durumu hariçtir. Bu ayrım, dağıtım panosu tasarımında önemlidir.

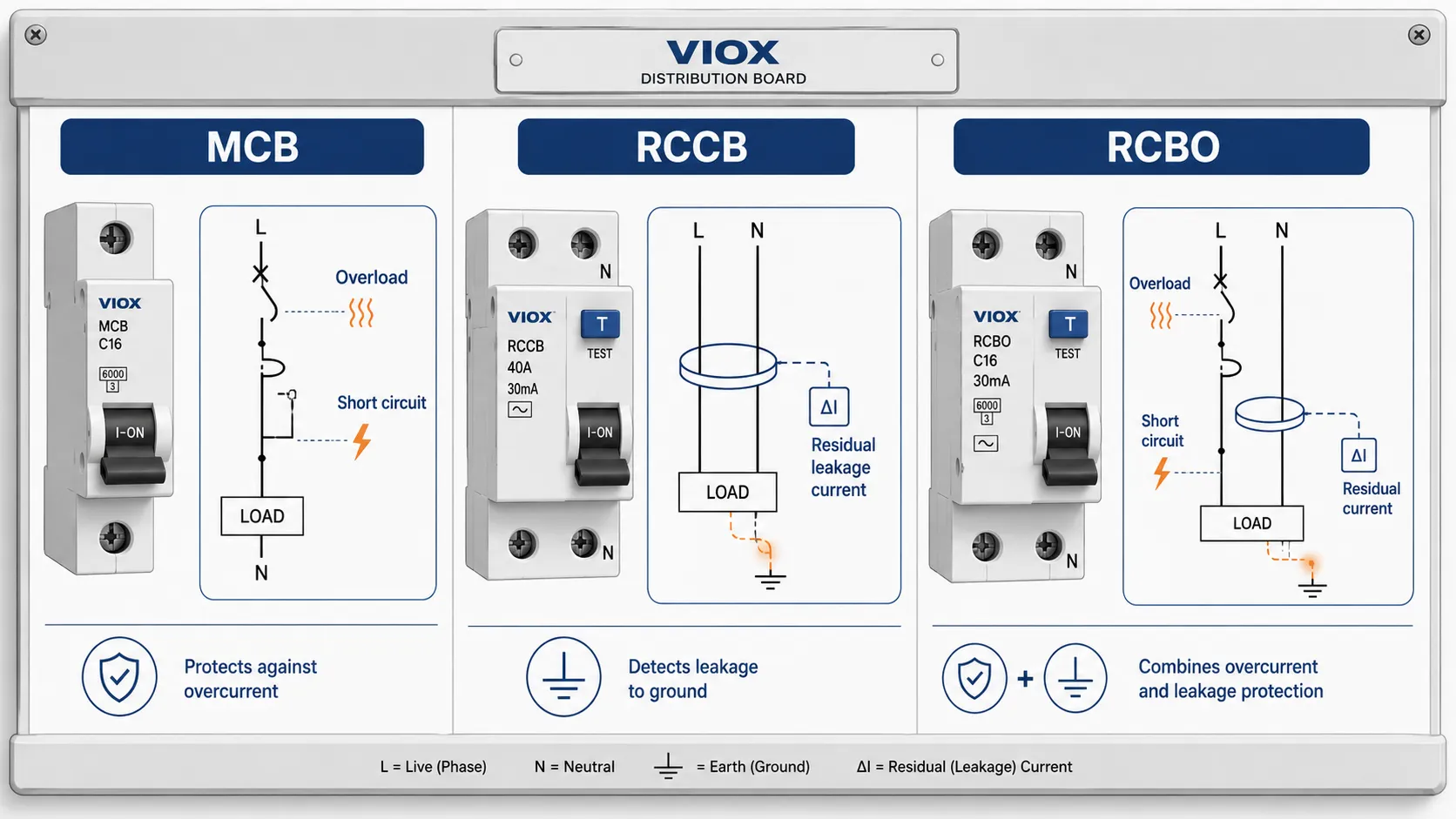

RCBO: Birleşik Artık Akım ve Aşırı Akım Koruması
Bir RCBO, MCB benzeri aşırı akım koruması ile RCCB/RCD benzeri artık akım korumasını birleştirir. Bireysel devrelerin tek bir cihazda her iki işleve de ihtiyaç duyduğu durumlarda kullanılır.
RCBO'lar, arıza izolasyonunun önemli olduğu yerlerde yaygındır. Bir RCCB'nin birçok MCB devresini koruması yerine, her bir RCBO yalnızca etkilenen branşman devresini izole edebilir.
Kısaltma ağırlıklı karşılaştırmalar için VIOX'un MCB, MCCB, RCD, RCCB ve RCBO fark kılavuzu.

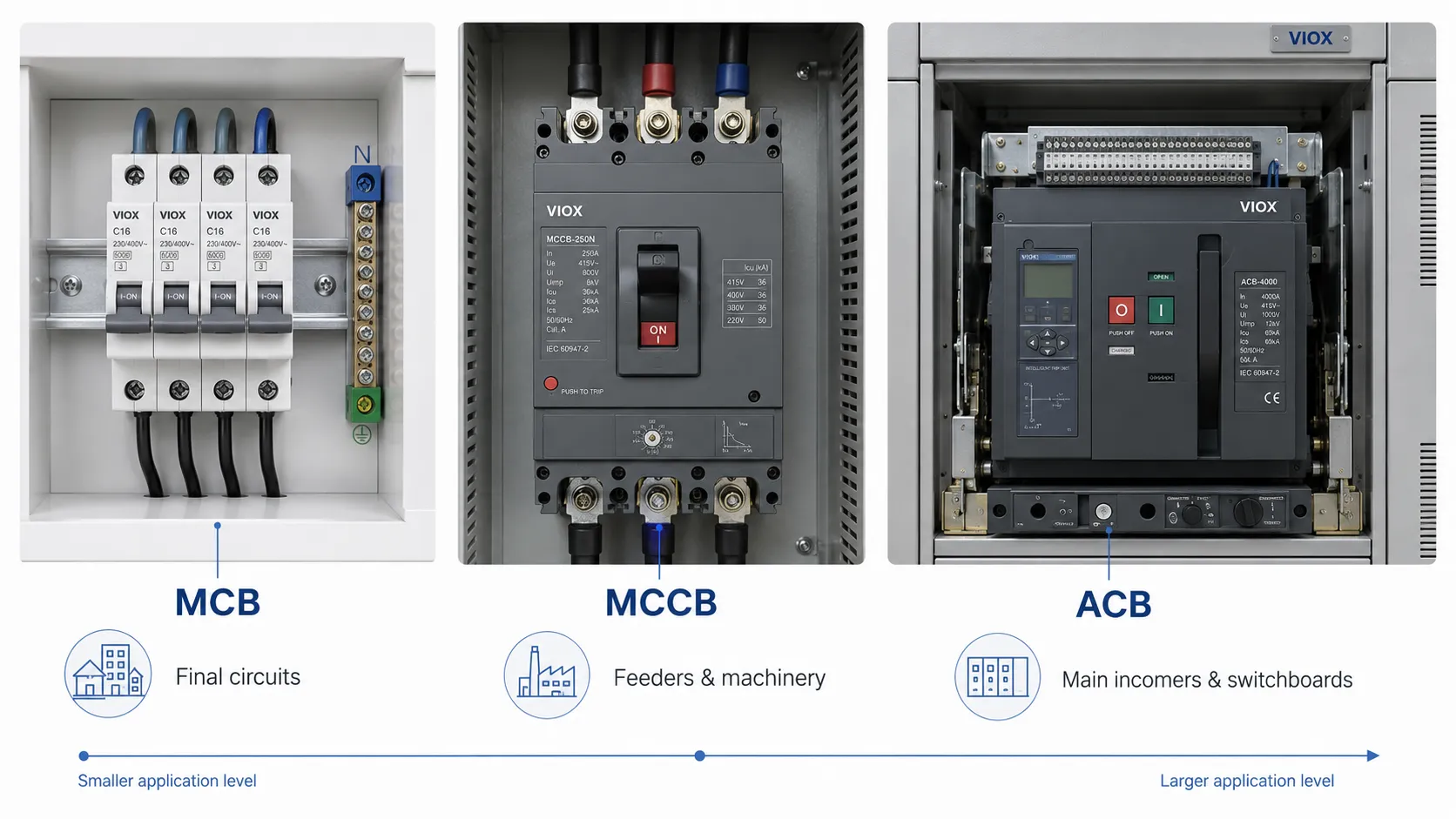

Akım Aralığına ve Uygulama Alanına Göre Tipler
Bir diğer pratik sınıflandırma ise akım aralığı ve uygulama seviyesidir.
| Tip | Genel Rol | Tipik Uygulama Seviyesi |
|---|---|---|
| MCB'NİN | Son devre koruması | Konut, hafif ticari, kontrol panoları |
| MCCB'NİN | Besleyici ve ekipman koruması | Ticari ve endüstriyel dağıtım |
| ACB | Ana alçak gerilim koruması | Ana dağıtım panoları, büyük tesisler |
Bu sınıflandırma, sadece amper değerine göre kesici seçmek gibi yaygın bir hatayı önlediği için faydalıdır. 100A modüler bir kesici ile 100A bir MCCB, zorunlu olarak aynı işlevi görmez. Doğru cihaz; hata seviyesine, koordinasyona, montaj tipine, aksesuarlara, termal performansa ve pano yapısına bağlıdır.
MCB akım değerleri için VIOX'un standart MCB boyutları kılavuzunu kullanın. MCCB değerleri için MCCB'ler için standart kesici boyutları.
Gerilim ve Ark Söndürme Ortamına Göre Tipler
Devre kesiciler, kontaklar açıldığında arkı söndürmek için kullanılan yönteme göre de sınıflandırılabilir.
| Ark Söndürme Yöntemi | Tipik Gerilim Bağlamı | Notlar |
|---|---|---|
| Hava | Alçak gerilim sistemleri ve bazı şalt cihazları | Tasarıma bağlı olarak MCB, MCCB ve ACB'lerde kullanılır |
| Vakum | Orta gerilim dağıtımı | Endüstriyel ve şebeke sistemleri için VCB'lerde yaygındır |
| SF6 gazı | Orta/yüksek gerilim sistemleri | Gaz yalıtımlı ve yüksek gerilim ekipmanlarında kullanılır |
| Yağ | Eski nesil orta/yüksek gerilim sistemleri | Daha eski teknoloji, modern yeni kurulumlarda daha az yaygın |
Bu, MCB/MCCB/RCCB/RCBO'dan farklı bir sınıflandırmadır. Örneğin, bir ACB, hava ark söndürme yöntemi ve alçak gerilim şalt cihazı rolü ile adlandırılır. Bir RCCB ise kaçak akım fonksiyonu ile adlandırılır. Bu kategorileri açıklama yapmadan karıştırmak okuyucuların kafasını karıştırabilir.
VIOX'un alçak gerilim devre koruma grubu için temel tipler MCB, MCCB, ACB, RCCB ve RCBO'dur. VCB ve SF6 kesiciler esas olarak orta ve yüksek gerilim sistemi tartışmalarına aittir, bu nedenle bir alçak gerilim kesici seçim sayfasının ana odağı olmaktan ziyade, tamamlayıcı bir bağlam olarak ele alınmaları daha uygundur.
AC ve DC Devre Kesiciler
AC ve DC devre kesiciler birbirine benzer görünebilir ancak kesme gereksinimleri farklıdır. AC akımı her döngüde doğal olarak sıfırdan geçer, bu da ark söndürmeye yardımcı olur. DC akımı doğal olarak sıfırdan geçmez, bu nedenle DC kesiciler uygun ark söndürme hücresi tasarımına, gerilim değerine, uygulanabilir olduğu durumlarda kutup kurallarına ve kablolama talimatlarına ihtiyaç duyar.
Üretici tarafından o DC uygulaması için açıkça derecelendirilmediği sürece bir AC kesiciyi DC devresinde kullanmayın.
Yaygın DC kesici uygulamaları şunları içerir:
- güneş enerjisi PV dizileri ve birleştirici kutuları
- batarya enerji depolama sistemleri
- DC kontrol devreleri
- EV ile ilgili DC yardımcı sistemler
- telekom ve UPS DC dağıtımı
Devre Kesici Montaj Tipleri
Montaj stili, özellikle konut panoları, modüler DIN raylı panolar, endüstriyel kontrol panoları ve büyük şalt panoları karşılaştırıldığında, devre kesicileri sınıflandırmanın pratik bir yoludur.
| Montaj Tipi | Tipik Kullanım | Yaygın Cihazlar |
|---|---|---|
| DIN ray montajı | Modüler dağıtım panoları ve kontrol panelleri | MCB, RCCB, RCBO, modüler cihazlar |
| Pano tipi montaj / sabit montaj | Endüstriyel panolar ve dağıtım panoları | MCCB, bazı ayırıcılar ve koruma cihazları |
| Geçmeli (plug-in) montaj | Özel pano sistemleri | Bazı pazarlarda konut/ticari kesici sistemleri |
| Çekmeceli tip montaj | Bakım erişiminin önemli olduğu büyük panolar | ACB, büyük endüstriyel kesiciler |
Montaj tipi sadece mekanik bir detay değildir. Pano tasarımı, değişim uyumluluğu, kablolama erişimi, bakım ve güvenlik kilitleme sistemlerini etkiler.
Devre Kesici Boyutları ve Değerleri
“Devre kesici boyutu” ifadesi üç farklı anlama gelebilir:
- Amper değeri: 16A, 20A, 32A, 63A, 100A, vb.
- Fiziksel kasa boyutu: modüler genişlik, MCCB kasası, ACB kasası, pano kesim boyutu
- Kırma kapasitesi: 6kA, 10kA, 25kA, 50kA, vb.
Kesici boyutunu sadece amper değeri olarak görmeyin. Doğru bir kesici şunlarla eşleşmelidir:
- nominal akım
- anma gerilimi
- kesme kapasitesi
- açma eğrisi veya açma ünitesi ayarları
- kutup sayısı
- kurulum standardı
- kablo kesiti ve yük tipi
- panel uyumluluğu
IEC tarzı alçak gerilim ürünleri için standart bağlamı da önemlidir. IEC 60898-1 genellikle ev ve benzeri tesisatlardaki devre kesicilerle ilişkilendirilirken, IEC 60947-2 endüstriyel uygulamalardaki alçak gerilim devre kesicileri için kullanılır. Aynı amper değeri her iki bağlamda da görünebilir, ancak kısa devre işaretleri ve test varsayımları farklılık gösterebilir.
IEC 60947-2 standardına tabi endüstriyel kesiciler için iki temel kısa devre terimi şunlardır:
- Icu: Icu (nihai kısa devre kesme kapasitesi), kesicinin belirtilen test koşulları altında kesebileceği maksimum hata akımıdır.
- Ics: Ics (işletme kısa devre kesme kapasitesi), genellikle Icu'nun bir yüzdesi olarak ifade edilir ve test dizisinden sonra kesicinin hizmete devam etmeye uygun kalmasının beklendiği hata akımı seviyesini gösterir.
Pratik satın alma süreçlerinde, 25kA Icu değerine sahip bir kesici, her zaman 25kA Ics değerine sahip bir kesici ile eşdeğer değildir. Kritik dağıtım sistemleri için pano üreticileri, etiketteki en büyük kA değerine değil, genellikle Ics/Icu oranına dikkat ederler.

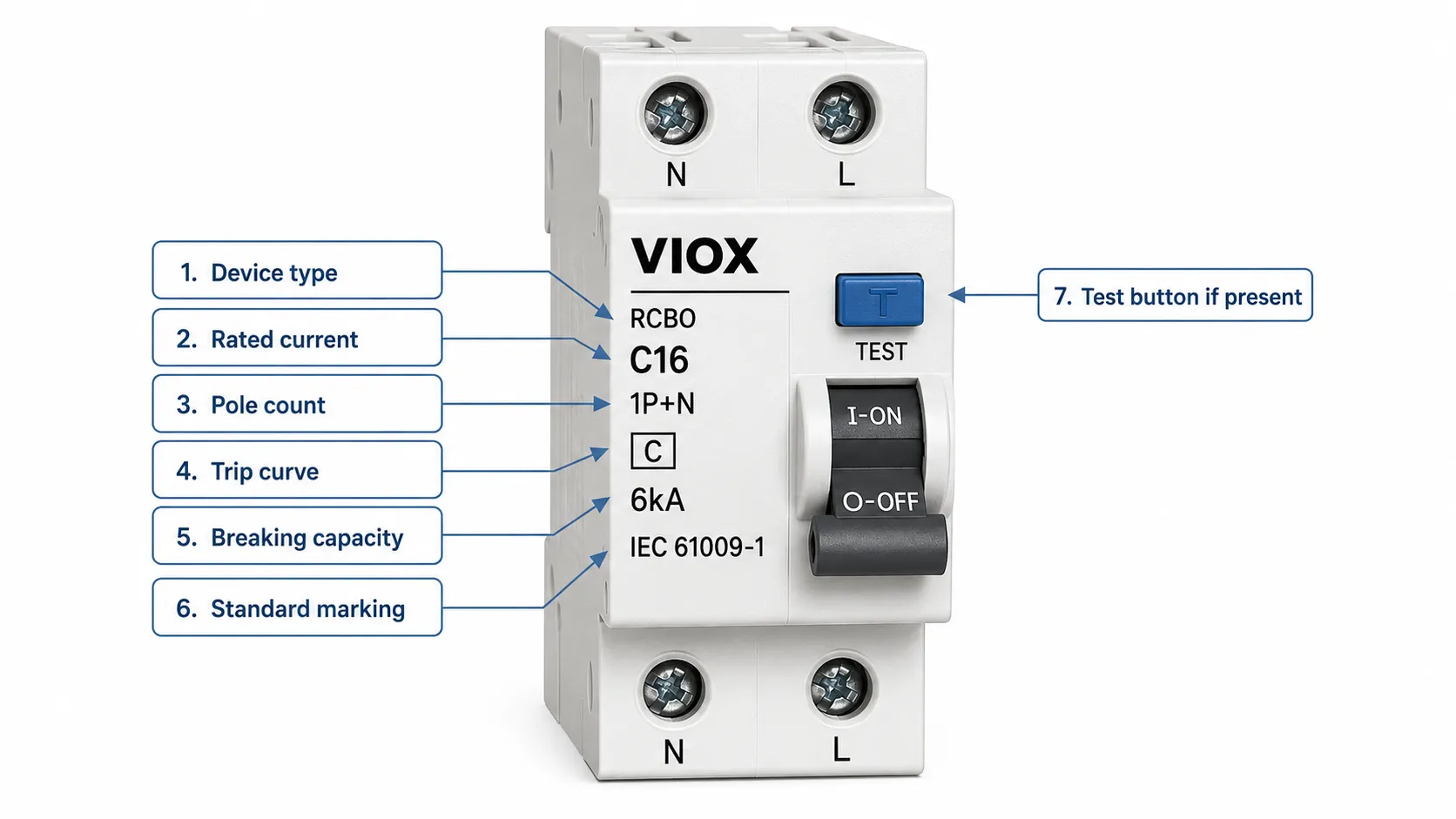

Devre Kesici Tipi Nasıl Belirlenir
Bir devre kesici tipini belirlemek için işaretleri ve fiziksel yapısını kontrol edin. Sadece dış görünüşe güvenmeyin.
| Ne Kontrol Edilmeli | Size Ne Anlatır |
|---|---|
| Cihaz etiketi | MCB, MCCB, RCCB, RCBO, ACB veya üretici serisi |
| Nominal akım | 16A veya 250A gibi nominal akım değeri |
| Açma eğrisi veya açma ünitesi | Birçok MCB için B/C/D eğrisi, MCCB/ACB'ler için ayarlanabilir değerler |
| Kesme kapasitesi | kA cinsinden hata kesme kapasitesi |
| Kutuplu sayısı | 1P, 2P, 3P, 4P, 1P+N, 3P+N |
| Test düğmesi | Genellikle RCCB, RCBO, GFCI veya AFCI tipi işlevselliği belirtir |
| Standart işaretleme | IEC 60898-1, IEC 60947-2, UL 489 veya diğer ilgili bağlamlar |
| Montaj tipi | DIN rayı, sabit, geçmeli, çekmeceli |
Eğer cihazda sadece aşırı akım işaretleri varsa ve kaçak akım test butonu bulunmuyorsa, muhtemelen bir RCCB veya RCBO değildir. Eğer 30mA gibi bir kaçak akım hassasiyetine sahipse, kaçak akım koruma ailesine aittir.
Ev Tipi Devre Kesiciler
Ev tipi devre kesici türleri ülkeye ve elektrik yönetmeliklerine göre değişiklik gösterir. Faydalı bir genel açıklama şöyledir:
- MCB veya standart kesici: aşırı yük ve kısa devreye karşı koruma sağlar.
- RCCB/RCD veya GFCI: kaçak akıma ve elektrik çarpması riskine karşı koruma sağlar.
- RCBO: kaçak akım koruması ile aşırı akım korumasını birleştirir.
- AFCI: ark hatası korumasının zorunlu olduğu pazarlarda tehlikeli ark hatası imzalarını tespit eder.
Kuzey Amerika'da kullanıcılar genellikle standart kesiciler, GFCI kesiciler, AFCI kesiciler ve çift fonksiyonlu AFCI/GFCI kesiciler hakkında konuşurlar. Birçok IEC pazarında ise kullanıcılar daha çok MCB, RCCB/RCD ve RCBO hakkında konuşurlar. Bu terminoloji farkı önemlidir çünkü aynı koruma kavramı farklı bölgelerde farklı cihaz isimleriyle tanımlanabilir.
GFCI/AFCI karşılaştırması için VIOX'un GFCI ve AFCI karşılaştırması rehber.
Doğru Tip Nasıl Seçilir
Bu karar tablosunu başlangıç noktası olarak kullanın.
| Uygulama İhtiyacı | Olası Kesici Tipi |
|---|---|
| Nihai devre aşırı yük ve kısa devre koruması | MCB'NİN |
| Daha yüksek akımlı besleyici veya makine koruması | MCCB'NİN |
| Ana alçak gerilim pano koruması | ACB |
| Kaçak akım veya çarpılma koruması | RCCB/RCD |
| Tek bir cihazda kaçak akım ve aşırı akım koruması | RCBO |
| Güneş enerjisi, batarya veya DC dağıtım koruması | DC uyumlu devre kesici |
| Orta gerilim dağıtımı | Sistem tasarımına bağlı olarak VCB veya SF6 kesici |
| Konut tipi branşman devrelerinde ark hatası koruması | AFCI veya eşdeğer yerel cihaz |
Genel tipi seçtikten sonra akım değerini, gerilimi, kesme kapasitesini, açma karakteristiğini, kutup sayısını, standardı, aksesuarları ve pano uyumluluğunu doğrulayın. Bir kesici tipi ismi sadece ilk adımdır.
Yaygın Hatalar
Hata 1: Tüm kesicileri aynı cihaz olarak görmek
Bir MCB, RCCB ve RCBO'nun hepsi DIN rayına sığabilir ancak aynı işlevi görmezler. Fiziksel benzerlik, işlevsel eşdeğerlik anlamına gelmez.
Hata 2: Aşırı Akım Koruması Yerine RCCB Kullanmak
Bir RCCB kaçak akımı algılar. RCBO veya kombine bir koruma sistemi olmadığı sürece, aşırı yük ve kısa devre koruması için bir MCB veya sigortanın yerini tutmaz.
Hata 3: Sadece Amper Değerine Göre Seçim Yapmak
32A'lik bir yük için 32A'lik bir kesici otomatik olarak doğru değildir. Kablo kesiti, kalkış akımı, ortam sıcaklığı, açma eğrisi ve kesme kapasitesi kontrol edilmelidir.
Hata 4: AC/DC Değerini Göz Ardı Etmek
DC kesiciler, özel DC değerlerine ve ark söndürme kapasitesine ihtiyaç duyar. Sadece AC için üretilmiş kesiciler, üretici onayı olmadan DC devrelerinde kullanılmamalıdır.
Hata 5: Özel Kesicilerin Rolünü Göz Ardı Etmek
Tip ismi, seçimin sadece ilk aşamasıdır. Bir proje; özel bir açma eğrisi, kaçak akım tipi, DC değeri, kesme kapasitesi, montaj şekli veya haberleşme aksesuarı gerektirebilir. Önce kesici ailesini seçin, ardından detaylı teknik özellikleri doğrulayın.
SSS
Devre kesicilerin ana tipleri nelerdir?
Ana alçak gerilim tipleri MCB, MCCB, ACB, RCCB/RCD ve RCBO'dur. Diğer sınıflandırmalar, gerilim seviyesine ve uygulamaya bağlı olarak DC devre kesicileri, AFCI/GFCI cihazları, VCB'ler, SF6 kesiciler ve yağlı devre kesicileri içerir.
Evlerde ne tür devre kesiciler kullanılır?
Bu, ülkeye göre değişir. Birçok IEC tipi evde, RCCB/RCD veya RCBO korumalı MCB'ler kullanılır. Kuzey Amerika evlerinde ise genellikle standart kesiciler, GFCI kesiciler, AFCI kesiciler ve çift fonksiyonlu kesiciler kullanılır.
MCB ve MCCB arasındaki fark nedir?
MCB'ler genellikle nihai devreler ve modüler dağıtım için kullanılır. MCCB'ler ise daha yüksek akımlı besleyiciler, makineler ve daha yüksek kesme kapasitesi veya ayarlanabilir açma ayarlarının gerekebileceği dağıtım devreleri için kullanılır.
RCCB ve RCBO arasındaki fark nedir?
Bir RCCB kaçak akımı algılar ancak tek başına aşırı akım koruması sağlamaz. Bir RCBO ise kaçak akım korumasını aşırı yük ve kısa devre koruması ile birleştirir.
Devre kesici montaj tipleri nelerdir?
Yaygın montaj tipleri arasında DIN ray montajı, pano/sabit montaj, geçmeli (plug-in) montaj ve çekmeceli (draw-out) montaj bulunur. Montaj stili, pano uyumluluğunu, değişimi ve bakımı etkiler.
Devre kesici tipimi nasıl tanımlayabilirim?
Etiketi, nominal akımı, kutup sayısını, açma eğrisini veya açma ünitesini, kesme kapasitesini, test butonunu, standart işaretlerini ve montaj şeklini kontrol edin. Ürün serisi ve bağlantı şeması, genellikle dış görünüşten daha güvenilirdir.
SF6 bir devre kesici tipi midir?
Evet, SF6 devre kesiciler ark söndürme ortamına göre sınıflandırılan bir kesici tipidir ve esas olarak orta ve yüksek gerilim sistemlerinde kullanılırlar. Bunlar, alçak gerilim fonksiyonuna dayalı cihaz isimleri olan MCB, RCCB veya RCBO ile aynı sınıflandırma grubunda yer almazlar.
Hangi devre kesici tipini seçmeliyim?
Uygulama ile başlayın: nihai devre, besleyici, ana giriş, kaçak koruması, DC devresi veya orta gerilim sistemi. Ardından nominal akımı, gerilimi, kesme kapasitesini, açma karakteristiğini, kutup sayısını ve geçerli standardı doğrulayın.
Sonuç
Devre kesiciler birkaç şekilde sınıflandırılabilir: koruma fonksiyonuna, akım aralığına, gerilim seviyesine, ark söndürme ortamına, montaj şekline ve uygulamaya göre. Alçak gerilim panoları için en önemli aileler MCB, MCCB, ACB, RCCB/RCD ve RCBO'dur.
Önce doğru kesici ailesini tanımlamak için bu kılavuzu kullanın, ardından boyutlandırma, açma eğrileri, kesme kapasitesi, kaçak akım koruması veya DC devre koruması için detaylı teknik özellikleri doğrulayın.
