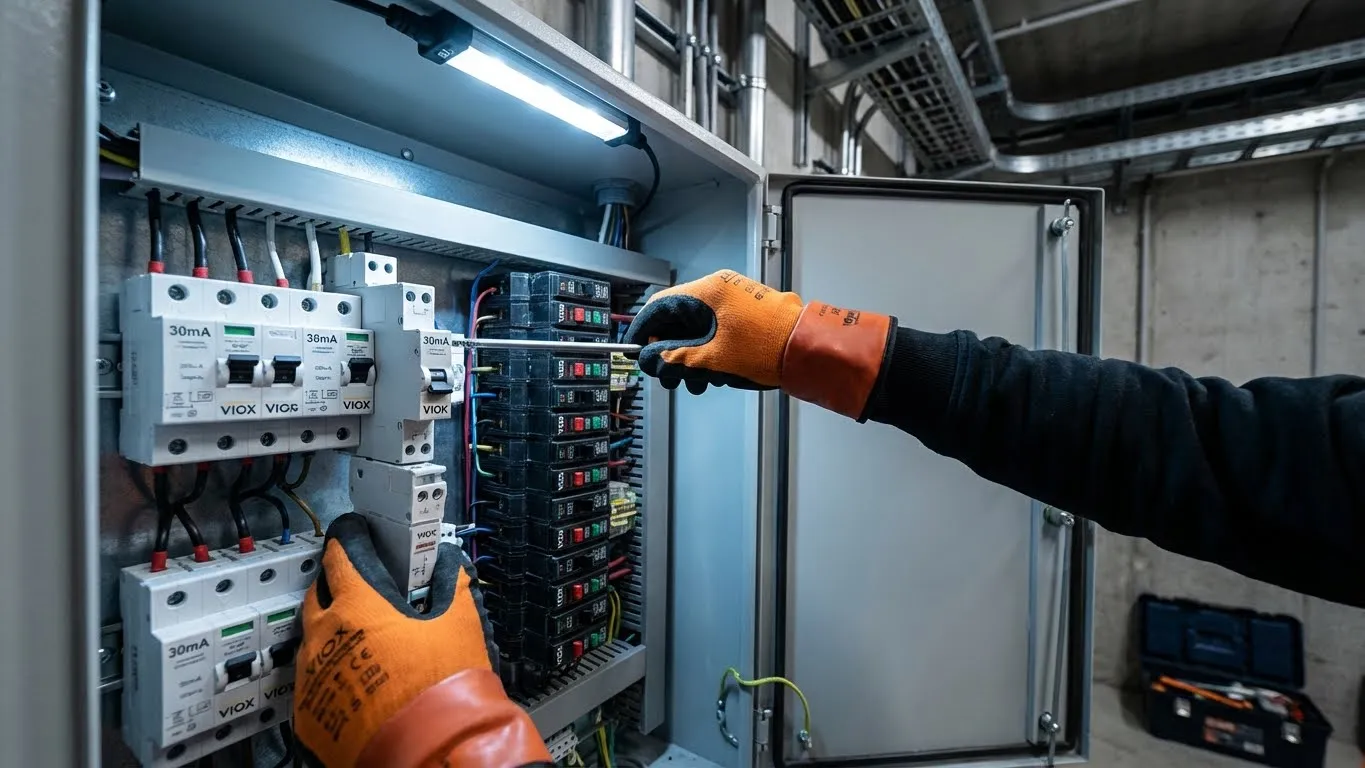

Uluslararası elektrik yüklenicileri, panel üreticileri ve satın alma uzmanları için, IEC (Uluslararası) ve NEC (Kuzey Amerika) standartları arasındaki terminolojide gezinmek sürekli bir hayal kırıklığı kaynağı olabilir. En yaygın kafa karışıklığı noktası? Arasındaki ayrım RCD Kesici ve bir GFCI Kesici.
Aynı cihaz mı? Biri diğerinin yerine kullanılabilir mi? Neden biri 5mA'de, diğeri 30mA'de açma yapıyor?
Bu kılavuz, bu iki kritik güvenlik cihazı arasındaki teknik, işlevsel ve düzenleyici farklılıkları açıklayarak terminoloji engelini ortadan kaldırır. İster Dubai'de (IEC) ister Dallas'ta (NEC) bir proje belirtiyor olun, bu nüansları anlamak güvenlik uyumluluğu ve sistem güvenilirliği için çok önemlidir.
Temel Gerçek: Aynı Teknoloji, Farklı İsimler
Özünde, hem RCD'ler hem de GFCI'ler tespit ederek hayat kurtarmak için tasarlanmıştır. toprak kaçağı akımları—bir devreden toprağa, genellikle bir insan vücudu yoluyla sızan elektrik.

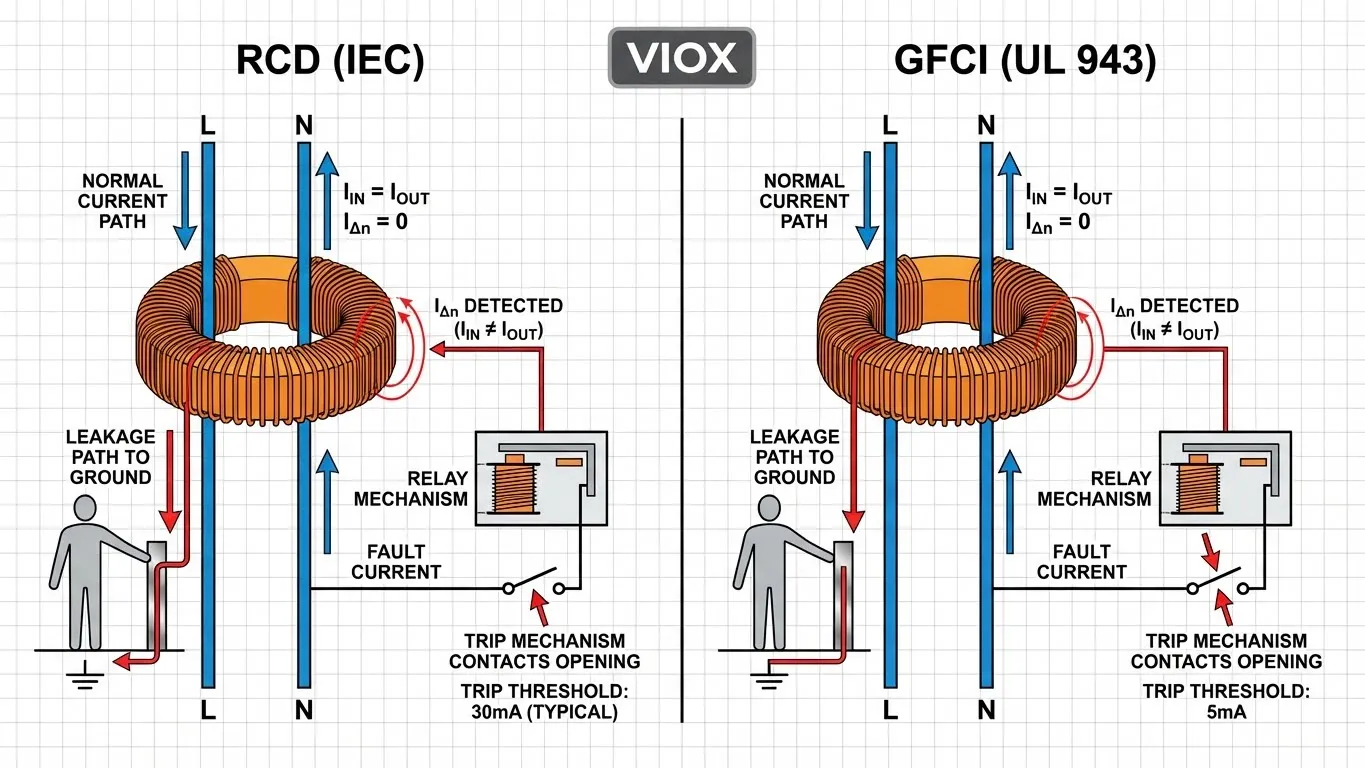

Her iki cihaz da aynı temel fiziksel prensipte çalışır: Kirchhoff'un Akım Yasası. Canlı (sıcak) iletkenden akan akımı izler ve bunu nötr iletkenden dönen akımla karşılaştırırlar. Sağlıklı bir devrede, bu akımlar eşittir. Farklılık gösterirlerse, akım olmaması gereken bir yerden sızıyordur.
- RCD (Artık Akım Cihazı): Bu, tarafından kullanılan şemsiye terimdir. IEC (Uluslararası Elektroteknik Komisyonu). RCCB'ler ve RCBO'lar dahil olmak üzere bir cihaz ailesini kapsar. “Artık” terimi, nötr yoluyla geri dönmeyen “artık” akımı ifade eder.
- "insan koruyucu." Bu, içinde kullanılan özel terimdir. Kuzey Amerika (NEC/UL standartları). Ölçüm yönteminden ziyade hata koşulunu (toprak arızası) vurgular.
Fizik aynı olsa da, uygulama, hassasiyet ve açma karakteristikleri Kuzey Amerika ile dünyanın geri kalanı arasındaki farklı güvenlik felsefeleri nedeniyle önemli ölçüde farklılık gösterir.
Terminoloji Dökümü: RCD Ailesi ve GFCI Ailesi
Kafa karışıklığı genellikle “RCD”nin bir kategori olmasından kaynaklanırken, “GFCI” genellikle belirli bir ürün formatını ifade eder. Açıklığa kavuşturmak için, bu işlevlerin nasıl paketlendiğine bakmalıyız.
Bu kısaltmalara daha derinlemesine bir bakış için, şu konudaki kılavuzumuza bakın: Elektrik Alfabe Çorbası: MCCB ve RCCB Açıklaması.
Küresel Terminolojinin Karşılaştırılması

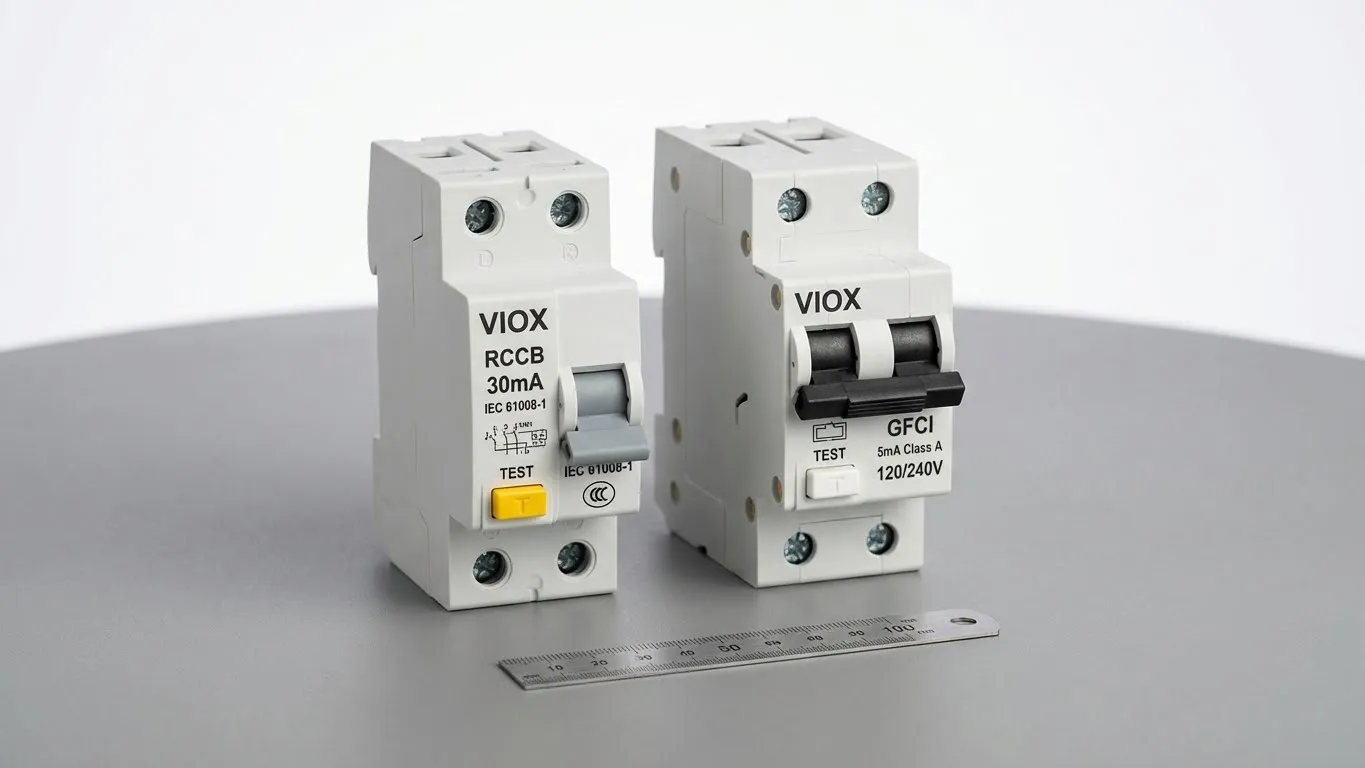

| IEC / Uluslararası Terim | Kuzey Amerika (UL/NEC) Terimi | Fonksiyon | Birincil Standart |
|---|---|---|---|
| RCD (Şemsiye Terim) | Topraklama Kaçak Koruması | Kaçak koruması için genel terim. | IEC 61008 / UL 943 |
| RCCB'NİN (Artık Akım Devre Kesici) | Doğrudan eşdeğeri yok (en yakını bağımsız bir GFCI anahtarıdır, nadir) | Yalnızca kaçak koruması sağlar.. Bir MCB'NİN. | IEC 61008-1 |
| RCBO (Aşırı Akımlı Artık Akım Kesici) | GFCI Devre Kesici | ile eşleştirilmelidir. Kaçak koruması + aşırı yük + kısa devre korumasını birleştirir. | IEC 61009-1 / UL 943 |
| Doğrudan eşdeğeri yok (SRCD'ler mevcuttur ancak nadirdir) | GFCI Priz (Priz) | Duvar prizine entegre edilmiş kaçak koruması. | UL 943 |
IEC Yaklaşımı (RCD'ler)
IEC pazarlarında (Avrupa, Asya, Avustralya), koruma tipik olarak bölünmüştür. Bir grup devreyi koruyan bir RCCB'NİN veya tek bir kritik devreyi koruyan bir RCBO olabilir. En önemlisi, bir RCCB olamaz aşırı yüklere karşı koruma sağlamaz; akım değerini aşarsa yanar. Her zaman bir yukarı akım sigortası veya MCB ile eşleştirilmelidir. Bkz. RCD ve MCB daha fazla ayrıntı için.
Kuzey Amerika Yaklaşımı (GFCI'ler)
ABD ve Kanada'da, GFCI Kesici bir RCBO'nun doğrudan eşdeğeridir—panele takılan tek bir pakette her şeyi (aşırı yük, kısa devre, toprak arızası) halleder. Ancak, en yaygın cihaz GFCI Priz, olan ve korumayı doğrudan kullanım noktasına (örneğin, banyo prizi) yerleştiren.
Kritik Fark: Hassasiyet Eşikleri

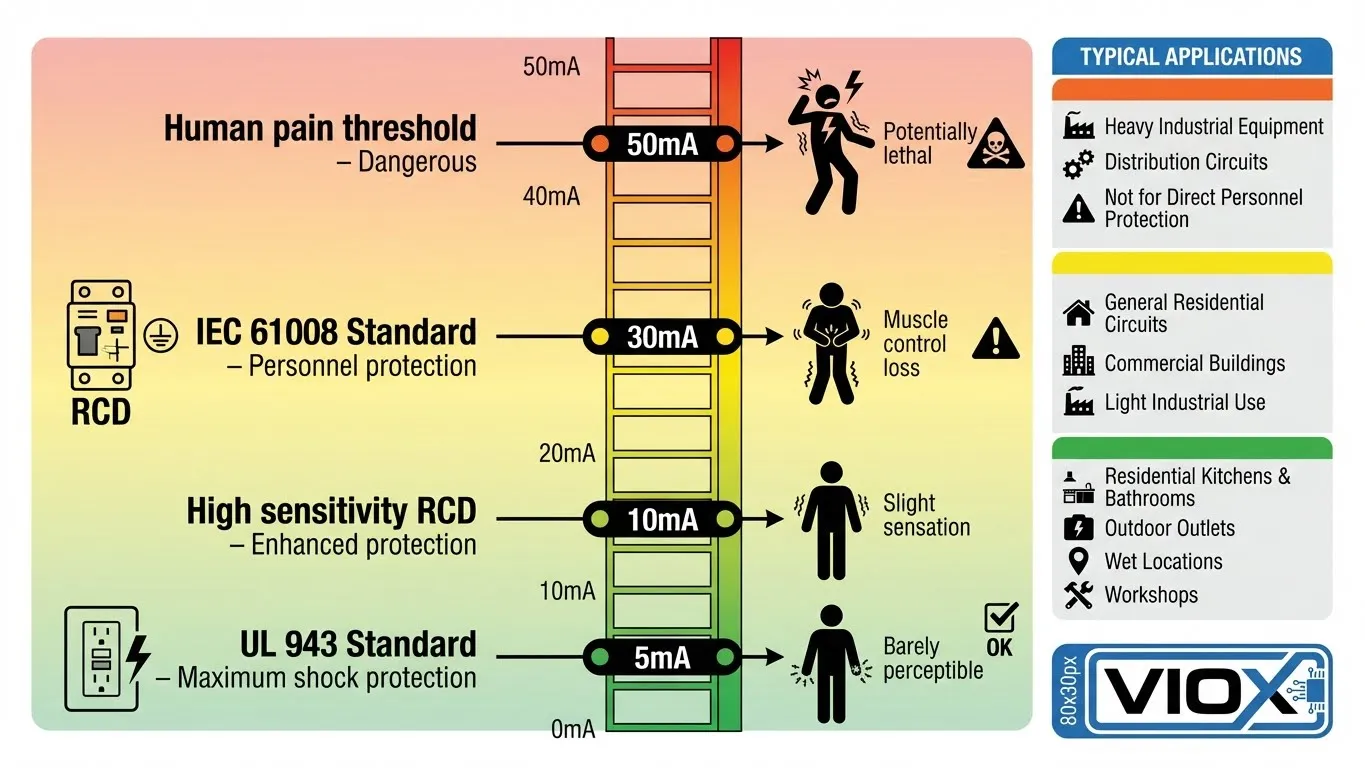

Bir RCD ve bir GFCI arasındaki en önemli teknik fark hassasiyettir. Bu, nerede ve nasıl kullanılabileceklerini belirler.
| Parametre | RCD (IEC Standardı) | GFCI (Kuzey Amerika Standardı) | Notlar |
|---|---|---|---|
| Açma Eşiği | 30mA (Tipik) | 30mA 5mA | (±1mA). |
| GFCI 6 kat daha hassastır. | Ölümcül fibrilasyonu önleme (şok koruması). | Önleme herhangi bir Şok hissi (irkilme tepkisi). | |
| Rahatsız Edici Açma | Düşük risk. 30mA, doğal kablo sızıntısına izin verir. | Kapasitif sızıntı nedeniyle uzun kablo mesafelerinde yüksek risk. | |
| Seyahat Süresi | < 300ms (Anında) | < 25ms (daha yüksek arızalarda) | GFCI genellikle daha hızlı açar. |
Fark neden?
Kuzey Amerika standartları (UL 943), “Bırakma” eşiğine öncelik verir. 5mA'lık bir şok acı vericidir, ancak kişinin kablodan kurtulmasına izin verir. IEC standartları (IEC 60479), 30mA'nın önemli bir şok olduğunu kabul ederken, kısa bir süre için ventriküler fibrilasyon (kalp durması) eşiğinin genellikle altında olduğunu kabul eder.
IEC, bilgisayar güç kaynaklarının ve uzun kablo mesafelerinin doğal kaçak akımının neden olduğu sürekli rahatsız edici açmaları önlemek için “tüm ev” veya “tüm devre” korumasına izin vermek için 30mA'yı seçti. NEC, maksimum güvenlik için 5mA'yı seçti, ancak bu genellikle kablo uzunluğunu ve kaçak birikimini en aza indirmek için korumanın panel yerine prizde (GFCI Priz) kurulmasını zorlar.
Uygulama Felsefesi: Kullanım Noktası - Tüm Devre
Hassasiyet farkı, iki farklı kurulum felsefesini yönlendirir.

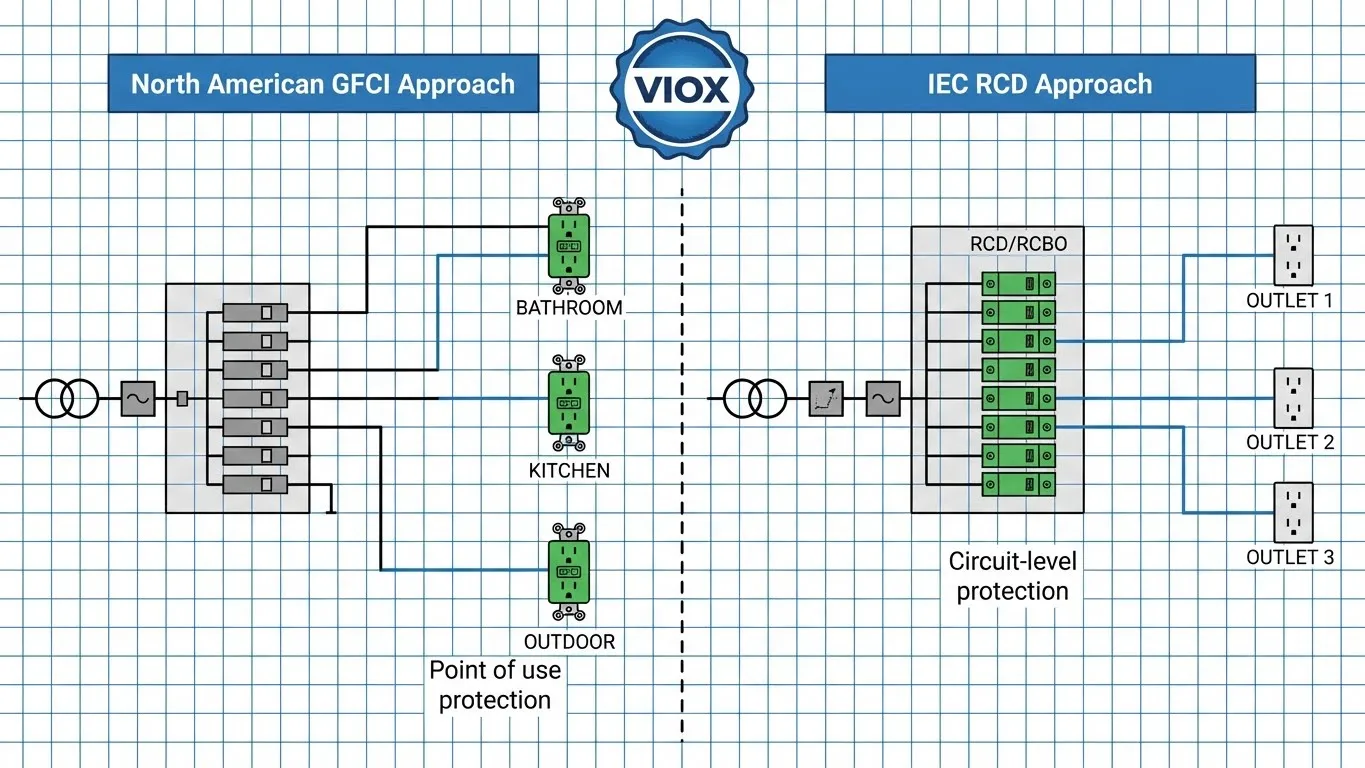

Kuzey Amerika Yaklaşımı (NEC): Kullanım Noktası
5mA çok hassas olduğundan, GFCI'lar tarihsel olarak yüke mümkün olduğunca yakın—tipik olarak banyo veya mutfaktaki bir priz olarak kurulur. Bu, cihazın 50 feet Romex kablosunun kümülatif sızıntısı nedeniyle açmasını önler. GFCI kesiciler mevcut olsa da, eski evlerde GFCI prizlerinden daha az yaygındır.
IEC Yaklaşımı: Tüm Devre Koruması
30mA eşiği ile bir RCD, dağıtım panosundan (tüketici ünitesi) tüm bir devreyi veya hatta bir grup devreyi rahatlıkla koruyabilir. Bu, korumayı merkezileştirerek sıfırlamayı ve yönetmeyi kolaylaştırır.
| Özellik | Kuzey Amerika (GFCI) Yaklaşımı | IEC (RCD) Yaklaşımı |
|---|---|---|
| Konum | Duvar prizleri (Prizler) veya Panel | Dağıtım Panosu (Panel) |
| Kapsam | Belirli tehlikeli yerler (ıslak alanlar) | Tüm priz devreleri (ve giderek aydınlatma) |
| Bakım | Kullanıcı her prizi aylık olarak test etmelidir | Kullanıcı cihazları ana panelde test eder |
| Maliyet | Daha düşük (prizler ucuzdur) | Daha yüksek (panel cihazları mühendislik ürünü bileşenlerdir) |
Standartlar ve Uyumluluk Matrisi
Üreticiler ve ithalatçılar için standardı bilmek, adını bilmekten daha önemlidir. Çoğu 30mA RCD'nin hassasiyet gereksinimleri nedeniyle başarısız olacağı UL 943“ü geçmedikçe, bir IEC RCD'yi ABD pazarında ”GFCI" olarak satamazsınız.
| Cihaz Türü | Birincil Standart | Hassasiyet | Test Gereksinimi | Sertifikasyon |
|---|---|---|---|---|
| GFCI | UL 943 / CSA C22.2 | 30mA ±1mA | Aylık (Yeni sürümlerde otomatik izleme gereklidir) | UL / ETL / CSA |
| RCCB'NİN | IEC 61008-1 | 10, 30, 100, 300mA | Periyodik (Test düğmesi) | CE / CB / KEMA |
| RCBO | IEC 61009-1 | 10, 30, 100, 300mA | Periyodik (Test düğmesi) | CE / CB / CCC |
Çapraz Uyumluluk Notu: Bir 30mA RCD değil banyo/mutfaklarda (5mA gerektiren) personel koruması için NEC gereksinimlerini karşılar. Tersine, Avrupa'daki bir eve kurulan 5mA'lık bir GFCI, farklı topraklama düzenlemeleri ve izin verilen kaçak akımlar nedeniyle sonsuz rahatsız edici açmalara neden olabilir.
IEC standartları hakkında daha fazla bilgi için bkz. IEC 61008-1 Standardı: RCCB Gereksinimleri Açıklandı.
Ne Zaman RCD - GFCI Seçilir
Seçim neredeyse her zaman coğrafya ve yerel kod.
- Kuzey Amerika (ABD, Kanada, Meksika): Şunları kullanmalısınız: GFCIs.
- Kullanım GFCI Prizleri güçlendirmeler veya belirli ıslak konumlar için.
- Kullanım GFCI Kesiciler yeni inşaat için veya ulaşılması zor prizlere sahip devreleri korurken (ısıtmalı zeminler veya dış mekan pompaları gibi).
- Dünyanın Geri Kalanı (Avrupa, Asya, Afrika, Güney Amerika, AU/NZ): Şunları kullanmalısınız: RCD'ler.
- Kullanım RCCB'ler dağıtım panolarında genel grup koruması için (MCB'lerle eşleştirilmiş).
- Kullanım RCBO'lar bir devredeki bir arızanın tüm grubu açmasını istemediğiniz görev açısından kritik devreler için. Bkz. Doğru RCBO Nasıl Seçilir.
Özel Durum: Yüksek Hassasiyet İhtiyaçları
Bir IEC bölgesindeyseniz ancak bir yüzme havuzu veya tıbbi ekipman için korumaya ihtiyacınız varsa, bir 10mA RCD. belirtebilirsiniz. Bu, IEC form faktörlerini korurken bir Kuzey Amerika GFCI'sinin hassasiyetini taklit eder.
Yaygın Yanılgılar Çürütüldü
- Efsane 1: “RCD'ler sadece Avrupa GFCI'leridir.”Gerçek: Teknoloji benzer olsa da, 30mA - 5mA farkı, onları işlevsel olarak farklı kategoriler yapar. Doğrudan birbirlerinin yerine kullanılamazlar.
- Efsane #2: “GFC'ler aşırı yüklenmelere karşı koruma sağlar.”Gerçek: GFCI Prizleri (Çıkışları) aşırı yüklenmelere karşı koruma sağlamaz. Sadece GFCI Devre Kesiciler yapar. Bir RCD (RCCB) de aşırı yüklenmelere karşı koruma sağlamaz.
- Efsane #3: “ABD'de 30mA'lık bir RCD kullanabilirsiniz.”Gerçek: Genellikle hayır. NEC, personel güvenliği için A Sınıfı GFCI koruması (5mA) gerektirir. 30mA'lık bir cihaz, ABD'de yaşam güvenliği koruması değil, “Ekipman Topraklama Arızası Koruması” (GFPE) olarak kabul edilir.
- Efsane #4: “RCCB'ler tam koruma sağlar.”Gerçek: Bir RCCB yalnızca kaçağı algılar. Kısa devre (Canlıdan Nötr'e) varsa, RCCB açmadan önce muhtemelen eriyecektir. O mutlak bir MCB ile eşleştirilmelidir.
SSS Bölümü
S: ABD kurulumunda bir GFCI yerine bir RCD kullanabilir miyim?
Hayır. Ulusal Elektrik Kodu (NEC), 5mA'de açma yapan A Sınıfı toprak arıza koruması gerektirir. Standart bir 30mA RCD bu hassasiyet gereksinimini karşılamaz ve personel koruması için bir kod ihlali olur.
S: RCCB ile RCBO arasındaki fark nedir?
Bir RCCB'NİN yalnızca toprak kaçağı koruması sağlar ve ayrı bir devre kesici (MCB) ile birlikte kullanılmalıdır. Bir RCBO her iki işlevi (Kaçak + Aşırı Yük + Kısa Devre) tek bir cihazda birleştirir. Bakınız MCB, MCCB, RCB, RCD, RCCB ve RCBO arasındaki fark nedir?.
S: Kuzey Amerika neden dünyanın geri kalanı 30mA kullanırken 5mA kullanıyor?
Kuzey Amerika, herhangi bir şok hissi/kas kilitlenmesini önlemek için “bırakma” eşiğine (5mA) öncelik verdi. Dünyanın geri kalanı, sistem kararlılığına ve tüm devre korumasına öncelik vererek, 30mA'nın kalp fibrilasyonunu (ölüm) önlemek için yeterince güvenli olduğuna ve aynı zamanda gereksiz açmaları azalttığına karar verdi.
S: GFCI devre kesiciler aşırı akım koruması da sağlıyor mu?
Evet. Bir GFCI Devre Kesici bir panele takılan, üç katmanlı koruma sağlar: Toprak Arızası, Aşırı Yük ve Kısa Devre. Ancak, bir GFCI Priz (duvar prizi) yalnızca Toprak Arızası koruması sağlar.
S: Hangisi daha iyi: 5mA GFCI mi yoksa 30mA RCD mi?
Hiçbiri “daha iyi” değildir; farklı felsefelere hizmet ederler. 5mA daha sıkı şok koruması sunar, ancak uzun devrelerde gereksiz açmalara eğilimlidir. 30mA, tüm ev koruması için daha sağlamdır, ancak açmadan önce daha güçlü (ancak ölümcül olmayan) bir şoka izin verir.
Önemli Çıkarımlar
- Aynı Teknoloji, Farklı Kurallar: RCD ve GFCI, kaçağı algılamak için akım transformatörlerini kullanır, ancak açma eşikleri önemli ölçüde farklılık gösterir (30mA - 5mA).
- Bölgenizi Tanıyın: Kuzey Amerika projeleri için GFCI'ları (UL 943); Uluslararası projeler için RCD'leri (IEC 61008/61009) kullanın.
- Cihaz Türleri Önemlidir:
- RCCB: Yalnızca kaçak (MCB'ye ihtiyaç duyar).
- RCBO / GFCI Devre Kesici: Kaçak + Aşırı Yük + Kısa Devre (Hepsi bir arada).
- Hassasiyet Takası: 5mA (GFCI) doğrudan temas için daha güvenlidir, ancak uzun devrelerde uygulaması daha zordur. 30mA (RCD) merkezi panel korumasına izin verir.
- Güvenlik Katmanlaması: Tam koruma için, bu cihazları uygun topraklama ve aşırı gerilim korumasıyla birleştirin. Okuyun Topraklama - GFCI - Aşırı Gerilim Koruması tam resim için.
