Giriş: Kontrol Seçeneklerinizi Anlamak
Elektrik kontrol bileşenleri seçerken, basmalı butonlar ve mandallı anahtarlar, devre aktivasyonuna yönelik iki temel farklı yaklaşımı temsil eder. Her ikisi de elektrik devrelerini kontrol etme amacına hizmet etse de, operasyonel mekanizmaları, güvenilirlik özellikleri ve ideal uygulamaları önemli ölçüde farklılık gösterir. Bu kapsamlı kılavuz, endüstriyel veya ticari projeniz için doğru seçimi yapmanıza yardımcı olmak için temel farklılıkları, elektriksel özellikleri, güvenlik hususlarını ve gerçek dünya uygulamalarını incelemektedir.
İster bir kontrol paneli tasarlıyor, ister endüstriyel makineleri yükseltiyor veya HVAC sistemleri için bileşenler seçiyor olun, basmalı butonları ve mandallı anahtarları ne zaman kullanacağınızı anlamak, operasyonel güvenlik, yasal uyumluluk ve sistem ömrü için çok önemlidir.

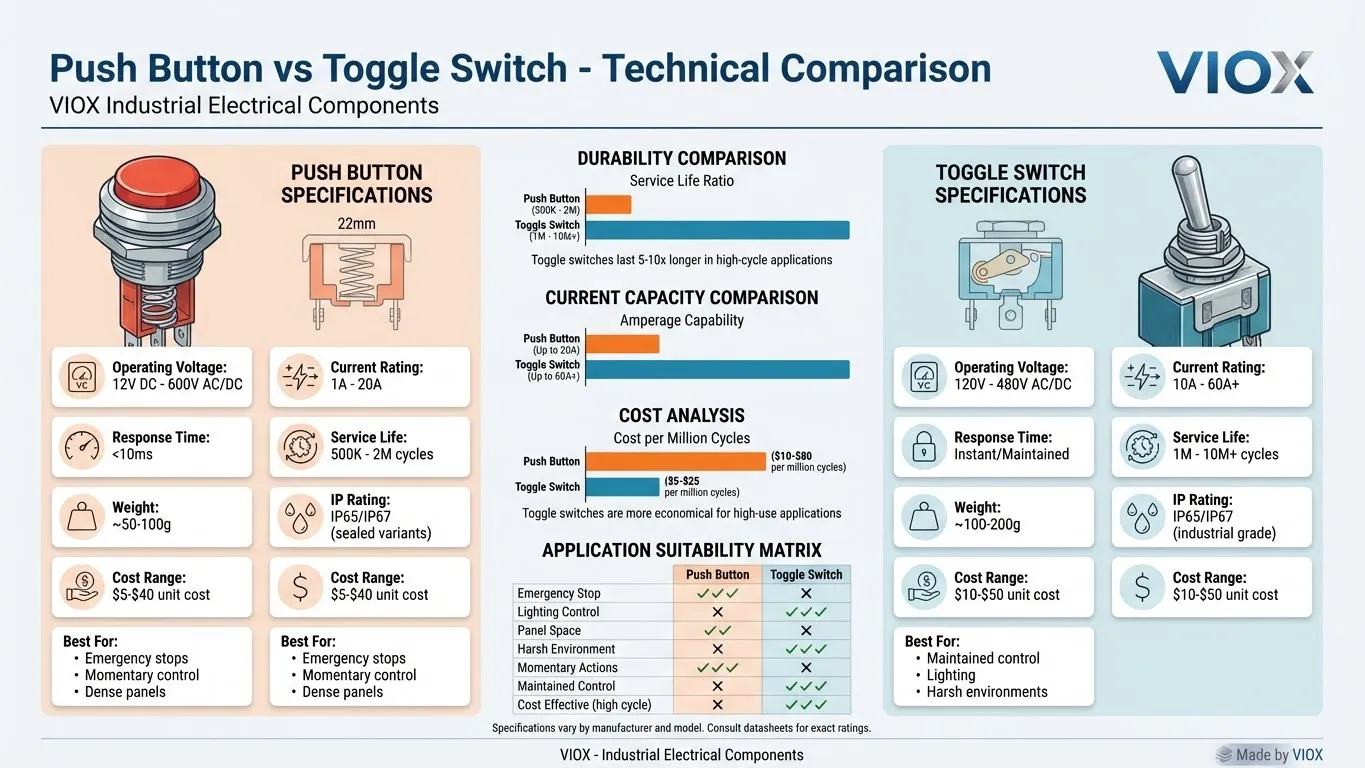

Temel Farklılıklar: Hızlı Referans
| Özellik | Basmalı Düğme Anahtarları | Geçiş Anahtarları |
|---|---|---|
| Etkinleştirme Yöntemi | Bir buton başlığına basmak | Bir kolu/sapı çevirmek |
| Varsayılan Durum | Anlık (geri döner) veya Kilitlemeli (korur) | Kalıcı (pozisyonda kalır) |
| Görsel Geri Bildirim | Aydınlatılmadıkça sınırlı | Kol yönünü temizleyin |
| Kompakt Tasarım | Son derece kompakt, yerden tasarruflu | Daha büyük ayak izi |
| Dokunsal Tepki | Kısa hareket, duyarlı tıklama | Sağlam mekanik geçiş |
| Dayanıklılık | Çok sık kullanımda aşınabilir | Zorlu ortamlar için mükemmel |
| Birden Fazla Eyalet | Genellikle AÇIK/KAPALI | AÇIK/KAPALI/AÇIK konfigürasyonlarını işleyebilir |
| Yanlışlıkla Etkinleştirme | Avuç içi darbeleriyle risk | Daha düşük risk, kasıtlı eylem gerektirir |
| Tipik Uygulamalar | Acil durdurmalar, anlık eylemler | Kalıcı kontrol, aydınlatma, seçiciler |
| Tepki Hızı | Anlık | Anlık |
Çalışma Prensipleri ve Elektriksel Konfigürasyonlar
Basmalı Buton Anahtarının Çalışması
Basmalı butonlar iki farklı modda çalışır:
Anlık Mod (En Yaygın)
- Devre yalnızca düğmeye basılı tutulduğu sürece aktiftir
- Acil durdurma butonları, kapı zilleri ve anlık kontrol sinyalleri için idealdir
- Serbest bırakıldığında orijinal konumuna döner
- Tipik tepki süresi: <10 milisaniye
Kilitlemeli Mod (Nadir)
- İlk basış devreyi etkinleştirir ve korur
- İkinci basış devreyi devre dışı bırakır
- Güç düğmeleri ve kalıcı AÇIK/KAPALI kontrolü için kullanışlıdır
- Vintage ekipmanlarda ve belirli endüstriyel uygulamalarda popülerdir

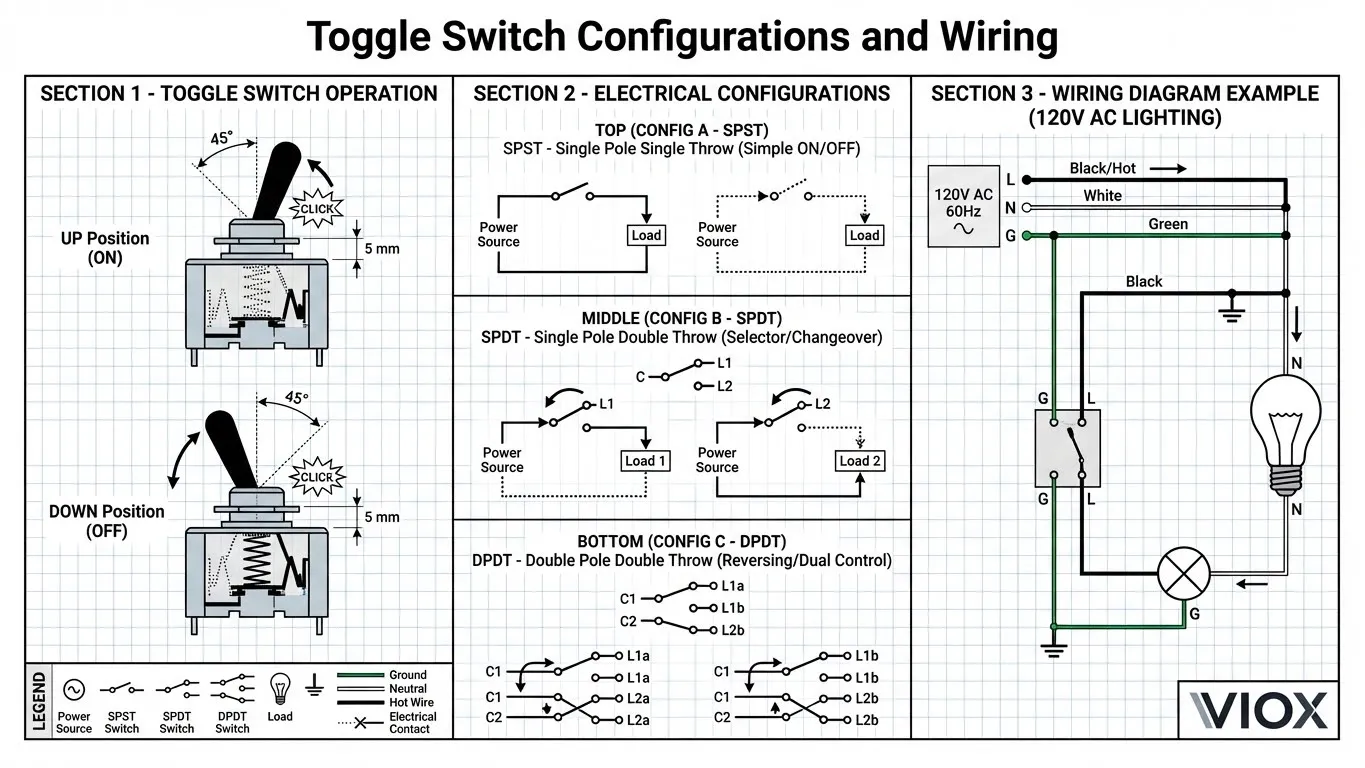

Mandallı Anahtarın Çalışması
Mandallı anahtarlar, manuel olarak değiştirilene kadar konumlarını korur:
- Kol, seçilen konumda mekanik olarak kilitlenir
- Kullanıcı, durumun hem görsel hem de dokunsal onayını alır
- Sürekli basınç olmadan sürekli çalışma gerektiren uygulamalar için idealdir
- Görsel durumun çok önemli olduğu düşük ışıklı ortamlar için üstündür
Elektriksel Konfigürasyon: SPST, SPDT ve DPDT
Her iki anahtar türü de birden fazla elektriksel konfigürasyonda mevcuttur:
| Konfigürasyon | Tanım | Ortak Kullanım |
|---|---|---|
| SPST (Tek Kutuplu Tek Yollu) | Bir devre, iki konum (AÇIK/KAPALI) | Basit aydınlatma kontrolü |
| SPDT (Tek Kutuplu Çift Yollu) | Bir girişi iki farklı çıkışa yönlendirir | Seçici anahtarlar, geçiş uygulamaları |
| DPDT (Çift Kutuplu Çift Yollu) | İki ayrı devreyi aynı anda kontrol eder | Motor ters çevirme, çift devre anahtarlama |
Elektriksel Değerler ve Özellikler
Gerilim ve Akım Değerleri
Basmalı Buton Anahtarları:
- Standart değer: Kontrol devreleri için 12V–24V DC (düşük güçlü sinyal)
- Endüstriyel sınıf: Özel uygulamalarda 600V AC/DC'ye kadar
- Akım kapasitesi: Tipik olarak 1A–10A, endüstriyel varyantlar için 20A'ya kadar
- Güç tüketimi: Minimum (yalnızca sinyal cihazı)
Mandallı Anahtarlar:
- Endüstriyel standart: 120V–480V AC veya DC
- Akım kapasitesi: Tipik olarak 10A–30A, ağır hizmet uygulamalarında 60A+'ya kadar
- Doğrudan güç anahtarlaması (sadece sinyal gönderme değil)
- Motorlardan ve dirençli yüklerden kaynaklanan daha yüksek ani akımlar için uygun
Yük Tipi Uyumluluğu
Basma düğmeleri şu amaçlar için tasarlanmıştır: düşük akımlı sinyalizasyon — ana gücü doğrudan kesmek yerine rölelere, PLC girişlerine veya motor yol vericilere kontrol sinyalleri gönderirler.
Mandallı anahtarlar şu amaçlar için tasarlanmıştır: doğrudan güç anahtarlaması — aydınlatma devrelerini, ısıtma elemanlarını ve motor devrelerini doğrudan kontrol edebilir ve elektrik yükünü sürekli olarak koruyabilirler.
Çevresel Yalıtım ve Güvenlik Derecelendirmeleri
IP Derecelendirme Karşılaştırması
| Değerlendirme | Koruma Seviyesi | Basmalı Düğme | Toggle Anahtarı |
|---|---|---|---|
| IP65 | Toz ve su jeti dayanıklı | ✓ Mevcut | ✓ Mevcut |
| IP67 | 1 metreye kadar suya daldırılabilir | ✓ Mevcut (yalıtımlı varyantlar) | ✓ Mevcut |
| IP69K | Yüksek basınçlı/sıcaklıklı yıkama | ✓ Endüstriyel sınıf | ✓ Endüstriyel sınıf |
Temel Husus: Yalıtımlı membranlı basma düğmelerinin tamamen yalıtılması, kollu mekanizmalı mandallı anahtarlara göre daha kolaydır, bu da onları yıkama ortamları için daha uygun hale getirir.
Acil Durdurma Standartları
Acil durdurma uygulamaları için, büyük kırmızı mantar başlıklı basma düğmeleri küresel standarttır çünkü:
- Panik durumlarında avuç içi vuruşuyla etkinleştirilebilirler
- ISO 13850 acil durdurma gereksinimlerini karşılarlar
- Sezgisel, evrensel tanıma sağlarlar
- Mandallı anahtarlar, etkinleştirme zorluğu nedeniyle acil durdurmaların yerini güvenli bir şekilde alamaz
Uygulamaya Özel Seçim Kılavuzu
Endüstriyel Kontrol Panelleri
Ne Zaman Basma Düğmelerini Seçmelisiniz:
- Birçok işlevi olan yoğun kontrol istasyonları tasarlarken
- Acil durdurmalar veya anlık eylemler gerektiğinde
- Operatörlerin sezgisel, hızlı tepkilere ihtiyacı olduğunda
- Panel içinde alan sınırlı olduğunda
Örnek: Operatör güvenliği ve ergonomik kontrol için BAŞLAT, DURDUR ve ACİL DURDURMA düğmelerine sahip bir ahşap işleme makinesi kontrol paneli.
Aydınlatma ve HVAC Sistemleri
Ne Zaman Mandallı Anahtarları Seçmelisiniz:
- Kullanıcıların AÇIK/KAPALI durumunun net görsel göstergesine ihtiyacı olduğunda
- Devreler, tekrarlı etkinleştirme olmadan sürekli çalışma gerektirdiğinde
- Anahtarlar, kol konumunun görülebildiği düşük ışıklı alanlardaysa
- Minimum bakım ile uzun hizmet ömrü gerektiğinde
Örnek: Konut ve ticari aydınlatma devreleri, tavan vantilatörü hız kontrolleri, termostat modu seçimi (Isıtma/Kapalı/Soğutma).
Seçici ve Mod Seçimi Uygulamaları
Hibrit Yaklaşım: Karmaşık kontrol senaryoları için hem basma düğmesi hem de mandallı anahtar işlevlerini entegre eden kombinasyon anahtar cihazları.
Dayanıklılık ve Hizmet Ömrü
Basma Düğmesi Dayanıklılık Profili
- Tipik Hizmet Ömrü: 500.000–2.000.000 döngü (akım değerine ve modele bağlı olarak)
- Aşınma Özellikleri: Düğme membranı uzun süreli kullanımdan sonra histerezis geliştirebilir
- Bakım: Tepki yavaşladığında veya kontaklar aşındığında değiştirin
- En İyisi: Aralıklı veya ara sıra kullanım ortamları
Mandallı Anahtar Dayanıklılık Profili
- Tipik Hizmet Ömrü: 1.000.000–10.000.000+ döngü
- Aşınma Özellikleri: Mekanik kol, ömür boyunca tutarlı his sağlar
- Bakım: Minimal; tipik olarak bağlı ekipmanlardan daha uzun ömürlüdür
- En İyisi: Zorlu endüstriyel ortamlarda sık günlük kullanım
- Çevresel Direnç: Titreşime, termal döngüye ve aşındırıcı ortamlara karşı üstün direnç
Maliyet ve Tedarik Hususları
Fiyat Karşılaştırması (Tipik Endüstriyel Sınıf Üniteler)
| Ürün Tipi | Birim Maliyet Aralığı | Kurulum Maliyeti |
|---|---|---|
| Standart Basma Düğmesi (22mm) | $5–$15 | $30–$50 |
| Endüstriyel Acil Durdurma Düğmesi | $20–$40 | $50–$100 |
| Standart Toggle Anahtarı (endüstriyel) | $10–$25 | $50–$80 |
| Ağır Hizmet Tipi Toggle (yalıtımlı, yüksek amperli) | $25–$50 | $75–$150 |
| Aydınlatmalı Basma Düğmesi | $15–$35 | $50–$100 |
Toplam Sahip Olma Maliyeti
Toggle anahtarları başlangıçta biraz daha yüksek maliyetli olsa da, uzun hizmet ömürleri (yüksek çevrimli uygulamalarda basma düğmelerinden 5–10 kat daha uzun) sürekli çalışan ekipmanlar için onları daha uygun maliyetli hale getirir.
Güvenlik ve Kaza Önleme
Yanlışlıkla Etkinleştirme Riskleri
Basma Düğmeleri:
- Küçük profil, elle veya bir nesneyle çarpıldığında yanlışlıkla etkinleştirmeyi mümkün kılar
- Azaltma: Yüksek riskli ortamlar için korumalı veya gömme varyantları kullanın
- Acil durdurmalar, yanlış etkinleştirmeleri önlemek için büyük mantar kafaları kullanır
Mandallı Anahtarlar:
- Kol tasarımı, durumları değiştirmek için kasıtlı hareket gerektirir
- Normal çalışmada daha düşük yanlışlıkla etkinleştirme oranı
- Kritik uygulamalar için güvenlik kapakları (açılır kapaklar) mevcuttur
- Havacılık ve denizcilik endüstrileri bu nedenle toggle anahtarlarını tercih etmektedir
Yıkama Ortamları için Yalıtım
Gıda işleme, ilaç üretimi veya düzenli yıkama gerektiren dış mekan uygulamaları için:
- Basma düğmeleri öne çıkar: Yalıtılmış membran tasarımı tam su yalıtımı sağlar
- Toggle anahtarları: Kol tabanı, tam yıkama uyumluluğu için ek koruyucu kapaklar gerektirir
Sıkça Sorulan Sorular
S1: Mevcut bir kurulumda basma düğmesini bir toggle anahtarıyla değiştirebilir miyim?
Her zaman değil. Orijinal devre anlık kontrol sinyalleri için tasarlanmışsa, bunu kalıcı bir toggle anahtarıyla değiştirmek devre davranışını değiştirecektir. Değişiklik yapmadan önce ekipman kılavuzunuza ve kalifiye bir elektrikçiye danışın.
S2: Bazı endüstriyel kontrol panelleri neden hem basma düğmelerini HEM DE toggle anahtarlarını kullanır?
Bu kombinasyon optimum işlevsellik sağlar: anlık işlemler için basmalı düğmeler (BAŞLAT/DURDUR) ve kalıcı kontrol için mandallı anahtarlar (MOD/HIZ seçimi). Bu tasarım güvenlik, kullanılabilirlik ve operasyonel gereksinimleri dengeler.
S3: Bir basma düğmesinin güvenli bir şekilde değiştirebileceği maksimum akım nedir?
Standart basma butonları 1–10 amper için derecelendirilmiştir. Endüstriyel varyantlar 20 ampere kadar dayanabilir. Ancak, 10 amperi aşan devreler için, doğrudan anahtarlama yerine, genellikle butonla arayüz oluşturmak için röleler kullanılır.
S4: Aydınlatmalı basma düğmeleri önemli ölçüde daha mı pahalıdır?
Aydınlatmalı butonlar genellikle standart versiyonlardan –100 daha pahalıdır (₺15–₺35'e karşı ₺5–₺15), ancak operatör durum göstergesi için değerli görsel geri bildirim sağlarlar, bu da onları birçok uygulamada maliyet açısından haklı kılar.
S5: Dış mekan/hava koşullarına dayanıklı uygulamalar için hangi anahtar türü daha iyidir?
Her ikisi de IP67 dereceli yalıtımlı varyantlarda mevcuttur. Basma düğmelerinin tamamen yalıtılması biraz daha kolaydır. Yalnızca yalıtıma değil, uygulamanızın özel operasyonel gereksinimlerine (anlık - kalıcı kontrol) göre seçim yapın.
S6: Bir “seçici” anahtar ile bir toggle anahtarı arasındaki fark nedir?
Seçici anahtarlar genellikle bir kadran, döner kol veya çok konumlu özellik içerirken, toggle anahtarlar iki ana konum arasında geçiş yapar. Seçiciler, çok modlu uygulamalar (örneğin, KAPALI/DÜŞÜK/ORTA/YÜKSEK) için daha uygundur.
Önemli Çıkarımlar
- Anlık eylemler için Basma Düğmelerini seçin: Acil durdurmalar, BAŞLAT/DURDUR komutları, kontrol devrelerini kontrol etmek için anlık sinyal üretimi ve alanın sınırlı olduğu yoğun kontrol paneli uygulamaları.
- Kalıcı kontrol için Toggle Anahtarlarını seçin: Aydınlatma, sürekli çalışma, net görsel durum göstergesi ve minimum bakım gerektiren uzun hizmet ömrü gerektiren uygulamalar (havacılık, denizcilik, zorlu endüstriyel ortamlar).
- Elektriksel konfigürasyonları anlayın: Her iki tür için de SPST, SPDT ve DPDT konfigürasyonları mevcuttur. Konfigürasyonu özel devre gereksinimlerinize göre eşleştirin—tek kutuplu çalışma olduğunu varsaymayın.
- Elektriksel değerler önemlidir: Basma düğmeleri tipik olarak düşük akımlı sinyal cihazlarıdır (1–10A), endüstriyel toggle anahtarları ise doğrudan daha yüksek akımları (10–30A+) değiştirir. Yanlış türü kullanmak ekipman arızasına veya güvenlik tehlikelerine neden olabilir.
- Çevresel yalıtım değişir: Her iki tür de IP65/IP67 koruması sağlayabilir, ancak aşırı yıkama ortamlarında yalıtılmış basma düğmesi membranlarının yalıtılmış toggle kol mekanizmalarından daha kolay bakımı yapılabilir.
- Dayanıklılık farklılıkları önemlidir: Toggle anahtarları, yüksek çevrimli uygulamalarda basma düğmelerinden rutin olarak 5–10 kat daha uzun ömürlüdür. Günlük veya sürekli olarak çalıştırılan ekipmanlar için toggle anahtarları daha iyi toplam sahip olma maliyeti sunar.
- Güvenlik standartları pazarlık edilemez: Acil durdurma uygulamaları, onaylı kırmızı mantar kafalı basma düğmeleri (ISO 13850) kullanmalıdır. Güvenlik açısından kritik işlevler için asla toggle anahtarlarını veya uyumsuz varyantları kullanmayın.
- Hibrit tasarımlar karmaşık sorunları çözer: Birçok modern kontrol paneli, anlık kontrol için basma düğmelerini, kalıcı çalışma için toggle anahtarlarıyla birleştirerek optimum ergonomi ve güvenlik sağlar.
