TB7760 Seramik Terminal Bloğu

TB7760 Seramik Terminal Bloğu, birden fazla bağlantı noktasında önemli akım kapasitesi gerektiren zorlu endüstriyel uygulamalar için özel olarak tasarlanmış, yüksek akımlı güç dağıtımı için birinci sınıf bir çözümü temsil eder. Bu profesyonel sınıf 7 konumlu terminal bloğu, olağanüstü 60A akım değerini üstün termal stabilite ve olağanüstü elektrik yalıtım özellikleriyle birleştirerek, bağlantı güvenilirliği ve güvenliğinin kritik gereksinimler olduğu ağır hizmet tipi endüstriyel sistemlerde çalışan mühendisler ve elektrikçiler için ideal seçimdir.

Ağır Hizmet Uygulamaları için Gelişmiş Yüksek Akımlı Tasarım

TB7760, yüksek akımlı endüstriyel uygulamalar için optimize edilmiş, hassas bir şekilde tasarlanmış 7 giriş-7 çıkış konfigürasyonuna sahiptir. Yüksek frekanslı seramik malzemeden üretilen bu klemens, yüksek sıcaklıklı, yüksek akımlı ortamlarda geleneksel plastik alternatiflerinden önemli ölçüde daha iyi performans gösteren üstün yalıtım özellikleri sunar. Seramik muhafaza, 750°C'ye kadar aşırı sıcaklık koşullarında bile yaşlanma, çatlama ve deformasyona karşı tam direnç sağlayarak en zorlu elektrik bağlantılarınız için uzun vadeli stabilite ve güvenliği garanti eder.

Her bir terminal bloğu, optimum elektrik performansı için önemli bakır iletkenlere ve ağır hizmet tipi kaplamalı metalden üretilmiş M5 uyumlu vidalı terminallere sahip on dört hassas mühendislik ürünü bağlantı noktası içerir. Açıkta kalan metal iletken plakalar, gelişmiş akım kapasitesi ve ısı dağılımı sağlayarak bağlantı bütünlüğünün kesinlikle kritik olduğu yüksek akımlı yükler altında yedi devrenin tamamında tutarlı elektrik teması sağlar.

Temel Özellikler ve Teknik Avantajlar

• Üstün Akım Kapasitesi: Pozisyon başına 60A değeri, zorlu endüstriyel güç uygulamaları için olağanüstü kapasite sağlar
• Optimize Edilmiş Yedi Pozisyonlu Tasarım: Yedi konumlu konfigürasyon, bağlantı kapasitesi ve panel alanı kullanımı arasında ideal bir denge sunar
• Geliştirilmiş Genişlik Profili: 35 mm genişlik, yüksek akımlı uygulamalar için gelişmiş stabilite ve ısı dağılımı sağlar
• Açık İletken Plakalar: Geliştirilmiş metal iletken tasarımı, akım kapasitesini ve termal performansı en üst düzeye çıkarır
• M5 Vida Uyumluluğu: Ağır hizmet tipi M5 vidalı terminaller, daha büyük ölçülü iletkenlerle güvenli bağlantılar sağlar
• Üstün Sıcaklık Dayanımı: Seramik yapı, 750°C'ye kadar sıcaklıklarda sürekli çalışmaya dayanır ve plastik klemenslerin kapasitesini çok aşar
• Mükemmel Elektrik Yalıtımı: Seramik malzeme olağanüstü dielektrik dayanımı sağlar ve bitişik konumlar arasında akım sızıntısını önler
• Alev Geciktirici: Doğal olarak yangına dayanıklı malzeme, kritik yüksek akım tesisatlarında tutuşma veya alev yayılması riskini ortadan kaldırır
• Kimyasal Direnç: Yağlara, solventlere ve çoğu endüstriyel kimyasala karşı dayanıklıdır ve zorlu ortamlarda dayanıklılık sağlar

Teknik Özellikler

TB7760 Detaylı Özellikler:

• Model Numarası: TB7760
• Konfigürasyon: 7 giriş, 7 çıkış (14 bağlantı noktası)
• Güncel Değerlendirme: Pozisyon başına 60A

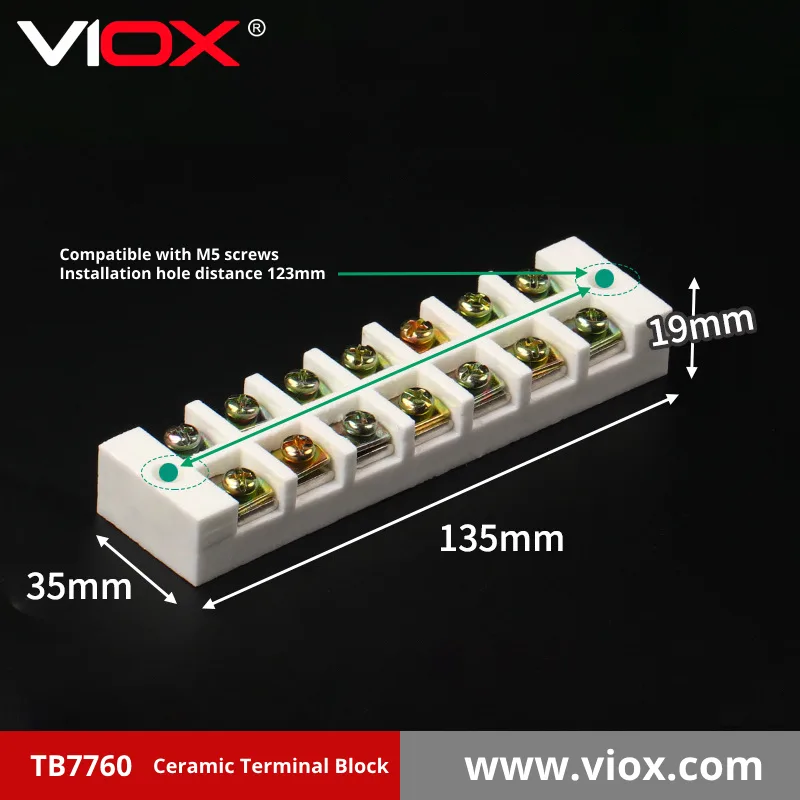

• Boyutlar: 135mm (U) × 35mm (G) × 19mm (Y)
• Gövde Malzemesi: Yüksek frekanslı seramik
• İletken Malzeme: Kaplama kaplamalı ağır hizmet tipi bakır çekirdek
• Vida Tipi: M5
• Montaj Mesafesi: 123 mm merkezden merkeze
• Uyumlu Kablo Tipleri: Hem yumuşak hem de sert teller için uygundur
• Maksimum Çalışma Sıcaklığı: 750°C
• Dielektrik Dayanımı: 4kV
• İzolasyon Direnci: 500VDC'de >2000MΩ
• Gerilim Değeri: 600V AC/DC

Yüksek Akımlı Endüstriyel Uygulamalar

TB7760 Seramik Terminal Bloğu, yüksek akım kapasitesi gerektiren zorlu endüstriyel uygulamalar için özel olarak tasarlanmıştır:

• Ağır Makineler: Daha yüksek akımlar gerektiren endüstriyel üretim ekipmanlarında güç dağıtımı
• Endüstriyel Motorlar: Büyük endüstriyel motorlar ve motor kontrol sistemleri için bağlantı noktaları
• Güç Dağıtım Panoları: Endüstriyel elektrik panolarında yüksek akım dağıtımı
• Endüstriyel Isıtma Sistemleri: Endüstriyel fırınlarda ve ocaklarda yüksek güçlü ısıtma elemanları için bağlantılar
• Kaynak Ekipmanları: Endüstriyel kaynak makinelerinde güç bağlantıları
• Ağır ekipman: İnşaat ve madencilik ekipmanlarında elektrik sistemleri
• Ulaşım Sistemleri: Demiryolu ve ağır taşımacılık uygulamalarında güç dağıtımı
• Endüstriyel Jeneratörler: Elektrik üretim ve dağıtım sistemlerindeki bağlantı noktaları

Profesyonel Kurulum Yönergeleri

Yüksek akım uygulamalarında optimum performans ve güvenilirlik için bu özel yönergeleri izleyin:

1. Sağlanan 123 mm montaj deliklerini kullanarak temiz, düz bir yüzeye güvenli bir şekilde monte edin
2. Uygun ısı dağılımı için terminal bloğu etrafında minimum 30 mm boşluk bırakın
3. 60A uygulamaları için uygun boyutta iletkenler kullanın (tipik olarak 6-10mm²)
4. Kabloları uygun uzunlukta soyun (tipik olarak 10-12 mm)
5. Kabloları yerleştirmeden önce M5 terminal vidalarını tamamen gevşetin
6. İletkenleri terminal açıklıklarına tamamen yerleştirin
7. M5 vidaları 2,0-2,5 N-m torkla sıkın
8. Görsel inceleme ve mekanik testler yoluyla güvenli bağlantıyı doğrulayın
9. Gelecekteki bakım için kapsamlı devre etiketlemesi uygulayın
10. Bakım protokolünün bir parçası olarak periyodik muayene ve yeniden torklama planlayın

TB7760 Avantajı: Kompakt Tasarımda Yüksek Akım Performansı

Kompakt çok konumlu bir formatta önemli akım kapasitesi gerektiren endüstriyel uygulamalar için TB7760 Seramik Terminal Bloğu olağanüstü bir performans ve verimlilik dengesi sunar. Pozisyon başına 60A değerine sahip yedi pozisyonlu konfigürasyonu, zorlu endüstriyel uygulamalar için gereken kapasiteyi sağlarken daha büyük modellere göre daha az panel alanı gerektirir. Seramik yapı, olağanüstü sıcaklık direnci ve elektrik izolasyonu sağlayarak, sistem çalışma süresinin kritik olduğu ve bakım fırsatlarının sınırlı olduğu endüstriyel ortamların talep ettiği güvenilirliği sağlar.

Üstün yapı kalitesi, ağır hizmet bileşenleri ve profesyonel yüksek akım kurulumları için optimize edilmiş tasarımı ile TB7760, akım kapasitesi ve bağlantı güvenilirliğinden ödün verilemeyecek endüstriyel güç dağıtım uygulamaları için seçkin mühendislerin tercihini temsil eder.
