TB101040 Seramik Terminal Bloğu

TB101040 Seramik Terminal Bloğu, üstün güvenilirliğe sahip birden fazla bağlantı noktası gerektiren zorlu endüstriyel uygulamalar için özel olarak tasarlanmış, yüksek yoğunluklu güç dağıtımı için birinci sınıf bir çözümü temsil eder. Bu profesyonel sınıf 10 konumlu terminal bloğu, sağlam 40A akım değerini olağanüstü termal stabilite ve olağanüstü elektrik yalıtım özellikleriyle birleştirerek, bağlantı bütünlüğü ve güvenliğin temel gereksinimler olduğu karmaşık kontrol sistemleri üzerinde çalışan mühendisler ve elektrikçiler için ideal seçimdir.

Endüstriyel Güç Dağıtımı için Gelişmiş Lineer Tasarım

TB101040, kontrol panellerinde ve dağıtım sistemlerinde optimum bağlantı kapasitesi sağlamak için tasarlanmış hassas bir şekilde tasarlanmış 10 içeri-10 dışarı doğrusal yapılandırmaya sahiptir. Yüksek frekanslı seramik malzemeden üretilen bu terminal bloğu, yüksek sıcaklıktaki endüstriyel ortamlarda geleneksel plastik alternatiflerinden önemli ölçüde daha iyi performans gösteren üstün yalıtım özellikleri sunar. Seramik muhafaza, 750°C'ye kadar aşırı sıcaklık koşullarında bile yaşlanma, çatlama ve deformasyona karşı tam direnç sağlayarak kritik endüstriyel elektrik bağlantıları için uzun vadeli stabilite ve güvenliği garanti eder.

Her bir terminal bloğu, optimum elektrik performansı için önemli bakır iletkenlere ve dayanıklı kaplama metalden üretilmiş M5 uyumlu vidalı terminallere sahip yirmi hassas mühendislik ürünü bağlantı noktası içerir. Bu endüstriyel sınıf yapı, zaman içinde gevşemeden titreşime ve termal döngüye dayanan güvenli ve güvenilir kablo kelepçesi sağlar ve bağlantı bütünlüğünün kritik olduğu zorlu uygulamalarda on devrenin tamamında tutarlı elektrik teması sağlar.

Temel Özellikler ve Teknik Avantajlar

• Yüksek Yoğunluklu Bağlantı Tasarımı: On konumlu tasarım, kompakt bir lineer terminal bloğunda kapsamlı güç dağıtım yetenekleri sağlar
• Önemli Mevcut Kapasite: Pozisyon başına 40A değeri, endüstriyel kontrol ve güç uygulamaları için yeterli kapasite sağlar
• Optimize Edilmiş Doğrusal Konfigürasyon: 160 mm uzunluk, güvenli sonlandırmalar için uygun aralıkları korurken on tam pozisyonu barındırır
• Geliştirilmiş Montaj Sistemi: Kontrol panellerinde güvenli ve standart kurulum için dahili 144 mm aralıklı montaj delikleri
• M5 Vida Uyumluluğu: Endüstriyel sınıf M5 vidalı terminaller, güvenli bağlantıları korumak için gelişmiş sıkıştırma kuvveti sağlar
• Üstün Sıcaklık Dayanımı: Seramik yapı, 750°C'ye kadar sıcaklıklarda sürekli çalışmaya dayanır ve plastik klemenslerin kapasitesini çok aşar
• Mükemmel Elektrik Yalıtımı: Seramik malzeme olağanüstü dielektrik dayanımı sağlar ve bitişik konumlar arasında akım sızıntısını önler
• Alev Geciktirici: Doğal olarak yangına dayanıklı malzeme, kritik kurulumlarda tutuşma veya alev yayılması riskini ortadan kaldırır
• Kimyasal Direnç: Yağlara, solventlere ve çoğu endüstriyel kimyasala karşı dayanıklıdır ve zorlu ortamlarda dayanıklılık sağlar

Teknik Özellikler

TB101040 Detaylı Özellikler:

• Model Numarası: TB101040
• Konfigürasyon: 10 giriş, 10 çıkış (20 bağlantı noktası)
• Güncel Değerlendirme: Pozisyon başına 40A

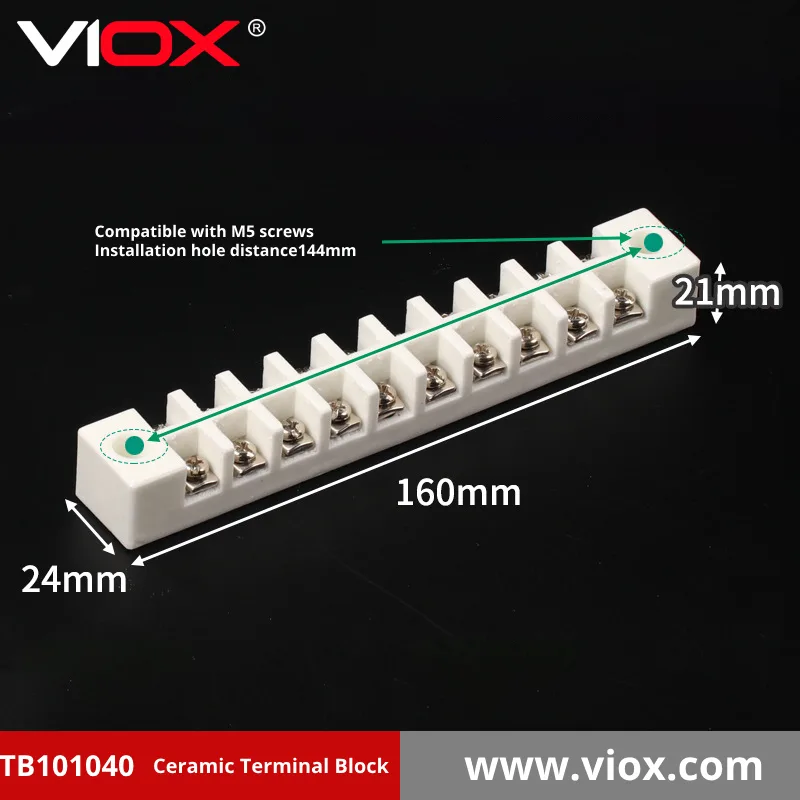

• Boyutlar: 160mm (U) × 24mm (G) × 21mm (Y)
• Gövde Malzemesi: Yüksek frekanslı seramik
• İletken Malzeme: Bakır çekirdek
• Vida Tipi: M5
• Montaj Mesafesi: 144 mm merkezden merkeze
• Uyumlu Kablo Tipleri: Hem yumuşak hem de sert teller için uygundur
• Maksimum Çalışma Sıcaklığı: 750°C
• Dielektrik Dayanımı: 3.5kV
• İzolasyon Direnci: 500VDC'de >2000MΩ
• Gerilim Değeri: 600V AC/DC

Endüstriyel Uygulamalar

TB101040 Seramik Terminal Bloğu, tutarlı güvenilirliğe sahip birden fazla bağlantı noktası gerektiren endüstriyel uygulamalar için özel olarak tasarlanmıştır:

• Endüstriyel Kontrol Sistemleri: Karmaşık otomasyon ve kontrol uygulamaları için dağıtım rayları
• Üretim Ekipmanları: Üretim makineleri ve montaj ekipmanlarında güç dağıtımı
• Elektrik Panoları: Elektrik dağıtım sistemleri için merkezi bağlantı noktaları
• HVAC Sistemleri: Endüstriyel ısıtma, havalandırma ve soğutma ekipmanları için çoklu bağlantı noktaları
• Motor Kontrol Merkezleri: Endüstriyel motor kontrol uygulamaları için bağlantı noktaları
• Makine Aletleri: Endüstriyel işleme ve imalat ekipmanlarında güç dağıtımı
• Ulaşım Sistemleri: Demiryolu ve ulaşım altyapısında güç dağıtımı
• Süreç Kontrolü: Endüstriyel süreç izleme ve kontrolü için merkezi bağlantılar

Profesyonel Kurulum Yönergeleri

Endüstriyel kurulumlarda optimum performans ve güvenilirlik için bu özel yönergeleri izleyin:

1. Sağlanan 144 mm montaj deliklerini kullanarak temiz, düz bir yüzeye güvenli bir şekilde monte edin
2. Uygun ısı dağılımı için terminal bloğu etrafında minimum 25 mm boşluk bırakın
3. Kabloları uygun uzunlukta soyun (tipik olarak 8-10 mm)
4. Kabloları yerleştirmeden önce M5 terminal vidalarını tamamen gevşetin
5. İletkenleri terminal açıklıklarına tamamen yerleştirin
6. M5 vidaları 1,8-2,2 N-m torkla sıkın
7. Görsel inceleme ve mekanik testler yoluyla güvenli bağlantıyı doğrulayın
8. Gelecekteki bakım için kapsamlı devre etiketlemesi uygulayın
9. Bakım protokolünün bir parçası olarak periyodik muayene ve yeniden torklama planlayın

TB101040 Avantajı: Optimize Edilmiş Endüstriyel Bağlantı Çözümü

Modern bir konfigürasyonda birden fazla bağlantı noktası gerektiren elektrik sistemleri için TB101040 Seramik Terminal Bloğu, bağlantı kapasitesi ve kurulum verimliliği arasında optimum bir denge sağlar. On konumlu tasarımı, endüstriyel güç dağıtımı için olağanüstü esneklik sağlarken, daha büyük modellere göre daha az panel alanı gerektirir, bu da onu panel alanının önemli olduğu uygulamalar için ideal seçim haline getirir. Seramik yapı, olağanüstü sıcaklık direnci ve elektrik izolasyonu sağlayarak sistem çalışma süresinin kritik olduğu ve bakım fırsatlarının sınırlı olduğu endüstriyel ortamların talep ettiği güvenilirliği sağlar.

Üstün yapı kalitesi, endüstriyel sınıf bileşenleri ve profesyonel kurulum için optimize edilmiş tasarımı ile TB101040, bağlantı güvenilirliğinden ödün verilemeyecek orta ölçekli endüstriyel güç dağıtım uygulamaları için seçici mühendislerin tercihini temsil eder.
