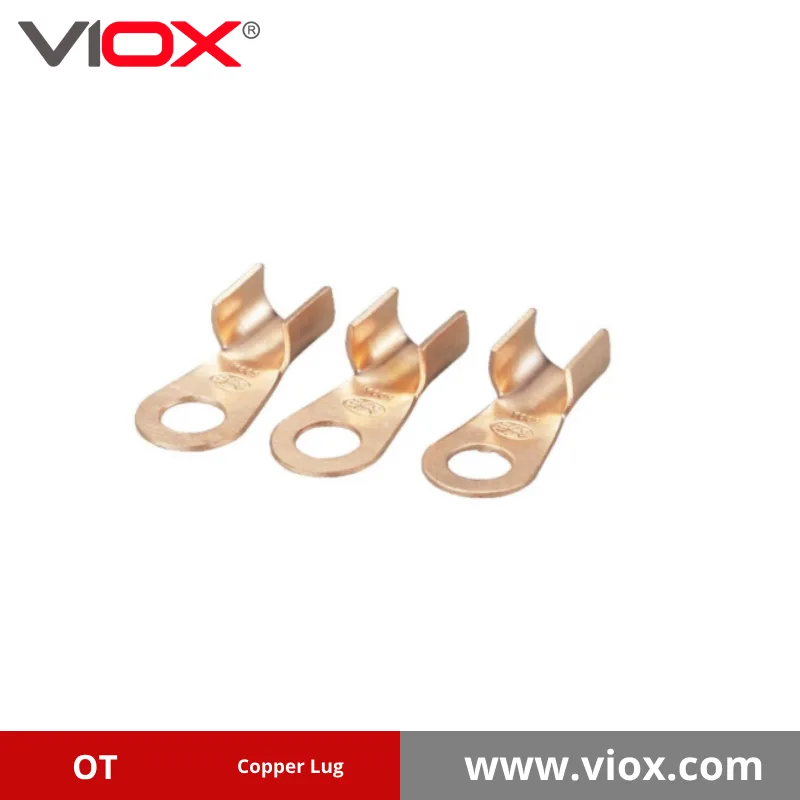

OT Bakır Pabuç

VIOX OT Bakır Pabuçlar: Genel elektrik sonlandırması için güvenilir seçiminiz. Kolay kablo yerleştirme için açık namlu tasarımına sahip bu damgalı, kalay kaplı bakır pabuçlar, kontrol panelleri, cihazlar ve elektronikler için uygun maliyetli bir çözüm sunar. Güvenilir bağlantılar basitleştirilmiştir.

İhtiyaçlarınızı gönderin, 12 saat içinde sizin için teklif verelim

Elektrikli bileşenlerin geniş ortamında, iş için doğru terminali seçmek, güvenli, güvenilir ve verimli bağlantılar sağlamak için çok önemlidir. VIOX şunları sunar OT Bakır Pabuç serisi, bakır iletkenlerin basit ve etkili bir şekilde sonlandırılması için tasarlanmış çok yönlü ve yaygın olarak kullanılan bir elektrik terminali türüdür. Temel bir elektrik terminali türü olarak bakır pabuçGenellikle "Açık Tip" veya "Açık Barrel" pabuç olarak adlandırılan OT serisi, çok sayıda kablolama uygulaması için pratik ve uygun maliyetli bir çözüm sunar.

Ne ayırt eder OT Bakır Pabuç SC ya da JG serisi gibi diğer yaygın tiplerden farklı mıdır? Birincil fark yapısında yatmaktadır. SC/JG pabuçları bakır borudan oluşturulmuş kapalı, dikişsiz bir namluya sahipken, OT pabucu tipik olarak bakır levhanın damgalanması ve şekillendirilmesiyle üretilir. Bu işlem, açık dikişli veya U şeklinde kanallı bir namlu ile sonuçlanır. Bu "açık namlu" tasarımı OT serisinin belirleyici özelliğidir ve uygulama aralığını ve montaj yöntemini etkiler.

OT Bakır Pabuçların Temel Özellikleri ve Mühendislik Yönleri

Ağır hizmet tipi boru şeklindeki pabuçlara kıyasla daha basit yapılarına rağmen, VIOX OT Bakır Pabuçlar amaçlanan uygulamalarda güvenilir performans için tasarlanmıştır. Temel özellikler şunlardır:

İletken Malzeme: Kaliteli bakırdan üretilen OT pabuçları, iyi elektrik iletkenliği sağlayarak verimli akım akışı sağlar ve bağlantı boyunca voltaj düşüşünü en aza indirir. Bu, sinyal bütünlüğünü ve güç verimliliğini korumak için gereklidir.
Açık Fıçı Tasarımı: U şeklindeki veya açık dikişli namlu, özellikle çok telli iletkenlerde tel yerleştirme işlemini basitleştirir. Sıkma işleminden önce tel yerleşiminin görsel olarak kolayca onaylanmasını sağlar. Bu tasarım genellikle otomatik veya yüksek hızlı montaj işlemlerini daha uygulanabilir hale getirir.
Damgalı Yapı: Damgalama yoluyla üretim verimli bir süreçtir ve OT pabuçlarını genellikle yüksek hacimli uygulamalar veya bütçe kaygıları olan projeler için uygun maliyetli bir seçim haline getirir.
Korozyon Direnci (Tipik Olarak Kalay Kaplama): VIOX OT Bakır Pabuçları genellikle kalay kaplamalı olarak mevcuttur. Bu kaplama, oksidasyon ve korozyona karşı iyi bir koruma sağlayarak bağlantının hizmet ömrünü uzatır ve özellikle orta derecede nemli veya endüstriyel ortamlarda zaman içinde istikrarlı elektrik performansı sağlar.
Basitleştirilmiş Sıkma: Açık namlu tasarımı tipik olarak kapalı namlu pabuçları için kullanılan altıgen kalıplar yerine girinti tarzı veya kazık kıvırma aletleri ile kullanılmak üzere tasarlanmıştır. Bu, bazen belirli montaj hatları veya saha onarımları için takım gereksinimlerini basitleştirebilir.
Boyut Aralığı (Genellikle Amper Dereceli): OT serisi, farklı bağlantı noktalarına uyum sağlamak için belirli saplama deliği çapları (Φ) ile birlikte genellikle bir akım derecesi (örn. OT-10A, OT-100A) veya nominal boyut kategorisi ile belirtilen çeşitli boyutlarda mevcuttur.

Doğru Uygulamayı Seçmek: OT Bakır Pabuçlar Ne Zaman Kullanılmalı?

Bu OT Açık Namlu Bakır Pabuç çeşitli genel amaçlı elektrik bağlantısı ihtiyaçları için mükemmel bir seçimdir. Özellikle aşağıdakiler için çok uygundur:

Kontrol paneli kablolaması ve dahili bağlantılar
Otomotiv yardımcı devreleri ve kablo demetleri
Beyaz eşya imalatı ve onarımı
Tüketici elektroniği
Telekomünikasyon dağıtım çerçeveleri
Hobi elektroniği ve prototipleme
Aşırı mekanik stres veya çevresel sızdırmazlığın birincil gereklilikler olmadığı genel elektrik bağlantıları.

Kullanım amaçlarına göre sağlam olsa da, açık namlu tasarımı genellikle kapalı namlulu, ağır hizmet tipi pabuçlara (SC veya JG serisi gibi) kıyasla daha az çekme mukavemeti ve çevresel sızdırmazlık sağlar. Bu nedenle, yüksek titreşimli, yüksek akımlı veya çevre koşullarına maruz kalan uygulamalar için kapalı namlulu bir pabuç daha uygun bir mühendislik seçimi olabilir.

OT Bakır Pabuç Teknik Özellikleri

Doğru OT pabuç boyutunu seçmek, pabucun kapasitesini ve saplama deliği boyutunu uygulamanızın özel gereksinimleriyle eşleştirmeyi içerir. Aşağıdaki tablo VIOX OT Bakır Pabuç serisinin boyutlarını detaylandırmaktadır:

Model	Φ (mm)	H (mm)	L (mm)	R (mm)	R1 (mm)	A (mm)
OT-10A	5.2	6.0	19.0	4.5	2.0	0.8
OT-20A	6.5	7.0	22.5	5.5	2.5	1.0
OT-30A	6.5	8.2	24.8	5.8	3.2	1.2
OT-40A	6.5	9.0	25.7	6.2	3.5	1.2
OT-50A	8.2	9.0	29.5	6.5	3.5	1.2
OT-60A	8.5	10.0	30.0	7.0	4.0	1.4
OT-80A	8.5	11.0	33.0	8.0	4.5	1.5
OT-100A	8.5	12.0	37.5	8.5	5.0	1.5
OT-150A	10.5	12.0	40.0	9.0	5.5	1.6
OT-200A	10.5	14.0	43.0	10.0	6.0	1.7
OT-250A	10.5	15.5	46.5	10.5	6.5	2.0
OT-300A	12.5	16.0	51.5	11.5	7.0	2.0
OT-400A	14.5	18.0	56.0	13.0	8.0	2.2
OT-500A	14.5	20.0	60.5	14.5	8.5	2.4
OT-600A	16.5	22.0	66.5	16.0	10.5	2.8
OT-800A	18.5	26.0	78.5	17.5	14.0	3.2
OT-1000A	18.5	33.0	86.5	20.5	15.5	3.8

Tablo Göstergesi (referans diyagramı): Φ: Saplama Deliği Çapı; H: Avuç İçi Genişliği; L: Toplam Uzunluk; R: Namlu Eğrisinin/Formunun Dış Yarıçapı; R1: Namlu Eğrisinin/Formunun İç Yarıçapı; A: Malzeme Kalınlığı. Tüm boyutlar mm cinsindendir. Model numarası (örn. OT-10A) tipik olarak nominal akım değerini veya boyut kategorisini gösterir.

OT Bakır Pabuç Boyutları

OT Bakır Pabuçlar için Montaj Yönergeleri

Doğru kurulum, aşağıdakilerin avantajlarından yararlanmanın anahtarıdır OT bakır terminal:

Tel Hazırlama: İletken yalıtımını uygun uzunlukta, tipik olarak namlu temas yüzeyinden biraz daha uzun olacak şekilde soyun. Bakır tellerin temiz olduğundan emin olun.
Tel Yerleştirme: Soyulmuş iletken tellerini pabucun açık U şeklindeki kovanına yerleştirin. Tüm tellerin kanal içinde bulunduğundan emin olun.
Alet Seçimi: Açık namlulu terminaller için tasarlanmış bir sıkma aleti seçin (genellikle girinti tarzı veya F-sıkma/staking aleti). Aletin kapasitesinin pabuç ve kablo boyutuyla eşleştiğinden emin olun.
Sıkma İşlemi: Pabuç namlusunu (tel takılı halde) sıkma aleti yuvasına doğru şekilde yerleştirin. Kıvrım oluşturmak için aleti çalıştırın. Alet tipik olarak açık namlu kenarlarını içe doğru kıvırarak iletken tellere güvenli bir şekilde girer.
Teftiş: Kıvrımın düzgün olup olmadığını gözle kontrol edin ve telin güvenli bir şekilde yakalandığından emin olun. Mekanik güvenliği doğrulamak için teli hafifçe çekin. Kıvrımın namluyu telin üzerine etkili bir şekilde sıkıştırdığından emin olun.
Montaj: Pabucun düz avuç içini (dilini) uygun boyutta vida veya cıvata kullanarak terminal noktasına sabitleyin ve temiz bir temas yüzeyi sağlayın.

VIOX: Kaliteli OT Bakır Pabuçlar için Kaynağınız

VIOX olarak, aşağıdaki gibi standart bileşenlerin bile OT Bakır Pabuç tutarlı kalite ve güvenilirlik gerektirir. OT serisi pabuçlarımızın genel amaçlı elektrik bağlantısı ihtiyaçlarınız için güvenilir performans sağlayacak şekilde üretildiğinden emin oluruz. Biz sunuyoruz:

Tutarlı kalite kontrolü
Geniş bir boyut ve değer yelpazesi
Uygun maliyetli çözümler
Güvenilir stok mevcudiyeti

İster kontrol panelleri inşa ediyor, ister kablo demetlerini monte ediyor veya genel elektrik işleri yapıyor olun, VIOX OT Bakır Pabuçları pratik ve verimli bir sonlandırma çözümü sunar.

OT Bakır Pabuç tekliflerimiz hakkında daha fazla bilgi edinmek, numune veya fiyat teklifi istemek veya özel bileşen gereksinimlerinizi nasıl destekleyebileceğimizi görüşmek için bugün VIOX ile iletişime geçin.
