Yedek güç dünyasında, çoğu şartnameci amper değerleri veya muhafaza tipleri üzerinde takıntılıdır. Ancak, tesisinizin sorunsuz bir devir teslim mi yoksa yıkıcı bir yeniden başlatma mı yaşayacağını belirleyen en kritik faktör, anahtarlama mantığıdır: Açık Geçiş - Kapalı Geçiş.
Panel üreticileri ve tesis yöneticileri için, arasındaki farkı anlamak “Önce Kır, Sonra Yap” ve “Önce Yap, Sonra Kır” sadece terminoloji ile ilgili değil, aynı zamanda ekipman hasarını önlemek, güvenlik uyumluluğunu sağlamak ve proje maliyetlerini optimize etmekle ilgilidir.
Bu kılavuz, doğru olanı belirtmenize yardımcı olmak için her iki geçiş türü için teknik farklılıkları, operasyonel riskleri ve ideal uygulamaları analiz eder. Otomatik Transfer Anahtarı (ATS) projeniz için.
Açık Geçiş Transferi Nedir? (Önce Kır, Sonra Yap)
Açık Geçiş, ATS uygulamalarının 'ından fazlası için endüstri standardıdır. Adından da anlaşılacağı gibi, bu mantık yedek kaynağa bağlantıyı kapatmadan önce birincil güç kaynağına olan bağlantıyı fiziksel olarak açar.
Mühendislik terimleriyle, bu bir “Önce Kır, Sonra Yap” dizisidir. Yükün her iki kaynaktan da bağlantısının kesildiği belirli bir zaman anı vardır - “ölü bant” veya “kapalı kalma süresi” olarak bilinir. Bu aralık sırasında, yük anlık bir güç kaybı yaşar.
“Güç kaybı” olumsuz görünse de, Açık Geçiş aslında genel uygulamalar için en güvenli ve en sağlam yöntemdir, çünkü şebeke beslemesi ve jeneratör beslemesinin asla aynı anda bağlanmamasını garanti eder. Bu, karmaşık senkronizasyona ihtiyaç duymadan geri besleme veya kısa devre riskini ortadan kaldırır.
Açık Geçiş, yük tipinize bağlı olarak tipik olarak iki varyasyonda gelir:
1. Standart Açık Geçiş (Faz İçi)
Bu en yaygın konfigürasyondur. ATS denetleyicisi her iki kaynağın faz açısını izler. Jeneratör hızlandıktan ve fazlar kabaca hizalandıktan sonra, anahtar hızla A Kaynağından B Kaynağına geçer.
- Süre: Kesinti tipik olarak 100 milisaniyeden daha kısa sürer (ATS'nin PC Sınıfı ve CB Sınıfı gibi mekanik yapısına bağlı olarak).).
- En İyisi: Işıklandırma, ısıtma ve ışıkların yanıp sönmesinin kabul edilebilir olduğu genel ofis devreleri gibi dirençli yükler.
2. Gecikmeli Açık Geçiş (Programlanmış Geçiş)
Büyük motorları (pompalar, fanlar, kompresörler) içeren endüstriyel uygulamalar için, standart bir hızlı anahtar tehlikeli olabilir. Dönen bir motorun bağlantısı kesildiğinde, artık voltaj (Geri EMF) üretir. ATS, motoru faz dışındayken çok hızlı bir şekilde yeni güç kaynağına yeniden bağlarsa, ortaya çıkan tork şoku tahrik millerini kırabilir veya dişlileri sıyırabilir.
Gecikmeli Açık Geçiş, “Kapalı” (nötr) konumunda kasıtlı bir duraklama (genellikle saniyelerden dakikalara kadar ayarlanabilir) sağlayarak bunu çözer.
- Mantık: A Kaynağının Bağlantısını Kes → Nötrde Bekle (motor alanının azalmasına izin ver) → B Kaynağını Bağla.
- En İyisi: HVAC sistemleri, su arıtma tesisleri ve endüstriyel üretim hatları.
Kapalı Geçiş Transferi Nedir? (Önce Yap, Sonra Kır)
20 milisaniyelik bir güç yanıp sönmesinin bile kabul edilemez olduğu görev açısından kritik tesisler için, Kapalı Geçiş mühendislik çözümüdür. Açık Geçiş'in aksine, Kapalı Geçiş mantığı bir “Önce Yap, Sonra Kır” dizisi kullanır.
ATS denetleyicisi, yedek jeneratörü şebeke ile senkronize eder ve birincil kaynağın bağlantısını kesmeden önce her iki kaynağı da anlık olarak paralel olarak bağlar.
“Sıfır Kesinti” Mekanizması

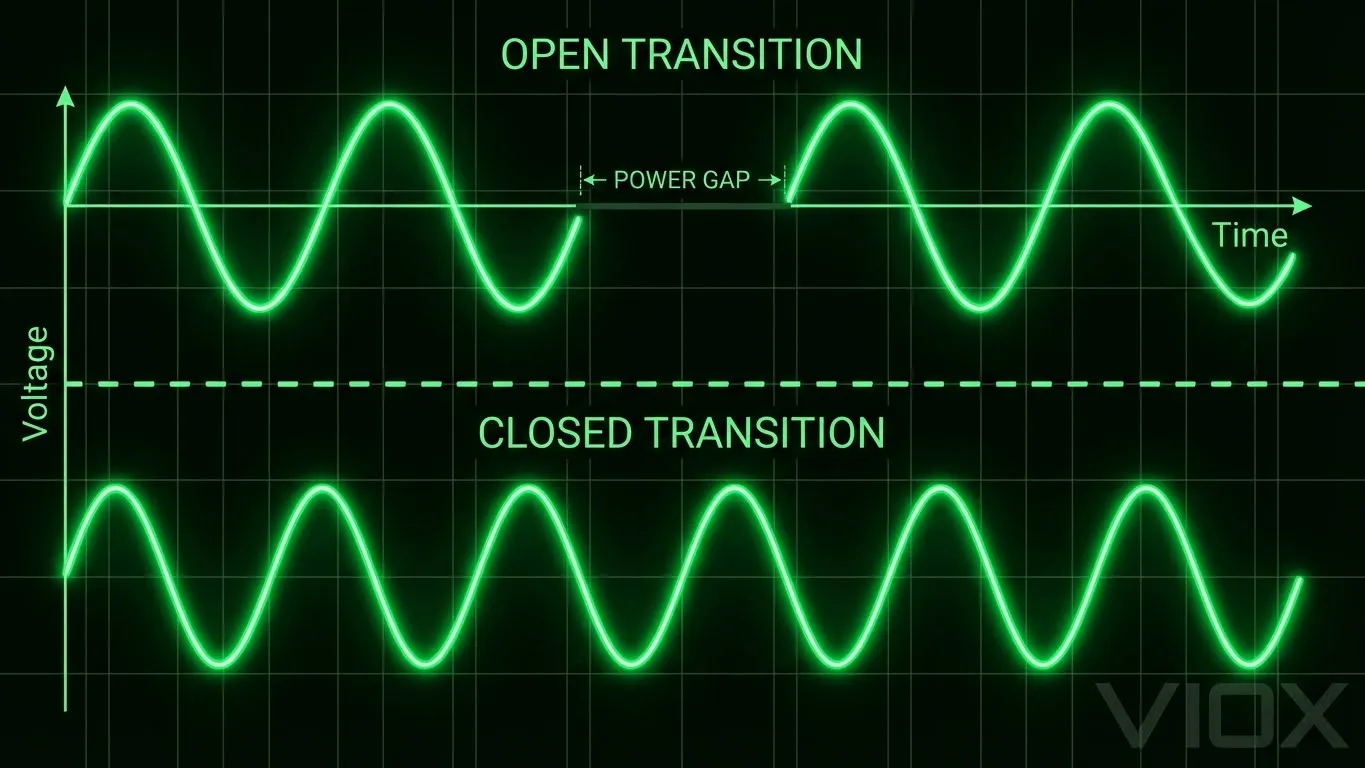

Transfer sırasında, elektrik yükünün hem şebeke hem de jeneratör tarafından aynı anda sağlandığı kısa bir örtüşme (tipik olarak 100 milisaniyeden az) vardır. Devre hiç kesilmediği için, aşağı akış yükleri sıfır kesinti. görür. Işıklar titremez ve hassas tıbbi veya BT ekipmanları bir UPS geçişine ihtiyaç duymadan çalışmaya devam eder.
Senkronizasyonun Kritik Rolü
Kapalı Geçiş, sadece iki anahtarı kapatmak kadar basit değildir. Senkronize edilmemiş iki güç kaynağını bağlarsanız, sonuç jeneratör ve şalt cihazlarında feci hasar olabilir. ATS bağlantıyı “Yapmadan” önce, denetleyici şebeke ve Jeneratör arasında üç parametreyi aktif olarak izlemeli ve eşleştirmelidir:
- Voltaj Farkı: ±%5 içinde olmalıdır.
- Frekans Farkı: ±0,2 Hz içinde olmalıdır.
- Faz Açısı: ±5 elektrik derecesi içinde olmalıdır.
Arıza Akımı Değerleri Neden Önemlidir?
Her iki kaynak da paralel bağlandığında, potansiyel kısa devre akımı iki katına çıkar (Şebeke akımı + Jeneratör akımı). Bu nedenle, ATS ve aşağı akış koruması, bu potansiyel enerji patlamasını kaldıracak kadar yeterli bir SCCR (Kısa Devre Akımı Değeri) değerine sahip olmalıdır.
Yan Yana Karşılaştırma: Açık ve Kapalı Geçiş
Tek hat şemanıza hangi mantığın uyduğuna karar vermenize yardımcı olmak için, teknik özelliklerin doğrudan bir karşılaştırması aşağıdadır.
| Özellik | Açık Geçiş (Önce Kır, Sonra Yap) | Kapalı Geçiş (Kırılmadan Önce Yap) |
|---|---|---|
| Anahtarlama Sırası | A Kaynağını Kır → Bekle → B Kaynağını Yap | B Kaynağını Yap (Paralel) → A Kaynağını Kır |
| Güç Kesintisi | Evet (Yaklaşık 30ms – 100ms) | Hayır (0ms) |
| Senkronizasyon | Gerekli Değil (Faz içi monitör isteğe bağlı) | Zorunlu (Aktif Senk Kontrolü) |
| Şebeke Onayı | Genellikle Gerekli Değil | Kesinlikle Gerekli |
| Ekipman Maliyeti | Düşük / Standart | Yüksek ( – prim) |
| Karmaşıklık | Düşük (Tak ve Çalıştır) | Yüksek (Devreye alma gerektirir) |
| Güvenlik Arıza Modu | Transfer edilemiyor | Açık Geçişe Döner |
| İdealdir | Konut, Ticari, Endüstriyel Motorlar | Hastaneler, Veri Merkezleri, Şebeke Etkileşimli Jeneratör |
Seçim Kılavuzu: Uygulamanız İçin Doğru Mantığı Seçme
Açık ve Kapalı geçiş arasında seçim yapmak sadece bütçe ile ilgili değildir; anahtarın yeteneklerini yükünüzün toleransına uydurmakla ilgilidir. İşte hızlı bir karar çerçevesi:
1. Konut ve Hafif Ticari → Açık Geçişi Seçin
Evler, küçük ofisler ve perakende mağazaları için, Kapalı Geçişin maliyeti (ve kamu hizmeti evrak işlerinin baş ağrısı) nadiren haklı çıkar. Jeneratörün devraldığı zaman 1 saniyelik bir güç kırpması, kritik bir arıza değil, küçük bir rahatsızlıktır.
2. Endüstriyel Üretim → Gecikmeli Açık Geçişi Seçin
Tesisiniz pompalar, soğutucular veya konveyör bantları gibi büyük endüktif yükler çalıştırıyorsa, standart hızlı anahtarlama tehlikelidir. Mutlaka Kapalı Geçişe ihtiyacınız yoktur. Bunun yerine, bir programlanabilir merkez-kapalı gecikmesi (Nötr konum gecikmesi) ile motorların güvenli bir şekilde durmasını sağlamak için Açık Geçişli bir ATS belirtin.
3. Sağlık ve Veri Merkezleri → Kapalı Geçişi Seçin
Tier 3/4 veri merkezleri, ameliyathaneler veya yoğun bakım üniteleri için güç kalitesi çok önemlidir. UPS sistemleri boşluğu doldurmasına rağmen, jeneratörleri herhangi bir kesinti riski olmadan yük altında test etme yeteneği, Kapalı Geçişi altın standart yapar.
Mühendisin Notu: Kapalı Geçişi Statik Transfer Anahtarı (STS) ile karıştırmayın. Kapalı Geçiş sorunsuz olsa da, hala mekanik bir anahtarlama işlemidir. Mekanik temas hareketinin mikro titreşimlerine bile tahammül edemeyen ultra hassas BT yükleri için bir Statik Transfer Anahtarını düşünmelisiniz. ATS ve STS'nin ayrıntılı karşılaştırmasını buradan okuyun.
Mekanik Yapı Önemlidir: Mantık ve Donanım
“Açık” veya “Kapalı” geçişin yalnızca operasyonel sırayı (yazılım mantığı) ifade ettiğini hatırlamak önemlidir. Yine de bu sırayı yürütmek için doğru mekanik donanımı seçmeniz gerekir. Bir ATS, iki ana mekanik tip kullanılarak oluşturulabilir:
- PC Sınıfı (Selenoid/Tek parça): Yüksek dayanıklılık, daha hızlı anahtarlama, tamamen transfer için tasarlanmıştır.
- CB Sınıfı (Devre Kesici tabanlı): Aşırı akım koruması içerir ancak anahtarlama mekanizması olarak işlev görür.
Gerekli geçiş mantığınızı hangi mekanik yapının desteklediğinden emin değilseniz, önce temel donanım farklılıklarını gözden geçirmelisiniz: Kılavuzu Okuyun: PC Sınıfı ve CB Sınıfı ATS Seçim Kılavuzu.
Neden VIOX ATS Çözümleri Güvenilir Anahtarlamayı Sağlar?
Açık veya Kapalı geçişi seçerseniz seçin, fiziksel transfer anı elektrik kontakları üzerinde stres yaratır. VIOX'ta, Otomatik Transfer Anahtarlarımızı yüksek stresli anahtarlama kategorilerine (AC-33A/B) dayanacak şekilde tasarlıyoruz:
- Gümüş Alaşımlı Kontaklar: Yüksek akımlı transferler sırasında temas direncini en aza indirmek ve kaynaklanmayı önlemek için yüksek kaliteli gümüş kontaklar kullanıyoruz.
- Gelişmiş Ark Söndürme: Ark oluklarımız, Açık Geçiş “kırma” sırasında üretilen elektrik arkını hızla soğutmak ve dağıtmak için tasarlanmıştır, bu da anahtarın ömrünü önemli ölçüde uzatır.
- Modüler Kontrol: VIOX kontrol cihazları, ayarlanabilir gecikme zamanlayıcıları sunarak, özel donanım satın almadan standart bir ATS'yi motor koruması için bir “Gecikmeli Geçiş” ünitesine dönüştürmenize olanak tanır.
Önemli Çıkarımlar
- Açık Geçiş (Önce Kırma-Sonra Yapma): En yaygın ve uygun maliyetli yöntem. Jeneratöre bağlanmadan önce yükü kısaca şebekeden ayırarak anlık bir elektrik kesintisine neden olur.
- Kapalı Geçiş (Önce Yapma-Sonra Kırma): Her iki güç kaynağının da 100 ms'den daha kısa bir süre paralel çalıştığı sorunsuz bir transfer yöntemidir. Hassas senkronizasyon gerektirir ve kritik testler için idealdir.
- Gecikmeli Geçiş Motorlar İçin Çok Önemlidir: Endüstriyel pompalar ve HVAC için, Geri EMF'den kaynaklanan mekanik hasarı önlemek için her zaman “programlanmış gecikme” ile Açık Geçiş kullanın.
- Tesisat Onayı: Kapalı Geçiş, şebekeye anlık paralel bağlantı nedeniyle genellikle yerel elektrik şirketinizden izin gerektirir.
SSS: ATS Geçiş Türleri Hakkında Sıkça Sorulan Sorular
S: Bir hastane için Açık Geçiş kullanabilir miyim?
C: Evet, ancak yalnızca yaşam güvenliği olmayan dallar için veya bir UPS (Kesintisiz Güç Kaynağı) tarafından destekleniyorsa. Ancak, jeneratörleri hastane operasyonlarını kesintiye uğratmadan test etme yeteneği için Kapalı Geçiş tercih edilir.
S: Kapalı Geçiş, bir UPS ihtiyacını ortadan kaldırır mı?
C: Tamamen değil. Kapalı Geçiş, planlı transferler (test gibi) sırasında kesintileri önler. Ancak, planlanmamış bir elektrik kesintisi sırasında, jeneratörün hala çalışmaya başlaması için zamana ihtiyacı vardır (genellikle 10 saniye). Bu başlangıç boşluğunu kapatmak için hala bir UPS'ye ihtiyacınız var.
S: Kapalı Geçiş, Açık Geçişten daha mı güvenlidir?
C: Elektriksel yalıtım açısından, Açık Geçiş daha güvenlidir çünkü iki kaynak asla temas etmez. Kapalı Geçiş, senkronizasyon başarısız olursa arıza akımları riski oluşturur, bu nedenle daha gelişmiş koruma röleleri gerektirir.
S: Bir Kapalı Geçiş ATS'si senkronize olmazsa ne olur?
C: VIOX'unkiler gibi yüksek kaliteli ATS ünitelerinde, arıza emniyetli bir mod bulunur. Belirli bir süre içinde senkronize olamazlarsa, yükün yine de güç almasını sağlamak için standart bir Açık Geçiş transferini zorlarlar, bu da anlık bir kırpma anlamına gelse bile.
Sonuç
Arasındaki seçim Açık Geçiş ve Kapalı Geçiş tek bir soruya dayanıyor: Tesisiniz bir saniyenin altında bir güç kesintisine tahammül edebilir mi?
- Eğer EVET (ve maliyet ve karmaşıklıktan tasarruf etmek istiyorsanız): Şuna bağlı kalın Açık Geçiş. Motor yükleri için bir gecikme programladığınızdan emin olun.
- Eğer HAYIR (ve jeneratörleri sorunsuz bir şekilde test etmeniz gerekiyorsa): Şuna yatırım yapın Kapalı Geçiş, ancak kamu hizmeti onaylarına ve daha yüksek başlangıç maliyetlerine hazırlıklı olun.
Hangi geçiş mantığının proje özelliklerinize uyduğundan hala emin değil misiniz? VIOX'un teknik destek ekibiyle bugün iletişime geçin. Tek Hat Şemanızı (SLD) inceleyebilir ve güvenlik ve uyumluluğu garanti eden en uygun maliyetli ATS çözümünü önerebiliriz.
