An MCB pangunahing nagbibigay ng proteksiyon laban sa sobrang karga, habang RCD, RCCB, at ang hindi gaanong tiyak na termino RCB ay nauugnay sa residual-current protection. Ang isang MCCB ay nagbibigay rin ng proteksiyon laban sa sobrang karga ngunit karaniwang ginagamit para sa mga application na may mas mataas na duty sa distribusyon. Ang isang RCBO ay pinagsasama ang residual-current, sobrang karga, at short circuit na proteksiyon sa iisang device.
Ang pinakamahalagang pagkakaiba sa MCB vs RCB ay ang fault na tinutukoy: ang MCB ay tumutugon sa overcurrent; ang residual-current device ay tumutugon sa kawalan ng balanse sa pagitan ng palabas at papasok na kuryente. Ang mga function na ito ay komplimentaryo, hindi mapagpapalit.
MCB, MCCB, RCB, RCD, RCCB, at RCBO sa Isang Tingin
| Termino | Buong anyo o teknikal na kahulugan | Pangunahing function | Integral na proteksiyon laban sa sobrang karga? | Mahalagang hangganan |
|---|---|---|---|---|
| MCB | Miniature Circuit Breaker | Nagbibigay ng proteksyon sa mga conductor ng circuit laban sa sobrang karga at short circuit | Oo | Ang isang standard na MCB ay hindi isang residual-current device |
| MCCB | Molded Case Circuit Breaker | Proteksyon sa overcurrent para sa mga distribution circuit at mas mabibigat na aplikasyon | Oo | Ang mga rating, trip function, at adjustability ay nakadepende sa produkto |
| RCB | Karaniwang pinalalawak bilang Residual Current Breaker | Karaniwang tumutukoy sa residual-current protection | Hindi malinaw mula sa termino lamang | Panrehiyon o impormal na paggamit; i-verify ang eksaktong uri ng produkto |
| RCD | Tira-Tirahan Kasalukuyang Aparato | Malawak na kategorya ng mga device na tumutugon sa residual current | Hindi kinakailangan | Maaari itong tumukoy sa isang RCCB, RCBO, o iba pang uri ng RCD |
| RCCB | Residual Current Operated Circuit-Breaker na walang Integral Overcurrent Protection | Residual-current protection | Walang | Nangangailangan ng angkop na proteksiyon laban sa sobrang karga sa arkitektura ng circuit |
| RCBO | Residual Current Operated Circuit-Breaker na may Integral Overcurrent Protection | Proteksyon ng residual-current, overload, at short-circuit | Oo | Dapat pa ring piliin batay sa current, curve, breaking capacity, uri ng RCD, at residual operating current |
Ang talahanayan ay nagbibigay ng pangunahing sagot, ngunit hindi nito ginagawang mapagpapalit ang mga device na may katulad na rating. Ang isang 40 A MCB, isang 40 A RCCB, at isang 40 A RCBO ay nagsasagawa ng iba't ibang tungkulin sa proteksiyon.
Para sa mga depinisyon na partikular sa device, tingnan ang mga gabay ng VIOX para sa Buong pangalan ng MCB, Buong anyo ng MCCB, kahulugan ng RCB, RCCB buong form, at kahulugan ng RCBO.

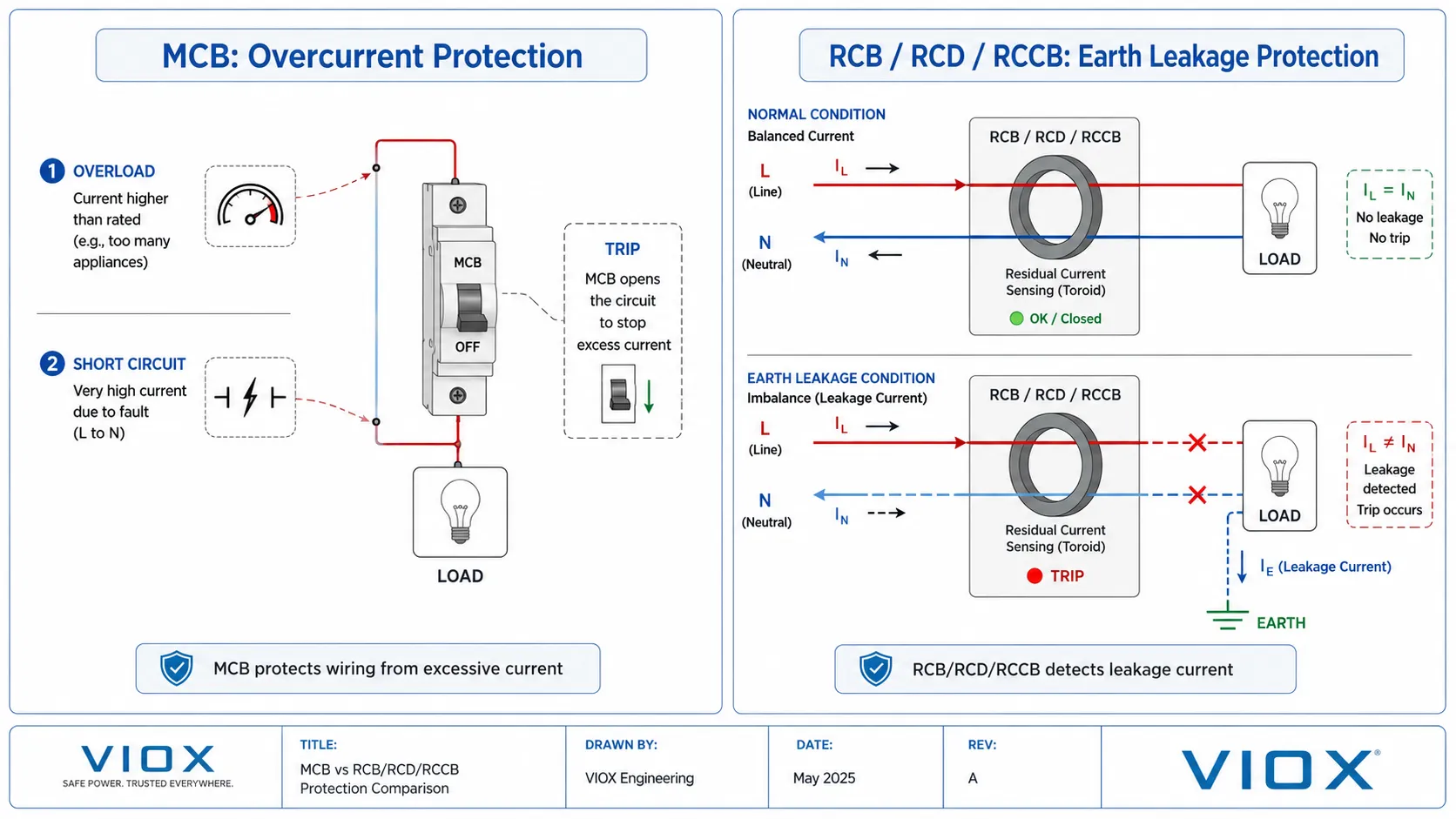

RCB vs MCB: Ano ang Pangunahing Pagkakaiba?
An MCB and an (at isang) RCB ay hindi tumutukoy sa parehong function ng proteksyon. Ang MCB ay isang tinukoy na uri ng circuit breaker para sa proteksyon laban sa sobrang karga (overcurrent). Ang RCB ay karaniwang ginagamit para sa isang device na tumutugon sa residual current, ngunit ang pagdadaglat lamang nito ay maaaring hindi tumukoy kung ang produkto ay isang RCCB, RCBO, o iba pang uri ng RCD.
| na Tanong | MCB | RCB / residual-current device |
|---|---|---|
| Ano ang minomonitor nito? | Ang kuryenteng dumadaloy sa protektadong circuit | Pagkakaiba sa pagitan ng outgoing at returning current |
| Nagti-trip ba sa matagalang sobrang karga? | Oo, ayon sa time-current characteristic nito | Kung ang mismong device lang din ang may kasamang overcurrent protection |
| Nagti-trip ba sa mataas na short circuit current? | Oo, sa loob ng rated performance nito | Kung ang mismong device lang din ang may kasamang overcurrent protection |
| Nagbibigay ba ng residual-current protection? | Walang | Oo, kapag ang RCB ay tumutukoy sa angkop na residual-current device |
| Maaari bang palitan ang isa't isa? | Walang | Walang |
Ang isang standard MCB ay hindi isang RCD at hindi nagbibigay ng karagdagang proteksyon batay sa residual current. Maaari nitong idiskonekta ang ilang earth fault kapag ang nagresultang overcurrent ay umabot sa trip threshold nito, ngunit hindi ito dapat ituring na kapalit ng isang RCCB o RCBO kung saan kinakailangan ang residual-current protection.
Sa kabilang banda, ang isang RCCB ay nakaka-detect ng residual current ngunit hindi isinasama ang proteksyon laban sa sobrang karga o short circuit. Samakatuwid, ang instalasyon ay nangangailangan ng angkop na overcurrent protection, gaya ng MCB, MCCB, o fuse, na inayos ayon sa naaangkop na disenyo at mga tagubilin ng manufacturer.
Humahantong ito sa dalawang karaniwang arkitektura:
- MCB + RCCB: hiwalay na overcurrent protection para sa mga indibidwal na circuit, na may residual-current protection na ibinibigay ng isang RCCB.
- RCBO: pinagsamang residual-current at overcurrent protection para sa protektadong circuit.
RCB, RCD, RCCB, at RCBO: Terminong Nakakatulong Upang Maiwasan ang mga Pagkakamali sa Espesipikasyon
Ang mga termino para sa residual-current ay magkakaugnay, ngunit hindi sila eksaktong kasingkahulugan.
Ang RCD ang Malawak na Kategorya
RCD ay nangangahulugang Residual Current Device. Inilalarawan nito ang mas malawak na pamilya ng mga device na tumutugon sa residual current. Hindi nito, sa sarili nito, sinasabi kung ang device ay may kasamang overcurrent protection.
Kapag ang isang drawing o specification ay humihingi lamang ng “RCD,” ang susunod na tanong ay dapat: anong uri ng RCD at anong standard ng produkto?
Ang RCCB ay walang Integral Overcurrent Protection
An RCCB ay isang Residual Current Operated Circuit-Breaker wala Integral Overcurrent Protection. Sinusubaybayan nito ang residual current at binubuksan ang circuit kapag naabot ng mga operating condition ang criteria nito para mag-trip.
Ang isang RCCB ay maaaring magbigay ng proteksiyon laban sa fault base sa residual current at, kung kinakailangan ng mga naaangkop na panuntunan sa pag-install, karagdagang proteksiyon. Hindi ito dapat ilarawan bilang ganap na proteksiyon laban sa electric shock: ang pagiging epektibo nito ay nakadepende sa napiling residual operating current, uri ng device, pagkakaayos ng circuit, kondisyon ng pag-install, at mga naaangkop na panuntunan.
Pinagsasama ng RCBO ang parehong pamilya ng proteksiyon
An RCBO ay isang Residual Current Operated Circuit-Breaker kasama Integral Overcurrent Protection. Pinagsasama nito ang:
- residual-current detection;
- sobrang karga na proteksiyon; at
- short-circuit na proteksiyon.
Ang functional combination na iyon ay hindi nangangahulugang angkop ang bawat RCBO sa bawat circuit. Ang napiling produkto ay dapat pa ring tumugma sa boltahe ng sistemang elektrikal, rated current, time-current characteristic, breaking capacity, residual operating current, residual-current type, pole configuration, at naaangkop na standard.
Ang RCB ay isang malabong terminong pang-merkado
RCB ay madalas na binibigyang-kahulugan bilang Residual Current Breaker, ngunit ang paggamit nito ay nagbabago depende sa merkado, supplier, at dokumento. Maaari itong gamitin nang kaswal para sa isang RCCB, isang RCD, o residual-current protection sa pangkalahatan.
Para sa engineering at procurement, huwag mag-apruba ng device base lamang sa mga titik na “RCB”. Kumpirmahin ang:
- ang buong pagtatalaga ng produkto;
- kung kasama ang integral na proteksiyon sa sobrang karga (overcurrent protection);
- ang ipinahayag na pamantayan ng produkto;
- ang rated residual operating current at uri ng RCD; at
- ang mga tagubilin sa wiring at aplikasyon ng tagagawa.
Paalala sa merkado: This article uses IEC terminology. North American GFCI and GFPE terminology, product standards, trip thresholds, and application requirements are not direct one-to-one equivalents of IEC RCCB and RCBO categories. Always select devices according to the standards and installation rules applicable to the project market.
RCCB vs RCBO: Residual-Current Lamang o Pinagsamang Proteksiyon
Ang pangunahing pagkakaiba sa pagitan ng RCCB at RCBO ay ang integral overcurrent protection.
| Selection factor | RCCB | RCBO |
|---|---|---|
| Residual-current protection | Oo | Oo |
| Integral overload protection | Walang | Oo |
| Integral short-circuit protection | Walang | Oo |
| Arkitektura ng proteksyon | Ginagamit kasama ang angkop na hiwalay na overcurrent protection | Pinagsasama ang mga function ng residual-current at overcurrent para sa circuit |
| Pagbubukod ng fault | Ang isang nakabahaging RCCB ay maaaring magdiskonekta ng ilang downstream circuit | Ang RCBO sa antas ng circuit ay maaaring maghiwalay ng apektadong circuit |
| Tradeoff sa disenyo | Kayang suportahan ang matipid na group protection | Kayang pagbutihin ang paghihiwalay sa antas ng circuit at gawing simple ang functional coordination sa loob ng isang device |
Ang RCCB ay hindi isang mas mababang uri ng RCBO. Nagsisilbi ito sa ibang arkitektura. Ang isang nakabahaging RCCB na may mga downstream na MCB ay maaaring angkop kung ang group residual-current protection ay katanggap-tanggap. Ang mga indibidwal na RCBO ay maaaring mas piliin kung ang fault sa isang final circuit ay hindi dapat magputol sa mga circuit na walang kaugnayan.
Ang mismong desisyon ay depende rin sa kinakailangang selectivity, cumulative leakage current, layout ng panel, mga kinakailangan sa continuity, mga lokal na tuntunin sa pag-install, at compatibility ng produkto. Tingnan ang nakatalagang paghahambing ng RCBO vs RCCB + MCB para sa desisyong iyon sa disenyo.

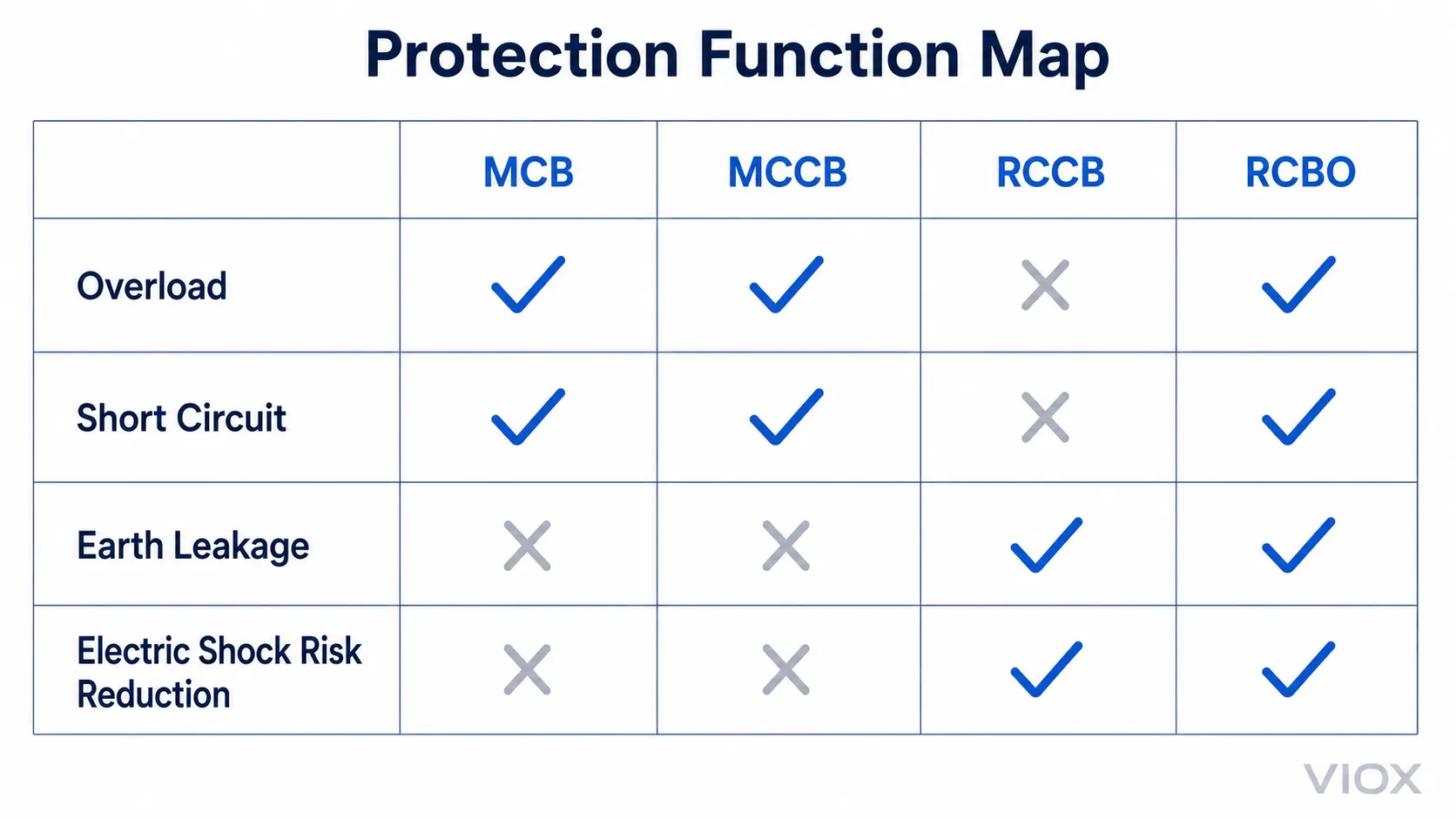

MCB laban sa RCCB laban sa RCBO
Ang tatlong device na ito ang pinakamadaling ikumpara ayon sa function na kailangan sa isang final circuit.
| Kinakailangang function | MCB | RCCB | RCBO |
|---|---|---|---|
| Proteksyon ng labis na karga | Oo | Walang | Oo |
| Proteksyon ng short-circuit | Oo | Walang | Oo |
| Residual-current protection | Walang | Oo | Oo |
| Gumagana bilang nag-iisang device para sa lahat ng tatlong function | Walang | Walang | Oo, sa loob ng mga rating at saklaw ng aplikasyon nito |
Gumamit ng MCB kapag ang kinakailangang function ay overcurrent protection at ang residual-current protection ay hindi kailangan o ibinigay na sa ibang bahagi. Gumamit ng RCCB kapag kailangan ang residual-current protection at ang angkop na overcurrent protection ay kasama na sa arkitektura. Isaalang-alang ang RCBO kapag kailangan ng isang circuit ang parehong function sa isang device.
Ito ay isang functional na panimulang punto, hindi isang kumpletong pag-apruba sa disenyo. Ang pinal na pagpili ay dapat sumunod sa mga naaangkop na tuntunin sa pag-install at beripikadong data ng produkto.
MCB vs MCCB: Parehong Fault Family, Magkaibang Saklaw ng Aplikasyon
Ang mga MCB at MCCB ay parehong nagbibigay ng proteksiyon laban sa overcurrent. Ang pagkakaiba nila ay wala sa “kung alin ang nagpoprotekta laban sa short circuit”; pareho itong magagawa sa loob ng kanilang rated performance. Ang praktikal na pagkakaiba ay ang saklaw ng produkto at tungkulin sa sistemang elektrikal.
| Factor | MCB | MCCB |
|---|---|---|
| Karaniwang tungkulin | Mga final circuit at branch circuit | Mga feeder, distribution circuit, at mga aplikasyong may mas mataas na duty |
| Saklaw ng produkto | Mga compact na device, na karaniwang nasa loob ng sambahayan at katulad nito o mga light distribution na konteksto | Mas malawak na saklaw ng industrial distribution |
| Trip arrangement | Karaniwang fixed na thermal-magnetic na katangian | Maaaring mag-alok ng adjustable thermal-magnetic o electronic trip functions, depende sa modelo |
| Breaking performance | Dapat lumampas sa prospective short-circuit current sa punto ng pagkakabit nito | Ang mga opsyon na may mas mataas na breaking-capacity ay karaniwang available, depende sa serye |
| Katibayan ng pagpili | Product standard, curve, rated current, breaking capacity, poles | Product standard, trip unit, settings, breaking ratings, utilization category, coordination data |
Huwag pumili ng MCCB dahil lamang sa mas mataas na ampere rating nito, at huwag gumamit ng MCB kung ang prospective short-circuit current o duty ng aplikasyon ay lumalagpas sa idineklara nitong kakayahan. Para sa detalyadong desisyon, gamitin ang nakalaang Paghahambing ng MCB vs MCCB.

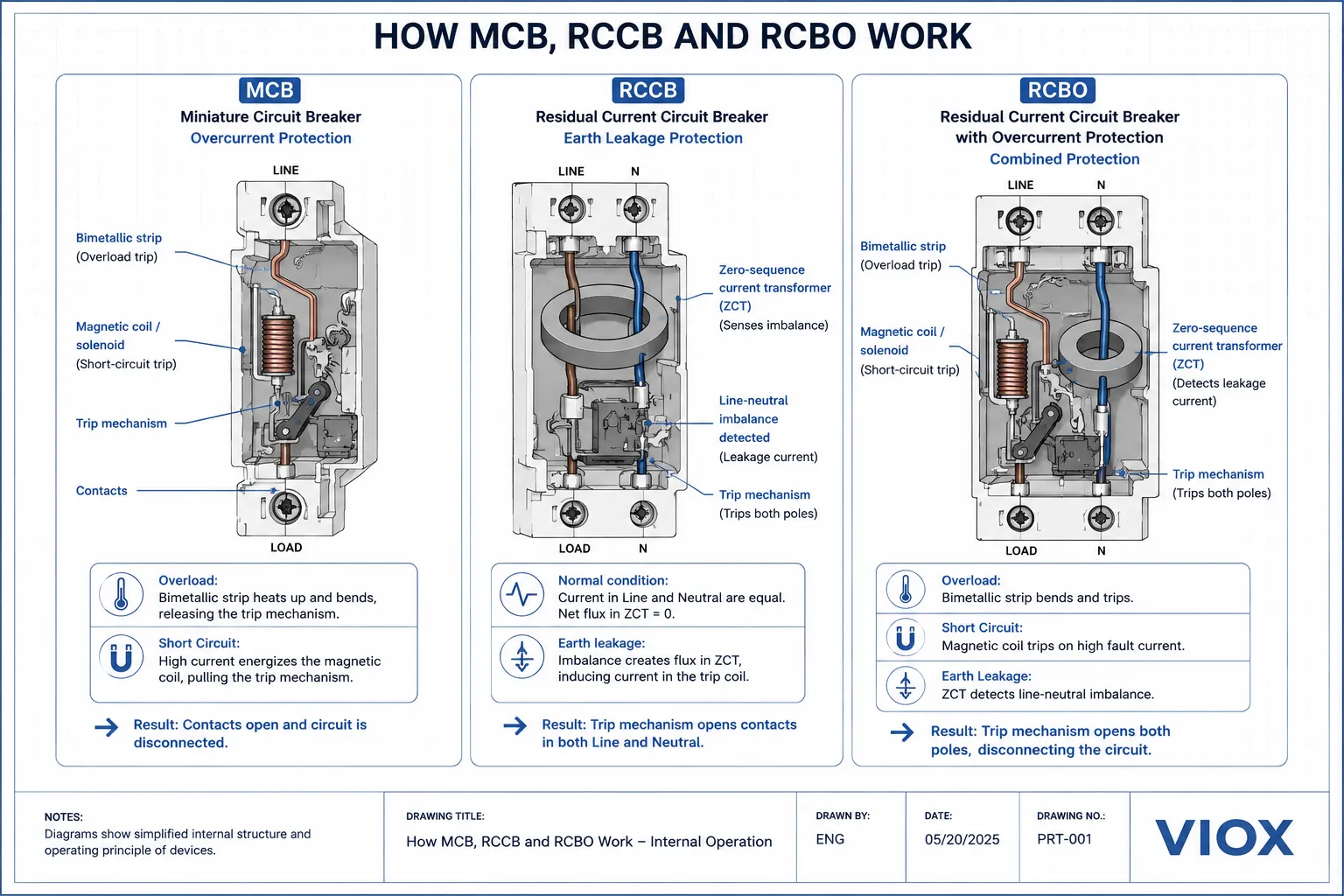

Kung Paano Nagkakaiba ang mga Prinsipyo ng Proteksiyon
MCB at MCCB: Mga Overcurrent Release
Maraming MCB ang gumagamit ng thermal release para sa matagalang sobrang karga at magnetic release para sa mabilis na operasyon kapag ang overcurrent ay umabot sa instantaneous pickup range, na karaniwang nangyayari tuwing may short circuit. Ang mga MCCB ay maaaring gumamit ng thermal-magnetic o electronic trip unit, depende sa produkto.
Ang kanilang operating time ay tinutukoy ng time-current characteristic, laki ng overcurrent, kondisyon ng device, at ang idineklarang performance ng produkto. Samakatuwid, mas mainam na ilarawan ang magnetic release bilang tumutugon sa mataas na overcurrent sa loob ng instantaneous pickup range nito, at hindi bilang sensor na kumikilala sa pisikal na sanhi ng isang short circuit.
RCCB at Iba pang RCD: Residual-Current Detection
Ang isang RCCB ay nagkukumpara ng daloy ng kuryente sa mga live conductor at ang bumabalik na kuryente. Sa ilalim ng normal na kondisyon, ang vector sum ay malapit sa zero. Ang kuryenteng dumadaloy sa hindi sinasadyang daanan ay lumilikha ng residual current; kapag naabot ang operating criteria ng device, binubuksan nito ang circuit.
Ang residual-current protection ay hindi sumusukat ng conductor overload sa parehong paraan gaya ng overcurrent release. Iyan ang dahilan kung bakit ang isang RCCB na walang integral overcurrent protection ay hindi maaaring pumalit sa isang MCB o iba pang angkop na overcurrent protective device.
RCBO: Residual-Current at Overcurrent na Operasyon
Ang RCBO ay nagsasama ng parehong function ng proteksiyon. Samakatuwid, ang datasheet at mga marking nito ay dapat suriin para sa parehong set ng mga parameter sa halip na sa rated current o residual operating current lamang.

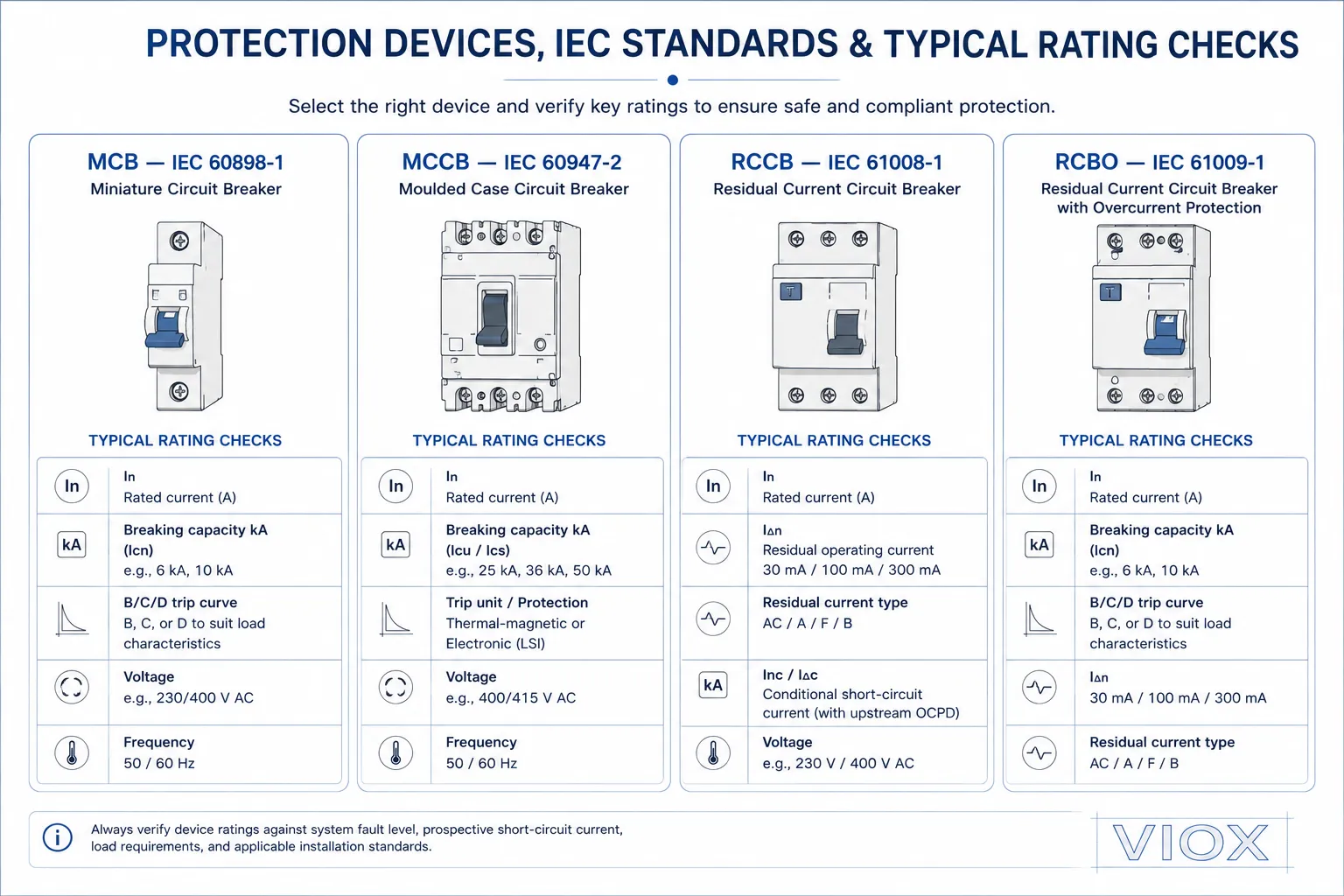

Mga Kaugnay na Pamantayan ng Produkto ng IEC
Ang pamantayan ng produkto ay nakakatulong upang matukoy ang kategorya ng device at framework ng pagsubok. Hindi nito pinapatunayan nang mag-isa na ang isang partikular na produkto ay angkop para sa isang partikular na instalasyon.
| Pamantayan | Kaugnay na saklaw sa paghahambing na ito | Implikasyon sa pagpili |
|---|---|---|
| IEC 60898-1:2015 + AMD1:2019 | Mga AC circuit-breaker para sa proteksiyon laban sa sobrang karga sa mga instalasyong pambahay at katulad nito, sa loob ng mga limitasyong itinakda ng pamantayan | Karaniwang reperensiya para sa mga MCB na istilong IEC; i-verify ang mga rating at marking ng curve sa produkto |
| IEC 60947-2:2024 | Mga low-voltage circuit-breaker na nilayon para gamitin ng mga taong may instruksiyon o may kasanayan sa loob ng saklaw nito | Karaniwang sangguniang pang-industriya para sa mga MCCB at iba pang circuit breaker na sakop ng standard |
| IEC 62873-1:2017 + AMD1:2020 | Mga karaniwang bloke at module para sa pamilya ng standard ng RCD, kabilang ang mga standard ng RCCB at RCBO | Sumusuporta sa ugnayan ng kategorya sa pagitan ng mga RCD, RCCB, at RCBO |
| IEC 61008-1:2024 | Mga RCCB na walang integral na proteksiyon laban sa sobrang karga para sa sambahayan at mga katulad na gamit | Kinukumpirma na ang function ng RCCB ay hindi kasama ang integral na proteksiyon laban sa sobrang karga |
| IEC 61009-1:2024 | Mga RCBO na may integral na proteksiyon laban sa sobrang karga para sa sambahayan at mga katulad na gamit | Kinukumpirma ang pinagsamang function ng residual current at sobrang karga |
Ang mga standard ay maaaring gamitin, baguhin, o dagdagan ng mga pambansang kinakailangan. Laging tiyakin ang edisyon at mga panuntunang naaangkop sa lokasyon ng proyekto.
Function ng Proteksiyon at Selection Matrix
Magsimula sa fault at circuit duty sa halip na sa acronym.
| Kinakailangan sa disenyo | Pamilya ng device na dapat suriin muna | Ano ang dapat pang i-verify |
|---|---|---|
| Proteksiyon laban sa sobrang karga (overcurrent) para sa isang final o branch circuit | MCB | Rated current, curve, breaking capacity, poles, boltahe, proteksiyon ng conductor, standard |
| Proteksiyon laban sa sobrang karga (overcurrent) para sa isang feeder o distribution circuit na may mas mataas na duty | MCCB | Trip unit at mga setting, breaking ratings, data para sa selectivity/backup, boltahe, mga pole, pamantayan |
| Residual-current protection na may hiwalay na ibinibigay na overcurrent protection | RCCB | Rated current, residual operating current, uri ng RCD, mga pole, mga kinakailangan para sa conditional short-circuit, koordinasyon ng upstream/downstream |
| Pinagsamang proteksiyon para sa isang indibidwal na final circuit | RCBO | Lahat ng parameter sa panig ng MCB at panig ng RCD, arrangement ng mga wiring, pamantayan |
| Ang ispesipikasyon ay gumagamit lamang ng “RCD” | Tukuyin ang kinakailangang function bago pumili | Kung ang kinakailangang device ay RCCB, RCBO, o iba pang uri ng RCD |
| Ang quotation ay gumagamit lamang ng “RCB” | Hilingin ang datasheet at eksaktong pagtatalaga | Integral overcurrent protection, standard, ratings, wiring, uri ng RCD |
Bago aprubahan ang isang device, sagutin ang mga tanong na ito:
- Ang kinakailangang proteksiyon ba ay laban sa overcurrent, residual current, o pareho?
- Ang protektadong circuit ba ay isang final circuit, branch circuit, feeder, o distribution incomer?
- Anong prospective short-circuit current ang dapat na ligtas na maputol ng device?
- Aling rated current at time-current characteristic ang nagpoprotekta sa mga conductor at nakikipag-coordinate sa load?
- Kung kailangan ng residual-current protection, anong residual operating current at uri ng RCD ang nakasaad?
- Kinakailangan ba ang paghihiwalay ng fault sa bawat indibidwal na circuit, o katanggap-tanggap ba ang group protection?
- Anong pamantayan ng produkto, lokal na tuntunin sa pag-install, at tagubilin ng manufacturer ang dapat sundin?
Para sa pagpili ng residual-current waveform, tingnan ang Type AC vs Type A vs Type F vs Type B na mga RCBO.
FAQ
Ano ang pagkakaiba sa pagitan ng RCB at MCB?
Ang MCB ay pangunahing nagbibigay ng proteksiyon laban sa sobrang karga at short circuit. Ang RCB ay karaniwang tumutukoy sa residual-current protection, ngunit ito ay isang hindi tiyak na termino at maaaring hindi nito matukoy ang eksaktong device. Ang mga ito ay magkatuwang na function at hindi maaaring ituring na kapalit ng isa't isa.
Pareho ba ang RCB at RCCB?
Hindi naman kinakailangan. Ang RCB ay ginagamit nang hindi pare-pareho sa iba't ibang merkado. Ang RCCB ay may tiyak na teknikal na kahulugan: isang residual current operated circuit-breaker na walang integral overcurrent protection. Suriin ang pagtatalaga at pamantayan ng produkto sa halip na umasa sa “RCB.”
Ano ang pagkakaiba ng RCD at RCCB?
Ang RCD ay ang malawak na kategorya ng mga residual-current device. Ang RCCB ay isang tiyak na uri ng RCD na walang integral overcurrent protection. Ang RCBO ay isa pang uri ng RCD, ngunit kasama nito ang integral overcurrent protection.
Ano ang pagkakaiba ng RCCB at RCBO?
Parehong tumutugon ang mga ito sa residual current. Ang RCCB ay walang kalakip na proteksiyon laban sa sobrang karga at short circuit; ang RCBO naman ay mayroon. Dahil dito, ang RCCB ay gumagana sa loob ng isang arkitektura na nagbibigay ng angkop na proteksiyon laban sa sobrang agos (overcurrent) nang hiwalay.
Kailangan ko ba ng MCB kasama ang RCCB?
Ang RCCB ay nangangailangan ng angkop na proteksiyon laban sa sobrang agos dahil hindi nito taglay ang function na iyon. Ang device na nagbibigay ng proteksiyon laban sa sobrang agos ay maaaring isang MCB, MCCB, o fuse, depende sa disenyo ng circuit. Ang eksaktong pagkakaayos ay dapat sumunod sa mga naaangkop na panuntunan at mga kinakailangan sa koordinasyon ng manufacturer.
Pinoprotektahan ba ng MCB laban sa electric shock o earth leakage?
Ang isang standard na MCB ay hindi isang residual-current device at hindi nagbibigay ng karagdagang proteksiyon batay sa residual current. Maaari nitong idiskonekta ang isang earth fault kung ang resulta nitong sobrang agos ay umabot sa trip threshold nito, ngunit hindi ito pamalit sa RCCB o RCBO kung saan kinakailangan ang residual-current protection.
Mas mahusay ba ang RCBO kaysa sa MCB?
Ang RCBO ay nagbibigay ng karagdagang residual-current function, ngunit ang pagiging “mas mahusay” ay nakadepende sa kinakailangang arkitektura ng proteksiyon. Kung kinakailangan ang residual-current protection para sa circuit, hindi sapat ang MCB lamang. Kung ang proteksiyong iyon ay ibinibigay sa ibang bahagi, maaaring gumamit ng MCB ang disenyo sa halip nito.
Alin ang mas mahusay: MCB + RCCB o RCBO?
Walang arkitekturang unibersal na mas mahusay. Ang MCB + RCCB ay maaaring magbigay ng group residual-current protection, habang ang mga indibidwal na RCBO ay maaaring magpabuti sa fault isolation sa antas ng circuit. Ang desisyon ay nakadepende sa continuity, cumulative leakage, layout ng panel, selectivity, gastos, lokal na panuntunan, at beripikadong koordinasyon ng produkto.
Panuntunan sa Pinal na Pagpili
Pumili batay sa function ng proteksiyon, tungkulin ng circuit, at beripikadong datos ng produkto—hindi lamang base sa abbreviation:
- MCB at MCCB: proteksiyon laban sa overcurrent;
- RCD: ang malawak na kategorya ng residual-current device;
- RCCB: proteksiyon ng residual-current na walang integral na proteksiyon sa overcurrent;
- RCBO: proteksiyon ng residual-current na may integral na proteksiyon sa overcurrent; at
- RCB: isang malabong terminolohiya na nangangailangan ng kumpirmasyon sa antas ng produkto.
Para sa pagsusuri ng produkto, ihambing ang nararapat na VIOX MCB, RCCB, at RCBO families laban sa mga kinakailangan ng circuit at mga naaangkop na pamantayan.
