ภาพรวม
VOE3-63 เป็นเซอร์กิตเบรกเกอร์ขนาดเล็กสำหรับป้องกันโหลดเกินและลัดวงจรในวงจรไฟฟ้า AC 50/60 Hz มีให้เลือกในพิกัดกระแสตั้งแต่ 6 A ถึง 63 A เส้นโค้งการทริปแบบ C หรือ D และการกำหนดค่า 1P, 2P, 3P หรือ 4P รุ่น 1 ขั้วมีพิกัดแรงดัน 230 V AC ในขณะที่รุ่น 2P, 3P และ 4P มีพิกัดแรงดัน 400 V AC ออกแบบมาสำหรับการติดตั้งบนราง DIN โดยเบรกเกอร์นี้มีไว้สำหรับระบบจ่ายไฟฟ้าในที่อยู่อาศัย อาคารพาณิชย์ และอุตสาหกรรม นอกจากนี้ยังสามารถใช้สำหรับการสลับวงจรที่ไม่บ่อยครั้งภายใต้สภาวะการทำงานปกติ.
คุณสมบัติ
- เป็นไปตามมาตรฐาน IEC 60898.
- ตัวเลือกพิกัดกระแสตั้งแต่ 6 A ถึง 63 A.
- ลักษณะการทริปแบบ C (5-10 In) และ D (10-20 In).
- มีให้เลือกในรูปแบบ 1P, 2P, 3P และ 4P.
- ช่วงอุณหภูมิใช้งานโดยรอบตั้งแต่ -5°C ถึง +40°C.
- ขนาดพื้นที่หน้าตัดตัวนำที่กำหนดตั้งแต่ 1 mm² ถึง 16 mm² ตามพิกัดกระแสไฟฟ้า.
แบบจำลอง
| รหัสแคตตาล็อก | การกำหนดค่าขั้ว | แรงดันไฟฟ้าที่กำหนด |
|---|---|---|
| VOE3-63 1P | 1พ | 230 V AC |

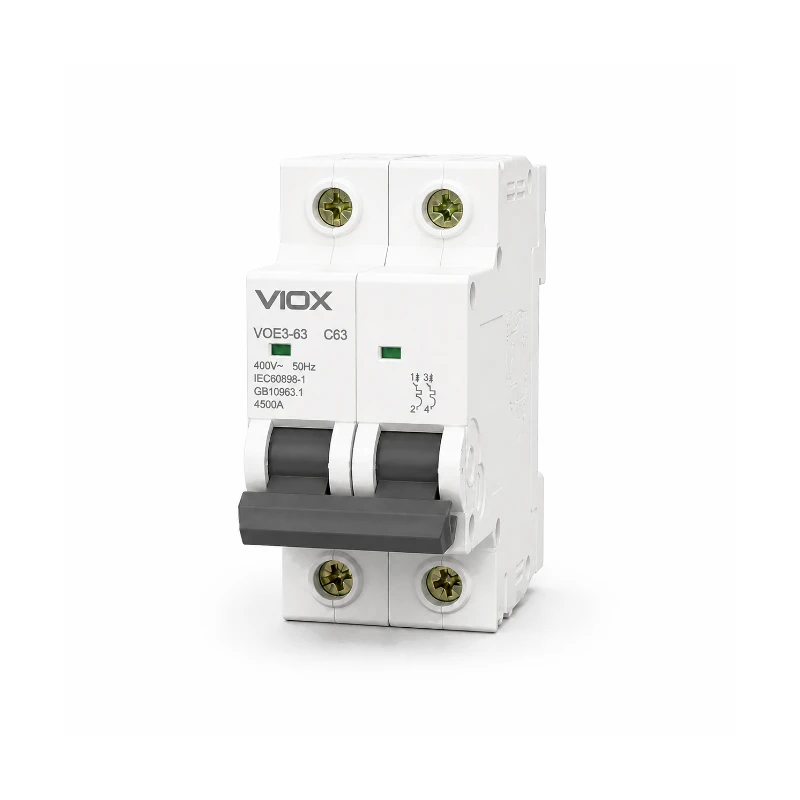

| VOE3-63 2P | 2พี | 400 V AC |
| VOE3-63 3P | 3พี | 400 V AC |

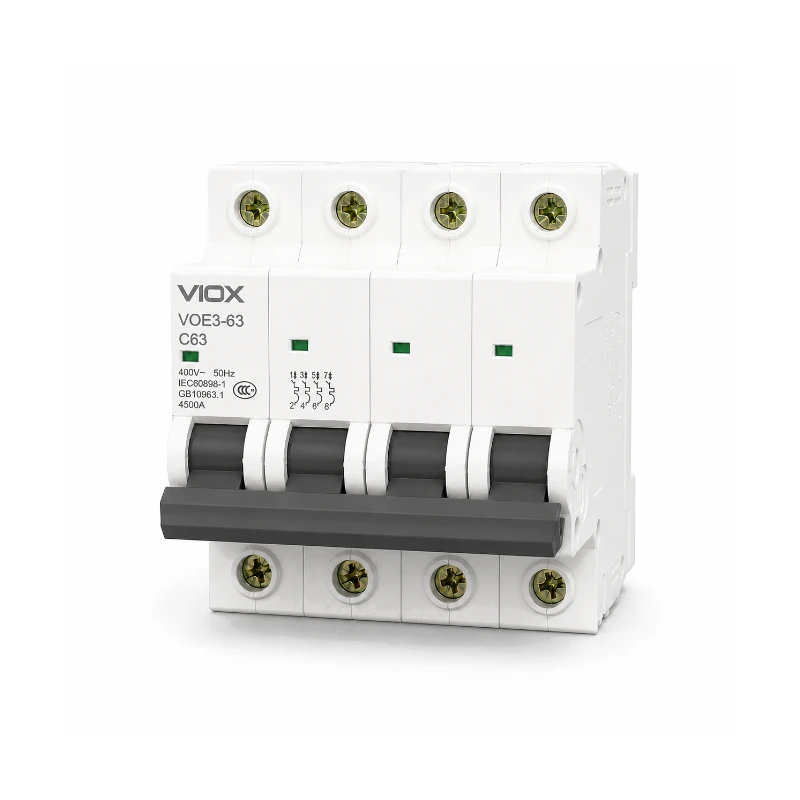

| VOE3-63 4P | 4P | 400 V AC |
ข้อมูลจำเพาะ
ข้อมูลทางไฟฟ้า
| พารามิเตอร์ | Specification |
|---|---|
| พิกัดกระแสโครง | 63 A |
| กระแสไฟฟ้าที่กำหนด | 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| ความถี่ที่กำหนด | 50/60 เฮิรตซ์ |
ข้อมูลการป้องกัน
| พารามิเตอร์ | Specification |
|---|---|
| ฟังก์ชันการป้องกัน | การป้องกันกระแสเกินและไฟฟ้าลัดวงจร |
| เส้นโค้งการทริปแบบ C | 5-10 In |
| เส้นโค้งการทริปแบบ D | 10-20 In |
| พิกัดการตัดกระแสลัดวงจรเส้นโค้งแบบ C, 6-32 A | 6 kA |
| พิกัดการตัดกระแสลัดวงจรเส้นโค้งแบบ C, 50-63 A | 4 kA |
| พิกัดการตัดกระแสลัดวงจรเส้นโค้งแบบ D | 4 kA |
ข้อมูลการติดตั้ง
| พารามิเตอร์ | Specification |
|---|---|
| การติดตั้ง | การติดตั้งบนราง DIN |
| ฟังก์ชันเพิ่มเติม | การสลับวงจรที่ไม่บ่อยครั้ง |
ตัวนำที่สามารถใช้งานได้
| กระแสไฟฟ้าที่กำหนด | พื้นที่หน้าตัดระบุของตัวนำ |
|---|---|
| 6 A | 1 mm² |
| 10 A | 1.5 mm² |
| 16-20 A | 2.5 mm² |
| 25 A | 4 mm² |
| 32 A | 6 mm² |
| 40-50 A | 10 mm² |
| 63 A | 16 mm² |
ข้อมูลด้านสิ่งแวดล้อมและมาตรฐาน
| พารามิเตอร์ | Specification |
|---|---|
| อุณหภูมิแวดล้อมในการทำงาน | -5°C ถึง +40°C |
| มาตรฐานที่สอดคล้อง | IEC 60898 |
คู่มือการเลือก
| ตำแหน่งรหัส | ความหมาย | ค่าหรือตัวเลือกในแคตตาล็อก |
|---|---|---|
| วีโอ | รหัสระบุองค์กร | วีโอ |
| อี | MCB รุ่นประหยัด | อี |
| 3 | หมายเลขซีเรียลของการออกแบบ | 3 |
| 60 | กระแสพิกัดโครง | 60 |
| C / D | เส้นกราฟการทริป | C หรือ D |
| รหัสกระแสไฟฟ้าพิกัด | กระแสไฟฟ้าที่กำหนด | 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A หรือ 63 A |
| 1P / 2P / 3P / 4P | จำนวนขั้ว | 1P, 2P, 3P หรือ 4P |
กระแสไฟฟ้าที่ได้รับการจัดอันดับ
เลือกพิกัดกระแสที่ระบุตั้งแต่ 6 A ถึง 63 A ตามพิกัดของวงจรและความต้องการในการป้องกัน.
Trip Curve
เลือกเส้นโค้ง C สำหรับช่วงการตัดกระแสทันทีที่ 5-10 In หรือเส้นโค้ง D สำหรับช่วงการตัดกระแสทันทีที่ 10-20 In.
จำนวนโพลและแรงดันไฟฟ้า
ใช้การกำหนดค่าแบบ 230 V AC 1P หรือการกำหนดค่าแบบ 400 V AC 2P, 3P หรือ 4P ตามความต้องการของวงจร.
ขนาดตัวนำ
จับคู่พื้นที่หน้าตัดของตัวนำที่กำหนดกับกระแสไฟฟ้าที่เลือกโดยใช้ตารางตัวนำที่เกี่ยวข้อง.
Trip Curves
| อุณหภูมิโดยรอบ | สภาวะเริ่มต้น | กระแสไฟฟ้าทดสอบ | เวลาในการทำงาน | ผลลัพธ์ที่คาดหวัง | หมายเหตุ |
|---|---|---|---|---|---|
| 30 ± 2°C | สภาวะหนาวเย็น | 1.13 นิ้ว | t ≥ 1 h | ไม่มีการตัดวงจร | |
| 30 ± 2°C | ทันทีหลังจากการทดสอบก่อนหน้า | 1.45 นิ้ว | t < 1 h | การสะดุด | |
| 30 ± 2°C | สภาวะหนาวเย็น | 2.55 นิ้ว | 1 s < t < 60 s | การสะดุด | In ≤ 32 A; กระแสเพิ่มขึ้นอย่างราบรื่นจนถึงค่าที่กำหนดภายใน 5 s |
| 30 ± 2°C | สภาวะหนาวเย็น | 2.55 นิ้ว | 1 s < t < 120 s | การสะดุด | In > 32 A; กระแสเพิ่มขึ้นอย่างราบรื่นจนถึงค่าที่กำหนดภายใน 5 s |
| -5°C ถึง +40°C | สภาวะหนาวเย็น | 5 In | t ≥ 0.1 s | ไม่มีการตัดวงจร | เส้นโค้ง C |
| -5°C ถึง +40°C | สภาวะหนาวเย็น | 10 In | t < 0.1 s | การสะดุด | เส้นโค้ง C |
| -5°C ถึง +40°C | สภาวะหนาวเย็น | 10 In | t ≥ 0.1 s | ไม่มีการตัดวงจร | เส้นโค้ง D |
| -5°C ถึง +40°C | สภาวะหนาวเย็น | 20 In | t < 0.1 s | การสะดุด | เส้นโค้ง D |
แอปพลิเคชั่น
- ระบบจำหน่ายไฟฟ้าสำหรับที่อยู่อาศัย.
- ระบบจำหน่ายไฟฟ้าสำหรับอาคารพาณิชย์.
- ระบบจำหน่ายไฟฟ้าสำหรับโรงงานอุตสาหกรรม.
- การสลับวงจรไฟฟ้าที่ไม่บ่อยครั้งภายใต้สภาวะการทำงานปกติ.
การติดตั้ง
- ติดตั้งการกำหนดค่าที่เลือกไว้บนราง DIN.
- ตรวจสอบให้แน่ใจว่าการกำหนดค่าจำนวนโพลและแรงดันไฟฟ้าที่กำหนดตรงกับวงจร.
- ใช้ขนาดพื้นที่หน้าตัดตัวนำที่ระบุสำหรับกระแสไฟฟ้าที่กำหนดที่เลือกไว้.
- ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมในการติดตั้งยังคงอยู่ในช่วงอุณหภูมิการทำงานที่ระบุไว้ที่ -5°C ถึง +40°C.
ดาวน์โหลด
คำถามที่พบบ่อย
VOE3-63 ให้การป้องกันอะไรบ้าง?
อุปกรณ์นี้ให้การป้องกันโหลดเกินและลัดวงจรสำหรับวงจรไฟฟ้า AC 50/60 Hz.
มีพิกัดกระแสและกราฟการทริปแบบใดให้เลือกบ้าง?
แคตตาล็อกระบุพิกัดกระแส 6, 10, 16, 20, 25, 32, 40, 50 และ 63 A พร้อมเส้นกราฟการทริปแบบ C และ D.
แรงดันไฟฟ้าใดที่ใช้กับรูปแบบขั้วต่อแต่ละแบบ
การกำหนดค่าแบบ 1P มีพิกัดแรงดันไฟฟ้าที่ 230 V AC ส่วนการกำหนดค่าแบบ 2P, 3P และ 4P มีพิกัดแรงดันไฟฟ้าที่ 400 V AC.
ควรเลือกขนาดพื้นที่หน้าตัดของตัวนำไฟฟ้าที่กำหนดอย่างไร?
ใช้ตารางตัวนำในแคตตาล็อกเพื่อจับคู่พื้นที่หน้าตัดตัวนำที่กำหนดกับกระแสไฟฟ้าที่เลือกไว้.
VOE3-63 สามารถใช้สำหรับการสลับวงจรไฟฟ้าได้หรือไม่?
ใช่ แคตตาล็อกระบุว่าสามารถใช้สำหรับการสลับวงจรไฟฟ้าที่ไม่บ่อยนักภายใต้สภาวะการทำงานปกติ.
มาตรฐานใดที่ระบุไว้สำหรับ VOE3-63
แคตตาล็อกระบุว่า IEC 60898 เป็นมาตรฐานที่สอดคล้อง.
