ภาพรวม
VOB3-63H เป็นเซอร์กิตเบรกเกอร์ขนาดเล็กสำหรับป้องกันโหลดเกินและลัดวงจรในวงจรไฟฟ้า AC 50/60 Hz โดยมีพิกัดการตัดกระแสลัดวงจร 10 kA และครอบคลุมพิกัดกระแสตั้งแต่ 1 A ถึง 63 A มีรูปแบบให้เลือกทั้งรุ่น 1P, 2P, 3P และ 4P พร้อมเส้นโค้งการทริปแบบ B, C หรือ D เบรกเกอร์รุ่นนี้ออกแบบมาสำหรับการติดตั้งบนราง DIN ในตู้จ่ายไฟฟ้า ตู้คอนซูเมอร์ยูนิต และตู้ควบคุมที่ใช้ในระบบจำหน่ายไฟฟ้าสำหรับที่อยู่อาศัย อาคารพาณิชย์ และอุตสาหกรรมขนาดเล็ก ตัวเลือกพิกัดแรงดันไฟฟ้าที่ระบุในแคตตาล็อกมีตั้งแต่ 240/400 V หรือ 400 V ขึ้นอยู่กับจำนวนโพล.
คุณสมบัติ
- การป้องกันโหลดเกินและลัดวงจรสำหรับวงจร AC 50/60 Hz.
- พิกัดการตัดกระแสลัดวงจร 10 kA.
- ช่วงพิกัดกระแสตั้งแต่ 1 A ถึง 63 A.
- ตัวเลือกเส้นกราฟการทริปแบบ B, C และ D.
- มีให้เลือกในรูปแบบ 1P, 2P, 3P และ 4P.
- ขนาดกะทัดรัดด้วยความกว้าง 18 มม. ต่อขั้ว พร้อมตัวบ่งชี้ตำแหน่งหน้าสัมผัส และสามารถเข้าสายไฟได้ทั้งด้านบนหรือด้านล่าง.
แบบจำลอง
| รหัสแคตตาล็อก | การกำหนดค่าขั้ว |
|---|---|
| VOB3-63H 1P | 1พ |

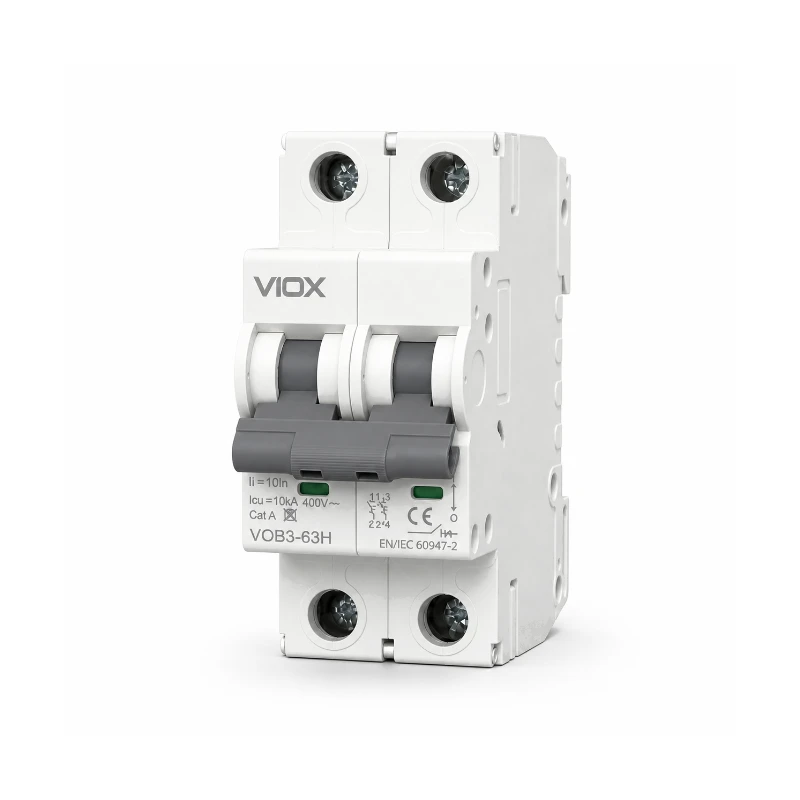

| VOB3-63H 2P | 2พี |

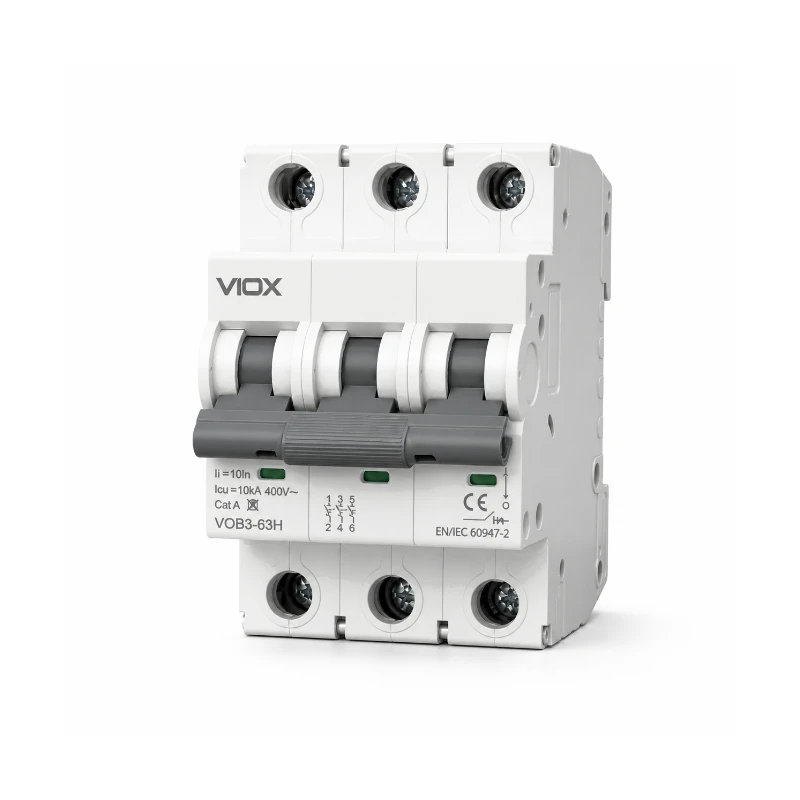

| VOB3-63H 3P | 3พี |

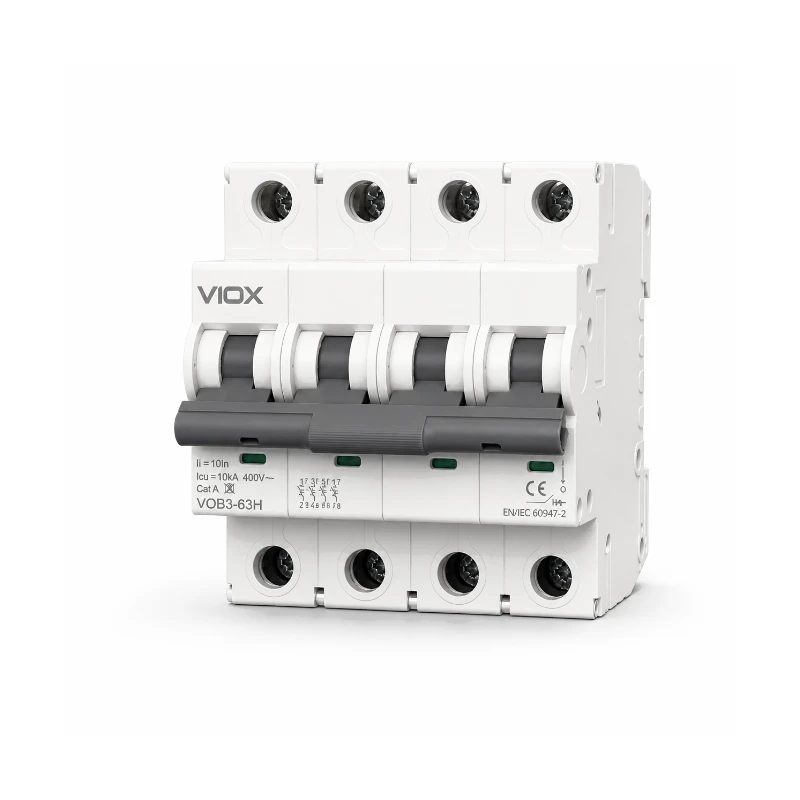

| VOB3-63H 4P | 4P |
ข้อมูลจำเพาะ
ข้อมูลทางไฟฟ้า
| พารามิเตอร์ | Specification |
|---|---|
| พิกัดกระแสโครง | 63 A |
| กระแสไฟฟ้าที่กำหนด | 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 A |
| แรงดันไฟฟ้าที่กำหนด | 240/400 V (1P, 2P); 400 V (2P, 3P, 4P) |
| ความถี่ที่กำหนด | 50/60 เฮิรตซ์ |
| แรงดันฉนวนที่กำหนด (Ui) | 500 โวลต์ |
| พิกัดความทนแรงดันอิมพัลส์ (Uimp) | 4 kV |
| แรงดันไฟฟ้าทดสอบความเป็นฉนวน (1 นาที) | 2 kV |
| พิกัดความสามารถในการตัดกระแสลัดวงจร | 10 กิโลแอมป์ |
ข้อมูลการป้องกัน
| พารามิเตอร์ | Specification |
|---|---|
| กราฟการทริป | B (3-5 In), C (5-10 In), D (10-20 In) |
| ระดับการป้องกัน | IP20 |
ข้อมูลทางกล
| พารามิเตอร์ | Specification |
|---|---|
| จำนวนขั้ว | 1P, 2P, 3P, 4P |
| ความกว้างต่อหนึ่งขั้ว | 18 มม. |
| อายุการใช้งานของเครื่องจักร | 20,000 ครั้ง |
| อายุการใช้งานไฟฟ้า | 4,000 รอบการทำงาน |
ข้อมูลการติดตั้ง
| พารามิเตอร์ | Specification |
|---|---|
| การติดตั้ง | ราง DIN |
| ความสามารถในการรองรับขนาดสายไฟ | 25 mm² |
| วิธีการรับไฟเข้า | การเข้าสายไฟจากด้านบนหรือด้านล่าง |
ข้อมูลด้านสิ่งแวดล้อมและมาตรฐาน
| พารามิเตอร์ | Specification |
|---|---|
| อุณหภูมิอ้างอิง | 30 °C |
| มาตรฐานที่สอดคล้อง | GB/T 10963.1, IEC 60898-1 |
คู่มือการเลือก
| ตำแหน่งรหัส | ความหมาย | ค่าหรือตัวเลือกในแคตตาล็อก |
|---|---|---|
| วีโอ | รหัสระบุองค์กร | วีโอ |
| บี | เซอร์กิตเบรกเกอร์ขนาดเล็ก (Miniature circuit breaker) | บี |
| 3 | หมายเลขซีเรียลของการออกแบบ | 3 |
| 60 | กระแสพิกัดโครง | 60 |
| B / C / D | เส้นกราฟการทริป | B, C หรือ D |
| รหัสกระแสไฟฟ้าพิกัด | กระแสไฟฟ้าที่กำหนด | 1 A, 2 A, 3 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A หรือ 63 A |
| ชม | รหัสระดับความสามารถในการตัดกระแสลัดวงจร | ชม |
| 1P / 2P / 3P / 4P | จำนวนขั้ว | 1P, 2P, 3P หรือ 4P |
กระแสไฟฟ้าที่ได้รับการจัดอันดับ
เลือกพิกัดจากแคตตาล็อกตั้งแต่ 1 A ถึง 63 A ตามพิกัดของวงจรและความต้องการในการป้องกัน.
Trip Curve
เลือก B, C หรือ D ตามช่วงการทริปแบบทันทีที่ต้องการ: B (3-5 In), C (5-10 In) หรือ D (10-20 In).
การกำหนดค่าเสา
เลือกการกำหนดค่าแบบ 1P, 2P, 3P หรือ 4P ให้ตรงกับการจัดวางวงจร.
แรงดันไฟฟ้าที่กำหนด
ยืนยันแรงดันไฟฟ้าในแคตตาล็อกสำหรับการกำหนดค่าจำนวนโพลที่เลือก: 240/400 V สำหรับ 1P และ 2P ในขณะที่ 400 V สำหรับ 2P, 3P และ 4P.
Trip Curves
| ลักษณะเฉพาะ | ค่าในแคตตาล็อก |
|---|---|
| เวลาที่ไม่ทริปตามที่กำหนดที่ 1.13 In, สภาวะเย็น, สำหรับ In ≤ 63 A | 1 h |
| เวลาทริปที่กำหนดที่ 1.45 In ในสภาวะร้อน สำหรับ In ≤ 63 A | 1 h |
| ลักษณะการทำงานแบบฉับพลันชนิด B | 3-5 In |
| ลักษณะการทำงานแบบฉับพลันชนิด C | 5-10 In |
| ลักษณะการทำงานแบบฉับพลันชนิด D | 10-20 In |
ขนาด
แอปพลิเคชั่น
- ระบบจำหน่ายไฟฟ้าสำหรับที่อยู่อาศัย.
- ตู้จ่ายไฟฟ้าสำหรับอาคารพาณิชย์.
- ตู้ควบคุมไฟฟ้าสำหรับอุตสาหกรรมขนาดเบา.
- ตู้คอนซูเมอร์ยูนิตที่ต้องการการป้องกันโหลดเกินและลัดวงจร.
การติดตั้ง
- ติดตั้งการกำหนดค่าที่เลือกไว้บนราง DIN ในตู้จ่ายไฟฟ้า ตู้คอนซูเมอร์ยูนิต หรือตู้ควบคุมไฟฟ้าที่เหมาะสม.
- ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของวงจร กระแสไฟฟ้าพิกัด การกำหนดค่าจำนวนขั้ว และกราฟการทริปตรงกับเซอร์กิตเบรกเกอร์ที่เลือกไว้.
- ใช้ตัวนำไฟฟ้าภายในความสามารถในการรองรับสายไฟขนาด 25 mm² ที่ระบุไว้.
- สามารถต่อไฟเข้าได้จากด้านบนหรือด้านล่าง.
ดาวน์โหลด
คำถามที่พบบ่อย
VOB3-63H ให้การป้องกันอะไรบ้าง?
อุปกรณ์นี้ให้การป้องกันโหลดเกินและลัดวงจรสำหรับวงจรไฟฟ้า AC 50/60 Hz.
มีพิกัดกระแสและกราฟการทริปแบบใดให้เลือกบ้าง
แคตตาล็อกระบุพิกัดกระแสตั้งแต่ 1 A ถึง 63 A พร้อมกราฟการทริปแบบ B, C และ D.
มีการเสนอรูปแบบขั้วต่อแบบใดบ้าง
VOB3-63H มีให้เลือกในรูปแบบ 1P, 2P, 3P และ 4P.
พิกัดความสามารถในการตัดกระแสลัดวงจรคือเท่าใด
พิกัดความสามารถในการตัดกระแสลัดวงจรคือ 10 kA.
VOB3-63H มีวิธีการติดตั้งและเชื่อมต่ออย่างไร
ได้รับการออกแบบมาสำหรับการติดตั้งบนราง DIN มีความสามารถในการรองรับขนาดสายไฟ 25 mm² และสามารถต่อไฟเข้าได้ทั้งจากด้านบนหรือด้านล่าง.
มาตรฐานใดบ้างที่ระบุไว้สำหรับ VOB3-63H
ข้อกำหนดทางเทคนิคระบุมาตรฐาน GB/T 10963.1 และ IEC 60898-1.
