การป้องกันไฟกระชากสำหรับระบบกักเก็บพลังงานแบตเตอรี่ (BESS) ควรครอบคลุม สามระดับ: ได้แก่ ฝั่ง DC ระหว่างตู้แบตเตอรี่และระบบแปลงพลังงาน (PCS) และ ฝั่ง AC เชื่อมต่อกับโครงข่ายไฟฟ้าหรือระบบจ่ายโหลด และ สายสัญญาณ/สายสื่อสาร ที่ใช้โดยระบบจัดการแบตเตอรี่ (BMS), ระบบ SCADA, อีเทอร์เน็ต, RS485 และระบบควบคุมเสริม.
ระบบกักเก็บพลังงานแบตเตอรี่ (BESS) ไม่สามารถป้องกันได้ด้วยการติดตั้งอุปกรณ์ป้องกันไฟกระชาก (SPD) เพียงตัวเดียวที่ตู้ควบคุม แต่จำเป็นต้องมีโครงสร้างการป้องกันที่ประสานกัน ได้แก่ SPD ฝั่ง DC ที่จุดเชื่อมต่อแบตเตอรี่และอินเวอร์เตอร์, SPD ฝั่ง AC ที่จุดเชื่อมต่อโครงข่ายและจุดจ่ายไฟ และ SPD สำหรับสายสัญญาณในทุกจุดที่สายควบคุมหรือสายสื่อสารเข้าหรือออกจากตู้.
เหตุใดการป้องกันไฟกระชากสำหรับ BESS จึงมีความแตกต่าง
ระบบกักเก็บพลังงานแบตเตอรี่เป็นการรวมกันของแรงดันไฟฟ้ากระแสตรงสูง, อุปกรณ์อิเล็กทรอนิกส์กำลัง, ตู้ควบคุมแบบกระจายตัว, การเดินสายเคเบิลระยะไกล, เครือข่ายการสื่อสาร และอุปกรณ์เชื่อมต่อโครงข่ายไว้ในการติดตั้งเดียว ซึ่งทำให้มีจุดเสี่ยงที่ไฟกระชากจะเข้าสู่ระบบได้มากกว่าตู้จ่ายไฟฟ้าแรงดันต่ำทั่วไป.
ไฟกระชากสามารถเข้าสู่ระบบหรือเกิดขึ้นได้จาก:
- แรงดันไฟฟ้าชั่วขณะที่เกิดจากฟ้าผ่าบนสายเคเบิล DC และ AC ภายนอกอาคาร
- เหตุการณ์การสลับทางด้านโครงข่ายไฟฟ้าและการจ่ายไฟเข้าหม้อแปลง
- การสลับการทำงานของอินเวอร์เตอร์และระบบแปลงพลังงาน
- การทำงานของคอนแทคเตอร์และเบรกเกอร์ไฟฟ้ากระแสตรงภายในวงจรแบตเตอรี่
- สายสื่อสารระยะไกลระหว่างตู้แบตเตอรี่, BMS, PCS, EMS และ SCADA
- ความแตกต่างของศักย์ไฟฟ้าดินระหว่างตู้, ตู้คอนเทนเนอร์, อาคาร และอุปกรณ์ภายนอก
ความเสี่ยงในทางปฏิบัติไม่ได้มีเพียงแค่ความเสียหายทางกายภาพเท่านั้น ไฟกระชากยังสามารถรบกวนระบบจัดการแบตเตอรี่ (BMS) ทำให้เกิดการสั่งหยุดทำงานเพื่อป้องกันระบบ ทำให้ข้อมูลการสื่อสารผิดพลาด สร้างความเสียหายต่อพอร์ตการตรวจสอบ หรือทำให้ระบบกักเก็บพลังงานหยุดทำงาน แม้ว่าตัวโมดูลแบตเตอรี่จะไม่มีร่องรอยความเสียหายที่มองเห็นได้ก็ตาม.
สำหรับข้อมูลพื้นฐานของอุปกรณ์ในภาพรวม โปรดดูคู่มือของ VIOX เรื่อง อุปกรณ์ป้องกันไฟกระชากคืออะไร. บทความนี้มุ่งเน้นไปที่การจัดวางและการเลือกอุปกรณ์สำหรับระบบ BESS ในระดับภาพรวมโดยเฉพาะ.

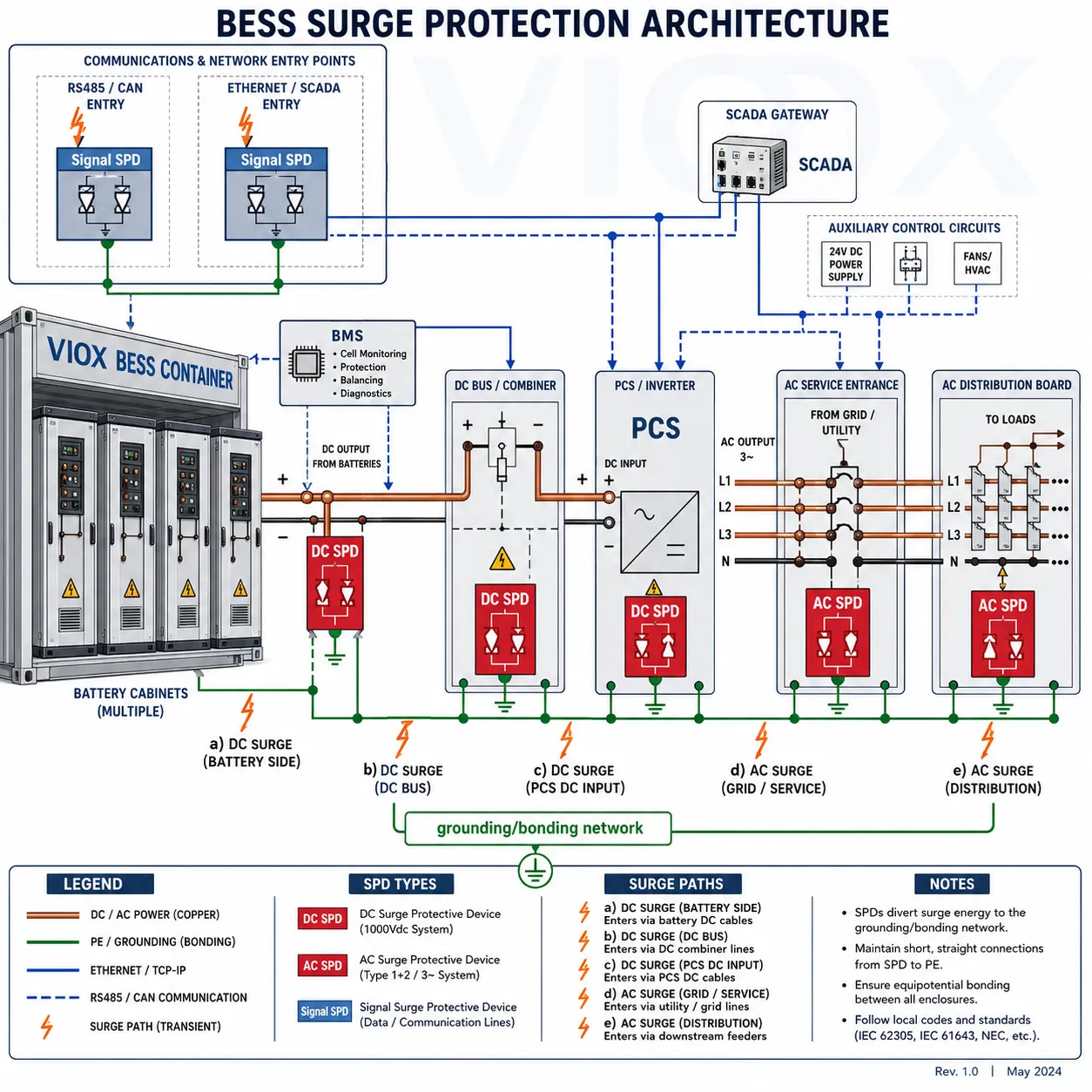

สถาปัตยกรรมการป้องกันไฟกระชากสำหรับระบบ BESS
| ชั้นของระบบ BESS | สิ่งที่จำเป็นต้องได้รับการป้องกัน | ประเภทของอุปกรณ์ป้องกันไฟกระชาก (SPD) ที่ใช้โดยทั่วไป | ข้อควรพิจารณาหลักในการเลือกอุปกรณ์ |
|---|---|---|---|
| เอาต์พุตไฟฟ้ากระแสตรง (DC) ของตู้แบตเตอรี่ | สตริงแบตเตอรี่, ขั้วต่อเอาต์พุต DC, อุปกรณ์อิเล็กทรอนิกส์ BMS ใกล้ตู้ควบคุม | กระแสตรง SPD | แรงดันไฟฟ้า DC สูงสุด, การจัดวางระบบสายดิน, กระแสลัดวงจร, ตำแหน่งติดตั้งตู้ |
| บัสบาร์ DC / อุปกรณ์รวมสาย DC (DC combiner) | จุดรวมสาย DC ระหว่างตู้แบตเตอรี่และ PCS/อินเวอร์เตอร์ | กระแสตรง SPD | ระดับแรงดันไฟฟ้า DC 1000 V หรือ 1500 V, กระแสฟอลต์, โหมดการป้องกัน, การประสานการทำงานของอุปกรณ์ป้องกัน |
| อินพุต DC ของอินเวอร์เตอร์ / PCS | อุปกรณ์อิเล็กทรอนิกส์สำหรับแปลงพลังงานและขั้วต่ออินพุต DC | กระแสตรง SPD | แรงดันไฟฟ้า DC, ค่า Up (ระดับแรงดันป้องกัน), รูปแบบการเชื่อมต่อ, การรับประกันจากผู้ผลิต/ข้อกำหนดในการติดตั้ง |
| เอาต์พุตไฟฟ้ากระแสสลับ (AC) ของ PCS / อินเวอร์เตอร์ | ขั้วต่อเอาต์พุต AC และวงจรไฟฟ้า AC ฝั่งปลายทาง | สปีด AC | IEC 61643-11 หรือ UL 1449, ประเภท 1/2/3, Uc/MCOV, Up/VPR, SCCR |
| จุดรับไฟฟ้า AC / การเชื่อมต่อกับระบบโครงข่ายไฟฟ้า | จุดเชื่อมต่อร่วม (PCC), ด้านทุติยภูมิของหม้อแปลง, ตู้สวิตช์บอร์ดแรงต่ำหลัก (Main LV Switchboard) | สปีด AC | การสัมผัสกับฟ้าผ่า, การจ่ายไฟแบบเหนือดิน/ใต้ดิน, ข้อกำหนดสำหรับอุปกรณ์ป้องกันฟ้าผ่าประเภท 1 หรือประเภท 1+2 |
| ตู้จ่ายไฟฟ้ากระแสสลับ (AC Distribution Board) | ไฟฟ้าช่วย, ระบบปรับอากาศ (HVAC), ระบบแสงสว่าง, ระบบควบคุม, แผงควบคุมและติดตามผล | สปีด AC | การป้องกันระดับการจ่ายไฟประเภทที่ 2 (Type 2) และการประสานการทำงานร่วมกับอุปกรณ์ป้องกันไฟกระชาก (SPD) ต้นทาง |
| ระบบจัดการแบตเตอรี่ (BMS) / RS485 / CAN / หน้าสัมผัสแห้ง (Dry contacts) | สายสื่อสารและสายสัญญาณแจ้งเตือนของแบตเตอรี่ | อุปกรณ์ป้องกันไฟกระชาก (SPD) สำหรับระบบสัญญาณ | แรงดันไฟฟ้าขณะทำงาน, อัตราการรับส่งข้อมูล, ค่าความจุไฟฟ้า, การป้องกันสัญญาณรบกวนโหมดร่วม (Common-mode protection) |
| อีเทอร์เน็ต (Ethernet) / ระบบควบคุมและเก็บข้อมูล (SCADA) / ระบบจัดการพลังงาน (EMS) | การตรวจสอบและการเชื่อมต่อสื่อสารระยะไกล | อุปกรณ์ป้องกันไฟกระชากสำหรับเครือข่าย (Network SPD) | ความเร็วอีเทอร์เน็ต, การจ่ายไฟผ่านสายแลน (PoE) หากมี, การเชื่อมต่อสายกราวด์ของชีลด์ (Shield bonding), การเดินสายระหว่างตู้ควบคุม |
การออกแบบที่ถูกต้องคือการแบ่งชั้นการป้องกัน อุปกรณ์ป้องกันไฟกระชาก (SPD) สำหรับระบบไฟฟ้าจะทำหน้าที่ป้องกันเส้นทางพลังงาน ส่วน SPD สำหรับระบบสัญญาณจะทำหน้าที่ป้องกันเส้นทางสื่อสาร โดยอุปกรณ์ทั้งสองประเภทไม่สามารถทดแทนกันได้.
มาตรฐาน: IEC 61643-41, IEC 61643-31, IEC 61643-11 และ IEC 61643-21
มาตรฐานที่ใช้จะขึ้นอยู่กับตำแหน่งที่ติดตั้ง SPD.
| ตำแหน่งการติดตั้ง SPD | แนวทางมาตรฐานหลัก | ข้อควรทราบที่สำคัญ |
|---|---|---|
| วงจรไฟฟ้ากระแสตรง (DC) ของระบบกักเก็บพลังงานแบตเตอรี่ (BESS) ทั่วไป | IEC 61643-41:2025 สำหรับอุปกรณ์ป้องกันไฟกระชาก (SPD) ที่เชื่อมต่อกับระบบไฟฟ้ากระแสตรงแรงดันต่ำสูงสุด 1500 V DC | นี่คือการอ้างอิงที่แม่นยำกว่าสำหรับบัสบาร์กระแสตรง (DC bus) ของระบบกักเก็บพลังงานแบตเตอรี่ (BESS) โดยเฉพาะ และระบบไฟฟ้ากระแสตรงแรงดันต่ำอื่นๆ |
| วงจรไฟฟ้ากระแสตรงที่เชื่อมต่อกับระบบโซลาร์เซลล์ (PV-coupled DC circuits) | IEC 61643-31:2018 สำหรับอุปกรณ์ป้องกันไฟกระชาก (SPD) ที่ฝั่งกระแสตรงของระบบผลิตไฟฟ้าจากพลังงานแสงอาทิตย์สูงสุด 1500 V DC | ใช้ในกรณีที่ระบบกักเก็บพลังงานเชื่อมต่อโดยตรงกับโครงสร้างพื้นฐานไฟฟ้ากระแสตรงของระบบโซลาร์เซลล์ หรือเมื่อมีการระบุให้ SPD เป็นอุปกรณ์ป้องกันฝั่งกระแสตรงของระบบโซลาร์เซลล์ |
| ฝั่งไฟฟ้ากระแสสลับแรงดันต่ำ | IEC 61643-11:2025 สำหรับอุปกรณ์ป้องกันไฟกระชาก (SPD) ที่เชื่อมต่อกับระบบไฟฟ้าแรงดันต่ำกระแสสลับ | ใช้กับระบบจำหน่ายไฟฟ้ากระแสสลับ, เอาต์พุตกระแสสลับของอินเวอร์เตอร์ และการป้องกันฝั่งกระแสสลับของโครงข่ายไฟฟ้าในตลาดที่ใช้มาตรฐาน IEC |
| สายสัญญาณและสายสื่อสาร | มอก.61643-21 กลุ่มผลิตภัณฑ์สำหรับเครือข่ายโทรคมนาคมและเครือข่ายสัญญาณ | เกี่ยวข้องกับการสื่อสารผ่านระบบ BMS, RS485, อีเทอร์เน็ต, วงจรแจ้งเตือน และอินเทอร์เฟซควบคุม |
| โครงการในภูมิภาคอเมริกาเหนือ | ม.ล.1449 สำหรับอุปกรณ์ป้องกันไฟกระชากในระบบกำลัง รวมถึงข้อกำหนดการป้องกันสัญญาณเฉพาะสำหรับอินเทอร์เฟซ | ตรวจสอบรหัสมาตรฐานท้องถิ่น, รายการผลิตภัณฑ์, ค่า SCCR และข้อกำหนดในการบูรณาการระบบ |
ความแตกต่างนี้มีความสำคัญ มาตรฐาน IEC 61643-31 ถูกกำหนดขึ้นสำหรับระบบไฟฟ้ากระแสตรง (DC) ในงานโซลาร์เซลล์โดยเฉพาะ จึงไม่ใช่มาตรฐานอ้างอิงที่แม่นยำที่สุดสำหรับระบบบัสบาร์ DC ของ BESS ทุกประเภท สำหรับวงจรไฟฟ้า DC ของ BESS ที่ไม่ใช่ระบบโซลาร์เซลล์ มาตรฐาน IEC 61643-41:2025 จะเป็นมาตรฐาน SPD สำหรับระบบ DC ที่สอดคล้องและเหมาะสมกว่าโดยตรง อย่างไรก็ตาม หาก BESS มีการเชื่อมต่อกับระบบโซลาร์เซลล์ เป็นระบบไฮบริด หรือใช้โครงสร้างพื้นฐาน DC ร่วมกับโซลาร์เซลล์ มาตรฐาน IEC 61643-31 อาจยังคงมีความเกี่ยวข้อง ขึ้นอยู่กับการออกแบบผลิตภัณฑ์และระบบ.
สำหรับการเปรียบเทียบมาตรฐาน โปรดดู มาตรฐานอุปกรณ์ป้องกันไฟกระชาก: IEC 61643 เทียบกับ UL 1449 เทียบกับ GB 18802.
การป้องกันไฟกระชากด้าน DC สำหรับ BESS
ด้าน DC มักเป็นส่วนที่ต้องการการป้องกันไฟกระชากสำหรับ BESS สูงที่สุด เนื่องจากแรงดันไฟฟ้าอาจมีค่าสูง กระแสลัดวงจรที่อาจเกิดขึ้นมีค่ามาก และระบบอาจมีการทำงานอย่างต่อเนื่องตลอดเวลา.
ระบบไฟฟ้า DC ขนาด 1000 V และ 1500 V
การติดตั้ง BESS ในเชิงพาณิชย์และระดับสาธารณูปโภคส่วนใหญ่มักใช้บัสบาร์ DC แรงดันสูง อุปกรณ์ SPD จะต้องมีค่าแรงดันใช้งานต่อเนื่องสูงสุด (MCOV) ที่สอดคล้องกับระบบ.
ห้ามคาดเดา:
- SPD ขนาด 1000 V DC เหมาะสมสำหรับระบบ BESS ขนาด 1500 V DC
- SPD สำหรับระบบโซลาร์เซลล์สามารถนำไปใช้กับระบบแบตเตอรี่ DC ได้ทุกประเภทโดยอัตโนมัติ
- สามารถนำ SPD สำหรับระบบ AC ที่มีค่าพิกัดกระแสกระชาก (kA) สูงมาใช้ในด้าน DC ได้
- พิกัดแรงดันไฟฟ้าหนึ่งค่าใช้ได้กับทุกรูปแบบการต่อลงดิน
การตรวจสอบที่ถูกต้องคือ:
Uc / MCOV ต้องมีค่าสูงกว่าแรงดันไฟฟ้ากระแสตรงต่อเนื่องสูงสุดที่อาจเกิดขึ้นในโหมดการป้องกันของอุปกรณ์ป้องกันไฟกระชาก (SPD) ภายใต้สภาวะการทำงานที่คาดการณ์ไว้ทั้งหมด.
สำหรับการตีความพิกัดแรงดันไฟฟ้า โปรดดู Uc และ Up บนอุปกรณ์ป้องกันไฟกระชาก (SPD) หมายถึงอะไร.
การต่อลงดินและโหมดการป้องกันสำหรับระบบไฟฟ้ากระแสตรง
ระบบไฟฟ้ากระแสตรงของ BESS อาจเป็นแบบลอยตัว (Floating), อ้างอิงด้วยอิมพีแดนซ์, ต่อลงดินที่ขั้วลบ, ต่อลงดินที่ขั้วบวก หรือกำหนดค่าตามกลยุทธ์การตรวจสอบฉนวนเฉพาะของผู้ผลิต (OEM) โหมดการเชื่อมต่อของ SPD จะต้องสอดคล้องกับสถาปัตยกรรมนั้น.
| รูปแบบการจัดวางระบบไฟฟ้ากระแสตรง | ตรรกะการป้องกันทั่วไปของ SPD | คำเตือนในการเลือกใช้งาน |
|---|---|---|
| ระบบบัสไฟฟ้ากระแสตรงแบบลอยตัว (Floating DC bus) | การป้องกันอาจติดตั้งจากขั้ว DC+ ไปยัง PE และจากขั้ว DC- ไปยัง PE ขึ้นอยู่กับการออกแบบ | ตรวจสอบระบบตรวจสอบความเป็นฉนวน (Insulation monitoring) และค่ากระแสรั่วไหล/ค่าความจุไฟฟ้าที่ยอมรับได้ |
| ระบบบัสไฟฟ้ากระแสตรงแบบต่อลงดินที่ขั้วลบ (Negative-grounded DC bus) | รูปแบบการป้องกันจะแตกต่างกันเนื่องจากมีขั้วหนึ่งที่ถูกอ้างอิงกับกราวด์ไว้แล้ว | ห้ามคัดลอกแผนภาพการติดตั้งอุปกรณ์ป้องกันไฟกระชาก (SPD) ของระบบแบบลอยตัวไปใช้โดยไม่พิจารณา |
| ระบบบัสไฟฟ้ากระแสตรงแบบต่อลงดินที่ขั้วบวก (Positive-grounded DC bus) | ข้อควรระวังเช่นเดียวกับระบบกราวด์ลบ แต่ใช้การอ้างอิงในทิศทางตรงกันข้าม | ตรวจสอบขั้วไฟฟ้าและแผนผังการเดินสายของผู้ผลิต |
| สถาปัตยกรรมไฟฟ้ากระแสตรงแบบเชื่อมต่อกับระบบโซลาร์เซลล์ (PV-coupled DC architecture) | อาจจำเป็นต้องติดตั้งอุปกรณ์ป้องกันไฟกระชาก (SPD) ที่ได้มาตรฐานสำหรับระบบโซลาร์เซลล์ ณ จุดเชื่อมต่อระหว่างกล่องรวมสาย (Combiner) หรืออินเวอร์เตอร์ | ตรวจสอบค่า Ucpv ขั้วไฟฟ้า และความสอดคล้องตามมาตรฐาน IEC 61643-31 |
| ระบบกักเก็บพลังงานแบตเตอรี่ (BESS) แบบตู้คอนเทนเนอร์ที่มีการแยกตู้ติดตั้ง | อาจจำเป็นต้องมีจุดป้องกันหลายจุด เนื่องจากระยะการเดินสายเคเบิลอาจทำหน้าที่เป็นเส้นทางเหนี่ยวนำกระแสไฟกระชาก | ตรวจสอบระยะห่างระหว่างตู้ การเดินสายเคเบิล การเชื่อมต่อประสานศักย์ไฟฟ้า (Bonding) และความเสี่ยงต่อการถูกฟ้าผ่า |
หากระบบเป็นแบบโซลาร์เซลล์ร่วมกับระบบกักเก็บพลังงาน VIOX คู่มืออุปกรณ์ป้องกันไฟกระชากสำหรับระบบไฟฟ้ากระแสตรง (DC) เป็นข้อมูลอ้างอิงสนับสนุนที่มีประโยชน์.
ตำแหน่งการติดตั้งอุปกรณ์ไฟฟ้ากระแสตรง (DC)
| ตำแหน่ง | ทำไมถึงสำคัญ | จุดเน้นในการเลือกอุปกรณ์ทั่วไป |
|---|---|---|
| เอาต์พุตไฟฟ้ากระแสตรง (DC) ของตู้แบตเตอรี่ | ป้องกันอุปกรณ์อิเล็กทรอนิกส์ภายในตู้และขั้วต่อเอาต์พุต DC จากแรงดันเกินชั่วขณะที่เข้ามา | ระดับแรงดันไฟฟ้า DC, รูปแบบการเชื่อมต่อ, ความยาวสายนำที่สั้น, การต่อลงดินของตู้ |
| ตู้รวมสาย DC หรือตู้บัสบาร์ | ป้องกันจุดรวมกระแส DC ระหว่างชุดแบตเตอรี่และ PCS | ระดับกระแสกระชาก (Surge current level), ค่า SCCR, การป้องกันสำรอง (backup protection), และการประสานการทำงาน (coordination) |
| อินพุตไฟฟ้ากระแสตรง (DC input) ของ PCS / อินเวอร์เตอร์ | ป้องกันอุปกรณ์อิเล็กทรอนิกส์แปลงพลังงานจากแรงดันเกินชั่วขณะบนสายเคเบิล DC | ค่า Up, ค่า Uc, ขั้วไฟฟ้า DC, และข้อกำหนดการติดตั้งของผู้ผลิต |
ห้ามกำหนดกฎเกณฑ์แบบครอบจักรวาล เช่น “SPD หนึ่งตัวเพียงพอเสมอ” หรือ “ต้องใช้ SPD สองตัวเสมอ” จำนวนที่เหมาะสมขึ้นอยู่กับความยาวของสายเคเบิล, ระยะห่างของตู้, ความเสี่ยงจากฟ้าผ่า, การจัดวางพื้นที่, ระบบการเชื่อมต่อศักย์ไฟฟ้า (bonding system), และคำแนะนำของผู้ผลิต.
การป้องกันไฟกระชากด้าน AC สำหรับระบบกักเก็บพลังงานแบตเตอรี่ (BESS)
ด้าน AC ทำหน้าที่เชื่อมต่อ BESS เข้ากับอาคาร, หม้อแปลง, ไมโครกริด, เครื่องกำเนิดไฟฟ้า หรือโครงข่ายไฟฟ้า ไฟกระชากสามารถเข้ามาจากโครงข่ายหรือเกิดจากการสับเปลี่ยนอุปกรณ์ภายในสถานที่ติดตั้ง.
จุดรับไฟเข้าอาคาร (AC Service Entrance) หรือจุดเชื่อมต่อร่วม (Point of Common Coupling)
ที่จุดเชื่อมต่อโครงข่ายไฟฟ้าหรือตู้สวิตช์บอร์ดแรงดันต่ำหลัก ให้ใช้ AC SPD ที่เลือกตามระดับความเสี่ยงของสถานที่และแรงดันไฟฟ้าของระบบ ในสถานที่ที่มีการจ่ายไฟผ่านสายอากาศ มีระบบป้องกันฟ้าผ่าภายนอก หรือมีความเสี่ยงต่อฟ้าผ่าสูง อาจจำเป็นต้องใช้การป้องกันประเภท Type 1 หรือ Type 1+2 สำหรับการติดตั้งที่จ่ายไฟผ่านสายใต้ดินซึ่งมีความเสี่ยงต่ำกว่า Type 2 อาจเป็นตัวเลือกที่เหมาะสมในระดับการจ่ายไฟ ทั้งนี้ขึ้นอยู่กับการประเมินความเสี่ยงและมาตรฐานท้องถิ่น.
ตู้จ่ายไฟ AC และวงจรย่อย
ตู้คอนเทนเนอร์และห้องเก็บระบบกักเก็บพลังงาน (BESS) มักมีโหลดเสริม เช่น ระบบปรับอากาศ (HVAC), ระบบตรวจจับอัคคีภัย, ระบบแสงสว่าง, ระบบตรวจสอบ, ระบบควบคุม, เครื่องทำความร้อน, พัดลม และแหล่งจ่ายไฟสำหรับระบบสื่อสาร วงจรเหล่านี้อาจได้รับความเสียหายหรือถูกรบกวนจากแรงดันเกินชั่วขณะทางด้าน AC แม้ว่าตัว PCS หลักจะยังคงทำงานได้ก็ตาม.
SPD ประเภท Type 2 มักใช้ที่ตู้จ่ายไฟและแผงควบคุมย่อย แต่ค่า Imax/In ที่แน่นอนนั้นขึ้นอยู่กับแต่ละโครงการ ค่าเช่น 40 kA อาจเป็นจุดเปรียบเทียบทั่วไปในบางตลาด แต่ไม่ควรยึดถือเป็นกฎเกณฑ์สากล.
เอาต์พุต AC ของ PCS / อินเวอร์เตอร์
ขั้วต่อ AC ของระบบแปลงพลังงาน (PCS) อาจจำเป็นต้องมีการป้องกันในจุดนั้นๆ ขึ้นอยู่กับระยะห่างจาก SPD ต้นทาง การเดินสาย การประสานงานของอุปกรณ์ และข้อกำหนดของผู้ผลิต.
สำหรับการเลือกประเภทของ SPD โปรดดูที่ อุปกรณ์ป้องกันไฟกระชากประเภท 1 เทียบกับประเภท 2 เทียบกับประเภท 3.
การป้องกันไฟกระชากสำหรับสัญญาณและระบบสื่อสาร
ความล้มเหลวของระบบ BESS หลายกรณีไม่ได้เกิดจากขั้วต่อกำลังไฟฟ้า แต่เกิดจากความล้มเหลวในการสื่อสาร.
ระบบจัดการแบตเตอรี่ (BMS), ระบบจัดการพลังงาน (EMS), ตัวควบคุม PCS, เกตเวย์ SCADA, อินเทอร์เฟซสัญญาณแจ้งเหตุเพลิงไหม้ และอุปกรณ์ตรวจสอบระยะไกล ทั้งหมดล้วนต้องอาศัยเส้นทางสัญญาณแรงดันต่ำ สายสัญญาณเหล่านี้อาจเดินระหว่างตู้คอนเทนเนอร์ อาคาร และอุปกรณ์ภายนอกอาคาร ทำให้มีความเสี่ยงต่อแรงดันเกินแบบคอมมอนโหมด (Common-mode surges).
สายสื่อสารของ BMS
เครือข่าย BMS อาจใช้โปรโตคอล RS485, CAN, Ethernet หรือการสื่อสารเฉพาะของแต่ละผู้ผลิต อุปกรณ์ป้องกันไฟกระชาก (SPD) สำหรับสัญญาณต้องสอดคล้องกับ:
- แรงดันไฟฟ้าสัญญาณที่กำหนด (Nominal signal voltage)
- แรงดันไฟฟ้าใช้งานต่อเนื่องสูงสุด
- อัตราการรับส่งข้อมูล (Data rate)
- ค่าความจุไฟฟ้าของสายสัญญาณ (Line capacitance)
- จำนวนตัวนำหรือจำนวนคู่สาย (Number of conductors or pairs)
- วิธีการต่อลงดินของชีลด์ (shield bonding method)
- ข้อกำหนดในการป้องกันแบบคอมมอนโหมด (common-mode) และดิฟเฟอเรนเชียลโหมด (differential-mode)
อุปกรณ์ป้องกันไฟกระชาก (SPD) ที่มีความจุไฟฟ้าสูงอาจทำให้คุณภาพการสื่อสารลดลง และ SPD ที่มีแรงดันไฟฟ้าใช้งานไม่เหมาะสมอาจทำงานช้าเกินไปหรือรบกวนสัญญาณปกติได้.
การเชื่อมต่อ Ethernet, SCADA และ EMS
การเชื่อมต่อ Ethernet จำเป็นต้องเลือกใช้ SPD สำหรับเครือข่ายที่เหมาะสมกับอัตราความเร็วข้อมูล ประเภทของชีลด์ และสถานะ PoE (หากมี) หากสาย Ethernet มีการเดินสายออกจากตู้ BESS หรือเดินระหว่างโครงสร้างที่มีการต่อลงดินแยกจากกัน ควรพิจารณาการป้องกันที่ปลายทั้งสองด้านของเส้นทางสายเคเบิลที่อยู่ภายนอก.
สายสัญญาณแจ้งเตือน (Alarm), หน้าสัมผัสแห้ง (Dry Contact) และสายควบคุมเสริม (Auxiliary Control Lines)
วงจรหน้าสัมผัสแห้งและวงจรดิจิทัล I/O มักถูกมองข้ามเนื่องจากเป็นวงจรที่ใช้พลังงานต่ำ แต่ไฟกระชากที่เกิดขึ้นบนตัวนำเหล่านี้สามารถเข้าสู่การ์ดอินพุตของตัวควบคุมและทำให้เกิดการทริปผิดพลาดหรือความเสียหายต่อฮาร์ดแวร์ได้.
สำหรับรายละเอียดในการเลือกสัญญาณ โปรดใช้ข้อมูลของ VIOX คู่มือการเลือกอุปกรณ์ป้องกันไฟกระชากสำหรับสัญญาณ.

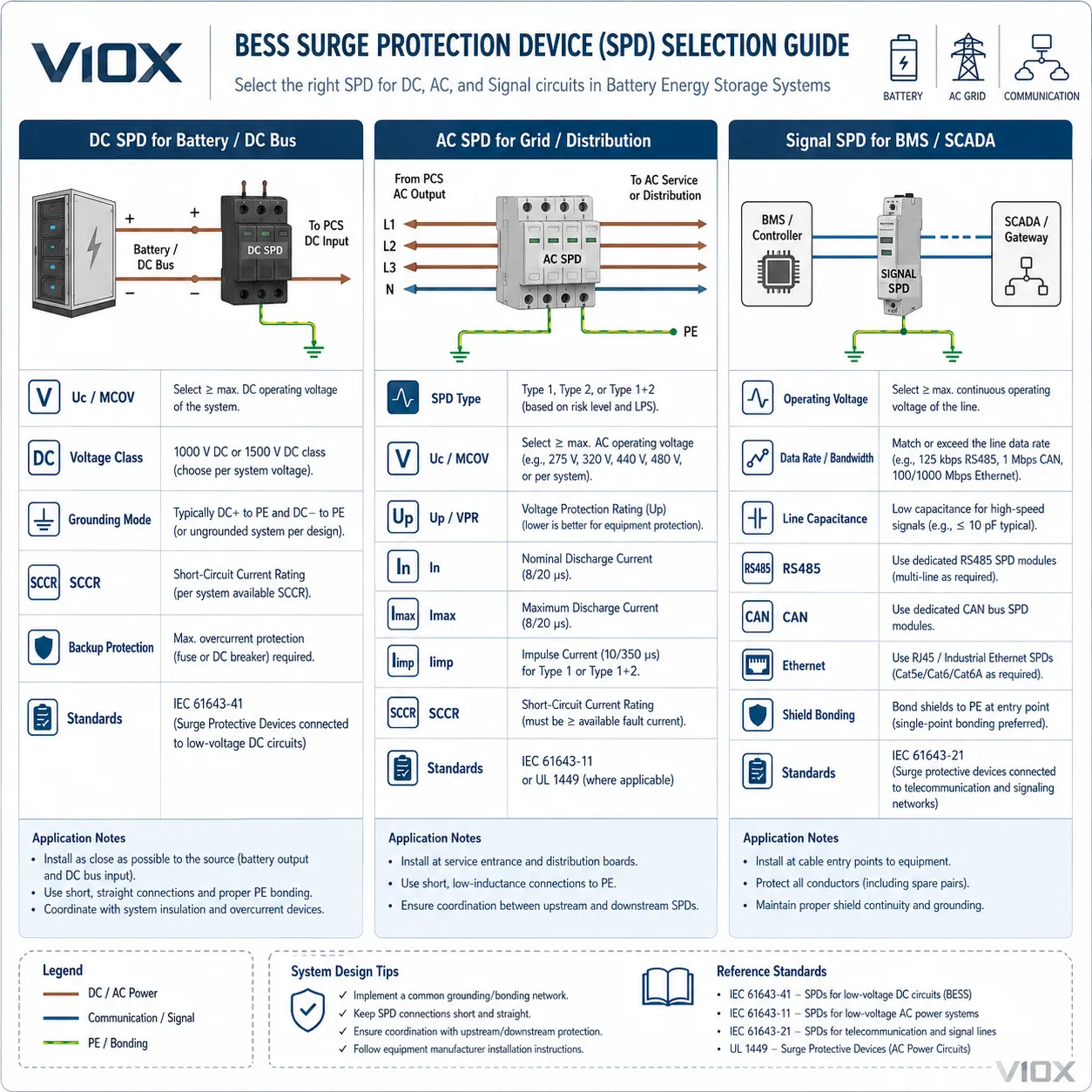

พิกัดสำคัญสำหรับอุปกรณ์ป้องกันไฟกระชาก (SPD) ในระบบ BESS
| การจัดอันดับ | จุดที่สำคัญ | สิ่งที่ต้องตรวจสอบ |
|---|---|---|
| Uc / MCOV | ไฟฟ้ากระแสสลับ (AC), ไฟฟ้ากระแสตรง (DC), สัญญาณ (Signal) | ต้องสอดคล้องกับแรงดันไฟฟ้าใช้งานต่อเนื่องจริงที่ตกคร่อมโหมดของ SPD |
| ยูซีพีวี | ฝั่ง DC ที่เชื่อมต่อกับระบบโซลาร์เซลล์ (PV-coupled) | ต้องมีค่าสูงกว่าแรงดันไฟฟ้าสูงสุดของสตริงโซลาร์เซลล์ในกรณีที่ใช้มาตรฐาน PV |
| ค่าระดับการป้องกันแรงดันไฟฟ้า (Up / VPR) | อุปกรณ์ที่ได้รับการป้องกันทั้งหมด | ต้องมีค่าต่ำเพียงพอสำหรับความทนทานของอุปกรณ์ รวมถึงแรงดันไฟฟ้าที่เกิดจากสายติดตั้ง |
| ใน | การทดสอบการทนต่อกระแสกระชากซ้ำสำหรับอุปกรณ์ป้องกันไฟกระชากประเภทที่ 2 (Type 2) | เปรียบเทียบภายใต้มาตรฐาน ประเภท และระดับแรงดันไฟฟ้าเดียวกัน |
| ไอแมกซ์ | ความสามารถในการรองรับกระแสสูงสุดที่รูปคลื่น 8/20 ไมโครวินาที | มีประโยชน์ แต่ไม่ใช่ค่าที่บ่งบอกถึงอายุการใช้งาน |
| ไออิมป์ | การทดสอบการทนต่อกระแสฟ้าผ่าสำหรับอุปกรณ์ป้องกันไฟกระชากประเภทที่ 1 (Type 1) | มีความสำคัญในกรณีที่มีความเสี่ยงต่อการถูกฟ้าผ่าโดยตรงหรือมีความเสี่ยงตามระบบป้องกันฟ้าผ่า (LPS) |
| พิกัดกระแสลัดวงจร (SCCR / Short-circuit rating) | อุปกรณ์ป้องกันไฟกระชาก (Power SPDs) | ต้องสอดคล้องกับกระแสลัดวงจรที่มีอยู่และอุปกรณ์ป้องกันสำรอง |
| ฟิวส์สำรอง / เบรกเกอร์ | อุปกรณ์ป้องกันไฟกระชาก (Power SPDs) | ปฏิบัติตามตารางการประสานการทำงานของผู้ผลิต |
| แบนด์วิดท์สัญญาณ / ค่าความจุไฟฟ้า | ระบบจัดการอาคาร (BMS), อีเทอร์เน็ต (Ethernet), RS485 | ต้องไม่รบกวนการสื่อสาร |
| การส่งสัญญาณระยะไกล | การดำเนินงานและการบำรุงรักษาระบบกักเก็บพลังงานแบตเตอรี่ (BESS O&M) | ช่วยตรวจจับโมดูล SPD ที่ชำรุดก่อนเกิดเหตุการณ์ไฟกระชากครั้งถัดไป |
สำหรับการตีความพิกัดกระแส โปรดดู การจัดอันดับ Imax เทียบกับ IN สำหรับอุปกรณ์ป้องกันไฟกระชาก. สำหรับการเสื่อมสภาพของ MOV และพฤติกรรมเมื่อสิ้นสุดอายุการใช้งาน โปรดดู อธิบาย ZnO MOV.

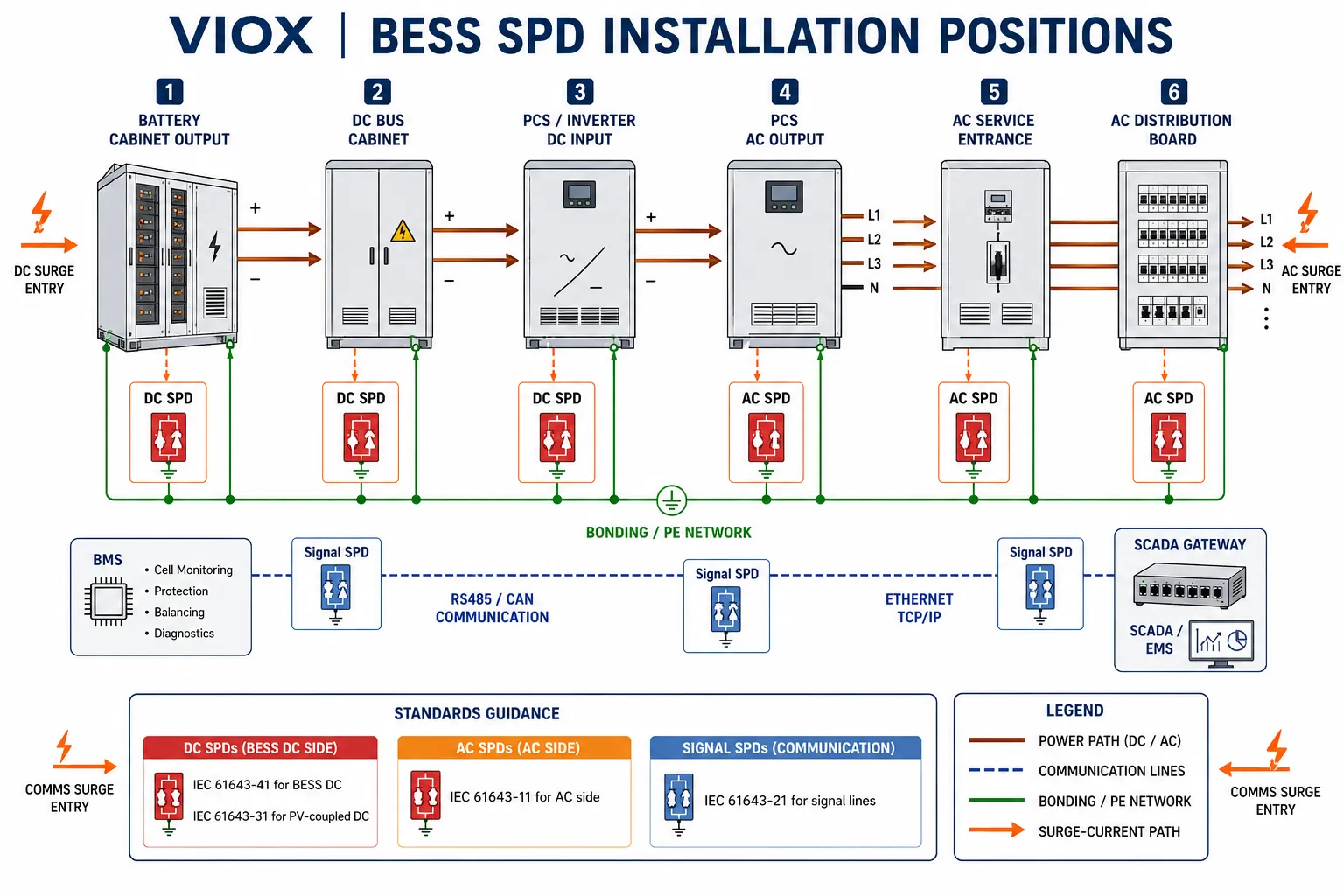

การเลือก SPD สำหรับ BESS ตามตำแหน่งการติดตั้ง
| ตำแหน่งการติดตั้ง | ทิศทางประเภทของ SPD | ทิศทางมาตรฐาน | การตรวจสอบหลัก |
|---|---|---|---|
| เอาต์พุตไฟฟ้ากระแสตรง (DC) ของตู้แบตเตอรี่ | กระแสตรง SPD | มาตรฐาน IEC 61643-41 สำหรับ DC ของ BESS โดยเฉพาะ; มาตรฐาน IEC 61643-31 หากใช้กับฝั่ง DC ของระบบโซลาร์เซลล์ (PV) | Uc/MCOV, รูปแบบการต่อลงดิน, SCCR, การป้องกันสำรอง, ความยาวสายนำที่สั้น |
| ตู้รวมสาย DC / ตู้บัสบาร์ DC | กระแสตรง SPD | มาตรฐาน IEC 61643-41 หรือเกณฑ์การพิจารณา DC SPD เฉพาะของโครงการ | ระดับแรงดัน 1000/1500 V DC, กระแสลัดวงจร, การประสานการทำงาน (coordination), การต่อลงดินของตู้ (enclosure bonding) |
| อินพุตไฟฟ้ากระแสตรง (DC input) ของ PCS / อินเวอร์เตอร์ | กระแสตรง SPD | มาตรฐาน IEC 61643-41 หรือ IEC 61643-31 ขึ้นอยู่กับสถาปัตยกรรมของระบบ | Up, Uc, ขั้วไฟฟ้า, คำแนะนำจากผู้ผลิต |
| จุดรับไฟ AC / จุดเชื่อมต่อโครงข่าย (PCC) | AC SPD ประเภท Type 1, Type 2 หรือ Type 1+2 | IEC 61643-11 หรือ UL 1449 | ประเภทของแหล่งจ่าย, การสัมผัสกับฟ้าผ่า, Uc, Up, Iimp/In/Imax, SCCR |
| ตู้จ่ายไฟฟ้ากระแสสลับ (AC Distribution Board) | อุปกรณ์ป้องกันไฟกระชาก (SPD) ชนิดที่ 2 สำหรับระบบไฟฟ้ากระแสสลับ | IEC 61643-11 หรือ UL 1449 | แรงดันไฟฟ้าของระบบจำหน่าย, โหลดเสริม, การประสานการทำงาน, การแจ้งเตือนระยะไกล |
| เอาต์พุตไฟฟ้ากระแสสลับของ PCS | อุปกรณ์ป้องกันไฟกระชาก (SPD) ชนิดที่ 2 หรือแบบประสานการทำงานในพื้นที่ | IEC 61643-11 หรือ UL 1449 | ระยะห่างจาก SPD ต้นทาง, การเดินสายเคเบิล, คู่มือ PCS |
| สายสัญญาณ RS485 / CAN ของระบบ BMS | อุปกรณ์ป้องกันไฟกระชาก (SPD) สำหรับระบบสัญญาณ | มาตรฐานตระกูล IEC 61643-21 | แรงดันสัญญาณ, ค่าความจุไฟฟ้า, อัตราการรับส่งข้อมูล, การต่อลงดินของชีลด์ |
| อีเทอร์เน็ต (Ethernet) / ระบบควบคุมและเก็บข้อมูล (SCADA) / ระบบจัดการพลังงาน (EMS) | อุปกรณ์ป้องกันไฟกระชากสำหรับเครือข่าย (Network SPD) | มาตรฐานตระกูล IEC 61643-21 หรือมาตรฐานเฉพาะของอินเทอร์เฟซ | ความเร็วอีเทอร์เน็ต, PoE, สายเคเบิลแบบมีชีลด์/ไม่มีชีลด์, การสัมผัสระหว่างตู้ควบคุม |
อุปกรณ์ป้องกันไฟกระชาก (SPD) + การป้องกันไฟฟ้ากระแสตรง (DC) + การต่อลงดิน: มุมมองเชิงระบบ
อุปกรณ์ป้องกันไฟกระชากสำหรับระบบกักเก็บพลังงาน (BESS) ไม่ใช่อุปกรณ์เสริมแบบแยกส่วน แต่ต้องทำงานร่วมกับโครงสร้างการป้องกันส่วนที่เหลือ.
การทบทวนการออกแบบที่แข็งแกร่ง:
- ฟิวส์ไฟฟ้ากระแสตรงหรือเซอร์กิตเบรกเกอร์ไฟฟ้ากระแสตรงสำหรับการป้องกันกระแสเกินและไฟฟ้าลัดวงจร
- อุปกรณ์ตัดตอนหรือสวิตช์ตัดวงจรไฟฟ้ากระแสตรง (DC disconnects or isolators) สำหรับการตัดแยกวงจรเพื่อการบำรุงรักษา
- ผังการต่อลงดินและการเชื่อมต่อประสานทางไฟฟ้า (grounding and bonding layout)
- การเชื่อมต่อประสานศักย์ไฟฟ้า (equipotential bonding) ระหว่างตู้ควบคุมและตู้คอนเทนเนอร์
- การเดินสายไฟและการแยกประเภทสายไฟ
- การป้องกันสำรองสำหรับอุปกรณ์ป้องกันไฟกระชาก (SPD backup protection)
- การป้องกันสายสัญญาณและสายสื่อสาร
- การตรวจสอบสถานะของอุปกรณ์ป้องกันไฟกระชาก (SPD) จากระยะไกล
- ช่องทางสำหรับการบำรุงรักษาและการเปลี่ยนอุปกรณ์
สำหรับการป้องกันไฟฟ้ากระแสตรง (DC) ในส่วนที่อยู่ติดกัน โปรดดูคู่มือของ VIOX ที่ เซอร์กิตเบรกเกอร์กระแสตรงสำหรับระบบพลังงานแสงอาทิตย์ แบตเตอรี่ และยานยนต์ไฟฟ้า และการเปรียบเทียบระหว่าง เซอร์กิตเบรกเกอร์ไฟฟ้ากระแสตรง (DC) กับฟิวส์.

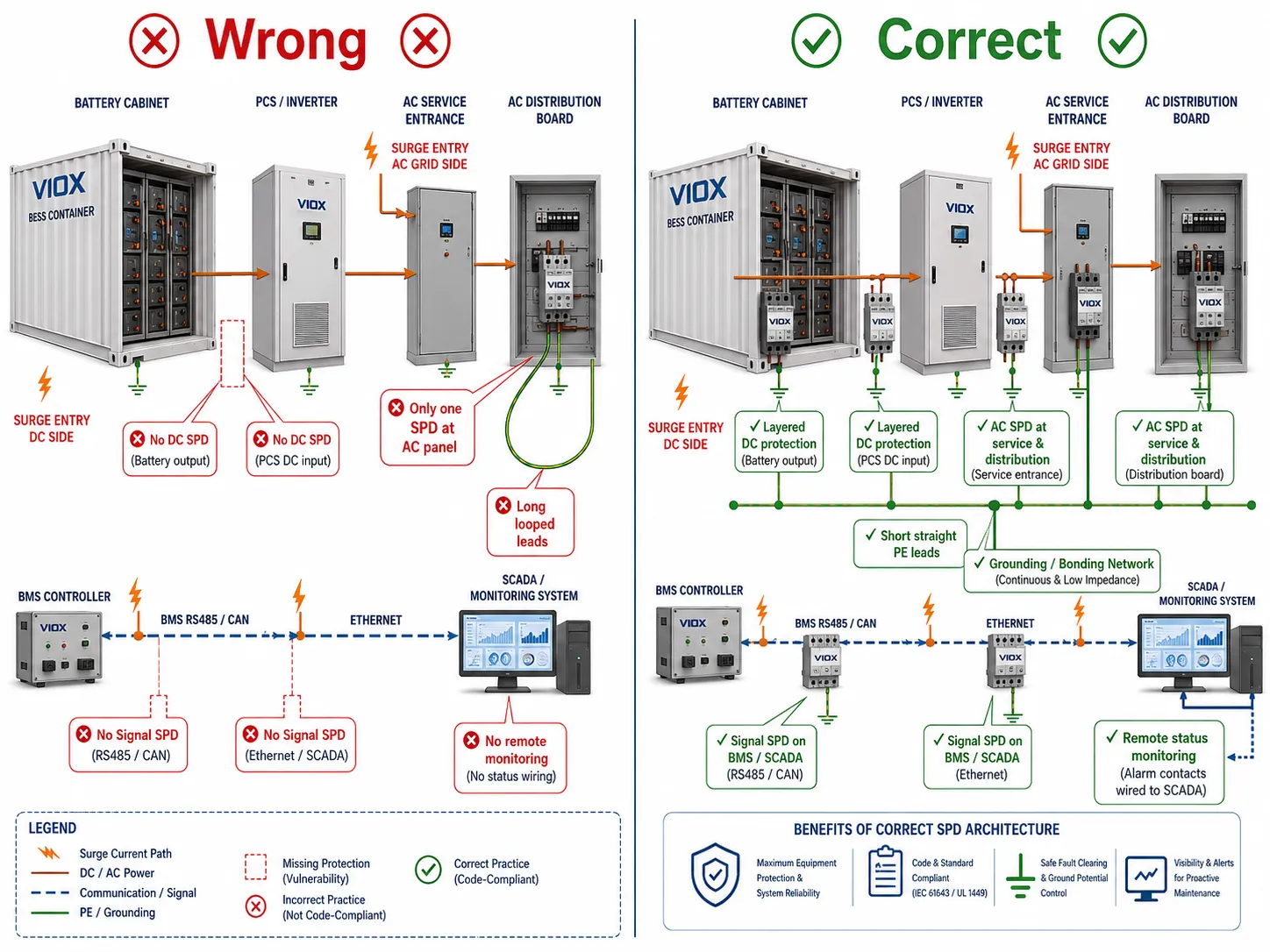

ข้อผิดพลาดทั่วไปในการติดตั้งอุปกรณ์ป้องกันไฟกระชาก (SPD) สำหรับระบบกักเก็บพลังงานแบตเตอรี่ (BESS)
| ผิดพลาด | ความเสี่ยง | แนวทางปฏิบัติที่ดีกว่า |
|---|---|---|
| การติดตั้งอุปกรณ์ป้องกันไฟกระชาก (SPD) เพียงตัวเดียว | เส้นทางของระบบ DC, AC หรือสัญญาณยังคงไม่มีการป้องกัน | การป้องกันตามชั้นของระบบ: DC, AC และระบบสื่อสาร |
| การใช้ PV DC SPD สำหรับบัสบาร์ DC ของระบบ BESS ทั้งหมดโดยอัตโนมัติ | ข้อกำหนดมาตรฐานหรือสมมติฐานเกี่ยวกับความผิดพร่องอาจไม่ตรงกัน | ใช้มาตรฐาน IEC 61643-41 สำหรับระบบ DC ของ BESS เท่านั้น และใช้ IEC 61643-31 ในกรณีที่มี PV DC ร่วมด้วย |
| การเลือกอุปกรณ์โดยพิจารณาจากค่า Imax เพียงอย่างเดียว | การป้องกันแรงดันไฟฟ้า, ค่า SCCR, การต่อลงดิน และการติดตั้งอาจไม่ถูกต้อง | ตรวจสอบค่า Uc, Up, In/Imax/Iimp, SCCR, อุปกรณ์ป้องกันสำรอง และโหมดการทำงาน |
| การละเลยสายสัญญาณของ BMS | ความล้มเหลวในการสื่อสารหรือการสั่งปิดระบบที่ผิดพลาด | ป้องกันสาย RS485, CAN, Ethernet, หน้าสัมผัสแบบแห้ง (dry contacts) และสายควบคุมที่อยู่ภายนอก |
| การละเลยโหมดการต่อลงดิน | SPD อาจถูกเชื่อมต่อในโหมดที่ไม่ถูกต้อง | ยืนยันสถาปัตยกรรมแบบลอยตัว (floating), แบบต่อลงดิน (grounded), แบบอ้างอิงอิมพีแดนซ์ (impedance-referenced) หรือแบบเชื่อมต่อกับระบบโซลาร์เซลล์ (PV-coupled) |
| สายนำของ SPD มีความยาวเกินไป | แรงดันไฟฟ้าที่ผ่านอุปกรณ์ (let-through voltage) สูงกว่าค่าระดับการป้องกันแรงดันไฟฟ้า (Up) ที่คาดไว้ | รักษาการเชื่อมต่อของ SPD ให้สั้นและตรงที่สุด |
| ไม่มีการแจ้งเตือนระยะไกล | โมดูล SPD ที่ชำรุดอาจไม่ถูกตรวจพบ | ควรใช้ระบบสัญญาณแจ้งเตือนทั้งแบบมองเห็นได้และแบบทางไกลสำหรับการติดตั้งระบบ BESS ที่มีความสำคัญ |
| ไม่มีการประสานการทำงาน (Coordination) กับเบรกเกอร์หรือฟิวส์ฝั่ง DC | พฤติกรรมการตอบสนองต่อความผิดปกติอาจไม่ปลอดภัยหรือไม่เป็นไปตามลำดับการตัดวงจร (Non-selective) | ปฏิบัติตามคำแนะนำของผู้ผลิต SPD เกี่ยวกับการป้องกันสำรองและการศึกษาการป้องกันระบบ |
คำถามที่พบบ่อย
ระบบ BESS จำเป็นต้องมีอุปกรณ์ป้องกันไฟกระชาก (Surge Protection) ทั้งฝั่ง DC และ AC หรือไม่?
จำเป็น ในระบบที่ผ่านการออกแบบทางวิศวกรรมส่วนใหญ่ควรพิจารณาทั้งสองฝั่ง โดยฝั่ง DC จะช่วยป้องกันแบตเตอรี่และอินเทอร์เฟซของ PCS ในขณะที่ฝั่ง AC จะช่วยป้องกันการเชื่อมต่อกับโครงข่าย ระบบจำหน่าย วงจรช่วย และขั้วต่อ AC ของ PCS นอกจากนี้ควรพิจารณาสายสัญญาณแยกต่างหากด้วย.
มาตรฐานใดที่ใช้กับ SPD ฝั่ง DC สำหรับระบบ BESS?
สำหรับระบบไฟฟ้าแรงดันต่ำกระแสตรง (DC) ที่ใช้เฉพาะ BESS มาตรฐาน IEC 61643-41:2025 เป็นแนวทางมาตรฐาน IEC ที่สอดคล้องโดยตรงที่สุด สำหรับการป้องกันฝั่ง DC ที่เชื่อมต่อกับระบบ PV อาจใช้มาตรฐาน IEC 61643-31 ได้ ทั้งนี้ควรตรวจสอบมาตรฐานผลิตภัณฑ์ สถาปัตยกรรมของระบบ และเอกสารจากผู้ผลิตเสมอ.
ฉันสามารถใช้ SPD ของระบบ PV กับบัสบาร์ DC ของ BESS ได้หรือไม่?
สามารถทำได้ก็ต่อเมื่อ SPD นั้นได้รับการจัดระดับและรับรองโดยผู้ผลิตสำหรับการใช้งานกับ BESS DC นั้นๆ เท่านั้น เนื่องจาก SPD สำหรับระบบ PV ถูกออกแบบมาสำหรับสภาวะกระแสตรงของระบบโซลาร์เซลล์ แต่บัสบาร์ DC ของ BESS อาจจำเป็นต้องใช้ DC SPD ที่ผ่านการประเมินตามมาตรฐานอื่น เช่น IEC 61643-41.
SPD ขนาด 40 kA เพียงพอสำหรับ BESS หรือไม่?
ไม่มีค่า kA ที่เป็นมาตรฐานสากลตายตัว ค่าระดับ 40 kA อาจเป็นจุดเริ่มต้นทั่วไปสำหรับการเปรียบเทียบ SPD ประเภทที่ 2 (Type 2) แต่การเลือกที่ถูกต้องขึ้นอยู่กับความเสี่ยงต่อฟ้าผ่า ประเภทของ SPD ระดับแรงดันไฟฟ้า การต่อลงดิน ความยาวสายเคเบิล ตำแหน่งการติดตั้ง และการประเมินความเสี่ยง.
ควรติดตั้ง SPD ไว้ที่จุดใดบ้างในระบบ BESS?
จุดที่ควรพิจารณาโดยทั่วไป ได้แก่ เอาต์พุต DC ของตู้แบตเตอรี่, ตู้รวมสาย DC หรือตู้บัสบาร์ DC, อินพุต DC ของ PCS/อินเวอร์เตอร์, จุดรับไฟ AC, ตู้จ่ายไฟ AC, เอาต์พุต AC ของ PCS, สายสื่อสาร BMS แบบ RS485/CAN, การเชื่อมต่อ Ethernet/SCADA และวงจรควบคุมเสริม.
สายสื่อสาร BMS จำเป็นต้องมีการป้องกันไฟกระชากจริงหรือไม่?
มักจะเป็นเช่นนั้น โดยเฉพาะในกรณีที่มีสายสัญญาณสื่อสารเชื่อมต่อระหว่างตู้ คอนเทนเนอร์ อาคาร หรืออุปกรณ์ภายนอกอาคาร ไฟกระชากในสัญญาณสามารถทำให้ระบบ BMS ตัดการทำงานหรือเสียหายได้ แม้ว่าวงจรไฟฟ้ากำลังจะได้รับการป้องกันไว้แล้วก็ตาม.
สิ่งที่สำคัญที่สุดในการเลือกอุปกรณ์ป้องกันไฟกระชาก (SPD) สำหรับสัญญาณในระบบ BESS คืออะไร?
ต้องเลือก SPD ให้เหมาะสมกับแรงดันสัญญาณ อัตราการรับส่งข้อมูล ขีดจำกัดความจุไฟฟ้า จำนวนสายไฟ วิธีการต่อลงดิน การเชื่อมต่อชีลด์ และประเภทของอินเทอร์เฟซ โดย SPD สำหรับระบบไฟฟ้ากำลังไม่สามารถนำมาใช้ป้องกันพอร์ตสื่อสารได้.
อุปกรณ์ป้องกันไฟกระชากสามารถใช้แทนฟิวส์ DC หรือเบรกเกอร์ DC ได้หรือไม่?
ไม่ได้ อุปกรณ์ SPD ทำหน้าที่จำกัดแรงดันไฟฟ้าเกินชั่วขณะ ส่วนฟิวส์ DC และเบรกเกอร์ DC ทำหน้าที่ป้องกันกระแสเกินและไฟฟ้าลัดวงจร การออกแบบระบบป้องกันสำหรับ BESS โดยทั่วไปจำเป็นต้องใช้ทั้งสองอย่างควบคู่กัน.
สรุป
การป้องกันไฟกระชากสำหรับ BESS เป็นงานด้านการออกแบบระบบ ไม่ใช่การเลือกผลิตภัณฑ์เพียงชิ้นเดียว ทั้งฝั่ง DC ฝั่ง AC และเครือข่ายสื่อสารต่างเป็นเส้นทางที่ไฟกระชากสามารถเข้ามาได้ ดังนั้นแต่ละส่วนจึงต้องการประเภทของ SPD, พิกัดแรงดัน, ระดับการป้องกัน, การจัดวางระบบสายดิน และวิธีการติดตั้งที่เหมาะสม.
สำหรับลูกค้า VIOX ตรรกะการออกแบบเชิงปฏิบัติมีดังนี้:
- ใช้ SPD สำหรับระบบ DC กับอินเทอร์เฟซ DC ของแบตเตอรี่และ PCS
- ใช้ AC SPD สำหรับระบบโครงข่ายไฟฟ้า, เอาต์พุต AC ของอินเวอร์เตอร์ และตู้จ่ายไฟฟ้า
- ใช้ Signal SPD สำหรับระบบ BMS, RS485, Ethernet, SCADA และสายควบคุม
- ประสานการทำงานของ SPD ร่วมกับ DC เบรกเกอร์, ฟิวส์, ระบบสายดิน, การเชื่อมต่อศักย์ไฟฟ้า และการตรวจสอบเพื่อการบำรุงรักษา
หากคุณกำลังเปลี่ยนจากการออกแบบระบบไปสู่การเลือกผลิตภัณฑ์ ให้เริ่มต้นด้วย หน้าผลิตภัณฑ์ VIOX SPD และตรวจสอบแต่ละรุ่นให้สอดคล้องกับแรงดันไฟฟ้าของ BESS, กระแสลัดวงจร, มาตรฐาน, อินเทอร์เฟซการสื่อสาร และตำแหน่งการติดตั้งที่แน่นอน.
แหล่งข้อมูลที่ตรวจสอบ
- IEC 61643-41:2025 – อุปกรณ์ป้องกันไฟกระชาก (SPD) ที่เชื่อมต่อกับระบบไฟฟ้ากระแสตรงแรงดันต่ำ
- IEC 61643-31:2018 – อุปกรณ์ป้องกันไฟกระชาก (SPDs) สำหรับระบบไฟฟ้าพลังงานแสงอาทิตย์
- IEC 61643-21:2000+A1:2008+A2:2012 – อุปกรณ์ป้องกันไฟกระชาก (SPD) สำหรับเครือข่ายโทรคมนาคมและสัญญาณ
- IEC 61643-11:2025 – อุปกรณ์ป้องกันไฟกระชาก (SPD) ที่เชื่อมต่อกับระบบไฟฟ้ากระแสสลับแรงดันต่ำ
