УЗО против MCB: Почему следует использовать УЗО вместо MCB для защиты от поражения электрическим током?

Прямой ответ

Вы не используете УЗО вместо автоматического выключателя (MCB) для каждой цели. Вы используете УЗО RCCB когда вам нужна защита от поражения электрическим током и утечки на землю, а вы используете MCB когда вам нужна защиту от перегрузки и короткого замыкания. В большинстве реальных установок правильным ответом является не УЗО или или автоматический выключатель (MCB), а УЗО + автоматический выключатель (MCB) вместе, или единое устройство RCBO , которое сочетает в себе обе функции.

Это различие имеет значение, потому что MCB может защитить кабели и оборудование от чрезмерного тока, но он не может обнаружить небольшие токи утечки, которые могут проходить через человеческое тело. RCCB разработан специально для обнаружения этого дисбаланса и отключения цепи достаточно быстро, чтобы снизить риск поражения электрическим током.

Если ваш реальный вопрос: “какое устройство защищает людей”, ответ прост: УЗО защищает людей от замыканий на землю; автоматический выключатель (MCB) защищает проводку от перегрузки по току. В практическом проектировании это обычно означает, что защита от остаточного тока должна сочетаться с правильно скоординированной защитой от перегрузки по току, а не рассматриваться как отдельная замена.

Основные выводы

• УЗО и автоматический выключатель (MCB) не являются взаимозаменяемыми. Они защищают от разных типов неисправностей.
• Основная задача УЗО - обнаружение дисбаланса тока между фазным и нейтральным проводниками.
• An MCB делает нет обеспечивают защиту от поражения электрическим током.
• В большинстве жилых и небольших коммерческих систем правильная стратегия защиты - это MCB + RCCB или RCBO.
• На многих рынках, RCB используется в широком смысле для устройств защитного отключения, в то время как RCCB является более точным термином.

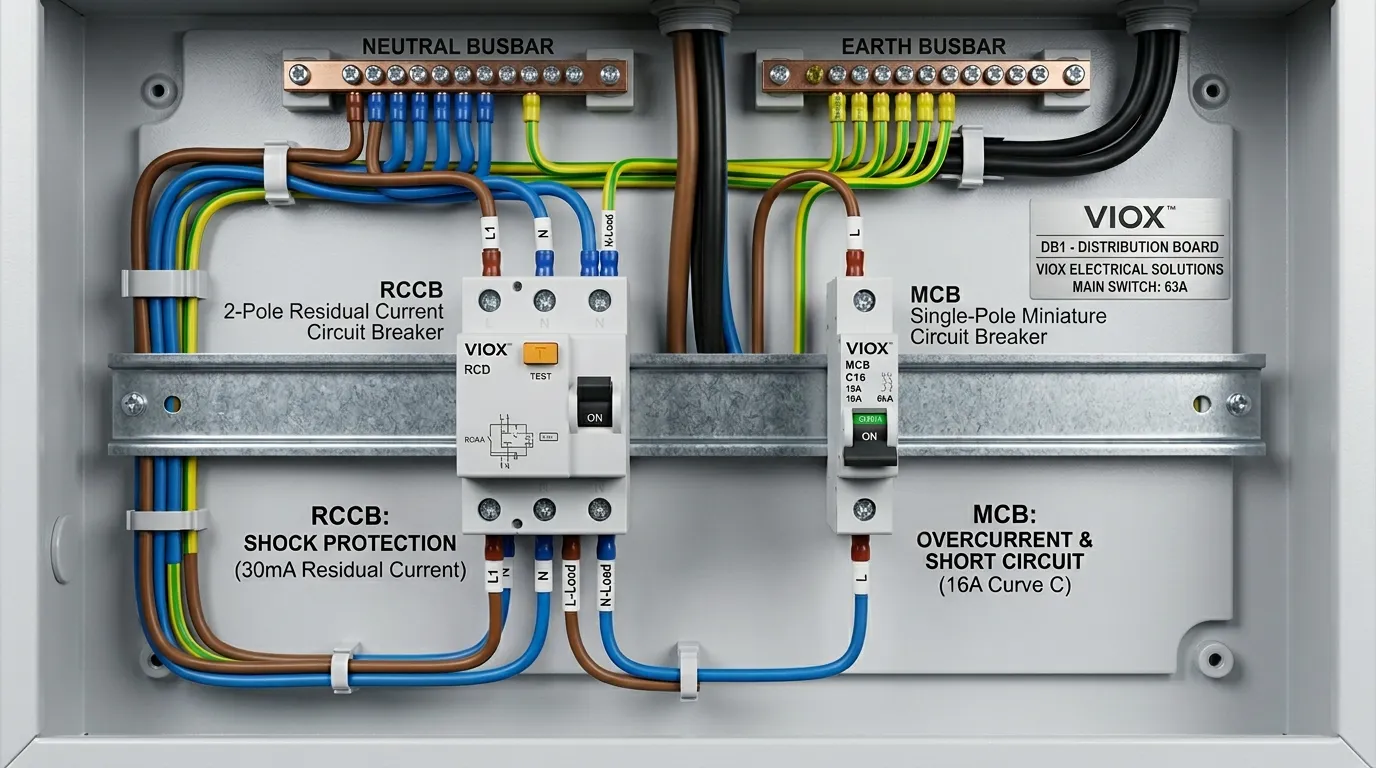

УЗО против автоматического выключателя (MCB): Основное различие

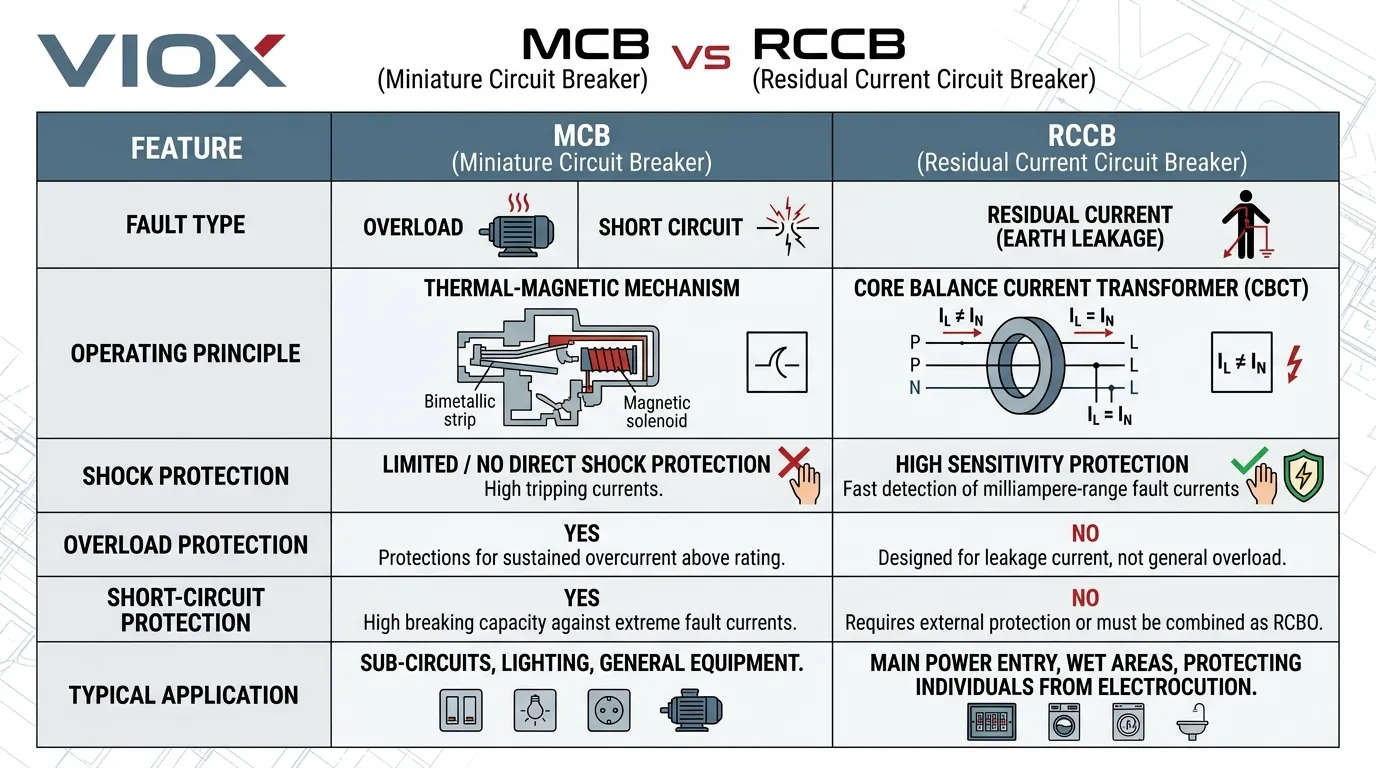

Самый понятный способ сравнить их - посмотреть на неисправность, которую каждое устройство предназначено для обнаружения.

80: Защитное устройство	Полная форма	Основная задача	Обнаруживает	Защищает ли он от поражения электрическим током?	Типичная роль
RCCB	Автоматический выключатель дифференциального тока	Отключает цепь при утечке тока на землю	Утечка на землю / дисбаланс остаточного тока	Да, для защиты от поражения электрическим током при замыкании на землю	Индивидуальная защита и защита от утечек
MCB	Миниатюрный автоматический выключатель	Отключает цепь, когда ток превышает номинальный предел	Перегрузка и короткое замыкание	НЕТ	Дополнительная защита внутри оборудования
RCBO	Выключатель остаточного тока с защитой от перегрузки по току	Сочетает в себе обе функции в одном устройстве	Утечка на землю + перегрузка + короткое замыкание	ДА	Комбинированная защита там, где важны пространство или селективность

Вот почему сравнение RCCB и MCB как если бы они были взаимозаменяемыми, вводит в заблуждение. Они не взаимозаменяемы по функциям. Это взаимодополняющие устройства.

Если вам нужна более широкая терминологическая карта, см. В чем разница между MCB, MCCB, RCB, RCD, RCCB и RCBO?.

Какова функция УЗО?

УЗО сравнивает ток, уходящий по фазному проводнику, с током, возвращающимся по нейтральному проводнику.

В нормальных условиях:

• ток на выходе = ток на входе
• магнитный баланс внутри устройства остается стабильным
• УЗО остается замкнутым

В случае замыкания на землю:

• часть тока утекает на землю через поврежденную изоляцию, металлические корпуса, влагу или человеческое тело
• ток на выходе больше не равен току на входе
• УЗО обнаруживает дисбаланс
• устройство срабатывает и отключает цепь

Это то, что отличает УЗО от стандартного автоматического выключателя перегрузки по току. Он не ищет “слишком большой ток” в обычном смысле. Он ищет недостающий ток , который пошел по непреднамеренному пути.

Поскольку устройство может выйти из строя механически или электрически с течением времени, регулярная проверка имеет значение. Встроенная T или Тест кнопка должна быть частью обычного технического обслуживания. Нажатие на нее подтверждает, что устройство все еще может сработать, хотя это не заменяет инструментальную проверку во время профессионального осмотра.

Для более глубокого объяснения опасностей, связанных с током утечки, см. Понимание защиты от замыкания на землю.

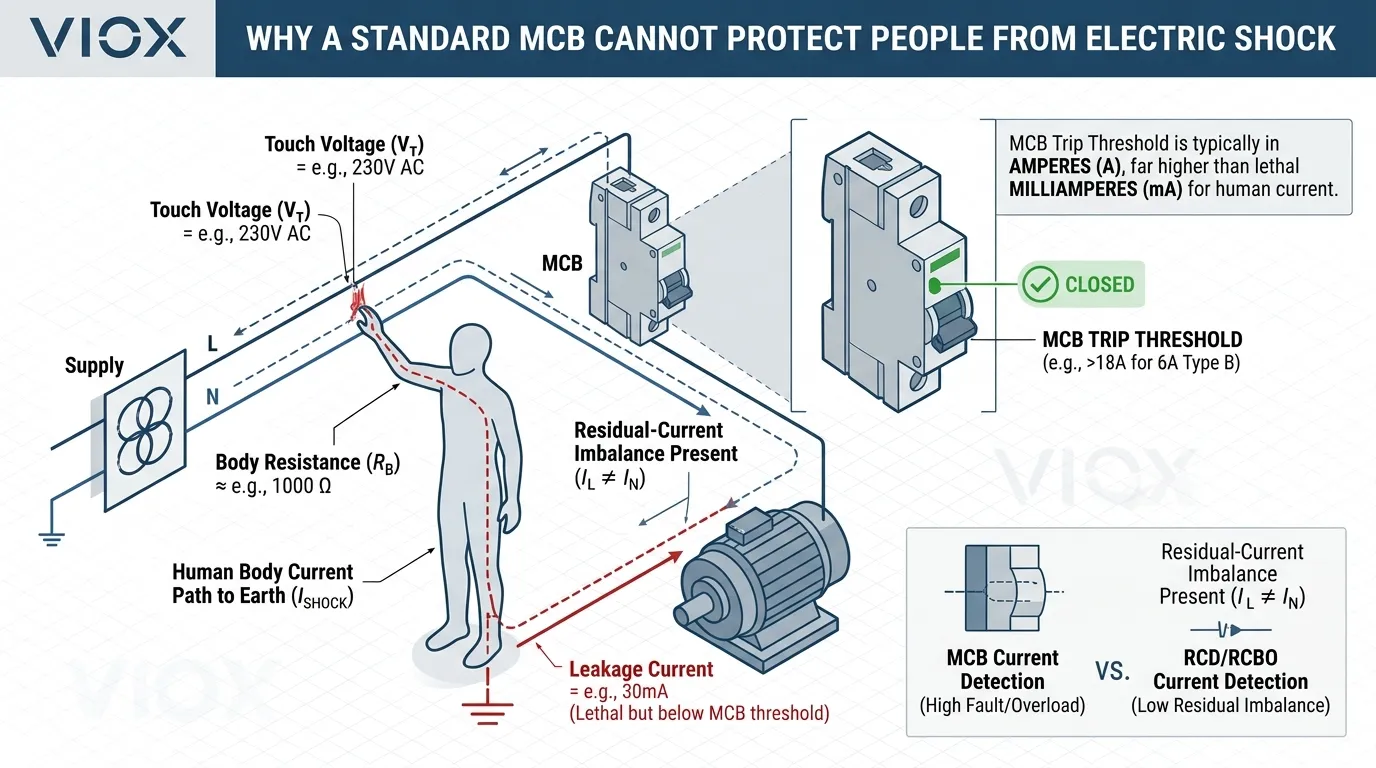

Почему автоматический выключатель (MCB) не может защитить людей от поражения электрическим током

Автоматический выключатель (MCB) срабатывает, когда ток в цепи превышает установленный порог. Человек может получить опасный или даже смертельный удар электрическим током при уровне утечки, намного меньшем, чем ток, необходимый для срабатывания типичного автоматического выключателя (MCB). Это означает:

• автоматический выключатель (MCB) на 6 А, 10 А, 16 А или 32 А может оставаться замкнутым
• ток утечки все еще может быть достаточно высоким, чтобы нанести травму или убить человека
• автоматический выключатель (MCB) делает именно то, для чего он был разработан, но тип неисправности выходит за рамки его задачи

Это становится легче понять, когда вы сравниваете уровни тока, проходящего через тело человека, с номинальными значениями автоматических выключателей. В практике обеспечения безопасности низковольтного оборудования, 50 В переменного тока обычно рассматривается как важный общепринятый порог напряжения прикосновения в нормальных сухих условиях, но реальный исход поражения электрическим током по-прежнему зависит от сопротивления тела, условий контакта, влажности кожи и пути тока через тело. Как только ток поднимается до десятков миллиампер, риск становится серьезным, даже если он все еще ничтожно мал по сравнению с номинальным током ответвленного автоматического выключателя (MCB).

Это и есть защитный разрыв:

• человек может подвергнуться воздействию опасного тока утечки, измеряемого в миллиамперах
• стандартный автоматический выключатель (MCB) ожидает ток короткого замыкания, измеряемый в амперах
• поражение электрическим током может быть серьезным задолго до того, как автоматический выключатель (MCB) обнаружит что-либо ненормальное

Именно поэтому панель может казаться “полностью защищенной” и при этом быть небезопасной с точки зрения защиты персонала, если она содержит только автоматические выключатели (MCB).

Если вам нужна более широкая версия этой темы, касающаяся безопасности домовладельцев, см. Почему автоматические выключатели не защищают людей.

Когда следует использовать УЗО вместо автоматического выключателя?

В формулировке зачем использовать RCCB вместо MCB требуется одно техническое исправление: в большинстве установок не следует полностью заменять функцию автоматического выключателя (MCB). Следует добавить недостающую функцию защиты от дифференциального тока.

На практике выбирайте RCCB где основной проблемой проектирования является риск поражения электрическим током или утечка на землю, особенно в:

• ванных комнатах
• кухнях
• прачечных
• наружных розетках и освещении
• гаражах и мастерских
• цепях, обслуживающих переносные инструменты
• влажных или проводящих средах

Выбирать MCB где основной проблемой проектирования является:

• защиту от перегрузки
• защиту от короткого замыкания
• защита кабеля ответвленной цепи
• защита нижестоящих проводников и подключенных нагрузок от чрезмерного тока

Выбирать УЗО + автоматический выключатель (MCB) вместе когда вам нужно и то, и другое:

• защита персонала
• защита кабелей и оборудования от перегрузки по току

Выбирать RCBO когда вам нужны обе функции в одном устройстве и требуется:

• индивидуальная защита цепи
• меньшее влияние совместного отключения
• более простая защита от дифференциального тока для одной цепи

Если УЗО-автомат (RCBO) является частью вашего проекта, см. Как правильно выбрать АВДТ.

УЗО против автоматического выключателя в реальных установках

В большинстве практических щитов иерархия защиты выглядит следующим образом:

1. Сайт MCB защищает цепь от перегрузки и короткого замыкания.
2. Сайт RCCB контролирует утечку на землю.
3. Комбинация защищает как установку, так и пользователя.

Именно поэтому профессиональное проектирование панелей редко рассматривает решение как чистую замену. В полевых установках более полезными являются следующие вопросы:

• Нужна ли этой цепи защита от утечки для персонала?
• Уже присутствует ли защита от перегрузки по току?
• Будет ли приемлемо общее УЗО или лучше УЗО-автомат (RCBO) для каждой цепи?
• Какая чувствительность к дифференциальному току является подходящей?

Это тот уровень, где выбор становится проектным решением, а не вопросом глоссария.

УЗО + автоматический выключатель против УЗО-автомата: отключающая способность и резервная защита

Это одна из самых важных проверок конструкции во всем обсуждении.

УЗО - это прежде всего устройство защиты от дифференциального тока. Оно выбирается не так, как устройство защиты от перегрузки по току, и в практической конструкции распределительного щита оно обычно полагается на правильно скоординированную вышестоящую или сопутствующую защиту от короткого замыкания. Именно поэтому проектировщик панели не может остановиться только на чувствительности к утечке.

При оценке УЗО + автоматический выключатель схемы, инженеры должны проверить:

• ожидаемый ток короткого замыкания в точке установки
• отключающую способность MCB или вышестоящего защитного устройства
• любые требования к резервной защите или координации, указанные производителем УЗО
• подходит ли вся защитная сборка для доступного уровня тока короткого замыкания

При оценке RCBO, тот же принцип все еще применяется: функция защиты от дифференциального тока может быть интегрирована с защитой от перегрузки по току, но отключающая способность устройства при коротком замыкании все равно должна соответствовать уровню тока короткого замыкания в системе.

Именно поэтому опытные инженеры не останавливаются на вопросе, является ли устройство 30 мА Тип A или 30 мА Тип B. Они также спрашивают, является ли защитная комбинация правильной для уровня тока короткого замыкания в этом щите.

Основы выбора УЗО: чувствительность, тип и количество полюсов

Чувствительность УЗО

Общие номиналы чувствительности включают:

• 30 мА для защиты персонала
• 30 мА для вышестоящих применений или применений, ориентированных на пожарную безопасность, в зависимости от конструкции системы
• 100 мА для защиты от пожара на более высоком уровне, а не для защиты от поражения электрическим током

Для большинства обсуждений о защите жизни, 30 мА является ключевым значением. Если вам нужна подробная логика выбора размера, см. Как правильно выбрать чувствительность УЗО.

Тип УЗО

Тип устройства защитного отключения имеет значение, поскольку современные нагрузки могут генерировать различные формы волны тока утечки.

• Тип AC обнаруживает синусоидальный переменный остаточный ток
• Тип A обнаруживает переменный и пульсирующий постоянный остаточный ток
• Тип B используется там, где могут возникать сглаженные постоянные остаточные токи

Для современных бытовых и легких коммерческих нагрузок тип A часто является более актуальным базовым обсуждением, чем тип AC.

Практический пример выбора типа

Здесь выбор становится менее теоретическим. В реальных проектах правильный тип устройства защитного отключения во многом зависит от подключенной нагрузки.

• Для стандартной бытовой конечной цепи, питающей розетки, освещение, стиральные машины и инверторные кондиционеры, Тип A обычно является более реалистичной отправной точкой, поскольку многие современные приборы содержат электронные блоки управления и выпрямительные каскады.
• Для зарядного устройства EV, интерфейса фотоэлектрического инвертора или промышленного оборудования с преобразователями частоты и более сложной силовой электроникой вопрос о форме волны остаточного тока становится более актуальным. В зависимости от конструкции зарядного устройства или привода, Тип B устройство или схема на основе типа A с дополнительной защитой от постоянного остаточного тока, встроенной в оборудование, могут потребоваться в соответствии с конструкцией применения и применимыми стандартами.

Это особенно важно при зарядке электромобилей. В соответствии с IEC 60364-7-722, точка зарядки может быть защищена вышестоящим Тип A устройством, если EVSE уже обеспечивает 6 мА DC обнаружение остаточного тока через функцию RDC-DD, соответствующую IEC 62955. Это может быть значительной оптимизацией затрат по сравнению с указанием типа B повсюду. Но если это встроенное обнаружение 6 мА постоянного тока отсутствует или документация на оборудование требует другой схемы защиты, стратегия вышестоящего устройства должна измениться соответствующим образом.

На практике именно поэтому инженерам не следует выбирать тип УЗО только по цене. Базовое устройство типа AC может выглядеть приемлемым на бумаге, но оно может быть неправильным выбором для цепи, обслуживающей современные электронные нагрузки. Если цепь включает зарядку электромобилей, преобразование солнечной энергии или усовершенствованное управление двигателем, всегда проверяйте требования к устройству в соответствии с руководством производителя оборудования и соответствующим стандартом установки.

Конфигурация полюсов

• 2-полюсное УЗО обычно используется в однофазных системах
• 4-полюсное УЗО используется в трехфазных системах с контролем нейтрали, как того требует конструкция установки

Выбор правильного количества полюсов имеет значение, поскольку все контролируемые токоведущие проводники должны проходить через путь измерения остаточного тока.

Разница между MCB и RCB

На многих рынках, RCB используется как упрощенное обозначение устройства защиты от остаточного тока. Но технически этот термин может быть более широким и менее точным, чем RCCB.

Для практической покупки и выбора:

• MCB = только защита от перегрузки по току
• RCB или КОД = семейство защиты от остаточного тока
• RCCB = устройство защитного отключения без встроенной защиты от перегрузки по току
• RCBO = защита от остаточного тока + защита от перегрузки по току в одном устройстве

Итак, если кто-то спрашивает о разнице между MCB и RCB, практический ответ таков:

MCB защищает от перегрузки и короткого замыкания; Устройства семейства RCB защищают от неисправностей тока утечки и риска поражения электрическим током.

Для разбивки на уровне терминов см. Полная форма RCB в электрике: выключатель остаточного тока и RCCB Полная форма: Понимание автоматических выключателей остаточного тока.

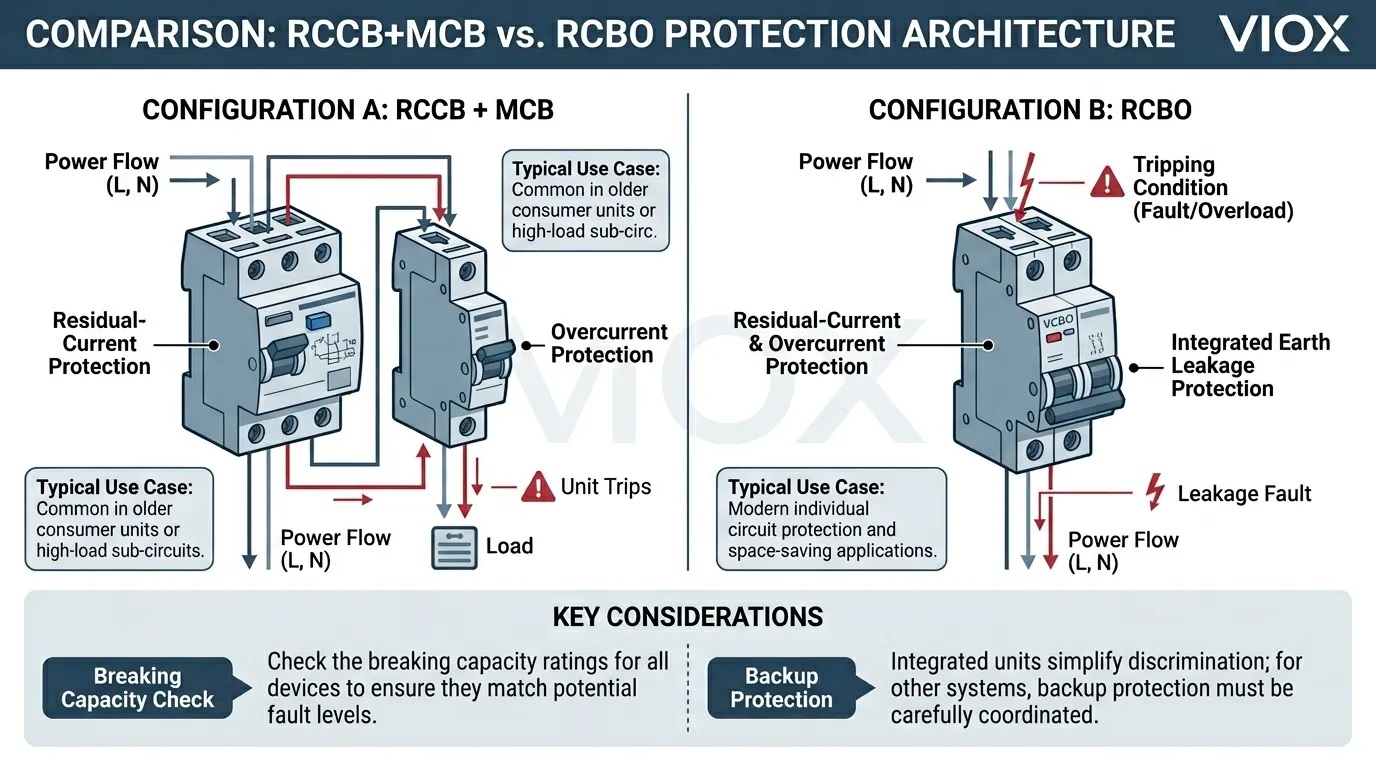

RCCB vs MCB vs RCBO

Как только проект выходит за рамки базовой осведомленности, многие инженеры и покупатели перестают спрашивать УЗО-Д против автоматического выключателя и начинают спрашивать, является ли RCBO лучшей архитектурой.

Устройство	Защита от перегрузки	Защита от короткого замыкания	Защита от утечки на землю	Типичный вариант использования
MCB	ДА	ДА	НЕТ	Стандартная защита от перегрузки по току в ответвленной цепи
RCCB	НЕТ	НЕТ	ДА	Общая защита от утечки с отдельными MCB
RCBO	ДА	ДА	ДА	Индивидуальная защита цепи с комбинированной функциональностью

Если важны место на панели, изоляция от ложных срабатываний и селективность для каждой цепи, RCBO часто становится лучшим инженерным решением.

Для более глубокого архитектурного сравнения см. RCBO vs RCCB + MCB: сравнение пространства, стоимости и селективности.

Распространенные ошибки при выборе между RCCB и MCB

1. Использование только MCB там, где требуется защита от поражения электрическим током

Это самая распространенная концептуальная ошибка. Защита только MCB является неполной во влажных, наружных или часто используемых цепях, где ожидается защита от остаточного тока.

2. Предположение, что RCCB заменяет защиту от перегрузки по току

RCCB не заменяет функцию защиты от перегрузки по току MCB. Если вы установите только RCCB без надлежащей вышестоящей или скоординированной защиты от перегрузки по току, установка будет неполной.

3. Выбор неправильной чувствительности RCCB

Слишком высокий порог остаточного тока может не обеспечить предполагаемую защиту персонала. Слишком низкий может вызвать ложные срабатывания, если приложение не подходит.

4. Игнорирование типа устройства

Нагрузки с электронным преобразованием мощности могут изменить требуемый тип устройства защитного отключения. Это одна из причин, по которой старые Тип AC предположения больше не подходят для каждой современной нагрузки.

5. Игнорирование координации короткого замыкания и резервной защиты

Недостаточно выбрать правильную функцию утечки. Схема защиты также должна быть пригодна для доступного тока короткого замыкания в этой точке системы.

6. Использование терминологии без уточнения функции устройства

Пользователи часто говорят RCB, КОД, и RCCB взаимозаменяемо. Это обычно в разговоре, но для спецификации и закупки важен точный тип устройства.

Рекомендуемая стратегия защиты

Если вам нужна кратчайшая технически обоснованная рекомендация, то она такова:

• используйте MCB для защиты от перегрузки и короткого замыкания
• используйте RCCB где требуется защита от утечки на землю и защита персонала
• используйте RCBO где вам нужно и то, и другое в одном устройстве

Это практический ответ, лежащий в основе большинства обсуждений выбора на месте по этой теме.

Вопросы и ответы

В чем основное различие между УЗО и автоматическим выключателем?

Основное различие заключается в типе обнаруживаемой неисправности. УЗО (RCCB) обнаруживает дисбаланс тока утечки на землю, в то время как автоматический выключатель (MCB) обнаруживает перегрузку и ток короткого замыкания.

Какова функция УЗО (Устройства Защитного Отключения)?

Основная задача УЗО (устройства защитного отключения) - обнаружение утечки тока из предполагаемого контура цепи на землю и отключение цепи до того, как эта утечка станет серьезной опасностью поражения электрическим током или пожара.

Может ли УЗО заменить автоматический выключатель?

Само по себе - нет. УЗО не обеспечивает стандартную защиту от перегрузки по току. В большинстве установок УЗО должно работать совместно с автоматическим выключателем (MCB), или вам следует использовать автоматический выключатель дифференциального тока (RCBO).

Является ли УЗО лучше, чем автоматический выключатель?

Не в общем смысле. УЗО (Устройство защитного отключения) лучше для защиты от утечек тока и поражения электрическим током. Автоматический выключатель (MCB) лучше для защиты от перегрузки и короткого замыкания. Они решают разные задачи.

В чем разница между MCB и RCB?

Автоматический выключатель (MCB) защищает от перегрузок по току и коротких замыканий. Устройства типа RCB защищают от токов утечки или дифференциальных токов. На практике, многие пользователи подразумевают УЗО (RCCB), когда говорят RCB.

Почему срабатывает УЗО, а автоматический выключатель – нет?

Это обычно означает, что неисправность заключается в утечке на землю, а не в перегрузке или коротком замыкании. УЗО обнаруживает дисбаланс, в то время как автоматический выключатель (MCB) не видит достаточного превышения тока для срабатывания.

Следует ли использовать УЗО или АВР для конечной цепи?

Если вам нужна комбинированная защита от сверхтока и утечки тока в одной цепи, то RCBO часто является более элегантным решением. Если в проекте используется общая защита от остаточного тока с отдельными устройствами защиты от сверхтока в ответвлениях, то комбинация RCCB + MCB все еще может быть подходящей.

Заключение

Если ваш вопрос зачем использовать RCCB вместо MCB, технически правильный ответ:

Используйте УЗО (RCCB), где требуется защита от поражения электрическим током и утечки на землю. Используйте автоматический выключатель (MCB), где требуется защита от перегрузки и короткого замыкания. В большинстве практических систем используйте оба вместе или используйте автоматический выключатель дифференциального тока (RCBO), когда вам нужны обе функции в одном устройстве.

Это также самый понятный способ понять:

• УЗО (RCCB) против автоматического выключателя (MCB)
• разница между УЗО (RCCB) и автоматическим выключателем (MCB)
• функция УЗО (RCCB)
• УЗО (RCCB) автоматический выключатель
• разница между автоматическим выключателем (MCB) и УЗО (RCB)

Эти различия имеют значение в реальной работе по выбору, потому что защита от утечки, защита от перегрузки по току и координация уровня повреждения должны быть правильными одновременно.
