An Независимый расцепитель MCCB это вспомогательное устройство с электрическим управлением, которое размыкает автоматический выключатель в литом корпусе при подаче внешнего управляющего напряжения. Оно позволяет отключать MCCB с помощью удаленной кнопки, реле безопасности, интерфейса пожарной сигнализации, программируемого логического контроллера (ПЛК) или другой системы управления.
Независимый расцепитель не измеряет ток перегрузки или короткого замыкания и не заменяет собой блок защиты MCCB. Его задача проще: преобразовать внешнюю электрическую команду в механическое срабатывание выключателя. Надежная работа зависит от четырех факторов: совместимости с конкретной моделью MCCB, правильного напряжения катушки, корректно спроектированной цепи управления и подтвержденного функционального тестирования.
Примечание по безопасности: Установка MCCB, подключение вспомогательных устройств и испытания под напряжением должны выполняться только квалифицированным персоналом в соответствии с применимыми процедурами блокировки/маркировки (LOTO). Всегда следуйте инструкциям для конкретного выключателя и независимого расцепителя. Маркировка клемм и допустимые схемы цепей управления различаются в зависимости от производителя и серии изделия.
Основные выводы
- Независимый расцепитель обычно является устройством, срабатывающим при подаче питания : подача заданного управляющего напряжения приводит к размыканию MCCB.
- Это отдельная функция, не зависящая от термомагнитного или электронного расцепителя автоматического выключателя в литом корпусе (MCCB).
- Вспомогательное устройство должно соответствовать серии автоматического выключателя, типоразмеру корпуса, напряжению управления, типу тока (AC/DC), частоте (где применимо) и допустимому режиму работы.
- Независимый расцепитель и расцепитель минимального напряжения решают разные задачи управления. Потеря питания цепи управления независимого расцепителя обычно не приводит к отключению выключателя, тогда как потеря питания расцепителя минимального напряжения вызывает его отключение.
- Не следует предполагать, что катушка может находиться под напряжением постоянно. Уточните, рассчитано ли выбранное вспомогательное устройство на импульсный сигнал, постоянную подачу команды или на оба варианта.
- Полное приемочное испытание включает проверку напряжения управления на вспомогательном устройстве и подтверждение того, что выключатель отключается, сигнализирует о состоянии отключения, сбрасывается и может быть возвращен в эксплуатацию только после снятия команды на отключение.

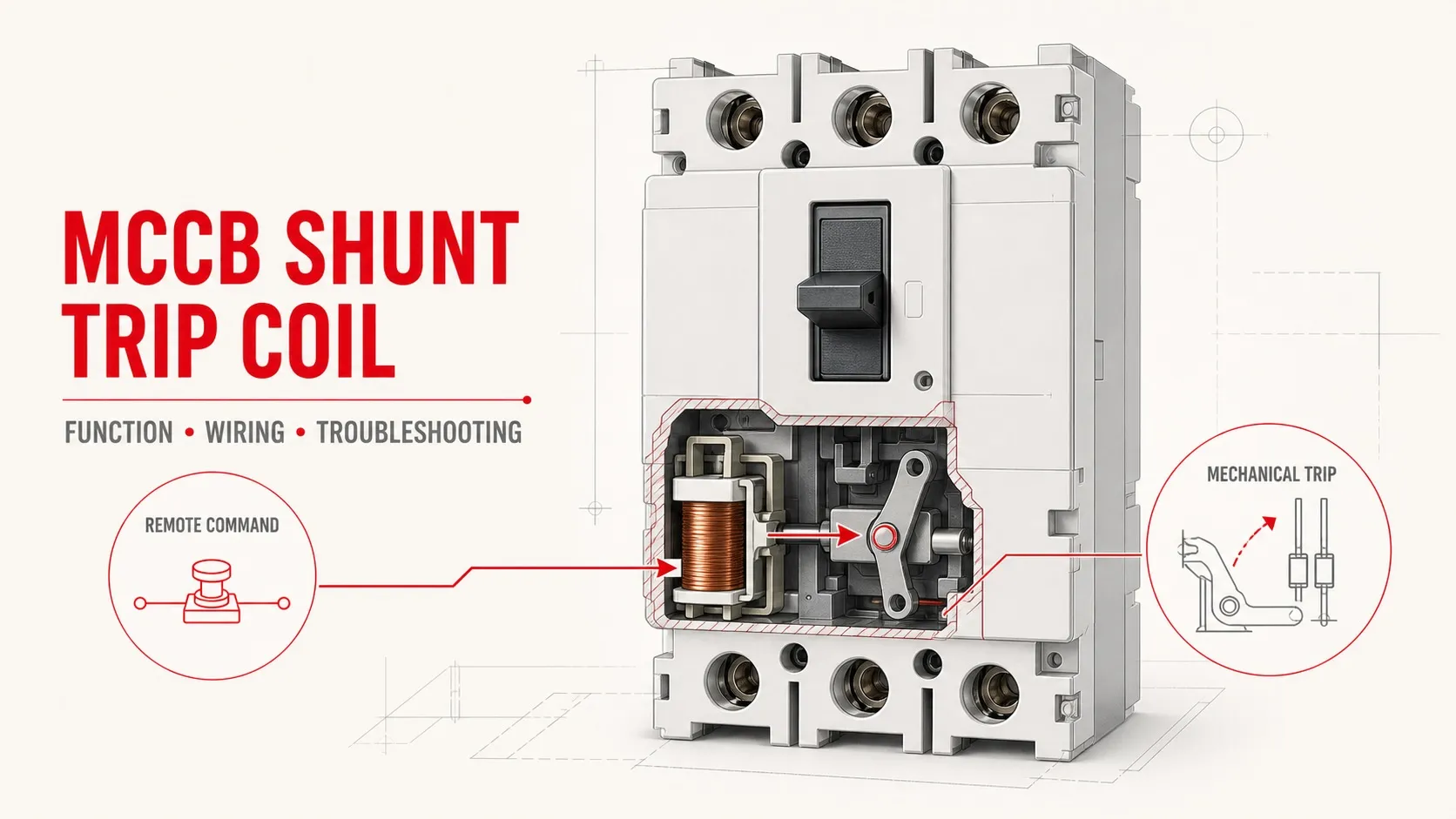

Что такое катушка независимого расцепителя в автоматическом выключателе в литом корпусе (MCCB)?
Автоматический выключатель в литом корпусе защищает цепь от определенных условий сверхтока с помощью своего расцепителя. шунтирующая катушка отключения, также называемая независимый расцепитель или независимый расцепитель, добавляет независимый способ воздействия на механизм расцепления автоматического выключателя.
Когда на независимый расцепитель подается управляющее напряжение, его электромагнитный механизм воздействует на внутреннюю рейку или защелку расцепления автоматического выключателя в литом корпусе (MCCB). Контакты выключателя размыкаются, прерывая цепь защищаемого участка. После устранения причины срабатывания и снятия внешнего управляющего сигнала выключатель должен быть взведен в соответствии со стандартной процедурой эксплуатации.
Если вам требуется более подробная информация о типоразмерах, расцепителях, отключающей способности и выборе автоматических выключателей в литом корпусе, см. руководство VIOX по автоматическим выключателям в литом корпусе. Данная статья посвящена исключительно вспомогательному устройству независимого расцепителя и его цепи управления.
Чего не делает независимый расцепитель
Катушка независимого расцепителя нет:
- самостоятельно обнаруживать ток перегрузки;
- рассчитывать уставки защиты от короткого замыкания;
- обеспечивать обнаружение замыкания на землю, если не получена команда от отдельного устройства обнаружения или защиты;
- гарантировать безопасное отключение при потере питания цепи управления;
- адаптировать несовместимый автоматический выключатель в литом корпусе (MCCB) для дистанционного отключения;
- устранять необходимость подбора автоматического выключателя (MCCB) с соответствующими номиналами тока и отключающей способности.
Это различие важно, поскольку термин “отключающая катушка” иногда используется неточно. Расцепитель автоматического выключателя (MCCB) определяет, требует ли электрическая неисправность разрыва цепи. Независимый расцепитель реагирует на внешнюю команду.
Принцип работы независимого расцепителя автоматического выключателя (MCCB)

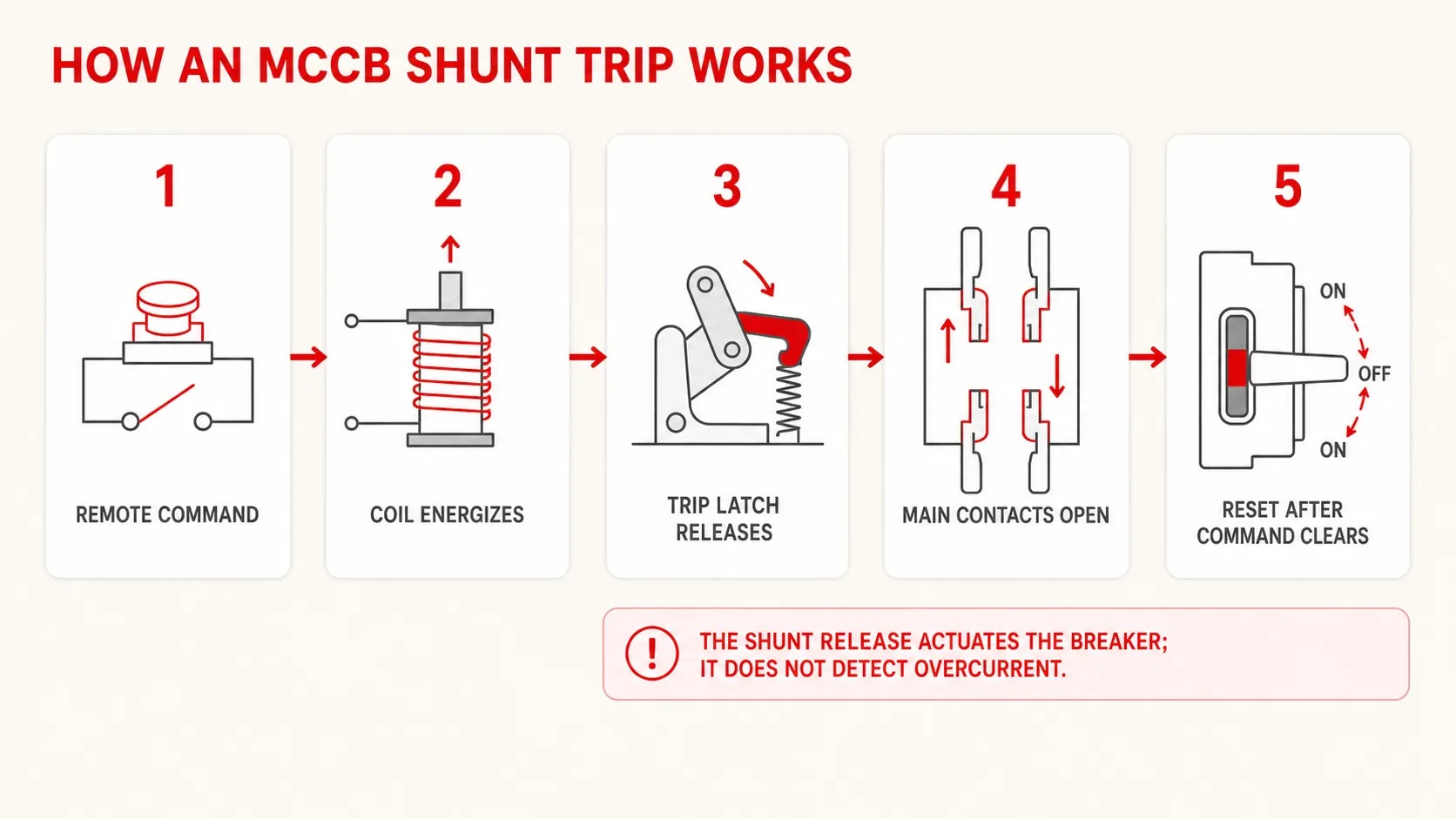

Последовательность срабатывания проста:
- Автоматический выключатель в литом корпусе (MCCB) замкнут, а его механический расцепитель взведен.
- Внешнее устройство замыкает цепь команды независимого расцепителя.
- На клеммах независимого расцепителя появляется заданное управляющее напряжение.
- Ток, проходящий через катушку, создает магнитное поле.
- Якорь или плунжер воздействует на внутренний механизм расцепления.
- Механизм MCCB освобождается, и главные контакты размыкаются.
- Рукоятка или индикатор положения переходит в состояние срабатывания выключателя.
- После устранения причины и снятия команды автоматический выключатель сбрасывается — обычно путем перевода рукоятки в крайнее положение OFF (ВЫКЛ) перед повторным включением, в соответствии с инструкциями производителя.
Это электрическая команда, воздействующая на механическую защелку. Наличие правильного напряжения на катушке не гарантирует срабатывание, если аксессуар установлен неправильно, имеет механические препятствия, несовместим с типоразмером корпуса или подключен к неверным клеммам.
Импульсная команда или постоянная команда?
Некоторые независимые расцепители могут работать от короткого импульса; некоторые серии изделий также допускают подачу постоянной команды. Например, документация Schneider Electric предусматривает импульсный или постоянный режим работы для расцепителя MX в указанном семействе выключателей. Это не означает, что любая катушка независимого расцепителя MCCB рассчитана на продолжительный режим работы.
Перед проектированием цепи управления подтвердите следующее:
- минимально допустимая длительность команды;
- допустимость использования сигнала с фиксацией;
- наличие внутреннего размыкающего контакта для снятия питания с катушки после срабатывания;
- необходимость использования внешнего вспомогательного контакта для прерывания команды;
- диапазон рабочего напряжения аксессуара;
- требования к типу тока (AC/DC) и частоте катушки.
Если документация неясна, считайте возможность непрерывной подачи питания неподтвержденной. Катушка, предназначенная для кратковременной работы, может перегреться или выйти из строя при длительном нахождении под напряжением.
Независимый расцепитель, шунтирующий расцепитель, MX и SHT: разъяснение терминологии
Не все производители используют одинаковые коды аксессуаров. Следующие термины обычно описывают одну и ту же общую функцию независимого расцепителя, но они не являются взаимозаменяемыми артикулами.
| Термин | Типовое значение | Важное ограничение |
|---|---|---|
| Независимый расцепитель | Функция дистанционного электрического размыкания | Общий функциональный термин |
| Катушка независимого расцепителя | Электромагнитный исполнительный элемент аксессуара независимого расцепителя | Может относиться к катушке или к аксессуару в сборе |
| Разблокировка шунта | Полный комплект электрического расцепителя, установленный в автоматическом выключателе | Общепринятая формулировка согласно стандартам МЭК |
| Независимый расцепитель | Расцепитель, используемый для размыкания, а не для замыкания автоматического выключателя | Не путать с включающим расцепителем |
| MX | Обозначение Schneider Electric, используемое для определенных независимых расцепителей | Не является универсальным кодом клеммы или аксессуара |
| SHT | Аббревиатура независимого расцепителя, используемая некоторыми производителями | Точное значение необходимо проверять в руководстве по эксплуатации изделия |
| Отключающая катушка | Широкий термин, который также может использоваться для механизмов в автоматических выключателях других типов | Уточните, имеется ли в виду аксессуар для автоматического выключателя в литом корпусе (MCCB) |
Поисковые запросы, такие как независимый расцепитель в MCCB, независимый расцепитель MCCB, и независимый расцепитель в MCCB часто указывают на один и тот же функциональный вопрос. Однако выбор должен основываться на точном коде по каталогу производителя, а не на общем названии.
Базовая логика подключения независимого расцепителя автоматического выключателя в литом корпусе (MCCB)
Базовая схема дистанционного отключения включает в себя источник питания цепи управления, защиту цепи управления, один или несколько управляющих контактов и независимый расцепитель.
Фаза / + цепи управления
Нажатие нормально разомкнутой (НО) кнопки отключения или замыкание контакта реле замыкает цепь и подает питание на независимый расцепитель. После этого MCCB размыкается, при условии, что напряжение управления, установка аксессуара и механизм находятся в исправном состоянии.
Данная схема поясняет только логику работы. Она не заменяет собой схему подключения аксессуара. При финальном проектировании необходимо проверить полярность, маркировку клемм, защиту цепи управления, сечение проводников, длительность управляющего сигнала и требования к изоляции.
Предотвращение непреднамеренной длительной подачи питания
В случаях, когда выбранный расцепитель не рассчитан на длительную подачу команды, проектировщик может использовать вспомогательный контакт автоматического выключателя или дополнительное реле управления для снятия питания после срабатывания выключателя. Выбранный контакт должен менять состояние в требуемом положении выключателя и быть рассчитан на параметры цепи управления.
Не следует полагать, что любой вспомогательный контакт с маркировкой “открыто” или “закрыто” выполняет эту функцию. Производители могут предоставлять отдельные контакты для индикации положения выключателя, индикации срабатывания или управления аксессуарами.
Подключение независимого расцепителя к системе пожарной сигнализации или системе безопасности
Запрос на срабатывание может поступать от панели пожарной сигнализации, цепи аварийной остановки, системы обнаружения газа, системы управления зданием или реле безопасности. Интерфейс должен быть спроектирован технически, а не просто подключен по названию.
Сначала проверьте следующие вопросы:
| Проектный вопрос | Почему это важно |
|---|---|
| Обеспечивает ли источник команды «сухой» контакт или выход с питанием? | Выход с питанием может не соответствовать напряжению или полярности катушки |
| Может ли контакт источника коммутировать требуемую нагрузку катушки? | Может потребоваться промежуточное реле |
| Должна ли цепь контролироваться на наличие обрывов или коротких замыканий? | Базовая цепь независимого расцепителя может не обеспечивать контроль целостности линии. |
| Требуется ли пропадание управляющего напряжения для отключения автоматического выключателя? | Если да, то более подходящим решением может быть использование минимального расцепителя напряжения или другой отказоустойчивой архитектуры. |
| Должны ли выбранные нагрузки оставаться под напряжением во время аварийной ситуации? | Последовательность отключения может потребовать использования нескольких автоматических выключателей, временных задержек или селективного сброса нагрузки. |
| Каким образом будет осуществляться сброс и тестирование системы? | Команда на отключение должна быть снята до того, как MCCB можно будет безопасно вернуть в эксплуатацию. |
Никогда не подключайте независимый расцепитель напрямую к выходу пожарной сигнализации, если такой интерфейс не разрешен оборудованием сигнализации, производителем автоматического выключателя, применимыми нормами и утвержденным проектом системы.
Интерфейс ПЛК или промежуточного реле
Как правило, не следует полагать, что выход ПЛК способен напрямую управлять независимым расцепителем. Проверьте тип выхода, максимальное напряжение, силу тока, пусковую мощность, изоляцию и необходимые средства подавления помех для индуктивных нагрузок. Промежуточное реле обычно используется в тех случаях, когда выход и катушка электрически несовместимы или когда требуется дополнительная изоляция.
Для катушек постоянного тока компоненты подавления помех должны подбираться с особой тщательностью. Неправильно подобранное подавление может замедлить затухание тока или помешать требуемому срабатыванию на отключение. Следуйте рекомендациям производителя автоматического выключателя в литом корпусе (MCCB)/вспомогательных устройств и устройств управления.

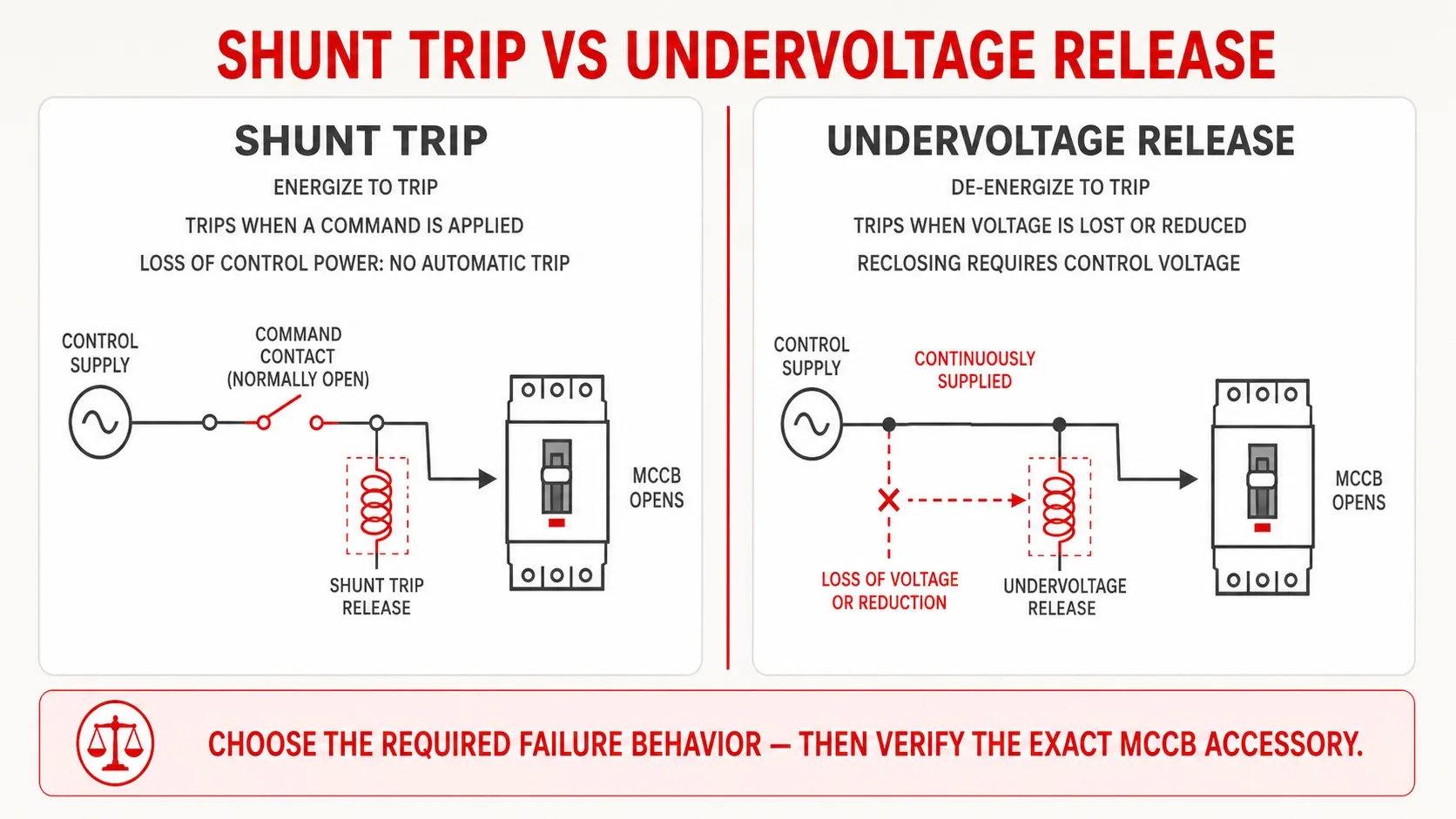

Независимый расцепитель против расцепителя минимального напряжения
Самое важное конструктивное различие заключается в реакции на управляющее напряжение.
| Критерий | Независимый расцепитель | Расцепитель минимального напряжения |
|---|---|---|
| Принцип действия | Подача питания для срабатывания | Обесточить или снизить напряжение для срабатывания |
| Нормальное состояние катушки | Обычно обесточена до подачи команды на срабатывание | Обычно под напряжением, пока работа разрешена |
| Потеря цепи управления | Обычно не инициирует срабатывание самостоятельно | Вызывает или разрешает срабатывание автоматического выключателя в соответствии с пороговыми значениями напряжения расцепителя |
| Поведение при повторном включении | Автоматический выключатель, как правило, можно повторно включить после снятия команды на отключение | Повторное включение блокируется до восстановления достаточного уровня напряжения управления |
| Типичное использование | Команда дистанционного отключения, технологическая блокировка, отключение по сигналу аварийной сигнализации | Аварийное отключение по принципу «отказоустойчивости», защита при потере напряжения, предотвращение автоматического повторного пуска |
| Общий код производителя | MX или SHT в некоторых семействах продукции | MN или UVR в некоторых семействах продукции |
Правильный выбор зависит от требуемого поведения при отказе. Если обрыв цепи управления или потеря питания должны принудительно размыкать выключатель, простая схема независимого расцепителя может не соответствовать этому требованию. Расцепитель минимального напряжения разработан исходя из противоположного принципа работы.
Пороговые значения производителя зависят от конкретного изделия. В документации Schneider Electric на серию ComPacT NSXm указано, что независимый расцепитель MX срабатывает при превышении определенной доли номинального напряжения управления, тогда как минимальный расцепитель напряжения MN срабатывает при падении напряжения питания до заданных низких значений. Не применяйте эти числовые пороги к другим сериям автоматических выключателей в литом корпусе (MCCB) без изучения их документации.
Как выбрать катушку независимого расцепителя для автоматического выключателя в литом корпусе (MCCB)
Название аксессуара — это лишь отправная точка. Используйте следующий контрольный список спецификаций.
| Пункт выбора | Что нужно проверить | Распространенная ошибка |
|---|---|---|
| Серия и габарит автоматического выключателя в литом корпусе (MCCB) | Точная серия выключателя, типоразмер корпуса, конфигурация полюсов и гнездо для установки аксессуара | Заказ катушки, предназначенной для другого типоразмера корпуса того же бренда |
| Функция аксессуара | Независимый расцепитель / расцепитель отключения, а не минимальный расцепитель напряжения или расцепитель включения | Выбор по внешнему виду модуля |
| Номинальное напряжение управления | Точный диапазон напряжения на маркировке аксессуара и в техническом паспорте | Использование номинального напряжения панели без проверки катушки |
| Тип питания | Переменный (AC) или постоянный (DC) ток; частота для версий переменного тока | Рассмотрение одинаковых числовых значений напряжения как взаимозаменяемых |
| Длительность команды | Импульсная, постоянная команда или обе | Удержание катушки кратковременного режима под напряжением |
| Источник команды | Кнопка, реле, ПЛК, интерфейс пожарной сигнализации или система безопасности | Питание катушки от выхода с недостаточными номинальными характеристиками |
| Вспомогательные контакты | Обратная связь по положению, индикация срабатывания или функция отключения катушки | Предположение, что один контакт может выполнять все функции |
| Способ установки | Устанавливается на заводе или на месте; правильное внутреннее положение | Принудительная установка несовместимого аксессуара в автоматический выключатель |
| Документация | Схема подключения, инструкции к аксессуарам, сертификаты соответствия и процедура тестирования | Использование типовых схем из интернета |
| Идентификация заменяемого компонента | Полный номер по каталогу и совместимость версий | Замена только по напряжению катушки или внешнему виду |
VIOX предлагает несколько вариантов Семейства продуктов MCCB. Перед выбором вспомогательного устройства укажите модель автоматического выключателя, типоразмер корпуса, напряжение цепи управления, источник команды, требуемое поведение при отказе, а также применимый рынок или стандарт.
Типовые применения автоматического выключателя в литом корпусе (MCCB) с независимым расцепителем
Дистанционное аварийное отключение
Дистанционная кнопка может размыкать MCCB в тех случаях, когда доступ к выключателю затруднен или небезопасен. Функционал аварийного останова в целом должен быть оценен на предмет требуемой надежности, контроля, алгоритма сброса и реакции на отказ.
Обесточивание по сигналу пожарной сигнализации
Интерфейс пожарной сигнализации может подавать команду на отключение определенных второстепенных нагрузок. Автоматический выключатель является лишь частью последовательности; проект системы должен определять, какие нагрузки отключаются, какие остаются под напряжением и как осуществляется мониторинг обратной связи.
Технологические и машинные блокировки
Защитное реле, контроллер безопасности или система управления технологическим процессом могут размыкать вышестоящий MCCB при возникновении заданного опасного состояния. Независимый расцепитель обеспечивает путь срабатывания, но не выполняет логику обнаружения условий.
Дистанционное управление или команда SCADA
Системы диспетчерского управления могут инициировать отключение через изолированный релейный выход. Поскольку дистанционные команды могут подаваться при отсутствии персонала у оборудования, проектные решения должны включать соответствующие процедуры авторизации, индикации, регистрации событий и безопасного сброса.
Логика генератора, ИБП и системы переключения питания
Системы управления энергоснабжением могут размыкать автоматический выключатель в литом корпусе (MCCB) в рамках переключения источников питания, сброса нагрузки или реагирования на нештатные ситуации. Необходима координация с блокировками и нижестоящим оборудованием; установка только независимого расцепителя не создает полноценную схему переключения.
Ввод в эксплуатацию независимого расцепителя MCCB
Функциональное испытание должно подтверждать работоспособность всего пути прохождения команды, а не только целостность катушки.
Проверки перед подачей напряжения
- Убедитесь в совместимости каталожных номеров MCCB и расцепителя.
- Убедитесь, что вспомогательное устройство полностью установлено и механически зафиксировано.
- Сверьте параметры цепи управления с маркировкой на вспомогательном устройстве, включая тип тока (AC/DC) и частоту.
- Проверьте схему подключения на соответствие электрической схеме изделия.
- Убедитесь в наличии защиты и изоляции цепи управления.
- Убедитесь в отсутствии постоянной команды на отключение, если это не предусмотрено конструкцией вспомогательного устройства.
- Обеспечьте безопасные условия для проведения испытаний, чтобы размыкание автоматического выключателя не создало новых рисков.
Функциональное испытание на срабатывание
Базовая логика испытаний от производителя заключается в следующем:
- Замкните силовой автоматический выключатель (MCCB) в безопасных условиях испытания.
- Подайте команду на отключение через штатный канал управления.
- Убедитесь, что MCCB разомкнулся и индикация соответствует ожидаемому состоянию.
- Проверьте, снято ли управляющее напряжение или оно должно оставаться поданным в соответствии с конструкцией вспомогательного устройства.
- Снимите команду на отключение.
- Выполните сброс автоматического выключателя в соответствии с инструкцией производителя.
- Убедитесь в правильности изменения сигналов обратной связи о положении, срабатывании или аварийном состоянии.
Испытание только на клеммах катушки может не выявить неисправности в кнопке, реле, логике ПЛК, интерфейсе пожарной сигнализации, цепи управления, вспомогательных контактах или полевой проводке. Если система зависит от всей цепи, проводите испытание всей цепи целиком.
Поиск и устранение неисправностей: независимый расцепитель автоматического выключателя в литом корпусе (MCCB) не срабатывает
Перед открытием панели или измерением параметров цепи управления необходимо обесточить оборудование и следовать утвержденной процедуре проверки.
| Симптом | Вероятная причина | Что нужно проверить | Корректирующие действия |
|---|---|---|---|
| MCCB не срабатывает, управляющее напряжение не поступает на расцепитель | Перегоревший предохранитель цепи управления, неисправность проводки, разомкнутый разрешающий контакт, неисправная кнопка или отсутствие команды от ПЛК/реле | Выполните измерения в контрольных точках и проследите путь прохождения сигнала команды | Восстановите цепь управления; замените неисправный компонент управления |
| Напряжение управления поступает на расцепитель, но MCCB не срабатывает | Несовместимый аксессуар, неправильная установка, обрыв катушки, заклинивание сердечника или неисправность механизма автоматического выключателя | Проверьте каталожные номера, правильность посадки, целостность катушки согласно данным производителя и механическое состояние | Выполните повторную правильную установку или замените указанный аксессуар/компонент выключателя |
| Напряжение на катушке ниже допустимого рабочего диапазона | Чрезмерное падение напряжения, недостаточная мощность цепи управления, большая длина кабеля, плохое соединение или перегрузка выхода | Измерьте напряжение на расцепителе во время подачи команды | Устраните неисправность в источнике питания, соединении, проводнике или схеме интерфейса |
| Катушка перегревается, имеет запах гари или выходит из строя повторно | Неправильное напряжение, неверный тип переменного/постоянного тока, длительная подача питания или чрезмерная частота повторения команд | Сравните фактическое напряжение питания и длительность команды с техническими данными вспомогательного устройства | Обесточьте цепь и замените поврежденные компоненты; исправьте схему перед повторным тестированием |
| Автоматический выключатель срабатывает локально, но не от пожарной сигнализации или ПЛК | Несоответствие интерфейса, неверная логика выхода, недостаточная нагрузочная способность контактов или отсутствие промежуточного реле | Протестируйте расцепитель от одобренного источника локального управления, затем протестируйте интерфейс отдельно | Исправьте схему интерфейса и развязки |
| Автоматический выключатель срабатывает, но не взводится (не сбрасывается) | Команда на отключение все еще присутствует, расцепитель минимального напряжения не запитан, механизм не полностью взведен или сохраняется первопричина неисправности | Проверьте состояния управления, тип вспомогательного устройства, индикацию и процедуру взвода автоматического выключателя | Снимите команду, восстановите требуемое напряжение управления, устраните неисправность и выполните корректный взвод |
| Происходят ложные срабатывания | Прерывистая команда, наведенное напряжение, повреждение изоляции проводки, ошибка логики управления или неподходящее вспомогательное устройство | Просмотрите журналы событий и выполните мониторинг цепи управления в момент срабатывания | Отремонтируйте проводку, исправьте логику и проверьте соответствие вспомогательного устройства |
| Дистанционное отключение работает, но обратная связь о состоянии неверна | Неправильный выбор или подключение вспомогательного контакта | Сравните функцию контакта с таблицей состояний автоматического выключателя | Переподключите или выберите правильный контакт индикации положения/срабатывания |
Почему проверки сопротивления недостаточно
Проверка целостности цепи или сопротивления может выявить очевидный обрыв катушки, но не может подтвердить, что якорь перемещается, аксессуар установлен правильно или защелка выключателя срабатывает. Значения сопротивления также различаются в зависимости от напряжения катушки и конструкции. Используйте ожидаемые значения от производителя, если они предоставлены, а затем выполните контролируемое функциональное испытание.
Когда следует заменить устройство, а не продолжать тестирование
Прекратите тестирование и замените или отправьте аксессуар на экспертизу, если вы обнаружили видимые термические повреждения, оплавленную изоляцию, трещины в корпусе, обрыв обмотки, неправильную механическую посадку, повторный отказ при правильном управляющем напряжении или если каталожный номер аксессуара не одобрен для данного выключателя. Не перематывайте, не модифицируйте и не адаптируйте механически расцепители, связанные с безопасностью, если производитель прямо не предусмотрел такой метод ремонта.
Распространенные ошибки проектирования и монтажа
Выбор только по напряжению
Две независимые расцепители с одинаковым напряжением не обязательно взаимозаменяемы. Механические размеры, рычажный механизм отключения, разъемы, кодировка аксессуаров и совместимость с корпусом автоматического выключателя могут различаться.
Путаница между независимым расцепителем и отказоустойчивым расцепителем минимального напряжения
Независимый расцепитель требует активной команды. Обрыв провода может помешать прохождению этой команды к катушке. В случаях, когда потеря управляющего напряжения должна приводить к размыканию или предотвращать включение, следует рассмотреть использование расцепителя минимального напряжения и оценить всю архитектуру безопасности.
Прямое управление катушкой от выхода ПЛК
Выход может иметь недостаточную нагрузочную способность по току, неподходящее напряжение, неадекватную изоляцию или неподходящую защиту для индуктивной нагрузки. При необходимости используйте правильно подобранное промежуточное устройство.
Оставление катушки кратковременного режима работы под напряжением
Релейный выход с фиксацией или кнопка с фиксацией могут удерживать напряжение на расцепителе. Уточните допустимый режим работы и при необходимости предусмотрите устройство отключения.
Отсутствие обратной связи
Команда лишь подтверждает, что система управления запросила отключение. Она не доказывает, что автоматический выключатель в литом корпусе (MCCB) разомкнулся. Если системе требуется подтверждение, используйте соответствующий контакт положения выключателя или индикации срабатывания от производителя и проверяйте его во время пусконаладочных работ.
Тестирование только вспомогательного устройства выключателя
Тестирование вспомогательного устройства в обход штатной цепи управления может привести к тому, что неисправный сигнальный контакт, реле, выход ПЛК или полевой кабель останутся необнаруженными. Проводите локальное тестирование для диагностики, а затем проверяйте всю систему целиком перед вводом в эксплуатацию.
Вопросы и ответы
Что такое независимый расцепитель в MCCB?
Это электрический расцепитель, устанавливаемый внутри или на совместимый автоматический выключатель в литом корпусе. Подача заданного управляющего напряжения воздействует на механизм расцепления выключателя и размыкает главные контакты.
Находится ли независимый расцепитель под напряжением в нормальном состоянии?
Как правило, независимый расцепитель обесточен до тех пор, пока не потребуется команда на отключение. Некоторые вспомогательные устройства допускают подачу постоянной команды, в то время как другие требуют импульса или внешнего отключения. Уточните режим работы в документации к конкретному вспомогательному устройству.
Работает ли независимый расцепитель автоматического выключателя в литом корпусе (MCCB) без цепи управления?
Нет. Для работы независимого расцепителя требуется подача электрического сигнала. Пропадание напряжения в цепи управления обычно не приводит к отключению выключателя. Если необходимо, чтобы пропадание напряжения инициировало размыкание или предотвращало повторное включение, подходящим вспомогательным устройством может быть минимальный расцепитель напряжения.
Можно ли подключить катушку независимого расцепителя напрямую к ПЛК?
Только если выход ПЛК совместим с требованиями катушки по напряжению, току, типу нагрузки, изоляции и защите. Часто используется промежуточное реле, однако правильный способ сопряжения зависит от технических данных обоих производителей.
Может ли пожарная сигнализация отключить MCCB?
Да, сертифицированный или одобренный интерфейс может подать сигнал на совместимый независимый расцепитель. Последовательность отключения, номинальные параметры выхода, контроль целостности цепи, логика сброса и нагрузки, которые должны оставаться под напряжением, должны быть определены в соответствии с применимым проектом системы и нормативными требованиями.
В чем разница между независимым расцепителем и минимальным расцепителем напряжения?
Независимый расцепитель размыкает MCCB при подаче питания на его катушку. Минимальный расцепитель напряжения размыкает выключатель — или предотвращает его включение — при пропадании напряжения питания или его падении ниже установленного рабочего диапазона устройства.
Почему автоматический выключатель в литом корпусе (MCCB) срабатывает, но не включается повторно?
Внешний сигнал отключения может оставаться активным, на независимый расцепитель может не подаваться необходимое напряжение, выключатель может быть не полностью взведен, или исходная неисправность может сохраняться. Перед попыткой повторного включения проверьте тип вспомогательного устройства, состояние управления, индикацию и процедуру сброса, рекомендованную производителем.
Как проверить катушку независимого расцепителя MCCB?
Проверьте совместимость и правильность подключения, переведите систему в безопасный режим тестирования, включите MCCB, подайте штатную команду на отключение и убедитесь, что выключатель разомкнулся и выдал соответствующую индикацию. Снимите команду и выполните сброс выключателя только после того, как убедитесь в устранении причины срабатывания и безопасности состояния цепи.
Заключение
Катушка независимого расцепителя MCCB обеспечивает прямую связь между внешним сигналом управления и размыканием выключателя. Концепция проста, но для надежной установки недостаточно просто соединить два провода. Расцепитель должен точно соответствовать модели выключателя, напряжению цепи управления, получать корректную команду в течение допустимого времени и быть протестированным по всей цепи управления.
При проектировании или закупке указывайте модель и габарит MCCB, каталожный номер независимого расцепителя, напряжение и тип питания цепи управления, источник команды, требуемое поведение при отказе, необходимость вспомогательных контактов и соответствующую документацию. Эта информация предотвращает наиболее частые причины отказа независимого расцепителя MCCB при необходимости дистанционного отключения.
