Обычно нет. Устройство защиты от перенапряжений (SPD) ограничивает кратковременные переходные перенапряжения; оно не снижает ток перегрузки и не отключает цепь при коротком замыкании, замыкании на землю или дуговом замыкании. Если автоматический выключатель продолжает срабатывать, установка устройства защиты от перенапряжений, как правило, не устраняет истинную причину.
Существует одно важное исключение: неисправное, неправильно подключенное или плохо скоординированное SPD иногда может вызвать срабатывание вышестоящего автоматического выключателя или предохранителя. Это является аварийным состоянием, а не предотвращением обычного срабатывания автоматического выключателя со стороны SPD.
Прекратите попытки повторного включения устройства и обратитесь за квалифицированной помощью, если наблюдается дым, запах гари, оплавление, воздействие воды, видимое искрение, звук взрыва или немедленное повторное срабатывание. Не обходите защиту и не заменяйте автоматический выключатель на устройство с более высоким номиналом в качестве меры по устранению неисправностей.
Основные выводы
- SPD ограничивает кратковременный переходный процесс напряжения; автоматический выключатель размыкает цепь при токовых условиях, предусмотренных его защитными функциями.
- Устройство защиты от перенапряжений не снижает нормальный ток, потребляемый обогревателями, двигателями, компьютерами, зарядными устройствами или другими нагрузками.
- Сетевой фильтр (удлинитель с защитой от перенапряжений) может содержать собственный восстанавливаемый автоматический выключатель защиты от перегрузки. Он отделен от автоматического выключателя здания и от компонентов защиты от перенапряжений.
- Если срабатывание защиты началось после установки стационарного SPD, необходимо проверить цепь SPD, электропроводку, вышестоящее защитное устройство и инструкции производителя.
- Прежде чем приступать к устранению неисправности, определите, какая именно защитная функция сработала. Фраза “автоматический выключатель сработал” — это симптом, а не полный диагноз.

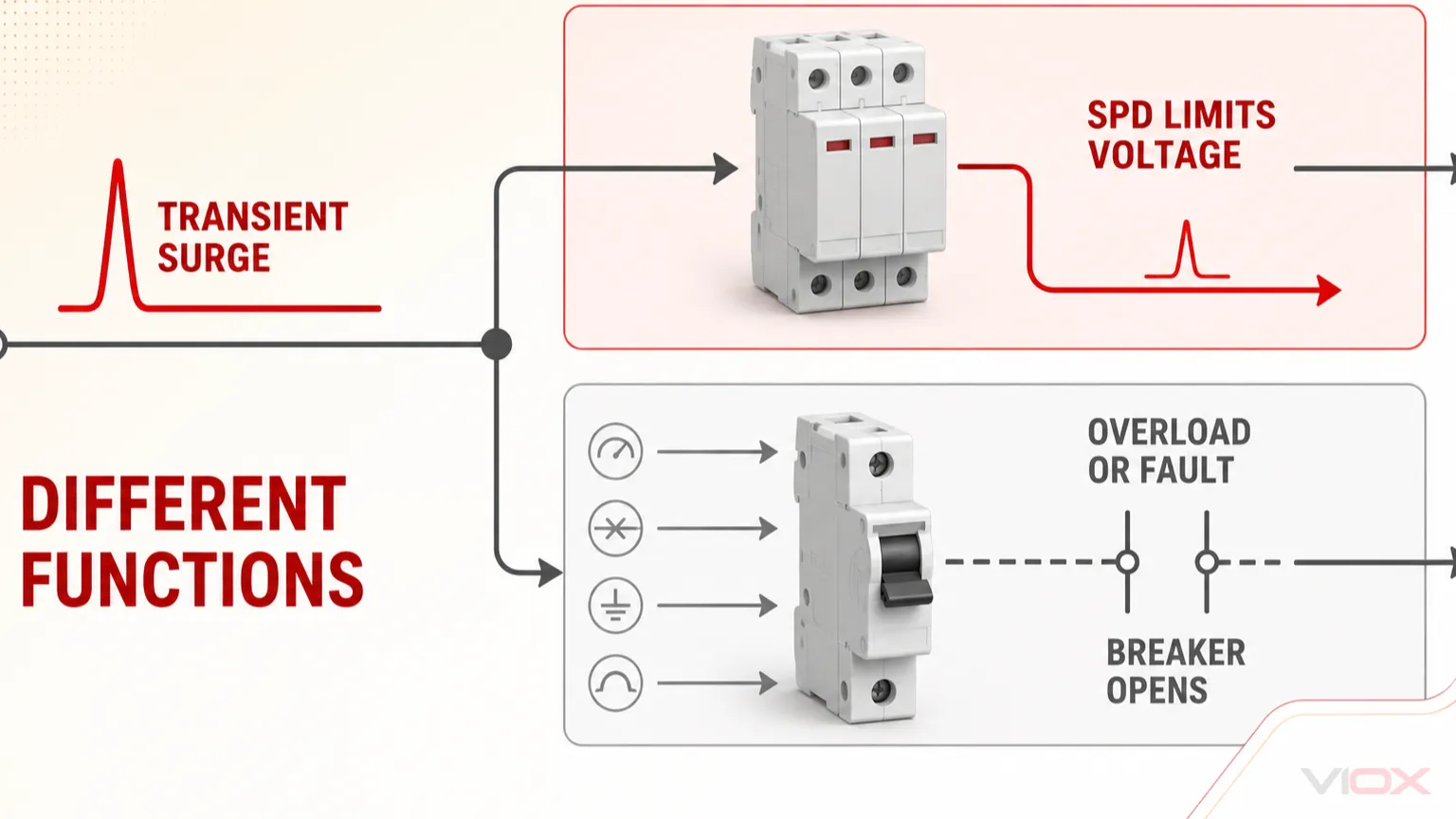

Почему SPD не предотвращает срабатывание обычного автоматического выключателя
SPD обычно подключается параллельно источнику питания. При нормальных значениях напряжения он потребляет незначительный ток. При возникновении переходного процесса его нелинейные защитные компоненты проводят импульсный ток и ограничивают напряжение, воздействующее на защищаемую цепь. В техническом паспорте VIOX SPD этот принцип работы объясняется более подробно.
У автоматического выключателя иная задача. В зависимости от устройства он может реагировать на длительный ток перегрузки, высокий ток короткого замыкания, дифференциальный ток или ток замыкания на землю, признаки дугового замыкания или комбинацию этих условий. Точная реакция зависит от типа автоматического выключателя, расцепителя, настроек и параметров цепи.
| Электрическое состояние | Основная реакция защиты | Предотвратит ли обычно срабатывание добавление SPD? |
|---|---|---|
| Слишком большая токовая нагрузка на цепь | Автоматический выключатель защиты от сверхтоков или плавкий предохранитель | Нет. SPD не снижает токовую нагрузку. |
| Короткое замыкание между фазами или между фазой и нейтралью | Защита от перегрузки по току | Нет. Неисправность должна быть обнаружена и устранена. |
| Утечка тока на землю | RCD, RCCB, RCBO, GFCI или функция защиты от замыкания на землю, в зависимости от применения | Нет. Необходимо исследовать проблему утечки или изоляции. |
| Обнаружена сигнатура дугового замыкания | AFCI или функция защиты от дугового замыкания, если она предусмотрена | Нет. SPD не восстанавливает поврежденную проводку или оборудование. |
| Высокий пусковой ток или ток включения | Защита от сверхтока при превышении его времятоковой характеристики | Нет. Необходимо проверить нагрузку, цепь и координацию защиты. |
| Кратковременное переходное перенапряжение | СПД | Это и есть основное назначение SPD; он не является средством защиты от перегрузки. |
| Временное или длительное аномальное напряжение | Защита от перенапряжения, системы управления или реакция, специфичная для оборудования | Не обязательно. Обычный SPD не является универсальным регулятором напряжения. |
Практическое правило просто: защита от переходных перенапряжений и защита от сверхтоков/короткого замыкания дополняют друг друга, но не заменяют один другого. NEMA определяет SPD по его способности ограничивать переходное напряжение и отводить или ограничивать импульсный ток. Компания Eaton также разграничивает защиту от перенапряжений и защиту от токов перегрузки, выполняемую плавким предохранителем или автоматическим выключателем.

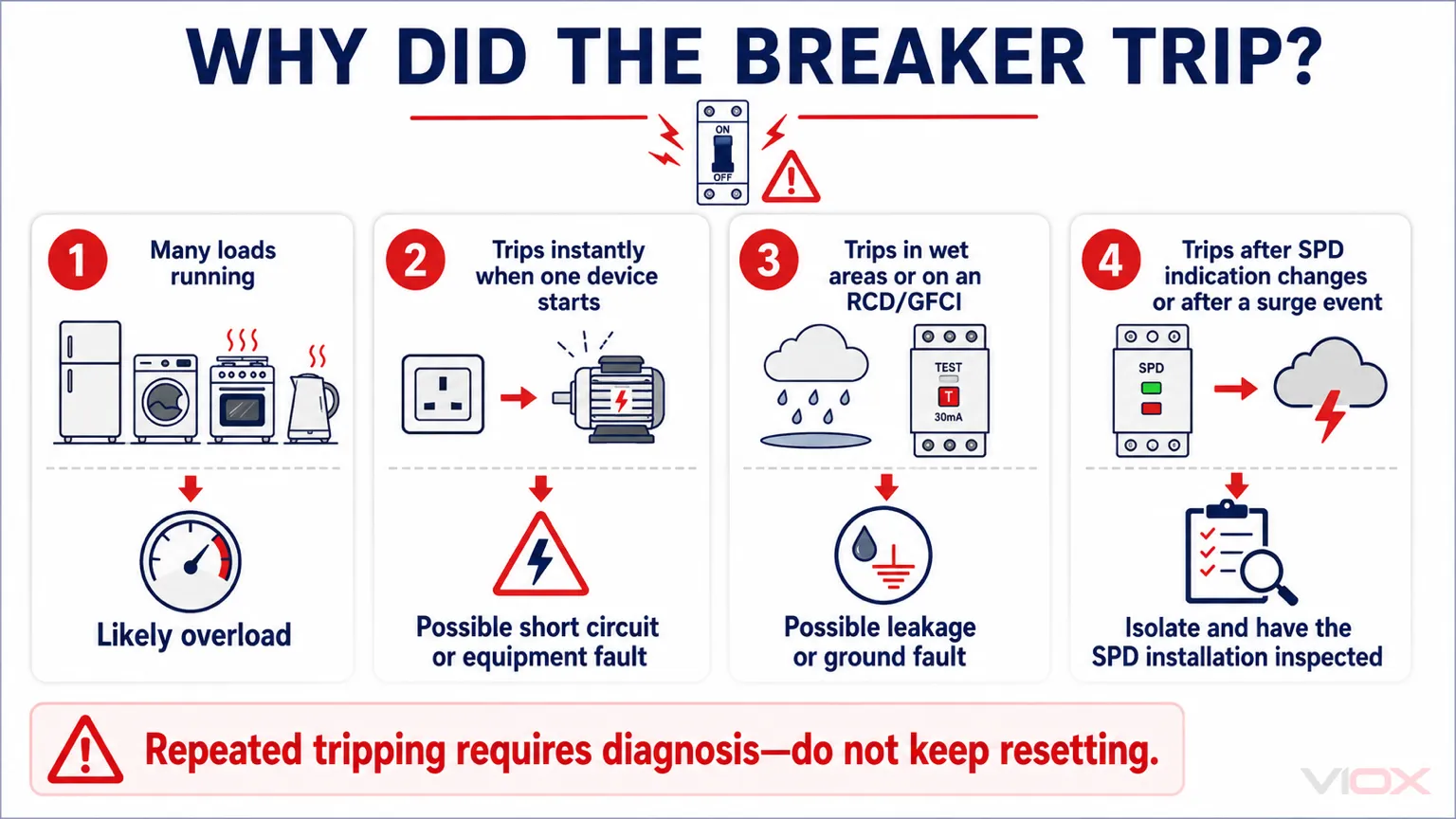

Используйте диаграмму срабатывания для выбора следующего безопасного действия
Эта матрица является инструментом предварительной трассировки. Она не доказывает электрическую причину и не заменяет проверку квалифицированным специалистом.
| Что вы наблюдаете | Наиболее вероятное направление | Безопасная проверка без вскрытия панели | Что означает результат | Дальнейшие действия |
|---|---|---|---|---|
| Автоматический выключатель срабатывает после некоторого времени работы нескольких мощных нагрузок | Длительная перегрузка, аномальный ток нагрузки, неподходящая цепь или неисправность оборудования | Запишите, какие нагрузки были включены и повторяется ли событие при отключении доступных нагрузок | Если снижение подключенной нагрузки прекращает этот процесс, наиболее вероятна перегрузка, однако цепь все равно требует проверки, если проблема повторяется | Используйте руководство по диагностике срабатывания автоматического выключателя вместо добавления SPD |
| Он срабатывает немедленно при запуске одного прибора или машины | Неисправность оборудования, короткое замыкание, высокий пусковой ток, повреждение шнура или несоответствие защиты | Прекратите использование соответствующего оборудования; не пытайтесь повторно воспроизвести событие | Повторяющаяся связь указывает на то, с чего следует начать проверку, а не на конкретную внутреннюю неисправность | Проверьте нагрузку и цепь перед возвращением их в эксплуатацию |
| Срабатывает RCD, RCCB, RCBO, GFCI или индикатор замыкания на землю | Утечка на землю, повреждение изоляции, влага, неисправность оборудования или специфическая для изделия проблема координации | Сохраните индикацию устройства и отметьте, что именно было только что подключено или переключено | Это не просто диагностика по принципу “слишком много ватт” | Следуйте инструкциям к устройству и организуйте надлежащее тестирование на ток утечки/сопротивление изоляции |
| Кнопка сброса сетевого фильтра срабатывает, но автоматический выключатель в щитке остается включенным | Возможно, сработала встроенная защита от перегрузки сетевого фильтра | Отключите подключенное оборудование и проверьте маркировку и инструкции сетевого фильтра | Встроенный автоматический выключатель сетевого фильтра не является доказательством того, что произошел скачок напряжения | Устраните перегрузку, повреждение или выведите из эксплуатации подозрительный сетевой фильтр; не соединяйте сетевые фильтры последовательно |
| Автоматический выключатель на панели срабатывает после подключения нового стационарного SPD | Подключение SPD, совместимость оборудования, ток утечки, вышестоящая защита или неисправность SPD | Не открывайте панель; запишите модель SPD, состояние индикатора и устройство, которое сработало | Временная последовательность указывает на вероятную связь с SPD, но не является окончательным диагнозом | Изолируйте устройство и проверьте правильность монтажа в строгом соответствии с инструкциями к изделию |
| Индикатор SPD меняет состояние, но автоматический выключатель не срабатывает | Внутреннее отключение SPD, старение или другое специфическое состояние SPD | Считывайте только внешние индикаторы и инструкции | SPD может потерять защитные свойства без срабатывания вышестоящего автоматического выключателя | Следуйте диагностике по индикатору неисправности SPD |
| Освещение или оборудование ведут себя ненормально в течение нескольких секунд или дольше, а не микросекунд | Временное перенапряжение (TOV), неисправность в сети питания, проблема с нейтралью или другое длительное воздействие | Отключите чувствительное оборудование, если это можно сделать безопасно, и зафиксируйте симптомы | Данное событие выходит за рамки стандартной модели “кратковременного скачка напряжения” | Используйте Руководство по SPD и TOV и получить квалифицированное заключение |
Может ли устройство защиты от перенапряжений вызвать срабатывание автоматического выключателя?
Может, но важен механизм процесса. Не следует рассматривать каждое срабатывание рядом с SPD как доказательство того, что SPD “поглотило скачок напряжения”.”
1. В SPD или его цепи возникла неисправность
SPD содержит компоненты, которые могут деградировать или выйти из строя. Согласованная защита от сверхтоков предназначена для отключения неисправного SPD или его цепи от электрической системы, когда это требуется конструкцией изделия и правилами монтажа. Руководство NEMA по безопасности SPD подчеркивает разницу между импульсным током и током короткого замыкания, а также необходимость согласования номинального тока короткого замыкания (SCCR) SPD, ожидаемого тока короткого замыкания и защиты от сверхтоков.
Если плавкий предохранитель или автоматический выключатель срабатывает из-за неисправности SPD, замена или повторное включение этого защитного устройства без диагностики SPD может привести к повторной подаче напряжения на неисправный участок.
2. Временное перенапряжение заставляет SPD работать в нештатном режиме
Металлооксидный варистор не может устранить длительное перенапряжение. В зависимости от конструкции SPD и характера события, TOV может вызвать нагрев, срабатывание внутреннего теплового расцепителя, выход из строя или срабатывание вышестоящей защиты. Правильным решением является выявление проблемы с напряжением в электрической системе, а не установка более мощного SPD или автоматического выключателя наугад.
3. Неправильный монтаж или резервная защита
Стационарно подключенный SPD должен устанавливаться с соблюдением метода подключения, расположения проводников, вышестоящей защиты и условий короткого замыкания, предусмотренных его документацией. Автоматический выключатель, используемый для подключения SPD, не всегда является тем самым требуемым устройством защиты от сверхтока, указанным для данного изделия. См. может ли SPD использовать существующий автоматический выключатель для принятия решения по конкретной модели.
Сайт руководству по подключению SPD охватывает полный рабочий процесс, включающий фазы, нейтраль, защитное заземление, прокладку проводов, резервную защиту и проверку. Данная статья не является руководством по монтажу электрощитов или проведению испытаний под напряжением.
4. Ток утечки конкретного изделия взаимодействует с защитой от замыкания на землю
Некоторые конструкции SPD имеют небольшой путь протекания тока на землю во время нормальной работы. Совместимость этого фактора с автоматическим выключателем, имеющим защиту от замыкания на землю, зависит от конкретных изделий и инструкций. Например, компания Schneider Electric заявляет, что автоматические выключатели с защитой от замыкания на землю не следует использовать с определенными семействами SPD, поскольку ток утечки может вызвать ложное срабатывание. Это ограниченный пример для конкретного изделия, а не универсальное правило для каждого SPD, RCD, GFCI или автоматического выключателя.
Что делать вместо установки устройства защиты от перенапряжений (SPD)
- Сохраните доказательства. Зафиксируйте, какой автоматический выключатель или защитная функция сработали, какие нагрузки работали или запускались, и было ли только что добавлено устройство SPD или сетевой фильтр.
- Отключайте только доступные подозрительные нагрузки. Выключайте или отсоединяйте оборудование от сети только в том случае, если это безопасно. Не снимайте крышки панелей и не нарушайте целостность стационарной электропроводки.
- Прекратите попытки после повторного срабатывания защиты. Многократный сброс защиты не является проверкой и может привести к подаче питания на поврежденное оборудование.
- Правильно определите направление решения проблемы. Используйте полное руководство по диагностике автоматических выключателей для вопросов, связанных с перегрузкой/коротким замыканием, руководство по TOV для случаев длительных отклонений напряжения или руководство по индикации неисправностей для проблем со статусом SPD.
- Сверьтесь с точными инструкциями к изделию. Если задействован SPD, проверьте его модель, способ подключения, статус защиты, требуемую вышестоящую или резервную защиту, а также пригодность для данной электрической системы.
Не устраняйте срабатывание автоматического выключателя путем установки устройства с более высоким номиналом, если квалифицированный проектный анализ не подтвердит, что проводники, оборудование, защита от повреждений и применимые нормы допускают изменение цепи. Автоматический выключатель с большим номиналом может оставить существующую неисправность или перегрузку в работе.
Вопросы и ответы
Предотвратит ли устройство защиты от перенапряжений срабатывание автоматического выключателя?
Обычно нет. Оно не снижает ток, потребляемый подключенным оборудованием, и не устраняет неисправности в проводке. Определите причину срабатывания автоматического выключателя или защитной функции.
Может ли неисправный SPD привести к срабатыванию автоматического выключателя?
Да. Выход из строя SPD, неисправность проводки, реакция на TOV или неподходящая схема защиты могут привести к срабатыванию плавкого предохранителя или автоматического выключателя. Перед восстановлением питания необходимо осмотреть конкретный SPD и цепь.
Может ли сетевой фильтр вызвать срабатывание автоматического выключателя?
Оборудование, подключенное через сетевой фильтр, может вызвать перегрузку в групповой цепи, а поврежденный фильтр может привести к неисправности. Сетевой фильтр с защитой от перенапряжений может также содержать собственный встроенный автоматический выключатель защиты от перегрузки. Прежде чем диагностировать причину, определите, какое именно устройство сработало.
Защищает ли автоматический выключатель оборудование от скачков напряжения?
Сам по себе — нет. Обычный автоматический выключатель защиты от сверхтоков предназначен для размыкания цепи при определенных условиях перегрузки по току; SPD ограничивает переходные перенапряжения. Могут потребоваться оба устройства, так как они выполняют разные функции.
Должен ли SPD иметь собственный автоматический выключатель?
Это зависит от типа SPD, точных инструкций к изделию, точки подключения, защиты проводников, доступного тока короткого замыкания и применимых правил монтажа. Не выбирайте автоматический выключатель исходя из номинала импульсного тока в kA для SPD. Используйте специализированное руководство по выбору автоматического выключателя для SPD и резервной защите.
Технические справочные материалы
- NEMA Surge Protection Institute — Что такое SPD?
- NEMA Surge Protection Institute — Безопасность SPD и согласованная защита от сверхтоков
- Eaton — Разъяснение принципов работы сетевых фильтров
- Schneider Electric — Автоматические выключатели с защитой от замыкания на землю и специализированные серии SPD
- Electrical Safety Foundation International — Понимание вашей домашней электрической системы
Если реальная потребность заключается в защите от переходных перенапряжений, а не в предотвращении срабатывания автоматического выключателя, перед выбором устройства сравните системное напряжение, схему заземления, точку установки, тип SPD, номинальные значения импульсного тока, уровень защиты по напряжению и инструкции по резервной защите. Ознакомьтесь устройств защиты от перенапряжений VIOX только после определения этих исходных данных.
Данная статья содержит диагностическую базу, а не руководство по работе под напряжением или самостоятельному обслуживанию электрощита. Окончательная диагностика и установка должны выполняться в строгом соответствии с инструкциями к оборудованию, применимыми местными нормами и после проверки квалифицированным электриком.
