Вы смотрите на два технических описания автоматических выключателей для вашего проекта распределительного устройства 15 кВ. В обоих указаны номинальные напряжения до 690 В. В обоих перечислены впечатляющие отключающие способности. На бумаге они выглядят взаимозаменяемыми.
Это не так.
Сделайте неправильный выбор — установите воздушный автоматический выключатель (ACB) там, где нужен вакуумный автоматический выключатель (VCB), или наоборот — и вы не просто нарушаете стандарты IEC. Вы играете с риском возникновения дугового пробоя, бюджетами на техническое обслуживание и сроком службы оборудования. Реальная разница не в рекламном буклете. Она заключается в физике того, как каждый выключатель гасит электрическую дугу, и эта физика устанавливает жесткий Предел напряжения который не может отменить ни один отказ от ответственности в техническом описании.
Вот что на самом деле отличает ACB от VCB — и как выбрать правильный для вашей системы.
Краткий ответ: ACB против VCB вкратце
Основное различие: Воздушные автоматические выключатели (ACB) гасят электрические дуги в атмосферном воздухе и предназначены для низковольтных систем до 1000 В переменного тока (регулируется стандартом IEC 60947-2:2024). Вакуумные автоматические выключатели (VCB) гасят дуги в герметичной вакуумной среде и работают в системах среднего напряжения от 11 кВ до 33 кВ (регулируется стандартом IEC 62271-100:2021). Это разделение по напряжению не является выбором сегментации продукции — оно продиктовано физикой прерывания дуги.
Вот как они сравниваются по критическим спецификациям:
| Спецификация | Воздушный автоматический выключатель (ACB) | Вакуумный автоматический выключатель (VCB) |
| Диапазон напряжения | Низкое напряжение: от 400 В до 1000 В переменного тока | Среднее напряжение: от 11 кВ до 33 кВ (некоторые от 1 кВ до 38 кВ) |
| Текущий диапазон | Высокий ток: от 800 А до 10 000 А | Умеренный ток: от 600 А до 4000 А |
| Разрывная способность | До 100 кА при 690 В | От 25 кА до 50 кА при СН |
| Среда гашения дуги | Воздух при атмосферном давлении | Вакуум (от 10^-2 до 10^-6 торр) |
| Механизм управления | Дугогасительные камеры удлиняют и охлаждают дугу | Герметичный вакуумный прерыватель гасит дугу при первом переходе тока через ноль |
| Частота технического обслуживания | Каждые 6 месяцев (два раза в год) | Каждые 3–5 лет |
| Срок службы контактов | От 3 до 5 лет (воздействие воздуха вызывает эрозию) | От 20 до 30 лет (герметичная среда) |
| Типовые применения | Распределение НН, MCC, PCC, коммерческие/промышленные панели | Распределительные устройства СН, подстанции коммунальных предприятий, защита двигателей ВН |
| Стандарт МЭК | IEC 60947-2:2024 (≤1000 В переменного тока) | IEC 62271-100:2021+A1:2024 (>1000 В) |
| Первоначальная стоимость | Ниже (обычно $8K-$15K) | Выше (обычно $20K-$30K) |
| Общая стоимость за 15 лет | ~$48K (с обслуживанием) | ~$24K (минимальное обслуживание) |
Заметили четкую разделительную линию на 1000 В? Это Разделение по стандартам— и оно существует потому, что при напряжении выше 1 кВ воздух просто не может достаточно быстро погасить дугу. Физика устанавливает границу; IEC просто кодифицировал ее.
Рисунок 1: Структурное сравнение технологий ACB и VCB. В ACB (слева) используются дугогасительные камеры на открытом воздухе, а в VCB (справа) используется герметичный вакуумный прерыватель для гашения дуги.
Гашение дуги: воздух против вакуума (почему физика устанавливает предел напряжения)
Когда вы разъединяете токоведущие контакты под нагрузкой, образуется дуга. Всегда. Эта дуга представляет собой плазменный столб — ионизированный газ, проводящий тысячи ампер при температурах, достигающих 20 000 °C (горячее, чем поверхность солнца). Задача вашего автоматического выключателя — погасить эту дугу до того, как она приварит контакты друг к другу или вызовет дуговой пробой.
То, как это делается, полностью зависит от среды, окружающей контакты.
Как ACB используют воздух и дугогасительные камеры
An Воздушный автоматический выключатель прерывает дугу в атмосферном воздухе. Контакты выключателя размещены в дугогасительных камерах — массивах металлических пластин, расположенных так, чтобы перехватывать дугу при размыкании контактов. Вот последовательность:
- Образование дуги: Контакты размыкаются, дуга возникает в воздухе
- Удлинение дуги: Магнитные силы направляют дугу в дугогасительную камеру
- Разделение дуги: Металлические пластины камеры разделяют дугу на несколько более коротких дуг
- Охлаждение дуги: Увеличенная площадь поверхности и воздействие воздуха охлаждают плазму
- Гашение дуги: По мере охлаждения и удлинения дуги сопротивление увеличивается до тех пор, пока дуга больше не сможет поддерживать себя при следующем переходе тока через ноль
Это надежно работает примерно до 1000 В. Выше этого напряжения энергия дуги слишком велика. Диэлектрическая прочность воздуха (градиент напряжения, который он может выдержать до пробоя) составляет примерно 3 кВ/мм при атмосферном давлении. Как только напряжение системы поднимается до нескольких киловольт, дуга просто повторно пробивает расширяющийся контактный зазор. Вы не можете построить дугогасительную камеру достаточно длинной, чтобы остановить ее, не сделав выключатель размером с небольшой автомобиль.
Это Предел напряжения.
Как VCB используют физику вакуума
A Вакуумный выключатель использует совершенно другой подход. Контакты заключены в герметичный вакуумный прерыватель — камеру, из которой откачан воздух до давления от 10^-2 до 10^-6 торр (это примерно одна миллионная атмосферного давления).
Когда контакты размыкаются под нагрузкой:
- Образование дуги: Дуга возникает в вакуумном зазоре
- Ограниченная ионизация: При почти полном отсутствии молекул газа дуге не хватает поддерживающей среды
- Быстрая деионизация: В первом естественном нуле тока (каждый полупериод в сети переменного тока) недостаточно носителей заряда для повторного зажигания дуги
- Мгновенное гашение: Дуга гаснет в течение одного цикла (8,3 миллисекунды в системе 60 Гц)
Вакуум обеспечивает два огромных преимущества. Во-первых, диэлектрическая прочность: вакуумный промежуток всего в 10 мм может выдерживать напряжение до 40 кВ — это в 10–100 раз больше, чем воздух при том же расстоянии. Во-вторых, сохранение контактов: при отсутствии кислорода контакты не окисляются и не изнашиваются с той же скоростью, что и контакты ACB, подверженные воздействию воздуха. Это Преимущество герметичности на весь срок службы.
Контакты VCB в правильно обслуживаемом выключателе могут прослужить от 20 до 30 лет. Контакты ACB, подверженные воздействию атмосферного кислорода и дуговой плазмы? Вам потребуется замена каждые 3–5 лет, а иногда и раньше в пыльных или влажных условиях.
Рисунок 2: Механизмы гашения дуги. ACB требует нескольких этапов для удлинения, разделения и охлаждения дуги в воздухе (слева), в то время как VCB мгновенно гасит дугу при первом нуле тока благодаря превосходной диэлектрической прочности вакуума (справа).
Профессиональный совет №1: Потолок напряжения не подлежит обсуждению. ACB физически не способны надежно прерывать дуги выше 1 кВ в воздухе при атмосферном давлении. Если напряжение вашей системы превышает 1000 В переменного тока, вам нужен VCB — не как “лучший” вариант, а как единственный вариант, соответствующий законам физики и стандартам IEC.
Номинальные значения напряжения и тока: что на самом деле означают цифры
Напряжение — это не просто строка спецификации в техническом паспорте. Это фундаментальный критерий выбора, который определяет, какой тип выключателя вы вообще можете рассматривать. Номинальный ток имеет значение, но он стоит на втором месте.
Вот что означают цифры на практике.
Номинальные значения ACB: высокий ток, низкое напряжение
Потолок напряжения: ACB надежно работают от 400 В до 1000 В переменного тока (некоторые специализированные конструкции рассчитаны на 1500 В постоянного тока). Типичным оптимальным значением является 400 В или 690 В для трехфазных промышленных систем. При напряжении выше 1 кВ переменного тока диэлектрические свойства воздуха делают надежное гашение дуги непрактичным — это Предел напряжения , о чем мы говорили, не является ограничением конструкции; это физическая граница.
Токовая нагрузка: ACB доминируют в области обработки тока. Номинальные значения варьируются от 800 А для небольших распределительных щитов до 10 000 А для главных вводов питания. Высокая токовая способность при низком напряжении — это именно то, что нужно для низковольтного распределения — подумайте о центрах управления двигателями (MCC), центрах управления питанием (PCC) и главных распределительных щитах на коммерческих и промышленных объектах.
Разрывная способность: Номинальные значения отключения короткого замыкания достигают 100 кА при 690 В. Это звучит впечатляюще — и это так, для низковольтных применений. Но давайте посмотрим на это в перспективе с помощью расчета мощности:
- Отключающая способность: 100 кА при 690 В (междуфазное напряжение)
- Полная мощность: √3 × 690 В × 100 кА ≈ 119 МВА
Это максимальная мощность короткого замыкания, которую ACB может безопасно отключить. Для промышленного предприятия 400 В/690 В с трансформатором 1,5 МВА и типичными отношениями X/R часто достаточно выключателя на 65 кА. Устройства на 100 кА зарезервированы для низковольтного распределения в масштабе коммунальных предприятий или объектов с несколькими большими трансформаторами, работающими параллельно.
Типичные применения:
- Низковольтные главные распределительные щиты (LVMDP)
- Центры управления двигателями (MCC) для насосов, вентиляторов, компрессоров
- Центры управления питанием (PCC) для промышленного оборудования
- Панели защиты и синхронизации генераторов
- Электрощитовые коммерческих зданий (ниже 1 кВ)
Номинальные значения VCB: среднее напряжение, умеренный ток
Диапазон напряжения: VCB разработаны для систем среднего напряжения, обычно от 11 кВ до 33 кВ. Некоторые конструкции расширяют диапазон вниз до 1 кВ или вверх до 38 кВ (поправка 2024 года к IEC 62271-100 добавила стандартизированные номинальные значения при 15,5 кВ, 27 кВ и 40,5 кВ). Превосходная диэлектрическая прочность герметичного вакуумного прерывателя делает эти уровни напряжения управляемыми в компактном корпусе.
Токовая нагрузка: VCB обрабатывают умеренные токи по сравнению с ACB, с типичными номинальными значениями от 600 А до 4000 А. Этого вполне достаточно для применений среднего напряжения. Выключатель на 2000 А при 11 кВ может нести 38 МВА непрерывной нагрузки — что эквивалентно нескольким десяткам крупных промышленных двигателей или энергопотреблению всего промышленного предприятия среднего размера.
Разрывная способность: VCB рассчитаны на ток от 25 кА до 50 кА при соответствующих уровнях напряжения. Давайте проведем тот же расчет мощности для VCB на 50 кА при 33 кВ:
- Отключающая способность: 50 кА при 33 кВ (междуфазное напряжение)
- Полная мощность: √3 × 33 кВ × 50 кА ≈ 2850 МВА
Это в 24 раза больше отключающей мощности , чем наш ACB на 100 кА при 690 В. Внезапно эта “более низкая” отключающая способность в 50 кА не выглядит такой скромной. VCB отключают токи короткого замыкания при уровнях мощности, которые испарили бы дугогасительную камеру ACB.
Рисунок 3: Визуализация потолка напряжения. ACB надежно работают до 1000 В, но не могут безопасно прерывать дуги выше этого порога (красная зона), в то время как VCB доминируют в диапазоне среднего напряжения от 11 кВ до 38 кВ (зеленая зона).
Типичные применения:
- Распределительные подстанции коммунальных предприятий (11 кВ, 22 кВ, 33 кВ)
- Промышленные распределительные устройства среднего напряжения (кольцевые магистральные блоки, распределительные щиты)
- Защита высоковольтных асинхронных двигателей (> 1000 л.с.)
- Первичная защита трансформатора
- Электростанции (генераторные выключатели)
- Системы возобновляемой энергии (ветряные электростанции, солнечные инверторные станции)
Профессиональный совет №2: Не сравнивайте отключающую способность только в килоамперах. Рассчитайте отключающую мощность в МВА (√3 × напряжение × ток). VCB на 50 кА при 33 кВ отключает значительно большую мощность, чем ACB на 100 кА при 690 В. Напряжение важнее тока при оценке возможностей выключателя.
Разделение стандартов: IEC 60947-2 (ACB) против IEC 62271-100 (VCB)
Международная электротехническая комиссия (IEC) не делит стандарты просто так. Когда IEC 60947-2 регулирует выключатели до 1000 В, а IEC 62271-100 вступает в силу выше 1000 В, эта граница отражает физическую реальность, которую мы обсуждали. Это Разделение по стандартам, и это ваш компас проектирования.
IEC 60947-2:2024 для воздушных автоматических выключателей
Область применения: Этот стандарт применяется к автоматическим выключателям с номинальным напряжением не превышающим 1000 В переменного тока или 1500 В постоянного тока. Это авторитетный справочник по низковольтной защите цепей, включая ACB, автоматические выключатели в литом корпусе (MCCB) и миниатюрные автоматические выключатели (MCB).
Шестое издание было опубликовано в Сентябре 2024 г., заменив издание 2016 года. Ключевые обновления включают:
- Пригодность для изоляции: Уточненные требования к использованию автоматических выключателей в качестве разъединителей
- Удаление классификации: IEC исключила классификацию выключателей по гасящей среде (воздух, масло, SF6 и т. д.). Почему? Потому что напряжение уже указывает на среду. Если у вас 690 В, вы используете воздух или герметичный литой корпус. Старая система классификации была избыточной.
- Регулировки внешними устройствами: Новые положения для регулировки уставок по току перегрузки с помощью внешних устройств
- Улучшенное тестирование: Добавлены тесты для устройств защиты от замыканий на землю и диэлектрических свойств в отключенном положении
- Улучшения ЭМС: Обновлены процедуры испытаний на электромагнитную совместимость (ЭМС) и методы измерения потерь мощности
Редакция 2024 года делает стандарт более понятным и согласованным с современными цифровыми расцепителями и технологией интеллектуальных выключателей, но основная граница напряжения —≤1000 В переменного тока—остается неизменной. Выше этого вы выходите за рамки юрисдикции IEC 60947-2.
IEC 62271-100:2021 (Изменение 1: 2024) для вакуумных выключателей
Область применения: Этот стандарт регулирует автоматические выключатели переменного тока, предназначенные для трехфазных систем с напряжением выше 1000 В. Он специально разработан для распределительных устройств среднего и высокого напряжения для внутренней и наружной установки, где вакуумные выключатели являются доминирующей технологией (наряду с выключателями SF6 для самых высоких классов напряжения).
Третье издание было опубликовано в 2021 году, с Изменением 1, выпущенным в августе 2024 года. Недавние обновления включают:
- Обновленные значения TRV (Transient Recovery Voltage) - напряжения переходного восстановления: Пересчитаны параметры TRV в нескольких таблицах, чтобы отразить реальное поведение системы и новые конструкции трансформаторов
- Новые номинальные напряжения: Добавлены стандартизированные номиналы при 15,5 кВ, 27 кВ и 40,5 кВ для охвата региональных системных напряжений (особенно в Азии и на Ближнем Востоке)
- Пересмотрено определение аварии на выводах: Уточнено, что представляет собой авария на выводах для целей тестирования
- Критерии диэлектрических испытаний: Добавлены критерии для диэлектрических испытаний; явно указано, что испытания на частичный разряд применяются только к КРУЭ (комплектным распределительным устройствам с газовой изоляцией) и выключателям с мертвым баком, а не к типичным вакуумным выключателям
- Экологические соображения: Расширены рекомендации по факторам снижения номинальных характеристик по высоте, загрязнению и температуре
Изменение 2024 года поддерживает соответствие стандарта изменениям глобальной сетевой инфраструктуры, но основной принцип остается в силе: выше 1000 В вам нужен выключатель среднего напряжения, а для диапазона 1 кВ-38 кВ это почти всегда означает вакуумный выключатель.
Почему эти стандарты не пересекаются
Граница в 1000 В не является произвольной. Это точка, в которой атмосферный воздух переходит из “адекватной среды гашения дуги” в “ответственность”. IEC не создала два стандарта, чтобы продать больше книг. Они формализовали инженерную реальность:
- Ниже 1 кВ: Работают конструкции на основе воздуха или литого корпуса. Дугогасительные камеры эффективны. Выключатели компактны и экономичны.
- Выше 1 кВ: Воздух требует непрактично больших дугогасительных камер; вакуум (или SF6 для более высоких напряжений) становится необходимым для безопасного и надежного гашения дуги в разумном корпусе.
При выборе выключателя первый вопрос не “ACB или VCB?”, а “Каково напряжение моей системы?”. Этот ответ указывает вам на правильный стандарт, который указывает вам на правильный тип выключателя.
Профессиональный совет №3: При просмотре технического паспорта автоматического выключателя проверьте, какому стандарту IEC он соответствует. Если указан IEC 60947-2, это низковольтный выключатель (≤1 кВ). Если указан IEC 62271-100, это выключатель среднего/высокого напряжения (>1 кВ). Соответствие стандарту мгновенно указывает на класс напряжения.
Применение: Сопоставление типа выключателя с вашей системой
Выбор между ACB и VCB - это не вопрос предпочтений. Речь идет о соответствии физических возможностей выключателя электрическим характеристикам и эксплуатационным требованиям вашей системы.
Вот как сопоставить тип выключателя с применением.
Когда использовать ACB
Воздушные автоматические выключатели (ACB) - правильный выбор для низковольтных распределительных систем где высокая пропускная способность по току важнее компактного размера или длительных интервалов обслуживания.
Идеальные применения:
- Трехфазное распределение 400 В или 690 В: Основа большинства промышленных и коммерческих электрических систем
- Центры управления двигателями (MCC): Защита насосов, вентиляторов, компрессоров, конвейеров и других низковольтных двигателей
- Центры управления питанием (PCC): Основное распределение для промышленного оборудования и технологического оборудования
- Низковольтные главные распределительные щиты (LVMDP): Ввод в эксплуатацию и главные выключатели для зданий и сооружений
- Защита генератора: Низковольтные резервные генераторы (обычно 480 В или 600 В)
- Морские и оффшорные: Низковольтное распределение электроэнергии на судах (где также применяется IEC 60092)
Когда ACB имеют финансовый смысл:
- Приоритет более низкой начальной стоимости: Если бюджет капитальных затрат ограничен, и у вас есть собственные возможности обслуживания
- Высокие требования к току: Когда требуются номиналы 6000A+, которые более экономичны в форм-факторах ACB
- Модернизация существующего КРУ НН: При замене аналогичных в панелях, предназначенных для ACB
Ограничения, которые следует помнить:
- Бремя обслуживания: Ожидайте осмотры каждые 6 месяцев и замену контактов каждые 3-5 лет
- Габариты: ACB больше и тяжелее, чем эквивалентные VCB, из-за узлов дугогасительных камер
- Шум: Прерывание дуги в воздухе громче, чем в герметичном вакууме
- Ограниченный срок службы: Обычно от 10 000 до 15 000 операций до капитального ремонта
Когда использовать VCB
Вакуумные выключатели доминируют в средневольтных применениях где надежность, низкие эксплуатационные расходы, компактный размер и длительный срок службы оправдывают более высокую начальную стоимость.
Идеальные применения:
- Подстанции 11 кВ, 22 кВ, 33 кВ: Первичное и вторичное распределительное устройство
- Промышленное КРУ СН: Кольцевые магистральные блоки (RMU), комплектные распределительные устройства в металлической оболочке, трансформаторы, устанавливаемые на площадках
- Защита высоковольтных двигателей: Асинхронные двигатели мощностью более 1000 л.с. (обычно 3,3 кВ, 6,6 кВ или 11 кВ)
- Защита трансформатора: Выключатели на первичной стороне для распределительных и силовых трансформаторов
- Объекты генерации электроэнергии: Генераторные выключатели, станционное вспомогательное питание
- Системы возобновляемой энергии: Коллекторные цепи ветряных электростанций, повышающие трансформаторы солнечных инверторов
- Горнодобывающая и тяжелая промышленность: Где пыль, влага и суровые условия затрудняют обслуживание ACB
Когда VCB - единственный вариант:
- Напряжение системы > 1 кВ переменного тока: Физика и IEC 62271-100 требуют выключателей, рассчитанных на среднее напряжение
- Частые операции переключения: VCB рассчитаны на 30 000+ механических операций (некоторые конструкции превышают 100 000 операций)
- Ограниченный доступ для обслуживания: Удаленные подстанции, морские платформы, установки на крышах, где полугодовые проверки ACB нецелесообразны
- Ориентация на долгосрочную стоимость жизненного цикла: Когда общая стоимость владения в течение 20-30 лет перевешивает первоначальные капитальные затраты
Преимущества в суровых условиях:
- Герметичные вакуумные прерыватели не подвержены воздействию пыли, влажности, солевого тумана или высоты (до пределов снижения номинальных характеристик)
- Нет дугогасительных камер для очистки или замены
- Бесшумная работа (важно для внутренних подстанций в занимаемых зданиях)
- Компактные габариты (критично для городских подстанций с дорогой недвижимостью)
Матрица принятия решений: ACB или VCB?
| Характеристики вашей системы | Рекомендуемый тип выключателя | Основная причина |
| Напряжение ≤ 1000 В переменного тока | АКБ | Юрисдикция IEC 60947-2; воздушного гашения достаточно |
| Напряжение > 1000 В переменного тока | Токоведущие контакты | Требуется IEC 62271-100; воздух не может надежно прервать дугу |
| Высокий ток (> 5000A) при НН | АКБ | Более экономично для очень высокого тока при низком напряжении |
| Частое переключение (> 20 / день) | Токоведущие контакты | Рассчитан на 30 000+ операций против 10 000 у ACB |
| Суровые условия (пыль, соль, влажность) | Токоведущие контакты | Герметичный прерыватель не подвержен воздействию загрязнения |
| Ограниченный доступ для обслуживания | Токоведущие контакты | Интервалы обслуживания 3-5 лет по сравнению с 6-месячным графиком ACB |
| Ориентация на стоимость жизненного цикла 20+ лет | Токоведущие контакты | Более низкая совокупная стоимость владения, несмотря на более высокую начальную стоимость |
| Жесткие ограничения по пространству | Токоведущие контакты | Компактная конструкция; нет объема дугогасительной камеры |
| Капитальный проект с ограниченным бюджетом | ACB (если ≤1 кВ) | Более низкая первоначальная стоимость, но учитывайте бюджет на обслуживание |

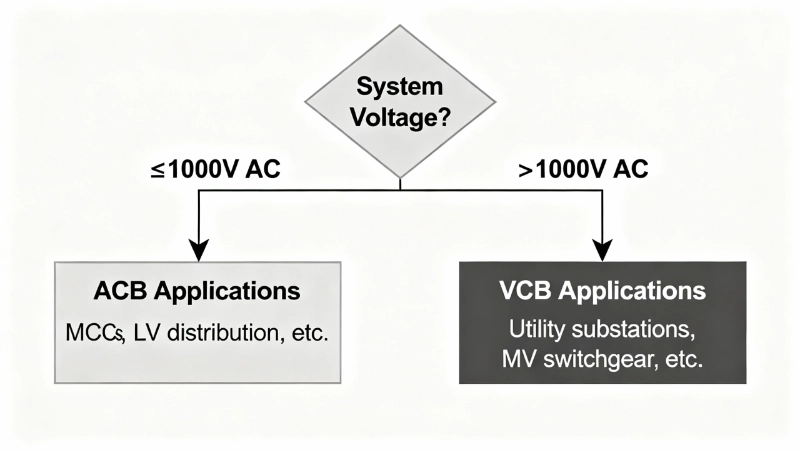

Рисунок 5: Блок-схема выбора автоматического выключателя. Напряжение системы является основным критерием принятия решения, направляющим вас к применению ACB (низковольтное) или VCB (средневольтное) на основе границы 1000 В.
Профессиональный совет №4: Если напряжение вашей системы находится вблизи границы 1 кВ, выбирайте вакуумный выключатель (VCB). Не пытайтесь использовать воздушный автоматический выключатель (ACB) на его максимальном номинальном напряжении. Предел напряжения Не существует “номинального максимума” - это жесткий физический предел. Проектируйте с запасом.
Налог на техническое обслуживание: Почему VCB обходятся дешевле в течение 20 лет
Этот ACB за 15 000 у.е. выглядит привлекательно по сравнению с VCB за 25 000 у.е. Пока вы не подсчитаете расходы за 15 лет.
Добро пожаловать в Налог на техническое обслуживание— скрытые периодические затраты, которые переворачивают экономическое уравнение.
Техническое обслуживание ACB: Двойное бремя в год
Воздушные автоматические выключатели требуют регулярного, практического обслуживания, поскольку их контакты и дугогасительные камеры работают в открытой среде. Вот типичный график технического обслуживания, рекомендованный производителями и IEC 60947-2:
Каждые 6 месяцев (полугодовой осмотр):
- Визуальный осмотр контактов на наличие точечной коррозии, эрозии или обесцвечивания
- Очистка дугогасительной камеры (удаление углеродистых отложений и остатков паров металла)
- Измерение зазора и хода контакта
- Проверка механической работы (ручная и автоматическая)
- Проверка момента затяжки клеммных соединений
- Смазка движущихся частей (шарниров, тяг, подшипников)
- Функциональная проверка расцепителя перегрузки по току
Каждые 3-5 лет (капитальное обслуживание):
- Замена контактов (если эрозия превышает пределы, установленные производителем)
- Осмотр дугогасительной камеры и замена в случае повреждения
- Проверка сопротивления изоляции (мегомметром)
- Измерение сопротивления контактов
- Полная разборка и очистка
- Замена изношенных механических компонентов
Разбивка затрат (типичная, варьируется в зависимости от региона):
- Полугодовой осмотр: 600-1000 у.е. за выключатель (работа подрядчика: 3-4 часа)
- Замена контактов: 2500-4000 у.е. (запчасти + работа)
- Замена дугогасительной камеры: 1500-2500 у.е. (в случае повреждения)
- Вызов аварийной службы (в случае отказа выключателя между осмотрами): 1500-3000 у.е.
Для ACB со сроком службы 15 лет:
- Полугодовые осмотры: 15 лет × 2 осмотра в год × 800 у.е. в среднем = $24,000
- Замена контактов: (15 лет ÷ 4 года) × 3000 у.е. = $9,000 (3 замены)
- Незапланированные отказы: Предположим 1 отказ × 2000 у.е. = $2,000
- Общие затраты на техническое обслуживание за 15 лет: 35 000 у.е.
Добавьте первоначальную стоимость покупки (15 000 у.е.), и ваши Общая стоимость владения за 15 лет составит ~50 000 у.е..
Это и есть Налог на техническое обслуживание. Вы платите его в виде трудозатрат, времени простоя и расходных материалов — каждый год, дважды в год, в течение всего срока службы выключателя.
Техническое обслуживание VCB: Преимущество герметичности на весь срок службы
Вакуумные выключатели переворачивают уравнение технического обслуживания. Герметичный вакуумный прерыватель защищает контакты от окисления, загрязнения и воздействия окружающей среды. Результат: значительно увеличенные интервалы обслуживания.
Каждые 3-5 лет (периодический осмотр):
- Визуальный внешний осмотр
- Проверка количества механических операций (с помощью счетчика или цифрового интерфейса)
- Проверка индикатора износа контактов (некоторые VCB имеют внешние индикаторы)
- Операционная проверка (циклы открытия/закрытия)
- Функциональная проверка цепи управления
- Осмотр клеммных соединений
Каждые 10-15 лет (капитальный осмотр, если вообще необходим):
- Проверка целостности вакуума (с использованием высоковольтного теста или рентгеновского контроля)
- Измерение зазора контактов (требует частичной разборки на некоторых моделях)
- Испытание на сопротивление изоляции
Обратите внимание, чего нет нет в списке:
- Отсутствие очистки контактов (герметичная среда)
- Отсутствие обслуживания дугогасительной камеры (ее не существует)
- Отсутствие полугодовых осмотров (нет необходимости)
- Отсутствие плановой замены контактов (срок службы 20-30 лет)
Разбивка затрат (типичная):
- Периодический осмотр (каждые 4 года): 400-700 у.е. за выключатель (работа подрядчика: 1,5-2 часа)
- Замена вакуумного прерывателя (если необходимо после 20-25 лет): 6000-10000 у.е.
Для VCB с тем же 15-летним периодом оценки:
- Периодические осмотры: (15 лет ÷ 4 года) × 500 у.е. в среднем = $1,500 (3 осмотра)
- Незапланированные отказы: Крайне редки; предположим 0 у.е. (VCB имеют в 10 раз меньшую частоту отказов)
- Капитальный ремонт: не требуется в течение 15 лет
- Общее техническое обслуживание за 15 лет: 1 500 долларов США
Добавьте первоначальную стоимость покупки (25 000 долларов США), и ваш Общая стоимость владения за 15 лет составит ~26 500 долларов США.
Точка пересечения TCO (совокупной стоимости владения)
Давайте сравним их:
| Компонент стоимости | ACB (15 лет) | VCB (15 лет) |
| Первоначальная покупка | $15,000 | $25,000 |
| Текущее обслуживание | $24,000 | $1,500 |
| Замена контактов/компонентов | $9,000 | $0 |
| Незапланированные отказы | $2,000 | $0 |
| Общая стоимость владения | $50,000 | $26,500 |
| Стоимость в год | 3 333 доллара США в год | 1 767 долларов США в год |
VCB окупается только за счет экономии на техническом обслуживании. Но вот в чем загвоздка: пересечение происходит примерно на 3-м году.
- Год 0: ACB = 15 тыс. долларов США, VCB = 25 тыс. долларов США (ACB впереди на 10 тыс. долларов США)
- Год 1,5: Первые 3 проверки ACB = 2 400 долларов США; VCB = 0 долларов США (ACB впереди на 7 600 долларов США)
- Год 3: Шесть проверок ACB = 4 800 долларов США; VCB = 0 долларов США (ACB впереди на 5 200 долларов США)
- Год 4: Первая замена контактов ACB + 8 проверок = 9 400 долларов США; Первая проверка VCB = 500 долларов США (ACB впереди на 900 долларов США)
- Год 5: Общее техническое обслуживание ACB = 12 000 долларов США; VCB = 500 долларов США (VCB начинает экономить деньги)
- Год 15: ACB всего = 50 тыс. долларов США; VCB всего = 26,5 тыс. долларов США (VCB экономит 23 500 долларов США)
Рисунок 4: Анализ общей стоимости владения (TCO) за 15 лет. Несмотря на более высокую первоначальную стоимость, VCB становятся более экономичными, чем ACB, к 3-му году благодаря значительно более низким требованиям к техническому обслуживанию, что позволяет сэкономить 23 500 долларов США за 15 лет.
Если вы планируете использовать распределительное устройство в течение 20 лет (что типично для промышленных объектов), разрыв в экономии увеличивается до 35 000+ долларов США на выключатель. Для подстанции с 10 выключателями это 350 000 долларов США экономии за жизненный цикл.
Скрытые затраты, не указанные в счете
Приведенный выше расчет TCO учитывает только прямые затраты. Не забудьте:
Риск простоя:
- Отказы ACB между проверками могут привести к незапланированным отключениям
- Отказы VCB редки (среднее время наработки на отказ часто превышает 30 лет при правильном использовании)
Доступность рабочей силы:
- Найти квалифицированных техников для обслуживания ACB становится все труднее, поскольку отрасль переходит на VCB
- Полугодовые окна технического обслуживания требуют простоя производства или тщательного планирования
Безопасность:
- Инциденты с дуговым пробоем ACB во время технического обслуживания встречаются чаще, чем инциденты с VCB (открытые контакты против герметичного прерывателя)
- Требования к СИЗ для защиты от дугового пробоя более строгие для обслуживания ACB
Факторы окружающей среды:
- ACB в пыльных, влажных или коррозионных средах нуждаются в более частом техническом обслуживании (ежеквартально, а не раз в полгода)
- VCB не подвержены влиянию — герметичный прерыватель не реагирует на внешние условия
Совет профессионала № 5 (Самый важный): Рассчитайте общую стоимость владения за ожидаемый срок службы распределительного устройства (15-25 лет), а не только первоначальную стоимость капитала. Для применений среднего напряжения VCB почти всегда выигрывают по TCO. Для применений низкого напряжения, где вы должны использовать ACB, заложите в бюджет 2 000-3 000 долларов США в год на выключатель для технического обслуживания — и не допускайте срыва графика технического обслуживания. Пропущенные проверки приводят к катастрофическим отказам.
Часто задаваемые вопросы: ACB против VCB
В: Могу ли я использовать ACB выше 1 000 В, если я снижу его номинальные характеристики или добавлю внешнее подавление дуги?
О: Нет. Предел в 1 000 В для ACB — это не проблема тепловой или электрической нагрузки, которую можно решить путем снижения номинальных характеристик, — это фундаментальное ограничение физики дуги. Выше 1 кВ атмосферный воздух не может надежно погасить дугу в безопасные сроки, независимо от того, как вы настроите выключатель. IEC 60947-2 явно ограничивает применение ACB ≤1 000 В переменного тока, и работа вне этих рамок нарушает стандарт и создает опасность дугового пробоя. Если ваша система работает выше 1 кВ, вы по закону и безопасно должны использовать выключатель среднего напряжения (VCB или SF6 выключатель в соответствии с IEC 62271-100).
В: Дороже ли ремонтировать VCB, чем ACB, если что-то пойдет не так?
О: Да, но VCB выходят из строя гораздо реже. Когда вакуумный прерыватель VCB выходит из строя (редко), обычно требуется заводская замена всего герметичного блока по цене 6 000-10 000 долларов США. Контакты и дугогасительные камеры ACB можно обслуживать в полевых условиях за 2 500-4 000 долларов США, но вы будете заменять их 3-4 раза в течение срока службы VCB. Математика по-прежнему в пользу VCB: одна замена прерывателя VCB за 25 лет против трех замен контактов ACB за 15 лет, плюс постоянное Налог на техническое обслуживание каждые шесть месяцев.
В: Какой тип выключателя лучше подходит для частого переключения (батареи конденсаторов, запуск двигателя)?
О: VCB с большим отрывом. Вакуумные выключатели рассчитаны на 30 000–100 000+ механических операций до капитального ремонта. ACB обычно рассчитаны на 10 000–15 000 операций. Для применений, связанных с частым переключением, таких как переключение батарей конденсаторов, запуск/остановка двигателей в периодических процессах или схемы передачи нагрузки, VCB прослужат дольше, чем ACB, в 3:1–10:1 по количеству операций. Кроме того, быстрое гашение дуги VCB (один цикл) снижает нагрузку на оборудование, расположенное ниже по потоку, во время каждого события переключения.
В: Есть ли у VCB какие-либо недостатки по сравнению с ACB, помимо первоначальной стоимости?
О: Три незначительных соображения: (1) Риск перенапряжения при переключении емкостных или индуктивных нагрузок — быстрое гашение дуги VCB может вызывать переходные перенапряжения, которые могут потребовать разрядников или RC-демпферов для чувствительных нагрузок. (2) Сложность ремонта— если вакуумный прерыватель выходит из строя, его нельзя отремонтировать в полевых условиях; необходимо заменить весь блок. (3) Слышимый гул— некоторые конструкции ВВ выключателей издают низкочастотный гул от рабочего механизма, хотя он намного тише, чем взрыв дуги в АВ выключателях. Для 99% применений эти недостатки незначительны по сравнению с преимуществами (см. Преимущество "Герметичность на весь срок службы" раздел).
В: Могу ли я установить ВВ выключатель в существующие панели КРУ с АВ выключателями?
О: Иногда, но не всегда. ВВ выключатели более компактны, чем АВ выключатели, поэтому физическое пространство редко является проблемой. Проблемы заключаются в следующем: (1) Монтажные размеры— схемы монтажных отверстий АВ и ВВ выключателей различаются; могут потребоваться переходные пластины. (2) Шинопровод Конфигурация— клеммы ВВ выключателя могут не совпадать с существующими шинами АВ выключателя без модификации. (3) Напряжение управления— рабочим механизмам ВВ выключателя может потребоваться другое напряжение управления (например, 110 В постоянного тока против 220 В переменного тока). (4) Координация защиты— изменение типов выключателей может изменить время отключения короткого замыкания и кривые координации. Всегда консультируйтесь с производителем КРУ или квалифицированным инженером-электриком перед модернизацией. В новых установках следует указывать ВВ выключатели для среднего напряжения и АВ выключатели (или MCCBs) для низкого напряжения с самого начала.
В: Почему производители не производят АВ выключатели для среднего напряжения (11 кВ, 33 кВ)?
О: Они пытались. АВ выключатели среднего напряжения существовали в середине 20-го века, но они были огромными — выключатели размером с комнату с дугогасительными камерами длиной в несколько метров. Относительно низкая диэлектрическая прочность воздуха (~3 кВ/мм) означала, что выключателю на 33 кВ необходимы контактные зазоры и дугогасительные камеры, измеряемые метрами, а не миллиметрами. Размер, вес, бремя обслуживания и пожароопасность сделали их непрактичными. Как только технология вакуумных прерывателей созрела в 1960-1970-х годах, АВ выключатели среднего напряжения устарели. Сегодня вакуумные и элегазовые выключатели доминируют на рынке среднего напряжения, потому что физика и экономика благоприятствуют конструкциям с герметичными прерывателями выше 1 кВ. Это Предел напряжения не продуктовое решение — это инженерная реальность.
Вывод: Сначала напряжение, а затем все остальное
Помните те два технических паспорта из начала? В обоих указаны номинальные напряжения до 690 В. В обоих заявлена высокая отключающая способность. Но теперь вы знаете: напряжение — это не просто число, это разделительная линия между технологиями выключателей.
Вот структура принятия решений, состоящая из трех частей:
1. Напряжение определяет тип выключателя (Потолок напряжения)
- Напряжение системы ≤1000 В переменного тока → Автоматический выключатель в воздушной среде (АВ) в соответствии с IEC 60947-2:2024
- Напряжение системы >1000 В переменного тока → Вакуумный выключатель (ВВ) в соответствии с IEC 62271-100:2021+A1:2024
- Это не подлежит обсуждению. Физика устанавливает границу; стандарты это формализовали.
2. Стандарты формализуют разделение (Разделение стандартов)
- IEC не создала два отдельных стандарта для сегментации рынка — они кодифицировали реальность того, что гашение дуги на основе воздуха не работает выше 1 кВ
- Напряжение вашей системы указывает, какой стандарт применяется, который указывает, какую технологию выключателя следует указывать
- Проверьте маркировку соответствия IEC выключателя: 60947-2 = низкое напряжение, 62271-100 = среднее напряжение
3. Обслуживание определяет экономику жизненного цикла (Налог на обслуживание)
- АВ выключатели стоят меньше авансом, но теряют 2000-3000 долларов в год на полугодовых проверках и заменах контактов
- ВВ выключатели стоят дороже изначально, но требуют проверки только каждые 3-5 лет, со сроком службы контактов 20-30 лет
- Пересечение TCO происходит примерно на 3-й год; к 15-му году ВВ выключатели экономят 20 000-25 000 долларов на выключатель
- Для применений среднего напряжения (где вы все равно должны использовать ВВ выключатели) преимущество в стоимости является бонусом
- Для применений низкого напряжения (где подходят АВ выключатели) заложите в бюджет Налог на обслуживание Налог на техническое обслуживание и придерживайтесь графика проверок
В техническом паспорте могут быть указаны перекрывающиеся номинальные напряжения. В маркетинговой брошюре может подразумеваться, что они взаимозаменяемы. Но физика не ведет переговоров, и вы тоже не должны.
Выбирайте на основе напряжения вашей системы. Все остальное — номинальный ток, отключающая способность, интервалы обслуживания, занимаемая площадь — встает на свои места, как только вы сделаете этот первый выбор правильно.
Нужна помощь в выборе правильного автоматического выключателя?
Команда инженеров по применению VIOX имеет многолетний опыт в спецификации АВ и ВВ выключателей для промышленных, коммерческих и коммунальных предприятий по всему миру. Независимо от того, проектируете ли вы новую КРУ 400 В, модернизируете подстанцию 11 кВ или устраняете частые отказы выключателей, мы рассмотрим требования вашей системы и порекомендуем решения, соответствующие IEC, которые сбалансируют производительность, безопасность и стоимость жизненного цикла.
Свяжитесь с VIOX сегодня для: для:
- Расчетов выбора и определения размеров автоматических выключателей
- Исследований координации короткого замыкания
- Оценок целесообразности модернизации КРУ
- Оптимизации обслуживания и анализа TCO
Потому что неправильный выбор типа выключателя — это не просто дорого, это опасно.
