Прямой ответ: что такое модульный контактор?
Модульный контактор — это электромагнитное коммутационное устройство для установки на DIN-рейку, используемое для управления освещением, отоплением, вентиляцией, насосами, маломощными двигателями, вспомогательными цепями зарядных устройств для электромобилей и нагрузками систем автоматизации зданий. Он работает так же, как обычный контактор: при подаче питания на катушку главные контакты замыкаются или размыкаются для коммутации нагрузки. Разница заключается в том, что модульный контактор имеет компактный модульный формат, предназначенный для распределительных щитов, квартирных щитков и панелей управления на DIN-рейке.
Во многих каталогах и в контексте стандарта IEC 61095 этот тип оборудования также может называться бытовым контактором или контактором для бытового и аналогичного применения. Однако при поиске и закупке продукции, модульный контактор и Модульный контактор на DIN-рейку обычно являются более точными терминами для обозначения продукции.
Наиболее важными критериями выбора являются номинальный ток, количество полюсов, напряжение катушки, конфигурация контактов, категория применения (например, AC-7a или AC-7b), схема подключения, уровень шума и совместимость с вспомогательными модулями или устройствами интеллектуального управления.
Если вы выбираете модульный контактор для реального проекта, не ориентируйтесь только на значение номинального тока, указанное на передней панели. Тип нагрузки имеет такое же значение, как и сила тока.
Краткий обзор модульных контакторов
| Предмет | Модульный Контактор | Стандартный контактор переменного тока |
|---|---|---|
| Монтаж | Модульный формат DIN-рейки | Монтаж на DIN-рейку или панель |
| Типовое место установки | Распределительный щит, квартирный щиток, шкаф малой автоматизации | Промышленный шкаф управления, панель пуска двигателя, панель управления оборудованием |
| Типовые нагрузки | Освещение, отопление, маломощные двигатели, вентиляторы, насосы, автоматизация зданий | Двигатели, промышленное оборудование, насосы, компрессоры, производственные установки |
| Уровень шума | Часто проектируются для более тихой коммутации в условиях зданий | Звук коммутации обычно менее важен в промышленных панелях |
| Фокус на категории нагрузки | Категории AC-7a и AC-7b часто являются важными | Категории AC-1, AC-3, AC-4 и другие категории по стандарту IEC 60947 часто имеют важное значение |
| Контекст стандартов | Стандарт IEC 61095 обычно применяется к модульным контакторам бытового и аналогичного назначения | Стандарт IEC 60947-4-1 обычно применяется к промышленным контакторам и пускателям двигателей |
| Лучше всего подходит | Компактная коммутация внутри модульных щитов | Управление промышленными двигателями и оборудованием повышенной мощности |
Для оценки продукции см. VIOX Модульный Контактор и Производитель Модульных Контакторов страницы.
Как работает модульный контактор?
Модульный контактор состоит из трех основных внутренних частей:
- Катушка: создает магнитное поле при подаче питания.
- Якорь и механизм: перемещается при подаче питания на катушку.
- Основные контакты: замыкают или размыкают цепь нагрузки.
Когда управляющее напряжение подается на клеммы катушки, обычно обозначенные A1 и A2, катушка притягивает якорь. Это изменяет состояние контактов и переключает цепь нагрузки. При обесточивании катушки пружина возвращает механизм в исходное положение.
Это делает модульный контактор полезным в тех случаях, когда слабый управляющий сигнал должен коммутировать более мощную нагрузку. Например, реле времени, интеллектуальное реле, термостат, поплавковый выключатель или контроллер здания могут подавать питание на катушку контактора, в то время как сам контактор коммутирует цепь освещения, обогревателя, вентилятора или насоса.
Более подробное объяснение работы напряжения катушки см. в Напряжение катушки реле: пояснения.

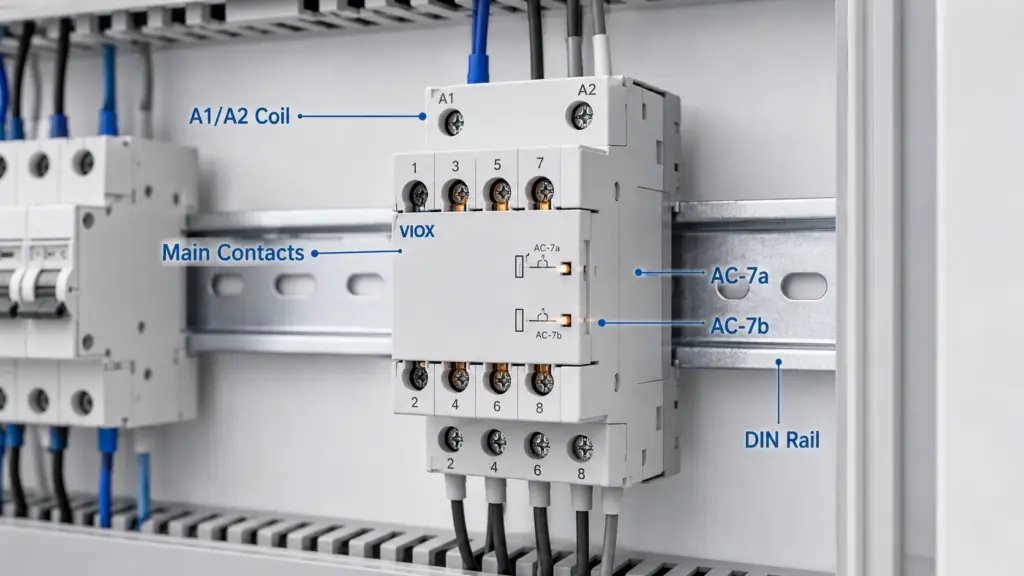

Основы схемы подключения модульного контактора
Всегда следуйте схеме подключения, нанесенной на корпус контактора, и техническому паспорту производителя. Маркировка клемм зависит от модели, количества полюсов и конфигурации контактов.
Типовая схема подключения модульного контактора включает:
| Зона клемм | Типичная маркировка | Функция |
|---|---|---|
| Клеммы катушки | A1 / A2 | Питание цепи управления катушкой контактора |
| Основные входные клеммы | 1, 3, 5 или L1, L2, L3 | Сторона питания, в зависимости от количества полюсов |
| Основные выходные клеммы | 2, 4, 6 или T1, T2, T3 | Выход на сторону нагрузки |
| Вспомогательные контакты | 13/14, 21/22 и т. д. | Сигнал состояния, блокировка или обратная связь по управлению, если предусмотрено |
Подключение однофазного модульного контактора
Для простой однофазной нагрузки 2-полюсный модульный контактор может коммутировать фазу и нейтраль или необходимые проводники в соответствии с местными нормами электромонтажа и проектной документацией.
Базовый принцип управления:
Цепь управления:
Цепь управления и силовую цепь следует рассматривать раздельно. Клеммы катушки A1/A2 обычно не питают нагрузку напрямую. Они подают напряжение на катушку, а главные контакты коммутируют нагрузку.
Подключение трехфазного модульного контактора
Для трехфазных нагрузок может использоваться 3-полюсный или 4-полюсный модульный контактор в зависимости от того, требуется ли коммутация нейтрали.
Базовая концепция:
Питание L1 / L2 / L3 -> входные полюса контактора
Если нагрузкой является двигатель, насос, вентилятор, компрессор или другая индуктивная нагрузка, убедитесь, что контактор рассчитан на данную категорию нагрузки и пусковые характеристики. Не используйте модульный контактор в качестве полноценного промышленного пускателя двигателя, если проект не предусматривает необходимую защиту от перегрузки и короткого замыкания.
В трехфазной цепи модульный контактор является лишь коммутационным элементом. Проект по-прежнему требует наличия соответствующей защиты от короткого замыкания на входе, правильного выбора сечения проводников, соблюдения момента затяжки клемм согласно техническому паспорту и защиты двигателя от перегрузки там, где это необходимо. Правильно подключенный контактор может выйти из строя раньше времени, если не учитывать категорию применения, пусковой ток или тепловыделение внутри электротехнического шкафа.
Для координации защиты двигателя см. Как выбрать контакторы, тепловые реле и автоматические выключатели для питания электродвигателей.
Пояснение к клеммам катушки A1 и A2
На многих контакторах и реле, A1 и A2 определите клеммы катушки или цепи управления. Напряжение катушки может составлять 12 В, 24 В, 110 В, 120 В, 220 В, 230 В или другое значение в зависимости от модели.
Перед подключением проверьте:
- Катушка переменного или постоянного тока
- Номинальное напряжение катушки
- Частота (для переменного тока)
- Полярность (для постоянного тока)
- допустимый диапазон напряжения
- Номинальные параметры контактов устройства управления
- Требования к подавлению скачков напряжения
- Электрическая схема на изделии
Распространенная ошибка при монтаже — использование цепи управления 230 В переменного тока для катушки 24 В или использование источника питания постоянного тока для катушки, рассчитанной только на переменный ток. Любая из этих ошибок может привести к выходу оборудования из строя или его неработоспособности.
Если в цепи управления используется реле времени, выходной контакт таймера должен быть рассчитан на нагрузку катушки модульного контактора. Информацию о применении таймеров см. Что такое реле времени? и Как правильно выбрать реле таймера.
AC-7a против AC-7b: номинальные характеристики, которые упускают многие покупатели
Для модульных контакторов, используемых в бытовых и аналогичных целях, AC-7a и AC-7b являются важными категориями применения.
| Категория использования | Типичный тип нагрузки | Что это означает для выбора |
|---|---|---|
| AC-7a | Слабоиндуктивные или резистивные бытовые/аналогичные нагрузки | Обычно используется для систем отопления, освещения и аналогичных нагрузок с низким пусковым током |
| AC-7b | Нагрузки электродвигателей для бытового или аналогичного применения | Применимо для вентиляторов, насосов, компрессоров и небольших двигателей с пусковым током |
Суть проста:
Если модульный контактор будет коммутировать двигатель или индуктивную нагрузку, не выбирайте его только по указанному номиналу в амперах. Проверьте номинал AC-7b или таблицу нагрузок производителя.
Например, контактор может иметь более высокий номинальный ток для резистивных или слабоиндуктивных нагрузок, чем для двигателей. Это не означает, что изделие плохое. Это означает, что условия работы контактов различаются. Пусковой ток двигателя, коэффициент мощности, дугообразование на контактах и частота коммутаций — все это влияет на электрический ресурс.
IEC 61095 против IEC 60947-4-1
Стандарты помогают прояснить контекст предполагаемого применения.
| Стандартный контекст | Типовое соответствие | Практическое значение |
|---|---|---|
| IEC 61095 | Электромеханические контакторы бытового и аналогичного назначения | Обычно применимо к модульным контакторам, используемым в распределительных щитах и аналогичных установках |
| IEC 60947-4-1 | Контакторы и пускатели электродвигателей для промышленного низковольтного коммутационного оборудования и устройств управления | Обычно применимо к промышленным контакторам переменного тока и системам управления электродвигателями |
Не следует полагать, что каждый модульный контактор является промышленным контактором для электродвигателей. Также не следует считать, что любой промышленный контактор пригоден для бесшумной коммутации в распределительных щитах. Выбор правильного устройства зависит от контекста стандарта, категории применения, типа нагрузки, рабочего цикла и требований проекта.
Если ваше применение представляет собой промышленный пускатель электродвигателя, стандартный Контактор ПЕРЕМЕННОГО Тока или комплектный пускатель электродвигателя может быть более подходящим решением, чем модульный контактор.
Является ли модульный контактор тем же самым, что и бытовой контактор?
Эти термины тесно связаны, но не всегда используются в одном и том же значении.
Бытовой контактор обычно относится к контексту применения: коммутация нагрузок в бытовых и аналогичных установках, таких как освещение, отопление, вентиляция, небольшие насосы или цепи инженерного оборудования зданий. Эта формулировка тесно связана с использованием согласно стандарту IEC 61095.
Модульный контактор обычно относится к форм-фактору изделия: компактный контактор для установки на DIN-рейку, предназначенный для размещения в модульных распределительных щитах, квартирных щитках и небольших панелях управления.
На практике многие изделия являются и тем, и другим: это модульные контакторы, используемые в качестве бытовых или аналогичных по назначению контакторов. Слово “бытовой” не означает, что устройство используется только в жилых домах. Оно также может включать аналогичные жилые, коммерческие и легкие инженерные системы зданий, в зависимости от номинальных характеристик изделия, стандарта и требований конкретного проекта.
Модульный контактор — это контактор для установки на DIN-рейку, предназначенный для бытового и аналогичного применения, используемый для коммутации компактных нагрузок в распределительных щитах и цепях автоматизации зданий.
Где используются модульные контакторы?
Модульные контакторы широко применяются там, где требуется автоматическая коммутация нагрузок из компактного щита на DIN-рейке.
Типичные области применения включают:
- цепи освещения в коммерческих зданиях
- водонагреватели и нагревательные нагрузки
- вентиляторы
- небольшие насосы
- маломощные электродвигатели в инженерных системах зданий
- Вспомогательные цепи систем ОВиК
- Управление нагрузкой в системах «умный дом»
- Щиты автоматизации зданий
- Цепи с управлением по таймеру
- Вспомогательные цепи управления зарядными станциями для электромобилей
- Сброс нагрузки или переключение по расписанию
Точная пригодность зависит от тока нагрузки, пускового тока, категории применения, напряжения катушки, частоты коммутации и защитных устройств, используемых вместе с контактором.
Модульные контакторы в системах интеллектуального управления и энергоменеджмента
Модульный контактор часто используется в качестве коммутационного элемента, управляемого сигналом автоматики.
Распространенные источники управления включают:
| Источник управления | Типичное использование |
|---|---|
| Реле времени | Управление освещением, отоплением, вентиляцией и насосами по расписанию |
| Интеллектуальное реле или модуль автоматизации | Дистанционное или программное управление нагрузкой |
| Thermostat | Управление отоплением или вентиляцией |
| Поплавковый выключатель | Управление насосом |
| Контроллер управления энергопотреблением | Сброс нагрузки или переключение приоритетных нагрузок |
| Контроллер зарядного устройства для электромобилей | Вспомогательная коммутация или цепь управления нагрузкой |
Интеллектуальное устройство, как правило, не должно напрямую коммутировать мощную нагрузку, если оно не рассчитано на такой режим работы. Вместо этого оно может управлять катушкой модульного контактора, в то время как сам модульный контактор будет коммутировать нагрузку.
Эта архитектура упрощает сторону управления и позволяет контактору работать с током нагрузки в пределах его номинальных характеристик.
Как выбрать модульный контактор
Используйте этот контрольный список перед выбором модели.
| Параметр выбора | Что проверить | Почему это важно |
|---|---|---|
| Номинальный ток | Ток нагрузки в реальных условиях эксплуатации | Предотвращает перегрев и перегрузку контактов |
| Категория использования | AC-7a, AC-7b или другая применимая категория | Соответствие контактора резистивным, индуктивным или моторным нагрузкам |
| Номер полюса | 1P, 2P, 3P, 4P | Соответствие требованиям к электропроводке цепи и изоляции |
| Напряжение катушки | AC/DC, 12В/24В/110В/230В и т.д. | Должно соответствовать цепи управления |
| Конфигурация контактов | Нормально разомкнутые, нормально замкнутые, комбинированные контакты | Определяет логику переключения |
| Тип нагрузки | Освещение, отопление, двигатель, насос, вентилятор, вспомогательная цепь электромобиля | Влияет на пусковой ток и износ контактов |
| Частота переключения | Частота переключения нагрузки | Влияет на электрический ресурс |
| Требования к уровню шума | Тихий квартирный щит или промышленный распределительный щит | Важно для жилых и коммерческих помещений |
| Аксессуары | Вспомогательные контакты, индикаторы, ручное управление, проставки | Помогает при мониторинге, блокировке и монтаже |
| Стандарты и документация | Контекст IEC 61095, IEC 60947, требования локального проекта | Требуется для утверждения и соответствия спецификациям |
Пример из практики: когда контактор для освещения становится проблемой для двигателя
При проверке электрощитов распространенной ошибкой является использование модульного контактора, изначально выбранного для цепей освещения или отопления, для коммутации небольшого вентилятора или насоса. Рабочий ток может выглядеть приемлемым, но пусковой ток и поведение индуктивной нагрузки могут быть гораздо более разрушительными для контактов, чем резистивная нагрузка.
Именно поэтому перед утверждением компонента следует проверить категории AC-7a и AC-7b. Нагрузка в виде двигателя может потреблять ток, в несколько раз превышающий рабочий ток во время пуска, в зависимости от типа двигателя, условий питания и механической нагрузки. Точное значение должно быть взято из паспортных данных двигателя, документации производителя оборудования или проектного расчета, а не из общих эмпирических правил.
Совет эксперта: При реальной проверке электрощитов рабочий ток небольшого насоса или вентилятора часто оказывается намного ниже пускового. Некоторые маломощные двигатели могут потреблять ток, в несколько раз превышающий номинальный рабочий ток во время запуска, в зависимости от конструкции двигателя, напряжения питания, инерции нагрузки и метода пуска. Вот почему важны категория AC-7b или таблица нагрузок двигателя от производителя. Категория AC-7a подходит для резистивных или слабоиндуктивных бытовых нагрузок, но ее не следует использовать в качестве единственного критерия при выборе для работы с двигателем.
Для вентилятора, насоса, компрессора или небольшого двигателя подтвердите:
- Соответствие категории AC-7b или номинальным характеристикам нагрузки двигателя от производителя
- частота переключения
- Стабильность напряжения катушки во время пуска
- защита от короткого замыкания со стороны источника питания
- защита от перегрузки, если этого требует электродвигатель
- диапазон сечений проводников для клемм согласно техническому паспорту
- требования производителя к моменту затяжки клемм
- температура внутри оболочки и вентиляция
Такая проверка более полезна, чем просто вопрос о том, является ли контактор “достаточно большим” по силе тока.
Количество полюсов: 1P, 2P, 3P и 4P
Количество полюсов определяет, сколько проводников коммутирует контактор.
| Количество полюсов | Типичное использование |
|---|---|
| 1P | Коммутация одного проводника в простых цепях управления |
| 2P | Однофазные нагрузки, где коммутируются два проводника |
| 3P | Трехфазные нагрузки без коммутации нейтрали |
| 4P | Трехфазные нагрузки с коммутацией нейтрали или многопроводные цепи управления |
Не выбирайте количество полюсов только из соображений удобства. Следуйте проекту электрической цепи, местным правилам электромонтажа, требованиям к коммутации нейтрали и стратегии изоляции.
Варианты монтажа и модульные аксессуары
Одной из причин популярности модульных контакторов является удобство монтажа. Они обычно предназначены для установки на DIN-рейку и могут быть размещены рядом с автоматическими выключателями (MCB), дифференциальными автоматами (RCBO), таймерами, реле, счетчиками и другими модульными устройствами.
Полезные аксессуары или конструктивные особенности могут включать:
- модуль вспомогательных контактов
- рычаг ручного управления или тестирования, в зависимости от модели
- индикаторное окно
- проставка для отвода тепла
- пломбируемая крышка
- конструкция катушки с низким уровнем шума
- совместимая шина или аксессуары для подключения, если поддерживается
- четкая маркировка клемм
Для сборщиков электрощитов совместимость аксессуаров позволяет сократить время монтажа и упростить техническое обслуживание. Однако наличие аксессуаров необходимо проверять для конкретной серии изделий, а не предполагать их совместимость только на основании слова “модульный”.”
Модульный контактор против реле против реле времени
Эти устройства взаимосвязаны, но не взаимозаменяемы.
| Устройство | Основная задача | Типичное использование |
|---|---|---|
| Модульный контактор | Коммутирует силовые цепи с помощью электромагнитных контактов | Освещение, отопление, вентиляторы, насосы, нагрузки систем автоматизации зданий |
| Управляющее реле | Коммутирует слаботочные сигналы управления | Блокировки, сигнализация, входы ПЛК, логика управления |
| Реле времени | Изменяет состояние контактов с временной задержкой | Задержка пуска/останова, циклическое реле времени, управление освещением или насосами |
| Стандартный контактор переменного тока | Коммутация промышленных нагрузок и электродвигателей | Устройства пуска двигателей, оборудование, промышленные панели управления |
Реле времени может управлять катушкой модульного контактора, но, как правило, оно не должно заменять контактор, если ток нагрузки превышает номинал контактов реле времени.
Распространенные ошибки выбора
Ошибка 1: Выбор только по номинальному току
Указанного номинального тока недостаточно. Проверьте категорию применения и тип нагрузки. Нагрузка в виде электродвигателя может создавать иную нагрузку на контакты, чем резистивная нагрузка нагревательного элемента.
Ошибка 2: Игнорирование различий между категориями применения AC-7a и AC-7b
Если нагрузкой является вентилятор, насос, компрессор или электродвигатель, необходимо учитывать категорию AC-7b. Использование контактора только с номиналом AC-7a для управления двигателем может привести к сокращению срока службы или проблемам с контактами.
Ошибка 3: Использование модульного контактора в качестве полноценного устройства пуска двигателя
Контактор — это коммутационное устройство. Цепь электродвигателя также требует защиты от перегрузки и короткого замыкания. Модульный контактор сам по себе не обеспечивает выполнение этих функций.
Ошибка 4: Неправильный выбор напряжения катушки
Напряжение цепи управления должно соответствовать напряжению катушки. Перед подключением проверьте тип тока (AC/DC), значение напряжения и полярность.
Ошибка 5: Прямая коммутация нагрузки с помощью интеллектуального модуля
Интеллектуальное реле или контроллер могут подходить для передачи управляющих сигналов, но не для прямой коммутации нагрузки. Используйте их для подачи питания на катушку контактора, если пусковой ток или ток нагрузки превышают номинальные характеристики контроллера.
Ошибка 6: Игнорирование тепловыделения в переполненном распределительном щите на DIN-рейке
Множество модульных устройств, плотно установленных в распределительном щите, могут выделять тепло. Проверяйте зазоры, вентиляцию, номинальный ток и рекомендации производителя по установке.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Что такое модульный контактор?
Модульный контактор — это компактный контактор для установки на DIN-рейку, используемый для коммутации электрических нагрузок по сигналу управления. Обычно устанавливается в распределительных щитах, квартирных щитках и панелях автоматизации зданий.
В чем разница между модульным контактором и обычным контактором?
Модульный контактор имеет компактный модульный формат для DIN-рейки и предназначен преимущественно для применения в зданиях и распределительных щитах. Обычный контактор переменного тока, как правило, предназначен для промышленных панелей управления, питания оборудования и более тяжелых задач по управлению двигателями.
Как подключить модульный контактор?
Клеммы катушки, обычно обозначаемые как A1 и A2, подключаются к цепи управления. Главные контакты коммутируют цепь нагрузки. Всегда следуйте напечатанной схеме подключения и техническому паспорту для конкретной модели.
Что такое A1 и A2 на модульном контакторе?
A1 и A2 — это, как правило, клеммы катушки управления. Подача соответствующего управляющего напряжения на A1/A2 приводит к срабатыванию катушки контактора и изменению состояния главных контактов.
Что такое AC-7a для модульного контактора?
AC-7a — это категория применения, обычно относящаяся к слабоиндуктивным или резистивным нагрузкам в бытовых и аналогичных условиях, таким как системы отопления и некоторые виды освещения.
Что такое AC-7b для модульного контактора?
AC-7b — это категория применения для двигательных нагрузок в бытовых и аналогичных условиях. Она важна при коммутации вентиляторов, насосов, компрессоров или электродвигателей малой мощности.
Может ли модульный контактор управлять электродвигателем?
Да, если контактор рассчитан на данную нагрузку двигателя, а цепь включает соответствующую защиту от перегрузки и короткого замыкания. Проверьте номинал AC-7b, пусковой ток, частоту коммутации и рекомендации производителя.
Может ли реле времени управлять модульным контактором?
Да. Реле времени может подавать питание на катушку модульного контактора, если его выходной контакт рассчитан на нагрузку катушки. Затем модульный контактор коммутирует силовую нагрузку.
Является ли модульный контактор тем же самым, что и интеллектуальный (смарт) контактор?
Не обязательно. Модульный контактор — это механическое коммутационное устройство в модульном исполнении. Он становится частью интеллектуальной системы управления, когда приводится в действие таймером, интеллектуальным реле, контроллером автоматизации или устройством управления энергопотреблением.
Какой стандарт применяется к модульным контакторам?
IEC 61095 обычно относится к электромеханическим контакторам для бытового и аналогичного назначения. IEC 60947-4-1 обычно относится к промышленным контакторам и пускателям двигателей. Применимый стандарт зависит от продукта и требований проекта.
Заключение
Модульный контактор лучше всего понимать как компактное устройство коммутации нагрузки на DIN-рейку для распределительных щитов и цепей автоматизации зданий. Он полезен для освещения, отопления, вентиляции, насосов, небольших двигателей, цепей с таймерным управлением и систем интеллектуального управления энергопотреблением.
Чтобы правильно выбрать устройство, сначала проверьте тип нагрузки. Затем подтвердите номинальный ток, категорию применения AC-7a или AC-7b, напряжение катушки, количество полюсов, конфигурацию контактов, схему подключения, аксессуары и координацию защиты. Если нагрузкой является двигатель или промышленная машина, не рассматривайте модульный контактор как полноценный пускатель двигателя сам по себе.
VIOX поставляет модульные контакторы и сопутствующее оборудование для управления, предназначенное для установки на DIN-рейку, систем автоматизации зданий, нагрузок с таймерным управлением и проектов по сборке электрощитов для OEM-производителей. Начните с Модульный Контактор страницы продукта или сравните похожие варианты, такие как Контакторы переменного тока и Реле времени.
