တိုက်ရိုက်အဖြေ - Modular Contactor ဆိုသည်မှာ အဘယ်နည်း။

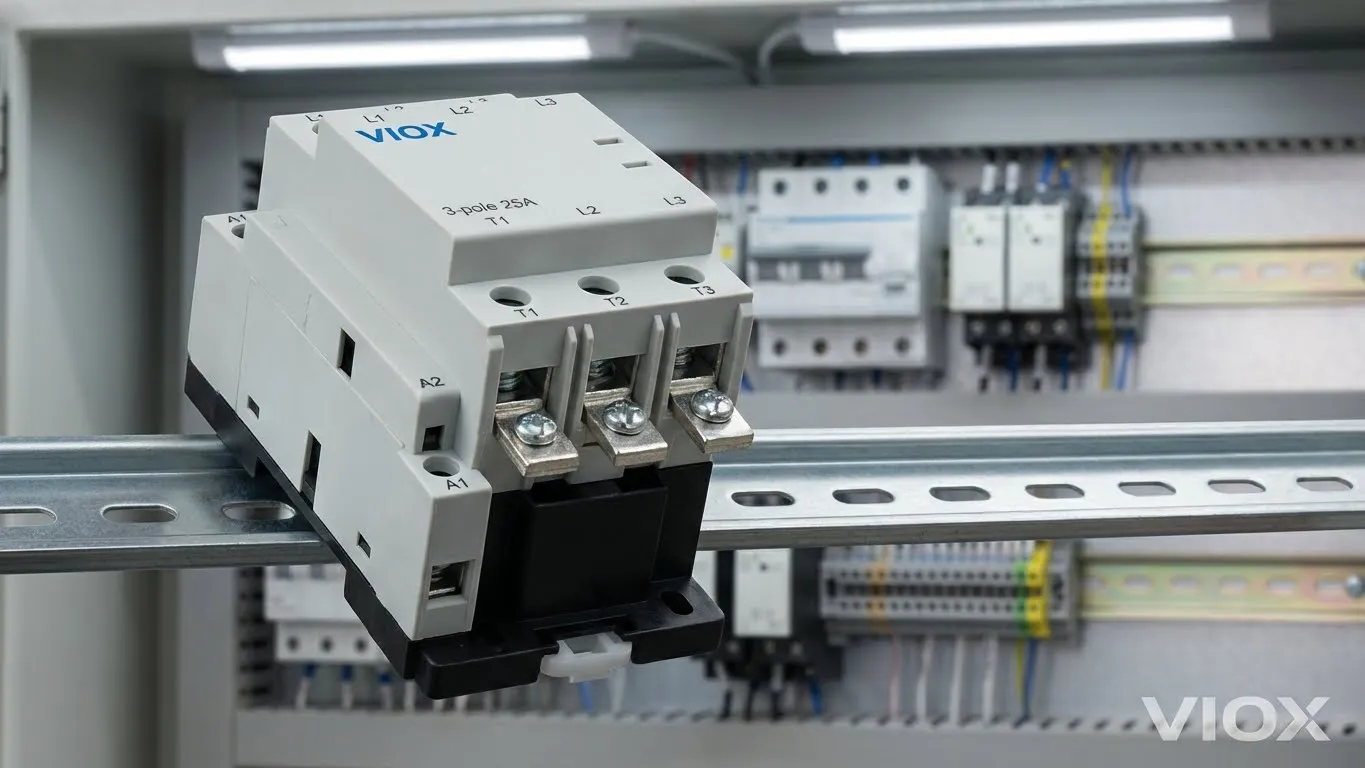

Modular contactor ဆိုသည်မှာ DIN-rail တွင် တပ်ဆင်ရသော လျှပ်စစ်သံလိုက်ခလုတ် (electromagnetic switching device) တစ်မျိုးဖြစ်ပြီး မီးအလင်းရောင်၊ အပူပေးစနစ်၊ လေဝင်လေထွက်စနစ်၊ ရေစုပ်စက်များ၊ မော်တာအသေးစားများ၊ EV အားသွင်းစက်၏ အရန်ဆားကစ်များနှင့် အဆောက်အအုံ အလိုအလျောက်စနစ် (building automation) ဝန်များကို ထိန်းချုပ်ရန် အသုံးပြုသည်။. ၎င်းသည် သာမန် contactor များကဲ့သို့ပင် အလုပ်လုပ်သည်။ ကွိုင် (coil) သို့ လျှပ်စစ်ဓာတ်အား ရောက်ရှိလာသောအခါ ဝန်အား ထိန်းချုပ်ရန်အတွက် ပင်မ contact များ ပိတ်ခြင်း သို့မဟုတ် ပွင့်ခြင်း ဖြစ်ပေါ်သည်။ ကွာခြားချက်မှာ modular contactor သည် distribution board များ၊ consumer unit များ နှင့် DIN-rail control panel များအတွက် ဒီဇိုင်းထုတ်ထားသော ကျစ်လစ်သည့် modular ပုံစံကို အသုံးပြုထားခြင်း ဖြစ်သည်။.
ကတ်တလောက်များနှင့် IEC 61095 စံနှုန်းများစွာတွင် ဤထုတ်ကုန်အမျိုးအစားကို အောက်ပါအတိုင်းလည်း ခေါ်ဆိုလေ့ရှိသည်။ အိမ်သုံး contactor သို့မဟုတ် အိမ်သုံးနှင့် အလားတူလုပ်ငန်းသုံးအတွက် contactor ဟု ခေါ်ဆိုသည်။ သို့သော် ထုတ်ကုန်ရှာဖွေခြင်းနှင့် ဝယ်ယူခြင်းကိစ္စရပ်များတွင်မူ, modular contactor နှင့် DIN rail modular contactor သည် ပိုမိုတိကျသော ထုတ်ကုန်အသုံးအနှုန်းများ ဖြစ်ကြသည်။.
အရေးကြီးဆုံး ရွေးချယ်ရမည့်အချက်များမှာ rated current၊ ဝင်ရိုးအရေအတွက် (number of poles)၊ coil voltage၊ contact configuration၊ AC-7a သို့မဟုတ် AC-7b ကဲ့သို့သော utilization category၊ ဝိုင်ယာသွယ်တန်းမှုပုံစံ၊ ဆူညံသံအဆင့်နှင့် auxiliary modules သို့မဟုတ် smart control devices များဖြင့် တွဲဖက်အသုံးပြုနိုင်မှုတို့ ဖြစ်သည်။.
အကယ်၍ သင်သည် လက်တွေ့လုပ်ငန်းခွင်တစ်ခုအတွက် modular contactor ကို ရွေးချယ်နေပါက၊ ရှေ့မျက်နှာစာတွင် ရိုက်နှိပ်ထားသော ampere rating ကိုသာ ကြည့်၍ မရွေးချယ်ပါနှင့်။ ဝန်အမျိုးအစား (load type) သည် လျှပ်စီးကြောင်း (current) ကဲ့သို့ပင် အရေးကြီးပါသည်။.
Modular Contactor အကျဉ်းချုပ်
| ကုသိုလ်ကံ | င့္ခ်င္း Contactor | Standard AC Contactor |
|---|---|---|
| တပ်ဆင်ခြင်း။ | DIN rail modular format | DIN rail သို့မဟုတ် panel တပ်ဆင်ခြင်း |
| အသုံးများသောနေရာ | Distribution board၊ consumer unit နှင့် အသေးစား အလိုအလျောက်ထိန်းချုပ်မှု ပန်နယ်များ (small automation panel) | စက်မှုလုပ်ငန်းသုံး ထိန်းချုပ်ခန်း၊ မော်တာစတားတာ ပန်နယ်၊ စက်ကိရိယာ ပန်နယ် |
| ပုံမှန်ဝန်အားများ | မီးအလင်းရောင်၊ အပူပေးစနစ်၊ အသေးစားမော်တာများ၊ ပန်ကာများ၊ ရေစုပ်စက်များ၊ အဆောက်အအုံ အလိုအလျောက်စနစ် | မော်တာများ၊ စက်မှုလုပ်ငန်းသုံး စက်ကိရိယာများ၊ ရေစုပ်စက်များ၊ လေဖိအားပေးစက်များ (compressors)၊ ထုတ်လုပ်မှုဆိုင်ရာ စက်ပစ္စည်းများ |
| ဆူညံသံ ပမာဏ | အဆောက်အအုံ ပတ်ဝန်းကျင်တွင် ပိုမိုတိတ်ဆိတ်စွာ လုပ်ဆောင်နိုင်ရန်အတွက် အများအားဖြင့် ဒီဇိုင်းထုတ်ထားခြင်း | စက်မှုလုပ်ငန်းသုံး ပန်နယ်များတွင် ခလုတ်ဖွင့်/ပိတ်သည့် အသံသည် များသောအားဖြင့် အရေးမကြီးခြင်း |
| ဝန်အမျိုးအစား (Load category) ကို အဓိကထားခြင်း | AC-7a နှင့် AC-7b တို့သည် များသောအားဖြင့် အရေးပါခြင်း | AC-1, AC-3, AC-4 နှင့် အခြားသော IEC 60947 အမျိုးအစားများသည် မကြာခဏ အရေးပါသည် |
| စံချိန်စံညွှန်းအခြေအနေ | IEC 61095 သည် အိမ်သုံးနှင့် အလားတူ မော်ဂျူလာ ကွန်တက်တာများ (modular contactors) နှင့် အများအားဖြင့် သက်ဆိုင်သည် | IEC 60947-4-1 သည် စက်မှုသုံး ကွန်တက်တာများနှင့် မော်တာစတားတာများ (motor starters) နှင့် အများအားဖြင့် သက်ဆိုင်သည် |
| အကောင်းဆုံးအံဝင်ခွင်ကျ | မော်ဂျူလာ ဘုတ်များအတွင်းရှိ ကျစ်လစ်သော ခလုတ်စနစ် | ပိုမိုလေးလံသော စက်မှုသုံး မော်တာနှင့် စက်ကိရိယာ ထိန်းချုပ်မှု |
ထုတ်ကုန်အကဲဖြတ်ခြင်းအတွက် VIOX ကို ကြည့်ရှုပါ။ င့္ခ်င္း Contactor နှင့် င့္ခ်င္း Contactor ထုတ်လုပ်သူ စာမျက်နှာများ။.

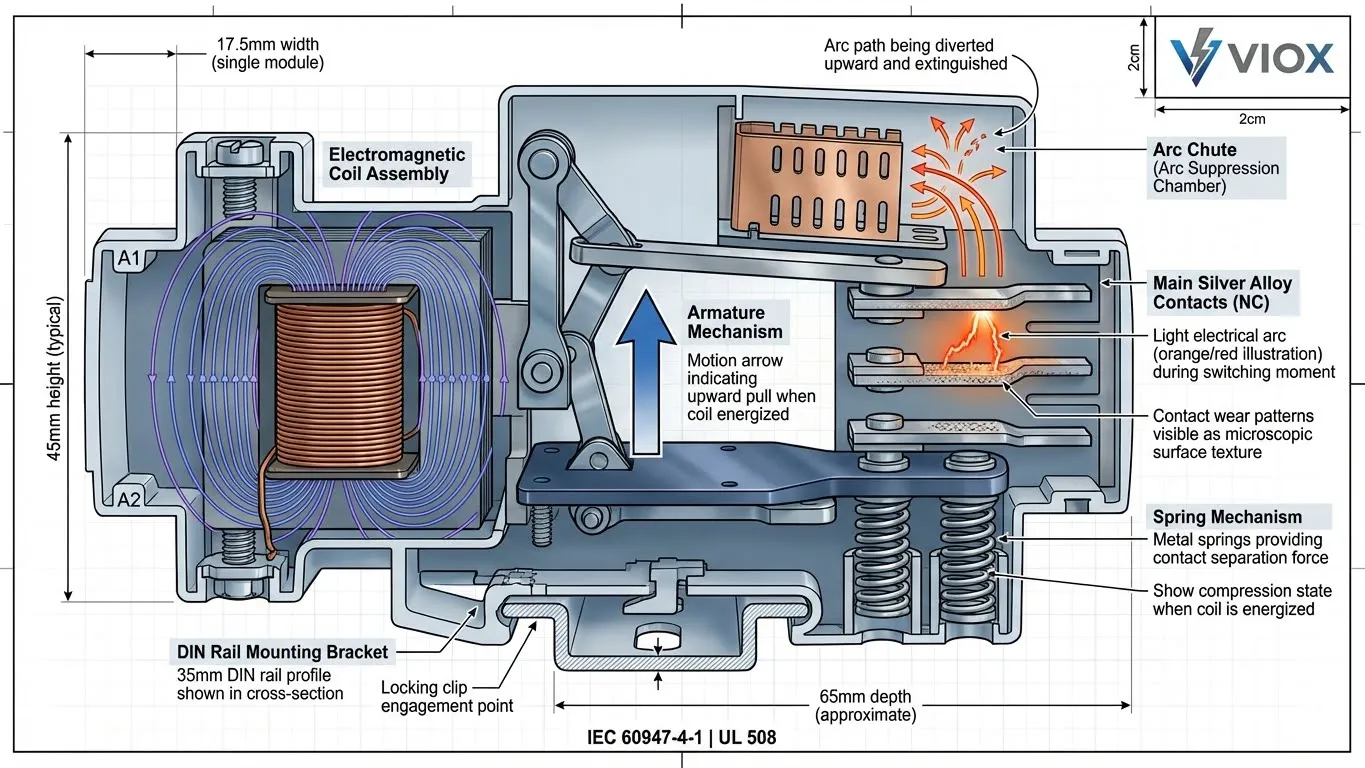

မော်ဂျူလာ ကွန်တက်တာတစ်ခုသည် မည်သို့အလုပ်လုပ်သနည်း။
မော်ဂျူလာ ကွန်တက်တာတစ်ခုတွင် အခြေခံအတွင်းပိုင်း အစိတ်အပိုင်း သုံးခုရှိသည်-
- ကွိုင် (Coil): လျှပ်စစ်ဓာတ်အားပေးလိုက်သည့်အခါ သံလိုက်စက်ကွင်းကို ဖန်တီးပေးသည်။.
- အာမေချာနှင့် ယန္တရား- ကွိုင်ကို လျှပ်စစ်ဓာတ်အားပေးလိုက်သည့်အခါ ရွေ့လျားသည်။.
- အဓိကထိတွေ့မှုများ- ဝန်ဆားကစ်ကို ဖွင့်ခြင်း သို့မဟုတ် ပိတ်ခြင်း ပြုလုပ်သည်။.

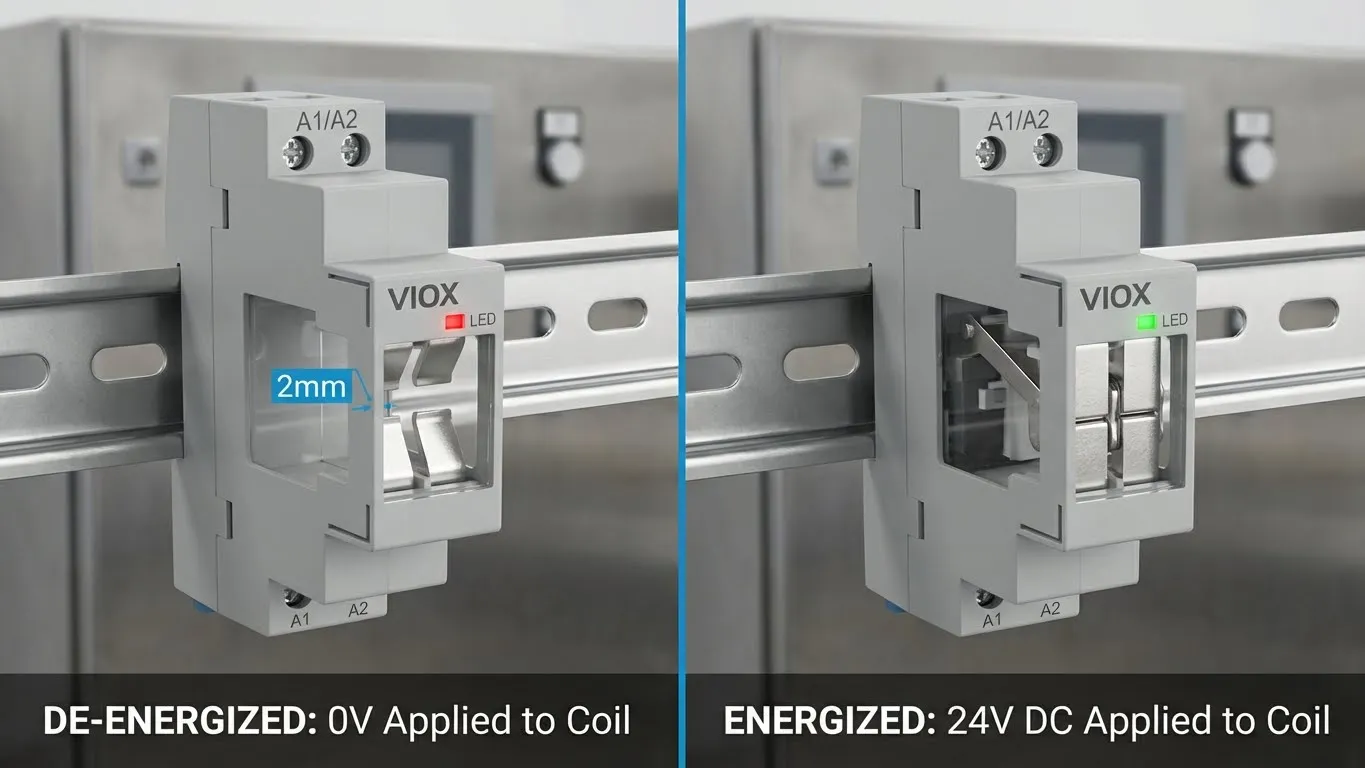

ထိန်းချုပ်ရေး ဗို့အားကို ကွိုင်တာမီနယ်များသို့ ပေးလိုက်သည့်အခါ (ပုံမှန်အားဖြင့် A1 နှင့် A2, ဟု အမှတ်အသားပြုထားသည်)၊ ကွိုင်က အာမေချာကို ဆွဲယူသည်။ ၎င်းက ကွန်တက်များ၏ အခြေအနေကို ပြောင်းလဲစေပြီး ဝန်ဆားကစ်ကို ခလုတ်ဖွင့်/ပိတ် ပြုလုပ်ပေးသည်။ ကွိုင်ကို လျှပ်စစ်ဓာတ်အား ဖြတ်တောက်လိုက်သည့်အခါ စပရိန်တစ်ခုက ယန္တရားကို ၎င်း၏ ပုံမှန်အနေအထားသို့ ပြန်လည်ရောက်ရှိစေသည်။.
၎င်းက သေးငယ်သော ထိန်းချုပ်မှု အချက်ပြတစ်ခုဖြင့် ပိုမိုကြီးမားသော ဝန်ကို ခလုတ်ဖွင့်/ပိတ်ရန် လိုအပ်သည့်အခါ မော်ဂျူလာ ကွန်တက်တာကို အသုံးဝင်စေသည်။ ဥပမာအားဖြင့် အချိန် ရီလေး၊ စမတ် ရီလေး၊ သာမိုစတတ်၊ ဖလုတ်ခလုတ် သို့မဟုတ် အဆောက်အအုံ ထိန်းချုပ်ကိရိယာတို့သည် ကွန်တက်တာ ကွိုင်ကို လျှပ်စစ်ဓာတ်အား ပေးနိုင်ပြီး ကွန်တက်တာက မီးလုံး၊ အပူပေးစက်၊ ပန်ကာ သို့မဟုတ် ပန့်ဆားကစ်တို့ကို ခလုတ်ဖွင့်/ပိတ် ပြုလုပ်ပေးသည်။.
ကွိုင်ဗို့အား၏ လုပ်ဆောင်ပုံနှင့် ပတ်သက်၍ ပိုမိုနက်ရှိုင်းစွာ ရှင်းပြချက်အတွက် ဤနေရာတွင် ကြည့်ပါ Relay Coil Voltage အကြောင်း ရှင်းလင်းချက်.
Modular Contactor ဝါယာသွယ်တန်းမှု ပုံစံအခြေခံများ
Contactor ကိုယ်ထည်ပေါ်တွင် ရိုက်နှိပ်ထားသော ဝါယာသွယ်တန်းမှု ပုံစံနှင့် ထုတ်လုပ်သူ၏ နည်းပညာဆိုင်ရာ အချက်အလက်စာရွက် (Datasheet) ကို အမြဲလိုက်နာပါ။ Terminal အမှတ်အသားများသည် မော်ဒယ်၊ Pole အရေအတွက်နှင့် Contact စီစဉ်ပုံတို့အပေါ် မူတည်၍ ကွဲပြားနိုင်ပါသည်။.
ပုံမှန် Modular Contactor ဝါယာသွယ်တန်းမှု ပုံစံတွင် အောက်ပါတို့ ပါဝင်သည် -
| Terminal ဧရိယာ | ပုံမှန် မှတ်သားခြင်း | လုပ်ဆောင်ချက် |
|---|---|---|
| Coil Terminal များ | A1 / A2 | Contactor Coil အတွက် ထိန်းချုပ်ဗို့အား ပံ့ပိုးပေးမှု |
| ပင်မအဝင် လျှပ်ကူးပစ္စည်းများ (Main input terminals) | 1, 3, 5 သို့မဟုတ် L1, L2, L3 | ပိုအရေအတွက်ပေါ်မူတည်၍ လျှပ်စစ်ဓာတ်အားဝင်ရောက်သည့်ဘက် (Incoming supply side) |
| ပင်မအထွက် လျှပ်ကူးပစ္စည်းများ (Main output terminals) | 2, 4, 6 သို့မဟုတ် T1, T2, T3 | ဝန်အား (Load) ဘက်သို့ထွက်သည့် လျှပ်စီးလမ်းကြောင်း |
| အရန်အဆက်အသွယ်များ | 13/14, 21/22 စသည်တို့. | အခြေအနေပြ အချက်ပြစနစ်၊ အပြန်အလှန်ထိန်းချုပ်မှု (Interlock) သို့မဟုတ် ထိန်းချုပ်မှုဆိုင်ရာ တုံ့ပြန်ချက် (Control feedback) (ရှိပါက) |
Single-Phase Modular Contactor ဝိုင်ယာသွယ်တန်းခြင်း
ရိုးရှင်းသော Single-phase ဝန်အား (load) အတွက် 2-pole modular contactor ကို အသုံးပြု၍ line နှင့် neutral ကိုဖြစ်စေ၊ သို့မဟုတ် ဒေသတွင်း ဝိုင်ယာသွယ်တန်းမှု စံနှုန်းများနှင့် ပရောဂျက်ဒီဇိုင်းအရ လိုအပ်သော လျှပ်ကူးပစ္စည်းများကိုဖြစ်စေ ထိန်းချုပ်ပြောင်းလဲနိုင်သည်။.
အခြေခံထိန်းချုပ်မှု သဘောတရား-
ထိန်းချုပ်မှု ဆားကစ် (Control circuit):
ထိန်းချုပ်မှု ဆားကစ်နှင့် ပါဝါဆားကစ်တို့ကို သီးခြားစီ နားလည်ထားရန် လိုအပ်သည်။ A1/A2 coil terminals များသည် ဝန်အား (load) ကို တိုက်ရိုက်မပေးပို့ပါ။ ၎င်းတို့သည် coil ကို စွမ်းအင်ပေးပြီး main contacts များကသာ ဝန်အားကို ထိန်းချုပ်ပေးခြင်းဖြစ်သည်။.
Three-Phase Modular Contactor ဝိုင်ယာသွယ်တန်းခြင်း
Three-phase ဝန်အားများအတွက် neutral switching လိုအပ်မှုအပေါ် မူတည်၍ 3-pole သို့မဟုတ် 4-pole modular contactor ကို အသုံးပြုနိုင်သည်။.
အခြေခံ သဘောတရား-
L1 / L2 / L3 ထောက်ပံ့မှု -> ကွန်တက်တာ (contactor) အဝင်တိုင်များ
ဝန်အားသည် မော်တာ၊ ပန့်၊ ပန်ကာ၊ ကွန်ပရက်ဆာ သို့မဟုတ် အခြားသော အင်ဒပ်တစ် (inductive) ဝန်အားဖြစ်ပါက၊ ကွန်တက်တာသည် ထိုဝန်အမျိုးအစားနှင့် စတင်လည်ပတ်မှုအတွက် သတ်မှတ်ချက်နှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးပါ။ လိုအပ်သော ဝန်ပိုကာကွယ်မှု (overload) နှင့် ဝါယာရှော့ကာကွယ်မှု (short-circuit protection) များ မပါဝင်ပါက မော်ဂျူလာ ကွန်တက်တာကို စက်မှုလုပ်ငန်းသုံး မော်တာစတားတာ (motor starter) အဖြစ် မသတ်မှတ်ပါနှင့်။.
သုံးဖက်မြင် ဆားကစ်တစ်ခုတွင် မော်ဂျူလာ ကွန်တက်တာသည် ခလုတ်ဖွင့်/ပိတ် လုပ်ဆောင်ပေးသည့် အစိတ်အပိုင်းသာ ဖြစ်သည်။ ဒီဇိုင်းတွင် သင့်လျော်သော အထက်ပိုင်း ဝါယာရှော့ကာကွယ်မှု၊ မှန်ကန်သော ဝါယာကြိုးအရွယ်အစား၊ ဒေတာစာရွက် (datasheet) အတိုင်း တင်းကျပ်စွာ တပ်ဆင်ထားသော တာမီနယ်များနှင့် လိုအပ်သည့်နေရာတွင် မော်တာ ဝန်ပိုကာကွယ်မှုများ ပါဝင်ရန် လိုအပ်သည်။ မှန်ကန်စွာ ဝိုင်ယာသွယ်ထားသော ကွန်တက်တာပင်လျှင် အသုံးပြုမှု အမျိုးအစား၊ စတင်ချိန်တွင် လိုအပ်သော လျှပ်စီးကြောင်း (inrush current) သို့မဟုတ် ဘောက်စ်အတွင်းရှိ အပူချိန်ကို လျစ်လျူရှုပါက စောစီးစွာ ပျက်စီးနိုင်သည်။.
မော်တာကာကွယ်မှု ညှိနှိုင်းဆောင်ရွက်ခြင်းအတွက် ကြည့်ရှုရန် မော်တာပါဝါအတွက် Contactors, Overload Relays နှင့် Circuit Breakers များအား မည်သို့ရွေးချယ်ရမည်နည်း.
A1 နှင့် A2 ကွိုင် တာမီနယ်များအကြောင်း ရှင်းလင်းချက်
ကွန်တက်တာနှင့် ရီလေး (relay) အများစုတွင်၊, A1 နှင့် A2 ကွိုင် သို့မဟုတ် ထိန်းချုပ်မှု ထောက်ပံ့ရေး တာမီနယ်များကို ခွဲခြားသတ်မှတ်ပါ။ ကွိုင်ဗို့အားသည် မော်ဒယ်ပေါ်မူတည်၍ 12V, 24V, 110V, 120V, 220V, 230V သို့မဟုတ် အခြားတန်ဖိုးတစ်ခုခု ဖြစ်နိုင်သည်။.
ဝိုင်ယာမသွယ်မီ အောက်ပါတို့ကို စစ်ဆေးပါ -
- AC သို့မဟုတ် DC ကွိုင်
- သတ်မှတ်ထားသော ကွိုင်ဗို့အား
- AC ဖြစ်ပါက ကြိမ်နှုန်း (Frequency)
- DC ဖြစ်ပါက ဝင်ရိုးစွန်း (Polarity)
- ခွင့်ပြုထားသော ဗို့အားအကွာအဝေး (allowable voltage range)
- ထိန်းချုပ်ကိရိယာ၏ အဆက်အသွယ် အဆင့်သတ်မှတ်ချက် (Contact rating)
- လျှပ်စီးကြောင်း ရုတ်တရက်မြင့်တက်မှုကို ကာကွယ်ရန် လိုအပ်ချက် (Surge suppression)
- ထုတ်ကုန်ပေါ်ရှိ ဝိုင်ယာကြိုးချိတ်ဆက်မှု ပုံစံ (Wiring diagram)
တပ်ဆင်ရာတွင် အဖြစ်များသော အမှားတစ်ခုမှာ 24V ကွိုင်အတွက် 230VAC ထိန်းချုပ်ပတ်လမ်းကို အသုံးပြုခြင်း သို့မဟုတ် AC အတွက်သာ သတ်မှတ်ထားသော ကွိုင်တွင် DC ထိန်းချုပ်ပါဝါကို အသုံးပြုခြင်းဖြစ်သည်။ ထိုအမှားနှစ်ခုစလုံးသည် ပျက်စီးခြင်း သို့မဟုတ် အလုပ်မလုပ်ခြင်းကို ဖြစ်စေနိုင်သည်။.
အကယ်၍ ထိန်းချုပ်ပတ်လမ်းတွင် တိုင်မာရီလေး (timer relay) ကို အသုံးပြုပါက တိုင်မာ၏ အထွက် contact သည် modular contactor coil ၏ ဝန်အားကို ခံနိုင်ရည်ရှိရမည်။ အချိန်သတ်မှတ်ခြင်းဆိုင်ရာ အသုံးချမှုများအတွက် ကြည့်ရှုပါ။ Time Relay ဆိုတာဘာလဲ။ နှင့် မှန်ကန်သော Timer Relay ကိုဘယ်လိုရွေးချယ်မလဲ။.

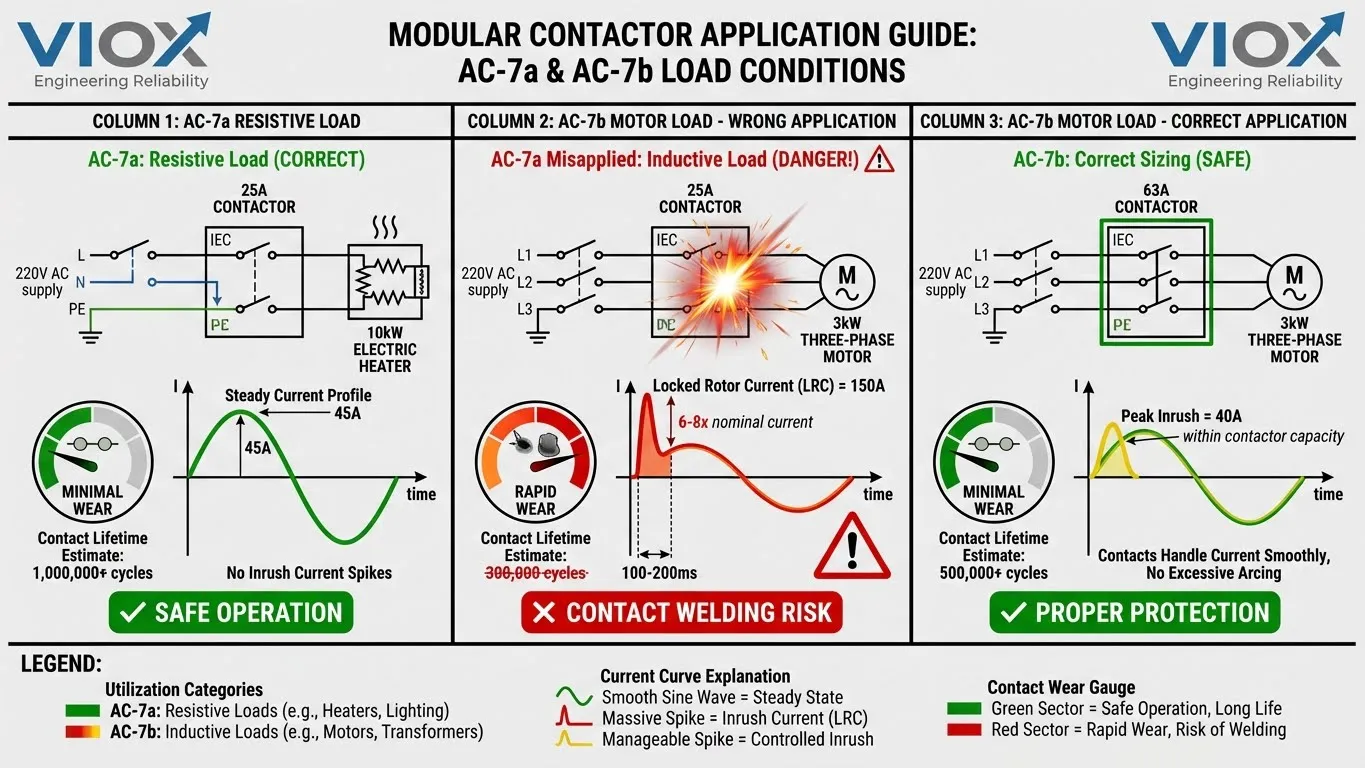

AC-7a နှင့် AC-7b- ဝယ်ယူသူအများစု လျစ်လျူရှုထားသော အဆင့်သတ်မှတ်ချက်
အိမ်သုံးနှင့် အလားတူအသုံးချမှုများတွင် အသုံးပြုသော modular contactor များအတွက်၊, AC-7a နှင့် AC-7b သည် အရေးကြီးသော အသုံးပြုမှုအမျိုးအစားများ ဖြစ်သည်။.
| အသုံးချမှု အမျိုးအစား | ပုံမှန်ဝန်အမျိုးအစား | ရွေးချယ်မှုအတွက် ၎င်း၏အဓိပ္ပာယ် |
|---|---|---|
| AC-7a | အနည်းငယ် inductive ဖြစ်သော သို့မဟုတ် resistive ဖြစ်သော အိမ်သုံး/အလားတူဝန်များ | အပူပေးစက်များ၊ မီးအလင်းရောင်နှင့် အလားတူ အဝင်လျှပ်စီးနည်းသော ဝန်များအတွက် အသုံးများသည်။ |
| AC-7b | အိမ်သုံး/အလားတူ အသုံးချမှုများအတွက် မော်တာဝန်များ။ | ပန်ကာများ၊ ပန့်များ၊ ကွန်ပရက်ဆာများနှင့် စတင်ချိန်တွင် လျှပ်စီးလိုအပ်သော အသေးစားမော်တာများအတွက် သက်ဆိုင်သည်။ |
အဓိကအချက်မှာ ရိုးရှင်းပါသည် -
အကယ်၍ မော်ဂျူလာ ကွန်တက်တာသည် မော်တာ သို့မဟုတ် အင်ဒပ်တစ်ဝန်ကို ခလုတ်ဖွင့်/ပိတ်ပြုလုပ်မည်ဆိုပါက၊ ပုံနှိပ်ထားသော အမ်ပီယာအဆင့်သတ်မှတ်ချက်ဖြင့်သာ ရွေးချယ်ခြင်းမပြုပါနှင့်။ AC-7b အဆင့်သတ်မှတ်ချက် သို့မဟုတ် ထုတ်လုပ်သူ၏ ဝန်ဇယားကို စစ်ဆေးပါ။.
ဥပမာအားဖြင့်၊ ကွန်တက်တာတစ်ခုသည် resistive သို့မဟုတ် အနည်းငယ် အင်ဒပ်တစ်ဖြစ်သော ဝန်များအတွက် မော်တာဝန်များထက် ပိုမိုမြင့်မားသော လျှပ်စီးအဆင့်သတ်မှတ်ချက် ရှိနိုင်သည်။ ထိုသို့ဖြစ်ခြင်းသည် ထုတ်ကုန်ညံ့ဖျင်းသည်ဟု ဆိုလိုခြင်းမဟုတ်ပါ။ ၎င်းသည် ကွန်တက်တာ၏ တာဝန်ယူရသည့် လုပ်ဆောင်ချက် ကွဲပြားခြင်းကို ဆိုလိုသည်။ မော်တာစတင်ချိန် လျှပ်စီး၊ ပါဝါဖက်တာ၊ ကွန်တက်တာမှ မီးပွားထွက်ခြင်းနှင့် ခလုတ်ဖွင့်/ပိတ် ပြုလုပ်သည့် အကြိမ်ရေတို့သည် လျှပ်စစ်သက်တမ်းအပေါ် သက်ရောက်မှုရှိသည်။.
IEC 61095 နှင့် IEC 60947-4-1
စံနှုန်းများသည် ရည်ရွယ်ထားသော အသုံးချမှုဆိုင်ရာ အခြေအနေကို ရှင်းလင်းစေရန် ကူညီပေးသည်။.
| စံနှုန်းဆိုင်ရာ အကြောင်းအရာ | ပုံမှန်သက်ဆိုင်မှု | လက်တွေ့အဓိပ္ပာယ် |
|---|---|---|
| IEC 61095 | အိမ်သုံးနှင့် အလားတူရည်ရွယ်ချက်များအတွက် လျှပ်စစ်စက်မှုဆိုင်ရာ ကွန်တက်တာများ (Electromechanical contactors) | ဖြန့်ဖြူးရေးဘုတ်များနှင့် အလားတူတပ်ဆင်မှုများတွင် အသုံးပြုသည့် မော်ဂျူလာကွန်တက်တာများနှင့် အများအားဖြင့် သက်ဆိုင်သည် |
| IEC 60947-4-1 | စက်မှုလုပ်ငန်းသုံး ဗို့အားနိမ့်ခလုတ်ခုံများနှင့် ထိန်းချုပ်ကိရိယာများအတွက် ကွန်တက်တာများနှင့် မော်တာစတားတာများ | စက်မှုလုပ်ငန်းသုံး AC ကွန်တက်တာများနှင့် မော်တာထိန်းချုပ်မှုဆိုင်ရာ အသုံးချမှုများနှင့် အများအားဖြင့် သက်ဆိုင်သည် |
မော်ဂျူလာကွန်တက်တာတိုင်းသည် စက်မှုလုပ်ငန်းသုံး မော်တာကွန်တက်တာဖြစ်သည်ဟု မယူဆပါနှင့်။ ထို့အတူ စက်မှုလုပ်ငန်းသုံး ကွန်တက်တာတိုင်းသည် ဖြန့်ဖြူးရေးဘုတ်များတွင် တိတ်ဆိတ်စွာ အသုံးပြုရန် သင့်လျော်သည်ဟုလည်း မယူဆပါနှင့်။ မှန်ကန်သောကိရိယာကို ရွေးချယ်ရာတွင် စံသတ်မှတ်ချက်၊ အသုံးပြုမှုအမျိုးအစား၊ ဝန်အမျိုးအစား၊ လုပ်ငန်းလည်ပတ်မှုစက်ဝန်းနှင့် စီမံကိန်းလိုအပ်ချက်များအပေါ် မူတည်ပါသည်။.
အကယ်၍ သင်၏အသုံးချမှုသည် စက်မှုလုပ်ငန်းသုံး မော်တာစတားတာဖြစ်ပါက၊ စံသတ်မှတ်ချက်တစ်ခု သတ္မွတ္အ Contactor သို့မဟုတ် အပြည့်အစုံပါဝင်သော မော်တာစတားတာဒီဇိုင်းသည် မော်ဂျူလာကွန်တက်တာထက် ပိုမိုသင့်လျော်နိုင်ပါသည်။.
Modular Contactor သည် Household Contactor နှင့် တူညီပါသလား။
အဆိုပါ ဝေါဟာရများသည် အလွန်နီးစပ်သော်လည်း ၎င်းတို့ကို အမြဲတမ်း အတိအကျတူညီသောနည်းလမ်းဖြင့် အသုံးပြုခြင်းမဟုတ်ပါ။.
Household contactor သည် များသောအားဖြင့် အသုံးချမှုအခြေအနေကို ရည်ညွှန်းသည် - အိမ်သုံးနှင့် အလားတူတပ်ဆင်မှုများတွင် မီးအလင်းရောင်၊ အပူပေးစနစ်၊ လေဝင်လေထွက်၊ ရေစုပ်စက်ငယ်များ သို့မဟုတ် အဆောက်အအုံဝန်ဆောင်မှု ဆားကစ်များကဲ့သို့သော ဝန်များကို ခွဲခြားပြောင်းလဲပေးခြင်းဖြစ်သည်။ ဤအသုံးအနှုန်းသည် IEC 61095 ပုံစံအသုံးပြုမှုနှင့် အလွန်ဆက်စပ်နေသည်။.
Modular contactor သည် များသောအားဖြင့် ထုတ်ကုန်ပုံစံကို ရည်ညွှန်းသည် - မော်ဂျူလာဖြန့်ဖြူးရေးဘုတ်များ၊ စားသုံးသူယူနစ်များနှင့် ထိန်းချုပ်မှုပန်နယ်ငယ်များတွင် တပ်ဆင်နိုင်ရန် ဒီဇိုင်းထုတ်ထားသော ကျစ်လျစ်သည့် DIN-rail contactor ဖြစ်သည်။.
လက်တွေ့တွင် ထုတ်ကုန်အများစုသည် နှစ်မျိုးလုံးဖြစ်သည် - ၎င်းတို့သည် အိမ်သုံး သို့မဟုတ် အလားတူရည်ရွယ်ချက်အတွက် အသုံးပြုသည့် modular contactor များဖြစ်သည်။ “Household” (အိမ်သုံး) ဟူသော စကားလုံးသည် ထိုကိရိယာကို အိမ်များတွင်သာ အသုံးပြုသည်ဟု ဆိုလိုခြင်းမဟုတ်ပါ။ ထုတ်ကုန်၏ အဆင့်သတ်မှတ်ချက်၊ စံနှုန်းနှင့် ဒေသဆိုင်ရာ ပရောဂျက်လိုအပ်ချက်များပေါ်မူတည်၍ အလားတူ လူနေအိမ်၊ စီးပွားရေးလုပ်ငန်းနှင့် အဆောက်အအုံဝန်ဆောင်မှုဆိုင်ရာ အသုံးချမှုများတွင်လည်း အသုံးပြုနိုင်သည်။.
Modular contactor ဆိုသည်မှာ ဖြန့်ဖြူးရေးဘုတ်များနှင့် အဆောက်အအုံ အလိုအလျောက်စနစ် ဆားကစ်များတွင် ဝန်အား အနည်းငယ်ကို ထိန်းချုပ်ရန်အတွက် DIN-rail ပေါ်တွင် တပ်ဆင်ရသော အိမ်သုံးနှင့် အလားတူရည်ရွယ်ချက်များအတွက် အသုံးပြုသည့် contactor တစ်မျိုးဖြစ်သည်။.
Modular contactor များကို မည်သည့်နေရာများတွင် အသုံးပြုသနည်း။
Modular contactor များကို DIN-rail ဘုတ်တစ်ခုတည်းမှ ဝန်အားများကို အလိုအလျောက် ထိန်းချုပ်ရန် လိုအပ်သည့် နေရာများတွင် အသုံးများသည်။.
Typical applications include:
- စီးပွားရေးလုပ်ငန်းသုံး အဆောက်အအုံများရှိ မီးအလင်းရောင် ဆားကစ်များ
- ရေပူစက်များနှင့် အပူပေးစက်များ
- လေဝင်လေထွက် ပန်ကာများ
- ရေစုပ်စက်အသေးစားများ
- အဆောက်အအုံ ဝန်ဆောင်မှုလုပ်ငန်းများတွင် အသုံးပြုသည့် မော်တာအသေးစားများ
- HVAC အရန်လျှပ်စစ်ပတ်လမ်းများ
- စမတ်အိမ်သုံး ဝန်အားထိန်းချုပ်မှု
- အဆောက်အအုံ အလိုအလျောက်စနစ်သုံး ထိန်းချုပ်ဘုတ်များ
- အချိန်កំណត់ဖြင့် ထိန်းချုပ်သော လျှပ်စစ်ပတ်လမ်းများ
- လျှပ်စစ်ကားအားသွင်းစက်၏ အရန်ထိန်းချုပ်မှု ပတ်လမ်းများ
- ဝန်အားလျှော့ချခြင်း သို့မဟုတ် အချိန်ဇယားဖြင့် ခလုတ်ဖွင့်ပိတ်ခြင်း
တိကျသော သင့်လျော်မှုသည် ဝန်အားလျှပ်စီးကြောင်း၊ စတင်ဝင်ရောက်သည့် လျှပ်စီးကြောင်း (inrush current)၊ အသုံးပြုမှုအမျိုးအစား၊ ကွိုင်ဗို့အား၊ ခလုတ်ဖွင့်ပိတ်သည့် အကြိမ်ရေနှင့် ကွန်တက်တာ (contactor) နှင့်အတူ အသုံးပြုသည့် ကာကွယ်ရေးကိရိယာများအပေါ်တွင် မူတည်ပါသည်။.

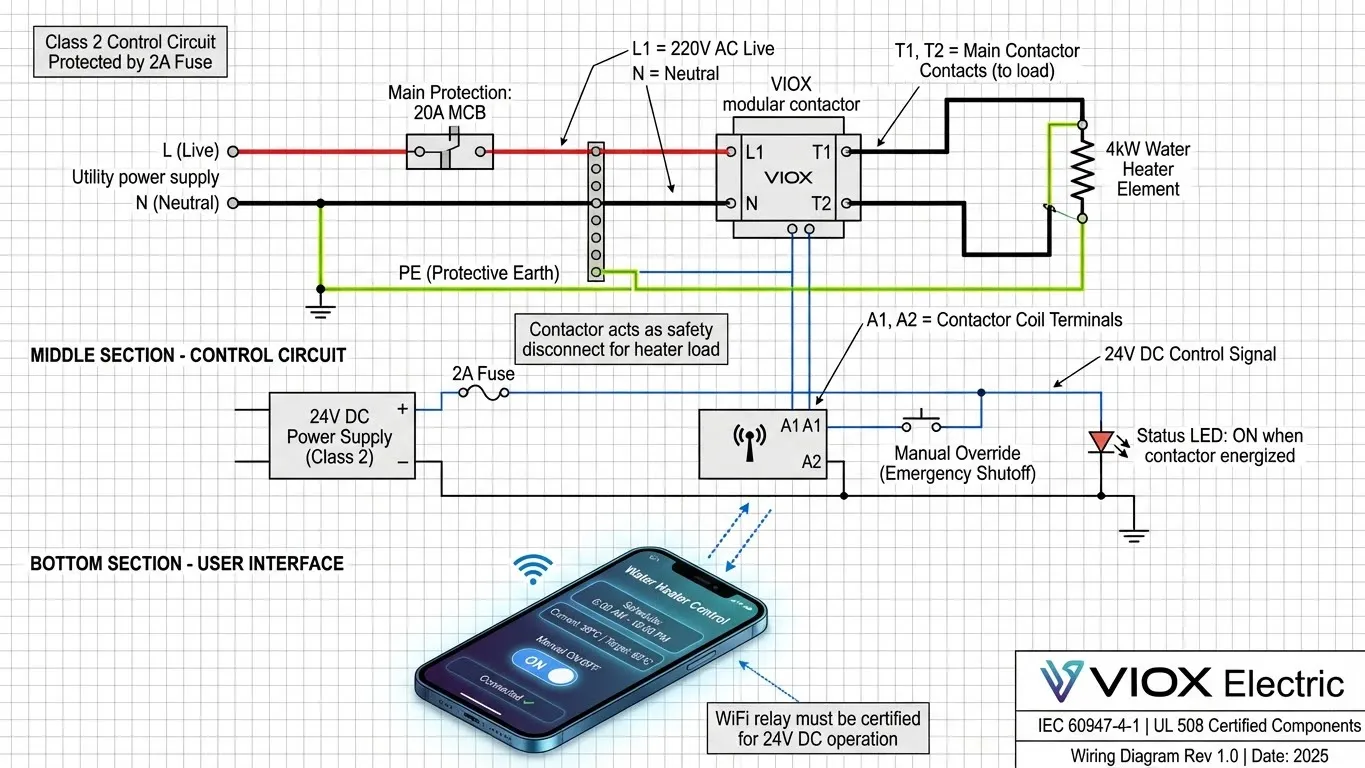

စမတ်ထိန်းချုပ်မှုနှင့် စွမ်းအင်စီမံခန့်ခွဲမှုတွင် အသုံးပြုသည့် မော်ဂျူလာကွန်တက်တာများ
မော်ဂျူလာ ကွန်တက်တာကို ထိန်းချုပ်မှု အချက်ပြမှုနောက်ကွယ်ရှိ ခလုတ်ဖွင့်/ပိတ် အစိတ်အပိုင်းအဖြစ် မကြာခဏ အသုံးပြုသည်။.
အသုံးများသော ထိန်းချုပ်မှု ရင်းမြစ်များမှာ အောက်ပါအတိုင်းဖြစ်သည် -
| ထိန်းချုပ်မှု ရင်းမြစ် | ပုံမှန်အသုံးပြုမှု |
|---|---|
| တိုင်မာရီလေး (Timer relay) | အချိန်သတ်မှတ်ထားသော အလင်းရောင်၊ အပူပေးစနစ်၊ လေဝင်လေထွက်နှင့် ပန့်လည်ပတ်မှု |
| စမတ် ရီလေး သို့မဟုတ် အော်တိုမေးရှင်း မော်ဂျူး | အဝေးထိန်း သို့မဟုတ် ပရိုဂရမ်ဖြင့် ထိန်းချုပ်သော ဝန်အား |
| ၂၆၁: Thermostat | အပူပေးစနစ် သို့မဟုတ် လေဝင်လေထွက်စနစ် ထိန်းချုပ်ခြင်း |
| ရေအဆင့်ထိန်းခလုတ် (Float switch) | ရေစုပ်စက် ထိန်းချုပ်ခြင်း |
| စွမ်းအင်စီမံခန့်ခွဲမှု ထိန်းချုပ်ကိရိယာ | ဝန်အားလျှော့ချခြင်း သို့မဟုတ် ဦးစားပေးဝန်အား ခလုတ်ပြောင်းလဲခြင်း |
| လျှပ်စစ်ကားအားသွင်းစက် ထိန်းချုပ်ကိရိယာ | အရန်ခလုတ် သို့မဟုတ် ဝန်အားစီမံခန့်ခွဲမှု ဆားကစ် |
စမတ်ကိရိယာများသည် သတ်မှတ်ထားသော ဝန်အားပမာဏအတွက် ဒီဇိုင်းထုတ်ထားခြင်းမရှိပါက မြင့်မားသောဝန်အားကို တိုက်ရိုက်ခလုတ်ဖွင့်/ပိတ်ခြင်း မပြုလုပ်သင့်ပါ။ ယင်းအစား Modular Contactor ၏ ကွိုင်ကိုသာ ထိန်းချုပ်ပြီး Modular Contactor မှတစ်ဆင့် ဝန်အားကို ခလုတ်ဖွင့်/ပိတ်ခြင်း ပြုလုပ်သင့်သည်။.
ဤဗိသုကာပုံစံသည် ထိန်းချုပ်မှုအပိုင်းကို ရိုးရှင်းစေပြီး contactor အနေဖြင့် ၎င်း၏ သတ်မှတ်ထားသော လုပ်ငန်းဆောင်တာအတိုင်း ဝန်အားလျှပ်စီးကြောင်းကို ကိုင်တွယ်နိုင်စေသည်။.
Modular Contactor တစ်ခုကို မည်သို့ရွေးချယ်ရမည်နည်း
မော်ဒယ်တစ်ခုကို မရွေးချယ်မီ ဤစစ်ဆေးစာရင်းကို အသုံးပြုပါ။.
| ရွေးချယ်ရမည့်အချက် | What to Check | ဘာကြောင့် အရေးကြီးတာလဲ။ |
|---|---|---|
| လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။ | လက်တွေ့လုပ်ဆောင်မှုအခြေအနေအောက်ရှိ ဝန်အားလျှပ်စီးကြောင်း | အပူလွန်ကဲခြင်းနှင့် contact ဝန်ပိုခြင်းမှ ကာကွယ်ပေးသည် |
| အသုံးပြုမှု အမျိုးအစား | AC-7a၊ AC-7b သို့မဟုတ် အခြားသက်ဆိုင်ရာ အမျိုးအစားများ | Contactor ကို resistive၊ inductive သို့မဟုတ် motor ဝန်များနှင့် ကိုက်ညီစေခြင်း |
| တိုင်နံပါတ် | 1P, 2P, 3P, 4P | ဆားကစ်ဝါယာကြိုးသွယ်တန်းမှုနှင့် လျှပ်စစ်အထီးကျန်မှု (isolation) လိုအပ်ချက်များနှင့် ကိုက်ညီစေခြင်း |
| ကွိုင်ဗို့အား | AC/DC, 12V/24V/110V/230V စသည်တို့။. | ထိန်းချုပ်မှု ဆားကစ် (control circuit) နှင့် ကိုက်ညီရမည်။ |
| အဆက်အသွယ်ဖွဲ့စည်းပုံ (Contact configuration)။ | Normally open (NO), normally closed (NC) နှင့် ရောနှောထားသော အဆက်အသွယ်များ။ | Switching logic ကို ဆုံးဖြတ်ပေးသည်။ |
| ဝန်အမျိုးအစား | မီးအလင်းရောင်၊ အပူပေးစက်၊ မော်တာ၊ ရေစုပ်စက်၊ ပန်ကာနှင့် EV အရန်ဆားကစ်များ။ | Inrush current နှင့် အဆက်အသွယ်များ ပွန်းစားမှုကို သက်ရောက်မှုရှိသည်။ |
| ကြိမ်နှုန်းပြောင်းခြင်း။ | ဝန်အား (load) ကို မည်မျှမကြာခဏ ခလုတ်ဖွင့်/ပိတ် လုပ်သနည်းဆိုသည့်အချက်။ | လျှပ်စစ်ဆိုင်ရာ သက်တမ်းကို ထိခိုက်စေသည် |
| ဆူညံသံဆိုင်ရာ လိုအပ်ချက် | တိတ်ဆိတ်သော အဆောက်အအုံသုံး ဘုတ်ပြား သို့မဟုတ် စက်မှုလုပ်ငန်းသုံး ပန်နယ် | လူနေအိမ်နှင့် စီးပွားရေးလုပ်ငန်းသုံး ပတ်ဝန်းကျင်များတွင် အရေးကြီးသည် |
| ဆက်စပ်ပစ္စည်းများ | အရန်အဆက်အသွယ်များ (Auxiliary contacts)၊ အချက်ပြကိရိယာများ၊ လက်ဖြင့်ထိန်းချုပ်နိုင်သောစနစ် (manual override) နှင့် ကြားခံပြားများ (spacers) | စောင့်ကြည့်စစ်ဆေးခြင်း၊ အပြန်အလှန်သော့ခတ်ခြင်း (interlock) နှင့် တပ်ဆင်ခြင်းတို့တွင် အထောက်အကူပြုသည် |
| စံနှုန်းများနှင့် စာရွက်စာတမ်းများ | IEC 61095၊ IEC 60947 ဆိုင်ရာ အကြောင်းအရာနှင့် ဒေသတွင်း စီမံကိန်း လိုအပ်ချက်များ | ခွင့်ပြုချက်နှင့် သတ်မှတ်ချက်များနှင့် ကိုက်ညီမှုရှိစေရန် လိုအပ်သည် |
လက်တွေ့နယ်ပယ်မှ ဥပမာ- မီးအလင်းရောင်ထိန်းချုပ်ကိရိယာ (Lighting Contactor) သည် မော်တာပြဿနာဖြစ်လာသည့်အခါ
လျှပ်စစ်ပန်နယ်များအား စစ်ဆေးရာတွင် အဖြစ်များသော အမှားတစ်ခုမှာ မီးအလင်းရောင် သို့မဟုတ် အပူပေးစက်အတွက် ရွေးချယ်ထားသော Modular Contactor ကို ပန်ကာငယ် သို့မဟုတ် ပန့်ငယ်များအတွက် အသုံးပြုခြင်းဖြစ်သည်။ လည်ပတ်နေစဉ် လျှပ်စီးကြောင်း (Running current) သည် သင့်လျော်သည်ဟု ထင်ရသော်လည်း စတင်ချိန်တွင် လိုအပ်သော လျှပ်စီးကြောင်း (Starting current) နှင့် Inductive load ၏ သဘောသဘာဝသည် Resistive load ထက် Contact များအပေါ် ပိုမိုသက်ရောက်မှုရှိသည်။.
ထို့ကြောင့် ပစ္စည်းတစ်ခုအား ခွင့်ပြုချက်မပေးမီ AC-7a နှင့် AC-7b တို့ကို စစ်ဆေးရန် လိုအပ်သည်။ မော်တာအမျိုးအစား၊ လျှပ်စစ်ပေးသွင်းမှု အခြေအနေနှင့် စက်မှုဝန်အား (Mechanical load) ပေါ်မူတည်၍ မော်တာတစ်ခုသည် စတင်ချိန်တွင် ၎င်း၏ လည်ပတ်နေစဉ် လျှပ်စီးကြောင်းထက် အဆပေါင်းများစွာ ပိုမိုသုံးစွဲနိုင်သည်။ တိကျသောတန်ဖိုးကို ယေဘုယျတွက်ချက်မှုများမှ မယူဘဲ မော်တာဒေတာ၊ စက်ပစ္စည်းထုတ်လုပ်သူ သို့မဟုတ် ပရောဂျက်တွက်ချက်မှုများမှ ရယူရမည်ဖြစ်သည်။.
ကျွမ်းကျင်သူပျဉ်း: လက်တွေ့ပန်နယ်စစ်ဆေးမှုများတွင် ပန့်ငယ် သို့မဟုတ် ပန်ကာငယ်တစ်ခု၏ လည်ပတ်နေစဉ် လျှပ်စီးကြောင်းသည် စတင်ချိန် လျှပ်စီးကြောင်းထက် များစွာနည်းလေ့ရှိသည်။ မော်တာဒီဇိုင်း၊ ဗို့အား၊ ဝန်အား၏ Inertia နှင့် စတင်သည့်နည်းလမ်းတို့ပေါ်မူတည်၍ မော်တာအချို့သည် စတင်ချိန်တွင် သတ်မှတ်ထားသော လည်ပတ်လျှပ်စီးကြောင်းထက် အဆပေါင်းများစွာ ပိုမိုသုံးစွဲနိုင်သည်။ ထို့ကြောင့် AC-7b သို့မဟုတ် ထုတ်လုပ်သူ၏ မော်တာဝန်အား ဇယားသည် အရေးကြီးသည်။ AC-7a သည် Resistive load သို့မဟုတ် အနည်းငယ်သာ Inductive ဖြစ်သော အိမ်သုံးဝန်အားများအတွက် သင့်လျော်သော်လည်း မော်တာအတွက် ရွေးချယ်ရာတွင် တစ်ခုတည်းသော အခြေခံအဖြစ် အသုံးမပြုသင့်ပါ။.
ပန်ကာ၊ ပန့်၊ ကွန်ပရက်ဆာ သို့မဟုတ် မော်တာငယ်များအတွက် အောက်ပါတို့ကို အတည်ပြုပါ-
- AC-7b သို့မဟုတ် ထုတ်လုပ်သူ၏ မော်တာဝန်အား သတ်မှတ်ချက် (Motor-load rating)
- ကြိမ်နှုန်းပြောင်းခြင်း။
- စတင်ချိန်တွင် Coil ဗို့အား တည်ငြိမ်မှု
- အထက်ပိုင်း ဝါယာရှော့ကာကွယ်မှု (upstream short-circuit protection)
- မော်တာအတွက် လိုအပ်ပါက ဝန်ပိုကာကွယ်မှု (overload protection)
- ဒေတာစာရွက်တွင် ဖော်ပြထားသော တာမီနယ်လျှပ်ကူးပစ္စည်း အရွယ်အစားအကွာအဝေး
- ထုတ်လုပ်သူမှ သတ်မှတ်ထားသော တာမီနယ် တော်ခ့် (torque) လိုအပ်ချက်
- အကာအရံအတွင်း အပူချိန်နှင့် လေဝင်လေထွက်
ဤကဲ့သို့ စစ်ဆေးခြင်းသည် ကွန်တက်တာ (contactor) သည် အမ်ပီယာအားဖြင့် “လုံလောက်မှုရှိမရှိ” ဟု ရိုးရိုးမေးမြန်းခြင်းထက် ပိုမိုအသုံးဝင်သည်။.
ပိုအရေအတွက် (Pole Number): 1P, 2P, 3P နှင့် 4P
ပိုအရေအတွက်သည် ကွန်တက်တာမှ လျှပ်ကူးပစ္စည်းမည်မျှကို ခလုတ်ဖွင့်/ပိတ် ပြုလုပ်ပေးသည်ကို ဆုံးဖြတ်ပေးသည်။.
| Pole Count | ပုံမှန်အသုံးပြုမှု |
|---|---|
| 1P | ရိုးရှင်းသော ထိန်းချုပ်မှုပတ်လမ်းများတွင် single conductor (လျှပ်ကူးပစ္စည်းတစ်ခု) ကို ခွဲခြားခြင်း |
| 2P | လျှပ်ကူးပစ္စည်းနှစ်ခုကို ခွဲခြားရသည့် single-phase ဝန်များ |
| 3P | neutral (ကြားခံလျှပ်ကူးပစ္စည်း) ကို ခွဲခြားရန်မလိုသည့် three-phase ဝန်များ |
| ၄P | three-phase နှင့် neutral ကို ခွဲခြားရန် သို့မဟုတ် multi-conductor ထိန်းချုပ်မှု လိုအပ်ချက်များ |
pole အရေအတွက်ကို အဆင်ပြေမှုသက်သက်ဖြင့် မရွေးချယ်ပါနှင့်။ ပတ်လမ်းဒီဇိုင်း၊ ဒေသတွင်း ဝါယာသွယ်တန်းမှု စည်းမျဉ်းများ၊ neutral ခွဲခြားရန် လိုအပ်ချက်နှင့် လျှပ်စစ်အဆက်ဖြတ်ခြင်း မဟာဗျူဟာတို့ကို လိုက်နာပါ။.
တပ်ဆင်နိုင်သည့် ရွေးချယ်စရာများနှင့် မော်ဂျူလာဆက်စပ်ပစ္စည်းများ
မော်ဂျူလာ contactor များ လူကြိုက်များရသည့် အကြောင်းရင်းတစ်ခုမှာ တပ်ဆင်ရ လွယ်ကူခြင်းကြောင့် ဖြစ်သည်။ ၎င်းတို့ကို များသောအားဖြင့် DIN rail တွင် တပ်ဆင်ရန် ဒီဇိုင်းထုတ်ထားပြီး MCB များ၊ RCBO များ၊ တိုင်မာများ၊ ရီလေးများ၊ မီတာများနှင့် အခြား မော်ဂျူလာကိရိယာများ၏ ဘေးတွင် တပ်ဆင်နိုင်သည်။.
အသုံးဝင်သော ဆက်စပ်ပစ္စည်း သို့မဟုတ် ဒီဇိုင်းဆိုင်ရာ အင်္ဂါရပ်များတွင် အောက်ပါတို့ ပါဝင်နိုင်သည် -
- auxiliary contact module
- မော်ဒယ်အမျိုးအစားပေါ်မူတည်၍ manual operation သို့မဟုတ် test lever
- indicator window
- အပူระบาย (heat dissipation) အတွက် spacer
- တံဆိပ်ခတ်နိုင်သော အဖုံး (sealable cover)
- ဆူညံသံနည်းသော coil ဒီဇိုင်း
- ပံ့ပိုးပေးထားသည့်နေရာများတွင် တွဲဖက်အသုံးပြုနိုင်သော busbar သို့မဟုတ် ဝါယာကြိုးဆက်စပ်ပစ္စည်းများ
- ရှင်းလင်းသော terminal အမှတ်အသားများ
Panel builder များအတွက် ဆက်စပ်ပစ္စည်းများ၏ လိုက်ဖက်ညီမှုသည် ဝါယာသွယ်တန်းချိန်ကို လျှော့ချပေးပြီး ပြုပြင်ထိန်းသိမ်းမှုကို ပိုမိုလွယ်ကူစေသည်။ သို့သော် “modular” ဟုဆိုရုံဖြင့် အားလုံးနှင့် သုံးနိုင်သည်ဟု မယူဆဘဲ သက်ဆိုင်ရာ ထုတ်ကုန်စီးရီးအတွက် ဆက်စပ်ပစ္စည်းများ ရရှိနိုင်မှုကို စစ်ဆေးရန် လိုအပ်သည်။”
Modular Contactor နှင့် Relay နှင့် Timer Relay တို့၏ ကွာခြားချက်
ဤကိရိယာများသည် ဆက်စပ်မှုရှိသော်လည်း တစ်ခုအစားတစ်ခု အစားထိုးအသုံးပြု၍ မရပါ။.
| ကိရိယာ | အဓိကအလုပ် | ပုံမှန်အသုံးပြုမှု |
|---|---|---|
| Modular contactor | လျှပ်စစ်သံလိုက်အဆက်များ (electromagnetic contacts) ကို အသုံးပြု၍ ဝန်အား (load) ဆားကစ်များကို ခလုတ်ဖွင့်/ပိတ်ပေးသည်။ | မီးအလင်းရောင်၊ အပူပေးစက်များ၊ ပန်ကာများ၊ ရေစုပ်စက်များနှင့် အဆောက်အအုံ အလိုအလျောက်စနစ် (building automation) ဝန်များအတွက် အသုံးပြုသည်။ |
| Control relay | ပါဝါနည်းသော ထိန်းချုပ်မှုအချက်ပြများ (control signals) ကို ခလုတ်ဖွင့်/ပိတ်ပေးသည်။ | Interlocks များ၊ အချက်ပေးစနစ်များ၊ PLC inputs များနှင့် ထိန်းချုပ်မှုဆိုင်ရာ logic များအတွက် အသုံးပြုသည်။ |
| တိုင်မာရီလေး (Timer relay) | အချိန်နှောင့်နှေးပြီးနောက် အဆက်အသွယ်အခြေအနေကို ပြောင်းလဲပေးသည်။ | အချိန်နှောင့်နှေးစွာ စတင်ခြင်း/ရပ်တန့်ခြင်း၊ စက်ဝန်းအလိုက် အချိန်သတ်မှတ်ခြင်း၊ မီးအလင်းရောင် သို့မဟုတ် ရေစုပ်စက်အတွက် အချိန်သတ်မှတ်ခြင်း။ |
| စံသတ်မှတ်ချက်ပါရှိသော AC contactor။ | စက်မှုလုပ်ငန်းသုံး ဝန်အားများနှင့် မော်တာများကို ခလုတ်ဖွင့်/ပိတ်ပေးသည်။ | မော်တာစတားတာများ၊ စက်ယန္တရားများနှင့် စက်မှုထိန်းချုပ်ရေး ပန်နယ်များ။ |
Timer relay တစ်ခုသည် modular contactor ၏ coil ကို ထိန်းချုပ်နိုင်သော်လည်း၊ ဝန်အားလျှပ်စီးကြောင်းသည် timer relay ၏ အဆက်အသွယ်ခံနိုင်ရည်ထက် ကျော်လွန်နေပါက ၎င်းကို contactor အစားထိုးရန်အတွက် အသုံးပြုသင့်သည်မဟုတ်ပါ။.
ရွေးချယ်မှုအမှားများ
အမှား (၁) - အမ်ပီယာ (Ampere) သတ်မှတ်ချက်ကိုသာ ကြည့်၍ ရွေးချယ်ခြင်း။
ဖော်ပြထားသော လျှပ်စီးကြောင်း သတ်မှတ်ချက်တစ်ခုတည်းဖြင့် မလုံလောက်ပါ။ အသုံးပြုမှု အမျိုးအစားနှင့် ဝန်အားအမျိုးအစားကို စစ်ဆေးပါ။ မော်တာဝန်အားသည် resistive heating ဝန်အားထက် အဆက်အသွယ်များအပေါ် ပိုမိုဖိအားသက်ရောက်စေနိုင်သည်။.
အမှား (၂) - AC-7a နှင့် AC-7b ကို လျစ်လျူရှုခြင်း
ဝန် (Load) သည် ပန်ကာ၊ ရေစုပ်စက်၊ ကွန်ပရက်ဆာ သို့မဟုတ် မော်တာဖြစ်ပါက AC-7b အဆင့်သတ်မှတ်ချက်သည် အရေးကြီးပါသည်။ မော်တာလုပ်ဆောင်ချက်အတွက် AC-7a အဆင့်သတ်မှတ်ချက်ကိုသာ အသုံးပြုခြင်းသည် သက်တမ်းတိုခြင်း သို့မဟုတ် ဆက်သွယ်မှုဆိုင်ရာ ပြဿနာများကို ဖြစ်စေနိုင်သည်။.
အမှား (၃) - Modular Contactor ကို မော်တာစတားတာအဖြစ် အပြည့်အဝအသုံးပြုခြင်း
Contactor သည် ခလုတ်ဖွင့်/ပိတ် လုပ်ဆောင်ပေးသည့် ကိရိယာတစ်ခုသာ ဖြစ်သည်။ မော်တာဆားကစ်တစ်ခုတွင် ဝန်ပိုကာကွယ်မှု (Overload protection) နှင့် ဝါယာရှော့ကာကွယ်မှု (Short-circuit protection) တို့ လိုအပ်သည်။ Modular Contactor သည် ထိုလုပ်ဆောင်ချက်များကို သူ့အလိုလို ပံ့ပိုးပေးနိုင်ခြင်း မရှိပါ။.
အမှား (၄) - Coil ဗို့အား မှားယွင်းရွေးချယ်ခြင်း
ထိန်းချုပ်ဆားကစ် (Control circuit) သည် Coil ဗို့အားနှင့် ကိုက်ညီရမည်။ ဝိုင်ယာကြိုးမသွယ်တန်းမီ AC/DC အမျိုးအစား၊ ဗို့အားတန်ဖိုးနှင့် ဝင်ရိုးစွန်း (Polarity) တို့ကို စစ်ဆေးပါ။.
အမှား (၅) - Smart Module ကို ဝန် (Load) တိုက်ရိုက်ဖွင့်/ပိတ်ခိုင်းခြင်း
Smart relay သို့မဟုတ် controller သည် ထိန်းချုပ်မှုအချက်ပြရန်အတွက် သင့်လျော်နိုင်သော်လည်း ဝန်ကို တိုက်ရိုက်ဖွင့်/ပိတ်ရန်အတွက် မသင့်လျော်ပါ။ ဝန်၏ လျှပ်စီးကြောင်း သို့မဟုတ် Inrush current သည် controller ၏ သတ်မှတ်ချက်ထက် ကျော်လွန်နေပါက Contactor coil ကို စွမ်းအင်ပေးရန်အတွက်သာ အသုံးပြုပါ။.
အမှား (၆) - DIN Rail ဘုတ်ပြားတွင် လူစည်ကားလွန်းသဖြင့် အပူချိန်ကို လျစ်လျူရှုခြင်း
ဖြန့်ဖြူးရေးဘုတ်ပြားတစ်ခုတွင် မော်ဂျူလာကိရိယာများစွာကို ကျပ်သိပ်စွာ တပ်ဆင်ထားခြင်းက အပူချိန်ကို ဖြစ်ပေါ်စေနိုင်သည်။ ကွာဟချက်၊ လေဝင်လေထွက်၊ သတ်မှတ်ထားသော လျှပ်စီးကြောင်း (rated current) နှင့် ထုတ်လုပ်သူ၏ တပ်ဆင်မှုလမ်းညွှန်ချက်များကို စစ်ဆေးပါ။.
အမြဲမေးလေ့ရှိသောမေးခွန်းများ
Modular contactor ဆိုသည်မှာ အဘယ်နည်း။
Modular contactor ဆိုသည်မှာ ထိန်းချုပ်မှုအချက်ပြတစ်ခုမှတစ်ဆင့် လျှပ်စစ်ဝန်အားများကို ခလုတ်ဖွင့်/ပိတ်ရန် အသုံးပြုသည့် DIN-rail ပေါ်တွင် တပ်ဆင်နိုင်သော ကျစ်လစ်သည့် contactor တစ်ခုဖြစ်သည်။ ၎င်းကို ဖြန့်ဖြူးရေးဘုတ်ပြားများ၊ စားသုံးသူယူနစ်များနှင့် အဆောက်အအုံ အလိုအလျောက်စနစ်သုံး ပန်နယ်များတွင် အများအားဖြင့် တပ်ဆင်လေ့ရှိသည်။.
Modular contactor နှင့် သာမန် contactor တို့၏ ကွာခြားချက်မှာ အဘယ်နည်း။
Modular contactor ကို အဆောက်အအုံနှင့် ဖြန့်ဖြူးရေးဘုတ်ပြားဆိုင်ရာ အသုံးချမှုများအတွက် DIN-rail ပုံစံဖြင့် ကျစ်လစ်စွာ ဒီဇိုင်းထုတ်ထားသည်။ သာမန် AC contactor ကိုမူ စက်မှုလုပ်ငန်းသုံး ထိန်းချုပ်ပန်နယ်များ၊ စက်ပစ္စည်းဝန်အားများနှင့် ပိုမိုလေးလံသော မော်တာထိန်းချုပ်မှု တာဝန်များအတွက် ဒီဇိုင်းထုတ်လေ့ရှိသည်။.
Modular contactor ကို မည်သို့ ဝိုင်ယာကြိုးသွယ်တန်းရမည်နည်း။
Coil terminals များဖြစ်သည့် A1 နှင့် A2 တို့ကို ထိန်းချုပ်ဆားကစ်သို့ ချိတ်ဆက်ရသည်။ ပင်မ contact များက ဝန်အားဆားကစ်ကို ခလုတ်ဖွင့်/ပိတ်ပေးသည်။ တိကျသော မော်ဒယ်အတွက် ပုံနှိပ်ထားသော ဝိုင်ယာသွယ်တန်းမှု ပုံစံနှင့် datasheet ကို အမြဲလိုက်နာပါ။.
Modular contactor တစ်ခုတွင် A1 နှင့် A2 ဆိုသည်မှာ အဘယ်နည်း။
A1 နှင့် A2 တို့သည် အများအားဖြင့် ကွိုင် (coil) တာမီနယ်များ ဖြစ်ကြသည်။ A1/A2 သို့ သတ်မှတ်ထားသော ထိန်းချုပ်ဗို့အားကို ပေးသွင်းလိုက်သည့်အခါ contactor ကွိုင်အား စွမ်းအင်ရရှိစေပြီး ပင်မ contact များ၏ အခြေအနေကို ပြောင်းလဲပေးသည်။.
Modular contactor တစ်ခုတွင် AC-7a ဆိုသည်မှာ အဘယ်နည်း။
AC-7a သည် အိမ်သုံးနှင့် အလားတူဝန်များဖြစ်သည့် အပူပေးစက်များနှင့် အချို့သော မီးအလင်းရောင်ဆိုင်ရာ အသုံးချမှုများကဲ့သို့ အနည်းငယ် inductive ဖြစ်သော သို့မဟုတ် resistive ဖြစ်သော ဝန်များနှင့် ဆက်စပ်သည့် အသုံးပြုမှု အမျိုးအစားဖြစ်သည်။.
Modular contactor တစ်ခုတွင် AC-7b ဆိုသည်မှာ အဘယ်နည်း။
AC-7b သည် အိမ်သုံးနှင့် အလားတူအသုံးချမှုများတွင် မော်တာဝန်များအတွက် အသုံးပြုသည့် အမျိုးအစားဖြစ်သည်။ ၎င်းသည် ပန်ကာများ၊ ရေစုပ်စက်များ၊ ကွန်ပရက်ဆာများ သို့မဟုတ် မော်တာငယ်များကို ခလုတ်ဖွင့်/ပိတ်ရာတွင် အရေးကြီးသည်။.
Modular contactor တစ်ခုသည် မော်တာတစ်ခုကို ထိန်းချုပ်နိုင်ပါသလား။
ရနိုင်ပါသည်။ သို့သော် contactor သည် မော်တာဝန်အတွက် သတ်မှတ်ချက် (rating) ကိုက်ညီရမည်ဖြစ်ပြီး ဆားကစ်တွင် သင့်လျော်သော overload နှင့် short-circuit ကာကွယ်မှုများ ပါဝင်ရမည်။ AC-7b rating၊ စတင်ချိန်တွင် စားသုံးမည့် လျှပ်စီးကြောင်း (starting current)၊ ခလုတ်ဖွင့်/ပိတ်သည့် အကြိမ်ရေနှင့် ထုတ်လုပ်သူ၏ လမ်းညွှန်ချက်များကို စစ်ဆေးပါ။.
Timer relay တစ်ခုသည် modular contactor တစ်ခုကို ထိန်းချုပ်နိုင်ပါသလား။
ရနိုင်ပါသည်။ Timer relay ၏ output contact သည် coil load အတွက် သတ်မှတ်ချက်နှင့် ကိုက်ညီပါက modular contactor ၏ coil ကို စွမ်းအင်ပေးနိုင်ပါသည်။ ထို့နောက် modular contactor သည် power load ကို ခလုတ်ဖွင့်/ပိတ် လုပ်ပေးပါလိမ့်မည်။.
Modular contactor နှင့် smart contactor တို့သည် အတူတူပင်ဖြစ်ပါသလား။
မဟုတ်ပါ။ Modular contactor ဆိုသည်မှာ modular ပုံစံဖြင့် တည်ဆောက်ထားသော စက်မှုခလုတ်ကိရိယာတစ်ခု ဖြစ်သည်။ ၎င်းကို timer၊ smart relay၊ automation controller သို့မဟုတ် စွမ်းအင်စီမံခန့်ခွဲမှုကိရိယာတစ်ခုခုဖြင့် မောင်းနှင်သည့်အခါမှသာ smart control စနစ်၏ အစိတ်အပိုင်းတစ်ခု ဖြစ်လာသည်။.
Modular contactor များအတွက် မည်သည့်စံနှုန်း (standard) ကို အသုံးပြုပါသလား။
IEC 61095 သည် အိမ်သုံးနှင့် အလားတူရည်ရွယ်ချက်များအတွက် အသုံးပြုသော electromechanical contactor များနှင့် ဆက်စပ်မှုရှိသည်။ IEC 60947-4-1 သည် စက်မှုလုပ်ငန်းသုံး contactor များနှင့် motor starter များနှင့် ဆက်စပ်မှုရှိသည်။ သက်ဆိုင်သည့်စံနှုန်းသည် ထုတ်ကုန်နှင့် စီမံကိန်းလိုအပ်ချက်အပေါ် မူတည်ပါသည်။.
နိဂုံး
Modular contactor ကို distribution board များနှင့် အဆောက်အအုံ အလိုအလျောက်စနစ် (building automation) ဆားကစ်များအတွက် အသုံးပြုသည့် DIN-rail ပေါ်တွင် တပ်ဆင်နိုင်သော ကျစ်လစ်သည့် load-switching ကိရိယာတစ်ခုအဖြစ် အကောင်းဆုံး နားလည်သဘောပေါက်နိုင်ပါသည်။ ၎င်းကို မီးအလင်းရောင်၊ အပူပေးစနစ်၊ လေဝင်လေထွက်စနစ်၊ ပန့်များ၊ မော်တာအသေးစားများ၊ timer ဖြင့် ထိန်းချုပ်သော ဆားကစ်များနှင့် စမတ်စွမ်းအင်စီမံခန့်ခွဲမှု လုပ်ငန်းစဉ်များတွင် အသုံးဝင်ပါသည်။.
မှန်ကန်စွာ ရွေးချယ်နိုင်ရန်အတွက် load အမျိုးအစားကို ဦးစွာစစ်ဆေးပါ။ ထို့နောက် rated current၊ AC-7a သို့မဟုတ် AC-7b duty၊ coil voltage၊ pole အရေအတွက်၊ contact ပုံစံ၊ ဝါယာကြိုးသွယ်တန်းမှုပုံစံ (wiring diagram)၊ ဆက်စပ်ပစ္စည်းများနှင့် ကာကွယ်မှုဆိုင်ရာ ညှိနှိုင်းမှုများကို အတည်ပြုပါ။ အကယ်၍ load သည် မော်တာ သို့မဟုတ် စက်မှုလုပ်ငန်းသုံး စက်ကိရိယာဖြစ်ပါက modular contactor ကို တစ်ခုတည်းသော motor starter အဖြစ် သီးသန့်မသတ်မှတ်ပါနှင့်။.
VIOX သည် DIN rail ဖြန့်ဖြူးရေးစနစ်များ၊ အဆောက်အအုံ အလိုအလျောက်စနစ်များ၊ အချိန်ကိုက်ထိန်းချုပ်သည့် ဝန်အားများ (timer-controlled loads) နှင့် OEM panel စီမံကိန်းများအတွက် modular contactors များနှင့် ဆက်စပ်ထိန်းချုပ်ရေးပစ္စည်းများကို ထောက်ပံ့ပေးသည်။ စတင်ရန်အတွက် င့္ခ်င္း Contactor ထုတ်ကုန်စာမျက်နှာသို့ သွားပါ သို့မဟုတ် အောက်ပါတို့ကဲ့သို့သော ဆက်စပ်ရွေးချယ်စရာများကို နှိုင်းယှဉ်ကြည့်ပါ AC Contactors နှင့် Timer Relays.
