Por que um MCB continua desarmando? Diagnostique desarmes repetidos com segurança

Se um MCB continua desarmando, o circuito geralmente está atingindo repetidamente a região de atuação térmica ou instantânea do disjuntor — ou uma condição da instalação ou do dispositivo está afetando o mecanismo de proteção. Não resolva desarmes repetidos rearmando o disjuntor sucessivamente ou instalando uma corrente nominal mais alta. Primeiro, identifique qual dispositivo de proteção operou, observe quando ele desarma, remova apenas as cargas acessíveis com segurança e pare se o circuito apresentar sinais de danos.

O tempo de desarme é uma pista útil, não um diagnóstico final. Um desarme imediato pode indicar um curto-circuito, mas uma corrente de partida elevada também pode entrar na faixa de atuação magnética. Um desarme após vários minutos geralmente aponta para uma sobrecarga sustentada ou calor acumulado, mas também pode envolver uma conexão ruim, alta temperatura ambiente, equipamento danificado ou uma instalação inadequada.

Principais conclusões

• Desarmes imediatos: suspeite de uma falha persistente ou corrente de partida muito alta; não continue rearmando-o.
• Desarmes após alguns minutos: investigue a corrente sustentada e o aquecimento em vez de presumir que o MCB está com defeito.
• Desarma quando uma carga inicia: isole essa carga e verifique sua condição, corrente de partida e coordenação do dispositivo de proteção.
• Desarma apenas com várias cargas: a demanda combinada pode exceder a capacidade pretendida do circuito.
• Desarma sem cargas acessíveis conectadas: mantenha o circuito desligado e providencie testes por pessoal qualificado.
• Odor de queimado, descoloração, isolamento derretido, estalos, faíscas, exposição à água ou calor incomum no painel: pare a solução de problemas e entre em contato com um eletricista qualificado.

Primeiro, confirme qual dispositivo está desarmando

As pessoas frequentemente usam “MCB” para descrever todos os dispositivos em um quadro de distribuição. Isso pode levar o diagnóstico na direção errada, pois um MCB e um dispositivo de corrente residual respondem a grandezas elétricas diferentes.

Dispositivo que operou	Pistas comuns de identificação	O que normalmente causa sua operação	Implicação diagnóstica
MCB	Corrente nominal como 16 A ou 32 A; produtos no padrão IEC podem exibir B, C ou D antes da corrente nominal	Sobrecorrente através do polo protegido: sobrecarga sustentada ou corrente na região de atuação instantânea	Foco na corrente do circuito, corrente de partida, curto-circuito, condições térmicas, conexões e condição do disjuntor
RCCB/RCD	Botão de teste e marcação de corrente residual, como IIΔn; pode indicar 30 mA, 100 mA ou 300 mA	Desequilíbrio de corrente residual; não fornece proteção integral contra sobrecorrente	Foco em fuga, isolamento, umidade, problemas entre neutro e terra e fuga acumulada
RCBO	Marcação de corrente/curva estilo MCB, além de um botão de teste e marcação de corrente residual	Sobrecorrente ou corrente residual, dependendo do evento e da indicação do dispositivo	Determine qual função de proteção operou antes de selecionar o caminho de teste

Um MCB padrão não é um dispositivo de corrente residual e não fornece proteção adicional baseada em corrente residual. Uma falha de terra pode operar um MCB se a sobrecorrente resultante atingir seu limiar de disparo, mas o MCB não deve ser tratado como um substituto para um RCCB, RCBO ou — onde a terminologia norte-americana se aplica — um GFCI.

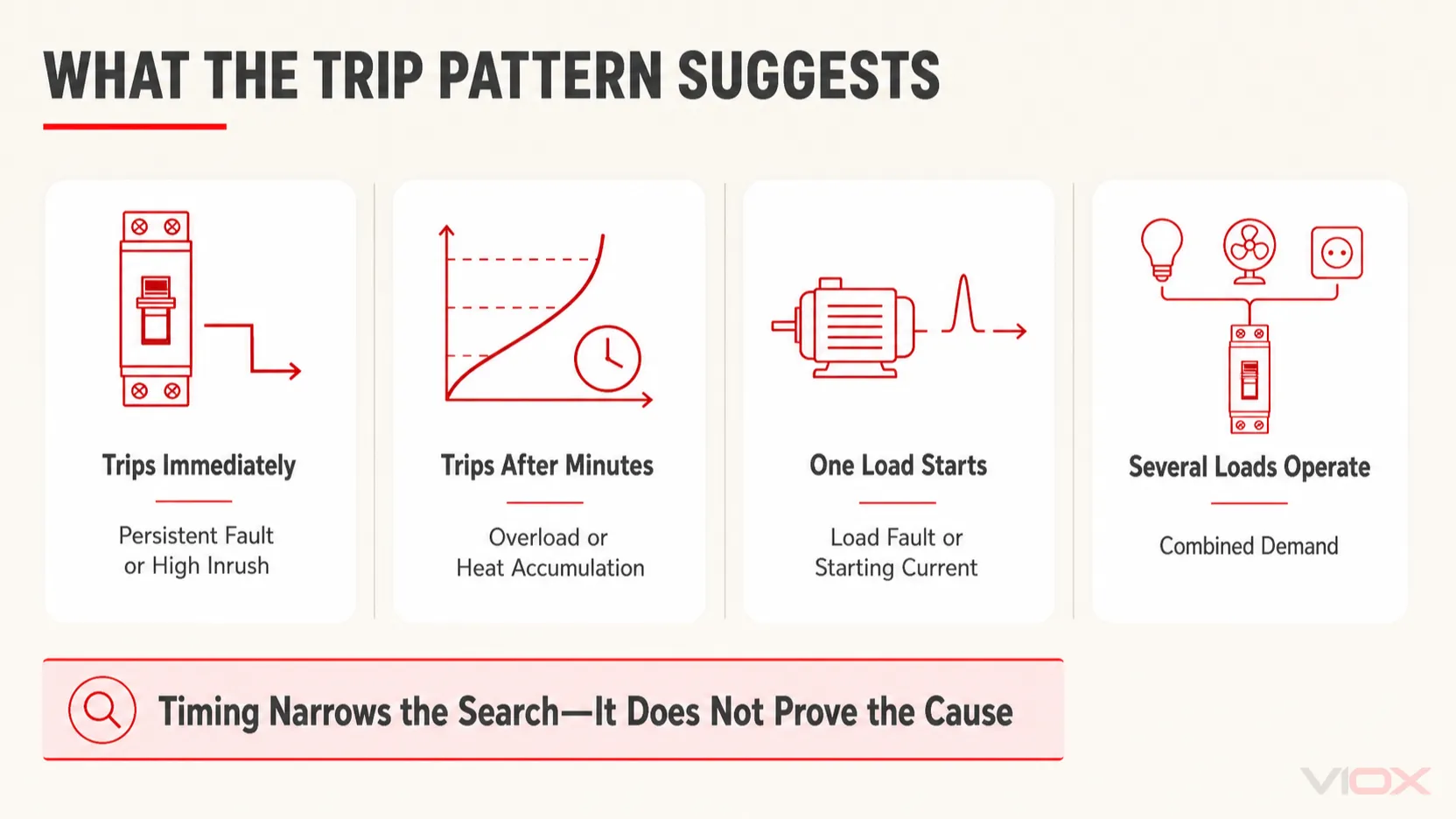

Diagnostique o padrão antes de resetar

A matriz a seguir foi projetada para restringir a investigação sem pretender que uma observação comprove a causa.

O que você observa	Direção provável	O que fortaleceria o diagnóstico	Próxima ação segura
O MCB dispara imediatamente após uma tentativa de reset	Curto-circuito persistente, fiação ou carga danificada, ou corrente de partida entrando na faixa instantânea	Ele ainda desarma com todas as cargas acessíveis com segurança desligadas ou desconectadas; há presença de danos ou odor	Mantenha o circuito desligado. Não tente rearmar novamente. Providencie testes por pessoal qualificado
O MCB desarma após alguns minutos ou cerca de 10 minutos	Sobrecarga sustentada, acúmulo térmico, invólucro aquecido, aquecimento por dispositivos adjacentes, conexão precária ou equipamento consumindo corrente excessiva	O tempo de desarme diminui à medida que a temperatura da carga ou do painel aumenta; a corrente medida ou a inspeção térmica identifica uma condição anormal	Reduza a carga acessível. Se a recorrência persistir, mantenha o circuito desligado e teste a corrente, as conexões e as condições térmicas
O MCB desarma apenas quando um aparelho ou máquina é ligado	Equipamento com defeito, corrente de partida elevada, motor travado, característica de disparo inadequada ou circuito subdimensionado	O evento ocorre consistentemente após o mesmo comando de carga; a medição da corrente de partida ou o teste do equipamento identifica a causa	Desconecte a carga suspeita e solicite sua verificação. Não teste um aparelho danificado em outro circuito
O MCB dispara apenas quando várias cargas operam simultaneamente	A carga combinada excede o projeto do circuito ou uma carga está consumindo mais do que o esperado	O circuito permanece estável quando cargas de alta demanda não são operadas juntas; a medição de corrente confirma o padrão de carga	Interrompa a operação simultânea. Solicite a revisão da capacidade do circuito e da alocação de carga se esta for uma necessidade operacional recorrente
O MCB dispara aleatoriamente, mais tarde no dia ou quando o painel está aquecido	Ciclo de equipamento intermitente, aquecimento ambiente, aquecimento por alta densidade de dispositivos, conexão solta ou oxidada, ou uma falha de fiação intermitente	O tempo do evento segue a temperatura, um ciclo de carga automático, umidade ou um estado operacional identificável	Registre o padrão operacional. Pessoal qualificado deve inspecionar e medir em vez de supor pela posição da alavanca
O MCB não rearma ou não permanece ligado com as cargas acessíveis removidas	Falha na fiação fixa, equipamento interno ainda conectado, disjuntor danificado, rearme mecânico incompleto ou outro dispositivo de proteção que realmente atuou	A identificação correta do dispositivo e um rearme adequado de OFF para ON não restauram o circuito	Mantenha-o desligado. Não abra o painel nem substitua o disjuntor sem testar o circuito

Para uma distinção mais profunda baseada em evidências entre sobrecarga, curto-circuito e um disparo inconclusivo, veja Como saber por que um disjuntor desarmou. Esse guia separado explica por que o tempo sozinho não pode identificar com certeza a função de proteção que atuou.

Pare imediatamente se houver sinais de danos

Não tente realizar outro rearme se qualquer um dos seguintes estiver presente:

• queimado persistente ou odor acre;
• descoloração visível, isolamento derretido ou um invólucro de disjuntor deformado;
• faíscas, estalos, zumbidos ou sinais de arco elétrico;
• fumaça, danos por fogo ou água dentro ou perto do equipamento elétrico;
• um choque elétrico ou sensação de formigamento proveniente de equipamento conectado;
• uma tampa de painel ou área de disjuntor que esteja anormalmente quente em comparação com circuitos carregados semelhantes;
• religamento imediato após as cargas acessíveis terem sido desconectadas;
• incerteza sobre qual dispositivo operou ou qual circuito ele controla.

Desligue o circuito afetado se isso puder ser feito sem se aproximar do equipamento danificado. Em caso de fumaça, incêndio ou um painel visivelmente inseguro, siga os procedimentos de emergência locais e não toque no equipamento.

Por que um MCB desarma após alguns minutos ou cerca de 10 minutos

Um desarme retardado geralmente envolve o disparo térmico do MCB. A corrente aquece um elemento bimetálico, e o tempo necessário para liberar o mecanismo depende da magnitude da corrente, da carga anterior, da temperatura ambiente, de dispositivos vizinhos, do fluxo de calor do condutor e da característica tempo-corrente do produto.

Este comportamento de tempo inverso significa que não existe uma “falha de 10 minutos” universal. Uma sobrecorrente sustentada mais alta geralmente produz uma resposta térmica mais rápida, enquanto uma sobrecarga menor pode levar mais tempo. As curvas de disparo do fabricante mostram uma faixa de tolerância, não um tempo de operação exato. O mecanismo é explicado com mais profundidade em Como funciona um MCB?.

A sobrecarga sustentada é a primeira condição a verificar

Uma sobrecarga existe quando a corrente de operação excede o que o circuito e o arranjo de proteção foram projetados para suportar durante a duração relevante. Padrões operacionais comuns incluem:

• vários aparelhos de aquecimento ou outras cargas de alta demanda em um circuito final;
• um motor, compressor ou bomba consumindo corrente de funcionamento excessiva;
• uma máquina operando em uma condição de sobrecarga mecânica ou travada;
• equipamentos adicionados aumentando a demanda além do projeto original do circuito;
• uma carga cuja corrente aumentou devido a uma falha interna ou condição operacional degradada.

Para uma carga resistiva monofásica simples, a corrente pode ser estimada aproximadamente como:

I ≈ P / V

Esta estimativa não é suficiente para motores, fontes de alimentação eletrônicas, cargas não lineares ou equipamentos com efeitos significativos de fator de potência e eficiência. Uma pessoa qualificada deve medir a corrente de operação e de partida e comparar os resultados com os dados do equipamento, a capacidade do condutor, a corrente nominal do MCB, as condições de instalação e as normas de projeto aplicáveis.

Não aplique uma “regra de 80%” universal a todas as instalações. As regras para cargas contínuas e os requisitos de condutores/proteção dependem da norma aplicável, do padrão do dispositivo, do sistema de condutores, do método de instalação e do mercado.

O calor ambiente e de dispositivos adjacentes pode deslocar o ponto de disparo

Os MCBs termomagnéticos são calibrados sob condições declaradas. Um invólucro quente, fileiras densas de dispositivos carregados, ventilação inadequada ou um disjuntor que tenha disparado recentemente podem deixar o disparo térmico mais próximo da operação. A orientação publicada pela ABB sobre MCBs observa que o comportamento térmico depende da temperatura ambiente e que os projetistas devem usar os dados de correção de corrente do fabricante para a série específica.

A resposta correta não é presumir que o disjuntor está “sensível demais”. Verifique a corrente real, a temperatura do painel, o espaçamento dos dispositivos ou os requisitos de correção, a carga dos condutores e a documentação do produto.

Uma conexão frouxa é um risco de aquecimento, não um diagnóstico automático

Uma terminação frouxa, contaminada ou oxidada pode criar alta resistência de contato e aquecimento localizado. Essa condição não cria necessariamente sobrecorrente suficiente para disparar um MCB diretamente. Disparos repetidos podem ocorrer se o calor for conduzido para o sistema térmico do disjuntor, se a conexão danificar o isolamento e evoluir para uma falha, ou se a carga e as condições térmicas juntas ultrapassarem a característica de disparo.

Não remova a tampa de um painel nem reaperte os terminais como um teste do tipo faça-você-mesmo. Pessoal qualificado deve desenergizar e proteger o equipamento, inspecionar quanto a danos, verificar as conexões usando o método e os dados de torque especificados pelo fabricante e comparar as medições térmicas sob condições de carga conhecidas. A orientação de solução de problemas da Schneider Electric inclui especificamente o superaquecimento em fios e conexões de barramento soltos ou oxidados como uma condição que deve ser investigada.

Por que um MCB desarma imediatamente após a reinicialização

Um disparo magnético responde rapidamente quando a sobrecorrente atinge sua faixa de atuação instantânea, normalmente durante um curto-circuito. No entanto, um disparo imediato não prova que existe um curto-circuito.

As causas possíveis incluem:

• curto-circuito fase-neutro ou fase-fase;
• isolamento de cabo danificado ou uma falha na fiação fixa;
• um aparelho ou máquina com um curto-circuito interno;
• um motor, transformador, fonte de alimentação, driver de lâmpada ou banco de capacitores com corrente de partida acima da faixa de atuação instantânea do MCB;
• um motor mecanicamente travado consumindo alta corrente;
• uma característica de MCB inadequada para uma carga de alta corrente de partida projetada corretamente;
• fiação incorreta ou um dispositivo de proteção danificado.

Se o MCB desarmar novamente de forma imediata após as cargas acessíveis terem sido desligadas ou desconectadas, mantenha-o desligado. O fechamento repetido sobre uma falha pode impor estresse elétrico e mecânico adicional ao circuito e ao dispositivo de manobra.

Por que o MCB desarma quando um aparelho ou máquina inicia

Quando uma carga aciona o desarme consistentemente, existem duas possibilidades gerais:

1. A carga está anormal. Isolamento danificado, um curto-circuito interno, um motor travado, peças mecânicas desgastadas ou uma fonte de alimentação defeituosa podem produzir corrente excessiva.
2. A carga está em boas condições, mas mal coordenada com o circuito. A corrente de partida ou energização pode entrar na faixa de atuação instantânea do MCB, mesmo que a corrente em regime permanente seja aceitável.

A primeira ação segura é parar de usar e desconectar a carga suspeita, caso ela possa ser removida da tomada ou isolada por meio de seus controles normais. Não mova um aparelho suspeito para outro circuito apenas para verificar se outro disjuntor desarma. Solicite a inspeção ou teste do equipamento de acordo com as instruções do produto.

Para uma carga fixa ou industrial, o diagnóstico pode exigir a captura da corrente de partida, medição da corrente de operação, teste de isolamento, inspeção do motor ou mecânica e comparação com os dados de tempo-corrente do fabricante.

Não altere de B para C ou D com base em suposições

Na marcação de MCB estilo IEC, as características B, C e D possuem diferentes faixas de atuação instantânea. Uma curva com uma faixa de atuação magnética mais alta pode tolerar mais corrente de partida, mas também requer a verificação de que a corrente de falta disponível ainda possa operar o dispositivo de proteção dentro das condições exigidas.

Alterar a curva ou a corrente nominal pode afetar a proteção do condutor, a desconexão de falta, a coordenação com dispositivos a montante e a jusante, e a base de conformidade da instalação. Utilize o guia de curvas e tipos de MCB para entender a terminologia e, em seguida, verifique a seleção real por meio de uma avaliação de projeto elétrico.

Por que o MCB desarma apenas quando várias cargas operam juntas

Este padrão sugere fortemente que a demanda combinada é importante, mas não prova que todos os aparelhos conectados estejam em boas condições. Uma carga em deterioração pode consumir mais corrente do que o esperado e levar um circuito, de outra forma aceitável, além do seu limite operacional.

Comece registrando:

• quais cargas estavam operando;
• se algum aquecedor, motor, compressor ou aparelho de alta potência tinha acabado de ligar;
• por quanto tempo o circuito operou antes do desarme;
• se a mesma combinação reproduz o evento;
• se o painel já estava com carga elevada ou aquecido.

Desligar cargas acessíveis não essenciais pode evitar uma recorrência imediata, mas não é uma solução permanente quando a exigência operacional excede regularmente o projeto do circuito. Um eletricista ou projetista de sistemas deve revisar a alocação de carga, a capacidade dos condutores, a classificação do dispositivo de proteção e a necessidade de um circuito dedicado.

Nunca instale um MCB de amperagem mais alta apenas para interromper o disparo. O MCB existente pode estar limitando a corrente para proteger condutores cujo tamanho, método de instalação, agrupamento e classificação de temperatura não foram alterados.

Por que o MCB dispara aleatoriamente ou mais tarde durante o dia

“O disparo ”aleatório" muitas vezes torna-se menos aleatório quando as condições operacionais são registradas. Procure por uma relação com:

• aquecedores controlados por termostato ou equipamentos de aquecimento de água;
• refrigeração, HVAC, bombas ou compressores ciclando automaticamente;
• equipamentos de produção entrando em uma etapa específica do processo;
• equipamentos solares, de armazenamento ou de carregamento alterando o modo de operação;
• chuva, condensação, lavagem ou umidade;
• aumento da temperatura do invólucro ou carga simultânea mais tarde no dia;
• vibração ou movimento afetando fiação ou conexões danificadas.

Um registro de eventos simples deve registrar a hora, as cargas conectadas, o estado operacional, as condições climáticas ou de umidade e se o disparo foi imediato ou retardado. Isso não substitui a medição, mas fornece ao eletricista uma condição reproduzível para investigação.

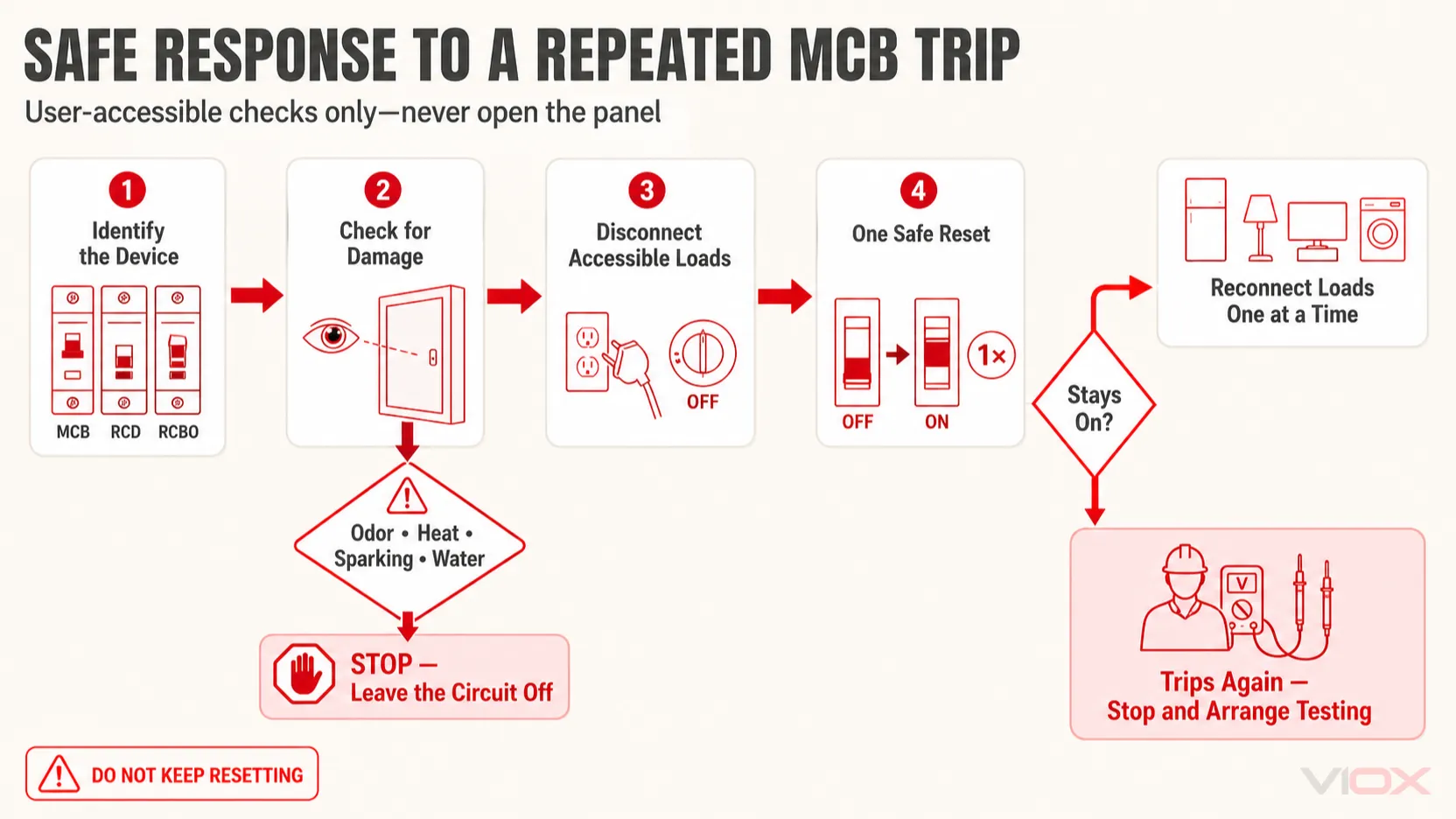

Verificações de segurança antes de uma tentativa de rearme

Estas verificações limitam-se aos controles acessíveis ao usuário normal e às cargas conectadas por plugue. Não remova tampas, não acesse terminais, não utilize equipamentos de teste improvisados nem trabalhe em partes energizadas expostas.

1. Identifique o dispositivo e o circuito afetado. Confirme se o dispositivo operado é um MCB, RCCB/RCD ou RCBO.
2. Observe e escute a partir de uma posição segura. Se houver odor, calor, descoloração, estalos, umidade ou danos, pare.
3. Desligue ou desconecte as cargas acessíveis no circuito afetado. Não manuseie plugues, cabos ou equipamentos molhados danificados.
4. Reinicie apenas se não houver sinais de perigo e a carga acessível suspeita tiver sido removida. Muitos mecanismos de disjuntor devem primeiro ser movidos totalmente para OFF e, em seguida, para ON.
5. Pare se ele desarmar novamente. Não repita a reinicialização para “testar” uma falha persistente.

Para o procedimento completo de rearme mecânico e suas limitações, utilize Como reiniciar um disjuntor.

O que um eletricista qualificado deve verificar

A sequência de teste correta depende do circuito, do dispositivo e do padrão do evento. Ela pode incluir:

Verificação	O que ele pode revelar
Medição de carga e corrente de partida	Sobrecarga sustentada, corrente de partida excessiva, equipamento travado ou um padrão de corrente inconsistente com os dados da carga
Inspeção de condutores, terminais, conexões de barramento e o encaixe do disjuntor	Conexões e componentes soltos, oxidados, descoloridos, com pites ou danificados pelo calor
Testes de resistência de isolamento e de circuito	Fiação com falha, isolamento de equipamento danificado ou uma falha que permanece após a remoção das cargas acessíveis
Comparação térmica sob carga conhecida	Aquecimento anormal em relação a dispositivos e conexões similares operando sob condições comparáveis
Revisão das curvas de tempo-corrente e dados de correção	Se a classificação e a característica do MCB coordenam com a corrente de operação, corrente de partida (inrush), condições ambientais, condutores e corrente de falta disponível
Teste de disparo do disjuntor quando justificado	Se o dispositivo opera dentro da característica do fabricante sob um método de teste controlado

As medições devem ser interpretadas em relação à série exata do MCB, norma declarada, condições de instalação e dados do fabricante. Um tempo de disparo ou temperatura genéricos obtidos de outro produto não são um critério de substituição válido.

Quando o próprio MCB pode estar com defeito

Um MCB pode estar danificado, desgastado, contaminado, instalado incorretamente ou afetado termicamente, mas não deve ser tratado como a primeira explicação para cada disparo repetido. Suspeite mais fortemente do dispositivo quando:

• a corrente do circuito verificada e a corrente de partida estão dentro dos limites de projeto coordenados;
• a fiação e os equipamentos conectados passam nos testes exigidos;
• os terminais e as interfaces de montagem estão corretos e livres de danos;
• as condições ambientais e de agrupamento satisfazem os requisitos do produto;
• o disjuntor apresenta danos mecânicos, descoloração, encaixe precário ou operação anormal;
• testes controlados colocam seu desempenho fora da característica do fabricante.

Não existe uma regra universal de substituição de 25, 30 ou 40 anos para todo MCB. A condição, o regime de falhas, o histórico de manobras, o ambiente de instalação, as instruções do fabricante e os resultados de testes verificados são mais importantes do que uma estimativa de idade sem fundamentação. Consulte Como saber se um disjuntor está com defeito para o fluxo de trabalho específico de verificação da condição do disjuntor.

O que não fazer

• Não continue a rearme um MCB que desarma imediata ou repetidamente.
• Não mantenha a alavanca na posição ON.
• Não o substitua por uma corrente nominal mais alta para suprimir o desarme.
• Não altere a curva de disparo sem verificar a corrente de partida (inrush), a proteção dos condutores, a corrente de falta disponível e o comportamento de desconexão exigido.
• Não ignore o MCB nem substitua por fios, folhas metálicas ou outro condutor improvisado.
• Não abra o quadro de distribuição nem aperte terminais a menos que você seja qualificado e o equipamento tenha sido colocado em um estado seguro verificado.
• Não teste um aparelho com suspeita de defeito em outro circuito.
• Não presuma que um MCB forneça a proteção contra corrente residual de um RCCB, RCBO ou GFCI.

Perguntas Frequentes

Por que meu MCB desarma após 10 minutos?

Um desarme após cerca de 10 minutos geralmente aponta para acúmulo térmico devido a corrente sustentada, mas o tempo por si só não comprova uma sobrecarga. A corrente de carga real, carga anterior, temperatura ambiente, aquecimento de dispositivos adjacentes, conexões e a condição do equipamento também devem ser verificados em relação aos dados de tempo-corrente do fabricante.

Por que um MCB desarma imediatamente quando eu o ligo?

A corrente pode estar entrando na faixa de atuação instantânea do MCB. Um curto-circuito persistente é uma possibilidade, mas uma alta corrente de partida, um motor travado, equipamento danificado, fiação incorreta ou uma característica de dispositivo de proteção inadequada podem produzir um padrão semelhante. Não continue tentando rearmá-lo.

Um MCB com defeito pode continuar desarmando mesmo quando a carga está baixa?

Sim, mas o disjuntor só deve ser considerado suspeito após a verificação da corrente real, dos equipamentos conectados, da fiação, dos terminais, das condições ambientais e da compatibilidade da instalação. Substituir o disjuntor sem encontrar a causa pode deixar a falha real em serviço.

Instalar um MCB maior impedirá o desarme repetido?

Isso pode suprimir o aviso, deixando os condutores ou equipamentos inadequadamente protegidos. Uma classificação superior só é aceitável após a verificação do projeto do circuito, da capacidade dos condutores, das condições de instalação, da carga, da corrente de falta e das normas aplicáveis.

Um MCB desarma devido a fuga de corrente para a terra?

Um MCB padrão não mede corrente residual. Ele pode desconectar uma falta à terra quando a sobrecorrente resultante atinge seu limiar térmico ou instantâneo, mas a proteção adicional contra corrente residual requer um RCCB, RCBO, GFCI ou outro dispositivo apropriado para o sistema e mercado aplicáveis.

Referências Técnicas

• IEC 60898-1: Disjuntores para proteção contra sobrecorrente para instalações domésticas e similares
• Schneider Electric: Determinando por que um disjuntor termomagnético desarma indevidamente
• ABB: Características de proteção de circuitos—Características de disparo de MCB
• Electrical Safety Foundation International: Compreendendo o seu sistema elétrico residencial

O disparo repetido é resolvido removendo ou reparando a causa—não enfraquecendo o ajuste de proteção. Se o circuito não puder ser restaurado após uma tentativa segura com as cargas acessíveis removidas, mantenha-o desligado e providencie testes qualificados. Para a substituição de MCB ou avaliação de aplicação após a falha ter sido identificada, consulte a família de produtos VIOX MCB ou envie os requisitos do circuito e da carga para suporte técnico de seleção.
