Se um relé temporizador para calha DIN não estiver a funcionar, verifique cinco pontos por ordem: alimentação, disparo, função selecionada, contacto de saída e circuito de carga. Isto permite distinguir uma falha real do relé de definições incorretas de atraso na ligação/desligação, problemas no sinal de controlo e falhas na cablagem de saída.
Não substitua o relé apenas porque a carga não funciona. Um indicador de alimentação ligado não prova que a temporização começou, e um clique audível não prova que o contacto de saída está corretamente ligado ou capaz de comutar a carga.
Este guia limita-se a relés temporizadores para calha DIN que operam em retardo na energização ou atraso modo. Os números exatos dos terminais e o comportamento de controlo variam consoante o modelo, por isso utilize o diagrama e o gráfico de temporização fornecidos com o relé como referência final.
Principais conclusões
- Verifique a alimentação nominal diretamente nos terminais do relé antes de testar a sua função de temporização.
- Determine se o relé está configurado para atraso na energização (on-delay) ou atraso na desenergização (off-delay) e identifique o evento que inicia a temporização.
- Verifique se a aplicação utiliza um temporizador acionado pela alimentação ou acionado separadamente.
- Muitos relés de tempo possuem contatos de saída secos; o contato não gera tensão por si só.
- Um clique indica que o mecanismo interno se moveu, mas não prova que o circuito de carga está em boas condições.
- Se um relé de atraso na desenergização (off-delay) desarmar imediatamente, verifique se ele ainda requer alimentação operacional contínua.
- Substitua o relé apenas após a verificação da alimentação externa, do acionamento, da fiação e da carga.
Segurança: Isole o circuito e verifique a ausência de tensão antes de alterar a fiação ou realizar testes de resistência e continuidade. Medições com o circuito energizado devem ser realizadas apenas por pessoal qualificado, utilizando instrumentos adequados e o procedimento local exigido. Nunca utilize o modo de resistência ou continuidade em um circuito energizado.
Tabela de Solução de Problemas de Sintoma para Causa
| Sintoma | Causa provável | O que testar | Ação corretiva |
|---|---|---|---|
| Sem indicador de energia ou resposta | Falta de alimentação, tensão incorreta ou tipo de corrente (CA/CC), terminais de alimentação incorretos, terminal solto | Meça nos terminais de alimentação reais do relé e compare com a sua especificação nominal | Restaure a alimentação correta, corrija a conexão ou substitua o relé se a alimentação especificada estiver presente e ele permanecer inativo |
| O temporizador com retardo na energização (on-delay) liga, mas não inicia a contagem | Falta de sinal de entrada (start), lógica de disparo incorreta, reset ativo, função selecionada incorretamente | Compare a sequência de alimentação e disparo com o diagrama de tempo do modelo | Corrija o sinal de entrada, a condição de reset ou o seletor de função |
| O atraso na energização (on-delay) é concluído, mas a carga permanece desligada | O contato seco não está alimentado, terminal COM/NA incorreto, circuito de carga aberto, falha no contato | Teste o estado do contato isolado e, em seguida, rastreie a tensão da carga | Alimente o COM corretamente, corrija a fiação de saída, repare o circuito de carga ou substitua um relé com falha |
| A saída de atraso na desenergização (off-delay) desliga imediatamente | A alimentação do relé foi removida, modo de atraso na desenergização incorreto, gatilho cabeado incorretamente | Verifique se o modelo requer alimentação contínua durante o atraso | Mantenha a alimentação necessária, corrija a cablagem de disparo ou selecione a arquitetura de atraso na desativação (off-delay) correta |
| A saída de atraso na desativação não liberta | O disparo permanece ativo, terminal COM/NC incorreto, alimentação em paralelo, contacto colado | Verifique o estado do disparo e teste o contacto de saída isolado | Corrija a lógica de controlo ou a cablagem; substitua o relé se o contacto permanecer colado |
| O atraso é demasiado curto, demasiado longo ou inconsistente | Gama incorreta, função incorreta, alimentação ou disparo instável, alteração de configuração não aceite até à reinicialização | Observe ciclos repetidos enquanto monitoriza a alimentação, o disparo, a gama e a configuração do seletor | Selecione a faixa/função correta, estabilize o sinal de controle e reinicie conforme exigido pelo fabricante |
| O relé indica saída ou emite cliques, mas nenhuma tensão chega à carga | O contato seco não possui fonte no COM, contato incorreto selecionado, circuito a jusante aberto | Confirme a fonte no COM e meça através do circuito comutado | Corrija a seleção da fonte e do terminal ou repare o circuito a jusante |

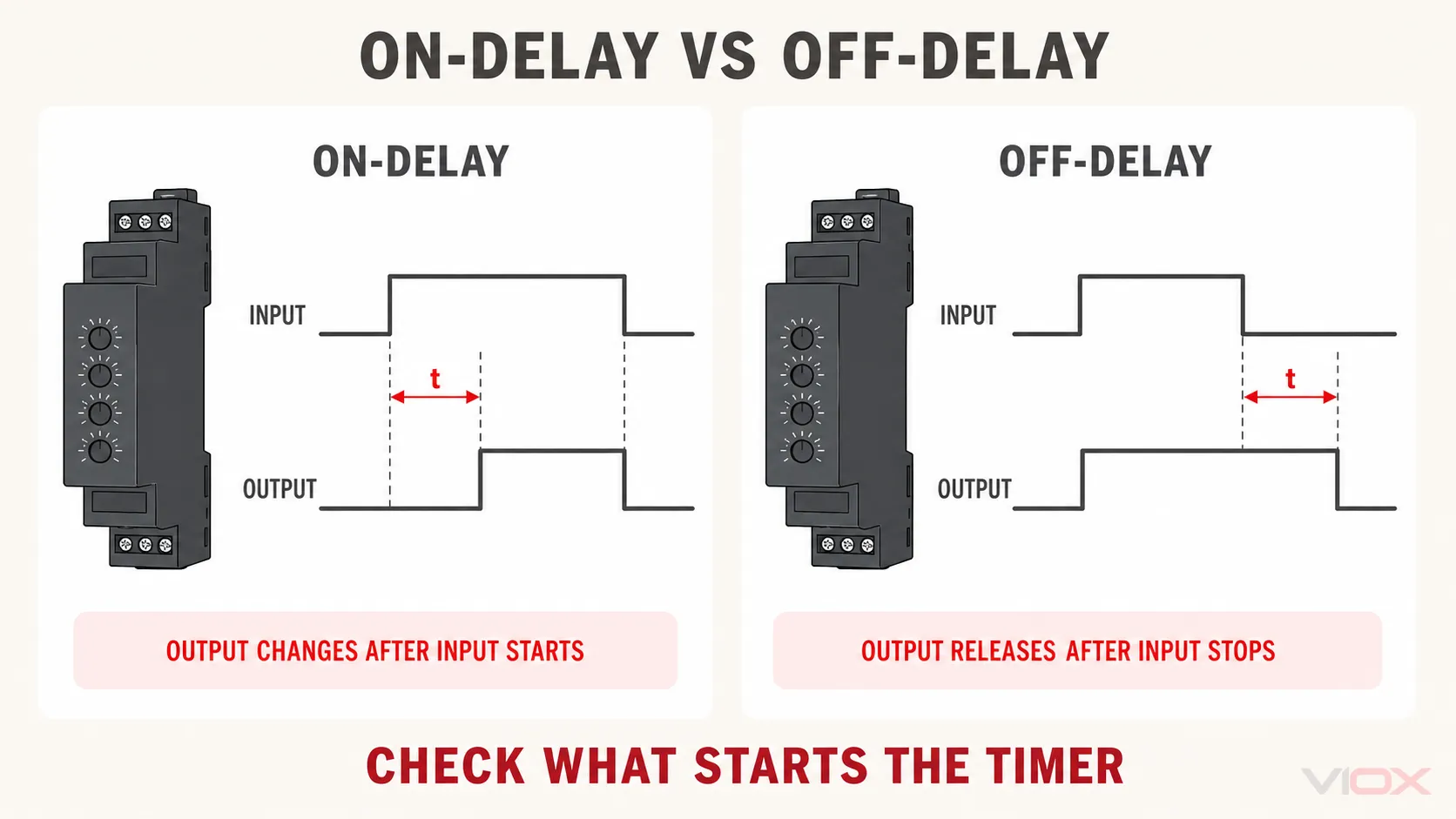

Primeiro confirme a sequência pretendida
Antes de realizar as medições, anote o que o circuito deve fazer.
Sequência de atraso na energização esperada
Numa sequência típica de atraso na ligação (on-delay), o sinal de alimentação ou de arranque torna-se ativo, o relé inicia a contagem do tempo e a saída temporizada apenas muda de estado após o atraso definido ter decorrido. Quando a condição de início é removida, a saída regressa normalmente ao estado inicial de acordo com o comportamento de reposição documentado do modelo.
Se o sinal de disparo desaparecer antes de o atraso terminar, muitos relés de atraso na ligação reiniciam em vez de completarem o ciclo. Por conseguinte, um sinal de controlo curto ou instável pode parecer um temporizador com defeito.
Sequência esperada de atraso na desligação (off-delay)
Numa sequência típica de atraso na desligação, a saída é acionada quando o sinal de início está presente e permanece acionada durante o atraso definido após a remoção desse sinal. No entanto, nem todos os relés de atraso na desligação lidam da mesma forma com a remoção da alimentação.
Alguns modelos necessitam de alimentação contínua e utilizam uma entrada de disparo separada. Outros modelos são especificamente concebidos para temporizar após a remoção da sua alimentação. Se um temporizador de atraso na desligação alimentado continuamente perder a sua própria alimentação, poderá libertar ou reiniciar imediatamente em vez de completar o atraso.
Se a sequência esperada não for clara, reveja a diferença entre temporizadores de atraso na ligação (on-delay) e de atraso na desligação (off-delay) antes de diagnosticar o hardware.

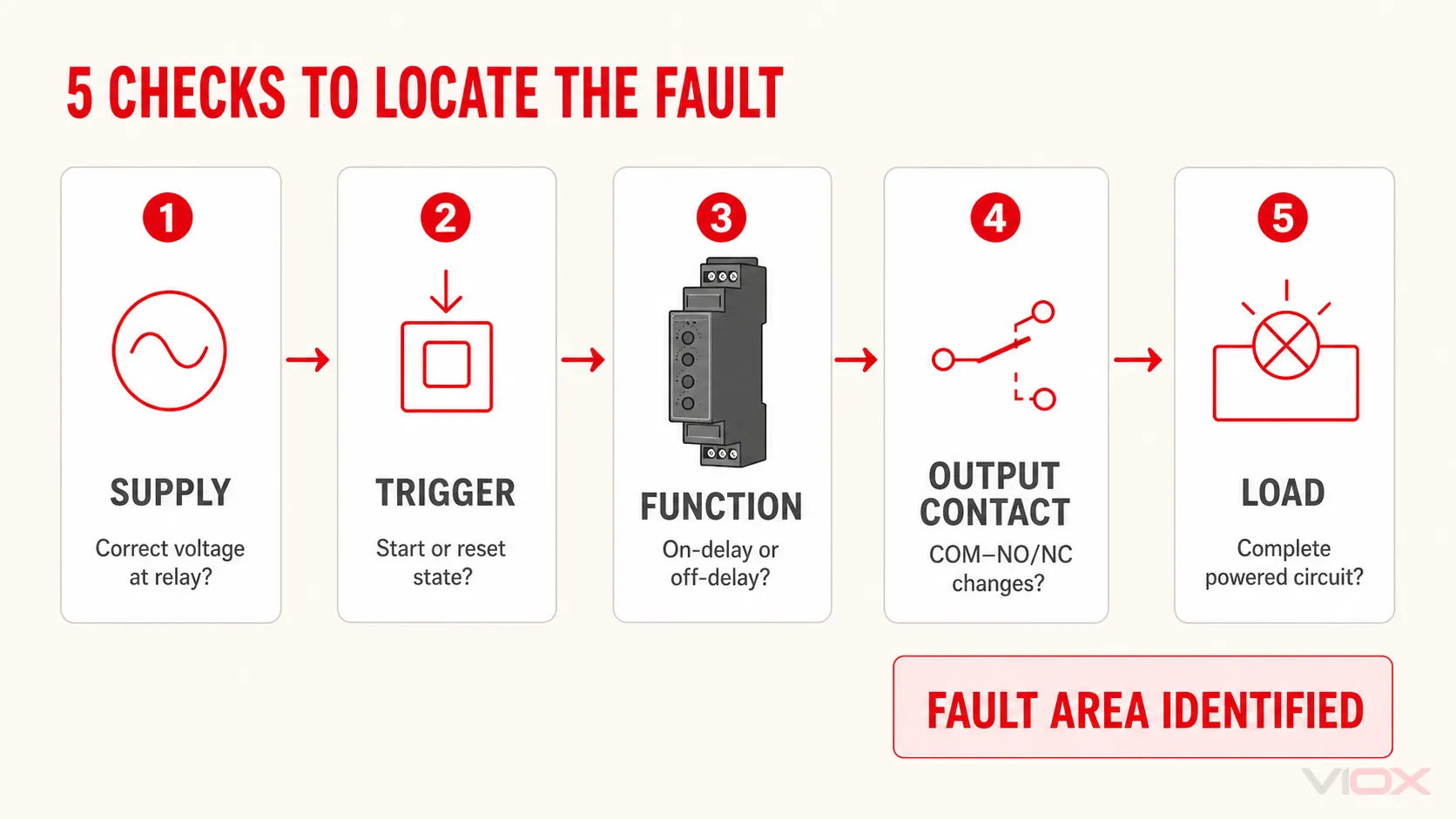

Cinco verificações que localizam a maioria das falhas em relés temporizadores
1. A alimentação correta está presente no relé?
Leia a tensão nominal e o requisito de CA/CC no modelo específico. Em seguida, meça diretamente nos terminais de alimentação designados.
Não confie apenas em uma medição no transformador de controle, na fonte de alimentação ou no bloco de terminais a montante. Um fusível aberto, condutor solto, contato de controle ou falha no terminal pode impedir que a alimentação chegue ao relé.
Se a alimentação especificada estiver estável nos terminais corretos, mas o relé para trilho DIN não apresentar resposta, isole o circuito e inspecione a conexão do terminal e o invólucro quanto a descoloração, rachaduras, odor ou outros danos. O relé pode precisar de substituição, mas a causa de qualquer dano também deve ser corrigida.
2. A entrada de partida ou gatilho está no estado correto?
Alguns relés temporizadores para trilho DIN iniciam a contagem de tempo quando sua alimentação operacional é aplicada. Outros permanecem energizados e requerem uma entrada de controle separada. Essa entrada pode exigir tensão comutada ou um sinal de contato, dependendo do modelo.
Compare a sequência medida com o diagrama de temporização do fabricante:
- O sinal de partida chega à entrada correta?
- O sinal está referenciado ao terminal comum correto?
- Ele permanece estável por tempo suficiente para que o ciclo de atraso na energização (on-delay) termine?
- Existe uma entrada de reset ativa?
- Um sensor, uma saída de controlador lógico programável ou um contato de controle mudam de estado inesperadamente?
Uma medição feita apenas antes ou depois do ciclo da máquina pode não detectar uma queda breve. Observe a alimentação e o acionamento enquanto a falha ocorre.
3. A função correta de atraso na energização (on-delay) ou atraso na desenergização (off-delay) está selecionada?
Um relé temporizador multifunção pode estar eletricamente íntegro, mas comportar-se incorretamente por ter a função errada selecionada. Confirme o código da função na legenda e no manual, em vez de presumir o significado do símbolo.
Verifique também o intervalo de tempo e o multiplicador. A posição do seletor só tem significado quando combinada com a escala de segundos, minutos, horas ou intervalo selecionado.
Alguns temporizadores eletrônicos aplicam alterações de função ou intervalo apenas após uma reinicialização ou ciclo de energia. Siga o procedimento de configuração do fabricante e não mova os seletores de função enquanto estiverem energizados, a menos que a documentação permita.
4. O contato de saída realmente muda de estado?
Após isolar o circuito, identifique os terminais comum (COM), normalmente aberto (NA) e normalmente fechado (NF) a partir do diagrama exato do relé. Desconecte a saída o suficiente para evitar leituras falsas através do circuito conectado e, em seguida, compare o estado do contato antes e depois de um ciclo de temporização controlado.
Este teste determina se a lógica de temporização atinge o estágio de saída. No entanto, um teste de continuidade por si só não prova que o contato funciona corretamente sob sua carga real. Um contato danificado pode parecer aceitável com a corrente do multímetro, mas falhar ao comutar uma bobina real ou outra carga.
5. O circuito de carga está completo e alimentado corretamente?
Muitos relés de tempo utilizam contatos secos. Estes contactos funcionam como um interruptor isolado e não geram tensão de saída. Uma fonte externa deve ser ligada ao terminal COM antes que o terminal NO ou NC possa transmitir essa fonte para a carga.
Se o contacto mudar de estado corretamente, verifique o circuito completo da carga:
- fonte para o terminal COM;
- saída NO ou NC para a carga;
- retorno da carga ou neutro;
- dispositivos de proteção e seccionamento;
- relé intermédio, contactor ou entrada do controlador;
- cablagem de campo e a própria carga.
Para convenções de terminais e exemplos de circuitos, consulte o guia de diagramas de fiação de relés de tempo da VIOX.
Relé de retardo na energização (On-Delay) não funciona
A temporização de retardo na energização nunca inicia
Se o relé possui alimentação, mas a temporização nunca começa, a falha mais provável está no sinal de iniciação ou na seleção da função.
Verifique se o modo selecionado inicia a partir da alimentação ou de um gatilho separado. Confirme se o gatilho chega ao terminal correto e se uma entrada de reset não está mantendo o temporizador inativo. Se o gatilho provém de um sensor ou saída de controlador, verifique se o tipo de sinal é compatível com a entrada do relé.
Se o gatilho correto e estável estiver presente, mas o relé não apresentar a resposta de temporização documentada, reinicie o relé conforme as instruções do fabricante. A falha persistente aponta, então, mais fortemente para o próprio temporizador.
O retardo na energização reinicia continuamente antes da conclusão
Reinícios repetidos geralmente indicam interrupção na alimentação, queda do gatilho, repique de contato ou uma condição de reset ativa. Monitore esses sinais durante todo o período de retardo, em vez de testá-los apenas em repouso.
Se o problema ocorrer quando outro contator ou carga for acionado, verifique a alimentação de controle, as conexões dos terminais, a perturbação de comutação e a lógica de controle. Não adicione componentes de supressão com valores presumidos; siga as instruções dos fabricantes do dispositivo conectado e do temporizador.
O atraso na energização (on-delay) é concluído, mas a saída não comuta a carga.
Separe a operação interna do fluxo de energia externo:
- Confirme a indicação de saída ou a ação mecânica temporizada.
- Verifique se os terminais COM e NO estão corretos.
- Confirme se a fonte externa necessária chega ao terminal COM.
- Teste se o contato COM–NO muda de estado após o atraso.
- Rastreie o circuito a partir do terminal NO, passando pela carga e seu caminho de retorno.
Se o contato não mudar de estado após um ciclo de temporização válido, o relé pode estar com defeito. Se ele mudar de estado sem a carga, mas falhar durante a operação, investigue o ciclo de trabalho da carga, a corrente de partida (inrush), a queda de tensão na fiação e se é necessário um dispositivo intermediário com classificação adequada.
Relé de retardo na desenergização (Off-Delay) não funciona
O retardo na desenergização desliga imediatamente
Primeiro, determine o que foi removido: o sinal de disparo ou a própria alimentação operacional do relé.
Se o modelo for um temporizador de retardo na desenergização alimentado continuamente e acionado por sinal, remover sua alimentação operacional pode impedi-lo de completar o retardo. Restaure a alimentação contínua necessária e comute apenas a entrada de disparo designada.
Se a alimentação permanecer presente, confirme se a função de retardo na desenergização correta está selecionada e se o disparo muda de estado na direção mostrada pelo diagrama de tempo.
O retardo na desenergização não inicia a contagem quando o disparo é removido
Verifique se o disparo realmente atinge seu estado inativo no terminal do relé. Uma saída de controlador, sensor eletrônico, erro de fiação ou alimentação não intencional pode manter a entrada ativa mesmo quando o comando da máquina parece estar desligado.
Confirme também se o modo selecionado é de atraso no desligamento (true off-delay) e não de atraso no ligamento (on-delay). Se o relé receber a transição correta, mas não iniciar o ciclo documentado, reinicie-o de acordo com o manual e repita o teste.
A saída de atraso no desligamento nunca desativa
Uma saída que permanece ativa após o atraso pode resultar de:
- o gatilho permanecer ativo;
- uso de COM–NC em vez de COM–NO;
- uma alimentação em paralelo contornando o contato do temporizador;
- faixa ou configuração de atraso incorreta;
- um contato soldado ou mecanicamente travado.
Isole o circuito e teste o contato do temporizador independentemente da cablagem em paralelo. Se o contato permanecer fechado após a conclusão da sequência documentada, substitua o temporizador e verifique se a carga conectada excedeu ou era inadequada para a capacidade de comutação do contato.
Quando o relé emite um clique, mas a carga não opera
Um clique audível significa que o mecanismo do relé se moveu; isso não prova que há tensão presente na saída.
As verificações mais comuns são:
- O contato é um contato seco?
- A fonte externa está conectada ao COM?
- A carga está conectada ao terminal NA ou NF pretendido?
- O contato muda de estado quando isolado e testado?
- O circuito a jusante está completo?
Se o COM não tiver fonte, o terminal comutado não terá tensão de saída, mesmo quando o relé operar corretamente. Esta é uma condição de cablagem, não uma falha do temporizador.
Por que o atraso está incorreto ou instável
Antes de avaliar a precisão da temporização, elimine problemas de configuração e controlo:
- modo de atraso na ligação/desligação (on-delay/off-delay) incorreto;
- intervalo de tempo ou multiplicador incorreto;
- seletor ou dial entre posições;
- alteração de função que requer reinicialização ou ciclo de energia;
- alimentação instável;
- transições de disparo repetidas;
- condições de aplicação fora da especificação do produto.
Registre vários ciclos completos enquanto observa a alimentação e o disparo. Se as entradas permanecerem estáveis e o atraso repetido estiver fora da especificação publicada do modelo exato, a substituição pode ser apropriada.
Não aplique uma tolerância de temporização universal. A precisão, repetibilidade, tempo de reinicialização e comportamento de ajuste dependem do relé de tempo específico.
Quando substituir o relé de tempo
Substitua o relé quando o circuito circundante tiver sido verificado e uma das seguintes condições permanecer repetível:
- nenhuma operação com a alimentação especificada presente;
- sem resposta de temporização com a função correta e disparo válido;
- o contato de saída não altera o estado após um ciclo de temporização concluído;
- o contato permanece mecanicamente travado;
- a temporização está fora da especificação publicada do modelo sob condições válidas;
- presença de rachaduras visíveis, descoloração, odor ou danos por calor.
Antes de selecionar uma substituição, verifique:
| Item de substituição | Verificação necessária |
|---|---|
| Alimentação | Tensão e tipo de corrente (AC/DC) |
| Função de temporização | Atraso de ligação (on-delay), desligamento (off-delay) ou ambos necessários |
| Método de disparo | Alimentação iniciada pelo comando ou controlada separadamente |
| Intervalo de tempo | Atraso necessário e resolução de ajuste |
| Saída | Configuração COM/NA/NF e número de contatos |
| Carga | Capacidade nominal dos contatos e adequação para a carga de comutação real |
| Instalação | Formato para trilho DIN, dimensões do módulo e disposição dos terminais |
| Comportamento de rearme | Resposta à remoção do gatilho e interrupção da alimentação |
O guia de seleção de relés temporizadores da VIOX fornece o próximo passo quando uma especificação de substituição é necessária.
Lista de Verificação de Diagnóstico Rápido
- [1] Confirme o número completo do modelo e a alimentação nominal.
- [2] Meça a alimentação nos terminais do relé.
- [3] Identifique se o modo é de atraso na energização (on-delay) ou atraso na desenergização (off-delay).
- [4] Confirme se a temporização inicia a partir da alimentação ou de um gatilho separado.
- [5] Monitore o gatilho durante o ciclo completo.
- [6] Verifique a faixa de tempo, o multiplicador e o ajuste.
- [7] Aplique qualquer reinicialização exigida pelo fabricante após alterar as configurações.
- [8] Identifique COM, NA e NF a partir do diagrama específico.
- [9] Teste o estado do contato isolado com segurança.
- [10] Confirme se o contato seco recebe uma fonte externa no COM.
- [11] Rastreie a carga a jusante e o caminho de retorno.
- [12] Substitua o relé apenas após a verificação do circuito externo.
Perguntas Frequentes
Por que meu relé de retardo na energização está alimentado, mas não está contando o tempo?
O modo selecionado pode exigir uma entrada de partida separada, o gatilho pode estar ausente ou instável, uma entrada de reinicialização pode estar ativa ou a função incorreta pode estar selecionada. Compare a sequência de entrada medida com o diagrama de temporização do modelo exato.
Por que meu relé de retardo na desenergização (off-delay) desliga assim que a energia é removida?
Alguns relés de retardo na desenergização exigem alimentação contínua e iniciam seu retardo apenas quando um gatilho separado é removido. Se a sua própria alimentação desaparecer, eles podem reiniciar imediatamente. Verifique se a aplicação requer um retardo de sinal ou um dispositivo projetado especificamente para temporização após a perda de energia.
Por que o relé faz o clique, mas não produz tensão de saída?
Sua saída pode ser um contato seco. Um contato seco não gera tensão; ele conecta o COM ao NA ou NF. Confirme se a fonte externa correta está conectada ao COM e se o contato pretendido fecha.
Um multímetro pode testar um relé temporizador?
Sim. Uma pessoa qualificada pode medir os sinais de alimentação e controle e testar a continuidade de contatos isolados e desenergizados. Um resultado de continuidade por si só não prova que o contato comutará sua carga real corretamente.
Como sei se o temporizador ou a fiação falhou?
Teste por etapas. Se a alimentação e o disparo corretos estiverem presentes, a função selecionada estiver correta, mas o contato de saída não seguir a sequência de temporização documentada, é provável que o temporizador esteja com defeito. Se o contato mudar de estado corretamente, é mais provável que a falha esteja na fonte externa, na fiação de saída ou no circuito de carga.
Conclusão
A solução de problemas em um relé temporizador para trilho DIN é mais rápida quando os comportamentos de atraso na energização (on-delay) e atraso na desenergização (off-delay) são verificados separadamente. Verifique a alimentação, identifique o evento que inicia a temporização, confirme a função e a faixa selecionadas, teste o contato de saída e, em seguida, rastreie o circuito de carga.
Esta sequência detecta as falhas mais comuns que não são do dispositivo: disparos instáveis, interrupção da alimentação de controle, seleção incorreta de on-delay/off-delay, contatos secos sem alimentação, fiação NA/NF incorreta e circuitos de carga abertos. Se o circuito externo estiver correto e o relé ainda falhar na sequência de temporização documentada, avalie um relé temporizador VIOX de substituição compatível.
