Dlaczego prąd rozruchowy silnika ma znaczenie (i kosztuje Cię pieniądze)
Kiedy trójfazowy silnik indukcyjny uruchamia się bezpośrednio online (DOL), pobiera 5-8 razy większy prąd znamionowy przez kilka sekund. Dla silnika 30kW oznacza to brutalny udar prądowy 150-240A, który:
- Powoduje uciążliwe wyłączenia wyłączników w niedowymiarowanych instalacjach
- Powoduje spadki napięcia wpływające na wrażliwe urządzenia na tej samej szynie
- Powoduje kumulację naprężeń termicznych na uzwojeniach silnika, skracając żywotność o 20-30%
- Narusza umowy przyłączeniowe z zakładem energetycznym dla silników powyżej 7,5kW w wielu regionach
Rozruszniki gwiazda-trójkąt rozwiązują ten problem, ograniczając prąd rozruchowy do 1,8-2,5× prądu znamionowego—redukcja o 65%, która zwraca się w postaci uniknięcia przestojów i wydłużenia żywotności sprzętu.
Co to jest rozruch gwiazda-trójkąt?
Rozrusznik gwiazda-trójkąt to metoda rozruchu ze zmniejszonym napięciem , która wykorzystuje konfigurację dwuuzwojeniową silników trójfazowych. Oto fizyka w 30 sekund:
Konfiguracja gwiazdy (Y): Uzwojenia silnika połączone szeregowo otrzymują 1/√3 (58%) napięcia liniowego, wytwarzając 1/3 momentu obciążenia ale pobierając tylko 1/3 prądu rozruchowego DOL.
Konfiguracja trójkąta (Δ): Uzwojenia połączone równolegle otrzymują pełne napięcie liniowe, dostarczając 100% znamionowego momentu obrotowego i prądu.
Rozrusznik automatycznie przełącza się z gwiazdy → w trójkąt po ustawionym opóźnieniu (zwykle 5-15 sekund), umożliwiając płynne przyspieszenie silnika przed przełączeniem na pełną moc.
Dlaczego to ma znaczenie dla Twoich projektów
Dla firm EPC zajmujących się energią słoneczną: Przy doborze falowników i sprzęgów AC, rozruch gwiazda-trójkąt zapobiega fałszywym wyłączeniom spowodowanym udarem prądowym pompy lub sprężarki. Pompa 22kW na falowniku 30kW? Żaden problem z gwiazda-trójkąt—ale wyłączy się natychmiast na DOL.
Dla producentów szaf sterowniczych: Gwiazda-trójkąt to złoty środek między kosztem a wydajnością:
- 40% tańszy niż VFD dla aplikacji o stałej prędkości
- Zero harmonicznych (w przeciwieństwie do VFD, które wymagają drogich filtrów)
- Wymaga tylko standardowych komponentów—bez zastrzeżonych części zamiennych
Podstawowe komponenty: Strategia BOM VIOX

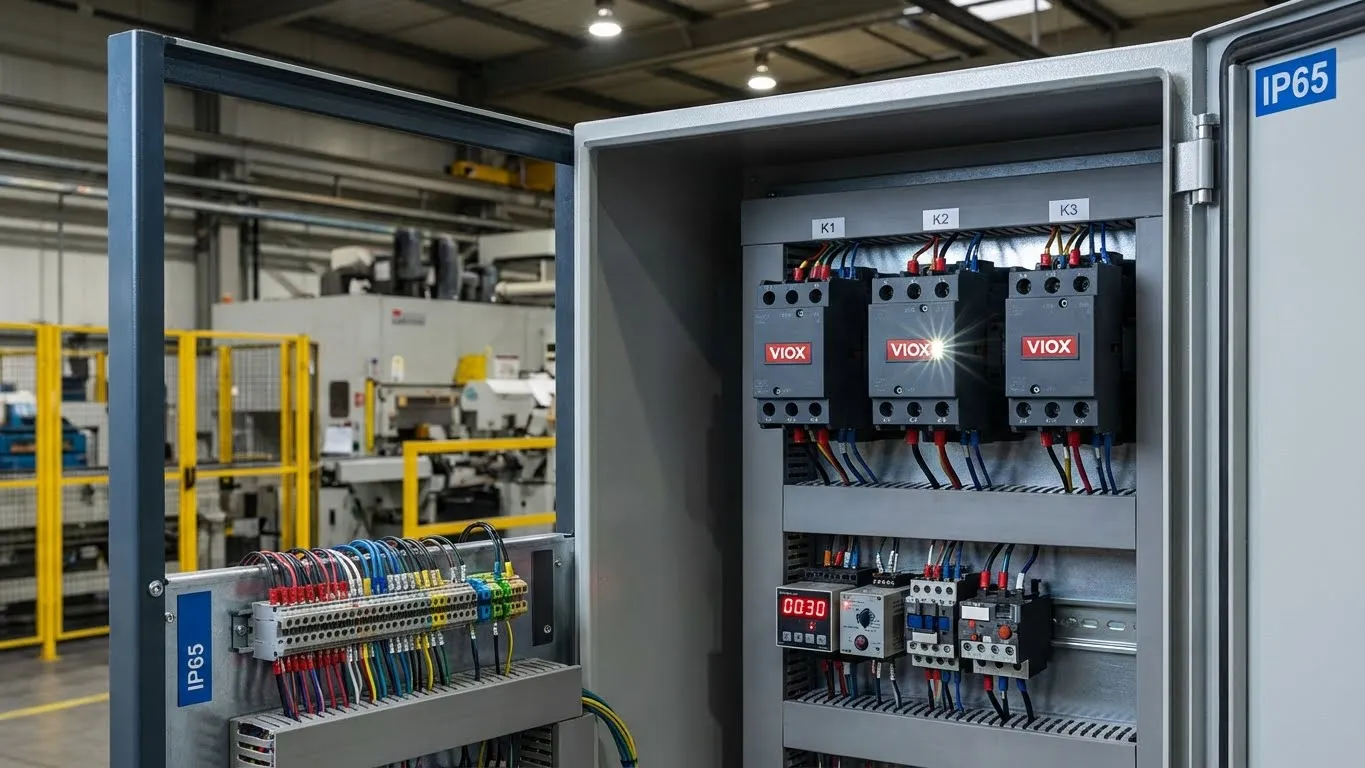

Kompletny rozrusznik gwiazda-trójkąt wymaga 6 podstawowych komponentów. Oto kluczowy wgląd, którego brakuje większości przewodników: możesz strategicznie zmniejszyć rozmiar komponentów bez narażania bezpieczeństwa.
Podział komponentów
| Komponent | Funkcja | Zasada wymiarowania | Przykład części VIOX |
|---|---|---|---|
| Stycznik główny (K1) | Podłącza silnik do zasilania | Znamionowa kategoria AC3 ≥ prąd pełnego obciążenia silnika (FLC) | VX-CJX2-6511 (65A) |
| Stycznik gwiazdy (K2) | Tworzy połączenie Y podczas rozruchu | Znamionowa kategoria AC3 ≥ 0,58× prąd pełnego obciążenia silnika (FLC) | VX-CJX2-4011 (40A) |
| Stycznik trójkąta (K3) | Tworzy połączenie Δ przy pełnej prędkości | Znamionowa kategoria AC3 ≥ prąd pełnego obciążenia silnika (FLC) | VX-CJX2-6511 (65A) |
| Przekaźnik czasowy | Kontroluje czas przełączania | Regulowane opóźnienie 5-15s | VX-H3CR-A8 |
| Zabezpieczenie termiczne | Ochrona silnika | Ustawione na prąd znamionowy silnika | VX-LR2-D3353 |
| Wyłącznik automatyczny | Ochrona przed zwarciem | Moc silnika zgodnie z tabelami NEC | VX-DZ47-63 C63 |
Zestawienie kosztów (przykład silnika 30kW):
- Stycznik główny (65A): 145 PLN
- Stycznik gwiazdy (40A): 132 PLN
- Stycznik Delta (65A): $45
- Przekaźnik czasowy: $28
- Przeciążenie termiczne: $35
- Wyłącznik automatyczny: $18
- Razem: $203 vs. $850+ dla falownika 30kW
Sztuczka z doborem mniejszego stycznika gwiazdy
Oto inżynierski wgląd, który pozwala zaoszczędzić 20% na kosztach komponentów:
Podczas połączenia w gwiazdę, każde uzwojenie silnika przenosi tylko 1/√3 prądu fazowego. Oznacza to:
- K2 (stycznik gwiazdy) może być dobrany na 58% prądu znamionowego silnika (FLC)
- K3 (stycznik delta) musi odpowiadać prądowi znamionowemu silnika (FLC), ponieważ przełącza pod pełnym obciążeniem
Przykład dla silnika 30kW/400V (FLC = 57A):
- K1 i K3: styczniki 65A (kategoria AC3)
- K2: stycznik 40A jest wystarczający (57A × 0.58 = 33A)
Zrozumienie Kategorie użytkowania styczników AC3 są tutaj kluczowe — nigdy nie używaj styczników o kategorii AC1 do rozruchu silnika.
Kompletne schematy połączeń
Obwód mocy (połączenia trójfazowe)
Krytyczne uwagi dotyczące okablowania:
- Zaciski silnika U2, V2, W2 (końce uzwojeń) muszą być dostępne — standard dla silników o mocy >5.5kW
- Nigdy nie zamykaj K2 i K3 jednocześnie— to powoduje zwarcie między fazami
- Zabezpieczenie termiczne F2 musi chronić wspólną ścieżkę (między K1 a silnikiem), a nie poszczególne uzwojenia
Obwód sterowania (logika niskonapięciowa)
Sekwencja logiki sterowania:
- Naciśnij START: K1 zostaje zasilony → styk pomocniczy K1 (13-14) podtrzymuje → K2 zostaje zasilony (tryb gwiazdy)
- Po opóźnieniu czasowym: Styki K1T przełączają się → K2 zostaje odłączony, K3 zostaje zasilony (tryb trójkąta)
- Naciśnij STOP: K1 zostaje odłączony → cały obwód resetuje się
Zabezpieczenia blokujące:
- Styk normalnie zamknięty K2 (21-22) szeregowo z cewką K3
- Styk normalnie zamknięty K3 (21-22) szeregowo z cewką K2
- To zapewnia mechaniczną niemożliwość jednoczesnego zamknięcia
Aby uzyskać szczegółowe omówienie zasad okablowania przekaźnika czasowego, zobacz nasz dedykowany przewodnik.
Przewodnik doboru: Obliczenia w rzeczywistych warunkach
Moc silnika a dobór komponentów (400V, 50Hz)
| Moc silnika | Prąd znamionowy | Dobór K1/K3 | Dobór K2 | Breaker (Wyłącznik) | Zabezpieczenie termiczne |
|---|---|---|---|---|---|
| 15kW | 29A | 32A (AC3) | 20A (AC3) | C40 | 30-32A |
| 22kW | 42A | 50A (AC3) | 25A (AC3) | C63 | 40-44A |
| 30kW | 57A | 65A (AC3) | 40A (AC3) | C80 | 55-60A |
| 45kW | 85A | 95A (AC3) | 50A (AC3) | C125 | 80-88A |
| 55kW | 105A | 115A (AC3) | 65A (AC3) | C160 | 100-110A |
Obniżenie wartości znamionowej napięcia: Dla systemów 380V, pomnóż prądy przez 1.05. Dla 440V, pomnóż przez 0.91.
Ogólne zasady ustawiania timera
Przełączenie gwiazda → trójkąt musi nastąpić po osiągnięciu przez silnik 85-90% prędkości znamionowej (zazwyczaj 5-15 sekund w zależności od bezwładności obciążenia):
- Lekkie obciążenia (wentylatory, pompy odśrodkowe): 5-8 sekund
- Średnie obciążenia (przenośniki, sprężarki): 8-12 sekund
- Ciężkie obciążenia (kruszarki, pompy tłokowe): 12-15 sekund
Ostrzeżenie: Zbyt wczesne przełączenie powoduje wtórny skok prądu (4-5× FLC), co niweczy cel. Monitoruj prędkość silnika za pomocą tachometru podczas uruchamiania.
Strategia doboru komponentów
Kiedy wybrać każdą klasę stycznika
Zrozumienie różnica między stycznikami a przekaźnikami jest fundamentalna, ale oto wskazówki dotyczące konkretnie silników:
Kategoria AC3 (Przełączanie silników):
- Zdolność wyłączania: 6-10× prąd znamionowy
- Trwałość elektryczna: 100 000-200 000 operacji
- Użyj do: K1, K2, K3 we wszystkich rozrusznikach silnikowych
Kategoria AC1 (Obciążenia rezystancyjne):
- Zdolność wyłączania: Tylko 1.5× prąd znamionowy
- Nigdy nie używaj do rozruchu silnika—styki zespawają się po 50-100 uruchomieniach
Dobór zabezpieczenia termicznego
Przekaźniki przeciążeniowe termiczne musi być ustawiony na prąd znamionowy silnika, a nie prąd znamionowy stycznika. Częste błędy:
- ❌ Ustawienie na 1.25× FLC silnika (to jest dobór wyłącznika, a nie zabezpieczenia przeciążeniowego)
- ❌ Używanie zintegrowanych zabezpieczeń przeciążeniowych stycznika bez oddzielnej regulacji
- ✅ Regulowany zakres obejmujący 90-110% prądu znamionowego
- ✅ Wyzwalanie klasy 10 dla silników z normalnymi czasami rozruchu (<10s)
Tabela porównawcza: Gwiazda-Trójkąt vs. Alternatywy
| Parametr | Rozrusznik bezpośredni (DOL) | Rozrusznik gwiazda-trójkąt | Przemiennik częstotliwości (VFD) (Stała prędkość) | Softstart |
|---|---|---|---|---|
| Prąd rozruchowy | 5-8× FLC | 1.8-2.5× FLC | 1.5-2× FLC | 2-4× FLC |
| Moment rozruchowy | 100% | 33% (może zawieść przy dużych obciążeniach) | 100% | 50-80% |
| Koszt komponentów (30kW) | $65 | $203 | $850+ | $420 |
| Czas instalacji | 2 godziny | 4 godziny | 6 godzin | 3 godziny |
| Typowe punkty awarii | Brak (prosty) | Przekaźnik czasowy, styki K2/K3 | Moduł zasilania, PCB | Tyrystor, wentylator chłodzący |
| Harmoniczne | Nic | Nic | THD 15-40% (wymaga filtrów) | Minimalny |
| Częstotliwość konserwacji | Rocznie | Rocznie | Kwartalny | Półroczny |
| Wymagania dotyczące kabla silnikowego | 6-żyłowy (3+PE) | 6-żyłowy (6+PE) | 4-żyłowy (3+PE) | 4-żyłowy (3+PE) |
| Najlepsza aplikacja | <7.5kW lub nieograniczony prąd rozruchowy OK | 7.5-75kW stała prędkość | Zmienna prędkość krytyczna | Priorytet łagodnego rozruchu |
Analiza Kosztów i Korzyści (5-letni TCO dla silnika 30kW):
- Gwiazda-Trójkąt: $203 z góry + $50/rok konserwacji = $453 łącznie
- Falownik (VFD): $850 z góry + $180/rok konserwacji + $200 filtr harmonicznych = $2,150 łącznie
Dla aplikacji ze stałą prędkością, układ gwiazda-trójkąt zapewnia 79% oszczędności kosztów bez kompromisów w wydajności.
Częste Błędy i Rozwiązywanie Problemów
Błędy Projektowe Powodujące Awarie
1. Zły Czas Opóźnienia Timera (40% problemów w terenie)
Objaw: Duży skok prądu podczas przejścia Gwiazda → Trójkąt, uciążliwe wyzwalanie wyłączników.
Przyczyna: Timer ustawiony <5 sekund dla obciążeń o dużej bezwładności. Prędkość silnika osiąga tylko 60-70% przed przełączeniem.
Naprawić: Wydłużyć do 12-15 sekund. Sprawdzić miernikiem cęgowym podczas przejścia - prąd powinien spaść do 1.2× FLC przed przełączeniem.
2. Brak Blokad (25% awarii podczas uruchomienia)
Objaw: Głośny huk, przepalone bezpieczniki, uszkodzone styczniki.
Przyczyna: Zarówno K2, jak i K3 zamknięte jednocześnie z powodu braku mechanicznej/elektrycznej blokady.
Naprawić:
- Dodać normalnie zamknięte styki pomocnicze, jak pokazano na schemacie sterowania
- Rozważyć styczniki z wbudowanymi blokadami mechanicznymi (seria VIOX VX-CJX2-IK)
3. Zbyt Mały Stycznik Gwiazdy (15% przedwczesnych awarii)
Objaw: Styki K2 zespawane po 6-12 miesiącach.
Przyczyna: Użyto 50% FLC silnika zamiast zasady 58%. Marginalne podczas zimnych startów.
Naprawić: Zmodernizować K2 do następnego standardowego rozmiaru. Dla silnika 57A użyć stycznika 40A (nie 32A).
4. Silnik Niekompatybilny z Układem Gwiazda-Trójkąt
Objaw: Rozrusznik działa, silnik nie startuje.
Przyczyna: Zaciski silnika wyprowadzają tylko U1, V1, W1 (konfiguracja tylko w trójkącie).
Naprawić: Sprawdzić, czy tabliczka znamionowa silnika pokazuje “Δ/Y” lub “400V/690V”. Jeśli nie, układ gwiazda-trójkąt jest niemożliwy - zamiast tego użyć softstartu.
Schemat Diagnostyczny
Pytania i odpowiedzi
Jaka jest różnica między rozruchem gwiazda-trójkąt a rozruchem bezpośrednim (DOL)?
Bezpośredni Rozruch (DOL) podłącza silnik przy pełnym napięciu natychmiast, pobierając 5-8× prądu znamionowego. Układ Gwiazda-Trójkąt uruchamia silnik przy 58% napięcia (1/√3), ograniczając prąd rozruchowy do 1.8-2.5× FLC. Kompromis: Układ gwiazda-trójkąt zapewnia tylko 33% momentu rozruchowego, więc nie będzie działać dla obciążeń o dużej bezwładności, takich jak załadowane przenośniki lub sprężarki tłokowe.
Czy mogę stosować rozruch gwiazda-trójkąt dla silników wszystkich rozmiarów?
Praktyczny zakres: 7.5kW do 75kW. Poniżej 7.5kW, DOL jest wystarczający i tańszy. Powyżej 75kW, naprężenia mechaniczne przejścia Gwiazda → Trójkąt stają się problematyczne - preferowane są falowniki lub rozruszniki transformatorowe. Dodatkowo, silniki muszą mieć sześć dostępnych zacisków (U1/U2, V1/V2, W1/W2).
Na jaki czas powinien być ustawiony timer gwiazda-trójkąt?
Ogólna zasada: 5-15 sekund, ale zweryfikować podczas uruchomienia:
- Miernik cęgowy na dowolnym zacisku silnika podczas rozruchu
- Prąd powinien spaść z szczytu rozruchowego do 1.2-1.5× FLC przed upływem czasu timera
- Jeśli prąd jest nadal wysoki podczas przełączania, wydłużyć czas timera o 2-3 sekundy
Lekkie obciążenia (wentylatory, pompy odśrodkowe): 5-8s
Średnie obciążenia (przenośniki, sprężarki): 8-12s
Ciężkie obciążenia (kruszarki, pompy tłokowe): 12-15s
Co się stanie, jeśli styczniki gwiazdy i trójkąta zamkną się jednocześnie?
Natychmiastowe zwarcie. L1, L2, L3 są bezpośrednio połączone przez uzwojenia silnika, tworząc zwarcie międzyfazowe. To spowoduje:
- Zespawanie styków stycznika nie do naprawienia
- Wyzwolenie wyłączników nadprądowych (jeśli są prawidłowo dobrane)
- Potencjalne uszkodzenie izolacji silnika od prądu zwarciowego (10-20kA)
Zapobieganie: Zawsze używać blokad elektrycznych (styki pomocnicze NC) oraz blokady mechaniczne, gdzie dostępne.
Dlaczego mój układ rozruchu gwiazda-trójkąt powoduje wyzwolenie wyłącznika podczas przełączania?
Dwie częste przyczyny:
1. Zbyt krótki czas opóźnienia: Silnik wciąż przyspiesza (70-80% prędkości) podczas przełączania. Nagłe ponowne podłączenie w układzie Delta powoduje 3-4 krotny skok prądu. Naprawić: Wydłuż czas opóźnienia do 12-15 sekund.
2. Stycznik gwiazdy zespawany w pozycji zamkniętej: Jeśli K2 nie otworzy się, przełączenie na K3 powoduje zwarcie opisane powyżej. Naprawić: Wymień K2, sprawdź przyczynę zespawania (zbyt mały rozmiar? Dostał się kurz?).
Czy rozruszniki gwiazda-trójkąt mogą obsługiwać silniki nawrotne?
Nie bezpośrednio. Standardowe rozruszniki gwiazda-trójkąt zapewniają sterowanie tylko w jednym kierunku. Dla nawrotu:
- Dodaj parę styczników kierunku obrotów (przód/tył) przed układem gwiazda-trójkąt
- Zapewnij blokadę mechaniczną/elektryczną między kierunkami obrotów (przód i tył)
- To dodaje 2 kolejne styczniki (zazwyczaj zakres 25A-32A)
Zobacz nasz poradnik na temat obwodów sterowania silnikami dla logiki nawrotu.
Jaka jest typowa żywotność komponentów rozrusznika gwiazda-trójkąt?
Żywotność elektryczna (przed wymianą styków):
- Styczniki (K1, K3): 100 000-200 000 operacji (praca AC3)
- Stycznik gwiazdy (K2): 150 000-300 000 operacji (mniejsze obciążenie)
- Przekaźnik czasowy: 10-15 lat (półprzewodnikowy) lub 5-8 lat (elektromechaniczny)
- Zabezpieczenie termiczne: 15-20 lat (rzadko ulega awarii, chyba że jest poważnie przeciążone)
Żywotność mechaniczna: Styczniki mogą wytrzymać 1-5 milionów operacji bez obciążenia. Czynnikiem ograniczającym jest zawsze łuk elektryczny podczas przełączania silnika.
Wniosek: Kiedy stosowanie układu gwiazda-trójkąt ma sens
Dla dla silników o stałej prędkości obrotowej w zakresie 7,5kW do 75kW, rozruch gwiazda-trójkąt oferuje optymalną równowagę kosztów, niezawodności i redukcji prądu rozruchowego. Kosztuje mniej niż falowniki, nie generuje harmonicznych i wykorzystuje powszechnie dostępne komponenty.
Kiedy wybrać układ gwiazda-trójkąt:
- ✅ Aplikacje o stałej prędkości obrotowej (pompy, wentylatory, sprężarki)
- ✅ Ograniczenia budżetowe uniemożliwiają zastosowanie falowników
- ✅ Ograniczenia sieciowe dotyczące prądu rozruchowego >3× prąd znamionowy silnika
- ✅ Silnik ma dostępne sześć zacisków (konfiguracja Δ/Y)
Kiedy unikać układu gwiazda-trójkąt:
- ❌ Wymagany wysoki moment rozruchowy (>50% momentu znamionowego)
- ❌ Potrzebna zmienna prędkość obrotowa
- ❌ Silniki 75kW (użyj softstartu/falownika)
Aby uzyskać pełne wskazówki dotyczące doboru komponentów, zapoznaj się z naszymi tabelami doboru wyłączników i styczników—i skontaktuj się z VIOX w celu uzyskania specyficznych dla projektu zestawień materiałowych z wyceną ilościową.
