Dlaczego ta przezroczysta bezpiecznik, przez którą “widać na wylot”, może być najniebezpieczniejszym elementem w twojej tablicy elektrycznej.
Zabójcza Wygoda
Zaczyna się niewinnie.
Otwierasz przemysłową szafę sterowniczą. Bezpiecznik się przepalił. Sprawdzasz szufladę z częściami zamiennymi i znajdujesz bezpiecznik szklany. Ma wymiary 6,3 × 32 mm—dokładnie taki sam rozmiar fizyczny. Znamionowy prąd pasuje: 10A. Wsuwa się idealnie do uchwytu z satysfakcjonującym kliknięciem.
A co najlepsze? Jest przezroczysty. Możesz zobaczyć element przewodzący w środku. Następnym razem, gdy się uszkodzi, nie będziesz musiał nawet sięgać po multimetr do testowania.
Zamykasz drzwi szafy. Problem rozwiązany.
Właśnie zainstalowałeś miniaturowe urządzenie wybuchowe w swoim systemie elektrycznym 480V.
Chociaż ta szklana rurka wygląda jak bezpiecznik, pasuje jak bezpiecznik i ma taką samą wartość prądu znamionowego jak bezpiecznik, fizyka nie dba o wygodę. W przemysłowych środowiskach o wysokiej energii różnica między szkłem a ceramiką nie jest kosmetyczna—to różnica między kontrolowanym przerwaniem obwodu a gwałtowną eksplozją łuku elektrycznego, która odparowuje metal i wysyła odłamki przez twoją szafę z prędkością ponaddźwiękową.
Witamy w “Pułapka Przezroczystości”—najbardziej niebezpieczne założenie w przemysłowym utrzymaniu elektrycznym.
Mentalność 12V: Zrozumienie Bezpieczników AGC
Aby zrozumieć, dlaczego ta zamiana jest śmiertelna, musimy rozszyfrować, czym właściwie jest ta niewinnie wyglądająca szklana rurka. Najprawdopodobniej trzymasz bezpiecznik AGC.
AGC = Automotive Glass Cartridge (Szklany Bezpiecznik Samochodowy)
Przeczytaj te pierwsze dwa słowa jeszcze raz: Samochodowe Szkło.
Te bezpieczniki zostały zaprojektowane w erze samochodowych systemów elektrycznych 12V i 24V DC. Doskonale nadają się do ochrony radia samochodowego, oświetlenia wnętrza lub klasycznych wzmacniaczy lampowych. W tych scenariuszach niskonapięciowych potencjał energii jest z natury ograniczony. Gdy w twoim pojeździe wystąpi zwarcie, akumulator może dostarczyć tylko ograniczoną ilość prądu, zanim element przewodzący bezpiecznie się stopi i otworzy obwód.
Szklany korpus został zaprojektowany z myślą o wygodzie na drodze—wyciągnij bezpiecznik, przytrzymaj go w świetle słonecznym i natychmiast zobacz, czy połączenie przewodowe jest nienaruszone, czy przerwane. Jest to funkcja rozwiązywania problemów przeznaczona dla kierowców, a nie dla inżynierów bezpieczeństwa przemysłowego.
Rzeczywistość Techniczna:
Zgodnie ze specyfikacjami Eaton, szklane bezpieczniki AGC są przystosowane do maksymalnie 32 woltów z wartościami prądu wyłączającego zwykle między 200 amperów a 10 000 amperów przy ich napięciu znamionowym. Porównaj to z zastosowaniami przemysłowymi, gdzie dostępny prąd zwarciowy rutynowo przekracza 20 000-30 000 amperów przy 480V lub 690V.
Kiedy wprowadzasz tę “Mentalność 12V” do centrum sterowania silnikiem 480V lub tablicy rozdzielczej, prosisz kask rowerowy o zatrzymanie kolizji pociągu towarowego.
Fizyka “Huku” kontra “Kliknięcia”
Krytyczna specyfikacja, która oddziela ochronę życia od katastrofalnej awarii, to Zdolność przełamywania (zwana również Zdolnością Wyłączania lub AIC—Ampere Interrupting Capacity). Nie chodzi o to, ile amperów bezpiecznik przewodzi podczas normalnej pracy. Chodzi o to, ile amperów bezpiecznik może bezpiecznie zatrzymać podczas masywnego zwarcia bez eksplozji.
Awaria Szklanego Bezpiecznika: Scenariusz Wybuchowy
Szkło jest kruche. Ma niską wytrzymałość na rozciąganie. Wewnątrz szklanego bezpiecznika AGC element przewodzący jest otoczony powietrzem—niczym więcej.
Kiedy katastrofalny prąd zwarciowy (powiedzmy, od 5 000 do 30 000 amperów) uderza w ten cienki drut:
- Natychmiastowe Odparowanie: Drut nie tylko się topi—odparowuje natychmiast w przegrzaną metaliczną plazmę
- Wybuchowa Ekspansja: Otaczające powietrze nagrzewa się do ekstremalnych temperatur i gwałtownie rozszerza
- Skok Ciśnienia: Ciśnienie wewnętrzne gwałtownie wzrasta bez możliwości rozproszenia
- Katastrofalne Pęknięcie: Szklana rurka rozpada się wybuchowo
Rezultat: Przegrzana para metalu (tysiące stopni), szklane odłamki i zjonizowana plazma są wyrzucane do twojej tablicy elektrycznej. Ta przewodząca chmura może łatwo połączyć sąsiednie fazy, wywołując masywne Wyładowanie Łukowe zdarzenie—eksplozję elektryczną wytwarzającą temperatury 35 000°F (19 400°C)—prawie cztery razy wyższą niż temperatura powierzchni słońca.
Szklany bezpiecznik nie zatrzymał zwarcia. Stał się częścią eksplozji.
Ceramiczny Bezpiecznik HRC: Zaprojektowane Rozwiązanie
Teraz przyjrzyj się HRC (Wysoka zdolność wyłączania) ceramicznemu bezpiecznikowi VIOX.
o podobnych wymiarach fizycznych. Wygląda niepozornie—nieprzezroczysta biała lub brązowa ceramiczna rurka. Nie widać wewnętrznego elementu. Ale podnieś go i potrząśnij delikatnie w pobliżu ucha.
Słyszysz ten subtelny grzechot? To nie jest wada. To jestwysokiej czystości krystaliczny piasek kwarcowy.
—technologia gaszenia łuku, która ratuje życie.
- Parowanie elementu: Kiedy ten sam prąd zwarciowy 5 000-30 000 amperów uderza w ceramiczny bezpiecznik HRC:
- Powstawanie łuku elektrycznego: Element srebrny lub miedziany odparowuje w plazmę (identycznie jak w przypadku szklanego bezpiecznika)
- Łuki elektryczne tworzą się w wielu punktach zwężenia wzdłuż elementu Gaszenie Piaskiem:
- Formowanie Fulgurytu: Stopiona krzemionka (SiO₂) miesza się ze स्पारowanymi metalami i szybko krzepnie w szklistą, nieprzewodzącą strukturę zwaną fulgurytem.
- Absorpcja Energii: Przemiana fazowa piasku w szkło pochłania ogromne ilości energii cieplnej.
- Gaszenie łuku elektrycznego: Skrzepnięty fulguryt tworzy trwałą barierę izolacyjną, tłumiąc łuk i zapobiegając ponownemu zapłonowi prądu.
Rezultat: Bez eksplozji. Bez zewnętrznych odłamków. Bez zagrożenia łukiem elektrycznym. Tylko kontrolowane “kliknięcie”, gdy obwód bezpiecznie się otwiera. Wytrzymały korpus ceramiczny — zaprojektowany tak, aby wytrzymać ciśnienie wewnętrzne przekraczające 100 barów— zawiera całe zdarzenie wewnątrz.
Rzeczywistość Zdolności Wyłączania: Liczby Nie Kłamią
Przetłumaczmy abstrakcyjne koncepcje na konkretne specyfikacje. Poniższa tabela pokazuje, dlaczego bezpieczniki szklane i ceramiczne są zasadniczo niekompatybilne w warunkach przemysłowych.
Bezpieczniki Szklane AGC vs Ceramiczne HRC: Krytyczne Porównanie Bezpieczeństwa
| Charakterystyczny | Bezpiecznik Szklany AGC | Ceramika Bezpiecznik HRC |
|---|---|---|
| Pochodzenie/Cel Projektowy | Obwody samochodowe 12V/24V DC | Przemysłowe systemy zasilania AC/DC |

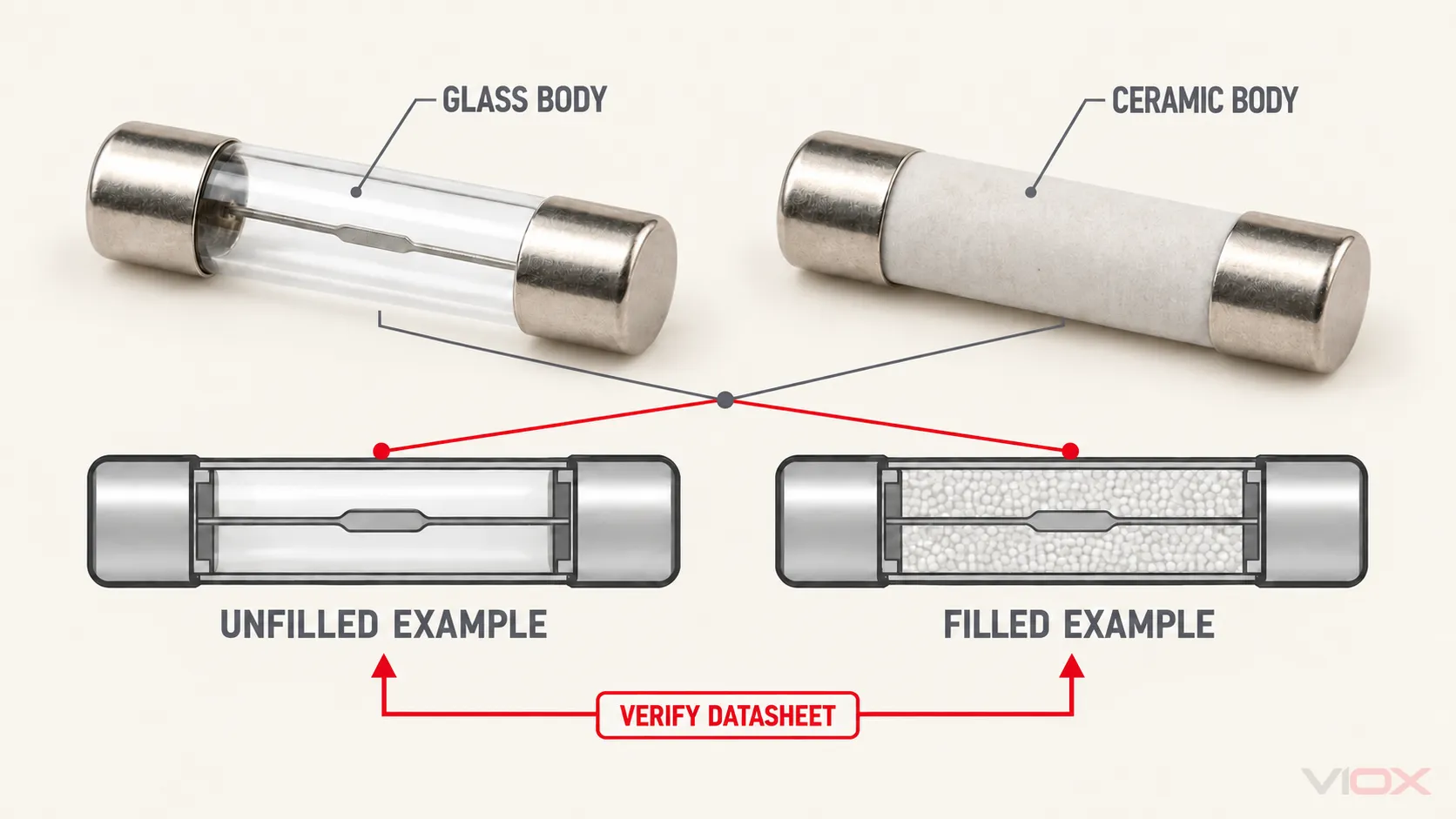

| Materiał korpusu | Szkło borokrzemowe (kruche) | Ceramika o wysokiej wytrzymałości (tlenek glinu/steatyt) |
| Wewnętrzne Tłumienie Łuku | Wypełniony powietrzem (brak medium tłumiącego) | Piasek kwarcowy o wysokiej czystości (SiO₂ >99,5%) |
| Maksymalne Napięcie Znamionowe | Typowo 32V DC; 250V AC maksimum absolutne | 500V-1000V AC; do 1500V DC |
| Zdolność przełamywania | Maksimum 200A-10 000A | 100 000A-300 000A (100kA-300kA) |
| Typowe zastosowania | Car audio, urządzenia, elektronika użytkowa | Centra sterowania silnikami, panele rozdzielcze, maszyny przemysłowe |
| Tryb Awarii Podczas Usterki | Wybuchowe rozerwanie, odłamki szkła, łuk elektryczny | Kontrolowane tłumienie wewnętrzne, brak zdarzeń zewnętrznych |
| Wizualna Inspekcja Elementu | Możliwa (przezroczysty korpus) | Niemożliwa (nieprzezroczysty; wymaga testów elektrycznych) |
| Bezpieczeństwo Użytkowania Przemysłowego | NIEBEZPIECZNE — NIGDY NIE UŻYWAĆ | Wymagane przez normy IEC 60269 |
Sprawdzenie Rzeczywistości Zdolności Wyłączania
Oto, co się dzieje, gdy prąd zwarciowy napotyka niewystarczającą zdolność wyłączania:
| Typ bezpiecznika | Zdolność Przerywania (AIC) | Odpowiednie zastosowania | Użytek Przemysłowy (>240V) |
|---|---|---|---|
| Szklany AGC (1/4″ × 1-1/4″) | 200A-10 000A @ 32V | Motoryzacja, elektronika użytkowa | ❌ ZABRONIONE |
| Szklany Miniaturowy (5×20mm) | Do 10 000A @ 250V | Urządzenia o niskiej mocy, obwody PCB | ⚠️ Ograniczone (tylko obwody <15A) |
| Ceramiczny Wkład (10×38mm) | 100 000A (100kA) @ 500V | Obwody sterowania, zasilacze rozdzielcze | ✅ WYMAGANE |
| Ceramiczny NH/BS88 | 120 000A-200 000A @ 690V | Ochrona silnika, dystrybucja główna | ✅ WYMAGANE |
Krytyczny Kontekst: Nowoczesne obiekty przemysłowe podłączone do sieci energetycznych zazwyczaj mają dostępne prądy zwarciowe rzędu 20kA do 30kA w panelach głównych, z jeszcze wyższymi poziomami w pobliżu transformatorów. Szklany bezpiecznik o zdolności wyłączania 10kA jest nie tylko niewystarczający — jest to udokumentowane naruszenie bezpieczeństwa zgodnie z przepisami bezpieczeństwa elektrycznego NFPA 70E i OSHA.
Dwa Wymiary “Wysokiego Prądu”
Kiedy inżynierowie pytają: “Czy ten bezpiecznik poradzi sobie z wysokim prądem?”, w rzeczywistości zadają dwa różne pytania. Bezpieczniki szklane i ceramiczne działają radykalnie różnie w obu przypadkach.
Dwa wymiary wysokiego prądu
| Wymiar | Definicja | Charakterystyka bezpieczników szklanych | Charakterystyka bezpieczników ceramicznych HRC |
|---|---|---|---|
| A: Obciążalność prądowa (“Powolne gotowanie”) |
Maksymalny prąd ciągły, jaki bezpiecznik może przewodzić podczas normalnej pracy bez przegrzewania | Ograniczona do maksymalnie 30-40A. Ciepło generowane przy wyższych prądach powoduje pękanie szkła lub topienie lutowanych końcówek. | Obsługuje 100A-1250A w sposób ciągły. Ceramika jest materiałem ogniotrwałym przeznaczonym do wysokich obciążeń termicznych. |
| B: Zdolność wyłączania prądu zwarciowego (“Szybkie zabicie”) |
Maksymalny prąd zwarciowy, jaki bezpiecznik może bezpiecznie przerwać bez rozerwania | Maksimum 200A-10 000A (nieodpowiednie dla systemów przemysłowych) | 100 000A-300 000A (100kA-300kA), zgodne z IEC 60269 |
Rzeczywistość inżynieryjna:
Jeśli Twój zakład pobiera energię z nowoczesnego transformatora energetycznego, to spodziewany prąd zwarciowy w głównej tablicy rozdzielczej prawdopodobnie przekracza 20kA. Wiele zakładów przemysłowych w pobliżu podstacji ma dostępny prąd zwarciowy 40kA-50kA. Instalacja bezpiecznika szklanego o wartości znamionowej 10kA lub mniejszej jest równoważna zabezpieczeniu tamy taśmą klejącą - gwarantuje katastrofalną awarię w przypadku wystąpienia zwarcia.
IEC 60269: Międzynarodowy Standard Bezpieczeństwa
Przemysłowe bezpieczniki ceramiczne nie są arbitralnym przewymiarowaniem. Są one zaprojektowane tak, aby spełniać IEC 60269, międzynarodową normę regulującą bezpieczniki niskonapięciowe dla systemów zasilania do 1000V AC i 1500V DC.
IEC 60269 nakazuje:
- Minimalna zdolność wyłączania: 6 kA dla każdego bezpiecznika sklasyfikowanego jako “przemysłowy”
- Standardowe wartości znamionowe: 80kA, 100kA, 120kA typowe dla kategorii ogólnego przeznaczenia (gG) i ochrony silników (aM)
- Bardzo wysoka wydajność: Specjalistyczne bezpieczniki testowane do 200kA-300kA dla ekstremalnych warunków zwarciowych
- Materiały do gaszenia łuku: Wypełnienie piaskiem wymagane dla bezpieczników o wysokiej zdolności wyłączania
- Charakterystyki czasowo-prądowe: Standaryzowane krzywe wydajności zapewniające koordynację z zabezpieczeniami upstream/downstream
Wszystkie bezpieczniki spełniające normy IEC 60269 i posiadające tę samą kategorię zastosowania (gG, aM, gPV itp.) będą miały podobne charakterystyki elektryczne niezależnie od producenta. Umożliwia to globalną wymienność i przewidywalną wydajność w warunkach zwarciowych.
Bezpieczniki szklane nie spełniają i nie mogą spełniać przemysłowych wymagań IEC 60269. Są one objęte odrębnymi normami konsumenckimi (IEC 60127) o znacznie niższych oczekiwaniach dotyczących wydajności.
Zagrożenie łukiem elektrycznym: Dlaczego zdolność wyłączania ma znaczenie
Łuk elektryczny to nie tylko modne hasło związane z bezpieczeństwem - to udokumentowane, śmiertelne zagrożenie w miejscu pracy, które rani ponad 2000 pracowników rocznie tylko w Stanach Zjednoczonych, powodując poważne oparzenia, trwałą niepełnosprawność i ofiary śmiertelne.
Co się dzieje podczas łuku elektrycznego:
Kiedy bezpiecznik o zbyt niskiej wartości znamionowej (taki jak szklany AGC) nie przerywa wysokiego prądu zwarciowego, tworzy się łuk elektryczny - zasadniczo podtrzymywany piorun wewnątrz obudowy elektrycznej. Ten łuk:
- Generuje temperatury 35 000°F (19 400°C)- wystarczająco gorące, aby odparować miedź i stal
- Wytwarza naddźwiękowe fale ciśnienia poruszające się szybciej niż prędkość dźwięku, tworząc wstrząsające wybuchy
- Odparowuje przewodniki w rozszerzającą się plazmę metaliczną, która działa jak przewodnik, podtrzymując łuk
- Uwalnia intensywne promieniowanie UV i IR powodując natychmiastowe oparzenia i potencjalną ślepotę
- Wyrzuca stopione odłamki metalu we wszystkich kierunkach z dużą prędkością
Rola bezpiecznika: Prawidłowo dobrany ceramiczny bezpiecznik HRC o odpowiedniej zdolności wyłączania przerywa prąd zwarciowy w ciągu 0,002 do 0,004 sekundy- zanim rozwinie się znacząca energia łuku. Bezpiecznik szklany o zbyt niskiej wartości znamionowej albo eksploduje natychmiast, albo nie przerywa łuku, pozwalając mu trwać przez wiele cykli AC (0,016+ sekundy), wykładniczo zwiększając uwolnioną energię.
Wymagania OSHA i NFPA 70E: Pracodawcy są prawnie zobowiązani do przeprowadzania analizy zagrożenia łukiem elektrycznym i zapewnienia, że bezpieczniki zainstalowane w urządzeniach pod napięciem mają zdolność wyłączania, która spełnia lub przekracza dostępny prąd zwarciowy w tym punkcie systemu elektrycznego. Używanie bezpieczników szklanych w panelach przemysłowych to nie tylko zła praktyka - stanowi to umyślne naruszenie przepisów OSHA z surowymi karami.
Przestań kupować pułapkę przezroczystości
Psychologia człowieka preferuje wizualne potwierdzenie. Wolimy bezpieczniki szklane, ponieważ zapewniają natychmiastową informację zwrotną – widać, kiedy element się przepalił.
Ale w przemysłowych systemach elektrycznych, wizualna wygoda to luksus, który może kosztować życie.

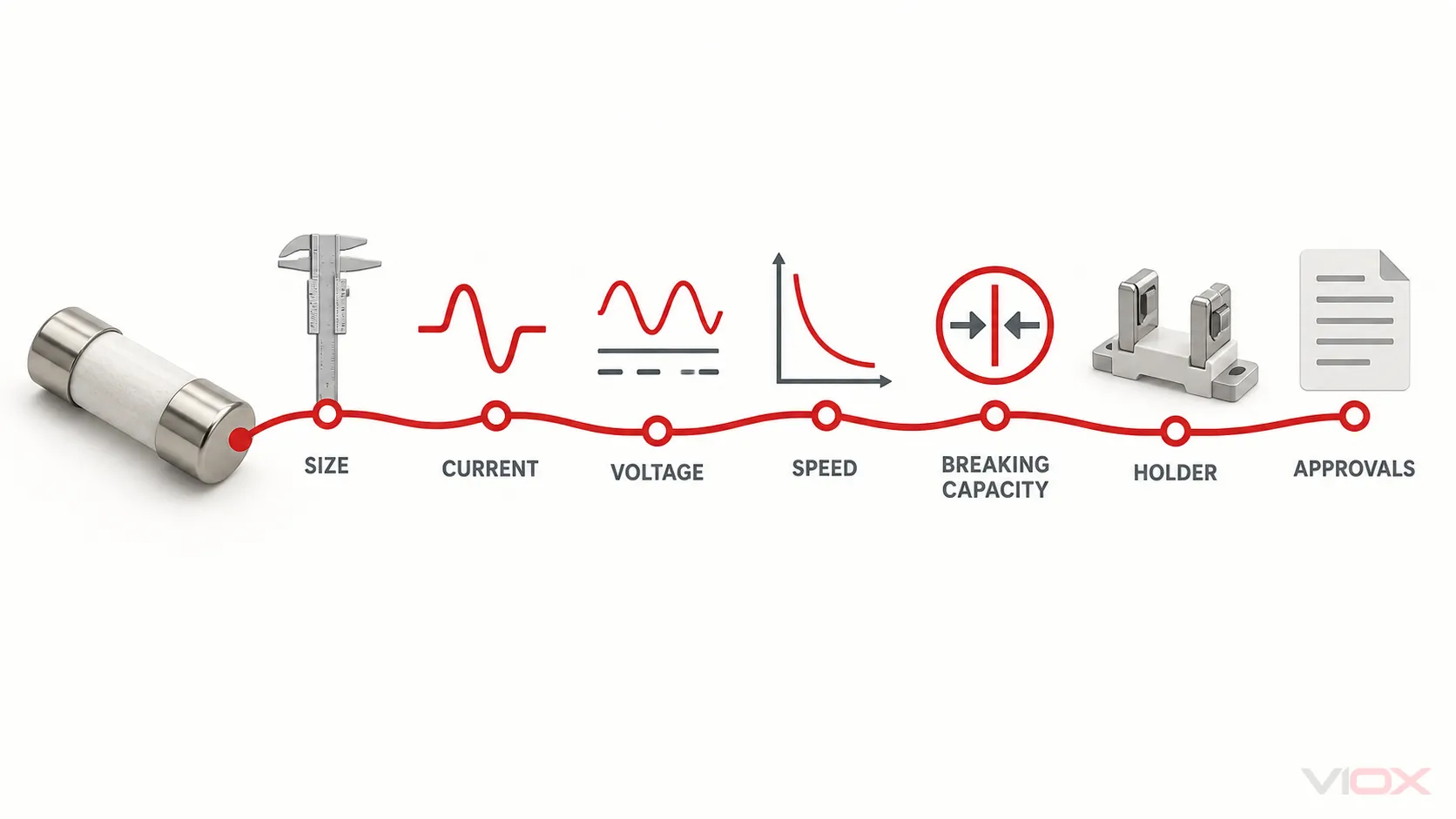

Zasada kciuka dotycząca doboru bezpieczników
Używaj bezpieczników szklanych do:
- Systemów samochodowych 12V/24V
- Elektroniki użytkowej i urządzeń
- Niskonapięciowych obwodów sterowania DC (<50V)
- Miniaturowych bezpieczników montowanych na PCB w urządzeniach nieprzemysłowych
Używaj bezpieczników ceramicznych HRC do:
- Dowolnego napięcia przekraczającego 240V AC
- Przemysłowe centra sterowania silnikami (MCC)
- Panele rozdzielcze i rozdzielnice
- Maszyn i urządzeń podłączonych do sieci
- Dowolnego obwodu, w którym dostępny prąd zwarciowy przekracza 10kA
Jeśli napięcie jest wyższe niż 240V, a źródłem zasilania jest sieć energetyczna, bezpieczniki ceramiczne HRC są obowiązkowe ze względu na bezpieczeństwo i zgodność z przepisami.
Rozwiązania z bezpiecznikami ceramicznymi VIOX
W VIOX Electric nasze portfolio bezpieczników przemysłowych jest zaprojektowane specjalnie do ochrony przed wysoką energią:
- Cylindryczne bezpieczniki ceramiczne (10×38mm, 14×51mm): Zdolność wyłączania 100kA przy 500V-690V, prądy znamionowe 2A-63A
- Bezpieczniki nożowe NH (NH00-NH4): Zdolność wyłączania 120kA przy 690V, prądy znamionowe do 1250A
- Bezpieczniki skręcane BS88: Zdolność wyłączania 80kA-200kA, zoptymalizowane do głównej dystrybucji i ochrony transformatorów
Każdy bezpiecznik ceramiczny VIOX charakteryzuje się:
- Wypełnieniem z piasku kwarcowego o wysokiej czystości (SiO₂ >99,5%)
- Solidną obudową ceramiczną zaprojektowaną do wytrzymywania ciśnienia wewnętrznego powyżej 100 barów
- Elementami bezpiecznikowymi ze srebra lub miedzi z precyzyjnie wyciętą konstrukcją ograniczającą prąd
- Pełną zgodnością z normą IEC 60269 z udokumentowanymi raportami z badań
- Wyraźnymi oznaczeniami zdolności wyłączania i ostrzeżeniami o zagrożeniu łukiem elektrycznym
Nie produkujemy bezpieczników ceramicznych dlatego, że są “premium”. Produkujemy je, ponieważ rozumiemy, co 30 000 amperów prądu zwarciowego robi z nieodpowiednimi urządzeniami zabezpieczającymi.
Przestań polegać na swoich oczach – zaufaj swoim instrumentom
Wizualna inspekcja przepalonych bezpieczników jest wygodą, a nie koniecznością. Nowoczesne protokoły konserwacji wymagają:

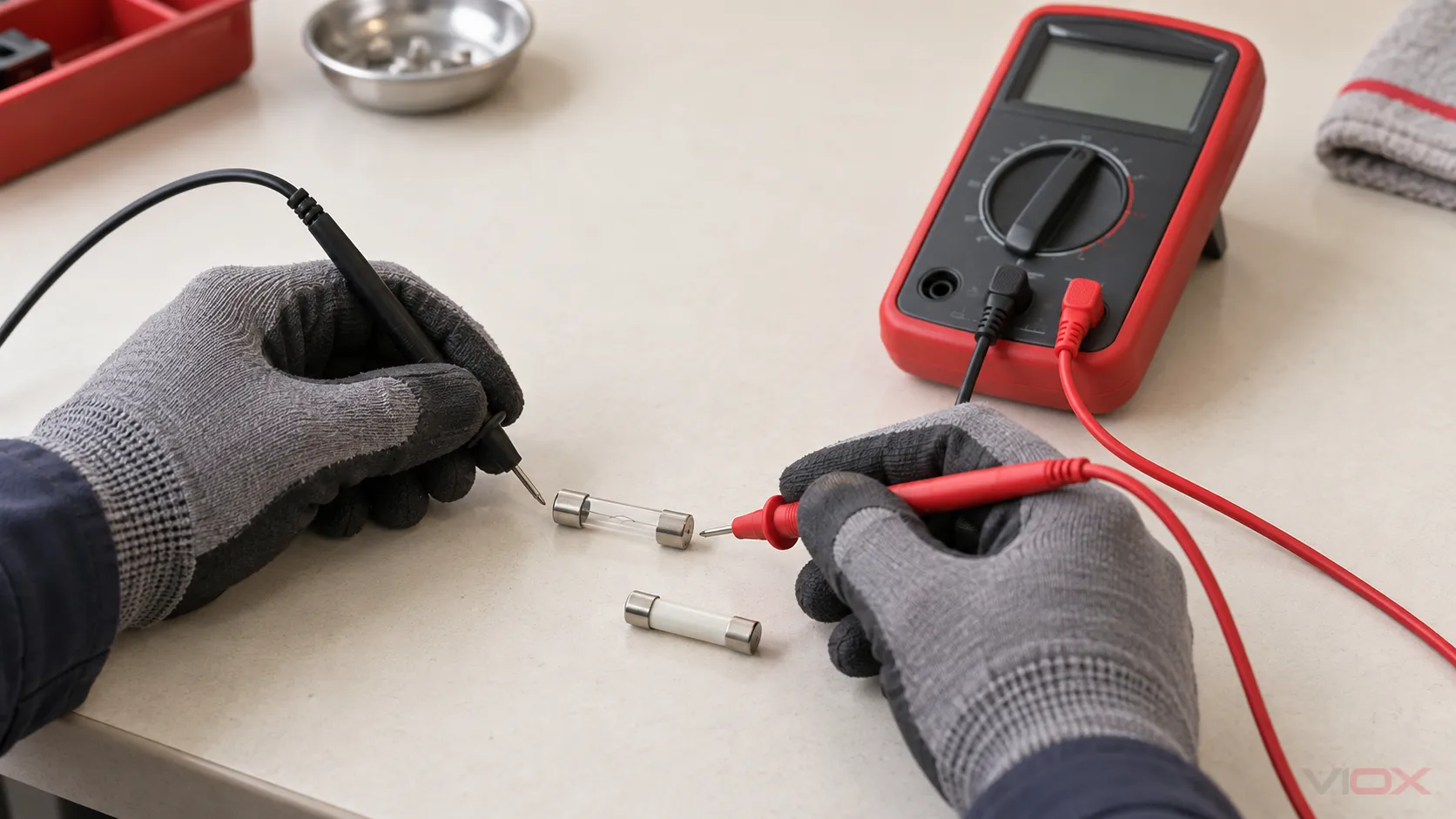

- Testowania multimetrem dla ciągłości obwodu
- Zdjęcie termowizyjne dla gorących punktów i warunków przeciążenia
- Regularne harmonogramy kontroli w oparciu o krytyczność sprzętu, a nie przezroczystość bezpiecznika
Kiedy stawką jest życie i krytyczne aktywa, kilka sekund zaoszczędzonych dzięki wizualnej inspekcji bezpiecznika jest nieistotne w porównaniu z katastrofalnymi konsekwencjami użycia nieodpowiedniego zabezpieczenia.
Chroń swoich ludzi. Chroń swój sprzęt. Określ ceramiczne bezpieczniki HRC dla wszystkich zastosowań przemysłowych.
Pytania i odpowiedzi
Dlaczego nie mogę użyć bezpiecznika szklanego, jeśli ma ten sam rozmiar i prąd znamionowy?
Wymiary fizyczne i prądy znamionowe nie mówią całej historii. Krytyczna specyfikacja to zdolność wyłączania– maksymalny prąd zwarciowy, który bezpiecznik może bezpiecznie przerwać. Bezpieczniki szklane mają zwykle zdolność wyłączania maksymalnie 200A-10 000A, podczas gdy w obiektach przemysłowych powszechnie występują prądy zwarciowe rzędu 20 000-50 000A. Kiedy prąd zwarciowy przekracza zdolność wyłączania, bezpiecznik eksploduje gwałtownie zamiast bezpiecznie przerwać obwód. Dodatkowo, bezpieczniki szklane są ograniczone napięciowo (maksymalnie 32V dla typów AGC, 250V absolutne maksimum), co czyni je nieodpowiednimi dla przemysłowych systemów 480V lub 690V.
Co oznacza “zdolność wyłączania” i dlaczego ma to znaczenie?
Zdolność wyłączania (zwana również zdolnością przerywania lub AIC – Ampere Interrupting Capacity) to maksymalny prąd zwarciowy, który bezpiecznik może bezpiecznie zatrzymać bez rozerwania obudowy lub spowodowania zewnętrznego łuku elektrycznego. Podczas zwarcia dostępny prąd może osiągnąć dziesiątki tysięcy amperów. Bezpiecznik o odpowiedniej zdolności wyłączania zawiera łuk wewnątrz i przerywa prąd w ciągu milisekund. Bezpiecznik o niewystarczającej zdolności wyłączania albo eksploduje, albo nie ugasi łuku, co prowadzi do wybuchów łuku elektrycznego o temperaturach przekraczających 19 400°C. Normy przemysłowe IEC 60269 wymagają minimalnej zdolności wyłączania 6 kA, przy typowych wartościach znamionowych 80 kA - 120 kA.
Czym jest bezpiecznik AGC i gdzie powinien być stosowany?
AGC oznacza Samochodowy wkład szklany (Automotive Glass Cartridge).. Bezpieczniki te zostały zaprojektowane dla samochodowych systemów elektrycznych 12V i 24V DC (radia samochodowe, światła, akcesoria). Bezpieczniki AGC są znamionowane na maksymalnie 32V ze zdolnością wyłączania 200A-10 000A. Posiadają przezroczyste szklane obudowy do wizualnej inspekcji – funkcja ułatwiająca rozwiązywanie problemów na drodze. Bezpieczniki AGC nie powinny Katastrofa. być używane w przemysłowych systemach AC powyżej 50V. Nadają się tylko do zastosowań motoryzacyjnych, elektroniki użytkowej i niskonapięciowych obwodów sterowania DC, gdzie prąd zwarciowy jest z natury ograniczony pojemnością akumulatora.
Skąd mam wiedzieć, czy moja instalacja wymaga bezpieczników ceramicznych HRC?
Jeśli Twój obiekt spełnia którekolwiek z poniższych kryteriów, ceramiczne bezpieczniki HRC są obowiązkowe: (1) Napięcie systemu przekracza 240 V AC, (2) Zasilanie pochodzi z transformatorów lub generatorów sieciowych zdolnych do dostarczenia prądu zwarciowego >10 kA, (3) Wyposażenie obejmuje silniki, transformatory lub maszyny dużej mocy, (4) Panele elektryczne znajdują się w środowisku przemysłowym lub komercyjnym. Aby to precyzyjnie określić, przeprowadź analizę koordynacji zwarciowej, obliczając dostępny prąd zwarciowy w każdym punkcie dystrybucji. Dostępny prąd zwarciowy w nowoczesnych obiektach przemysłowych zazwyczaj waha się od 20 kA do 50 kA — znacznie przekraczając możliwości bezpieczników szklanych. Wymagania norm IEC 60269 i NEC nakazują stosowanie bezpieczników o zdolności wyłączania przekraczającej maksymalny dostępny prąd zwarciowy.
Co się dzieje podczas wybuchu łuku elektrycznego w wyniku awarii bezpiecznika szklanego?
Gdy szklany bezpiecznik z niewystarczającą zdolnością wyłączania napotka wysoki prąd zwarciowy ( >10 000 A w warunkach przemysłowych), sekwencja zdarzeń jest katastrofalna: (1) Element topikowy bezpiecznika odparowuje do postaci plazmy, (2) Ciśnienie wewnętrzne gwałtownie wzrasta, gdy powietrze nagrzewa się do tysięcy stopni, (3) Szklana obudowa rozpada się, wyrzucając gorącą plazmę, opary metalu i odłamki szkła, (4) Zjonizowane opary tworzą ścieżkę przewodzącą, umożliwiając kontynuację łuku na zewnątrz bezpiecznika, (5) Ten podtrzymywany łuk osiąga temperaturę 19 400°C, odparowuje otaczające przewody i wytwarza naddźwiękowe fale ciśnieniowe. Skutek: poważne oparzenia personelu, zniszczenie sprzętu, potencjalne pożary i wydłużone przestoje. Odpowiednio dobrane ceramiczne bezpieczniki HRC zapobiegają temu scenariuszowi, gasząc łuk wewnętrznie w ciągu 0,002-0,004 sekundy.
Czy mogę wizualnie sprawdzić bezpiecznik ceramiczny?
Bezpieczniki ceramiczne mają nieprzezroczyste korpusy, co uniemożliwia wizualną inspekcję elementu wewnętrznego. Jest to celowy wybór konstrukcyjny – solidna ceramiczna konstrukcja i wypełnienie piaskiem, które umożliwiają wysoką zdolność wyłączania, eliminują przezroczystość. Aby przetestować bezpiecznik ceramiczny, należy użyć multimetru w trybie ciągłości lub dedykowanego testera bezpieczników. Nowoczesne protokoły konserwacji priorytetowo traktują testy elektryczne nad inspekcją wizualną. Niektóre zaawansowane bezpieczniki HRC zawierają wskaźniki lub mechanizmy uderzeniowe, które zapewniają wizualne potwierdzenie stanu pracy bez konieczności widoczności elementu. Chociaż eliminuje to wygodę inspekcji bezpieczników szklanych, jest to niewielki kompromis w zamian za ochronę życia.
Czy istnieją sytuacje, w których bezpieczniki szklane są akceptowalne w środowiskach przemysłowych?
Tak, ale tylko w ściśle ograniczonych scenariuszach: (1) Niskonapięciowe obwody sterowania odizolowane od głównego zasilania (np. zasilacze PLC 24V DC), gdzie zweryfikowano, że maksymalny dostępny prąd zwarciowy jest <1kA, (2) Obwody pomiarowe z zasilaczami z natury ograniczonym prądowo, (3) Sprzęt konsumencki (urządzenia biurowe, komputery) podłączone do standardowych gniazdek 120V, gdzie na poziomie budynku wyłączniki zapewniają podstawową ochronę. Nawet w tych przypadkach bezpieczniki ceramiczne są lepszym wyborem ze względu na niezawodność. Nigdy nie do zaakceptowania: Główna dystrybucja zasilania, obwody silnikowe, ochrona transformatorów lub dowolny obwód >240V podłączony do zasilania z sieci. Różnica kosztów między bezpiecznikami szklanymi a ceramicznymi jest pomijalna w porównaniu z odpowiedzialnością i ryzykiem związanym z bezpieczeństwem wynikającym z użycia nieodpowiedniego zabezpieczenia.
Podejmij działanie: Ulepsz swoją ochronę już dziś
Pułapka przezroczystości jest realna. Bezpieczniki szklane nie mają miejsca w przemysłowych systemach elektrycznych powyżej 240V. Każdego dnia, w którym pozostają zainstalowane, Twój obiekt jest narażony na podwyższone ryzyko wystąpienia łuku elektrycznego, potencjalne naruszenia przepisów OSHA i możliwość katastrofalnego uszkodzenia sprzętu.
Rekomendacja VIOX Electric:
Przeprowadź natychmiastowy audyt wszystkich instalacji bezpieczników w swoim obiekcie. Wymień wszystkie bezpieczniki szklane w panelach działających powyżej 240V na odpowiednio dobrane ceramiczne bezpieczniki HRC zgodne z normą IEC 60269. W celu uzyskania pomocy w zakresie:
- Doboru bezpieczników i obliczeń wymiarowania
- Analiza i oznakowanie zagrożenia łukiem elektrycznym
- Zgodności z normami NFPA 70E i OSHA
- Specyfikacji produktów i przewodników po zamiennikach
Skontaktuj się z zespołem wsparcia technicznego VIOX Electric. Produkujemy przemysłowe bezpieczniki ceramiczne zaprojektowane specjalnie do zastosowań o wysokiej zdolności wyłączania – ponieważ ochrona krytycznej infrastruktury wymaga więcej niż tylko przezroczystości; wymaga sprawdzonej technologii gaszenia łuku.
Przestań ryzykować bezpieczeństwem. Wybierz ceramikę. Wybierz VIOX.
Ten artykuł odwołuje się do norm IEC 60269-1 (Bezpieczniki niskonapięciowe – Wymagania ogólne), NFPA 70E (Standard for Electrical Safety in the Workplace) i OSHA 29 CFR 1910 Subpart S (Electrical). Zawsze sprawdzaj, czy wartości znamionowe zdolności wyłączania odpowiadają lub przekraczają dostępny prąd zwarciowy w miejscu instalacji. Skonsultuj się z wykwalifikowanymi inżynierami elektrykami w celu uzyskania zaleceń dotyczących konkretnego obiektu.
