A Rozłącznik izolacyjny DC zapewnia izolację, ale może nie posiadać parametrów znamionowych do przerywania prądu obciążenia. A Rozłącznik izolacyjny DC (przełącznik) zapewnia izolację oraz deklarowaną zdolność łączeniową pod obciążeniem. A Wyłącznik prądu stałego automatycznie przerywa określone stany przetężeniowe zgodnie ze swoją charakterystyką wyzwalania i znamionową zdolnością wyłączania prądu stałego.
Urządzenia te nie są swoimi bezpośrednimi zamiennikami. Wiele systemów fotowoltaicznych (PV) wymaga zarówno funkcji izolacji, jak i ochrony nadprądowej, chociaż zatwierdzony projekt nie zawsze wymaga stosowania dwóch oddzielnych urządzeń. Wyłącznik nadprądowy może pełnić funkcję środka odłączającego tylko wtedy, gdy jego parametry znamionowe, oznaczenia, układ blokady i sposób instalacji na to pozwalają. Rozłącznik lub rozłącznik izolacyjny nie zapewnia automatycznej ochrony nadprądowej.

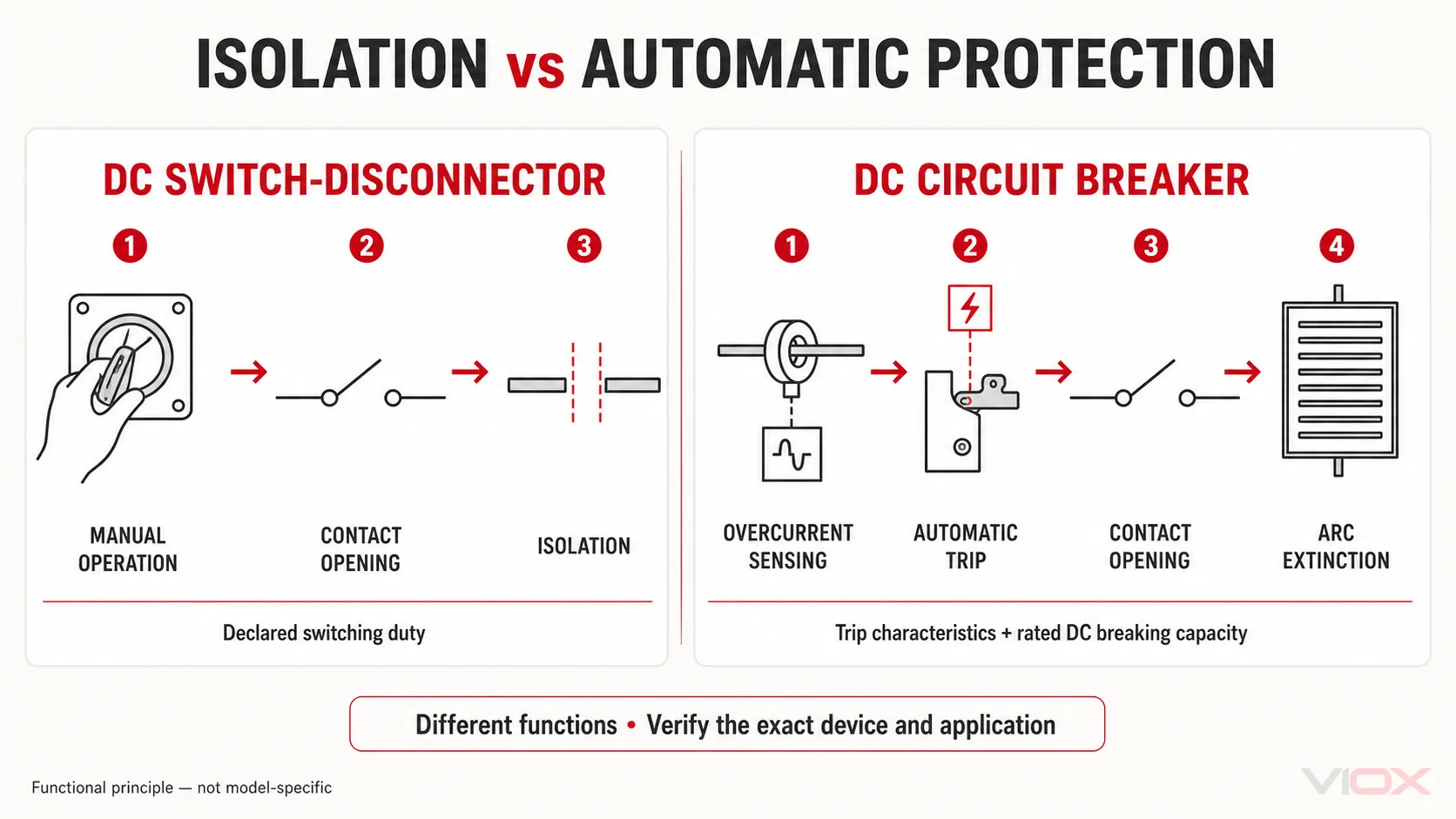

Rozłącznik DC a wyłącznik nadprądowy DC: szybkie porównanie
| Punkt porównania | Rozłącznik izolacyjny DC lub rozłącznik obciążeniowy | Wyłącznik prądu stałego |
|---|---|---|
| Główne przeznaczenie | Celowa izolacja obwodu | Automatyczna ochrona przed przeciążeniem i zwarciem |
| Normalna praca | Obsługiwany ręcznie; łączenie obciążenia tylko w zakresie zadeklarowanych parametrów pracy | Wyzwala automatycznie zgodnie ze swoją charakterystyką wyzwalania i może być również obsługiwany ręcznie |
| Zabezpieczenie nadprądowe | NIE | TAK |
| Zachowanie w warunkach zwarciowych | Brak automatycznego przerywania prądu; należy zweryfikować znamionowy prąd krótkotrwały wytrzymywany, znamionowy warunkowy prąd zwarciowy oraz koordynację z określonym urządzeniem zabezpieczającym przed zwarciem (SCPD) | Automatyczne przerywanie prądu zgodnie z charakterystyką wyzwalania i znamionową zdolnością wyłączania prądu stałego |
| Funkcja serwisowa (konserwacyjna) | Zapewnia określoną pozycję otwartą i może umożliwiać blokadę | Może zapewniać izolację tylko wtedy, gdy jest do tego celu zatwierdzony |
| Typowa lokalizacja w systemie fotowoltaicznym | Punkt rozłączania dla układu, wyjścia sumatora, wejścia falownika lub inny wymagany punkt rozłączania | Punkt zabezpieczenia ciągu, grupy, zasilacza, akumulatora lub wyjścia |
| Kluczowe dane doboru | Napięcie DC, prąd, układ biegunów, kategoria użytkowania, wskaźnik izolacji, możliwości blokowania, wytrzymałość zwarciowa i parametry warunkowe | Napięcie DC, prąd, charakterystyka wyzwalania, zdolność wyłączania, układ biegunów, koordynacja |
| Odpowiednia rodzina produktów IEC | IEC 60947-3 dla przełączników, rozłączników, rozłączników izolacyjnych oraz zestawów bezpiecznikowych | IEC 60947-2 dla wyłączników automatycznych w zastosowaniach przemysłowych |
Termin Izolator DC jest często używane w handlu w odniesieniu do rozłącznika obciążeniowego. To rozróżnienie ma znaczenie. Rozłącznik izolacyjny przeznaczony wyłącznie do izolacji może nie nadawać się do otwierania obwodu pod obciążeniem, podczas gdy prawidłowo dobrany rozłącznik obciążeniowy jest zaprojektowany do deklarowanej pracy łączeniowej. Zawsze należy weryfikować oznaczenie produktu i kartę katalogową, zamiast polegać wyłącznie na etykiecie na pokrętle.
Dlaczego systemy fotowoltaiczne często wymagają obu funkcji
Moduły fotowoltaiczne wytwarzają napięcie stałe (DC), dopóki dostępne jest wystarczające oświetlenie. Kompletna strategia ochrony musi zatem odpowiedzieć na dwa różne pytania:
- Co automatycznie przerywa szkodliwy prąd przetężeniowy lub zwarcie?
- Co zapewnia celowe rozłączenie w celu przeprowadzenia inspekcji, konserwacji lub procedur awaryjnych?
Wyłącznik automatyczny odpowiada na pierwsze pytanie. Rozłącznik izolacyjny lub zatwierdzony środek odłączający odpowiada na drugie.
Automatyczna ochrona przed zwarciami
W przypadku równoległego połączenia wielu ciągów PV, sprawne ciągi mogą zasilać uszkodzony ciąg prądem wstecznym. W związku z tym, w zależności od liczby ciągów, maksymalnej wartości znamionowej bezpiecznika szeregowego modułu, obciążalności prądowej przewodów oraz obowiązujących zasad projektowania, może być wymagane zabezpieczenie nadprądowe w celu ochrony przewodów i urządzeń.
Funkcję tę mogą pełnić odpowiednio dobrane wyłączniki prądu stałego (DC), bezpieczniki fotowoltaiczne lub inne uznane układy zabezpieczające. Osobny przewodnik VIOX dotyczący projekt ochrony skrzynki połączeniowej solarnej wyjaśnia ten szerszy problem koordynacji.
Celowa izolacja
Urządzenie zabezpieczające może zadziałać podczas awarii, jednak personel konserwacyjny nadal potrzebuje jasno określonego sposobu odłączenia wybranej sekcji systemu. Układ izolacyjny musi odpowiadać rzeczywistym granicom obwodu: otwarcie urządzenia w ciągu niekoniecznie izoluje wspólną szynę zbiorczą, a otwarcie urządzenia wyjściowego nie usuwa napięcia z zacisków po stronie PV.
Dlatego lokalizacja urządzenia, oznakowanie, konfiguracja biegunów oraz procedura wyłączania są równie ważne, co obecność dźwigni sterującej.

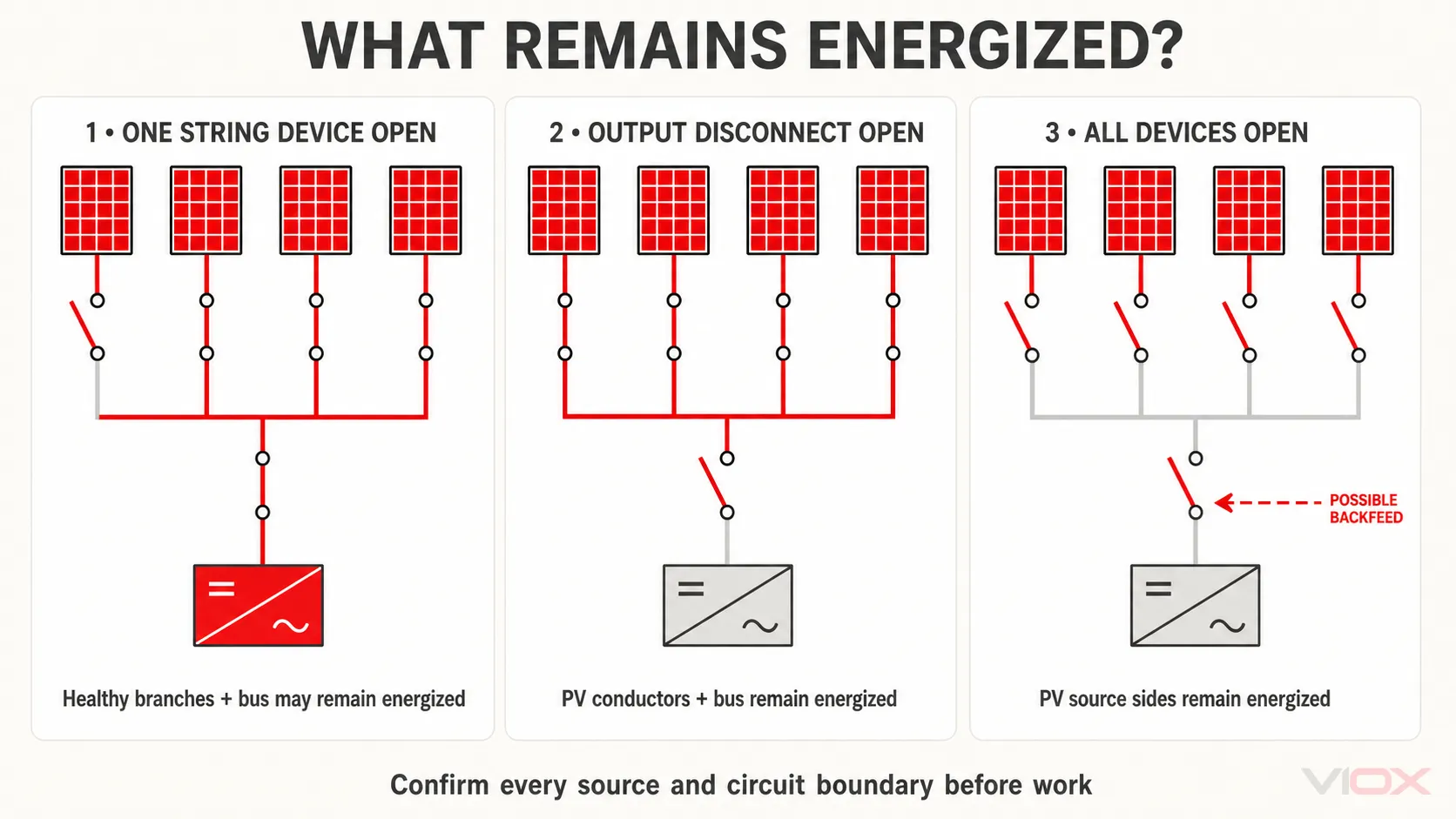

Przed zatwierdzeniem układu należy przeprowadzić kontrolę strefy pod napięciem:
| Działanie łączeniowe | Co może zostać odłączone | Co może pozostać pod napięciem |
|---|---|---|
| Otworzyć wyłącznik jednego ciągu lub rozłącznik bezpiecznikowy | Zabezpieczona gałąź za tym urządzeniem | Zaciski po stronie PV tego ciągu oraz szyna zbiorcza z pozostałych ciągów |
| Otworzyć wyjściowy rozłącznik izolacyjny | Docelowy obwód wyjściowy za urządzeniem | Szyna zbiorcza sumatora i przewody po stronie PV, jeśli stringi pozostają podłączone |
| Otwórz wszystkie urządzenia w stringach oraz rozłącznik wyjściowy | Sekcje wewnętrzne pomiędzy otwartymi urządzeniami | Zaciski po stronie źródła, przewody PV oraz każda sekcja narażona na zasilanie z akumulatora, falownika lub zewnętrzne zasilanie zwrotne |
Dokładne strefy pod napięciem zależą od rozmieszczenia urządzeń i wszystkich możliwych źródeł. Należy potwierdzić je na schemacie jednokreskowym oraz schemacie połączeń urządzenia, zamiast zakładać, że jedno otwarte pokrętło powoduje odłączenie napięcia w całej obudowie.
Czy wyłącznik DC może zastąpić rozłącznik izolacyjny DC?
Czasami, ale nigdy w drodze założenia. Wyłącznik prądu stałego (DC) może również pełnić funkcję środka odłączającego, jeśli pozwalają na to odpowiednie przepisy, certyfikacja, oznaczenia produktu, metoda instalacji oraz wymagania dotyczące blokad (lockout).
Przed użyciem jednego urządzenia do obu funkcji należy zweryfikować:
- przydatność dla maksymalnego napięcia stałego PV, w tym napięcia obwodu otwartego skorygowanego o temperaturę;
- znamionową zdolność wyłączania prądu stałego przy rzeczywistym napięciu systemu i konfiguracji biegunów;
- wyraźnie wskazaną pozycję otwartą;
- przydatność do izolacji oraz wszelkie wymagane zabezpieczenia przed załączeniem;
- cykl łączeniowy i kategorię użytkowania dla zamierzonej procedury operacyjnej;
- zgodność z obowiązującymi dla projektu przepisami oraz instrukcjami producenta sprzętu.
Jeśli którykolwiek z tych punktów jest niejasny, należy zastosować oddzielnie określone funkcje zabezpieczające i izolacyjne.
Czy rozłącznik prądu stałego (DC) może zastąpić wyłącznik nadprądowy DC?
Nie, w przypadkach, gdy wymagane jest automatyczne zabezpieczenie nadprądowe. Rozłącznik nie wykrywa przeciążeń ani prądów zwarciowych i nie wyzwala automatycznie. Nie może również selektywnie odłączyć jednego uszkodzonego ciągu, pozostawiając sprawne obwody w działaniu.
Rozłącznik może przerywać normalny prąd obciążenia, jeśli jest specjalnie sklasyfikowany jako rozłącznik izolacyjny, ale ta zdolność nie czyni go urządzeniem zabezpieczającym przed prądem przetężeniowym.

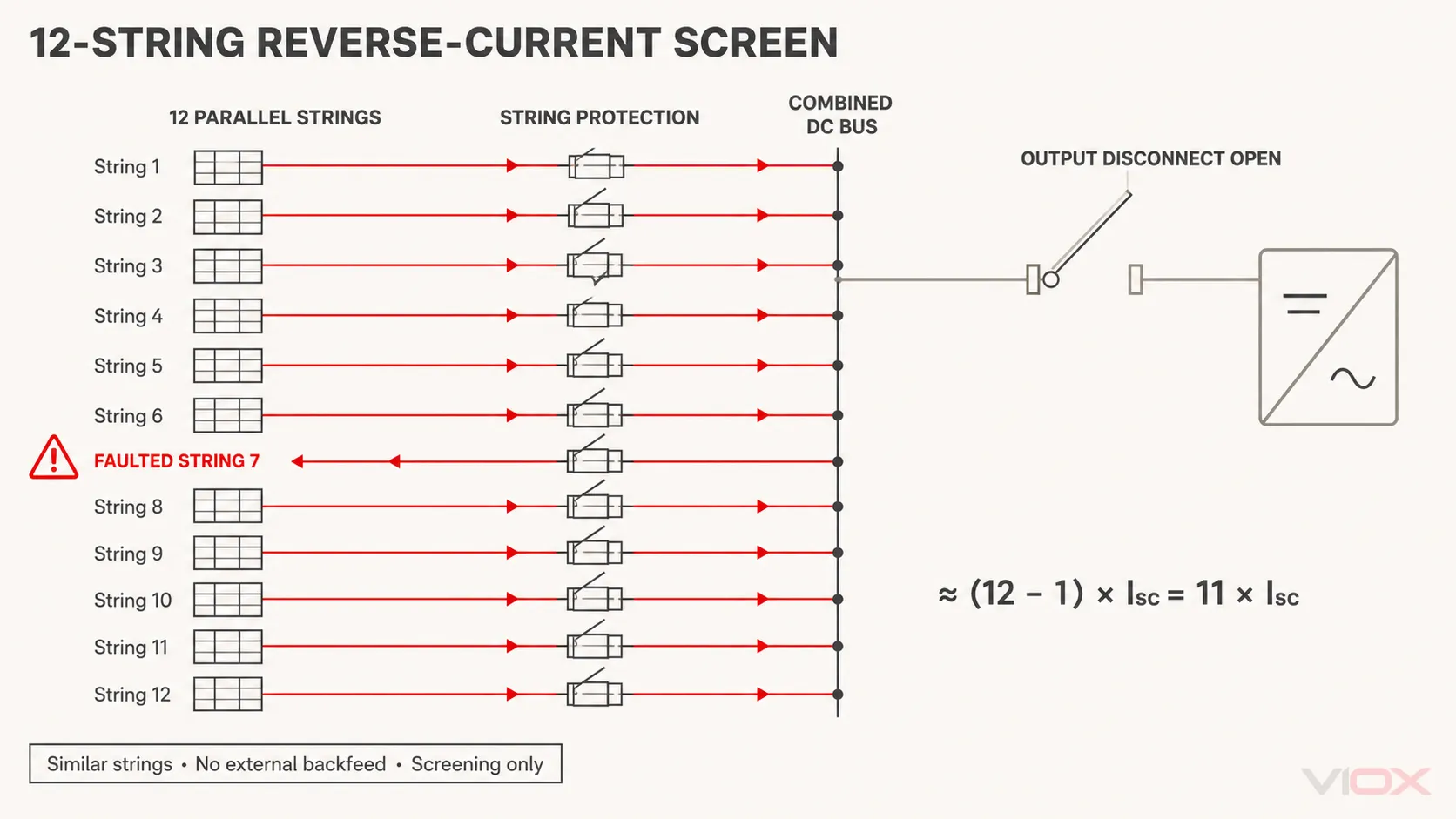

Przykład: Skrzynka przyłączeniowa (combiner box) dla 12 ciągów PV
Rozważmy skrzynkę przyłączeniową z 12 podobnymi ciągami połączonymi równolegle. Jeśli w jednym ciągu wystąpi awaria, pozostałe 11 ciągów może generować prąd wsteczny w jego kierunku. Uproszczone obliczenie szacunkowe to:
Potencjalny wkład prądu wstecznego ≈ (liczba ciągów równoległych - 1) × Isc ciąguDla 12 ciągów daje to w przybliżeniu 11 × Isc przed zastosowaniem pełnych obliczeń projektowych i zasad wynikających z przepisów. To przybliżenie zakłada podobne ciągi równoległe oraz brak dodatkowego wkładu z akumulatora, falownika, zasilania zewnętrznego lub innego źródła. Jest to jedynie wstępna wartość szacunkowa, a nie końcowa wartość znamionowa urządzenia zabezpieczającego.
Pełna ocena musi również uwzględniać maksymalną wartość znamionową bezpiecznika szeregowego modułu, obciążalność prądową przewodów, przewidywany prąd zwarciowy, charakterystykę urządzeń zabezpieczających oraz wszelkie możliwe źródła zasilania zwrotnego.
Typowy układ funkcjonalny może obejmować:
- bezpieczniki ciągowe lub wyłączniki DC dla wymaganego zabezpieczenia nadprądowego odgałęzień;
- wspólną szynę zbiorczą DC;
- ochronę przeciwprzepięciową tam, gdzie jest ona wymagana;
- wyjściowy rozłącznik izolacyjny lub inny zatwierdzony środek odłączający.
Sam układ nie stanowi dowodu zgodności. Należy nadal zweryfikować parametry znamionowe urządzeń, zabezpieczenie przewodów, wpływ temperatury, prąd zwarciowy, koordynację oraz obowiązującą normę.
Lista kontrolna weryfikacji specyfikacji urządzenia
Należy traktować to jako listę kontrolną sprzętu do celów dokumentacyjnych, a nie tylko jako listę do odczytu.
| Element do weryfikacji | Zapis z dokumentacji projektu i urządzenia | Warunek zaliczenia |
|---|---|---|
| Wymagana funkcja | Zabezpieczenie, izolacja, łączenie obciążeń lub zatwierdzona kombinacja | Każda wymagana funkcja jest przypisana do odpowiedniego urządzenia |
| Maksymalne skorygowane napięcie prądu stałego (DC) | Maksymalne napięcie obwodu otwartego PV przy minimalnej temperaturze projektowej | Znamionowe napięcie DC urządzenia uwzględnia obliczoną wartość maksymalną w określonej konfiguracji biegunów |
| Prąd roboczy ciągły | Prąd projektowy, współczynniki korekcyjne, temperatura otoczenia i grupowanie w obudowie | Wybrane urządzenie zachowuje deklarowaną obciążalność prądową w warunkach instalacji |
| Zdolność wyłącznika do pracy w warunkach zwarcia | Przewidywany prąd zwarciowy DC, charakterystyki wyzwalania i znamionowa zdolność wyłączania | Wyłącznik jest w stanie przerwać obliczone obciążenie przy rzeczywistym napięciu i układzie biegunów |
| Wytrzymałość rozłącznika w warunkach pracy | Znamionowy prąd krótkotrwały wytrzymywany i czas jego trwania | Deklarowana wytrzymałość obejmuje określony czas usuwania zwarcia |
| Warunkowy znamionowy prąd zwarciowy | Deklarowany prąd warunkowy oraz powiązane z nim urządzenie zabezpieczające przed zwarciem (SCPD) | Zainstalowane urządzenie SCPD, jego parametry znamionowe i nastawy są zgodne z deklarowaną przez producenta konfiguracją |
| Kategoria łączeniowa | Typ urządzenia i kategoria użytkowania | Zamierzone łączenie obciążenia mieści się w deklarowanych parametrach pracy prądu stałego (DC) |
| Izolacja i blokada | Wskaźnik pozycji otwartej, zdolność izolacyjna i metoda blokowania | Procedura izolacji projektu i wymagania lokalne są spełnione |
| Granica obwodu | Schemat jednokreskowy i przegląd stref pod napięciem | Urządzenie chroni lub odłącza zamierzoną sekcję przy uwzględnieniu wszystkich źródeł zasilania |
| Dowody | Karta katalogowa, certyfikat, instrukcja obsługi i standard projektu | Numer modelu, parametry znamionowe, zakres normy i instrukcje instalacji są zgodne |
W celu doboru konkretnego wyłącznika, zapoznaj się z praktycznym przewodnikiem po wyłącznikach prądu stałego (DC) a przewodnik doboru wielkości wyłączników prądu stałego (DC). W kwestii budowy i zastosowania urządzeń, zobacz czym jest rozłącznik izolacyjny prądu stałego (DC).
Normy i granice przepisów
Obowiązujące wymagania zależą od rynku oraz typu systemu. Poniższe odniesienia opisują różne aspekty podejmowania decyzji i nie powinny być traktowane jako zamienne certyfikaty produktów.
| Odniesienie | Praktyczna rola w tej decyzji |
|---|---|
| IEC 60947-2:2024 | Wymagania produktowe dla wyłączników przemysłowych, obejmujące urządzenia o napięciu znamionowym do 1500 V DC |
| IEC 60947-3:2020+A1:2025 | Wymagania produktowe dla łączników, rozłączników, rozłączników izolacyjnych oraz zestawów bezpiecznikowych |
| IEC 62548-1:2023+A1:2025 | Wymagania projektowe dla instalacji fotowoltaicznych obejmujące okablowanie DC, urządzenia zabezpieczające, aparaturę łączeniową oraz uziemienie |
| IEC 60364-7-712:2025 | Wymagania dotyczące doboru i stosowania urządzeń w instalacjach fotowoltaicznych, w tym aktualne architektury systemów PV |
| NFPA 70 (NEC), Artykuł 690 | Wymogi fotowoltaiczne w USA; należy stosować wydanie przyjęte przez organ właściwy (AHJ) |
| Lokalne przepisy instalacyjne | Mogą obowiązywać dodatkowe wymogi dotyczące rozmieszczenia, oznakowania, dostępności, obudowy lub awaryjnego odłączania |
Nie należy określać produktu jako zgodnego z jakąkolwiek normą, chyba że certyfikat, oznaczenie i zakres zastosowania konkretnego modelu potwierdzają to twierdzenie.
Typowe błędy w wyborze
Użycie urządzenia przeznaczonego wyłącznie do prądu przemiennego (AC) w obwodzie prądu stałego (DC)
Przerywanie prądu stałego (DC) jest bardziej wymagające, ponieważ łuk nie posiada naturalnego przejścia przez zero. Należy stosować urządzenie z wyraźną wartością znamionową DC dla rzeczywistego napięcia, prądu, układu biegunów oraz charakterystyki łączeniowej lub wyłączalnej.
Dobór wyłącznie na podstawie wartości znamionowej prądu
Wartość znamionowa w amperach nie określa przydatności dla napięcia DC, zdolności wyłączania, kategorii użytkowania ani parametrów izolacji. Wszystkie istotne parametry znamionowe muszą być zgodne z zastosowaniem.
Zakładanie, że każdy wyłącznik jest izolatorem
Dźwignia wyłącznika nie stanowi automatycznego dowodu na to, że urządzenie zapewnia wymaganą izolację, widoczną przerwę w obwodzie lub możliwość blokady.
Traktowanie izolatora wyjściowego jako zabezpieczenia ciągu
Rozłącznik wyjściowy nie zapewnia automatycznie selektywnego zabezpieczenia nadprądowego dla poszczególnych ciągów. Należy oddzielnie ocenić narażenie na prąd wsteczny oraz zabezpieczenie gałęzi.
Instalowanie rozłącznika na niewłaściwej granicy obwodu
Wybrane urządzenie musi odłączać sekcję, którą technicy spodziewają się odizolować. Przed sfinalizowaniem układu należy wyznaczyć strefy pod napięciem dla każdego stanu przełączeniowego.
Pytania i odpowiedzi
Czy wszystkie systemy fotowoltaiczne wymagają oddzielnego izolatora DC i wyłącznika DC?
Nie. Wiele systemów wymaga zarówno funkcji izolacji, jak i zabezpieczenia nadprądowego, ale funkcje te nie zawsze wymagają dwóch oddzielnych urządzeń. Prawidłowa konfiguracja zależy od narażenia obwodu, parametrów znamionowych urządzeń, obowiązujących przepisów oraz tego, czy dany wyłącznik jest zatwierdzony jako środek odłączający.
Czy wyłącznik prądu stałego (DC) może być używany jako wyłącznik roboczy?
Tylko wtedy, gdy producent dopuszcza przewidywaną częstotliwość łączeń i obciążenie. Wyłącznik, który może być obsługiwany ręcznie, nie jest automatycznie przystosowany do rutynowego przełączania.
Czy rozłącznik izolacyjny DC wyzwala podczas zwarcia?
Nie. Standardowy rozłącznik izolacyjny DC nie wykrywa prądu zwarciowego ani nie wyzwala automatycznie. Zabezpieczenie zwarciowe musi być zapewnione przez odpowiednio dobrany wyłącznik nadprądowy, bezpiecznik lub inne uznane urządzenie ochronne.
Gdzie montowane są urządzenia w skrzynce połączeniowej (combiner box)?
Urządzenia nadprądowe są zazwyczaj montowane na poziomie ciągu (stringu), grupy ciągów lub wyjścia, zgodnie z projektem ochrony. Rozłącznik izolacyjny jest często umieszczany na wyjściu zbiorczym, gdy wymagane jest lokalne odłączenie całej skrzynki. Dokładny układ zależy od granic obwodu i obowiązujących przepisów.
Które urządzenie jest bezpieczniejsze?
Żadne z nich nie jest uniwersalnie bezpieczniejsze, ponieważ chronią przed różnymi zagrożeniami. Wyłącznik nadprądowy chroni przed określonymi stanami przetężeniowymi; rozłącznik izolacyjny lub rozłącznik obciążenia służy do celowego odłączania obwodu. Bezpieczeństwo zależy od prawidłowego doboru i koordynacji wymaganych funkcji.
Wnioski
Różnica praktyczna jest prosta: Wyłącznik nadprądowy DC przerywa określone stany przetężeniowe zgodnie ze swoją charakterystyką wyzwalania i znamionową zdolnością wyłączania prądu stałego. A rozłącznik izolacyjny zapewnia separację, podczas gdy rozłącznik obciążeniowy dodaje do tego deklarowaną zdolność łączeniową pod obciążeniem. Odpowiednio certyfikowany wyłącznik może czasami pełnić obie funkcje: ochrony i izolacji, jednak rozłącznik nie może zastąpić wymaganego zabezpieczenia nadprądowego.
Przed wyborem urządzenia należy zdefiniować funkcję ochrony, granicę izolacji, maksymalne skorygowane napięcie, prąd, obciążenie zwarciowe oraz obowiązującą normę. Następnie należy zweryfikować dokładny model w oparciu o jego kartę katalogową, deklarowane parametry zwarciowe, powiązane wymagania SCPD oraz schematy projektowe.
