Przewodnik po koordynacji ATS i wyłączników: Wyjaśnienie Icw i selektywności

Dlaczego większość specyfikacji ATS pomija krytyczny czynnik koordynacji

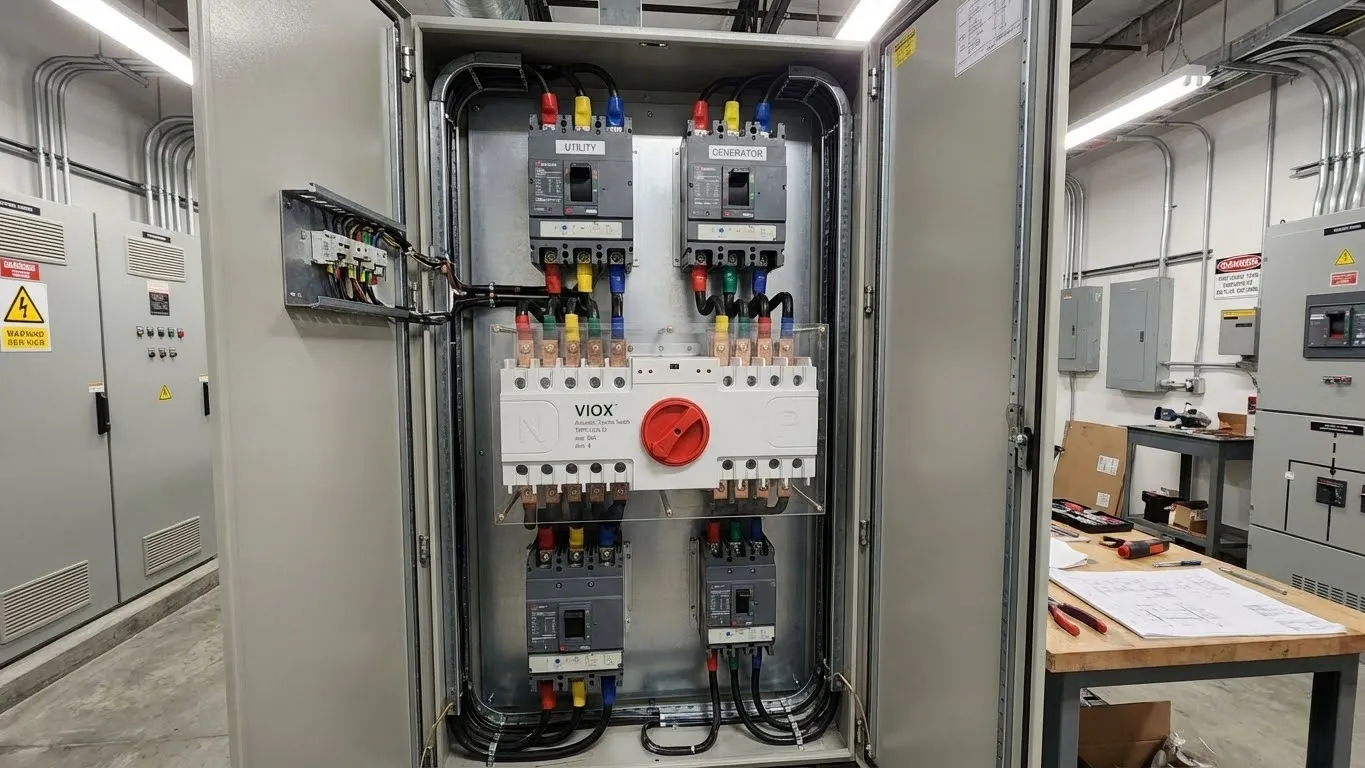

Określając automatyczny przełącznik zasilania, większość inżynierów elektryków koncentruje się na oczywistych parametrach: znamionowym prądzie ciągłym, czasie przełączania i kompatybilności napięciowej. Jednak w tysiącach instalacji na całym świecie czai się krytyczne przeoczenie – koszmar koordynacji między wyłącznikami nadprądowymi wyższego rzędu a zdolnością wytrzymywania zwarć przez ATS. Luka ta staje się katastrofalna w warunkach zwarciowych, gdy niedopasowany schemat zabezpieczeń powoduje uciążliwe wyłączenia, które zaciemniają całe obiekty, lub w ogóle nie chroni urządzeń.

Podstawowy problem tkwi w złożonej interakcji między kategoriami selektywności wyłączników, znamionowymi prądami wytrzymywanymi zwarciowo (Icw)oraz tolerancją ATS na prąd zwarciowy. Kiedy inżynierowie specyfikują wyłączniki kategorii B z celowymi opóźnieniami czasowymi w celu osiągnięcia selektywnej koordynacji, tworzą scenariusz, w którym ATS musi wytrzymać pełny prąd zwarciowy podczas tego okna opóźnienia – często od 100 milisekund do 1 sekundy. Standardowe jednostki ATS o znamionowej wartości 3 cykli po prostu nie są w stanie wytrzymać tych wydłużonych czasów trwania zwarć, co prowadzi do spawania styków, uszkodzeń łukowych lub całkowitej awarii przełącznika zasilania.

Ten kompleksowy przewodnik zawiera wiedzę na poziomie inżynierskim, której potrzebujesz, aby opanować koordynację ATS-wyłącznik, zrozumieć różnicę między urządzeniami zabezpieczającymi kategorii A i B, prawidłowo stosować zasady selektywności czasowej i specyfikować przełączniki zasilania, które są zgodne z Twoją strategią zabezpieczenia nadprądowego – niezależnie od tego, czy projektujesz systemy zasilania awaryjnego dla szpitali, centrów danych czy krytycznych obiektów przemysłowych.

Część 1: Zrozumienie kategorii wyłączników i znamionowych wartości Icw

1.1 Wyłączniki kategorii A i kategorii B: Podstawa strategii koordynacji

Norma IEC 60947-2 dzieli wyłączniki niskonapięciowe na dwie podstawowe kategorie zabezpieczeń, które określają ich zachowanie podczas koordynacji. Wyłączniki kategorii A działają z natychmiastowymi funkcjami wyzwalania magnetycznego i nie zapewniają celowego opóźnienia zwarciowego. Urządzenia te – zazwyczaj wyłączniki w obudowach formowanych (MCCB) i wyłączniki instalacyjne (MCB) – są zaprojektowane do jak najszybszego wyzwalania po wykryciu prądu zwarciowego, zwykle w ciągu 10-20 milisekund. Wyłączniki kategorii A nie mają znamionowej wartości Icw, ponieważ są zaprojektowane do przerywania, a nie wytrzymywania prądów zwarciowych.

Wyłączniki kategorii A można wdrażać w obwodach zasilających silniki, końcowych panelach rozdzielczych i zabezpieczeniach obwodów odgałęzionych, gdzie celem jest natychmiastowe usunięcie zwarcia. Szybkie działanie chroni kable i urządzenia znajdujące się niżej w obwodzie przed naprężeniami termicznymi i mechanicznymi, ale nie oferuje elastyczności koordynacji. Gdy zwarcie wystąpi w dowolnym miejscu w chronionej strefie, wyłącznik kategorii A wyzwala – i koniec.

Wyłączniki kategorii B, w przeciwieństwie do tego, zawierają regulowane funkcje opóźnienia zwarciowego, które umożliwiają zaawansowane strategie koordynacji czasowej. Urządzenia te – głównie wyłączniki powietrzne (ACB) i niektóre o wysokiej wydajności MCCB– można zaprogramować tak, aby celowo opóźniały swoją reakcję wyzwalania między 0,05 a 1,0 sekundy po wykryciu prądu zwarciowego. To okno opóźnienia pozwala urządzeniom zabezpieczającym znajdującym się niżej w obwodzie na wcześniejsze usunięcie zwarć, osiągając prawdziwą selektywną koordynację. Wyłączniki kategorii B muszą mieć znamionową wartość Icw, która potwierdza ich zdolność do wytrzymania prądu zwarciowego podczas okresu opóźnienia bez uszkodzeń.

Cecha	Wyłączniki kategorii A	Wyłączniki kategorii B
Charakterystyka wyzwalania	Natychmiastowa (10-20ms)	Regulowane opóźnienie (0,05-1,0s)
Znamionowy prąd wytrzymywany zwarciowo Icw	Nie podano	Obowiązkowa wartość znamionowa
Typowe typy	MCB, standardowy MCCB	ACB, zaawansowany MCCB
Użycie podstawowe	Obwody zasilające/odgałęzione	Główne zasilanie, połączenie szyn zbiorczych
Metoda koordynacji	Tylko wielkość prądu	Selektywność opóźniona w czasie
Koszt względny	Niższy	Wyższy
Złożoność aplikacji	Prosty	Wymaga badania koordynacji

Zrozumienie tego podstawowego rozróżnienia jest niezbędne przy wyborze zabezpieczenia obwodów dla instalacji ATS, ponieważ kategoria wyłącznika bezpośrednio determinuje wymagania dotyczące znamionowej wartości ATS i złożoność koordynacji.

1.2 Co to jest Icw (prąd wytrzymywany zwarciowo)?

Znamionowy krótkotrwały prąd wytrzymywany (Icw) reprezentuje maksymalny symetryczny prąd zwarciowy RMS, który wyłącznik kategorii B może przewodzić przez określony czas bez wyzwolenia lub uszkodzenia termicznego lub elektrodynamicznego. Norma IEC 60947-2 definiuje standardowe czasy trwania testów wynoszące 0,05, 0,1, 0,25, 0,5 i 1,0 sekundy, przy czym wyłącznik pozostaje zamknięty przez cały czas trwania zwarcia, monitorując degradację styków, uszkodzenie izolacji lub deformację mechaniczną.

Naprężenia fizyczne podczas tego okresu wytrzymywania są ekstremalne. Termicznie, prąd zwarciowy generuje energię I²t, która nagrzewa przewody, styki i szyny zbiorcze zgodnie z kwadratem prądu pomnożonym przez czas. Zwarcie 50 kA utrzymywane przez 0,5 sekundy wytwarza 1250 MJ/s energii cieplnej, która musi zostać pochłonięta bez przekraczania granicznych temperatur materiału. Elektrodynamicznie, pola magnetyczne generowane przez prądy zwarciowe wytwarzają siły odpychające między równoległymi przewodnikami, które mogą przekraczać kilka ton na metr – siły, które nie mogą wyginać szyn zbiorczych ani uszkadzać zespołów styków.

Dlaczego Icw ma krytyczne znaczenie dla koordynacji ATS: Kiedy konfigurujesz wyłącznik kategorii B wyższego rzędu z 0,2-sekundowym opóźnieniem zwarciowym, aby osiągnąć selektywność z obwodami zasilającymi znajdującymi się niżej w obwodzie, każde urządzenie szeregowe – w tym ATS – musi wytrzymać prąd zwarciowy przez cały ten czas opóźnienia. Wyłącznik o znamionowej wartości Icw = 42 kA przez 0,5 s może wytrzymać 42 000 amperów przez pół sekundy, ale jeśli Twój ATS nie ma równoważnej zdolności wytrzymywania zwarciowego, staje się słabym ogniwem, które zawodzi w schematach koordynacji zaprojektowanych w celu zwiększenia niezawodności systemu.

Typ wyłącznika	Typowy zakres Icw	Typowe czasy znamionowe	Przykład zastosowania
Wytrzymały MCCB	12-50 kA	0,05s, 0,1s, 0,25s	Główna rozdzielnica
Wyłącznik nadprądowy (ACB)	30-100 kA	0,1s, 0,25s, 0,5s, 1,0s	Wejście serwisowe, sprzężenie szyn zbiorczych
Kompaktowy ACB	50-85 kA	0,25s, 0,5s, 1,0s	Główne zasilanie generatora, wejście UPS

Wskazówka dla profesjonalistów: Wartość Icw na karcie katalogowej wyłącznika zazwyczaj zakłada maksymalny czas opóźnienia (często 1,0 s). Jeśli Twoje badanie koordynacji wymaga krótszych opóźnień (np. 0,1 s), możesz użyć wyłącznika o niższej wartości znamionowej Icw, ponieważ naprężenie termiczne I²t przy 0,1 s jest znacznie mniejsze niż przy 1,0 s. Zawsze sprawdzaj, czy I²t(zwarcie) < I²cw × t(opóźnienie).

1.3 Powiązane parametry znamionowe: Icu, Ics i Icm

Zdolność zwarciowa wyłącznika obejmuje cztery powiązane ze sobą parametry znamionowe, które należy rozumieć jako skoordynowany system, a nie izolowane specyfikacje.

Icu (Graniczna zdolność wyłączania zwarciowego) określa maksymalny skuteczny prąd zwarciowy symetryczny, jaki wyłącznik może bezpiecznie wyłączyć w warunkach testowych określonych w normie IEC 60947-2. Po wyłączeniu przy Icu wyłącznik może być uszkodzony i nienadający się do dalszej eksploatacji, ale nie może stwarzać zagrożenia dla bezpieczeństwa. Icu można traktować jako próg przetrwania – wyłącznik to przetrwał, ale ledwo. W przypadku krytycznych instalacji należy dążyć do tego, aby dostępny prąd zwarciowy pozostawał znacznie poniżej Icu we wszystkich scenariuszach pracy.

Ics (Zdolność wyłączania zwarciowego podczas pracy) reprezentuje poziom prądu zwarciowego, przy którym wyłącznik może wyłączyć prąd, a następnie kontynuować normalną pracę z zachowaniem pełnej funkcjonalności. Norma IEC definiuje Ics jako procent Icu – zazwyczaj 25%, 50%, 75% lub 100% w zależności od konstrukcji wyłącznika i zamierzonego zastosowania. Dla systemów przełączania rezerwowego o znaczeniu krytycznym w szpitalach, centrach danych lub instalacjach zasilania awaryjnego, określenie wyłączników z Ics = 100% Icu zapewnia, że nawet maksymalne znamionowe zdarzenia zwarciowe nie pogorszą integralności systemu zabezpieczeń.

Icm (Znamionowy prąd załączalny) określa maksymalny szczytowy prąd chwilowy, jaki wyłącznik może bezpiecznie załączyć przy napięciu znamionowym. Ten parametr znamionowy staje się krytyczny podczas operacji przełączania ATS i sekwencji synchronizacji generatora, gdzie można przełączać się w istniejący stan zwarcia. Zależność między Icm i Icu zależy od współczynnika mocy pętli zwarcia: Icm = k × Icu, gdzie k waha się od 1,5 (wysoka impedancja, zwarcia rezystancyjne) do 2,2 (niska impedancja, zwarcia indukcyjne typowe w systemach zasilania). Dla wyłącznika o parametrach znamionowych Icu = 50kA przy cos φ = 0,3, należy oczekiwać Icm ≈ 110kA szczytowo.

Częsty błąd: Inżynierowie często sprawdzają, czy Icu wyłącznika nadrzędnego przekracza dostępny prąd zwarciowy, ale nie sprawdzają adekwatności Icw, gdy stosowane są opóźnienia czasowe. Dla schematów koordynacji generator-ATS-sieć, takie przeoczenie może być katastrofalne – wyłącznik przetrwa zwarcie (spełnia Icu), ale styki ATS zespawają się podczas 0,3-sekundowego okna opóźnienia, ponieważ nikt nie sprawdził parametrów znamionowych krótkotrwałych.

Część 2: Zasady selektywności i strategie koordynacji

2.1 Co to jest selektywność (dyskryminacja)?

Selektywność, zwana również dyskryminacją lub koordynacją, opisuje strategiczne rozmieszczenie urządzeń zabezpieczających przed przetężeniem w systemie dystrybucji w taki sposób, że działa tylko urządzenie zabezpieczające bezpośrednio przed miejscem zwarcia, podczas gdy wszystkie inne urządzenia nadrzędne pozostają zamknięte. Celem inżynieryjnym jest zminimalizowanie zakresu przerwy w zasilaniu – odizolowanie najmniejszej możliwej sekcji instalacji dotkniętej zwarciem przy jednoczesnym zachowaniu ciągłości zasilania dla wszystkich innych odbiorników.

Rozważmy system dystrybucji zasilający dwadzieścia stanowisk produkcyjnych poprzez indywidualne wyłączniki zasilające, wszystkie zasilane z jednego wspólnego wyłącznika głównego. Bez selektywności zwarcie doziemne w stanowisku nr 1 może spowodować wyłączenie wyłącznika głównego, powodując zaciemnienie wszystkich dwudziestu stanowisk i wstrzymanie produkcji w całym zakładzie. Przy odpowiedniej selektywności otwiera się tylko wyłącznik zasilający stanowisko nr 1, ograniczając awarię do jednego stanowiska, podczas gdy pozostałe dziewiętnaście kontynuuje pracę.

Dwa podstawowe mechanizmy umożliwiają selektywność: selektywność prądowa (zwana również selektywnością amperową lub dyskryminacją ze względu na wartość) i selektywność czasowa (dyskryminacja poprzez celowe opóźnienie). Większość skoordynowanych schematów zabezpieczeń wykorzystuje oba mechanizmy w różnych zakresach prądów zwarciowych, osiągając częściową selektywność przy wysokich poziomach zwarć i całkowitą selektywność przy niższych prądach, gdzie impedancja systemu naturalnie różnicuje wartości zwarć w różnych lokalizacjach.

2.2 Selektywność prądowa: Naturalna koordynacja ze względu na wartość

Selektywność prądowa wykorzystuje naturalną impedancję kabli i transformatorów do tworzenia różnic w wartości prądu zwarciowego między poziomami dystrybucji. Zwarcie na końcu obciążenia kabla zasilającego o długości 50 metrów pobiera znacznie mniejszy prąd niż zwarcie na początku zasilania ze względu na impedancję kabla. Ustawiając próg wyzwalania natychmiastowego wyłącznika nadrzędnego powyżej maksymalnego prądu zwarciowego, jaki zobaczy wyłącznik podrzędny, osiąga się selektywność automatycznie – urządzenie podrzędne wyzwala przy niższych prądach, urządzenie nadrzędne reaguje tylko na zwarcia w swojej strefie chronionej.

Przykład: Wyłącznik główny 400A zasilający wyłącznik zasilający 100A przez 75 metrów kabla miedzianego 50mm². Prąd zwarciowy w lokalizacji wyłącznika głównego może osiągnąć 35kA, ale impedancja kabla ogranicza maksymalny prąd zwarciowy na zaciskach obciążenia wyłącznika zasilającego do około 12kA. Ustawienie wyzwalania natychmiastowego wyłącznika głównego na 25kA i wyzwalania magnetycznego wyłącznika zasilającego na 15kA tworzy okno selektywności – każde zwarcie pobierające mniej niż 25kA jest usuwane tylko przez wyłącznik zasilający.

Ograniczeniem selektywności prądowej jest granica selektywności– poziom prądu zwarciowego, w którym przecinają się krzywe czasowo-prądowe urządzeń nadrzędnych i podrzędnych. Poniżej tego prądu działa tylko urządzenie podrzędne. Powyżej niego oba urządzenia mogą wyzwolić jednocześnie (utrata selektywności). Dla typowej pary skoordynowanych wyłączników MCCB granice selektywności wahają się od 3-15kA w zależności od parametrów znamionowych wyłączników i tabel selektywności dostarczonych przez producenta.

Selektywność częściowa występuje, gdy koordynacja jest utrzymywana do granicy selektywności, ale traci się ją przy wyższych prądach zwarciowych. Selektywność całkowita oznacza, że koordynacja rozciąga się na pełną zdolność wyłączania urządzenia podrzędnego. Dla instalacji, w których zabezpieczenie zwarciowe automatycznego przełącznika rezerwowego musi gwarantować stabilność wyłącznika nadrzędnego podczas zwarć podrzędnych, selektywność całkowita jest często wymagana przez specyfikację lub przepisy.

2.3 Selektywność czasowa z Icw: Inżynieryjne celowe opóźnienia

Selektywność czasowa wprowadza celowe opóźnienia w nadrzędnych urządzeniach zabezpieczających, aby utworzyć okno koordynacji, w którym urządzenia podrzędne mogą najpierw usunąć zwarcia. Takie podejście jest niezbędne, gdy sama selektywność prądowa nie może osiągnąć całkowitej koordynacji, szczególnie przy wysokich poziomach prądów zwarciowych w pobliżu źródła zasilania, gdzie różnicowanie impedancji między poziomami jest minimalne.

Zasada jest prosta: skonfiguruj nadrzędny wyłącznik kategorii B z opóźnieniem krótkotrwałym (zazwyczaj 0,1 s, 0,2 s lub 0,4 s), a następnie ustaw wyłączniki podrzędne z stopniowo krótszymi opóźnieniami lub wyzwalaniem natychmiastowym. Gdy wystąpi zwarcie, wyłącznik podrzędny najbliżej zwarcia działa w ciągu 10-30 ms, podczas gdy wyłącznik nadrzędny celowo pozostaje zamknięty przez ustawiony czas opóźnienia. Jeśli wyłącznik podrzędny pomyślnie usunie zwarcie, urządzenie nadrzędne nigdy się nie wyłączy. Jeśli urządzenie podrzędne ulegnie awarii lub zwarcie przekroczy jego zdolność wyłączania, wyłącznik nadrzędny zadziała po upływie opóźnienia, zapewniając zabezpieczenie rezerwowe.

Krytyczne wymaganie: Nadrzędny wyłącznik kategorii B musi posiadać odpowiedni parametr znamionowy Icw, aby przetrwać prąd zwarciowy przez cały okres opóźnienia. Równanie sterujące to:

I²t(zwarcie) < I²Icw × t(opóźnienie)

Gdzie I²²t(zwarcie) reprezentuje energię cieplną ze zwarcia (prąd do kwadratu × czas), a I²²cw × t(opóźnienie) reprezentuje zdolność wyłącznika do wytrzymania.

Poziom koordynacji	Typ urządzenia	Ustawienie opóźnienia wyzwolenia	Wymagane Icw przy zwarciu 30kA
Poziom 3 – Zasilanie główne	ACB 1600A	Opóźnienie 0,4 s	42kA przez 0,5 s
Poziom 2 – Podział mocy	MCCB 400A	Opóźnienie 0,2 s	35kA przez 0,25 s
Poziom 1 – Zasilacz	MCCB 100A	Natychmiastowy	Nie dotyczy (kategoria A)

W tej kaskadzie zwarcie 30kA na poziomie 1 jest usuwane przez wyłącznik zasilający 100A w ciągu 20ms. Wyłącznik 400A czeka 0,2 s (musi wytrzymać 30kA przez co najmniej 0,25 s zgodnie z jego parametrem znamionowym Icw), widzi usunięte zwarcie i pozostaje zamknięty. Wyłącznik główny 1600A czeka 0,4 s (musi wytrzymać 30kA przez co najmniej 0,5 s), również pozostaje zamknięty. Wynik: tylko uszkodzony zasilacz traci zasilanie.

Częsty błąd: Inżynierowie czasami wyłączają wyzwalanie natychmiastowe na wyłączniku głównym, aby “poprawić koordynację”, nie sprawdzając, czy wszystkie połączone szeregowo urządzenia – w tym ATS – mogą wytrzymać wydłużony czas trwania zwarcia. Tworzy to lukę w zabezpieczeniach, w której uszkodzenie sprzętu następuje przed aktywacją opóźnionego wyzwolenia.

2.4 Selektywność w systemach krytycznych: Wymagania NEC i bezpieczeństwa życia

National Electrical Code (NEC) Artykuł 700.28 nakazuje selektywną koordynację urządzeń zabezpieczających przed przetężeniem systemu awaryjnego, wymagając “koordynacji osiągniętej poprzez dobór i instalację urządzeń zabezpieczających przed przetężeniem oraz ich parametrów znamionowych lub ustawień dla pełnego zakresu dostępnych prądów przetężeniowych od przeciążenia do maksymalnego dostępnego prądu zwarciowego”. Podobne wymagania istnieją w NEC Artykuł 517 dla placówek opieki zdrowotnej i Artykuł 708 dla systemów zasilania o krytycznym znaczeniu.

Te wymagania kodeksowe zasadniczo wpływają na strategie specyfikacji ATS. Aby osiągnąć zgodną z kodeksem selektywną koordynację w awaryjnej dystrybucji zasilania, inżynierowie często muszą wyłączyć lub znacznie opóźnić funkcję wyzwalania natychmiastowego na wyłącznikach nadrzędnych zasilających ATS. Wyłącznik główny, który normalnie wyzwalałby w ciągu 1-2 cykli (16-32ms) podczas zwarcia 40kA, może być ustawiony na opóźnienie 0,3 sekundy, aby skoordynować się z podrzędnymi zasilaczami awaryjnymi.

To tworzy paradoks koordynacji: same opóźnienia wymagane do zgodnej z kodeksem selektywności narażają ATS na wydłużone działanie zwarcia, którego standardowe parametry wytrzymałościowe 3-cyklowe nie mogą przetrwać. Zrozumienie parametrów zwarciowych przełącznika rezerwowego staje się obowiązkowe, a nie opcjonalne, w projektowaniu systemów awaryjnych. Musisz albo określić jednostki ATS o krótkotrwałej wytrzymałości, zdolne do przetrwania opóźnienia koordynacji, albo przeprojektować schemat ochrony za pomocą urządzeń ograniczających prąd (bezpieczników), które zapewniają inherentną selektywność bez opóźnień czasowych.

Wskazówka dla profesjonalistów: Przed sfinalizowaniem ustawień wyłączników dla systemów awaryjnych, przeprowadź kompletne badanie koordynacji, które uwzględnia wytrzymałość zwarciową ATS jako ograniczenie. Wielu inżynierów zbyt późno odkrywa, że osiągnięcie zgodności z NEC 700.28 przy wybranych ustawieniach wyłączników wymaga aktualizacji do droższego przełącznika transferowego o krótkotrwałej wytrzymałości - zmiana zamówienia, której można było uniknąć dzięki odpowiedniej analizie koordynacji we wczesnej fazie.

Część 3: Wytrzymałość zwarciowa ATS i wymagania dotyczące koordynacji

3.1 Wytrzymałość i zdolność załączania ATS (WCR): Zrozumienie podstaw

Każdy automatyczny przełącznik transferowy posiada wytrzymałość i zdolność załączania (WCR) która określa maksymalny spodziewany prąd zwarciowy, który przełącznik transferowy może bezpiecznie wytrzymać, gdy jest chroniony przez określone urządzenie zabezpieczające przed przeciążeniem (OCPD). Ta ocena nie jest samodzielną zdolnością urządzenia - reprezentuje przetestowaną i certyfikowaną kombinację ATS z określonymi typami i ustawieniami ochrony nadrzędnej.

Standardowe oceny ATS są zazwyczaj oparte na testach wytrzymałości 3-cyklowych (około 50 milisekund przy 60 Hz), podczas których przełącznik transferowy musi wytrzymać prąd zwarciowy, podczas gdy nadrzędny OCPD otwiera się bez spawania styków, uszkodzenia izolacji lub uszkodzenia mechanicznego. Testy są zgodne z protokołami UL 1008 (Standard dla urządzeń przełączających), które poddają urządzenie najgorszym scenariuszom zwarciowym, w tym załączaniu na istniejące zwarcia i zwarciom występującym, gdy styki są zamknięte.

Dane techniczne producenta ATS zazwyczaj przedstawiają WCR w dwóch formatach:

“Oceny ”Specyficzny wyłącznik" certyfikują ATS do użytku z wyraźnie zidentyfikowanymi modelami wyłączników, ocenami i ustawieniami wyzwalaczy. Na przykład: “100kA SCCR, gdy jest chroniony przez Square D Model HDA36100, rama 100A, wyzwalacz magnetyczny ustawiony na 10×In, z włączonym wyzwalaczem natychmiastowym.” Zapewnia to maksymalną ocenę, ale ogranicza elastyczność projektowania.

“Oceny ”Dowolny wyłącznik" certyfikują ATS do użytku z dowolnym wyłącznikiem spełniającym określone cechy - zazwyczaj wymagającym zdolności wyzwalania natychmiastowego i 3-cyklowego wyłączania. Na przykład: “42kA SCCR, gdy jest chroniony przez dowolny wyłącznik o wartości znamionowej ≥100A z wyzwalaniem natychmiastowym i maksymalnym czasem wyłączania 3-cyklowym.” Oferuje to elastyczność projektowania, ale często przy zmniejszonych ocenach prądu zwarciowego.

Typowe wartości WCR dla komercyjnych i lekkich przemysłowych jednostek ATS wahają się od 10kA do 100kA, z typowymi ocenami na poziomie 22kA, 42kA, 65kA i 85kA w zależności od wielkości ramy i konstrukcji:

Rozmiar ramy ATS	Typowy zakres WCR 3-cyklowego	Typowe wymaganie OCPD
30-100A	10-35 kA	Dowolny wyłącznik, wyzwalanie natychmiastowe
150-400A	22-65 kA	Specyficzny wyłącznik lub bezpiecznik ograniczający prąd
600-1200A	42-100 kA	Specyficzny wyłącznik z udokumentowanymi ustawieniami
1600-3000A	65-200 kA	Zaprojektowana koordynacja, często z bezpiecznikiem

Wskazówka dla profesjonalistów: Termin “dowolny wyłącznik” jest nieco mylący - w rzeczywistości oznacza “dowolny wyłącznik z wyzwalaniem natychmiastowym, który wyłącza się w 3 cyklach lub mniej”. Wyklucza to wyłączniki kategorii B skonfigurowane z opóźnieniami krótkotrwałymi, co zaskakuje wielu inżynierów, gdy próbują osiągnąć selektywną koordynację.

3.2 ATS o krótkotrwałej wytrzymałości: Rozwiązania inżynieryjne dla koordynacji z opóźnieniem czasowym

Aby umożliwić koordynację z wyłącznikami kategorii B wykorzystującymi celowe opóźnienia czasowe, producenci ATS oferują przełączniki transferowe o krótkotrwałej wytrzymałości przetestowane pod kątem wytrzymywania określonych prądów zwarciowych przez wydłużone okresy do 30 cykli (0,5 sekundy). Te specjalistyczne jednostki przechodzą rygorystyczne testy zgodnie z przepisami UL 1008, które weryfikują integralność styków, zdolność przerywania łuku i stabilność strukturalną podczas utrzymujących się warunków zwarciowych, które zniszczyłyby standardowe przełączniki transferowe.

Typowe oceny krótkotrwałe są zgodne z zależnością czasowo-prądową, gdzie wyższe prądy są tolerowane przez krótsze okresy:

• 30kA przez 0,3 sekundy (18 cykli)
• 42kA przez 0,2 sekundy (12 cykli)
• 50kA przez 0,1 sekundy (6 cykli)

Kompromisy inżynieryjne dla jednostek ATS o krótkotrwałej wytrzymałości są znaczące. Konstrukcja wymaga cięższych zespołów styków z ulepszonymi materiałami styków (często stopy srebra i wolframu), zwiększonych sił sprężyn nacisku styków, aby przeciwdziałać odpychaniu elektromagnetycznemu, solidnych komór łukowych z zaawansowanym gaszeniem i wzmocnionych struktur ramy, aby wytrzymać siły elektrodynamiczne. Te ulepszenia zazwyczaj zwiększają koszt ATS o 30-60% w porównaniu ze standardowymi odpowiednikami o wytrzymałości 3-cyklowej i mogą zwiększyć wymiary fizyczne o 20-40%.

Dostępność jest kolejnym ograniczeniem. Większość producentów ogranicza oceny krótkotrwałe do większych ram (≥400A), gdzie rozmiar fizyczny pozwala na wzmocnioną konstrukcję. Niektóre oceny są dostępne tylko w konfiguracjach trzypolowych dla zastosowań jednofazowych ze względu na złożoność osiągnięcia jednolitej wytrzymałości krótkotrwałej w konstrukcjach czteropolowych, gdzie biegun neutralny jest narażony na różne wzorce naprężeń termicznych.

Kiedy określić ATS o krótkotrwałej wytrzymałości: Krytyczne zastosowania wymagające selektywnej koordynacji zgodnie z artykułem 700.28 NEC (systemy awaryjne), placówki opieki zdrowotnej zgodnie z artykułem 517 NEC, centra danych z wymaganiami niezawodności poziomu III/IV lub dowolna instalacja, w której koordynacja automatycznego przełącznika transferowego z wyłącznikami z opóźnieniem czasowym jest konieczna do utrzymania ciągłości zasilania krytycznych obciążeń.

3.3 Koordynacja ATS z wyłącznikami: Ramy decyzyjne

Relacja koordynacji między ATS a jego nadrzędnym OCPD określa nie tylko adekwatność ochrony przed zwarciem, ale także niezawodność systemu podczas normalnej i awaryjnej pracy. Zrozumienie ram decyzyjnych zapobiega kosztownym błędom specyfikacji.

Scenariusz 1: Wyłącznik kategorii A nadrzędny (Wyzwalanie natychmiastowe)

Reprezentuje to najprostszy i najczęstszy przypadek koordynacji. Nadrzędny wyłącznik kategorii A działa z natychmiastowym wyzwalaniem magnetycznym, wyłączając zwarcia w 1-3 cyklach (16-50ms). Wymaganie specyfikacji ATS jest proste:

ATS WCR ≥ Dostępny prąd zwarciowy w lokalizacji ATS

Jeśli obliczenia zwarciowe wskazują 35kA dostępne w ATS, określ ATS z minimalnym WCR 35kA dla wybranego typu wyłącznika (specyficzny lub “dowolny wyłącznik”). ATS nie musi mieć oceny krótkotrwałej, ponieważ zwarcie jest wyłączane w standardowym oknie testowym 3-cyklowym.

Scenariusz 2: Wyłącznik kategorii B z opóźnieniem czasowym (Koordynacja selektywna)

Ten scenariusz wprowadza znaczną złożoność. Nadrzędny wyłącznik kategorii B jest skonfigurowany z opóźnieniem krótkotrwałym (zazwyczaj od 0,1s do 0,5s) w celu koordynacji z podrzędnymi zasilaczami. Podczas tego opóźnienia ATS musi wytrzymać pełny prąd zwarciowy bez przerywania przez wyłącznik.

Wymagania specyfikacji stają się:

1. ATS musi mieć ocenę krótkotrwałą pasującą lub przekraczającą ustawienie opóźnienia wyłącznika
2. Ocena prądu krótkotrwałego ATS ≥ Dostępny prąd zwarciowy
3. Ocena Icw wyłącznika ≥ Dostępny prąd zwarciowy dla czasu trwania opóźnienia
4. Sprawdź energię I²t²: I²t²t(zwarcie) < I²cw(wyłącznik) × t(opóźnienie) ORAZ I²²t(zwarcie) < I²cw(ATS) × t(ocena)

Przykład: Inżynier określa ATS 600A chroniony przez ACB 800A skonfigurowany z opóźnieniem krótkotrwałym 0,3s dla koordynacji podrzędnej. Dostępny prąd zwarciowy w lokalizacji ATS wynosi 42kA ze źródła zasilania. Wymagane specyfikacje:

• ATS: Minimalna wytrzymałość na prąd zwarciowy 42kA przez 0,3s (lub wyższa wartość znamionowa z krótszym czasem, jeśli analiza I²t to potwierdzi)²ACB: Icw ≥ 42kA przez minimum 0,3s (Icw = 50kA przez 0,5s byłoby wystarczające)
• Sprawdź: (42kA)
• × 0,3s = 529 MJ/s < zdolności I²t wyłącznika i ATS² Czynnik decyzyjny²Ochrona kategorii A

Ochrona kategorii B z opóźnieniem czasowym	Typ znamionowy ATS	Standardowy WCR 3-cyklowy
Wymagany WCR z wytrzymałością na zwarcie	Złożoność koordynacji	Złożona – wymaga analizy I²t
30-60% wyższa dla ATS z wytrzymałością na zwarcie	Prosty	Ryzyko projektowe2Niskie – standardowe zastosowanie
Koszt względny	Niższy	Wyższe – wymaga szczegółowej analizy
Małe obiekty komercyjne, mieszkalne	Szpitale, centra danych, systemy awaryjne	3.4 Typowe błędy w koordynacji: Co idzie nie tak w praktyce

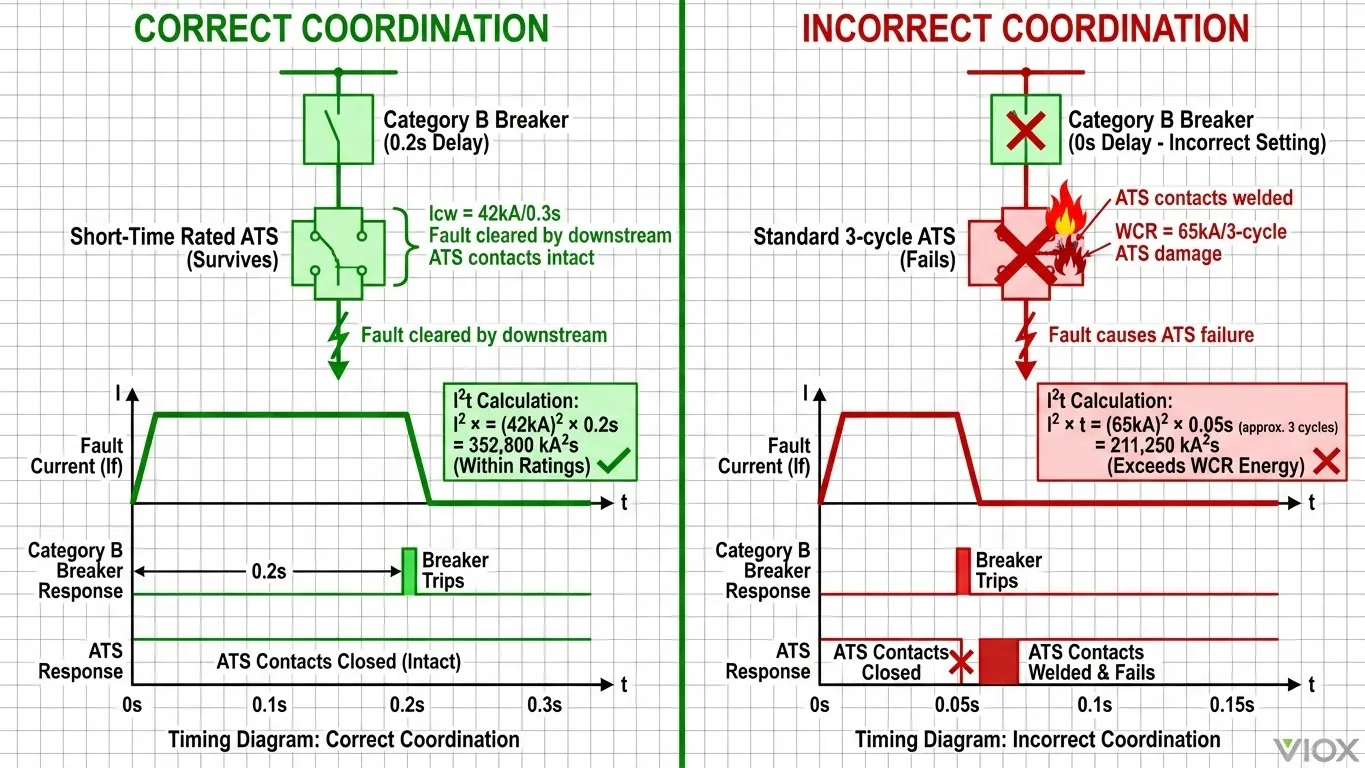

Przykład zastosowania	Rysunek 5: Analiza porównawcza pokazująca konsekwencje niedopasowania koordynacji. Po lewej: ATS z wytrzymałością na zwarcie przetrwał nienaruszony opóźnione wyłączenie zwarcia. Po prawej: Standardowy 3-cyklowy ATS ulega katastrofalnemu uszkodzeniu, gdy jest narażony na prądy zwarciowe przekraczające jego okno znamionowe 50ms.	Po przeanalizowaniu setek instalacji ATS i badań koordynacji, pojawia się kilka powtarzających się błędów, które zagrażają bezpieczeństwu i niezawodności:

Błąd 1: Używanie standardowego 3-cyklowego ATS z wyłącznikiem nadrzędnym z opóźnieniem czasowym

Błąd 2: Niewystarczająca dokumentacja SCCR na oznaczeniach polowych

. NEC 110.24 wymaga oznaczania prądu zwarciowego dostępnego na urządzeniach zasilających. W przypadku instalacji ATS oznaczenie polowe musi uwzględniać zależność ATS od charakterystyki nadrzędnego OCPD. Wiele instalacji nieprawidłowo oznacza tylko obliczony prąd zwarciowy, nie dokumentując, że wartość znamionowa ATS jest ważna tylko przy określonych ustawieniach wyłącznika. Gdy personel konserwacyjny później modyfikuje ustawienia wyłącznika (być może włączając wyzwalanie natychmiastowe, które było wcześniej wyłączone), unieważniają wartość znamionową ATS, nie zdając sobie z tego sprawy.. Błąd 3: Ignorowanie wymagań selektywnej koordynacji NEC 700.28 dla systemów awaryjnych.

. Inżynierowie czasami stosują standardowe praktyki ochrony dystrybucji do systemów awaryjnych, nie zdając sobie sprawy, że NEC 700.28 nakazuje selektywną koordynację. Wynikowy projekt wykorzystuje wyzwalanie natychmiastowe na wszystkich wyłącznikach (brak selektywności) lub osiąga selektywność tylko w zakresie przeciążenia, ale nie w warunkach zwarcia (częściowa selektywność). Niezgodności z przepisami podczas kontroli wymagają kosztownej zmiany projektu.. Błąd 4: Nieuwzględnianie różnic impedancji źródła generatora i sieci.

. Dostępny prąd zwarciowy z generatora rezerwowego jest zazwyczaj 4-10 razy niższy niż z sieci zasilającej ze względu na reaktancję subprzejściową generatora. ATS chroniony wyłącznikiem o wartości znamionowej 65kA może widzieć 52kA z sieci, ale tylko 15kA z generatora. Inżynierowie czasami określają wartości znamionowe ATS wyłącznie na podstawie poziomów zwarć w sieci, a następnie odkrywają podczas testów obciążenia generatora, że. koordynacja źródła generatora.

stwarza różne wyzwania związane z koordynacją czasowo-prądową, wymagające oddzielnej analizy.. : Przed sfinalizowaniem jakiejkolwiek specyfikacji ATS dla krytycznego zastosowania, przeprowadź kompletną analizę koordynacji, która obejmuje zarówno źródła zwarć z sieci, jak i generatora, modeluje wszystkie krzywe czasowo-prądowe urządzeń zabezpieczających, w tym ustawienia opóźnienia wyłącznika, weryfikuje zdolności wytrzymałościowe ATS dla najgorszych scenariuszy i dokumentuje ustawienia OCPD, które utrzymują zatwierdzoną koordynację. Badanie to powinno być opieczętowane przez licencjonowanego inżyniera i dołączone do dokumentów zamknięcia projektu. Część 4: Praktyczne strategie specyfikacji i projektowania 4.1 Krok po kroku proces koordynacji: Metodologia inżynierska.

Wskazówka dla profesjonalistówUdana koordynacja ATS-wyłącznik wymaga systematycznej analizy zgodnie ze sprawdzoną metodologią. Oto proces inżynierski, który zapewnia wiarygodne wyniki:.

Krok 1: Oblicz dostępny prąd zwarciowy w lokalizacji ATS

Wykonaj analizę zwarciową, wykorzystując dostępny prąd zwarciowy na wejściu zasilania, wtórnym uzwojeniu transformatora lub zaciskach generatora, a następnie oblicz prąd zwarciowy w proponowanej lokalizacji ATS, uwzględniając impedancję kabla, impedancję transformatora i impedancję źródła. Przeanalizuj oddzielnie źródła z sieci i generatora, ponieważ prezentują one drastycznie różne poziomy prądu zwarciowego. Użyj standardowego oprogramowania (SKM PowerTools, ETAP, EASYPOWER) lub ręcznych metod obliczeniowych zgodnie z IEEE 141 (Red Book).

Krok 2: Określ wymagania selektywnej koordynacji

Przejrzyj obowiązujące przepisy (NEC Artykuły 700, 517, 708), specyfikacje wymagań właściciela i analizę krytyczności operacyjnej. Określ, czy selektywna koordynacja jest obowiązkowa (systemy awaryjne, opieka zdrowotna), zalecana (procesy krytyczne) lub opcjonalna (ogólna dystrybucja). Udokumentuj wymagany poziom koordynacji: całkowita selektywność (wszystkie prądy zwarciowe) lub częściowa selektywność (do granicy selektywności).

Krok 3: Wybierz typ i ustawienia nadrzędnego OCPD.

W oparciu o wymagania koordynacji, wybierz odpowiednią strategię ochrony:

Jeśli wyzwalanie natychmiastowe jest akceptowalne.

: Wyłącznik kategorii A jest odpowiedni – prostszy i tańszy. Przejdź do kroku 4 z weryfikacją standardowej wartości znamionowej ATS.

Jeśli potrzebne jest opóźnienie czasowe dla selektywności

• : Wymagany wyłącznik kategorii B. Określ niezbędne ustawienia opóźnienia (0,1s, 0,2s, 0,4s) na podstawie analizy koordynacji z urządzeniami podrzędnymi. Sprawdź, czy wyłącznik ma odpowiednią wartość znamionową Icw dla wybranego opóźnienia przy dostępnym prądzie zwarciowym. Uznaj, że wymagany będzie ATS z wytrzymałością na zwarcie.Krok 4: Dopasuj wartość znamionową ATS do charakterystyki OCPD.
• Odnieś wybór OCPD do wartości znamionowych ATS:OCPD z opóźnieniem czasowym → Wymagany ATS z wytrzymałością na zwarcie.

: Wybierz ATS z wytrzymałością na zwarcie ≥ dostępny prąd zwarciowy i czas znamionowy ≥ ustawienie opóźnienia wyłącznika. Przykład: Opóźnienie wyłącznika 0,2s wymaga ATS z minimalną wytrzymałością na zwarcie 0,2s (lub wyższą wartością znamionową prądu z krótszym czasem, jeśli analiza I²t to potwierdzi).

Natychmiastowy OCPD → Akceptowalny standardowy 3-cyklowy ATS

• : Sprawdź, czy WCR ATS ≥ dostępny prąd zwarciowy dla określonej lub „dowolnej” kategorii wartości znamionowej wyłącznika pasującej do wyboru OCPD.Krok 5: Sprawdź łańcuch koordynacji podrzędnej²Potwierdź, że cały system dystrybucji od zasilania sieciowego przez ATS do zasilaczy obciążenia utrzymuje koordynację na wszystkich poziomach. Narysuj krzywe czasowo-prądowe dla wszystkich urządzeń szeregowych. Sprawdź odpowiednią separację czasową (minimum 0,1s między sąsiednimi poziomami) i separację wielkości prądu (stosunek ≥ 1,6:1 dla selektywności prądowej). Sprawdź, czy nie występują przecięcia krzywych w zakresie prądu zwarciowego roboczego.
• 4.2 Najlepsze praktyki inżynierskie: Standardy zawodoweWdrażanie tych praktyk odróżnia profesjonalną inżynierię od ruletki specyfikacji:.

Zawsze przeprowadzaj kompleksową analizę zwarciową przed określeniem specyfikacji ATS i OCPD

. Nigdy nie polegaj na szacunkach opartych na zasadach kciuka lub „typowych” wartościach. Dostępny prąd zwarciowy zmienia się drastycznie w zależności od mocy sieci, wielkości transformatora, długości kabla i impedancji źródła. Błąd 21% w obliczeniach impedancji może spowodować błąd 30% w prądzie zwarciowym, potencjalnie unieważniając wszystkie wartości znamionowe urządzeń zabezpieczających.

Udokumentuj typ OCPD, ustawienia i relację wartości znamionowej ATS w dokumentach budowlanych

. Utwórz raport koordynacji ochrony, który wyraźnie stwierdza: „Model ATS XYZ o wartości znamionowej SCCR 65kA jest ważny TYLKO wtedy, gdy jest chroniony przez wyłącznik Model ABC, rama 800A, z ustawieniami: Ir=0,9×In, Isd=8×Ir, tsd=0,2s, Ii=OFF (wyzwalanie natychmiastowe wyłączone).” Dołącz te informacje na schematach jednokreskowych i harmonogramach paneli. Oznacz sprzęt w terenie zgodnie z NEC 110.24 z uwzględnieniem zależności.

Weź pod uwagę przyszły wzrost obciążenia i zmiany poziomu zwarć. Never rely on rule-of-thumb estimates or “typical” values. Available fault current varies dramatically based on utility capacity, transformer size, cable length, and source impedance. A 2% error in impedance calculation can produce a 30% error in fault current, potentially invalidating all protective device ratings.

Document OCPD type, settings, and ATS rating relationship in construction documents. Create a protection coordination report that explicitly states: “ATS Model XYZ rated 65kA SCCR is valid ONLY when protected by Breaker Model ABC, 800A frame, with settings: Ir=0.9×In, Isd=8×Ir, tsd=0.2s, Ii=OFF (instantaneous disabled).” Include this information on one-line diagrams and panel schedules. Field-mark equipment per NEC 110.24 with dependency noted.

Consider future load growth and fault level changes. Prąd zwarciowy w sieci może wzrosnąć, jeśli podstacje zostaną zmodernizowane lub w pobliżu zostanie podłączone dodatkowe źródło energii. Określ parametry znamionowe urządzeń zabezpieczających z marginesem 20-30% powyżej obliczonych wartości, aby uwzględnić rozsądny przyszły wzrost bez konieczności wymiany sprzętu.

Korzystaj z tabel koordynacji i danych testowych producenta.. Nie zakładaj, że koordynacja istnieje tylko na podstawie wykresów krzywych – selektywność energetyczna i charakterystyka ograniczania prądu wpływają na koordynację w sposób, którego krzywe czasowo-prądowe nie ujawniają. Odwołuj się do tabel selektywności dostarczonych przez producenta, które dokumentują przetestowane kombinacje, lub poproś o dane z testów fabrycznych dla niestandardowych zastosowań.

Sprawdź w terenie, czy zainstalowane ustawienia OCPD (urządzenia zabezpieczające przed przetężeniem) są zgodne z założeniami projektowymi.. Kontrola jakości wykonania musi obejmować weryfikację, czy elektroniczne wyzwalacze są zaprogramowane zgodnie z analizą koordynacji, a nie pozostawione na ustawieniach fabrycznych. Jedno nieprawidłowe ustawienie opóźnienia unieważnia miesiące inżynierskiej analizy koordynacji.

4.3 Analiza kosztów i korzyści: Inteligentne kompromisy

Jednostki ATS o wytrzymałości zwarciowej krótkotrwałej mają wyższą cenę – zazwyczaj o 30-60% wyższą od równoważnych modeli o standardowej wytrzymałości. Kiedy ta inwestycja ma sens inżynieryjny i ekonomiczny?

Obowiązkowe scenariusze inwestycyjne gdzie ATS o wytrzymałości zwarciowej krótkotrwałej jest nie do negocjacji:

• Systemy zasilania awaryjnego wymagające zgodności z NEC 700.28 w zakresie selektywnej koordynacji.
• Placówki opieki zdrowotnej zgodnie z artykułem 517 NEC (obszary opieki nad pacjentem).
• Systemy zasilania o krytycznym znaczeniu (COPS) zgodnie z artykułem 708 NEC.
• Centra danych o znaczeniu krytycznym ze specyfikacjami niezawodności Tier III/IV.
• Każde zastosowanie, w którym obowiązujące przepisy lub specyfikacje umowne wyraźnie wymagają selektywnej koordynacji.

Scenariusze inwestycyjne o wysokiej wartości gdzie ATS o wytrzymałości zwarciowej krótkotrwałej zapewnia korzyści operacyjne:

• Zakłady produkcyjne, w których przestoje w produkcji przekraczają 10 000 USD/godzinę.
• Budynki komercyjne z różnymi najemcami, gdzie izolacja zwarć zapobiega awariom u wielu najemców.
• Systemy dystrybucji kampusów, gdzie utrzymanie częściowej pracy podczas zwarć ma wysoką wartość.
• Obiekty z wieloma agregatami prądotwórczymi, gdzie strategie równoległego łączenia generatorów korzystają ze skoordynowanej ochrony.

Alternatywne strategie które mogą zapewnić odpowiednią ochronę przy niższych kosztach:

Bezpieczniki ograniczające prąd w górę strumienia: Bezpieczniki klasy J, L lub RK1 zapewniają wrodzoną selektywność dzięki swojej charakterystyce ograniczania energii bez opóźnień czasowych. Rozłącznik bezpiecznikowy w górę strumienia od ATS może umożliwić użycie ATS o standardowej wytrzymałości przy jednoczesnym osiągnięciu doskonałej koordynacji. Kompromis: Bezpieczniki są urządzeniami jednorazowego użytku, które wymagają wymiany po zadziałaniu, podczas gdy wyłączniki są resetowane.

Źródła o wyższej impedancji: Określenie generatorów lub transformatorów z celowo wyższą impedancją zmniejsza dostępny prąd zwarciowy na ATS, potencjalnie pozwalając na odpowiednią standardową wytrzymałość nawet przy niewielkich opóźnieniach wyłącznika. Kompromis: Wyższa impedancja zwiększa spadek napięcia i może wpływać na zdolność rozruchową silnika.

Strefowa blokada selektywna (ZSI): Zaawansowana komunikacja między wyzwalaczami wyłączników umożliwia inteligentną selektywność, gdzie wyłączniki w dół strumienia wysyłają sygnały “wstrzymania” do urządzeń w górę strumienia podczas zwarć. Może to skrócić wymagane czasy opóźnienia, potencjalnie pozwalając na standardowe parametry znamionowe ATS. Kompromis: Zwiększona złożoność systemu i wyższe koszty wyłączników.

4.4 Wsparcie inżynieryjne VIOX: Zasoby techniczne i usługi koordynacji

VIOX Electric zdaje sobie sprawę, że koordynacja ATS-wyłącznik stanowi jeden z najbardziej wymagających technicznie aspektów projektowania systemu zasilania rezerwowego. Nasz zespół inżynierów zapewnia kompleksowe usługi wsparcia, aby zapewnić, że Twoje specyfikacje osiągną zarówno zgodność z przepisami bezpieczeństwa, jak i niezawodność operacyjną.

Nasza biblioteka zasobów technicznych obejmuje szczegółowe przewodniki aplikacyjne dotyczące podstawowych zasad doboru wyłączników, kryteriów wyboru przełączników transferowychoraz strategii integracji generator-ATS. Zasoby te zapewniają głębię techniczną niezbędną do świadomego wyboru sprzętu i projektowania systemu.

W przypadku złożonych wyzwań związanych z koordynacją, VIOX oferuje usługi doradztwa inżynieryjnego, które obejmują weryfikację analizy zwarć, badania koordynacji czasowo-prądowej, walidację SCCR i przegląd zgodności z selektywną koordynacją NEC. Nasi inżynierowie aplikacyjni współpracują bezpośrednio z Twoim zespołem projektowym, aby opracować schematy ochrony, które równoważą bezpieczeństwo, niezawodność i efektywność kosztową dla Twoich konkretnych wymagań aplikacyjnych.

Skontaktuj się z działem wsparcia technicznego VIOX, aby omówić wyzwania związane z koordynacją przełączników transferowych i uzyskać dostęp do naszych zasobów inżynieryjnych. Zależy nam na zapewnieniu, że Twoje systemy zasilania rezerwowego zapewnią niezawodne działanie, gdy krytyczne obciążenia wymagają nieprzerwanej pracy.

---

FAQ

P1: Jaka jest różnica między wyłącznikami kategorii A i kategorii B?

Wyłączniki kategorii A działają z wyzwalaniem natychmiastowym i bez celowego opóźnienia zwarciowego – są zaprojektowane do usuwania zwarć tak szybko, jak to możliwe (zazwyczaj 10-20 ms). Wyłączniki kategorii B można konfigurować z regulowanymi opóźnieniami zwarciowymi (0,05-1,0 s), aby umożliwić selektywną koordynację czasową, i posiadają parametry znamionowe Icw, które potwierdzają ich zdolność do wytrzymywania prądów zwarciowych w okresie opóźnienia. Wyłączniki kategorii A są używane do zasilania i obwodów odgałęzionych; wyłączniki kategorii B są rozmieszczane na głównych wejściach i pozycjach łączących szyny, gdzie wymagana jest koordynacja.

Pytanie 2: Czy wszystkie automatyczne przełączniki zasilania posiadają znamionową wytrzymałość zwarciową Icw?

Nie. Tylko jednostki ATS o wytrzymałości zwarciowej krótkotrwałej posiadają specyfikacje Icw. Standardowe jednostki ATS są przystosowane do wytrzymywania 3 cykli (50 ms) i nie mają parametrów znamionowych Icw, ponieważ są przeznaczone do użytku z ochroną natychmiastową, która usuwa zwarcia w oknie 3 cykli. Jeśli Twoja aplikacja wymaga koordynacji z wyłącznikami z opóźnieniem czasowym, musisz określić jednostkę ATS o wytrzymałości zwarciowej krótkotrwałej z parametrem znamionowym Icw odpowiadającym Twoim wymaganiom dotyczącym opóźnienia koordynacji.

Pytanie 3: Czy mogę użyć standardowego przełącznika ATS 3-cyklowego z wyłącznikiem zwłocznym?

Nie — to niebezpieczne niedopasowanie, które prowadzi do awarii ATS. Standardowy 3-cyklowy ATS jest testowany pod kątem wytrzymywania prądu zwarciowego przez około 50 milisekund, podczas gdy wyłącznik nadrzędny wyłącza. Jeśli skonfigurujesz wyłącznik nadrzędny z opóźnieniem 0,2 s (200 milisekund) w celu selektywnej koordynacji, ATS jest narażony na prąd zwarciowy przez cztery razy dłużej niż jego znamionowy czas wytrzymywania, co powoduje spawanie styków, uszkodzenia łukowe lub katastrofalną awarię. Wyłączniki z opóźnieniem czasowym wymagają jednostek ATS o krótkotrwałej wytrzymałości.

Pytanie 4: Jak obliczyć, czy mój ATS wytrzyma prąd zwarciowy podczas koordynacji wyłączników?

Sprawdź, czy energia cieplna (I²t) ze zwarcia jest mniejsza niż zdolność wytrzymywania zarówno wyłącznika, jak i ATS: I²cw(ATS) × t(rating). Przykład: Zwarcie 40 kA z opóźnieniem wyłącznika 0,3 s daje I²t = (40 kA)² × 0,3 s = 480 MJ/s. Twój ATS musi mieć wytrzymałość zwarciową krótkotrwałą ≥ 40 kA przez ≥ 0,3 s, a Twój wyłącznik musi mieć Icw ≥ 40 kA przez minimum 0,3 s. Zawsze uwzględniaj margines bezpieczeństwa 10-20% w tych obliczeniach.²P5: Co oznacza "selektywna koordynacja" dla instalacji ATS?²t(zwarcie) < I²cw(wyłącznik) × t(opóźnienie) ORAZ I²²t(zwarcie) < I²ATS o wytrzymałości zwarciowej krótkotrwałej jest obowiązkowy, gdy: (1) Wyłącznik w górę strumienia wykorzystuje celowe opóźnienia czasowe (wyłącznik kategorii B) do selektywnej koordynacji, lub (2) Specyfikacje NEC lub umowne wyraźnie wymagają selektywnej koordynacji dla systemów zasilania awaryjnego, opieki zdrowotnej lub krytycznych operacji. Jest również zalecany dla każdej aplikacji o znaczeniu krytycznym, gdzie utrzymanie maksymalnej ciągłości działania podczas zwarć zapewnia wartość operacyjną, która uzasadnia premię kosztową w wysokości 30-60%.²Przemysłowa instalacja ATS 600 A z widocznymi stykami i wyłącznikami w górę strumienia w pomieszczeniu rozdzielni elektrycznej.² Porównanie techniczne wyłączników kategorii A i kategorii B pokazujące wewnętrzne komponenty, charakterystyki wyzwalania i parametry znamionowe Icw.

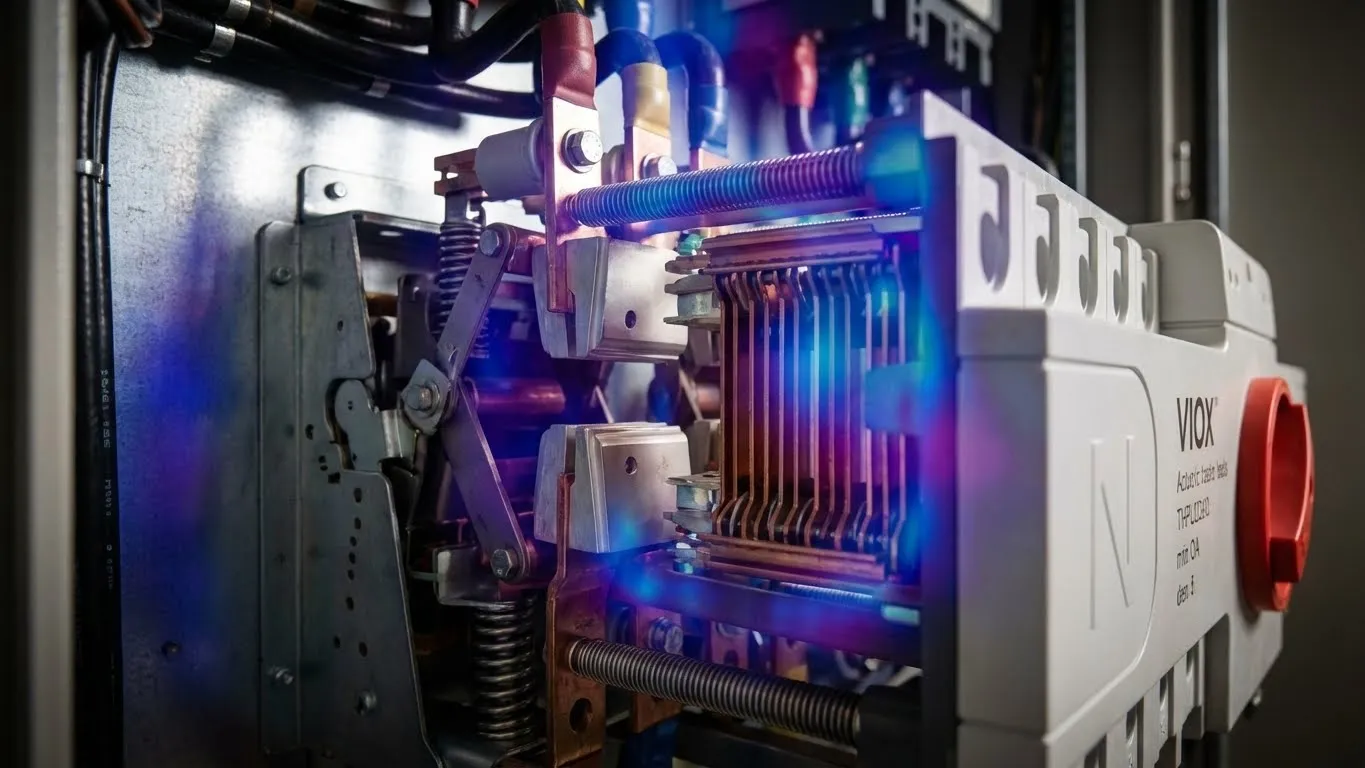

Zdjęcie z bliska zespołu styków wyłącznika pokazujące gaszenie łuku i rozkład ciepła.

Koordynacja selektywna oznacza, że podczas zwarcia w dowolnym miejscu systemu dystrybucji za przełącznikiem ATS, zadziała tylko urządzenie zabezpieczające bezpośrednio przed miejscem zwarcia – wyłącznik nadprądowy przed ATS pozostaje zamknięty, utrzymując zasilanie wszystkich obwodów z wyjątkiem obwodu, w którym wystąpiło zwarcie. Wymaga to odpowiedniego doboru typów wyłączników, ich parametrów znamionowych i nastaw, skoordynowanych z wytrzymałością zwarciową przełącznika ATS. Artykuł 700.28 normy NEC nakazuje koordynację selektywną dla systemów awaryjnych, co często wymusza stosowanie przełączników ATS o wytrzymałości zwarciowej krótkotrwałej.

P6: Kiedy wymagany jest ATS o krótkotrwałej wytrzymałości zwarciowej?

Schemat techniczny pokazujący selektywną koordynację wyłącznika ATS z opóźnieniami czasowymi i parametrami znamionowymi Icw.

P7: Jak impedancja źródła generatora wpływa na koordynację ATS?

Źródła generatorowe zazwyczaj charakteryzują się prądem zwarciowym 4-10 razy niższym niż źródła sieciowe ze względu na reaktancję subtransientną. Powoduje to powstanie dwóch odrębnych scenariuszy koordynacji, które należy analizować oddzielnie – jeden dla zwarć od strony sieci (wyższy prąd, potencjalnie poważniejsze skutki) i jeden dla zwarć od strony generatora (niższy prąd, inne wymagania dotyczące koordynacji). Twój ATS musi być przystosowany do maksymalnego prądu zwarciowego z dowolnego źródła, a twoje studium koordynacji musi zweryfikować selektywność w obu scenariuszach. Niektóre instalacje wymagają różnych ustawień wyłączników lub urządzeń o podwójnej wartości znamionowej, aby uwzględnić tę różnicę.
