တိုက်ရိုက်အဖြေ - MCCB ဆိုသည်မှာ အဘယ်နည်း။
တစ်ခု MCCB, သို့မဟုတ် molded case circuit breaker, သည် feeder များ၊ မော်တာများ၊ ဖြန့်ဖြူးရေးပုံးများ (distribution panels)၊ ဂျင်နရေတာများနှင့် စက်မှုလုပ်ငန်းသုံးပစ္စည်းများကို ဝန်ပိုခြင်း (overload) နှင့် ရှော့ဖြစ်ခြင်း (short circuit) တို့မှ ကာကွယ်ပေးရန် အသုံးပြုသည့် ဗို့အားနိမ့် ဆားကစ်ဘရိတ်ကာတစ်ခု ဖြစ်သည်။ တက္ကို, နှင့် နှိုင်းယှဉ်ပါက MCCB သည် များသောအားဖြင့် ပိုမိုမြင့်မားသော လျှပ်စီးကြောင်းပမာဏ (current ratings)၊ ပိုမိုမြင့်မားသော ဖြတ်တောက်နိုင်စွမ်း (breaking capacity)၊ ချိန်ညှိနိုင်သော trip ဆက်တင်များနှင့် စီးပွားရေးနှင့် စက်မှုလုပ်ငန်းသုံး လျှပ်စစ်ဖြန့်ဖြူးမှုအတွက် ပိုမိုများပြားသော ဆက်စပ်ပစ္စည်းများကို ပံ့ပိုးပေးသည်။.
စကားလုံး molded case သည် အဆက်အသွယ်များ (contacts)၊ trip unit၊ လည်ပတ်မှုယန္တရား၊ terminals နှင့် လျှပ်စစ်မီးပွားငြှိမ်းသတ်သည့် တည်ဆောက်ပုံတို့ ပါဝင်သော လျှပ်ကာပြုလုပ်ထားသည့် ပုံသွင်းအိမ်ကို ရည်ညွှန်းသည်။ အဆိုပါ အိမ်သည် ဘရိတ်ကာကို ကျစ်လျစ်စေပြီး ပိတ်ထားသည့်ပုံစံဖြစ်စေကာ panel နှင့် switchboard များတွင် တပ်ဆင်ရန် သင့်လျော်စေသည်။.
အကယ်၍ သင်သည် ပညာပေးရှင်းလင်းချက်ထက် ထုတ်ကုန်အမျိုးအစားများကို လိုအပ်ပါက VIOX ကို ကြည့်ရှုပါ။ MCCB ထုတ်ကုန်စာမျက်နှာ.
သော့ထုတ်ယူမှုများ
- MCCB ဆိုသည်မှာ molded case circuit breaker.
- MCCB များသည် ဗို့အားနိမ့် ဆားကစ်များကို ဝန်ပိုခြင်းနှင့် ရှော့ဖြစ်ခြင်း လျှပ်စီးကြောင်းများမှ ကာကွယ်ပေးသည်။.
- MCB တစ်ခုသည် လက်ရှိလျှပ်စီးကြောင်းပမာဏ (current rating)၊ ချို့ယွင်းမှုအဆင့် (fault level) သို့မဟုတ် trip-setting လိုအပ်ချက်များအတွက် သေးငယ်လွန်းသည့်နေရာများတွင် MCCB များကို အသုံးများသည်။.
- အဓိက MCCB သတ်မှတ်ချက်များတွင် rated current
၌, ၊ rated operational voltageUe, ၊ breaking capacityIcuနှင့်Ics, ၊ pole count နှင့် trip-unit အမျိုးအစားတို့ ပါဝင်သည်။. - MCCB ၏ အတွင်းပိုင်းအစိတ်အပိုင်းများသည် အရေးကြီးသော်လည်း ဤစာမျက်နှာတွင် အကျဉ်းချုပ်သာ ဖော်ပြထားသည်။ အသေးစိတ်ပုံစံနှင့် အစိတ်အပိုင်းများဆိုင်ရာ ရှင်းလင်းချက်အတွက် VIOX ကို ကြည့်ရှုပါ။ MCCB အတွင်းပိုင်းအစိတ်အပိုင်းများနှင့် တည်ဆောက်ပုံဆိုင်ရာ လမ်းညွှန်.
MCCB ၏ အဓိပ္ပာယ်နှင့် အပြည့်အစုံအမည်
MCCB stands for Molded Case Circuit Breaker.
| Term | အဓိပ္ပာယ် |
|---|---|
| အမ် | Molded |
| ဂ | Case |
| ဂ | တိုက်နယ် |
| ခ | Breaker |
ဤဝေါဟာရကို ကမ္ဘာတစ်ဝှမ်းတွင် အသုံးပြုသော်လည်း ဒေသအလိုက် စာလုံးပေါင်းကွဲပြားမှုရှိသည်-
- ပုံသွင်းကိုယ်ထည် လျှပ်စစ်ဆားကစ်ဖြတ်ကိရိယာ (MCCB) သည် အမေရိကန်အင်္ဂလိပ်ဘာသာစကားတွင် အသုံးများသည်။.
- ပုံသွင်းထားသော case circuit breaker သည် ဗြိတိသျှအင်္ဂလိပ်ဘာသာစကားနှင့် IEC စျေးကွက်ဆိုင်ရာ စာရွက်စာတမ်းအချို့တွင် အသုံးများသည်။.
ဝေါဟာရနှစ်ခုစလုံးသည် တူညီသော ယေဘုယျထုတ်ကုန်အမျိုးအစားကို ရည်ညွှန်းသည်။.
အကယ်၍ အသုံးပြုသူသည် အတိုကောက်အဓိပ္ပာယ်ဖွင့်ဆိုချက်ကိုသာ လိုအပ်ပါက၊ ပိုမိုတိုတောင်းသော စာမျက်နှာသည် MCCB ၏ အတိုကောက်အမည်အပြည့်အစုံ: Molded Case Circuit Breaker ထိုရည်ရွယ်ချက်ကို ပံ့ပိုးပေးနိုင်သည်။ ဤစာမျက်နှာသည် အဓိပ္ပာယ်၊ လုပ်ဆောင်ချက်၊ အဆင့်သတ်မှတ်ချက်များနှင့် အသုံးချမှုတို့အပေါ် အဓိကထားသည်။.

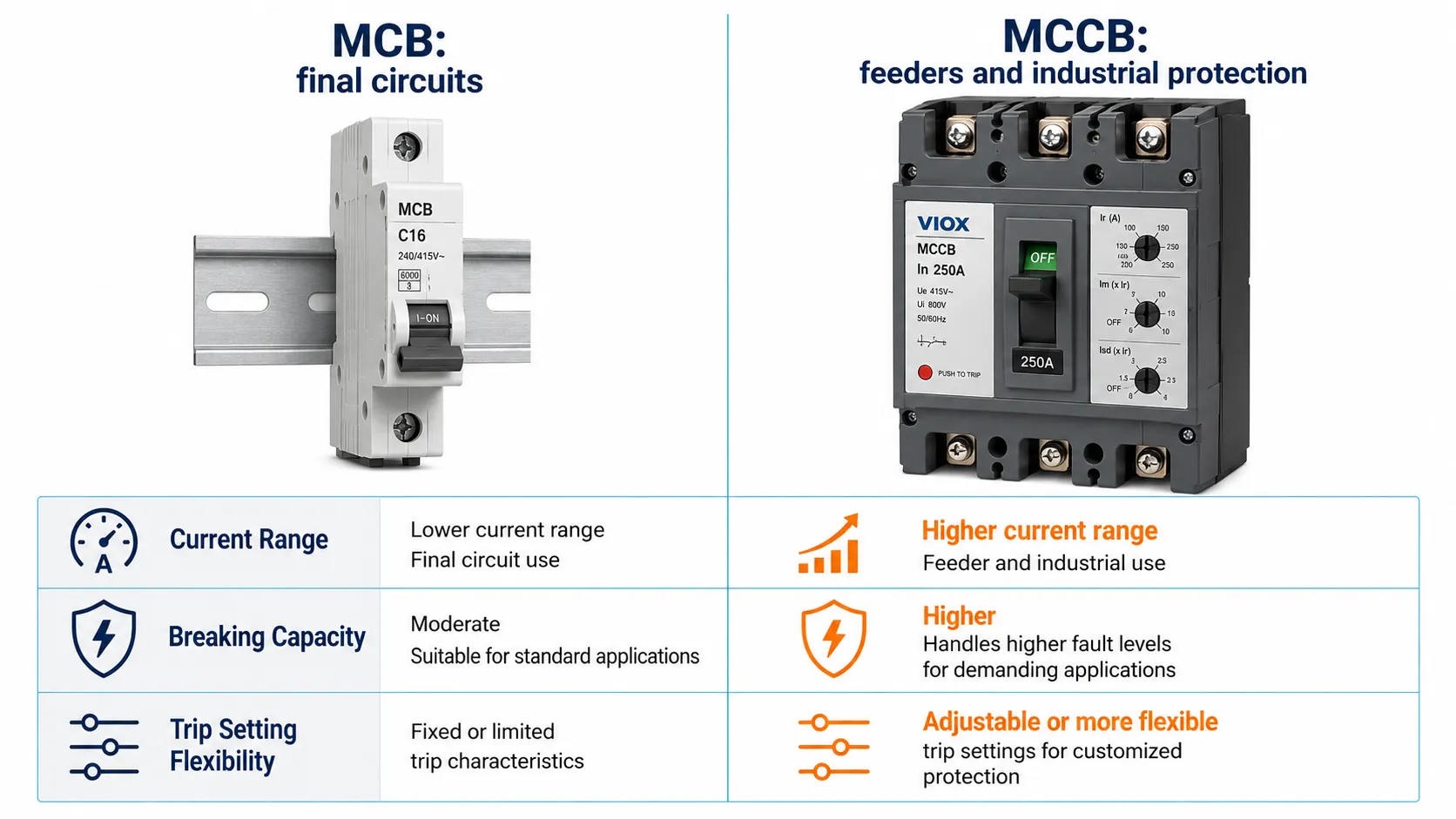

MCCB နှင့် MCB- အဓိကကွာခြားချက်
MCCB နှင့် MCB တို့သည် ဆားကစ်ဘရိတ်ကာများဖြစ်ကြသော်လည်း ၎င်းတို့ကို တူညီသောလုပ်ငန်းဆောင်တာအဆင့်အတွက် အသုံးပြုခြင်းမရှိပါ။.
| အင်္ဂါ | MCCB | တက္ကို |
|---|---|---|
| အမည်အပြည့်အစုံ | ပုံသွင်းကိုယ်ထည် လျှပ်စစ်ဆားကစ်ဖြတ်ကိရိယာ (MCCB) | Miniature circuit breaker (MCB) |
| Typical role | Feeder၊ ပိုမိုကြီးမားသော ဘရန့်ချ်များ၊ မော်တာနှင့် စက်မှုလုပ်ငန်းသုံး ကာကွယ်မှုများ | နောက်ဆုံးအဆင့် ဆားကစ်များနှင့် ပိုမိုသေးငယ်သော ဘရန့်ချ်ဆားကစ်များ |
| လက်ရှိအကွာအဝေး | များသောအားဖြင့် ပိုမိုမြင့်မားသည်။ | Usually lower |
| ချိုးဖျက်နိုင်စွမ်း | များသောအားဖြင့် ပိုမိုမြင့်မားသည်။ | Usually lower |
| ခရီးစဉ်ဆက်တင်များ | မော်ဒယ်ပေါ်မူတည်၍ ပုံသေ သို့မဟုတ် ချိန်ညှိနိုင်သည်။ | များသောအားဖြင့် ပိုမိုရိုးရှင်းပြီး ချိန်ညှိနိုင်မှု နည်းပါးသည် |
| ဆက်စပ်ပစ္စည်းများ | Shunt trip၊ auxiliary contact၊ undervoltage release နှင့် motor operator တို့ကို မကြာခဏ ထောက်ပံ့ပေးသည် | စီးရီးအမျိုးအစားပေါ်မူတည်၍ ပိုမိုကန့်သတ်ချက်ရှိသည် |
| ပုံမှန်တပ်ဆင်မှုပုံစံ | Distribution panels၊ switchboards နှင့် စက်မှုလုပ်ငန်းသုံး panel များ | DIN rail boards နှင့် နောက်ဆုံးအဆင့် ဖြန့်ဖြူးရေးစနစ်များ |
လက်တွေ့ကျသော ကွာခြားချက်မှာ ရိုးရှင်းပါသည်- နောက်ဆုံးအဆင့် လျှပ်စစ်ပတ်လမ်းငယ်များအတွက် MCB ကို အသုံးပြုပါ။ ပတ်လမ်းတစ်ခုတွင် ပိုမိုမြင့်မားသော လျှပ်စီးကြောင်းပမာဏ၊ ပိုမိုမြင့်မားသော ရှော့ခ်ဖြစ်နိုင်ခြေကို ခံနိုင်ရည်ရှိရန်၊ ချိန်ညှိနိုင်သော Trip စနစ် သို့မဟုတ် အပိုပစ္စည်းများ တပ်ဆင်ရန် လိုအပ်သည့်အခါ MCCB ကို အသုံးပြုပါ။.
အသေးစိတ် နှိုင်းယှဉ်ချက်အတွက် VIOX ၏ MCCB နှင့် MCB လမ်းညွှန်ကို ကြည့်ရှုပါ။.
MCCB သည် မည်သို့အလုပ်လုပ်သနည်း။
MCCB သည် သတ်မှတ်ထားသော အခြေအနေများအတွင်း ပုံမှန်ဝန်အား လျှပ်စီးကြောင်းကို စဉ်ဆက်မပြတ် သယ်ဆောင်ပေးသည်။ လျှပ်စီးကြောင်းသည် ခွင့်ပြုထားသော ကန့်သတ်ချက်ထက် ကျော်လွန်သွားသောအခါ breaker သည် trip ဖြစ်သွားပြီး ပတ်လမ်းကို ဖြတ်တောက်ပေးသည်။.
လုပ်ဆောင်ချက် အစီအစဉ်မှာ အောက်ပါအတိုင်းဖြစ်သည်-
ပုံမှန်လျှပ်စီးကြောင်း စီးဆင်းခြင်း → ဝန်အားလွန်ခြင်း သို့မဟုတ် ရှော့ခ်ဖြစ်ခြင်း ဖြစ်ပေါ်ခြင်း → Trip unit မှ ချို့ယွင်းချက်ကို သိရှိခြင်း → စက်ယန္တရားမှ လွှတ်ပေးခြင်း → လျှပ်ကူးပစ္စည်းများ ပွင့်သွားခြင်း → Arc chute မှ မီးပွားကို ငြိမ်းသတ်ခြင်း → ပတ်လမ်း ပြတ်တောက်သွားခြင်းMCCB အများစုသည် အောက်ပါ Trip နည်းပညာနှစ်ခုအနက် တစ်ခုကို အသုံးပြုကြသည် -
| Trip နည်းပညာ | How It Works | ပုံမှန်အားသာချက် |
|---|---|---|
| အပူ-သံလိုက် MCCB | Thermal element သည် ဝန်ပိုခြင်း (overload) ကို တုံ့ပြန်ပြီး magnetic element သည် ဝါယာရှော့ (short circuit) ကို တုံ့ပြန်သည် | ရိုးရှင်းပြီး ကြံ့ခိုင်ကာ ကုန်ကျစရိတ်သက်သာသည် |
| အီလက်ထရွန်းနစ်ခရီးစဉ် MCCB | အာရုံခံကိရိယာများနှင့် အီလက်ထရောနစ် လော့ဂျစ်များက လျှပ်စီးကြောင်းကို တိုင်းတာပြီး Trip လုပ်ဆောင်ချက်များကို ထိန်းချုပ်သည် | ပိုမိုချိန်ညှိနိုင်သော ဆက်တင်များ၊ ပိုမိုကောင်းမွန်သော ညှိနှိုင်းဆောင်ရွက်မှု ရွေးချယ်စရာများ၊ မီတာတိုင်းတာခြင်း သို့မဟုတ် ဆက်သွယ်ရေးစနစ်များ ပါဝင်နိုင်သည် |
နည်းပညာပိုင်းဆိုင်ရာ ပိုမိုနက်ရှိုင်းသော နှိုင်းယှဉ်ချက်အတွက် VIOX ၏ Electronic နှင့် Thermal-Magnetic MCCB လမ်းညွှန်ကို ကြည့်ရှုပါ.

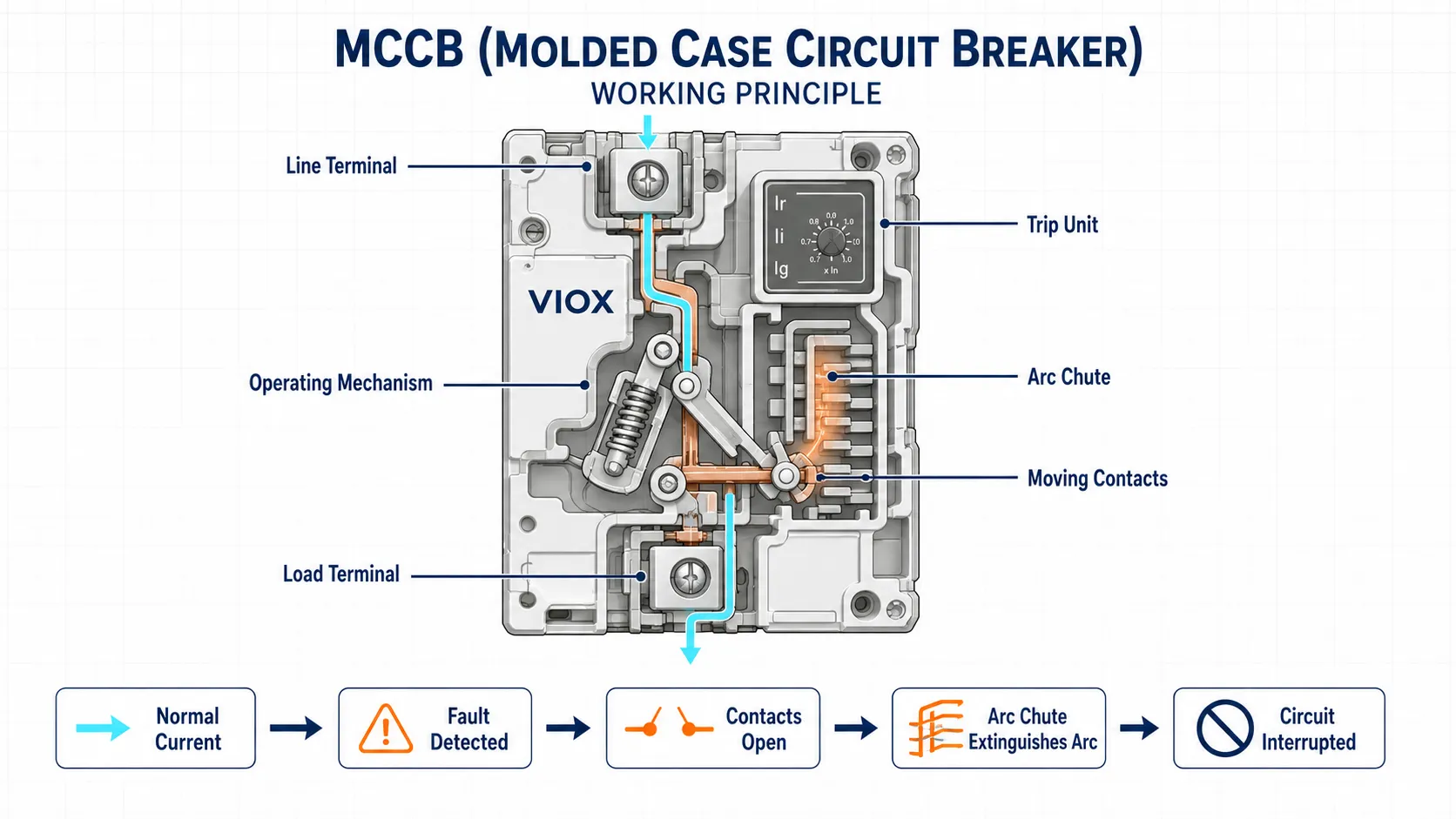

MCCB ၏ အလုပ်လုပ်ပုံနိယာမ
MCCB တစ်ခု၏ အလုပ်လုပ်ပုံနိယာမသည် ချို့ယွင်းမှုအမျိုးအစားပေါ်တွင် မူတည်သည်။.
Overload Protection
ဝန်ပိုခြင်း (Overload) ဖြစ်ပေါ်သည့်အခါ လျှပ်စီးကြောင်းသည် ပုံမှန်ထက်များသော်လည်း ဝါယာရှော့ (Short circuit) ဖြစ်သလောက် ပြင်းထန်ခြင်းမရှိပါ။ Thermal-magnetic MCCB များတွင် bimetal ဒြပ်စင်သည် အပူကြောင့် ကွေးညွတ်သွားပြီး trip mechanism ကို လွှတ်ပေးသည်။ ၎င်းသည် အချိန်နှောင့်နှေးမှု (time-delay) ကို ဖြစ်ပေါ်စေသဖြင့် ခဏတာ လျှပ်စီးကြောင်းမြင့်တက်မှု (inrush event) များအတွက် Breaker ချက်ချင်းမပြုတ်စေရန် ကာကွယ်ပေးသည်။.
Short-Circuit ကာကွယ်မှု
ဝါယာရှော့ (Short circuit) ဖြစ်ပေါ်သည့်အခါ လျှပ်စီးကြောင်းသည် အလွန်လျင်မြန်စွာ မြင့်တက်လာသည်။ Magnetic ဒြပ်စင် သို့မဟုတ် electronic trip unit သည် ပိုမိုမြန်ဆန်စွာ တုံ့ပြန်ပြီး mechanism ကို လွှတ်ပေးသည်။ ရွေ့လျားနိုင်သော အဆက်အသွယ်များ (moving contacts) ကွဲထွက်သွားပြီး လျှပ်စစ်မီးပွား (arc) ဖြစ်ပေါ်လာကာ arc chute က ထိုမီးပွားကို ခွဲထုတ်ပြီး အေးသွားစေခြင်းဖြင့် လျှပ်စီးကြောင်းကို ဖြတ်တောက်ပေးသည်။.
စက်ဝန်းသုဉ်း
လျှပ်စစ်မီးပွားငြိမ်းသတ်ခြင်း (Arc extinction) သည် MCCB ကို ရိုးရှင်းသော ခလုတ်တစ်ခုထက် ပိုမိုကောင်းမွန်စေသည့် အကြောင်းရင်းတစ်ခုဖြစ်သည်။ ချို့ယွင်းမှုဖြစ်ပွားနေစဉ် အဆက်အသွယ်များ ပွင့်သွားသည့်အခါ စက်ပစ္စည်းသည် ၎င်း၏ သတ်မှတ်ထားသော breaking capacity အတွင်း မီးပွားကို ဘေးကင်းစွာ ထိန်းချုပ်ရမည်ဖြစ်သည်။ Molded case၊ အဆက်အသွယ်စနစ်၊ arc runners နှင့် arc chute အားလုံးသည် ဤဖြတ်တောက်ခြင်းလုပ်ငန်းစဉ်တွင် ပါဝင်ဆောင်ရွက်ကြသည်။.

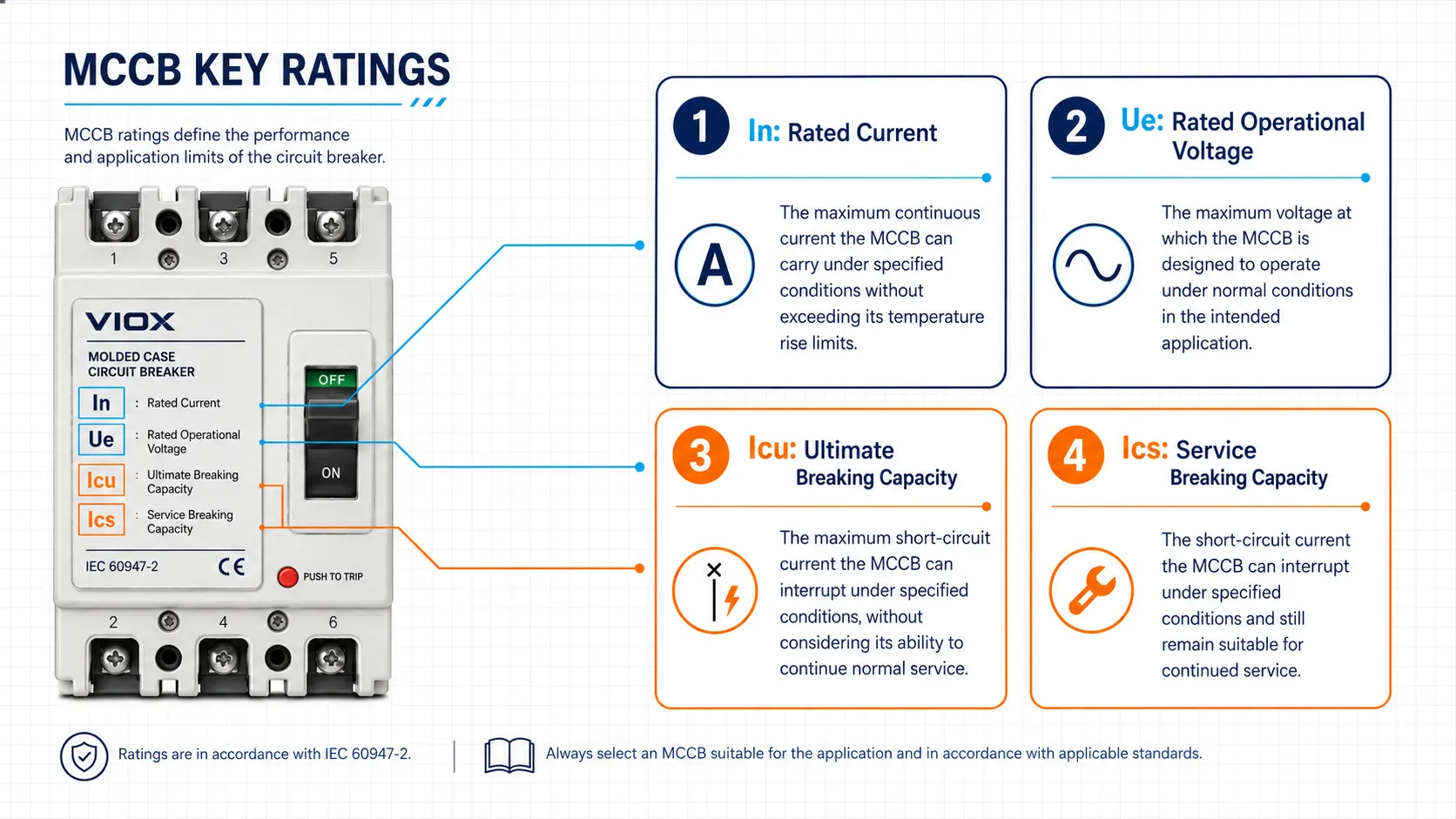

အဓိက MCCB အဆင့်သတ်မှတ်ချက်များနှင့် သတ်မှတ်ချက်များ
MCCB ရွေးချယ်ခြင်းသည် အမ်ပီယာ (amperes) သက်သက်သာ မဟုတ်ပါ။ ဝယ်ယူသူများနှင့် အင်ဂျင်နီယာများသည် datasheet သို့မဟုတ် nameplate ပေါ်ရှိ အဓိကအဆင့်သတ်မှတ်ချက်များကို စစ်ဆေးသင့်သည်။.
| MCCB အဆင့်သတ်မှတ်ချက် | အဓိပ္ပာယ် | ဘာကြောင့် အရေးကြီးတာလဲ။ |
|---|---|---|
လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။ ၌ |
သတ်မှတ်ထားသော အခြေအနေများအောက်တွင် Breaker မှ သယ်ဆောင်နိုင်ရန် ဒီဇိုင်းထုတ်ထားသည့် လျှပ်စီးကြောင်း | ဝန်အား (Load) နှင့် ကေဘယ်ကြိုး ကာကွယ်မှု လိုအပ်ချက်များနှင့် ကိုက်ညီရမည် |
သတ်မှတ်ထားသော လုပ်ငန်းလည်ပတ်မှု ဗို့အား Ue |
Breaker လည်ပတ်နိုင်သည့် စနစ်၏ ဗို့အား | AC သို့မဟုတ် DC စနစ်၏ ဗို့အားနှင့် ကိုက်ညီရမည် |
အမြင့်ဆုံးဖြတ်တောက်နိုင်စွမ်း (Ultimate breaking capacity) Icu |
သတ်မှတ်ထားသော စမ်းသပ်မှု အခြေအနေများအောက်တွင် Breaker မှ ဖြတ်တောက်နိုင်သည့် အမြင့်ဆုံး Short-circuit လျှပ်စီးကြောင်း | ရရှိနိုင်သော ချို့ယွင်းလျှပ်စီးကြောင်းထက် ကျော်လွန်ရမည် |
လုပ်ငန်းသုံးဖြတ်တောက်နိုင်စွမ်း (Service breaking capacity) Ics |
ဖြတ်တောက်ပြီးနောက် ဆက်လက်အသုံးပြုနိုင်မှုနှင့် သက်ဆိုင်သည့် Short-circuit အဆင့်သတ်မှတ်ချက် | စက်မှုလုပ်ငန်းဆိုင်ရာ ဆက်တိုက်လည်ပတ်နိုင်မှုနှင့် ယုံကြည်စိတ်ချရမှုအတွက် အရေးကြီးသည် |
| ဝင်ရိုးအရေအတွက် | စနစ်အပေါ်မူတည်၍ 2P, 3P, 4P သို့မဟုတ် အခြားသော တပ်ဆင်ပုံစံများ | ဝိုင်ယာသွယ်တန်းမှုစနစ်နှင့် ကြားခံ (neutral) စီမံဆောင်ရွက်မှုတို့နှင့် ကိုက်ညီရမည် |
| Trip unit type | အပူ-သံလိုက် သို့မဟုတ် အီလက်ထရွန်းနစ် | ချိန်ညှိနိုင်မှု၊ ပေါင်းစပ်ညှိနှိုင်းမှုနှင့် လုပ်ဆောင်ချက်များအပေါ် သက်ရောက်မှုရှိသည် |
| Frame size (ဘောင်အရွယ်အစား) | ရုပ်ပိုင်းဆိုင်ရာနှင့် လျှပ်စီးကြောင်းဘောင် (current-frame) ပလက်ဖောင်း | တပ်ဆင်မှုနှင့် ရရှိနိုင်သော trip အတိုင်းအတာအပေါ် သက်ရောက်မှုရှိသည် |
| ဆက်စပ်ပစ္စည်းများ | Shunt trip, auxiliary contact, alarm contact, undervoltage release, motor operator | ထိန်းချုပ်ခြင်း၊ အချက်ပြခြင်းနှင့် အလိုအလျောက်စနစ်များအတွက် လိုအပ်သည် |
အသေးစိတ်အမည်ပြား (nameplate) ရှင်းလင်းချက်အတွက် VIOX ၏ အချက်အလက်ကို ကြည့်ရှုပါ MCCB နာမည်ပြား (nameplate) ဖတ်ရှုခြင်းဆိုင်ရာ လမ်းညွှန်. ရှော့ဆားကစ် (short-circuit) တန်ဖိုးများအတွက်၊ အောက်ပါလမ်းညွှန်ကို ကြည့်ရှုပါ Icu၊ Ics၊ Icw နှင့် Icm.
Icu တစ်ခုတည်းဖြင့် ဘာကြောင့် မလုံလောက်ရသနည်း
MCCB ရွေးချယ်ရာတွင် အဖြစ်များသော အမှားတစ်ခုမှာ Breaker ကို အောက်ပါအချက်တစ်ခုတည်းဖြင့်သာ ရွေးချယ်ခြင်းဖြစ်သည် Icu. Icu သည် သတ်မှတ်ထားသော စမ်းသပ်မှုအခြေအနေများအောက်တွင် အမြင့်ဆုံး ရှော့ဆားကစ်ဖြတ်တောက်နိုင်စွမ်း (ultimate short-circuit breaking capacity) ဖြစ်သည်။ ၎င်းသည် Breaker တစ်ခုအနေဖြင့် ဖြတ်တောက်နိုင်သည့် အမြင့်ဆုံး Fault current ပမာဏကို ဖော်ပြသည်။ သို့သော် စက်မှုလုပ်ငန်းသုံး Panel များအတွက်မူ၊, Ics သည် ဝန်ဆောင်မှုပေးနိုင်သော ဖြတ်တောက်နိုင်စွမ်း (service breaking capacity) နှင့် ရှော့ဆားကစ်ဖြစ်ပွားပြီးနောက် ဆက်လက်အသုံးပြုနိုင်မှုတို့နှင့် သက်ဆိုင်သောကြောင့် မကြာခဏဆိုသလို အရေးကြီးပါသည်။.
Panel စစ်ဆေးမှုများတွင်၊ ပုံမှန်တွေ့ရလေ့ရှိသော ပြဿနာတစ်ခုမှာ ဤသို့ဖြစ်သည်- MCCB တွင် အထင်ကြီးလောက်ဖွယ် Icu တန်ဖိုးရှိနေသဖြင့်၊ ၎င်းသည် လက်ရှိဖြစ်ပေါ်နိုင်သော Fault current အတွက် သင့်လျော်သည်ဟု ထင်ရသည်။ ပြင်းထန်သော ရှော့ဆားကစ်တစ်ခု ဖြစ်ပွားပြီးနောက်၊ Breaker သည် Fault ကို ဖြတ်တောက်ပေးနိုင်သော်လည်း၊ လိုအပ်သော အချက်အလက်များ မပြည့်စုံပါက ထိုကိရိယာသည် ဆက်လက်အသုံးပြုရန် သင့်လျော်ဆဲဖြစ်သည်ဟု ပြုပြင်ထိန်းသိမ်းရေးအဖွဲ့က ယူဆ၍မရနိုင်ပါ။ Ics အဆင့်ကို လျစ်လျူရှုခဲ့သည်။ ၎င်း၏ရလဒ်မှာ မမျှော်လင့်ထားသော အစားထိုးလဲလှယ်မှုများ၊ စက်ရပ်နားမှုများနှင့် စာရွက်ပေါ်တွင် “kA လုံလောက်သည်” ဟု ဖော်ပြထားသော်လည်း စီမံကိန်းစစ်ဆေးမှု ကျရှုံးခြင်းတို့ ဖြစ်ပေါ်နိုင်သည်။.
အထွေထွေအဆောက်အအုံ လျှပ်စစ်ပတ်လမ်းများအတွက် ဝယ်ယူသူတစ်ဦးသည် လျှပ်စီးကြောင်း (Current) နှင့် ဗို့အား (Voltage) ကို ဦးစွာအာရုံစိုက်နိုင်သည်။ ထုတ်လုပ်မှုလိုင်းများ၊ ဒေတာစင်တာများ၊ OEM စက်ယန္တရားများနှင့် အရေးကြီးသော ဖြန့်ဖြူးရေးဘုတ်များအတွက် ပိုမိုသင့်လျော်သော မေးခွန်းမှာ- မည်သည့် Breaking Capacity လိုအပ်သနည်း၊ နှင့် စီမံကိန်းအတွက် ချို့ယွင်းမှုဖြစ်ပြီးနောက်ပိုင်း ဝန်ဆောင်မှုဆက်လက်လုပ်ဆောင်နိုင်မှု (Service Continuity) အဆင့် မည်မျှလိုအပ်သနည်း။

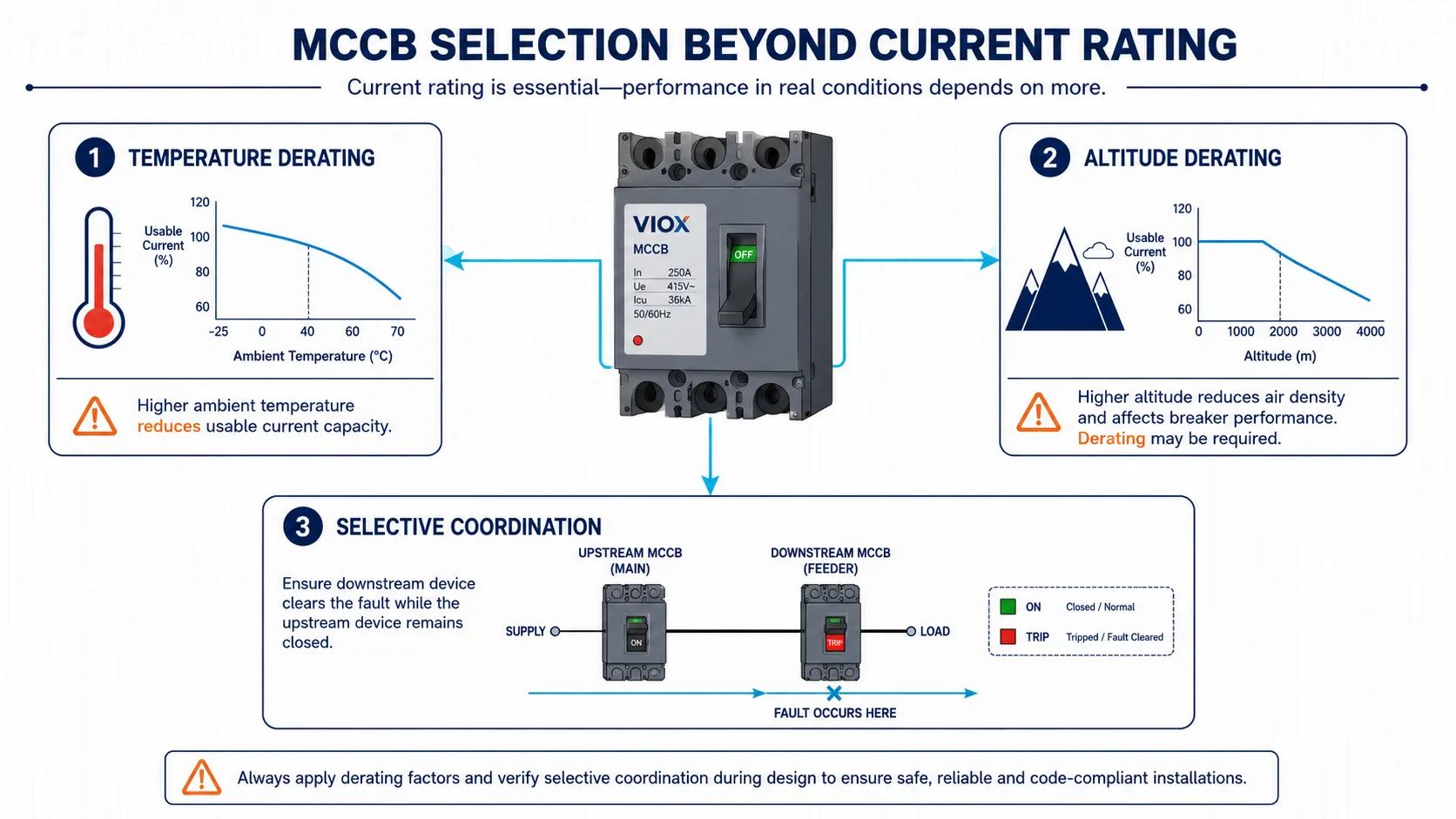

အပူချိန်နှင့် အမြင့် လျှော့ချခြင်း
MCCB သတ်မှတ်ချက်များကို သတ်မှတ်ထားသော အခြေအနေများအောက်တွင် စမ်းသပ်ထားခြင်းဖြစ်သည်။ လက်တွေ့တွင် ဘုတ်များအားလုံးသည် စံပြအခြေအနေများတွင် တပ်ဆင်ထားခြင်းမဟုတ်ပါ။ ပတ်ဝန်းကျင်အပူချိန်၊ ဘူးအတွင်း အပူချိန်တက်လာခြင်း၊ အုပ်စုလိုက်တပ်ဆင်ခြင်း၊ လေဝင်လေထွက်နှင့် အမြင့်ပေတို့သည် Breaker ၏ စွမ်းဆောင်ရည်ကို ထိခိုက်စေနိုင်သည်။.
| အခြေအနေ | ဘာကြောင့် အရေးကြီးတာလဲ။ | What to Check |
|---|---|---|
| ပတ်ဝန်းကျင် အပူချိန် မြင့်မားခြင်း | Thermal trip ဖြစ်ပေါ်ပုံနှင့် လျှပ်စီးကြောင်းကို ဆက်တိုက်သယ်ဆောင်နိုင်စွမ်းကို ထိခိုက်စေနိုင်သည်။ | ထုတ်လုပ်သူ၏ Derating ဇယား |
| ပူပြင်းသော ဘူးအတွင်းပိုင်း သို့မဟုတ် လေဝင်လေထွက်ညံ့ဖျင်းခြင်း | Breaker ပတ်လည်ရှိ အတွင်းပိုင်းအပူချိန်ကို မြင့်တက်စေသည်။ | Panel တပ်ဆင်ပုံ၊ အကွာအဝေးနှင့် အပူပေးသည့် အရင်းအမြစ်များ။ |
| Breaker အများအပြားကို စုစည်းတပ်ဆင်ထားခြင်း။ | ဒေသအလိုက် အပူစုပုံမှုကို တိုးပွားစေနိုင်သည်။ | စုစည်းတပ်ဆင်မှုဆိုင်ရာ အချက် (Grouping factor) သို့မဟုတ် တပ်ဆင်မှုဆိုင်ရာ လမ်းညွှန်ချက်များ။ |
| ပင်လယ်ရေမျက်နှာပြင်ထက် မြင့်မားသောနေရာများ။ | လေ၏ လျှပ်ကာစွမ်းရည်နှင့် အအေးခံနိုင်စွမ်းကို လျော့ကျစေနိုင်သည်။ | ထုတ်လုပ်သူထံမှ ရရှိသော အမြင့်ပေအလိုက် ပြင်ဆင်သတ်မှတ်ချက် အချက်အလက်များ။ |
| ကြီးမားသော ကေဘယ်ကြိုး သို့မဟုတ် ဘတ်စ်ဘား (busbar) ချိတ်ဆက်မှုများ | တာမီနယ်များတွင် ဖြစ်ပေါ်သော အပူချိန်သည် ယုံကြည်စိတ်ချရမှုကို ထိခိုက်စေနိုင်သည် | တော်ခ့် (Torque)၊ လပ် (lug) အံဝင်ခွင်ကျဖြစ်မှု၊ လျှပ်ကူးပစ္စည်းအရွယ်အစားနှင့် လေဝင်လေထွက် |
ပုံနှိပ်ဖော်ပြထားသော လျှပ်စီးကြောင်းပမာဏ (current rating) ကို မည်သည့်အကာအရံ (enclosure) တွင်မဆို အာမခံချက်အဖြစ် မသတ်မှတ်ပါနှင့်။ အပူချိန်မြင့်မားသော ထိန်းချုပ်ခန်းများတွင် စာရွက်ပေါ်၌ သင့်လျော်သည်ဟု ယူဆရသော ဘရိတ်ကာ (breaker) သည် derating ပြုလုပ်ရန်၊ ပိုမိုကြီးမားသော ဖရိန် (frame) အသုံးပြုရန်၊ လေဝင်လေထွက် ပိုကောင်းစေရန် သို့မဟုတ် တပ်ဆင်မှုပုံစံကို ပြောင်းလဲရန် လိုအပ်နိုင်သည်။ အပူချိန်မြင့်မားသော သို့မဟုတ် အမြင့်ပေမြင့်သောနေရာများတွင် တပ်ဆင်ရန်အတွက် ထုတ်လုပ်သူ၏ derating အချက်အလက်များကို အမြဲစစ်ဆေးပါ။.
Selective Coordination (ရွေးချယ်နိုင်သော ညှိနှိုင်းမှု)- မှားယွင်းသော ဘရိတ်ကာ ပြုတ်ကျခြင်း (tripping) ကို ရှောင်ရှားခြင်း
MCCB ရွေးချယ်ခြင်းသည် ကေဘယ်ကြိုးတစ်ခုကို ကာကွယ်ရုံမျှသာ မဟုတ်ပါ။ လက်တွေ့ကျသော ဖြန့်ဖြူးရေးစနစ်တွင် MCCB သည် အထက်ပိုင်းနှင့် အောက်ပိုင်းရှိ ကာကွယ်ရေးကိရိယာများနှင့် ညှိနှိုင်းဆောင်ရွက်ရမည်ဖြစ်သည်။ Selective coordination ဆိုသည်မှာ ချို့ယွင်းချက်ဖြစ်ပွားသည့်နေရာနှင့် အနီးဆုံးကိရိယာက ဦးစွာပြုတ်ကျရမည်ဖြစ်ပြီး၊ ဖြစ်နိုင်ပါက အထက်ပိုင်းရှိ ဘရိတ်ကာများမှာ ပိတ်လျက်ပင် ရှိနေရမည်ဖြစ်သည်။.
ညှိနှိုင်းမှုအားနည်းခြင်းကြောင့် အောက်ပိုင်းရှိ သေးငယ်သော ချို့ယွင်းချက်တစ်ခုက ပင်မဖိဒါ (main feeder) ဘရိတ်ကာကို ပြုတ်ကျစေပြီး စက်ရုံ၏ ကြီးမားသောအပိုင်းကို ရပ်တန့်သွားစေနိုင်သည်။ ဤအချက်သည် အောက်ပါတို့အတွက် အထူးအရေးကြီးသည်-
- ထုတ်လုပ်မှုလိုင်းများ
- ဒေတာစင်တာများ
- ဆေးရုံများနှင့် အရေးကြီးသော အဆောက်အအုံများ
- ဂျင်နရေတာဖြင့် အရန်သင့်ချိတ်ဆက်ထားသော စနစ်များ
- လျှပ်စစ်ဓာတ်အားပြောင်းလဲပေးသည့် ခလုတ် (Transfer-switch) ပါဝင်သော ဖြန့်ဖြူးရေးစနစ်များ
- မော်တာကြီးများအတွက် ထိန်းချုပ်သည့် ပန်နယ်များ
ညှိနှိုင်းဆောင်ရွက်မှုဆိုင်ရာ လေ့လာချက်များအတွက် အချိန်ကြာမြင့်စွာ၊ အချိန်တို၊ ချက်ချင်းလက်ငင်း သို့မဟုတ် မြေကြီးနှင့်ထိတွေ့မှု (ground-fault) ဆိုင်ရာ ဆက်တင်များကို ပိုမိုချိန်ညှိရန် လိုအပ်သည့်အခါ Electronic trip MCCB များကို ရွေးချယ်လေ့ရှိသည်။ Thermal-magnetic MCCB များသည်လည်း ထိရောက်မှုရှိနိုင်သော်လည်း ၎င်းတို့၏ ဆက်တင်ချိန်ညှိနိုင်မှုမှာ များသောအားဖြင့် ကန့်သတ်ချက်ပိုများသည်။ Trip-unit နှိုင်းယှဉ်ချက်အတွက် VIOX ၏ အချက်အလက်ကို ကြည့်ပါ။ Electronic နှင့် Thermal-Magnetic MCCB လမ်းညွှန်ကို ကြည့်ရှုပါ.
MCCB အမျိုးအစားများ
MCCB များကို နည်းလမ်းအမျိုးမျိုးဖြင့် အမျိုးအစားခွဲခြားနိုင်သည်။.
Trip Unit အမျိုးအစားအလိုက်
- အပူ-သံလိုက် MCCB
- အီလက်ထရွန်းနစ်ခရီးစဉ် MCCB
ဤသည်မှာ အရေးကြီးဆုံး အမျိုးအစားခွဲခြားမှုများထဲမှ တစ်ခုဖြစ်သည်၊ အဘယ်ကြောင့်ဆိုသော် ၎င်းသည် စနစ်ညှိနှိုင်းမှု (coordination)၊ ချိန်ညှိနိုင်မှု (adjustability)၊ တိကျမှု (accuracy) နှင့် အဆင့်မြင့်ကာကွယ်ရေးလုပ်ဆောင်ချက်များအပေါ် သက်ရောက်မှုရှိသောကြောင့်ဖြစ်သည်။.
Pole Count အားဖြင့်
- 2-pole MCCB
- 3-pole MCCB
- 4-pole MCCB
Pole အရေအတွက်သည် စနစ်၏ ဝါယာသွယ်တန်းမှု၊ ဝန်အမျိုးအစား (load type) နှင့် ကြားခံကြိုး (neutral) ကို ဖြတ်တောက်ရန် သို့မဟုတ် ကာကွယ်ရန် လိုအပ်ခြင်း ရှိ၊ မရှိအပေါ် မူတည်သည်။.
အသုံးပြုပုံအလိုက်
- Feeder ကာကွယ်ရေး MCCB
- မော်တာဆားကစ် MCCB
- Generator MCCB (ဂျင်နရေတာအတွက် MCCB)
- Distribution panel MCCB (လျှပ်စစ်ဖြန့်ဖြူးရေးပုံးအတွက် MCCB)
- DC-rated MCCB (DC လျှပ်စစ်အတွက် အထူးဒီဇိုင်းထုတ်ပြီး သတ်မှတ်ချက်ပါရှိသော MCCB)
AC MCCB ကို DC ဆားကစ်တွင် အသုံးပြုနိုင်သည်ဟု မယူဆပါနှင့်။ DC လျှပ်စစ်ကို ဖြတ်တောက်ရန်အတွက် သင့်လျော်သော ထုတ်ကုန်ဒီဇိုင်းနှင့် သတ်မှတ်ချက်များ လိုအပ်ပါသည်။.
Where Are MCCBs Used?
MCCB များကို ဗို့အားနိမ့် လျှပ်စစ်ဖြန့်ဖြူးရေးစနစ်များတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။ ပုံမှန်အသုံးပြုပုံများမှာ-
- စက်မှုလုပ်ငန်းသုံး လျှပ်စစ်ဖြန့်ဖြူးရေးပုံးများ
- လုပ်ငန်းသုံး ပင်မနှင့် အဓိကခွဲ လျှပ်စစ်သွယ်တန်းမှုများ
- မော်တာထိန်းချုပ်ရေးစင်တာများ
- HVAC ပစ္စည်းများ
- ဂျင်နရေတာ ထွက်ပေါက် ကာကွယ်ရေးစနစ်များ
- လျှပ်စစ်ဓာတ်အားပြောင်းလဲပေးသည့်စနစ် (transfer-switch) နှင့် အရန်ဓာတ်အားပေးစနစ်များ
- စက်မှုလုပ်ငန်းသုံး လျှပ်စစ်ထိန်းချုပ်ပုံးများ (machinery panels)
- ပိုမိုကြီးမားသော ဌာနခွဲလျှပ်စစ်ပတ်လမ်းများ (larger branch circuits)
- သင့်လျော်သော DC MCCB ကို သတ်မှတ်ထားသည့်အခါတွင် အသုံးပြုသည့် ဆိုလာ၊ ဘက်ထရီ သို့မဟုတ် DC စနစ်များ
လျှပ်စစ်ထိန်းချုပ်ပုံးအများစုတွင် MCCB သည် သေးငယ်သော ဌာနခွဲကာကွယ်မှုစနစ်နှင့် ပိုမိုကြီးမားသော Switchgear အဆင့် ကာကွယ်မှုစနစ်တို့ကြား ချိတ်ဆက်ပေးသည့် ကြားခံတစ်ခုဖြစ်သည်။.
MCCB တစ်ခုကို မည်သို့ရွေးချယ်ရမည်နည်း
အခြေခံရွေးချယ်မှုအတွက် အောက်ပါမေးခွန်းများမှ စတင်ပါ -
| ရွေးချယ်မှု မေးခွန်း | What to Check |
|---|---|
| ဝန်အားလျှပ်စီးကြောင်း (load current) သည် မည်မျှရှိသနည်း။ | သတ်မှတ်ထားသော လျှပ်စီးကြောင်း (Rated current) နှင့် ဖရိန်ဆိုဒ် (Frame size) ကို မှန်ကန်စွာ ရွေးချယ်ပါ။ |
| စနစ်၏ ဗို့အား (System voltage) သည် မည်မျှရှိသနည်း။ | ကိုက်ညီမှုရှိစေရန် (Match) Ue နှင့် AC/DC သတ်မှတ်ချက် (Rating) |
| ရရှိနိုင်သော short-circuit current ပမာဏမှာ မည်မျှရှိသနည်း။ | လုံလောက်သော ပမာဏကို ရွေးချယ်ပါ Icu နှင့် Ics |
| ဝန်အမျိုးအစား (Load type) သည် မည်ကဲ့သို့ဖြစ်သနည်း။ | Feeder၊ မော်တာ၊ ထရန်စဖော်မာ၊ ဂျင်နရေတာ၊ DC ဆားကစ် |
| စနစ်အလိုက် ချိတ်ဆက်ဆောင်ရွက်မှု (Coordination) လိုအပ်ပါသလား။ | အထက်ပိုင်းနှင့် အောက်ပိုင်းရှိ Trip curve များကို စစ်ဆေးပါ။ |
| တပ်ဆင်မှုပတ်ဝန်းကျင်ကဘာလဲ။ | အပူချိန်၊ ဘူးခွံအတွင်း အပူတက်ခြင်း၊ အုပ်စုလိုက်တပ်ဆင်ခြင်းနှင့် အမြင့်ပေအလိုက် လျှော့ချသတ်မှတ်ချက် (derating) များကို စစ်ဆေးပါ။ |
| ချိန်ညှိနိုင်သော ကာကွယ်မှုစနစ် (adjustable protection) လိုအပ်ပါသလား။ | Electronic trip MCCB ကို ထည့်သွင်းစဉ်းစားပါ။ |
| အပိုပစ္စည်းများ (accessories) လိုအပ်ပါသလား။ | Shunt trip၊ auxiliary contact၊ UV release နှင့် motor operator တို့ကို စစ်ဆေးပါ။ |
| မည်သည့် ဘူးခွံ (enclosure) သို့မဟုတ် panel ကို အသုံးပြုထားသနည်း။ | တပ်ဆင်ပုံ၊ terminals များ၊ အကွာအဝေးနှင့် အပူထုတ်လွှတ်မှုတို့ကို စစ်ဆေးပါ။ |
အသေးစိတ်အရွယ်အစားသတ်မှတ်ရန် VIOX ကို အသုံးပြုပါ MCCB panel ရွေးချယ်မှုလမ်းညွှန်.
MCCB ရွေးချယ်ရာတွင် အဖြစ်များသော အမှားများ
| အမှား | အန္တရာယ် |
|---|---|
| လျှပ်စီးကြောင်းပမာဏ (current rating) ကိုသာ ကြည့်၍ ရွေးချယ်ခြင်း | Breaker သည် fault level၊ ဗို့အား သို့မဟုတ် coordination လိုအပ်ချက်များနှင့် ကိုက်ညီမှုမရှိခြင်း |
သာကြည့်ပြီး Icu နှင့် ကို လျစ်လျူရှုခြင်း Ics |
Breaker သည် fault ကို ဖြတ်တောက်နိုင်သော်လည်း လိုအပ်သော ဝန်ဆောင်မှုဆက်တိုက်ရရှိမှု (service-continuity) မျှော်မှန်းချက်နှင့် မကိုက်ညီခြင်း |
| အပူချိန် သို့မဟုတ် အမြင့်ပေအလိုက် လျှော့ချတွက်ချက်မှု (derating) ကို လျစ်လျူရှုခြင်း | Breaker သည် လက်တွေ့အသုံးပြုသည့် ဘူးခွံ (enclosure) အတွင်းတွင် မလိုအပ်ဘဲ ပြုတ်ကျခြင်း (nuisance trip) သို့မဟုတ် မျှော်လင့်ထားသည်ထက် ပိုမိုပူလာခြင်း |
| Selective coordination ကို လျစ်လျူရှုခြင်း | အောက်ဘက်ရှိ fault တစ်ခုကြောင့် အပေါ်ဘက်ရှိ feeder ပြုတ်ကျပြီး လိုအပ်သည်ထက် ပိုမိုသော စက်ပစ္စည်းများ ရပ်တန့်သွားခြင်း |
| MCCB နှင့် MCB ကို အစားထိုးသုံးစွဲနိုင်သည်ဟု မှားယွင်းယူဆခြင်း | တပ်ဆင်မှုတွင် လျှပ်စီးကြောင်းပမာဏ (current capacity)၊ fault rating သို့မဟုတ် ချိန်ညှိနိုင်မှု (adjustability) အားနည်းခြင်း |
| Trip-unit အမျိုးအစားကို လျစ်လျူရှုခြင်း | Thermal-magnetic နှင့် electronic MCCB များ၏ လုပ်ဆောင်ချက်ပုံစံများ ကွဲပြားခြားနားခြင်း |
| AC-rated MCCB ကို ခွင့်ပြုချက်မရှိဘဲ DC circuit တွင် အသုံးပြုခြင်း | DC arc ဖြတ်တောက်ခြင်းသည် မလုံခြုံနိုင်ပါ |
| ဆက်စပ်ပစ္စည်းများ (accessories) ကို မေ့လျော့ခြင်း | ထိန်းချုပ်ခြင်း၊ အချက်ပေးခြင်း၊ အဝေးမှဖြုတ်ခြင်း (remote trip) သို့မဟုတ် အပြန်အလှန်ချိတ်ဆက်ခြင်း (interlock) လုပ်ဆောင်ချက်များ ပျောက်ဆုံးနေနိုင်ခြင်း |
| Breaker အရွယ်အစားကို လိုအပ်သည်ထက် ပိုကြီးအောင် ရွေးချယ်ခြင်း | ကြိုးနှင့် စက်ပစ္စည်းများအတွက် ကာကွယ်မှု အားနည်းသွားနိုင်ခြင်း |
MCCB နှင့် ပတ်သက်၍ မေးလေ့ရှိသော မေးခွန်းများ (FAQ)
MCCB ဆိုတာဘာလဲ။
MCCB ဆိုသည်မှာ Molded Case Circuit Breaker ကို ခေါ်ဆိုခြင်းဖြစ်သည်။ ၎င်းသည် feeder၊ စက်ယန္တရားများ၊ မော်တာများနှင့် စက်မှုလုပ်ငန်းသုံး ဖြန့်ဖြူးရေးစနစ်များကို ကာကွယ်ရန်အတွက် အသုံးပြုသော ဗို့အားနိမ့် circuit breaker တစ်မျိုးဖြစ်သည်။.
MCCB နှင့် MCB အကြား ကွာခြားချက်ကား အဘယ်နည်း။
MCB ကို များသောအားဖြင့် နောက်ဆုံးအဆင့် လျှပ်စစ်ပတ်လမ်းငယ်များတွင် အသုံးပြုသည်။ MCCB ကိုမူ ပိုမိုမြင့်မားသော လျှပ်စီးကြောင်း၊ ပိုမိုမြင့်မားသော ဖြတ်တောက်နိုင်စွမ်း (breaking capacity)၊ ချိန်ညှိနိုင်သော trip ဆက်တင်များ လိုအပ်သည့်နေရာများနှင့် စီးပွားရေးလုပ်ငန်း သို့မဟုတ် စက်မှုလုပ်ငန်းသုံး လျှပ်စစ်ကာကွယ်ရေးစနစ်များတွင် အသုံးပြုသည်။.
What is inside an MCCB?
MCCB တစ်ခုတွင် ပုံသွင်းထားသော အိမ် (molded case)၊ ပုံသေနှင့် ရွေ့လျားနိုင်သော အဆက်အသွယ်များ (contacts)၊ လည်ပတ်မှုယန္တရား၊ trip unit၊ arc chute၊ terminals နှင့် ရွေးချယ်နိုင်သော အပိုပစ္စည်းများ ပါဝင်သည်။ အသေးစိတ်ပုံစံအတွက် ကြည့်ရှုပါ။ MCCB အတွင်းပိုင်း အစိတ်အပိုင်းများဆိုင်ရာ လမ်းညွှန်.
MCCB ၏ အဓိက သတ်မှတ်ချက်များ (ratings) မှာ အဘယ်နည်း။
အဓိက သတ်မှတ်ချက်များတွင် rated current ၌, ၊ rated voltage Ue, ၊ breaking capacity Icu နှင့် Ics, ၊ pole အရေအတွက်၊ frame size နှင့် trip-unit အမျိုးအစားတို့ ပါဝင်သည်။.
MCCB ကို မည်သည့်နေရာများတွင် အသုံးပြုသနည်း။
MCCB များကို ဖြန့်ဖြူးရေးပန်နယ်များ၊ ဆွစ်ဘုတ်များ၊ မော်တာဆားကစ်များ၊ ဂျင်နရေတာဖိဒါများ၊ HVAC စက်ကိရိယာများ၊ စက်မှုပန်နယ်များနှင့် ပိုမိုကြီးမားသော စီးပွားရေး သို့မဟုတ် စက်မှုဆိုင်ရာ ဆားကစ်များတွင် အသုံးပြုသည်။.
MCCB သည် DC အတွက် သင့်လျော်ပါသလား။
သတ်မှတ်ထားသော MCCB သည် DC ဗို့အားနှင့် ဖြတ်တောက်နိုင်စွမ်းအတွက် အဆင့်သတ်မှတ်ချက်ရှိပြီး ခွင့်ပြုချက်ရရှိထားမှသာလျှင် သင့်လျော်ပါသည်။ ထုတ်လုပ်သူ၏ စာရွက်စာတမ်းအထောက်အထားမရှိဘဲ AC အတွက်သာ သတ်မှတ်ထားသော MCCB ကို DC စနစ်တွင် အသုံးမပြုပါနှင့်။.
နိဂုံး
MCCB ဆိုသည်မှာ သာမန် MCB တစ်ခုထက် ပိုမိုသော လျှပ်စီးကြောင်းပမာဏ၊ ဖြတ်တောက်နိုင်စွမ်း၊ Trip ပြုလုပ်နိုင်မှု ပျော့ပြောင်းမှု သို့မဟုတ် အပိုပစ္စည်းများ ပံ့ပိုးမှု လိုအပ်သည့် ဆားကစ်များတွင် အသုံးပြုသော Molded Case Circuit Breaker ဖြစ်သည်။ ၎င်းသည် ဗို့အားနိမ့်ဖိဒါများ၊ စက်မှုပန်နယ်များ၊ မော်တာများ၊ ဂျင်နရေတာများနှင့် ပိုမိုကြီးမားသော ဖြန့်ဖြူးရေးဆားကစ်များကို ဝန်ပိုခြင်းနှင့် ရှော့ဖြစ်ခြင်းများမှ ကာကွယ်ပေးသည်။.
အခြေခံအဓိပ္ပာယ်ဖွင့်ဆိုချက်အတွက် ဤအချက်ကို မှတ်သားထားပါ - MCCB ဆိုသည်မှာ သေးငယ်သော MCB ဘဏ်ခွဲကာကွယ်မှုနှင့် ပိုမိုကြီးမားသော Switchgear အဆင့် ကာကွယ်မှုကြားတွင် အသုံးပြုသည့် ပိုမိုအားကောင်းသော ဗို့အားနိမ့် Breaker ဖြစ်သည်။. အမှန်တကယ် ရွေးချယ်အသုံးပြုရန်အတွက် လျှပ်စီးကြောင်း၊ ဗို့အား၊, Icu, Ics, Trip-unit အမျိုးအစား၊ ပိုအရေအတွက်၊ အပိုပစ္စည်းများနှင့် ညှိနှိုင်းဆောင်ရွက်မှု လိုအပ်ချက်များကို အမြဲစစ်ဆေးပါ။.
