တိုက်ရိုက်အဖြေ- ကြေးနီကြိုးဆက်စပ်ပစ္စည်းကို သင်မည်သို့ရွေးချယ်သနည်း။
မှန်ကန်သော ကြေးနီကြိုးဆက်စပ်ပစ္စည်းကို ရွေးချယ်ရန်အတွက် Lug ၏ အခေါင်းပေါက်အရွယ်အစားကို လျှပ်ကူးပစ္စည်း၏ အရွယ်အစားနှင့် အမျှင်အမျိုးအစားတို့နှင့် ကိုက်ညီအောင်ပြုလုပ်ပါ၊ Stud အပေါက်ကို Bolt သို့မဟုတ် Busbar Terminal နှင့် ကိုက်ညီအောင်ပြုလုပ်ပါ၊ ချိတ်ဆက်မှုအတွက် မှန်ကန်သော Lug အမျိုးအစားကို ရွေးချယ်ပါ၊ ထို့နောက် သင့်လျော်သော Crimping သို့မဟုတ် တင်းကျပ်သည့်နည်းလမ်းကို အသုံးပြုပါ။ လျှပ်စစ်ချိတ်ဆက်မှုအများစုအတွက် အမြင်အားဖြင့် တိုင်းတာရုံဖြင့် မလုံလောက်ပါ၊ ကေဘယ်ကြိုးအရွယ်အစား၊ Lug အရွယ်အစားဇယား၊ Crimp die၊ Terminal pad နှင့် ပတ်ဝန်းကျင်အခြေအနေတို့အားလုံး ကိုက်ညီမှုရှိရပါမည်။.
ပြားချပ်သော ကြေးနီ Terminal သို့မဟုတ် Busbar နှင့် ချိတ်ဆက်ထားသော ကြေးနီလျှပ်ကူးပစ္စည်းများအတွက် Copper ring lug သို့မဟုတ် အပေါက်နှစ်ပေါက်ပါသော Copper compression lug ကို အများအားဖြင့် အသုံးပြုကြသည်။ စိုစွတ်သော၊ အပြင်ဘက်၊ ရေကြောင်း၊ ဘက်ထရီ သို့မဟုတ် သံချေးတက်နိုင်သော ပတ်ဝန်းကျင်များအတွက် Tinned copper lug ကို ပိုမိုနှစ်သက်ကြသည်၊ အဘယ်ကြောင့်ဆိုသော် သံဖြူအလွှာသည် သံချေးတက်ခြင်းကို ပိုမိုခံနိုင်ရည်ရှိစေသောကြောင့်ဖြစ်သည်။.
ကြေးနီကြိုးဆက်စပ်ပစ္စည်း (Copper Lug) ရွေးချယ်မှုဇယား
| ရွေးချယ်ရမည့်အချက် | ကိုက်ညီအောင်ပြုလုပ်ရမည့်အရာ | အဖြစ်များသော အမှား |
|---|---|---|
| ကေဘယ်ကြိုးအရွယ်အစား | AWG၊ kcmil သို့မဟုတ် mm² | ဘားရယ် (barrel) အရွယ်အစားအစား အမြင်အားဖြင့် အံဝင်ခွင်ကျဖြစ်မှုကို ရွေးချယ်ခြင်း |
| Conductor material | အလူမီနီယမ်မဟုတ်ဘဲ ကြေးနီလျှပ်ကူးပစ္စည်းကို အသုံးပြုခြင်း | အလူမီနီယမ်ကြိုးပေါ်တွင် ကြေးနီလပ်ဂ် (copper lug) ကို တိုက်ရိုက်အသုံးပြုခြင်း |
| Barrel အမျိုးအစား | စံအမျိုးအစား၊ ဘားရယ်ရှည်၊ ခေါင်းလောင်းပုံစံ (bell-mouth)၊ လက်ဝါးကျဉ်း (narrow palm) | လိုက်လျောညီထွေရှိသော သို့မဟုတ် အမျှင်ပါးကြိုးများအတွက် မှားယွင်းသော ဘားရယ်ကို အသုံးပြုခြင်း |
| ဝက်အူပေါက် (Stud hole) | M5, M6, M8, M10, M12, 1/4 လက်မ, 3/8 လက်မ စသည်တို့. | အပေါက်အရွယ်အစား ကြီးလွန်းခြင်းကြောင့် ထိတွေ့ဧရိယာ လျော့နည်းသွားခြင်း |
| Lug အမျိုးအစား | Ring, fork, pin, one-hole, two-hole, compression, mechanical | ချောင်နေသော သို့မဟုတ် လည်ပတ်နေသော ဆက်သွယ်မှု (termination) ကို အသုံးပြုခြင်း |
| Surface finish | ကြေးနီအစိမ်း သို့မဟုတ် သံဖြူသုတ်ထားသော ကြေးနီ | ပြင်းထန်သော သို့မဟုတ် သံချေးတက်စေသော ပတ်ဝန်းကျင်ရှိ ကြေးနီအစိမ်း |
| ကိရိယာတန်ဆာပလာများ | မှန်ကန်သော ဖိညှပ်ကိရိယာ (crimp tool) နှင့် ပုံစံခွက် (die) | ဖိညှပ်မှု ညံ့ဖျင်းခြင်းကြောင့် အပူလွန်ကဲသော ဆက်ကြောင်းများ ဖြစ်ပေါ်ခြင်း |
| လျှောက်လွှာ | ဘတ်စ်ဘား (Busbar)၊ ဘရိတ်ကာ (Breaker)၊ ဘက်ထရီ၊ တာမီနယ်ဘလောက်၊ မြေစိုက်ခြင်း (Grounding) | အံဝင်ခွင်ကျဖြစ်မှုကို စစ်ဆေးခြင်းမရှိဘဲ နေရာတိုင်းတွင် Lug အမျိုးအစားတူကိုသာ အသုံးပြုခြင်း |
ကေဘယ်လ်လပ် (cable lugs) များအကြောင်း ပိုမိုကျယ်ပြန့်စွာ လေ့လာလိုပါက VIOX ၏ ကေဘယ်လ်လပ်ဆိုင်ရာ အပြည့်အစုံလမ်းညွှန်ကို ကြည့်ရှုပါ။. ဤဆောင်းပါးသည် ကြေးနီလပ် (copper lug) များ၏ အရွယ်အစား၊ အမျိုးအစားနှင့် ရွေးချယ်ခြင်းတို့ကို အဓိကထား ဆွေးနွေးထားပါသည်။.

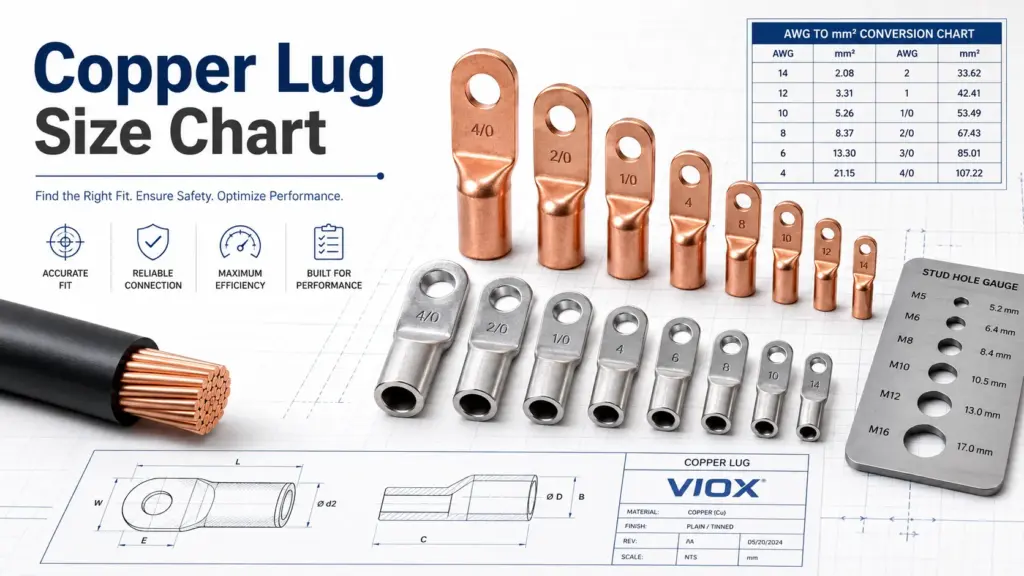

ကြေးနီလပ် အရွယ်အစားဇယား- AWG၊ kcmil နှင့် mm²
လပ်၏ ဘူးခွံ (lug barrel) သည် လျှပ်ကူးပစ္စည်း၏ အရွယ်အစားနှင့် ကိုက်ညီရပါမည်။ မြောက်အမေရိကတွင် AWG နှင့် kcmil ကို အသုံးများပြီး၊ IEC နှင့် နိုင်ငံတကာဈေးကွက်များတွင် mm² ကို အသုံးများသည်။ ၎င်းတို့သည် တစ်ခုနှင့်တစ်ခု အတိအကျ အစားထိုး၍မရနိုင်သောကြောင့် အောက်ပါဇယားကို လက်တွေ့ကျသော ပြောင်းလဲမှုဆိုင်ရာ ကိုးကားချက်အဖြစ်သာ အသုံးပြုသင့်ပြီး လပ်ထုတ်လုပ်သူ၏ ဇယားကို အစားထိုးရန် မဟုတ်ပါ။.
| AWG / kcmil | ခန့်မှန်းခြေ လျှပ်ကူးပစ္စည်းဧရိယာ | အသုံးများသော မက်ထရစ်ကိုးကားချက် | Lug ရွေးချယ်မှုဆိုင်ရာ မှတ်ချက် |
|---|---|---|---|
| 8 AWG | 8.37 mm² | 10 mm² အတန်းအစား | Barrel အံဝင်ခွင်ကျဖြစ်မှုကို စစ်ဆေးပါ၊ 10 mm² နှင့် တူညီမှုမရှိပါ |
| 6 AWG | 13.3 mm² | 16 mm² အတန်းအစား | 16 mm² နှင့် မကြာခဏ နှိုင်းယှဉ်လေ့ရှိသည် |
| 4 AWG | 21.2 mm² | 25 mm² အတန်းအစား | ဘက်ထရီနှင့် ပါဝါကြိုး အရွယ်အစား အသုံးများပုံ |
| 2 AWG | 33.6 mm² | 35 mm² အတန်းအစား | ဘရယ် (barrel) နှင့် ကြိုးမျှင် (strand) အတန်းအစားကို စစ်ဆေးရန် |
| 1 AWG | 42.4 mm² | 50 mm² အတန်းအစား | 35 mm² နှင့် 50 mm² မက်ထရစ် အရွယ်အစားများကြား |
| 1/0 AWG | 53.5 mm² | 50 mm² အတန်းအစား | 50 mm² ကြိုးအတွက် နီးစပ်ရာ ရည်ညွှန်းချက် |
| 2/0 AWG | 67.4 mm² | 70 mm² အတန်းအစား | 50 နှင့် 70 mm² အကြား |
| 3/0 AWG | 85.0 mm² | 95 mm² အတန်းအစား | တိကျသော Lug ဇယားကို စစ်ဆေးပါ |
| 4/0 AWG | 107 mm² | 120 mm² အတန်းအစား | 120 mm² နှင့် မကြာခဏ နှိုင်းယှဉ်လေ့ရှိသည် |
| 250 kcmil | 127 mm² | 120/150 mm² အတန်းအစား | Lug စီးရီးအမျိုးအစားပေါ် မူတည်သည် |
| 350 kcmil | 177 mm² | 185 mm² အတန်းအစား | 185 mm² နှင့် နီးစပ်သော အသုံးပြုမှုများ |
| 400 kcmil | 203 mm² | 200/240 mm² အတန်းအစား | 185 mm² ထက်ပိုကြီးသော |
AWG အရွယ်အစားနှင့် IEC မက်ထရစ် လျှပ်ကူးပစ္စည်းအရွယ်အစားများသည် မတူညီသော စနစ်များကို လိုက်နာသောကြောင့် ဤပြောင်းလဲမှုသည် ခန့်မှန်းခြေသာဖြစ်သည်။ ကြေးနီ Lug တစ်ခုကို ရွေးချယ်သည့်အခါ ကေဘယ်ကြိုးပေါ်တွင် ရိုက်နှိပ်ထားသော တိကျသည့် ကေဘယ်အရွယ်အစားနှင့် Lug ထုတ်လုပ်သူ၏ အရွယ်အစားဇယားကို အသုံးပြုပါ။.
50 mm² သို့မဟုတ် 185 mm² ကေဘယ်အတွက် မည်သည့် Lug အရွယ်အစားကို အသုံးပြုသနည်း။
50 mm² ကြေးနီကေဘယ်အတွက်၊ သင်သည် မက်ထရစ် Lug အမျိုးအစားကို အသုံးပြုနေပါက 50 mm² ဟု အမှတ်အသားပြုထားသော Lug ကို ရွေးချယ်ပါ။ AWG အရဆိုလျှင် 1/0 AWG သည် 50 mm² နှင့် နီးစပ်သော်လည်း ၎င်းသည် တိကျသော အစားထိုးပစ္စည်းမဟုတ်ပါ။ Lug သည် လျှပ်ကူးပစ္စည်း၏ အမျှင်အမျိုးအစား (strand class) နှင့် Crimp ကိရိယာတို့နှင့် ကိုက်ညီရမည်ဖြစ်သည်။.
185 mm² ကြေးနီကေဘယ်အတွက်၊ မက်ထရစ်အမျိုးအစားတွင် 185 mm² ဟု အမှတ်အသားပြုထားသော Lug ကို ရွေးချယ်ပါ။ မြောက်အမေရိက ရည်ညွှန်းချက်များတွင် 350 kcmil သည် 185 mm² နှင့် နီးစပ်သော်လည်း Lug အမျိုးအစားနှင့် Crimp စနစ်ကို ထပ်မံအတည်ပြုရန် လိုအပ်ပါသည်။.
| ကြိုးအရွယ်အစား | လက်တွေ့ကျသော Lug အသုံးပြုမှုဆိုင်ရာ လမ်းညွှန်ချက် |
|---|---|
| 50 mm² | Metric စနစ်တွင် 50 mm² Lug ကို အသုံးပြုပါ၊ 1/0 AWG သည် အကြမ်းဖျင်း ကိုးကားချက်သာ ဖြစ်သည် |
| 70 mm² | 70 mm² Lug ကို အသုံးပြုပါ၊ ပြောင်းလဲအသုံးပြုပါက 2/0 AWG နှင့် ဂရုတစိုက် နှိုင်းယှဉ်ပါ |
| ၉၅ မီလီမီတာ စတုရန်း | 95 mm² Lug ကို အသုံးပြုပါ၊ 3/0 AWG သည် နီးစပ်သော်လည်း အတူတူပင် မဟုတ်ပါ |
| ၁၂၀ မီလီမီတာ စတုရန်း | 120 mm² Lug ကို အသုံးပြုပါ၊ 4/0 AWG သည် အကြမ်းဖျင်း နှိုင်းယှဉ်ချက်သာ ဖြစ်နိုင်သည် |
| 185 mm² | 185 mm² Lug ကို အသုံးပြုပါ၊ 350 kcmil သည် နီးစပ်သော ကိုးကားချက် ဖြစ်သည် |
ကြေးနီ Lug အမျိုးအစားများ
ကြေးနီကွင်း (Copper lugs) များသည် ပုံစံအမျိုးမျိုးရှိကြသည်၊ အကြောင်းမှာ ချိတ်ဆက်မှုတိုင်းတွင် စက်မှုဆိုင်ရာလိုအပ်ချက်ချင်း မတူညီသောကြောင့်ဖြစ်သည်။.
| ကြေးနီကွင်းအမျိုးအစား | အကောင်းဆုံးအသုံးပြုပုံ | မှားယွင်းအသုံးပြုမိပါက ဖြစ်ပေါ်နိုင်သည့် အဓိကအန္တရာယ် |
|---|---|---|
| Ring lug / O-type lug (ဝိုင်းပုံစံကွင်း) | ဘတ်စ်ဘားတန်းများ (Busbars)၊ ဘရိတ်ကာများ၊ ဘက်ထရီများနှင့် မြေစိုက်မှတ်များတွင် ဝက်အူဖြင့် တပ်ဆင်ခြင်း | မှားယွင်းသော စတပ်အပေါက် (stud hole) သို့မဟုတ် ထိတွေ့မှုဧရိယာ အားနည်းခြင်း |
| Fork / spade lug (ခက်ရင်းပုံစံကွင်း) | အလွယ်တကူ ဖြုတ်တပ်ရန် လိုအပ်သော ဝက်အူတပ်ဆင်သည့်နေရာများ (Screw terminals) | တုန်ခါမှုကြောင့် လျော့ရဲသွားနိုင်သည် |
| Pin lug | Terminal block များနှင့် ကျစ်လစ်သော ထိန်းချုပ်ဝိုင်ယာကြိုးများ | ပင်အရွယ်အစား မှားယွင်းပါက ညှပ်အားမကောင်းခြင်းကို ဖြစ်စေသည် |
| အပေါက်တစ်ပေါက်ပါသော ကေဘယ်လ်ချိတ် (One-hole lug) | ယေဘုယျ လျှပ်စစ်ဓာတ်အား ဆက်သွယ်မှု | ကောင်းစွာမတပ်ဆင်ပါက လည်ထွက်သွားနိုင်သည် |
| အပေါက်နှစ်ပေါက်ပါသော ကေဘယ်လ်ချိတ် (Two-hole lug) | ဘတ်စ်ဘားများ၊ ဆွစ်ဂီယာများနှင့် တုန်ခါမှုမြင့်မားသော ဆက်သွယ်မှုများ | အပေါက်အကွာအဝေးသည် တာမီနယ်ပြားနှင့် ကိုက်ညီရမည် |
| Long-barrel lug (ရှည်လျားသောစွပ်ပြွန်ပါသည့် ကေဘယ်လ်ချိတ်) | Heavy-duty crimping and higher pull-out strength (အားကောင်းသော ဖိညှပ်မှုနှင့် ဆွဲဖြုတ်အား ပိုမိုခံနိုင်ရည်ရှိခြင်း) | Needs correct die and crimp count (မှန်ကန်သော ဖိညှပ်ခေါင်း (die) နှင့် ဖိညှပ်အရေအတွက် လိုအပ်ခြင်း) |
| Bell-mouth lug (ခေါင်းလောင်းပုံစံဝဲသည့် ကေဘယ်လ်ချိတ်) | Flexible or fine-stranded conductors (ပျော့ပျောင်းသော သို့မဟုတ် အမျှင်သေးများဖြင့် ဖွဲ့စည်းထားသော လျှပ်ကူးကြိုးများ) | Must match conductor class (လျှပ်ကူးကြိုးအမျိုးအစားနှင့် ကိုက်ညီရမည်) |
| Narrow-palm lug (ကျဉ်းမြောင်းသော အပြားပါသည့် ကေဘယ်လ်ချိတ်) | Compact breaker or terminal spaces (ကျစ်လျစ်သော ဘရိတ်ကာ သို့မဟုတ် တာမီနယ်နေရာများ) | ထိတွေ့မျက်နှာပြင်ဧရိယာသည် လုံလောက်မှုရှိနေရမည် |
| သံဖြူရည်စိမ် ကြေးနီ lug | အပြင်ဘက်၊ စိုစွတ်သော၊ ပင်လယ်ကမ်းခြေ၊ ဘက်ထရီ သို့မဟုတ် သံချေးတက်နိုင်သော နေရာများ | မှန်ကန်သော ဖိညှပ်မှု (crimp) နှင့် အရွယ်အစား လိုအပ်ဆဲဖြစ်သည် |
ချိတ်ဆက်မှုသည် တုန်ခါမှု၊ အပူချိန်ပြောင်းလဲမှု သို့မဟုတ် လျှပ်စီးကြောင်းမြင့်မားမှုတို့နှင့် ကြုံတွေ့ရပါက အပေါက်တစ်ပေါက်ပါသော lug ထက် အပေါက်နှစ်ပေါက်ပါသော သို့မဟုတ် long-barrel lug သည် ပိုမိုသင့်လျော်နိုင်သည်။.
Compression Lugs နှင့် Mechanical Lugs များ
Compression lugs နှင့် mechanical lugs တို့သည် လျှပ်ကူးပစ္စည်းကို စက်ပစ္စည်းနှင့် ချိတ်ဆက်ခြင်းဟူသော အခြေခံပြဿနာကို ဖြေရှင်းပေးသော်လည်း တပ်ဆင်သည့်နည်းလမ်းမှာ ကွဲပြားသည်။.
| Lug အမျိုးအစား | How It Works | အကောင်းဆုံး | သတိပြုရန် |
|---|---|---|---|
| ဖိအားပေးချိတ်ဆက်ကိရိယာ (Compression lug) | ကိရိယာနှင့် ပုံစံခွက် (die) ကို အသုံးပြု၍ လျှပ်ကူးပစ္စည်းပေါ်တွင် ဖိညှပ်ထားခြင်း | အမြဲတမ်းတည်မြဲပြီး လျှပ်ကူးမှုအားကောင်းသော လျှပ်စစ်ချိတ်ဆက်မှုများ | မှားယွင်းသော ပုံစံခွက် (die) သို့မဟုတ် ညံ့ဖျင်းသော ဖိညှပ်မှုသည် အပူလွန်ကဲခြင်းကို ဖြစ်စေသည် |
| စက်ကိရိယာ | ဝက်အူ သို့မဟုတ် ဘော့လုံးဖြင့် လျှပ်ကူးပစ္စည်းကို ညှပ်ထားခြင်း | လုပ်ငန်းခွင်သုံးနှင့် ဖြုတ်တပ်နိုင်သော ချိတ်ဆက်မှုများ | တော်ခ့် (Torque) နှင့် လျှပ်ကူးပစ္စည်းအမျိုးအစားတို့သည် အရေးကြီးသည် |
| ဂဟေဆော်ရသော လပ် (Solder lug) | လျှပ်ကူးပစ္စည်းကို ဂဟေဆော်ထားသည်။ | သေးငယ်သော သို့မဟုတ် အထူးပြုလုပ်ငန်းသုံးများအတွက်ဖြစ်သည်။ | မြင့်မားသောလျှပ်စီးကြောင်းပါဝင်သည့် ပါဝါချိတ်ဆက်မှုအများစုအတွက် မနှစ်သက်ပါ။ |
| Shear-bolt lug (ဝက်အူခေါင်းဖြတ်နိုင်သော ကေဘယ်လ်ချိတ်)။ | သတ်မှတ်ထားသော Torque ပမာဏရောက်လျှင် ဝက်အူခေါင်းပြတ်ထွက်သွားသည်။ | လျှပ်စစ်ဓာတ်အားဖြန့်ဖြူးရေးနှင့် လုပ်ငန်းခွင်အတွင်း တပ်ဆင်မှုများအတွက်ဖြစ်သည်။ | ထုတ်လုပ်သူ၏ ညွှန်ကြားချက်များကို တိကျစွာ လိုက်နာပါ။ |
မြင့်မားသောလျှပ်စီးကြောင်းရှိသည့် ပါဝါပန်နယ်များအတွက် compression lugs များကို အသုံးများသည်။ အကြောင်းမှာ မှန်ကန်စွာ crimp လုပ်ခြင်းဖြင့် တည်ငြိမ်ပြီး လျှပ်ကူးမှုအားကောင်းသော ချိတ်ဆက်မှုကို ရရှိစေသောကြောင့်ဖြစ်သည်။ Mechanical lugs များသည် လုပ်ငန်းခွင်တွင် ချိန်ညှိရန် လိုအပ်သည့်အခါ သို့မဟုတ် ဖြုတ်တပ်နိုင်သော ချိတ်ဆက်မှု လိုအပ်သည့်အခါတွင် အသုံးဝင်သည်။.
Bare Copper နှင့် Tinned Copper Lugs များ၏ ကွာခြားချက်
Tinned copper lugs ဆိုသည်မှာ ကြေးနီမျက်နှာပြင်ကို သံဖြူဖြင့် အုပ်ထားသော ကြေးနီ lugs များဖြစ်သည်။ သံဖြူအလွှာသည် ဓာတ်တိုးခြင်းနှင့် သံချေးတက်ခြင်းမှ ကာကွယ်ပေးသည်။.
| ကုသိုလ်ကံ | Bare Copper Lug (သံဖြူအုပ်မထားသော ကြေးနီ Lug) | Tinned Copper Lug (သံဖြူအုပ်ထားသော ကြေးနီ Lug) |
|---|---|---|
| အသွင်အပြင် | အနီရောင်သန်းသော ကြေးနီအရောင် | ငွေရောင်သန်းသော သံဖြူမျက်နှာပြင် |
| လျှပ်ကူးနိုင်စွမ်း (Conductivity) | အလွန်ကောင်းမွန်သော ကြေးနီမျက်နှာပြင် လျှပ်ကူးနိုင်စွမ်း | Tin အလွှာသည် သံချေးတက်ခြင်းမှ ကာကွယ်ပေးသည်။ |
| သံချေးတက်ခြင်းကိုခံနိုင်ရည်ရှိသည်။ | ခြောက်သွေ့သော အိမ်တွင်းသုံး လျှပ်စစ်ပုံးများအတွက် သင့်လျော်သည်။ | စိုစွတ်သော၊ အပြင်ဘက်၊ ရေကြောင်း၊ ဘက်ထရီ သို့မဟုတ် စက်မှုလုပ်ငန်းခွင် ပတ်ဝန်းကျင်များတွင် ပိုမိုကောင်းမွန်သည်။ |
| အကောင်းဆုံးအသုံးပြုမှု | ခြောက်သွေ့သော အိမ်တွင်းသုံး ကြေးနီနှင့် ကြေးနီ ချိတ်ဆက်မှုများအတွက် ဖြစ်သည်။ | ပြင်းထန်သော သို့မဟုတ် သံချေးတက်စေသော ပတ်ဝန်းကျင်များအတွက် ဖြစ်သည်။ |
| ကုန်ကျစရိတ် | Usually lower | များသောအားဖြင့် ပိုမိုမြင့်မားသည်။ |
| ရွေးချယ်မှုဆိုင်ရာ သတိပေးချက် | ပြင်းထန်သော ပတ်ဝန်းကျင်တွင် ဓာတ်တိုးခြင်း (Oxidize) ဖြစ်နိုင်သည်။ | ကေဘယ်ကြိုးအရွယ်အစား၊ အသုံးပြုသည့်ကိရိယာနှင့် တာမီနယ်တို့နှင့် ကိုက်ညီမှုရှိရမည်။ |
Tinned copper သည် အားနည်းသော crimping အတွက် အဖြေမဟုတ်ပါ။ အိမ်တွင်းခြောက်သွေ့သော panel တစ်ခုတွင် အရွယ်အစားမှန်ကန်သော bare copper lug သည် ကောင်းမွန်စွာ အလုပ်လုပ်နိုင်သော်လည်း၊ crimp မကောင်းသော tinned lug သည် အပူလွန်ကဲနိုင်ပါသည်။.
ပစ္စည်းအဆင့်ဆိုင်ရာ အချက်အလက်များအတွက် VIOX ၏ လမ်းညွှန်ချက်ကို ကြည့်ရှုပါ။ လျှပ်ကူးနိုင်စွမ်း၊ လျှပ်ခံနိုင်စွမ်းနှင့် IACS.
မှန်ကန်သော Copper Lug ကို အဆင့်ဆင့်ရွေးချယ်နည်း
အဆင့် ၁ - Cable အရွယ်အစားကို အတည်ပြုပါ
Cable အဖုံးတွင် ရိုက်နှိပ်ထားသော အရွယ်အစား သို့မဟုတ် ပရောဂျက်စာရွက်စာတမ်းများကို အသုံးပြုပါ။ Cable အချင်းကို ကြည့်၍ ခန့်မှန်းခြင်း မပြုပါနှင့်။ Flexible cable၊ compact conductor နှင့် standard stranded conductor တို့သည် တည်ဆောက်ပုံချင်း မတူညီနိုင်ပါ။.
အဆင့် ၂ - Lug Barrel ကို ကိုက်ညီအောင် ရွေးချယ်ပါ
Lug barrel သည် ထုတ်လုပ်သူ၏ ဇယားအတိုင်း conductor အရွယ်အစားနှင့် strand class တို့နှင့် ကိုက်ညီရပါမည်။ Barrel အရွယ်အစား ကြီးလွန်းပါက crimp ချောင်နိုင်ပြီး၊ သေးလွန်းပါက conductor ကို မှန်ကန်စွာ ထည့်သွင်းနိုင်မည် မဟုတ်ပါ။.
အဆင့် ၃ - Stud Hole ကို ကိုက်ညီအောင် ရွေးချယ်ပါ
Stud hole သည် bolt သို့မဟုတ် စက်ပစ္စည်း၏ terminal နှင့် ကိုက်ညီရမည်။ Metric စနစ်တွင် M6, M8, M10 နှင့် M12 တို့မှာ အသုံးများသည်။ Inch စနစ်တွင် 1/4 in, 5/16 in, 3/8 in နှင့် 1/2 in တို့မှာ အသုံးများသည်။.
Stud hole အရွယ်အစား ကြီးလွန်းပါက ထိတွေ့မှုဧရိယာ လျော့နည်းသွားပြီး ရွေ့လျားမှု ဖြစ်ပေါ်နိုင်သည်။ အရွယ်အစား သေးလွန်းပါက တပ်ဆင်၍ မရနိုင်ပါ။.
အဆင့် ၄ - One-Hole သို့မဟုတ် Two-Hole Lug ကို ရွေးချယ်ပါ
လှည့်ပတ်မှု (rotation) ပြဿနာမရှိသော ယေဘုယျချိတ်ဆက်မှုများအတွက် One-hole lug ကို အသုံးပြုပါ။ Busbar, switchgear, grounding သို့မဟုတ် တုန်ခါမှုများသော စက်ပစ္စည်းများကဲ့သို့ လှည့်ပတ်မှုမဖြစ်စေရန် ပိုမိုကောင်းမွန်သော ထောက်ပံ့မှု လိုအပ်သည့်နေရာများတွင် Two-hole lug ကို အသုံးပြုပါ။.
အဆင့် ၅ - Bare Copper သို့မဟုတ် Tinned Copper ကို ရွေးချယ်ပါ
သံချေးတက်ခြင်း ပြဿနာမရှိသော အိမ်တွင်းခြောက်သွေ့သည့် ကြေးနီနှင့် ကြေးနီချိတ်ဆက်မှုများအတွက် Bare copper ကို ရွေးချယ်ပါ။ ဘက်ထရီများ၊ အပြင်ဘက် panel များ၊ စိုစွတ်သောနေရာများ၊ ရေကြောင်းဆိုင်ရာ ပတ်ဝန်းကျင်များ သို့မဟုတ် ဓာတ်တိုးခြင်းနှင့် သံချေးတက်ခြင်း ဖြစ်နိုင်ခြေများသော စက်မှုလုပ်ငန်းသုံး ပတ်ဝန်းကျင်များအတွက် Tinned copper ကို ရွေးချယ်ပါ။.
အဆင့် ၆ - မှန်ကန်သော Crimp Tool နှင့် Die ကို အသုံးပြုပါ
Lug, cable, crimp die နှင့် tool တို့သည် စနစ်တစ်ခုတည်းကဲ့သို့ အလုပ်လုပ်ရမည်။ Crimp လုပ်မှု ညံ့ဖျင်းပါက လျှပ်စစ်ခုခံမှု မြင့်တက်ခြင်း၊ အပူလွန်ကဲခြင်း၊ ဗို့အားကျဆင်းခြင်းနှင့် ပျက်စီးမှုများ ဖြစ်ပေါ်နိုင်သည်။.
Compression lugs များအတွက်၊ lug ထုတ်လုပ်သူမှ သတ်မှတ်ထားသော die index သို့မဟုတ် die code ကို စစ်ဆေးပါ။ Compression စနစ်အများစုသည် crimp tool နှင့် die တို့ကို အသုံးပြု၍ crimp လုပ်ပြီးနောက် barrel ပေါ်တွင် die index အမှတ်အသား ကျန်ရစ်စေရန် ဒီဇိုင်းထုတ်ထားသည်။ ထိုအမှတ်အသားသည် မှန်ကန်သော die ကို အသုံးပြုထားကြောင်း စစ်ဆေးသူများ အတည်ပြုနိုင်ရန် ကူညီပေးသည်။ အကယ်၍ lug၊ die နှင့် tool တို့သည် တစ်ခုနှင့်တစ်ခု ကိုက်ညီမှုမရှိပါက၊ crimp လုပ်ထားပုံမှာ အပြင်ပန်းအားဖြင့် သင့်လျော်သယောင်ရှိသော်လည်း အတွင်းပိုင်းတွင် လျှပ်စစ်ခုခံအား (resistance) မြင့်မားနေနိုင်သည်။.
ထုတ်လုပ်သူ၏ စာရွက်စာတမ်းများတွင် ရှင်းလင်းစွာ ခွင့်ပြုထားခြင်းမရှိပါက မတူညီသော စနစ်များမှ crimp tools၊ dies နှင့် lugs များကို ရောနှောအသုံးပြုခြင်း မပြုပါနှင့်။ အရေးကြီးသော လျှပ်စစ်ချိတ်ဆက်မှုများအတွက်၊ crimp စနစ်ကို lug ထုတ်လုပ်သူ၏ ညွှန်ကြားချက်များ သို့မဟုတ် ပရောဂျက်မှ အတည်ပြုထားသော ကိရိယာစာရင်းမှ ရွေးချယ်ရမည်။.
ဘက်ထရီ Terminal နှင့် ကြေးနီ Lug ရွေးချယ်ခြင်း
ဘက်ထရီကြိုးများသည် လျှပ်စီးကြောင်းမြင့်မားစွာ သယ်ဆောင်ရပြီး တုန်ခါမှု၊ အစိုဓာတ်နှင့် ဓာတုပစ္စည်းများနှင့် ထိတွေ့နိုင်သောကြောင့် ကြေးနီ သို့မဟုတ် သံဖြူရည်စိမ်ထားသော ကြေးနီ lugs များကို အများအားဖြင့် အသုံးပြုကြသည်။.
ဘက်ထရီချိတ်ဆက်မှုများအတွက် အောက်ပါတို့ကို စစ်ဆေးပါ -
- ကေဘယ်ကြိုး၏ အရွယ်အစား
- ဘက်ထရီ post သို့မဟုတ် stud အရွယ်အစား
- lug အပေါက် အရွယ်အစား
- သံဖြူအုပ်ထားသော မျက်နှာပြင် လိုအပ်ချက်
- အပူဖြင့်ကျုံ့နိုင်သော လျှပ်ကာပစ္စည်း
- ပျော့ပြောင်းမှုနှင့် တုန်ခါမှု
- Crimp tool (ဖိညှပ်ကိရိယာ) နှင့် ကိုက်ညီမှု
ဘက်ထရီပတ်ဝန်းကျင်များတွင် သံဖြူအုပ်ထားသော ကြေးနီလပ်ဂ် (Tinned copper lugs) များကို ပိုမိုနှစ်သက်ကြသည်၊ အကြောင်းမှာ အသွင်အပြင်ထက် သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိခြင်းက ပို၍အရေးကြီးသောကြောင့်ဖြစ်သည်။.
အလူမီနီယမ်ကြိုးတွင် ကြေးနီလပ်ဂ်ကို အသုံးပြုနိုင်ပါသလား။
အဆိုပါလပ်ဂ်သည် အဆိုပါလျှပ်ကူးပစ္စည်းနှင့် အသုံးပြုမှုအတွက် အထူးသတ်မှတ်ချက်မရှိပါက သာမန်ကြေးနီလပ်ဂ်ကို အလူမီနီယမ်ကြိုးတွင် တိုက်ရိုက်မသုံးပါနှင့်။ အလူမီနီယမ်မှ ကြေးနီသို့ ပြောင်းလဲချိတ်ဆက်မှုများသည် မှားယွင်းစွာကိုင်တွယ်ပါက Galvanic corrosion (သတ္တုဓာတ်ပြုမှုကြောင့် သံချေးတက်ခြင်း)၊ ဓာတ်တိုးခြင်း၊ အပူလွန်ကဲခြင်းနှင့် ချိတ်ဆက်မှုများ လျော့ရဲခြင်းတို့ကို ဖြစ်ပေါ်စေနိုင်သည်။.
ကြေးနီဘတ်စ်ဘား (Copper busbar) သို့မဟုတ် စက်ပစ္စည်းများနှင့် ချိတ်ဆက်ထားသော အလူမီနီယမ်ကြိုးများအတွက် Bimetallic lug (သတ္တုနှစ်မျိုးပါဝင်သော လပ်ဂ်) သို့မဟုတ် သင့်လျော်စွာ သတ်မှတ်ထားသော ချိတ်ဆက်ကိရိယာ လိုအပ်လေ့ရှိသည်။ ပရောဂျက်သတ်မှတ်ချက်များ၊ ချိတ်ဆက်ကိရိယာပေါ်ရှိ အမှတ်အသားများနှင့် ထုတ်လုပ်သူ၏ ညွှန်ကြားချက်များကို စစ်ဆေးပါ။.
ကြေးနီကြိုးဆက်စပ်ပစ္စည်း (Copper Lug) ရွေးချယ်ရာတွင် အဖြစ်များသော အမှားများ
| အမှား | ရလဒ် |
|---|---|
| အမြင်အားဖြင့် အဆင်ပြေသည်ဟု ယူဆ၍ ရွေးချယ်ခြင်း | ဖိညှပ်မှု (Crimp) မလုံလောက်ခြင်း၊ ကြိုးပြုတ်ထွက်ခြင်းနှင့် အပူလွန်ကဲခြင်း |
| AWG နှင့် mm² တိုင်းတာမှုယူနစ်များကို ရောထွေးခြင်း | Barrel အရွယ်အစား မှားယွင်းခြင်း |
| Stud hole (ဝက်အူပေါက်) အရွယ်အစား မှားယွင်းအသုံးပြုခြင်း | ထိတွေ့မှုအားနည်းခြင်း သို့မဟုတ် စက်မှုပိုင်းဆိုင်ရာ လျော့ရဲနေခြင်း |
| သံချေးတက်နိုင်သော နေရာများတွင် ကြေးနီအဝတ် (Bare copper) ကို အသုံးပြုခြင်း | ဓာတ်တိုးခြင်းနှင့် လျှပ်ကူးပစ္စည်း၏ ထိတွေ့မှုခုခံအား မြင့်တက်လာခြင်း |
| မှားယွင်းသော Crimp die ကို အသုံးပြုခြင်း သို့မဟုတ် Die index စစ်ဆေးမှု လွဲချော်ခြင်း | ခုခံအားမြင့်မားသော ဆက်ကြောင်းများ၊ အပူချိန်မြင့်တက်လာခြင်းနှင့် စစ်ဆေးမှုမအောင်မြင်ခြင်း |
| အလူမီနီယမ်ကြိုးတွင် ကြေးနီ lug အသုံးပြုခြင်း | Galvanic corrosion (သတ္တုဓာတ်ပြုမှု) ဖြစ်ပေါ်ခြင်းနှင့် အပူလွန်ကဲခြင်း အန္တရာယ် |
| လျှပ်ကူးကြိုး၏ အမျိုးအစား (Strand class) ကို လျစ်လျူရှုခြင်း | ကြိုးကို ကောင်းစွာမထည့်သွင်းခြင်း သို့မဟုတ် Crimp လုပ်မှု အားနည်းခြင်း |
| လှည့်ပတ်မှုမဖြစ်စေရန် လိုအပ်သည့်နေရာတွင် အပေါက်တစ်ပေါက်ပါသော Lug ကို အသုံးပြုခြင်း | တုန်ခါမှုကြောင့် Lug ရွေ့လျားခြင်း |
အမြဲမေးလေ့ရှိသောမေးခွန်းများ
ကျွန်ုပ်အတွက် မည်သည့်အရွယ်အစားရှိ ကြေးနီလပ် (copper lug) လိုအပ်ပါသနည်း။
ကေဘယ်ကြိုးအရွယ်အစား၊ လျှပ်ကူးပစ္စည်းအမျိုးအစား၊ စတပ်အပေါက် (stud hole) နှင့် ကရမ် (crimp) ကိရိယာတို့နှင့် ကိုက်ညီသော ကြေးနီလပ်ကို ရွေးချယ်ပါ။ အမြင်ဖြင့် ခန့်မှန်းခြင်းထက် ထုတ်လုပ်သူ၏ အရွယ်အစားဇယားကို အသုံးပြုပါ။.
ကေဘယ်လပ် (cable lug) အရွယ်အစားကို မည်သို့ရွေးချယ်ရမည်နည်း။
လပ်၏ ဘူးခွံ (barrel) ကို လျှပ်ကူးပစ္စည်းအရွယ်အစားနှင့် ကိုက်ညီအောင် ပြုလုပ်ပြီးနောက် ပန်းကန်ပြားအပေါက် (palm hole) ကို စက်ပစ္စည်း၏ စတပ် (stud) နှင့် ကိုက်ညီအောင် ရွေးချယ်ပါ။ ထို့နောက် လပ်အမျိုးအစား၊ မျက်နှာပြင်အချောထည်၊ ကိရိယာနှင့် ကိုက်ညီမှုရှိမရှိနှင့် ပတ်ဝန်းကျင်အခြေအနေတို့ကို စစ်ဆေးပါ။.
လပ်များအတွက် AWG နှင့် mm² အကြား ကွာခြားချက်မှာ အဘယ်နည်း။
AWG သည် မြောက်အမေရိက ဝါယာကြိုးတိုင်းတာမှုစနစ်ဖြစ်သည်။ mm² သည် မက်ထရစ်စနစ်သုံး လျှပ်ကူးပစ္စည်း၏ ဖြတ်ပိုင်းဧရိယာဖြစ်သည်။ ၎င်းတို့ကို အကြမ်းဖျင်း နှိုင်းယှဉ်နိုင်သော်လည်း အတိအကျ အစားထိုး၍ မရပါ။.
50 mm² ကေဘယ်ကြိုးအတွက် မည်သည့်လပ်အရွယ်အစားကို အသုံးပြုရမည်နည်း။
မက်ထရစ်လပ်စနစ်တွင် 50 mm² ဟု အမှတ်အသားပြုထားသော လပ်ကို အသုံးပြုပါ။ 1/0 AWG သည် 50 mm² နှင့် နီးစပ်သော်လည်း အတိအကျမှန်ကန်သော လပ်နှင့် ကရမ်ကိရိယာကို အမြဲတမ်း စစ်ဆေးအတည်ပြုရပါမည်။.
185 sq mm ကေဘယ်ကြိုးအတွက် မည်သည့် Lug အရွယ်အစားကို အသုံးပြုပါသလဲ။
Metric စနစ်အရ 185 mm² အတွက် သတ်မှတ်ထားသော Lug ကို အသုံးပြုပါ။ 350 kcmil သည် 185 mm² နှင့် အနီးစပ်ဆုံးဖြစ်သော်လည်း ၎င်းတို့ကို အလိုအလျောက် အစားထိုးအသုံးပြုနိုင်သည်ဟု မယူဆပါနှင့်။.
ကြေးနီ Lug အမျိုးအစားများတွင် အဓိကအားဖြင့် မည်သည့်အမျိုးအစားများ ရှိပါသလဲ။
အသုံးများသော အမျိုးအစားများမှာ Ring lugs၊ Fork lugs၊ Pin lugs၊ One-hole lugs၊ Two-hole lugs၊ Long-barrel lugs၊ Bell-mouth lugs၊ Bare copper lugs နှင့် Tinned copper lugs တို့ ဖြစ်ကြသည်။.
Tinned copper lugs များသည် Bare copper lugs များထက် ပိုကောင်းပါသလား။
Tinned copper lugs များသည် သံချေးတက်ခြင်းကို ပိုမိုခံနိုင်ရည်ရှိသည်။ Bare copper lugs များသည် အိမ်တွင်းရှိ ခြောက်သွေ့သော ကြေးနီနှင့်ကြေးနီ ချိတ်ဆက်မှုများအတွက် သင့်လျော်နိုင်သည်။ အကောင်းဆုံးရွေးချယ်မှုမှာ ပတ်ဝန်းကျင်နှင့် အသုံးပြုပုံအပေါ် မူတည်ပါသည်။.
Compression lugs နှင့် Mechanical lugs တို့၏ ကွာခြားချက်မှာ အဘယ်နည်း။
Compression lugs များကို Tool နှင့် Die အသုံးပြု၍ အမြဲတမ်းတွဲညှပ်ထားခြင်းဖြစ်သည်။ Mechanical lugs များမှာမူ ဝက်အူ သို့မဟုတ် ဘောလ်များဖြင့် လျှပ်ကူးပစ္စည်းကို ညှပ်ထားခြင်းဖြစ်ပြီး ပြုပြင်ရန် သို့မဟုတ် အစားထိုးရန် ပိုမိုလွယ်ကူလေ့ရှိသည်။.
အလူမီနီယမ်ကြိုးအတွက် ကြေးနီ lug ကို သုံးလို့ရပါသလား။
ထိုအသုံးပြုမှုအတွက် အထူးသတ်မှတ်ချက်ပါရှိသော connector မဟုတ်ပါက မပြုလုပ်ရပါ။ အလူမီနီယမ်နှင့် ကြေးနီကို ချိတ်ဆက်ရသည့် အခြေအနေအများစုတွင် bimetallic lug သို့မဟုတ် သတ်မှတ်ချက်နှင့်ကိုက်ညီသော transition connector လိုအပ်ပါသည်။.
ကြေးနီလျှပ်ကူးပစ္စည်းကို ပြားချပ်သော ကြေးနီ terminal နှင့် ချိတ်ဆက်သည့်အခါ မည်သည့် lug ကို အသုံးပြုသနည်း။
လျှပ်စီးကြောင်း၊ တုန်ခါမှု၊ terminal pad အရွယ်အစားနှင့် စက်မှုဆိုင်ရာ လိုအပ်ချက်များအပေါ် မူတည်၍ ကြေးနီ ring lug သို့မဟုတ် အပေါက်နှစ်ပေါက်ပါသော ကြေးနီ compression lug ကို အများအားဖြင့် အသုံးပြုကြသည်။.
နိဂုံး
ကြေးနီ lug တစ်ခုကို ရွေးချယ်ခြင်းသည် အပေါက်အရွယ်အစားနှင့် ကေဘယ်ကြိုးအရွယ်အစားကို ရွေးချယ်ရုံမျှသာ မဟုတ်ပါ။ မှန်ကန်သော lug သည် လျှပ်ကူးပစ္စည်းအရွယ်အစား၊ AWG သို့မဟုတ် mm² စနစ်၊ stud အပေါက်၊ barrel အမျိုးအစား၊ crimp ကိရိယာ၊ လျှပ်ကူးပစ္စည်းအမျိုးအစားနှင့် တပ်ဆင်မည့် ပတ်ဝန်းကျင်တို့နှင့် ကိုက်ညီရပါမည်။.
ရိုးရှင်းသော အိမ်တွင်းခြောက်သွေ့သည့် ကြေးနီဝိုင်ယာသွယ်တန်းမှုများအတွက် အရွယ်အစားမှန်ကန်သော အကာအကွယ်မဲ့ ကြေးနီ compression lug သည် လုံလောက်နိုင်ပါသည်။ ဘက်ထရီများ၊ အိမ်ပြင်ပရှိ panel များ၊ စိုစွတ်သော ပတ်ဝန်းကျင်များ သို့မဟုတ် သံချေးတက်နိုင်သည့် နေရာများအတွက် တင်ထားသော (tinned) ကြေးနီ lug သည် ပိုမိုစိတ်ချရသော ရွေးချယ်မှုဖြစ်သည်။ အလူမီနီယမ်ကေဘယ်ကြိုးအတွက်မူ ထိုအသုံးပြုမှုအတွက် အထူးသတ်မှတ်ချက်ပါရှိသော connector မဟုတ်ပါက သာမန်ကြေးနီ lug ကို အစားထိုးအသုံးပြုခြင်း မပြုရပါ။.
