ສັນຍານທາງໄກ SPD ແມ່ນຫຍັງ? ເປັນຫຍັງການຕິດຕາມສະຖານະທາງໄກຈຶ່ງມີຄວາມສໍາຄັນສໍາລັບສະຖານທີ່ຜະລິດໄຟຟ້າແສງຕາເວັນ ແລະ ອຸດສາຫະກໍາ

ສັນຍານເຕືອນ $80,000: ເມື່ອຄວາມລົ້ມເຫຼວຂອງ SPD ທີ່ງຽບເຮັດໃຫ້ຄ່າໃຊ້ຈ່າຍສູງກວ່າອຸປະກອນ

ຟາມແສງຕາເວັນຂະໜາດ 5MW ໃນ Arizona ໄດ້ຄົ້ນພົບຄວາມເປັນຈິງທີ່ຮ້າຍແຮງໃນລະຫວ່າງການກວດກາປະຈໍາໄຕມາດ: ອຸປະກອນປ້ອງກັນແຮງດັນເກີນ (SPD) ໃນກ່ອງລວມສາຍຫຼັກຂອງພວກເຂົາໄດ້ລົ້ມເຫລວເມື່ອຫົກເດືອນກ່ອນ. ຕົວຊີ້ບອກສາຍຕາສະແດງໃຫ້ເຫັນສີແດງ, ແຕ່ບໍ່ມີໃຜສັງເກດເຫັນ—ສະຖານທີ່ດັ່ງກ່າວບໍ່ມີຄົນ, ແລະຕາຕະລາງການກວດກາມີຊ່ອງຫວ່າງ. ໃນລະຫວ່າງຫົກເດືອນນັ້ນ, ສາມເຫດການຟ້າຜ່າໄດ້ຜ່ານລະບົບທີ່ບໍ່ມີການປ້ອງກັນ, ເຮັດໃຫ້ວົງຈອນ MPPT ຂອງ inverter ເສຍຫາຍເທື່ອລະກ້າວ. ຄ່າໃຊ້ຈ່າຍໃນການປ່ຽນແທນທັງໝົດ: $82,000, ບວກກັບສອງອາທິດຂອງລາຍໄດ້ການຜະລິດທີ່ສູນເສຍໄປ.

ສະຖານະການນີ້ເກີດຂື້ນໃນທົ່ວສະຖານທີ່ແສງຕາເວັນແລະອຸດສາຫະກໍາທົ່ວໂລກ. SPDs ຖືກອອກແບບມາເພື່ອລົ້ມເຫລວໃນຮູບແບບ “ປອດໄພ”—ພວກມັນຍັງຄົງເຊື່ອມຕໍ່ໄຟຟ້າຂະຫນານກັນ, ດັ່ງນັ້ນລະບົບຂອງທ່ານຈະສືບຕໍ່ເຮັດວຽກ. ແຕ່ຄວາມລົ້ມເຫຼວທີ່ງຽບສະຫງົບນີ້ເຮັດໃຫ້ອຸປະກອນລາຄາແພງຂອງທ່ານມີຄວາມສ່ຽງຕໍ່ເຫດການແຮງດັນເກີນຕໍ່ໄປ. ເມື່ອຄວາມເສຍຫາຍເກີດຂື້ນ, ມັນຊ້າເກີນໄປ.

ສັນຍານທາງໄກ SPD ກຳຈັດຈຸດບອດນີ້. ມັນບໍ່ແມ່ນການຕິດຕາມກວດກາທາງເລືອກສໍາລັບຟາມແສງຕາເວັນຂະຫນາດໃຫຍ່ແລະສະຖານທີ່ອຸດສາຫະກໍາ—ມັນເປັນພື້ນຖານໂຄງລ່າງທີ່ສໍາຄັນທີ່ປົກປ້ອງການລົງທຶນທຶນຂອງທ່ານ. ຄູ່ມືນີ້ອະທິບາຍເຖິງເຕັກໂນໂລຢີ, ການຄິດໄລ່ ROI, ແລະຍຸດທະສາດການປະຕິບັດທີ່ຜູ້ຈັດການສະຖານທີ່ແລະ EPC ແສງຕາເວັນທຸກຄົນຈໍາເປັນຕ້ອງເຂົ້າໃຈ.

ສັນຍານທາງໄກ SPD ແມ່ນຫຍັງ?

ສັນຍານທາງໄກ SPD ແມ່ນລະບົບເຕືອນໄພໃນຕົວທີ່ສື່ສານສະຖານະການດໍາເນີນງານຂອງອຸປະກອນປ້ອງກັນແຮງດັນເກີນໄປຫາເວທີການຕິດຕາມກວດກາໃນເວລາຈິງ. ຢູ່ແກນກາງຂອງມັນ, ມັນໃຊ້ a relay ຕິດຕໍ່ແຫ້ງ (ການຕັ້ງຄ່າແບບຟອມ C) ທີ່ປ່ຽນສະຖານະໂດຍອັດຕະໂນມັດເມື່ອໂມດູນປ້ອງກັນຂອງ SPD ລົ້ມເຫລວຫຼືຮອດຈຸດສິ້ນສຸດຂອງຊີວິດ.

ພື້ນຖານດ້ານວິຊາການ

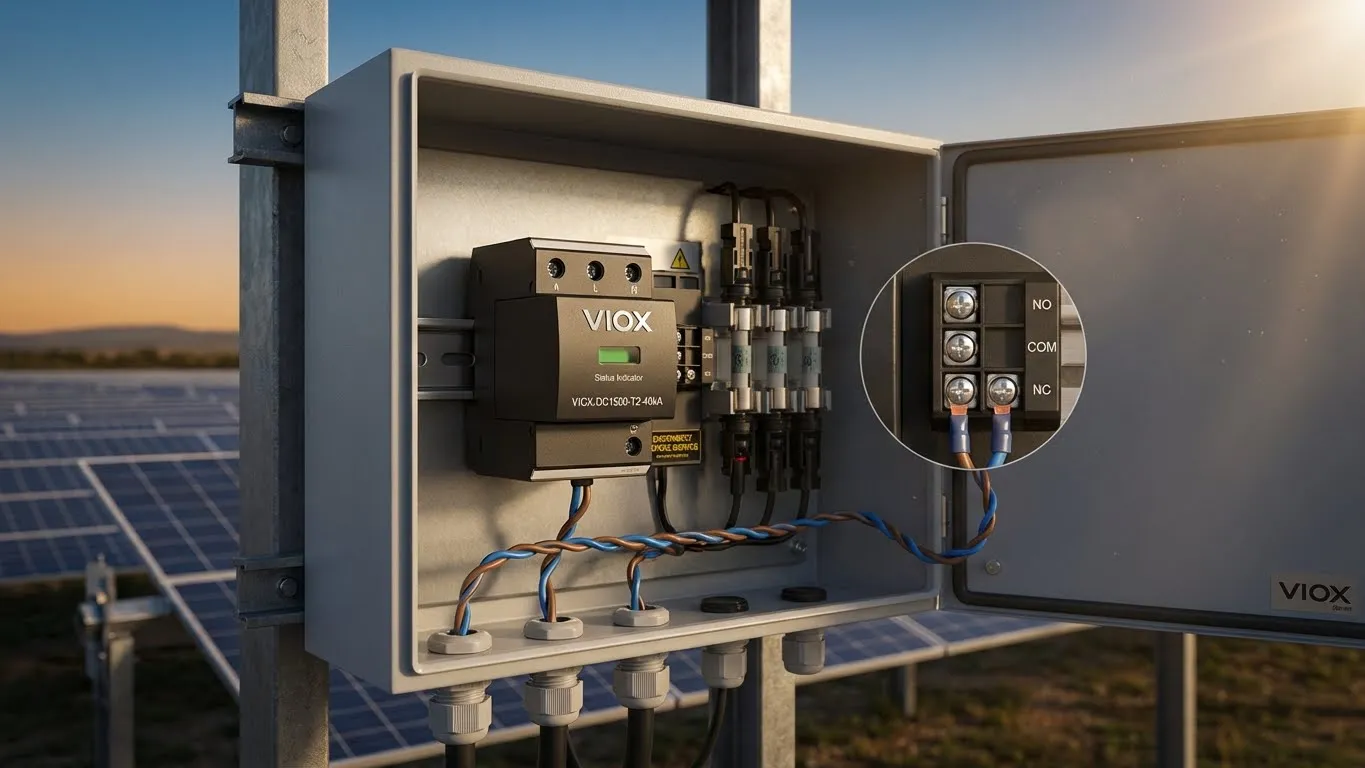

ການຕິດຕໍ່ສັນຍານທາງໄກປະກອບດ້ວຍສາມ terminals:

• NO (ປົກກະຕິເປີດ): ວົງຈອນເປີດໃນລະຫວ່າງການດໍາເນີນງານ SPD ປົກກະຕິ; ປິດເມື່ອ SPD ລົ້ມເຫລວ
• COM (ທົ່ວໄປ): Terminal ອ້າງອີງທີ່ໃຊ້ຮ່ວມກັນສໍາລັບທັງວົງຈອນ NO ແລະ NC
• NC (ປົກກະຕິປິດ): ວົງຈອນປິດໃນລະຫວ່າງການດໍາເນີນງານປົກກະຕິ; ເປີດເມື່ອ SPD ລົ້ມເຫລວ

ສະຖານະການດໍາເນີນງານປົກກະຕິ:

• terminals NO-COM: ເປີດ (ບໍ່ມີຄວາມຕໍ່ເນື່ອງ)
• terminals NC-COM: ປິດ (ມີຄວາມຕໍ່ເນື່ອງ)

ສະຖານະການລົ້ມເຫລວ:

• terminals NO-COM: ປິດ (ສັນຍານເຕືອນໄພເຮັດວຽກ)
• terminals NC-COM: ເປີດ (ວົງຈອນການເບິ່ງແຍງແຕກ)

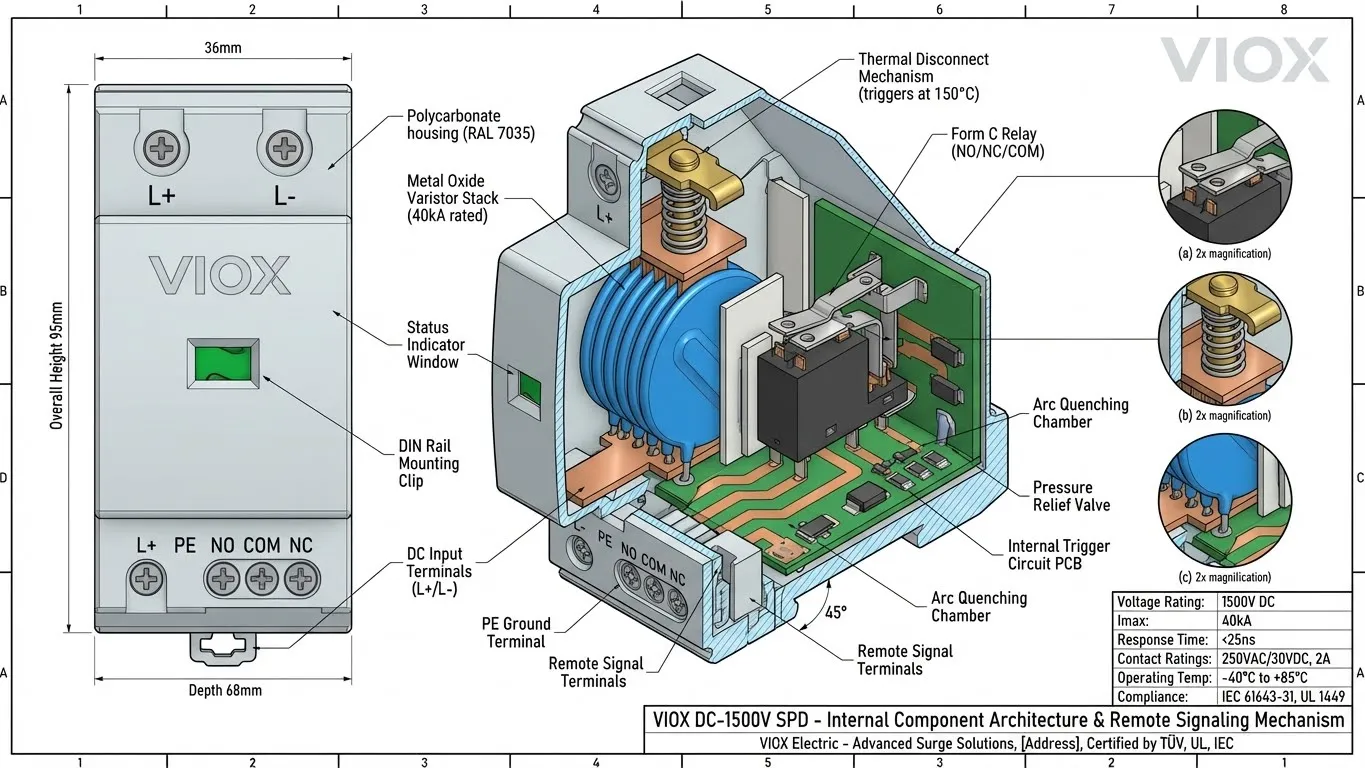

ເມື່ອການຕັດການເຊື່ອມຕໍ່ຄວາມຮ້ອນພາຍໃນຂອງ SPD ເຮັດວຽກຫຼືອົງປະກອບ varistor ເສື່ອມໂຊມເກີນຂອບເຂດການດໍາເນີນງານ, ສະວິດກົນຈັກຫຼືເອເລັກໂຕຣນິກພາຍໃນຈະປ່ຽນສະຖານະການຕິດຕໍ່ເຫຼົ່ານີ້. ການປ່ຽນແປງສະຖານະນີ້ປ້ອນໂດຍກົງໃສ່ລະບົບ SCADA, ລະບົບການຈັດການອາຄານ (BMS), ຫຼືຕົວຄວບຄຸມເຫດຜົນທີ່ສາມາດຂຽນໂປຣແກຣມໄດ້ (PLCs), ເຮັດໃຫ້ເກີດການແຈ້ງເຕືອນທັນທີໃຫ້ກັບທີມງານບໍາລຸງຮັກສາ.

ທັງ IEC 61643-11 (ມາດຕະຖານການປ້ອງກັນແຮງດັນເກີນ AC) ແລະ IEC 61643-31 (ການປ້ອງກັນແຮງດັນເກີນ DC ສໍາລັບລະບົບ photovoltaic) ອ້າງອີງເຖິງຄວາມສາມາດໃນການຊີ້ບອກທາງໄກເປັນຄຸນສົມບັດທີ່ແນະນໍາສໍາລັບການນໍາໃຊ້ພື້ນຖານໂຄງລ່າງທີ່ສໍາຄັນ. ເຖິງແມ່ນວ່າບໍ່ໄດ້ບັງຄັບຢູ່ໃນເຂດອໍານາດສານທັງຫມົດ, ສັນຍານທາງໄກແມ່ນໄດ້ຖືກກໍານົດເພີ່ມຂຶ້ນໃນໂຄງການແສງຕາເວັນຂະຫນາດໃຫຍ່ແລະສະຖານທີ່ອຸດສາຫະກໍາທີ່ຄ່າໃຊ້ຈ່າຍໃນການຢຸດເຮັດວຽກພຽງພໍກັບການລົງທຶນ.

ວິທີການເຮັດວຽກຂອງສັນຍານທາງໄກ: ສະຖາປັດຕະຍະກໍາດ້ານວິຊາການ

ການເຂົ້າໃຈເສັ້ນທາງສັນຍານທີ່ສົມບູນຈາກ SPD ໄປຫາຫ້ອງຄວບຄຸມຮັບປະກັນການປະຕິບັດທີ່ເຊື່ອຖືໄດ້ແລະຄວາມສາມາດໃນການແກ້ໄຂບັນຫາ.

ປະເພດການຕິດຕໍ່ & ສາຍໄຟ

ວິສະວະກອນຕ້ອງເລືອກລະຫວ່າງການຕັ້ງຄ່າ NO ແລະ NC ໂດຍອີງໃສ່ຄວາມຕ້ອງການດ້ານເຫດຜົນທີ່ປອດໄພ:

ການຕັ້ງຄ່າປົກກະຕິເປີດ (NO):

• ກໍລະນີການນໍາໃຊ້: ລະບົບເຕືອນໄພເມື່ອລົ້ມເຫລວທີ່ການຕິດຕໍ່ປິດ = ກວດພົບບັນຫາ
• ຂໍ້ດີ: ບໍ່ມີການດຶງກະແສໄຟຟ້າຢ່າງຕໍ່ເນື່ອງ; ເຫມາະສົມສໍາລັບແຜງເຕືອນໄພທີ່ໃຊ້ພະລັງງານຈາກແບດເຕີລີ່
• ສາຍໄຟ: terminals NO ແລະ COM ເຊື່ອມຕໍ່ກັບ PLC digital input ຫຼື alarm panel input
• ແຮງດັນໄຟຟ້າປົກກະຕິ: ວົງຈອນຄວບຄຸມ 24VDC (ບາງລະບົບຮອງຮັບສູງເຖິງ 250VAC/DC)

ການຕັ້ງຄ່າປົກກະຕິປິດ (NC):

• ກໍລະນີການນໍາໃຊ້: ວົງຈອນການເບິ່ງແຍງທີ່ຕ້ອງການການກວດສອບຄວາມສົມບູນຂອງສັນຍານຢ່າງຕໍ່ເນື່ອງ
• ຂໍ້ດີ: ກວດພົບທັງຄວາມລົ້ມເຫຼວຂອງ SPD ແລະຄວາມລົ້ມເຫຼວຂອງສາຍໄຟ/ການເຊື່ອມຕໍ່ (ສາຍໄຟຂາດ = ສັນຍານເຕືອນໄພ)
• ສາຍໄຟ: terminals NC ແລະ COM ເປັນຊຸດທີ່ມີວົງຈອນທີ່ເບິ່ງແຍງ
• ຄໍາຮ້ອງສະຫມັກ: ສະຖານທີ່ທີ່ສໍາຄັນ (ສູນຂໍ້ມູນ, ໂຮງຫມໍ) ບ່ອນທີ່ຄວາມສົມບູນຂອງສາຍໄຟມີຄວາມສໍາຄັນ

ການເຊື່ອມໂຍງ SCADA ສ່ວນໃຫຍ່ໃຊ້ການຕິດຕໍ່ NO ເພາະວ່າພວກມັນສອດຄ່ອງກັບເຫດຜົນການເຕືອນໄພມາດຕະຖານ: ການຕິດຕໍ່ປິດ = ສະພາບຄວາມຜິດ. ຢ່າງໃດກໍ່ຕາມ, ສະຖານທີ່ທີ່ມີຄວາມຫນ້າເຊື່ອຖືສູງມັກຈະປະຕິບັດວົງຈອນການເບິ່ງແຍງ NC ທີ່ກວດສອບຢ່າງຕໍ່ເນື່ອງທັງສະຖານະ SPD ແລະຄວາມສົມບູນຂອງສາຍໄຟທັງຫມົດລະຫວ່າງອຸປະກອນພາກສະຫນາມແລະລະບົບຄວບຄຸມ.

ວິທີການເຊື່ອມໂຍງທົ່ວໄປ:

1. ການເຊື່ອມຕໍ່ໂດຍກົງກັບ PLC digital inputs (24VDC sink/source logic)
2. ໂມດູນ relay ສໍາລັບການປ່ຽນແປງລະດັບແຮງດັນໄຟຟ້າ/ເຫດຜົນ
3. Remote terminal units (RTUs) ສໍາລັບການລວມຕົວຫຼາຍຈຸດ
4. ແຜງເຕືອນໄພແຍກຕ່າງຫາກທີ່ມີຕົວຊີ້ບອກ LED ສ່ວນບຸກຄົນຕໍ່ SPD

ຈຸດເຊື່ອມໂຍງ

ສັນຍານທາງໄກ SPD ທີ່ທັນສະໄຫມປະສົມປະສານເຂົ້າໃນເວທີການຄວບຄຸມອຸດສາຫະກໍາຫຼາຍ:

ລະບົບ SCADA:

• Schneider Electric EcoStruxure: ການເຊື່ອມໂຍງ Modbus RTU/TCP ຜ່ານ RTU gateways
• Siemens SICAM / DIGSI: IEC 61850 GOOSE messaging ສໍາລັບສະພາບແວດລ້ອມ substation
• SEL Real-Time Automation Controllers (RTACs): Direct digital I/O mapping ສໍາລັບຟາມແສງຕາເວັນ
• ເວທີເປີດໂປຣໂຕຄອນ: DNP3, OPC-UA ສໍາລັບການເຊື່ອມໂຍງທີ່ບໍ່ຂຶ້ນກັບຜູ້ຂາຍ

ລະບົບການຈັດການອາຄານ (BMS):

• ການເຊື່ອມໂຍງ BACnet ສໍາລັບອາຄານການຄ້າແລະການຕິດຕັ້ງແສງຕາເວັນເທິງຫລັງຄາຂະຫນາດໃຫຍ່
• ການຈັດລໍາດັບຄວາມສໍາຄັນຂອງການເຕືອນໄພພາຍໃນລໍາດັບຊັ້ນການຄວບຄຸມ HVAC/ແສງສະຫວ່າງທີ່ມີຢູ່
• ການເຊື່ອມໂຍງກັບການຈັດການຄໍາສັ່ງເຮັດວຽກສໍາລັບການຈັດສົ່ງການບໍາລຸງຮັກສາອັດຕະໂນມັດ

ວິທີແກ້ໄຂບັນຫາການເຕືອນໄພແບບ Standalone:

• ແຜງ Annunciator ທີ່ມີຕົວຊີ້ບອກສາຍຕາ/ສຽງສໍາລັບສະຖານທີ່ຂະຫນາດນ້ອຍກວ່າ (50kW–500kW)
• SMS/email gateways ທີ່ມີການເຊື່ອມຕໍ່ cellular ສໍາລັບສະຖານທີ່ຫ່າງໄກສອກຫຼີກທີ່ບໍ່ມີຄົນ
• ເວທີ IoT ທີ່ອີງໃສ່ຄລາວທີ່ມີການແຈ້ງເຕືອນແອັບຯມືຖື

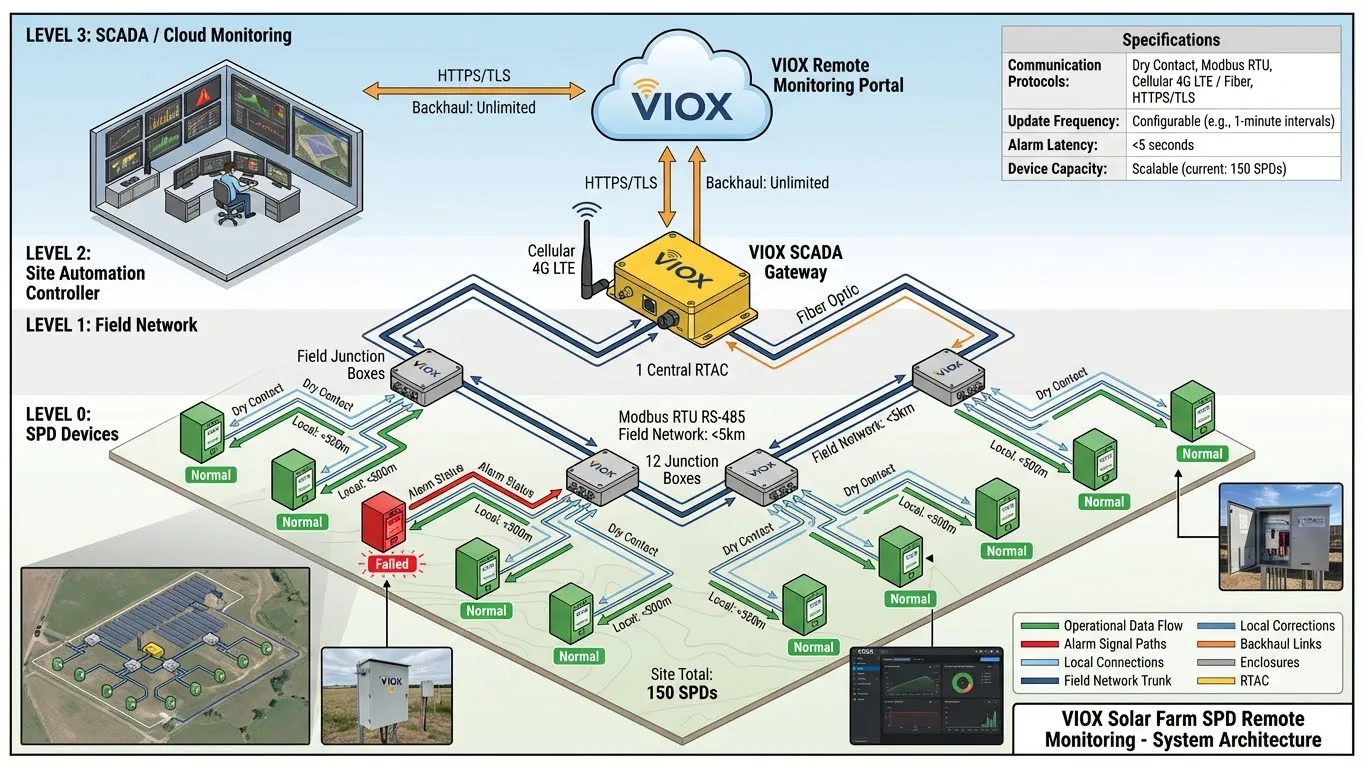

ຟາມແສງຕາເວັນຂະຫນາດໃຫຍ່ປົກກະຕິອາດຈະມີ 50-200+ SPDs ແຈກຢາຍຢູ່ໃນກ່ອງລວມສາຍ, ແຕ່ລະອັນມີສັນຍານທາງໄກທີ່ເຊື່ອມຕໍ່ກັບ RTAC ສູນກາງ. RTAC ລວມສະຖານະການເຕືອນໄພທັງຫມົດ, ປະທັບເວລາເຫດການຄວາມລົ້ມເຫລວ, ແລະສົ່ງການແຈ້ງເຕືອນທີ່ລວມເຂົ້າກັນໄປຫາສູນປະຕິບັດງານຜ່ານເສັ້ນໄຍແກ້ວນໍາແສງຫຼື cellular backhaul. ສະຖາປັດຕະຍະກໍານີ້ຊ່ວຍໃຫ້ຜູ້ຊ່ຽວຊານດ້ານ O&M ຄົນດຽວສາມາດຕິດຕາມກວດກາຈຸດປ້ອງກັນຫຼາຍພັນຈຸດໃນທົ່ວຫຼາຍສະຖານທີ່ຈາກຫ້ອງຄວບຄຸມດຽວ.

ເຫດຜົນທີ່ການຕິດຕາມກວດກາທາງໄກແມ່ນສໍາຄັນສໍາລັບສະຖານທີ່ແສງຕາເວັນ & ອຸດສາຫະກໍາ

ຂໍ້ສະເໜີມູນຄ່າສໍາລັບການສົ່ງສັນຍານທາງໄກ SPD ກາຍເປັນທີ່ຊັດເຈນເມື່ອທ່ານວິເຄາະຮູບແບບຄວາມລົ້ມເຫຼວ, ການຂົນສົ່ງກວດກາ, ແລະເສດຖະກິດການຢຸດເຮັດວຽກ.

ບັນຫາ “ນັກຂ້າທີ່ງຽບ”

ອຸປະກອນປ້ອງກັນກະແສໄຟຟ້າແຮງສູງຖືກອອກແບບດ້ວຍຄຸນສົມບັດຄວາມປອດໄພທີ່ສໍາຄັນ: ເມື່ອພວກມັນລົ້ມເຫຼວ, ພວກມັນຕັດການເຊື່ອມຕໍ່ຕົວເອງອອກຈາກວົງຈອນຜ່ານວິທີການຄວາມຮ້ອນຫຼືກົນຈັກ, ແຕ່ພວກມັນຍັງຄົງຕິດຕັ້ງທາງດ້ານຮ່າງກາຍແລະແຍກໄຟຟ້າ. ສະຖາປັດຕະຍະກໍາການເຊື່ອມຕໍ່ຂະຫນານນີ້ຫມາຍຄວາມວ່າເຄື່ອງປ່ຽນໄຟຟ້າແສງຕາເວັນ, PLC, ຫຼືລະບົບຄວບຄຸມອຸດສາຫະກໍາຂອງທ່ານສືບຕໍ່ເຮັດວຽກຕາມປົກກະຕິ - ທ່ານຈະບໍ່ສັງເກດເຫັນການປ່ຽນແປງປະສິດທິພາບໃດໆໃນທັນທີ.

ສິ່ງທີ່ເກີດຂຶ້ນຕໍ່ໄປແມ່ນສ່ວນທີ່ອັນຕະລາຍ:

1. SPD ທີ່ລົ້ມເຫຼວບໍ່ໄດ້ໃຫ້ການປ້ອງກັນກະແສໄຟຟ້າແຮງສູງ
2. ລະບົບເຮັດວຽກຕາມປົກກະຕິຈົນກ່ວາເຫດການຊົ່ວຄາວຕໍ່ໄປ
3. ຟ້າຜ່າຫຼືກະແສໄຟຟ້າແຮງສູງເຂົ້າໄປໃນບ່ອນທີ່ບໍ່ມີການປ້ອງກັນ
4. ກະແສໄຟຟ້າແຮງສູງໄປຮອດອຸປະກອນເອເລັກໂຕຣນິກທີ່ລະອຽດອ່ອນ (ເຄື່ອງປ່ຽນໄຟຟ້າ, PLCs, ຕົວຄວບຄຸມ MPPT)
5. ຄວາມເສຍຫາຍຂອງອຸປະກອນມີຕັ້ງແຕ່ຄວາມລົ້ມເຫຼວຂອງແຜງວົງຈອນເລັກນ້ອຍຈົນເຖິງການປ່ຽນເຄື່ອງປ່ຽນໄຟຟ້າຄົບຊຸດ

ຂໍ້ມູນກໍລະນີຕົວຈິງຈາກຜູ້ໃຫ້ບໍລິການ O&M ແສງຕາເວັນສະແດງໃຫ້ເຫັນວ່າຄວາມລົ້ມເຫຼວຂອງ SPD ທີ່ບໍ່ໄດ້ຕິດຕາມກວດກາເຮັດໃຫ້ເກີດຄວາມເສຍຫາຍຂອງອຸປະກອນຂັ້ນສອງໃນປະມານ 40-60% ຂອງກໍລະນີທີ່ເຫດການກະແສໄຟຟ້າແຮງສູງເກີດຂື້ນພາຍໃນ 6 ເດືອນຂອງການສິ້ນສຸດອາຍຸຂອງ SPD. ຄວາມລົ້ມເຫຼວຂອງ SPD $150 ກາຍເປັນການປ່ຽນເຄື່ອງປ່ຽນໄຟຟ້າ $75,000 ເພາະວ່າບໍ່ມີໃຜຮູ້ວ່າການປ້ອງກັນໄດ້ຫມົດໄປ.

ບັນຫານີ້ແມ່ນຮ້າຍແຮງໂດຍສະເພາະໃນຄໍາຮ້ອງສະຫມັກແສງຕາເວັນເພາະວ່າການປ້ອງກັນກະແສໄຟຟ້າແຮງສູງ DC ແຕກຕ່າງກັນໂດຍພື້ນຖານຈາກລະບົບ AC - DC arcs ແມ່ນຍາກທີ່ຈະດັບ, ແລະແຜງ photovoltaic ສ້າງພະລັງງານຢ່າງຕໍ່ເນື່ອງເຖິງແມ່ນວ່າໃນລະຫວ່າງສະພາບຄວາມຜິດພາດ, ເຮັດໃຫ້ກະແສໄຟຟ້າແຮງສູງທີ່ບໍ່ມີການປ້ອງກັນມີຄວາມເສຍຫາຍຫຼາຍຂຶ້ນ.

ສິ່ງທ້າທາຍຂອງການກວດກາຄູ່ມື

ສໍາລັບຟາມແສງຕາເວັນຂະຫນາດໃຫຍ່ທີ່ກວມເອົາ 50-500+ ເອເຄີທີ່ມີ 100-200 ກ່ອງລວມ, ການກວດກາ SPD ຄູ່ມືປະເຊີນກັບການຂົນສົ່ງທີ່ບໍ່ສາມາດເອົາຊະນະໄດ້:

ສິ່ງທ້າທາຍດ້ານຂະຫນາດ:

• ຟາມແສງຕາເວັນ 100MW ອາດຈະມີ 150+ SPDs ແຕ່ລະອັນໃນທົ່ວສະຖານທີ່
• ເວລາຍ່າງກວດກາ: 4-6 ຊົ່ວໂມງຕໍ່ນັກວິຊາການສໍາລັບການກວດສອບສາຍຕາເທົ່ານັ້ນ
• ຫຼາຍກ່ອງລວມຕັ້ງຢູ່ໃນພູມສັນຖານທີ່ຫຍຸ້ງຍາກຫຼືຕ້ອງການການເຂົ້າເຖິງອຸປະກອນຍົກ
• ກໍານົດການກວດກາປະຈໍາໄຕມາດຫມາຍຄວາມວ່າ 48-72 ຊົ່ວໂມງຂອງແຮງງານປະຈໍາປີຕໍ່ສະຖານທີ່

ສະຖານທີ່ອຸດສາຫະກໍາປະເຊີນກັບສິ່ງທ້າທາຍທີ່ແຕກຕ່າງກັນແຕ່ຮ້າຍແຮງເທົ່າທຽມກັນ:

• SPDs ມັກຈະຕິດຕັ້ງຢູ່ໃນຫ້ອງໄຟຟ້າ, ຫລັງຄາ, ຫຼືພື້ນທີ່ອັນຕະລາຍທີ່ຕ້ອງການໂປໂຕຄອນຄວາມປອດໄພ
• ກໍານົດເວລາການຜະລິດ 24/7 ຈໍາກັດປ່ອງຢ້ຽມການບໍາລຸງຮັກສາ
• ການກວດສອບສາຍຕາຮຽກຮ້ອງໃຫ້ມີການຕັດໄຟຟ້າຂອງແຜງໃນຫຼາຍເຂດອໍານາດ (ຄ່າໃຊ້ຈ່າຍໃນການຢຸດເຮັດວຽກ)
• ຄວາມຮູ້ສຶກທີ່ບໍ່ຖືກຕ້ອງຂອງຄວາມປອດໄພ: ຕົວຊີ້ວັດສາຍຕາອາດຈະຖືກປິດບັງໂດຍຂີ້ຝຸ່ນ, ການຂົ້ນ, ຫຼືການເສື່ອມສະພາບຂອງປ້າຍ

ເສດຖະກິດແຮງງານ:

• ຄ່າໃຊ້ຈ່າຍແຮງງານຂອງຊ່າງໄຟຟ້າ: $75-$150/ຊົ່ວໂມງລວມທັງຜົນປະໂຫຍດແລະຄ່າໃຊ້ຈ່າຍຂອງຍານພາຫະນະ
• ຄ່າໃຊ້ຈ່າຍໃນການກວດກາປະຈໍາປີສໍາລັບຟາມແສງຕາເວັນ 100MW: $15,000-$25,000
• ຄ່າໃຊ້ຈ່າຍໂອກາດ: ຊົ່ວໂມງຂອງຜູ້ກວດກາສາມາດໃຊ້ໃນກິດຈະກໍາທີ່ສ້າງລາຍໄດ້
• ຜົນກະທົບຕໍ່ການປະກັນໄພ: ຄວາມຖີ່ຂອງການກວດກາທີ່ບໍ່ພຽງພໍອາດຈະເຮັດໃຫ້ການຮັບປະກັນອຸປະກອນເປັນໂມຄະ

ROI ຂອງການຕິດຕາມກວດກາທາງໄກ

ການພິສູດທາງດ້ານການເງິນສໍາລັບການສົ່ງສັນຍານທາງໄກ SPD ກາຍເປັນສິ່ງທີ່ຫນ້າສົນໃຈເມື່ອທ່ານສ້າງແບບຈໍາລອງຄວາມເປັນໄປໄດ້ຂອງຄວາມລົ້ມເຫຼວຕໍ່ກັບຄ່າໃຊ້ຈ່າຍໃນການປ່ຽນອຸປະກອນ:

ຕົວຢ່າງການຄິດໄລ່ຄ່າໃຊ້ຈ່າຍ - ຜົນປະໂຫຍດ (ຟາມແສງຕາເວັນ 100MW):

ລາຍການ	ບໍ່ມີການສົ່ງສັນຍານທາງໄກ	ດ້ວຍການສົ່ງສັນຍານທາງໄກ
ຄ່າໃຊ້ຈ່າຍເບື້ອງຕົ້ນຂອງ SPD (150 ຫນ່ວຍ)	$22,500 ($150/ຫນ່ວຍ)	$30,000 ($200/ຫນ່ວຍ)
ແຮງງານກວດກາປະຈໍາປີ	$20,000 (ການຢ້ຽມຢາມປະຈໍາໄຕມາດ)	$3,000 (ການກວດສອບປະຈໍາປີເທົ່ານັ້ນ)
ເຫດການຄວາມເສຍຫາຍຂັ້ນສອງ MTBF	1 ເຄື່ອງປ່ຽນໄຟຟ້າທຸກໆ 2-3 ປີ	ເກືອບສູນ (ການປ່ຽນແທນທັນທີ)
ຄ່າໃຊ້ຈ່າຍໃນການປ່ຽນເຄື່ອງປ່ຽນໄຟຟ້າສະເລ່ຍ	$85,000 ຕໍ່ເຫດການ	$0 (ຮັກສາການປ້ອງກັນ)
ຄ່າໃຊ້ຈ່າຍທີ່ປັບຄວາມສ່ຽງປະຈໍາປີ	$28,000-$42,000	$3,000
ຄ່າໃຊ້ຈ່າຍທັງຫມົດ 5 ປີ	$140,000-$210,000	$45,000

ຜົນປະໂຫຍດເພີ່ມເຕີມທີ່ບໍ່ໄດ້ບັນທຶກໄວ້ໃນການຄິດໄລ່ຄ່າໃຊ້ຈ່າຍໂດຍກົງ:

• ຫຼຸດຜ່ອນການຢຸດເຮັດວຽກ: ຄວາມລົ້ມເຫຼວຂອງເຄື່ອງປ່ຽນໄຟຟ້າມັກຈະຕ້ອງການເວລາ 2-4 ອາທິດສໍາລັບຊິ້ນສ່ວນທົດແທນ; ການປ້ອງກັນຄວາມລົ້ມເຫຼວຫນຶ່ງຄັ້ງຊ່ວຍປະຢັດ 200-400 MWh ຂອງການສູນເສຍການຜະລິດ ($20,000-$40,000 ລາຍໄດ້ທີ່ $0.10/kWh)
• ການປົກປ້ອງການຮັບປະກັນ: ຜູ້ຜະລິດເຄື່ອງປ່ຽນໄຟຟ້າຈໍານວນຫຼາຍເຮັດໃຫ້ການຮັບປະກັນເປັນໂມຄະຖ້າສະຖານທີ່ບໍ່ສາມາດພິສູດໄດ້ວ່າການປ້ອງກັນກະແສໄຟຟ້າແຮງສູງທີ່ພຽງພໍໄດ້ຖືກຮັກສາໄວ້
• ຄ່າປະກັນໄພ: ຜູ້ປະກັນໄພບາງຄົນສະເຫນີຄ່າປະກັນໄພທີ່ຫຼຸດລົງສໍາລັບສະຖານທີ່ທີ່ມີການຕິດຕາມກວດກາທີ່ສົມບູນແບບ
• ການບຳລຸງຮັກສາແບບຄາດຄະເນ: ການສົ່ງສັນຍານທາງໄກໃຫ້ຂໍ້ມູນເວລາປະທັບຄວາມລົ້ມເຫຼວທີ່ຊ່ວຍໃຫ້ການວິເຄາະຮູບແບບເຫດການກະແສໄຟຟ້າແຮງສູງແລະແນວໂນ້ມການເສື່ອມສະພາບຂອງອຸປະກອນ

ສໍາລັບສະຖານທີ່ອຸດສາຫະກໍາທີ່ການປິດສາຍການຜະລິດດຽວມີຄ່າໃຊ້ຈ່າຍ $50,000-$500,000 ຕໍ່ມື້, ROI ກາຍເປັນສິ່ງທີ່ຫນ້າປະທັບໃຈຫຼາຍຂຶ້ນ. ໂຮງງານຜະລິດຢາຫຼືໂຮງງານຜະລິດ semiconductor ສາມາດພິສູດໄດ້ວ່າການຕິດຕາມກວດກາທາງໄກ SPD ໃນເຫດການການຢຸດເຮັດວຽກທີ່ປ້ອງກັນໄດ້ຄັ້ງດຽວ.

ຄວາມເຂົ້າໃຈທີ່ສໍາຄັນ: ການສົ່ງສັນຍານທາງໄກ SPD ຫຼຸດຜ່ອນຄວາມຖີ່ຂອງການຢ້ຽມຢາມສະຖານທີ່ໂດຍ 60-80% ໃນຂະນະທີ່ພ້ອມໆກັນ ກໍາຈັດ 90%+ ຂອງຄວາມສ່ຽງຕໍ່ຄວາມເສຍຫາຍຂອງອຸປະກອນຂັ້ນສອງ ຈາກຄວາມລົ້ມເຫຼວຂອງ SPD ທີ່ບໍ່ໄດ້ກວດພົບ. ຄ່າໃຊ້ຈ່າຍເພີ່ມຂຶ້ນ $50-$200 ຕໍ່ SPD ຈ່າຍເອງພາຍໃນ 6-18 ເດືອນໃນຄໍາຮ້ອງສະຫມັກທາງການຄ້າແລະອຸດສາຫະກໍາສ່ວນໃຫຍ່.

ຄໍາຮ້ອງສະຫມັກທີ່ການສົ່ງສັນຍານທາງໄກແມ່ນມີຄວາມຈໍາເປັນ

ໃນຂະນະທີ່ສະຖານທີ່ໃດກໍ່ຕາມທີ່ມີການປ້ອງກັນກະແສໄຟຟ້າແຮງສູງໄດ້ຮັບຜົນປະໂຫຍດຈາກການຕິດຕາມສະຖານະພາບ, ຄໍາຮ້ອງສະຫມັກບາງຢ່າງເຮັດໃຫ້ການສົ່ງສັນຍານທາງໄກບໍ່ພຽງແຕ່ມີຄຸນຄ່າເທົ່ານັ້ນແຕ່ຍັງເປັນສິ່ງທີ່ບັງຄັບໃຫ້ປະຕິບັດງານ:

ຟາມແສງຕາເວັນຂະຫນາດໃຫຍ່ (500kW+)

ເຫດຜົນທີ່ສໍາຄັນ:

• ສະຖານທີ່ກວມເອົາຫຼາຍຮ້ອຍເອເຄີ ໂດຍມີອຸປະກອນກະຈາຍໄປທົ່ວພູມສັນຖານທີ່ຫຍຸ້ງຍາກ
• ການດໍາເນີນງານແບບບໍ່ມີຄົນເປັນມາດຕະຖານ (ທີມງານ O&M ດຽວຄຸມ 5-10 ສະຖານທີ່)
• ແຕ່ລະ inverter ສູນກາງປົກປ້ອງອຸປະກອນ $150K-$500K
• ການສູນເສຍການຜະລິດຈາກການຢຸດເຮັດວຽກທີ່ບໍ່ໄດ້ວາງແຜນ: $2,000-$10,000 ຕໍ່ມື້ຕໍ່ MW

ການຈັດຕັ້ງປະຕິບັດປົກກະຕິ:

• DC SPDs ໃນແຕ່ລະກ່ອງ string combiner (50-200 ໜ່ວຍຕໍ່ສະຖານທີ່)
• AC SPDs ຢູ່ທີ່ຜົນຜະລິດ inverter ແລະຂັ້ນສອງຂອງໝໍ້ແປງແຮງດັນປານກາງ
• ໜ້າສຳຜັດທາງໄກທີ່ເຊື່ອມຕໍ່ກັບ RTAC ຫຼື PLC concentrator ຜ່ານສາຍສະໜາມ twisted-pair
• Fiber optic ຫຼື cellular backhaul ໄປຫາສູນປະຕິບັດການທາງໄກ
• ການເຊື່ອມໂຍງກັບ SCADA ທີ່ມີຢູ່ແລ້ວຕິດຕາມກວດກາປະສິດທິພາບ inverter ແລະຂໍ້ມູນອຸຕຸນິຍົມ

VIOX 1500V DC SPDs ທີ່ຖືກອອກແບບມາສໍາລັບການນໍາໃຊ້ຂະຫນາດ utility-scale ປະກອບມີໂມດູນ hot-swappable ແລະສັນຍານທາງໄກເປັນຄຸນສົມບັດມາດຕະຖານ, ເຮັດໃຫ້ທີມງານບໍາລຸງຮັກສາສາມາດຕອບສະຫນອງໄດ້ທັນທີເມື່ອສັນຍານເຕືອນ.

ພະລັງງານແສງຕາເວັນທາງການຄ້າເທິງຫລັງຄາ (50kW-500kW)

ເຫດຜົນທີ່ສໍາຄັນ:

• ການເຂົ້າເຖິງຫລັງຄາຮຽກຮ້ອງໃຫ້ມີອຸປະກອນຍົກ ຫຼືຂັ້ນຕອນພື້ນທີ່ຈໍາກັດ
• ຄວາມຖີ່ຂອງການກວດສອບສາຍຕາຖືກຈໍາກັດໂດຍນະໂຍບາຍການເຂົ້າເຖິງອາຄານ
• ຜູ້ເຊົ່າ/ເຈົ້າຂອງອາຄານບໍ່ຄ່ອຍມີພະນັກງານດ້ານວິຊາການເພື່ອກວດສອບຕົວຊີ້ວັດສະຖານະ
• ຂໍ້ກໍານົດການປິດລະບົບຢ່າງໄວວາຫມາຍຄວາມວ່າຈຸດປ້ອງກັນທີ່ແຈກຢາຍຫຼາຍຂຶ້ນ

ການຈັດຕັ້ງປະຕິບັດປົກກະຕິ:

• AC/DC SPDs ຂະໜາດນ້ອຍໃກ້ກັບ inverters ເທິງຫລັງຄາ
• ສັນຍານທາງໄກທີ່ປະສົມປະສານເຂົ້າໃນ BMS ຂອງອາຄານຜ່ານໂປໂຕຄອນ BACnet
• ການແຈ້ງເຕືອນທາງອີເມລ໌/SMS ໃຫ້ຜູ້ໃຫ້ບໍລິການບໍາລຸງຮັກສາແສງຕາເວັນເມື່ອເກີດຄວາມລົ້ມເຫຼວ
• ຫຼຸດຜ່ອນຄວາມຮັບຜິດຊອບດ້ານປະກັນໄພໂດຍຜ່ານການຕິດຕາມກວດກາການປົກປ້ອງທີ່ເປັນເອກະສານ

ສໍາລັບການຕິດຕັ້ງທາງການຄ້າທີ່ກ່ອງ combiner ແສງຕາເວັນນັ່ງຢູ່ເທິງຫລັງຄາ 50-200 ຟຸດຂ້າງເທິງພື້ນດິນ, ສັນຍານທາງໄກລົບລ້າງຄວາມຕ້ອງການສໍາລັບການເຊົ່າ crane ປະຈໍາເດືອນພຽງແຕ່ເພື່ອກວດສອບສະຖານະ SPD.

ໂຮງງານຜະລິດອຸດສາຫະກໍາ

ເຫດຜົນທີ່ສໍາຄັນ:

• ຕາຕະລາງການຜະລິດ 24/7 ທີ່ມີຄ່າໃຊ້ຈ່າຍໃນການຢຸດເຮັດວຽກຂອງ $10K-$500K ຕໍ່ຊົ່ວໂມງ
• PLCs ຄວບຄຸມຂະບວນການທີ່ສໍາຄັນຮຽກຮ້ອງໃຫ້ມີການປົກປ້ອງຢ່າງຕໍ່ເນື່ອງ
• ຫ້ອງໄຟຟ້າມັກຈະຢູ່ໃນພື້ນທີ່ອັນຕະລາຍທີ່ຖືກຈັດປະເພດທີ່ຕ້ອງການຂັ້ນຕອນການເຂົ້າເຖິງພິເສດ
• ລະບົບຄຸນນະພາບຕ້ອງການຫຼັກຖານທີ່ເປັນເອກະສານຂອງສະຖານະອຸປະກອນປ້ອງກັນ

ການຈັດຕັ້ງປະຕິບັດປົກກະຕິ:

• AC Type 1+2 SPDs ຢູ່ທີ່ທາງເຂົ້າບໍລິການແລະແຜງຈໍາຫນ່າຍ
• Type 2 SPDs ປົກປ້ອງສູນຄວບຄຸມມໍເຕີແລະເຄື່ອງມືທີ່ລະອຽດອ່ອນ
• ການເຊື່ອມໂຍງແບບ hard-wired ເຂົ້າໄປໃນໂຄງສ້າງພື້ນຖານ PLC/SCADA ທົ່ວໂຮງງານ
• ຄໍາສັ່ງເຮັດວຽກບໍາລຸງຮັກສາຖືກສ້າງຂື້ນໂດຍອັດຕະໂນມັດເມື່ອສັນຍານເຕືອນ
• ບົດລາຍງານສະຖານະປະຈໍາເດືອນສໍາລັບເອກະສານປະຕິບັດຕາມ ISO 9001 / IATF 16949

ສິ່ງອໍານວຍຄວາມສະດວກທີ່ໃຊ້ລະບົບ inverter ສູນກາງສໍາລັບການຜະລິດແສງຕາເວັນຢູ່ໃນສະຖານທີ່ປະສົມປະສານການຕິດຕາມກວດກາ SPD ເຂົ້າໄປໃນສະຖາປັດຕະຍະກໍາອັດຕະໂນມັດຂອງໂຮງງານທີ່ມີຢູ່ແລ້ວ.

ຫໍຄອຍໂທລະຄົມ ແລະສະຖານີຖານທາງໄກ

ເຫດຜົນທີ່ສໍາຄັນ:

• ສະຖານທີ່ຕັ້ງຢູ່ໃນເຂດທີ່ມີເຫດການຟ້າຜ່າສູງທາງໄກ
• ການດໍາເນີນງານແບບບໍ່ມີຄົນທີ່ມີການຢ້ຽມຢາມບໍາລຸງຮັກສາຈໍາກັດ (ປະຈໍາເດືອນຫຼືໄຕມາດ)
• ເຫດການ surge ດຽວສາມາດປິດການສື່ສານທີ່ໃຫ້ບໍລິການລູກຄ້າຫລາຍພັນຄົນ
• ຂໍ້ຕົກລົງລະດັບການບໍລິການ (SLAs) ທີ່ມີການລົງໂທດຢ່າງຮ້າຍແຮງສໍາລັບການຢຸດເຮັດວຽກທີ່ຍາວນານ

ການຈັດຕັ້ງປະຕິບັດປົກກະຕິ:

• DC SPDs ກ່ຽວກັບການແຈກຢາຍພະລັງງານ -48VDC ໃຫ້ກັບອຸປະກອນວິທະຍຸ
• AC SPDs ຢູ່ທີ່ທາງເຂົ້າບໍລິການ utility
• ການຕິດຕາມກວດກາທາງໄກຜ່ານການເຊື່ອມຕໍ່ຂໍ້ມູນ cellular M2M
• ການເຊື່ອມໂຍງກັບລະບົບການຄຸ້ມຄອງສັນຍານເຕືອນສູນປະຕິບັດງານເຄືອຂ່າຍ (NOC).

ໂຮງງານບໍາບັດນໍ້າ ແລະສະຖານີສູບນໍ້າ

ເຫດຜົນທີ່ສໍາຄັນ:

• ສິ່ງອໍານວຍຄວາມສະດວກມັກຈະຕັ້ງຢູ່ໃນເຂດຫ່າງໄກສອກຫຼີກທີ່ມີແນວໂນ້ມທີ່ຈະເກີດກິດຈະກໍາຟ້າຜ່າ
• ລະບົບສູບນໍ້າທີ່ຄວບຄຸມໂດຍ VFD ມີຄວາມສ່ຽງສູງຕໍ່ຄວາມເສຍຫາຍຈາກ surge
• ກົດລະບຽບດ້ານສິ່ງແວດລ້ອມຮຽກຮ້ອງໃຫ້ມີການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງ (ຫ້າມການປ່ອຍນໍ້າທີ່ບໍ່ໄດ້ຮັບການປິ່ນປົວ)
• ລະບົບ SCADA ຕິດຕາມກວດກາສະຖານທີ່ຫ່າງໄກສອກຫຼີກ—ສະຖານະ SPD ປະສົມປະສານຕາມທໍາມະຊາດ

ການຈັດຕັ້ງປະຕິບັດປົກກະຕິ:

• Type 1 SPDs ຢູ່ທີ່ທາງເຂົ້າບໍລິການທີ່ມີສັນຍານທາງໄກ
• Type 2 SPDs ປົກປ້ອງ VFDs, PLCs, ແລະເຄື່ອງມື
• ການເຊື່ອມໂຍງກັບເວທີ SCADA ນໍ້າ/ນໍ້າເສຍ (ໂດຍປົກກະຕິ DNP3 ຫຼື Modbus)
• ການເພີ່ມສັນຍານເຕືອນໃຫ້ພະນັກງານບໍາລຸງຮັກສາຕາມຄວາມຕ້ອງການຜ່ານການໂທຫາໂທລະສັບອັດຕະໂນມັດ

ສູນຂໍ້ມູນ (ສິ່ງອໍານວຍຄວາມສະດວກ Tier III/IV)

ເຫດຜົນທີ່ສໍາຄັນ:

• ຂໍ້ກໍານົດ uptime ຂອງ 99.99% ຫຼືສູງກວ່າຮຽກຮ້ອງໃຫ້ມີການຕິດຕາມກວດກາທີ່ສົມບູນແບບ
• ໂຄງສ້າງພື້ນຖານພະລັງງານເປັນຕົວແທນໃຫ້ແກ່ການລົງທຶນດ້ານທຶນຮອນຫຼາຍລ້ານ
• ເຫດການ Surge ສາມາດທໍາລາຍລະບົບສໍາຮອງຫມໍ້ໄຟ (VRLA/Li-ion)
• ການປະຕິບັດຕາມກົດລະບຽບ (PCI-DSS, HIPAA) ຮຽກຮ້ອງໃຫ້ມີມາດຕະການປ້ອງກັນທີ່ເປັນເອກະສານ

ການຈັດຕັ້ງປະຕິບັດປົກກະຕິ:

• ການປ້ອງກັນ SPD ຫຼາຍຂັ້ນຕອນດ້ວຍການຕິດຕາມກວດກາທາງໄກໃນທຸກລະດັບ
• ການເຊື່ອມໂຍງກັບເວທີ DCIM (ການຄຸ້ມຄອງໂຄງສ້າງພື້ນຖານສູນຂໍ້ມູນ).
• Dashboard ເວລາຈິງສະແດງສະຖານະການປົກປ້ອງສໍາລັບວົງຈອນທີ່ສໍາຄັນທັງຫມົດ
• ລະບົບ ticketing ອັດຕະໂນມັດສ້າງຄໍາສັ່ງເຮັດວຽກບໍາລຸງຮັກສາທັນທີເມື່ອກວດພົບຄວາມລົ້ມເຫຼວ

VIOX SPD Remote Signaling Solutions

VIOX Electric ຜະລິດວິທີແກ້ໄຂການປ້ອງກັນ surge ທີ່ສົມບູນແບບດ້ວຍຄວາມສາມາດໃນການຕິດຕາມກວດກາທາງໄກແບບປະສົມປະສານທີ່ຖືກອອກແບບມາໂດຍສະເພາະສໍາລັບການນໍາໃຊ້ແສງຕາເວັນແລະອຸດສາຫະກໍາ. ສາຍຜະລິດຕະພັນຂອງພວກເຮົາແກ້ໄຂບັນຫາຄວາມຕ້ອງການຕິດຕັ້ງຢ່າງເຕັມທີ່ຈາກການປັບປຸງທີ່ຢູ່ອາໄສໄປສູ່ຟາມແສງຕາເວັນຂະຫນາດ utility-scale.

DC SPD Series (ຄໍາຮ້ອງສະຫມັກແສງຕາເວັນ)

VIOX DC-1000V Type 2 SPD:

• ອັດຕາແຮງດັນ: ແຮງດັນປະຕິບັດງານຕໍ່ເນື່ອງ 1000VDC
• ຄວາມສາມາດໃນການປ່ອຍ: 40kA (8/20μs) ຕໍ່ຂົ້ວ
• ຄໍາຮ້ອງສະຫມັກ: ພະລັງງານແສງຕາເວັນເທິງຫລັງຄາທີ່ຢູ່ອາໄສແລະການຄ້າ (ເຄື່ອງປ່ຽນກະແສໄຟຟ້າສາຍສູງເຖິງ 500kW)
• ສັນຍານທາງໄກ: ທາງເລືອກແບບຟອມ C, ອັດຕາ 24-250VAC/DC

VIOX DC-1500V Type 1+2 SPD:

• ອັດຕາແຮງດັນ: ແຮງດັນປະຕິບັດງານຕໍ່ເນື່ອງ 1500VDC (ລະບົບຂະໜາດໃຫຍ່)
• ຄວາມສາມາດໃນການປ່ອຍ: 60kA (8/20μs) ຕໍ່ຂົ້ວ
• ການອອກແບບໂມດູນທີ່ສາມາດປ່ຽນໄດ້ໂດຍບໍ່ຕ້ອງຢຸດເຮັດວຽກເພື່ອປ່ຽນກ່ອງ
• ສັນຍານທາງໄກ: ຄຸນສົມບັດມາດຕະຖານທີ່ມີສາຍກ່ອນ ຕັນ terminal
• ການປະຕິບັດຕາມ: IEC 61643-31, UL 1449 ສະບັບທີ 4, ໄດ້ຮັບການຢັ້ງຢືນTÜV

ຊຸດ AC SPD (ການເຊື່ອມຕໍ່ຕາຂ່າຍໄຟຟ້າ & ອຸດສາຫະກໍາ)

VIOX AC Type 1+2 Combined Arrester:

• ອັດຕາແຮງດັນ: 230/400VAC (ການຕັ້ງຄ່າເຟດດຽວແລະສາມເຟດ)
• ຄວາມສາມາດໃນການປ່ອຍ: 50kA/ຂົ້ວ (Type 1), 40kA/ຂົ້ວ (Type 2)
• ຄໍາຮ້ອງສະຫມັກ: ການປ້ອງກັນທາງເຂົ້າບໍລິການ, ກະດານແຈກຢາຍ, ສູນຄວບຄຸມມໍເຕີ
• ສັນຍານທາງໄກ: ແບບຟອມ C ຕິດຕໍ່ອັດຕາ 5A@250VAC resistive

ຄຸນສົມບັດທາງດ້ານເຕັກໂນໂລຢີທີ່ສໍາຄັນ

ລະບົບການກວດສອບຄູ່:
ທຸກໆ VIOX SPD ລວມເອົາຕົວຊີ້ບອກສະຖານະພາບສາຍຕາ (ປ່ອງຢ້ຽມສີຂຽວ/ສີແດງ) ດ້ວຍການຕິດຕໍ່ສັນຍານທາງໄກ. ການຊໍ້າຊ້ອນນີ້ຮັບປະກັນວ່າຜູ້ປະຕິບັດງານສາມາດກວດສອບສະຖານະການປ້ອງກັນທັງໃນສະຖານທີ່ໃນລະຫວ່າງການມອບຫມາຍແລະຢ່າງຕໍ່ເນື່ອງຜ່ານ SCADA ໃນລະຫວ່າງການປະຕິບັດງານ. ຕົວຊີ້ວັດສາຍຕາໃຫ້ການກວດສອບທັນທີໃນລະຫວ່າງຂັ້ນຕອນການບໍາລຸງຮັກສາ, ໃນຂະນະທີ່ການຕິດຕໍ່ທາງໄກໃຫ້ການຕິດຕາມກວດກາອັດຕະໂນມັດ 24/7.

ບລັອກ Terminal ສາຍກ່ອນ:
ສະຖານີສັນຍານທາງໄກ SPD ຂອງພວກເຮົາຂົນສົ່ງດ້ວຍສະຖານີ screw ທີ່ມີປ້າຍຊື່ຢ່າງຊັດເຈນ (NO, COM, NC) ແລະການບັນເທົາຄວາມກົດດັນແບບປະສົມປະສານ. ການໂຕ້ຕອບມາດຕະຖານນີ້ຊ່ວຍຫຼຸດຜ່ອນເວລາການຕິດຕັ້ງໂດຍ 40% ເມື່ອທຽບກັບການສິ້ນສຸດສາຍຫຼັງການຕິດຕັ້ງແລະເກືອບລົບລ້າງຂໍ້ຜິດພາດຂອງສາຍໄຟ. ສະຖານີຍອມຮັບຂະຫນາດສາຍໄຟຈາກ 0.75mm² ຫາ 2.5mm² ໂດຍມີຫຼືບໍ່ມີ ferrules.

ການອອກແບບກ່ອງທີ່ສາມາດປ່ຽນໄດ້:
ສໍາລັບຄໍາຮ້ອງສະຫມັກຂະຫນາດໃຫຍ່ທີ່ຕ້ອງຫຼຸດຜ່ອນເວລາຢຸດເຮັດວຽກ, VIOX DC-1500V SPDs ມີໂມດູນປ້ອງກັນ plug-in ທີ່ສາມາດປ່ຽນແທນໄດ້ໂດຍບໍ່ມີການຂັດຂວາງວົງຈອນ DC. ການຕິດຕໍ່ສັນຍານທາງໄກຍັງຄົງເຮັດວຽກໄດ້ໃນລະຫວ່າງການປ່ຽນໂມດູນ, ໃຫ້ການຕິດຕາມສະຖານະພາບຢ່າງຕໍ່ເນື່ອງຕະຫຼອດຂັ້ນຕອນການບໍາລຸງຮັກສາ. ການອອກແບບນີ້ຊ່ວຍໃຫ້ເວລາປ່ຽນແທນຫນ້ອຍກວ່າ 5 ນາທີເມື່ອທຽບກັບ 30-60 ນາທີສໍາລັບການປ່ຽນ SPD ແບບດັ້ງເດີມທີ່ຕ້ອງການ de-energization ວົງຈອນ.

ການປະຕິບັດຕາມແລະການຢັ້ງຢືນ:

• IEC 61643-11 (ລະບົບ AC) ແລະ IEC 61643-31 (ລະບົບ photovoltaic DC)
• UL 1449 ສະບັບທີ 4 (ຕະຫຼາດອາເມລິກາເຫນືອ)
• ການຢັ້ງຢືນຜະລິດຕະພັນTÜV (ຕະຫຼາດເອີຣົບ)
• IP65-rated enclosures ສໍາລັບການຕິດຕັ້ງກ່ອງ combiner ກາງແຈ້ງ
• ຊ່ວງອຸນຫະພູມປະຕິບັດງານ: -40°C ຫາ +85°C ສໍາລັບການນໍາໃຊ້ສະພາບອາກາດທີ່ຮຸນແຮງ

ສະຫນັບສະຫນູນການເຊື່ອມໂຍງ

VIOX ໃຫ້ການສະຫນັບສະຫນູນດ້ານວິຊາການທີ່ສົມບູນແບບສໍາລັບການເຊື່ອມໂຍງ SCADA:

• ແຜນທີ່ລົງທະບຽນ Modbus RTU ສໍາລັບການເຊື່ອມໂຍງ PLC ໂດຍກົງ
• ຄໍານິຍາມວັດຖຸ BACnet ສໍາລັບເວທີ BMS
• ຕົວຢ່າງລະຫັດເຫດຜົນ ladder ສໍາລັບຍີ່ຫໍ້ PLC ທົ່ວໄປ (Allen-Bradley, Siemens, Schneider)
• ແຜນວາດສາຍໄຟລະອຽດສໍາລັບຕົວເລືອກການຕັ້ງຄ່າ NO/NC
• ສະຫນັບສະຫນູນການມອບຫມາຍທາງໄກຜ່ານກອງປະຊຸມວິດີໂອສໍາລັບການນໍາໃຊ້ຂະຫນາດໃຫຍ່

ສໍາລັບຂໍ້ກໍານົດທີ່ສົມບູນແລະຂໍ້ມູນການສັ່ງຊື້, ເຂົ້າໄປເບິ່ງຫນ້າຜະລິດຕະພັນ SPD ຂອງພວກເຮົາ.

ຕາຕະລາງປຽບທຽບ: ດ້ວຍ vs. ບໍ່ມີສັນຍານທາງໄກ

ຕາຕະລາງຕໍ່ໄປນີ້ກໍານົດຄວາມແຕກຕ່າງໃນການດໍາເນີນງານລະຫວ່າງການຕິດຕາມກວດກາ SPD ຄູ່ມືແບບດັ້ງເດີມແລະໂຄງສ້າງພື້ນຖານສັນຍານທາງໄກທີ່ທັນສະໄຫມ:

ພາລາມິເຕີ	ບໍ່ມີການສົ່ງສັນຍານທາງໄກ	ດ້ວຍການສົ່ງສັນຍານທາງໄກ
ຄ່າໃຊ້ຈ່າຍເບື້ອງຕົ້ນ (ຕໍ່ SPD)	$150-$250	$200-$350 (+$50-$100 premium)
ເວລາການກວດສອບ	ມື້ຫາເດືອນ (ຈົນກ່ວາການກວດກາຕາມກໍານົດເວລາຕໍ່ໄປ)	ທັນທີ (<5 ວິນາທີຈາກເຫດການລົ້ມເຫລວ)
ຄວາມຖີ່ຂອງການກວດກາ	ການຢ້ຽມຢາມສະຖານທີ່ທາງດ້ານຮ່າງກາຍປະຈໍາເດືອນຫາໄຕມາດ	ການກວດສອບປະຈໍາປີ + ການຕິດຕາມກວດກາອັດຕະໂນມັດຢ່າງຕໍ່ເນື່ອງ
ຄ່າແຮງງານ (100 SPDs, ປະຈໍາປີ)	$15,000-$25,000 (ກວດສອບຄູ່ມືປະຈໍາໄຕມາດ)	$2,000-$4,000 (ການກວດສອບລະບົບປະຈໍາປີເທົ່ານັ້ນ)
ຄວາມສ່ຽງຕໍ່ຄວາມເສຍຫາຍຂອງອຸປະກອນຂັ້ນສອງ	ສູງ (ຄວາມເປັນໄປໄດ້ 40-60% ຖ້າກະແສໄຟຟ້າເກີດຂື້ນກ່ອນການກວດພົບ)	ເກືອບສູນ (<5% ຄວາມສ່ຽງທີ່ຕົກຄ້າງຈາກຄວາມລົ້ມເຫຼວຂອງລະບົບເຕືອນໄພ)
ເວລາສະເລ່ຍໃນການສ້ອມແປງ (MTTR)	7-30 ມື້ (ຄວາມລ່າຊ້າໃນການຄົ້ນພົບ + ການຈັດຊື້ຊິ້ນສ່ວນ)	1-3 ມື້ (ການແຈ້ງເຕືອນທັນທີຊ່ວຍໃຫ້ການສັ່ງຊື້ຊິ້ນສ່ວນລ່ວງຫນ້າ)
ຂະຫນາດສະຖານທີ່ທີ່ເຫມາະສົມ	<50kW (ບ່ອນທີ່ການກວດສອບຄູ່ມືເລື້ອຍໆເປັນໄປໄດ້)	ທຸກຂະຫນາດ; ຈໍາເປັນສໍາລັບການຕິດຕັ້ງ >500kW
ຜົນກະທົບຂອງການຢຸດເຮັດວຽກ	ອາທິດທີ່ອາດຈະເກີດຂື້ນຂອງການດໍາເນີນງານທີ່ບໍ່ໄດ້ຮັບການປົກປ້ອງ	ນາທີຫາຊົ່ວໂມງ (ເຕືອນໄພໃຫ້ຜູ້ຊ່ຽວຊານສົ່ງ)
ເອກະສານສໍາລັບການປະຕິບັດຕາມ	ປື້ມບັນທຶກຄູ່ມື, ມີແນວໂນ້ມທີ່ຈະມີຊ່ອງຫວ່າງ	ບັນທຶກເຫດການ timestamped ອັດຕະໂນມັດ, ເສັ້ນທາງກວດສອບ
ການເຊື່ອມໂຍງກັບລະບົບບໍາລຸງຮັກສາ	ການສ້າງຄໍາສັ່ງເຮັດວຽກດ້ວຍມືຫຼັງຈາກການກວດກາ	ການສ້າງຄໍາສັ່ງເຮັດວຽກອັດຕະໂນມັດຜ່ານການເຊື່ອມໂຍງ SCADA/CMMS
ການເພີ່ມລະດັບການເຕືອນໄພ	ບໍ່ສາມາດໃຊ້ໄດ້	ຫຼາຍລະດັບ (ອີເມວ → SMS → ໂທລະສັບ) ອີງຕາມຄວາມສໍາຄັນ
ແນວໂນ້ມປະຫວັດສາດ	ຈໍາກັດ (ບັນທຶກດ້ວຍມື)	ຄົບຖ້ວນ (ຮູບແບບຄວາມລົ້ມເຫຼວ, ການວິເຄາະ MTBF, ການພົວພັນເຫດການກະແສໄຟຟ້າແຮງສູງ)
ຜົນປະໂຫຍດດ້ານການປະກັນໄພ/ການຮັບປະກັນ	ການຄຸ້ມຄອງມາດຕະຖານ	ການຫຼຸດຜ່ອນຄ່າປະກັນໄພທີ່ເປັນໄປໄດ້; ຫຼັກຖານການປົກປ້ອງການຮັບປະກັນ
ລະດັບການປະຕິບັດຕາມ	ຕອບສະໜອງຄວາມຕ້ອງການລະຫັດຂັ້ນຕ່ຳ	ເກີນມາດຕະຖານ; ສະແດງໃຫ້ເຫັນເຖິງການຄຸ້ມຄອງຄວາມສ່ຽງແບບສະແດງອອກ
ແນະນໍາສໍາລັບ	ພະລັງງານແສງຕາເວັນທີ່ຢູ່ອາໄສ (<10kW), ສະຖານທີ່ເຂົ້າເຖິງໄດ້ງ່າຍ	ພະລັງງານແສງຕາເວັນການຄ້າ (>50kW), ສະຖານທີ່ອຸດສາຫະກໍາ, ສະຖານທີ່ຫ່າງໄກສອກຫຼີກ, ພື້ນຖານໂຄງລ່າງທີ່ສໍາຄັນ

ຄວາມເຂົ້າໃຈທີ່ສໍາຄັນ: ໄລຍະເວລາການຈ່າຍຄືນປົກກະຕິສໍາລັບການລົງທຶນສັນຍານທາງໄກ SPD ແມ່ນ 6-18 ເດືອນ ສໍາລັບການຕິດຕັ້ງທາງການຄ້າ ແລະ 3-12 ເດືອນ ສໍາລັບສະຖານທີ່ຂະໜາດໃຫຍ່ ຫຼື ອຸດສາຫະກໍາ ເມື່ອພິຈາລະນາເຖິງຄ່າແຮງງານທີ່ຫຼຸດລົງ ແລະ ປ້ອງກັນຄວາມເສຍຫາຍຂອງອຸປະກອນ.

ການຕິດຕັ້ງການປະຕິບັດທີ່ດີທີ່ສຸດ

ການຈັດຕັ້ງປະຕິບັດສັນຍານທາງໄກ SPD ຢ່າງຖືກຕ້ອງຮຽກຮ້ອງໃຫ້ມີຄວາມເອົາໃຈໃສ່ຕໍ່ທັງລາຍລະອຽດທາງໄຟຟ້າ ແລະ ການມອບໝາຍ:

ຄໍາແນະນໍາການຕິດຕັ້ງໄຟຟ້າ

1. ຄວາມໃກ້ຊິດກັບອຸປະກອນທີ່ຖືກປ້ອງກັນ
   • ຕິດຕັ້ງ SPDs ພາຍໃນ 1 ແມັດຂອງອຸປະກອນທີ່ພວກເຂົາປົກປ້ອງທຸກຄັ້ງທີ່ເປັນໄປໄດ້
   • ນີ້ຊ່ວຍຫຼຸດຜ່ອນຄວາມຍາວຂອງສາຍ, ຫຼຸດຜ່ອນ inductance ແລະປັບປຸງປະສິດທິພາບການຈັບແຮງດັນເກີນ
   • ສໍາລັບກ່ອງລວມສາຍໄຟແສງຕາເວັນ, SPDs ຕິດຕັ້ງຢູ່ເທິງ DIN rail ຕິດກັນກັບຟິວ DC ແລະສະວິດຕັດການເຊື່ອມຕໍ່
2. ຂໍ້ກໍານົດສາຍສັນຍານທາງໄກ
   • ໃຊ້ສາຍ shielded twisted-pair (ຕົວນໍາຕໍາ່ສຸດທີ່ 0.75mm²/18AWG)
   • Shield ໃຫ້ການປ້ອງກັນການລົບກວນແມ່ເຫຼັກໄຟຟ້າ (EMI) ໃນສະພາບແວດລ້ອມທີ່ມີສຽງດັງສູງ
   • ຄວາມຍາວສາຍໄຟທີ່ແນະນໍາສູງສຸດ: 500 ແມັດສໍາລັບລະບົບ 24VDC (ການພິຈາລະນາການຫຼຸດແຮງດັນ)
   • ສໍາລັບການແລ່ນທີ່ຍາວກວ່າ, ໃຫ້ໃຊ້ການຂະຫຍາຍ relay ຢູ່ຈຸດເຊື່ອມຕໍ່ລະຫວ່າງກາງ
3. ວິທີການຕໍ່ສາຍດິນ Shield
   • ສາຍດິນ shield ຢູ່ປາຍໜຶ່ງເທົ່ານັ້ນ—ໂດຍປົກກະຕິແລ້ວຢູ່ປາຍຮັບ PLC/SCADA
   • ການຕໍ່ສາຍດິນທັງສອງສົ້ນສ້າງເປັນວົງຈອນດິນທີ່ສາມາດເຮັດໃຫ້ເກີດສຽງດັງ ຫຼື ທໍາລາຍອຸປະກອນໃນລະຫວ່າງເຫດການເພີ່ມຂຶ້ນຂອງທ່າແຮງດິນ
   • ໃຊ້ສາຍລະບາຍນໍ້າ shield insulated, ຮັບປະກັນກັບດິນ chassis PLC ດ້ວຍ terminal ສະເພາະ
   • ເອກະສານຈຸດຕໍ່ສາຍດິນ shield ໃນຮູບແຕ້ມທີ່ສ້າງຂຶ້ນ
4. ການບັນເທົາຄວາມເຄັ່ງຕຶງ ແລະ ການຈັດການສາຍໄຟ
   • ຕິດຕັ້ງ cable glands ຫຼື strain relief connectors ຢູ່ທຸກບ່ອນທີ່ສາຍໄຟເຂົ້າ
   • ຮັກສາລັດສະໝີໂຄ້ງຕໍ່າສຸດ (10× ເສັ້ນຜ່າສູນກາງສາຍໄຟ) ເພື່ອປ້ອງກັນຄວາມເສຍຫາຍຂອງ shield
   • ເສັ້ນທາງສາຍສັນຍານແຍກຕ່າງຫາກຈາກຕົວນໍາໄຟຟ້າແຮງສູງ (ຮັກສາໄລຍະຫ່າງ 150 ມມ ບ່ອນທີ່ເປັນໄປໄດ້)
   • ໃຊ້ສາຍຮັດສາຍໄຟໃນໄລຍະ 300 ມມ ສໍາລັບການຮອງຮັບກົນຈັກ

ການມອບໝາຍ ແລະ ການທົດສອບ

5. ການກວດສອບການຕິດຕໍ່ກ່ອນການໃຊ້ພະລັງງານ
   • ກ່ອນທີ່ຈະເຊື່ອມຕໍ່ກັບ SCADA/PLC, ໃຫ້ກວດສອບສະຖານະການຕິດຕໍ່ໂດຍໃຊ້ digital multimeter:
     • NO-COM: ຄວາມຕ້ານທານບໍ່ຈໍາກັດ (ວົງຈອນເປີດ) ໃນສະຖານະປົກກະຕິ
     • NC-COM: <1Ω ຄວາມຕ້ານທານ (ວົງຈອນປິດ) ໃນສະຖານະປົກກະຕິ
   • ຈໍາລອງສະພາບຄວາມລົ້ມເຫຼວ (ຖ້າ SPD ປະກອບມີປຸ່ມທົດສອບ) ແລະກວດສອບການຕິດຕໍ່ກັບຄືນ
   • ກວດເບິ່ງການເຊື່ອມຕໍ່ທີ່ບໍ່ສະໝໍ່າສະເໝີໂດຍການຄ່ອຍໆຍ້າຍສາຍໄຟ—ຄວາມຕ້ານທານຄວນຍັງຄົງທີ່
6. ການທົດສອບການເຊື່ອມໂຍງ SCADA
   • ໂປຣແກຣມ PLC ດ້ວຍເຫດຜົນການປ້ອນຂໍ້ມູນທີ່ຖືກຕ້ອງ (ການຕັ້ງຄ່າ NO vs NC)
   • ທົດສອບການເຜີຍແຜ່ການເຕືອນໄພ: ຈໍາລອງຄວາມລົ້ມເຫຼວຂອງ SPD ແລະກວດສອບການເຕືອນໄພປາກົດຢູ່ໃນ SCADA HMI ພາຍໃນເວລາແຝງທີ່ກໍານົດໄວ້ (ໂດຍປົກກະຕິ <10 ວິນາທີ)
   • ກວດສອບການຕັ້ງຄ່າລະດັບຄວາມສໍາຄັນຂອງການເຕືອນໄພ (ສູງສໍາລັບອຸປະກອນທີ່ສໍາຄັນ, ປານກາງສໍາລັບຈຸດປ້ອງກັນທີ່ຊໍ້າຊ້ອນ)
   • ທົດສອບລໍາດັບການເພີ່ມລະດັບ: ການແຈ້ງເຕືອນທາງອີເມວ, ການແຈ້ງເຕືອນ SMS, ໜ້າທີ່ໂທອັດຕະໂນມັດ
   • ເອກະສານຊື່ແທັກ PLC ແລະຂໍ້ຄວາມເຕືອນໄພໃນເອກະສານລະບົບ
7. ຄວາມຕ້ອງການເອກະສານ
   • ສ້າງແຜນວາດເສັ້ນດຽວທີ່ສະແດງສະຖານທີ່ SPD ທັງໝົດ, ໝາຍເລກແທັກອຸປະກອນ, ແລະ ການມອບໝາຍການປ້ອນຂໍ້ມູນ SCADA
   • ຕິດປ້າຍ SPD ແຕ່ລະອັນດ້ວຍຕົວລະບຸສະເພາະຂອງເວັບໄຊທີ່ກົງກັບແທັກ SCADA (ຕົວຢ່າງ, “CB-12-SPD-DC1”)
   • ເອກະສານການເລືອກການຕັ້ງຄ່າ NO/NC ໃນຮູບແຕ້ມໄຟຟ້າທີ່ສ້າງຂຶ້ນ (ສໍາຄັນສໍາລັບການບໍາລຸງຮັກສາໃນອະນາຄົດ)
   • ລວມເອົາຂໍ້ກໍານົດການຕິດຕໍ່ທາງໄກໃນຄູ່ມື O&M ສໍາລັບການອ້າງອີງຂອງຜູ້ຮັບເໝົາບໍາລຸງຮັກສາ
   • ຖ່າຍຮູບການຕິດຕັ້ງສຸດທ້າຍທີ່ສະແດງການເຊື່ອມຕໍ່ terminal ສໍາລັບການອ້າງອີງການແກ້ໄຂບັນຫາໃນອະນາຄົດ

ການບໍາລຸງຮັກສາຢ່າງຕໍ່ເນື່ອງ

8. ຂັ້ນຕອນການຕອບສະໜອງຕໍ່ການເຕືອນໄພ
   • ສ້າງຕັ້ງຂັ້ນຕອນການດໍາເນີນງານມາດຕະຖານ (SOP) ສໍາລັບການຕອບສະໜອງຕໍ່ການເຕືອນໄພ:
     • ການຮັບຮູ້ທັນທີໃນ SCADA (ພາຍໃນ 1 ຊົ່ວໂມງ)
     • ກຳນົດການຢ້ຽມຢາມສະຖານທີ່ພາຍໃນ 24 ຊົ່ວໂມງສຳລັບລະບົບທີ່ສຳຄັນ, 72 ຊົ່ວໂມງສຳລັບລະບົບທີ່ບໍ່ສຳຄັນ
     • ການສັ່ງຊື້ຊິ້ນສ່ວນລ່ວງໜ້າໂດຍອີງໃສ່ຮູບແບບ SPD ທີ່ລະບຸໄວ້ໃນສັນຍານເຕືອນ
   • ຕິດຕາມຕົວຊີ້ວັດການຕອບສະໜອງຕໍ່ສັນຍານເຕືອນ (ເວລາຈາກສັນຍານເຕືອນຫາການສົ່ງຕົວ, ເວລາຈາກການສົ່ງຕົວຫາການສ້ອມແປງ) ເພື່ອການປັບປຸງຢ່າງຕໍ່ເນື່ອງ
9. ການກວດສອບລະບົບປະຈຳປີ
   • ດຳເນີນການທົດສອບແບບສົມບູນໃນແຕ່ລະປີ: ຈຳລອງຄວາມລົ້ມເຫຼວຂອງ SPD ຢູ່ອຸປະກອນ, ກວດສອບສັນຍານເຕືອນໃນ SCADA
   • ກວດສອບຄວາມສົມບູນຂອງສາຍເຄເບີ້ນດ້ວຍການທົດສອບຄວາມຕ້ານທານຂອງ insulation (ຂັ້ນຕ່ຳ 10MΩ @ 500VDC)
   • ກວດສອບວ່າລະດັບການຕິດຕໍ່ບໍ່ໄດ້ຫຼຸດລົງ (ຄວາມຕ້ານທານຍັງ <1Ω ສຳລັບ NC ໃນສະຖານະປົກກະຕິ)
   • ອັບເດດຊອບແວລະບົບ SCADA ແລະກວດສອບວ່າເຫດຜົນຂອງສັນຍານເຕືອນຍັງຄົງເຮັດວຽກໄດ້ຫຼັງຈາກການອັບເດດ
10. ການເຊື່ອມໂຍງກັບ CMMS
    • ເຊື່ອມໂຍງເຫດການສັນຍານເຕືອນ SPD ກັບຄຳສັ່ງເຮັດວຽກບຳລຸງຮັກສາໃນລະບົບການຈັດການການບຳລຸງຮັກສາດ້ວຍຄອມພິວເຕີ (CMMS)
    • ສ້າງວຽກງານການບຳລຸງຮັກສາປ້ອງກັນໂດຍອັດຕະໂນມັດເມື່ອ SPDs ໃກ້ຈະຮອດອາຍຸການໃຊ້ງານປົກກະຕິ (ມັກຈະເປັນ 5-10 ປີຂຶ້ນກັບໜ້າທີ່ການ surge)
    • ຕິດຕາມສາງຊິ້ນສ່ວນອາໄຫຼ່ໂດຍອີງໃສ່ອັດຕາຄວາມລົ້ມເຫຼວ (ສາງ SPDs ທົດແທນສຳລັບອັດຕາຄວາມລົ້ມເຫຼວປະຈຳປີ 5%)

ສຳລັບສະຖານທີ່ທີ່ປະຕິບັດລະບົບປິດເຄື່ອງດ່ວນ, ປະສານງານການທົດສອບສັນຍານເຕືອນ SPD ກັບການທົດສອບຟັງຊັນປິດເຄື່ອງດ່ວນເພື່ອຫຼຸດຜ່ອນການລົບກວນສະຖານທີ່.

ທົ່ຜິດພາດເພື່ອຫຼີກເວັ້ນ

ປະສົບການໃນພາກສະໜາມຈາກການຕິດຕັ້ງຫຼາຍພັນຄັ້ງເປີດເຜີຍຂໍ້ຜິດພາດທີ່ເກີດຂຶ້ນຊ້ຳໆທີ່ທຳລາຍຄວາມໜ້າເຊື່ອຖືຂອງການສົ່ງສັນຍານທາງໄກ:

1. ຂໍ້ຜິດພາດໃນການຕັ້ງຄ່າການຕິດຕໍ່ (NO vs NC)

ບັນຫາ:
ວິສະວະກອນກຳນົດ ຫຼື ສາຍ NO (Normally Open) contacts ເມື່ອລະບົບ SCADA ຄາດວ່າຈະເປັນ NC (Normally Closed) logic, ຫຼືໃນທາງກັບກັນ. ສິ່ງນີ້ສົ່ງຜົນໃຫ້ເກີດສັນຍານເຕືອນທີ່ບໍ່ຖືກຕ້ອງຢ່າງຕໍ່ເນື່ອງ ຫຼື ຄວາມລົ້ມເຫຼວຢ່າງສົມບູນໃນການກວດພົບຄວາມລົ້ມເຫຼວຂອງ SPD ຕົວຈິງ.

ເຫດຜົນທີ່ມັນເກີດຂຶ້ນ:

• ຄຳສັບທີ່ບໍ່ສອດຄ່ອງກັນ: ຜູ້ຜະລິດບາງຄົນຕິດປ້າຍຜົນຜະລິດ “ສັນຍານເຕືອນ” ແຕກຕ່າງກັນ
• ເຫດຜົນ SCADA ທີ່ມີຢູ່ແລ້ວທີ່ຖືກອອກແບບມາສໍາລັບປະເພດການຕິດຕໍ່ກົງກັນຂ້າມ
• ການສື່ສານຜິດພາດລະຫວ່າງຜູ້ຮັບເໝົາໄຟຟ້າ ແລະຜູ້ປະສົມປະສານການຄວບຄຸມ

ວິທີແກ້ໄຂ:

• ທົບທວນເຫດຜົນສັນຍານເຕືອນ SCADA ກ່ອນການຈັດຊື້—ລະບຸປະເພດການຕິດຕໍ່ SPD ໃຫ້ກົງກັບພື້ນຖານໂຄງລ່າງທີ່ມີຢູ່
• ຖ້າພົບຄວາມບໍ່ກົງກັນຫຼັງຈາກການຈັດສົ່ງ, ໃຫ້ໃຊ້ relay ພາຍນອກສໍາລັບການປີ້ນກັບການຕິດຕໍ່ແທນທີ່ຈະພະຍາຍາມດັດແກ້ພາກສະໜາມ
• ໃນລະຫວ່າງການມອບໝາຍ, ທົດສອບທັງສະຖານະປົກກະຕິ ແລະ ຄວາມລົ້ມເຫຼວເພື່ອຢືນຢັນພຶດຕິກຳສັນຍານເຕືອນທີ່ຖືກຕ້ອງ
• ບັນທຶກການຕັ້ງຄ່າການຕິດຕໍ່ຕົວຈິງ (NO vs NC) ໃນຮູບແຕ້ມທີ່ສ້າງຂຶ້ນ, ບໍ່ແມ່ນພຽງແຕ່ສະເພາະຂອງຜູ້ຜະລິດເທົ່ານັ້ນ

2. ການຂ້າມການທົດສອບການມອບໝາຍ

ບັນຫາ:
ຜູ້ຮັບເໝົາສຳເລັດການຕິດຕັ້ງ, ກວດສອບຄວາມຕໍ່ເນື່ອງ, ແຕ່ບໍ່ເຄີຍຈຳລອງຄວາມລົ້ມເຫຼວຂອງ SPD ຕົວຈິງເພື່ອຢືນຢັນການເຮັດວຽກຂອງສັນຍານເຕືອນແບບສົມບູນ. ຫຼາຍເດືອນຕໍ່ມາ, ຄວາມລົ້ມເຫຼວຂອງ SPD ທີ່ແທ້ຈິງເກີດຂຶ້ນໂດຍບໍ່ມີສັນຍານເຕືອນ, ແລະການສືບສວນເປີດເຜີຍວ່າສັນຍານທາງໄກບໍ່ເຄີຍເຊື່ອມຕໍ່ຢ່າງຖືກຕ້ອງກັບ input SCADA.

ເຫດຜົນທີ່ມັນເກີດຂຶ້ນ:

• ຄວາມກົດດັນເພື່ອໃຫ້ສໍາເລັດໂຄງການຕາມກໍານົດເວລາ
• ສົມມຸດຕິຖານວ່າຖ້າການກວດສອບຄວາມຕໍ່ເນື່ອງຂອງສາຍໄຟຜ່ານ, ລະບົບຕ້ອງເຮັດວຽກ
• ບໍ່ມີປຸ່ມທົດສອບໃນບາງຮູບແບບ SPD (ຕ້ອງການວິທີການຈໍາລອງ)

ວິທີແກ້ໄຂ:

• ລວມເອົາການທົດສອບການມອບໝາຍທີ່ບັງຄັບໄວ້ໃນຂໍ້ກໍານົດຂອງໂຄງການ: “ຜູ້ຮັບເໝົາຈະຈຳລອງສະພາບຄວາມລົ້ມເຫຼວຂອງ SPD ແລະສະແດງໃຫ້ເຫັນເຖິງການເບິ່ງເຫັນສັນຍານເຕືອນໃນ SCADA HMI”
• ສຳລັບ SPDs ທີ່ບໍ່ມີປຸ່ມທົດສອບ, ໃຫ້ຕັດອົງປະກອບຄວາມຮ້ອນອອກສັ້ນໆ ຫຼື ໃຊ້ຂັ້ນຕອນການທົດສອບທີ່ໄດ້ຮັບການອະນຸມັດຈາກຜູ້ຜະລິດ
• ບັນທຶກຜົນການທົດສອບການມອບໝາຍດ້ວຍ screenshots ທີ່ມີ timestamp ສະແດງໃຫ້ເຫັນສັນຍານເຕືອນໃນ SCADA
• ປະຕິບັດຕໍ່ການທົດສອບນີ້ດ້ວຍຄວາມສໍາຄັນເຊັ່ນດຽວກັນກັບການມອບໝາຍການປິດເຄື່ອງດ່ວນ—ມັນເປັນລະບົບທີ່ຢູ່ຕິດກັບຄວາມປອດໄພໃນຊີວິດ

3. ການບໍ່ສົນໃຈສັນຍານເຕືອນ

ບັນຫາ:
ພື້ນຖານໂຄງລ່າງການຕິດຕາມກວດກາເຮັດວຽກໄດ້ຢ່າງສົມບູນ, ແຕ່ຂັ້ນຕອນການຕອບສະໜອງຕໍ່ສັນຍານເຕືອນບໍ່ໄດ້ຖືກສ້າງຕັ້ງຂຶ້ນ ຫຼື ບັງຄັບໃຊ້. ຄວາມລົ້ມເຫຼວຂອງ SPD ສ້າງສັນຍານເຕືອນທີ່ບໍ່ໄດ້ຮັບການຍອມຮັບເປັນເວລາຫຼາຍອາທິດຈົນກວ່າຈະເກີດຄວາມເສຍຫາຍຕໍ່ອຸປະກອນຂັ້ນສອງ.

ເຫດຜົນທີ່ມັນເກີດຂຶ້ນ:

• ທີມງານປະຕິບັດງານຖືກ overwhelmed ດ້ວຍສັນຍານເຕືອນ nuisance ຈາກລະບົບອື່ນໆ
• ບໍ່ມີຄວາມເປັນເຈົ້າຂອງທີ່ຊັດເຈນ (ຄວາມຮັບຜິດຊອບຂອງໃຜທີ່ຈະຕອບສະໜອງ?)
• ສົມມຸດຕິຖານວ່າການກວດກາດ້ວຍສາຍຕາສາມາດລໍຖ້າຈົນກ່ວາການບໍາລຸງຮັກສາຕາມກໍານົດເວລາຕໍ່ໄປ
• ຄວາມລົ້ມເຫຼວໃນການສື່ສານຄວາມຮີບດ່ວນ: “ມັນເປັນພຽງແຕ່ອຸປະກອນປ້ອງກັນ, ລະບົບຍັງເຮັດວຽກຢູ່”

ວິທີແກ້ໄຂ:

• ສ້າງຂັ້ນຕອນການເພີ່ມສັນຍານເຕືອນທີ່ຊັດເຈນດ້ວຍກອບເວລາການຕອບສະໜອງທີ່ກຳນົດໄວ້
• ກຳນົດຄ່າລະດັບຄວາມສຳຄັນທີ່ແຕກຕ່າງກັນ: CRITICAL ສຳລັບ SPDs ທີ່ປົກປ້ອງອຸປະກອນທີ່ມີມູນຄ່າສູງ, WARNING ສຳລັບການປ້ອງກັນທີ່ຊ້ຳຊ້ອນ
• ປະສົມປະສານສັນຍານເຕືອນ SPD ກັບລະບົບຄໍາສັ່ງເຮັດວຽກບໍາລຸງຮັກສາ—ການສ້າງປີ້ອັດຕະໂນມັດ
• ຕິດຕາມຕົວຊີ້ວັດປະສິດທິພາບຫຼັກ (KPIs): ເວລາຈາກສັນຍານເຕືອນຫາການຮັບຮູ້, ເວລາຈາກສັນຍານເຕືອນຫາການສ້ອມແປງ
• ໃຫ້ຄວາມຮູ້ແກ່ພະນັກງານປະຕິບັດງານ: “ຄວາມລົ້ມເຫຼວຂອງ SPD ໝາຍຄວາມວ່າ inverter $150K ຂອງທ່ານບໍ່ໄດ້ຮັບການປົກປ້ອງອີກຕໍ່ໄປ—ປະຕິບັດຕໍ່ສິ່ງນີ້ຄືກັບສັນຍານເຕືອນໄຟໄໝ້, ບໍ່ແມ່ນຄຳເຕືອນປະຕູເປີດ”

4. ສາຍເຄເບີ້ນທີ່ມີຂະໜາດນ້ອຍເກີນໄປ ຫຼື ບໍ່ຖືກຕ້ອງ

ບັນຫາ:
ການໃຊ້ສາຍສັນຍານມາດຕະຖານໂດຍບໍ່ມີການປ້ອງກັນ, ຫຼື conductors ທີ່ມີຂະໜາດນ້ອຍເກີນໄປສໍາລັບສາຍເຄເບີ້ນຍາວ, ສົ່ງຜົນໃຫ້ເກີດການ coupling ການແຊກແຊງໄຟຟ້າ (EMI) ຫຼືແຮງດັນໄຟຟ້າຫຼຸດລົງຫຼາຍເກີນໄປທີ່ເຮັດໃຫ້ເກີດພຶດຕິກໍາສັນຍານເຕືອນເປັນໄລຍະໆ.

ເຫດຜົນທີ່ມັນເກີດຂຶ້ນ:

• ການເພີ່ມປະສິດທິພາບຄ່າໃຊ້ຈ່າຍ: ສາຍເຄເບີ້ນທີ່ມີການປ້ອງກັນມີລາຄາ 2-3 ເທົ່າຫຼາຍກວ່າສາຍເຄເບີ້ນທີ່ບໍ່ມີການປ້ອງກັນ
• ບໍ່ມີຄວາມຮັບຮູ້ກ່ຽວກັບ EMI ໃນຟາມແສງຕາເວັນ (ວົງຈອນ DC, ສຽງສະຫຼັບ inverter, ຟ້າຜ່າໃກ້ຄຽງ)
• ການໃຊ້ສາຍເຄເບີ້ນອາໄຫຼ່ຈາກແອັບພລິເຄຊັນອື່ນໆໂດຍບໍ່ມີການກວດສອບສະເພາະ

ວິທີແກ້ໄຂ:

• ລະບຸສະເໝີສາຍເຄເບີ້ນທີ່ມີການປ້ອງກັນ twisted-pair ສໍາລັບການສົ່ງສັນຍານທາງໄກ SPD (ຂັ້ນຕ່ຳ 0.75mm²/18AWG)
• ຄິດໄລ່ແຮງດັນໄຟຟ້າຫຼຸດລົງສໍາລັບສາຍເຄເບີ້ນ >100 ແມັດ (ມີຄວາມສໍາຄັນໂດຍສະເພາະສໍາລັບລະບົບ 24VDC)
• ສໍາລັບສາຍ >500 ແມັດ, ໃຫ້ໃຊ້ການຂະຫຍາຍ relay ກາງ ຫຼື ແຮງດັນຄວບຄຸມ 48VDC
• ຕິດຕັ້ງສາຍເຄເບີ້ນໃນທໍ່ແຍກຕ່າງຫາກຈາກ conductors ພະລັງງານ, ຮັກສາໄລຍະຫ່າງ 150mm ບ່ອນທີ່ການ routing ຂະຫນານມີຄວາມຈໍາເປັນ
• ດິນປ້ອງກັນຢ່າງຖືກຕ້ອງຢູ່ປາຍໜຶ່ງເທົ່ານັ້ນເພື່ອປ້ອງກັນບັນຫາ loop ດິນ

5. ຂາດເອກະສານ

ບັນຫາ:
ສາມປີຫຼັງຈາກການຕິດຕັ້ງ, ສັນຍານເຕືອນ SPD ເຮັດວຽກ. ຊ່າງໄຟຟ້າບໍາລຸງຮັກສາບໍ່ສາມາດກໍານົດໄດ້ວ່າກ່ອງ combiner ທາງກາຍະພາບໃດກົງກັບ “SPD-CB-47” ໃນສັນຍານເຕືອນ SCADA. ຮູບແຕ້ມສະຖານທີ່ບໍ່ໄດ້ສະແດງການຕັ້ງຄ່າການຕິດຕໍ່. ການແກ້ໄຂບັນຫາໃຊ້ເວລາ 8 ຊົ່ວໂມງແທນທີ່ຈະເປັນ 30 ນາທີ.

ເຫດຜົນທີ່ມັນເກີດຂຶ້ນ:

• ເອກະສານທີ່ສ້າງຂຶ້ນບໍ່ໄດ້ຖືກປັບປຸງເມື່ອການປ່ຽນແປງພາກສະໜາມເກີດຂຶ້ນ
• ປ້າຍທົ່ວໄປ (“SPD-1”, “SPD-2”) ທີ່ບໍ່ກົງກັບສະຖານທີ່ທາງກາຍະພາບ
• ການຕັ້ງຄ່າການຕິດຕໍ່ (NO vs NC) ສົມມຸດວ່າເປັນ “ມາດຕະຖານ” ແລະບໍ່ໄດ້ບັນທຶກໄວ້
• ຜູ້ປະສົມປະສານລະບົບຕົ້ນສະບັບບໍ່ສາມາດໃຊ້ໄດ້ສໍາລັບການສະຫນັບສະຫນູນອີກຕໍ່ໄປ

ວິທີແກ້ໄຂ:

• ສ້າງເອກະສານທີ່ສ້າງຂຶ້ນຢ່າງຄົບຖ້ວນລວມທັງ:
  • ແຜນທີ່ສະຖານທີ່ທີ່ມີເຄື່ອງໝາຍສະຖານທີ່ SPD ທັງໝົດ
  • tags ອຸປະກອນທີ່ເປັນເອກະລັກທີ່ກົງກັບທັງປ້າຍທາງກາຍະພາບແລະຖານຂໍ້ມູນ tag SCADA
  • ການຕັ້ງຄ່າໜ້າສຳຜັດທີ່ລະບຸຢ່າງຈະແຈ້ງ (NO ຫຼື NC) ສຳລັບແຕ່ລະອຸປະກອນ
  • ແຜນວາດເສັ້ນທາງສາຍໄຟທີ່ສະແດງສະຖານທີ່ຕູ້ເຊື່ອມຕໍ່
  • ໂປຣແກຣມ PLC ພ້ອມຄຳເຫັນອະທິບາຍເຖິງເຫດຜົນຂອງສັນຍານເຕືອນ
• ໃຊ້ປ້າຍກັນນ້ຳໃນກ່ອງລວມສາຍທີ່ກົງກັບຊື່ແທັກ SCADA ຢ່າງແທ້ຈິງ
• ລວມເອົາຮູບພາບໃນຄູ່ມື O&M ທີ່ສະແດງການເຊື່ອມຕໍ່ປາຍສາຍ ແລະ ສະຖານທີ່ອຸປະກອນ
• ເກັບຮັກສາສຳເນົາເອເລັກໂຕຣນິກໄວ້ໃນຫຼາຍສະຖານທີ່ (ຕູ້ເອກະສານຂອງສະຖານທີ່, ການສຳຮອງຂໍ້ມູນຄລາວ, ເອກະສານຜູ້ຮັບເໝົາ O&M)

ຈຸດດຽວຂອງຄວາມລົ້ມເຫຼວໃນເສັ້ນທາງສັນຍານເຕືອນ

ບັນຫາ:
ສັນຍານຣີໂໝດ SPD ທັງໝົດເຊື່ອມຕໍ່ກັບກາດປ້ອນຂໍ້ມູນ PLC ອັນດຽວ. ເມື່ອກາດນັ້ນລົ້ມເຫຼວ, ການຕິດຕາມກວດກາສະຖານທີ່ທັງໝົດຈະມືດມົວໂດຍບໍ່ມີການບົ່ງບອກວ່າລະບົບຕິດຕາມກວດກາເອງຖືກທຳລາຍ.

ເຫດຜົນທີ່ມັນເກີດຂຶ້ນ:

• ຄວາມປາຖະໜາທີ່ຈະຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໂດຍການສຸມ I/O ທັງໝົດໃສ່ໃນໂມດູນຮາດແວອັນດຽວ
• ຂາດການວາງແຜນຊ້ຳຊ້ອນໃນສະຖາປັດຕະຍະກຳລະບົບຄວບຄຸມ
• ສົມມຸດວ່າຮາດແວ PLC ເຊື່ອຖືໄດ້ 100%

ວິທີແກ້ໄຂ:

• ແຈກຢາຍສັນຍານ SPD ທີ່ສຳຄັນໃນທົ່ວກາດປ້ອນຂໍ້ມູນ PLC ຫຼາຍອັນ ຫຼື RTU ແຍກຕ່າງຫາກ
• ປະຕິບັດການຕິດຕາມກວດກາລະບົບສັນຍານເຕືອນເອງ (ສັນຍານ heartbeat, ໂມງຈັບເວລາເຝົ້າລະວັງ)
• ໃຊ້ການຕັ້ງຄ່າໜ້າສຳຜັດ NC ບ່ອນທີ່ການຕິດຕາມກວດກາທີ່ປອດໄພຈາກຄວາມຜິດພາດເປັນສິ່ງສຳຄັນ—ສາຍໄຟຂາດ = ສັນຍານເຕືອນ
• ພິຈາລະນາເສັ້ນທາງການຕິດຕາມກວດກາທີ່ຊ້ຳຊ້ອນສຳລັບສະຖານທີ່ທີ່ສຳຄັນຕໍ່ພາລະກິດ: SCADA ຫຼັກບວກກັບ SMS gateway ເອກະລາດ
• ທົດສອບຄວາມສົມບູນຂອງລະບົບສັນຍານເຕືອນເປັນປະຈຳໄຕມາດໂດຍການບັງຄັບສັນຍານເຕືອນທົດສອບຈາກ SPD ຕົວແທນ

ຖາມເລື້ອຍໆ

“ໜ້າສຳຜັດແຫ້ງ” ໝາຍເຖິງຫຍັງໃນສັນຍານຣີໂໝດ SPD?

ໜ້າສຳຜັດແຫ້ງແມ່ນໜ້າສຳຜັດສະວິດທີ່ບໍ່ມີແຮງດັນ ຫຼື ກະແສໄຟຟ້າຂອງມັນເອງ—ມັນເປັນພຽງວົງຈອນເປີດ ຫຼື ປິດທີ່ສະໜອງໃຫ້ໂດຍ SPD. ລະບົບຕິດຕາມກວດກາ (SCADA/PLC) ສະໜອງແຮງດັນ ແລະ ອ່ານສະຖານະໜ້າສຳຜັດ. ການແຍກນີ້ປ້ອງກັນການລົບກວນທາງໄຟຟ້າລະຫວ່າງວົງຈອນປ້ອງກັນແຮງດັນເກີນ ແລະ ລະບົບຄວບຄຸມ, ແລະ ອະນຸຍາດໃຫ້ SPD ດຽວກັນເຊື່ອມໂຍງກັບແຮງດັນຄວບຄຸມທີ່ແຕກຕ່າງກັນ (24VDC, 48VDC, 120VAC, ແລະອື່ນໆ) ໂດຍບໍ່ມີການດັດແກ້. ຄຳວ່າ “ແຫ້ງ” ແຍກມັນອອກຈາກ “ໜ້າສຳຜັດປຽກ” ທີ່ບັນຈຸແຮງດັນໄຟຟ້າຂອງຕົນເອງ.

ຂ້ອຍສາມາດຕິດຕັ້ງສັນຍານເຕືອນທາງໄກໃສ່ອຸປະກອນ SPD ທີ່ມີຢູ່ແລ້ວໄດ້ບໍ?

ມັນຂຶ້ນກັບຮູບແບບ SPD. ຜູ້ຜະລິດບາງຄົນສະເໜີໂມດູນສັນຍານຣີໂໝດແບບສຽບທີ່ປັບປຸງໃໝ່ເຂົ້າໄປໃນເຮືອນ SPD ທີ່ມີຢູ່—ສິ່ງເຫຼົ່ານີ້ຕ້ອງການການຕິດຕັ້ງພາກສະໜາມ ແລະ ໂດຍທົ່ວໄປແລ້ວມີຄ່າໃຊ້ຈ່າຍ 80-150 ໂດລາຕໍ່ໂມດູນບວກກັບຄ່າແຮງງານ. ຢ່າງໃດກໍຕາມ, ການອອກແບບ SPD ຫຼາຍອັນບໍ່ຮອງຮັບການປັບປຸງໃໝ່, ເນື່ອງຈາກກົນໄກຣີເລຕ້ອງເຊື່ອມໂຍງກັບການຕັດການເຊື່ອມຕໍ່ຄວາມຮ້ອນພາຍໃນ. ໃນກໍລະນີເຫຼົ່ານີ້, ການປ່ຽນ SPD ທັງໝົດແມ່ນມີຄວາມຈຳເປັນ. ສຳລັບການຕິດຕັ້ງຂະໜາດໃຫຍ່ບ່ອນທີ່ການປັບປຸງໃໝ່ບໍ່ສາມາດເຮັດໄດ້, ໃຫ້ພິຈາລະນາຕິດຕັ້ງສັນຍານຣີໂໝດໃນສະຖານທີ່ SPD ຍຸດທະສາດ (ທາງເຂົ້າບໍລິການຫຼັກ, ອຸປະກອນທີ່ມີມູນຄ່າສູງ) ແທນທີ່ຈະປ່ຽນໜ່ວຍທັງໝົດໃນທັນທີ. ການປ່ຽນແທນໃນອະນາຄົດໃນຕອນທ້າຍຂອງອາຍຸການສາມາດລະບຸຮູບແບບສັນຍານຣີໂໝດໄດ້.

ຄວາມແຕກຕ່າງລະຫວ່າງໜ້າສຳຜັດ NO ແລະ NC ແມ່ນຫຍັງ?

ໜ້າສຳຜັດ NO (ປົກກະຕິເປີດ) ແມ່ນວົງຈອນເປີດ (ຄວາມຕ້ານທານບໍ່ມີຂອບເຂດ) ໃນລະຫວ່າງການເຮັດວຽກປົກກະຕິຂອງ SPD ແລະປິດ (ວົງຈອນສັ້ນ) ເມື່ອ SPD ລົ້ມເຫຼວ—ສິ່ງນີ້ສ້າງສັນຍານເຕືອນ. ໜ້າສຳຜັດ NC (ປົກກະຕິປິດ) ຈະປິດໃນລະຫວ່າງການເຮັດວຽກປົກກະຕິ ແລະເປີດເມື່ອ SPD ລົ້ມເຫຼວ—ສິ່ງນີ້ຈະທຳລາຍວົງຈອນຄວບຄຸມເພື່ອກະຕຸ້ນການເຕືອນ. ການເລືອກແມ່ນຂຶ້ນກັບເຫດຜົນຂອງລະບົບຄວບຄຸມ ແລະຂໍ້ກຳນົດດ້ານຄວາມປອດໄພຂອງທ່ານ. ໜ້າສຳຜັດ NO ແມ່ນງ່າຍກວ່າ ແລະທົ່ວໄປກວ່າສຳລັບລະບົບເຕືອນ. ໜ້າສຳຜັດ NC ໃຫ້ຄວາມໜ້າເຊື່ອຖືສູງກວ່າ ເພາະພວກມັນຍັງກວດພົບຄວາມຜິດພາດຂອງສາຍໄຟ (ສາຍໄຟຕັດ = ສັນຍານເຕືອນ), ເຮັດໃຫ້ພວກມັນເປັນທີ່ນິຍົມສຳລັບສະຖານທີ່ສຳຄັນ. ບາງລະບົບໃຊ້ທັງສອງຢ່າງ: NO ສຳລັບການລາຍງານການເຕືອນ, NC ສຳລັບການຕິດຕາມກວດກາ.

ສາຍສັນຍານຄວບຄຸມທາງໄກສາມາດແລ່ນໄດ້ໄກເທົ່າໃດ?

ໄລຍະທາງສູງສຸດແມ່ນຂຶ້ນກັບແຮງດັນຄວບຄຸມ ແລະ ແຮງດັນຕົກທີ່ຍອມຮັບໄດ້. ສໍາລັບລະບົບ 24VDC ທີ່ໃຊ້ສາຍໄຟ 0.75mm² (18AWG), ໄລຍະທາງສູງສຸດທີ່ໃຊ້ໄດ້ຕົວຈິງແມ່ນ 500 ແມັດ ໂດຍມີກະແສໄຟຟ້າຕິດຕໍ່ relay 2A (ສົ່ງຜົນໃຫ້ແຮງດັນຕົກປະມານ 2.4V, ເຊິ່ງເປັນທີ່ຍອມຮັບໄດ້ສໍາລັບ PLCs ສ່ວນໃຫຍ່). ສໍາລັບໄລຍະທາງທີ່ຍາວກວ່າ: (1) ໃຊ້ຕົວນໍາທີ່ໃຫຍ່ກວ່າ (1.5mm²/16AWG ຂະຫຍາຍໄດ້ເຖິງ 1000m), (2) ເພີ່ມແຮງດັນຄວບຄຸມເປັນ 48VDC (ເພີ່ມໄລຍະທາງເປັນສອງເທົ່າສໍາລັບແຮງດັນຕົກດຽວກັນ), (3) ຕິດຕັ້ງເຄື່ອງຂະຫຍາຍ relay ຂັ້ນກາງໃນໄລຍະ 500m, ຫຼື (4) ໃຊ້ເສັ້ນໃຍແກ້ວນໍາແສງ ຫຼື ວິທີແກ້ໄຂໄຮ້ສາຍ (ເບິ່ງຄໍາຖາມຕໍ່ໄປ). ຮັກສາໂຄງສ້າງປ້ອງກັນຄູ່ບິດສະເໝີ ໂດຍບໍ່ຄໍານຶງເຖິງໄລຍະທາງ ເພື່ອຫຼຸດຜ່ອນຄວາມອ່ອນໄຫວຕໍ່ EMI.

ຂ້ອຍຕ້ອງການສັນຍານທາງໄກສຳລັບ SPDs ທີ່ຢູ່ອາໄສບໍ?

ສຳລັບການຕິດຕັ້ງຢູ່ອາຄານບ້ານເຮືອນທີ່ຕ່ຳກວ່າ 10kW, ໂດຍທົ່ວໄປແລ້ວການສົ່ງສັນຍານທາງໄກແມ່ນບໍ່ຄຸ້ມຄ່າທາງດ້ານຄ່າໃຊ້ຈ່າຍ ເວັ້ນເສຍແຕ່ວ່າເຮືອນນັ້ນເປັນຊັບສິນທີ່ຢູ່ຫ່າງໄກ/ເຮືອນພັກ ຫຼື ເປັນສ່ວນໜຶ່ງຂອງລະບົບເຮືອນອັດສະລິຍະທີ່ມີການຕິດຕາມກວດກາ. SPDs ທີ່ຢູ່ອາໄສສາມາດເຂົ້າເຖິງໄດ້ງ່າຍ (ບ່ອນຈອດລົດ, ແຜງໄຟຟ້າໃນຫ້ອງໃຕ້ດິນ) ເຮັດໃຫ້ການກວດສອບດ້ວຍສາຍຕາເປັນປະຈຳເດືອນເປັນໄປໄດ້. ຢ່າງໃດກໍ່ຕາມ, ການສົ່ງສັນຍານທາງໄກເພີ່ມມູນຄ່າສຳລັບ: (1) ການເຊື່ອມໂຍງເຮືອນອັດສະລິຍະລະດັບພຣີມຽມ ທີ່ເຈົ້າຂອງເຮືອນໄດ້ຮັບການແຈ້ງເຕືອນຜ່ານແອັບ, (2) ຂໍ້ຕົກລົງການເຊົ່າ/PPA ພະລັງງານແສງອາທິດ ທີ່ຜູ້ໃຫ້ບໍລິການ O&M ຄຸ້ມຄອງສະຖານທີ່ຢູ່ອາໄສຫຼາຍແຫ່ງຈາກທາງໄກ, (3) ຂໍ້ກຳນົດດ້ານປະກັນໄພສຳລັບເຮືອນທີ່ມີມູນຄ່າສູງໃນເຂດທີ່ມີຄວາມສ່ຽງຕໍ່ຟ້າຜ່າ. ເຕັກໂນໂລຢີເຮັດວຽກຄືກັນໃນທຸກຂະໜາດ — ການຕັດສິນໃຈແມ່ນອີງຕາມເສດຖະກິດຢ່າງແທ້ຈິງໂດຍອີງໃສ່ຄ່າໃຊ້ຈ່າຍແຮງງານໃນການຕິດຕາມກວດກາທຽບກັບຄ່າພຣີມຽມການສົ່ງສັນຍານທາງໄກ.

ຈະເກີດຫຍັງຂຶ້ນຖ້າວົງຈອນເຕືອນໄພຂັດຂ້ອງ?

ນີ້ຂຶ້ນກັບການຕັ້ງຄ່າໜ້າສຳຜັດ. ດ້ວຍໜ້າສຳຜັດ NO (Normally Open), ຄວາມລົ້ມເຫຼວຂອງວົງຈອນສັນຍານເຕືອນ (ສາຍໄຟຂາດ, ຄວາມລົ້ມເຫຼວຂອງກາດປ້ອນຂໍ້ມູນ PLC) ປະກົດວ່າຄືກັນກັບການເຮັດວຽກປົກກະຕິ—ລະບົບສະແດງ “ບໍ່ມີສັນຍານເຕືອນ” ໃນຂະນະທີ່ໃນຄວາມເປັນຈິງການຕິດຕາມກວດກາຖືກທຳລາຍ. ນີ້ແມ່ນເຫດຜົນທີ່ວົງຈອນເຝົ້າລະວັງ NC (Normally Closed) ເປັນທີ່ນິຍົມສຳລັບສະຖານທີ່ທີ່ສຳຄັນ: ຄວາມລົ້ມເຫຼວໃດໆໃນເສັ້ນທາງສັນຍານເຕືອນ (ສາຍໄຟຂາດ, ຄວາມລົ້ມເຫຼວຂອງຣີເລ, ຄວາມລົ້ມເຫຼວຂອງການປ້ອນຂໍ້ມູນ PLC) ເຮັດໃຫ້ເກີດສັນຍານເຕືອນ, ແຈ້ງເຕືອນຜູ້ປະຕິບັດງານໃຫ້ກວດສອບລະບົບ. ການປະຕິບັດທີ່ດີທີ່ສຸດສຳລັບແອັບພລິເຄຊັນທີ່ມີຄວາມໜ້າເຊື່ອຖືສູງ: ໃຊ້ໜ້າສຳຜັດ NC ດ້ວຍການທົດສອບການເຝົ້າລະວັງເປັນປະຈຳ (ການທົດສອບສັນຍານເຕືອນທີ່ບັງຄັບເປັນປະຈຳໄຕມາດ), ຫຼື ປະຕິບັດເສັ້ນທາງການຕິດຕາມກວດກາທີ່ຊ້ຳຊ້ອນ (SCADA ຫຼັກ + SMS gateway ເອກະລາດ). ບັນທຶກການທົດສອບລະບົບສັນຍານເຕືອນໃນບັນທຶກການບຳລຸງຮັກສາເພື່ອຈຸດປະສົງໃນການປະຕິບັດຕາມ ແລະ ການປະກັນໄພ.

ສັນຍານທາງໄກສາມາດໃຊ້ກັບລະບົບໄຮ້ສາຍໄດ້ບໍ?

ແມ່ນແລ້ວ, ວິທີແກ້ໄຂໄຮ້ສາຍແມ່ນນັບມື້ນັບພົບເລື້ອຍສໍາລັບການນໍາໃຊ້ຄືນໃໝ່ ຫຼື ສະຖານທີ່ທີ່ການຕິດຕັ້ງທໍ່ນໍ້າມີຄ່າໃຊ້ຈ່າຍສູງ. ທາງເລືອກໃນການປະຕິບັດລວມມີ: (1) ໂມດູນ I/O ໄຮ້ສາຍ: ເຄື່ອງສົ່ງສັນຍານທີ່ໃຊ້ແບັດເຕີຣີ ຫຼື ພະລັງງານແສງອາທິດເຊື່ອມຕໍ່ກັບໜ້າສຳຜັດແຫ້ງ SPD ແລະ ສື່ສານຜ່ານ LoRaWAN, Zigbee, ຫຼື ໂປຣໂຕຄໍທີ່ເປັນເຈົ້າຂອງໄປຫາເຄື່ອງຮັບ/ປະຕູກາງ (ໄລຍະ: 1-10 ກິໂລແມັດ ຂຶ້ນກັບໂປຣໂຕຄໍ), (2) ອຸປະກອນ IoT Cellular: ໂມເດັມ 4G LTE-M ຫຼື NB-IoT ເຊື່ອມຕໍ່ກັບໜ້າສຳຜັດ SPD ແລະ ສົ່ງການແຈ້ງເຕືອນຜ່ານ SMS ຫຼື Cloud API (ຕ້ອງການການຄອບຄຸມຂອງ Cellular ແລະ ແຜນຂໍ້ມູນ, ໂດຍປົກກະຕິແລ້ວ $5-$15/ເດືອນຕໍ່ອຸປະກອນ), (3) ເຄືອຂ່າຍ Bluetooth mesh: ເໝາະສຳລັບໄລຍະທາງສັ້ນກວ່າ (<300m) ໂດຍມີ nodes SPD ຫຼາຍອັນສ້າງເປັນ mesh ທີ່ສ້ອມແປງຕົວເອງ. ໄຮ້ສາຍເພີ່ມຄ່າໃຊ້ຈ່າຍ ($150-$400 ຕໍ່ node SPD) ແລະ ແນະນຳຂໍ້ກຳນົດການບຳລຸງຮັກສາແບັດເຕີຣີ, ແຕ່ກຳຈັດຄ່າໃຊ້ຈ່າຍໃນການຂຸດຄົ້ນ/ທໍ່ນໍ້າ. ສ່ວນໃຫຍ່ແມ່ນສາມາດນຳໃຊ້ໄດ້ສຳລັບໂຄງການປັບປຸງຄືນໃໝ່ ຫຼື ການຕິດຕັ້ງໃນພູມສັນຖານທີ່ຫຍຸ້ງຍາກທີ່ການວາງທໍ່ນໍ້າແມ່ນບໍ່ສາມາດປະຕິບັດໄດ້.

ສະຫຼຸບ: ສັນຍານຣີໂໝດເປັນພື້ນຖານໂຄງລ່າງທີ່ຈຳເປັນ

ສັນຍານຣີໂໝດ SPD ປ່ຽນການປ້ອງກັນແຮງດັນເກີນຈາກມາດຕະການຄວາມປອດໄພແບບ passive “ຕິດຕັ້ງ ແລະ ຫວັງ” ໄປສູ່ອົງປະກອບພື້ນຖານໂຄງລ່າງທີ່ຄຸ້ມຄອງຢ່າງຫ້າວຫັນ. ສຳລັບການຕິດຕັ້ງແສງຕາເວັນຂະໜາດການຄ້າ ແລະ ຜົນປະໂຫຍດ, ROI ແມ່ນບໍ່ສາມາດໂຕ້ຖຽງໄດ້: ການລົງທຶນ 50-200 ໂດລາຕໍ່ SPD ປ້ອງກັນຄວາມເສຍຫາຍຂອງອຸປະກອນທີ່ມີມູນຄ່າຫຼາຍສິບພັນໂດລາໃນຂະນະທີ່ຫຼຸດຜ່ອນແຮງງານກວດກາລົງ 60-80%. ເທັກໂນໂລຍີເຊື່ອມໂຍງເຂົ້າກັບເວທີ SCADA ແລະ BMS ທີ່ມີຢູ່ແລ້ວຢ່າງບໍ່ຢຸດຢັ້ງ, ໃຫ້ການແຈ້ງເຕືອນທັນທີເມື່ອການປ້ອງກັນລົ້ມເຫຼວ—ຄວາມແຕກຕ່າງລະຫວ່າງການປ່ຽນ SPD 200 ໂດລາ ແລະ ໄພພິບັດ inverter 80,000 ໂດລາ.

ເນື່ອງຈາກສະຖານທີ່ແສງຕາເວັນ ແລະ ອຸດສາຫະກຳຂະຫຍາຍຂະໜາດ ແລະ ການແຈກຢາຍທາງພູມສາດ, ການຕິດຕາມກວດກາຣີໂໝດປ່ຽນຈາກການຍົກລະດັບທາງເລືອກໄປສູ່ຄວາມຈຳເປັນໃນການດຳເນີນງານ. ຄຳຖາມບໍ່ແມ່ນວ່າຈະປະຕິບັດສັນຍານຣີໂໝດ SPD ຫຼື ບໍ່, ແຕ່ເຈົ້າສາມາດປັບປຸງສະຖານທີ່ທີ່ມີຢູ່ແລ້ວໄດ້ໄວເທົ່າໃດ ແລະ ມາດຕະຖານມັນໃນທົ່ວການຕິດຕັ້ງໃໝ່.

ພ້ອມທີ່ຈະປະຕິບັດສັນຍານຣີໂໝດ SPD ຢູ່ສະຖານທີ່ຂອງເຈົ້າແລ້ວບໍ? ຕິດຕໍ່ທີມງານດ້ານວິຊາການຂອງ VIOX Electric ສຳລັບຄຳແນະນຳສະເພາະສະຖານທີ່, ການຊ່ວຍເຫຼືອດ້ານການເຊື່ອມໂຍງ SCADA, ແລະ ການຊ່ວຍເຫຼືອດ້ານສະເພາະ. ວິສະວະກອນຂອງພວກເຮົາໃຫ້ການທົບທວນການອອກແບບລະບົບທີ່ບໍ່ເສຍຄ່າສຳລັບໂຄງການຫຼາຍກວ່າ 500kW. ເຂົ້າໄປທີ່ viox.com/spd ຫຼື ເຂົ້າເຖິງຜ່ານປະຕູສະໜັບສະໜູນດ້ານວິຊາການຂອງພວກເຮົາເພື່ອຂໍຄວາມຊ່ວຍເຫຼືອໃນທັນທີ.

---

VIOX Electric: ວິສະວະກຳການແກ້ໄຂບັນຫາການປ້ອງກັນແຮງດັນເກີນທີ່ເຊື່ອຖືໄດ້ສຳລັບແອັບພລິເຄຊັນແສງຕາເວັນ ແລະ ອຸດສາຫະກຳຕັ້ງແຕ່ປີ 2008. ການຜະລິດທີ່ໄດ້ຮັບການຮັບຮອງ ISO 9001, ການຮັບຮອງຜະລິດຕະພັນTÜV, ການສະໜັບສະໜູນດ້ານວິຊາການທີ່ສົມບູນແບບ.
