Saat mencari Kepanjangan RCB dalam Kelistrikan, Anda mencari jawaban yang jelas: RCB adalah singkatan dari Residual Current Breaker (Pemutus Arus Sisa).. Perangkat keselamatan listrik yang menyelamatkan jiwa ini dirancang untuk melindungi dari sengatan listrik dan kebakaran dengan mendeteksi arus bocor—arus yang keluar dari jalur sirkuit yang dimaksudkan, seperti melalui tubuh seseorang atau isolasi yang rusak.
Tetapi memahami Kepanjangan RCB hanyalah permulaan. Dalam instalasi listrik dunia nyata, istilah RCB sering digunakan secara bergantian dengan RCD (Residual Current Device) dan RCCB (Residual Current Circuit Breaker), yang menciptakan kebingungan bagi banyak teknisi listrik, insinyur, dan pemilik rumah.
Panduan komprehensif 2026 ini menjelaskan tidak hanya apa Kepanjangan RCB artinya, tetapi juga bagaimana Pemutus Arus Sisa bekerja, perbedaan penting antara RCB, RCCB, RCD, dan RCBO, kapan menggunakan setiap jenis perangkat perlindungan arus sisa, dan aplikasi dunia nyata yang dapat menyelamatkan jiwa.

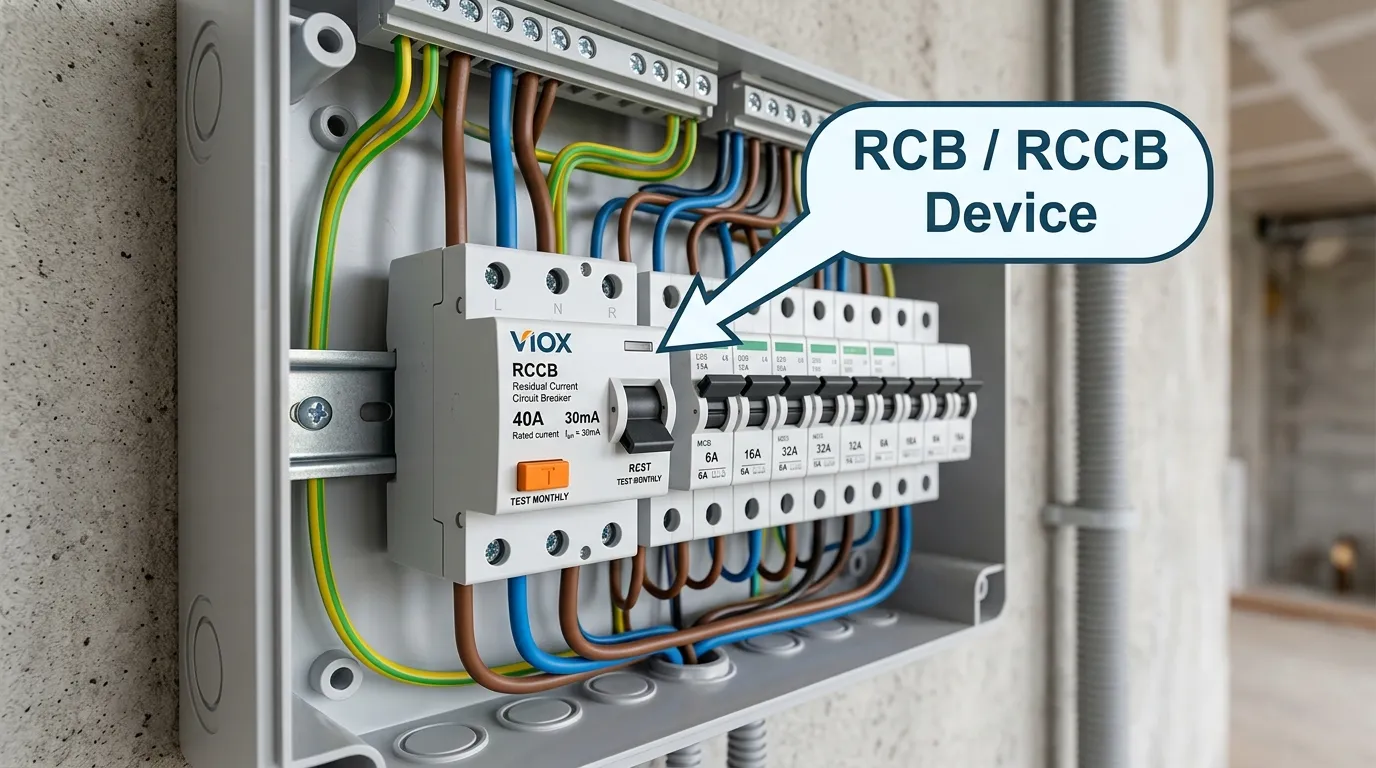

Apa Kepanjangan RCB dalam Kelistrikan?
Dalam sistem kelistrikan, Kepanjangan RCB singkatan dari Residual Current Breaker (Pemutus Arus Sisa).
RCB adalah perangkat pelindung yang terkait dengan pendeteksian arus bocor atau arus sisa. Secara sederhana, ia terus memantau keseimbangan antara arus yang mengalir keluar melalui konduktor aktif dan arus yang kembali melalui konduktor netral. Jika sebagian dari arus itu bocor—seperti melalui isolasi yang rusak, peralatan yang rusak, atau melalui seseorang yang menyentuh bagian yang aktif—perangkat mendeteksi ketidakseimbangan ini dan langsung trip untuk memutuskan sirkuit.
Tabel Referensi Cepat
| Istilah | Arti Lengkap |
|---|---|
| Kepanjangan RCB | Residual Current Breaker (Pemutus Arus Sisa) |
| Tujuan Utama | Mendeteksi arus sisa atau kebocoran bumi dan memutuskan sirkuit |
| Nilai Keselamatan Utama | Mengurangi risiko sengatan listrik dan mencegah kebakaran listrik dari gangguan bumi |
| Seringkali Tertukar Dengan | RCD, RCCB, RCBOdan MCB |
Jadi, jika satu-satunya tujuan Anda adalah menjawab apa Kepanjangan RCB, jawabannya langsung: Residual Current Breaker (Pemutus Arus Sisa). Tetapi jika Anda benar-benar ingin memahami keselamatan listrik dan membuat keputusan yang tepat tentang perlindungan sirkuit, Anda perlu memahami bagaimana istilah tersebut digunakan dalam praktik dan bagaimana perbedaannya dengan perangkat terkait.
Apa yang Dilakukan RCB?
RCB (Residual Current Breaker) dirancang khusus untuk memutuskan sirkuit ketika mendeteksi perbedaan antara arus keluar dan arus balik. Dalam kondisi operasi normal dan sehat, arus yang keluar melalui konduktor aktif harus sama persis dengan arus yang kembali melalui konduktor netral.
Ketika ada ketidakseimbangan—yang berarti beberapa arus mengambil jalur yang tidak diinginkan ke tanah—RCB menafsirkan ini sebagai kebocoran atau kondisi gangguan yang berbahaya dan trip dalam milidetik, biasanya 25-40 milidetik. Respons cepat ini sangat penting karena terjadi sebelum sengatan listrik dapat menyebabkan fibrilasi ventrikel, penyebab paling umum kematian akibat sengatan listrik.
Inilah mengapa perangkat tipe RCB sangat penting untuk:
- Perlindungan sengatan listrik – Mendeteksi arus yang mengalir melalui tubuh seseorang ke tanah
- Perlindungan kebocoran arus tanah – Mengidentifikasi kerusakan isolasi atau gangguan tanah sebelum menyebabkan kebakaran
- Pengurangan risiko kebakaran – Mencegah kebakaran listrik yang disebabkan oleh arus bocor persisten yang menghasilkan panas
- Peningkatan keamanan di lingkungan basah – Perlindungan penting di kamar mandi, dapur, area luar ruangan, dan lokasi rawan kelembapan lainnya
- Perlindungan peralatan – Melindungi elektronik sensitif dari kerusakan akibat gangguan tanah
Perbedaan mendasar itulah yang menjelaskan mengapa RCB tidak sama dengan perangkat arus lebih murni seperti MCB (Pemutus Sirkuit Mini). Sementara MCB melindungi terhadap kelebihan beban dan korsleting, mereka tidak dapat mendeteksi arus bocor kecil yang menimbulkan risiko sengatan listrik.

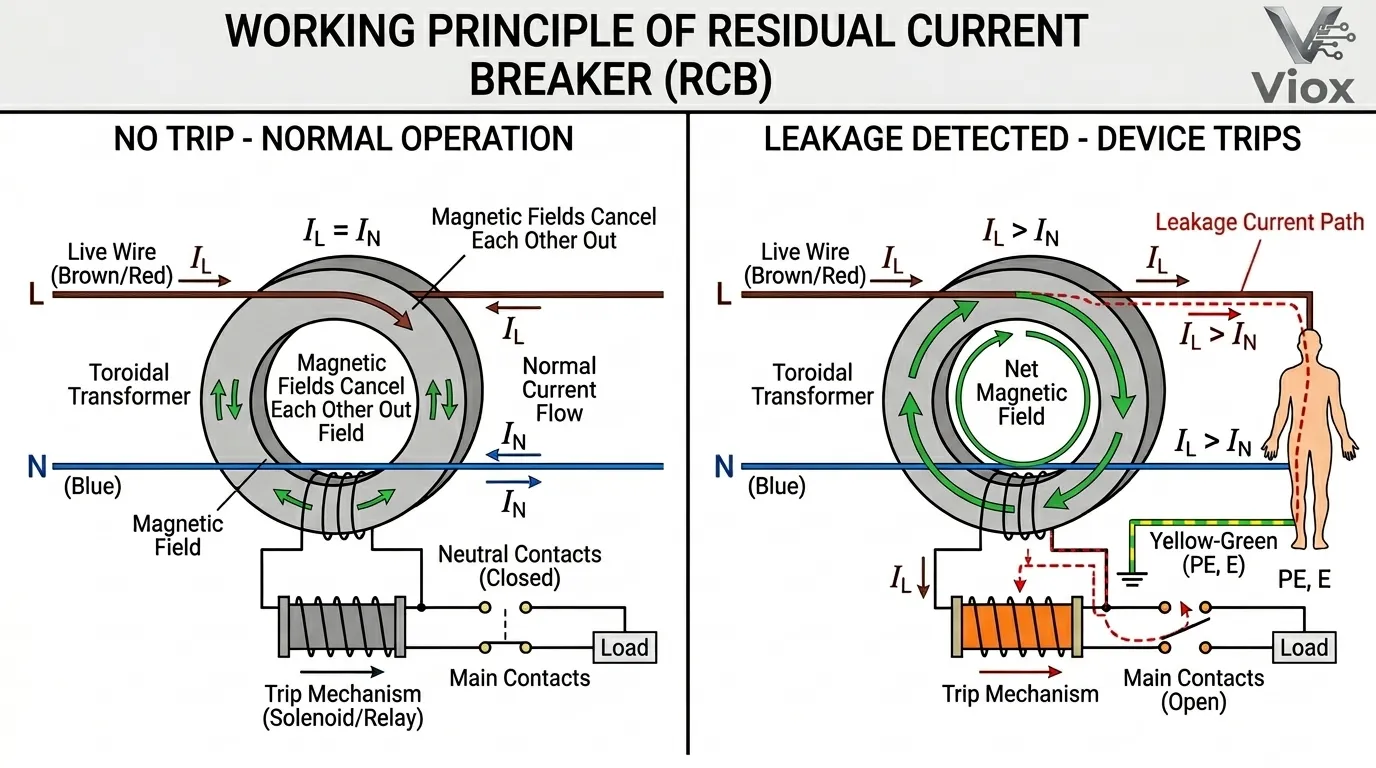

Bagaimana Cara Kerja RCB? Prinsip Operasi
Untuk benar-benar memahami Kepanjangan RCB dan kepentingannya, Anda perlu memahami prinsip operasi dasar di balik deteksi arus sisa.
RCB menggunakan transformator arus diferensial (juga disebut transformator toroidal atau transformator keseimbangan inti) yang mengelilingi konduktor aktif dan netral. Dalam sirkuit yang sehat, medan magnet yang dihasilkan oleh arus keluar dan balik saling menghilangkan dengan sempurna, menghasilkan fluks magnet bersih nol di inti transformator.
Namun, ketika kebocoran terjadi—baik melalui isolasi yang rusak, masuknya kelembapan, atau seseorang yang menyentuh bagian yang aktif—beberapa arus kembali ke sumber melalui jalur alternatif (biasanya melalui bumi pelindung atau tanah). Ini menciptakan ketidakseimbangan dalam medan magnet, menginduksi tegangan dalam belitan sekunder transformator. Ketika tegangan ini melebihi ambang batas yang telah ditentukan (sesuai dengan arus operasi sisa terukur perangkat, biasanya 10mA, 30mA, 100mA, atau 300mA), ia memicu mekanisme relai yang secara mekanis membuka kontak pemutus.
Logika Operasi Dasar
| Kondisi Sirkuit | Apa yang Dideteksi RCB | Hasil Umum |
|---|---|---|
| Operasi normal | Arus keluar sama dengan arus balik persis | Tidak ada trip – sirkuit tetap berenergi |
| Gangguan kebocoran bumi | Arus keluar melebihi arus balik | Trip jika kebocoran melebihi sensitivitas perangkat (misalnya, 30mA) |
| Seseorang menyentuh peralatan yang rusak | Sebagian arus mengalir melalui tubuh orang ke tanah | Trip segera dalam 25-40ms, mencegah sengatan fatal |
| Kerusakan isolasi | Kebocoran arus bertahap atau tiba-tiba ke bumi | Trip ketika kebocoran kumulatif mencapai ambang batas |
Prinsip inilah yang membuat perlindungan arus sisa sangat penting dalam sirkuit di mana risiko kontak manusia bermakna, dan mengapa diamanatkan oleh kode listrik seperti NEC (Kode Listrik Nasional) dan standar IEC untuk aplikasi spesifik.
Spesifikasi Teknis RCB yang Harus Anda Ketahui
Memahami Kepanjangan RCB juga berarti mengetahui parameter teknis utama yang menentukan kinerja perangkat:
| Parameter | Nilai Khas | Tujuan |
|---|---|---|
| Arus residual terukur (IΔn) | 10mA, 30mA, 100mA, 300mA, 500mA | Ambang batas sensitivitas trip – nilai yang lebih rendah memberikan perlindungan kejutan listrik yang lebih baik |
| Waktu operasi | 25-40 milidetik (pada IΔn terukur) | Kecepatan pemutusan – penting untuk mencegah kejutan listrik fatal |
| Tegangan pengenal (Ue) | 230V AC (fasa tunggal), 400V AC (tiga fasa) | Tegangan operasi kontinu maksimum |
| Arus nominal (In) | 16A, 25A, 32A, 40A, 63A, 80A, 100A, 125A | Arus beban maksimum yang dapat dibawa perangkat secara kontinu |
| Jumlah kutub | 2 kutub (1P+N), 4 kutub (3P+N) | Konfigurasi sirkuit – fasa tunggal atau tiga fasa |
| Jenis | Tipe AC, Tipe A, Tipe B, Tipe F | Sensitivitas bentuk gelombang – menentukan jenis arus bocor apa yang dapat dideteksi |
| Kapasitas putus | 6kA, 10kA (tipikal untuk RCCB) | Kemampuan untuk memutus arus gangguan dengan aman |
Untuk panduan terperinci tentang memilih sensitivitas yang tepat, lihat artikel kami tentang cara memilih sensitivitas RCCB yang tepat.
Apakah RCB Sama dengan RCCB atau RCD? Menjelaskan Kebingungan
Ini adalah bagian yang gagal dijelaskan secara memadai oleh banyak halaman pesaing, namun ini penting untuk memahami Kepanjangan RCB dalam konteks.
RCB sebagai Istilah Luas atau Sederhana
Di beberapa pasar dan percakapan sehari-hari, RCB digunakan sebagai istilah luas atau sederhana untuk setiap pemutus yang merespons arus residual. Ini sering digunakan secara informal oleh teknisi listrik dan di wilayah di mana terminologi yang tepat tidak ditegakkan secara ketat. Namun, kurangnya ketepatan ini dapat menyebabkan kebingungan saat menentukan peralatan atau menafsirkan dokumentasi teknis.
RCD sebagai Istilah Kategori yang Lebih Luas
RCD biasanya berarti Perangkat Arus Sisa. Ini adalah istilah umum yang digunakan dalam standar IEC dan banyak pasar internasional untuk seluruh keluarga perangkat yang memberikan perlindungan terhadap arus residual. RCD dapat merujuk ke:
- Pemutus Sirkuit Arus Sisa (RCCB)
- Pemutus Arus Residual dengan proteksi Arus Lebih (RCBO)
- Monitor Arus Residual (RCM)
- RCD Portabel (RCD stop kontak)
Untuk perbandingan terperinci, lihat panduan komprehensif kami tentang perbedaan RCD vs MCB.
RCCB sebagai Nama Perangkat yang Lebih Spesifik
RCCB singkatan dari Pemutus Sirkuit Arus Sisa. Dalam sebagian besar katalog produk modern, standar teknis (seperti IEC 61008), dan diskusi kelistrikan profesional, ini adalah nama perangkat yang tepat untuk pemutus sirkuit yang:
- Trip karena arus residual (kebocoran arus ke tanah)
- TIDAK memberikan proteksi arus lebih (tidak ada fungsi MCB bawaan)
- Membutuhkan MCB atau sekering terpisah untuk proteksi beban lebih dan hubung singkat
Pelajari lebih lanjut di panduan lengkap RCCB.
Mengapa Terminologi Ini Penting untuk SEO dan Pembeli Peralatan
Banyak pengguna mencari Kepanjangan RCB, tetapi yang sebenarnya perlu mereka pahami adalah hubungan dan perbedaan antara istilah-istilah terkait ini:
- RCB – Istilah informal atau sederhana
- RCD – Kategori luas yang mencakup semua perangkat arus residual
- RCCB – Penunjukan produk spesifik hanya untuk proteksi arus residual
- RCBO – Proteksi arus residual DAN arus lebih gabungan dalam satu perangkat
Memahami perbedaan ini sangat penting ketika:
- Membaca gambar dan spesifikasi kelistrikan
- Memesan peralatan dari pemasok
- Memastikan kepatuhan terhadap kode
- Memecahkan masalah koordinasi proteksi
- Berkomunikasi dengan mitra internasional

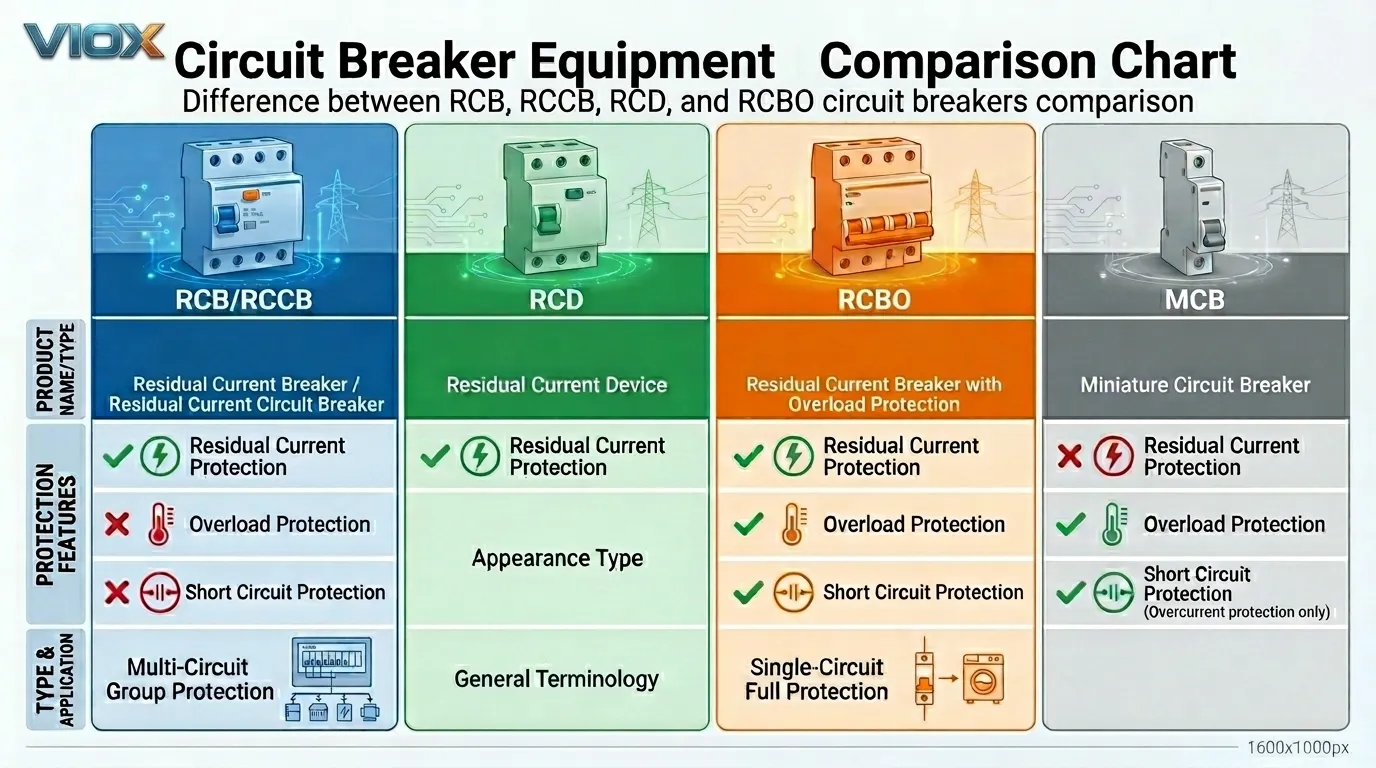

Tabel Perbandingan Komprehensif: RCB vs RCD vs RCCB vs RCBO
| Istilah | Formulir Lengkap | Bagaimana Biasanya Digunakan | Perlindungan Arus Lebih | Proteksi Arus Residual | Catatan Aplikasi Utama |
|---|---|---|---|---|---|
| RCB | Residual Current Breaker (Pemutus Arus Sisa) | Istilah informal/generik dalam penggunaan sehari-hari | Tergantung pada konteks | Ya | Bisa jadi ambigu – klarifikasi jenis perangkat spesifik mana yang dimaksud |
| RCD | Perangkat Arus Sisa | Istilah kategori IEC luas yang mencakup semua perangkat proteksi arus sisa | Bervariasi berdasarkan jenis | Ya | Istilah umum – bukan penunjukan produk spesifik |
| RCCB | Pemutus Sirkuit Arus Sisa | Istilah produk yang tepat dalam katalog modern dan standar IEC 61008 | Tidak – memerlukan MCB terpisah | Ya | Proteksi kebocoran arus tanah khusus – paling umum di perumahan/komersial |
| RCBO | Pemutus Arus Sisa dengan perlindungan Arus Lebih | Perangkat proteksi gabungan sesuai IEC 61009 | Ya – fungsi MCB terintegrasi | Ya | Solusi hemat ruang all-in-one – ideal untuk proteksi sirkuit individual |
Untuk perbandingan teknis yang lebih mendalam dan panduan pemilihan, lihat artikel kami tentang Perbandingan RCBO vs RCCB dan MCB.
RCB vs MCB: Memahami Perbedaan Kritis
Alasan umum lain mengapa orang mencari Kepanjangan RCB adalah kebingungan tentang apakah RCB hanyalah jenis pemutus lain seperti MCB. Jawabannya jelas tidak—mereka melayani fungsi proteksi yang sangat berbeda.
Perbandingan Fokus Perlindungan
Sebuah MCB (Pemutus Sirkuit Mini) terutama melindungi terhadap:
- Kondisi kelebihan beban – Ketika beban terhubung melebihi kapasitas terukur sirkuit
- Gangguan hubung singkat – Ketika konduktor hidup dan netral melakukan kontak langsung, menyebabkan arus gangguan yang sangat tinggi
- Kerusakan termal – Mencegah panas berlebih pada konduktor dan degradasi isolasi akibat arus lebih yang berkelanjutan
Sebuah Perangkat tipe RCB (RCCB/RCD) terutama melindungi terhadap:
- Arus sisa – Arus bocor ke tanah melalui jalur yang tidak diinginkan
- Gangguan kebocoran arus tanah – Kerusakan isolasi yang memungkinkan arus mengalir ke tanah
- Risiko sengatan listrik – Arus yang mengalir melalui tubuh seseorang ke tanah
- Kebakaran listrik dari gangguan tanah – Arus bocor persisten yang dapat menyulut bahan di sekitarnya
Mengapa Anda Membutuhkan Kedua Jenis Proteksi
Perbedaan mendasar ini berarti bahwa tidak satu pun perangkat dapat sepenuhnya menggantikan yang lain:
- Sebuah MCB saja TIDAK akan melindungi Anda dari sengatan listrik jika Anda menyentuh bagian yang hidup, karena arus yang mengalir melalui tubuh Anda (biasanya 50-100mA untuk sengatan fatal) jauh di bawah ambang batas trip MCB (biasanya 6-32A untuk sirkuit perumahan)
- Sebuah RCCB saja TIDAK akan melindungi kabel Anda dari kelebihan beban atau kerusakan akibat korsleting, karena hanya merespons ketidakseimbangan arus, bukan besaran arus total
Untuk penjelasan rinci tentang mengapa pemutus sirkuit saja tidak mencegah sengatan listrik, baca mengapa pemutus sirkuit tidak melindungi orang.
Tabel Referensi Cepat RCB vs MCB
| Jenis Perangkat | Fokus Proteksi Utama | Apa yang Dideteksi | Arus Perjalanan Umum | Waktu Respons |
|---|---|---|---|---|
| RCB/RCCB | Arus bocor dan sengatan listrik | Ketidakseimbangan arus antara hidup dan netral | 10mA – 300mA | 25-40 milidetik |
| MCB | Beban lebih dan hubungan pendek | Besaran arus total dalam sirkuit | 6A – 125A (perumahan/komersial ringan) | Detik (kelebihan beban) hingga milidetik (korsleting) |
Untuk panduan komprehensif tentang kapan menggunakan setiap jenis perangkat, lihat mengapa menggunakan RCCB alih-alih MCB.
RCB vs RCCB vs RCBO: Memilih Perangkat yang Tepat
Jika Anda telah mencari Kepanjangan RCB, Anda mungkin berada di awal perjalanan Anda untuk memahami proteksi listrik. Langkah penting berikutnya adalah memutuskan jenis perangkat spesifik mana yang sebenarnya Anda butuhkan untuk aplikasi Anda.
RCB / RCCB: Proteksi Arus Sisa Khusus
Dalam diskusi praktis, ketika pembaca mencari Kepanjangan RCB, mereka sering kali sebenarnya bertanya tentang RCCB karena itulah label produk yang tepat yang akan mereka temui pada:
- Lembar data dan katalog pabrikan
- Jadwal dan gambar panel listrik
- Sertifikasi produk (UL, CE, IEC)
- Kutipan dan faktur pemasok
RCCB hanya menyediakan proteksi arus sisa. Itu harus dipasang secara seri dengan MCB atau sekering untuk memberikan proteksi sirkuit lengkap. Ini adalah pendekatan tradisional yang digunakan di sebagian besar instalasi perumahan dan komersial.

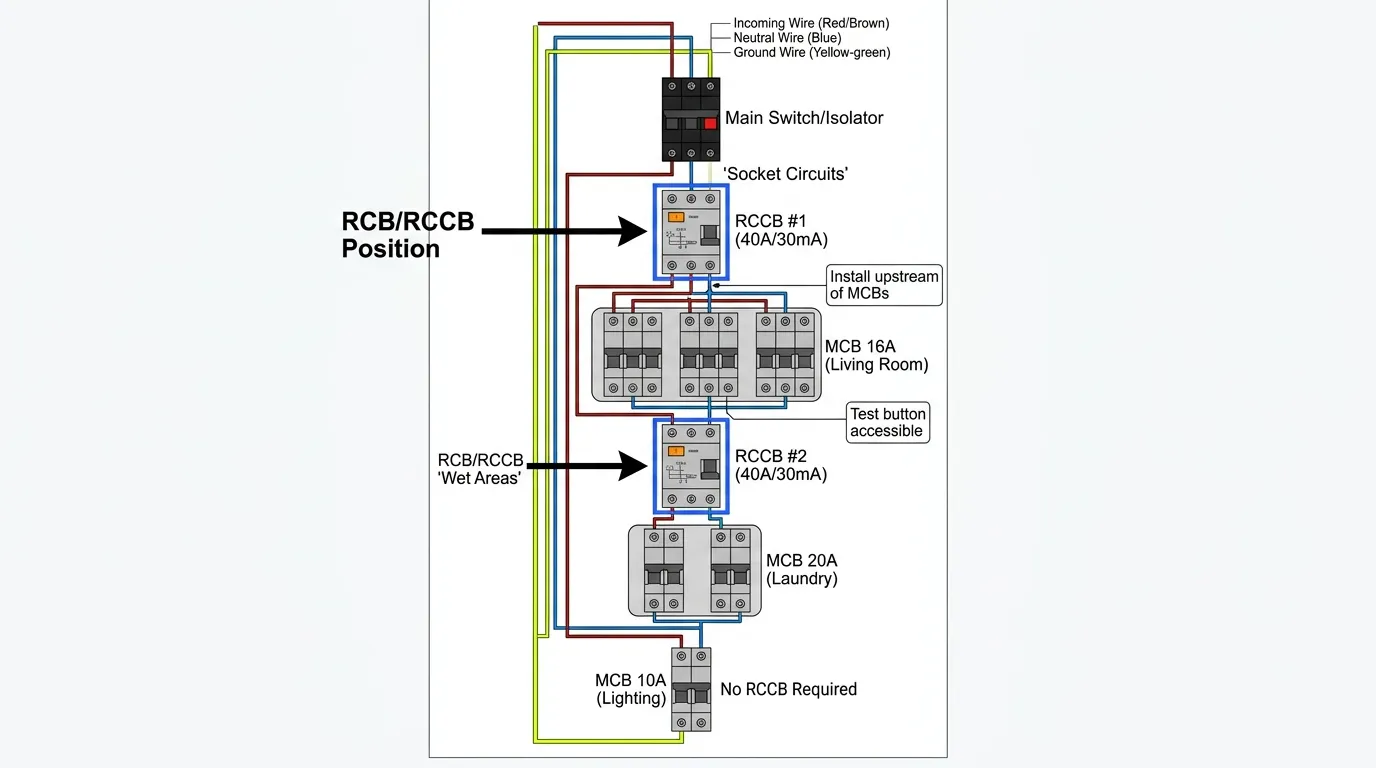

Konfigurasi instalasi RCCB tipikal:
Pasokan Utama → RCCB (mis., 40A, 30mA) → Beberapa MCB → Sirkuit IndividualRCBO: Proteksi Gabungan dalam Satu Perangkat
Sebuah RCBO (Residual Current Breaker with Overcurrent protection) menggabungkan proteksi arus sisa DAN proteksi arus lebih (fungsi MCB) dalam satu perangkat ringkas. Ini berarti mencakup:
- Proteksi kebocoran arus tanah (seperti RCCB)
- Proteksi beban lebih (seperti elemen termal MCB)
- Proteksi hubung singkat (seperti elemen magnetik MCB)
Konfigurasi instalasi RCBO yang umum:
Suplai Utama → RCBO Individual → Sirkuit IndividualUntuk perbandingan teknis terperinci termasuk kebutuhan ruang, analisis biaya, dan pertimbangan selektivitas, lihat Perbandingan RCBO vs RCCB dan MCB.
Perbandingan Perangkat: Cakupan Proteksi
| Istilah Perangkat | Proteksi Arus Residual | Perlindungan Kelebihan Beban | Perlindungan Hubung Singkat | Kasus Penggunaan Umum |
|---|---|---|---|---|
| RCB/RCCB | ✓ Ya | ✗ Tidak | ✗ Tidak | Proteksi grup untuk beberapa sirkuit – memerlukan MCB terpisah di hilir |
| RCBO | ✓ Ya | ✓ Ya | ✓ Ya | Proteksi sirkuit individual – solusi all-in-one, tidak memerlukan MCB terpisah |
| MCB | ✗ Tidak | ✓ Ya | ✓ Ya | Proteksi arus lebih saja – memerlukan RCCB terpisah di hulu untuk proteksi sengatan listrik |
Kapan Memilih RCCB vs RCBO
Pilih konfigurasi RCCB + MCB ketika:
- Melindungi beberapa sirkuit dengan satu perangkat arus sisa (hemat biaya untuk grup)
- Bekerja dengan instalasi yang sudah ada yang sudah memiliki MCB
- Ruang panel tidak terlalu terbatas
- Anda menginginkan pemecahan masalah yang disederhanakan (satu trip RCCB menunjukkan kebocoran di suatu tempat dalam grup)
Pilih konfigurasi RCBO ketika:
- Proteksi sirkuit individual diperlukan (selektivitas lebih baik – hanya sirkuit yang rusak yang trip)
- Ruang panel terbatas (RCBO lebih ringkas daripada kombinasi RCCB + MCB)
- Anda ingin meminimalkan trip yang mengganggu (kerusakan pada satu sirkuit tidak memengaruhi yang lain)
- Kode memerlukan proteksi khusus untuk sirkuit tertentu (misalnya, Sirkuit pengisi daya EV)
Untuk panduan pemilihan praktis, lihat cara memilih RCBO yang tepat.
Di Mana Perangkat Tipe RCB Diperlukan dan Digunakan?
Memahami Kepanjangan RCB menjadi lebih bermakna ketika Anda tahu di mana perangkat penyelamat jiwa ini sebenarnya diperlukan dan dipasang.
Lokasi yang Diwajibkan Kode (Persyaratan NEC dan IEC)
Kode listrik modern semakin mewajibkan proteksi arus sisa di area berisiko tinggi:
Instalasi perumahan:
- Sirkuit kamar mandi (semua outlet dan penerangan di dekat sumber air)
- Stop kontak meja dapur (dalam jarak 6 kaki dari wastafel)
- Stop kontak luar ruangan dan sirkuit penerangan
- Outlet garasi dan ruang bawah tanah yang belum selesai
- Sirkuit ruang cuci
- Peralatan kolam renang, spa, dan bak air panas
- Stasiun pengisian EV
Instalasi komersial dan industri:
- Outlet alat dan peralatan portabel di lokasi konstruksi
- Sirkuit lokasi luar ruangan dan basah
- Fasilitas perawatan kesehatan (area perawatan pasien)
- Bangunan pertanian (area kurungan ternak)
- Marina dan dermaga perahu
- Distribusi daya sementara
- Sistem PV surya (jika berlaku)
Untuk persyaratan kode NEC yang komprehensif, lihat kode NEC untuk kotak sambungan dan persyaratan perlindungan terkait.
Lokasi Instalasi Prioritas Tinggi
Bahkan jika tidak secara eksplisit diwajibkan, perlindungan RCB/RCCB sangat direkomendasikan untuk:
- Semua stop kontak dalam sistem pembumian TT (umum di daerah pedesaan)
- Sirkuit yang memasok peralatan Kelas I (peralatan berlapis logam dengan bagian konduktif yang terbuka)
- Peralatan portabel digunakan di luar ruangan atau di lokasi lembap
- Sirkuit di bangunan yang lebih tua dengan insulasi yang menua
- Sirkuit apa pun di mana peningkatan keamanan diinginkan
Contoh Aplikasi Dunia Nyata
Contoh perumahan:
Rumah modern yang khas mungkin memiliki:
- Satu RCCB 40A/30mA yang melindungi semua sirkuit stop kontak (area ruang keluarga, kamar tidur)
- Satu RCCB 40A/30mA yang melindungi sirkuit area basah (kamar mandi, dapur, binatu)
- Satu RCCB 63A/100mA yang melindungi sirkuit luar ruangan dan garasi
- Sirkuit penerangan mungkin hanya menggunakan MCB (meskipun beberapa kode sekarang memerlukan perlindungan RCD untuk semua sirkuit)
Contoh komersial:
Sebuah gedung perkantoran mungkin menggunakan:
- RCBO 20A/30mA individual untuk setiap sirkuit stop kontak area kantor
- RCCB 30mA untuk semua outlet penggunaan umum
- RCCB 100mA atau 300mA untuk alarm kebakaran dan penerangan darurat (untuk mencegah gangguan yang tidak diinginkan)
Untuk panduan terperinci tentang tata letak panel dan koordinasi proteksi, lihat kerangka kerja pemilihan perlindungan sirkuit kami.
Mengapa Proteksi RCB Penting: Perbedaan yang Menyelamatkan Jiwa
Pemutus arus lebih biasa (MCB atau MCCB) tidak dapat mendeteksi setiap kondisi kebocoran berbahaya. Itulah mengapa proteksi arus sisa tetap sangat penting dan semakin diamanatkan oleh kode keselamatan listrik di seluruh dunia.
Risiko Sengatan Listrik Tanpa Proteksi RCB
Pertimbangkan skenario ini: Anda menggunakan alat listrik dengan insulasi yang rusak. Casing logam menjadi bertegangan 230V, tetapi arus gangguan yang mengalir ke tanah melalui konduktor pembumian pelindung alat hanya 200mA—jauh di bawah ambang batas trip MCB 16A. MCB melihat ini sebagai operasi normal dan tidak trip.
Sekarang Anda menyentuh casing logam. Arus mengalir melalui tubuh Anda ke tanah. Hanya 30mA yang melintasi jantung dapat menyebabkan fibrilasi ventrikel dan kematian. MCB masih tidak akan trip karena 30mA tidak signifikan dibandingkan dengan rating 16A-nya.
Dengan RCB/RCCB (sensitivitas 30mA):
Saat gangguan terjadi (bahkan sebelum Anda menyentuh alat), RCCB mendeteksi kebocoran 200mA dan trip dalam 40 milidetik, memutus energi sirkuit dan mencegah skenario sengatan listrik sepenuhnya.
Inilah mengapa pemutus sirkuit saja tidak melindungi orang dan mengapa perangkat tipe RCB penting untuk perlindungan terhadap sengatan listrik.
Pencegahan Kebakaran Melalui Deteksi Gangguan Tanah
Arus bocor tanah yang persisten, bahkan serendah 300-500mA, dapat menghasilkan panas yang cukup pada sambungan yang buruk atau melalui jalur insulasi yang terkarbonisasi untuk menyulut bahan yang mudah terbakar di sekitarnya. Perangkat arus lebih tradisional tidak akan mendeteksi arus gangguan ini karena berada di bawah ambang batas beban berlebih.
Perangkat RCB/RCCB dengan rating 100mA atau 300mA memberikan perlindungan kebakaran dengan mendeteksi arus bocor berbahaya ini sebelum dapat menyebabkan penyalaan. Ini sangat penting dalam:
- Bangunan tua dengan insulasi kabel yang memburuk
- Bangunan pertanian dengan kerusakan kabel akibat hewan pengerat
- Instalasi luar ruangan yang terpapar kelembaban dan degradasi UV
- Lingkungan industri dengan kondisi yang keras
Untuk strategi perlindungan kebakaran terkait, lihat panduan perlindungan kebakaran kabinet listrik.
Masalah Umum Pemicuan RCB dan Solusi
Memahami Kepanjangan RCB juga berarti mengetahui cara memecahkan masalah umum dengan perangkat arus sisa:
| Masalah | Kemungkinan Penyebabnya | Solusi |
|---|---|---|
| Sering tersandung gangguan | Akumulasi kebocoran dari beberapa peralatan; sensitivitas terlalu tinggi untuk panjang sirkuit | Gunakan rating sensitivitas yang lebih tinggi (misalnya, 100mA alih-alih 30mA) untuk sirkuit panjang; pisahkan sirkuit untuk mengurangi kebocoran kumulatif; periksa masuknya kelembaban |
| Tidak mau direset setelah trip | Gangguan tanah persisten pada peralatan atau kabel yang terhubung | Putuskan sambungan beban satu per satu untuk mengidentifikasi peralatan yang rusak; gunakan penguji resistansi isolasi untuk memeriksa kabel |
| Tidak trip saat tombol uji ditekan | Kegagalan perangkat; macet mekanis; kehilangan tegangan pegas | Ganti segera—perangkat tidak memberikan perlindungan; jangan pernah mengandalkan RCD yang gagal |
| Trip segera setelah diberi energi | Arus masuk tinggi dari beban kapasitif; gangguan N-E di hilir | Periksa gangguan netral-tanah; gunakan RCD yang ditunda waktu atau Tipe B untuk sirkuit dengan penggerak kecepatan variabel atau beban elektronik |
| Trip acak selama badai | Arus lonjakan dari sambaran petir di dekatnya | Memasang perangkat proteksi lonjakan arus (SPD) di hulu RCCB; pastikan pembumian yang tepat |
Untuk prosedur pemecahan masalah terperinci, lihat cara memeriksa fungsionalitas RCCB.
Cara Memilih Perangkat yang Tepat Setelah Mempelajari Bentuk Penuh RCB
Jika Anda memulai dengan pertanyaan “apa itu Kepanjangan RCB?”, Anda sekarang diperlengkapi untuk membuat keputusan yang tepat. Tetapi langkah selanjutnya yang berguna adalah menentukan nama perangkat atau produk spesifik mana yang sebenarnya Anda butuhkan untuk aplikasi Anda.
Matriks Keputusan Seleksi
| Jika Kebutuhan Nyata Anda Adalah… | Anda Harus Menentukan… | Pertimbangan Utama |
|---|---|---|
| Memahami akronim saja | Bentuk Penuh RCB / Penjelasan keluarga RCD | Tujuan pendidikan – tidak diperlukan pengadaan |
| Perlindungan kebocoran saja (dengan MCB yang ada) | RCCB (sensitivitas spesifik: 30mA, 100mA, dll.) | Paling hemat biaya untuk melindungi beberapa sirkuit; membutuhkan MCB terpisah |
| Kebocoran PLUS perlindungan beban berlebih dalam satu perangkat | RCBO (tentukan rating In dan IΔn) | Hemat ruang; selektivitas yang lebih baik; biaya lebih tinggi per sirkuit |
| Perlindungan beban berlebih atau hubung singkat saja | MCB (tanpa perlindungan arus sisa) | TIDAK memberikan perlindungan sengatan listrik – harus dikombinasikan dengan RCCB di hulu |
| Perlindungan sengatan listrik portabel | Adaptor RCD / GFCI portabel | Perlindungan sementara untuk perkakas listrik dan peralatan |
Parameter Pemilihan Kritis
Saat menentukan RCB/RCCB/RCBO, Anda harus menentukan:
- Arus operasi sisa terukur (IΔn): 10mA, 30mA, 100mA, 300mA
- 10mA: Perlindungan yang ditingkatkan (medis, aplikasi khusus)
- 30mA: Perlindungan pribadi standar (diperlukan untuk stop kontak)
- 100mA: Perlindungan kebakaran / pengurangan gangguan tersandung
- 300mA: Perlindungan kebakaran saja (bukan untuk perlindungan kejut listrik)
- Arus terukur (In): Harus melebihi arus beban maksimum yang diharapkan
- Nilai umum: 25A, 40A, 63A, 80A, 100A
- Tipe (sensitivitas bentuk gelombang):
- Tipe AC: Hanya mendeteksi arus sisa sinusoidal AC (sedang dihapus secara bertahap)
- Tipe A: Mendeteksi arus sisa AC + DC berdenyut (minimum untuk peralatan modern)
- Tipe B: Mendeteksi AC + DC berdenyut + DC halus (diperlukan untuk Pengisi daya EV, VFD, inverter surya)
- Tipe F: Tipe A yang ditingkatkan dengan kekebalan terhadap komponen frekuensi tinggi
- Jumlah tiang: 2-pole (1P+N) untuk satu fase, 4-pole (3P+N) untuk tiga fase
Untuk panduan pemilihan yang komprehensif, lihat cara memilih sensitivitas RCCB yang tepat.
Praktik Terbaik Pemasangan dan Pemeliharaan
Memahami Kepanjangan RCB tidak lengkap tanpa mengetahui prosedur instalasi dan pemeliharaan yang tepat:
Panduan Instalasi
- Pasang RCCB di sisi beban isolator utama tetapi di hulu MCB sirkuit
- Pastikan pemisahan netral-arde yang tepat di hilir RCCB (tidak ada ikatan N-E)
- Verifikasi koneksi fase dan netral yang benar (koneksi terbalik dapat menyebabkan malfungsi)
- Pertahankan jarak yang memadai sesuai NEC 110.26 persyaratan
- Beri label sirkuit dengan jelas untuk memfasilitasi pemecahan masalah
- Uji operasi menggunakan tombol uji bawaan sebelum memberi energi pada beban
Untuk panduan instalasi panel terperinci, lihat cara membumikan panel listrik.
Jadwal Pemeliharaan dan Pengujian
| Pengujian/Inspeksi | Frekuensi | Prosedur |
|---|---|---|
| Operasi tombol uji | Bulanan (perumahan), Mingguan (komersial/industri) | Tekan tombol uji – perangkat harus tersandung segera; setel ulang dan verifikasi operasi normal |
| Pengujian ketahanan isolasi | Setiap tahun atau setelah pekerjaan listrik apa pun | Putuskan sambungan beban; ukur resistansi isolasi sirkuit yang dilindungi; harus melebihi 1MΩ |
| Verifikasi waktu perjalanan | Setiap 2-3 tahun atau sesuai rekomendasi pabrikan | Gunakan penguji RCD untuk memverifikasi waktu trip pada 1× IΔn (seharusnya <300ms) dan 5× IΔn (seharusnya <40ms) |
| Inspeksi visual | Setiap tahun | Periksa tanda-tanda panas berlebih, kerusakan, korosi; verifikasi koneksi yang kencang; periksa masuknya kelembapan |
Untuk prosedur pemeliharaan terperinci, lihat cara memeriksa panduan pemeliharaan fungsionalitas RCCB.
Memahami Perangkat Perlindungan Listrik Terkait
Sekarang setelah Anda memahami Kepanjangan RCB, ada baiknya untuk melihat bagaimana perlindungan arus sisa cocok dengan ekosistem keselamatan listrik yang lebih luas:
Keluarga Perangkat Perlindungan Lengkap
- MCB (Pemutus Sirkuit Mini) – Perlindungan arus lebih untuk sirkuit hingga 125A
- MCCB (Molded Case Circuit Breaker) – Perlindungan arus lebih untuk sirkuit 100A-1600A
- RCCB (Pemutus Sirkuit Arus Sisa) – Perlindungan kebocoran bumi saja
- RCBO – Perlindungan arus sisa dan arus lebih gabungan
- AFCI (Pemutus Sirkuit Gangguan Busur Api) – Mendeteksi kondisi busur api yang berbahaya
- AFDD (Perangkat Deteksi Kerusakan Busur Api) – IEC setara dengan AFCI
- SPD (Perangkat Perlindungan Lonjakan Arus) – Melindungi terhadap transien tegangan dan lonjakan petir
Untuk perbandingan komprehensif dari semua perangkat ini, lihat perbedaan antara MCB, MCCB, RCB, RCD, RCCB, dan RCBO.
Strategi Koordinasi Perlindungan
Instalasi listrik yang dirancang dengan benar menggunakan beberapa lapisan perlindungan:
- Perlindungan lonjakan arus – SPD di pintu masuk layanan dan peralatan sensitif
- Proteksi arus berlebih – MCB atau MCCB untuk semua sirkuit
- Perlindungan arus sisa – RCCB atau RCBO untuk perlindungan kejut dan kebakaran
- Proteksi gangguan busur – AFCI/AFDD di mana diperlukan oleh kode
- Perlindungan peralatan – Pemutus sirkuit pelindung motor, relai kelebihan beban termal
Untuk strategi koordinasi terperinci, lihat kerangka kerja pemilihan perlindungan sirkuit kami.
Standar dan Sertifikasi untuk Perangkat RCB/RCCB
Saat menentukan atau membeli perangkat berdasarkan pemahaman Anda tentang Kepanjangan RCB, pastikan mereka memenuhi standar yang relevan:
Standar Internasional
- IEC 61008-1 – Pemutus sirkuit yang dioperasikan arus sisa tanpa perlindungan arus lebih integral (RCCB)
- IEC 61009-1 – Pemutus sirkuit yang dioperasikan arus sisa dengan perlindungan arus lebih integral (RCBO)
- IEC 60755 – Persyaratan umum untuk perangkat pelindung arus sisa
- IEC 62606 – Persyaratan umum untuk perangkat deteksi kerusakan busur api (AFDD)
Untuk persyaratan standar terperinci, lihat Penjelasan persyaratan RCCB standar IEC 61008-1.
Standar Amerika Utara
- UL 943 – Pemutus Sirkuit Arus-Sisa Tanah (Ground-Fault Circuit Interrupters/GFCIs)
- UL 1053 – Peralatan Pendeteksi dan Relai Arus-Sisa Tanah (Ground-Fault Sensing and Relaying Equipment)
- NFPA 70 (NEC) – Persyaratan Kode Kelistrikan Nasional untuk proteksi GFCI
Untuk korespondensi terminologi antar sistem, lihat Korespondensi terminologi NEC vs IEC.
Variasi Regional
- GFCI (Pemutus Sirkuit Gangguan Tanah) – Istilah Amerika Utara, pada dasarnya setara dengan RCD/RCCB
- RCD (Perangkat Arus Sisa) – Inggris, Australia, negara-negara IEC
- RCCB/RCBO – Penunjukan produk IEC yang tepat
- Pemutus Sirkuit Kebocoran Tanah (Earth Leakage Circuit Breaker/ELCB) – Istilah lama, sebagian besar sudah usang
Untuk perbandingan terperinci, lihat Perbedaan pemutus RCD vs GFCI dan perbedaan antara RCCB dan ELCB.
Pertanyaan yang Sering Diajukan Tentang Bentuk Penuh RCB
Apa Bentuk Penuh RCB?
The Kepanjangan RCB adalah Residual Current Breaker (Pemutus Arus Sisa). Ini adalah perangkat keselamatan listrik yang dirancang untuk melindungi dari sengatan listrik dan kebakaran listrik dengan mendeteksi arus bocor (arus sisa) dan memutuskan sirkuit ketika tingkat berbahaya terdeteksi.
Apa Bentuk Penuh RCB dalam Kelistrikan?
Dalam sistem kelistrikan, Kepanjangan RCB dalam Kelistrikan berarti Residual Current Breaker (Pemutus Arus Sisa)—istilah perangkat yang terkait dengan proteksi arus sisa atau kebocoran tanah. Ini memantau keseimbangan antara arus keluar dan kembali, memutus ketika ketidakseimbangan menunjukkan kondisi kebocoran yang berpotensi berbahaya.
Apakah RCB sama dengan RCCB?
Tidak selalu dalam terminologi yang ketat. Dalam penggunaan sehari-hari, beberapa orang menggunakan RCB secara longgar sebagai istilah generik, tetapi RCCB (Pemutus Sirkuit Arus Sisa) adalah istilah produk yang lebih tepat dalam katalog modern, spesifikasi teknis, dan standar IEC. Saat menentukan peralatan, selalu gunakan RCCB untuk kejelasan.
Apakah RCB sama dengan RCD?
Tidak persis. RCD (Perangkat Arus Sisa) biasanya merupakan istilah kategori IEC yang lebih luas yang mencakup semua jenis perangkat proteksi arus sisa, sementara RCB adalah akronim yang lebih spesifik (meskipun terkadang informal) yang digunakan dalam beberapa konteks untuk proteksi pemutus arus sisa. RCD adalah istilah payung yang lebih disukai dalam standar teknis.
Apa perbedaan antara RCB dan MCB?
Sebuah RCB/RCCB berfokus pada pendeteksian kebocoran atau arus sisa (biasanya 10-300mA) untuk mencegah sengatan listrik dan kebakaran akibat gangguan tanah, sedangkan MCB (Pemutus Sirkuit Mini) berfokus pada proteksi arus lebih (kelebihan beban dan hubung singkat, biasanya 6-125A). Mereka melayani fungsi proteksi yang berbeda dan biasanya digunakan bersama untuk proteksi sirkuit lengkap.
Apakah RCBO lebih baik dari RCB/RCCB?
Itu tergantung pada aplikasinya. Sebuah RCBO menggabungkan proteksi arus sisa dengan proteksi arus lebih dalam satu perangkat, membuatnya lebih nyaman dan hemat ruang. Namun, RCCB lebih hemat biaya saat melindungi beberapa sirkuit dengan satu perangkat. Pilihan yang tepat tergantung pada tujuan proteksi, ruang panel, batasan biaya, dan persyaratan selektivitas.
Peringkat sensitivitas apa yang harus saya pilih untuk RCB/RCCB?
- 10mA – Proteksi yang ditingkatkan untuk lokasi medis dan aplikasi khusus
- 30mA – Standar untuk proteksi sengatan pribadi (diperlukan untuk stop kontak dan area basah)
- 100mA – Proteksi kebakaran dengan pengurangan gangguan pemutusan (cocok untuk sirkuit panjang)
- 300mA – Proteksi kebakaran saja, tidak cocok untuk proteksi sengatan langsung
Untuk panduan pemilihan terperinci, lihat cara memilih sensitivitas RCCB yang tepat.
Bisakah saya menggunakan RCCB 3-fasa untuk sirkuit 1-fasa?
Ya, tetapi itu tidak hemat biaya. RCCB 4-kutub (3P+N) dapat melindungi sirkuit 1-fasa, tetapi Anda membayar untuk kutub yang tidak digunakan. Lebih baik menggunakan RCCB 2-kutub (1P+N) untuk aplikasi 1-fasa. Untuk pertanyaan terkait, lihat bisakah Anda menggunakan MCCB 3-fasa untuk 1-fasa.
Seberapa sering saya harus menguji RCB/RCCB saya?
Tekan tombol uji bulanan untuk instalasi perumahan dan mingguan untuk instalasi komersial/industri. Pengujian waktu trip profesional harus dilakukan setiap 2-3 tahun atau sesuai rekomendasi pabrikan. Untuk prosedur terperinci, lihat cara memeriksa fungsionalitas RCCB.
Mengapa RCB/RCCB saya terus trip?
Penyebab umumnya meliputi:
- Peralatan rusak dengan kebocoran tanah
- Isolasi kabel rusak
- Masuknya kelembaban dalam sirkuit luar ruangan
- Akumulasi kebocoran dari beberapa peralatan
- Koneksi netral-tanah yang salah
- Sensitivitas perangkat terlalu tinggi untuk karakteristik sirkuit
Untuk panduan pemecahan masalah, lihat Panduan gangguan pemutusan RCD 40A vs 63A.
Apa perbedaan antara RCCB Tipe A, Tipe B, dan Tipe AC?
- Tipe AC – Hanya mendeteksi arus sisa sinusoidal AC (standar minimum, sedang dihapus secara bertahap)
- Tipe A – Mendeteksi arus sisa AC + DC berdenyut (minimum untuk peralatan modern dengan kontrol elektronik)
- Tipe B – Mendeteksi arus sisa AC + DC berdenyut + DC halus (diperlukan untuk pengisi daya EV, VFD, inverter surya)
- Tipe F – Tipe A yang ditingkatkan dengan kekebalan frekuensi tinggi
Untuk aplikasi pengisian daya EV, lihat RCCB pengisian EV Tipe B vs Tipe F vs Tipe EV.
Kesimpulan: Di Luar Bentuk Penuh RCB
Memahami bahwa Kepanjangan RCB berarti Residual Current Breaker (Pemutus Arus Sisa) hanyalah titik awal. Nilai sebenarnya berasal dari pemahaman:
- Bagaimana RCB bekerja – Mendeteksi ketidakseimbangan arus untuk mencegah sengatan listrik dan kebakaran
- Perbedaan terminologi – RCB vs RCD vs RCCB vs RCBO dan kapan menggunakan setiap istilah
- Prinsip-prinsip perlindungan – Mengapa RCB melengkapi tetapi tidak menggantikan MCB
- Kriteria pemilihan – Memilih sensitivitas, tipe, dan konfigurasi yang tepat untuk aplikasi Anda
- Persyaratan pemasangan – Penempatan, pemasangan kabel, dan prosedur pengujian yang benar
- Praktik pemeliharaan – Pengujian dan inspeksi rutin untuk memastikan perlindungan berkelanjutan
Perlindungan arus sisa bukanlah opsional—ini adalah sistem keselamatan jiwa yang penting yang mencegah sengatan listrik dan kebakaran listrik. Baik Anda seorang ahli listrik, insinyur, manajer fasilitas, atau pemilik rumah, memahami Kepanjangan RCB dan implikasi praktisnya memberdayakan Anda untuk membuat keputusan yang tepat tentang keselamatan listrik.
Untuk pendidikan berkelanjutan dan panduan teknis terperinci tentang perangkat perlindungan listrik, jelajahi perpustakaan artikel lengkap kami tentang pemutus sirkuit, koordinasi proteksidan sistem keselamatan listrik.
Tentang VIOX Electric
VIOX adalah produsen terkemuka perangkat perlindungan listrik tegangan rendah, termasuk MCB, MCCB, RCCB, RCBO, dan solusi distribusi lengkap. Dengan pengalaman industri lebih dari 12 tahun, kami menyediakan komponen listrik bersertifikasi berkualitas tinggi untuk aplikasi perumahan, komersial, dan industri di seluruh dunia.
Sumber Daya Terkait:
