Besi murni elektromagnetik dan baja karbon rendah biasa keduanya dapat membawa fluks magnetik. Perbedaannya adalah apa yang dikendalikan oleh spesifikasi material. Tingkat besi magnetik dipilih ketika koersivitas rendah dan perilaku magnet lunak yang berulang penting; tingkat baja karbon rendah struktural tidak, dengan sendirinya, menjamin sifat magnetik tersebut. Pilihan mana pun saja tidak menentukan kapan pemutus sirkuit trip atau apakah sebuah angker terlepas. Komponen jadi, celah udara, kumparan, pegas, dan kondisi pengujian juga harus dipertimbangkan.
Perbedaan ini penting pada yoka magnetik, inti, dan angker dari pelepas pemutus sirkuit, serta pada relai dan kontaktor. Untuk urutan operasi lengkap MCB, lihat cara kerja MCB. Di sini pertanyaannya lebih sempit: apa untungnya bahan magnetik, dan kapan baja biasa sudah cukup?
| Pertanyaan | Besi murni elektromagnetik | Baja struktural karbon rendah biasa |
|---|---|---|
| Apa yang terutama ditentukan oleh tingkatan (grade)? | Perilaku magnet lunak di bawah kondisi pengujian dan pemrosesan yang dinyatakan. | Sifat kimia dan material struktural; perilaku magnetik memerlukan definisi terpisah. |
| Mengapa seorang desainer menggunakannya? | Untuk mengontrol respons magnetik dan mengurangi efek penahanan magnetik sisa dalam mekanisme yang sensitif dan berulang. | Untuk menggabungkan jalur kembali magnetik dengan persyaratan struktural dan fabrikasi ketika kinerja tingkat perangkat mengizinkan. |
| Dapatkah grade saja memprediksi penarikan atau pelepasan? | TIDAK. | TIDAK. |
“Besi murni” adalah penamaan material magnetik, bukan janji tanpa pengotor
Istilah besi murni elektromagnetik menggambarkan besi dengan residu rendah yang diproduksi secara komersial yang digunakan untuk aplikasi magnet lunak. Ini bukan besi unsur murni secara kimia. Di Tiongkok, GB/T 6983-2022, Besi magnet, adalah standar tingkatan yang relevan untuk besi magnetik seri DT4. Sebaliknya, GB/T 699-2015, Baja struktur karbon berkualitas, mencakup tingkatan seperti baja 08, 10, dan 20. Ini adalah jalur spesifikasi yang berbeda, bukan nama yang dapat dipertukarkan untuk perilaku magnetik terkontrol yang sama.
Perbedaan rekayasa yang berguna bukanlah bahwa baja karbon rendah “tidak dapat menghantarkan magnetisme.” Baja tersebut dapat. Perbedaannya adalah bahwa pesanan pembelian yang menyebutkan tingkatan struktural saja tidak menetapkan batas koersivitas, kurva B–H, atau hasil penarikan dan pelepasan komponen jadi. Persyaratan tersebut harus ditambahkan dan diverifikasi jika respons magnetik komponen sangat penting. Baja tingkatan 10 Tiongkok juga tidak boleh diperlakukan secara diam-diam sebagai padanan persis dari AISI 1010: bandingkan standar material aktual dan kondisi pesanan sebelum melakukan substitusi.
Apa sebenarnya yang ditingkatkan oleh DT4, DT4A, DT4E, dan DT4C?
Tingkatan seri DT4 membuat spesifikasi magnet lunak semakin ketat. Nilai-nilai berikut adalah perbandingan tingkatan yang disediakan dari GB/T 6983-2022; mereka menjelaskan spesimen uji standar dan kondisi yang ditentukan, tidak perilaku terukur dari pemutus sirkuit yang dirakit atau produk VIOX.
| Tingkatan | Medan koersif maksimum, Hc | Permeabilitas maksimum terdaftar minimum, μmax |
|---|---|---|
| DT4 | 80 A/m | 0,0088 H/m |
| DT4A | 60 A/m | 0,0100 H/m |
| DT4E | 48 A/m | 0,0113 H/m |
| DT4C | 32 A/m | 0,0151 H/m |
Catatan pembelian: Periksa edisi yang tepat, bentuk produk, kondisi pengujian, dan persyaratan pesanan yang disepakati. Berdasarkan standar 2022, tidak semua nilai magnetik yang ditabelkan harus diasumsikan sebagai uji penerimaan rutin untuk setiap pengiriman; minta hasil pengujian yang relevan secara eksplisit di mana hal itu mengontrol penerimaan desain. Teks standar resmi, daripada tabel ringkas ini, mengatur pesanan.
Koersivitas, Hc, adalah medan magnet terbalik yang diperlukan untuk mengembalikan induksi ke nol setelah riwayat magnetisasi yang ditentukan. Nilai yang lebih rendah berguna ketika magnetisasi sisa dapat berkontribusi pada lengket, tetapi tidak menjamin angker akan terlepas. Remanensi, geometri muka kutub, celah udara sisa, gaya pegas balik, gesekan, pelapisan, dan toleransi manufaktur juga memengaruhi hasil. IEC 60404-7 mendefinisikan metode pengukuran koersivitas dalam kondisi yang ditentukan; pengujian pelepasan perangkat menjawab pertanyaan yang berbeda.
Permeabilitas maksimum, μmax, adalah permeabilitas puncak yang dicapai pada kurva magnetisasi terukur. Ini belum tentu permeabilitas pada titik operasi aktual perangkat. Dalam tabel, minimum DT4C yang terdaftar sekitar 72% lebih tinggi dari DT4, sementara batas koersivitasnya 60% lebih rendah. Tidak ada persentase yang merupakan prediksi peningkatan sensitivitas trip atau waktu pelepasan.
Akhirnya, nilai induksi magnetik yang ditentukan pada kekuatan medan yang dinyatakan—seperti B pada H tertentu—adalah titik pada kurva magnetisasi. Seharusnya tidak diberi label ulang sebagai induksi saturasi kecuali jika pengukuran yang relevan benar-benar menetapkan saturasi. Hal ini penting ketika seseorang berpendapat bahwa dua baja setara karena keduanya menunjukkan “B tinggi” pada medan terapan yang kuat: respons medan rendah dan riwayat magnetik mereka mungkin masih berbeda.

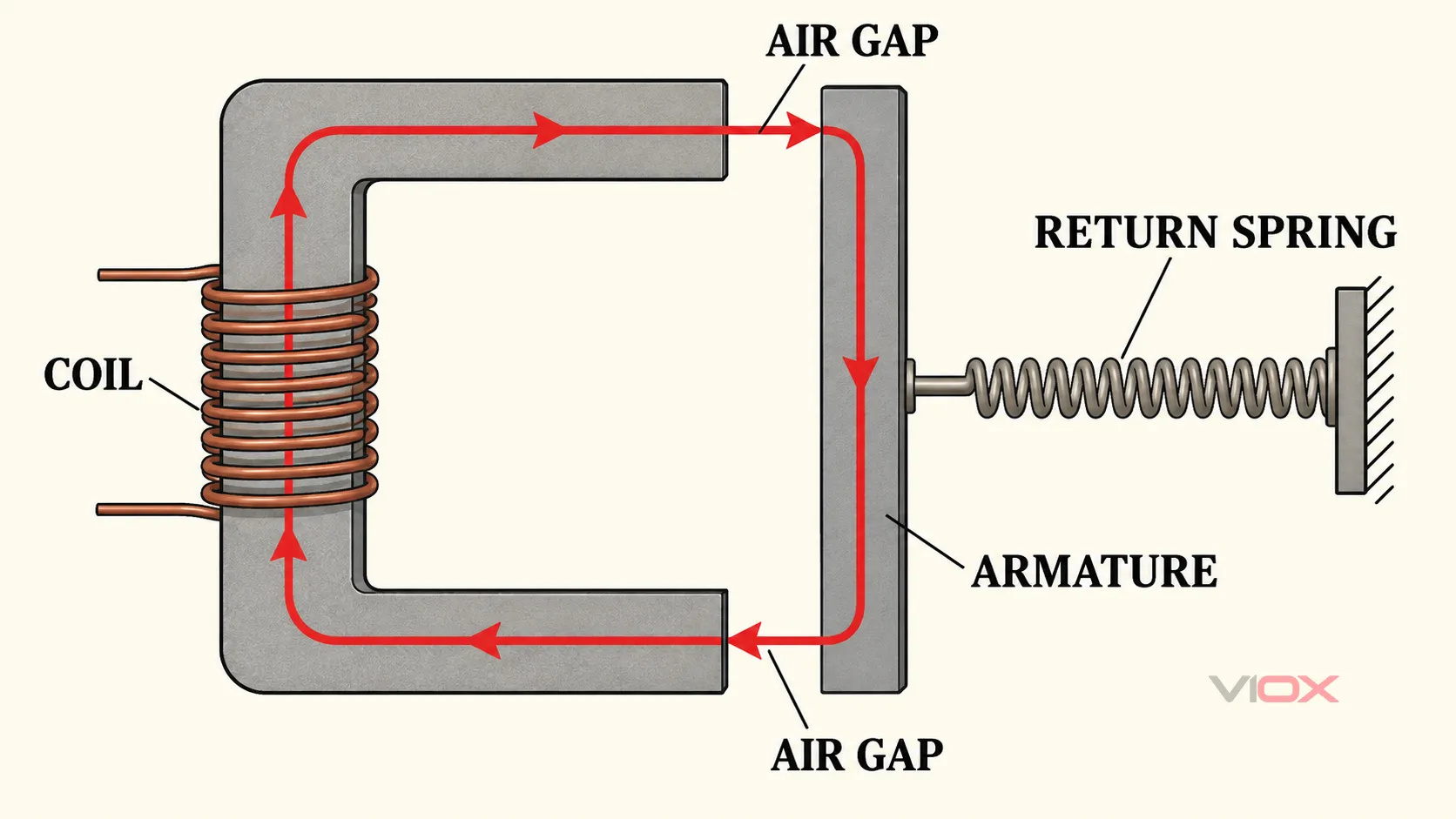

Jalur magnetik konseptual; bukan gambar pemutus sirkuit VIOX tertentu atau koneksi pengkabelan.
Mengapa material yang lebih baik mungkin tidak menghasilkan pemutus sirkuit yang secara proporsional lebih baik
Sirkuit magnetik yang disederhanakan memiliki kumparan yang memasok gaya gerak magnet, jalur feromagnetik, dan biasanya celah udara ke angker yang bergerak. Fluks bergantung pada total reluktansi magnetik, bukan hanya pada material inti:
Fluks magnetik ≈ putaran ampere kumparan ÷ (reluktansi jalur besi + reluktansi celah udara)Karena udara memiliki permeabilitas yang jauh lebih rendah daripada besi magnet lunak, bahkan celah kecil pun dapat mendominasi totalnya. Catatan pengajaran sirkuit magnetik MIT memodelkan jalur besi dan celah sebagai reluktansi terpisah. Oleh karena itu, peningkatan permeabilitas maksimum laboratorium material dapat memiliki efek yang jauh lebih kecil pada fluks atau gaya rakitan daripada yang disarankan oleh rasio utamanya, tergantung pada geometri dan titik operasi.
Sisi mekanis sama pentingnya. Trip magnetik harus menciptakan gaya yang cukup, pada rentang perjalanan dan arus yang relevan, untuk menggerakkan angkernya dan melepaskan kait. Saat kembali, gaya magnet sisa harus turun di bawah apa yang dapat diatasi oleh pegas dan mekanisme. Mengganti DT4C dengan DT4—atau besi magnetik dengan baja karbon rendah—tanpa memeriksa permukaan kutub, celah, koil, pegas, dan rakitan lengkap dapat sedikit mengubah, atau dapat mengubah karakteristik yang salah. Ini adalah inferensi desain, bukan klaim pengujian spesifik produk.
Untuk pemutus sirkuit miniatur, pelepas magnetik merespons dengan cepat ketika arus berlebih memasuki rentang pickup instannya, biasanya selama hubung singkat tetapi berpotensi juga selama lonjakan arus tinggi. Ini adalah masalah aktuasi durasi pendek, bukan tugas yang sama dengan elektromagnet AC yang terus-menerus diberi energi. Lihat diskusi kualitas manufaktur MCB untuk konteks perakitan dan verifikasi yang lebih luas.
DC, pengalihan berulang, dan eksitasi AC bukanlah satu keputusan material
Tugas magnetik mengubah properti mana yang paling layak mendapat perhatian:
| Tugas dalam perangkat | Pertanyaan tingkat material dan komponen yang perlu dijawab |
|---|---|
| Pelepasan magnetik pemutus sirkuit durasi pendek | Apakah gaya magnet cukup pada rentang pickup yang diperlukan, dan apakah mekanisme dapat diatur ulang dengan andal setelah operasi dan penuaan? |
| Relai atau kontaktor dengan tarikan dan pelepasan berulang | Apakah gaya tarik masuk, tahan, lepas, pemanasan, dan gaya tahan sisa dapat diterima di seluruh kondisi tegangan dan suhu yang ditentukan? |
| Medan magnet yang bergantian secara terus-menerus | Berapa kerugian, pemanasan, kebisingan, dan persyaratan material atau laminasi pada frekuensi dan bentuk gelombang fluks aktual? |
Baja silikon laminasi sering digunakan di mana fluks bolak-balik membuat kerugian arus eddy menjadi penting, tetapi “50/60 Hz berarti baja silikon” bukanlah aturan universal untuk setiap aktuator kecil. Sebaliknya, grade DT4 yang dipilih dari tabel magnet lunak DC tidak secara otomatis menetapkan kinerja kerugian AC. IEC 60404-6 menyediakan metode pengujian medan bolak-balik untuk material magnet lunak dalam cakupannya (yang mengecualikan baja listrik dan ferit lunak); kinerja AC tidak boleh disimpulkan dari nomor koersivitas DC. Pemilihan akhir spesifik untuk perangkat dan tugas.
Tentukan material, komponen jadi, dan mekanisme lengkap
Untuk perubahan desain atau perbandingan pemasok, gunakan tiga tingkat bukti daripada satu label nilai:
- Bukti material: standar dan edisi yang tepat, tingkatan, bentuk produk, kondisi pengiriman, laporan kimia jika relevan, dan pengujian magnetik yang secara eksplisit disyaratkan. Nyatakan apakah hasil untuk spesimen laboratorium, stok masuk, atau komponen jadi.
- Bukti komponen jadi: gambar dan toleransi untuk jalur fluks dan permukaan kutub; riwayat pemesinan, stamping, atau pembentukan; perlakuan permukaan; dan kondisi perlakuan panas di mana sifat magnetik akan diperiksa. Anil spesimen yang direkomendasikan standar tidak boleh disajikan sebagai siklus produksi wajib untuk setiap komponen.
- Bukti perangkat: spesifikasi koil dan pegas, celah kerja dan sisa, perilaku penjemputan dan pelepasan, pengulangan, kondisi suhu dan penuaan, serta pengujian standar produk yang berlaku. Sertifikat untuk besi mentah tidak mensertifikasi pemutus sirkuit yang dirakit.

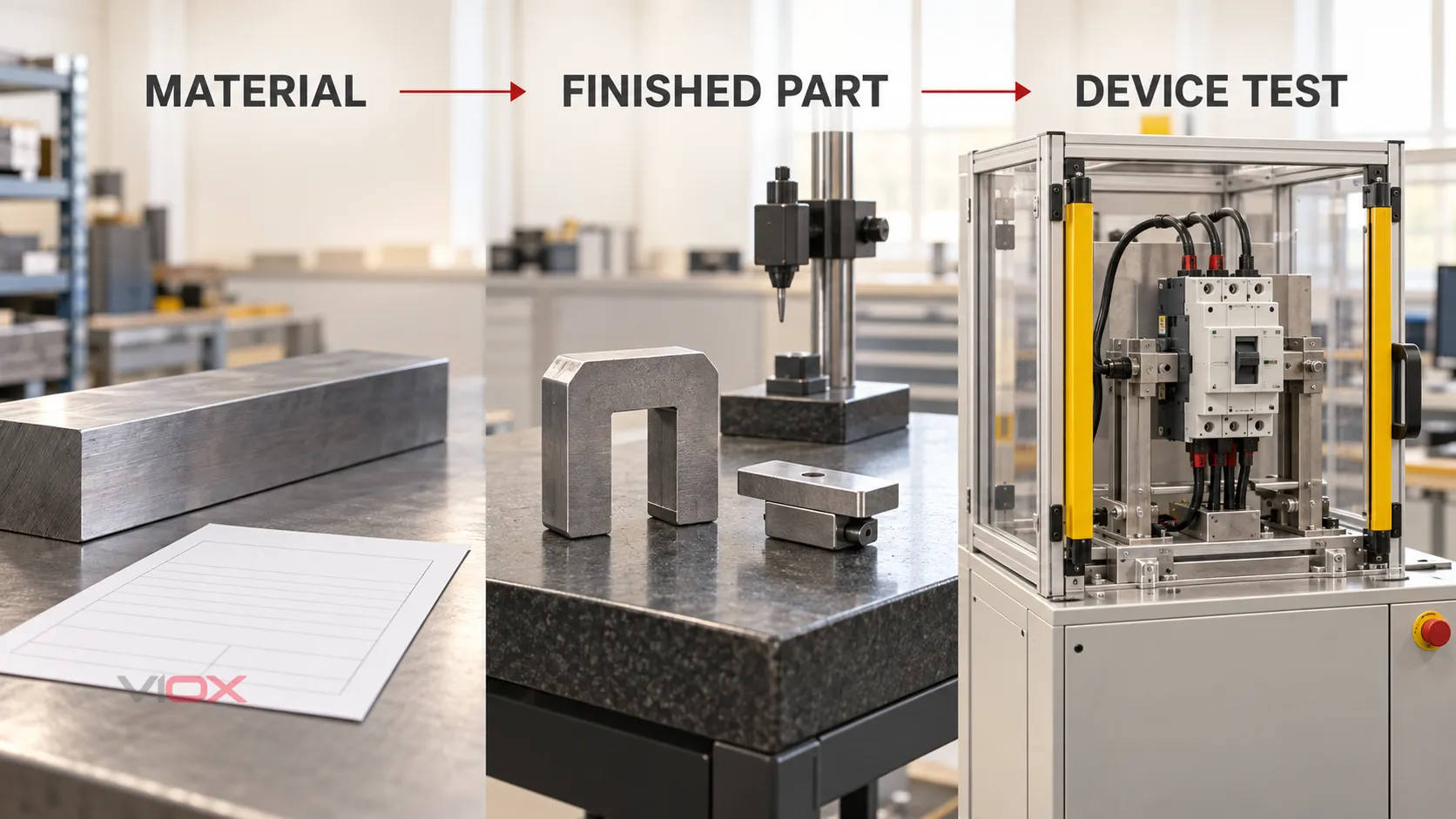

Urutan verifikasi ilustratif, bukan foto produksi VIOX atau hasil pengujian yang terdokumentasi.
Misalkan pemasok mengusulkan penggantian angker besi-magnet yang ditentukan dengan baja 10. Tanggapan yang tepat bukanlah penolakan atau persetujuan otomatis. Tanyakan properti magnetik apa yang diperlukan dalam kondisi suku cadang jadi, apakah perubahan tersebut mengubah geometri muka kutub atau celah sisa, dan apakah perangkat lengkap masih memenuhi kriteria penjemputan, pelepasan, dan pengulangannya. Jika gambar yang ada hanya bertuliskan “baja 10,” sebaliknya juga berlaku: grade DT yang terlihat lebih baik tidak membuktikan bahwa pengganti yang belum diuji setara.
Untuk evaluasi MCB aktual daripada kupon material, mulailah dengan keluarga produk MCB VIOX dan minta dokumentasi teknis model yang tepat serta bukti pengujian yang berlaku. Jangan menyimpulkan material inti model VIOX tertentu dari perbandingan edukatif ini.
Intinya
Besi murni elektromagnetik memberikan cara untuk menentukan dan memverifikasi properti magnet lunak yang tidak dijamin oleh penunjukan baja struktural karbon rendah biasa. Hal itu dapat berarti untuk aktuasi dan pelepasan yang sensitif dan dapat diulang. Tetapi koersivitas yang lebih rendah atau permeabilitas maksimum yang lebih tinggi adalah keuntungan tingkat material, bukan janji kinerja tingkat pemutus sirkuit. Pilih dengan mempertimbangkan tugas magnetik yang dimaksud, lalu validasi suku cadang jadi dan mekanisme yang dirakit.
Sumber dan dasar teknis
- GB/T 6983-2022, Besi magnet — catatan standar nasional resmi
- GB/T 699-2015, Baja struktur karbon berkualitas — catatan standar nasional resmi
- IEC 60404-7, metode pengukuran koersivitas
- IEC 60404-6, pengukuran dalam kondisi medan bolak-balik
- MIT OpenCourseWare, dasar-dasar sirkuit magnetik dan reluktansi celah udara
