Ha az elektromos motorok és a nagy teljesítményű elektromos terhelések vezérléséről van szó, a választás a kontaktor és egy motorindító jelentősen befolyásolhatja a berendezés biztonságát, a működési hatékonyságot és a hosszú távú költségeket. Bár ezek az eszközök hasonlóak lehetnek, különböző célokat szolgálnak az ipari elektromos rendszerekben.
A címen. A VIOX Electric, vezető B2B elektromos berendezés gyártóként tisztában vagyunk azzal, hogy a megfelelő alkatrész kiválasztása kritikus a rendszer megbízhatósága szempontjából. Ez az átfogó útmutató lebontja a kontaktorok és a motorindítók közötti alapvető különbségeket, segítve a mérnököket, villanyszerelőket és beszerzési szakembereket abban, hogy megalapozott döntéseket hozzanak alkalmazásaikhoz.
Mi az a kontaktor? Az alapok megértése
A kontaktor egy elektromosan működtetett kapcsoló eszköz, amelyet nagy teljesítményű elektromos áramkörök létrehozására vagy megszakítására terveztek. Nagy teherbírású reléként működik, amely képes kezelni a jellemzően 15 ampertől több ezer amperig terjedő áramokat.

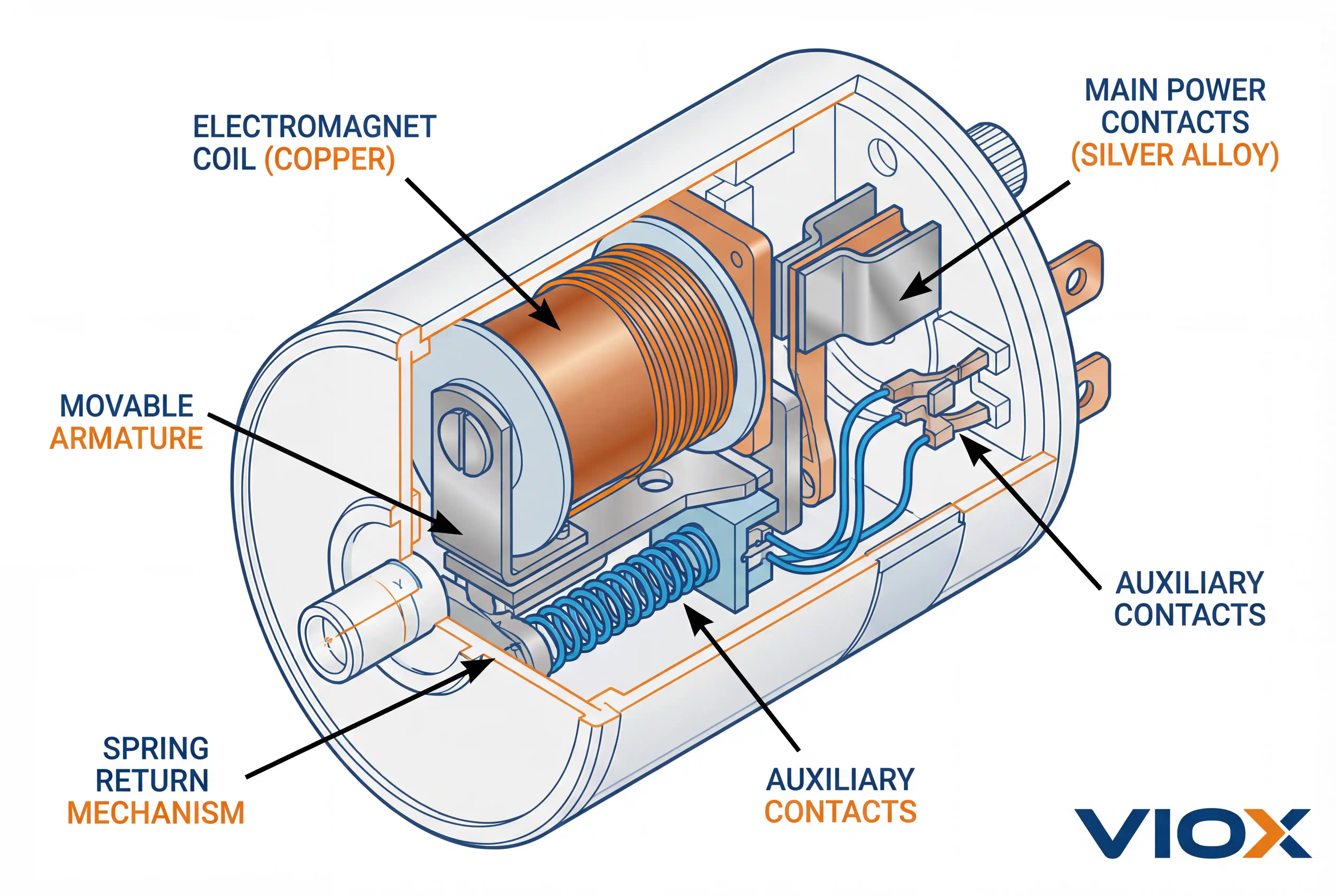

A kontaktor fő alkotóelemei
A kontaktor három fő elemből áll:
- Elektromágnes (tekercs): Egy kisfeszültségű vezérlőtekercs, amely, amikor feszültség alá kerül, mágneses mezőt generál. A vezérlőfeszültségek jellemzően 24 V és 600 V AC/DC közöttiek.
- Főérintkezők: Áramvezető alkatrészek, amelyek íválló anyagokból, például ezüst-kadmium-oxidból vagy ezüst-nikkel ötvözetekből készülnek. Ezeket az érintkezőket erős rugós mechanizmusokkal tervezték a megbízható csatlakozás érdekében.
- Burkolat: Védőház, amely szigetelő anyagokból, például hőre keményedő műanyagokból vagy bakelitből készül, védelmet nyújtva a por, az olaj és a véletlen érintkezés ellen.
Hogyan működnek a kontaktorok
A működési elv egyszerű:
- Amikor vezérlőfeszültséget kapcsolnak az elektromágnes tekercsére, a keletkező mágneses mező vonzza a vasmagot.
- Ez a művelet elegendő erővel zárja a főérintkezőket a nagy áramok vezetéséhez.
- Amikor a vezérlőfeszültség megszűnik, a mágneses mező összeomlik, és a rugós mechanizmusok kinyitják az érintkezőket, megszakítva az áramlást.
- Segédérintkezők (alaphelyzetben nyitott vagy alaphelyzetben zárt) adhatók hozzá a vezérlőáramkör reteszeléséhez vagy állapotjelzéséhez.
A kontaktorok legfontosabb specifikációi
| Specifikáció | Tipikus tartomány | Alkalmazási hatás |
|---|---|---|
| Névleges áram | 9A – 800A+ | Meghatározza a terhelhetőséget |
| Vezérlőfeszültség | 24V – 600V AC/DC | Meg kell egyeznie a vezérlőrendszerrel |
| Pólusok száma | 1-4 pólus | Megfelel az áramköri követelményeknek |
| Felhasználási kategória | AC-1, AC-3, AC-4 | Meghatározza a terheléstípus kompatibilitását |
| Elektromos élet | 100 000 – 1 000 000+ művelet | Befolyásolja a karbantartási intervallumokat |
Mi az a motorindító? Több, mint egyszerű kapcsolás
A motorindító egy átfogó motorvezérlő eszköz, amely egyesíti a kapcsolási képességet a kritikus védelmi funkciókkal. Integrál egy kontaktort egy túlterhelés relével, és gyakran tartalmaz további vezérlőelemeket, teljes megoldást nyújtva a biztonságos motor működéséhez.

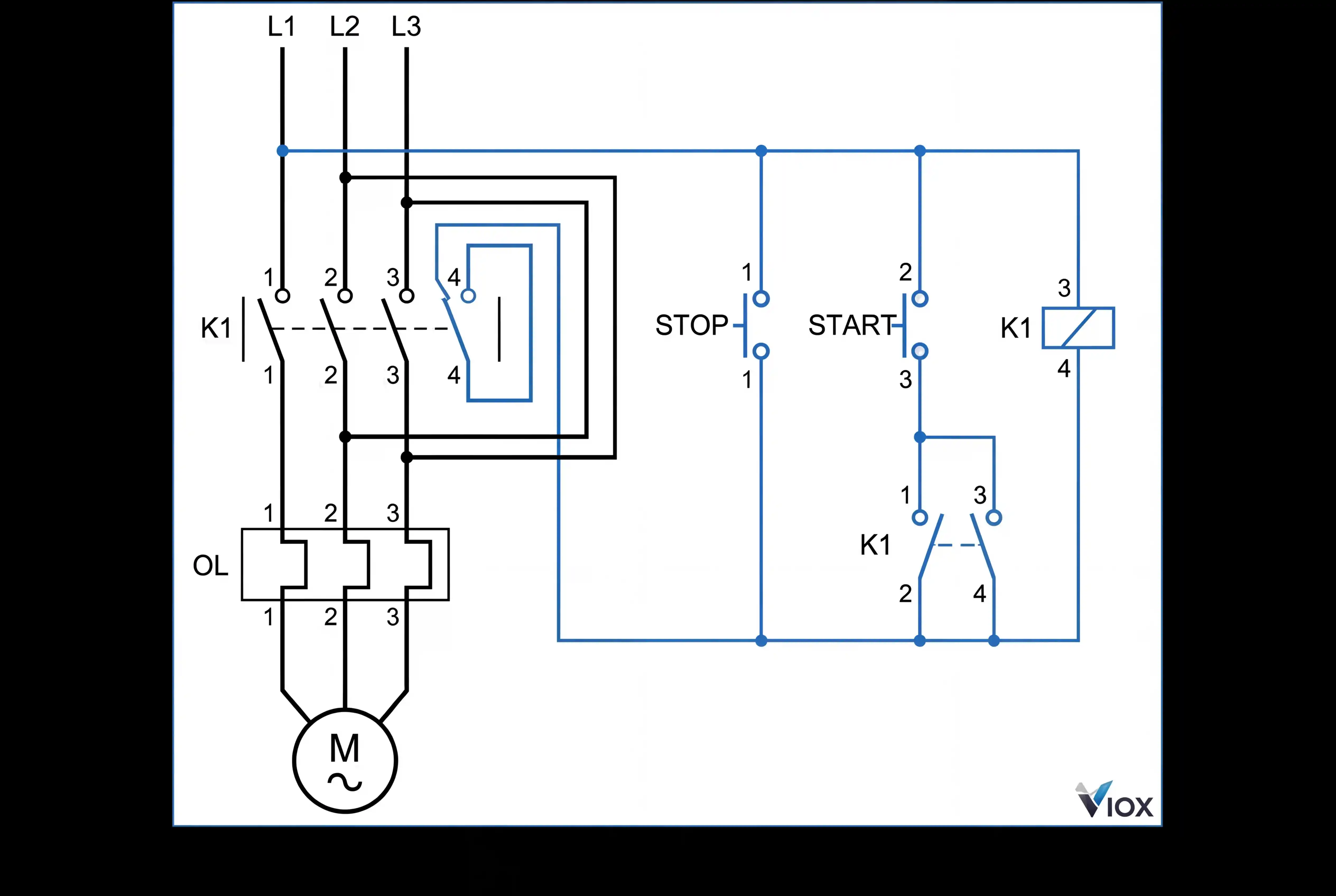

A motorindító fő alkotóelemei
A motorindítók két lényeges elemet tartalmaznak:
- Kontaktor szekció: Ugyanazt a kapcsolási funkciót látja el, mint egy önálló kontaktor, szabályozva a motorhoz való áramellátást.
- Túlterhelés relé: A kritikus védelmi alkatrész, amely folyamatosan figyeli a motor áramát. Ha az áram egy meghatározott időtartamig túllépi az előre beállított határértékeket (ami túlterhelési állapotot jelez), a relé lekapcsol, feszültségmentesíti a kontaktor tekercsét, és megszakítja az áramellátást a motor károsodásának elkerülése érdekében.
További alkatrészek lehetnek:
- Vezérlőáramkör transzformátorok
- Segédérintkező blokkok
- Jelzőfények
- Vészleállító áramkörök
- Irányváltó kontaktorok (irányváltó motor alkalmazásokhoz)
Hogyan védik a motorindítók a berendezését
A motorindítók három szintű védelmet nyújtanak:
- Túlterhelés elleni védelem: A termikus vagy elektronikus relék figyelik az áramot, és lekapcsolnak, ha tartós túláram lép fel (jellemzően a névleges áram 105-125%-a).
- Rövidzárlat elleni védelem: Ha kombinálva van megszakítók vagy biztosítékokkal, azonnali védelmet nyújt a rövidzárlatok ellen.
- Fáziskimaradás elleni védelem: A fejlett indítók érzékelik és védenek az egyfázisú állapotok ellen, amelyek tönkretehetik a háromfázisú motorokat.

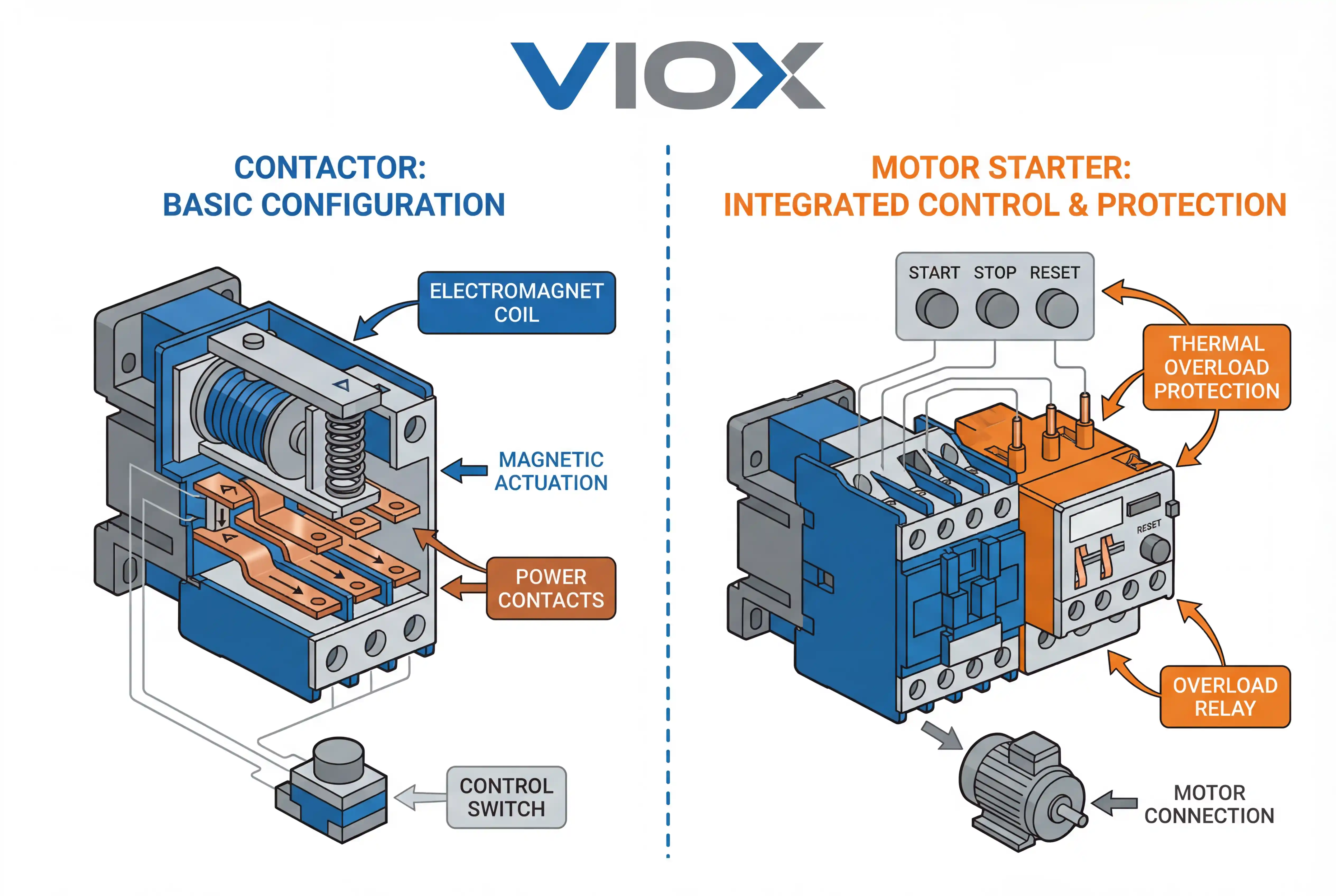

Főbb különbségek: Kontaktor vs. Motorindító
E különbségek megértése elengedhetetlen a megfelelő berendezés kiválasztásához:
| Jellemző | Kontaktor | Motorindító |
|---|---|---|
| Elsődleges funkció | Csak be/ki kapcsolás | Kapcsolás + túlterhelés elleni védelem |
| Alapvető összetevők | Elektromágnes + érintkezők | Kontaktor + túlterhelés relé + vezérlők |
| Védelmi szint | Nincs (csak kapcsolás) | Integrált termikus/elektronikus túlterhelés elleni védelem |
| Értékelési módszer | Feszültség és áramerősség kapacitás | Motor lóerő (HP) vagy teljes terhelési áram (FLA) |
| Tipikus alkalmazások | Világítás, fűtés, kondenzátor telepek | Ipari motorok, szivattyúk, kompresszorok, ventilátorok |
| Költségek | Alacsonyabb (egyszerűbb kialakítás) | Magasabb (védelmi funkciókat tartalmaz) |
| Szabványok | IEC 60947-4-1, UL 508 | NEMA ICS 2, IEC 60947-4-1 |
| Karbantartás | Érintkező ellenőrzés/csere | Érintkezők + túlterhelés kalibrálás |
Értékelési rendszerek: NEMA vs. IEC
NEMA (Észak-Amerikai) Értékelések:
- Számjelzéssel méretezve (Size 00, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9)
- Motor lóerővel értékelve meghatározott feszültségeken
- Példa: NEMA Size 1 indító = 7.5 HP 230V-on, 3-fázis
IEC (Nemzetközi) Értékelések:
- Betűkódokkal jelölve (pl. AC-3 a normál motorindításhoz)
- Üzemi árammal (Ie) és felhasználási kategóriával értékelve
- Általában kompaktabb, mint az egyenértékű NEMA méretek
- Példa: 18A kontaktor AC-3 kategóriával
| NEMA Méret | Maximális HP @ 460V | Hozzávetőleges IEC Egyenérték |
|---|---|---|
| 00 | 1.5 HP | 9A kontaktor |
| 0 | 3 LE | 12A kontaktor |
| 1 | 7,5 LE | 18A kontaktor |
| 2 | 15 LE | 32A kontaktor |
| 3 | 30 HP | 50A kontaktor |
| 4 | 50 HP | 80A kontaktor |
Alkalmazások: Mikor melyik eszközt használjuk
Kontaktor Alkalmazások
Válasszon kontaktort, ha:
- Terhelés típusa: Rezisztív terhelések, mint például világítási rendszerek, fűtőelemek vagy kondenzátor telepek
- Védelem: A túlterhelés elleni védelmet külön eszközök biztosítják (PLC-k, dedikált motorvédő relék)
- Ellenőrzési követelmények: Egyszerű be/ki kapcsolás beépített motorvédelem nélkül
- Költségérzékenység: Költségvetési korlátok vannak, és nincs szükség védelemre
Gyakori kontaktor alkalmazások:
- Kereskedelmi és ipari világításvezérlő rendszerek
- Elektromos fűtőelemek és sütők
- Teljesítménytényező-javító kondenzátor kapcsolása
- Kis motorok külső védelmi eszközökkel
- Vészvilágítási rendszerek
- HVAC csappantyú működtetők
Motorindító Alkalmazások
Válasszon motorindítót, ha:
- Terhelés típusa: Elektromos motorok, amelyek túlterhelés elleni védelmet igényelnek
- Biztonsági követelmények: A berendezés védelme kritikus a károk megelőzése érdekében
- Megfelelés: A helyi előírások integrált motorvédelmet írnak elő
- Megbízhatóság: A motor leállása jelentős költségekkel jár
Gyakori motorindító alkalmazások:
- Ipari szivattyúk és kompresszor rendszerek
- Szállítószalagok és anyagmozgató berendezések
- Szerszámgépek és CNC berendezések
- HVAC ventilátorok és fúvók
- Kereskedelmi hűtőkompresszorok
- Folyamatberendezések motorjai
- Mezőgazdasági öntöző szivattyúk
Kiválasztási szempontok: A megfelelő eszköz kiválasztása
Kritikus specifikációk, amelyeknek meg kell felelniük
Motorindítókhoz:
- Motor Feszültség: Meg kell egyeznie a motor adattábláján szereplő feszültséggel (230V, 460V, 575V, stb.)
- Motor teljes terhelési árama (FLA): Az indítónak kezelnie kell a motor folyamatos áramfelvételét
- Motor teljesítménye (lóerő): Válassza ki a megfelelő NEMA méretet vagy IEC besorolást
- Vezérlőfeszültség: Illessze a vezérlőrendszer feszültségéhez (24V, 120V, 240V)
- Indítási módszer: Közvetlen indítás (DOL), csillag-delta, lágyindító vagy VFD
- Terhelési ciklus: Folyamatos, szakaszos vagy léptető üzem
- Környezeti feltételek: Hőmérsékleti besorolás, IP/NEMA védettség
Kontaktorokhoz:
- Terhelési áram: Folyamatos és bekapcsolási áram kapacitás
- Feszültség Értékelés: AC/DC feszültség és frekvencia
- Pólusok száma: Illessze az áramköri konfigurációhoz (1, 2, 3 vagy 4 pólusú)
- Felhasználási kategória: AC-1 (ohmos), AC-3 (motorok), AC-4 (nehéz indítás)
- Segédkontaktusok: A vezérléshez szükséges NO/NC érintkezők száma
- Tekercsfeszültség: Illessze a rendelkezésre álló vezérlőfeszültséghez
Környezeti megfontolások
| Tényező | Standard besorolás | Zord környezeti besorolás |
|---|---|---|
| Környezeti hőmérséklet | -5°C és +40°C között | -25°C és +60°C között |
| Védettségi besorolás | IP20 / NEMA 1 | IP65 / NEMA 4X |
| Magasság | 1000 m-ig | 1000 m felett teljesítménycsökkentés szükséges |
| Páratartalom | 50-90% nem kondenzálódó | 95% kondenzációval |
| Rezgés | Standard | Megerősített rögzítés szükséges |
Fejlett indítótípusok és technológiák
Feszültségcsökkentett indítók
Nagyobb motorokhoz vagy az indítóáramra érzékeny alkalmazásokhoz:
- Elsődleges ellenállásos indítók: Használjon ellenállásokat a bekapcsolási áram korlátozására, lépcsőzetes feszültségcsökkentést biztosítva
- Autotranszformátoros indítók: Csapolt transzformátorokat alkalmaz a sima gyorsításhoz (50-80% vonali feszültség)
- Csillag-delta indítók: Indítsa a motort csillag konfigurációban, majd váltson delta konfigurációra a futáshoz
Szilárdtest megoldások
Lágyindítók:
- Használjon tirisztoros vagy SCR technológiát a fokozatos feszültségnöveléshez
- Kiküszöböli a mechanikai ütéseket és csökkenti az elektromos igénybevételt
- Programozható gyorsítási és lassítási profilok
- Alacsonyabb karbantartás (nincsenek mozgó érintkezők)
- Tipikus alkalmazások: Szállítószalagok, szivattyúk, kompresszorok
Változtatható frekvenciájú hajtások (VFD-k):
- Sebességszabályozást biztosít a teljes működési tartományban
- Lágyindítás/leállítás funkció energiamegtakarítással
- Fejlett motorvédelmi funkciók
- Magasabb költség, de maximális rugalmasság

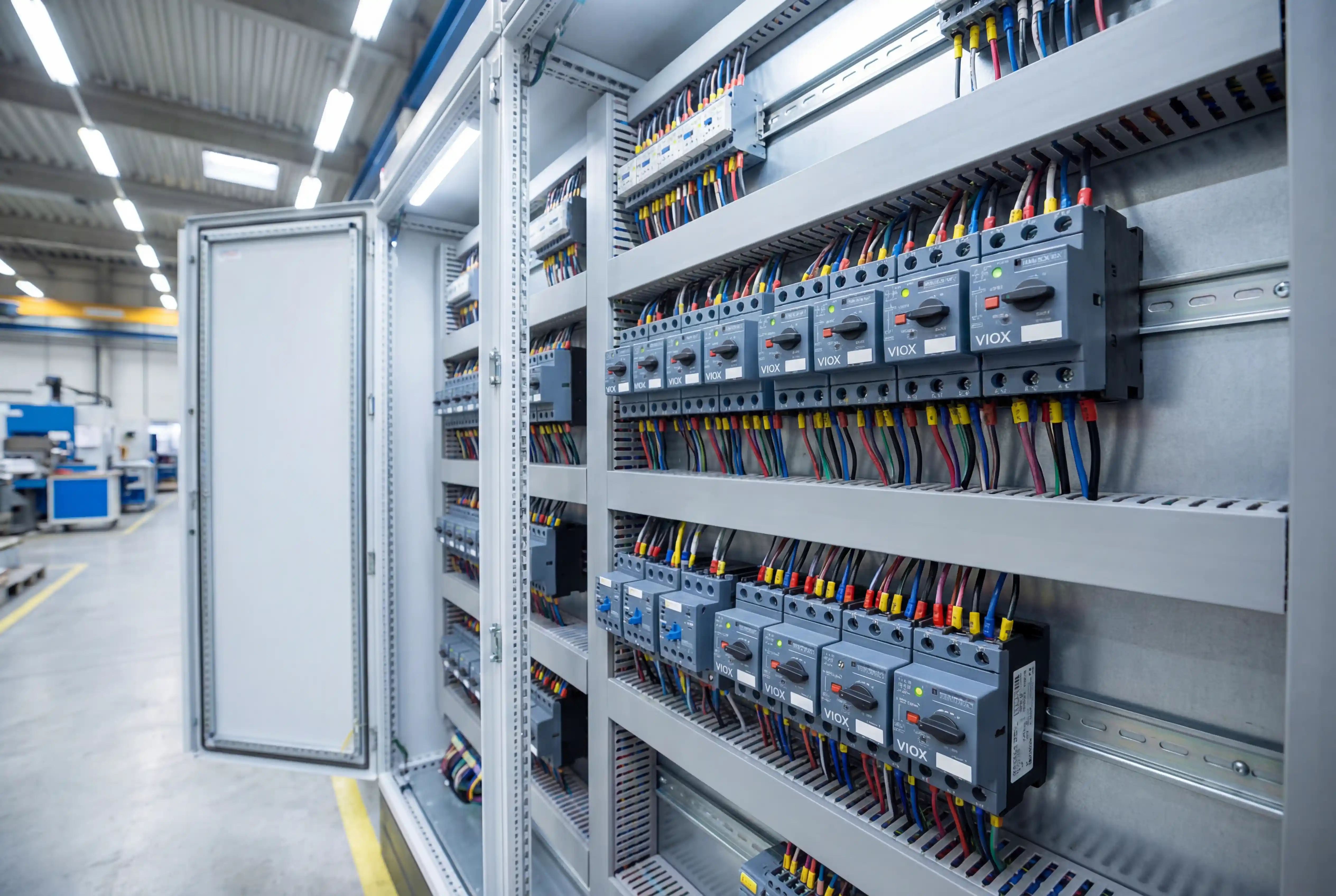

VIOX Electric: Minőségi elektromos berendezések gyártása
A címen. VIOX Electric, ipari minőségű kontaktorokat és motorindítókat gyártunk, amelyeket a szigorú nemzetközi szabványoknak megfelelően terveztek, beleértve az IEC, NEMA, UL és CE tanúsítványokat. Termékeink jellemzői:
- Kiváló minőségű anyagok: Ezüstötvözet érintkezők a hosszabb elektromos élettartam érdekében
- Robusztus konstrukció: Hőre keményedő műanyag házak kiváló ívállósággal
- Széles feszültségtartomány: Vezérlőtekercsek 24V-tól 600V AC/DC-ig
- Rugalmas konfiguráció: Moduláris segédérintkező blokkok és tartozékok
- Globális szabványok: Megfelel az IEC 60947-4-1, UL 508, CSA C22.2 szabványoknak
- Kiterjesztett besorolások: Zord ipari környezetre tervezett termékek
Mérnöki csapatunk technikai támogatást nyújt a kontaktorok és motorindítók megfelelő kiválasztásához, telepítéséhez és karbantartásához a különböző ipari alkalmazásokhoz.
Telepítés, Karbantartás Legjobb Gyakorlatok
Telepítési útmutató
- Szerelés: Függőlegesen, tiszta, száraz, jól szellőző helyen szerelje fel
- Hézagok: Tartsa be a gyártó által megadott minimális hézagokat (általában 50-100 mm)
- Nyomaték: Húzza meg a tápcsatlakozókat a megadott nyomatékértékekre (általában 7-12 Nm mérettől függően)
- Vezérlő kábelezés: Használjon megfelelő vezetékvastagságot a vezérlőáramkörökhöz (általában 14-18 AWG)
- Földelés: Biztosítsa a megfelelő berendezés földelését az elektromos előírásoknak megfelelően
Megelőző karbantartási ütemterv
| Komponens | Ellenőrzési gyakoriság | Teendők |
|---|---|---|
| Főérintkezők | Minden 6-12 hónapban | Ellenőrizze a gödrösödést, égést vagy túlzott kopást |
| Tekercsellenállás | Évente | Mérje meg és hasonlítsa össze a típustábla értékeivel |
| Segédkontaktusok | Minden 12 hónapban | Ellenőrizze a folytonosságot és a működést |
| Túlterhelés relé | Félévente | Ellenőrizze a kioldási beállításokat és tesztelje a működést |
| Burkolat | Negyedévenként | Tisztítsa meg a port/törmeléket, ellenőrizze a sérüléseket |
| Kapcsolatok | Félévente | Ellenőrizze a laza csatlakozásokat, húzza meg újra, ha szükséges |
Gyakran Ismételt Kérdések (GYIK)
K1: Használhatok kontaktort motorindító helyett a motoromhoz?
V: Bár technikailag lehetséges, nem ajánlott. A kontaktorokból hiányzik a túlterhelés elleni védelem, ami elengedhetetlen a motor károsodásának megelőzéséhez tartós túláram esetén. A motorindítók integrált túlterhelésrelékkel rendelkeznek, amelyek védik a motor befektetését és megfelelnek az elektromos biztonsági előírásoknak.
K2: Mi a különbség a NEMA és az IEC motorindítók között?
V: A NEMA (észak-amerikai) indítók általában nagyobbak és a motor lóerejével vannak besorolva, míg az IEC (nemzetközi) indítók kompaktabbak és az üzemi árammal vannak besorolva. Az IEC indítók általában nagyobb rugalmasságot kínálnak a moduláris tartozékokkal, míg a NEMA indítók szabványosított névleges értékeket biztosítanak beépített biztonsági tartalékokkal.
K3: Hogyan méretezzem megfelelően a motorindítót?
V: Illessze az indító névleges értékét a motor adattábláján szereplő teljes terhelési áramhoz (FLA) és a lóerőhöz az üzemi feszültségen. Mindig ellenőrizze, hogy a vezérlőfeszültség megegyezik-e a vezérlőrendszerével. Gyakori indítási alkalmazásokhoz vagy zord környezetben fontolja meg a NEMA méretének egyel való növelését, vagy válasszon nagyobb teherbírású IEC kontaktorokat.
K4: Mikor kell lágyindítót használnom a szabványos motorindító helyett?
V: A lágyindítók ideálisak, ha meg kell szüntetnie a mechanikai ütéseket indításkor, csökkentenie kell az elektromos bekapcsolási áramot, vagy szabályozott gyorsítást/lassítást kell biztosítania. Különösen előnyösek az ékszíjhajtású rendszerekhez, a vízkalapácsra hajlamos szivattyúkhoz vagy a korlátozott elektromos szolgáltatási kapacitással rendelkező alkalmazásokhoz.
K5: Mi okozza a kontaktor tekercsének meghibásodását, és hogyan előzhetem meg?
V: Gyakori okok közé tartozik a helytelen vezérlőfeszültség, a túlzott környezeti hőmérséklet, a szennyeződés (por/nedvesség) és a mechanikai kopás. A megelőzés magában foglalja: a megfelelő tekercsfeszültség használatát, a megfelelő szellőzés fenntartását, a megfelelő burkolatokba történő telepítést (IP54/NEMA 12 minimum poros környezetben) és az ajánlott karbantartási ütemtervek betartását.
K6: Használhatók kontaktorok és motorindítók változtatható frekvenciájú hajtásokkal (VFD)?
V: A kontaktorok a VFD-k vonali oldalán (bemenetén) használhatók leválasztási célokra, de NEM használhatók a terhelési oldalon (kimeneten), amíg a VFD működik, mert ez károsíthatja a hajtást. A motorindítókat hasonlóképpen csak leválasztásra használják, mivel a VFD biztosítja a motor védelmét. Mindig szereljen be vonali oldali leválasztó eszközöket a VFD gyártójának specifikációi szerint.
Konklúzió: A helyes döntés meghozatala
A döntés a kontaktor és egy motorindító alapvetően egyetlen kritikus tényezőre vezethető vissza: az alkalmazás megköveteli a motor védelmét?
- Válasszon kontaktort az ellenállásos terhelések, például a világítás és a fűtés egyszerű kapcsolásához, vagy ha a motor védelme külön biztosított
- Válasszon motorindítót az elektromos motoros alkalmazásokhoz, amelyek integrált túlterhelés elleni védelmet igényelnek, biztosítva a berendezés biztonságát és a szabályozási megfelelést
A címen. A VIOX Electric, mind kontaktorokat, mind motorindítókat gyártunk, amelyeket úgy terveztek, hogy megbízható teljesítményt nyújtsanak a nagy igénybevételű ipari környezetekben. Műszaki csapatunk rendelkezésre áll a megfelelő kiválasztásban, biztosítva, hogy elektromos vezérlőrendszerei biztonságosan és hatékonyan működjenek.
Műszaki specifikációkért, termékadatlapokért vagy alkalmazási segítségért forduljon a VIOX Electric-hez – az Ön megbízható partnere az ipari elektromos berendezések gyártásában.
