Ένα Κουτί συνδυασμού AFCI συνδυάζει φωτοβολταϊκά (PV) κυκλώματα με τεκμηριωμένη λειτουργία ανίχνευσης και διακοπής τόξου DC. Η αξία του εξαρτάται από τα κυκλώματα που παρακολουθεί και τον τρόπο διακοπής του σχετικού ρεύματος μετά την ανίχνευση. Ένα κουτί που περιέχει ασφάλειες, μια διάταξη προστασίας από υπέρταση (SPD), έναν διακόπτη DC ή παρακολούθηση ρεύματος χορδής δεν εγκαθιστά αυτήν τη λειτουργία από μόνο του.
Επιλέξτε τη διάταξη απαντώντας σε τέσσερις ερωτήσεις: Ποιο τμήμα κυκλώματος καλύπτεται; Πώς ανατίθενται οι χορδές στα κανάλια ανίχνευσης; Τι διακόπτει το ρεύμα τόξου; Τι αποδεικτικά στοιχεία υποστηρίζουν την πλήρη διαμόρφωση; Στη συνέχεια, αντιστοιχίστε τα ηλεκτρικά και περιβαλλοντικά όριά του με το έργο.
Βασικά συμπεράσματα
- Ο αριθμός εισόδου-χορδής, ο αριθμός καναλιών ανίχνευσης και ο αριθμός ομάδων με διακόπτη είναι ξεχωριστά πεδία προδιαγραφών.
- Η ανίχνευση ανά συμβολοσειρά δεν σημαίνει αυτόματα αποσύνδεση ανά συμβολοσειρά ή ακριβή εντοπισμό σφάλματος.
- Ένας μετατροπέας με ενσωματωμένο AFCI μπορεί ήδη να παρέχει την απαιτούμενη προστασία, αλλά μόνο εντός της τεκμηριωμένης διαμόρφωσης συστοιχίας και της κάλυψής του.
- Η διακοπή DC, η βοηθητική τροφοδοσία, η συμπεριφορά εντολής ταξιδιού και οι κανόνες επανασύνδεσης ανήκουν στην ίδια ανασκόπηση με τον ανιχνευτή.
- Οι εγκρίσεις εξαρτημάτων δεν καθιερώνουν την απόδοση προστασίας από σφάλματα τόξου του πλήρους συνδυαστή.
Προσδιορίστε τη Λειτουργία Προστασίας από Τόξο, Όχι Μόνο το Κουτί
Ένας συμβατικός συνδυαστής οργανώνει τα εισερχόμενα κυκλώματα PV και τις απαιτούμενες από τη συστοιχία λειτουργίες προστασίας, μεταγωγής και σύνδεσης. Για την ευρύτερη αρχιτεκτονική, ανατρέξτε στο οδηγό κουτιού συνδυαστή ηλιακής PV.
Μια διαμόρφωση προστατευμένη από τόξο προσθέτει μια λειτουργία ανίχνευσης και απόφασης που συνδέεται με τα κατάλληλα μέσα διακοπής. Στα έγγραφα προμηθειών, επεκτείνετε το AFCI ως διακόπτης κυκλώματος σφάλματος τόξου και προσδιορίστε ότι η εφαρμογή είναι PV DC. Ένας οικιακός AC AFCI δεν αποτελεί υποκατάστατο που καθορίζεται από το κοινό ακρωνύμιο.
Η επίσημη πεδίο εφαρμογής UL 1699B καλύπτει κατηγορίες προστασίας από σφάλματα τόξου PV DC, συμπεριλαμβανομένων ανιχνευτών, διακοπτικών διατάξεων και εξοπλισμού με ολοκληρωμένη προστασία. Διακρίνει επίσης την προστασία από τόξο από πρόσθετες λειτουργίες εξοπλισμού. Αυτό υποστηρίζει έναν σημαντικό κανόνα αγοράς: λάβετε αποδείξεις τόσο για τη λειτουργία προστασίας από τόξο όσο και για τις άλλες λειτουργίες που εκτελεί η διάταξη.
Ζητήστε από τον προμηθευτή να προσδιορίσει εάν η προτεινόμενη διαμόρφωση ανιχνεύει μόνο, εκτελεί πλήρη διακοπή ή βασίζεται σε άλλη διάταξη για την ολοκλήρωση της προστατευτικής ενέργειας. Μια έξοδος συναγερμού είναι χρήσιμη πληροφορία· δεν αποτελεί απόδειξη ότι το ρεύμα που διατηρεί ένα τόξο θα σταματήσει.
Χαρτογραφήστε την Αλυσίδα Ανίχνευσης-Διακοπής
Ελέγξτε την προτεινόμενη διαμόρφωση ως συνδεδεμένη λειτουργία:

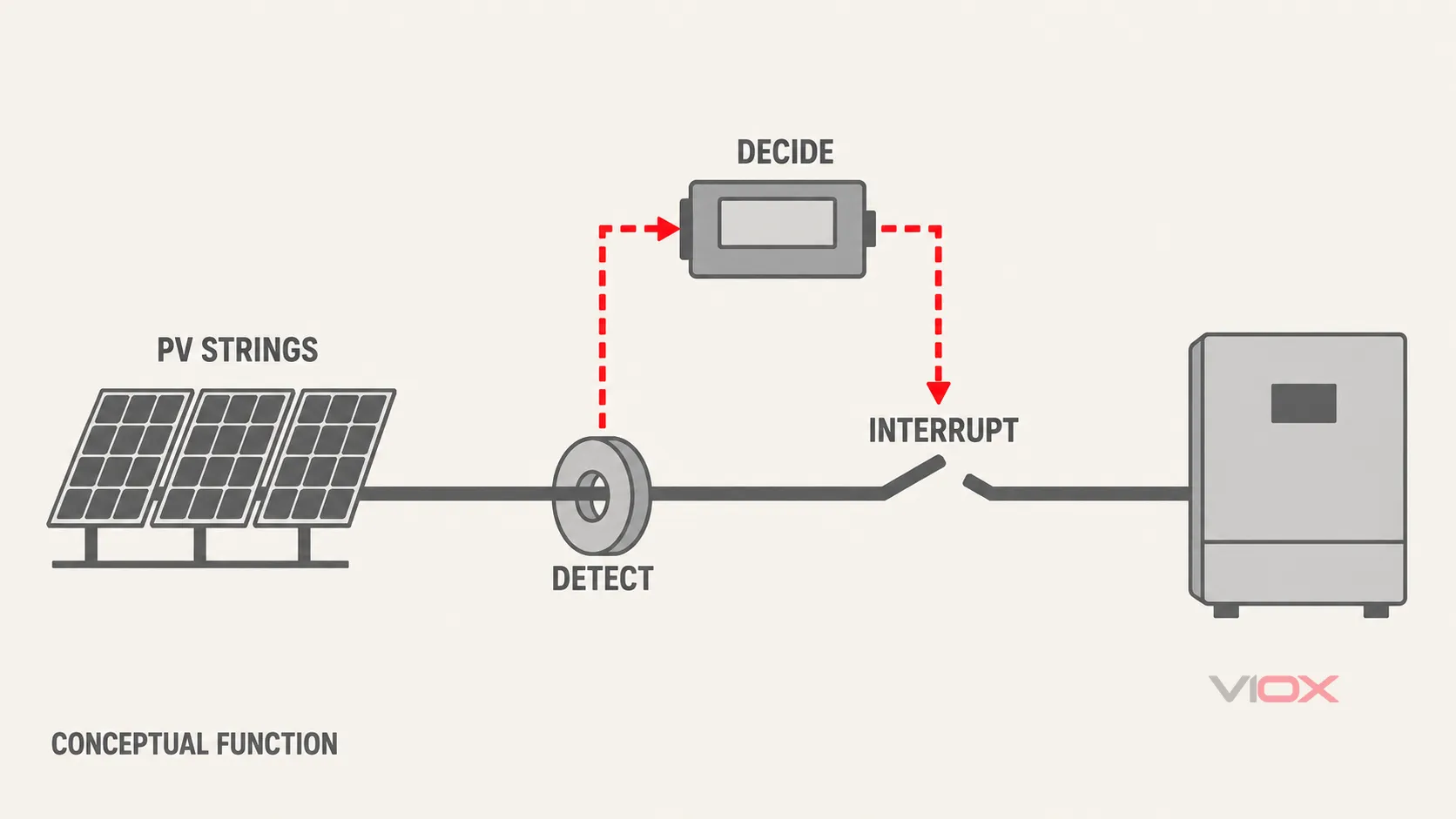

Ανίχνευση κυκλώματος PV → απόφαση ανίχνευσης → εντολή ενεργοποίησης → διακοπή DC → καταγεγραμμένη κατάσταση και ελεγχόμενη επαναφορά.
Αυτά είναι λειτουργικά στάδια, όχι απαραίτητα πέντε ξεχωριστές διατάξεις. Ορισμένα προϊόντα ενσωματώνουν πολλά στάδια· άλλα τα κατανέμουν στον συνδυαστή και τον μετατροπέα. Το διάγραμμα του προμηθευτή θα πρέπει να προσδιορίζει κάθε στάδιο και τις εξαρτήσεις του.
Στο στάδιο ανίχνευσης, ζητήστε τη διατεταγμένη διάταξη χορδών και το εύρος λειτουργίας. Στο στάδιο απόφασης, προσδιορίστε το μοντέλο του ανιχνευτή, το σχετικό firmware και την αξιολογημένη διαμόρφωση. Στο στάδιο διακοπής, προσδιορίστε την ακριβή διάταξη και τα μονοπάτια ρεύματος που ανοίγει.
Για οποιονδήποτε ηλεκτρομηχανικό διακόπτη, επαληθεύστε την καταλληλότητα για PV DC, τη μέγιστη τάση, τη λειτουργία ρεύματος, τη διάταξη πόλων και την επιτρεπόμενη χρήση από τον κατασκευαστή. Μια ετικέτα τάσης πηνίου ή μια ονομαστική ονομαστική τιμή ρεύματος από μόνη της δεν καθορίζει την απόδοση διακοπής. Ο συντονισμός υπερέντασης πρέπει να εξεταστεί ξεχωριστά.
Καταγράψτε τι συμβαίνει εάν εξαφανιστεί η βοηθητική τροφοδοσία, ανοίξει ένα καλώδιο ενεργοποίησης, αποτύχουν οι επικοινωνίες ή ο διακόπτης δεν φτάσει στην εντολή του. Ρωτήστε εάν η προστασία εξαρτάται από τοπική ενσύρματη εντολή, εσωτερική σύνδεση ή σύνδεσμο επικοινωνίας. Καθορίστε την απαιτούμενη εποπτεία και τις αποκρίσεις σε βλάβες μέσω του σχεδιασμού του έργου· μην υποθέσετε ότι η απώλεια τροφοδοσίας ή επικοινωνιών παράγει πάντα μια ασφαλή ανοικτή κατάσταση.
Το άνοιγμα μιας διαδρομής εξόδου μπορεί να σταματήσει ένα τόξο σειράς μόνο όπου αυτή η ενέργεια διακόπτει το ρεύμα που το συντηρεί. Η ηλιόλουστη PV μονάδες και άλλα ανάντη μέρη μπορούν να παραμείνουν ενεργοποιημένα. Η προστατευόμενη ζώνη και το όριο απομόνωσης συντήρησης πρέπει επομένως να εμφανίζονται ξεχωριστά.
Οι λειτουργικές απεικονίσεις σε αυτόν τον οδηγό είναι εννοιολογικές. Δεν καθορίζουν συνδέσεις ακροδεκτών, κατασκευή προϊόντος ή μια δοκιμασμένη ζώνη προστασίας.
Διατηρήστε Ξεχωριστές τις Γραμμές, τα Κανάλια Ανίχνευσης και τις Ομαδοποιημένες Εντολές
Τρεις μετρήσεις περιγράφουν διαφορετικές δυνατότητες:
| Πεδίο | Τι περιγράφει | Τι δεν τεκμηριώνει |
|---|---|---|
| Συμβολοσειρές εισόδου | PV κυκλώματα που εισέρχονται στο κουτί | Αριθμός ανεξάρτητων καναλιών ανίχνευσης τόξου |
| Κανάλια ανίχνευσης | Διαδρομές σήματος που αξιολογούνται από το σύστημα ανίχνευσης τόξου | Αυτόματη αναγνώριση του ακριβούς ελαττωματικού συνδετήρα ή καλωδίου |
| Διακοπτόμενες ομάδες | Κυκλώματα που διακόπτονται μαζί μετά από εντολή | Επιλεκτικότητα ανίχνευσης ή κάλυψη κάθε τμήματος αγωγού |
Ένα κουτί με μεμονωμένες ενδείξεις ρεύματος καλωδίου μπορεί να χρησιμοποιεί διαφορετική αρχιτεκτονική για την ανίχνευση τόξου. Ζητήστε την αντιστοίχιση μεταξύ των ακροδεκτών εισόδου, των κανονικών αισθητήρων παρακολούθησης, των καναλιών ανίχνευσης τόξου και των διατάξεων διακοπής. Μετρήστε ένα κανάλι παρακολούθησης ως κανάλι τόξου μόνο όταν η τεκμηρίωση του εξοπλισμού καθορίζει ρητώς αυτόν τον ρόλο.
Σύγκριση ανίχνευσης σε επίπεδο καλωδίου και κοινής εξόδου

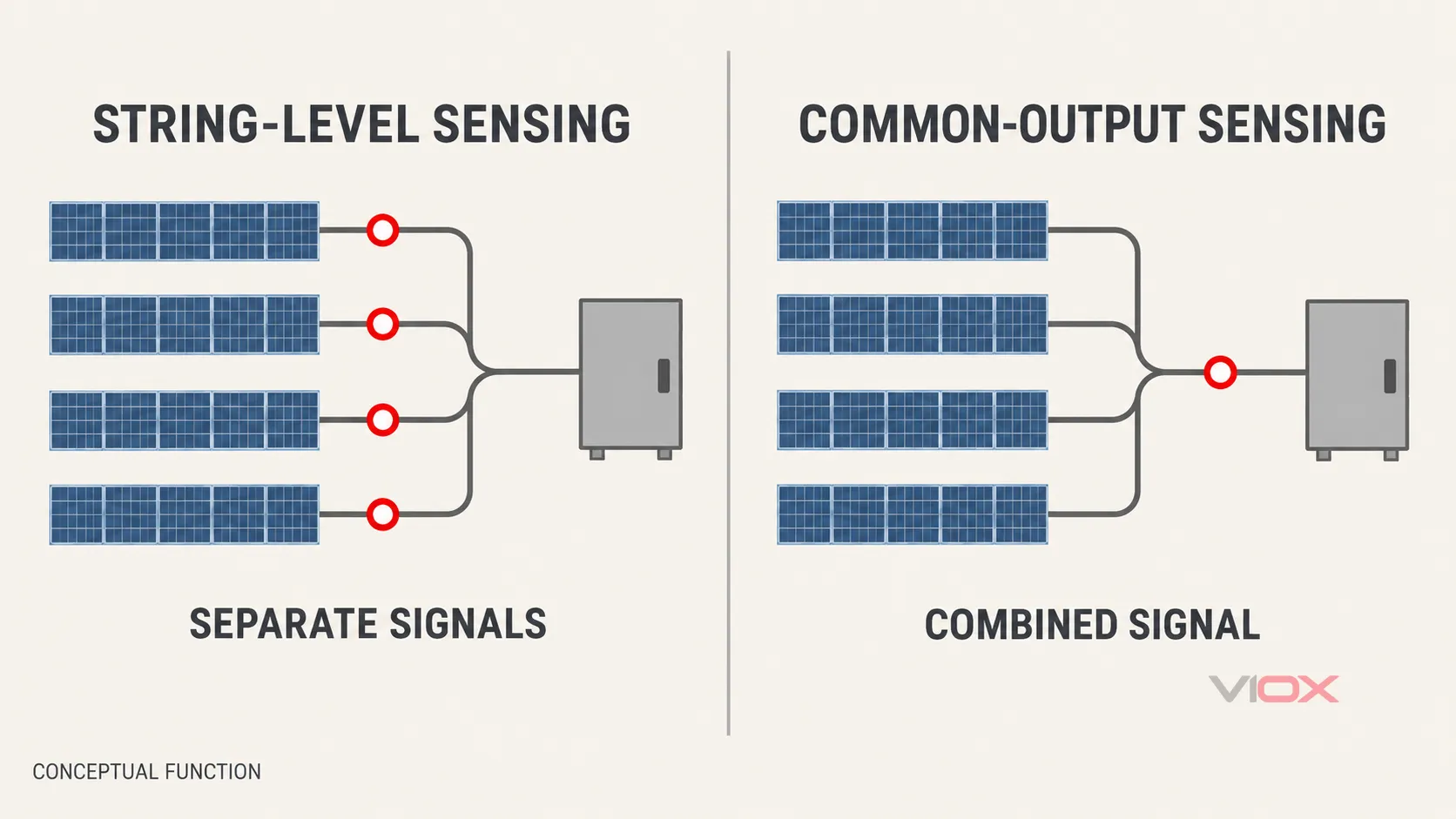

Με ανίχνευση σε επίπεδο συμβολοσειράς, το σύστημα αξιολογεί ξεχωριστά εισερχόμενα κυκλώματα. Με ανίχνευση κοινής εξόδου, το σήμα αντιπροσωπεύει συνδυασμένα κυκλώματα. Οποιαδήποτε περιγραφή είναι ελλιπής χωρίς υποστηριζόμενη τοπολογία, αντιστοίχιση καναλιών και τεκμηρίωση απόκρισης σφάλματος.
Περισσότεροι αισθητήρες από μόνοι τους δεν εγγυώνται επιλεκτική λειτουργία. Στο ερευνητικό έργο της Sandia σχετικά με την αλληλεπίδραση σήματος, σήματα που σχετίζονται με τόξο συζεύχθηκαν σε μια μη ελαττωματική παράλληλη συμβολοσειρά και θα μπορούσαν να ενεργοποιήσουν τον ανιχνευτή της στις δοκιμαζόμενες διαμορφώσεις. Το πρακτικό ερώτημα προμήθειας είναι επομένως εάν το αναφερόμενο σύστημα έχει αποδείξεις για τη δηλωμένη συμπεριφορά ανίχνευσης και εντοπισμού του με τις προτεινόμενες παράλληλες συμβολοσειρές και τον μετατροπέα. Η έρευνα δεν καθορίζει τη συμπεριφορά κάθε τρέχοντος προϊόντος.
Ζητήστε από τον προμηθευτή να διακρίνει τρεις εξόδους: ανίχνευση συμβάντος τόξου, αναγνώριση καναλιού και επιλεκτική διακοπή του επηρεαζόμενου κυκλώματος. Ένα προϊόν μπορεί να παρέχει το πρώτο χωρίς να παρέχει και τα τρία.
Σχεδιάστε τις Καλυμμένες Ενότητες Κυκλώματος
Σημειώστε την προτεινόμενη προστασία στο μονογραμμικό διάγραμμα από τις μονάδες μέσω καλωδίων συμβολοσειράς, συνδέσεων διακλάδωσης, συνδυαστικών κυκλωμάτων, καλωδίων εξόδου και εισόδων μετατροπέα. Ζητήστε ρητή συμπερίληψη ή εξαίρεση κάθε ενότητας.
Μην συμπεραίνετε την κάλυψη από τη φυσική θέση του ανιχνευτή. Η τεκμηριωμένη ζώνη ενός ανιχνευτή τοποθετημένου σε συνδυαστή μπορεί να διαφέρει από το όριο του περιβλήματος. Ένας ανιχνευτής τοποθετημένος σε μετατροπέα μπορεί να καλύπτει ανάντη κυκλώματα, αλλά μόνο εντός της αξιολογημένης διαμόρφωσής του. Ρωτήστε ξεχωριστά για τόξα καλωδίων εξόδου, συνδυασμένες συμβολοσειρές, ηλεκτρονικά σε επίπεδο μονάδας και αλλαγές στη διάταξη του μετατροπέα ή του καλωδίου.
Ενδεικτικό Παράδειγμα: Οκτώ γραμμές δεν σημαίνουν οκτώ ανεξάρτητους AFCI
Εξετάστε ένα προτεινόμενο κουτί με οκτώ εισερχόμενες γραμμές και δύο εξόδους, με κάθε έξοδο να συνδυάζει τέσσερις γραμμές. Πρόκειται για μια ενδεικτική άσκηση προδιαγραφών, όχι για δοκιμασμένη εγκατάσταση ή σύσταση μοντέλου.
Ας υποθέσουμε ότι ο προμηθευτής προτείνει ένα κανάλι ανίχνευσης τόξου σε κάθε συνδυασμένη έξοδο. Το διάγραμμα θα δείχνει:
- οκτώ εισερχόμενες γραμμές·;
- δύο κανάλια ανίχνευσης τόξου·;
- τέσσερις γραμμές που αντιπροσωπεύονται από κάθε κανάλι·;
- ο αριθμός ομάδων που διακόπτονται και η έκταση διακοπής πρέπει ακόμη να επιβεβαιωθούν.
Εάν ένας κοινός διακόπτης ανοίξει και τις δύο εξόδους, ένα συμβάν μπορεί να θέσει εκτός λειτουργίας και τις οκτώ γραμμές. Εάν ο σχεδιασμός έχει ξεχωριστούς διακόπτες, ο προμηθευτής πρέπει να προσδιορίσει εάν μια ομάδα εξόδου μπορεί να ανοίξει ανεξάρτητα και εάν αυτή η ενέργεια πληροί την τεκμηριωμένη προστατευτική λειτουργία.
Τώρα εξετάστε οκτώ ξεχωριστά ανιχνευόμενες εισόδους με έναν κοινό διακόπτη εξόδου. Οι πρόσθετες διαδρομές ανίχνευσης δεν αλλάζουν το γεγονός ότι μια ενεργοποίηση ανοίγει μια κοινή ομάδα. Το αν ο ανιχνευτής αναγνωρίζει τη θιγόμενη σειρά εξακολουθεί να απαιτεί υποστηρικτικά στοιχεία.
Το αποτέλεσμα της επιλογής είναι ένα ολοκληρωμένο πρόγραμμα κατανομής, όχι ένας ισχυρισμός ότι οποιαδήποτε διάταξη είναι καθολικά καλύτερη. Επιβεβαιώστε ότι ο μετατροπέας επιτρέπει την προτεινόμενη διάταξη συνδυασμού πριν αξιολογήσετε τη λειτουργία AFCI.
Ελέγξτε αν η Ενσωματωμένη AFCI του Μετατροπέα Καλύπτει Ήδη την Ανάγκη του Έργου
Ένα εξωτερικό κουτί συνδυασμού ηλιακής ενέργειας AFCI δεν είναι αυτόματα απαραίτητο όποτε ο μετατροπέας έχει, ή δεν έχει, ετικέτα AFCI. Ελέγξτε την πλήρη αρχιτεκτονική προστασίας.
Λάβετε τον υποστηριζόμενο αριθμό σειρών ανά είσοδο από τον κατασκευαστή του μετατροπέα, την κατανομή καναλιών, τις καλυπτόμενες ενότητες κυκλωμάτων, τους επιτρεπόμενους εξωτερικούς συνδυαστές, το σχετικό firmware και τη συμπεριφορά διακοπής. Στη συνέχεια, συγκρίνετε αυτά τα έγγραφα με την προτεινόμενη συστοιχία και τις ισχύουσες απαιτήσεις του έργου.
| Υπάρχουσα αρχιτεκτονική | Απάντηση επιλογής |
|---|---|
| Η τεκμηρίωση του μετατροπέα καλύπτει τις προοριζόμενες σειρές, τη διάταξη συνδυασμού και τις απαιτούμενες ενότητες κυκλωμάτων | Ελέγξτε εάν ένας συμβατικός συνδυαστής μπορεί να εξυπηρετήσει τα καθήκοντα συλλογής και συμβατικής προστασίας χωρίς την προσθήκη ξεχωριστού συστήματος προστασίας από τόξο. |
| Η εξωτερική συνδυαστική διάταξη αλλάζει τη διαμόρφωση εισόδου του μετατροπέα ή υπερβαίνει τα τεκμηριωμένα όριά του. | Επιλύστε την τοπολογία ή επιλέξτε μια αξιολογημένη εναλλακτική πριν από την προμήθεια. |
| Το έργο χρειάζεται ζώνη προστασίας ή λειτουργία συναγερμού που δεν παρέχεται από την τεκμηριωμένη διαμόρφωση του μετατροπέα. | Επανεξετάστε ένα εξωτερικό ή κατανεμημένο σύστημα με αποδεικτικά στοιχεία για τη συγκεκριμένη απαίτηση. |
| Προτείνονται δύο συστήματα προστασίας από τόξο στα ίδια κυκλώματα. | Ζητήστε έλεγχο συμβατότητας και απόκρισης ενεργοποίησης· μην υποθέσετε ότι η προσθήκη ενός δεύτερου ανιχνευτή βελτιώνει το συνολικό αποτέλεσμα. |
Για το πλαίσιο του κώδικα εγκατάστασης και των προτύπων προϊόντων, χρησιμοποιήστε το ξεχωριστό οδηγό προστασίας από τόξο σφάλματος για PV DC. Η απόφαση εδώ είναι εάν ο επιλεγμένος συνδυαστής ταιριάζει στο τεκμηριωμένο σύστημα.
Μετατρέψτε τις Εισόδους του Έργου σε Προδιαγραφή Συνδυασμού
Ξεκινήστε με τα σχέδια συστοιχιών, τα δεδομένα μονάδων, τις οδηγίες μετατροπέα, το χρονοδιάγραμμα καλωδίων, τις τοπικές απαιτήσεις και το περιβάλλον λειτουργίας. Κάθε είσοδος θα πρέπει να παράγει μια καθορισμένη απαίτηση και ένα έγγραφο για την επαλήθευσή της.
| Είσοδος έργου | Απαίτηση για προσδιορισμό | Αποδεικτικά στοιχεία προς αίτηση |
|---|---|---|
| Μέγιστη τάση συστοιχίας στη χαμηλότερη θερμοκρασία σχεδιασμού | Καταλληλότητα τάσης του πλήρους συγκροτήματος, διεπαφές ανιχνευτών, διατάξεις διακοπής και σύστημα μόνωσης | Ονομαστικές τιμές ακριβούς μοντέλου και επιτρεπόμενη διάταξη κυκλώματος |
| Ρεύματα λειτουργίας και βραχυκυκλώματος συστοιχιών· συνεισφορά παράλληλης πηγής | Υποστηριζόμενο εύρος ανίχνευσης, λειτουργία αγωγού και ζυγού, συντονισμός υπερέντασης και λειτουργία διακοπής | Πίνακας ονομαστικών τιμών, σχεδιασμός προστασίας και τεκμηριωμένα όρια λειτουργίας |
| Συμβολοσειρές, συνδυασμένες ομάδες, έξοδοι και είσοδοι μετατροπέα | Τοπολογία εισόδου/εξόδου, κατανομή καναλιών ανίχνευσης και μεταγωγικές ομάδες | Μονογραμμικό διάγραμμα συν τη λίστα αντιστοίχισης καναλιών προς κυκλώματα |
| Τμήματα κυκλωμάτων που απαιτούν προστασία από τόξο | Καθορισμένη καλυπτόμενη ζώνη και δηλωμένες εξαιρέσεις | Σχέδιο κάλυψης συνδεδεμένο με την αξιολογημένη διαμόρφωση |
| Μετατροπέας, βελτιστοποιητές ή άλλα ηλεκτρονικά σε επίπεδο μονάδας | Υποστηριζόμενοι συνδυασμοί εξοπλισμού και συνθήκες λειτουργίας | Οδηγίες συμβατότητας ή ισχύοντα στοιχεία αξιολόγησης |
| Απαιτούμενη απόκριση μετά την ανίχνευση | Εύρος ενεργοποίησης, διάταξη διακοπής, ανάδραση κατάστασης και επιτρεπόμενη επαναφορά | Λειτουργικό διάγραμμα και ακολουθία λειτουργίας |
| Βοηθητική τροφοδοσία και επικοινωνίες | Πηγή τροφοδοσίας, επίβλεψη, διεπαφή συναγερμού και απόκριση σε απώλεια οποιασδήποτε υπηρεσίας | Τεκμηρίωση τροφοδοσίας ελέγχου και απόκρισης σε βλάβη |
| Έκθεση σε εξωτερικές συνθήκες και θερμοκρασία περιβλήματος | Περιβαλλοντική προστασία, θερμικά όρια, στρατηγική συμπύκνωσης και απαιτήσεις εγκατάστασης καλωδίων εισόδου | Περιβαλλοντικές βαθμολογίες συναρμολόγησης και οδηγίες εγκατάστασης |
| Αγορά-στόχος και διαδρομή έγκρισης έργου | Εφαρμοστέα αποδεικτικά στοιχεία προϊόντος και απαιτήσεις αποδοχής εγκατάστασης | Πιστοποιητικά ακριβούς μοντέλου/καταχωρίσεις και έγγραφα αναθεώρησης έργου |
Χρησιμοποιήστε την Οδηγός σχεδιασμού προστασίας συνδυαστή για τον συντονισμό ασφαλειών, διακοπτών DC, αυτόματων διακοπτών και SPD. Οι ρόλοι τους παραμένουν διακριτοί από την ανίχνευση τόξου. Μια συσκευή ελεγχόμενη από ενεργοποίηση μπορεί να συμμετέχει στην διακοπή όταν είναι κατάλληλη για το αξιολογημένο σύστημα· η απλή προστασία υπερέντασης από μόνη της δεν καθιστά ανίχνευση τόξου.
Η περιβαλλοντική επιλογή επεκτείνεται επίσης πέρα από την ετικέτα IP ενός περιβλήματος. Επαληθεύστε την πλήρη εγκατεστημένη συναρμολόγηση, συμπεριλαμβανομένων των εισόδων, των στεγανοποιήσεων, της έκθεσης, της θερμότητας και της πρόσβασης σέρβις. Το Οδηγός επιλογής περιβλήματος συνδυαστή PV παρέχει το ευρύτερο πλαίσιο του περιβλήματος.
Επαληθεύστε τα Στοιχεία για την Πλήρη Διαμόρφωση
IEC 63027:2023 addresses PV DC arc detection and optional interruption within its equipment scope, with series-arc detection tests and interruption-response evaluation. Its published scope extends to PV source circuits up to 1,500 V DC. That limit is the standard’s scope, not a rating granted to every product tested against it.
Χρησιμοποιήστε το ισχύον πρότυπο και την ταξινόμηση για να ζητήσετε αποδεικτικά στοιχεία για την παρεχόμενη λειτουργία. Όπου το έργο χρησιμοποιεί το UL 1699B, αποκτήστε το σχετικό αρχείο καταχώρισης ή πιστοποίησης και τους περιορισμούς μοντέλου/διαμόρφωσής του. Οι απαιτήσεις εγκατάστασης προέρχονται από τους υιοθετημένους κανόνες και τη διαδικασία έγκρισης του έργου· μια μόνο αναφορά σε πρότυπο προϊόντος δεν καθιστά τον AFCI υποχρεωτικό παντού.
Ελέγξτε τρία επίπεδα αποδεικτικών στοιχείων:
- Εξαρτήματα: ανιχνευτής, διάταξη διακοπής, εξοπλισμός ασφαλειών, SPD και άλλα συστατικά μέρη, κατά περίπτωση.
- Συναρμολόγηση: τις ηλεκτρικές, περιβαλλοντικές και λειτουργικές απαιτήσεις του διαμορφωμένου συνδυαστή.
- Σύστημα: προστατευόμενα κυκλώματα, διεπαφή μετατροπέα, ενέργεια αποκοπής, βοηθητικές υπηρεσίες και επιτρεπόμενη διαμόρφωση λειτουργίας.
Ένας εγκεκριμένος ανιχνευτής συν ένα εγκεκριμένο DC διακόπτης δεν καθιστούν αυτόματα μια επαληθευμένη συνδυασμένη λειτουργία. Ομοίως, ένα πιστοποιητικό για ένα μοντέλο ή διαμόρφωση δεν καλύπτει αυτόματα αλλαγές στην κατανομή καναλιών, υλικό διακοπής, βοηθητική τροφοδοσία ή υλικολογισμικό.
Ζητήστε έγγραφα που αναφέρουν το ακριβές μοντέλο και διαμόρφωση, τον εκδίδοντα οργανισμό, το σχετικό πρότυπο και έκδοση, το πεδίο εφαρμογής, τις συνθήκες και τους περιορισμούς. Ρωτήστε εάν οι μεταγενέστερες αντικαταστάσεις απαιτούν αναθεωρημένη εξέταση. Διατηρήστε συμβατικές αξιώσεις ανάλογες με τα διαθέσιμα στοιχεία: η αξιολόγηση τόξου σειράς δεν καθιστά προστασία έναντι κάθε παράλληλου τόξου, σφάλματος γείωσης, σύνδεσης υπερθέρμανσης ή σεναρίου πυρκαγιάς.
AFCI Combiner Box RFQ Έτοιμο προς Αντιγραφή
Στείλτε τα ακόλουθα πεδία με τα σχέδια του έργου. Απαιτήστε από τον προμηθευτή να συμπληρώσει τα ελλείποντα στοιχεία αντί να απαντήσει μόνο με μια ονομαστική τάση και τη λέξη “AFCI”.”
Έργο και αγορά προορισμού:
Εφαρμοστέοι απαιτήσεις εγκατάστασης και διαδρομή έγκρισης:
Μέγιστη διορθωμένη τάση PV:
Ρεύμα λειτουργίας και ρεύμα βραχυκυκλώματος συστοιχίας:
Διαθέσιμη παράλληλη πηγή/συνεισφορά σφάλματος:
Αριθμός εισόδων συστοιχιών και εξόδων κυκλωμάτων:
Συστοιχίες συνδυασμένες ανά έξοδο / είσοδο μετατροπέα:
Μοντέλα μετατροπέα και ηλεκτρονικών σε επίπεδο μονάδας:
Απαιτούμενες καλυπτόμενες ενότητες κυκλωμάτων:
Κανάλια ανίχνευσης τόξου και κατανομή εισόδου:
Απαιτούμενη αναγνώριση συμβάντος/καναλιού:
Διακόπτες ομάδες και έκταση αποκοπής:
Συσκευή διακοπής και δηλωμένη λειτουργία PV DC:
Βοηθητική τροφοδοσία και απόκριση σε απώλεια ισχύος:
Διεπαφή αποκοπής και απόκριση σε αποτυχία επικοινωνίας:
Ανάδραση κατάστασης, έξοδος συναγερμού και αρχεία συμβάντων:
Επιτρεπόμενη διαδικασία επαναφοράς/επανενεργοποίησης:
Έκθεση σε εξωτερικούς χώρους, θερμοκρασία, υψόμετρο και ανάγκες περιβλήματος:
Ακριβές μοντέλο, υλικολογισμικό και αναγνωριστικά διαμόρφωσης:
Στοιχεία εξαρτήματος, συναρμολόγησης και λειτουργίας τόξου:
Εγκεκριμένα έγγραφα λειτουργικής επαλήθευσης και παράδοσης:
Επιτρεπόμενες αντικαταστάσεις και απαιτήσεις αναθεώρησης αλλαγών:Αξιολογήστε τις προσφορές έναντι του ίδιου συμπληρωμένου προγράμματος. Αντιμετωπίστε την ελλιπή κάλυψη, την ανεξήγητη λειτουργία διακοπής ή τα ασύμφωνες στοιχεία ως άλυτα τεχνικά ζητήματα πριν από την έγκριση της παραγγελίας. Μια χαμηλότερη τιμή δεν αποτελεί συγκρίσιμη προσφορά όταν ένας προμηθευτής αναφέρει μόνο ανίχνευση και άλλος αναφέρει ένα τεκμηριωμένο σύστημα διακοπής.
Συμφωνήστε με τα Έγγραφα Παράδοσης Πριν την Παραγγελία
Συμπεριλάβετε τα τελικά μονογραμμικά και λειτουργικά διαγράμματα, το πρόγραμμα καναλιών, τη λίστα εξαρτημάτων/διαμόρφωσης, την αναγνώριση υλικολογισμικού, τα πιστοποιητικά ή τα στοιχεία δοκιμών, τους περιορισμούς εγκατάστασης και τις οδηγίες λειτουργίας στις απαιτήσεις αγοράς.
Προσδιορίστε μια μέθοδο λειτουργικής επαλήθευσης εγκεκριμένου εξοπλισμού και αρχεία για ένδειξη αποκοπής, εντολή διακοπής, ανάδραση κατάστασης και αποκατάσταση. Μην δημιουργείτε ένα αυτοσχέδιο τόξο DC υπό τάση ως δοκιμή αποδοχής στο εργοτάξιο. Η επαλήθευση πεδίου πρέπει να ακολουθεί τις οδηγίες του εξοπλισμού και τη διαδικασία ειδικευμένων ηλεκτρολογικών εργασιών του έργου.
Ορίστε την επιτρεπόμενη διαδικασία επανενεργοποίησης από τα ίδια έγγραφα. Μια διαθέσιμη εντολή απομακρυσμένης επαναφοράς δεν καθιστά έγκυρη την άδεια επανενεργοποίησης ενός ύποπτα κατεστραμμένου αυτόματου διακόπτη. Καταγράψτε τη διατήρηση συμβάντων και τη διερεύνηση που απαιτείται πριν από την αποκατάσταση.
Κατά την ανασκόπηση της δημοσιευμένης σειράς κουτιών συνδυασμού φωτοβολταϊκών (PV combiner box) της VIOX, επιβεβαιώστε κάθε διαμόρφωση με βάση την τεκμηρίωσή της. Ένας συμβατικός συνδυαστής VIOX δεν πρέπει να προσδιορίζεται ως διάταξη AFCI χωρίς σαφή απόδειξη ακριβούς μοντέλου. Στείλτε τις ολοκληρωμένες απαιτήσεις στο [email protected] για συζήτηση συγκεκριμένου μοντέλου, με την απαίτηση προστασίας από τόξο να προσδιορίζεται ξεχωριστά από τη συνήθη συλλογή και προστασία χορδών.
