Γιατί η Προστασία Ταχυφορτιστών DC Υπερβαίνει τους Βασικούς Αυτόματους Διακόπτες
Όταν ένα ηλεκτρικό όχημα $50.000 συνδέεται στον σταθμό φόρτισής σας, είστε υπεύθυνοι για κάτι περισσότερο από την απλή παροχή ρεύματος—προστατεύετε μια σημαντική επένδυση από ηλεκτρικές απειλές που μπορούν να χτυπήσουν σε μικροδευτερόλεπτα. Στον κλάδο των υποδομών φόρτισης EV, η ανεπαρκής προστασία δεν είναι απλώς μια τεχνική παράβλεψη. είναι μια ευθύνη που μπορεί να οδηγήσει σε αστοχία εξοπλισμού, ζημιά οχήματος και δαπανηρές διακοπές λειτουργίας.
Οι ταχυφορτιστές DC αντιμετωπίζουν μοναδικές ηλεκτρικές προκλήσεις που δεν μπορούν να αντιμετωπιστούν από τις τυπικές συσκευές προστασίας. Σε αντίθεση με τα οικιακά κυκλώματα, αυτά τα συστήματα χειρίζονται μετατροπή DC υψηλής ισχύος (50kW έως 350kW+), καθιστώντας τα ευάλωτα σε δύο κρίσιμους τρόπους αστοχίας: καταστροφικά συμβάντα υπερέντασης που καταστρέφουν ημιαγωγούς ισχύος και παροδικές υπερτάσεις από κεραυνούς ή διαταραχές δικτύου. Αυτό το άρθρο εξετάζει τις εξειδικευμένες απαιτήσεις προστασίας που επιβάλλονται από τα διεθνή πρότυπα και εξηγεί γιατί η σωστή Ειδικό Πιστοποιητικό Πρόσβασης (SPD) και η επιλογή ασφαλειών είναι μη διαπραγματεύσιμη για εμπορικές λειτουργίες φόρτισης EV.
Κατανόηση της Διπλής Απειλής: Υπερένταση έναντι Υπέρτασης
Προστασία Υπερέντασης: Προστασία Ημιαγωγών Ισχύος
Στους ταχυφορτιστές DC, η προστασία υπερέντασης εξυπηρετεί έναν πιο εξελιγμένο σκοπό από την πρόληψη πυρκαγιών καλωδίων. Η καρδιά κάθε σταθμού φόρτισης DC είναι μια μονάδα μετατροπής ισχύος που περιέχει IGBT (Insulated Gate Bipolar Transistors) ή SiC MOSFET—ημιαγωγικές συσκευές που μετατρέπουν την ισχύ του δικτύου AC σε ρυθμιζόμενη έξοδο DC. Αυτά τα εξαρτήματα είναι εξαιρετικά ευάλωτα σε ρεύματα σφάλματος, με θερμική αστοχία να συμβαίνει σε χιλιοστά του δευτερολέπτου.
Τυπικοί αυτόματοι διακόπτες ανταποκρίνονται πολύ αργά για την προστασία των ημιαγωγών. Όταν συμβεί ένα εσωτερικό βραχυκύκλωμα ή σφάλμα “shoot-through”, τα ρεύματα σφάλματος μπορούν να φτάσουν τις 10-50 φορές το ονομαστικό ρεύμα μέσα σε μικροδευτερόλεπτα. Μέχρι να ενεργοποιηθεί ένας συμβατικός διακόπτης (συνήθως 20-100ms), το IGBT έχει ήδη καταστραφεί. Εδώ οι εξαιρετικά ταχείες ασφάλειες ημιαγωγών γίνονται απαραίτητες.

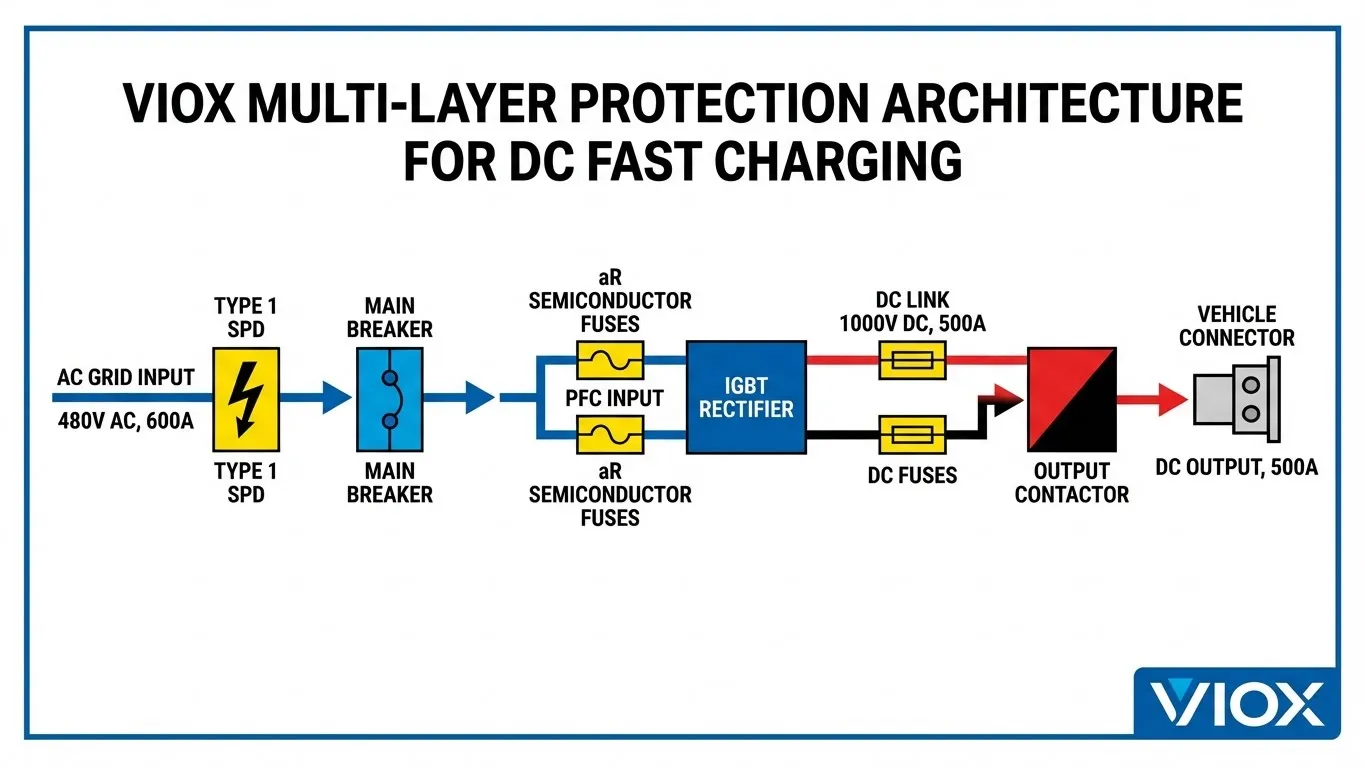

Βασικές Ζώνες Προστασίας σε Ταχυφορτιστές DC:
| Ζώνη Προστασίας | Τύπος συσκευής | Χρόνος απόκρισης | Κύρια λειτουργία |
|---|---|---|---|
| Είσοδος AC (Πλευρά Δικτύου) | Ασφάλεια HBC ή MCCB | 10-50ms | Αποτροπή διαταραχής δικτύου, προστασία κτιρίου |
| Διορθωτής AC-DC | Ασφάλεια Ημιαγωγών aR | <5ms | Προστασία γέφυρας IGBT/διόδου |
| DC Bus/Link | Εξαιρετικά Ταχεία Ασφάλεια DC | <3ms | Προστασία τράπεζας πυκνωτών και μετατροπέα |
| Έξοδος DC (Πλευρά Οχήματος) | Ασφάλεια με Ονομαστική Τιμή DC + Επαφέας | <10ms | Προστασία καλωδίου και BMS οχήματος |
Προστασία Υπέρτασης: Η Πρόκληση της Εξωτερικής Εγκατάστασης

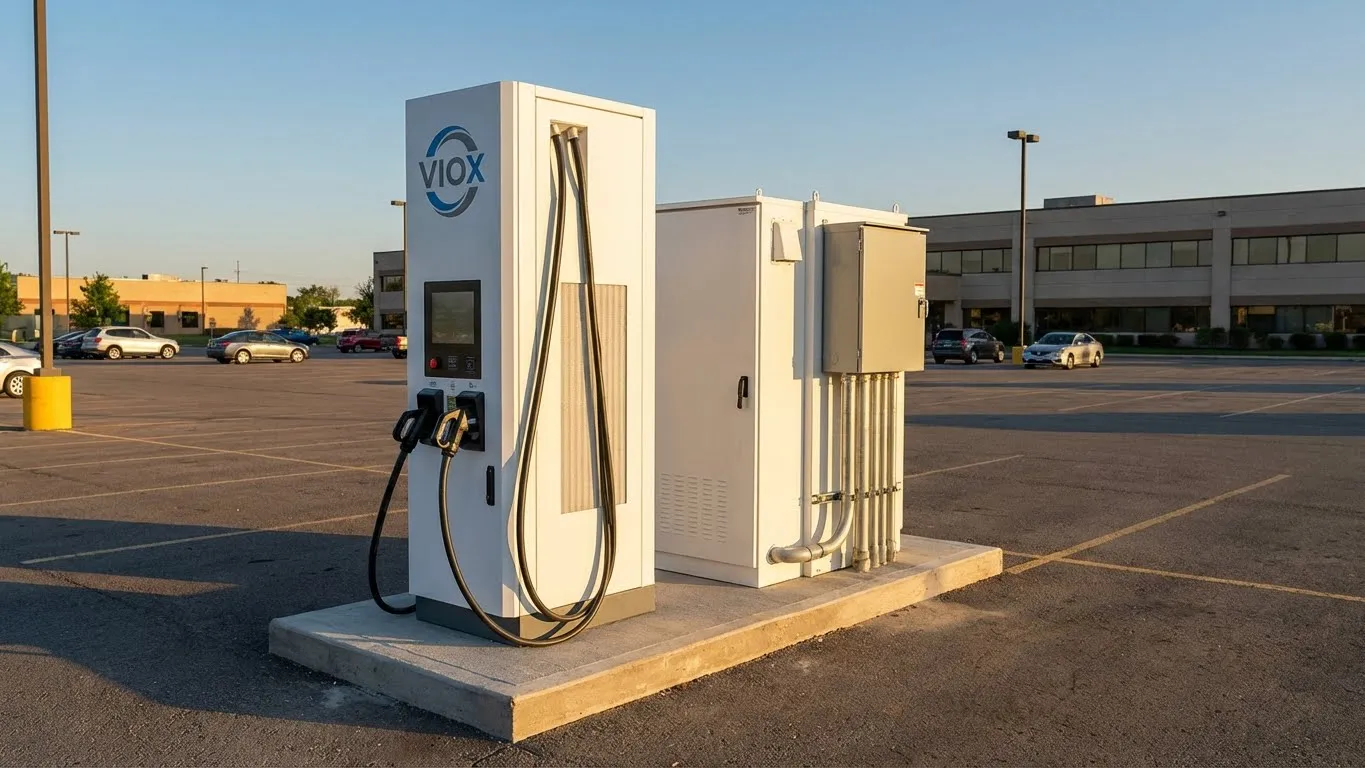

Οι ταχυφορτιστές DC συνήθως εγκαθίστανται σε εκτεθειμένες εξωτερικές τοποθεσίες—χώροι ανάπαυσης αυτοκινητοδρόμων, κατασκευές στάθμευσης και εμπορικά οικόπεδα—όπου αντιμετωπίζουν συνεχή έκθεση σε παροδικές υπερτάσεις. Σε αντίθεση με τα ελεγχόμενα εσωτερικά περιβάλλοντα, η εξωτερική υποδομή φόρτισης αντιμετωπίζει πολλαπλές πηγές υπέρτασης:
- Υπερτάσεις που προκαλούνται από κεραυνούς: Ακόμη και έμμεσες προσβολές έως και 1 χλμ. μακριά μπορούν να προκαλέσουν αιχμές τάσης που υπερβαίνουν τα 6.000 V σε γραμμές ηλεκτρικής ενέργειας και καλώδια επικοινωνίας.
- Μεταβατικά μεταγωγής: Οι λειτουργίες μεταγωγής του δικτύου κοινής ωφέλειας, οι εκκινήσεις μεγάλων κινητήρων και η μεταγωγή τράπεζας πυκνωτών δημιουργούν αιχμές τάσης που κυμαίνονται από 800 V έως 2.000 V.
- Ηλεκτροστατική εκφόρτιση: Σε ξηρά κλίματα, η στατική συσσώρευση σε μονωμένο εξοπλισμό μπορεί να εκφορτιστεί σε κυκλώματα ελέγχου, καταστρέφοντας μονάδες επικοινωνίας και συστήματα οθόνης.
Ενώ τα συστήματα διαχείρισης μπαταριών (BMS) ηλεκτρικών οχημάτων ενσωματώνουν κάποια προστασία υπέρτασης, έχουν σχεδιαστεί για να προστατεύουν τη συστοιχία μπαταριών—όχι για να απορροφούν την πλήρη ενέργεια μιας υπέρτασης κεραυνού. Ο σταθμός φόρτισης πρέπει να παρέχει πρωτεύουσα προστασία από υπερτάσεις πριν οι τάσεις φτάσουν στον σύνδεσμο του οχήματος.
Διεθνή Πρότυπα: Μη Διαπραγματεύσιμες Απαιτήσεις Προστασίας
IEC 61851 και UL 2202: Το Ρυθμιστικό Πλαίσιο
Η παγκόσμια βιομηχανία φόρτισης EV λειτουργεί υπό αυστηρά πρότυπα ασφαλείας που επιβάλλουν ρητά συσκευές προστασίας. Το IEC 61851 (Αγωγιμοποιητικό Σύστημα Φόρτισης Ηλεκτρικών Οχημάτων) καθορίζει θεμελιώδεις απαιτήσεις για όλο τον εξοπλισμό φόρτισης EV, συμπεριλαμβανομένων συγκεκριμένων διατάξεων για προστασία υπερέντασης, ανίχνευση σφάλματος γείωσης και ανοσία σε υπερτάσεις.
Για τις αγορές της Βόρειας Αμερικής, το UL 2202 (Εξοπλισμός Συστήματος Φόρτισης Ηλεκτρικών Οχημάτων) παρέχει πρόσθετες απαιτήσεις ευθυγραμμισμένες με το άρθρο 625 του Εθνικού Ηλεκτρολογικού Κώδικα (NEC). Αυτά τα πρότυπα επιβάλλουν:
- Αποκλειστικές συσκευές προστασίας υπερέντασης με μέγεθος σύμφωνα με την ονομαστική τιμή του εξοπλισμού φόρτισης
- Προστασία σφάλματος γείωσης που πληροί τις απαιτήσεις UL 2231 για την ασφάλεια του προσωπικού
- Προστασία από υπερτάσεις για εξωτερικές εγκαταστάσεις (σύμφωνα με την ενημέρωση NEC 2020)
- Δυνατότητες ανίχνευσης και διακοπής σφάλματος τόξου
- Συντονισμένη προστασία για την απομόνωση σφαλμάτων χωρίς πλήρη διακοπή λειτουργίας του συστήματος
Η συμμόρφωση δεν είναι προαιρετική—αυτές οι πιστοποιήσεις είναι προαπαιτούμενα για εγκρίσεις διασύνδεσης κοινής ωφέλειας, άδειες εγκατάστασης και ασφαλιστική κάλυψη. Οι μη συμμορφούμενες εγκαταστάσεις αντιμετωπίζουν έκθεση σε ευθύνες και ενδέχεται να αποκλειστούν από συμφωνίες συμμετοχής σε δίκτυο φόρτισης.
Επιλογή του Κατάλληλου SPD για Εφαρμογές Φόρτισης EV
Ταξινόμηση Τύπου και Συντονισμός
Οι συσκευές προστασίας από υπερτάσεις για φόρτιση EV ακολουθούν την ταξινόμηση IEC 61643-11, με την επιλογή να βασίζεται στην τοποθεσία εγκατάστασης και το επίπεδο απειλής:
SPD Τύπου 1 (Κλάση I): Εγκατεστημένες στην είσοδο σέρβις, αυτές οι συσκευές χειρίζονται άμεσες προσβολές κεραυνού και υπερτάσεις σε επίπεδο κοινής ωφέλειας. Έχουν σχεδιαστεί για ρεύματα εκφόρτισης έως 25kA ανά φάση (μορφή κύματος 10/350μs) και είναι υποχρεωτικές για σταθμούς φόρτισης με εναέρια τροφοδοσία ή ενσωματωμένα συστήματα αντικεραυνικής προστασίας.
SPD Τύπου 2 (Κλάση II): Εγκατεστημένες σε πίνακες διανομής ή απευθείας σε εξοπλισμό φόρτισης. Αυτές παρέχουν προστασία από επαγόμενες υπερτάσεις και μεταβατικά μεταγωγής, με χωρητικότητα εκφόρτισης 20-40kA (μορφή κύματος 8/20μs). Είναι η ελάχιστη απαίτηση για όλες τις εμπορικές εγκαταστάσεις φόρτισης EV.
Συνδυασμένο SPD Τύπου 1+2: Αναδύονται ως η προτιμώμενη λύση για ταχυφορτιστές DC, αυτές οι υβριδικές συσκευές παρέχουν τόσο προστασία σε επίπεδο κεραυνού όσο και προστασία από επαγόμενες υπερτάσεις σε μια ενιαία συμπαγή μονάδα, απλοποιώντας την εγκατάσταση και διασφαλίζοντας συντονισμένη απόκριση.
Κρίσιμες Προδιαγραφές SPD για Φόρτιση DC
Όταν καθορίζετε SPD για ταχυφορτιστές DC, εστιάστε σε αυτές τις βασικές παραμέτρους:
Σύγκριση Απόδοσης SPD για Σταθμούς Φόρτισης EV:
| Προδιαγραφές | Τύπος 1 SPD | Ενιαίο έντυπο δηµόσιας διαβούλευσης τύπου 2 | Υβριδικό Τύπου 1+2 | Βάση Απαίτησης |
|---|---|---|---|---|
| Μέγιστο Ρεύμα Εκφόρτισης (Imax) | 25kA (10/350μs) | 40kA (8/20μs) | 25kA+40kA | IEC 61643-11 |
| Επίπεδο Προστασίας Τάσης (Up) | ≤1.500V | ≤1.200V | ≤1.200V | IEC 61851-23 |
| Χρόνος απόκρισης | <100ns | <25ns | <25ns | Κρίσιμο για τα ηλεκτρονικά |
| Ονομαστική Τάση Λειτουργίας (Uc) | 275V AC | 275V AC | 275V AC | Συστήματα 240V |
| Διακοπή Ρεύματος Συνέπειας | Ναι | Ναι | Ναι | IEC 62305-4 |
| Ένδειξη Κατάστασης Εξ Αποστάσεως | Απαιτείται | Απαιτείται | Απαιτείται | Προβλεπτική συντήρηση |
| Εύρος θερμοκρασίας λειτουργίας | -40°C έως +85°C | -40°C έως +85°C | -40°C έως +85°C | Εξωτερική εγκατάσταση |
Για προστασία στην πλευρά DC (μεταξύ ανορθωτή και εξόδου οχήματος), είναι απαραίτητα εξειδικευμένα DC SPDs με ονομαστική τάση 1.000V DC με αμφίδρομους τρόπους προστασίας (+PE, -PE, +-).
Εξαιρετικά Γρήγορες Ασφάλειες Ημιαγωγών: Προστατεύοντας την Επένδυση

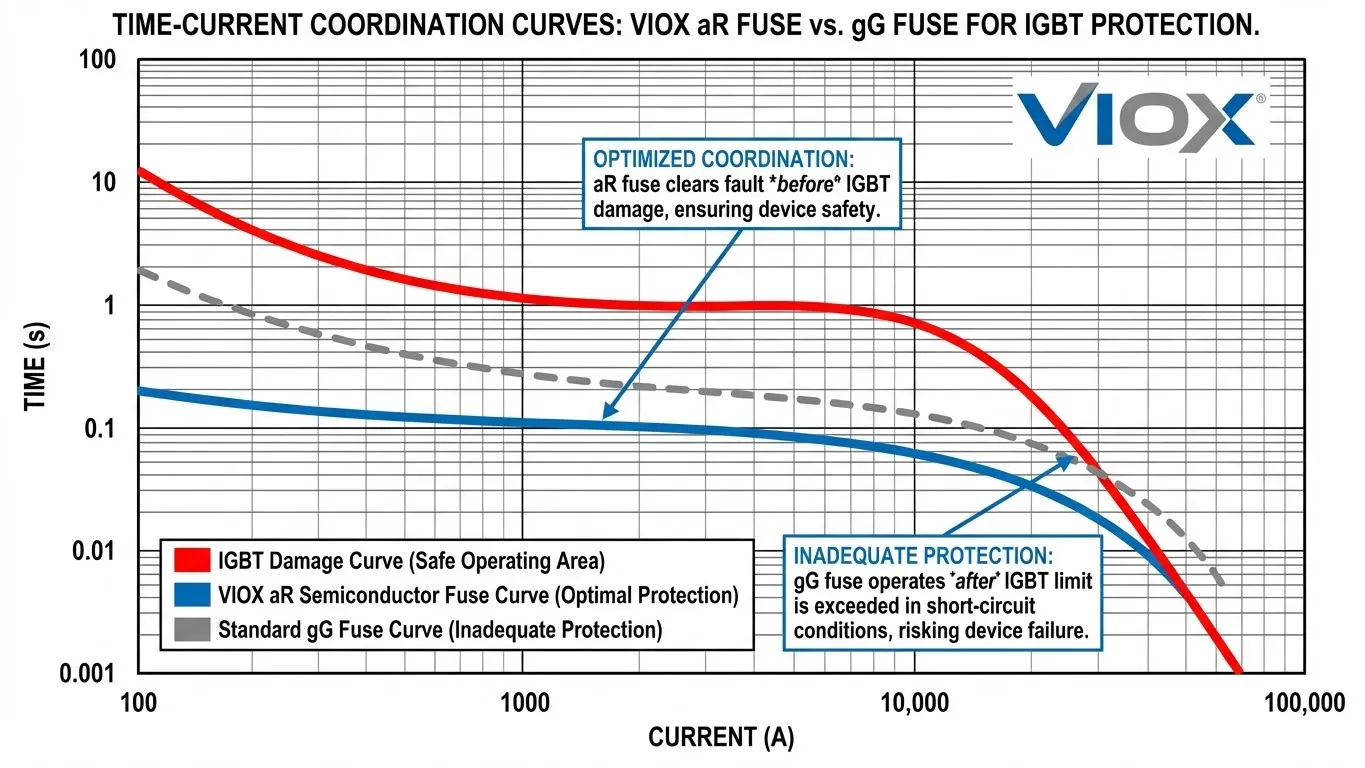

Γιατί οι Τυπικές Ασφάλειες Αποτυγχάνουν στα Ηλεκτρονικά Ισχύος
Οι μονάδες μετατροπής ισχύος στους ταχυφορτιστές DC αντιπροσωπεύουν το 40-60% του συνολικού κόστους του συστήματος, με τις μεμονωμένες μονάδες IGBT να κυμαίνονται από 500€ έως 3.000€ η καθεμία. Αυτοί οι ημιαγωγοί έχουν εξαιρετικά χαμηλή θερμική μάζα—μπορούν να μεταβούν από την κανονική λειτουργία σε καταστροφική αστοχία σε λιγότερο από 5 χιλιοστά του δευτερολέπτου κατά τη διάρκεια ενός συμβάντος βραχυκυκλώματος.
Οι τυπικές ασφάλειες “gG” ή “gL”, που έχουν σχεδιαστεί για προστασία καλωδίων, έχουν χρόνους τήξης 50-200ms σε ρεύματα σφάλματος. Αυτή η απόκριση είναι πολύ αργή για την προστασία ημιαγωγών. Μέχρι τη στιγμή που μια τυπική ασφάλεια αρχίζει να λιώνει, η θερμοκρασία σύνδεσης IGBT έχει ήδη υπερβεί τους 175°C, προκαλώντας θερμική διαφυγή και καταστροφή της συσκευής.
Ασφάλειες Κατηγορίας aR: Ειδικά Κατασκευασμένες για Ημιαγωγούς
Η προστασία ημιαγωγών απαιτεί ασφάλειες κατηγορίας aR (ταξινόμηση IEC 60269-4), όπου το “a” υποδηλώνει μερική ικανότητα διακοπής (μόνο βραχυκύκλωμα) και το “R” υποδηλώνει ταχεία δράση βελτιστοποιημένη για συσκευές ημιαγωγών.
Αυτές οι εξειδικευμένες ασφάλειες διαθέτουν:
- Στοιχεία ασφάλειας από κράμα αργύρου: Πολλαπλά παράλληλα στοιχεία με προσεκτικά βαθμονομημένες διατομές εξασφαλίζουν συνεπή, επαναλαμβανόμενα χαρακτηριστικά τήξης.
- Γέμιση άμμου χαλαζία υψηλής καθαρότητας: Λειτουργεί ως μέσο απόσβεσης τόξου, επιτρέποντας την ταχεία διακοπή ρεύματος και την αποτροπή επαναφοράς.
- Κεραμική κατασκευή σώματος: Παρέχει μηχανική αντοχή και θερμική σταθερότητα για ικανότητες διακοπής έως 100kA.
- Εξαιρετικά χαμηλή τιμή I²t: Αυτή είναι η κρίσιμη παράμετρος—η συνολική ενέργεια που αφήνεται να περάσει κατά τη διάρκεια της εκκαθάρισης σφάλματος πρέπει να είναι χαμηλότερη από τη θερμική αντοχή του ημιαγωγού (συνήθως μετράται σε A²s).
Επιλογή και Συντονισμός Ασφαλειών
Η σωστή επιλογή ασφαλειών απαιτεί προσεκτικό συντονισμό με τις προδιαγραφές IGBT:
Κριτήρια Επιλογής Ασφάλειας Ημιαγωγών:
| Παράμετρος | Κανόνας Επιλογής | Τυπική Τιμή (Φορτιστής 120kW) | Μέθοδος Επαλήθευσης |
|---|---|---|---|
| Ονομαστικό ρεύμα (In) | 1,2-1,5× συνεχές φορτίο | 250A-400A | Θερμικός υπολογισμός |
| Ονομαστική τάση (Un) | ≥1,4× τάση διαύλου DC | 1.000V DC | Τάση σχεδιασμού συστήματος |
| I²t Let-through | <50.000 A²s | Φύλλο δεδομένων κατασκευαστή | |
| Ικανότητα θραύσης (Icn) | ≥Μέγιστο πιθανό σφάλμα | 50-100kA | Μελέτη βραχυκυκλώματος |
| Κατηγορία Λειτουργίας | aR (ημιαγωγός) | aR ανά IEC 60269-4 | Συμμόρφωση με τα πρότυπα |
| Χρόνος απόκρισης | <5ms @ 10×In | <3ms τυπικό | Καμπύλες χρόνου-ρεύματος |
Για έναν τυπικό ταχυφορτιστή DC 150kW με συνεχή έξοδο 400A, το σχήμα προστασίας θα περιλαμβάνει:
- Είσοδος AC: 3× ασφάλειες κατηγορίας gG 630A (προστασία δικτύου)
- Είσοδος Ανορθωτή: 3× ασφάλειες κατηγορίας aR 500A (προστασία γέφυρας IGBT)
- Σύνδεση DC: 2× ασφάλειες DC κατηγορίας aR 400A (προστασία διαύλου)
- Στάδιο Εξόδου: 2× ασφάλειες DC 500A με ηλεκτρονικό κύκλωμα προφόρτισης
Το Πλεονέκτημα VIOX: Ολοκληρωμένες Λύσεις Προστασίας
Ως κορυφαίος B2B κατασκευαστής εξοπλισμού ηλεκτρικής προστασίας, η VIOX Electric παρέχει ολοκληρωμένες λύσεις προστασίας ειδικά σχεδιασμένες για υποδομές ταχείας φόρτισης DC. Το χαρτοφυλάκιο προϊόντων μας καλύπτει κάθε απαίτηση προστασίας σε σύγχρονους σταθμούς φόρτισης EV:
Χαρτοφυλάκιο Προστασίας Ταχυφορτιστή VIOX DC:
- Σειρά VSP-T1+T2: Συνδυασμένα SPDs Τύπου 1+2 με ονομαστική τιμή 20-40kA, πιστοποιημένα κατά UL 1449 5th Edition και IEC 61643-11
- Σειρά VF-AR: Εξαιρετικά γρήγορες ασφάλειες ημιαγωγών aR, ικανότητα διακοπής 100kA, συμβατές με IEC 60269-4
- Σειρά VF-DC: Ασφάλειες ονομαστικής τάσης DC για συστήματα 1.000V/1.500V με αμφίδρομη διακοπή ρεύματος
- Σειρά VDC-SPD: Συσκευές προστασίας από υπερτάσεις DC που πληρούν το πρότυπο IEC 61643-31 για προστασία μετά την ανόρθωση
Κάθε συσκευή προστασίας VIOX έχει σχεδιαστεί για το σκληρό λειτουργικό περιβάλλον των εμπορικών σταθμών φόρτισης: εύρος θερμοκρασίας -40°C έως +85°C, προστασία από τις καιρικές συνθήκες IP65 και διάρκεια ζωής 20 ετών υπό κανονικές συνθήκες.
Η ομάδα μηχανικών μας παρέχει ολοκληρωμένες μελέτες συντονισμού προστασίας, διασφαλίζοντας ότι τα SPD και οι ασφάλειες συνεργάζονται ως ένα ενιαίο σύστημα και όχι ως ανεξάρτητα εξαρτήματα. Αυτός ο συντονισμός αποτρέπει τις ενοχλητικές διακοπές, ενώ εγγυάται ότι τα ρεύματα σφάλματος διακόπτονται πριν προκληθεί ζημιά στον εξοπλισμό.
Βέλτιστες πρακτικές εφαρμογής

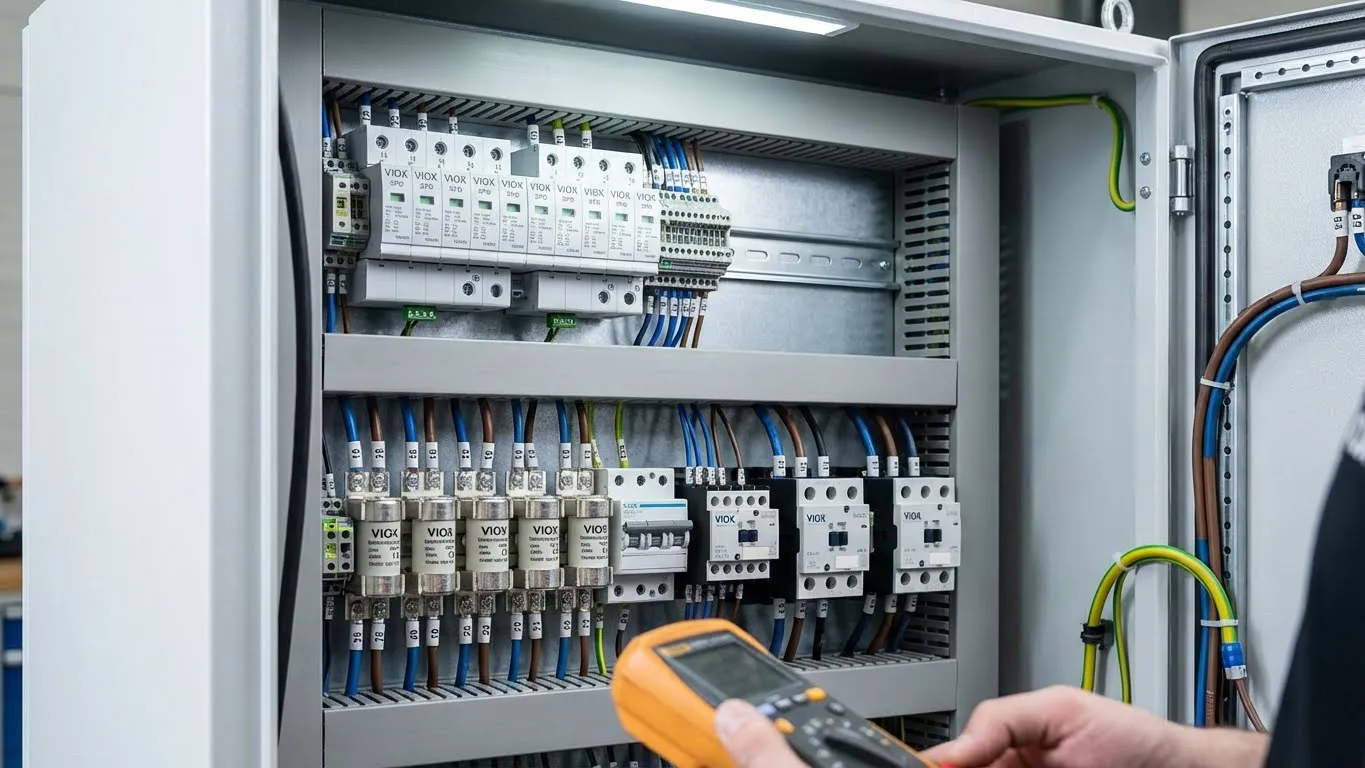

Σκέψεις εγκατάστασης
Η σωστή εγκατάσταση είναι εξίσου κρίσιμη με την επιλογή των εξαρτημάτων:
Εγκατάσταση SPD:
- Τοποθετήστε όσο το δυνατόν πιο κοντά στον προστατευόμενο εξοπλισμό (ελαχιστοποιήστε το μήκος των καλωδίων)
- Χρησιμοποιήστε μεγέθη καλωδίων σύμφωνα με τις προδιαγραφές του κατασκευαστή (συνήθως 6-10 AWG)
- Διασφαλίστε σταθερή σύνδεση γείωσης με σύνθετη αντίσταση <10Ω
- Εγκαταστήστε επαφές απομακρυσμένης παρακολούθησης για προληπτική συντήρηση
Εγκατάσταση ασφαλειών:
- Χρησιμοποιήστε βάσεις ασφαλειών που καθορίζονται από τον κατασκευαστή και έχουν ονομαστική τιμή για το πλήρες ρεύμα σφάλματος
- Επαληθεύστε την επαρκή ροή αέρα ψύξης γύρω από τις ασφάλειες
- Εφαρμόστε παρακολούθηση κατάστασης ασφαλειών (ένδειξη καμένης ασφάλειας)
- Διατηρήστε απόθεμα ανταλλακτικών ασφαλειών για γρήγορη αντικατάσταση
Συντήρηση και δοκιμές
Οι συσκευές προστασίας απαιτούν περιοδική επαλήθευση:
Συντήρηση SPD:
- Οπτικός έλεγχος κάθε τρίμηνο για ζημιές ή αποχρωματισμό
- Επαληθεύστε τη λειτουργικότητα του απομακρυσμένου δείκτη κατάστασης μηνιαίως
- Ελέγξτε το ρεύμα διαρροής ετησίως (θα πρέπει να είναι <1mA)
- Αντικαταστήστε μετά από σημαντικό συμβάν υπερτάσεων (ακόμη και αν δεν υπάρχουν ορατές ζημιές)
Συντήρηση ασφαλειών:
- Θερμική απεικόνιση κάθε εξάμηνο
- Επαληθεύστε την αντίσταση επαφής της βάσης ασφαλειών (<50µΩ)
- Αντικαταστήστε τις ασφάλειες που παρουσιάζουν οποιονδήποτε αποχρωματισμό ή σημάδια υπερθέρμανσης
- Καταγράψτε όλες τις αντικαταστάσεις για ανάλυση τάσεων
Συχνές ερωτήσεις: Προστασία ταχυφορτιστή DC
Ε: Μπορώ να χρησιμοποιήσω τυπικούς διακόπτες κυκλώματος αντί για ασφάλειες ημιαγωγών για τον σταθμό φόρτισης DC;
Α: Όχι. Οι τυπικοί διακόπτες κυκλώματος έχουν χρόνους απόκρισης 20-100ms, που είναι πολύ αργοί για να προστατεύσουν τα IGBT και άλλους ημιαγωγούς ισχύος που αποτυγχάνουν σε λιγότερο από 5ms κατά τη διάρκεια συνθηκών σφάλματος. Οι ασφάλειες κατηγορίας aR ειδικά για ημιαγωγούς με χρόνους εκκαθάρισης <5ms είναι υποχρεωτικές για την προστασία των μονάδων μετατροπής ισχύος. Οι τυπικοί διακόπτες θα πρέπει να χρησιμοποιούνται για προστασία εισόδου και μεταγωγή φορτίου, όχι για προστασία ημιαγωγών.
Ε: Ποια είναι η διαφορά μεταξύ των SPD Τύπου 1 και Τύπου 2 και ποιο χρειάζομαι;
Α: Τα SPD Τύπου 1 χειρίζονται άμεσα χτυπήματα κεραυνού (25kA, κυματομορφή 10/350μs) και εγκαθίστανται στην είσοδο παροχής. Τα SPD Τύπου 2 προστατεύουν από επαγόμενες υπερτάσεις (40kA, κυματομορφή 8/20μs) και εγκαθίστανται στο επίπεδο του εξοπλισμού. Οι εμπορικοί ταχυφορτιστές DC συνήθως απαιτούν και τα δύο, ή μια συνδυασμένη υβριδική συσκευή Τύπου 1+2. Οι εξωτερικές εγκαταστάσεις με εναέρια τροφοδοσία ρεύματος χρειάζονται υποχρεωτικά προστασία Τύπου 1 σύμφωνα με το άρθρο 625 του NEC και το πρότυπο IEC 61851-23.
Ε: Πώς μπορώ να καθορίσω την σωστή ονομαστική τιμή ασφάλειας για τις μονάδες ισχύος του σταθμού φόρτισης;
Α: Επιλέξτε ονομαστική τιμή ασφάλειας στο 1,2-1,5× το συνεχές ρεύμα φορτίου, επαληθεύστε ότι η ενέργεια διέλευσης I²t της ασφάλειας είναι μικρότερη από την ονομαστική I²t του IGBT (που βρίσκεται στα φύλλα δεδομένων του κατασκευαστή) και διασφαλίστε ότι η ικανότητα διακοπής υπερβαίνει το μέγιστο προοπτικό ρεύμα σφάλματος από τη μελέτη βραχυκυκλώματος. Να συντονίζεστε πάντα με τις προδιαγραφές του κατασκευαστή της μονάδας—η χρήση υπερμεγέθων ασφαλειών καταργεί την προστασία, ενώ οι υπομεγέθεις ασφάλειες προκαλούν ενοχλητικές διακοπές.
Ε: Οι σταθμοί φόρτισης EV χρειάζονται προστασία από υπερτάσεις τόσο στην πλευρά AC όσο και στην πλευρά DC;
Α: Ναι. Τα SPD στην πλευρά AC (πριν από τον ανορθωτή) προστατεύουν από υπερτάσεις που προέρχονται από το δίκτυο και από κεραυνούς. Τα SPD στην πλευρά DC (μετά τον ανορθωτή) είναι εξίσου σημαντικά επειδή οι υπερτάσεις μπορούν να δημιουργηθούν εσωτερικά από λειτουργίες μεταγωγής ή μπορούν να διαδοθούν από την πλευρά του οχήματος μέσω του καλωδίου φόρτισης. Το πρότυπο IEC 61851-23 απαιτεί συγκεκριμένα προστασία από υπερτάσεις στην πλευρά DC με ονομαστική τιμή για την τάση του συστήματος (συνήθως 1.000V DC).
Ε: Κάθε πότε πρέπει να αντικαθίστανται οι συσκευές προστασίας και ποιο είναι το κόστος κύκλου ζωής;
Α: Τα SPD θα πρέπει να αντικαθίστανται μετά από οποιοδήποτε σημαντικό συμβάν υπερτάσεων (>80% της ονομαστικής χωρητικότητας) ή όταν η απομακρυσμένη παρακολούθηση υποδεικνύει υποβάθμιση. Η τυπική διάρκεια ζωής είναι 10-20 χρόνια σε κανονικές συνθήκες. Οι ασφάλειες ημιαγωγών θα πρέπει να αντικαθίστανται αμέσως μετά την εκκαθάριση ενός σφάλματος—είναι συσκευές προστασίας μίας χρήσης. Ωστόσο, το κόστος αντικατάστασης ασφαλειών (50-200 € ανά ασφάλεια) είναι ασήμαντο σε σύγκριση με την αντικατάσταση της μονάδας IGBT (500-3.000 €) ή τον χρόνο διακοπής λειτουργίας του σταθμού φόρτισης (200-500 € ανά ώρα σε χαμένα έσοδα).
Ε: Υπάρχουν ειδικές απαιτήσεις για ταχυφορτιστές DC άνω των 150kW;
Α: Οι φορτιστές υψηλής ισχύος (150-350kW) απαιτούν ενισχυμένη προστασία λόγω των υψηλότερων μεγεθών ρεύματος σφάλματος. Αυτό περιλαμβάνει: ασφάλειες υψηλότερης ικανότητας διακοπής (100kA ελάχιστο), παράλληλες διατάξεις ασφαλειών με σωστή κατανομή ρεύματος, ενισχυμένα συστήματα ψύξης και συχνά πλεονάζοντα μονοπάτια προστασίας. Επιπλέον, οι φορτιστές εξαιρετικά υψηλής ισχύος χρησιμοποιούν συνήθως αρχιτεκτονική διαύλου 1.500V DC, απαιτώντας συσκευές προστασίας με κατάλληλη ονομαστική τιμή. Να συμβουλεύεστε πάντα τα πρότυπα IEC 61851-23 και UL 2202 για συγκεκριμένες απαιτήσεις επιπέδου ισχύος.
Συμπέρασμα: Προστασία ως Επένδυση, Όχι Έξοδο
Στην υποδομή ταχείας φόρτισης DC, οι συσκευές προστασίας δεν είναι βοηθητικά εξαρτήματα—είναι αναπόσπαστο μέρος της αξιοπιστίας του συστήματος και της οικονομικής βιωσιμότητας. Ένα μόνο απροστάτευτο συμβάν υπερτάσεων μπορεί να καταστρέψει εξοπλισμό αξίας 10.000-30.000 € και να προκαλέσει ημέρες διακοπής λειτουργίας. Τα σωστά καθορισμένα SPD και οι ασφάλειες ημιαγωγών, που αντιπροσωπεύουν μόλις το 3-5% του συνολικού κόστους του φορτιστή, παρέχουν ασφάλιση έναντι αυτών των καταστροφικών αστοχιών.
Το ρυθμιστικό τοπίο επιβάλλει όλο και περισσότερο την ολοκληρωμένη προστασία. Το πρότυπο IEC 61851-23:2023 και οι ενημερωμένες απαιτήσεις UL 2202 έχουν ενισχύσει τις προδιαγραφές προστασίας από υπερτάσεις, καθιστώντας τη συμμόρφωση μη προαιρετική για νέες εγκαταστάσεις. Καθώς το δίκτυο φόρτισης EV επεκτείνεται σε εφαρμογές υψηλότερης ισχύος (φορτιστές 350kW+ για επαγγελματικά οχήματα), οι απαιτήσεις προστασίας θα γίνουν μόνο πιο αυστηρές.
Η ομάδα μηχανικών της VIOX Electric παρέχει ολοκληρωμένες λύσεις προστασίας που υποστηρίζονται από 25+ χρόνια εμπειρίας στα συστήματα διανομής και προστασίας ισχύος. Τα προϊόντα μας πληρούν όλα τα σχετικά διεθνή πρότυπα και έχουν αποδειχθεί σε χιλιάδες εμπορικές εγκαταστάσεις φόρτισης σε όλο τον κόσμο. Επικοινωνήστε με την ομάδα τεχνικών πωλήσεών μας για μελέτες συντονισμού προστασίας συγκεκριμένων τοποθεσιών και προτάσεις προϊόντων.
