Um ein Fehlerlichtbogen-Schutzeinrichtung (AFDD) zu prüfen, identifizieren Sie zunächst das genaue Gerät und lesen Sie die aktuellen Anweisungen. Warnen Sie die Benutzer, dass der geschützte Stromkreis spannungsfrei geschaltet werden könnte, versetzen Sie das Gerät und den Stromkreis in den vom Hersteller angegebenen Zustand, betätigen Sie die Prüfeinrichtung genau wie vorgeschrieben, überprüfen Sie die angegebene Reaktion und setzen Sie das Gerät nur gemäß den Anweisungen zurück.
Wenn die AFDD nicht wie dokumentiert reagiert, sich nicht zurücksetzen lässt, erneut auslöst oder ungewöhnliche Hitze, Geruch, Geräusche oder physische Schäden aufweist, brechen Sie den Vorgang ab und veranlassen Sie eine Untersuchung durch eine Elektrofachkraft. Erzeugen Sie keine Funken und improvisieren Sie keinen Lichtbogen, um das Gerät zu testen.
Wichtigste Erkenntnisse
- Die Modellanweisungen – nicht ein allgemeiner Farbcode oder ein universeller Countdown – definieren die korrekten Prüfbedingungen und das erwartete Ergebnis.
- Eine manuelle Prüfung überprüft üblicherweise einen internen Prüfpfad und die Fähigkeit des Geräts, den Stromkreis zu unterbrechen, sie reproduziert jedoch nicht jeden IEC 62606-Produkttest und beweist nicht, dass die Verdrahtung fehlerfrei ist.
- Die Prüfhäufigkeit hängt vom Hersteller und den geltenden Installationsvorschriften ab. Als britisches Beispiel gibt der aktuelle IET-Leitfaden für Modellformulare ein sechsmonatiges Intervall für eine AFDD mit manueller Prüfeinrichtung vor und verweist Benutzer auf den Hersteller, wenn sowohl manuelle als auch automatische Prüffunktionen vorhanden sind.
- Ein fehlgeschlagener Test, ein fehlgeschlagenes Zurücksetzen, wiederholtes Auslösen oder ein abnormaler physischer Zustand erfordern eine Untersuchung. Dies identifiziert für sich genommen noch nicht die Ursache.
- Eine integrierte AFDD + RCBO enthält unterschiedliche Schutzfunktionen. Gehen Sie nicht davon aus, dass eine Taste oder ein Ergebnis jede Funktion verifiziert, es sei denn, die genauen Anweisungen besagen dies.
Für eine umfassendere Erläuterung des Lichtbogenschutzes beginnen Sie mit was ein AFDD ist und wie er funktioniert.

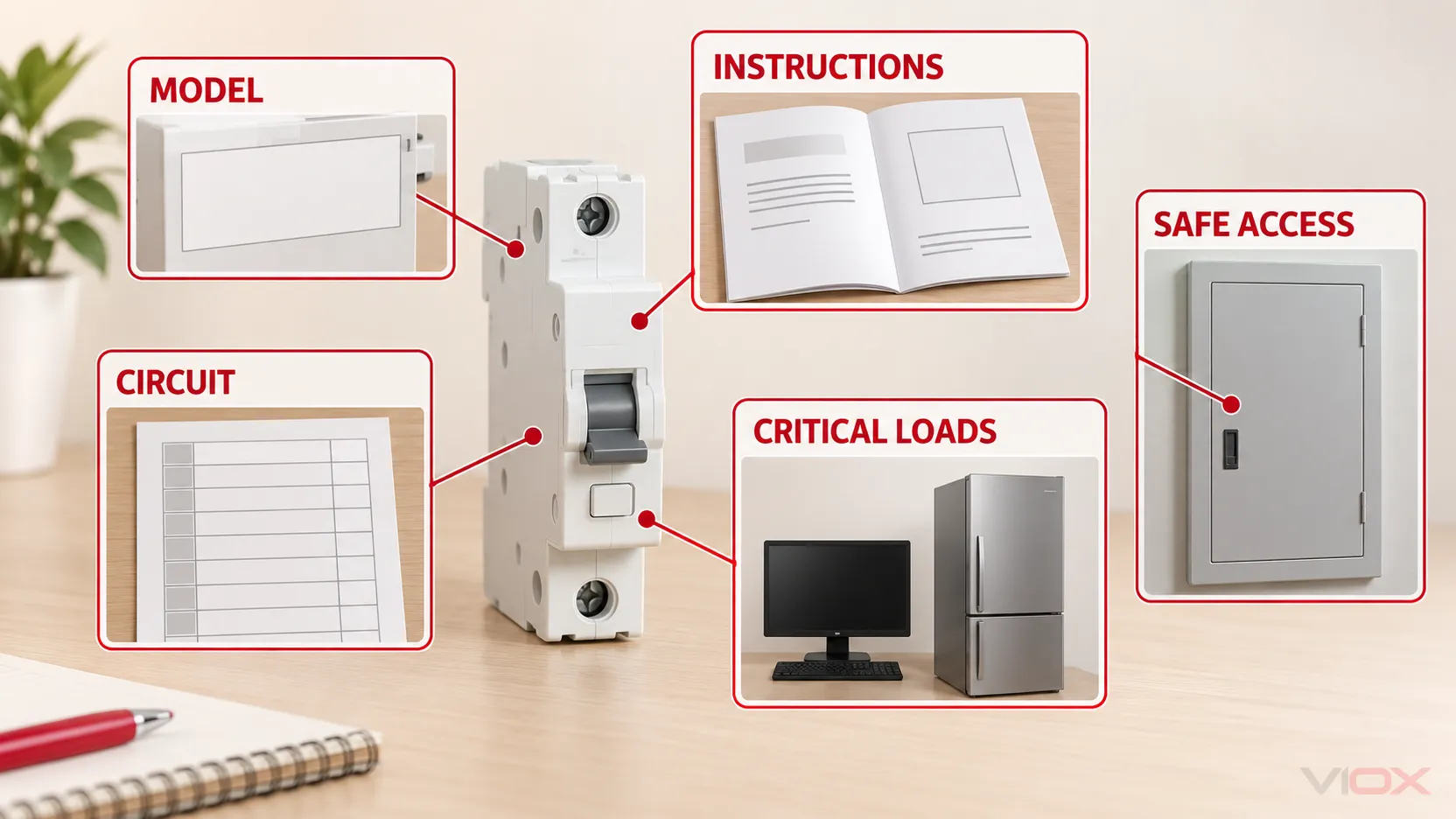

Bevor Sie die Testtaste drücken
Die Prüfung kann die Trennung aller Verbraucher im geschützten Stromkreis zur Folge haben. Eine kurze Vorabprüfung vermeidet Datenverlust, unerwartetes Abschalten von Geräten oder die Unterbrechung kritischer Lasten.
| Prüfen | Festzulegende Parameter | Stoppen oder eskalieren Sie, wenn |
|---|---|---|
| Genaue Gerätebezeichnung | Hersteller, Modell, Schutzfunktionen und aktuelles Anweisungsblatt | Das Gerät kann nicht identifiziert werden oder dessen Prüfsteuerung ist unklar |
| Betroffener Stromkreis | Welche Beleuchtung, Steckdosen, Steuerungen, Alarmanlagen, Kühlgeräte, IT-Ausrüstung oder andere Lasten werden spannungslos | Ein Ausfall der Versorgung könnte ein Sicherheits- oder Prozessrisiko darstellen |
| Testbedingungen | Ob die Anweisungen erfordern, dass das Gerät unter Spannung steht, eingeschaltet, unbelastet oder in einem anderen angegebenen Zustand ist | Der erforderliche Zustand kann nicht sicher hergestellt werden |
| Sichtbarer Zustand | Das Äußere ist intakt, trocken, ordnungsgemäß montiert und frei von offensichtlichen Verfärbungen oder Beschädigungen | Es gibt Hitze, Brandgeruch, Geräusche, Feuchtigkeit, Risse, Schmelzspuren oder freiliegende spannungsführende Teile |
| Wiederherstellungsplan | Wie das Gerät zurückgesetzt wird und wie die normale Versorgung bestätigt wird | Die Wiederherstellung erfordert das Öffnen des Gehäuses oder den Zugang zu Leitern |
Speichern Sie Ihre Computerarbeit und benachrichtigen Sie betroffene Personen vor dem Test. Entfernen Sie nicht die Abdeckung des Verteilers, berühren Sie keine Anschlussklemmen, ziehen Sie keine Verbindungen nach und führen Sie keine Messungen unter Spannung als Teil einer routinemäßigen Tastenprüfung durch.
Nicht jedes AFDD verfügt über die gleichen Bedienelemente. Einige Produkte integrieren Überstrom- und Fehlerstromschutz, während andere eine andere Konstruktionsweise verwenden. Die IEC 62606 erkennt mehrere Möglichkeiten an, die Störlichtbogen-Erkennungsfunktion bereitzustellen, daher kann allein das Erscheinungsbild nicht festlegen, was ein bestimmtes Bedienelement testet. Der IEC 62606 AFDD-Standardleitfaden erläutert diese Konstruktionsgrenzen.

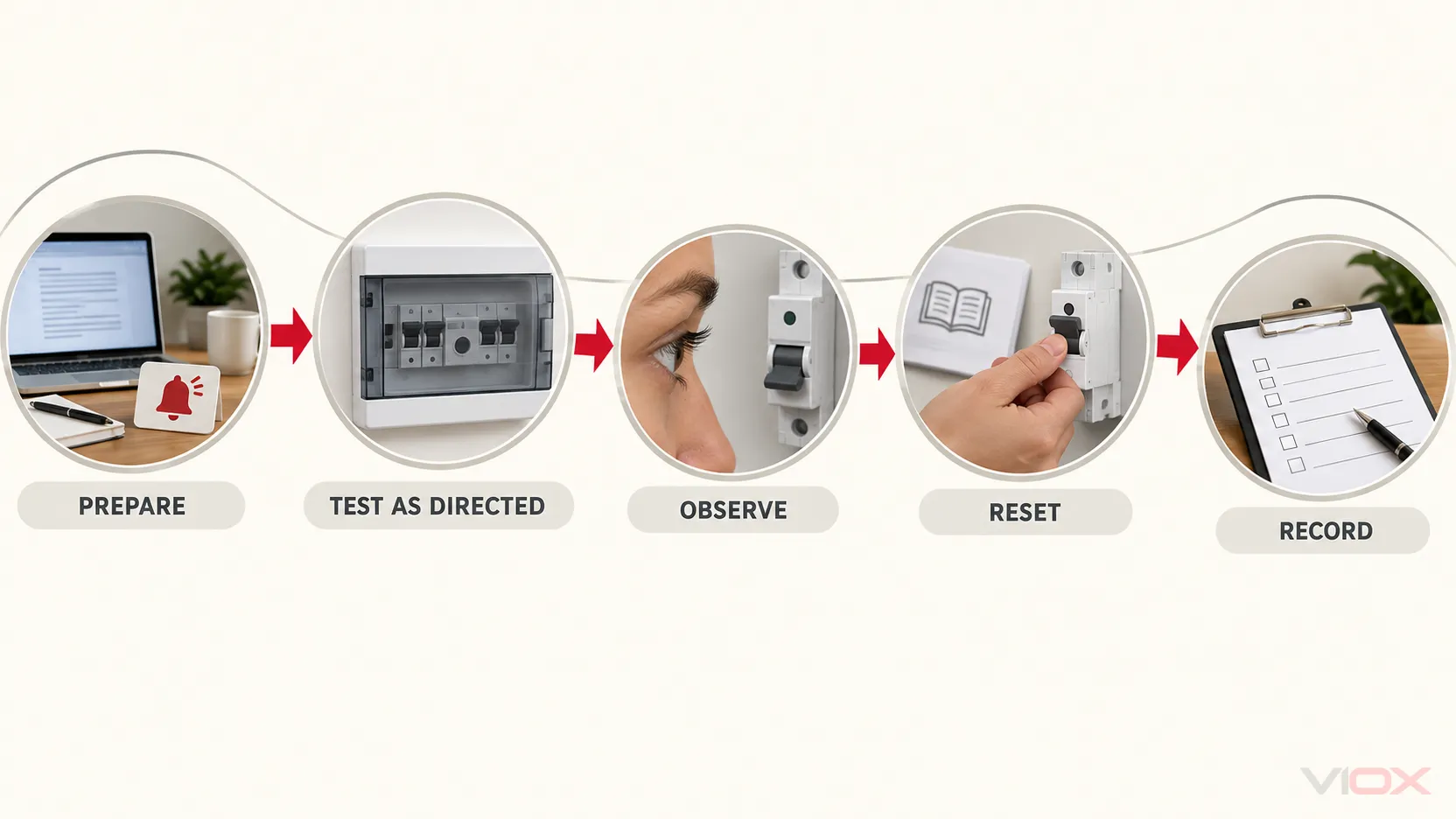

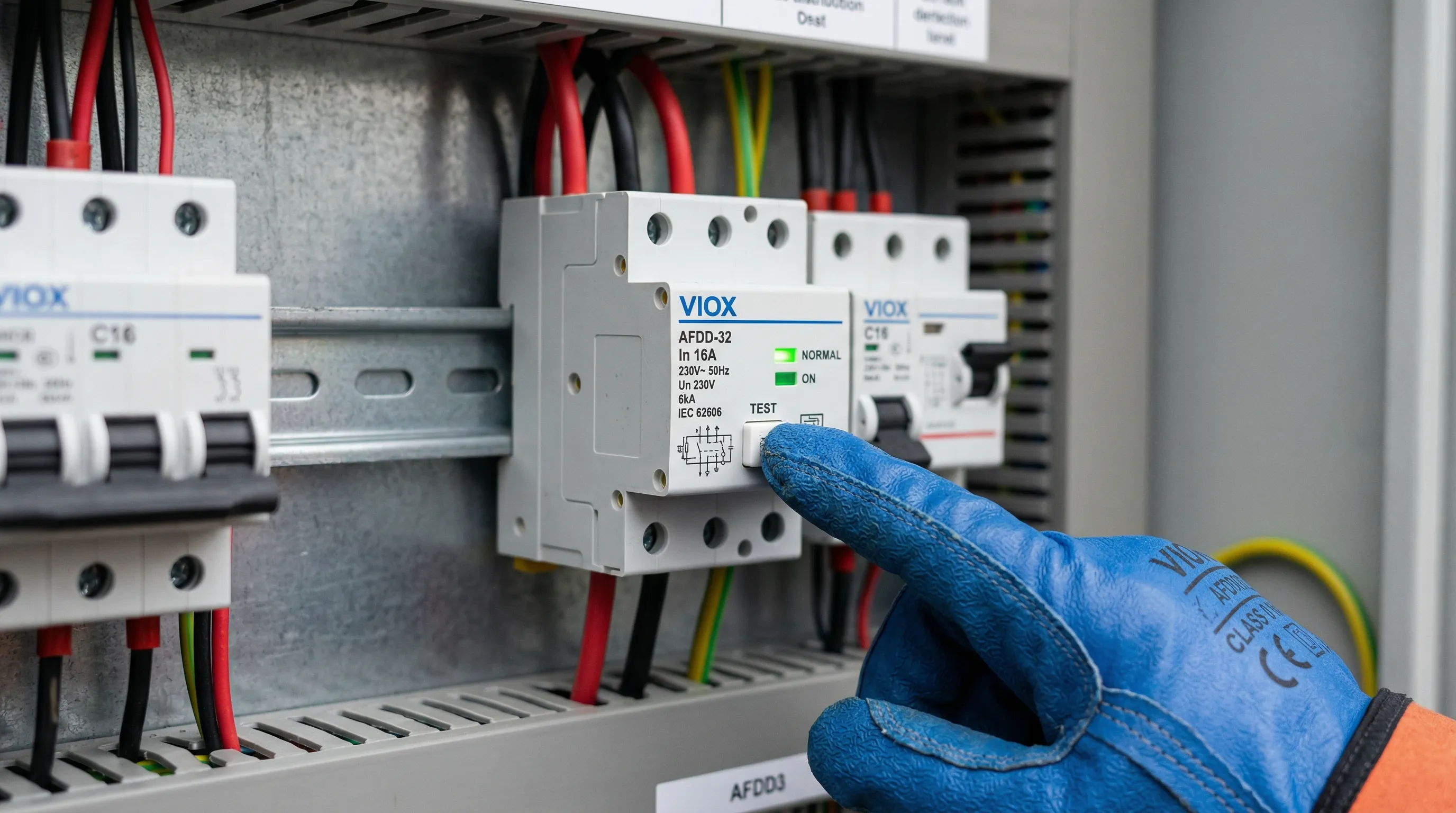

AFDD-Testtastenverfahren
Verwenden Sie diese Sequenz als Kontrollrahmen. Wo das genaue Anweisungsblatt abweicht, haben die Modellanweisungen Vorrang.
1. Ausgangszustand aufzeichnen
Notieren Sie die Stromkreisidentifikation, die Geräteposition, den Status der sichtbaren Anzeige sowie alle Informationen zu vorherigen Auslösungen. Wenn das Gerät eine Auslösespeicheranzeige bietet, sichern Sie diese vor der Betätigung der Bedienelemente, da ein Rücksetzen nützliche Diagnosehinweise löschen könnte.
2. Vorbereitung auf die zu erwartende Stromunterbrechung
Fahren Sie betroffene Geräte auf die normale Weise herunter. Stellen Sie sicher, dass während des Tests kein kritischer Dienst von diesem Stromkreis abhängt. Sorgen Sie für eine ausreichende Beleuchtung und einen sicheren Zugang, falls ein Beleuchtungsstromkreis getrennt wird.
3. Versetzen des Geräts in den erforderlichen Testzustand
Befolgen Sie das genaue Anweisungsblatt. Es kann angeben, ob eine Versorgungsspannung erforderlich ist und welche Griffstellung oder Lastbedingung gilt. Übernehmen Sie keine Betätigungsdauer, Anzeigesequenz oder Betriebsbedingung von einem anderen AFDD.
4. Betätigen der Teststeuerung wie angewiesen
Drücken oder halten Sie das Bedienelement nur für die vom Hersteller angegebene Methode und Dauer. Betätigen Sie nicht wiederholt ein Bedienelement, das keine dokumentierte Reaktion hervorruft, und testen Sie niemals durch absichtliches Erzeugen eines Lichtbogens.
5. Vergleichen der Reaktion mit den Anweisungen
Überprüfen Sie, ob der Schaltmechanismus, die Griffstellung, die Anzeige oder ein anderes angegebenes Ergebnis mit der Gerätedokumentation übereinstimmen. Vermeiden Sie allgemeine Aussagen wie “Grün bedeutet normal” oder “Rot bedeutet Lichtbogenfehler”: Das Anzeigeverhalten ist modellspezifisch.
6. Stromkreis zurücksetzen und wiederherstellen
Setzen Sie das Gerät nur gemäß der dokumentierten Methode zurück. Nehmen Sie die betroffenen Geräte gezielt wieder in Betrieb und bestätigen Sie anschließend, dass die erwartete Stromversorgung des Stromkreises wiederhergestellt ist. Wenn sich der AFDD nicht zurücksetzen lässt oder erneut auslöst, erzwingen Sie das Einschalten nicht weiter.
7. Ergebnis protokollieren
Notieren Sie Datum, Gerät und Stromkreis, Testmethode, beobachtetes Ergebnis, Wiederherstellungsstatus sowie alle anormalen Zustände. Eine einfache Aufzeichnung erleichtert die Interpretation wiederkehrender Symptome und eine spätere professionelle Untersuchung.

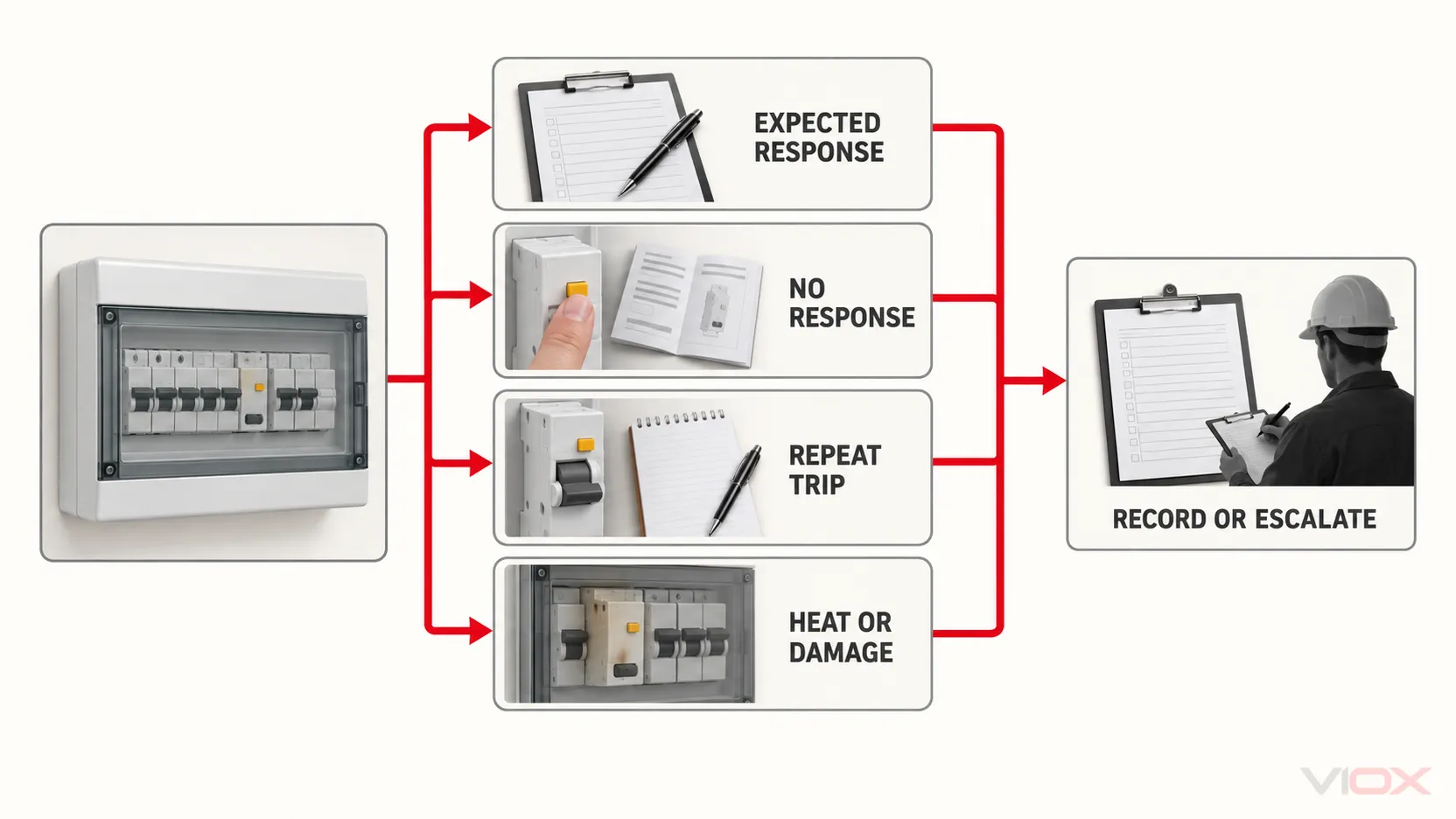

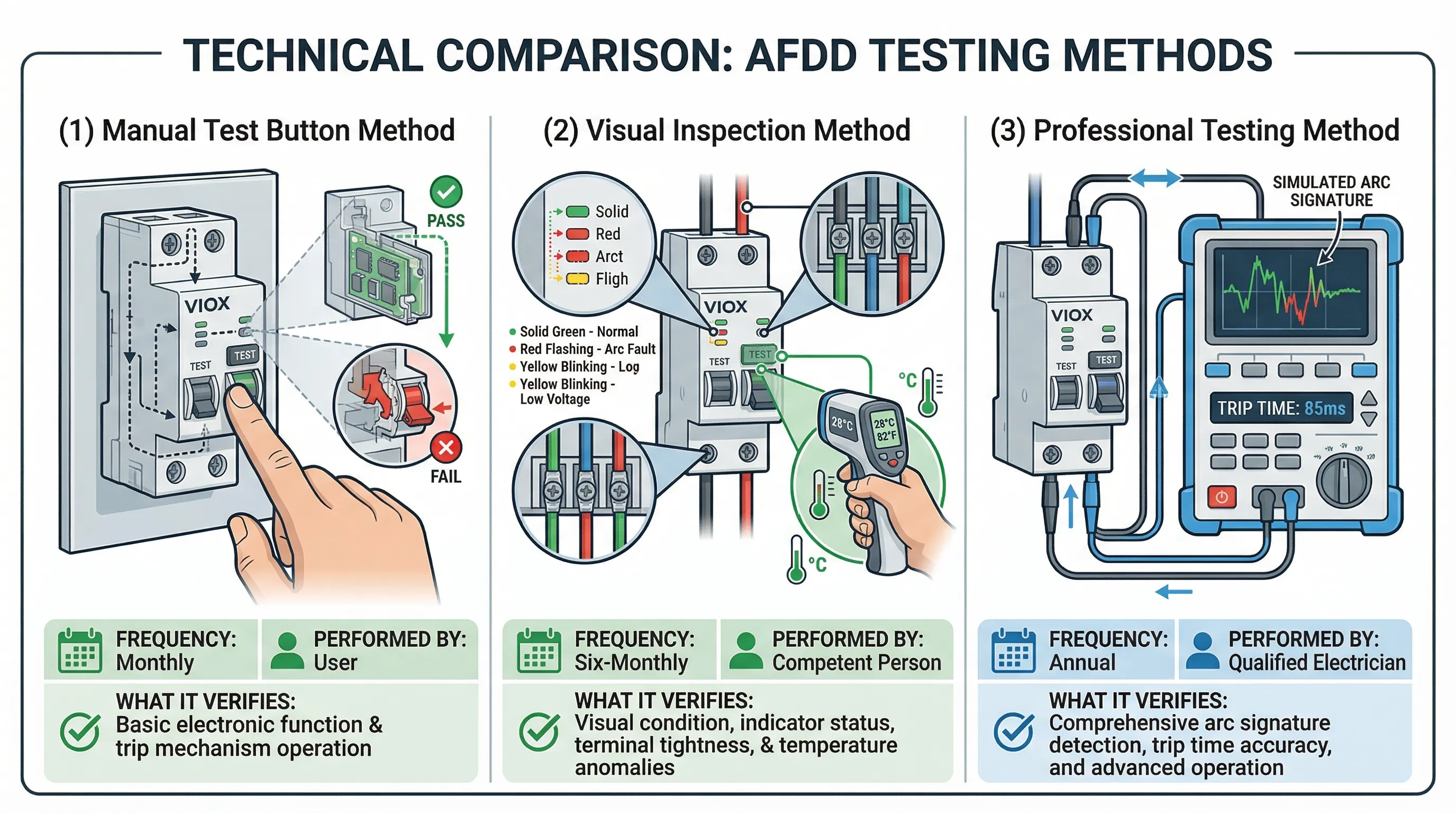

AFDD-Testergebnisse: Was als Nächstes zu tun ist
Das nützliche Ergebnis eines Tastentests ist nicht nur “bestanden” oder “nicht bestanden”. Es ist eine dokumentierte Beobachtung, die mit einer sicheren Folgemaßnahme verbunden ist.
| Beobachtetes Ergebnis | Was es festlegen kann | Was sie nicht belegt | Nächste Maßnahme |
|---|---|---|---|
| Gerät reagiert und setzt sich wie dokumentiert zurück | Der deklarierte manuelle Testpfad und die Öffnungs-/Wiederherstellungssequenz haben unter den Testbedingungen reagiert | Dass jeder Lichtbogen erkannt wird, die Verdrahtung in Ordnung ist, jede integrierte Schutzfunktion bestanden hat oder die Installation konform ist | Erfassen Sie das Ergebnis und halten Sie das festgelegte zukünftige Testintervall ein |
| Keine dokumentierte Reaktion | Die Testbedingungen könnten falsch sein, die Versorgung könnte fehlen, das falsche Bedienelement könnte verwendet worden sein oder das Gerät/der Testpfad könnte Aufmerksamkeit erfordern | Das Gerät ist definitiv defekt | Brechen Sie wiederholte Versuche ab, prüfen Sie die genauen Anweisungen und suchen Sie fachkundigen Rat, wenn die Ursache nicht offensichtlich ist, ohne das Gehäuse zu öffnen |
| Gerät funktioniert, lässt sich aber nicht zurücksetzen | Ein Fehler, eine angeschlossene Last, ein Versorgungszustand, ein Verdrahtungsproblem, ein Gerätezustand oder ein internes Problem können bestehen bleiben | Dass ein Lichtbogenfehler die bestätigte Ursache ist | Belassen Sie den Stromkreis in einem sicheren Zustand und veranlassen Sie eine Untersuchung |
| Gerät setzt zurück und löst erneut aus | Eine angeschlossene Last, ein Stromkreiszustand, eine lose oder beschädigte Verbindung, ein Problem mit der Versorgung/dem Neutralleiter, eine Fehlanwendung oder ein Geräteproblem können beteiligt sein | Dass die Auslösung eine “Fehlauslösung” ist oder dass der AFDD fehlerhaft ist | Bewahren Sie die Auslöseanzeige und die Ereignisdetails auf; setzen Sie das Gerät nicht wiederholt zurück; veranlassen Sie eine systematische Diagnose |
| Anzeige weicht vom Handbuch ab | Das Gerät hat einen nicht dokumentierten oder missverstandenen Zustand angezeigt | Eine allgemeingültige Bedeutung allein aufgrund der Farbe | Fotografieren oder notieren Sie das Muster und ziehen Sie das genaue Anweisungsblatt oder den technischen Support zu Rate |
| Hitze, Geruch, Geräusch, Verfärbung, Feuchtigkeit, Rissbildung oder Schmelzen | Es liegt ein potenziell unsicherer physikalischer Zustand vor | Eine Ursache, die durch routinemäßige Tastenprüfung behoben werden kann | Vermeiden Sie den weiteren Betrieb und veranlassen Sie umgehend eine fachkundige Beurteilung |
Eine konservative Reaktion auf ein Gerät, das nicht wie dokumentiert abschaltet, besteht darin, wiederholte Versuche einzustellen, die genauen Anweisungen zu bestätigen und fachkundigen Rat einzuholen. Eine fehlgeschlagene Tastenprüfung allein reicht nicht aus, um die Ursache zu identifizieren oder einen sofortigen Austausch zu rechtfertigen.
Was die Testtaste beweist – und was nicht
Eine manuelle AFDD-Prüftaste erzeugt einen internen Testzustand, der durch das Produktdesign definiert ist. Wenn das Gerät die angegebene Reaktion zeigt, liefert die Überprüfung einen nützlichen Nachweis dafür, dass der relevante interne Pfad und der Auslösevorgang in diesem Moment reagiert haben.
Dies ist keine Nachbildung des vollständigen IEC 62606-Typprüfprogramms vor Ort. Die IEC-Norm befasst sich mit der Konstruktion und Leistung von AFDD für den Hausgebrauch und ähnliche AC-Anwendungen, einschließlich verschiedener Konstruktionswege. Die Produktkonformität wird durch die geltende Modelldokumentation und Nachweise belegt – nicht durch das einmalige Drücken einer Taste vor Ort. Siehe die offizielle IEC 62606 konsolidierte Publikation zum Anwendungsbereich.
Eine erfolgreiche manuelle Überprüfung beweist nicht:
- dass der Endstromkreis keine beschädigten Kabel oder losen Verbindungen enthält;
- dass jeder mögliche Serien- oder Parallellichtbogen unter jeder Lastbedingung erkannt wird;
- dass Fehlerstrom- oder Überstromfunktionen in einem integrierten Gerät separat verifiziert wurden;
- dass das Gerät mit dem Verteiler kompatibel oder korrekt installiert ist;
- dass dessen Zertifizierung, Bemessung oder Wartungsstatus aktuell ist; oder
- dass eine vorherige Auslösung durch einen Lichtbogen und nicht durch eine andere integrierte Schutzfunktion verursacht wurde.
Verwenden Sie keine improvisierte Funkenstrecke, keinen losen Leiter und keinen selbstgebauten Lichtbogengenerator. Ein solcher Test erzeugt eine unkontrollierte Gefahr und kann die standardisierte Produktleistung nicht nachweisen.
Wie oft sollte ein AFDD getestet werden?
Verwenden Sie das Intervall und die Methode, die in den aktuellen Herstelleranweisungen und den für den Projektstandort geltenden Installationsregeln angegeben sind.
Als ein klar gekennzeichnetes regionales Beispiel besagt der Leitfaden für Empfänger in den Modellformularen BS 7671:2018+A4:2026 des IET, dass ein AFDD mit manueller Testeinrichtung alle sechs Monate durch Drücken der Testtaste geprüft werden sollte. Wenn ein AFDD sowohl über eine Testtaste als auch über eine automatische Testfunktion verfügt, besagt der Leitfaden, dass die Anweisungen des Herstellers für die Bedienung der Testtaste zu befolgen sind. Dieses Beispiel aus dem Vereinigten Königreich sollte nicht in ein universelles globales Intervall umgewandelt werden. Überprüfen Sie die IET A4 Modellformulare.
Das automatische Selbsttestverhalten variiert ebenfalls je nach Ausführung. Es kann die Elektronik oder andere interne Funktionen überwachen, ohne den Stromkreis zu unterbrechen, aber das Vorhandensein dieser Funktion sagt Ihnen nicht, ob eine separate manuelle Überprüfung erforderlich ist. Bestätigen Sie die Funktion, die Anzeige und die erforderliche Benutzeraktion in der exakten Modelldokumentation.
Testen eines integrierten AFDD + RCBO
Ein integrierter AFDD + RCBO kombiniert Lichtbogenerkennung, Fehlerstromschutz, Überlastschutz und Kurzschlussschutz in einem deklarierten Produkt. Diese Funktionen adressieren unterschiedliche Fehlerzustände.
Die Frontplatte kann ein Bedienelement, mehrere Bedienelemente oder modellspezifische Anzeigen enthalten. Schließen Sie nicht anhand der Anzahl oder Farbe der Tasten darauf, welche Funktionen geprüft werden. Verwenden Sie die Anweisungen des Herstellers, um Folgendes zu identifizieren:
- welche Funktion das jeweilige Test-Bedienelement auslöst;
- den erforderlichen Versorgungs- und Schaltgriffzustand;
- das erwartete Schalt- und Anzeigeverhalten;
- das Rücksetzverfahren; und
- ob eine separate fachmännische Überprüfung für die Fehlerstromfunktion erforderlich ist.
Die Anforderungen an die Feldprüfung einer RCD-Funktion sind nicht mit einer manuellen Tastenprüfung eines AFDD austauschbar. Beispielsweise erläutert das IET, dass die aktuelle Überprüfung eines allgemeinen, nicht verzögerten RCD gemäß BS 7671 eine AC-Prüfung mit dessen Bemessungs-Fehlerstrom verwendet und den früheren Fünffach-Test nicht mehr erfordert. Diese Arbeit erfordert geeignete Ausrüstung und Fachkompetenz; sie ist nicht Teil einer routinemäßigen AFDD-Tastenprüfung durch den Endanwender. Lesen Sie die IET-Erläuterung zur RCD-Prüfung.
Für Hilfe bei der Zuordnung aller vier Schutzfunktionen zu einem Stromkreis verwenden Sie den Auswahlleitfaden für AFDD + RCBO.
Wenn der AFDD erneut auslöst oder sich nicht zurücksetzen lässt
Gehen Sie nicht davon aus, dass jede wiederholte Auslösung ein gefährlicher Lichtbogen ist, und tun Sie dies nicht als Fehlfunktion ab. Ein Kombinationsgerät könnte aufgrund eines Lichtbogens, eines Fehlerstroms, einer Überlast oder eines Kurzschlusses ausgelöst haben. Weitere Möglichkeiten sind ein angeschlossenes Gerät, eine beschädigte Verkabelung, eine schlechte Verbindung, eine falsche Stromkreis- oder Versorgungsanordnung, eine Anwendung außerhalb des deklarierten Verwendungszwecks des Modells oder ein Gerätefehler.
Bevor jemand die Installation zurücksetzt oder ändert, notieren Sie:
- die Uhrzeit und die Betriebsbedingungen;
- welche Lasten in Betrieb waren oder gerade geschaltet hatten;
- den Zustand des Hebels, der Fahne, des Displays oder der Anzeige;
- ob das Ereignis auf Installationsarbeiten, Schäden, Feuchtigkeit oder eine Versorgungsstörung folgte; und
- ob andere Stromkreise oder Schutzeinrichtungen ausgelöst haben.
Ein normaler Benutzer darf zugängliche Verbraucher nur dann ausschalten oder ausstecken, wenn dies sicher und zulässig ist. Das Entfernen einer Gehäuseabdeckung, das Abklemmen von abgehenden Leitern, das Nachziehen von Anschlussklemmen, das Messen an unter Spannung stehenden Stromkreisen oder das Austauschen von Geräten ist einer Elektrofachkraft vorbehalten, die das sichere Freischalten und die entsprechenden Anweisungen beachtet.
Eine professionelle Diagnose sollte die aufgezeichneten Nachweise, die Diagnoseanleitung des Modells und geeignete Stromkreisprüfungen nutzen. Das Ziel ist es, Ursachen bei Verbraucher, Verdrahtung, Versorgung, Anschluss, Anwendung und Gerät zu unterscheiden – nicht den AFDD einfach deshalb auszutauschen, weil der erste Rücksetzversuch fehlgeschlagen ist.
AFDD-Prüfprotokollvorlage
| Datenfeld | Eintrag |
|---|---|
| Datum und Uhrzeit | |
| Verteiler und Stromkreis | |
| AFDD-Hersteller und Modell | |
| Verwendetes Anweisungsdokument/Revision | |
| Betätigungshebel und Status der Anzeige | |
| Prüfsteuerung und -methode | |
| Beobachtete Reaktion | |
| Ergebnis von Rückstellung und Spannungs-Wiederkehr | |
| Lasten oder Bedingungen im Zusammenhang mit einer wiederholten Auslösung | |
| Folgeaktion und verantwortliche Person |
