Es gibt kein universelles sicheres Gewicht, das ein hochbelastbarer Kabelbinder halten kann. Der auf einem Datenblatt angegebene Wert ist in der Regel eine minimale Schlaufenzugfestigkeit die unter kontrollierten Testbedingungen gemessen wurde. Sie ist nützlich für den Produktvergleich, stellt jedoch nicht automatisch eine sichere Arbeitslast für das Aufhängen von Geräten, das Stützen einer Kabelführung oder das Sichern eines sich bewegenden Objekts dar.
Überprüfen Sie für eine Entscheidung über eine installierte Halterung den genauen Kabelbinder, die Befestigungsvorrichtung oder den Anker, die Lastrichtung, die Installationsmethode, die Temperatur, die UV-Belastung, Chemikalien, Vibrationen und die Folgen eines Versagens. Wenn der Hersteller keine Arbeitslast für die gesamte Anordnung angibt, erstellen Sie keine, indem Sie einen willkürlichen Sicherheitsfaktor auf einen allgemeinen Zugfestigkeitswert anwenden.
Wichtigste Erkenntnisse
- Die minimale Schlaufenzugfestigkeit ist ein kontrollierter Versagensprüfwert, keine universelle sichere Nennlast für hängende Lasten.
- Newton und Pfund-Kraft beschreiben Kraft. Die Umrechnung von Kraft in eine äquivalente statische Masse validiert keine Installation.
- Der Kabelbinder, der Verschlusskopf, die Halterung, der Anker, die Oberfläche und das gestützte Element bilden einen Lastpfad. Das schwächste Element bestimmt das Ergebnis.
- Zwei oder mehr Kabelbinder bieten keine garantierte additive Kapazität, es sei denn, die Lastverteilungsanordnung wurde konstruiert und verifiziert.
- Verwenden Sie Kabelbinder nicht als Hebezeug, Absturzsicherung, Personenschutz oder als improvisierte Stütze, wenn ein Versagen zu Verletzungen führen könnte.
Was die Zugfestigkeitsangabe aussagt

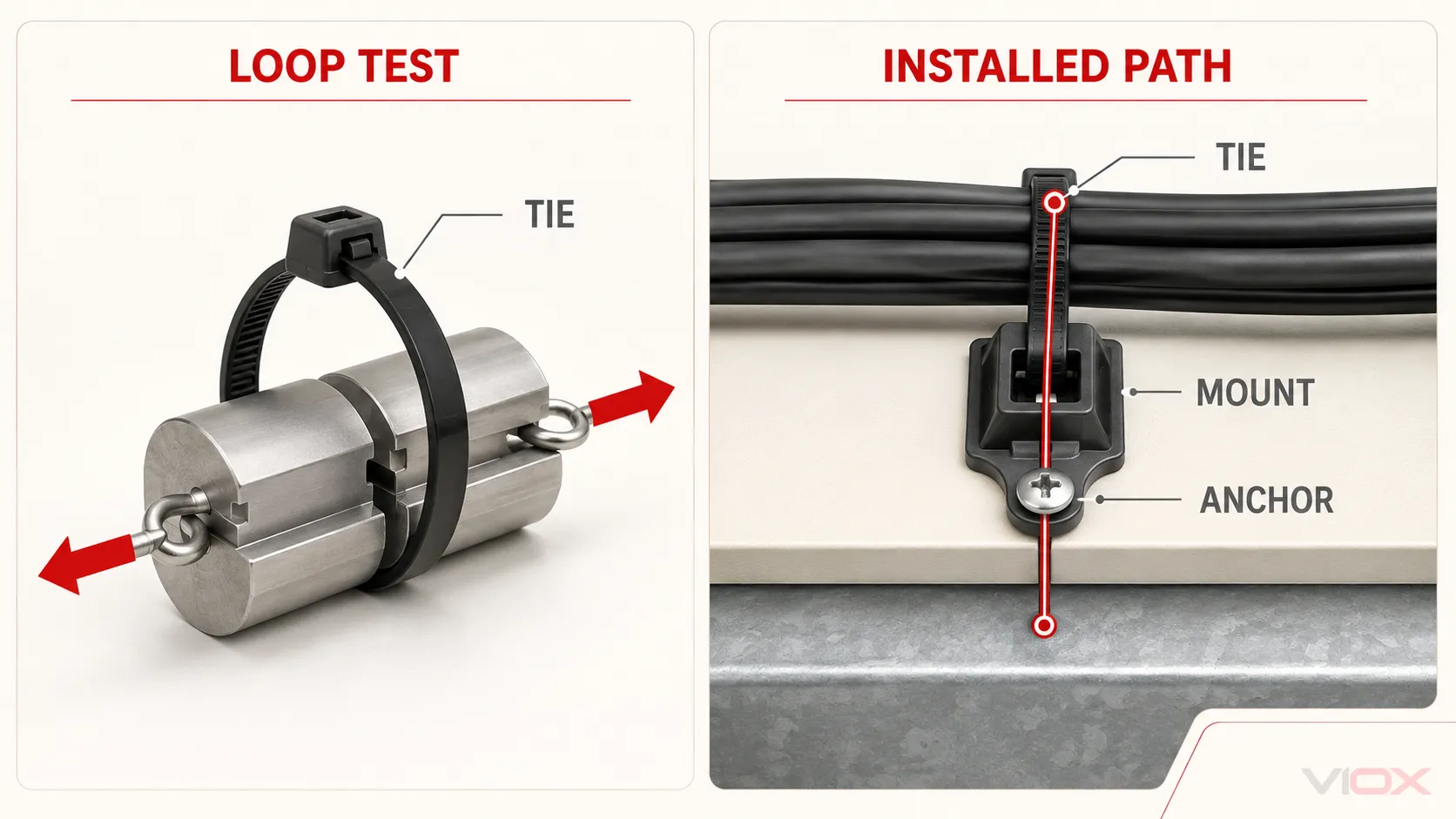

Die Festigkeit von Kabelbindern wird normalerweise bewertet, indem der Binder um eine spezifizierte Prüfvorrichtung geschlossen und bis zum Versagen oder Öffnen belastet wird. Das Ergebnis wird üblicherweise als minimale Schlaufenzugfestigkeit in Newton (N) oder Pound-force (lbf) angegeben.
Die genaue Konditionierung, die Vorrichtung, das Installationswerkzeug und die Prüfgeschwindigkeit sind entscheidend. Die technische Erläuterung von HellermannTyton beschreibt beispielsweise einen Binder, der auf einem geteilten Dorn installiert und dann durch das Öffnen dieses Dorns mit einer definierten Geschwindigkeit belastet wird. Dieser kontrollierte Test ist wertvoll, da er Produkte nach einer deklarierten Methode vergleichbar macht. Er bildet nicht jede Installation vor Ort ab.
Die aktuelle Ausgabe der IEC 62275 deckt metallische, nicht-metallische und Verbund-Kabelbinder sowie zugehörige Befestigungselemente ab, die zur Führung oder Sicherung von Verdrahtungssystemen in elektrischen Anlagen verwendet werden. Der öffentliche Geltungsbereich weist zudem darauf hin, dass zusätzliche Anforderungen gelten können, wenn diese Produkte zur Unterstützung von Verdrahtungssystemen eingesetzt werden.
| Nachweisdokument | Was damit belegt werden kann | Was sie für sich allein nicht festlegt |
|---|---|---|
| Minimale Schlaufenzugfestigkeit | Eine deklarierte Mindestkraft gemäß einer spezifizierten Schlaufenprüfmethode | Sichere Hängelast, Ermüdungslebensdauer, Stoßfestigkeit oder Haltekapazität |
| Bindermaterial und Abmessungen | Produktidentität und leistungsbeeinflussende Variablen | Eignung für Temperatur-, UV-, chemische oder Brandbedingungen ohne Deklarationen |
| Bemessung der Befestigungsvorrichtung | Kapazität einer Halterung unter angegebenen Bedingungen und Ausrichtung | Kapazität des Binders, Ankers, Untergrunds oder des vollständig installierten Pfads |
| Installationsanweisungen | Korrekte Werkzeuge, Spannung, Ausrichtung und Inspektionsmethode | Leistung außerhalb des angegebenen Produkts und der Umgebung |
| Gesamtsystemzulassung oder technische Verifizierung | Eignung für den definierten Lastpfad und die Bedingungen | Eignung für eine andere Anordnung oder Konsequenzklasse |
Warum Pfundangaben auf der Verpackung kein sicheres Hängegewicht darstellen
Eine Kraftangabe in Pound-Force beschreibt eine Kraft. Ein Kilogramm ist eine Masseneinheit. Unter Standard-Erdanziehungskraft gilt folgende einfache Umrechnung:
Äquivalente statische Masse (kg) ≈ Kraft (N) ÷ 9,81 m/s²Zum Beispiel entsprechen 225 N bei dieser Einheitenumrechnung etwa 22,9 kg statischer Masse. Diese Berechnung ändert lediglich die Einheiten. Sie berücksichtigt nicht nicht den Kabelkopf, die Befestigung, den Biegeradius, Installationsschäden, Vibrationen, Stöße, Alterung, die Umgebung oder den erforderlichen Sicherheitsabstand zwischen Testversagen und Betriebslast.
Dies ist der entscheidende Unterschied:
- Prüfkraft Antworten: Welche minimale Schleifenkraft wurde unter der angegebenen Prüfmethode deklariert?
- Installierte Kapazität Antworten: Kann die komplette Baugruppe diese spezifische Last in dieser Richtung und Umgebung für die erforderliche Betriebsbedingung tragen?
Die zweite Frage erfordert mehr Nachweise als die erste.
Das schwächste Element bestimmt die installierte Last
Eine installierte Kabelbinderbefestigung ist eine Kette:
Getragenes Objekt → Kabelbinder → Verschlusskopf → Befestigungselement → Dübel → UntergrundEin hochfester Kabelbinder verstärkt weder eine schwach ausgelegte Klebebefestigung, eine ungeeignete Schraube, eine dünne Blechkante noch einen schwachen Untergrund. Ebenso verhindert eine starke Befestigung nicht, dass ein Kabelbinder durch eine scharfe Kante oder übermäßige Installationsspannung beschädigt wird.
Überprüfen Sie jede Schnittstelle:
- Kabelbinderkörper und -kopf: genaue Teilenummer, Material, minimale Schlaufenzugfestigkeit und Montageanleitung.
- Kontaktgeometrie: Kantenradius, Bündelform, Punktbelastung sowie ob der Kabelbinder gebogen oder verdreht ist.
- Befestigungselement: mechanische oder klebende Befestigung, Nennrichtung, Montagefläche und Umweltgrenzwerte.
- Anker und Untergrund: Schraube, Niet, Bolzen, Paneel, Mauerwerk oder eine andere Halterung, die für die tatsächliche Belastungsrichtung geprüft wurde.
- Betriebsbedingung: statische oder dynamische Belastung, Temperatur, UV-Strahlung, Feuchtigkeit, Chemikalien, Vibration und Inspektionszugang.
Warum die Tragkraft mehrerer Kabelbinder nicht einfach additiv ist
In einem idealen Modell würden identische Verbindungen eine perfekt zentrierte statische Last gleichmäßig verteilen. Reale Installationen verhalten sich selten so. Kleine Unterschiede in Länge, Vorspannung, Winkel, Kontaktfläche und Steifigkeit können dazu führen, dass eine Verbindung die Last vor den anderen aufnimmt. Sobald sich diese Verbindung dehnt, löst oder bricht, überträgt sich ihre Last plötzlich auf die verbleibenden Verbindungen und kann ein progressives Versagen auslösen.
Berechnen Sie eine Arbeitskapazität nicht als:
Anzahl der Verbindungen × individuelle Zugfestigkeites sei denn, die vollständige Lastverteilungsanordnung und deren Versagensmodus wurden validiert. Das Hinzufügen von Verbindungen kann die Redundanz in einem ausgelegten System verbessern, aber die Menge allein ist keine Zertifizierung oder Erklärung zur Arbeitslast.

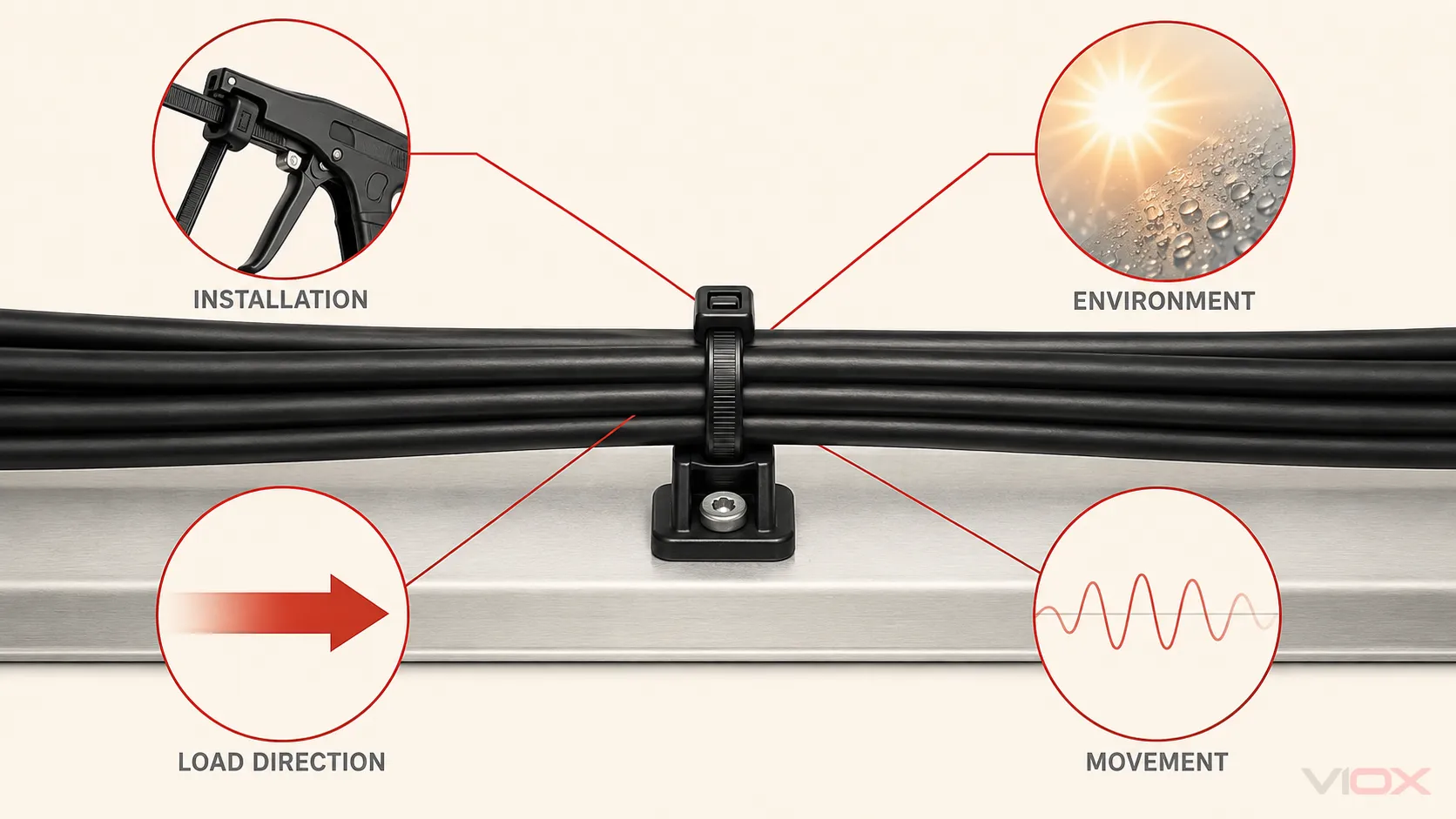

Bedingungen, die die tatsächliche Installationsleistung verringern können
Installationsspannung und Werkzeugzustand
Ein zu starkes Anziehen kann das Band, den Verschlusskopf, den Kabelmantel oder die Isolierung beschädigen, bevor die Baugruppe in Betrieb genommen wird. Ein zu schwaches Anziehen kann zu Bewegungen, Stößen oder Abrieb führen. Verwenden Sie das für die jeweilige Kabelbinderfamilie spezifizierte Werkzeug und die entsprechende Einstellung, wenn eine kontrollierte Spannung und ein bündiger Schnitt erforderlich sind.
Temperatur und Feuchtigkeit
Die Eigenschaften von Polymeren ändern sich durch Temperatur- und Feuchtigkeitseinflüsse. Übertragen Sie einen bei Raumtemperatur ermittelten Zugfestigkeitswert nicht ohne die entsprechenden Herstellererklärungen auf ein heißes Gehäuse, einen Gefrierschrank, einen Motorraum oder eine Außeninstallation.
UV-Strahlung und Chemikalien
Die Farbe allein ist kein Nachweis für eine Eignung für den Außenbereich. Überprüfen Sie die genaue Materialzusammensetzung und die deklarierte Beständigkeit bei Witterungseinflüssen. Eine ausführlichere Erläuterung finden Sie im VIOX-Leitfaden zu UV-beständige Kabelbinder.
Vibration, Stoß und zyklische Bewegung
Ein statischer Schleifentest belegt nicht die Ermüdungsfestigkeit bei wiederholter Bewegung. Maschinen, Fahrzeuge, windausgesetzte Anlagen und bewegliche Kabelträger erfordern eine anwendungsspezifische Fixierung und Unterstützung.
Kanten und Belastungsrichtung
Eine schmale oder scharfe Kontaktfläche kann zu einer Spannungskonzentration führen. Seitliche Belastung, Verdrehen oder das Ablösen einer Klebebefestigung können ebenfalls einen anderen Fehlermodus als die angegebene Prüfrichtung hervorrufen.
Eine praktische Nachweis-Hierarchie
Verwenden Sie die folgende Reihenfolge, bevor Sie einen Kabelbinder als Teil eines Trägersystems betrachten.
| Schritt | Zu sammelnde Nachweise | Entscheidung |
|---|---|---|
| 1. Aufgabe definieren | Bündeln, Positionieren, Stützen oder Fixieren | Wenn die Aufgabe das Heben oder eine sicherheitskritische Fixierung umfasst, wählen Sie stattdessen zweckbestimmte Hardware |
| 2. Last quantifizieren | Statische Kraft, Richtung, Bewegung, Stoß und Folgen eines Versagens | Verwenden Sie nicht allein die Masse, wenn dynamische Kräfte eine Rolle spielen |
| 3. Identifizieren Sie jede Komponente | Befestigung, Montage, Verankerung, Untergrund, getragenes Element | Einen unvollständigen Lastpfad ablehnen |
| 4. Erklärungen einholen | Datenblätter für exakte Bauteile und Installationsanleitungen | Ersetzen Sie keine generische Festigkeitsklasse |
| 5. Umgebung prüfen | Temperatur, UV, Feuchtigkeit, Chemikalien, Vibration und Betriebsdauer | Bleiben Sie innerhalb aller angegebenen Grenzen |
| 6. Installation überprüfen | Werkzeug, Spannung, Ausrichtung, Kantenschutz und Inspektion | Installationsschäden vor der Inbetriebnahme beheben |
| 7. Systemtauglichkeit bestätigen | Anwendungsfreigabe des Herstellers oder qualifizierte technische Prüfung | Wenn die Eignung nicht festgestellt wurde, verwenden Sie eine zweckbestimmte Halterung |
Für die dimensionale Auswahl nach der Wahl der Befestigungsmethode verwenden Sie die Kabelbinder-Größentabelle. Diese Seite enthält Angaben zu Länge, Breite, Bündeldurchmesser und Maßtabellen; sie ersetzt nicht die oben genannten Prüfungen der Tragfähigkeit.
Wann Kabelbinder nicht als Laststützen verwendet werden sollten
Verwenden Sie zweckbestimmte Hebe-, Rückhalte- oder Stützvorrichtungen anstelle von Kabelbindern, wenn:
- eine Person nach einem Versagen getroffen, eingeklemmt oder einer elektrischen oder mechanischen Gefahr ausgesetzt werden könnte;
- die Anwendung Heben, Hissen, Absturzsicherung, Klettern, Schleppen oder Fahrzeugsicherheit umfasst;
- sich die Last über Kopf befindet und keine vollständige Tragfähigkeitsangabe verfügbar ist;
- der Brandschutz oder die Integrität des Stromkreises von der Stützung abhängt;
- Vibrationen, Stöße, Wind oder Bewegungen unkontrollierte dynamische Belastungen erzeugen;
- die Halterung, der Anker oder der Untergrund keine anwendbare Deklaration aufweist;
- die Installation kann nicht sicher überprüft oder ausgetauscht werden;
- ein Regelwerk, eine Projektspezifikation oder eine Geräteanweisung erfordert ein anderes Trägersystem.
Wenn die tatsächliche Anforderung eine stärkere Fixierung, wiederholten Zugang oder ein festes Montagesystem ist, vergleichen Sie stärkere Alternativen zu Kabelbindern anstatt die Anzahl der Kabelbinder zu erhöhen.
Was an einen Lieferanten zu senden ist
Eine nützliche Anfrage für ein Angebot (RFQ) sollte Folgendes enthalten:
- die genaue Bündelungs- oder Stützfunktion;
- maximale statische und dynamische Kräfte sowie deren Richtungen;
- Bündeldurchmesser und Kontaktgeometrie;
- Innen- oder Außenbereich;
- minimale und maximale Betriebstemperaturen;
- UV-, Feuchtigkeits-, Chemikalien- und Vibrationsbelastung;
- Teilenummern für Kabelbinder und Befestigungselemente;
- erforderliche Norm oder Projektspezifikation;
- Anforderungen an Installationswerkzeuge und Inspektionen;
- für die Zulassung erforderliche Zertifikate, Prüfberichte und Rückverfolgbarkeitsdokumente.
VIOX kann dabei helfen, diese Eingaben mit den verfügbaren abzugleichen Kabelbinderprodukte und Dokumentation. Die endgültige Eignung muss auf dem ausgewählten Modell und der vollständigen Installation basieren, nicht auf einer allgemeinen Festigkeitsangabe.
Häufig gestellte Fragen
Wie viel Gewicht kann ein 50 lb Kabelbinder sicher halten?
Der 50 lb-Wert bezieht sich normalerweise auf eine deklarierte Schlaufenzugkraft, nicht auf eine universelle sichere Arbeitslast. Eine sichere installierte Last kann nicht ohne die genauen Produktdaten, die Befestigungsmethode, die Umgebung, die Lastrichtung und die Folgen eines Versagens abgeleitet werden.
Hält ein breiterer Kabelbinder immer mehr Gewicht?
Die Breite korreliert innerhalb einer Produktfamilie oft mit einer höheren Zugfestigkeitsklasse, ist aber für sich genommen keine Nennleistung. Material, Dicke, Kopfdesign, Verarbeitung, Konditionierung und Prüfverfahren spielen ebenfalls eine Rolle. Vergleichen Sie die Angaben der genauen Teilenummern.
Können Kabelbinder aus Edelstahl mehr Last tragen als Nylonbinder?
Einige Edelstahlprodukte haben höhere deklarierte Schlaufenzugwerte und andere Umgebungsbeständigkeiten, aber der Materialname allein reicht nicht aus. Überprüfen Sie die genaue Güte, das Verschlussdesign, die Beschichtung, die Abmessungen, die deklarierten Prüfungen, das Installationswerkzeug und die Befestigungsvorrichtung. Die Leitfaden für Kabelbinder aus Edelstahl deckt diesen Auswahlbereich ab.
Können Kabelbinder elektrische Leitungen tragen?
Sie können Verdrahtungssysteme im Rahmen und unter den Bedingungen der ausgewählten Produkte verwalten oder sichern. Wenn sie als Halterungen verwendet werden, können zusätzliche Anforderungen gelten. Überprüfen Sie den Kabelbinder, die Befestigungsvorrichtung, die Installation, die geltenden Vorschriften oder Projektspezifikationen sowie den gesamten Stützpfad.
