Wenn Elektroinstallateure für Ihr Projekt verschiedene Arten von „Leistungsschaltern“ anbieten, kann die Terminologie verwirrend sein. Das Verständnis des Unterschieds zwischen Leistungsschaltern und Miniatur-Leistungsschaltern ist entscheidend für fundierte Entscheidungen zur elektrischen Sicherheit. Was die meisten Menschen jedoch nicht wissen: Miniatur-Leistungsschalter (MCBs) sind eigentlich eine spezifische Typ von Leistungsschaltern, keine konkurrierende Kategorie.
Da der globale Markt für Leistungsschalter aufgrund steigender elektrischer Sicherheitsstandards und des Ausbaus der Infrastruktur bis 2032 voraussichtlich $42,85 Milliarden erreichen wird, ist die Wahl des richtigen Schutzgeräts wichtiger denn je. Dieser umfassende Leitfaden erläutert die Unterschiede, unterstützt Sie bei der Auswahl des passenden Geräts für Ihre Anwendung und spart Ihnen potenziell Tausende an Installations- und Wartungskosten.
Leistungsschalterkategorien verstehen: Die Grundlage
Was sind Leistungsschalter?
Leistungsschalter sind automatische elektrische Schalter, die Stromkreise vor Schäden durch Überstrom, Überlastung oder Kurzschlüsse schützen. Sie fungieren als rücksetzbare Sicherheitsvorrichtungen, die den Stromfluss unterbrechen, wenn gefährliche Bedingungen erkannt werden. So werden Brände, Geräteschäden und Stromunfälle verhindert.
Im Gegensatz zu Sicherungen, die nach dem Auslösen ausgetauscht werden müssen, können Leistungsschalter zurückgesetzt und mehrfach wiederverwendet werden. Dieser grundlegende Vorteil hat sie zur Standardwahl für moderne Elektroinstallationen in Wohn-, Gewerbe- und Industrieanwendungen gemacht.
Hauptfunktionen von Leistungsschaltern:
- Überlastungsschutz: Erkennen, wenn der Strom über längere Zeit sichere Werte überschreitet
- Kurzschlussschutz: Schnelles Unterbrechen gefährlicher Fehlerströme
- Lichtbogenschutz: Fortschrittliche Modelle erkennen gefährliche Lichtbogenbedingungen
- Manuelles Umschalten: Ermöglicht eine kontrollierte Stromabschaltung für Wartungsarbeiten
Wo Miniatur-Leistungsschalter passen
Miniatur-Leistungsschalter (MCBs) sind die gängigste Art von Niederspannungs-Leistungsschaltern und wurden speziell für Anwendungen mit Nennströmen bis zu 125 Ampere entwickelt. Der Begriff „Miniatur“ bezieht sich auf ihre kompakte Größe und standardisierten Abmessungen, nicht auf ihre Bedeutung oder Leistungsfähigkeit.
Charakteristisch für Sicherungsautomaten sind:
- Standardisierte Größen: Typischerweise 18 mm breit pro Pol
- Montage auf DIN-Schiene: Einfache Installation in Schalttafeln
- Feste Auslösecharakteristik: Nicht einstellbare Schutzeinstellungen
- Thermisch-magnetischer Betrieb: Kombination aus Überlast- und Kurzschlussschutz
Klassifizierungssystem für Leistungsschalter
Nach Nennspannung
Niederspannungs-Leistungsschalter (unter 1000 V AC)
- Miniatur-Leistungsschalter (MCBs): Bis zu 415 V AC
- Kompaktleistungsschalter (MCCBs): Bis zu 1000 V AC
- Wohngebäude und leichte gewerbliche Anwendungen

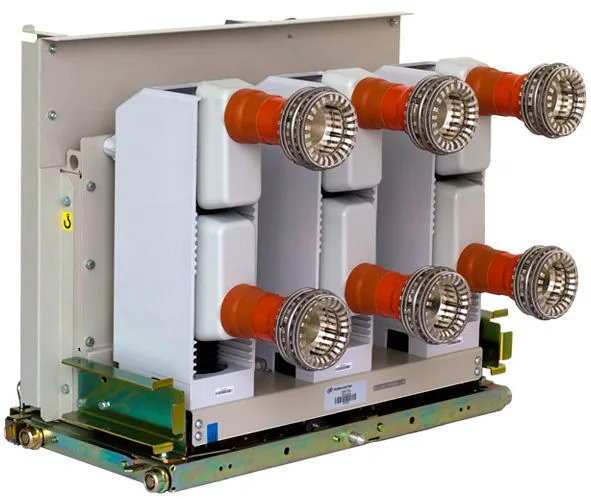

Mittelspannungs-Leistungsschalter (1 kV bis 35 kV)
- Industrielle Verteilungssysteme
- Umspannwerke
- Große Gewerbeobjekte

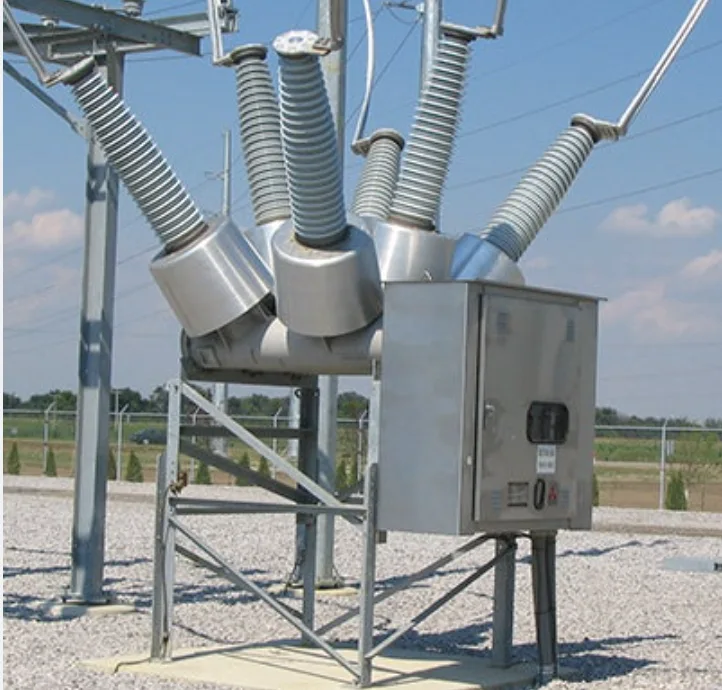

Hochspannungsschalter (über 35 kV)
- Übertragungssysteme
- Stromerzeugungsanlagen
- Große Industrieanlagen
Nach aktueller Bewertung
Typ | Aktueller Bereich | Typische Anwendungen |
---|---|---|
MCB | 1A bis 125A | Wohnhäuser, Büros, leichte Gewerbe |
MCCB | 15 A bis 2500 A | Industrie, Schwergewerbe |
Leistung CB | 2500A+ | Versorgungsunternehmen, große Industrie |
Nach Installationstyp
Innenanwendungen
- Einbaugeräte
- Installation in kontrollierter Umgebung
- Standardtemperatur- und Feuchtigkeitsbereiche
Außenanwendungen
- Wetterfeste Gehäuse
- Erweiterte Temperaturbereiche
- UV- und Feuchtigkeitsschutz
Miniatur-Leistungsschalter (MCBs): Detaillierter Einblick
Technische Daten
MCBs sind für eine präzise Leistung innerhalb bestimmter Parameter ausgelegt:
Aktuelle Bewertungen: Verfügbar in Standardschritten von 1A bis 125A
- Gängige Wohngrößen: 10 A, 16 A, 20 A, 25 A, 32 A, 40 A
- Gewerbliche Anwendungen: 50A, 63A, 80A, 100A, 125A
Spannungswerte:
- Einphasig: 230 V AC
- Dreiphasig: 415 V AC
- DC-Anwendungen: Bis zu 250 V DC
Schaltleistung: Der maximale Fehlerstrom, den ein MCB sicher unterbrechen kann
- Standardwohnbereich: 6 kA
- Verbesserte Versionen: 10 kA, 16 kA
- Industriequalität: Bis zu 25 kA
Physikalische Abmessungen:
- Breite: 18 mm pro Pol (Standard-DIN-Schienenmodul)
- Höhe: 85-107mm je nach Hersteller
- Tiefe: 70–80 mm typisch
MCB-Typen und Auslöseeigenschaften
Die Auslösecharakteristik bestimmt, wie schnell ein MCB auf Überstrombedingungen reagiert:
Sicherungsautomaten Typ B (3-5x Nennstrom)
- Anwendungen: Wohnraumbeleuchtung, Haushaltsgeräte
- Auslösebereich: 3- bis 5-facher Nennstrom
- Am besten für: Lasten mit minimalem Einschaltstrom
- Beispiel: 20A Typ B löst bei 60-100A aus
Sicherungsautomaten Typ C (5-10x Nennstrom)
- Anwendungen: Kommerzielle Beleuchtung, kleine Motoren
- Auslösebereich: 5 bis 10-facher Nennstrom
- Am besten für: Mäßige Einschaltstrombelastung
- Beispiel: 20A Typ C löst bei 100-200A aus
Sicherungsautomaten Typ D (10-20x Nennstrom)
- Anwendungen: Motorstromkreise, Transformatoren
- Auslösebereich: 10 bis 20-facher Nennstrom
- Am besten für: Geräte mit hohem Einschaltstrom
- Beispiel: 20A Typ D löst bei 200-400A aus
Masten-Konfigurationen
1-polig (1P)
- Einphasige Lasten
- 18 mm Breite
- Nur Schutz für stromführende Leitungen
2-polig (2P)
- Einphasig mit Neutralleiterschaltung
- 36 mm Breite
- Sowohl Phasen- als auch Neutralleiterschutz
3-polig (3P)
- Dreiphasige Lasten
- 54 mm Breite
- Alle drei Phasen geschützt
4-polig (4P oder 3P+N)
- Dreiphasig mit Neutralleiter
- 72 mm Breite
- Vollständiger Stromkreisschutz
Hauptvorteile von Sicherungsautomaten
Kompakte Bauweise
- Platzsparende Installation
- Modulare Erweiterungsmöglichkeit
- Organisierte Panel-Layouts
Kosteneffizienz
- Niedrigere Anschaffungskosten als bei größeren Brechern
- Reduzierter Installationsaufwand
- Minimale Wartungsanforderungen
Verlässlichkeit
- Bewährte thermomagnetische Technologie
- Lange Lebensdauer (typischerweise über 20 Jahre)
- Konsistente Leistungsmerkmale
Sicherheitsmerkmale
- Sofortige Störungsreaktion
- Klare Auslöseanzeige
- Sichere Rücksetzverfahren
Einfacher Einbau
- DIN-Schienenmontagesystem
- Kein Spezialwerkzeug erforderlich
- Schnelle Austauschmöglichkeit
MCB-Einschränkungen
Aktuelle Kapazitätsbeschränkungen
- Maximale Nennleistung 125 A
- Nicht für schwere Industrielasten geeignet
- Eingeschränkte Fehlerstrombelastbarkeit
Feste Reiseeinstellungen
- Keine Einstellmöglichkeit
- Muss für verschiedene Einstellungen ausgetauscht werden
- Weniger Flexibilität als größere Brecher
Umwelteinschränkungen
- Standardtemperaturbereiche
- Bevorzugte Installation im Innenbereich
- Eingeschränkte Optionen für Explosionsschutz
Standard-Leistungsschalter: Mehr als MCBs
Molded Case Circuit Breakers (MCCBs)
MCCBs schließen die Lücke zwischen Miniatur-Leistungsschaltern und Leistungsschaltern und bieten verbesserte Leistung für anspruchsvolle Anwendungen.
Aktuelle Bewertungen: 15A bis 2500A
- Standard-Rahmengrößen: 100 A, 250 A, 400 A, 630 A, 800 A, 1600 A
- Höhere Kapazität als MCBs
- Geeignet für Motorabzweige und Verteilerfelder
Erweiterte Funktionen:
- Einstellbare Auslöseeinstellungen bei größeren Modellen
- Elektronische Auslöseeinheiten erhältlich
- Optionen für den Erdschlussschutz
- Fernbedienungsfunktionen
Schaltleistung: Bis zu 200 kA
- Überlegene Fehlerstromunterbrechung
- Geeignet für industrielle Anwendungen
- Verbesserte Sicherheitsmargen
Physikalische Merkmale:
- Größere Größe: 105–140 mm Breite typisch
- Schwerere Konstruktion: 1–5 kg
- Panel- oder DIN-Schienenmontage
- Austauschbare Kontakte bei einigen Modellen
Leistungsschutzschalter
Für Anwendungen mit höchsten Strömen bieten Leistungsschalter maximale Schutzleistung:
Ultrahohe Stromstärken: 2500A und mehr
- Anwendungen im Versorgungsmaßstab
- Wichtige industrielle Zubringer
- Generatorschutz
Erweiterte Schutzfunktionen:
- Mikroprozessorbasierte Steuerung
- Kommunikationsschnittstellen
- Umfassende Überwachung
- Funktionen zur vorausschauenden Wartung
Direkter Vergleich: MCBs vs. größere Leistungsschalter
Größen- und Installationsvergleich
Merkmal | MCB | MCCB | Leistung CB |
---|---|---|---|
Breite | 18 mm pro Pol | 105-140 mm | Panelmontage |
Gewicht | 100-200 g | 1-5 kg | 50-200 kg |
Einrichtung | DIN-Schienen-Snap-In | Panel-/Schienenmontage | Eigene Kabine |
Werkzeuganforderungen | Nur Schraubendreher | Grundlegende Werkzeuge | Spezialausrüstung |
Installationszeit | 5-10 Minuten | 30-60 Minuten | Mehrere Stunden |
Vergleich der Leistungsspezifikationen
Spezifikation | MCB | MCCB | Leistung CB |
---|---|---|---|
Aktueller Bereich | 1-125A | 15-2500A | 2500A+ |
Nennspannung | Bis zu 415 V | Bis zu 1000 V | Bis zu 800 kV |
Schaltleistung | 6-25 kA | 25–200 kA | 50–250 kA |
Reiseanpassung | Festgelegt | Einstellbar (größere Modelle) | Vollständig einstellbar |
Zubehör | Begrenzt | Mäßig | Umfangreich |
Kostenanalyse
Anschaffungskosten
- MCB: $15-50 pro Gerät
- MCCB: $100-500 pro Gerät
- Leistung CB: $5.000–50.000+ pro Gerät
Installationskosten
- MCB: $50-100 Arbeitskosten pro Gerät
- MCCB: $200-500 Arbeitskosten pro Gerät
- Leistung CB: $2.000-10.000+ Arbeitskosten pro Gerät
Überlegungen zum Lebenszyklus
- MCBs: Bei Kontaktverschleiß die gesamte Einheit ersetzen
- MCCBs: Einige Modelle haben austauschbare Kontakte
- Leistungsschalter: Umfassende Wartungs- und Umbauprogramme
Gesamtbetriebskosten (10-Jahres-Zeitraum)
- MCB: $100-200 pro Stromkreis
- MCCB: $500-2.000 pro Stromkreis
- Leistung CB: $10.000-100.000+ pro Stromkreis
Anwendungsbezogener Auswahlleitfaden
Anwendungen für Wohnzwecke
Wann Sicherungsautomaten ideal sind
- Einzelstromkreisschutz
- Beleuchtungskreise
- Auslasskreisläufe
- Kleine Gerätelasten
- Elektrische Warmwasserbereiter (bis 125 A)
Standardanforderungen für Home-Panels
- Hauptschalter: Typischerweise 100 A, 150 A oder 200 A
- Abzweigstromkreise: 15A und 20A MCBs am häufigsten
- Sonderstromkreise: 30A für Trockner, 40A für Elektroherde
- GFCI- und AFCI-Schutz gemäß den Vorschriften
Codeanforderungen und Sicherheitsstandards
- Einhaltung des National Electrical Code (NEC)
- Anforderungen an Lichtbogenfehler-Schutzschalter (AFCI)
- Schutz durch Fehlerstrom-Schutzschalter (GFCI)
- Richtige Schaltungsdimensionierung für den Drahtquerschnitt
Kostenüberlegungen für Hausbesitzer
- MCB-Austausch: $20-75 inklusive Arbeitskosten
- Panel-Upgrade: $1.500-3.000 für 200-A-Service
- Aktualisierungen der Code-Konformität können AFCI/GFCI-Unterbrecher erfordern
- Zukünftige Expansionsplanung reduziert langfristige Kosten
Kommerzielle Anwendungen
Gemischte MCB/MCCB-Installationen
- Sicherungsautomaten für Beleuchtungs- und Bürogeräte
- MCCBs für HLK-Geräte und Motorlasten
- Koordination zwischen den Schutzstufen
- Selektives Auslösen zur Minimierung von Ausfällen
Richtlinien zur Lastbewertung
- Gesamtanschlusswert berechnen
- Wenden Sie Nachfragefaktoren gemäß NEC an
- Bemessen Sie Zuführungen und Schutzeinrichtungen entsprechend
- Planen Sie eine zukünftige Erweiterung (normalerweise 25% freie Kapazität)
Überlegungen zur zukünftigen Erweiterung
- Modulare Panel-Designs ermöglichen einfache Erweiterungen
- Freiraumbedarf in Elektroräumen
- Dimensionierung von Leitungen und Kabeln für Wachstum
- Lastüberwachung zur Kapazitätsverwaltung
Industrielle Anwendungen
Wenn größere Leistungsschalter erforderlich sind
- Motorsteuerungszentren
- Verteilertafeln über 225A
- Orte mit hohem Fehlerstrom
- Kritische Prozessausrüstung
Überlegungen zum Motorstart
- Der Einschaltstrom kann das 6- bis 8-fache des Betriebsstroms betragen
- MCBs vom Typ D können kleinere Motoren bedienen
- MCCBs werden oft für Motoren über 5 PS benötigt
- Koordination mit Motorschutzgeräten
Schutzkoordination
- Selektives Auslösen verhindert unnötige Ausfälle
- Zeit-Strom-Kurvenanalyse erforderlich
- Lichtbogenstudien bestimmen PSA-Anforderungen
- Wartungsverfahren für verschiedene Leistungsschaltertypen
Überlegungen zur Installation und Wartung
Professionelle Installation vs. DIY-Installation
Codeanforderungen und Genehmigungen
- Für die meisten Installationen sind elektrische Genehmigungen erforderlich
- Die Anforderungen an einen lizenzierten Elektriker variieren je nach Gerichtsbarkeit
- Prüfvorschriften für Neuanlagen
- Einschränkungen für Eigenheimbesitzer in vielen Bereichen
Sicherheitserwägungen
- Gefahren bei Arbeiten unter Spannung
- Lichtbogen- und Stromschlagrisiken
- Richtige persönliche Schutzausrüstung (PSA)
- Lockout/Tagout-Verfahren
Wann Sie einen Elektriker rufen sollten
- Hauptpanelarbeit
- Neue Schaltungsinstallationen
- Fehlerbehebung bei Auslöseproblemen
- Fragen zur Einhaltung von Vorschriften
Bewährte Praktiken bei der Wartung
Prüfverfahren
- Monatliche Sichtprüfungen
- Jährliche Fahrtests, wenn möglich
- Wärmebildgebung zur Gewährleistung der Verbindungsintegrität
- Lastüberwachung zur Kapazitätsverwaltung
Ersatzindikatoren
- Häufiges Fehlauslösen
- Auslösetest fehlgeschlagen
- Anzeichen für physische Schäden oder Überhitzung
- Altersbedingter Abbau (typischerweise 20–30 Jahre)
Lebenszykluserwartungen
- MCBs: 20-30 Jahre typische Lebensdauer
- MCCBs: 25-40 Jahre bei richtiger Wartung
- Leistungsschalter: Über 40 Jahre mit Wiederaufbauprogrammen
Zukünftige Trends und intelligente Leistungsschalter
IoT-Integration
Die Branche der elektrischen Schutzvorrichtungen entwickelt sich hin zu vernetzten Geräten, die verbesserte Überwachungs- und Steuerungsmöglichkeiten bieten.
Smart MCB-Funktionen
- Echtzeit-Stromüberwachung
- Verfolgung des Energieverbrauchs
- Fernsteuerung zum Ein- und Ausschalten über Smartphone-Apps
- Reisebenachrichtigungen und Diagnose
- Integration mit Hausautomationssystemen
Kommerzielle Vorteile
- Funktionen zur vorausschauenden Wartung
- Lastoptimierung und Nachfragemanagement
- Reduzierte Besuche vor Ort zur Fehlerbehebung
- Erhöhte Sicherheit durch Fernabschaltung
Kostenüberlegungen
- Intelligente MCBs kosten das Zwei- bis Dreifache herkömmlicher Geräte
- Erfordert WLAN oder andere Konnektivitätsinfrastruktur
- Potenzielle Energieeinsparungen können höhere Kosten ausgleichen
- Verbesserte Überwachung senkt Wartungskosten
Entwicklung der Sicherheitsstandards
Lichtbogenfehler-Schutzschalter (AFCI)
- Erforderlich in den meisten Wohnräumen gemäß NEC 2020
- Erkennt gefährliche Lichtbogenbildung
- Kombinationsgeräte mit AFCI/GFCI erhältlich
- Reduziert das Risiko elektrischer Brände erheblich
Erdschlussschutz
- Erweiterung des GFCI-Schutzes auf weitere Anwendungen
- Geräteschutz vs. Personenschutz
- Integration mit Standard-Überstromschutz
- Verbesserte Empfindlichkeit für spezielle Anwendungen
Neue Sicherheitstechnologien
- Verbesserungen bei der Serienlichtbogenerkennung
- Entwicklung paralleler Lichtbogenerkennung
- Maschinelles Lernen zur Fehlervorhersage
- Verbesserte Diagnose und Berichterstattung
Häufig gestellte Fragen
Kann ich einen Standard-Leistungsschalter durch einen MCB ersetzen?
Die Antwort hängt von der jeweiligen Anwendung und der Nennstromstärke ab. Wenn Ihr vorhandener Leistungsschalter eine Nennleistung von 125 A oder weniger hat und für eine Niederspannungsanwendung (415 V oder weniger) verwendet wird, ist ein Austausch des Sicherungsautomaten in der Regel möglich. Beachten Sie jedoch Folgendes:
- Stromkompatibilität: Der MCB muss zum Stromkreis passen oder ihn entsprechend schützen
- Angemessene Nennspannung: MCBs sind auf maximal 415 V AC begrenzt
- Ausschaltvermögen: Der MCB muss den verfügbaren Fehlerstrom in der Installation bewältigen
- Physikalische Kompatibilität: MCB muss in den vorhandenen Schaltschrankplatz passen
- Code-Konformität: Der Ersatz muss den aktuellen elektrischen Vorschriften entsprechen
Wichtig: Ersetzen Sie niemals einen größeren Leistungsschalter (MCCB oder Leistungsschalter) durch einen MCB, ohne dies fachgerecht prüfen zu lassen. Der ursprünglich größere Leistungsschalter wurde wahrscheinlich aus anderen Gründen als nur wegen der Nennstromstärke spezifiziert.
Welche MCB-Größe benötige ich für einen 20-Ampere-Stromkreis?
Für einen 20-Ampere-Stromkreis benötigen Sie normalerweise einen 20-A-Leitungsschutzschalter. Bei der Auswahl sind jedoch mehrere Aspekte zu berücksichtigen:
- Standardauswahl: 20A Typ B oder Typ C MCB
- Typ B (3-5x): Am besten für Beleuchtung und allgemeine Steckdosen
- Typ C (5-10x): Besser für kleine Motoren oder gemischte Lasten
- Überprüfung des Drahtdurchmessers: 20A-Schaltkreis erfordert mindestens 12 AWG Kupferdraht
- MCB schützt den Draht, nicht nur die Last
- Verwenden Sie niemals einen MCB, der größer ist als die Kabelleistung
- Lastanalyse: Berechnen Sie die gesamte angeschlossene Last im Stromkreis
- Wenden Sie die Dauerlastregel 80% an (maximale Dauerlast von 16 A in einem 20-A-Stromkreis).
- Berücksichtigen Sie zukünftige Erweiterungen der Schaltung
- Besondere Überlegungen: Stromkreise von Küchengeräten benötigen möglicherweise eine GFCI/AFCI-Kombination
- Motorlasten erfordern möglicherweise Typ D für den Anlaufstrom
- Für Stromkreise im Außenbereich sind wetterfeste Leistungsschalter erforderlich.
Sind Sicherungsautomaten für den Heimgebrauch besser als Sicherungen?
Sicherungsautomaten bieten gegenüber Sicherungen für den Einsatz in Wohngebäuden mehrere Vorteile:
Vorteile von MCB:
- Rücksetzbar: Kein Austausch nach Auslösung nötig
- Präziser Schutz: Genauere Reiseeigenschaften
- Visuelle Anzeige: Klare Anzeige des Reisestatus
- Sicherheit: Kein Risiko einer falschen Ersatzbewertung
- Bequemlichkeit: Einfaches Zurücksetzen ohne Ersatzteile
Vorteile der Sicherung:
- Geringere Kosten: Vorteil bei den anfänglichen Installationskosten
- Strombegrenzung: Bessere Fehlerstrombegrenzung
- Vereinfachung: Keine beweglichen Teile, die gewartet werden müssen
- Bewährte Zuverlässigkeit: Jahrzehntelang zuverlässiger Service
Moderne Empfehlung: Sicherungsautomaten werden aus Komfort- und Sicherheitsgründen in der Regel für Neuinstallationen bevorzugt. Bestehende Sicherungsanlagen können jedoch bei ordnungsgemäßer Wartung und korrekter Bemessung beibehalten werden.
Woher weiß ich, ob mein MCB ausgetauscht werden muss?
Mehrere Indikatoren deuten darauf hin, dass ein MCB-Austausch erforderlich ist:
Leistungsprobleme:
- Häufiges Auslösen: Ohne offensichtliche Überlastungsursache
- Auslösung fehlgeschlagen: Bei bekanntem Fehlerzustand
- Fehlauslösungen: Unter normalen Lastbedingungen
- Inkonsistenter Betrieb: Manchmal löst es aus, manchmal nicht
Körperliche Anzeichen:
- Anzeichen einer Überhitzung: Verfärbung oder Brandgeruch
- Mechanischer Schaden: Gebrochenes Gehäuse oder verbogene Bauteile
- Lose Verbindungen: Lichtbogenbildung an den Anschlüssen
- Probleme mit der Fahrtanzeige: Unklare oder feststeckende Position
Altersfaktoren:
- 20+ Jahre alt: Austausch bei Renovierungen in Betracht ziehen
- Veraltete Typen: Nicht standardmäßige oder nicht mehr erhältliche Modelle
- Code-Konformität: Neuere Sicherheitsanforderungen (AFCI/GFCI)
Prüfverfahren:
- Monatliche Sichtprüfung: Auf offensichtliche Probleme prüfen
- Jährlicher Fahrtentest: Testtaste verwenden, falls vorhanden
- Professionelle Prüfung: Wärmebildgebung und elektrische Prüfung
- Lastüberprüfung: Stellen Sie die ordnungsgemäße Belastung des Stromkreises sicher
Was ist der Unterschied zwischen 1P-, 2P-, 3P- und 4P-MCBs?
Die Polkonfiguration bestimmt, wie viele Leiter der Sicherungsautomat schützt und steuert:
1-polige (1P) Sicherungsautomaten:
- Schützt: Nur ein einziger stromführender Leiter
- Anwendungen: Einphasige Lasten, Beleuchtungsstromkreise
- Breite: 18 mm (ein Modulplatz)
- Beschränkungen: Neutralleiter bleibt bei Auslösung verbunden
- Am besten für: Einfache Schaltkreise, bei denen kein Neutralleiterwechsel erforderlich ist
2-polige (2P) Sicherungsautomaten:
- Schützt: Phasen- und Neutralleiter
- Anwendungen: Einphasige Geräte, die eine vollständige Isolierung erfordern
- Breite: 36 mm (zwei Modulplätze)
- Vorteile: Vollständige Stromkreisunterbrechung
- Am besten für: Warmwasserbereiter, Klimaanlagen, Motorkreisläufe
3-polige (3P) Sicherungsautomaten:
- Schützt: Alle drei Außenleiter
- Anwendungen: Drehstrommotoren, Verteilertafeln
- Breite: 54 mm (drei Modulplätze)
- Konfiguration: L1-, L2-, L3-Schutz
- Am besten für: Dreiphasige Ausrüstung ohne Neutralleiteranforderungen
4-polige (4P oder 3P+N) Sicherungsautomaten:
- Schützt: Drei Phasen plus Neutralleiter
- Anwendungen: Dreiphasige Lasten mit Neutralleiteranforderung
- Breite: 72mm (vier Modulplätze)
- Vollständiger Schutz: Alle Leiter zusammengeschaltet
- Am besten für: Dreiphasige Paneele, Mischladesysteme
Kann ich einen MCB vom Typ C zum Motorschutz verwenden?
MCBs vom Typ C können einige Motoranwendungen schützen, es ist jedoch eine sorgfältige Analyse erforderlich:
Überlegungen zum Anlaufstrom des Motors:
- Dreiphasenmotoren ziehen beim Start typischerweise den 6-8-fachen Betriebsstrom
- Sicherungsautomaten vom Typ C lösen bei dem 5- bis 10-fachen des Nennstroms aus
- Die Dauer des Anlaufstroms beeinflusst den Auslösezeitpunkt
Geeignete Anwendungen:
- Kleine Motoren: Unter 2 PS mit sanftem Start
- Seltenes Starten: Motoren, die nicht oft starten
- Bekannte Starteigenschaften: Gemessener Einschaltstrom im Typ C-Bereich
Wenn Typ D besser ist:
- Größere Motoren: Über 2 PS Leistung
- Hoher Anlaufstrom: Über 10-facher Betriebsstrom
- Häufiges Starten: Stern-Dreieck- oder DOL-Startmethoden
- Unbekannte Eigenschaften: Wenn der Anlaufstrom nicht gemessen wird
Weitere Überlegungen:
- Überlastungsschutz: MCB bietet nur Kurzschlussschutz
- Motorstarter erforderlich: Für einen ordnungsgemäßen Überlastungsschutz
- Koordinierung: MCB muss mit Starterüberlastungen koordiniert werden
- Codeanforderungen: Einige Anwendungen erfordern bestimmte Schutzarten
Was ist der Unterschied zwischen den Nennwerten des MCB-Ausschaltvermögens?
Das Ausschaltvermögen (oder Unterbrechungsvermögen) gibt den maximalen Fehlerstrom an, den ein MCB sicher beseitigen kann:
Verfügbare Standardbewertungen:
- 6 kA (6.000 A): Grundlegende Anwendungen im Wohnbereich
- 10 kA (10.000 A): Verbesserter Wohnbereich, leichte Gewerbenutzung
- 16 kA (16.000 A): Gewerbliche Anlagen
- 25 kA (25.000 A): Industrielle Anwendungen
Kriterien für die Auswahl:
- Verfügbarer Fehlerstrom: Wird durch die Netzversorgung und die Transformatorgröße bestimmt
- Sicherheitsmarge: Die Nennleistung sollte den verfügbaren Fehlerstrom um einen angemessenen Betrag übersteigen
- Codeanforderungen: Lokale Vorschriften können Mindestwerte vorschreiben
- Kostenbetrachtung: Höhere Bewertungen kosten mehr, bieten aber mehr Sicherheit
Folgen einer unzureichenden Bewertung:
- Explosives Versagen: MCB kann Fehlerstrom nicht sicher unterbrechen
- Brandgefahr: Lichtbogenfortführung kann Brände verursachen
- Geräteschäden: Fehlerstrom fließt weiter
- Persönliche Sicherheit: Verletzungsgefahr durch defekten Leistungsschalter
Professionelle Berechnung erforderlich: Fehlerstromanalysen sollten von qualifizierten Elektroingenieuren durchgeführt werden, insbesondere bei gewerblichen und industriellen Anlagen.
Wie viel kosten MCBs im Vergleich zu anderen Leistungsschaltern?
Die Kosten variieren erheblich je nach Typ, Bewertung und Funktionen:
MCB-Kosten (pro Gerät):
- Basiswohnbereich: $15-25 (10A-40A)
- AFCI/GFCI-Kombination: $45-75
- Intelligente Sicherungsautomaten: $80-150
- Industriequalität: $30-60
MCCB-Kosten (pro Gerät):
- Thermomagnetische Basisausführung: $100-300
- Elektronischer Auslöser: $300-800
- Erdschluss: $400-1.000
- Hohes Ausschaltvermögen: $500-1.500
Installationsarbeit:
- MCB-Ersatz: $50-100
- Neuer MCB-Schaltkreis: $150-300
- MCCB-Installation: $200-500
- Panel-Modifikationen: $300-800
Gesamtprojektkosten (einschließlich Material und Arbeitskosten):
- Ersatz für einen einzelnen MCB: $75-175
- Panel-Upgrade mit MCBs: $1.500-3.000
- Kommerzieller Vertrieb mit MCCBs: $5.000-15.000
Tipps zum Kostensparen:
- Großeinkäufe: Bessere Preise bei mehreren Einheiten
- Standardbewertungen: Vermeiden Sie spezielle oder veraltete Typen
- Zukunftsplanung: Installieren Sie zunächst ausreichend Kapazität
- Professionelle Installation: Eine ordnungsgemäße Installation verhindert kostspielige Ausfälle
Welche Sicherheitsnormen gelten für Sicherungsautomaten?
Sicherungsautomaten müssen verschiedene internationale und nationale Normen erfüllen:
Internationale Standards:
- IEC 60898-1: Miniatur-Leistungsschalter für Wechselstromanwendungen
- IEC 60947-2: Niederspannungsschaltanlagen und -steuerungen
- IEC 61009: Fehlerstrom-Schutzschalter
Nordamerikanische Standards:
- UL 489: Kompaktleistungsschalter und Leistungsschaltergehäuse
- UL 1077: Ergänzende Schutzvorrichtungen für den Einsatz in elektrischen Geräten
- CSA C22.2 Nr. 5: Leistungsschalter
Installationsnormen:
- NEC (NFPA 70): Nationaler Elektrocode
- CEC: Kanadischer Elektrokodex
- Lokale Änderungen: Kommunale und regionale Anforderungen
Prüfung und Zertifizierung:
- Typprüfung: Umfassende Leistungsüberprüfung
- Werksprüfung: Qualitätskontrolle in der Produktion
- Feldtests: Installationsüberprüfung
- Regelmäßige Prüfungen: Wartungsanforderungen
Konformitätsprüfung:
- Gelistete Produkte: Nur zertifizierte Geräte verwenden
- Richtige Anwendung: Installation innerhalb der Nenngrenzen
- Einhaltung des Codes: Befolgen Sie die Installationsanforderungen
- Fachaufsicht: Einschaltung eines konzessionierten Elektroinstallateurs
Die richtige Wahl treffen: Entscheidungsmatrix
Kurzanleitung zur Auswahl
Für private Anwendungen (unter 125 A):
- Beleuchtungskreise: 15 A oder 20 A Typ B MCB
- Auslasskreisläufe: 20A Typ B MCB mit GFCI, wo erforderlich
- Stromkreise für Haushaltsgeräte: Größe entsprechend der Geräteleistung, Typ B oder C
- Elektroheizung: Bis zu 125A MCB möglich, Lastberechnung beachten
Für gewerbliche Anwendungen (gemischte Ladungen):
- Bürobeleuchtung: Sicherungsautomaten Typ B
- Motorlasten unter 5 PS: MCBs Typ C oder D
- Verteilertafeln: MCCBs für Zuleitungen, MCBs für Abzweigstromkreise
- Kritische Systeme: Erwägen Sie intelligente Leistungsschalter zur Überwachung
Für industrielle Anwendungen (hohe Leistung):
- Kleine Motorsteuerung: Leitungsschutzschalter Typ D möglich
- Große Motorsteuerung: MCCBs erforderlich
- Verteilungssysteme: Leistungsschalter
- Kritische Prozesse: Fortschrittliche elektronische Auslöseeinheiten
Wichtige Auswahlfaktoren
Elektrische Anforderungen:
- Der Nennstrom muss den Leiter schützen
- Die Nennspannung muss die Systemspannung überschreiten
- Die Ausschaltleistung muss den verfügbaren Fehlerstrom übersteigen
- Die Auslösecharakteristik muss zum Lasttyp passen
Umweltfaktoren:
- Innen- vs. Außeninstallation
- Temperatur-Extreme
- Feuchtigkeit und chemische Belastung
- Vibration und mechanische Beanspruchung
Wirtschaftliche Überlegungen:
- Anschaffungskosten
- Installationsaufwand und -kosten
- Wartungsanforderungen
- Lebenszykluskosten für den Austausch
Sicherheits- und Codeanforderungen:
- Nationale und lokale Elektrovorschriften
- Branchenspezifische Anforderungen
- Lichtbogen- und Erdschlussschutz
- Zugänglichkeit für die Wartung
Empfehlungen für eine professionelle Beratung
Wann Sie einen Elektroingenieur konsultieren sollten:
- Gewerbliche oder industrielle Anlagen
- Anwendungen mit hohem Fehlerstrom
- Komplexe Schutzkoordination
- Anforderungen an die Lichtbogenanalyse
Wann Sie einen zugelassenen Elektriker beauftragen sollten:
- Sämtliche Installationsarbeiten
- Fehlerbehebung bei Auslöseproblemen
- Panel-Upgrades oder -Modifikationen
- Fragen zur Einhaltung von Vorschriften
DIY-Einschränkungen:
- Einfacher, gleichwertiger MCB-Austausch
- Keine Panel-Modifikationen
- Die örtlichen Vorschriften müssen eingehalten werden.
- Professionelle Inspektion empfohlen
Fazit: Die richtige Wahl treffen
Um die Unterschiede zwischen Leistungsschaltern und Miniatur-Leistungsschaltern zu verstehen, muss man sich bewusst sein, dass Leistungsschalter spezielle, für bestimmte Anwendungen konzipierte Leistungsschalter sind. Die Wahl zwischen Leistungsschaltern und größeren Leistungsschaltern hängt von Ihrem Strombedarf, den Spannungspegeln, physikalischen Einschränkungen und Budgetüberlegungen ab.
Für die meisten privaten und leichten gewerblichen Anwendungen unter 125 ASicherungsautomaten bieten hervorragenden Schutz bei kostengünstiger Installation und Wartung. Dank ihrer kompakten Bauweise, der zuverlässigen Funktion und des einfachen Austauschs eignen sie sich ideal für Standardschalttafeln.
Für Anwendungen mit höheren Strömen, industrielle Umgebungen oder Situationen, die einen einstellbaren Schutz erfordern, MCCBs oder Leistungsschalter werden trotz ihrer höheren Kosten und Komplexität notwendig.
Zu den wichtigsten Entscheidungsfaktoren zählen:
- Anforderungen an die Stromstärke (Sicherungsautomaten auf 125 A begrenzt)
- Spannungsebenen (Sicherungsautomaten geeignet bis 415 V AC)
- Verfügbarer Fehlerstrom (Sicherungsautomaten verarbeiten typischerweise bis zu 25 kA)
- Platzbeschränkungen (MCBs bieten eine kompakte Installation)
- Budgetüberlegungen (MCBs bieten niedrigere Gesamtbetriebskosten)
- Zukünftiger Erweiterungsbedarf (modulare Systeme bieten Flexibilität)
Die elektrische Schutztechnik entwickelt sich kontinuierlich weiter und integriert intelligente Technologien, verbesserte Sicherheitsfunktionen und verbesserte Überwachungsmöglichkeiten. Ob Sie sich für herkömmliche Sicherungsautomaten oder moderne intelligente Leistungsschalter entscheiden – die richtige Auswahl und professionelle Installation gewährleisten sicheren und zuverlässigen elektrischen Schutz für die kommenden Jahrzehnte.
Nächste Schritte: Wenden Sie sich für Lastberechnungen, Fehlerstromanalysen und die Überprüfung der Einhaltung von Vorschriften an einen qualifizierten Elektriker. Dokumentieren Sie Ihre elektrische Anlage für zukünftige Wartungs- und Erweiterungsplanungen und ziehen Sie intelligente Leistungsschaltertechnologie für verbesserte Überwachungs- und Steuerungsmöglichkeiten in Betracht.
Dieses Handbuch enthält allgemeine Informationen zu Bildungszwecken. Wenden Sie sich bei spezifischen Installationen immer an qualifiziertes Elektrofachpersonal und beachten Sie die örtlichen Elektrovorschriften.
Verwandte Seiten
Wie man den richtigen Leitungsschutzschalter auswählt: Vollständiger technischer Leitfaden
So ersetzen Sie einen Leistungsschalter
Unterschied zwischen Kompaktleistungsschaltern und Standardleistungsschaltern
