Správné umístění přepěťových ochran (SPD) je nejdůležitějším faktorem, který určuje, zda vaše zařízení odolá katastrofické elektrické události, nebo utrpí škody na zařízení v hodnotě tisíců dolarů. I když je důležitý výběr správného jmenovitého napětí a kapacity vybíjecího proudu, i zařízení s nejvyšším jmenovitým výkonem selže při ochraně vašich aktiv, pokud je instalováno na nesprávném místě nebo s nadměrnou délkou vodičů.
Pro elektroinženýry a správce zařízení je cíl jasný: odklonit přechodnou energii dříve, než dosáhne citlivých zátěží. To vyžaduje koordinovaný přístup k instalaci – známý jako kaskádová ochrana – počínaje vstupem a konče jednotlivými odbočnými obvody.
Porozumění Typy SPD a klasifikace
Před určením fyzických instalačních bodů ve vašem panelu musíte rozlišovat mezi třemi primárními kategoriemi SPD definovanými normami, jako jsou UL 1449 a IEC 61643-11. Místo instalace je striktně určeno typem zařízení.
- SPD typu 1: Určeno pro stranu vedení vstupního bodu. Tato zařízení pro velké zatížení zvládají vysokoenergetické rázy z externích zdrojů, včetně přímých úderů blesku a spínání rozvodné sítě. Neobsahují žádnou externí nadproudovou ochranu a jsou konstruovány tak, aby vydržely plný nápor příchozích přechodných jevů.
- SPD typu 2: Určeno pro stranu zátěže hlavního odpojovače. Jedná se o tahouny průmyslové přepěťové ochrany, instalované v rozvaděčích a podružných rozvaděčích. Chrání před zbytkovou energií, která prochází zařízeními typu 1, a interně generovanými rázy z motorů a měniče frekvence (VFD).
- SPD typu 3: Zařízení pro místo použití instalovaná co nejblíže chráněné zátěži (obvykle do 10 metrů). Zvládají nízkoúrovňové zbytkové přechodné jevy, aby chránily citlivou elektroniku, jako jsou PLC, počítače a lékařské vybavení.

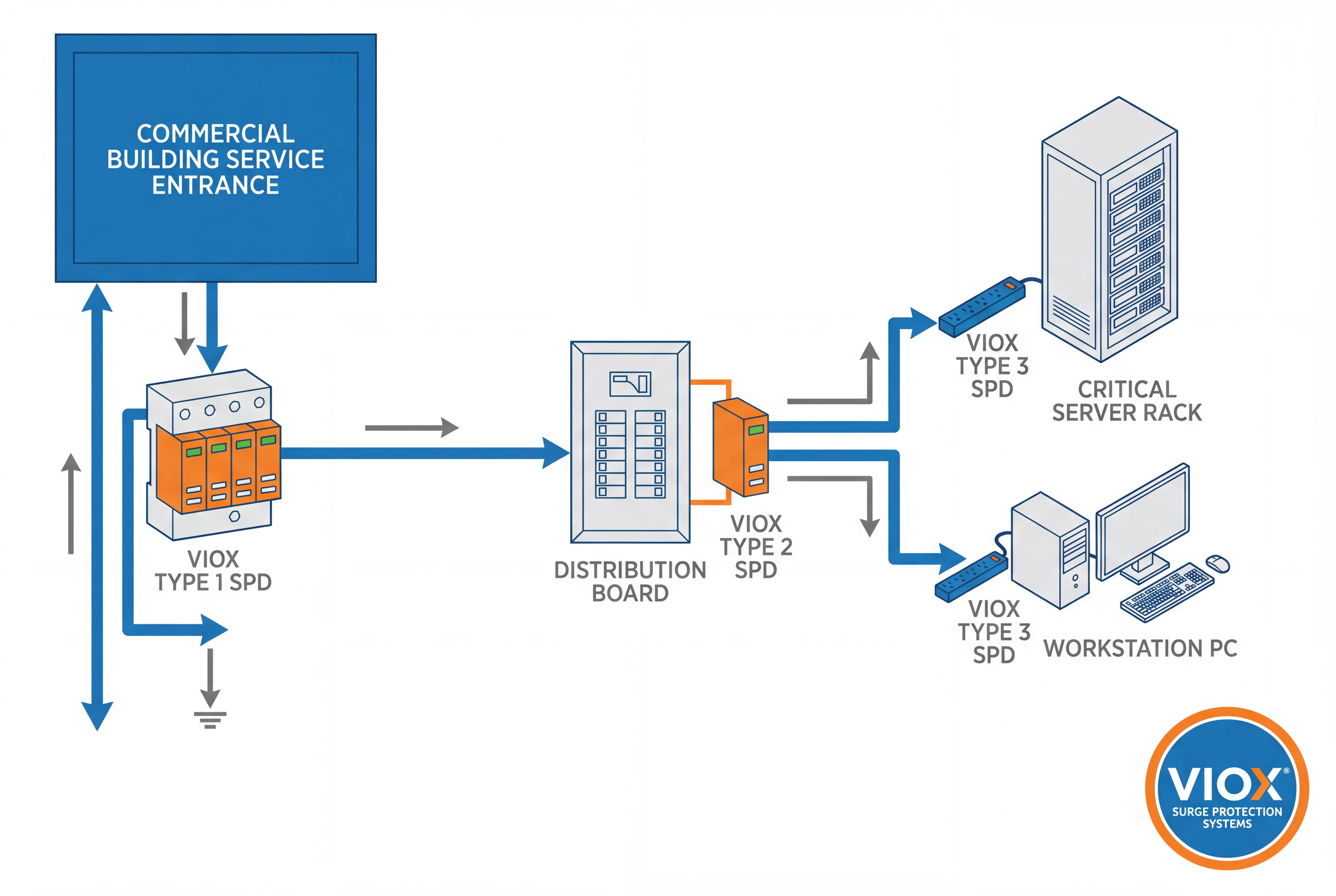

Primární místa instalace pro SPD
Účinná přepěťová ochrana vyžaduje strategii “hloubkové obrany”. Spoléhat se na jediné zařízení na hlavním vstupu je pro moderní zařízení plná citlivých mikroprocesorů zřídka dostačující.
1. Hlavní vstup
Toto je vaše první linie obrany. SPD by měla být instalována bezprostředně za sekundární stranou transformátoru a před nadproudovým ochranným zařízením hlavního servisního zařízení (pro typ 1) nebo bezprostředně za hlavním odpojovačem (pro typ 2). Cílem je odklonit masivní energii z vnějších rázů do země přímo v místě vstupu, čímž se zabrání její cirkulaci zemnicím systémem budovy.
2. Rozvodné desky a podružné panely
Velká zařízení mají často dlouhé kabelové trasy mezi hlavním rozvaděčem a podřízenými rozvodnými panely. Tyto kabely mohou zachytávat indukované rázy od blesku nebo blízkého vysokonapěťového zařízení. Instalace SPD typu 2 na tyto mezilehlé panely potlačuje zvonění napětí a chrání odbočné obvody.
3. Úroveň zařízení (místo použití)
Pro kritické zátěže, jako jsou servery datových center, CNC stroje nebo řídicí panely požárního poplachu, je SPD typu 3 instalována přímo na vstupu zařízení. To řeší veškeré rázy generované interně v odbočném obvodu a poskytuje nejtěsnější omezení napětí.

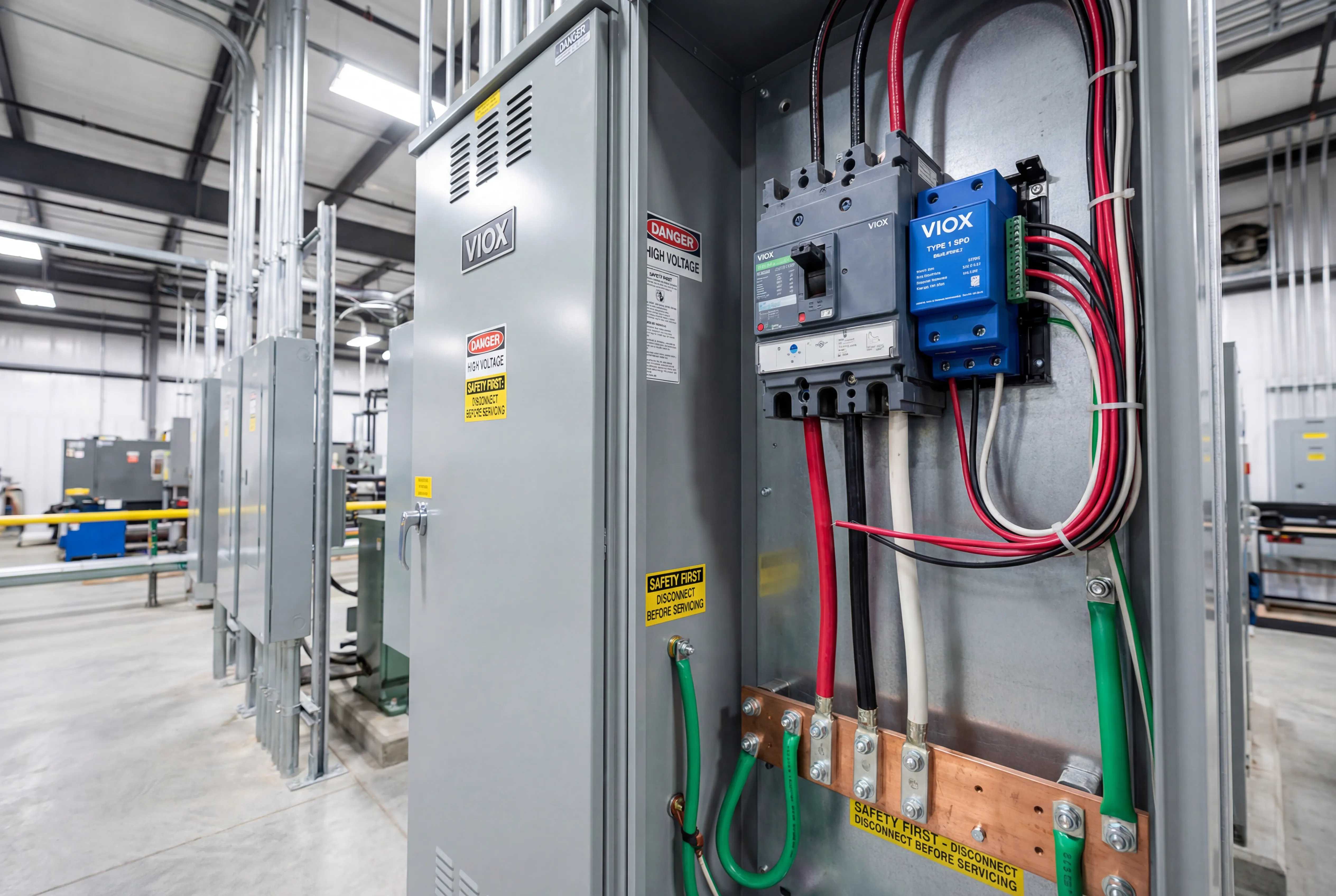

Instalace SPD typu 1: Požadavky na vstup
Instalace SPD typu 1 vyžaduje dodržování přísných bezpečnostních a výkonnostních protokolů. Protože tato zařízení sedí na straně vedení servisního odpojovače, jsou trvale připojena a musí zvládat vysoké poruchové proudy.
Specifika umístění
Namontujte SPD typu 1 co nejblíže k přívodním fázovým vodičům. Ve standardním hlavním rozvaděči to často znamená montáž zařízení přímo na kryt pomocí propojovacího pouzdra nebo do vyhrazeného prostoru, pokud používáte integrovanou konstrukci rozvaděče.
Způsob připojení

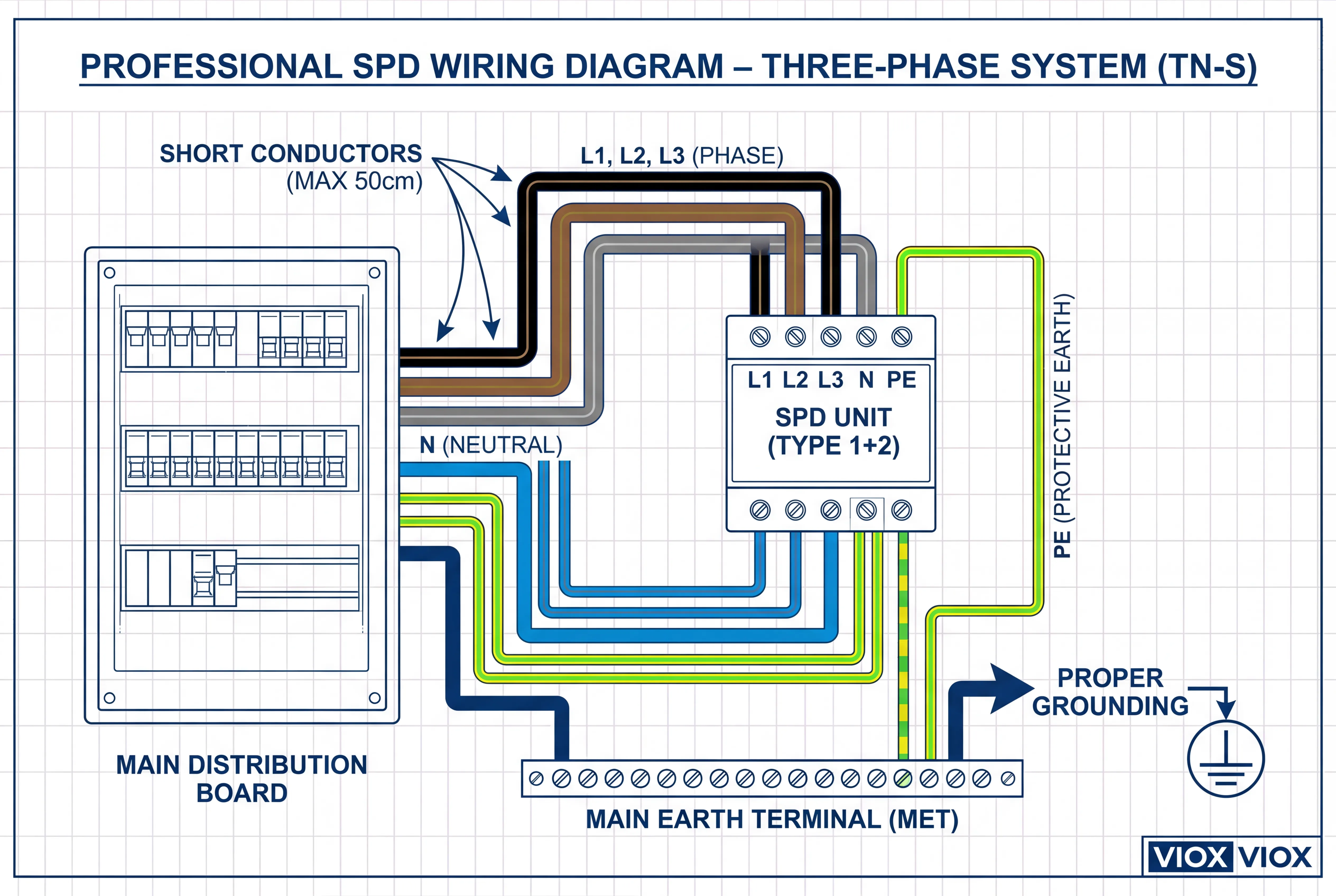

Zařízení typu 1 jsou obvykle zapojena paralelně. Fáze (L1, L2, L3) a nulový vodič (N) budete odebírat přímo z vodičů vstupu nebo z hlavních přípojnic.
- Bezpečnostní poznámka: Protože v zařízení není žádný jistič, který by vypnul, zařízení typu 1 často obsahují interní jištění nebo tepelné odpojovače, které bezpečně izolují jednotku v případě poruchy.
- Uzemnění: Uzemňovací vodič musí být připojen k hlavnímu zemnicímu vodiči elektrody nebo k zemnicí přípojnici s nejkratší možnou cestou.
Instalace SPD typu 2: Umístění v rozvaděči
SPD typu 2 jsou nejběžnější zařízení, se kterými se setkávají komerční elektrikáři. Instalují se na stranu zátěže hlavního jističe, obvykle se připojují pomocí vyhrazeného jističe.
Preferovaná montážní poloha
V rozvaděči je optimální umístění pro SPD a její napájecí jistič bezprostředně sousedící s hlavními oky nebo hlavním jističem.
- Proč záleží na poloze: Umístění SPD v horní části panelu (nejblíže k příchozímu přívodu) minimalizuje impedanci cesty přípojnice. Pokud nainstalujete SPD ve spodní části 42obvodového panelu, musí přepětí projít celou délkou přípojnice, což může vyvolat vyšší napětí v konstrukci panelu, než se SPD aktivuje.
Jistič vs. přímé připojení
Zatímco přímé připojení k přípojnici (pomocí sad ok) nabízí nejnižší impedanci, použití vyhrazeného jističe (např. 30 A nebo 60 A, v závislosti na specifikacích výrobce) je standardní postup pro zařízení typu 2. To umožňuje bezpečné odpojení SPD pro údržbu nebo výměnu bez vypnutí celého panelu.
Instalace SPD typu 3: Ochrana v místě použití
SPD typu 3 jsou často přehlíženy, ale jsou nezbytné pro ochranu zařízení. Mohou být pevně zapojeny do propojovací krabice, namontovány na DIN lištu uvnitř řídicí skříně nebo integrovány do zásuvky.
- Blízkost: Instalujte je do vzdálenosti 10 metrů od chráněné zátěže. Pokud délka vodiče překročí tuto hodnotu, účinnost omezení napětí se sníží v důsledku oscilace a efektů odrazu napětí v kabelu.
- Koordinace: Zajistěte, aby bylo zařízení typu 3 koordinováno se zařízeními typu 1 a typu 2. Omezovací napětí zařízení umístěného níže by mělo být nižší než výdržné napětí zařízení, které chrání, ale dostatečně vysoké, aby zajistilo, že zařízení SPD pro velké zatížení umístěné výše zvládne většinu energie rázu.
Kritické osvědčené postupy instalace
Fyzická instalace SPD je stejně důležitá jako vnitřní specifikace zařízení. SPD 100 kA instalovaná s dlouhými, ohnutými vodiči funguje výrazně hůře než SPD 50 kA instalovaná s krátkými, rovnými vodiči.
Pravidlo “Délky vodiče”
Rázy jsou vysokofrekvenční jevy. Při těchto frekvencích vytváří indukčnost vodiče značný pokles napětí. Obecné pravidlo zní: udržujte připojovací vodiče co nejkratší, ideálně pod 250 mm.
- Rovnice: Vpropustnost = Vomezení + (L × di/dt)
- Kde L je indukčnost (funkce délky vodiče) a di/dt je rychlost nárůstu proudu.
- Každý palec vodiče přidává během rázu přibližně 15–25 voltů k propustnému napětí. 3stopý kabel může přidat stovky voltů, čímž se ochrana stane zbytečnou.
Rovné trasy kabelů
Vyhněte se ostrým 90stupňovým ohybům vodičů. Ohyby zvyšují indukčnost a impedanci. Pokud je nutná zatáčka, použijte plynulé křivky. Vodič by měl vypadat jako přímá, napnutá linie od jističe/přípojnice ke svorkám SPD.
Uzemnění a propojení
SPD odvádí energii do země. Pokud má zemnící cesta vysoký odpor nebo vysokou impedanci, energie nemá kam jít. Zajistěte, aby byl zeleno/žlutý zemnící vodič spojen přímo se zemnicí přípojnicí panelu. Nepoužívejte kovový kryt šasi jako jedinou zemnící cestu pro SPD; veďte vyhrazený vodič.
Nejčastější chyby při instalaci, kterých je třeba se vyvarovat
I zkušení elektrikáři se mohou při instalaci přepěťové ochrany dopustit chyb. Vyvarujte se těchto častých úskalí:
- “Pigtailing” vodičů: Navíjení přebytečného vodiče uvnitř panelu, aby vypadal “úhledně”. Tím se vytvoří vzduchová cívka, která brání rázu v dosažení SPD a nutí jej do vašeho zařízení. Zkraťte vodiče na délku.
- Poddimenzované vodiče: I když jsou rázové proudy krátkodobé, jsou intenzivní. Dodržujte doporučený průřez výrobce (obvykle 10 AWG nebo 8 AWG), abyste zvládli mechanické namáhání a proudovou hustotu.
- Instalace SPD v neuzemněných systémech: Většina standardních SPD vyžaduje referenci k zemi. Instalace standardního SPD typu Wye na neuzemněný systém Delta bez kontroly technického listu může vést k okamžitému selhání zařízení nebo bezpečnostním rizikům.
- Ignorování Kontrolky: Nainstalujte SPD tam, kde jsou viditelné stavové LED diody nebo displej. Skryté SPD, které se obětovalo, aby ochránilo systém, neposkytuje žádnou ochranu proti dalšímu přepětí.
Zvláštní úvahy o instalaci specifické pro dané odvětví
Komerční budovy
V kancelářských budovách a maloobchodních prostorech se často zaměřuje na osvětlení a systémy HVAC.
- Umístění: Instalujte SPD typu 2 do rozvodných panelů osvětlení. LED drivery jsou notoricky citlivé na přechodné jevy.
- Datové místnosti: Použijte kombinaci typu 2 na panelu a typu 3 SPD montovaných do racku pro ochranu serveru.
Průmyslová zařízení
Výrobní závody se potýkají s neustálými interními spínacími přechodnými jevy z VFD a motorů.
- Umístění: Každé řídicí centrum motorů (MCC) by mělo mít SPD typu 2.

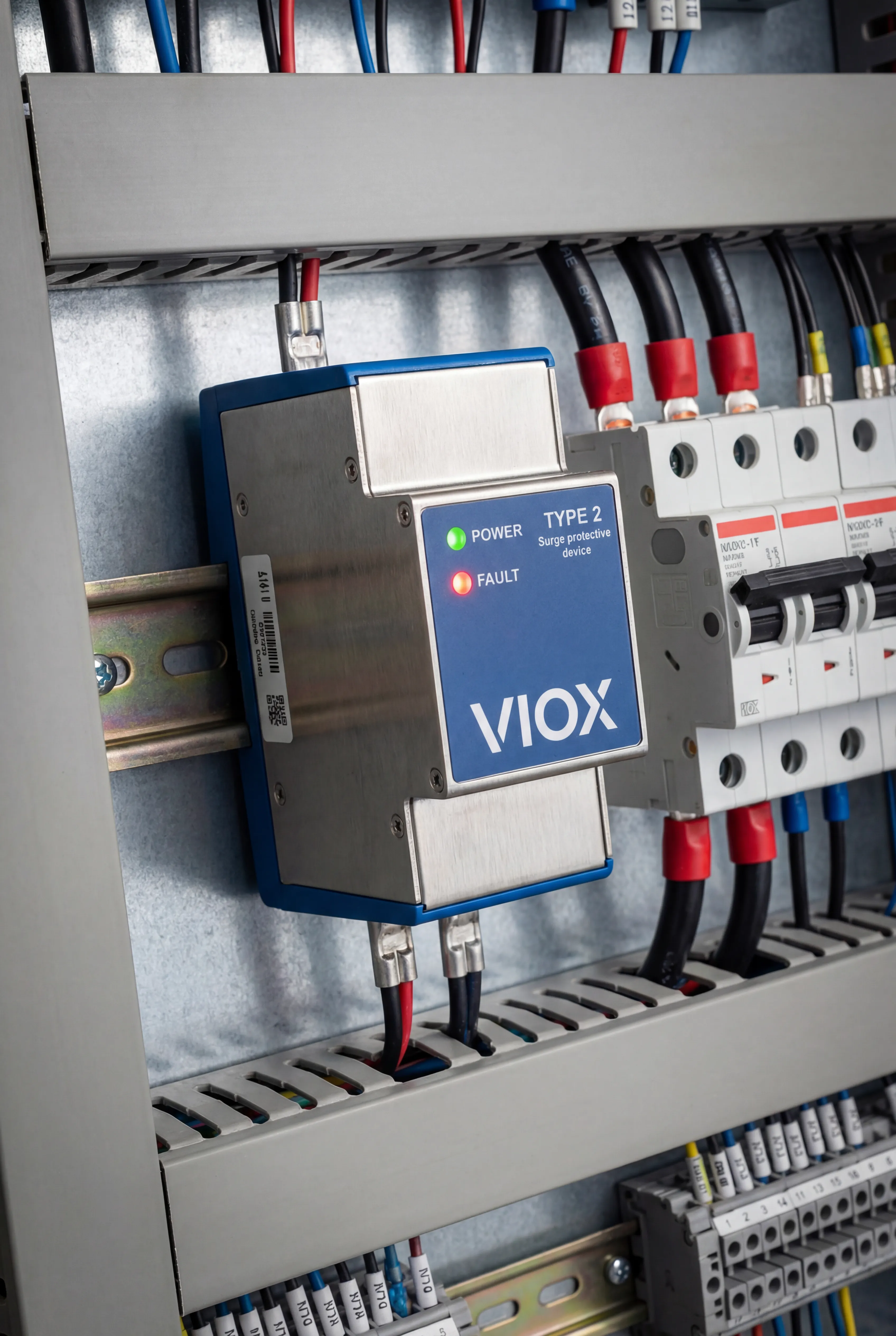

- PLC panely: Vyhrazené SPD na DIN lištu uvnitř ovládacích skříní jsou povinné, aby se zabránilo poškození logiky a prostojům.
Rezidenční
Moderní domy jsou v podstatě inteligentní sítě se spotřebiči, nabíječkami EV a solárními invertory.
- Umístění: SPD typu 1 nebo typu 2 na hlavním spotřebitelském rozvaděči splňuje požadavky NEC 2020/2023 (článek 242).
- Exteriér: AC kondenzátory a bazénová čerpadla často vyžadují vyhrazené SPD montované na odpojovač.
Závěr
Určení, kam nainstalovat SPD do vašeho elektrického panelu, není otázkou odhadu – je to vypočítané inženýrské rozhodnutí založené na hierarchii zařízení a fyzice. Zařízení typu 1 na vstupu služby udržuje vnější energii blesku venku, zatímco zařízení typu 2 a typu 3 na distribučních panelech a vstupech zařízení zvládají interní spínací přechodné jevy, které časem zhoršují elektroniku.
Pamatujte na zlaté pravidlo: Umístění, Délka a Přímost. Nainstalujte správný typ SPD ve správné zóně, udržujte vodiče kratší než 10 palců a vyhněte se ostrým ohybům.
Na adrese VIOX, konstruujeme naše přepěťové ochranné zařízení tak, aby splňovala přísné požadavky moderní průmyslové a komerční infrastruktury. Naše technické týmy jsou k dispozici, aby vám pomohly s koordinačními studiemi a hodnocením lokality, abyste zajistili, že vaše zařízení dosáhne ověřené úrovně ochrany. Nenechávejte svá kritická aktiva zranitelná vůči dalšímu napěťovému špičce – zabezpečte svůj systém pomocí VIOX dnes.
