A přepínací spínač je elektrické spínací zařízení, které přepíná zátěž z jednoho zdroje napájení na druhý a zároveň udržuje oba zdroje bezpečně izolované od sebe. V záložních systémech generátorů, rozvaděčích s duálním napájením a panelech s prioritní zátěží je to komponenta, která řídí, jak a kdy dochází k přepnutí zdroje – a co je nejdůležitější, zabraňuje tomu, aby se oba zdroje někdy setkaly na straně zátěže.
Tato příručka pokrývá vše, co potřebujete vědět: jak přepínací spínač funguje, rozdíly mezi manuálními a automatickými typy, jak vybrat ten správný pro váš projekt a instalační a údržbové postupy, které udržují systém v bezpečí po celou dobu jeho životnosti.
Níže uvedené části se zabývají principem fungování, výběrem typu mezi manuálními a automatickými variantami, konfigurací pólů, souladem s normami (IEC 60947-6-1, UL 1008) a praktickými rozhodnutími o výběru a instalaci, která určují, zda bude přepínací spínač spolehlivě fungovat po dobu 20 let.
Přepínací spínač v kostce
| Položka | Podrobnosti na |
|---|---|
| Hlavní funkce | Přepnutí elektrické zátěže z jednoho zdroje na druhý |
| Běžné páry zdrojů | Síť ↔ generátor, primární napáječ ↔ záložní napáječ, síť ↔ střídač/solární |
| Klíčová bezpečnostní role | Zabránění současnému připojení dvou nezávislých zdrojů (prevence zpětného napájení) |
| Hlavní typy produktů | Manuální přepínací spínač, automatický přepínací spínač (ATS) |
| Typická místa instalace | Hlavní rozvaděč, panel generátoru, panel s prioritní zátěží, přepínací sestava |
| Dostupné konfigurace | 2-pólové, 3-pólové, 4-pólové – jednofázové a třífázové |
| Klíčové mezinárodní normy | IEC 60947-6-1 (ATSE), UL 1008 (zařízení pro přepínání), IEC 61439 (rozvaděče) |

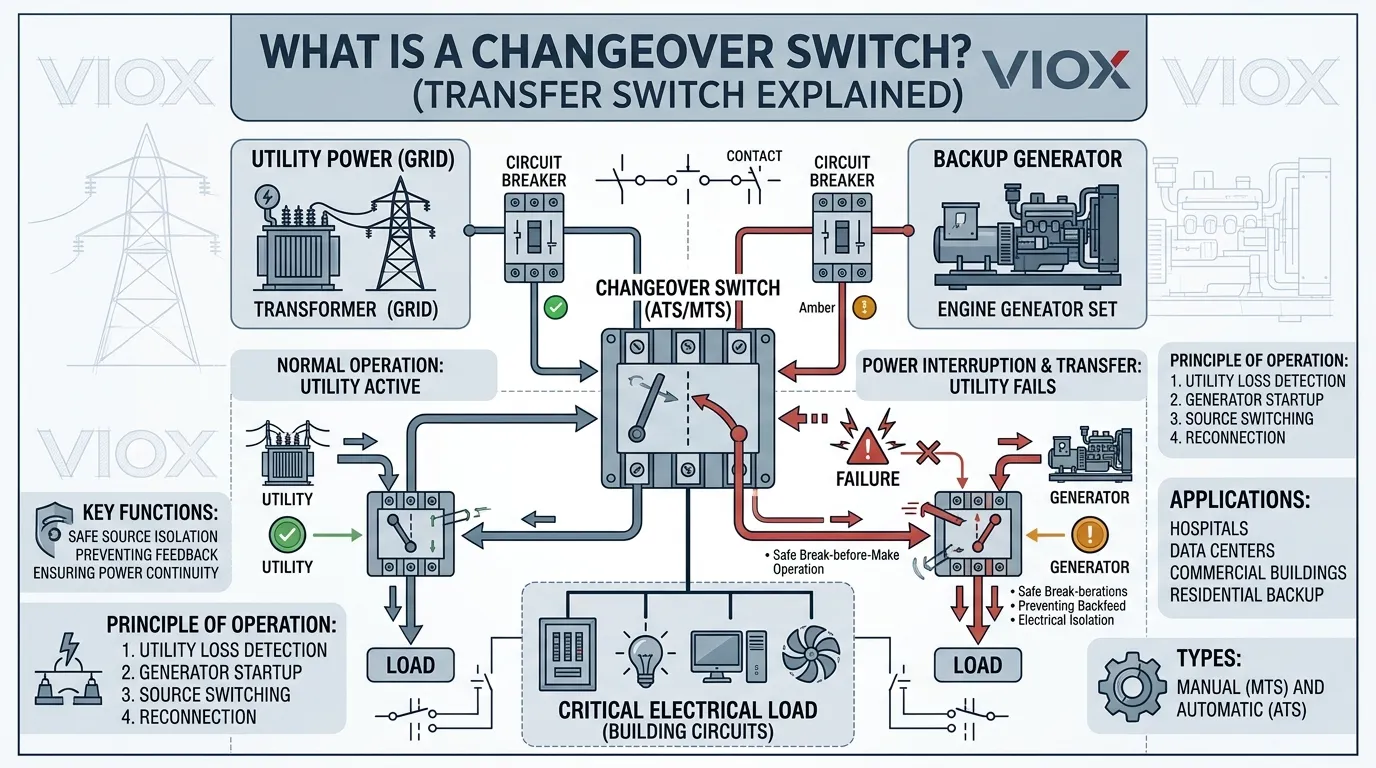

Co je přepínací spínač?
Přepínací spínač – v severoamerické praxi také nazývaný přepínač – připojuje zátěž k jednomu ze dvou dostupných zdrojů napájení v daném okamžiku. Jeho vnitřní mechanismus zajišťuje, že když je jeden zdroj připojen, druhý je fyzicky odpojen. Toto vzájemné vyloučení je to, co odlišuje přepínací spínač od běžného spínače nebo uspořádání stýkačů: zařízení je účelově navrženo tak, aby zabránilo setkání dvou živých zdrojů na straně zátěže.
Uvažujme komerční budovu s třífázovým napětím 400 V napájenou z elektrické sítě a zálohovanou dieselovým generátorem o výkonu 250 kVA. Přepínací spínač se nachází mezi oběma zdroji a rozvaděčem. Během normálního provozu proudí proud ze sítě přes spínač do zátěže. Když napětí v síti klesne pod prahovou hodnotu podpětí – obvykle nastavenou kolem 85 % nominálního napětí – spínač přepne zátěž na generátor. Když se síť zotaví a drží stabilně nad vybavovacím napětím po naprogramovanou dobu zpoždění, zátěž se přepne zpět. V žádném okamžiku během této sekvence nejsou oba zdroje připojeny současně.
Tato izolace je důležitější, než si mnozí projektanti uvědomují. Paralelní připojení dvou nesynchronizovaných zdrojů – dokonce i na několik cyklů – může vyvolat poruchové proudy výrazně nad úrovní potenciálního zkratového proudu v místě instalace, vypnout ochranné prvky proti proudu a tlačit výkon generátoru zpět do sítě. Správně dimenzovaný přepínací spínač tuto hrozbu ze své podstaty eliminuje, což je přesně důvod, proč IEC 60947-6-1 a UL 1008 považují blokovací mechanismus za primární bezpečnostní funkci, nikoli za volitelnou funkci.
Jak funguje přepínač?
Princip fungování přepínacího spínače je postaven na vzájemně se vylučujícím uspořádání kontaktů. Tři sady svorek – zdroj A (hlavní napájení), zdroj B (záloha) a zátěž – se připojují prostřednictvím vnitřních kontaktů, které se pohybují mezi dvěma stabilními polohami. Mechanická nebo elektrická konstrukce vynucuje pravidlo, že pouze jeden zdroj napájí zátěž v daném okamžiku.
Normální provoz
Za normálních podmínek je přepínací spínač ve své preferované poloze. Zátěž odebírá energii z primárního zdroje – obvykle z elektrické sítě. Svorky záložního zdroje jsou otevřené a generátor může být zcela vypnutý nebo běžet v pohotovostním režimu na volnoběh.
Detekce stavu přepnutí
Stav přepnutí nastane, když preferovaný zdroj spadá mimo přijatelné parametry. U manuálního přepínacího spínače si obsluha všimne zhasnutých světel (nebo obdrží hovor) a dojde k panelu. U automatického přepínacího spínače řídicí jednotka nepřetržitě monitoruje napětí a frekvenci zdroje. Většina řídicích jednotek vypne při trvalém podpětí – běžné je nastavení mezi 80 % a 90 % nominálního napětí – nebo úplné ztrátě fáze. IEC 60947-6-1 definuje specifické testovací sekvence pro ověření, zda snímací funkce správně reaguje jak při postupném poklesu napětí, tak při okamžité ztrátě.
Sekvence přepnutí
Během přepnutí spínač přeruší spojení s vadným zdrojem předtím, než naváže spojení se zálohou. Tato akce přerušení před sepnutím je základním provozním požadavkem. Ve většině konstrukcí existuje záměrná doba nečinnosti mezi odpojením jednoho zdroje a připojením druhého – obvykle 50–100 ms u automatických jednotek používajících motorizované mechanismy a efektivně okamžitá (v rámci jednoho mechanického zdvihu) u otočných manuálních spínačů, i když celkový výpadek u manuálního přepnutí zahrnuje dobu spuštění generátoru.
IEC 60947-6-1 klasifikuje automatické přepínací zařízení (ATSE) podle doby přepnutí: třída A pro zařízení, která neomezují dobu přerušení, třída B pro střední přerušení (≤ 150 ms) a třída C pro krátké přerušení (≤ 20 ms s mechanismy s akumulovanou energií). UL 1008, která upravuje severoamerický trh, specifikuje srovnatelné testy přepnutí a odolnosti, ale používá odlišný klasifikační rámec zaměřený na celkovou dobu přepnutí systému včetně spuštění motor-generátoru.
Jakmile je záložní zdroj připojen a stabilní, zátěž pokračuje v provozu na alternativním napájení.
Zpětné přepnutí (Retransfer)
Když se původní zdroj obnoví, spínač provede stejnou sekvenci v opačném pořadí. Automatické přepínací spínače obvykle obsahují programovatelné zpoždění zpětného přepnutí – 5 až 30 minut je standardní postup – aby se potvrdilo, že se vracející se zdroj stabilizoval a aby se zabránilo přepnutí zpět do cyklu automatického opětovného zapnutí sítě nebo nestabilního zotavení. Manuální jednotky se spoléhají na obsluhu, která potvrdí stav zdroje a zahájí návrat.
Blokovací mechanismy
U manuálních přepínacích spínačů mechanický blokovací mechanismus fyzicky zabraňuje zapojení páky spínače do obou poloh – obvykle posuvná tyč nebo uspořádání vačky, které uzamkne jednu sadu kontaktů otevřenou, když je druhá zavřená. U automatických jednotek je elektrické blokování prostřednictvím logiky řídicí jednotky primární bariérou, často doplněnou mechanickým blokováním na stýkači nebo spínacím mechanismu. Některé konstrukce zahrnují třetí středovou polohu, kde se nepřipojuje žádný zdroj, což IEC 60947-6-1 uznává jako další izolační stav užitečný pro postupy údržby.
Typy přepínačů
Nejzásadnější rozdíl na trhu s přepínacími spínači je mezi manuálním a automatickým provozem. Špatné rozhodnutí v tomto ohledu znamená buď utrácení za automatizaci, kterou projekt nepotřebuje, nebo ponechání kritické zátěže nechráněné, když není nikdo poblíž, kdo by přepnul páku.
Ruční přepínač
Manuální přepínací spínač vyžaduje, aby obsluha fyzicky přesunula spínací mechanismus z jedné polohy do druhé. Neexistuje žádná řídicí jednotka, žádný obvod pro snímání napětí a žádný automatický startovací signál pro generátor. Obsluha detekuje výpadek, spustí záložní zdroj, potvrdí stabilní výstup a otočí pákou.
Typické produkty sahají od otočných spínačů 63 A pro jednofázové rezidenční panely až po uzavřené manuální přepínače 3200 A pro průmyslové rozvaděče. Stavební normy se liší podle trhu – IEC 60947-3 pokrývá manuální spínače na mezinárodních trzích, zatímco UL 1008 je pokrývá v Severní Americe, pokud je zařízení konkrétně uvedeno jako zařízení pro přepínání.
Kde si manuální přepínací spínače zaslouží své místo:
- Zálohování rezidenčního generátoru, kde je obvykle někdo doma.
- Malé komerční instalace – generátor 30 kVA zálohující maloobchodní prodejnu – kde může personál reagovat během několika minut.
- Základní pohotovostní systémy, kde zátěž toleruje přerušení měřené v minutách spíše než v sekundách.
- Projekty, kde chce majitel mít přímou, viditelnou kontrolu nad rozhodnutím o přepnutí zdroje.
Výhody. Méně dílů. Nižší pořizovací cena – kvalitní 4-pólový manuální přepínací spínač 100 A obvykle stojí o 30–50 % méně než ekvivalentní automatická jednotka. Žádná závislost na napájení řídicího obvodu. Extrémně dlouhá mechanická životnost, často přesahující 10 000 operací.
Omezení. Bez přítomnosti osoby je k ničemu. Výpadek ve 2 hodiny ráno o státním svátku znamená, že zátěž zůstane tmavá, dokud někdo nepřijde. Pro chlazení, záchranné systémy, serverovny nebo procesní zátěže s úzkou tolerancí přerušení je tato mezera nepřijatelná.
Automatický přepínací spínač
Automatický přepínací spínač nepřetržitě monitoruje oba zdroje napájení a provádí přepnutí bez zásahu člověka. Když řídicí jednotka zjistí, že preferovaný zdroj klesl pod prahovou hodnotu, vyšle startovací signál do generátoru, počká, až motor dosáhne stabilního napětí a frekvence (obvykle 10–15 sekund u správně udržovaného dieselového agregátu), a poté přepne zátěž. Když se preferovaný zdroj vrátí a drží v toleranci po dobu zpoždění zpětného přepnutí, spínač přesune zátěž zpět a vypne generátor.
V projektových specifikacích, katalozích produktů a většině mezinárodních standardů je automatický přepínací spínač označen jako automatické přepínací zařízení (ATSE) podle IEC 60947-6-1, nebo jako automatický přepínač (ATS) podle UL 1008. Tyto termíny se v praxi téměř úplně překrývají.
Kde jsou automatické přepínací spínače základním požadavkem:
- Nemocnice a zdravotnická zařízení – většina stavebních předpisů nařizuje automatické přepnutí pro záchranné a kritické zátěže.
- Datová centra provozovaná na úrovni Tier II nebo vyšší.
- Komerční budovy, kde náklady na výpadek přesahují několik stovek dolarů za minutu.
- Průmyslové provozy provozující kontinuální procesy – pec, vytlačovací linka, vsádkový reaktor.
- Telekomunikační stanice a infrastrukturní instalace, které mohou zůstat bez dozoru po celé týdny.
- Jakékoli místo, kde pojistná smlouva, SLA nebo stavební předpis říkají, že přepnutí musí proběhnout bez telefonátu.
Výhody. Rychlé, bezobslužné přepnutí – celkový výpadek obvykle do 15 sekund od ztráty sítě po generátor na zátěži, v závislosti na době spuštění motoru a třídě ATSE. Odstraňuje chyby obsluhy ze sekvence přepnutí. Integruje se se systémy automatického spouštění generátoru, BMS a platformami SCADA. Poskytuje protokolování událostí pro záznamy o shodě a údržbě.
Omezení. Vyšší jednotkové náklady, složitější řídicí kabeláž a proces uvedení do provozu, který vyžaduje koordinované testování s generátorem a ochranou proti proudu. Řídicí jednotka, obvody pro snímání napětí a motorizovaný mechanismus vyžadují pravidelné funkční testování – minimálně čtvrtletně pro kritické instalace, podle většiny standardů údržby zařízení.
Pro podrobný rozpis vedle sebe viz Manuální vs. Automatický Přepínač.

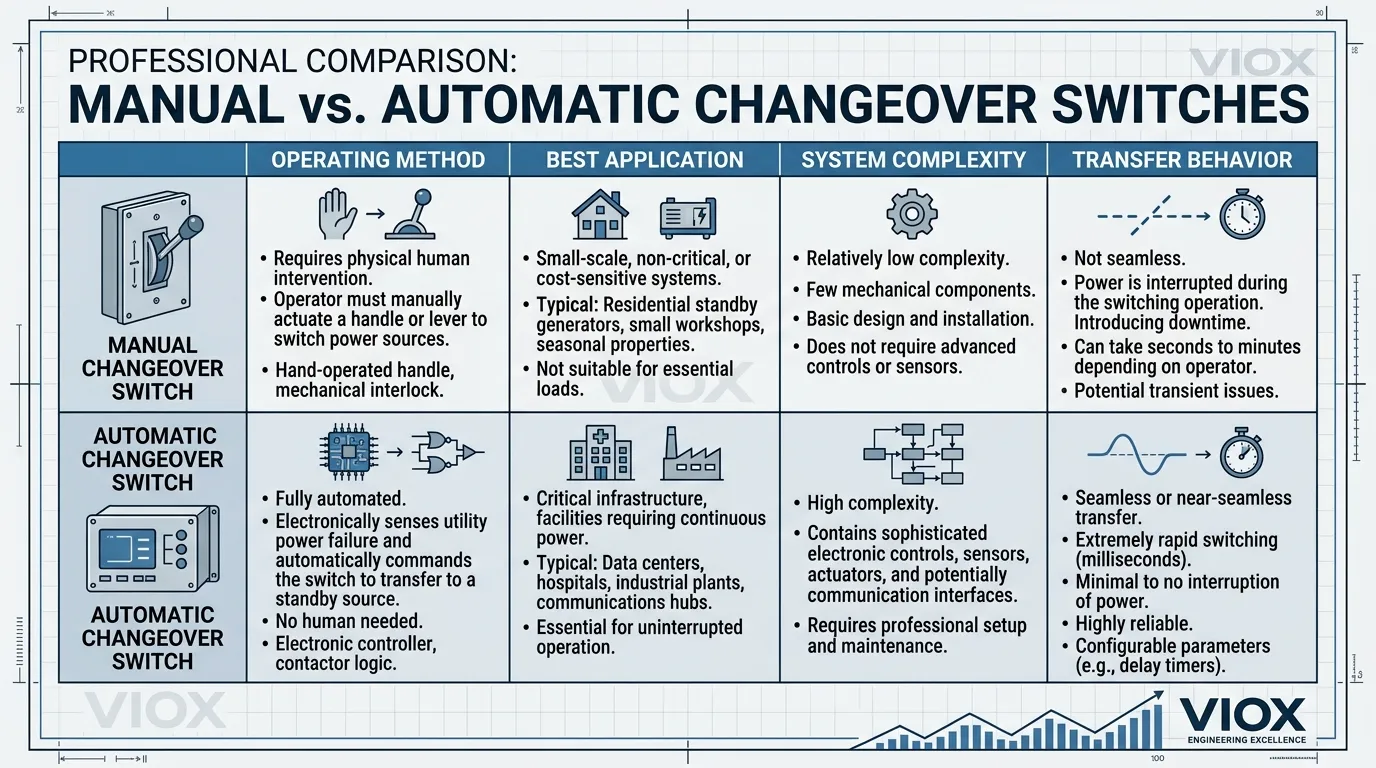

Manuální vs. Automatický přepínač: Podrobné srovnání
| Faktor | Ruční přepínač | Automatický přepínací spínač |
|---|---|---|
| Metoda přepnutí | Obsluha fyzicky přesune rukojeť | Řídicí jednotka detekuje poruchu a automaticky přepne |
| Typická doba přepnutí | 1–15 minut (zahrnuje cestu k panelu, spuštění generátoru, přepnutí) | 5–15 sekund po dosažení stabilního výkonu generátoru |
| Požadována obsluha | Ano, vždy | Ne – pracuje bez obsluhy 24/7 |
| Typické náklady na zařízení | Nižší (méně komponent) | Vyšší (řídicí jednotka, motorizovaný mechanismus, snímací obvody) |
| Složitost instalace | Pouze silové zapojení | Silové zapojení plus řídicí zapojení, snímací obvody a programování |
| Údržba | Roční vizuální kontrola, mazání, procvičování | Čtvrtletní funkční testování, kalibrace, roční servis |
| Nejlepší volba | Nekritické zátěže, obsluhovaná místa, projekty s omezeným rozpočtem | Kritické zátěže, neobsluhovaná místa, zařízení vyžadující rychlé obnovení |
| Mechanická životnost | Velmi dlouhá (jednoduchý mechanismus, méně opotřebitelných dílů) | Dlouhá, ale řídicí jednotka a motorové komponenty zvyšují rozsah údržby |
| Integrace s BMS/SCADA | Nevztahuje se | Standardní funkce u většiny moderních jednotek |
| Platné normy | IEC 60947-3, UL 1008 (manuální třída) | IEC 60947-6-1 (ATSE), UL 1008 (automatická třída) |
Rozhodovací rámec
Vyberte si manuální přepínač když zátěž může překlenout přerušení trvající několik minut, na místě bude vždy k dispozici vyškolená osoba, rozpočet projektu upřednostňuje jednoduchost nebo je instalace rezidenční nebo malá komerční záloha s generátorem do 100 kVA.
Vyberte automatický přepínač když je zátěž nezbytná nebo klasifikovaná jako životně důležitá, zařízení může být během výpadku neobsazené, specifikace nebo kód vyžaduje přepnutí v definovaném časovém okně (často ≤ 10 sekund) nebo systém musí odesílat stavová data do centralizovaného monitoringu.

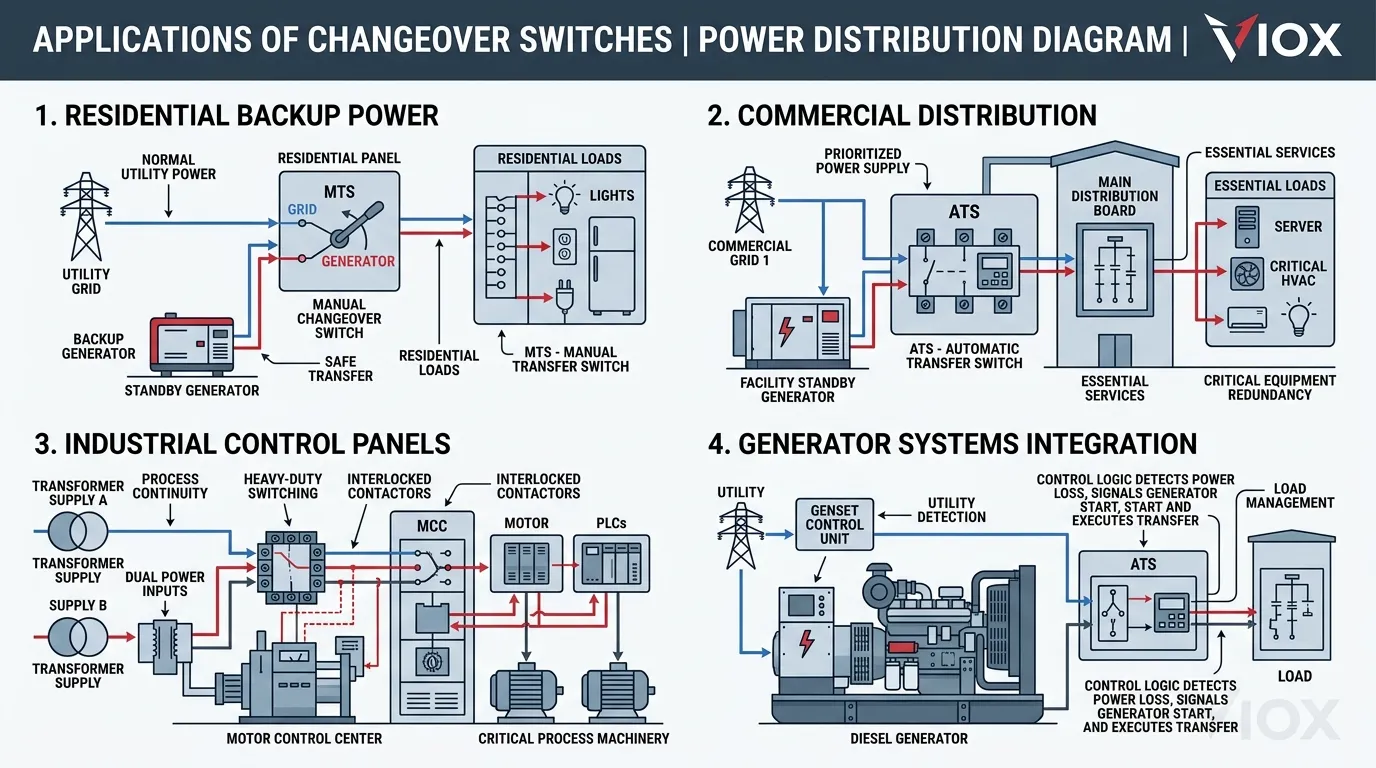

Aplikace přepínačů
Rezidenční záložní napájení
Přepínač generátoru je jedním z nejběžnějších rezidenčních elektrických vylepšení v oblastech náchylných k výpadkům. Typická instalace připojuje napájení ze sítě a přenosný nebo trvale instalovaný generátor k přepínači namontovanému vedle hlavního rozvaděče. Vybrané obvody – nebo celý dům, v závislosti na kapacitě generátoru – procházejí přepínačem, takže majitel domu může přepnout na napájení z generátoru, když síť vypadne.
Manuální přepínače dominují tomuto segmentu. 63 A nebo 100 A 4pólová manuální jednotka zvládne většinu jednofázových rezidenčních zátěží za zlomek nákladů automatického systému. Domy s lékařským vybavením, domácí kanceláře provozující operace generující příjmy nebo celodomové záložní generátory stále častěji specifikují automatické jednotky – zejména tam, kde majitel domu často cestuje a dům může být během bouře neobsazený.
Komerční budovy
Kanceláře, maloobchodní prostory, hotely a budovy se smíšeným využitím používají přepínače k udržení napájení pro základní systémy: nouzové osvětlení, panely požárního poplachu, výtahy, IT skříně, infrastruktura prodejních míst a ovládání HVAC. Ve většině jurisdikcí – IEC, NEC a regionální stavební předpisy – vyžadují životně důležité zátěže na nouzové větvi automatické přepnutí. Nepodstatné zátěže mohou být umístěny za samostatnou manuální jednotkou na panelu s nižší prioritou.
Vícepodlažní komerční budova může mít 400 A automatický přepínač na desce s nezbytnými zátěžemi napájející nouzové osvětlení a požární systémy, plus 630 A manuální jednotku na záložní desce obsluhující HVAC a obecné napájení. Toto rozdělení udržuje automatické zařízení tam, kde je to zákonem vyžadováno, a kontroluje náklady na zbytek.
Průmyslová zařízení
Výrobní závody, zpracovatelská zařízení a sklady často fungují s uspořádáním duálního napájení ze sítě nebo vyhrazenými záložními generátory o výkonu od 500 kVA do několika MVA. Průmyslové přepínače v těchto prostředích zvládají vyšší jmenovité proudy – 800 A, 1600 A, 3200 A – a musí koordinovat s nadřazenými ochrannými zařízeními, podřazenými motorovými zátěžemi a někdy i kondenzátorovými bateriemi, které vytvářejí přechodné jevy při opětovném zapnutí.
Volba mezi Třída PC a třída CB konstrukce se stává kritickou při těchto jmenovitých hodnotách. Zařízení třídy PC (power contactor) postavená podle IEC 60947-6-1 jsou účelově navržena pro přepínání a obvykle nabízejí vyšší mechanickou životnost. Zařízení třídy CB používají jističe jako spínací prvky, přidávají vestavěnou nadproudovou ochranu, ale s odlišnými charakteristikami opotřebení kontaktů.
Telekomunikační a datová infrastruktura
Mobilní věže, ústředny a datové sály vyžadují nejvyšší úroveň kontinuity napájení. Automatické přepínače v těchto instalacích často obsahují redundantní řídicí jednotky, bypassovou izolaci pro údržbu bez přerušení zátěže a komunikační rozhraní Modbus/SNMP pro vzdálené monitorování na úrovni NOC. Požadavky na dobu přepnutí v datových centrech Tier III a Tier IV mohou být specifikovány v cyklech (≤ 4 cykly při 50 Hz = 80 ms), což posouvá návrh směrem k mechanismům s akumulovanou energií nebo statickým přepínáním spíše než ke konvenčním motorizovaným ATSE.
Hybridní a vícenásobné systémy
Instalace solárních panelů s úložištěm, mikrosítě a zařízení s generátorem i zálohou střídače mohou potřebovat přepínače spravující více než dva zdroje – nebo spravující dva zdroje s přísnějšími omezeními přechodu, než může standardní zařízení s otevřeným přechodem poskytnout. V těchto uspořádáních se funkce přepnutí stává součástí širší architektury správy napájení, která může zahrnovat otevřený a uzavřený přechod režimy přepnutí, kde uzavřený přechod krátce paralelně spojuje dva zdroje za synchronizovaných podmínek před přerušením původního připojení.
Konfigurace pólů: Přizpůsobení přepínače systému
Přepínače se vyrábějí ve 2pólové, 3pólové a 4pólové konfiguraci. Správný počet pólů závisí na elektrickém systému a uspořádání uzemnění – nikoli pouze na počtu fází.
| Konfigurace | Typical Application |
|---|---|
| 2-pólový | Jednofázové systémy, kde není spínán neutrál |
| 3pólové | Třífázové systémy, kde je neutrál společný a není spínán |
| 4pólové | Třífázové systémy, kde musí být spínán neutrál (standard v TN-S, IT a některých uspořádáních uzemnění TT) |
Volba nesprávné konfigurace pólů je jednou z nejčastějších chyb specifikace v návrhu přepínání zdrojů. Třífázový systém automaticky nevyžaduje 3pólový přepínač. Pokud uspořádání uzemnění, schéma uzemnění neutrálu generátoru nebo místní předpisy vyžadují spínaný neutrál – a ve většině systémů TN-S se samostatně odvozenými zdroji generátoru tomu tak je – je 4pólová jednotka povinná. Nespínání neutrálu v těchto systémech vytváří paralelní neutrální cestu mezi zdroji, což může způsobit cirkulující proudy, rušivé vypínání RCD a nespolehlivou detekci zemního spojení.
Pro podrobný návod k výběru fáze a pólu viz Jednofázové vs. třífázové ATS.
Jak vybrat správný přepínač
Výběr správného přepínače pro projekt znamená projít řadou technických a provozních rozhodnutí ve správném pořadí. Přeskočte krok a produkt buď nebude pasovat do instalace, nebo nebude fungovat podle očekávání za skutečných poruchových podmínek.
Krok 1: Definujte uspořádání zdrojů
Identifikujte přesně, které dva zdroje musí přepínač spravovat. Síť plus generátor je dominantní pár, ale zdroje mohou být dva nezávislé přívody ze sítě (běžné v průmyslových rozvodnách s duální sběrnicí), přívod ze sítě a střídač nebo generátor a bypassový výstup UPS. Charakteristiky zdroje – jmenovité napětí, frekvence, počet fází, dostupný poruchový proud – stanovují elektrické hranice pro přepínač.
Krok 2: Rozhodněte se mezi manuálním a automatickým provozem
Téměř vždy první zásadní obchodní rozhodnutí. Zkontrolujte maximální tolerovatelnou dobu přerušení zátěže, dostupnost vyškolených operátorů, požadavky stavebního zákona pro klasifikaci zátěže a rozpočet projektu. U mnoha projektů toto jediné rozhodnutí sníží užší výběr produktů na polovinu.
Krok 3: Porovnání elektrických parametrů
Ujistěte se, že přepínač je dimenzován pro napětí systému (např. 230/400 V, 277/480 V), maximální trvalý proud v místě instalace, předpokládaný zkratový proud (Isc) s odpovídající jmenovitou odolností (Icw pro ATSE podle IEC 60947-6-1 nebo jmenovitý zkratový proud podle UL 1008) a správný počet pólů. Poddimenzování vytváří bezpečnostní riziko. Předimenzování plýtvá rozpočtem a prostorem panelu – spínač 1600 A tam, kde by stačil 630 A, není konzervativní inženýrství, je to špatná specifikace.
Krok 4: Vyhodnocení charakteristik zátěže
Zátěže s vysokým podílem motorů, kondenzátorové baterie a nelineární zátěže (VFD, velké UPS, pole LED driverů) vyžadují přechodné nárazové a harmonické požadavky, kterým musí přepínač odolat. Ověřte spínací schopnost produktu (špičkový spínací proud) a vypínací schopnost proti skutečnému profilu zátěže, nejen proti ustálenému tepelnému jmenovitému proudu. IEC 60947-6-1 specifikuje vyhrazené testovací sekvence pro motorové zátěže a datový list spínače by měl potvrdit jmenovité hodnoty za těchto podmínek.
Krok 5: Zvážení typu přechodu
Většina přepínačů používá otevřený přechod – přerušení před sepnutím – což je nejjednodušší a nejběžnější přístup. Některé aplikace těží z uzavřeného přechodu (sepnutí před přerušením), kde jsou dva zdroje krátce paralelně spojeny za synchronizovaných podmínek (typicky na 100 ms nebo méně) před odpojením původního zdroje. Uzavřený přechod vyžaduje frekvenčně sladěné zdroje, synchronizační relé a další ochrannou logiku. Je to standardní postup u velkých datových center a zdravotnických areálů, kde i přerušení kratší než sekunda narušují citlivé procesy zátěže. Viz naše průvodce otevřeným vs. uzavřeným přechodem pro podrobná kritéria výběru.
Krok 6: Ověření norem a certifikace
Pro mezinárodní trhy potvrďte, že přepínač má certifikaci typu IEC 60947-6-1 od akreditované laboratoře (např. KEMA, CESI, TÜV). Pro severoamerické instalace vyžadujte seznam UL 1008 nebo certifikaci CSA C22.2 č. 178. Produkt by měl také splňovat příslušnou normu pro sestavy – IEC 61439-1/-2, pokud je instalován v typově zkoušeném rozvaděči, nebo UL 891 pro severoamerické aplikace rozvaděčů. Nepřijímejte prohlášení výrobce bez podpůrných zpráv o typových zkouškách; normy existují právě proto, aby ověřily výkonnostní tvrzení za podmínek poruchy a životnosti.
Krok 7: Zkontrolujte instalační a environmentální podmínky
Zkontrolujte dostupný prostor panelu, požadované krytí IP pro dané prostředí (vnitřní čisté, venkovní, prašné, vlhké, oplachované), polohy kabelových vstupů a servisní přístupové prostory požadované místními předpisy (IEC 61439 nebo NEC 110.26). Spínač, který splňuje všechny elektrické parametry, ale nelze jej fyzicky nainstalovat, zpřístupnit nebo udržovat, není ten správný spínač.
Krok 8: Sladění s filozofií přenosu projektu
Někteří majitelé zařízení upřednostňují jednoduchost a viditelné ovládání operátorem – přímočarou rukojeť, kterou vidí v dolní poloze. Jiní upřednostňují rychlost, automatizaci a vzdálenou viditelnost s plnou integrací BMS. Přepínač by měl odpovídat provozní filozofii budovy a týmu údržby, který bude systém vlastnit po další dvě desetiletí.

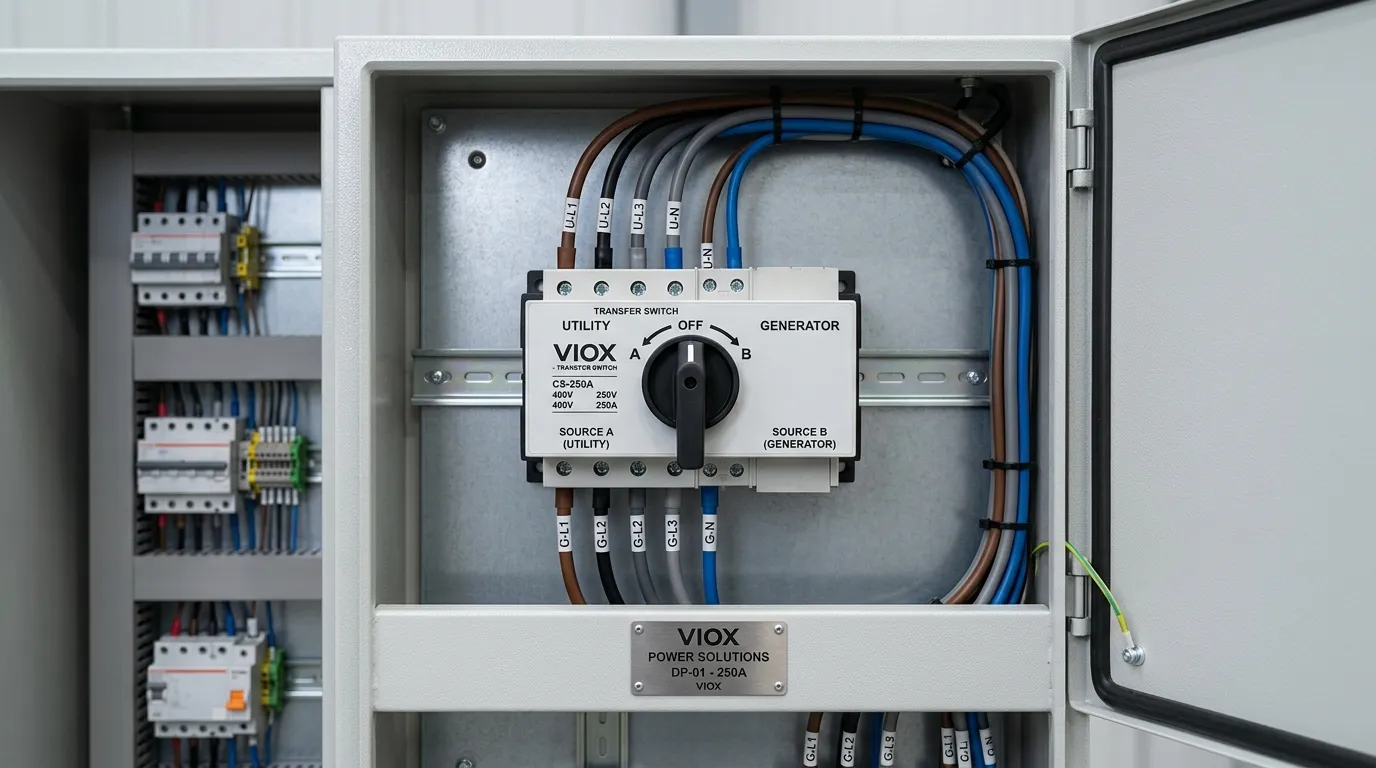

Základní informace o instalaci přepínačů
Profesionální instalace je nezbytná
Přepínač se nachází na hranici mezi dvěma zdroji napětí pod napětím. Nesprávné zapojení, chybějící blokování nebo nesprávné uzemnění mohou způsobit zpětné napájení do sítě, riziko obloukového výboje pro pracovníky údržby a poškození zařízení v důsledku nesynchronního paralelního provozu. Instalaci musí provést licencovaný elektrikář se zkušenostmi se zařízením pro přenos zdroje a znalostí příslušných místních předpisů – ať už se jedná o předpisy pro elektroinstalaci IEC/BS, NEC, australské AS/NZS 3000 nebo jinou národní normu.
Klíčové kroky instalace
Obecná sekvence: odpojte oba zdroje a použijte uzamčení/označení, namontujte spínač do určeného krytu nebo polohy panelu podle požadavků výrobce na vzdálenost, ukončete napájecí kabely sítě (zdroj A), ukončete napájecí kabely generátoru nebo záložního zdroje (zdroj B), ukončete výstupní kabely zátěže, nainstalujte ovládací kabeláž pro automatické jednotky (spuštění/zastavení generátoru, snímání napětí, komunikační sběrnice), zaveďte uzemnění a pospojování podle uspořádání uzemnění systému (TN-S, TN-C-S, TT, IT) a uveďte do provozu s úplným testem přenosu v obou směrech – včetně ověření funkce blokování záměrným pokusem o současné sepnutí obou zdrojů.
Kritické bezpečnostní body
Prevence zpětného napájení. Přepínač musí mechanicky a elektricky znemožnit zpětné napájení energie z generátoru do sítě. To je požadavek předpisů v každé hlavní jurisdikci a primární zájem energetických společností a pracovníků na vedení. UL 1008 a IEC 60947-6-1 zahrnují ověření blokování jako povinný prvek typové zkoušky.
Manipulace s neutrálem. U 4pólových konfigurací ověřte, zda kontakty neutrálu fungují ve správné sekvenci překrytí vzhledem ke kontaktům fází. Příloha H normy IEC 60947-6-1 poskytuje pokyny pro sekvence spínání neutrálu. Nesprávné časování neutrálu může způsobit přechodné přepětí nebo, co je horší, stav plovoucího neutrálu, který vystavuje jednofázové zátěže napětí mezi fázemi.
Uzemnění. Uzemňovací vodič zařízení musí být souvislý a neporušený skrz sestavu spínače. Nespoléhejte se na šasi krytu nebo montážní hardware jako na jedinou zemnící cestu – použijte vyhrazený propojovací vodič nebo svorku.
Označování. Označte spínač identifikací zdroje (ZDROJ A: SÍŤ, ZDROJ B: GENERÁTOR), provozními pokyny pro ruční jednotky, nouzovými kontaktními informacemi a veškerými požadavky na blokování nebo uzamčení. V případě nouze nemusí být osoba obsluhující spínač osobou, která běžně spravuje elektrický systém.
Údržba a řešení problémů
Harmonogram preventivní údržby
| Interval | Ruční přepínač | Automatický přepínací spínač |
|---|---|---|
| Měsíční | Vizuální kontrola koroze, uvolněného hardwaru, známek přehřátí | Vizuální kontrola plus kontrola stavu LED/displeje ovladače |
| Čtvrtletní | Procvičte spínač úplným cyklem přenosu při sníženém zatížení | Úplný funkční test: simulujte výpadek, ověřte signál automatického spuštění, přenos, zpětný přenos a ochlazení/vypnutí generátoru |
| Každoročně | Zkontrolujte utahovací moment všech připojení podle specifikace výrobce, promažte mechanismus, zkontrolujte kontakty, zda nejsou důlkované nebo odbarvené | Všechny čtvrtletní úkoly plus kalibrace ovladače, měření odporu kontaktu (miliohmmetr), termografické skenování připojení a test přenosu při plném zatížení |
Běžné problémy a jejich řešení
Rukojeť spínače je tuhá nebo se s ní obtížně manipuluje (ruční jednotky). Vniknutí koroze, zaschlé mazivo nebo mechanické vázání v důsledku nesouososti po letech tepelného cyklování. Demontujte podle servisního manuálu výrobce, vyčistěte otočné body kontaktu, znovu promažte specifikovaným mazivem (ne WD-40) a zkontrolujte fyzické překážky nebo deformaci krytu.
Automatický spínač se během skutečného výpadku nepřenese. Zkontrolujte napájecí zdroj ovladače – mnoho ovladačů ATSE odebírá energii ze zdroje, který monitorují, a pokud tento zdroj selhal, může být ovladač nefunkční. Ověřte připojení pro snímání napětí na obou svorkách zdroje. Potvrďte, že signál spuštění generátoru dosáhne řídicí jednotky motoru. Zkontrolujte nastavení napětí sepnutí/odpadnutí – pokud někdo utáhl práh odpadnutí na 90%, aby vyřešil stížnost na obtěžující přenos, ovladač nemusí rozpoznat pokles napětí na 88% jako podmínku přenosu. Nejčastější příčinou při vyšetřování v terénu je přerušený snímací vodič nebo spálená pojistka ovládání, která nebyla zjištěna mezi testovacími cykly.
Obtěžující přenosy na automatických jednotkách. Spínač se přepne na generátor během krátkých poklesů napětí, které ve skutečnosti nevyžadují přenos – spuštění kompresoru v sousedním obvodu, událost opětovného zapnutí sítě nebo přechodový jev spínání kondenzátoru. Rozšiřte časové zpoždění odpadnutí (2–5 sekund je běžné pro nekritické zátěže) nebo zúžte práh poklesu napětí. Potvrďte, že snímací vstup má vhodné filtrování a nezachytává elektrický šum z VFD nebo spínaných napájecích zdrojů sdílejících stejný panel.
Oblouky nebo změna barvy na kontaktech. Indikuje poddimenzované kontakty pro skutečné zatížení (běžné, když nebyl zohledněn nárazový proud motoru), nadměrné operace sepnutí/rozepnutí pod zatížením nebo kontakty na konci elektrické životnosti. Změřte odpor kontaktu pomocí DLRO (digitální nízkoohmový měřič) – pokud odpor překročí publikovaný limit výrobce (typicky 50–200 µΩ v závislosti na jmenovitém proudu), vyměňte sestavu kontaktu. U velkých rámových jednotek je výměna kontaktu operace proveditelná v terénu; u menších jednotek může vyžadovat repasování v továrně.
Přepínač vs. Přepínací spínač
V běžném používání, přepínací spínač a přepínací spínač popisují stejné zařízení: spínač, který přesouvá zátěž mezi dvěma zdroji napájení s mechanickým nebo elektrickým blokováním, které zabraňuje současnému připojení.
Terminologie se dělí podle geografických a standardních linií. Přepínač je převládající na trzích se standardem IEC – Evropa, Střední východ, Afrika, Asie a Tichomoří a většina Latinské Ameriky. Přepínací spínač dominuje v severoamerické praxi, ukotvené terminologií UL 1008 a jazykem článků 700/701/702 NEC. Samotné normy IEC používají označení automatické přepínací zařízení (ATSE) spíše než kterýkoli hovorový termín.
Pro specifikaci není důležitý štítek na typovém štítku, ale jmenovité napětí zařízení, jmenovitý trvalý proud, odolnost proti zkratu, konfigurace pólů, typ přechodu (otevřený nebo uzavřený), třída doby přenosu a certifikace podle příslušné normy. Přepínací spínač uvedený v seznamu UL 1008 a přepínač certifikovaný podle IEC 60947-6-1, které plní stejnou funkci, jsou pro inženýrské účely ekvivalentní zařízení ověřená prostřednictvím různých, ale srovnatelných testovacích režimů.
Časté chyby při výběru, kterým je třeba se vyhnout
Považovat všechny přepínače za zaměnitelné. Ruční 63 A 2pólový spínač pro jednofázovou domácnost a automatický 63 A 4pólový ATSE s integrovaným ovladačem slouží zcela odlišným aplikacím. Stejné číslo proudu, jiný vesmír.
Výběr pouze na základě jmenovitého proudu. Přepínač musí také odpovídat napětí systému, konfiguraci fází, počtu pólů, odolnosti proti zkratu (Icw nebo SCCR) a typu přechodu. Jmenovitý proud je nezbytný, ale zdaleka ne dostačující.

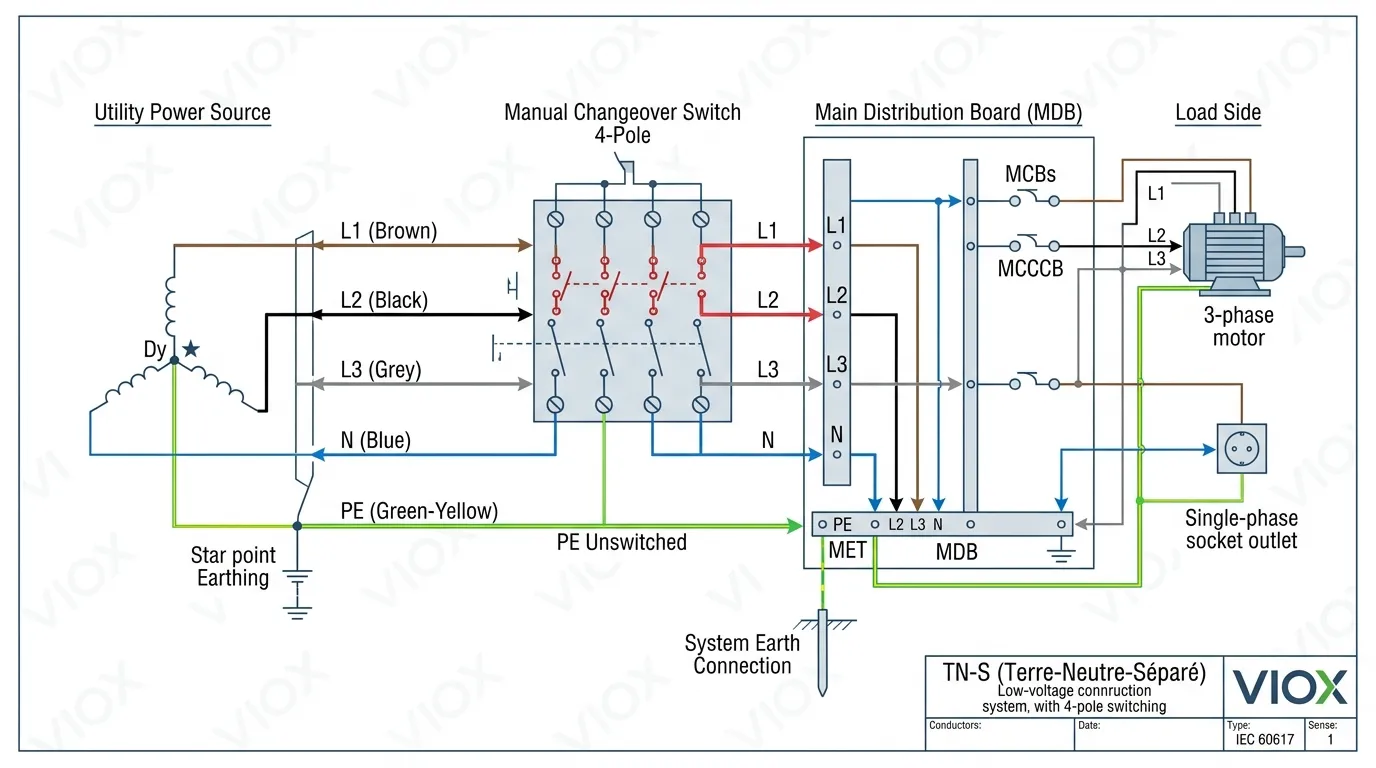

Ignorování požadavků na spínání neutrálu. V systémech TN-S se samostatně odvozeným zdrojem generátoru, pokud není spínán neutrál, vzniká paralelní cesta, která způsobuje cirkulující proudy, obtěžující vypínání RCD/GFCI a nespolehlivou detekci zemního spojení. Toto je nejčastější inženýrská chyba v návrhu přenosu zdroje a objeví se po uvedení do provozu, kdy je oprava nákladná.
Specifikace ručního ovládání pro bezobslužné místo. Pokud na místě nebude nikdo, kdo by spínač obsluhoval – mobilní věž, čerpací stanice, sklad v neděli – k přenosu nedojde. Přizpůsobte způsob ovládání skutečným personálním obsazením, nikoli rozpočtovým aspiracím.
Přehlížení přístupu pro údržbu. Přepínač nainstalovaný za kabelovým žlabem, nad podhledem nebo v panelu s odstupem 150 mm od sousední stěny bude zanedbáván. IEC 61439 a NEC 110.26 předepisují minimální pracovní prostory z nějakého důvodu – respektujte je během rozvržení, nikoli jako dodatečný nápad během uvádění do provozu.
Přijímání produktů bez akreditované certifikace typové zkoušky. Přepínač, který nebyl typově testován podle normy IEC 60947-6-1 nebo uveden v seznamu UL 1008 nezávislou laboratoří, je za poruchových podmínek neznámou veličinou. U zařízení umístěného mezi dvěma zdroji napájení a chránícího proti zpětnému napájení je “neznámý” nepřijatelná třída rizika.
Závěr
A přepínací spínač je zařízení odpovědné za bezpečné přepínání zátěže mezi dvěma zdroji napájení. Je srdcem každého záložního generátorového systému, každého uspořádání s duálním napájením a každého panelu s nezbytnou zátěží, kde záleží na kontinuitě zdroje. Správný výběr znamená porozumět páru zdrojů, zvolit mezi manuálním a automatickým provozem, sladit elektrické parametry a konfiguraci pólů se systémem, ověřit shodu s IEC 60947-6-1 nebo UL 1008 a sladit produkt s tím, jak zařízení skutečně funguje v každodenním provozu.
Manuální přepínače si zaslouží své místo tam, kde jsou prioritami jednoduchost, nízké náklady a přímé ovládání obsluhou. Automatické přepínače jsou jasnou volbou tam, kde je zátěž kritická, místo může být bez obsluhy nebo kód a klient požadují rychlý přenos bez použití rukou.
Správným výchozím bodem pro jakékoli rozhodování o výběru je jediná praktická otázka: Jak by se tato zátěž měla přepínat mezi svými dvěma zdroji a jak rychle se tento přenos musí uskutečnit?
ČASTO KLADENÉ DOTAZY
Co je přepínač?
Přepínač je elektrické zařízení, které přepíná zátěž mezi dvěma zdroji napájení – typicky mezi dodávkou ze sítě a generátorem – a zároveň zabraňuje připojení obou zdrojů k zátěži současně. Zajišťuje bezpečný a řízený přenos zdroje během výpadků, údržby nebo plánovaných přepínacích událostí. Zařízení se řídí normami IEC 60947-6-1 (mezinárodní) a UL 1008 (Severní Amerika).
Jak funguje přepínač?
Přepínač používá vzájemně se vylučující uspořádání kontaktů pro připojení zátěže vždy k jednomu zdroji. Když připojený zdroj selže nebo je zahájen přenos, přepínač odpojí aktuální zdroj a poté připojí alternativní zdroj. Mechanický nebo elektrický blokovací mechanismus – validovaný jako primární bezpečnostní funkce podle IEC 60947-6-1 i UL 1008 – zabraňuje současnému připojení obou zdrojů.
Jaké jsou hlavní typy přepínačů?
Dva hlavní typy jsou manuální přepínače, které vyžadují, aby obsluha pohnula s rukojetí spínače, a automatické přepínače (označené jako ATSE podle IEC 60947-6-1), které používají řídicí jednotku k detekci výpadku zdroje a provedení přenosu bez zásahu člověka.
Jaký je rozdíl mezi přepínačem a přepínacím spínačem?
Funkčně identické. “Přepínač” je převládající termín na trzích s normou IEC po celém světě, zatímco “přepínací spínač” je standardní označení v severoamerické (UL/NEC) praxi. Normy IEC používají formální označení “automatické přepínací zařízení (ATSE)”.”
Kde se používají přepínače?
Záložní systémy generátorů pro domácnosti, komerční budovy, průmyslové provozy, nemocnice, datová centra, telekomunikační stanice a jakékoli instalace, kde musí být zátěž bezpečně a spolehlivě přepínána mezi dvěma zdroji napájení.
Lze přepínací spínač použít v třífázovém systému?
Ano. Přepínače jsou k dispozici v 2pólovém, 3pólovém a 4pólovém provedení pro jednofázové a třífázové systémy. Správný počet pólů závisí na fázovém uspořádání a na tom, zda musí být spínán nulový vodič – což je určeno uspořádáním uzemnění systému (TN-S, TN-C-S, TT, IT) a místními požadavky norem.
Kdy bych měl zvolit automatický přepínač oproti manuálnímu?
Pokud je zátěž kritická nebo klasifikovaná jako životně důležitá, zařízení může být během výpadku neobsazené, specifikace vyžaduje přepnutí v definovaném časovém okně (často ≤ 10 sekund podle IEC 60947-6-1 třídy B), nebo systém musí být integrován s platformami BMS/SCADA.
Jaká je životnost přepínače?
Kvalitní jednotka se správnou údržbou obvykle spolehlivě funguje po dobu 15 až 25 let. Manuální jednotky mají tendenci mít delší mechanickou životnost díky menšímu počtu elektronických součástek. Automatické jednotky mohou během své životnosti vyžadovat výměnu desky řídicí jednotky nebo motorového mechanismu, v závislosti na počtu nahromaděných operací oproti mechanické a elektrické životnosti stanovené výrobcem.
Jaký přepínač potřebuji?
Spínač musí být dimenzován pro systémové napětí a maximální trvalý proud zátěže v místě instalace. Musí také mít jmenovitou odolnost proti zkratu (Icw podle IEC 60947-6-1 nebo SCCR podle UL 1008) odpovídající dostupnému zkratovému proudu. Před dimenzováním nechte licencovaného elektrikáře provést analýzu zatížení a ověřit úrovně poruchového proudu.
Mohu použít přepínač s solárními panely nebo akumulací energie z baterií?
Ano. V hybridních a vícezdrojových systémech přepínače řídí přepínání mezi napájením ze sítě, výstupem střídače, akumulací baterií nebo záložním generátorem. Tyto instalace mohou vyžadovat dodatečnou řídicí logiku a v některých případech schopnost přepínání se sepnutím nakrátko, aby se zabránilo narušení citlivých zátěží během předávání zdroje.
Je bezpečné instalovat přepínač sám?
Ne. Přepínač se nachází mezi dvěma zdroji napětí pod proudem a zahrnuje práci na hlavních distribučních obvodech. Nesprávná instalace může způsobit smrtelné zpětné napájení, nebezpečí obloukového výboje a porušení předpisů. Použijte licencovaného elektrikáře se zkušenostmi se zařízením pro přepínání zdrojů.
Jak často bych měl/a testovat svůj přepínač?
Manuální jednotky: provádějte úplný cyklus přepnutí alespoň čtvrtletně, s roční kontrolou utahovacího momentu připojení, kontrolou kontaktů a mazáním. Automatické jednotky: měsíčně provádějte plnou funkční zkoušku – včetně simulovaného výpadku, spuštění generátoru, přepnutí, zpětného přepnutí a sekvence vypnutí – s komplexním ročním servisem zahrnujícím měření odporu kontaktů, termografické skenování a kalibraci řídicí jednotky.
Jaké normy platí pro přepínače?
Primární mezinárodní norma je IEC 60947-6-1, která se zabývá automatickým přepínacím zařízením (ATSE) včetně požadavků na zkoušky elektrické životnosti, odolnosti proti zkratu a klasifikace doby přenosu. V Severní Americe, UL 1008 se zabývá přepínacími spínači. Manuální přepínače používané mimo vyhrazený seznam přepínacích spínačů mohou také spadat pod IEC 60947-3 (spínače-odpojovače). Sestavy obsahující přepínače by měly být v souladu s IEC 61439 (mezinárodní) nebo UL 891 (Severní Amerika).
