Když solární instalatéři zjistí, že se jejich “UV-odolné” kabelové pásky rozpadají již po 18 měsících venku, hlavní příčina často spočívá v nepochopeném principu materiálové vědy: obsah sazí. Tato komplexní příručka vysvětluje, proč musí být skutečně venkovní kabelové pásky černé, chemii UV degradace a jak specifikovat vyhovující spojovací prvky, které nebudou vyžadovat nákladné opakované návštěvy.
Selhání kabelové pásky za 12 000 $: Varovný signál pro solární EPC
Středně velká solární EPC společnost v Arizoně se tuto lekci naučila tvrdě. Poté, co použili “UV-odolné” bílé nylonové kabelové pásky (zakoupené za 40 % pod tržní cenou) na 2 MW pozemní instalaci, jejich tým údržby zjistil katastrofální křehkost během rutinní 18měsíční kontroly. Více než 60 % pásků zajišťujících kabeláž propojovacích krabic a kabelové žlaby mělo povrchové praskliny – některé zcela selhaly a nechaly vodiče vystavené oděru.
Finanční dopad:
- Nouzová náhrada práce: 8 200 $
- Expresní doprava vyhovujících pásků: 1 400 $
- Ztráty z prostojů (2 dny): 2 600 $
- Celkové neplánované náklady: 12 200 $
Viníkem? Pásky uváděné na trh jako “UV-odolné”, ale obsahující nedostatečné množství sazí – jediné prokázané přísady, která zabraňuje štěpení polymerního řetězce pod slunečním zářením.
Chemie UV degradace: Proč se polymery rozpadají
Jak sluneční světlo ničí Nylon 66
Kabelové pásky se obvykle vyrábějí z Nylonu 66 (polyamid 6,6), zvoleného pro jeho vynikající pevnost v tahu (85 MPa) a rozsah provozních teplot (-40 °C až +85 °C). Nicméně, nechráněný nylon je náchylný k fotodegradaci:
3-fázový proces selhání UV zářením:
- Absorpce fotonů (vlnové délky 280-400 nm): UV-B a UV-A záření dopadá na amidové vazby v polymerní páteři
- Tvorba volných radikálů: Energie rozbíjí vazby C-N a C-H, čímž vytváří reaktivní volné radikály
- Kaskáda štěpení řetězce: Radikály se šíří polymerní matricí a štěpí dlouhé molekulární řetězce na kratší fragmenty
Viditelné příznaky:

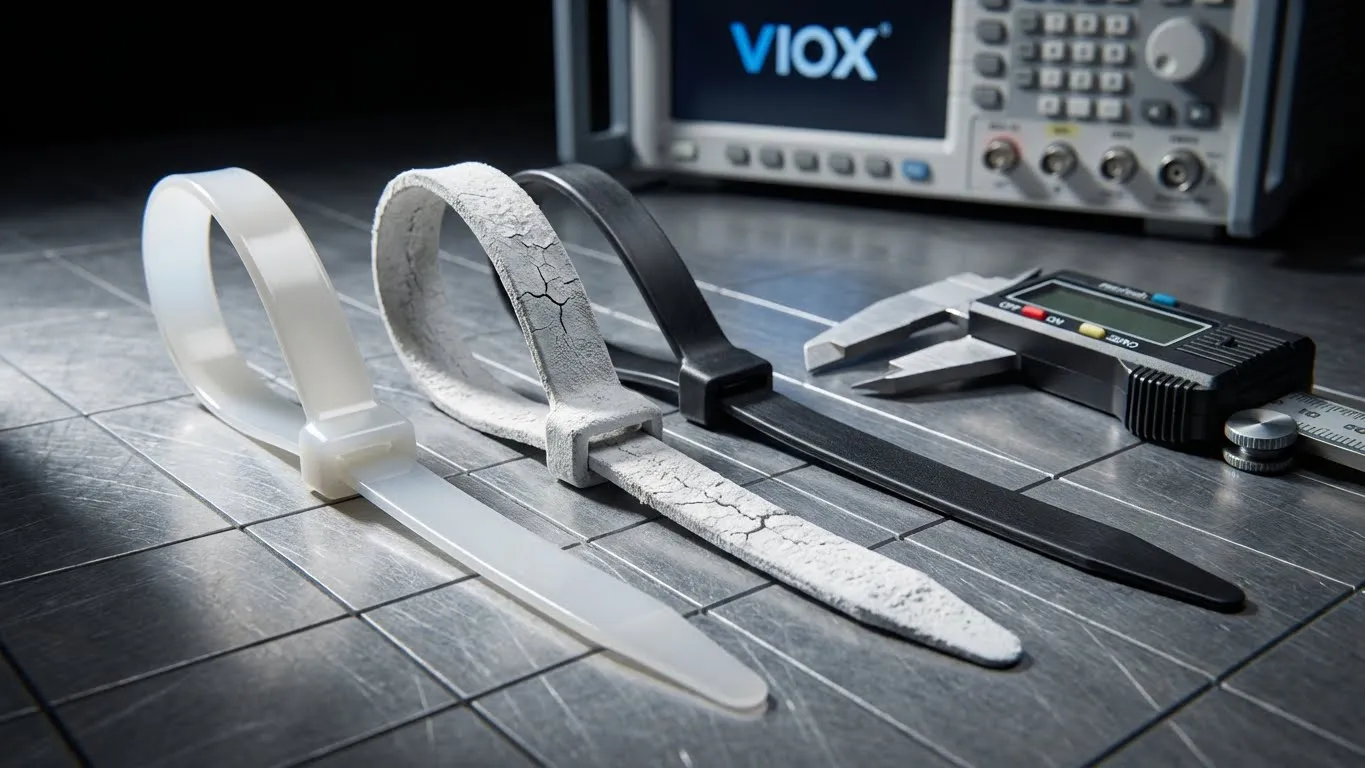

- Křídování povrchu (bílý práškový zbytek)
- Vyblednutí barvy z průsvitné bílé na neprůhlednou šedou
- Tvorba mikrotrhlin (viditelné pod 10x zvětšením)
- Katastrofální zkřehnutí (50-70% ztráta pevnosti v tahu)

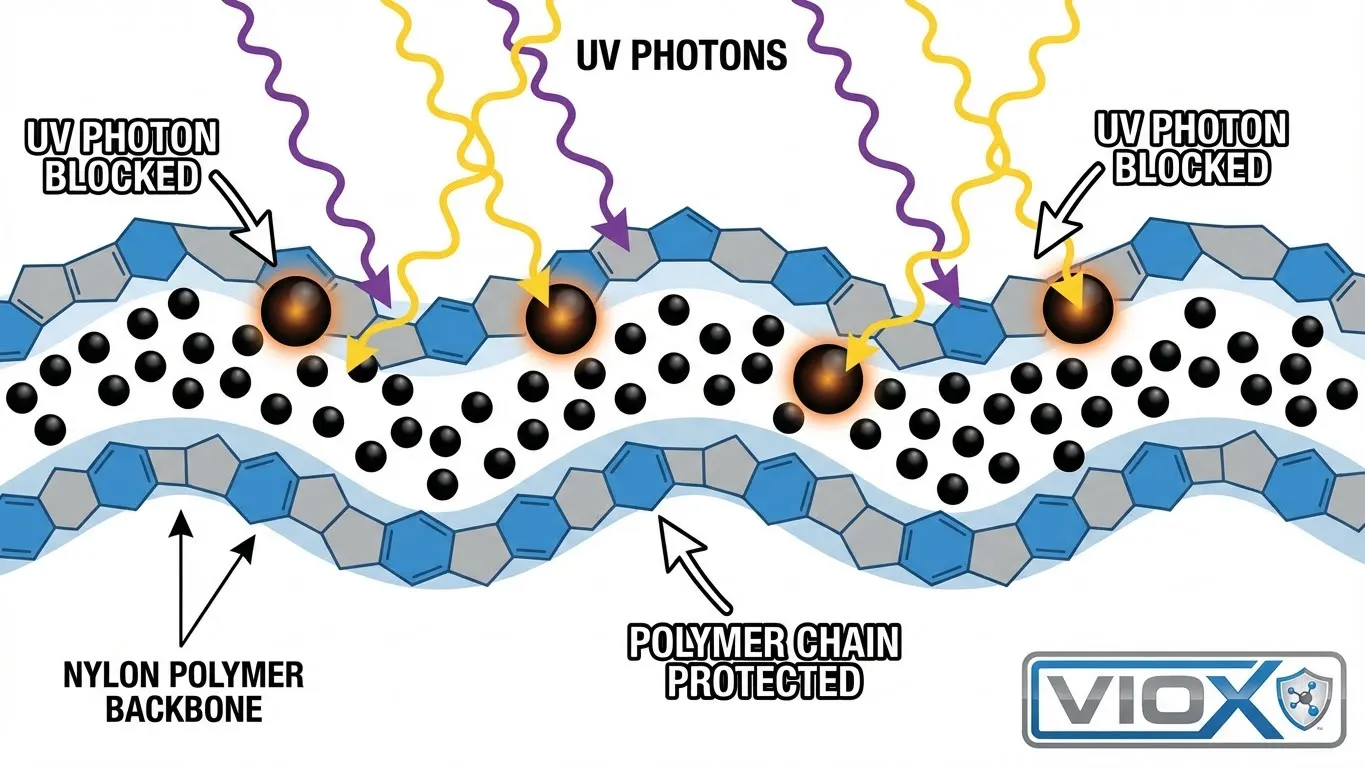

Saze: Molekulární štít proti UV záření
Proč černé pásky vydrží déle než bílé o 10+ let
Saze (nezaměňovat s uhlíkovými vlákny nebo grafitem) jsou téměř čistý elementární uhlík vyráběný neúplným spalováním ropných produktů. Při smíchání s nylonem v množství 2-3 % hmotnosti, poskytuje trojvrstvou ochranu:
Ochranné mechanismy:
| Typ ochrany | Jak to funguje | Účinnost |
|---|---|---|
| UV absorpce | Uhlíkové částice absorbují 95 %+ dopadajících UV fotonů dříve, než se dostanou k polymerním řetězcům | Primární obrana |
| Zachytávání volných radikálů | Nespárované elektrony v uhlíkové struktuře neutralizují reaktivní radikály | Sekundární obrana |
| Rozptyl světla | Submikronové částice (20-50 nm) rozptylují zbývající UV energii jako neškodné teplo | Terciární obrana |
Data o výkonu v reálném světě:
- Bílé nylonové pásky (0 % sazí): 12-18 měsíců venkovní životnosti
- “UV-stabilizované” bílé pásky (<1 % sazí): 24-36 měsíců
- Černé kabelové pásky VIOX (2,5 % sazí): 10+ let dle urychleného stárnutí UL 62275
Marketingový mýtus “UV-odolné bílé pásky”
Proč čiré/přírodní pásky nemohou skutečně odolat UV záření
Někteří výrobci uvádějí na trh průsvitné nebo bílé pásky jako “UV-odolné” přidáním:
Neúčinné přísady:
- UV absorbéry (benzotriazoly):
- Postupem času migrují na povrch
- Vyluhují se při teplotních cyklech
- Poskytují pouze 2-3 roky ochrany
- HALS (stabilizátory světla na bázi stericky stíněných aminů):
- Účinné pro vnitřní polymery
- Rychle se rozkládají nad 60 °C (běžné na střechách)
- Přidávají 30-50 % materiálových nákladů oproti sazí
- Oxid titaničitý (bílý pigment):
- Odráží viditelné světlo, ale NE UV
- Může ve skutečnosti urychlit degradaci prostřednictvím fotokatalytického efektu
Kritický bod specifikace: Pokud dodavatel nabízí “UV-odolné” pásky, které nejsou černé, vyžádejte si zkušební protokoly třetí strany podle ASTM D4329 (QUV urychlené stárnutí) ukazující >5 000 hodin expozice bez praskání. Většina tuto dokumentaci nemůže poskytnout.
Nákladová analýza: Skutečná cena levných kabelových pásek
Proč zaplacení o 15 % více ušetří 300 % dlouhodobě
Srovnávací 10leté celkové náklady na vlastnictví (objednávka 1 000 pásek pro 1 MW solární pole):
| Nákladový faktor | Levné bílé pásky | VIOX černé UV pásky | Rozdíl |
|---|---|---|---|
| Počáteční nákup | $45 | $52 | +$7 |
| Instalační práce (1x) | $180 | $180 | $0 |
| Výměny | 3x (roky 2, 4, 7) | 0x | -540 $ práce |
| Náhradní materiál | $135 | $0 | -$135 |
| Prostoje/Náklady na přístup | $240 | $0 | -$240 |
| Riziko nedodržení předpisů | Střední | Žádný | Nevyčíslitelné |
| Celkem za 10 let | $600 | $232 | -611 $ náklady |
Další skryté náklady předčasného selhání:
- Doba zpracování záručních reklamací
- Poškození reputace u koncových zákazníků
- Logistika nouzových výjezdů
- Potenciální porušení teplotní klasifikace NEC 110.14(C), pokud se pásky rozkládají v blízkosti zakončení
.webp)

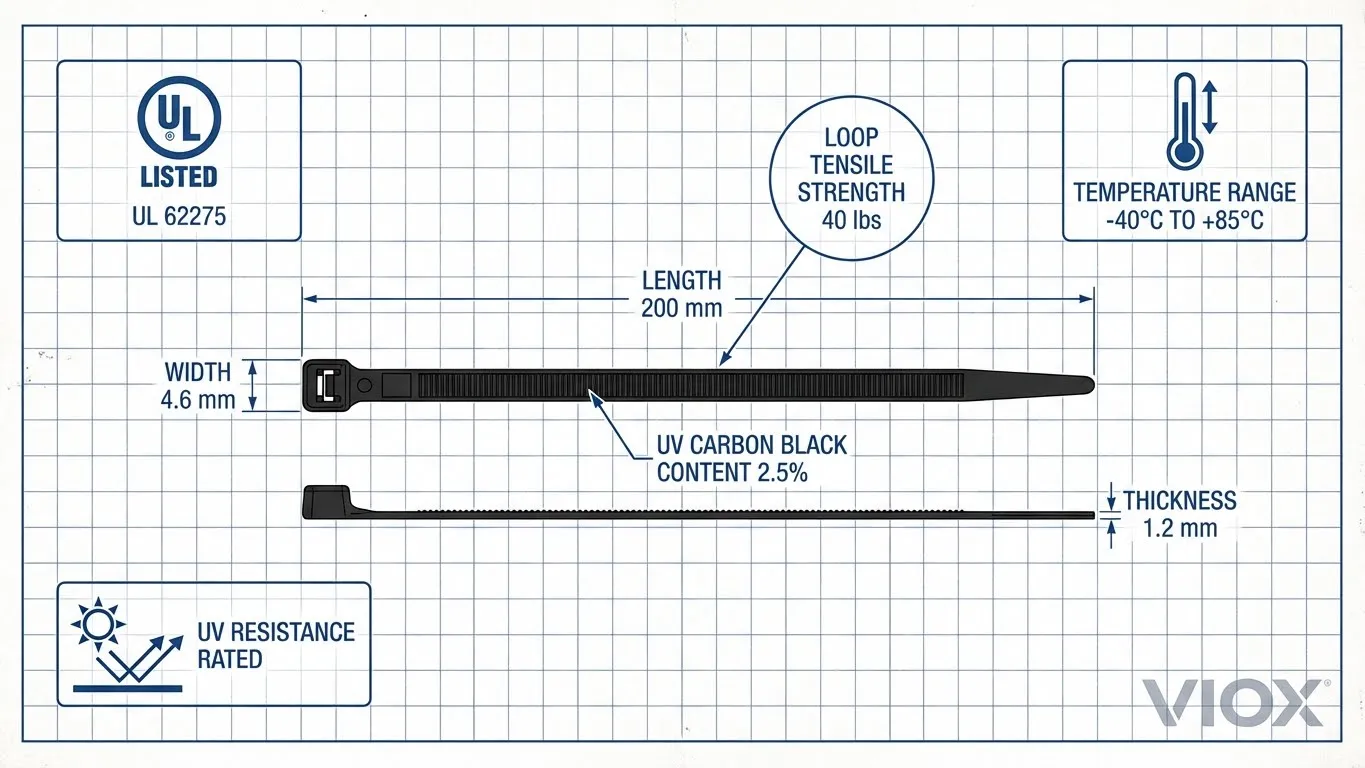

Jak specifikovat vyhovující Kabelové pásky: Kontrolní seznam s 5 body
Technické požadavky pro venkovní elektrické instalace
Při nákupu kabelových pásek pro solární fotovoltaiku, venkovní jednotky HVAC nebo venkovní osvětlení požadujte tyto specifikace:
1. Složení materiálu
- Základní pryskyřice: Nylonu 66 (polyamid 6,6) podle ASTM D4066 PA0610
- Obsah sazí: 2,0-3,5 % hmotnostních (dodavatel musí uvést)
- Zamítnout: Nylon 6, polypropylen nebo acetalový kopolymer pro venkovní použití
2. Certifikace UV odolnosti
- UL 62275 seznam (norma pro kabelové pásky nahrazující UL 1565)
- Zkouška ASTM D4329 QUV: Minimálně 5 000 hodin bez praskání
- Provozní teplota: -40 °C až +85 °C trvale
3. Pevnost v tahu
- Minimální pevnost v tahu ve smyčce: 40 lbs (18 kg) pro standardní pásky
- Pro náročné použití: 120 lbs (54 kg) pro velké svazky kabelů
- Udržujte >80 % pevnosti po UV expozici
4. Klasifikace hořlavosti
- UL 94 V-2 minimum (samozhášecí)
- Preferováno: UL 94 V-0 pro uzavřené prostory
5. Soulad s předpisy
- Vyhovuje směrnici RoHS (bezolovnaté, vyhovující nařízení REACH)
- NEC 110.3(B) požadavek na uvedený produkt
- Bezhalogenové složení (snižuje toxický kouř v případě požáru)
Příležitost pro interní odkaz: Podrobné požadavky na dimenzování kabelů, které se párují se správnou správou kabelů, naleznete v naší příručce o Typy velikostí kabelů: mm² vs AWG vs BS Převod.
Osvědčené postupy instalace: Maximalizace životnosti pásků
I ty nejlepší pásky odolné proti UV záření mohou předčasně selhat v důsledku chyb při instalaci:
Kritické pokyny pro instalaci:
1. Řízení napětí
- Nikdy příliš neutahujte: Správné napětí je “přiléhavé, ale posuvné” – měli byste být schopni otočit svazek kabelů o 10–15° uvnitř pásku
- Nadměrné utažení způsobuje koncentrace napětí, které urychlují selhání
- Používejte napínací nástroje kalibrované na maximální tažnou sílu 45–65 lbs
2. Záleží na orientaci
- Umístěte hlavu pásku na spodní stranu nebo bok kabelového vedení (ne směrem nahoru)
- Snižuje přímé vystavení UV záření uzamykacímu mechanismu – nejslabšímu bodu
- Zabraňuje hromadění vody v zubech ráčny (poškození mrazem a táním)
3. Strategie svazkování
- Maximální počet kabelů na pásek: 75–100 % jmenovitého průměru svazku pásku
- Seskupujte kabely podle třídy napětí (oddělte VN od NN podle NEC 300.3(C))
- Ponechte mezeru 2–3 mm pro tepelnou roztažnost
4. Vyhněte se smíšeným materiálům
- Nepoužívejte kovové kabelové pásky v blízkosti hliníkových regálů (riziko galvanické koroze)
- Nepoužívejte držáky s lepicí podložkou, pokud nejsou dimenzovány na 85 °C+
- Komplexní postupy uzemnění naleznete v Požadavky NEC na uzemnění.
Kromě sazí: Pokročilé technologie odolné proti UV záření
Nové inovace ve výrobě kabelových pásků
Zatímco saze zůstávají průmyslovým standardem, některé špičkové aplikace nyní používají:
- Kabelové svazky z nerezové oceli
- Kdy použít: Námořní prostředí, chemické závody, extrémní teploty (-80 °C až +538 °C)
- Nevýhoda: 8–12x vyšší cena, vyžaduje speciální instalační nástroje
- Nabídka VIOX: Pásky s kuličkovým zámkem z nerezové oceli 316L pro korozivní prostředí
- Pásky s fluoropolymerovým povlakem
- PVDF nebo FEP povlak přes nylonové jádro
- Poskytuje chemickou odolnost + ochranu proti UV záření
- Používá se ve farmaceutických a polovodičových zařízeních
- Pásky detekovatelné kovem
- Obsahují zapuštěné kovové částice pro rentgenovou kontrolu
- Vyžadováno při zpracování potravin (soulad s FDA)
- Stále vyžadují saze pro venkovní odolnost proti UV záření
Související správu kabelů v náročných prostředích naleznete v Odolnost proti korozi nerezové oceli vs. hliníkové spojovací krabice.
Srovnávací tabulka: Průvodce výběrem materiálu kabelových pásků
| Aplikace | Doporučený materiál | UV hodnocení | Rozsah teplot | Cenový index | Typická životnost |
|---|---|---|---|---|---|
| Solární FV pole | Nylon 66 + 2,5 % sazí | Vynikající | -40 až +85 °C | 1,0x | 10+ let |
| Vnitřní ovládací panely | Přírodní nylon 66 (bílý) | Není vyžadováno | -10 až +60 °C | 0,8x | 15+ let |
| Námořní/offshore | Nerezová ocel 316L | Vynikající | -80 až +538 °C | 8,5x | 20+ let |
| Chemické závody | Nylon potažený PVDF | Vynikající | -40 až +150 °C | 3,2x | 12+ let |
| Dočasné konstrukce | Polypropylen | Špatný | 0 až +70 °C | 0,5x | 6-12 měsíců |
| Venkovní jednotky HVAC | Nylon 66 + saze | Vynikající | -40 až +85 °C | 1,0x | 10+ let |
Poznámka: Nákladový index normalizovaný na standardní černé nylonové 66 stahovací pásky (1,0x = 0,05–0,08 USD za stahovací pásku v hromadných objednávkách po 1 000 kusech).
Často kladené otázky (FAQ)
1. Mohu použít bílé stahovací pásky, pokud jsou označené jako “odolné vůči UV záření”?
Krátká odpověď: Ne, ne pro kritické venkovní instalace. I když některé bílé pásky obsahují UV stabilizátory, nemohou se vyrovnat životnosti pásků s obsahem sazí. Pokud je estetický vzhled kritický (architektonické osvětlení), použijte stahovací pásky z nerezové oceli 316 – nikdy nedělejte kompromisy v ochraně proti UV záření výměnou za preferenci barvy.
2. Jak ověřím obsah sazí ve stahovacích páskách?
Vyžádejte si Bezpečnostní list materiálu (MSDS) a Technický list (TDS) od svého dodavatele. Saze by měly být uvedeny v hmotnostním procentu 2–3,5 %. Certifikace UL 62275 navíc vyžaduje zveřejnění přísad odolných vůči UV záření. Pokud dodavatel odmítne poskytnout tuto dokumentaci, nenakupujte.
3. Jaký je rozdíl mezi hodnocením UL 1565 a UL 62275?
UL 62275 je aktualizovaná mezinárodní norma (harmonizovaná s IEC 62275), která v roce 2020 nahradila UL 1565. Zahrnuje přísnější požadavky na hořlavost a nařizuje testování expozice UV záření. Pro nové projekty vždy specifikujte UL 62275 – starší pásky UL 1565 nemusí splňovat aktuální požadavky NEC. Interní odkaz: Širší normy pro elektrickou bezpečnost viz Korespondence terminologie NEC vs. IEC.
4. Mají stahovací pásky omezenou trvanlivost, pokud jsou skladovány v interiéru?
Správně skladované nylonové 66 stahovací pásky mají trvanlivost 5+ let pokud jsou uchovávány v uzavřených sáčcích mimo přímé sluneční světlo a teplo (skladujte při teplotě do 30 °C). Obsah sazí se však během skladování nerozkládá – materiál je chemicky inertní. Vyřaďte všechny pásky, které vykazují změnu barvy nebo křehkost mimo obal.
5. Mohu stahovací pásky během údržby znovu použít?
Nikdy nepoužívejte stahovací pásky znovu pro trvalé instalace. Ráčna mechanismu utrpí během počáteční instalace mikropoškození a opětovné napnutí vytváří body napětí, které urychlují selhání. Pro dočasné testování jsou k dispozici uvolnitelné/opakovaně použitelné pásky, ale ty stojí 3–4x více a mají nižší hodnoty pevnosti v tahu (obvykle maximálně 20–30 lbs).
6. Jakou velikost stahovací pásky potřebuji pro solární konektory MC4?
Pro zajištění párů konektorů MC4 k regálům použijte 8palcové (200 mm) pásky s pevností v tahu 40 lb. To odpovídá průměru kabelu (obvykle 4–6 mm pro vodič 10 AWG USE-2) plus tělu konektoru. Interní odkaz: Pro výběr konektoru MC4 si prohlédněte Jak vybrat správný solární konektor MC4.
7. Jsou kovové stahovací pásky lepší než plastové pro venkovní použití?
Záleží na prostředí. Stahovací pásky z nerezové oceli nabízejí vynikající odolnost proti UV záření a teplotě, ale stojí výrazně více a vyžadují specializované nástroje. Jsou povinné pro korozivní prostředí (námořní, chemické), ale pro standardní solární instalace jsou zbytečné. Použijte nylon + saze pro 95 % venkovních elektroinstalačních prací– kovové pásky si nechte pro extrémní podmínky.
Závěr: Specifikace s jistotou
Lekce za 12 000 dolarů z naší úvodní případové studie se scvrkává na jednoduchý princip materiálové vědy: Odolnost proti UV záření u polymerů vyžaduje saze – tečka. Bílé nebo průsvitné stahovací pásky, bez ohledu na marketingová tvrzení, nemohou zajistit venkovní životnost 10+ let, kterou vyžadují solární fotovoltaické, HVAC a venkovní elektrické instalace.
Klíčové poznatky pro nákupní týmy:
- Požadujte zveřejnění: Vyžadujte, aby dodavatelé specifikovali obsah sazí (minimálně 2,0–3,5 %)
- Ověřte certifikace: Akceptujte pouze produkty uvedené v seznamu UL 62275 se zkušebními protokoly ASTM D4329
- Vypočítejte celkové náklady na vlastnictví (TCO), nikoli jednotkovou cenu: Páska za 0,05 USD, která selže za 18 měsíců, stojí 3x více než páska za 0,08 USD, která vydrží 10 let
- Dokumentujte shodu: Udržujte materiálové certifikace pro ochranu záruky a kontroly kódu
VIOX Electric vyrábí stahovací pásky z karbonové černi, které splňují normu UL 62275 s ověřenou životností více než 10 let v exteriéru. Náš technický tým poskytuje bezplatnou podporu specifikací pro EPC a distribuční partnery – kontaktujte nás na [technical specifications request] pro konkrétní projektové poradenství.
