Přímá odpověď
Vyberte si multifunkční časové relé když jeden produkt musí pokrýt několik režimů časování, záleží na standardizaci panelu, nebo chcete flexibilitu během uvádění do provozu a budoucích změn.
Vyberte si jednoúčelové časové relé když je úloha časování pevná, musí být minimalizována chyba obsluhy, odstraňování problémů musí zůstat jednoduché nebo projekt upřednostňuje spolehlivost pro jeden účel před konfigurovatelností.
Nejde o to, který typ je v abstraktním smyslu “lepší”. Jde o to, zda vaše aplikace více těží z flexibility nebo jednoduchosti. Správná odpověď závisí na panelu, prostředí údržby a životním cyklu projektu – ne pouze na počtu funkcí relé.
Pokud nejprve potřebujete širší pozadí, začněte s Co je to časové relé? nebo Produktová stránka časového relé. Toto srovnání časových relé se zaměřuje konkrétně na rozhodování mezi multifunkčními a jednoúčelovými typy.

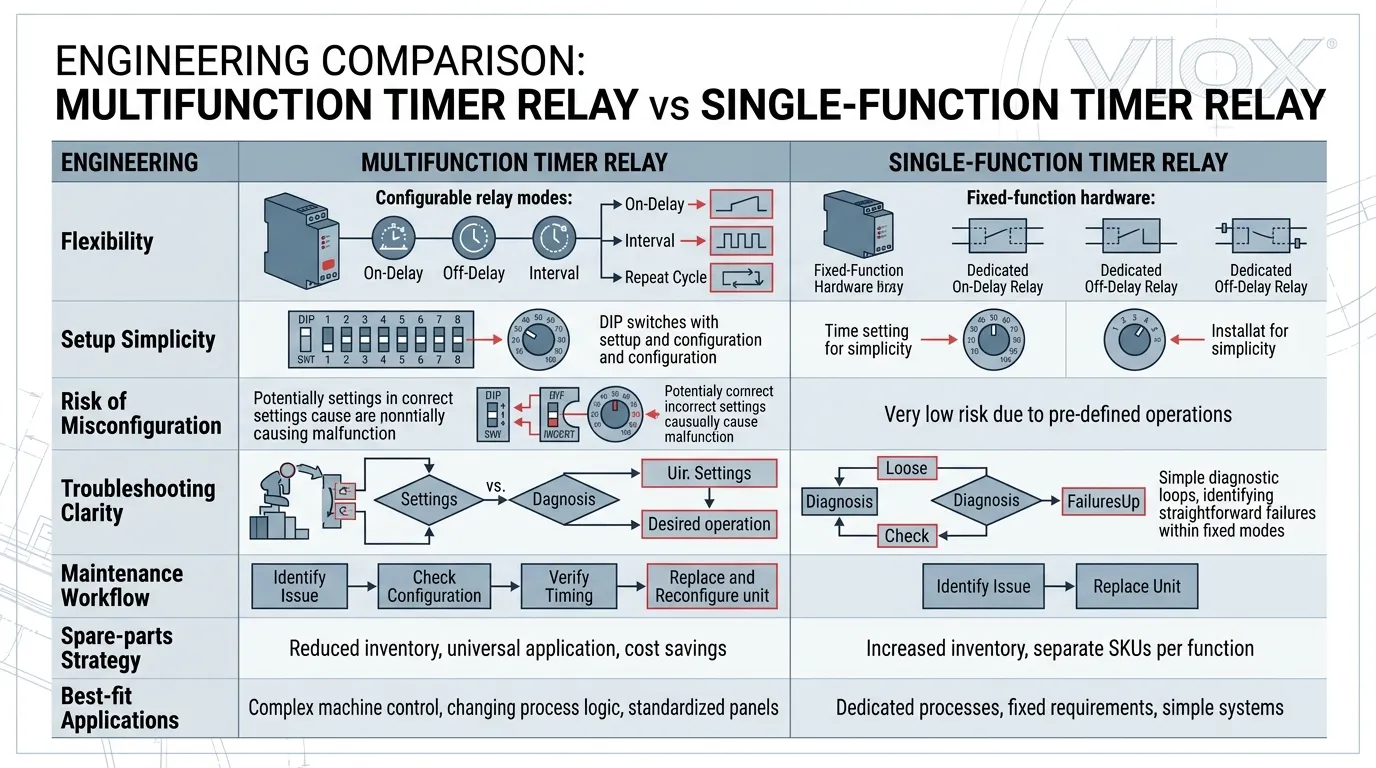

Rychlá srovnávací tabulka: Multifunkční vs. jednoúčelové časové relé
| Faktor | Multifunkční časové relé | Jednoúčelové časové relé |
|---|---|---|
| Základní koncept | Jedno relé podporuje více volitelných režimů časování | Jedno relé je navrženo a uzamčeno pro jeden režim časování |
| Flexibilita | Vysoká – režim, časový rozsah a někdy i spouštěcí logika jsou uživatelsky konfigurovatelné | Nízká – provozní režim je pevně dán hardwarem |
| Jednoduchost nastavení | Nižší – před použitím vyžaduje správný výběr funkce | Vyšší – není nutný výběr režimu |
| Riziko nesprávné konfigurace | Vyšší – omylem lze vybrat nesprávný režim nebo rozsah | Nižší – funkce je vynucena konstrukcí |
| Standardizace panelu | Silná výhoda – jedna SKU pokrývá mnoho aplikací | Omezená – každý režim časování může vyžadovat jiné číslo dílu |
| Jasnost při odstraňování problémů | Pomalejší – technik musí ověřit nastavení režimu i zapojení | Rychlejší – zamýšlená funkce je zřejmá ze samotného zařízení |
| Strategie náhradních dílů | Méně SKU potřebných v rámci smíšeného panelu | Více SKU, ale každý je specifický pro danou aplikaci |
| Typické konfigurační rozhraní | DIP přepínače na předním panelu, otočné voliče nebo digitální menu | Pevná funkce; pouze nastavení časového rozsahu (potenciometr nebo otočný ovladač) |
| Nejlepší volba | Panely OEM, snížení zásob, aplikace, které se mohou změnit | Opakující se stroje, pevné sekvence, provozy citlivé na údržbu |
Jaký je skutečný rozdíl mezi multifunkčními a jednoúčelovými časovými relé?
Skutečný rozdíl není jen v počtu funkcí uvedených na štítku. Je to provozní filozofie návrhu panelu.
A multifunkční časové relé je zvoleno, protože konstruktér chce jednu hardwarovou řadu, kterou lze konfigurovat pro různé režimy časování v místě použití. V závislosti na produktu obvykle volitelné režimy zahrnují:
- Zpoždění zapnutí (zpoždění při zapnutí)
- Zpoždění vypnutí (zpoždění při vypnutí)
- Intervalové časování (výstup je aktivován po nastavenou dobu po spuštění)
- Jednorázové nebo jednoimpulsní časování
- Cyklické nebo opakované cyklické časování (asymetrické nebo symetrické)
- Spouštění motoru hvězda-trojúhelník
- Blikání (stejné nebo nastavitelné periody zapnutí/vypnutí)
Konfigurace se obvykle provádí pomocí DIP přepínačů na předním panelu, malého otočného voliče nebo – u pokročilejších jednotek – digitálního rozhraní. Stejné fyzické relé se může chovat jako časovač se zpožděním zapnutí na jednom stroji a jako intervalový časovač na jiném, v závislosti na tom, jak je nastaveno.
A jednoúčelové časové relé je zvoleno, protože konstruktér chce, aby samotné zařízení vynucovalo hranici aplikace. Pokud stroj potřebuje zpoždění zapnutí a pouze zpoždění zapnutí, hardware je postaven pro tento jediný účel. Neexistuje žádný volič režimu, který by se dal nesprávně nastavit, žádná kombinace DIP přepínačů, kterou by bylo třeba dekódovat během odstraňování problémů. Relé dělá jednu věc a panel to přímo odráží.
Tento filozofický rozdíl má reálné důsledky pro:
- Rychlost uvádění do provozu – multifunkční jednotky vyžadují další ověřovací krok (je vybrán správný režim?), který jednoúčelové jednotky zcela přeskočí.
- Strategie náhradních dílů – multifunkční jednotky snižují počet jedinečných čísel dílů v inventáři; jednoúčelové jednotky zvyšují počet SKU, ale každá náhrada je samozřejmá.
- Odstraňování problémů v terénu – u multifunkčního relé může být porucha způsobena nesprávným zapojením nebo nesprávným výběrem režimu; u jednoúčelového relé je proměnná režimu eliminována.
- Riziko chyby obsluhy — každý konfigurovatelný parametr je potenciálním zdrojem chyb; konstrukce s jednou funkcí tuto plochu eliminují.
- Dlouhodobá disciplína údržby — multifunkční relé závisí na dokumentaci a disciplíně označování, aby zůstala správně nakonfigurována po celá léta provozu; relé s jednou funkcí jsou ze své podstaty samodokumentující.
Pochopení tohoto rozdílu je základem každého průvodce výběrem časovacích relé. Níže uvedené části jej aplikují na konkrétní scénáře.
Kdy má multifunkční časovací relé větší smysl
1. Chcete standardizovat jedno relé napříč více panely
Toto je jeden z nejsilnějších důvodů, proč si vybrat multifunkční časovací relé, a je to důvod, proč se k nim většina OEM a konstruktérů panelů přiklání.
Místo skladování samostatných relé pro zpoždění zapnutí, zpoždění vypnutí, intervalové, pulzní a cyklické funkce – každé s vlastním číslem dílu, datovým listem a schématem zapojení – tým skladuje jednu konfigurovatelnou řadu. Režim časování se volí během montáže nebo uvádění do provozu. Tento přístup snižuje kusovník, zjednodušuje nákup a znamená, že sklad drží jeden náhradní díl místo pěti.
Tato výhoda je zvláště výrazná, když jsou varianty panelů podobné, ale ne identické. OEM výrobce, který staví deset verzí skříně pro řízení čerpadel, kde tři potřebují zpoždění zapnutí, čtyři potřebují zpoždění vypnutí a tři potřebují intervalové časování, může použít stejné multifunkční relé napříč všemi deseti. Stopa zapojení je identická; mění se pouze nastavení na předním panelu.
2. Konečná funkce časování se může změnit během uvádění do provozu
Ne každý projekt je plně definován na papíře před odesláním hardwaru. Sekvenci stroje může být nutné po počátečním spuštění upřesnit, nebo mohou různí koncoví uživatelé požadovat mírně odlišné chování časovače pro stejný návrh panelu.
Multifunkční časovací relé poskytuje inženýrovi uvádějícímu do provozu prostor pro úpravy, aniž by musel vytahovat relé z DIN lišty a nahrazovat jej jiným číslem dílu. To šetří čas, zabraňuje neplánovaným nákupům a udržuje projekt v pohybu.
Tato situace je běžná v:
- Zakázkových automatizačních projektech, kde je řídicí logika dokončena během uvádění do provozu
- Exportních strojích, které slouží více regionálním trhům s různými provozními preferencemi
- Pilotních nebo prototypových zařízeních, kde je časová sekvence stále ověřována
3. Projekt oceňuje snížení zásob
Pro distributory, sklady OEM a oddělení údržby spravující mnoho typů panelů je snížení zásob měřitelným finančním přínosem.
Jedno multifunkční časovací relé může nahradit více jednoúčelových skladových položek. To zjednodušuje:
- Nákup — méně čísel dílů k vyžádání a sledování
- Správu skladu — méně místa na polici, jednodušší organizace přihrádek
- Skladování náhradních dílů — jeden univerzální náhradní díl může pokrýt několik strojů
- Plánování výměny — snížené riziko objednání nesprávné varianty s jednou funkcí
Praktický příklad: tým údržby, který podporuje závod s 200 ovládacími panely, by jinak musel skladovat pět různých relé s jednou funkcí. S multifunkčním přístupem pokryje jedna nebo dvě SKU celou flotilu. Rozdíl v nákladech na držení, vynásobený velkým zařízením, je značný.
4. Konstruktér panelů obsluhuje více typů aplikací
Pokud jedna dílna staví panely spouštěčů motorů, panely řízení čerpadel, skříně HVAC, ovladače osvětlení a obecné automatizační skříně, je rozmanitost funkcí časování požadovaných napříč těmito projekty široká. Multifunkční časovací relé zde mají smysl, protože stejná produktová řada může sloužit všem těmto aplikacím, aniž by konstruktér musel udržovat velký katalog vyhrazených relé.
To je také cenné pro smluvní konstruktéry panelů, kteří nekontrolují konečnou specifikaci. Když nový projekt vyžaduje režim časování, který dílna dříve nepoužívala, multifunkční relé, které je již na polici, může často okamžitě splnit požadavek.
Pokud procházíte širším procesem výběru, Jak vybrat správné časové relé pokrývá celou sadu rozhodovacích faktorů nad rámec otázky multifunkční versus jednoúčelové funkce.
Kdy má jednoúčelové časovací relé větší smysl
1. Funkce časování je pevná a nezmění se
Pokud aplikace vyžaduje jeden režim časování a tento požadavek se nebude vyvíjet, je jednoúčelové časovací relé obvykle čistší technickou volbou. Extra funkce nepřidávají hodnotu v pevné aplikaci – přidávají příležitosti pro nesprávné nastavení.
Typické příklady s pevnou funkcí zahrnují:
- Zpoždění proti krátkému cyklu kompresoru (zpoždění zapnutí, pevně nastaveno na 180 sekund, nikdy se nemění)
- Standardní sekvence spouštění motoru hvězda-trojúhelník s definovanou dobou přepnutí
- Zpoždění doběhu ventilátoru, které běží po nastavenou dobu po vypnutí hlavního systému
- Časovač prodlevy dopravníku, který drží obrobek v poloze po pevně stanovený interval
V každém z těchto případů byl režim časování rozhodnut během návrhu a zůstane stejný po celou dobu životnosti stroje. Výběr multifunkčního relé nepřidává žádný provozní přínos, ale přidává konfigurační plochu, kterou může někdo omylem změnit.
2. Místo upřednostňuje rychlé a jasné odstraňování problémů
Jednoúčelová časovací relé jsou téměř vždy snazší pro diagnostiku pro týmy údržby, protože zamýšlená funkce relé je z hardwaru zřejmá. Technik nemusí otevírat manuál, dekódovat polohy DIP přepínačů nebo se divit, zda relé nebylo neúmyslně přepnuto do nesprávného provozního režimu.
Tato výhoda je nejdůležitější v prostředích, kde:
- Fluktuace personálu údržby je vysoká — noví technici nemusí znát historii panelu nebo správné nastavení relé
- Disciplína dokumentace je slabá — pokud nastavení nejsou zaznamenána na výkresu panelu nebo štítku relé, stane se multifunkční relé během poruchy hádankou
- Náklady na prostoje jsou vysoké — každá minuta strávená ověřováním konfigurace relé namísto diagnostiky skutečné poruchy prodlužuje výpadek
Scénář z reálného světa: noční technik reaguje na zastavení dopravníku. LED dioda časovacího relé cykluje ve vzoru, který neodpovídá očekávanému chování se zpožděním zapnutí. S jednoúčelovým relé se zpožděním zapnutí technik okamžitě ví, že relé je buď vadné, nebo nesprávně zapojené – funkce nemůže být špatná. S multifunkčním relé musí technik nejprve potvrdit, že jsou DIP přepínače nastaveny do režimu zpoždění zapnutí, poté zkontrolovat časový rozsah a poté zkontrolovat zapojení. Tento další diagnostický krok může přidat 10–20 minut k opravě pod tlakem.
3. Chcete minimalizovat riziko nesprávné konfigurace
Každý volitelný parametr na multifunkčním časovacím relé je potenciálním zdrojem chyb. Volič režimu se může během instalace posunout. DIP přepínač se může omylem přepnout během sousední práce. Náhradní relé může být instalováno s výchozím nastavením namísto nastavení specifických pro danou aplikaci.
Pokud chce konstruktér stroje nebo provozní inženýr snížit riziko konfigurace na nejnižší praktickou úroveň, jednoúčelové časovací relé toho dosáhne již z principu. Funkce není vybrána – je inherentní. Není co nastavit špatně.
Tato úvaha má zvláštní váhu v aplikacích souvisejících s bezpečností, kde by nesprávný režim časování mohl způsobit poškození zařízení nebo narušení procesu, i když samotné relé není zařízení s bezpečnostní certifikací.
4. Aplikace je vysoce repetitivní
Tam, kde se stejná funkce časování používá desítky nebo stovkykrát napříč identickými stroji nebo panely, mají jednoúčelová relé obvykle větší smysl než konfigurovatelná.
Tento vzor je běžný v:
- Standardizovaných výrobních linkách strojů, kde každá stanice používá stejné zpoždění
- Velkoobjemových ovládacích panelech HVAC postavených podle pevné specifikace
- Rozvaděčích motorů s opakujícími se sekcemi spouštěčů
- Balicích linkách s identickým časováním na každé stanici
V opakovaných aplikacích argument inventáře pro multifunkční relé slábne (protože je stejně potřeba pouze jeden typ jednoúčelového relé), zatímco argument rizika konfigurace proti nim sílí (protože každá instalovaná jednotka je další jednotka, která by mohla být nesprávně nastavena).
Analýza nákladů: Dívejte se za cenu jednotky
Porovnání jednotkové ceny mezi multifunkčním časovacím relé a jednoúčelovým časovacím relé je pouze jednou vrstvou celkového obrazu nákladů. Oba typy nesou nepřímé náklady, které mohou převážit rozdíl v nákupní ceně.
Logika nákladů multifunkčního časovacího relé
Multifunkční časovací relé má často vyšší cenu za jednotku – typicky o 15–40 % vyšší než srovnatelný jednoúčelový model, v závislosti na výrobci a sadě funkcí. Může však přinést nižší celkové náklady na systém když:
- Jedno zařízení nahrazuje tři, čtyři nebo pět vyhrazených čísel dílů v inventáři
- Dílna se vyhýbá minimálním objednacím množstvím u nízkoobjemových jednoúčelových variant
- Stejná reléová platforma pokrývá celou produktovou řadu, což umožňuje objemové ceny na jediné SKU
- Snížená rozmanitost náhradních dílů snižuje skladové náklady a zjednodušuje nákup
Logika nákladů jednoúčelového časovacího relé
Jednoúčelové časovací relé může mít nižší jednotkovou cenu a může snížit nepřímé provozní náklady pomocí:
- Zkrácení doby odstraňování problémů (méně věcí k ověření během poruchy)
- Snížení počtu incidentů s nesprávným nastavením, které způsobují přepracování, prostoje nebo záruční reklamace
- Zjednodušení školení techniků (nevyžaduje se znalost výběru režimu)
- Zrychlení a zabezpečení výměny v terénu proti chybám
Správná otázka nákladů
Skutečná otázka nákladů při jakémkoli porovnání časovacích relé není:
Které časovací relé je levnější na jednotku?
Je to:
Které časovací relé vytváří méně celkové složitosti – a tedy i méně celkových nákladů – během celého životního cyklu tohoto projektu?
Pro jednorázový panel s pevnou funkcí časování je odpověď téměř vždy jednoúčelové relé. Pro rodinu panelů s více variantami a sdíleným ekosystémem údržby se odpověď často posouvá směrem k multifunkčnímu relé.
Uvedení do provozu a údržba: Kde se kompromis stává viditelným
Toto je část, kterou mnoho kupujících a specifikátorů přehlíží během výběru, ale pociťují ji akutně během životnosti zařízení.
Multifunkční časovací relé v praxi
Silnější, když:
- Uváděcí inženýr potřebuje možnost upravit logiku časování bez výměny hardwaru
- Sekvence stroje se ladí během spouštění a konečný režim ještě není potvrzen
- Jedna standardní reléová platforma je nasazena napříč mnoha variantami panelů a uváděcí tým je na této platformě vyškolen
Slabší, když:
- Na DIP přepínačích nebo otočném voliči je vybrána nesprávná funkce – chyba, která vytváří příznaky (neočekávané chování výstupu), které napodobují poruchy zapojení
- Nastavení časového rozsahu a funkce nejsou jasně zdokumentována na výkresu panelu nebo štítku relé
- Terénní technici, kteří nejsou obeznámeni s konkrétním modelem relé, předpokládají poruchu zapojení, když je problém ve skutečnosti porucha nastavení – což vede k zbytečnému přepojování, výměně součástí nebo prodlouženým prostojům
Běžný vzorec selhání údržby u multifunkčních relé: relé je vyměněno v záruce. Náhradní jednotka dorazí s výchozím nastavením z výroby. Instalační technik ji namontuje bez opětovného zadání režimu specifického pro aplikaci a nastavení časového rozsahu. Stroj se chová nesprávně. Výsledné úsilí o odstraňování problémů může trvat hodiny, než si někdo uvědomí, že nastavení relé nebyla nikdy obnovena.
Jednoúčelové časovací relé v praxi
Silnější, když:
- Týmy údržby chtějí relé, které mohou rychle diagnostikovat a vyměnit bez nahlížení do dokumentace
- Řídicí sekvence je stanovena a uzamčena – neexistuje žádný přínos pro volbu funkce nastavitelné v terénu
- Výměna musí být jednoduchá: vyjměte staré relé, nainstalujte nové relé se stejným číslem dílu, hotovo
Slabší, když:
- Malá změna logiky (např. přepnutí z zpoždění zapnutí na zpoždění vypnutí) vyžaduje výměnu hardwaru spíše než změnu nastavení
- Stavitel chce jednu rodinu relé napříč mnoha variantami panelů a je ochoten akceptovat režii konfigurace
Praktické příklady
Příklad 1: Rodina řídicích panelů pro úpravu vody OEM
OEM vyrábí šest verzí řídicí skříně pro úpravu vody. Napříč těmito variantami některé panely vyžadují zpoždění zapnutí pro sekvencování čerpadel, některé vyžadují zpoždění vypnutí pro časování vypouštěcího ventilu a některé vyžadují intervalové časování pro cykly proplachování filtru. Fyzické uspořádání panelu, kabelový svazek a uspořádání DIN lišty jsou jinak identické.
Doporučená volba: multifunkční časovací relé.
Jedno SKU pokrývá všech šest verzí panelů. Režim časování se nastavuje během finální montáže pomocí DIP přepínačů na předním panelu. OEM skladuje jedno relé ve velkém, dosahuje objemových cen a vyhýbá se riziku instalace nesprávného jednoúčelového relé do nesprávné varianty panelu. Když zákazník požaduje nový režim časování pro sedmou variantu, není potřeba žádné nové číslo dílu.
Příklad 2: Pevný panel ochrany kompresoru HVAC
Strojní dodavatel opakovaně staví stejný panel zpoždění restartu kompresoru pro komerční střešní jednotky. Každý panel používá identickou funkci zpoždění zapnutí nastavenou na 300 sekund. Sekvence se nezměnila čtyři roky a nezmění se. Týmy údržby, které tyto panely servisují, jsou technici HVAC, nikoli specialisté na řídicí systémy.
Doporučená volba: jednoúčelové časovací relé se zpožděním zapnutí.
Funkce je pevná, aplikace je opakovaná a servisní technici těží z relé, které dělá jednu věc zjevně. Neexistuje žádné riziko nesprávné konfigurace režimu, žádné DIP přepínače k dekódování a žádná šance, že náhradní relé dorazí s nesprávným výchozím nastavením. Pokud relé selže, technik jej vymění za identickou jednotku a panel je okamžitě zpět v provozu.
Příklad 3: Balicí linka se smíšenými požadavky na časování
Výrobce balicích strojů integruje dvanáct časovacích relé do každého stroje. Osm provádí funkce zpoždění zapnutí (prodleva produktu, aplikace štítku, vytvrzování lepidla), dvě provádějí intervalové časování (aktivace vyřazovací brány) a dvě provádějí cyklické časování (oscilace pneumatického pohonu). Stroj se vyrábí v dávkách po 20 jednotkách měsíčně.
Doporučená volba: multifunkční časovací relé pro efektivitu inventáře, s přísnou dokumentací konfigurace.
Použití jediného multifunkčního relé napříč všemi dvanácti pozicemi snižuje kusovník na jedno SKU časovacího relé. Výrobce však musí implementovat jasné označení na každé pozici relé (režim funkce + nastavení času) a zahrnout krok ověření konfigurace do kontrolního seznamu kontroly kvality. Bez této disciplíny se riziko nesprávné konfigurace napříč dvanácti relé na stroj stává významným.
Příklad 4: Městská čerpací stanice s dlouhou životností
Systémový integrátor navrhuje řídicí panel čerpací stanice, který bude fungovat 15–25 let. Údržbu budou provádět pracovníci městských služeb s různou úrovní zkušeností s řídicími systémy. Panel používá tři časovače zpoždění zapnutí pro sekvencování čerpadel a jeden časovač zpoždění vypnutí pro funkci doběhu.
Doporučená volba: jednoúčelová časovací relé.
Během 15–25 let životnosti uvidí panel mnoho techniků údržby, několik výměn relé a možná i neúplné přenosy dokumentace. Jednoúčelová relé eliminují riziko, že budoucí technik nainstaluje náhradní relé s nesprávným nastavením režimu. Funkce je samo-dokumentující: relé se zpožděním zapnutí je relé se zpožděním zapnutí, bez ohledu na to, kdo panel servisuje nebo jak aktuální jsou výkresy.

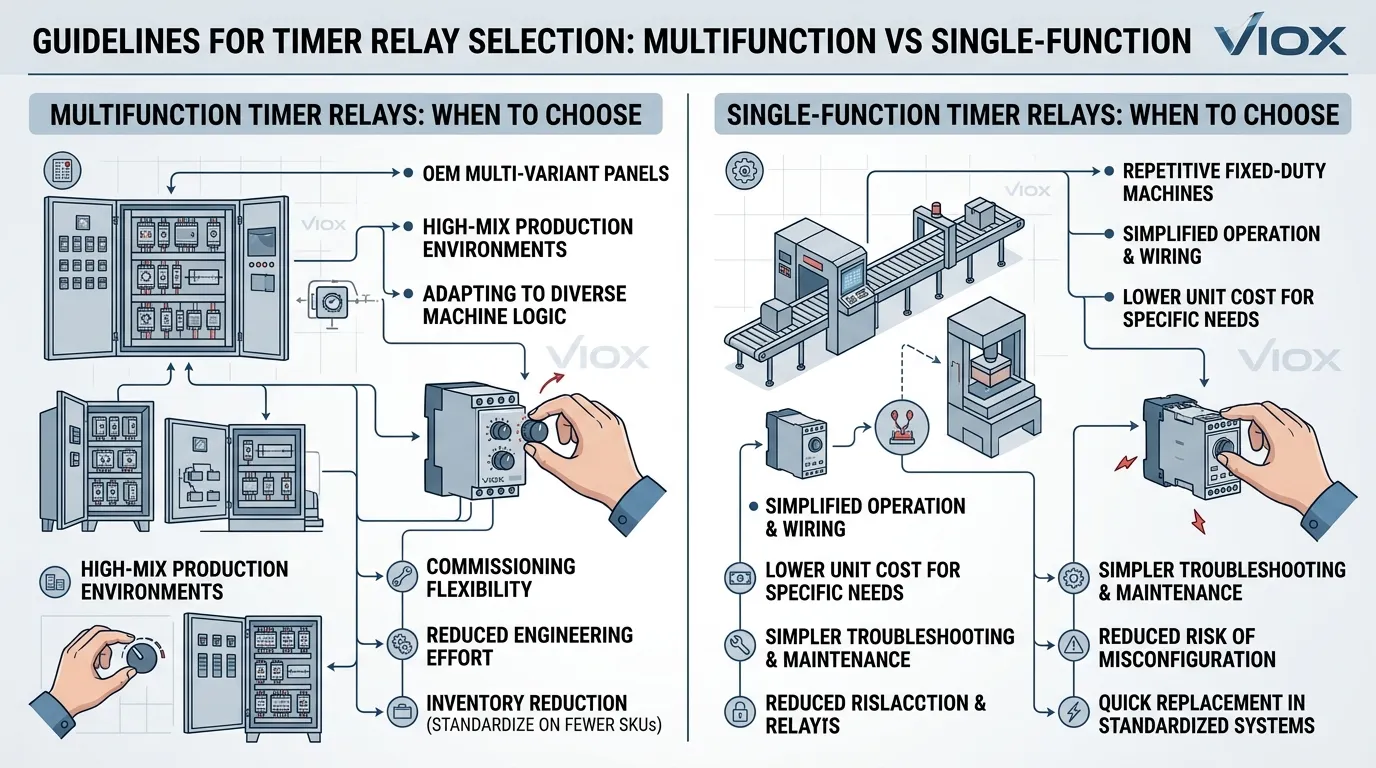

Průvodce výběrem časovacích relé podle typu aplikace
| Typ Aplikace | Doporučený typ časovacího relé | Primární důvod |
|---|---|---|
| Řídicí panely OEM s více variantami | Multifunkční | Snižuje počet SKU a podporuje flexibilní konfiguraci napříč variantami |
| Pevné opakované obvody stroje | Jednofunkční | Eliminuje zmatky při nastavování a minimalizuje chyby při servisu |
| Průmyslové provozy citlivé na údržbu | Jednofunkční | Rychlejší odstraňování problémů s menším počtem proměnných ke kontrole |
| Univerzální panelové dílny | Multifunkční | Jedna produktová řada slouží pro různé typy panelů |
| Projekty, u kterých je pravděpodobné, že se po spuštění změní | Multifunkční | Umožňuje změny režimu časování bez výměny hardwaru |
| Velkoobjemové identické zařízení | Jednofunkční | Žádné režijní náklady na konfiguraci; každé relé je okamžitě správné |
| Panely infrastruktury s dlouhou životností | Jednofunkční | Samodokumentační funkce přežije obměnu techniků a mezery v dokumentaci |
| Export strojů s regionálními odlišnostmi | Multifunkční | Stejný hardware se přizpůsobí různým požadavkům trhu |

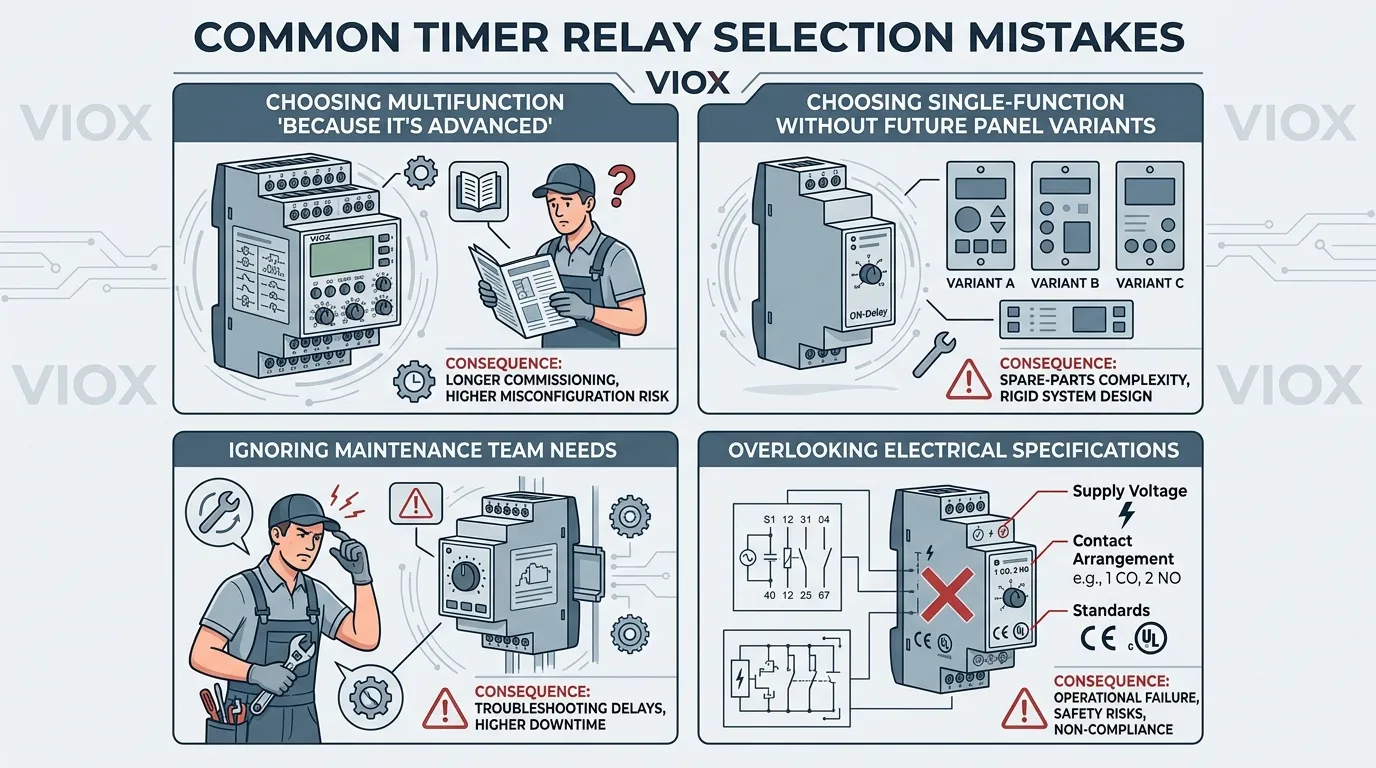

Běžné chyby při výběru
1. Výběr multifunkčního relé, protože zní pokročileji
Více funkcí automaticky neznamená lepší konstrukci. Multifunkční časové relé je nástroj pro flexibilitu, nikoli odznak sofistikovanosti. Jeho specifikace, když aplikace nepotřebuje konfigurovatelnost, ztěžuje uvedení panelu do provozu a usnadňuje jeho nesprávnou konfiguraci.
Důsledek: Zvýšená doba uvedení do provozu, vyšší riziko nesprávné konfigurace a složitější odstraňování problémů – bez kompenzačních výhod.
2. Výběr jednofunkčního relé bez zvážení budoucích variant panelu
Jednofunkční relé vypadá čistě a ekonomicky, když je dnes potřeba pouze jeden režim časování. Pokud ale stejná rodina panelů později naroste o varianty vyžadující různé režimy časování, každý nový režim znamená nové číslo dílu, nový datový list k údržbě a novou položku v inventáři.
Důsledek: Seznam náhradních dílů a kusovník se postupem času rozšiřují a výhody standardizace se zpětně ztrácejí.
3. Ignorování pohledu týmu údržby
Konstruktér panelu může ocenit eleganci konfigurovatelné platformy. Technik údržby pracující na noční směně s baterkou a základním multimetrem nemusí. Pokud lidé, kteří panel servisují, nebyli konzultováni během specifikace, může volba relé vytvořit trvalé tření mezi záměrem návrhu a realitou v terénu.
Důsledek: Doba servisu se prodlužuje, protože technici musí dekódovat a ověřit nastavení relé, než mohou začít diagnostikovat skutečnou poruchu obvodu.
4. Považování všech časových relé za zaměnitelná kromě počtu funkcí
Počet funkcí je pouze jeden rozměr výběru. Kompatibilita napájecího napětí, konfigurace kontaktů (SPDT, DPDT atd.), formát montáže (DIN lišta, montáž na panel, zásuvná patice), rozsah časování, přesnost časování, přesnost opakování a shoda s platnými normami (IEC 61812, UL 508, CE marking) zůstávají kritické.
Relé, které odpovídá požadované logice časování, ale nemůže pracovat s dostupným napájecím napětím, nebo se nehodí do rozvržení DIN lišty panelu, nebo nemá požadovanou bezpečnostní certifikaci, není platný výběr bez ohledu na to, zda je multifunkční nebo jednofunkční.
Důsledek: Vybrané relé odpovídá logice časování, ale selhává v elektrických, mechanických nebo požadavcích na shodu.
Pokud je výzvou interpretace datových listů relé, Jak číst datové listy a specifikace časových relé Prochází každý klíčový parametr.
5. Přehlížení požadavků na dokumentaci pro multifunkční relé
Výběr multifunkčního časového relé zavazuje organizaci k dokumentování nakonfigurovaného režimu a rozsahu časování pro každou instalovanou jednotku. Pokud tato dokumentační disciplína neexistuje – nebo je nepravděpodobné, že bude udržována po léta provozu – může dlouhodobá zátěž při odstraňování problémů překročit krátkodobý přínos flexibility.
Důsledek: Po několika letech provozu a několika výměnách relé nikdo nemůže s jistotou potvrdit, jaký režim má být na každém relé nastaven, aniž by přímo testoval chování obvodu.
Jak se rychle rozhodnout
Pokud potřebujete rychlý rozhodovací rámec pro výběr mezi multifunkčním časovým relé a jednofunkčním časovým relé:
- Vybrat Multifunkční Když jedna rodina relé musí pokrýt několik různých úloh časování, když varianty panelu sdílejí společné rozvržení, nebo když je potřeba změnit režim časování bez výměny hardwaru.
- Vybrat Jednofunkční Když je úloha časování pevná, když tým údržby těží z jednoduchosti, nebo když bude panel v provozu po mnoho let s omezeným dohledem nad dokumentací.
Pokud si po zvážení těchto bodů stále nejste jisti, položte si jednu otázku:
Je pravděpodobnější, že tento panel bude trpět nedostatkem flexibility, nebo přílišnou konfigurovatelností?
Pokud je rizikem nepružnost – vyberte multifunkční. Pokud je rizikem nesprávná konfigurace – vyberte jednofunkční. Tato jediná otázka v praxi vyřeší většinu rozhodnutí o výběru časového relé.
ČASTO KLADENÉ DOTAZY
Je multifunkční časové relé vždy lepší než jednoúčelové časové relé?
Ne. Multifunkční časové relé je lepší volbou pouze tehdy, když projekt těží z flexibility, sníženého počtu SKU nebo možnosti upravit režimy časování během uvádění do provozu nebo během životnosti panelu. Když je funkce časování pevná, je jednofunkční relé obvykle jednodušší, bezpečnější a snadněji se udržuje.
Proč by si někdo ještě vybíral jednoduše funkční časové relé?
Protože pevně daný hardware se snadněji uvádí do provozu, snadněji se odstraňují problémy a je inherentně odolný proti chybné konfiguraci. V aplikacích, kde se režim časování nebude měnit, odstraňuje jednookruhové časovací relé celou kategorii potenciálních chyb, aniž by obětovalo jakoukoli potřebnou funkci.
Jsou multifunkční časová relé obtížnější na odstraňování problémů?
Ve většině případů ano. U multifunkčního časového relé musí technik odstraňující závady před diagnostikou poruchy ověřit jak zapojení, tak zvolený provozní režim. Tento dodatečný krok zabere čas a zvyšuje možnost chybné diagnózy související s nastavením. U jednoúčelového relé je zamýšlená logika časování zřejmá ze samotného zařízení a odstraňování závad se může zaměřit přímo na obvod.
Jaký typ je lepší pro výrobce OEM strojů?
Multifunkční časová relé jsou obecně lepší volbou pro výrobce OEM, kteří vyrábějí více souvisejících variant panelů, protože umožňují skladování jediné SKU relé v rámci celé produktové řady a umožňují výběr režimu během montáže. Nicméně, výrobci OEM, kteří vyrábějí velké objemy identických strojů s pevným časováním, mohou stále preferovat jednoúčelová relé pro jejich nižší režii konfigurace.
Který typ je lepší pro opakované aplikace s pevným zatížením?
Jednofunkční časová relé jsou obvykle vhodnější pro opakující se aplikace s pevným zatížením, kde je časová logika zavedená, ověřená a nepravděpodobně se změní. Eliminace rizika výběru režimu v těchto kontextech převáží jakýkoli přínos standardizace.
Mohu použít multifunkční časové relé jako přímou náhradu za jednoúčelové?
V mnoha případech ano – za předpokladu, že multifunkční relé odpovídá původnímu relé v napájecím napětí, konfiguraci kontaktů, rozsahu časování a formátu montáže a je vybrán a zdokumentován správný provozní režim. Výměna však zavádí krok konfigurace, který dříve neexistoval, takže jasné označení a dokumentace jsou zásadní pro prevenci budoucích problémů.
Jaké normy platí pro výběr časových relé?
Časová relé jsou obvykle navržena a testována podle normy IEC 61812 (časová relé pro průmyslové použití), s dodatečnými certifikacemi, jako je UL 508 (průmyslová řídicí zařízení) pro severoamerické trhy a označení CE pro evropské trhy. Volba mezi multifunkční a jednoúčelovou funkcí nemění platné normy, ale vybrané relé musí být v souladu bez ohledu na typ.
