Co vyžaduje norma IEC 61439 pro návrh rozváděčů nízkého napětí?
IEC 61439 stanovuje komplexní pravidla pro návrh rozváděčů nízkého napětí do 1000 V AC nebo 1500 V DC, přičemž nařizuje ověření mezí oteplení, odolnosti proti zkratu, dielektrických vlastností a ochrany před úrazem elektrickým proudem prostřednictvím testování, výpočtu nebo porovnání návrhu s referenčními sestavami. Norma eliminuje rozdíl mezi typově zkoušenými rozváděči (TTA) a částečně typově zkoušenými rozváděči (PTTA) a vyžaduje, aby všechny rozváděče splňovaly stejná bezpečnostní a výkonnostní kritéria bez ohledu na metodu ověření.
Klíčové poznatky
- IEC 61439-1:2020 slouží jako norma pro obecná pravidla platná pro všechny rozváděče a řídicí přístroje nízkého napětí do 1000 V AC nebo 1500 V DC
- Tři metody ověření jsou akceptovány: testování, výpočet a porovnání s referenčním návrhem – nabízejí flexibilitu při zachování bezpečnostní přísnosti
- Limity nárůstu teploty nesmí překročit 105 K pro holé měděné přípojnice a 70 K pro svorky při jmenovitém proudu vynásobeném jmenovitým koeficientem různorodosti (RDF)
- Odolnost proti zkratu ověření je povinné pro všechny rozváděče, a to buď testováním, výpočtem, nebo porovnáním s testovaným referenčním návrhem
- Jasné oddělení odpovědnosti existuje mezi původním výrobcem (návrh systému) a výrobcem rozváděče (konečná shoda) v rámci standardu
- Jmenovitý koeficient různorodosti (RDF) umožňuje realistické předpoklady zatížení proudem – obvykle 0,8–1,0 v závislosti na počtu výstupních obvodů a typu aplikace
- Formy vnitřního oddělení (Forma 1 až Forma 4b) definují úrovně omezení obloukového zkratu a přístupnosti, které jsou kritické pro bezpečnost personálu
Pochopení standardní řady IEC 61439
Standardní řada IEC 61439, která v roce 2009 nahradila IEC 60439, představuje zásadní posun v tom, jak jsou rozváděče nízkého napětí navrhovány, ověřovány a certifikovány. Na rozdíl od předchozí normy, která vytvořila dvoustupňový systém typově zkoušených rozváděčů (TTA) a částečně typově zkoušených rozváděčů (PTTA), stanovuje IEC 61439 jednotné požadavky pro všechny rozváděče bez ohledu na metodu ověření.
Norma je rozdělena do několika částí:
- IEC 61439-1: Obecná pravidla — Definuje základní požadavky platné pro všechny typy rozváděčů, včetně konstrukčních, výkonnostních a ověřovacích požadavků
- IEC 61439-2: Rozváděče silové elektrotechniky — Zahrnuje systémy distribuce energie, řídicí centra motorů a rozvaděče
- IEC 61439-3: Domovní rozváděče — Zabývá se rozváděči určenými pro obsluhu laiky (DBO)
- IEC 61439-6: Systémy přípojnicových rozvodů — Specifikuje požadavky na přípojnicové rozvody, odbočné jednotky a související komponenty
Tato modulární struktura umožňuje výrobcům aplikovat obecná pravidla v kombinaci s požadavky specifickými pro daný produkt, které jsou relevantní pro jejich aplikaci. Pro výrobce B2B, jako je VIOX Electric, je pochopení, které části se vztahují na konkrétní produktové řady, zásadní pro shodu a přístup na trh.
Kritické požadavky na návrh podle IEC 61439

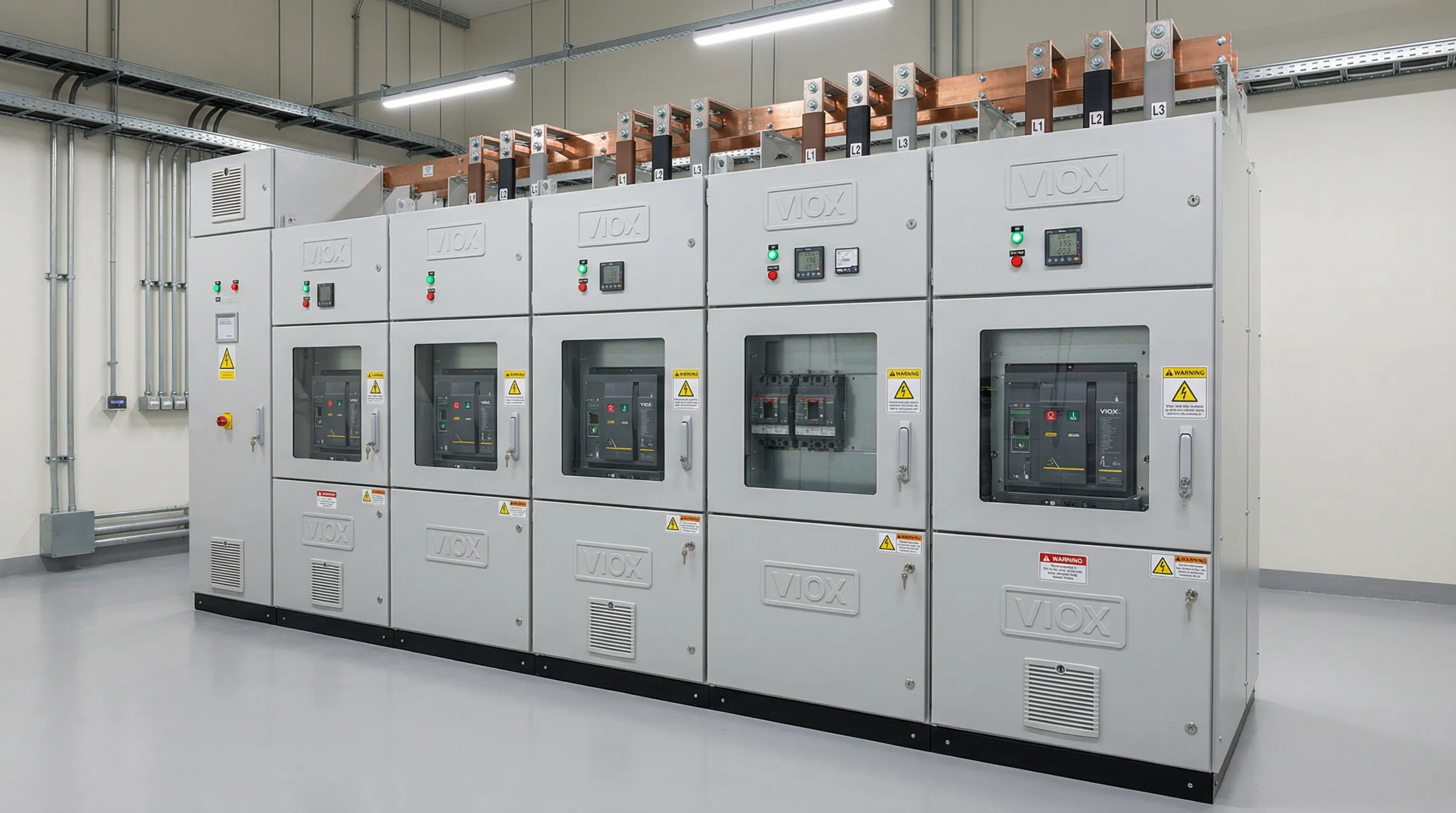

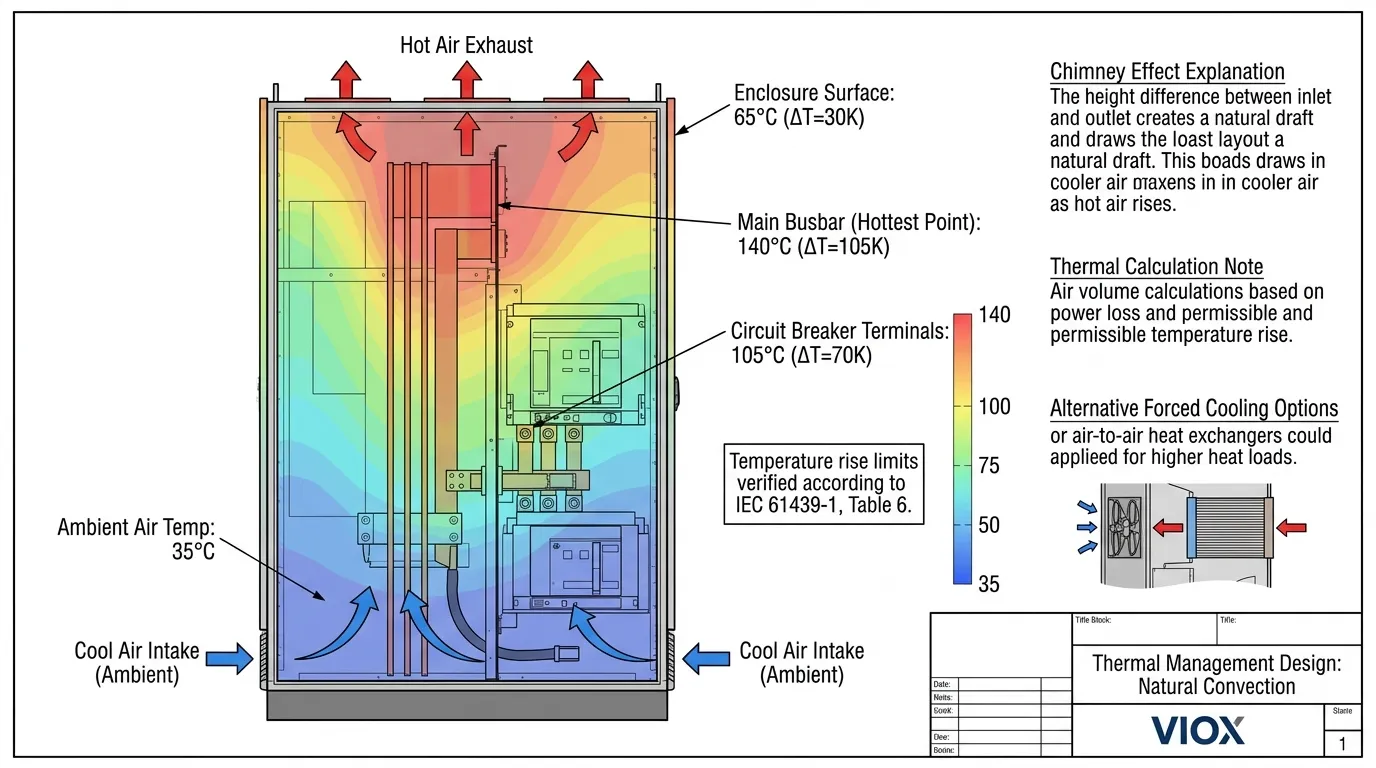

Limity oteplení a tepelný management
Ověření oteplení patří mezi nejkritičtější aspekty shody s IEC 61439. Nadměrné teplo zhoršuje izolaci, urychluje stárnutí a vytváří nebezpečí požáru. Norma stanovuje specifické limity oteplení, které nesmí být překročeny za jmenovitých proudových podmínek.
IEC 61439-1 Tabulka 6: Maximální limity oteplení
| Komponenta | Limit oteplení (K) | Poznámky |
|---|---|---|
| Holé měděné přípojnice | 105 | Vyšší limity pro postříbřené nebo poniklované povrchy |
| Přípojnice s pocínovanými spoji | 90 | Omezeno integritou pájeného spoje |
| Svorky pro externí izolované kabely | 70 | Na základě jmenovitého napětí izolace kabelu (PVC/PE) |
| Svorky pro externí kabely XLPE | 90 | Vyšší teplotní odolnost izolace XLPE |
| Ruční ovládací prvky (kovové) | 25 | Bezpečnostně kritické dotykové povrchy |
| Ruční ovládací prvky (izolační) | 35 | Nižší limit pro izolační materiály |
| Vnější povrchy krytu | 30 | Bezpečnostní hledisko pro přilehlé materiály |
Ověření oteplení zohledňuje Jmenovitý koeficient různorodosti (RDF), který uznává, že ne všechny obvody pracují současně při plném zatížení. Hodnoty RDF se pohybují od 1,0 pro vstupní napájecí obvody až po 0,4 pro domovní rozváděče s mnoha výstupními obvody. Tento faktor násobí jmenovitý proud pro výpočty oteplení, což umožňuje realističtější a ekonomičtější návrhy bez ohrožení bezpečnosti.
Pro tepelný management musí inženýři zvážit:
- Přirozené proudění vzduchu ventilačními otvory umístěnými tak, aby využívaly komínový efekt
- Nucené chlazení vzduchem pro rozváděče s vysokou hustotou nad 6300 A
- Odvod tepla z jističe a dalších komponent na základě údajů o ztrátovém výkonu podle IEC 60947
- Snížení jmenovitého proudu okolní teploty, pokud instalace překročí standardní referenční hodnotu 35 °C

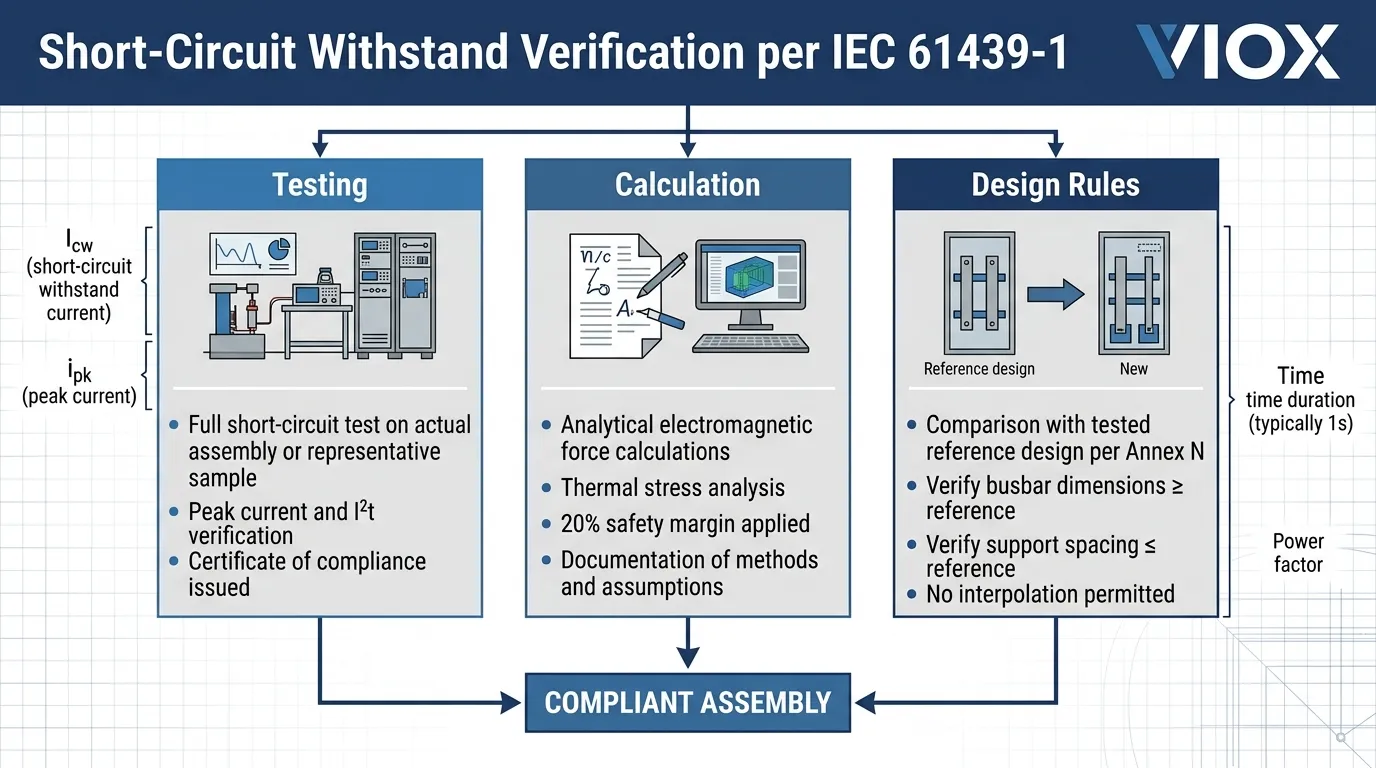

Ověření odolnosti proti zkratu
IEC 61439 nařizuje, aby všechny rozváděče odolávaly mechanickému a tepelnému namáhání zkratových proudů. Jmenovitý zkratový proud rozváděče (Icw) představuje maximální proud, který může rozváděč bezpečně vést po stanovenou dobu (obvykle 1 sekundu) bez poškození.
Možnosti ověření:
- Testování — Plná zkouška zkratem na skutečném rozváděči nebo reprezentativním vzorku
- Výpočet — Analytické ověření pomocí uznávaných inženýrských metod s bezpečnostními rezervami
- Porovnání s referenčním návrhem — Porovnání s testovaným referenčním návrhem s rovnými nebo vyššími parametry
Ověření zkratové odolnosti musí zohledňovat:
- Odolnost proti špičkovému proudu (souvisí s Icw prostřednictvím faktoru “n”, typicky 1,5-2,1 v závislosti na účiníku)
- Tepelné namáhání (I²t) prostřednictvím vypínacích charakteristik ochranného zařízení
- Elektromagnetické síly mezi vodiči, zejména pro přípojnice bez adekvátní výztuže
- Koordinace s ochrannými zařízeními pro zajištění ochrany rozváděče za poruchových podmínek
U systémů měděných přípojnic jsou kritické požadavky na rozestupy a podpěry. IEC 61439 umožňuje ověření návrhu zkratové odolnosti přípojnic pomocí výpočtu nebo porovnání s testovanými referenčními návrhy, za předpokladu, že všechna kritéria, včetně rozměrů vodičů, rozestupů a uspořádání podpěr, splňují nebo překračují referenční hodnoty.
Dielektrické vlastnosti a vzdušné vzdálenosti
Koordinace izolace zajišťuje, že rozváděče odolávají provozním napětím, dočasným přepětím a přechodným přepětím. IEC 61439 specifikuje:
Minimální vzdušné a povrchové vzdálenosti:
| Jmenovité izolační napětí (V) | Minimální vzdušná vzdálenost (mm) | Minimální povrchová vzdálenost (mm) — Stupeň znečištění 3 |
|---|---|---|
| ≤ 300 | 5.5 | 8.0 |
| 300-600 | 8.0 | 12.0 |
| 600-1000 | 14.0 | 20.0 |
Norma vyžaduje, aby rozváděče odolávaly:
- Zkoušky výdržným napětím o průmyslovém kmitočtu (typicky 2 kV AC po dobu 1 sekundy pro systémy 400 V)
- Zkoušky výdržným impulzním napětím (8 kV pro systémy 400 V v kategorii přepětí III)
- Ověření, že vzdušné vzdálenosti jsou zachovány během montáže a po celou dobu životnosti
Projektanti musí zohlednit snížení jmenovitých hodnot v závislosti na nadmořské výšce – vzdušné vzdálenosti se musí zvětšit přibližně o 11 % na 100 m nad 2000 m. To je zvláště důležité pro rozváděče určené pro instalace ve vysokých nadmořských výškách.

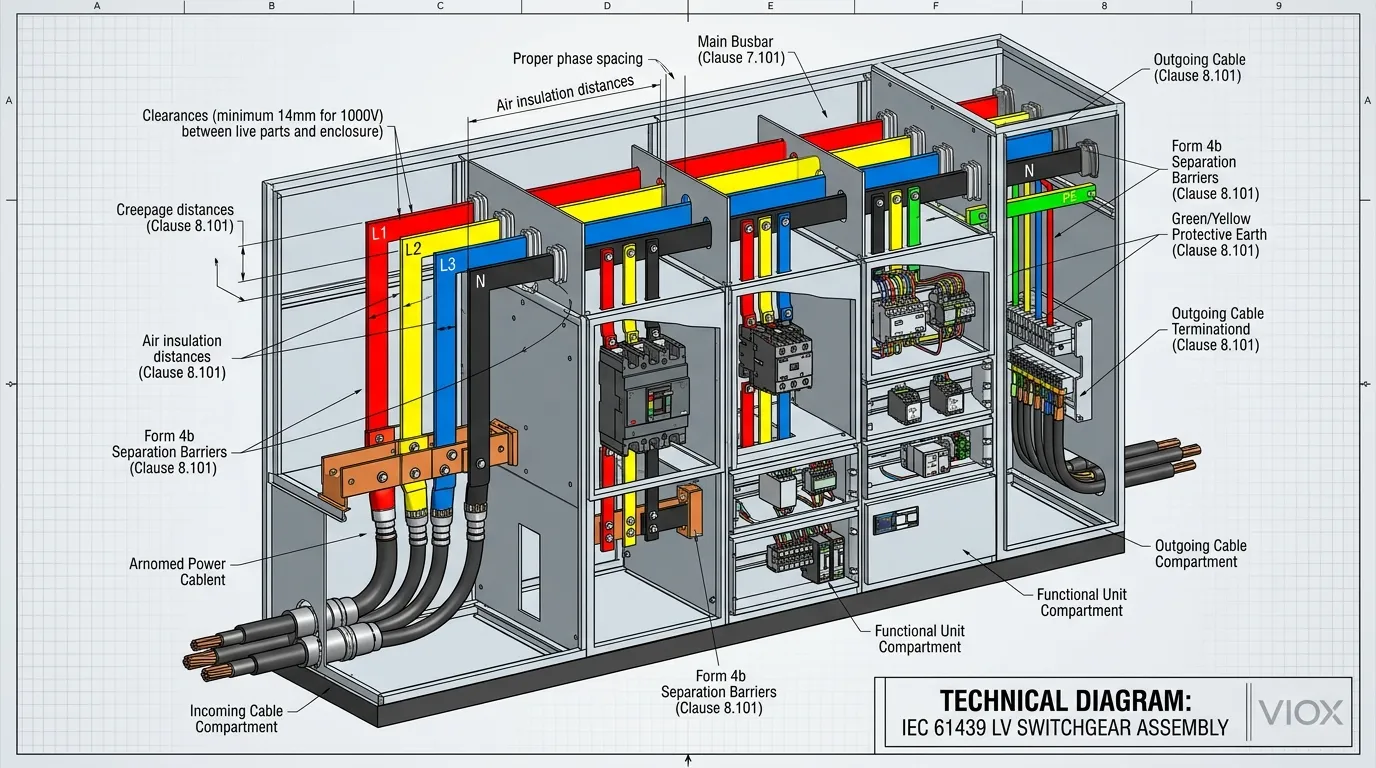

Formy vnitřního oddělení: Ochrana proti obloukovému zkratu
IEC 61439 definuje Formy vnitřního oddělení které specifikují stupeň oddělení mezi přípojnicemi, funkčními jednotkami a svorkami. Tyto formy se pohybují od Formy 1 (bez oddělení) po Formu 4b (oddělení přípojnic, funkčních jednotek a svorek včetně propojení mezi jednotkami).
| Forma | Oddělení přípojnic | Oddělení funkční jednotky | Oddělení svorek | Aplikace |
|---|---|---|---|---|
| Forma 1 | Žádný | Žádný | Žádný | Jednoduchá distribuce, minimální bezpečnostní požadavky |
| Forma 2a | Ano | Žádný | Žádný | Základní izolace přípojnic |
| Forma 2b | Ano | Žádný | Ano | Oddělení přístupu ke svorkám |
| Forma 3a | Ano | Ano, bez svorek | Žádný | Řídicí centra motorů s omezeným oddělením |
| Forma 3b | Ano | Ano, bez svorek | Ano | Standardní průmyslový rozváděč |
| Forma 4a | Ano | Ano, včetně svorek | Ano (stejný prostor) | Vysoce kvalitní oddělení |
| Forma 4b | Ano | Ano, včetně svorek | Ano (samostatné prostory) | Maximální bezpečnost, kritické aplikace |
Vyšší čísla forem poskytují větší ochranu proti obloukovému zkratu a ochranu osob, ale zvyšují náklady a složitost. Forma 4b například vyžaduje samostatné prostory pro svorky každé funkční jednotky, což významně ovlivňuje konstrukci skříně a odvod tepla.
Výběr formy oddělení zahrnuje vyvážení:
- Bezpečnostní požadavky (přístup personálu, ochrana proti obloukovému zkratu)
- Potřeby údržby (přístupnost pro servis jednotlivých jednotek)
- Tepelné hospodaření (oddělení může bránit proudění vzduchu)
- Nákladová omezení (vyšší formy vyžadují více materiálu a složitější konstrukci)
- Kritičnost aplikace (datová centra, nemocnice obvykle specifikují Formu 4)
Metody ověřování: Zkoušení, výpočet a pravidla návrhu
IEC 61439 poskytuje tři cesty ověřování, přičemž uznává, že úplné testování každé varianty rozváděče je nepraktické:
Ověření zkoušením
Tradiční přístup, kdy skutečný rozváděč podstoupí laboratorní zkoušky. Vyžadováno pro:
- Oteplení (pokud se nepoužijí pravidla návrhu)
- Odolnost proti zkratu (pokud se nepoužijí výpočty nebo konstrukční pravidla)
- Dielektrické vlastnosti
- Mechanický provoz
- Stupeň ochrany (ověření krytí IP)
Ověření výpočtem
Analytické metody povolené pro určité charakteristiky:
- Zvýšení teploty pomocí tepelného modelování s validovanými daty
- Odolnost proti zkratu pomocí výpočtů elektromagnetické síly
- Ověření povrchových cest a vzdušných vzdáleností pomocí rozměrové analýzy
Výpočty musí používat uznávané inženýrské metody s odpovídajícími bezpečnostními rezervami. Norma vyžaduje konzervativní předpoklady – jmenovité hodnoty zařízení musí být sníženy o 20 %, pokud se používají ve výpočtech, pokud nejsou k dispozici specifické údaje o součástech.
Ověření podle konstrukčních pravidel
Porovnání s testovanými referenčními návrhy:
- Povoleno pro odolnost proti zkratu, pokud průřezy přípojnic, materiály a rozteč podpěr splňují nebo překračují referenční hodnoty
- Příloha N normy IEC 61439-1 poskytuje specifické parametry konstrukčních pravidel pro systémy přípojnic
- Referenční návrh musel být testován na stejné nebo vyšší úrovně namáhání
- Všechny parametry musí být stejné nebo lepší než referenční – interpolace není povolena
Tento přístup je zvláště cenný pro systémy přípojnicových rozvodů a standardizované řady rozváděčů, kde více konfigurací sdílí společné konstrukční principy.
Rámec odpovědnosti: Původní výrobce vs. výrobce sestavy
IEC 61439 jasně vymezuje odpovědnosti mezi dvěma klíčovými subjekty:
Původní výrobce (výrobce systému):
- Navrhuje systém rozváděčové sestavy
- Stanovuje konstrukční pravidla a metody ověřování
- Poskytuje testované referenční návrhy
- Specifikuje komponenty, materiály a konstrukční metody
- Vydává systémovou dokumentaci a pokyny pro shodu
Výrobce sestavy (výrobce rozváděčů):
- Konstruuje finální rozváděčovou sestavu
- Ověřuje shodu s normou pomocí metod poskytnutých původním výrobcem
- Provádí rutinní ověřování (rutinní zkoušky na každé sestavě)
- Přebírá odpovědnost za hotovou sestavu uvedenou na trh
- Udržuje technickou dokumentaci a prohlášení o shodě
Tento rámec zajišťuje, že zatímco odborné znalosti v oblasti návrhu systému spočívají na původním výrobci, odpovědnost za hotový výrobek spočívá na výrobci sestavy. Pro odborníky v oblasti zadávání veřejných zakázek je pochopení tohoto rozdílu zásadní při hodnocení tvrzení dodavatelů o shodě.
Praktická implementace: Kontrolní seznam návrhu pro inženýry
Fáze před návrhem
- Definujte požadavky aplikace — Napětí, proud, úroveň poruchy, podmínky prostředí
- Vyberte příslušnou část IEC 61439 — -2 pro silové rozváděče, -3 pro rozvodné desky, -6 pro přípojnicové rozvody
- Určete jmenovitý koeficient různorodosti — Na základě charakteristik zatížení a počtu obvodů
- Stanovte požadovanou formu oddělení — Na základě bezpečnostních požadavků a kritičnosti aplikace
- Identifikujte příslušné redukční faktory — Teplota, nadmořská výška, harmonické, podmínky instalace
Fáze návrhu
- Vypočítejte dimenzování přípojnic — Na základě jmenovitého proudu, RDF, limitů zvýšení teploty a materiálu přípojnic
- Ověřte odolnost proti zkratu — Zkouška, výpočet nebo porovnání s referenčním návrhem
- Určete vzdušné vzdálenosti a povrchové cesty — Na základě jmenovitého izolačního napětí a stupně znečištění
- Navrhněte tepelné hospodářství — Přirozené větrání, nucené chlazení nebo klimatizace
- Vyberte stupeň ochrany krytu — Krytí IP na základě prostředí, krytí IK pro mechanický náraz
- Naplánujte vnitřní oddělení — Forma 1 až 4b na základě bezpečnostních požadavků
Fáze ověřování
- Proveďte ověření návrhu — Zkoušky, výpočty nebo konstrukční pravidla podle potřeby
- Proveďte rutinní zkoušky — Dielektrická pevnost, zapojení, kontinuita a mechanická funkčnost na každé sestavě
- Zpracování technické dokumentace — Výkresy, specifikace, protokoly o zkouškách, posouzení rizik
- Vystavení prohlášení o shodě — Dokumentace pro označení CE pro přístup na trh EU
Běžné konstrukční nedostatky a jak se jim vyhnout
Nedostatek 1: Ignorování jmenovitého koeficientu různorodosti (RDF)
Vydání: Návrh všech přípojnic pro současný provoz při plném zatížení vede k předimenzovaným a nákladným systémům.
Řešení: Používejte vhodné hodnoty RDF – 0,9–1,0 pro přívodní obvody, 0,8 pro distribuci energie, 0,6–0,7 pro rozvodné desky s mnoha obvody.
Nedostatek 2: Nedostatečné řízení teploty
Vydání: Spoléhání se na teoretické výpočty bez zohlednění podmínek instalace (uzavřené prostory, solární zisky, přilehlé zdroje tepla).
Řešení: Provádějte tepelné modelování s realistickými okrajovými podmínkami; specifikujte nucené větrání pro sestavy s vysokou hustotou; zajistěte dostatečnou vzdálenost kolem krytů.
Nedostatek 3: Nesoulad jmenovité zkratové odolnosti
Vydání: Jmenovitá hodnota Icw sestavy překračuje vypínací schopnost ochranného zařízení nebo nedostatečné vyztužení pro elektrodynamické síly.
Řešení: Zajistěte, aby jistič vypínací schopnost se rovnala nebo překračovala jmenovitou odolnost sestavy; ověřte, zda rozteč podpěr přípojnic splňuje požadavky konstrukčních pravidel.
Nedostatek 4: Zanedbání ověření vzdáleností
Vydání: Předpoklad standardních vzdáleností bez zohlednění instalačních tolerancí, bobtnání materiálu nebo pohybu vodičů za poruchových podmínek.
Řešení: Navrhujte s rezervou – specifikujte vzdálenosti o 20 % větší než minimální požadavky; ověřte fyzickou kontrolou během montáže prototypu.
Nedostatek 5: Nekompatibilita formy oddělení
Vydání: Specifikace vysokých forem oddělení (Forma 4) bez zohlednění tepelného dopadu rozdělení do oddílů.
Řešení: Vyhodnoťte požadavky na řízení teploty v rané fázi; specifikujte větrání nebo chlazení pro sestavy Formy 3 a 4; zvažte ventilace elektrického panelu strategie.
Krátká sekce FAQ
Otázka: Jaký je rozdíl mezi normou IEC 61439 a starou normou IEC 60439?
Odpověď: Norma IEC 61439 nahradila normu IEC 60439 v roce 2009 a eliminuje rozdíl mezi typově zkoušenými rozváděči (TTA) a částečně typově zkoušenými rozváděči (PTTA). Podle normy IEC 61439 musí všechny rozváděče splňovat stejné bezpečnostní požadavky bez ohledu na metodu ověření (zkoušení, výpočet nebo konstrukční pravidla). Nová norma také zavádí jasnější rozdělení odpovědnosti mezi původní výrobce a výrobce rozváděčů a zavádí koncept jmenovitého koeficientu různorodosti (RDF) pro realistické výpočty zatížení.
Otázka: Mohu použít normu IEC 61439 pro návrh stejnosměrných rozváděčů?
Odpověď: Ano, norma IEC 61439-1:2020 výslovně zahrnuje požadavky pro stejnosměrné aplikace do 1500 V DC. Stejnosměrný proud však přináší jedinečné výzvy, včetně nepřetržitého obloukového výboje během poruch (žádný přirozený průchod proudu nulou), vyššího nárůstu teploty v důsledku absence redistribuce skin efektu a odlišných požadavků na povrchovou cestu. Pro stejnosměrné aplikace věnujte zvláštní pozornost DC jistič výběru, konstrukci zhášecí komory a úvahám o polaritě.
Otázka: Jak určím správný jmenovitý koeficient různorodosti (RDF) pro svůj rozváděč?
Odpověď: RDF závisí na počtu výstupních obvodů a typu aplikace. Norma IEC 61439-1 poskytuje referenční hodnoty: 1,0 pro přívodní obvody; 0,9 pro 2–3 výstupní obvody; 0,8 pro 4–5 obvodů; 0,7 pro 6–9 obvodů; a 0,6 pro 10+ obvodů. Rozvodné desky (DBO) podle normy IEC 61439-3 používají různá kritéria založená na různorodosti připojeného zatížení. Vždy zdokumentujte základ pro výběr RDF v technické dokumentaci.
Otázka: Je pro shodu s normou IEC 61439 vyžadována certifikace třetí stranou?
Odpověď: Ne, norma IEC 61439 nevyžaduje certifikaci třetí stranou. Norma funguje na principu vlastní certifikace výrobcem rozváděče, který přebírá odpovědnost za shodu. Mnoho specifikací (zejména v ropném a plynárenském průmyslu, datových centrech a kritické infrastruktuře) však vyžaduje ověření třetí stranou prostřednictvím orgánů, jako jsou UL, IECEx nebo notifikované osoby pro označení CE. I když to není povinné, certifikace třetí stranou poskytuje nezávislé ověření tvrzení o shodě.
Otázka: Jaké kusové zkoušky musí být provedeny na každém rozváděči podle normy IEC 61439?
Odpověď: Každý rozváděč musí před odesláním projít kusovou zkouškou: zkouška izolace (dielektrická pevnost 1 kV AC nebo 1,5 kV DC po dobu 1 sekundy); kontinuita ochranných obvodů (maximálně 0,05 Ω mezi krytem a zemnicí svorkou); kontrola zapojení a instalace komponent; a ověření mechanické funkčnosti (spínače, jističe, blokování). Výsledky zkoušek musí být zaznamenány a uchovávány v technické dokumentaci.
Otázka: Jak norma IEC 61439 řeší nebezpečí obloukového výboje?
Odpověď: I když norma IEC 61439 konkrétně nenařizuje zkoušení odolnosti proti obloukovému výboji (viz IEC TR 61641), formy vnitřního oddělení (Forma 2b až 4b) poskytují stupně odolnosti proti obloukovému výboji. Forma 4b nabízí nejvyšší ochranu s kompletním rozdělením do oddílů. Pro aplikace vyžadující ověřenou odolnost proti obloukovému výboji (jako je ropný a plynárenský průmysl) specifikujte shodu s normami IEC 61439 a IEC TR 61641, která poskytuje zkušební metody pro klasifikaci vnitřního oblouku (IAC).
Závěr: Inženýrská excelence prostřednictvím dodržování norem
Norma IEC 61439 představuje vyspělý a komplexní rámec pro návrh nízkonapěťových rozváděčů, který vyvažuje bezpečnostní přísnost s inženýrskou praktičností. Poskytnutím několika cest ověření – zkoušení, výpočet a konstrukční pravidla – norma vyhovuje různorodým potřebám výrobců panelů na zakázku i masových výrobců a zároveň zachovává konzistentní bezpečnostní kritéria.
Pro elektroinženýry a odborníky na nákup není pochopení normy IEC 61439 pouze o zaškrtávání políček shody. Požadavky normy na řízení teploty, odolnost proti zkratu a vnitřní oddělení přímo ovlivňují spolehlivost zařízení, životnost a bezpečnost personálu. Správné použití jmenovitého koeficientu různorodosti může přinést významné úspory nákladů bez ohrožení výkonu, zatímco správná specifikace forem oddělení zajišťuje odpovídající ochranu pro dané aplikační prostředí.
Jak se rozváděče stávají stále sofistikovanějšími – integrace inteligentní monitorování, přepěťová ochrana, a rozhraní pro obnovitelné zdroje energie – základní požadavky normy IEC 61439 zůstávají zásadní. Rámec pro ověřování návrhu, vymezení odpovědnosti a výkonnostní kritéria normy poskytují technický základ, na kterém jsou postaveny moderní systémy distribuce elektřiny.
Pro výrobce B2B, jako je VIOX Electric, je shoda s normou IEC 61439 jak požadavkem pro přístup na trh, tak konkurenční výhodou. Rozváděče navržené a ověřené podle této normy prokazují inženýrskou přísnost, závazek k bezpečnosti a připravenost na globální trh – vlastnosti, které odborníci na nákup upřednostňují při výběru partnerů pro projekty kritické infrastruktury.
Technická reference: Tato příručka je založena na normě IEC 61439-1:2020 “Nízkonapěťové rozváděče a řídicí přístroje – Část 1: Obecná pravidla” a souvisejících částech specifických pro daný produkt. Pro úplné požadavky na shodu vždy konzultujte úplné znění normy a platné národní odchylky. Jako výrobce zařízení pro elektrickou ochranu B2B poskytuje společnost VIOX Electric komponenty vyhovující normě IEC 61439 a technickou podporu pro výrobce rozváděčů po celém světě.
