Průvodce dimenzováním jističů pro nabíječky elektromobilů: Výpočty pro 7 kW a 22 kW | VIOX

Proč nabíječky EV nejsou jako ostatní spotřebiče

Když instalatéři přecházejí z tradičních rezidenčních prací na infrastrukturu nabíjení EV, jeden zásadní rozdíl je okamžitě zřejmý: jističe musí být dimenzovány odlišně pro trvalé zatížení. Na rozdíl od myčky nádobí, která se zapíná a vypíná, nebo sušičky, která běží hodinu, nabíječky elektrických vozidel pracují s trvale vysokým proudem po dobu 3-8 hodin nepřetržitě – což je řadí do jedinečné kategorie, která vyžaduje specializované dimenzování ochrany.

Podle obou NEC (National Electrical Code) Článek 625 a IEC 60364-7-722 norem, jakékoli zatížení, u kterého se očekává, že bude běžet tři hodiny nebo déle, se kvalifikuje jako “trvalé zatížení”. Tato klasifikace spouští povinné požadavky na snížení jmenovitého výkonu, které mnoho instalatérů zpočátku přehlíží. Základní pravidlo je přímočaré, ale nelze o něm vyjednávat:

Minimální jmenovitý proud jističe = Proud nabíječky × 1,25

Tento faktor 1,25 zohledňuje akumulaci tepla v kontaktech jističe, přípojnicích a koncovkách. Když proud teče nepřetržitě, teplo se v elektrických spojeních hromadí rychleji, než se může rozptýlit. Standardní jističe dimenzované na 80 % své jmenovité kapacity pro trvalý provoz vyžadují tuto bezpečnostní rezervu, aby se zabránilo rušivému vypínání a předčasné degradaci součástí.

Zvažte rozdíl v tepelném profilu: 30A elektrická sušička může odebírat plný proud po dobu 45 minut, poté běží naprázdno, což umožňuje kontaktům jističe vychladnout. 32A nabíječka EV udržuje odběr 32A po dobu pěti po sobě jdoucích hodin během nočního nabíjení. Tento trvalý tepelný stres je důvodem, proč sladění ampéráže jističe s ampéráží nabíječky je nejčastější – a nebezpečná – chyba dimenzování.

Prozkoumejme praktické použití s konkrétními příklady:

7kW Jednofázový výpočet:

• Výkon: 7 000 W
• Napětí: 230 V (IEC) nebo 240 V (NEC)
• Proud nabíječky: 7 000 W ÷ 230 V = 30,4 A
• Faktor trvalého zatížení: 30,4 A × 1,25 = 38 A
• Další standardní velikost jističe: 40A ✓

22kW Třífázový výpočet:

• Výkon: 22 000 W
• Napětí: 400 V třífázové (IEC)
• Proud na fázi: 22 000 W ÷ (√3 × 400 V) = 31,7 A
• Faktor trvalého zatížení: 31,7 A × 1,25 = 39,6 A
• Další standardní velikost jističe: 40 A na pól ✓

Všimněte si, že navzdory trojnásobnému rozdílu výkonu mezi 7kW a 22kW nabíječkami, obě vyžadují 40A jističe – klíčový rozdíl spočívá v počtu pólů (2P vs 3P/4P) spíše než v samotném jmenovitém proudu. Tento neintuitivní výsledek pramení ze schopnosti třífázového napájení rozložit proud mezi více vodičů.

7kW nabíječky EV: Rezidenční standard

Technické specifikace

Úroveň nabíjení 7 kW představuje globální ideální řešení pro domácí instalace, které nabízí možnost plného nabití většiny osobních EV přes noc a zároveň funguje v rámci standardní rezidenční elektrické infrastruktury. Technické parametry jsou:

• Napětí: 230 V jednofázové (trhy IEC) / 240 V (trhy NEC)
• Odběr proudu nabíječky: 30,4 A (při 230 V) nebo 29,2 A (při 240 V)
• Použitý faktor 1,25: Minimální kapacita obvodu 38 A
• Doporučený jistič: 40 A (NE 32 A)
• Typická rychlost nabíjení: 25-30 mil dojezdu za hodinu

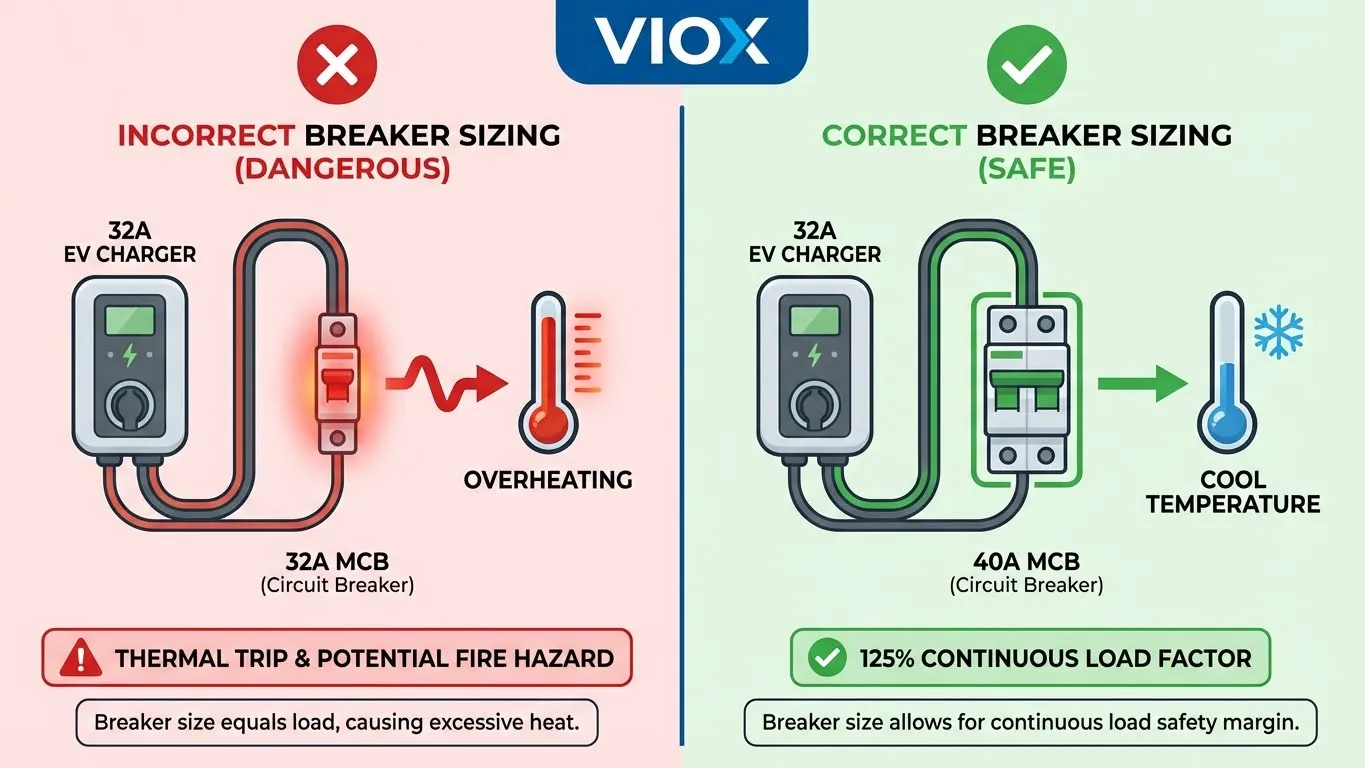

Proč 40 A, ne 32 A?

Trvalý mýtus, že “32A nabíječka potřebuje 32A jistič”, pramení ze záměny provozního proudu s požadavkem na ochranu obvodu. Zde je to, co se ve skutečnosti děje uvnitř jističe během trvalého nabíjení EV:

Kaskáda tepelné akumulace:

1. Proud protéká bimetalovým páskem nebo elektronickým senzorem jističe
2. Odporové zahřívání nastává v kontaktních bodech a koncovkách
3. Teplo se rozptyluje do okolního vzduchu a krytu
4. Při 80% zatížení (trvalé zatížení) se tvorba tepla rovná rozptylu – rovnováha
5. Při 100% zatížení se teplo hromadí rychleji, než se rozptyluje – riziko tepelného přetížení

Miniaturní jističe VIOX obsahují technologii kontaktů ze slitiny stříbra která snižuje kontaktní odpor o 15-20 % ve srovnání se standardními mosaznými kontakty. To se promítá do nižších provozních teplot a prodloužené životnosti v aplikacích s trvalým provozem, jako je nabíjení EV. Nicméně, i s vynikajícími materiály, pravidlo dimenzování 1,25 zůstává povinné pro dodržování předpisů a platnost záruky.

Když instalatéři vyberou 32A jistič pro 32A nabíječku, provozují jistič na 100 % jeho jmenovité kapacity nepřetržitě. Většina jističů vypne během 60-90 minut za těchto podmínek – ne kvůli nadproudu, ale kvůli aktivaci tepelné ochrany proti přetížení. Zprávy z terénu trvale ukazují, že 32A jističe v 7kW instalacích selhávají během 18-24 měsíců v důsledku tepelné únavy.

Možnosti konfigurace pólu

Výběr mezi konfiguracemi 1P+N a 2P závisí na uzemnění systému a místních požadavcích:

1P+N MCB (s ochranou neutrálu):

• Vhodné pro uzemňovací systémy TN-S a TN-C-S
• Chrání jak fázové, tak nulové vodiče
• Požadováno ve Velké Británii (BS 7671) a na mnoha trzích IEC
• Zajišťuje izolaci obou vodičů vedoucích proud během údržby

2P MCB (ochrana mezi fázemi):

• Standard v instalacích NEC se samostatným zemnicím vodičem
• Chrání L1 a L2 v 240V systémech s dělenou fází
• Nižší cena než 1P+N díky zjednodušenému spínání neutrálu
• Běžné v severoamerických domovních rozvaděčích

Pro informace o výběru vhodného typu MCB pro vaši aplikaci si prohlédněte naše kompletního průvodce výběrem miniaturních jističů. Nezapomeňte, že nabíječky EV vyžadují jak nadproudovou ochranu (MCB), tak ochranu proti zemnímu úniku (RCD)—pochopení rozdílu mezi RCD a MCB je zásadní pro instalace v souladu s předpisy.

Průvodce dimenzováním vodičů

Dimenzování jističe je pouze polovina rovnice – dimenzování vodiče musí odpovídat jmenovitému proudu jističe a zároveň zohledňovat úbytek napětí:

Standardní 7kW instalace (≤20m běh):

• Měď: 6mm² (ekvivalent 10 AWG)
• Proudová zatížitelnost: 41A (upevněno přímo, metoda C)
• Úbytek napětí: <1,5% při 30,4A na 20m
• Cena: Střední

Budoucí 7kW instalace (možnost upgradu na 11kW):

• Měď: 10mm² (ekvivalent 8 AWG)
• Proudová zatížitelnost: 57A (upevněno přímo, metoda C)
• Umožňuje budoucí nabíječku 48A (11kW) bez nutnosti nové kabeláže
• Úbytek napětí: <1% při 30,4A na 30m
• Cena: +30% materiál, ale eliminuje budoucí náklady na práci spojenou s novou kabeláží

Instalace s dlouhým vedením (>20m):

• Úbytek napětí se stává dominantním faktorem
• Použijte minimálně měď 10mm²
• Zvažte 16mm² pro vedení přesahující 40m
• Alternativně přemístěte distribuční panel blíže k nabíjecímu bodu

Pokud vaše instalace vyžaduje vyhodnocení stávající kapacity panelu, nahlédněte do našeho průvodce upgradem 100A panelů pro nabíječky EV, který zahrnuje pracovní listy pro výpočet zatížení a rozhodovací stromy pro dimenzování panelů.

22kW EV nabíječky: Komerční a vysoce výkonné aplikace

Technické specifikace

Úroveň 22kW slouží komerčním vozovým parkům, nabíjecím stanicím na pracovištích a špičkovým rezidenčním instalacím, kde záleží na rychlém obratu. Na rozdíl od 7kW nabíječek, které fungují v rámci jednofázové infrastruktury, vyžadují 22kW instalace třífázové napájení – kritický požadavek na infrastrukturu, který omezuje nasazení především na komerční a průmyslové prostředí.

• Napětí: 400V třífázové (trhy IEC) / 208V třífázové (komerční NEC)
• Proud na fázi: 31,7A při 400V nebo 61A při 208V
• Použitý faktor 1,25: 39,6A minimum (400V systém)
• Doporučený jistič: 40A 3P nebo 4P
• Typická rychlost nabíjení: 75-90 mil dojezdu za hodinu

Zásadní rozdíl v proudu mezi 400V a 208V systémy ilustruje, proč nízkonapěťové třífázové instalace (běžné ve starších severoamerických komerčních budovách) bojují s infrastrukturou pro nabíjení EV. 208V systém vyžaduje téměř dvojnásobný proud pro stejný výkon, což vyžaduje silnější vodiče a větší jističe – což často činí modernizace ekonomicky neúnosnými.

Výhoda třífázového napájení

Třífázová distribuce energie nabízí zásadní výhody pro vysoce výkonné nabíjení EV:

Distribuce proudu:

• Jednofázový ekvivalent 22kW: Vyžadoval by ~95A při 230V (nepraktické)
• Třífázový 22kW: Pouze 31,7A na fázi při 400V
• Každý vodič přenáší jednu třetinu zátěže
• Neutrální proud se v symetrických systémech blíží nule

Efektivita infrastruktury:

• Nižší proud na vodič znamená menší požadavky na průřez vodiče
• Snížené ztráty I²R v distribučním systému
• Lepší využití kapacity transformátoru
• Umožňuje více 22kW nabíječek z jednoho třífázového panelu

Praktická omezení:

• Standardní rezidenční přípojka: Pouze jednofázová (většina trhů)
• Malé komerční provozy: Mohou mít třífázovou přípojku, jednofázovou distribuci
• Průmyslové/velké komerční provozy: Plná třífázová distribuce do podružných rozvaděčů
• Špičkové rezidenční provozy: Třífázové napájení dostupné na některých evropských trzích, vzácné v Severní Americe

Pro elektrikáře zvyklé na jednofázovou práci je koncepční posun významný: už nepřemýšlíte o “fázi a neutrálu”, ale spíše o L1, L2, L3 a neutrálu, přičemž proud teče mezi fázemi spíše než z fáze do neutrálu.

Proč 22kW není vždy 63A

Trvalá chyba v dimenzování pramení z nesprávného použití rezidenční logiky “32A nabíječka = 40A jistič” na třífázové instalace. Zmatek obvykle následuje toto chybné uvažování:

❌ Nesprávná logika:
“7kW jednofázová nabíječka odebírá 30A a potřebuje 40A jistič, takže 22kW nabíječka (3× výkon) potřebuje 3× jistič: 120A nebo alespoň 100A.”

✓ Správná analýza:

• 22 000 W ÷ (√3 × 400 V) = 31,7 A na fázi
• 31,7 A × 1,25 = 39,6 A
• Nejbližší standardní velikost: 40A jistič

Matematika je jednoznačná: Třífázové instalace o výkonu 22 kW vyžadují 40A jističe, nikoli 63A. Velikost 63A se objevuje ve specifikacích za specifických podmínek:

Kdy je 63A vhodný:

• Kabelové trasy přesahující 50 metrů s výrazným úbytkem napětí
• Okolní teploty trvale nad 40 °C (104 °F)
• Budoucí rozšíření na kapacitu 44 kW (duální nabíječka)
• Integrace se systémy řízení zátěže budovy vyžadující rezervu
• Soulad s regionálními předpisy vyžadujícími faktory 150% nebo 160% (některé německé normy)

Kdy je 63A nehospodárný:

• Standardní 22kW instalace, délka kabelu <30 m, mírné klima
• Vytváří problémy se selektivitou s nadřazenými 80A nebo 100A hlavními jističi
• Zvyšuje klasifikaci nebezpečí obloukového výboje
• Vyšší materiálové náklady bez bezpečnostního přínosu

Pro instalace vyžadující robustnost a nastavitelnost lisovaných jističů se obraťte na naši Technickou příručku MCCB. Jak je popsáno v našem Srovnání jističů pro rezidenční a průmyslové použití, volba mezi MCB a MCCB zahrnuje analýzu pracovního cyklu, podmínek prostředí a požadavků na integraci spíše než jednoduché prahové hodnoty výkonu.

Rozhodovací bod MCB vs MCCB

Pro standardní 22kW instalace, Je MCB dostačující a nákladově efektivní. Rozhodnutí o upgradu na MCCB by mělo být motivováno specifickými technickými požadavky:

Upgrade na MCCB, když:

1. Více nabíječek na sdílené infrastruktuře
   • Nasazení 3+ nabíječek z jednoho rozvaděče
   • Potřeba nastavitelných vypínacích charakteristik pro koordinaci s řízením zátěže
   • Výhoda elektronických vypínacích jednotek s komunikačními protokoly
2. Drsné podmínky prostředí
   • Venkovní instalace v extrémních klimatických podmínkách (-40 °C až +70 °C)
   • Pobřežní prostředí s expozicí slanému postřiku
   • Průmyslové prostředí s vibracemi, prachem nebo chemickou expozicí
   • Skříně MCCB nabízejí vynikající krytí IP (IP65/IP67 vs typické IP20 u MCB)
3. Integrace se systémem řízení budovy
   • Zařízení se stávající infrastrukturou SCADA nebo BAS
   • Komunikace Modbus RTU/TCP pro monitorování energie
   • Možnost vzdáleného vypnutí pro programy odezvy na poptávku
   • Redukce obloukového výboje prostřednictvím zónově selektivního blokování

Zůstaňte u MCB, když:

• Instalace jedné nebo dvou nabíječek
• Kontrolované vnitřní prostředí
• Standardní rezidenční nebo lehké komerční aplikace
• Optimalizace nákladů je prioritou
• Údržbářský personál nemá školení pro nastavení MCCB

Jističe VIOX MCB Zahrnují stejné Termomagnetické principy fungování Jako naše MCCB Řada, s vypínacími charakteristikami testovanými podle norem IEC 60898-1 pro konzistentní výkon. Jmenovitá vypínací schopnost (10 kA pro rezidenční MCB, až 25 kA pro průmyslové MCB) překračuje typické požadavky na instalaci nabíjení EV.

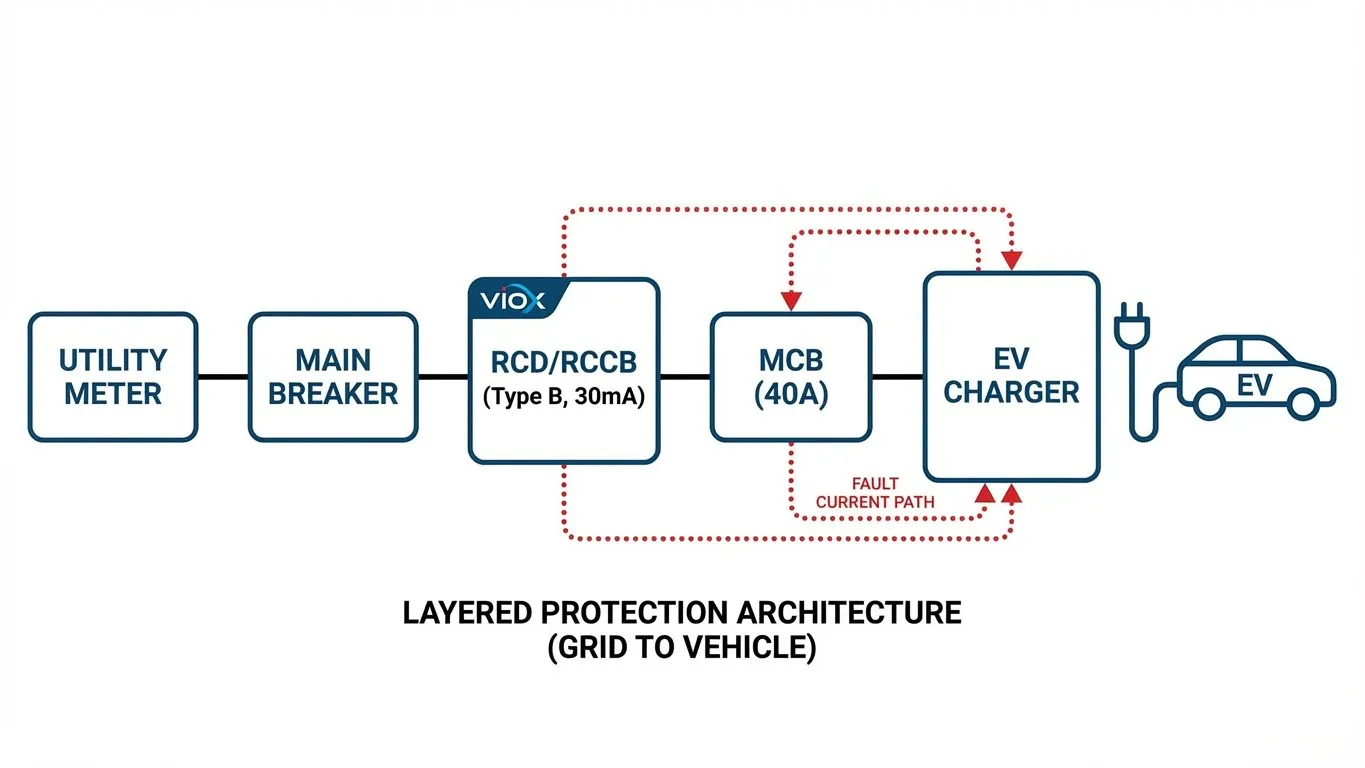

Kromě nadproudu: Proč jsou RCD nezbytné

Miniaturní jističe a lisované jističe chrání proti nadproud (přetížení a zkratu). Monitorují velikost proudu a přeruší obvod, když jsou překročeny prahové hodnoty. Nicméně poskytují nulovou ochranu proti nejnebezpečnějšímu scénáři poruchy při nabíjení EV: zemním svodovým proudům, které mohou způsobit úraz elektrickým proudem, aniž by kdy došlo k vypnutí MCB.

Co MCB nedetekují:

• Svodový proud přes poškozenou izolaci do země
• Poruchové proudy pod prahovou hodnotou magnetického vypnutí (typicky 5-10× jmenovitý proud)
• DC poruchové proudy (běžné v systémech nabíjení EV)
• Zemní spojení v šasi vozidla nebo nabíjecím kabelu

Zde nastupují Proudové chrániče (RCD) se stávají povinnými. RCD neustále monitorují proudovou bilanci mezi fázovým a nulovým vodičem. Jakákoli nerovnováha přesahující 30 mA (IΔn = 30 mA pro ochranu osob) indikuje únik proudu do země – potenciálně přes osobu – a spouští okamžité odpojení do 30 ms.

Specifické požadavky na RCD pro elektromobily:

Elektrická vozidla zavádějí DC poruchový proud komplikace, které standardní RCD typu A nedokážou detekovat. Moderní elektromobily používají usměrňovače v palubních nabíječkách a DC poruchy mohou nasytit magnetické jádro RCD typu A, čímž se stanou neúčinnými.

RCD typu A: Detekuje pouze AC poruchové proudy

• Vhodné pro tradiční spotřebiče
• ⚠️ Nedostatečné pro nabíjení elektromobilů
• Může selhat při vybavení za podmínek DC poruchy

RCD typu B: Detekuje AC a DC poruchové proudy

• Požadováno pro nabíjení elektromobilů dle IEC 61851-1
• Detekuje hladký DC (práh 6 mA) a pulzující DC
• Výrazně vyšší cena než typ A (3-5× vyšší cenové rozpětí)
• ✓ Doporučeno pro všechny instalace elektromobilů

RCD typu F: Vylepšený typ A s frekvenční odezvou 1 kHz

• Vhodné pro VFD a zařízení poháněná invertorem
• ⚠️ Nedostatečné pro nabíjení elektromobilů (žádná detekce DC)

Pro podrobné srovnání typů RCD speciálně pro aplikace elektromobilů, včetně analýzy nákladů a přínosů a alternativních řešení, jako je monitorování RDC-DD, viz naše komplexní Průvodce RCCB typu B vs. typu F vs. typu EV.

Kombinovaná ochranná řešení

RCBO (jistič s proudovým chráničem a nadproudovou ochranou) integrují funkčnost RCD a MCB v jediném modulu DIN lišty a nabízejí několik výhod pro instalace nabíjení elektromobilů:

Klady:

• Efektivita využití prostoru: Zabírá 2-4 moduly DIN lišty vs. 4-6 pro samostatné RCD+MCB
• Zjednodušené zapojení: Jediné zařízení, méně propojení
• Selektivní ochrana: Porucha na okruhu EV nespustí ostatní zátěže
• Snížená kongesce panelu: Kritické pro modernizace v těsných skříních

Nevýhody:

• Vyšší jednotková cena: 2-3× kombinovaná cena samostatných RCD a MCB
• Všechno nebo nic: Zemní porucha a nadproud odpojí stejný obvod
• Omezená dostupnost: RCBO typu B jsou speciální položky s delšími dodacími lhůtami
• Složitost údržby: Selhání jediného zařízení deaktivuje obě ochrany

Pro instalace s více nabíječkami (nabíjení na pracovišti, vozové parky), sdílená topologie RCD se často ukazuje jako ekonomičtější: jeden RCD typu B chrání více obvodů nabíječky chráněných MCB. Tento přístup koncentruje drahou detekci DC poruchy do jediného zařízení proti proudu a zároveň zachovává selektivní nadproudovou ochranu. Viz náš Průvodce RCBO vs. AFDD pro alternativní architektury ochrany.

Osvědčené postupy instalace z terénu

Posouzení kapacity panelu

Před specifikací velikostí jističů ověřte, zda stávající elektrická přípojka unese dodatečné zatížení. Většina rezidenčních přípojek spadá do dvou kategorií:

Přípojka 100 A (běžná u konstrukcí před rokem 2000):

• Celkový dostupný výkon: 100 A × 240 V = 24 kW
• Trvalé bezpečné zatížení (pravidlo 80%): 19,2 kW
• Typické stávající zatížení: 12-15 kW (HVAC, spotřebiče, osvětlení)
• Zbývající kapacita: ~4-7 kW
• Verdikt: Hraniční pro nabíječku 7 kW, doporučena modernizace panelu

Přípojka 200 A (standardní moderní rezidenční):

• Celkový dostupný výkon: 200 A × 240 V = 48 kW
• Trvalé bezpečné zatížení: 38,4 kW
• Typické stávající zatížení: 15-20 kW
• Zbývající kapacita: ~18-23 kW
• Verdikt: Dostatečné pro nabíječku 7 kW, případně 11 kW s řízením zátěže

Metoda výpočtu zatížení (NEC článek 220 / IEC 60364-3):

1. Výpočet celkového osvětlení a zatížení zásuvek (3 VA/ft² nebo 33 VA/m²)
2. Přidání spotřebičů podle štítkových hodnot
3. Aplikace redukčních koeficientů podle tabulek norem
4. Přidání nabíječky EV při 125 % trvalého jmenovitého výkonu (nabíječka 7 kW = minimálně 8,75 kW)
5. Porovnání celkového vypočteného zatížení s jmenovitým proudem jističe

Pokud vypočtené zatížení překročí 80 % kapacity jističe, možnosti zahrnují:

• Zvýšení kapacity jističe (200 A nebo 400 A)
• Systém řízení zátěže (sekvenční nabíjení)
• Snížení výkonu nabíječky (22 kW → 11 kW → 7 kW)

Pro úvahy o modernizaci rozvaděče v obytných budovách specifické pro nabíjení EV, náš Průvodce modernizací rozvaděče 100A pro nabíječku EV poskytuje rozhodovací stromy a analýzu nákladů a přínosů.

Snížení jmenovitého proudu v závislosti na okolní teplotě

Standardní jmenovité hodnoty jističů předpokládají okolní teplotu 30 °C (86 °F). Instalace překračující tuto základní hodnotu vyžadují snížení jmenovitého proudu, aby se zabránilo tepelnému vypnutí:

Redukční faktory IEC 60898-1:

• 30 °C (86 °F): 1,0 (žádné snížení)
• 40 °C (104 °F): 0,91 (vynásobte jmenovitý proud jističe 0,91)
• 50 °C (122 °F): 0,82
• 60 °C (140 °F): 0,71

Scénáře z reálného světa:

Venkovní nabíječka v arizonském létě:

• Okolní teplota: 45 °C (113 °F)
• Redukční faktor: ~0,86
• Efektivní jmenovitý proud jističe 40 A: 40 A × 0,86 = 34,4 A
• Odběr nabíječky 7 kW: 30,4 A
• Bezpečnostní rezerva: Dostatečná, ale minimální – zvažte jistič 50 A

Uzavřený rozvaděč, přímé sluneční světlo:

• Vnitřek rozvaděče může dosáhnout 55 °C (131 °F)
• Redukční faktor: ~0,76
• Efektivní jmenovitý proud jističe 40 A: 40 A × 0,76 = 30,4 A
• Odběr nabíječky 7 kW: 30,4 A
• Bezpečnostní rezerva: Nulová – povinná modernizace na 50 A

Klimatizovaná vnitřní instalace:

• Konstantní 22 °C (72 °F)
• Redukční faktor: 1,05 (mírné zvýšení)
• Platí standardní dimenzování

Jističe VIOX využívají kontakty ze slitiny stříbra a wolframu s vynikající tepelnou vodivostí (410 W/m·K vs 385 W/m·K pro čistou měď). To snižuje nárůst teploty kontaktu o 8-12 °C při trvalém zatížení, což účinně poskytuje vestavěnou tepelnou rezervu. Pro zajištění shody je však stále nutné použít redukční faktory požadované normou.

Utahovací moment svorek: Skryté místo selhání

Analýza selhání v terénu odhaluje, že nesprávný utahovací moment svorek představuje 30-40 % předčasných selhání jističů v instalacích nabíjení EV – více než kterýkoli jiný jednotlivý faktor. Následky se stupňují:

Nedostatečné utažení (nejčastější chyba):

1. Vysoký kontaktní odpor na rozhraní svorky
2. Lokalizované zahřívání (ztráty I²R)
3. Oxidace měděných povrchů
4. Další zvýšení odporu (pozitivní zpětná vazba)
5. Tepelné poškození krytu jističe nebo přípojnice
6. Katastrofické selhání nebo riziko požáru

Nadměrné utažení:

1. Praskání krytu svorkovnice (běžné u polykarbonátových krytů)
2. Stržení závitů v mosazných svorkách
3. Deformace vodiče způsobující budoucí uvolnění
4. Okamžité selhání nebo latentní vada

Specifikace utahovacího momentu svorek VIOX:

Jmenovitý proud jističe	Utahovací moment svorek	Průřez vodiče
MCB 16-25 A	2,0 N·m	2,5-10 mm²
MCB 32-63 A	2,5 N-m	6-16 mm²
80-125A MCB	3,5 N-m	10-35mm²

Instalační protokol:

1. Odizolujte vodič na přesnou délku uvedenou na štítku jističe (obvykle 12 mm)
2. Zasuňte vodič úplně do svorky až na doraz vodiče
3. Postupně dotahujte moment pomocí kalibrovaného šroubováku
4. Ověřte moment pomocí momentového šroubováku nebo momentového klíče
5. Proveďte vizuální kontrolu – nesmí být viditelné poškození pramene vodiče
6. Znovu zkontrolujte moment po 10 minutách (měď mírně teče za studena)

Zajištění instalace do budoucna

Rychlý vývoj trhu s elektromobily způsobuje, že dnešní “dostatečná” instalace je zítřejším úzkým hrdlem. Prozíraví instalatéři začleňují tyto strategie zajištění do budoucna:

Dimenzování kabelů pro možnost upgradu:

• Instalace 10mm² mědi pro 7kW nabíječku umožňuje budoucí upgrade na 11kW bez nutnosti nové kabeláže
• 16mm² pojme skok na 22kW (pokud bude k dispozici třífázové napájení)
• Dimenzování trubek: Minimálně 32 mm (1,25″) pro třívodičové + zem
• Zatahovací lanka: Vždy instalujte pro budoucí výměnu vodiče

Plánování prostoru panelu:

• Vyhraďte si vedlejší prostor na DIN liště pro druhý nabíjecí okruh
• Specifikujte rozvodné panely s 30-40% rezervní kapacitou
• Dokumentujte výpočty zatížení za předpokladu budoucích rozšíření
• Zvažte panely s dělenou sběrnicí oddělující okruhy EV od domovních zátěží

Integrace inteligentního jističe:

• Schopnost monitorování energie (měření kWh na okruh)
• Vzdálené vypnutí/reset pro programy reakce na poptávku
• Integrace se systémy řízení energie domácnosti (HEMS)
• Komunikační protokoly: Modbus RTU, KNX nebo proprietární

Dodatečné náklady na předimenzované vodiče (6mm² → 10mm²) jsou o 30-40% vyšší náklady na materiál, ale eliminují 100% nákladů na práci při nové kabeláži pro budoucí upgrady – přesvědčivá návratnost investic pro instalace s očekávanou životností 10+ let.

Rychlá reference: Dimenzování jističe 7kW vs 22kW

Specifikace	7kW Jednofázové	22kW Třífázové
Napájecí napětí	230V (IEC) / 240V (NEC)	400V 3-fázové (IEC) / 208V 3-fázové (NEC)
Proudový odběr nabíječky	30,4A (230V) / 29,2A (240V)	31,7A na fázi (400V) / 61A na fázi (208V)
Faktor trvalého zatížení	× 1,25 (pravidlo 125%)	× 1,25 (pravidlo 125%)
Vypočtené minimum	38 A	39,6A na fázi
Doporučená velikost jističe	40A	40A
Požadovaný počet pólů jističe	2P (NEC) / 1P+N (IEC)	3P nebo 4P (s neutrálem)
Doporučený typ RCD	Typ B, 30mA	Typ B, 30mA
Typický průřez vodiče (měď)	6mm² (≤20m) / 10mm² (pro budoucnost)	10mm² nebo 16mm² na fázi
Typický průřez vodiče (hliník)	10mm² (≤20m) / 16mm² (pro budoucnost)	16mm² nebo 25mm² na fázi
Doba instalace (hodiny)	3-5 hodin	6-10 hodin
Přibližné náklady na materiál	200-400 Kč (MCB+RCD+vodič)	500-900 Kč (3P MCB+RCD typu B+vodič)
Primární aplikace	Rezidenční noční nabíjení	Komerční/flotilové rychlé otočení
Běžné body selhání	Nedotažené svorky, poddimenzovaný jistič (32A), chybějící RCD	Fázová nevyváženost, nesprávné dimenzování jističe (63A), pokles napětí

5 Nákladných chyb při dimenzování jističe

1. Přizpůsobení jističe ampéráži nabíječky

Chyba: Instalace 32A jističe pro 32A (7kW) nabíječku nebo výběr velikosti jističe pouze na základě jmenovitého proudu nabíječky bez použití koeficientů trvalého zatížení.

Proč je to špatně: Ignoruje to zásadní rozdíl mezi přerušovaným a trvalým zatížením. 32A jistič pracující trvale při 32A bude vykazovat tepelnou akumulaci v kontaktech a bimetalovém pásku, což povede k rušivému vypínání během 60-90 minut. Jistič je navržen tak, aby přenášel svůj jmenovitý proud při 80% zatěžovacím cyklu – trvalé nabíjení EV tuto podmínku porušuje.

Důsledek: Předčasné selhání jističe (životnost 18-24 měsíců vs. očekávaná životnost 10+ let), tepelné poškození přípojnic rozvaděče, potenciální riziko požáru z přehřátých spojů a frustrovaní zákazníci zažívající náhodné přerušení nabíjení. Náklady na výměnu v terénu jsou 3-5× vyšší než počáteční instalace kvůli výjezdům a záručním reklamacím.

2. Ignorování koeficientu trvalého zatížení

Chyba: Výpočet požadované velikosti jističe pomocí proudového odběru nabíječky bez vynásobení 1,25, což vede k poddimenzovaným ochranným zařízením, která splňují okamžitou proudovou poptávku, ale postrádají tepelnou rezervu.

Proč je to špatně: Jak NEC článek 625.41, tak IEC 60364-7-722 výslovně vyžadují dimenzování 125% pro zařízení pro nabíjení EV, protože zátěž pracuje trvale (>3 hodiny). Nejedná se o bezpečnostní rezervu – je to povinný redukční faktor založený na tepelném testování jističů při trvalém zatížení. Přeskočení tohoto kroku porušuje elektrické předpisy a vytváří skrytá tepelná rizika.

Důsledek: Neúspěšné elektrické inspekce, zrušené záruky na zařízení (většina výrobců nabíječek EV specifikuje minimální velikosti jističů v instalačních příručkách) a zvýšená pojistná odpovědnost. Kritičtější je, že spoje pracující na tepelných limitech se rychleji znehodnocují a vytvářejí vysoké impedance, které se projevují jako občasné poruchy – nejobtížnější typ k diagnostice.

3. Předimenzování “Jen pro jistotu”

Chyba: Instalace 63A nebo 80A jističe pro 7kW nabíječku “aby se zabránilo jakékoli možnosti vypnutí”, s odůvodněním, že větší je vždy bezpečnější a poskytuje budoucí rozšiřovací kapacitu.

Proč je to špatně: Předimenzované jističe vytvářejí dva vážné problémy. Za prvé, porušují selektivní koordinace—pokud dojde k poruše v nabíječce, předimenzovaný jistič nemusí vypnout dříve, než to udělá hlavní jistič rozvaděče, což způsobí výpadek celého rozvaděče namísto izolovaného vypnutí obvodu. Za druhé, větší jističe umožňují vyšší poruchové proudy, což zvyšuje energii obloukového výboje a vyžaduje dražší OOP pro údržbářské práce.

Důsledek: Zvýšené požadavky na označování nebezpečí obloukového výboje (NFPA 70E), vyšší pojistné pro komerční instalace a potenciální odpovědnost, pokud jistič neposkytuje adekvátní ochranu zařízení, protože vypínací bod překračuje jmenovitou zkratovou odolnost zařízení. NEC výslovně zakazuje předimenzování nad rámec nejbližší standardní hodnoty nad vypočteným minimem.

4. Používání jističů pro domácnosti pro komerční instalace

Chyba: Specifikace standardních 10kA jističů MCB pro 22kW komerční instalace nabíječek bez vyhodnocení dostupného poruchového proudu v místě instalace, zejména v komerčních budovách s velkými transformátory a nízkoimpedanční distribucí.

Proč je to špatně: Komerční elektrické systémy obvykle vykazují vyšší dostupné poruchové proudy (15kA-25kA) než systémy pro domácnosti (5kA-10kA) kvůli větším servisním transformátorům a silnějším vodičům s nižší impedancí. Jistič s nedostatečnou vypínací schopností (Icu) může při zkratu katastrofálně selhat, což může způsobit výbuch a požár, namísto bezpečného přerušení poruchy.

Důsledek: Výbuch jističe během poruchových podmínek, rozsáhlé vedlejší škody na rozvaděči a přilehlém zařízení, riziko elektrického požáru a vážná odpovědnost. Průmyslové a komerční instalace vyžadují výpočty poruchového proudu podle NEC 110.24 nebo IEC 60909, přičemž jističe jsou vybírány tak, aby překračovaly vypočtený dostupný poruchový proud o minimálně 25% bezpečnostní rezervy.

5. Zapomenutí ochrany RCD

Chyba: Instalace pouze MCB pro ochranu nabíječky EV bez přidání požadovaného RCD (RCCB) pro detekci zemního svodu, často kvůli tlaku na náklady nebo nepochopení, že “vestavěná ochrana” nabíječky je dostatečná.

Proč je to špatně: MCB detekují nadproud – měří celkovou velikost proudu a vypnou, když překročí jmenovitou hodnotu. Neposkytují žádnou ochranu proti zemnímu svodovému proudu, ke kterému dochází, když proud najde neúmyslnou cestu k zemi (potenciálně přes osobu). Nabíječky EV představují jedinečná rizika úrazu elektrickým proudem kvůli exponovanému vodivému šasi, venkovnímu vedení kabelů a DC poruchovým proudům, které mohou nasytit standardní RCD.

Důsledek: Riziko smrtelného úrazu elektrickým proudem v případě selhání izolace, neúspěšná elektrická inspekce (ochrana RCD je povinná ve většině jurisdikcí pro zásuvky a nabíjení EV podle IEC 60364-7-722 / NEC 625.22), zrušené pojistné krytí a vážná odpovědnost. A co je nejdůležitější, toto je jediný režim selhání, kde snižování nákladů přímo znamená riziko pro život – v profesionálních instalacích nepřijatelné.

Závěr: Dimenzování pro dlouhou životnost systému

Pravidlo 125% trvalého zatížení není libovolná bezpečnostní rezerva – je to výsledek desetiletí tepelného testování demonstrujícího, jak se elektrické komponenty chovají při trvalém provozu s vysokým proudem. Instalatéři, kteří to považují za volitelné, vytvářejí systémy, které se zpočátku zdají fungovat, ale rychle se znehodnocují a projevují selhání v období 18-36 měsíců, kdy obvykle vyprší záruční krytí a diagnostika poruch se stává složitou.

Správné dimenzování jističe pro infrastrukturu nabíjení EV přesahuje jednoduché přizpůsobení ampéráže a zahrnuje:

• Tepelný management: Zohlednění akumulace tepla při trvalém provozu ve všech systémových komponentech
• Dodržování předpisů: Splnění požadavků NEC/IEC, které existují konkrétně pro prevenci selhání v terénu
• Konfigurace fáze: Pochopení základů jednofázové vs. třífázové distribuce energie
• Vrstvená ochrana: Kombinace nadproudové ochrany (MCB/MCCB) s ochranou proti zemnímu svodu (RCD)
• Kvalita instalace: Použití správného utahovacího momentu svorek a redukčních faktorů

VIOX Electric navrhuje zařízení pro ochranu obvodů pro reálné aplikace s trvalým provozem, zahrnující kontakty ze slitiny stříbra, vylepšený odvod tepla a přesnou kalibraci vypnutí, která překonává komoditní jističe ve scénářích s trvalým zatížením. Ale i ty nejlepší komponenty selžou, když jsou nesprávně použity – systém je jen tak spolehlivý, jak jeho nejslabší rozhodnutí o dimenzování.

Pro projektově specifické pokyny ohledně výběru jističe, vyhodnocení kapacity rozvaděče nebo navigace ve složitých instalacích s více nabíječkami poskytuje technický inženýrský tým VIOX bezplatnou aplikační podporu. Kontaktujte naše architekty řešení se specifikacemi vašeho projektu pro přizpůsobená doporučení ochranného systému podložená tepelnou analýzou a výpočty poruchového proudu.

Často Kladené Otázky

Mohu použít jistič 32 A pro nabíječku elektromobilu o výkonu 7 kW (32 A)?

Ne. Zatímco 7kW nabíječka při 230V odebírá přibližně 30,4A, pravidlo NEC 125% trvalého zatížení vyžaduje, aby byl jistič dimenzován alespoň na 30,4A × 1,25 = 38A. Další standardní velikost jističe je 40A. Použití 32A jističe povede k tepelnému vypnutí během prodloužených nabíjecích relací, obvykle během 60-90 minut, protože jistič pracuje trvale na 100% své jmenovité kapacity namísto navrženého 80% zatěžovacího cyklu. Tato chyba dimenzování je nejčastější příčinou předčasného selhání jističe v rezidenčních instalacích EV.

Jaký je rozdíl mezi MCB a MCCB pro nabíjení EV?

MCB (Miniaturní jističe) jsou zařízení s pevným vypínáním dimenzovaná až do 125A s vypínací schopností 6kA-25kA, ideální pro rezidenční a lehké komerční nabíjení EV (7kW-22kW jedna nabíječka). Jsou nákladově efektivní, kompaktní a dostatečné pro většinu instalací. Jističe (MCCB) nabízejí nastavitelné nastavení vypnutí, vyšší vypínací schopnost (až 150kA) a jmenovité hodnoty až do 2500A, což je činí nezbytnými pro instalace s více nabíječkami, drsná prostředí nebo integraci do systému správy budov. Pro standardní jednu 22kW nabíječku je MCB adekvátní; upgradujte na MCCB při nasazení 3+ nabíječek nebo vyžadování komunikačních protokolů. Podívejte se na naše porovnání doby odezvy MCCB vs MCB pro podrobnou analýzu výkonu.

Potřebuji 4pólový jistič pro nabíječku o výkonu 22 kW?

Záleží na konfiguraci vašeho systému a místních elektrických předpisech. A 3-pólový (3P) jistič chrání tři fázové vodiče (L1, L2, L3) a je dostatečný v systémech, kde nulový vodič přenáší minimální proud při vyváženém zatížení – typické v čistě třífázových systémech. A 4-pólový (4P) jistič přidává ochranu nulového vodiče a je vyžadován, když: (1) místní předpisy nařizují spínání nulového vodiče (běžné na trzích UK/IEC), (2) nabíječka vyžaduje nulový vodič pro 230V pomocné obvody, nebo (3) se očekává významný proud nulového vodiče z nevyváženého zatížení. Většina 22kW komerčních instalací na trzích IEC používá 4P jističe; instalace NEC běžněji používají 3P se samostatným nulovým vodičem. Vždy ověřte specifikace výrobce nabíječky a místní požadavky předpisů.

Proč můj 7kW nabíječ neustále vypíná 32A jistič?

Toto je učebnicový případ výběru poddimenzovaného jističe. K tepelnému vypnutí dochází, protože jistič pracuje na 100% své jmenovité hodnoty pro trvalý provoz (odběr 30,4A na 32A jističi), což způsobuje, že se teplo akumuluje v bimetalovém vypínacím prvku rychleji, než se rozptyluje. Jističe jsou navrženy tak, aby trvale přenášely 80% svého jmenovitého proudu; překročení tohoto způsobuje tepelné přetížení – ne nadproudovou poruchu, ale aktivaci ochrany na základě teploty. Řešením je upgrade na a 40A jistič (30,4A × 1,25 = 38A, zaokrouhleno na další standardní velikost 40A), což umožňuje, aby stejná zátěž 30,4A pracovala na 76% kapacity jističe – hluboko v rámci obálky trvalého provozu. Před upgradem jmenovité hodnoty jističe ověřte dimenzování vodičů (minimálně 6mm²).

Mohu instalovat více nabíječek elektromobilů na jeden obvod?

Obecně ne—každá nabíječka EV by měla mít vyhrazený obvod s vhodně dimenzovaným jističem a vodiči. Hlavní důvody: (1) NEC 625.41 považuje nabíječky EV za trvalé zátěže vyžadující dimenzování 125%; kombinování zátěží by vyžadovalo neprakticky velké jističe, (2) současné nabíjení více vozidel by vytvořilo trvalý vysoký proud překračující typické jmenovité hodnoty obvodu, (3) izolace poruchy je ohrožena – problém s jednou nabíječkou vyřadí více nabíjecích bodů. Výjimka: Instalace používající Systémy řízení výkonu elektrických vozidel mohou sdílet elektrickou kapacitu sekvenčním řízením provozu nabíječky, čímž se zabrání současným špičkovým zátěžím. Tyto systémy vyžadují specializované regulátory řízení zátěže a musí být navrženy podle NEC 625.42. Pro rezidenční instalace s duální nabíječkou jsou standardní dva vyhrazené obvody.

Jaký typ proudového chrániče (RCD) potřebuji pro nabíjení elektromobilu?

RCD typu B (citlivost 30mA) je doporučená ochrana pro všechny instalace nabíjení EV. Na rozdíl od standardních RCD typu A, které detekují pouze AC poruchové proudy, RCD typu B detekují AC i DC poruchové proudy – což je kritické, protože palubní nabíječky EV používají usměrňovače, které mohou generovat DC svodové proudy. DC poruchy mohou nasytit magnetické jádro RCD typu A, čímž se stanou neúčinnými a vytvoří se nezjištěná rizika úrazu elektrickým proudem. IEC 61851-1 (standard pro nabíjení EV) konkrétně vyžaduje detekci DC poruch typu B nebo ekvivalentní. Zatímco RCD typu B stojí 3-5× více než typ A, jsou pro dodržování bezpečnosti života nekompromisní. Někteří výrobci nabízejí moduly RCD-DD (detekce DC poruch) jako levnější alternativy, ale ověřte si přijetí místními předpisy. Pro komplexní porovnání RCD typu B vs. typu A vs. typu EV se podívejte na naše Průvodce výběrem RCCB pro nabíjení elektromobilů.

Jak vypočítám velikost jističe pro vlastní proud nabíječky?

Pro jakoukoli nabíječku elektromobilů postupujte podle tohoto čtyřkrokového procesu: (1) Určete nabíjecí proud: Vydělte výkon napětím. Příklad: Nabíječka 11 kW při 240 V → 11 000 W ÷ 240 V = 45,8 A. (2) Použijte koeficient trvalého zatížení 1,25: Vynásobte nabíjecí proud 1,25. Příklad: 45,8 A × 1,25 = 57,3 A. (3) Zaokrouhlete nahoru na nejbližší standardní velikost jističe: Podle NEC 240.6(A) jsou standardní velikosti 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 A… Příklad: 57,3 A se zaokrouhlí nahoru na jistič 60 A. (4) Ověřte proudovou zatížitelnost vodičů: Ujistěte se, že vodiče jsou dimenzovány alespoň na velikost jističe. Příklad: Jistič 60 A vyžaduje minimálně měděný vodič 6 AWG (75 °C). Pro třífázové nabíječky proveďte výpočty pro každou fázi: 22 kW při 400 V 3-fázově → 22 000 W ÷ (√3 × 400 V) = 31,7 A na fázi × 1,25 = 39,6 A → 40A jistič. Vždy aplikujte koeficient 1,25 pouze jednou – nenásobte dvakrát.
