Výběr správné velikosti vodiče pro 50 ampér je kritické rozhodnutí při návrhu elektrického systému, které přímo ovlivňuje bezpečnost, soulad s předpisy a výkon zařízení. Pro B2B dodavatele, správce zařízení a průmyslové elektrikáře je zásadní porozumět nuancím Národního elektrotechnického předpisu (NEC) týkajícím se dimenzování vodičů, aby se předešlo přehřátí, poklesu napětí a potenciálním rizikům požáru.
Na adrese VIOX Electric, vyrábíme vysoce výkonná elektrická zařízení navržená tak, aby splňovala přísné průmyslové normy. Tato příručka podrobně popisuje technické požadavky na dimenzování vodičů pro 50ampérové obvody, čímž zajišťuje, že vaše instalace jsou bezpečné, vyhovující a postavené tak, aby vydržely.
Standard: Jakou velikost vodiče potřebuji pro 50ampérový jistič?
Pro většinu standardních instalací je správná velikost vodiče pro 50ampérový jistič měděný vodič 6 AWG nebo hliníkový vodič 4 AWG.
I když specifické proměnné, jako je vzdálenost, teplota a plnění potrubí, mohou tento požadavek změnit, tyto průřezy představují průmyslový standard pro bezpečný provoz za typických podmínek.
Rychlá reference: Velikost vodiče pro 50 ampér
| Materiál vodiče | Minimální velikost vodiče (AWG) | Teplotní hodnocení NEC |
|---|---|---|
| Měď | 6 AWG | 75 °C (standardní zakončení) |
| Hliník | 4 AWG | 75 °C (standardní zakončení) |
Použití vodiče menšího, než jsou tato doporučení (například měděný vodič 8 AWG), je často zdrojem nejasností. I když je měděný vodič 8 AWG v tabulkách NEC dimenzován na 50 ampér při 75 °C, nezanechává žádnou rezervu pro chyby. Většina profesionálních inženýrů a elektrikářů specifikuje měděný vodič 6 AWG pro kompenzaci poklesu napětí, trvalého zatížení a odvodu tepla, čímž se zajistí robustní bezpečnostní rezerva pro zařízení VIOX a další kritické stroje.
Požadavky NEC a vysvětlení proudové zatížitelnosti
Pro přesné určení velikosti vodiče pro 50 ampér, musí odborníci nahlédnout do tabulky NEC 310.16 (dříve tabulka 310.15(B)(16)). Tato tabulka určuje přípustnou proudovou zatížitelnost izolovaných vodičů na základě materiálu a teplotních hodnocení.
Pochopení teplotních sloupců (60 °C vs. 75 °C vs. 90 °C)
Typy izolace vodičů (jako THHN/THWN-2) jsou často dimenzovány na 90 °C. Nicméně platí pravidlo nejslabšího článku :
- Ukončení: Většina jističe, včetně průmyslových jističů VIOX, a svorky zařízení jsou dimenzovány na 75 °C.
- Výsledek: I když použijete vodič s teplotou 90 °C, musíte použít proudovou zatížitelnost uvedenou ve sloupci 75 °C , aby odpovídala jmenovité hodnotě zakončení.
Podrobná tabulka porovnání proudové zatížitelnosti
Následující tabulka rozděluje hodnoty proudové zatížitelnosti pro běžné průřezy vodičů relevantní pro 50ampérové obvody.
| Velikost vodiče (AWG) | Měď (hodnocení 75 °C) | Hliník (hodnocení 75 °C) | Vhodnost pro 50A jistič |
|---|---|---|---|
| 8 AWG | 50 ampérů | 40 ampérů | Měď: Minimální povolené (často poddimenzované). Al: Nebezpečné. |
| 6 AWG | 65 ampér | 50 ampérů | Měď: Ideální/Standardní. Al: Minimální povolené. |
| 4 AWG | 85 ampér | 65 ampér | Měď: Předimenzované (dobré pro dlouhé trasy). Al: Ideální/Standardní. |
Poznámka: Data pocházejí z tabulky NEC 310.16. Vždy ověřte místní předpisy.
Kritické faktory ovlivňující výběr vodiče
Pouhé vybrání průřezu vodiče na základě velikosti jističe nestačí. Několik faktorů prostředí a instalace může snížit kapacitu vašich vodičů, což vyžaduje, abyste zvětšili průřez, abyste zachovali velikosti vodiče pro 50 ampér požadavky.
1. Pokles napětí (vzdálenost)
U dlouhých tras vodičů způsobuje elektrický odpor pokles napětí. NEC doporučuje udržovat pokles napětí pod 3% pro odbočné obvody, aby se zajistil efektivní provoz zařízení. Pokud je vaše trasa delší než 100 stop, obvykle musíte zvětšit průřez vodiče.
Tabulka dimenzování poklesu napětí (240V obvod @ 40A zátěž)
| Délka vodiče (stopy) | Doporučená velikost měděného vodiče | Pokles napětí % |
|---|---|---|
| 0 – 100 stop | 6 AWG | < 1,5% |
| 100 – 150 stop | 4 AWG | < 1,8% |
| 150 – 250 stop | 3 AWG | < 2,5 % |
| 250+ stop | 2 AWG nebo větší | Konzultujte kalkulátor |
2. Teplota okolí
Vysoké teploty okolí snižují schopnost vodiče odvádět teplo. Pokud instalujete distribuční zařízení VIOX v horkém průmyslovém zařízení, kotelně nebo na půdě, kde teploty přesahují 30 °C (86 °F), musíte použít korekční faktory NEC. To často vyžaduje zvětšení průřezu z 6 AWG na 4 AWG mědi.
3. Trvalé zatížení (pravidlo 80 %)
NEC definuje trvalé zatížení jako zatížení, které běží po dobu 3 hodiny nebo více (např. nabíječky EV, průmyslové osvětlení, chlazení datových center).
- Pravidlo: Jističe a vodiče by měly být dimenzovány na 125% trvalého zatížení.
- Výpočet: Pro 50A jistič je maximální trvalé zatížení 40 ampérů (50A × 0,80).
- Důsledek: Pokud je vaše skutečné trvalé zatížení 50 A, nepoužíváte 50A jistič. Potřebujete 62,5 A kapacitu (50A × 1,25), což znamená, že byste nainstalovali standardní 70 Amp jistič a odpovídajícím způsobem dimenzovali vodič (pravděpodobně 4 AWG měď).
Běžné aplikace pro 50 Amp obvody
Různé zařízení kladou různé nároky na elektrickou infrastrukturu. Zde je návod, jak se dimenzování vodičů vztahuje na běžné průmyslové a komerční případy použití.
Nabíječky elektrických vozidel (EV)
Nabíječky EV úrovně 2 jsou klasifikovány jako trvalé zatížení.
- Požadavek: 40A nabíječka vyžaduje 50A jistič.
- Wire Size: Musí používat 6 AWG měď. Použití 8 AWG je nebezpečné kvůli trvalé produkci tepla během hodin nabíjení. Pro trvanlivost se dává přednost pevnému zapojení před zásuvkami.
Průmyslové stroje a svářečky
Těžké motory a svářečky mají často vysoké zapínací proudy. Zatímco standardní dimenzování vodičů pro 50 ampér (6 AWG Cu) platí, vždy zkontrolujte štítek stroje pro minimální proudovou zatížitelnost obvodu (MCA). Některé svářečky umožňují menší vodiče kvůli nízkým pracovním cyklům, ale osvědčené postupy B2B doporučují držet se standardní velikosti pro univerzálnost.
Komerční sporáky a trouby
Komerční kuchyně vyžadují robustní dodávku energie. Pro 50ampérový obvod sporáku:
- Drát: 6 AWG měď nebo 4 AWG hliník.
- Připojení: Často používá zásuvku NEMA 14-50R. Zajistěte, aby byl nulový vodič správně dimenzován, pokud spotřebič používá 120V komponenty (časovače, světla).

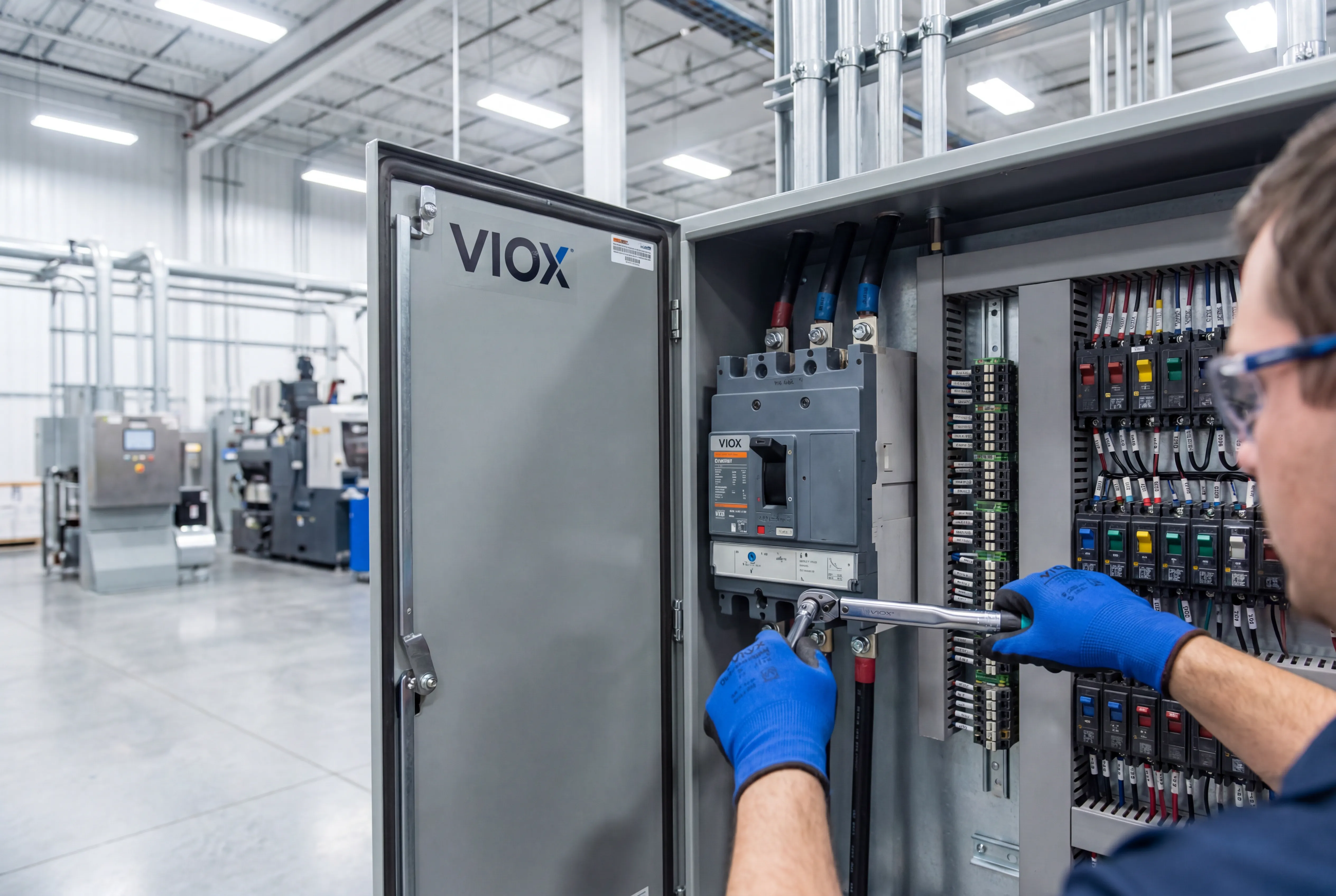

Osvědčené postupy instalace pro zařízení VIOX
Při instalaci jističů a panelů VIOX zajišťuje dodržování přísných instalačních protokolů dlouhou životnost a bezpečnost.
- Výplň potrubí: Při vedení více 50ampérových obvodů v jedné trubce musíte snížit proudovou zatížitelnost. Například 4-6 vodičů vedoucích proud v trubce vyžaduje korekční faktor 80 %.
- Utahovací momenty: Uvolněné spoje jsou hlavní příčinou elektrických poruch. Vždy utáhněte oka na 50 ampérovém jističi podle specifikací výrobce (obvykle se měří v palcích-librách), abyste zabránili vzniku oblouku a přehřátí.
- Uzemnění: Pro 50ampérový obvod použijte minimálně Měděný vodič 10 AWG zemnící vodič zařízení (podle tabulky 250.122 NEC).
- Typ vodiče: Používejte lankový vodič (THHN/THWN-2) pro vedení v trubkách, protože 6 AWG plný vodič se velmi obtížně protahuje.
FAQ: Dimenzování vodičů pro 50 Amp
Otázka: Mohu použít 8 gauge vodič pro 50 ampérový jistič?
Odpověď: Technicky vzato, 8 AWG měď (jmenovitá hodnota 50A při 75 °C) splňuje minimální požadavek NEC pro netrvalé zatížení. Nicméně se nedoporučuje pro většinu aplikací kvůli nedostatku bezpečnostní rezervy. měděný vodič 6 AWG je profesionální standard.
Otázka: Vyžaduje 50 ampérový jistič nulový vodič?
Odpověď: Záleží na zátěži. Čistě 240V zátěž (jako ohřívač vody nebo svářečka) vyžaduje dva fázové vodiče a zem (celkem 3 vodiče). 120/240V zátěž (jako sušička, sporák nebo RV zásuvka) vyžaduje dva fázové vodiče, nulový vodič a zem (celkem 4 vodiče).
Otázka: Jaký je maximální příkon pro 50 ampérový obvod?
Odpověď: Při 240 voltech poskytuje 50 ampérový obvod 12 000 wattů výkonu (Volty × Ampéry). Pro trvalé zatížení (omezeno na 40A) je maximální bezpečný příkon 9 600 wattů.
Otázka: Mohu použít hliníkový vodič pro 50 ampérovou nabíječku EV?
Odpověď: Zatímco 4 AWG hliník je dimenzován na 50 ampér, mnoho výrobců nabíječek EV a zásuvek NEMA 14-50 specifikuje pouze měděný vodič. Hliník se rozpíná a smršťuje více než měď, což může uvolnit spoje při vysokém zatížení nabíjecích cyklů. Vždy zkontrolujte jmenovitou hodnotu svorky nabíječky.
Otázka: Jakou velikost zemnícího vodiče potřebuji pro 50 ampérový obvod?
A: Podle tabulky 250.122 NEC, Měděný vodič 10 AWG nebo hliníkový vodič zemnicího zařízení o průřezu 8 AWG je vyžadován pro nadproudové zařízení o jmenovitém proudu 50 ampér.
