الإجابة المباشرة
عندما تقوم بتخفيض جهد التوزيع إلى النصف مع الحفاظ على نفس خرج الطاقة، يتضاعف التيار، وتزداد خسائر الخط بأربعة أضعاف. يحدث هذا لأن فقد الطاقة في الموصلات يتبع صيغة I²R، حيث تتناسب الخسائر مع مربع التيار. على سبيل المثال، يؤدي تقليل الجهد من 400 فولت إلى 200 فولت مع توفير نفس الحمل البالغ 10 كيلووات إلى زيادة التيار من 25 أمبير إلى 50 أمبير، مما يتسبب في قفز خسائر الطاقة من 312.5 واط إلى 1250 واط على خط بمقاومة 0.5 أوم. تشرح هذه العلاقة الأساسية سبب استخدام الأنظمة الكهربائية في جميع أنحاء العالم لنقل الجهد العالي لتقليل هدر الطاقة ولماذا يعد اختيار الجهد المناسب أمرًا بالغ الأهمية لتوزيع الطاقة بكفاءة.
فهم العلاقة الأساسية بين الجهد والتيار وفقد الطاقة
تشكل العلاقة بين الجهد والتيار وفقد الطاقة أساس تصميم نظام توزيع الطاقة الكهربائية. يجب على كل مهندس كهربائي أن يفهم هذا المبدأ لإنشاء أنظمة طاقة فعالة وآمنة وفعالة من حيث التكلفة.
معادلة الطاقة: لماذا يرتبط الجهد والتيار عكسياً
بالنسبة لأي متطلبات طاقة معينة، يحافظ الجهد والتيار على علاقة عكسية محددة بمعادلة الطاقة الأساسية: P = V × I × cosφ, ، حيث تمثل P الطاقة بالواط، و V هي الجهد بالفولت، و I هو التيار بالأمبير، و cosφ هو معامل القدرة. عندما تقوم بتقليل الجهد مع الحفاظ على خرج طاقة ثابت، يجب أن يزداد التيار بشكل متناسب للتعويض. هذا ليس مجرد مفهوم نظري - بل له آثار عملية عميقة على كل نظام كهربائي من الأسلاك السكنية إلى شبكات الطاقة القارية.
ضع في اعتبارك سيناريو عمليًا: يتطلب مصنع تصنيع 10 كيلووات من الطاقة بمعامل قدرة الوحدة (cosφ ≈ 1). عند 400 فولت، يسحب النظام 25 أمبير من التيار. إذا قمت بتقليل جهد الإمداد إلى 200 فولت مع الحفاظ على نفس الحمل البالغ 10 كيلووات، فيجب أن يتضاعف التيار إلى 50 أمبير. يؤدي هذا التضاعف في التيار إلى سلسلة من العواقب التي تؤثر على حجم الموصلات واختيار معدات الحماية وكفاءة الطاقة والتكلفة الإجمالية للنظام. فهم تصنيفات الجهد يساعد المهندسين على اختيار المعدات المناسبة للتطبيقات المختلفة.
صيغة فقد I²R: لماذا يهم التيار أكثر مما تعتقد
الرؤية الحاسمة التي تدفع تصميم توزيع الطاقة الكهربائية الحديث هي أن فقد الطاقة في الموصلات ليس ببساطة متناسبًا مع التيار - بل يتناسب مع مربع التيار. الصيغة P_loss = I²R يكشف عن سبب تسبب حتى الزيادات الطفيفة في التيار في زيادات غير متناسبة في هدر الطاقة. في هذه المعادلة، يمثل P_loss الطاقة المبددة كحرارة بالواط، و I هو التيار بالأمبير، و R هي مقاومة الموصل بالأوم.
تعني هذه العلاقة التربيعية أن مضاعفة التيار لا تضاعف الخسائر فحسب - بل تضاعفها أربع مرات. عندما يزداد تيار منشأتنا النموذجية من 25 أمبير إلى 50 أمبير بسبب انخفاض الجهد إلى النصف، فإن الخسائر لا تتضاعف ببساطة من 312.5 واط إلى 625 واط. بدلاً من ذلك، فإنها تنفجر إلى 1250 واط - أي أربعة أضعاف الخسارة الأصلية تمامًا. تتحول هذه الطاقة المهدرة إلى حرارة في الموصلات، مما يتطلب أحجام أسلاك أكبر وأنظمة تبريد أفضل، وفي النهاية يكلف أكثر في كل من البنية التحتية ونفقات الكهرباء المستمرة. يصبح تحديد حجم الأسلاك المناسب أمرًا بالغ الأهمية لإدارة هذه الخسائر بفعالية.
الإثبات الرياضي واضح ومضيء. بدءًا من معادلة الطاقة P = V × I، يمكننا حل التيار: I = P / V. بالتعويض بهذا في صيغة الخسارة، نحصل على P_loss = (P / V)² × R، والتي تبسط إلى P_loss = P² × R / V². يكشف هذا الشكل الأخير عن الرؤية الحاسمة: لنقل الطاقة الثابت، تتناسب الخسائر عكسياً مع مربع الجهد. يؤدي مضاعفة الجهد إلى تقليل الخسائر إلى الربع؛ يؤدي خفض الجهد إلى النصف إلى مضاعفتها أربع مرات.
تحليل رياضي مفصل: إثبات زيادة الخسارة بأربعة أضعاف
دعنا نعمل من خلال مثال شامل يوضح بالضبط كيف يؤثر تقليل الجهد على خسائر الخط في نظام توزيع كهربائي حقيقي.
إعداد السيناريو: نفس الحمل، جهود مختلفة

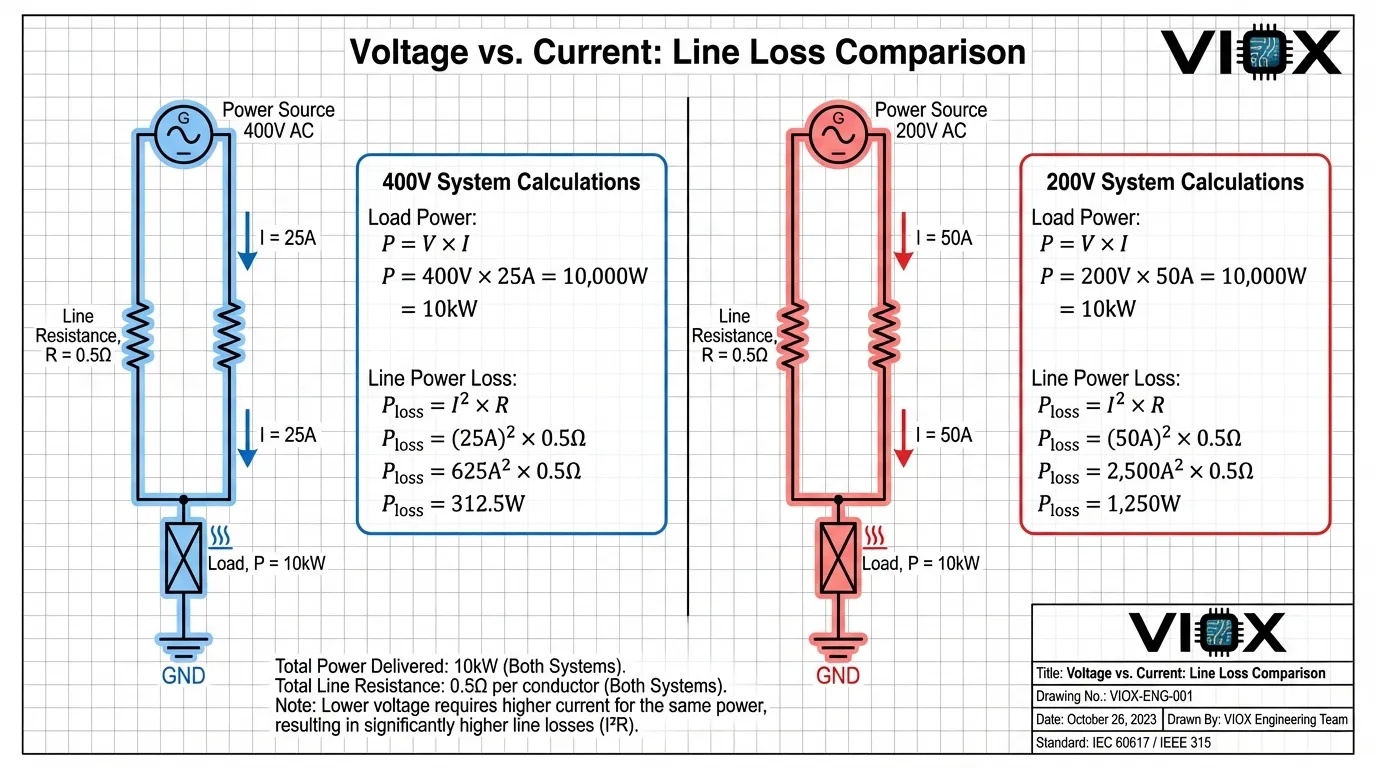

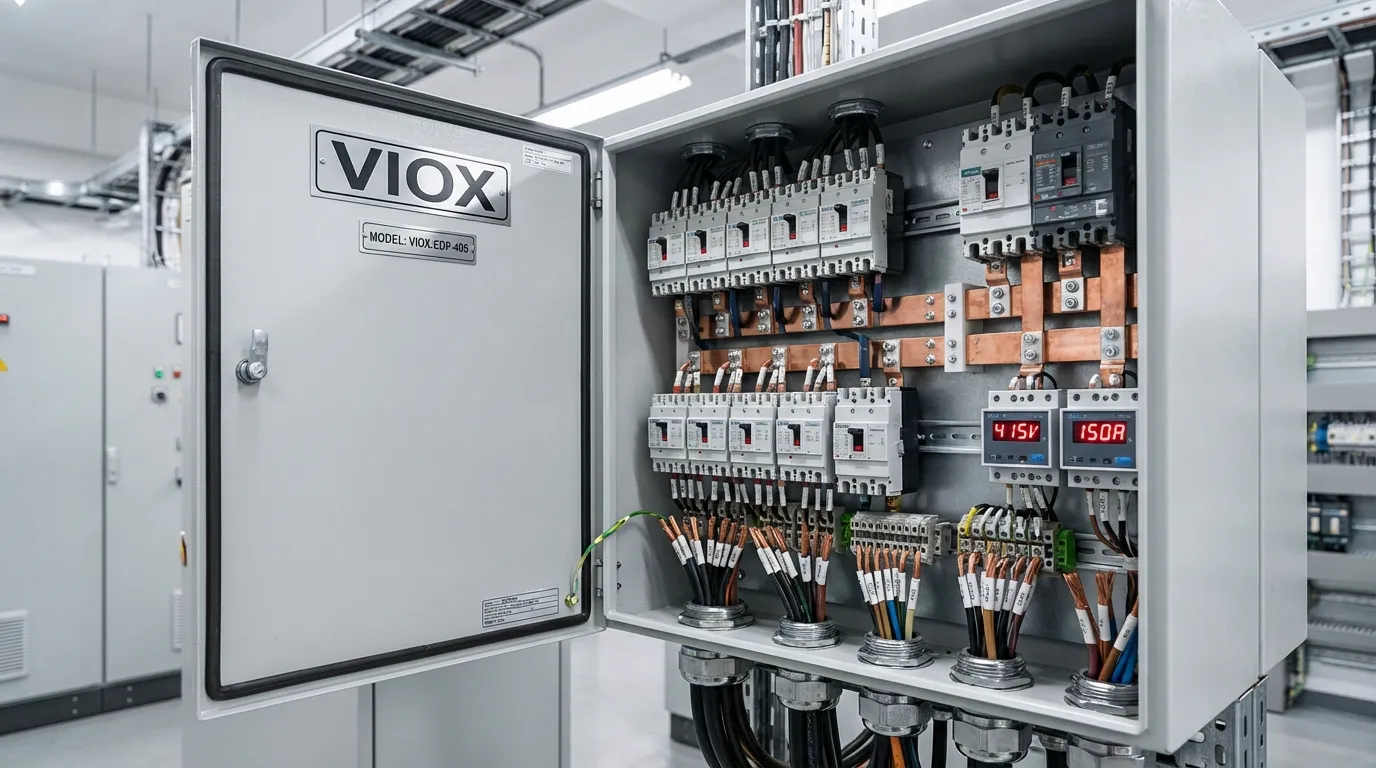

تخيل خط توزيع بالخصائص التالية: مقاومة موصل تبلغ 0.5 أوم (تمثل كلاً من مساري الذهاب والعودة)، وحمل متصل يتطلب 10 كيلووات من الطاقة، ومعامل قدرة يقارب الوحدة (cosφ ≈ 1). سنقارن أداء النظام عند جهدي توزيع مختلفين: 400 فولت و 200 فولت.
عند جهد توزيع 400 فولت:
يتم حساب التيار المطلوب لتوصيل 10 كيلووات عند 400 فولت باستخدام I = P / V = 10,000 واط / 400 فولت = 25 أمبير. مع تدفق 25 أمبير عبر موصل 0.5 أوم، يصبح فقد الطاقة P_loss = I²R = (25 أمبير)² × 0.5 أوم = 625 × 0.5 = 312.5 واط. يمثل هذا ما يقرب من 3.125٪ من إجمالي الطاقة المنقولة - كفاءة معقولة لنظام توزيع بهذا الحجم.
عند جهد توزيع 200 فولت:
عندما نخفض الجهد إلى النصف إلى 200 فولت مع الحفاظ على نفس الحمل البالغ 10 كيلووات، يجب أن يتضاعف التيار: I = P / V = 10,000 واط / 200 فولت = 50 أمبير. الآن تكشف حسابات فقد الطاقة عن التأثير الدراماتيكي: P_loss = I²R = (50 أمبير)² × 0.5 أوم = 2,500 × 0.5 = 1,250 واط. يمثل هذا 12.5٪ من الطاقة المنقولة - فقدان كفاءة غير مقبول من شأنه أن يجعل النظام غير قابل للتطبيق اقتصاديًا وحراريًا.
مضاعف الأربعة أضعاف: فهم النسبة
نسبة الخسائر عند 200 فولت مقارنة بـ 400 فولت هي بالضبط 1,250 واط / 312.5 واط = 4. تحدث هذه الزيادة بمقدار أربعة أضعاف لأن التيار تضاعف (من 25 أمبير إلى 50 أمبير)، وبما أن الخسائر تعتمد على مربع التيار، فإن مضاعف الخسارة يصبح 2² = 4. هذه العلاقة صحيحة بغض النظر عن القيم المحددة - خفض الجهد إلى النصف يضاعف الخسائر دائمًا أربع مرات لنقل الطاقة الثابت.
| المعلمة | نظام 400 فولت | نظام 200 فولت | نسبة |
|---|---|---|---|
| طاقة التحميل | 10,000 واط | 10,000 واط | 1:1 |
| الحالي | 25 أمبير | 50 أمبير | 1:2 |
| مقاومة الخط | 0.5 أوم | 0.5 أوم | 1:1 |
| فقدان الطاقة | 312.5 واط | 1,250 واط | 1:4 |
| الكفاءة | 96.9% | 87.5% | — |
| تبديد الحرارة | منخفضة | عالية جداً | 1:4 |
الآثار الهندسية: لماذا يهيمن نقل الجهد العالي
تشرح العلاقة التربيعية بين التيار والخسائر أحد أهم مبادئ التصميم في الهندسة الكهربائية: نقل الطاقة بأعلى جهد عملي، ثم خفضه بالقرب من نقطة الاستخدام. يشكل هذا المبدأ كل شيء من شبكات الطاقة العابرة للقارات إلى الأسلاك في المبنى الخاص بك.
منطق تحويل الجهد

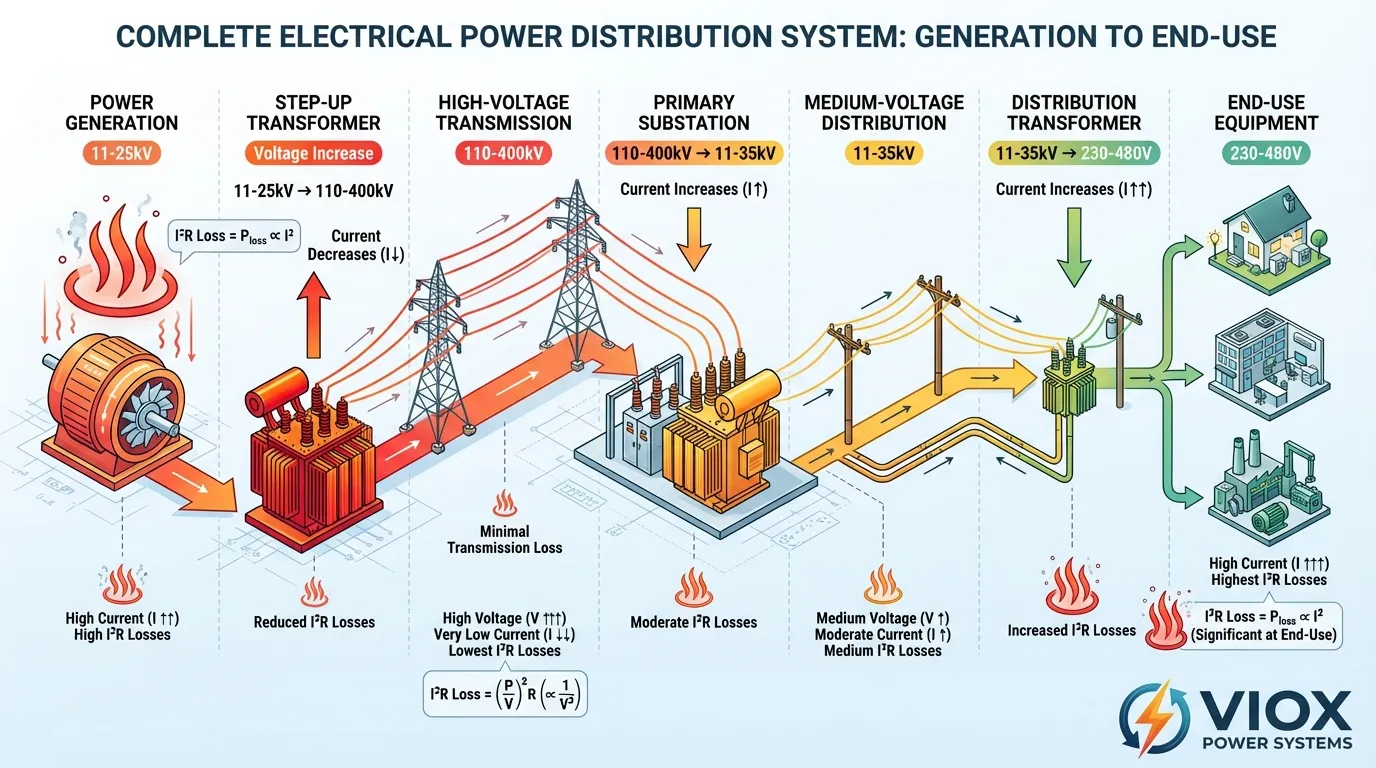

تستخدم أنظمة الطاقة الحديثة تسلسلًا هرميًا للجهد متعدد المراحل. تولد محطات الطاقة الكهرباء بجهد متوسط (عادةً 11-25 كيلو فولت)، والذي يتم رفعه على الفور إلى جهد عالٍ (110-765 كيلو فولت) لنقل المسافات الطويلة. عندما تقترب الطاقة من مراكز التحميل، تقوم المحطات الفرعية تدريجيًا بخفض الجهد من خلال توزيع الجهد المتوسط (4-35 كيلو فولت) وأخيرًا إلى الجهد المنخفض (120-480 فولت) لمعدات الاستخدام النهائي. تمثل كل نقطة تحويل تحسينًا بين كفاءة النقل واعتبارات السلامة.
يسمح هذا النهج الهرمي للمرافق بتقليل خسائر I²R أثناء مرحلة النقل كثيفة الاستهلاك للطاقة مع توفير جهود آمنة وقابلة للاستخدام للمستهلكين. يتطلب خط نقل 500 كيلو فولت يحمل نفس طاقة خط 115 كيلو فولت 23٪ فقط من التيار، مما يؤدي إلى خسائر أقل بنسبة 95٪ تقريبًا. تتجاوز الوفورات في مواد الموصلات وبناء الأبراج وهدر الطاقة تكلفة معدات التحويل في كلا طرفي الخط.

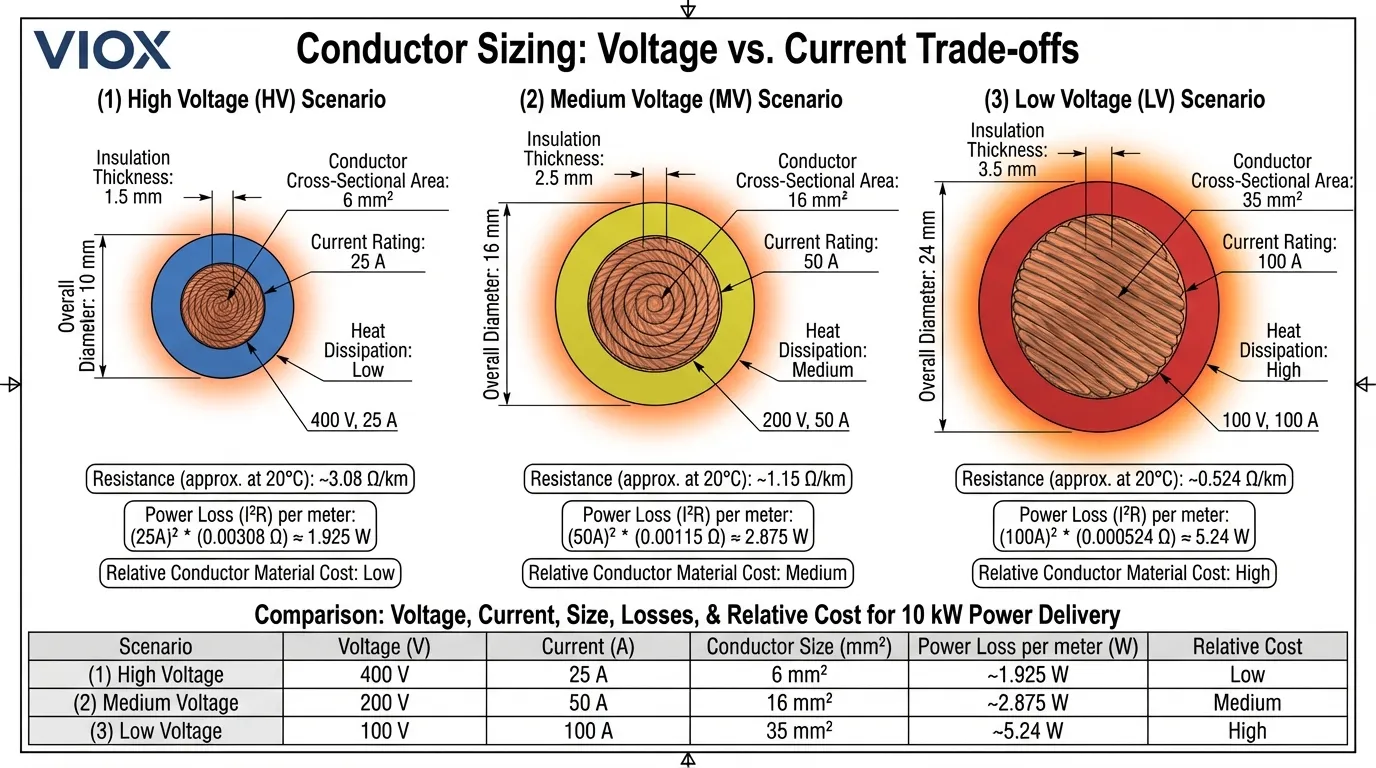

تحديد حجم الموصل: المفاضلة الاقتصادية
عندما يكون تقليل الجهد أمرًا لا مفر منه، فإن الحفاظ على كفاءة مقبولة يتطلب موصلات أكبر نسبيًا. نظرًا لأن المقاومة R = ρL/A (حيث ρ هي المقاومة، و L هي الطول، و A هي مساحة المقطع العرضي)، فإن تقليل المقاومة للتعويض عن التيار المضاعف يتطلب مضاعفة مساحة الموصل. ومع ذلك، لتعويض الزيادة بمقدار أربعة أضعاف في الخسائر الناتجة عن خفض الجهد إلى النصف بالكامل، ستحتاج إلى تقليل المقاومة إلى ربع قيمتها الأصلية - مما يتطلب موصلات ذات أربعة أضعاف مساحة المقطع العرضي.
يخلق هذا واقعًا اقتصاديًا صارخًا. تجعل أسعار النحاس والألومنيوم تكلفة الموصل تتناسب تقريبًا مع مساحة المقطع العرضي. تتيح لك مضاعفة الجهد استخدام ربع مادة الموصل لنفس توصيل الطاقة ومستوى الخسارة. بالنسبة لخط توزيع طويل، غالبًا ما تتجاوز هذه الوفورات في المواد تكلفة معدات تحويل الجهد، مما يجعل نقل الجهد العالي متفوقًا اقتصاديًا حتى قبل النظر في وفورات الطاقة المستمرة. فهم تحديد حجم الكابلات يساعد على تحسين اختيار الموصل لمستويات الجهد المختلفة.
اعتبارات الإدارة الحرارية
بالإضافة إلى الاقتصاد، غالبًا ما تجعل القيود الحرارية توزيع الجهد المنخفض والتيار العالي غير عملي من الناحية المادية. تبدد الموصلات الحرارة من خلال مساحة سطحها، لكنها تولد الحرارة في جميع أنحاء حجمها. مع زيادة التيار، ينمو معدل توليد الحرارة (يتناسب مع I²) بشكل أسرع من قدرة تبديد الحرارة (تتناسب مع مساحة السطح). هذا يخلق اختناقات حرارية لا يمكن لأي قدر من زيادة حجم الموصل حلها بالكامل. يحل نقل الجهد العالي بتيار أقل هذا التحدي الحراري بشكل أساسي عن طريق تقليل معدل توليد الحرارة في المصدر.
معايير الجهد العالمية: منظور مقارن
تقاربت الأنظمة الكهربائية في جميع أنحاء العالم على تسلسلات هرمية جهد مماثلة، على الرغم من أن القيم المحددة تختلف حسب المنطقة والتطور التاريخي. يساعد فهم هذه المعايير المهندسين على تصميم المعدات للأسواق الدولية ويوضح سبب تحول مستويات جهد معينة إلى مستويات عالمية.
معايير الجهد السكني والتجاري
تبنت مناطق مختلفة معايير جهد منخفض مميزة للاستخدام السكني والتجاري الخفيف. تستخدم أوروبا ومعظم آسيا أنظمة ثلاثية الطور 230 فولت / 400 فولت، مما يوفر 230 فولت من الطور إلى المحايد للإضاءة والأجهزة الصغيرة، و 400 فولت من الطور إلى الطور للأحمال الأكبر مثل تكييف الهواء والمعدات الصناعية. يقلل هذا الجهد العالي من متطلبات التيار ويسمح بأحجام موصلات أصغر مقارنة بالممارسة في أمريكا الشمالية.
تستخدم أمريكا الشمالية أنظمة أحادية الطور 120 فولت / 240 فولت، حيث تخدم 120 فولت معظم المنافذ والإضاءة بينما تعمل 240 فولت على تشغيل الأجهزة الرئيسية مثل مجففات الملابس الكهربائية والمواقد ومعدات التدفئة والتهوية وتكييف الهواء. تم اختيار 120 فولت الأقل تاريخيًا لأسباب تتعلق بالسلامة عندما كانت الأنظمة الكهربائية جديدة وأقل فهمًا. في حين أن هذا يتطلب أسلاكًا أثقل لتوصيل طاقة مكافئة، إلا أن البنية التحتية راسخة الآن بعمق، مما يجعل الانتقال غير عملي على الرغم من مزايا الكفاءة للجهود الأعلى.
تمثل اليابان حالة فريدة بجهد سكني يبلغ 100 فولت - وهو الأدنى بين الدول المتقدمة. تعمل شرق اليابان بتردد 50 هرتز بينما تستخدم غرب اليابان 60 هرتز، وهو إرث من الكهربة المبكرة عندما استوردت مناطق مختلفة معدات من دول مختلفة. يتطلب هذا الجهد المنخفض تيارات أعلى وأسلاكًا أثقل، ولكن مثل أمريكا الشمالية، تجعل البنية التحتية القائمة التغيير باهظ التكلفة اقتصاديًا.
| المنطقة | الجهد السكني | التردد | الصناعية ثلاثية الطور | جهد النقل |
|---|---|---|---|---|
| أوروبا / دول اللجنة الكهروتقنية الدولية (IEC) | 230 فولت / 400 فولت | 50 هرتز | 400V | 110-400 كيلو فولت |
| أمريكا الشمالية | 120 فولت / 240 فولت | 60 هرتز | 208 فولت / 480 فولت | 115-765 كيلو فولت |
| اليابان | 100 فولت | 50/60 هرتز | 200 فولت | 66-500 كيلو فولت |
| الصين | 220 فولت / 380 فولت | 50 هرتز | 380V | 110-1,000 كيلو فولت |
| الهند | 230 فولت / 400 فولت | 50 هرتز | 415V | 66-765 كيلو فولت |
| البرازيل | 127 فولت / 220 فولت | 60 هرتز | 220 فولت / 380 فولت | 138-750 كيلو فولت |
| أستراليا | 230 فولت / 400 فولت | 50 هرتز | 400V | 132-500 كيلو فولت |
جهود الصناعية والنقل
تستخدم المرافق الصناعية في جميع أنحاء العالم بشكل شائع توزيع الجهد المتوسط في نطاق 4-35 كيلو فولت، مع كون 11 كيلو فولت و 33 كيلو فولت شائعين بشكل خاص دوليًا. غالبًا ما تستخدم المصانع الصناعية في أمريكا الشمالية 480 فولت ثلاثي الطور للآلات الثقيلة، وهو ما يمثل حلاً وسطًا بين السلامة والكفاءة. قد تحتوي المواقع الصناعية الكبيرة على تغذية مخصصة بجهد متوسط عند 4.16 كيلو فولت أو 13.8 كيلو فولت أو 34.5 كيلو فولت لخدمة الأحمال الرئيسية مثل المحركات الكبيرة أو الأفران أو التوليد في الموقع.
يُظهر نقل الجهد العالي مزيدًا من التقارب، حيث تستخدم معظم البلدان جهودًا بين 110 كيلو فولت و 500 كيلو فولت لنقل الطاقة بكميات كبيرة. رائدة الصين في تكنولوجيا الجهد الفائق العلو (UHV) مع خطوط تشغيل AC بقدرة 1000 كيلو فولت وخطوط DC بقدرة ± 1100 كيلو فولت، مما يتيح نقل الطاقة بكفاءة عبر مسافات تزيد عن 2000 كيلومتر. هذه الجهود القصوى منطقية اقتصاديًا بالنسبة لجغرافيا الصين، حيث غالبًا ما تقع موارد التوليد الرئيسية (الطاقة الكهرومائية والفحم) بعيدًا عن مراكز التحميل الساحلية.
التطبيقات العملية: انخفاض الجهد في الأنظمة الواقعية
إن فهم علاقات الجهد والتيار ليس مجرد مسألة أكاديمية - بل يؤثر بشكل مباشر على قرارات تصميم النظام التي يواجهها المتخصصون في الكهرباء يوميًا. دعنا نفحص كيف تنطبق هذه المبادئ على السيناريوهات الشائعة.
تصميم دائرة الفرع السكنية
ضع في اعتبارك دائرة مطبخ سكنية تزود 3600 واط من الحمل (غلاية كهربائية نموذجية أو ميكروويف). في نظام أمريكي شمالي بجهد 120 فولت، يسحب هذا 30 أمبير، مما يتطلب سلكًا نحاسيًا 10 AWG لتشغيل بطول 50 قدمًا للحفاظ على انخفاض الجهد أقل من 3٪ (توصية NEC). يسحب نفس الحمل على دائرة 240 فولت 15 أمبير فقط، مما يسمح بسلك 14 AWG لنفس المسافة وحد انخفاض الجهد. تستخدم دائرة 240 فولت ما يقرب من نصف النحاس، وتكلف أقل في التركيب، وتولد ربع الحرارة في الموصلات.
يفسر هذا سبب استخدام الأجهزة الرئيسية مثل المواقد الكهربائية والمجففات ومكيفات الهواء عالميًا 240 فولت في أمريكا الشمالية على الرغم من أن 120 فولت هو جهد المخرج القياسي. إن مكاسب الكفاءة وتكاليف الموصلات المنخفضة تبرر التعقيد الإضافي لتوفير كلا الجهدين. في نظام 230 فولت في أوروبا، تستفيد حتى الأحمال المعتدلة من متطلبات التيار المنخفضة، مما يسمح بموصلات أصغر في جميع أنحاء التركيبات السكنية.
اختيار جهد النظام الكهروضوئي الشمسي
توضح التركيبات الشمسية مبادئ اختيار الجهد بوضوح. غالبًا ما تستخدم الأنظمة السكنية الصغيرة بنوك بطاريات 48 فولت تيار مستمر، بينما تعمل الأنظمة التجارية الأكبر بجهد 600-1000 فولت تيار مستمر. يقلل الجهد العالي بشكل كبير من التيار لنفس خرج الطاقة، مما يسمح بأحجام أسلاك أصغر على المسافات الطويلة المحتملة بين المصفوفات الشمسية والعاكسات. تنتج مصفوفة شمسية بقدرة 10 كيلو وات عند 48 فولت 208 أمبير، مما يتطلب موصلات نحاسية باهظة الثمن 4/0 AWG. تنتج نفس المصفوفة عند 600 فولت 16.7 أمبير فقط، وتحتاج فقط إلى سلك 10 AWG - وهي ميزة هائلة من حيث التكلفة والتركيب.
يمكن أن تعمل العاكسات الشمسية الحديثة بجهد يصل إلى 1500 فولت تيار مستمر في التركيبات واسعة النطاق، مما يقلل من تكاليف الموصلات والخسائر. ومع ذلك، تتطلب الجهود العالية معدات سلامة وأنظمة حماية أكثر تطوراً، مما يخلق مفاضلة بين الكفاءة والتعقيد. تصميم صندوق التجميع الشمسي يجب أن يأخذ في الاعتبار اعتبارات الجهد هذه لضمان التشغيل الآمن والفعال.
دوائر وحدة تغذية المحركات الصناعية
توضح المحركات الصناعية الكبيرة التأثير الاقتصادي لاختيار الجهد. يسحب محرك بقدرة 100 حصان (75 كيلو وات) يعمل بجهد 480 فولت ثلاثي الطور ما يقرب من 110 أمبير عند الحمل الكامل. تتطلب دائرة وحدة التغذية موصلات نحاسية 2 AWG لتشغيل بطول 100 قدم. يسحب نفس المحرك المصمم للجهد المتوسط 4160 فولت 12.7 أمبير فقط، مما يسمح بموصلات 10 AWG - وهو انخفاض كبير في تكلفة الموصلات وحجم القناة وعمالة التركيب.
ومع ذلك، فإن تكلفة معدات الجهد المتوسط أعلى من تكلفة مكافئات الجهد المنخفض، وتتطلب معدات تحويل متخصصة ومحولات وأفراد مؤهلين. تحدث نقطة التعادل الاقتصادي عادةً حول 200-500 حصان، اعتمادًا على تفاصيل التثبيت. فوق هذا الحد، يكون الجهد المتوسط متفوقًا بوضوح؛ تحته، يفوز الجهد المنخفض على الرغم من الخسائر الأعلى. يفسر هذا سبب استخدام المرافق الصناعية بشكل شائع 480 فولت للمحركات التي تصل إلى 200 حصان، ثم التحول إلى 4160 فولت أو أعلى للمحركات الأكبر.
التعويض عن انخفاض الجهد: الحلول الهندسية
عندما تجبر الظروف على التشغيل بجهود أقل من المثالية، يمكن للعديد من الاستراتيجيات الهندسية التخفيف من عقوبات الكفاءة والتحديات الحرارية.
زيادة حجم الموصل: النهج المباشر
الحل الأكثر وضوحًا للخسائر المفرطة هو زيادة مساحة المقطع العرضي للموصل لتقليل المقاومة. كما ذكرنا سابقًا، يتطلب خفض الجهد إلى النصف مع الحفاظ على نفس الخسائر مضاعفة مساحة الموصل أربع مرات. هذا النهج يعمل ولكنه يحمل آثارًا كبيرة على التكلفة. تتراوح أسعار النحاس بين 3-5 دولارات للرطل، وتعني زيادة المساحة بمقدار 4 أضعاف زيادة تكلفة المواد بمقدار 4 أضعاف تقريبًا. بالنسبة لعمليات التوزيع الطويلة، يمكن أن يضيف هذا آلافًا إلى عشرات الآلاف من الدولارات إلى تكاليف المشروع.
تزيد زيادة حجم الموصل أيضًا من متطلبات القناة وأحمال هيكل الدعم وعمالة التركيب. الموصلات الأكبر حجمًا أكثر صلابة ويصعب سحبها عبر القناة، مما قد يتطلب صناديق سحب إضافية أو أحجام قنوات أكبر. غالبًا ما تجعل هذه التأثيرات المتتالية معدات تحويل الجهد أكثر اقتصادا من مجرد رمي النحاس على المشكلة. ومع ذلك، بالنسبة لعمليات التشغيل القصيرة حيث يكون التحويل غير عملي، تظل زيادة حجم الموصل استراتيجية صالحة.
تحويل الجهد: الحل المنهجي

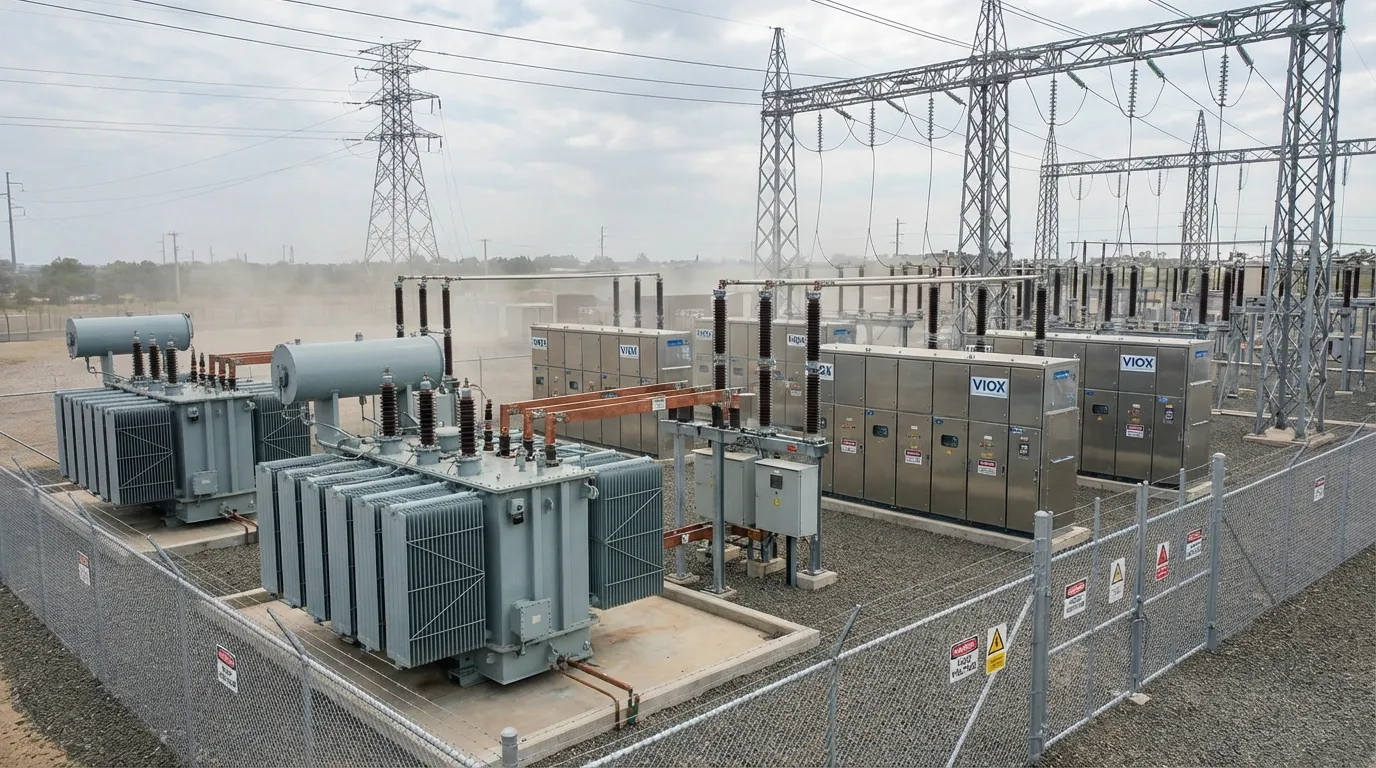

يسمح تركيب محولات الرفع والخفض بنقل الجهد العالي عبر مسافات طويلة مع معدات الجهد المنخفض في كلا الطرفين. قد يتضمن السيناريو النموذجي منشأة صناعية بجهد 480 فولت تحتاج إلى تشغيل المعدات على بعد 1000 قدم. بدلاً من تشغيل وحدات تغذية ضخمة بجهد 480 فولت، يقوم المهندسون بتركيب محول رفع إلى 4160 فولت، وتشغيل كابل الجهد المتوسط على المسافة المطلوبة، ثم تركيب محول خفض مرة أخرى إلى 480 فولت عند الحمل. يحمل جزء الجهد المتوسط ثمن التيار، مما يتطلب موصلات أصغر بكثير على الرغم من التكلفة الإضافية لاثنين من المحولات.
تتجاوز كفاءة المحولات عادةً 98٪، مما يعني أن خسائر التحويل ضئيلة مقارنة بمدخرات فقدان الموصل. تتطلب المحولات الحديثة من النوع الجاف القليل من الصيانة ولها عمر خدمة يتجاوز 30 عامًا، مما يجعل اقتصاديات دورة الحياة مواتية. فهم أنواع المحولات يساعد المهندسين على اختيار المعدات المناسبة للتطبيقات المختلفة.
إدارة الحمل وتصحيح معامل القدرة
في بعض الأحيان لا يتمثل الحل في تغيير جهد التوزيع ولكن في تقليل متطلبات التيار من خلال تحسين معامل القدرة. تسحب الأحمال الاستقرائية مثل المحركات تيارًا تفاعليًا يزيد من خسائر I²R دون أداء عمل مفيد. يقلل تركيب مكثفات تصحيح معامل القدرة من إجمالي التيار مع الحفاظ على نفس توصيل الطاقة الحقيقية. يمكن لمنشأة ذات معامل قدرة 0.7 تسحب 100 أمبير أن تقلل التيار إلى 70 أمبير عن طريق التصحيح إلى معامل القدرة الواحد - مما يقلل الخسائر إلى النصف دون أي تغييرات في الأسلاك.
توفر محركات التردد المتغير (VFDs) على المحركات وسيلة أخرى لتقليل الخسائر عن طريق مطابقة سرعة المحرك لمتطلبات الحمل الفعلية بدلاً من التشغيل بأقصى سرعة مع الاختناق الميكانيكي. يسحب المحرك الذي يعمل بسرعة 80٪ ما يقرب من 50٪ من تيار الحمل الكامل، مما يقلل الخسائر إلى 25٪ من التشغيل بأقصى سرعة. تكمل استراتيجيات التحكم هذه اختيار الجهد المناسب لإنشاء أنظمة فعالة على النحو الأمثل.
حسابات انخفاض الجهد: ضمان الأداء الكافي
بالإضافة إلى فقدان الطاقة، يؤثر انخفاض الجهد على أداء المعدات وعمرها الافتراضي. تتحمل معظم المعدات الكهربائية اختلافًا في الجهد يبلغ ± 10٪ فقط عن تصنيف اللوحة الاسمية. يتسبب انخفاض الجهد المفرط في ارتفاع درجة حرارة المحركات وتعتيم الأضواء وتعطل المعدات الإلكترونية أو فشلها قبل الأوان.
صيغة انخفاض الجهد
يتم حساب انخفاض الجهد في الموصل على النحو التالي V_drop = I × R, ، حيث I هو التيار بالأمبير و R هي المقاومة الكلية للموصل بالأوم (بما في ذلك مسارات الإمداد والعودة). تعتمد المقاومة على مادة الموصل ومساحة المقطع العرضي والطول وفقًا لـ R = ρ × L / A, ، حيث ρ هي المقاومة (1.68 × 10⁻⁸ Ω · م للنحاس عند 20 درجة مئوية)، L هو الطول بالأمتار، و A هي مساحة المقطع العرضي بالأمتار المربعة.
لإجراء حسابات عملية، يستخدم المهندسون صيغًا أو جداول مبسطة تتضمن هذه العلاقات. يوفر NEC جداول انخفاض الجهد، وتقوم العديد من الآلات الحاسبة عبر الإنترنت بتبسيط العملية. يظل المبدأ الأساسي كما هو: عمليات التشغيل الأطول والتيارات الأعلى والموصلات الأصغر تزيد جميعها من انخفاض الجهد. تؤدي مضاعفة التيار إلى مضاعفة انخفاض الجهد لموصل معين؛ مضاعفة مساحة الموصل تقلل منه إلى النصف.
معايير وحدود انخفاض الجهد
توصي NEC بالحد من انخفاض الجهد إلى 3٪ لدوائر الفروع و 5٪ إجماليًا لدوائر وحدة التغذية والفروع المجمعة. هذه توصيات وليست متطلبات، لكنها تمثل ممارسة هندسية جيدة. قد تتطلب المعدات الإلكترونية الحساسة حدودًا أكثر صرامة - 1-2٪ شائعة لمراكز البيانات والمرافق الطبية. على العكس من ذلك، تتسامح بعض التطبيقات الصناعية مع انخفاضات أعلى إذا كانت المعدات مصممة خصيصًا لذلك.
| نوع التطبيق | الحد الأقصى الموصى به لانخفاض الجهد | الجهد النموذجي | الحد الأقصى للانخفاض المقبول (بالفولت) |
|---|---|---|---|
| دوائر الإضاءة | 3% | 120 فولت / 230 فولت | 3.6 فولت / 6.9 فولت |
| دوائر الطاقة | 5% | 120 فولت / 230 فولت | 6.0 فولت / 11.5 فولت |
| دوائر المحركات | 5% | 480 فولت | 24V |
| الإلكترونيات الحساسة | 1-2% | 120V | 1.2-2.4 فولت |
| معدات اللحام | 10% (بدء التشغيل) | 480 فولت | 48V |
| مراكز البيانات | 1-2% | 208 فولت / 480 فولت | 2.1-4.2 فولت / 4.8-9.6 فولت |
حساب حجم الموصل المطلوب
لتحديد الحد الأدنى لحجم الموصل لانخفاض الجهد المقبول، أعد ترتيب الصيغ لحساب المساحة: A = (ρ × L × I) / V_drop. يعطي هذا الحد الأدنى لمساحة المقطع العرضي اللازمة للحفاظ على انخفاض الجهد أقل من الحد المحدد. قم دائمًا بالتقريب إلى حجم الموصل القياسي التالي - لا تقم أبدًا بالتقريب إلى الأدنى، لأن هذا ينتهك معايير التصميم.
على سبيل المثال، يتطلب تشغيل بطول 100 متر يحمل 50 أمبير مع انخفاض مسموح به بحد أقصى 10 فولت A = (1.68×10⁻⁸ × 100 × 50) / 10 = 8.4×10⁻⁶ م² = 8.4 مم². الحجم القياسي التالي هو 10 مم²، والذي يصبح الحد الأدنى للموصل المقبول. يفترض هذا الحساب موصلات نحاسية؛ يتطلب الألومنيوم ما يقرب من 1.6 ضعف المساحة بسبب ارتفاع المقاومة.
الوجبات الرئيسية
يعد فهم العلاقة بين الجهد والتيار وفقدان الطاقة أمرًا أساسيًا لتصميم النظام الكهربائي. توجه هذه المبادئ القرارات من الأسلاك السكنية إلى شبكات الطاقة القارية، مما يؤثر على السلامة والكفاءة والتكلفة. فيما يلي النقاط الأساسية التي يجب تذكرها:
- مضاعفة الجهد إلى النصف تضاعف خسائر الخط أربع مرات عند الحفاظ على إنتاج طاقة ثابت. يحدث هذا لأن التيار يتضاعف عندما ينخفض الجهد إلى النصف، وتتبع الخسائر صيغة I²R حيث تتناسب مع مربع التيار. هذه العلاقة الأساسية تجعل نقل الجهد العالي ضروريًا لتوصيل الطاقة بكفاءة عبر أي مسافة كبيرة.
- يقلل نقل الجهد العالي من الخسائر عن طريق تقليل متطلبات التيار لتوصيل الطاقة المكافئة. تستخدم الأنظمة الكهربائية الحديثة تحويل الجهد متعدد المراحل، ونقل الطاقة بجهد عالٍ وخفضه بالقرب من نقطة الاستخدام. يحسن هذا النهج الكفاءة مع الحفاظ على السلامة على مستوى المستهلك.
- يجب أن يراعي حجم الموصل كلاً من القدرة الحالية وانخفاض الجهد. في حين أن القدرة الحالية تضمن عدم ارتفاع درجة حرارة الموصلات، فإن حسابات انخفاض الجهد تضمن حصول المعدات على جهد كافٍ للتشغيل السليم. يجب استيفاء كلا المعيارين، وغالبًا ما يحكم انخفاض الجهد اختيار الموصل للتشغيلات الأطول.
- تستخدم مناطق مختلفة معايير جهد مختلفة بناءً على التطور التاريخي والاستثمار في البنية التحتية. تمثل أنظمة 120 فولت/240 فولت في أمريكا الشمالية، و230 فولت/400 فولت في أوروبا، و100 فولت في اليابان مقايضات بين السلامة والكفاءة والبنية التحتية القائمة. يجب على المهندسين التصميم وفقًا للمعايير الإقليمية المناسبة.
- تصحيح معامل القدرة يقلل التيار دون تغيير الطاقة الحقيقية, ، مما يقلل من خسائر I²R بشكل متناسب. يؤدي تحسين معامل القدرة من 0.7 إلى 1.0 إلى تقليل التيار بنسبة 30%، مما يقلل الخسائر بنسبة 50% تقريبًا. يمثل هذا تحسينًا فعالاً من حيث التكلفة للمرافق ذات الأحمال الاستقرائية الكبيرة.
- يحدد التحليل الاقتصادي مستويات الجهد المثلى عن طريق موازنة تكاليف الموصلات مقابل نفقات معدات التحويل. تتطلب الفولتية الأعلى معدات تحويل ومحولات أكثر تكلفة ولكنها تسمح بموصلات أصغر. تعتمد نقطة التعادل على مستويات الطاقة والمسافات وتكاليف المواد المحلية.
- تصبح الإدارة الحرارية حاسمة في التيارات العالية, ، حيث يزداد توليد الحرارة مع I² بينما يزداد التبديد خطيًا فقط مع مساحة السطح. هذا يخلق حدودًا أساسية لمقدار التيار الذي يمكن أن يحمله موصل معين بأمان، مما يجعل تصميم الجهد العالي والتيار المنخفض ضروريًا لتطبيقات الطاقة العالية.
- يؤثر انخفاض الجهد على أداء المعدات وعمرها الافتراضي, ، وليس فقط الكفاءة. تعاني المحركات والإضاءة والإلكترونيات عندما ينخفض الجهد عن نطاق تصميمها. يضمن تحديد حجم الموصل المناسب توصيل الجهد الكافي في جميع ظروف التشغيل.
- تعالج الحلول الهندسية المتعددة التحديات المتعلقة بالجهد, ، بما في ذلك زيادة حجم الموصل، وتحويل الجهد، وإدارة الحمل، وتصحيح معامل القدرة. يعتمد النهج الأمثل على متطلبات التطبيق المحددة والمسافات ومستويات الطاقة والعوامل الاقتصادية.
- توفر المعايير والرموز إرشادات التصميم ولكنها تتطلب حكمًا هندسيًا للتطبيق. توصيات NEC بشأن انخفاض الجهد، وجداول IEC للقدرة الحالية، والرموز المحلية تحدد الخطوط الأساسية، ولكن يجب على المهندسين مراعاة ظروف التثبيت المحددة والتوسع المستقبلي وهوامش الأمان.
- تتيح التكنولوجيا الحديثة فولتية أعلى وكفاءة أفضل من خلال مواد العزل المحسنة والتبديل ذي الحالة الصلبة وأنظمة الحماية المتقدمة. إن نقل التيار المستمر بجهد فائق الارتفاع وتقنيات الشبكة الذكية والتوليد الموزع تعيد تشكيل طريقة تفكيرنا في اختيار الجهد وتوزيع الطاقة.
- يمنع فهم هذه المبادئ الأخطاء المكلفة في تصميم النظام واختيار المعدات وممارسات التثبيت. سواء كنت تصمم دائرة فرعية سكنية أو نظام توزيع صناعي، تظل العلاقة بين الجهد والتيار والخسائر أساسية لإنشاء تركيبات كهربائية آمنة وفعالة واقتصادية.
قسم الأسئلة الشائعة القصيرة
لماذا يؤدي خفض الجهد إلى زيادة فقد الطاقة؟
يتطلب خفض الجهد مع الحفاظ على إنتاج طاقة ثابت تيارًا أعلى نسبيًا (نظرًا لأن P = V × I). تتبع خسائر الطاقة في الموصلات الصيغة P_loss = I²R، مما يعني أنها تزداد مع مربع التيار. عندما ينخفض الجهد إلى النصف، يتضاعف التيار، مما يتسبب في مضاعفة الخسائر أربع مرات (2² = 4). هذه العلاقة التربيعية تجعل نقل الجهد العالي ضروريًا للكفاءة - فالأمر لا يتعلق فقط بتقليل التيار، بل يتعلق بتقليل الخسائر بشكل كبير والتي تنمو بشكل كبير مع زيادة التيار.
ما هي قاعدة 80% للدوائر الكهربائية؟
تنص قاعدة 80%، المدونة في المادة 210.19 (أ) (1) من NEC، على أن الأحمال المستمرة (تلك التي تعمل لمدة ثلاث ساعات أو أكثر) يجب ألا تتجاوز 80% من السعة المقدرة للدائرة. يوفر هذا هامش أمان لتبديد الحرارة ويمنع التعثر المزعج. على سبيل المثال، يجب ألا تحمل دائرة 50 أمبير أكثر من 40 أمبير من الحمل المستمر. تأخذ هذه القاعدة في الاعتبار حقيقة أن الموصلات وأجهزة الحماية تولد حرارة تتناسب مع I²R، والتشغيل المستمر لا يسمح بفترات التبريد.
كيف يمكنني حساب انخفاض الجهد لدائرتي الكهربائية؟
استخدم الصيغة V_drop = (2 × K × I × L) / 1000, ، حيث K هو ثابت المقاومة (12.9 للنحاس، 21.2 للألمنيوم في أوم دائري لكل قدم)، I هو التيار بالأمبير، و L هو المسافة في اتجاه واحد بالقدم. عامل 2 يمثل كلا من موصلات الإمداد والعودة. بالنسبة للحسابات المترية، استخدم V_drop = (ρ × 2 × L × I) / A, ، حيث ρ هي المقاومة (1.68×10⁻⁸ Ω·m للنحاس)، L هي الطول بالأمتار، I هو التيار بالأمبير، و A هي مساحة الموصل بالأمتار المربعة. حافظ على انخفاض الجهد أقل من 3% للدوائر الفرعية و 5% إجمالي للدوائر المغذية والفرعية المجمعة وفقًا لتوصيات NEC.
لماذا تستخدم شركات الطاقة الجهد العالي لنقل الكهرباء؟
تستخدم شركات الطاقة الجهد العالي (110 كيلو فولت إلى 765 كيلو فولت) لنقل الطاقة لمسافات طويلة لأنه يقلل بشكل كبير من متطلبات التيار وبالتالي خسائر I²R. يتطلب نقل 100 ميجاوات عند 345 كيلو فولت 290 أمبير فقط، بينما تتطلب نفس الطاقة عند 34.5 كيلو فولت 2900 أمبير - أي أعلى بعشر مرات. نظرًا لأن الخسائر تتناسب مع I²، فإن نظام الجهد المنخفض سيكون لديه خسائر أعلى بمقدار 100 مرة. إن التوفير في مواد الموصلات وفاقد الطاقة يتجاوز بكثير تكلفة معدات التحويل في كلا طرفي الخط. وقد دفع هذا المبدأ التطور نحو جهود نقل أعلى من أي وقت مضى، حيث تقوم بعض البلدان الآن بتشغيل أنظمة جهد فائق للغاية تزيد عن 1000 كيلو فولت.
ماذا يحدث إذا استخدمت سلكًا صغيرًا جدًا؟
يؤدي استخدام سلك صغير الحجم إلى خلق مخاطر متعددة. أولاً، تتسبب كثافة التيار المفرطة في ارتفاع درجة الحرارة، مما قد يؤدي إلى انصهار العزل وخلق مخاطر نشوب حريق. ثانيًا، تزيد المقاومة العالية من انخفاض الجهد، مما يتسبب في حصول المعدات على جهد غير كافٍ وقد تفشل أو تعمل بشكل غير فعال. ثالثًا، قد لا يتعثر قاطع الدائرة بالسرعة الكافية لمنع حدوث تلف، حيث يتم تحديد حجمه لتصنيف الدائرة بدلاً من السعة الفعلية للموصل. رابعًا، تهدر خسائر I²R الطاقة على شكل حرارة، مما يزيد من تكاليف التشغيل. قم دائمًا بتحديد حجم الموصلات بناءً على جداول القدرة الحالية (لمنع ارتفاع درجة الحرارة) وحسابات انخفاض الجهد (لضمان توصيل الجهد الكافي)، ثم حدد الأكبر من بين النتيجتين.
هل يمكنني تقليل الفقد باستخدام الألومنيوم بدلاً من أسلاك النحاس؟
يتمتع سلك الألومنيوم بحوالي 61% من موصلية النحاس، مما يعني أنك تحتاج إلى حوالي 1.6 ضعف مساحة المقطع العرضي لتحقيق مقاومة مكافئة. في حين أن تكلفة الألومنيوم أقل للرطل الواحد، إلا أنك تحتاج إلى كمية أكبر منه، وقد يتطلب الحجم الأكبر قنوات وهياكل دعم أكبر. لتحقيق خسائر مكافئة، يوفر الألومنيوم توفيرًا متواضعًا في التكاليف في التركيبات الكبيرة حيث تهيمن تكلفة المواد. ومع ذلك، يتطلب الألومنيوم تقنيات إنهاء خاصة لمنع الأكسدة والتراخي، وتقيد بعض السلطات القضائية استخدامه في تطبيقات معينة. بالنسبة لمعظم الأعمال السكنية والتجارية الخفيفة، يظل النحاس هو المفضل على الرغم من ارتفاع تكلفة المواد بسبب سهولة التركيب والوصلات الأكثر موثوقية.
كيف يؤثر معامل القدرة على فقدان الخطوط؟
يؤدي معامل القدرة المنخفض إلى زيادة التيار دون زيادة توصيل الطاقة المفيدة، وبالتالي زيادة خسائر I²R. الحمل الذي يسحب 100 أمبير بمعامل قدرة 0.7 يوفر فقط 70٪ من الطاقة التي يوفرها 100 أمبير بمعامل قدرة يساوي 1، ولكنه يولد نفس خسائر الموصل. تحسين معامل القدرة من 0.7 إلى 1.0 من خلال بنوك المكثفات أو طرق التصحيح الأخرى يقلل التيار إلى 70 أمبير لنفس القدرة الحقيقية، مما يقلل الخسائر بنسبة 50٪ تقريبًا (حيث أن 0.7² = 0.49). هذا يجعل تصحيح معامل القدرة أحد أكثر تحسينات الكفاءة فعالية من حيث التكلفة للمنشآت الصناعية ذات الأحمال الاستقرائية الكبيرة مثل المحركات والمحولات.
ما هو الجهد الذي يجب أن أستخدمه لتشغيل كابل طويل؟
بالنسبة لتمديدات الكابلات الطويلة، غالبًا ما يكون الجهد العالي أكثر اقتصادا وكفاءة. احسب انخفاض الجهد عند اختيار الجهد الأولي - إذا تجاوز 3-5٪، لديك ثلاثة خيارات: زيادة حجم الموصل (مكلف للتمديدات الطويلة)، أو زيادة الجهد (يتطلب معدات تحويل)، أو قبول خسائر أعلى وانخفاض الجهد (غير مقبول عمومًا). عادةً ما تفضل نقطة التعادل الاقتصادي تحويل الجهد للتمديدات التي تتجاوز 100-200 قدم عند الجهد المنخفض. تستخدم المنشآت الصناعية عادةً 480 فولت بدلاً من 208 فولت لهذا السبب، وقد ترفع الجهد إلى 4160 فولت أو أعلى للتغذية الطويلة جدًا. تستخدم تركيبات الطاقة الشمسية بشكل متزايد 600-1500 فولت تيار مستمر لتقليل تكاليف الموصلات عبر المسافات بين المصفوفات والعاكسات.
