اختيار الحق molded case circuit breaker (MCCB) يبدأ بفهم أحجام القواطع القياسية. على عكس قواطع الدائرة المصغرة (MCBs) التي تحمي الدوائر النهائية، تغطي قواطع MCCB نطاقًا أوسع بكثير من التيار - من مغذيات الفروع 16 أمبير إلى مغذيات الدخول الرئيسية 1600 أمبير - ويؤثر اختيار التصنيف الصحيح بشكل مباشر على سلامة النظام والتنسيق وتكاليف المشروع.
يرسم هذا الدليل خرائط لتصنيفات التيار القياسية الكاملة وفقًا لمعيار IEC 60947-2، ويشرح فئات حجم الإطار، ويوضح لك كيفية مطابقة مواصفات القاطع مع تطبيقك. سواء كنت تقوم بتحديد حجم مغذي المحرك، أو مغذي فرعي للمبنى، أو مغذي دخول للوحة المفاتيح، فستجد التفاصيل الفنية ومنطق الاختيار الذي تحتاجه.

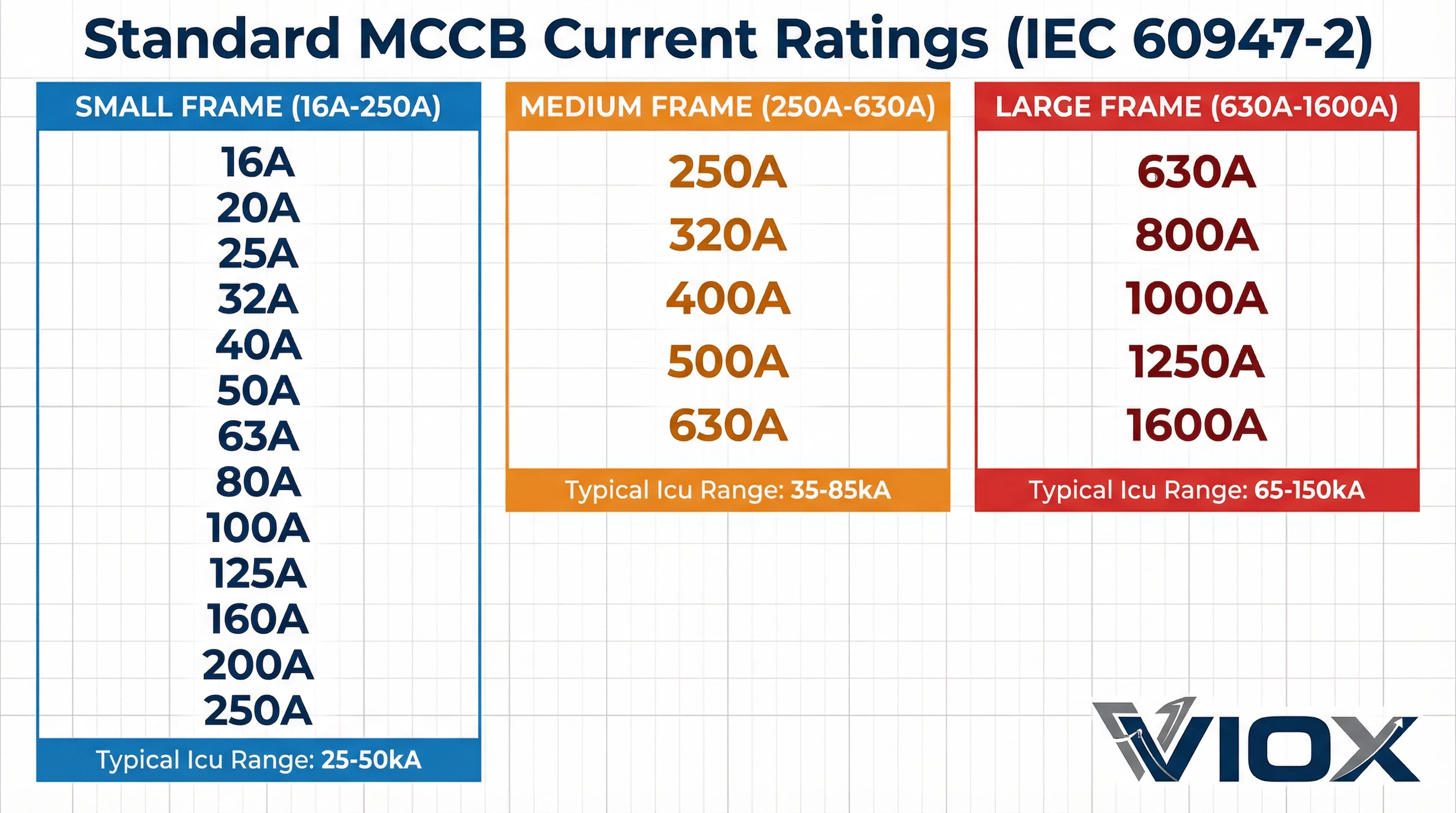

مرجع سريع: تصنيفات التيار القياسية لقواطع MCCB
تتوفر قواطع MCCB المتوافقة مع معيار IEC بهذه التصنيفات القياسية:
16A | 20A | 25A | 32A | 40A | 50A | 63A | 80A | 100A | 125A | 160 أمبير | 200 أمبير | 250 أمبير | 320 أمبير | 400 أمبير | 500 أمبير | 630أ | 800 أمبير | 1000 أمبير | 1250 أمبير | 1600 أمبير
لا يقدم كل مصنع كل تصنيف في كل إطار. يحدد حجم الإطار (صغير أو متوسط أو كبير) تصنيفات التيار المتوفرة وما هي قدرات القطع (Icu/Ics) التي يمكن للقاطع تحقيقها.
فهم تصنيفات معيار IEC 60947-2
IEC 60947-2 هو المعيار الدولي الذي يحدد متطلبات الأداء لقواطع الدائرة ذات الجهد المنخفض، بما في ذلك جميع قواطع MCCB. عندما ترى علامة “IEC 60947-2” على لوحة اسم القاطع، فإن ذلك يؤكد أن الجهاز قد تم اختباره واعتماده لتلبية معايير كهربائية وميكانيكية وسلامة محددة.
معلمات التصنيف الرئيسية
تتضمن كل ورقة بيانات لقاطع MCCB هذه التصنيفات الأساسية:
In (التيار المقنن): الحد الأقصى للتيار المستمر الذي يمكن للقاطع تحمله في درجة حرارة محيطة مرجعية (عادةً 40 درجة مئوية) دون التعثر. هذا هو “حجم” القاطع - على سبيل المثال، قاطع MCCB بقدرة 250 أمبير لديه In = 250 أمبير.
Ue (الجهد التشغيلي المقنن): الجهد الذي تم تصميم القاطع للعمل عنده. تتضمن التصنيفات الشائعة 230 فولت، 400 فولت، 690 فولت تيار متردد للأنظمة ثلاثية الطور، أو 250 فولت تيار مستمر لتطبيقات البطاريات والطاقة الشمسية.
Icu (قدرة القطع القصوى المقننة للتيار الناتج عن قصر الدائرة): الحد الأقصى لتيار العطل (بالكيلو أمبير) الذي يمكن للقاطع مقاطعته بأمان مرة واحدة. بعد عطل بمستوى Icu، قد لا يكون القاطع مناسبًا للخدمة المستمرة. تتراوح القيم النموذجية من 25 كيلو أمبير إلى 100 كيلو أمبير اعتمادًا على حجم الإطار.
Ics (قدرة القطع المقننة للخدمة للتيار الناتج عن قصر الدائرة): مستوى تيار العطل الذي يمكن للقاطع مقاطعته والبقاء قابلاً للخدمة للتشغيل المستمر. يحدد معيار IEC قيمة Ics كنسبة مئوية من Icu - عادةً 25٪ أو 50٪ أو 75٪ أو 100٪. بالنسبة للمرافق الحيوية، حدد Ics = 100٪؛ بالنسبة للمباني التجارية، فإن 75٪ هي الممارسة القياسية.
فئات الاستخدام
يحدد معيار IEC 60947-2 فئتين:
- الفئة أالفئة A: قواطع مصممة للتعثر الفوري دون تأخير زمني متعمد. تندرج معظم قواطع MCCB في هذه الفئة للتوزيع العام وحماية المحركات.
- الفئة Bالفئة B: قواطع ذات تأخير زمني متعمد (قدرة تحمل) للتنسيق الانتقائي مع الأجهزة الموجودة في اتجاه المصب. تستخدم في المواضع العلوية حيث تحتاج إلى انتقائية.
لماذا هذه التصنيفات مهمة
عند تحديد حجم قاطع MCCB، يجب عليك التأكد من:
- تطابق In أو تتجاوز تيار الحمل (مع هامش للاندفاع والنمو المستقبلي)
- تفي Icu أو تتجاوز تيار العطل المحتمل في نقطة التركيب
- Ics مناسب لأهمية التطبيق (75-100٪)
- يستوعب حجم الإطار المجموعة المطلوبة من In و Icu
لا يتطلب الحمل 250 أمبير تلقائيًا قاطعًا بقدرة 250 أمبير - تحتاج أيضًا إلى التحقق من مستوى العطل ومتطلبات التنسيق وما إذا كان تخفيض القدرة ينطبق (درجة الحرارة المحيطة العالية أو التجميع أو المحتوى التوافقي).

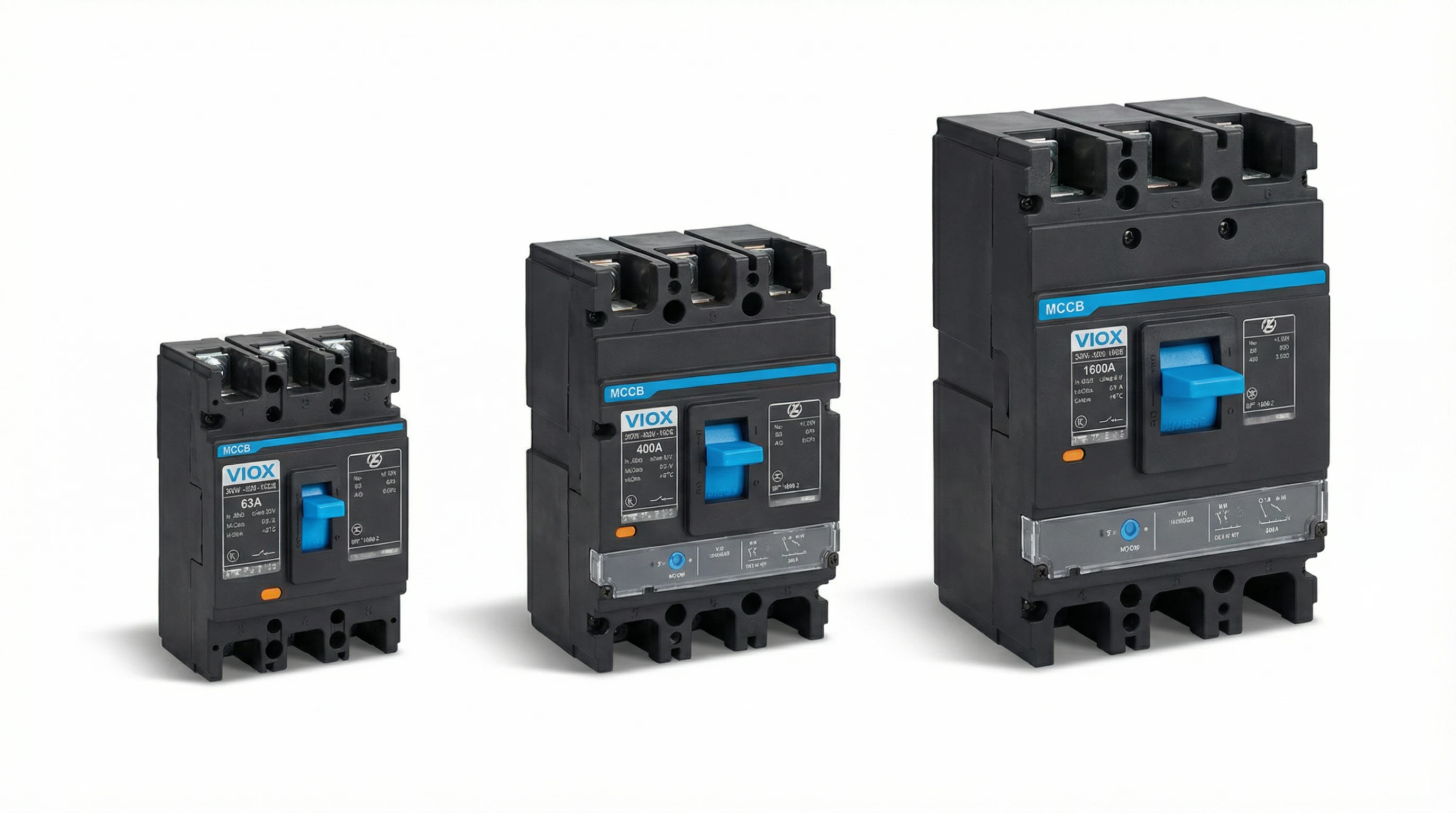

فئات حجم إطار قاطع MCCB
تصنيف حجم الإطار
بينما يستخدم المصنعون اصطلاحات تسمية مختلفة، فإن الصناعة تتعرف على ثلاث فئات واسعة:
| فئة الإطار | نطاق التيار النموذجي | نطاق Icu النموذجي | التطبيقات الشائعة |
| إطار صغير | 16 أمبير - 250 أمبير | 25 كيلو أمبير - 50 كيلو أمبير | دوائر الفروع، والمغذيات الصغيرة، وحماية المحركات |
| إطار متوسط | 250 أمبير - 630 أمبير | 35 كيلو أمبير - 70 كيلو أمبير | المغذيات الفرعية، ومغذيات المباني، ولوحات التوزيع |
| إطار كبير | 630 أمبير - 1600 أمبير | 50kA – 100kA | مغذيات الدخول الرئيسية، ولوحات المفاتيح، والمغذيات الرئيسية الصناعية |
لماذا حجم الإطار مهم
حدود قدرة القطع: يمكن للإطارات الأكبر مقاطعة تيارات العطل الأعلى. إذا كانت نقطة التركيب لديك بها تيار عطل محتمل يبلغ 65 كيلو أمبير، فستحتاج إلى إطار متوسط أو كبير - عادةً ما يصل الحد الأقصى للإطارات الصغيرة إلى 50 كيلو أمبير.
المساحة المادية: يمكن أن يكون عرض قاطع MCCB كبير الإطار بقدرة 1600 أمبير 300 مم أو أكثر، بينما قد يكون عرض قاطع صغير الإطار بقدرة 63 أمبير 70 مم. يجب أن يراعي تصميم اللوحة هذه الأبعاد، خاصة في مشاريع التحديث.
تحسين التكلفة: لا تبالغ في التحديد. لا يحتاج تطبيق 200 أمبير بمستوى عطل 30 كيلو أمبير إلى قاطع كبير الإطار. استخدم وحدة صغيرة الإطار بقدرة 250 أمبير لتوفير مساحة اللوحة والتكلفة.
نطاق الضبط: غالبًا ما تسمح وحدات التعثر الإلكترونية في الإطارات الأكبر حجمًا بضبط In و Ir (حراري) و Im (مغناطيسي) في الموقع. عادة ما تكون الإطارات الصغيرة ذات الرحلات الحرارية المغناطيسية ثابتة.
الإطار مقابل التصنيف: مثال عملي
ضع في اعتبارك مغذي 400 أمبير في مبنى تجاري بمستوى عطل 40 كيلو أمبير:
- الخيار 1: حدد قاطع MCCB متوسط الإطار مصنفًا 400 أمبير / 50 كيلو أمبير (In=400A، Icu=50kA)
- الخيار 2: حدد قاطع MCCB كبير الإطار مصنفًا 400 أمبير / 65 كيلو أمبير (In=400A، Icu=65kA)
كلاهما يفي بمتطلبات الحمل 400 أمبير، لكن الخيار 1 يستخدم إطارًا أصغر وأقل تكلفة ومناسبًا لمستوى العطل 40 كيلو أمبير. يوفر الخيار 2 هامشًا ولكنه يهدر مساحة اللوحة والميزانية. المفتاح هو اختيار أصغر إطار الذي يفي بمتطلبات كل من In و Icu الخاصة بك.
قواطع MCCB ذات الإطار الصغير (16 أمبير - 250 أمبير)
تتعامل قواطع MCCB ذات الإطار الصغير مع غالبية تطبيقات الدوائر الفرعية والمغذيات الفرعية وحماية المحركات في البيئات التجارية والصناعية الخفيفة. إنها تسد الفجوة بين قواطع MCB (حتى 125 أمبير) وقواطع التوزيع الأكبر.
تصنيفات التيار القياسية
| التصنيف (أ) | التطبيقات النموذجية | نوع التعثر الشائع |
| 16A | مغذيات المحركات الصغيرة، لوحات الإضاءة | حراري-مغناطيسي |
| 20A | دوائر المعدات، المضخات الصغيرة | حراري-مغناطيسي |
| 25A | وحدات التدفئة والتهوية وتكييف الهواء (HVAC)، الآلات الصغيرة | حراري-مغناطيسي |
| 32A | مغذيات المحركات (حتى 15 كيلو واط عند 400 فولت) | حراري-مغناطيسي |
| 40A | معدات المطابخ التجارية، المبردات | حراري-مغناطيسي |
| 50A | المحركات المتوسطة (22 كيلو واط)، مغذيات UPS | حراري-مغناطيسي |
| 63A | المغذيات الفرعية للتوزيع، المحركات الكبيرة (30 كيلو واط) | حراري-مغناطيسي / إلكتروني |
| 80A | التوزيع الفرعي للمباني، مراكز التحكم في المحركات | حراري-مغناطيسي / إلكتروني |
| 100A | لوحات توزيع الأرضيات، دوائر المصاعد | حراري-مغناطيسي / إلكتروني |
| 125A | خطوط المباني، مدخل الخدمة التجارية الصغيرة | إلكتروني |
| 160 أمبير | الشبكات الفرعية الرئيسية، مفاتيح نقل المولدات | إلكتروني |
| 200 أمبير | الشبكات الفرعية التجارية الرئيسية، المغذيات الصناعية الصغيرة | إلكتروني |
| 250 أمبير | المغذيات الرئيسية للمباني، التوزيع الصناعي | إلكتروني |
الخصائص التقنية
القدرة الاستيعابية: توفر قواطع MCCB ذات الإطار الصغير عادةً تصنيفات Icu من 25 كيلو أمبير إلى 50 كيلو أمبير. بالنسبة لمعظم المباني التجارية (مستويات الأعطال 20-35 كيلو أمبير)، يوفر إطار 36 كيلو أمبير أو 50 كيلو أمبير حماية كافية.
تقنية التعثر:
- 16A-63A: عادةً ما تكون حرارية-مغناطيسية ثابتة (شريط ثنائي المعدن + تعثر كهرومغناطيسي)
- 63 أمبير - 250 أمبير: متوفرة في كل من الإصدارات الحرارية-المغناطيسية الثابتة والإلكترونية القابلة للتعديل
- توفر وحدات التعثر الإلكترونية إعدادات Ir (الحمل الزائد) و Im (القصيرة الدائرة) القابلة للتعديل، وهي مفيدة لتنسيق المحركات
الأقطاب المتاحة: تكوينات 1P، 2P، 3P، 4P. لاحظ أن قواطع MCCB أحادية القطب أقل شيوعًا من قواطع MCB للدوائر أحادية الطور - تبدأ معظم قواطع MCCB ذات الإطار الصغير بـ 2P أو 3P.
مثال على حماية المحرك
بالنسبة لمحرك ثلاثي الأطوار بقدرة 30 كيلو واط / 400 فولت (In ≈ 57 أمبير عند الحمل الكامل):
- حدد تصنيف القاطع: اختر قاطع MCCB بقدرة 63 أمبير (الحجم القياسي التالي أعلى من 57 أمبير)
- تحقق من قدرة القطع: إذا كان مستوى العطل 28 كيلو أمبير، فحدد Icu بقدرة 36 كيلو أمبير أو 50 كيلو أمبير
- إعداد التعثر: استخدم تعثرًا إلكترونيًا مع Ir قابل للتعديل تم ضبطه على 0.95 × In (حماية حرارية 54 أمبير)
- التنسيق: تأكد من أن العتبة المغناطيسية Im > تيار بدء تشغيل المحرك (عادةً 6-8 × In)
متى تختار الإطار الصغير
- تيار الحمل ≤ 250 أمبير
- مستوى العطل ≤ 50 كيلو أمبير
- التطبيق يتضمن المحركات أو الآلات أو التوزيع الفرعي للمباني
- المساحة محدودة (عادةً ما بين 70-140 مم عرضًا حسب الأقطاب)
بالنسبة للتصنيفات الأقل (16-32 أمبير) التي تحمي الأحمال المقاومة البسيطة، قد يكون قاطع MCB أكثر فعالية من حيث التكلفة. اختر قاطع MCCB عندما تحتاج إلى إعدادات تعثر قابلة للتعديل أو قدرة قطع أعلى أو تنسيق انتقائية أفضل.
قواطع MCCB ذات الإطار المتوسط (250 أمبير - 630 أمبير)
تعمل قواطع MCCB ذات الإطار المتوسط بمثابة العمود الفقري لأنظمة التوزيع التجارية والصناعية. إنها تحمي مغذيات المباني والشبكات الفرعية الرئيسية والمحولات الثانوية ذات الجهد المتوسط. يغطي هذا النطاق غالبية تطبيقات لوحة التوزيع الرئيسية في المباني المكتبية ومراكز التسوق والمرافق الصناعية.
تصنيفات التيار القياسية
| التصنيف (أ) | التطبيقات النموذجية | نطاق Icu النموذجي |
| 250 أمبير | المغذيات الرئيسية للمباني، التوزيع الفرعي الصناعي | 35 كيلو أمبير - 65 كيلو أمبير |
| 320 أمبير | المغذيات الرئيسية التجارية، الأحمال الصناعية المتوسطة | 35 كيلو أمبير - 65 كيلو أمبير |
| 400 أمبير | مدخل خدمة المباني (صغير-متوسط)، معدات العمليات | 35 كيلو أمبير - 70 كيلو أمبير |
| 500 أمبير | المغذيات الكبيرة للمباني، الشبكات الصناعية الرئيسية | 50 كيلو أمبير - 70 كيلو أمبير |
| 630أ | لوحات التوزيع الرئيسية، حماية المحولات الثانوية | 50 كيلو أمبير - 85 كيلو أمبير |
الخصائص التقنية
القدرة الاستيعابية: توفر الإطارات المتوسطة تصنيفات Icu أعلى (35-85 كيلو أمبير) للتعامل مع تيارات الأعطال المرتفعة النموذجية في نقاط التوزيع الرئيسية. غالبًا ما تشهد المواقع الصناعية التي لديها توليد في الموقع أو اقتران محولات قريب مستويات أعطال في نطاق 40-65 كيلو أمبير.
رحلة الإلكترونية الوحدات: تستخدم جميع قواطع MCCB ذات الإطار المتوسط تقريبًا تقنية التعثر الإلكتروني مع:
- Ir (الحمل الزائد): قابل للتعديل من 0.4 إلى 1.0 × In، حماية حرارية مؤخرة زمنيًا
- Isd (تأخير قصير): عتبة فورية قابلة للتعديل للتيار القصير، عادةً 1.5-10 × In
- Ii (فوري): قاطع مغناطيسي للأعطال عالية المستوى (اختياري في بعض الوحدات)
- العطل الأرضي: وحدة حماية اختيارية من الأعطال الأرضية لتعزيز السلامة
عرض الإطار: توقع عرض 140-180 مم للوحدات ثلاثية الأقطاب، و 190-240 مم للوحدات رباعية الأقطاب. خطط بعناية لأبعاد القطع في اللوحة - تشغل هذه القواطع مساحة أكبر بكثير من الإطارات الصغيرة.
تواصل: تقدم العديد من قواطع MCCB متوسطة الإطار وحدات اتصال (Modbus RTU، Profibus، Ethernet) للاندماج في أنظمة إدارة المباني (BMS) أو SCADA.
التنسيق والانتقائية
عند مستوى التيار هذا،, التنسيق الانتقائي يصبح أمرًا بالغ الأهمية. أنت بحاجة إلى تحليل منحنى الوقت والتيار لضمان تمييز قواطع 630A في المنبع و 250A في المصب بشكل صحيح:
- استخدم تقنيات تعثر مختلفة: إلكتروني في المنبع (تأخير زمني قابل للتعديل) + حراري مغناطيسي في المصب (سريع)
- تحقق من منحنيات الوقت والتيار: تأكد من وجود وقت تمييز لا يقل عن 100-200 مللي ثانية عند جميع مستويات الخطأ
- ضع في اعتبارك السلسلة S أو ZSI: يقدم بعض المصنّعين “انتقائية” أو تعشيق انتقائي للمنطقة لضمان التنسيق
مثال على حماية ثانوي المحولات
بالنسبة لمحولات 1000kVA / 400V (In ≈ 1443A ثانوي):
- حساب مستوى الخطأ: إذا كانت مقاومة المحول Zk = 6%، فالخطأ الثانوي ≈ 24 × In = 34.6kA
- حدد تصنيف القاطع: اختر قاطع MCCB بقدرة 630A كقاطع رئيسي (يسمح بنمو الحمولة في المستقبل إلى ~ 440kW)
- حدد قدرة القطع: Icu ≥ 35kA؛ حدد إطار 50kA أو 65kA للهامش
- إعدادات التعثر: Ir = 0.8 × 630A = 504A (يسمح بتغذية 1443A دون تعثر بسبب الحمل الزائد)
- التنسيق: اضبط Isd = 3000A مع تأخير 0.2 ثانية للانتقائية مع قواطع 250A في المصب
متى تختار الإطار المتوسط
- تيار الحمل 250-630A
- مستوى العطل 30-85kA
- التطبيق يشمل لوحات التوزيع الرئيسية أو مدخل خدمة المبنى أو مغذيات صناعية
- الانتقائية مطلوب التنسيق مع القواطع في المصب
- تواصل هناك حاجة إلى التكامل مع BMS / SCADA
قواطع MCCB ذات الإطار الكبير (630A - 1600A)
تحمي قواطع MCCB ذات الإطار الكبير المغذيات الرئيسية وأقسام قضبان التوصيل في المفاتيح الكهربائية والأحمال الصناعية الثقيلة. تعمل هذه القواطع كجهاز الحماية الأساسي بين مصدر الطاقة (أو التوليد في الموقع) ونظام التوزيع في المنشأة. على هذا النطاق، يمكن أن يؤدي فشل قاطع واحد إلى إغلاق مبنى بأكمله أو خط إنتاج - الموثوقية والتنسيق أمران لا يقبلان المساومة.
تصنيفات التيار القياسية
| التصنيف (أ) | التطبيقات النموذجية | نطاق Icu النموذجي |
| 630أ | مغذي رئيسي صناعي صغير، خدمة مبنى كبير | 50kA – 100kA |
| 800 أمبير | رئيسي صناعي متوسط، توزيع حرم جامعي متعدد المباني | 65kA - 100kA |
| 1000 أمبير | لوحة مفاتيح رئيسية صناعية، مغذي UPS لمركز البيانات | 65kA - 100kA |
| 1250 أمبير | مغذيات رئيسية صناعية ثقيلة، مجمعات تجارية كبيرة | 85kA - 100kA |
| 1600 أمبير | أقصى تصنيف لقاطع MCCB؛ المفاتيح الكهربائية الرئيسية، المغذيات الرئيسية | 85kA - 150kA |
الخصائص التقنية
القدرة الاستيعابية: توفر الإطارات الكبيرة أعلى تصنيفات Icu المتاحة في تقنية MCCB - 65-150kA. فوق هذا المستوى، تنتقل عادةً إلى قواطع الهواء (ACBs) مع تصميم قابل للسحب.
وحدات تعثر إلكترونية متقدمة: تتميز قواطع MCCB ذات الإطار الكبير بوحدات تعثر متطورة يتم التحكم فيها بواسطة معالج دقيق مع:
- منحنيات التيار الزمني القابلة للبرمجة: منحنيات ANSI أو منحنيات IEC أو إعدادات مخصصة
- حماية من الأعطال الأرضية: حساسية وتأخير زمني قابلان للتعديل (30 مللي أمبير إلى 1200 أمبير)
- حماية محايدة: وحدات رباعية الأقطاب مع مراقبة التيار المحايد
- الكشف عن الأعطال القوسية: وحدات AFCI اختيارية للوقاية من الحرائق
- القياس وتسجيل البيانات: التيار والجهد والطاقة والطاقة والتوافقيات في الوقت الفعلي
- بروتوكولات الاتصال: Modbus TCP / IP و Profinet و BACnet للتكامل
الأبعاد المادية: يمكن أن يبلغ قياس قاطع MCCB رباعي الأقطاب 1600A 300 مم (عرض) × 380 مم (ارتفاع) × 140 مم (عمق). يتجاوز الوزن 15 كجم. يتطلب التثبيت تركيبًا آمنًا على قضيب التوصيل أو عروات الكابلات المصنفة بمواصفات عزم دوران مناسبة (غالبًا 40-60 نيوتن متر لعزم دوران الطرف).
الاختبار والصيانة: يتطلب معيار IEC 60947-2 أن تتحمل قواطع MCCB ذات الإطار الكبير تسلسلات اختبار محددة. بعد الأعطال الكبيرة (بالقرب من Icu)، افحص تآكل التلامس وحالة قناة القوس وتآكل الآلية. تجري العديد من المواقع اختبارات التعثر السنوية وفحوصات مقاومة التلامس كل 3-5 سنوات.
مثال على المغذي الرئيسي للمفاتيح الكهربائية
لمنشأة صناعية 2500kVA / 400V (حمولة مقدرة 3608A، عامل الطلب 0.6 = 2165A):
- حساب مستوى الخطأ: مساهمة الخطأ من المرافق = 80kA عند نقطة الخدمة
- حدد تصنيف القاطع: اختر قاطع MCCB بقدرة 1600A (الحجم القياسي التالي أعلى من طلب 2165A، يسمح بالنمو)
- حدد قدرة القطع: Icu ≥ 80kA؛ حدد إطار 100kA لهامش الأمان
- إعدادات التعثر: Ir = 0.9 × 1600A = 1440A، Isd = 6400A / 0.4s، Ii = 15000A
- التنسيق: تحقق من الانتقائية مع مغذيات 630 أمبير في اتجاه المصب باستخدام منحنيات التيار الزمني
- تواصل: الاتصال بنظام SCADA لمراقبة الأحمال والقدرة على الفصل عن بعد
قاطع التيار الهوائي (ACB) مقابل قاطع التيار المقولب ذو الإطار الكبير (MCCB)
التزم بقاطع التيار المقولب (MCCB) إذا::
- التيار ≤ 1600 أمبير
- مستوى العطل ≤ 100 كيلو أمبير (أو 150 كيلو أمبير مع الطرازات عالية الأداء)
- تركيب ثابت (لا توجد متطلبات للصيانة بالسحب)
- قيود الميزانية تفضل قاطع التيار المقولب (MCCB) المدمج على قاطع التيار الهوائي (ACB)
قم بالتبديل إلى قاطع التيار الهوائي (ACB) إذا::
- التيار > 1600 أمبير (تمتد قواطع التيار الهوائية (ACB) إلى 6300 أمبير+)
- مطلوب تصميم قابل للسحب للصيانة دون توقف
- تتطلب مستويات الأعطال العالية للغاية (> 100 كيلو أمبير) تقنية فصل قاطع التيار الهوائي (ACB)
- يتطلب التطبيق فصلًا مرئيًا للجهات أو جهات اتصال مساعدة واسعة النطاق
متى تختار الإطار الكبير
- تيار الحمل 630-1600 أمبير
- مستوى العطل 50-150 كيلو أمبير
- التطبيق يشمل المغذيات الرئيسية أو المفاتيح الكهربائية أو نقاط التوزيع الحرجة
- الحماية المتقدمة (القياس، الاتصال، التأريض) مطلوب
- الميزانية والمساحة تفضل تقنية قاطع التيار المقولب (MCCB) على قاطع التيار الهوائي (ACB)

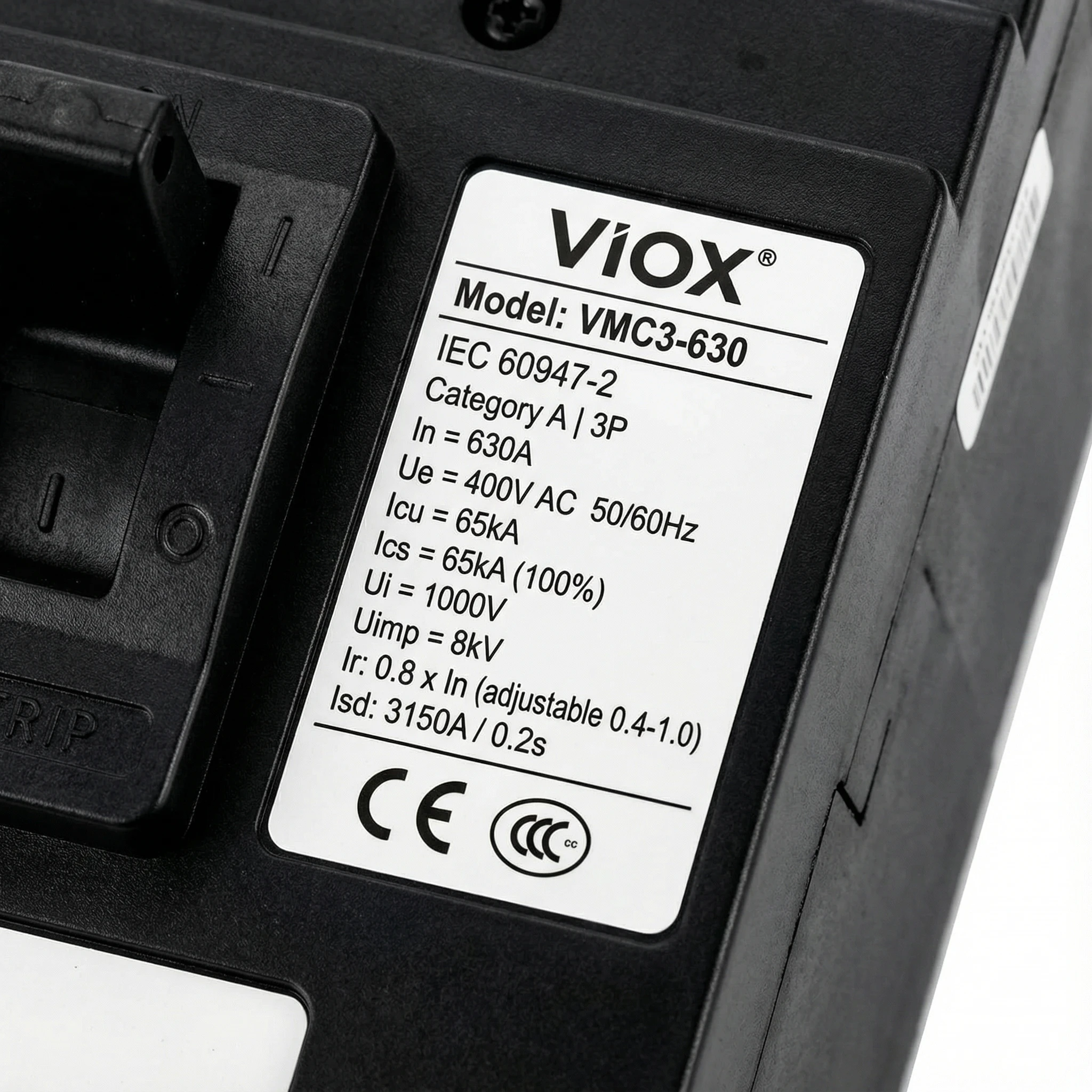

كيفية قراءة لوحات تصنيف قاطع التيار المقولب (MCCB)
يحمل كل قاطع تيار مقولب (MCCB) متوافق مع معايير اللجنة الكهروتقنية الدولية (IEC) لوحة تصنيف (لوحة اسم) تعرض بيانات المواصفات الهامة. إن فهم كيفية فك تشفير هذه المعلومات يضمن لك تحديد القواطع وتركيبها وصيانتها بشكل صحيح.
معلومات لوحة الاسم الأساسية
تشتمل لوحة تصنيف قاطع التيار المقولب (MCCB) النموذجية على:
- 1. الشركة المصنعة والطراز: اسم العلامة التجارية وسلسلة المنتج (مثل “VIOX VMC3-630”)
- 2. علامة معيار اللجنة الكهروتقنية الدولية (IEC): “IEC 60947-2” أو “EN 60947-2” يؤكد الامتثال
- 3. التيار المقنن (In): تصنيف التيار الاسمي للقاطع في درجة الحرارة المحيطة المرجعية (40 درجة مئوية)
- 4. الجهد المقنن (Ue): تصنيف جهد التشغيل (مثل 690 فولت تيار متردد، 250 فولت تيار مستمر)
- 5. قدرة القطع (Icu / Ics): حدود Icu (القصوى) و Ics (الخدمة) بالكيلو أمبير
- 6. فئة الاستخدام: الفئة أ (فوري) أو الفئة ب (مع تأخير زمني)
- 7. جهد العزل المقنن (Ui): أقصى جهد للنظام يتحمله
- 8. جهد تحمل النبض المقنن (Uimp): مناعة ضد زيادة التيار (مثل 8 كيلو فولت)
- 9. الأقطاب والتكوين: 3P أو 4P
- 10. إعدادات الفصل: نطاقات Ir و Isd و Ii (إذا كانت قابلة للتعديل)
- 11. الشهادات: علامات CE و CCC و UL
ما يجب التحقق منه قبل التثبيت
- In ≥ تيار الحمل المحسوب (مع تخفيض التصنيف لدرجة الحرارة/التجميع إذا كان ذلك ممكنًا)
- Ue = جهد النظام (يجب أن تتطابق؛ لا يمكن لقاطع 400 فولت حماية نظام 690 فولت)
- تيار الخطأ المتوقع ≥ في نقطة التثبيت
- Ics مناسب للتطبيق (75-100٪ للتطبيقات الأكثر أهمية)
- تتطابق الأقطاب مع النظام: 3P للتيار ثلاثي الأطوار، 4P إذا كانت حماية المحايد مطلوبة
- إعدادات التعثر (إذا كان قابلاً للتعديل) تم تكوينه وفقًا لدراسة التنسيق
- الشهادات صالح لمنطقة التثبيت

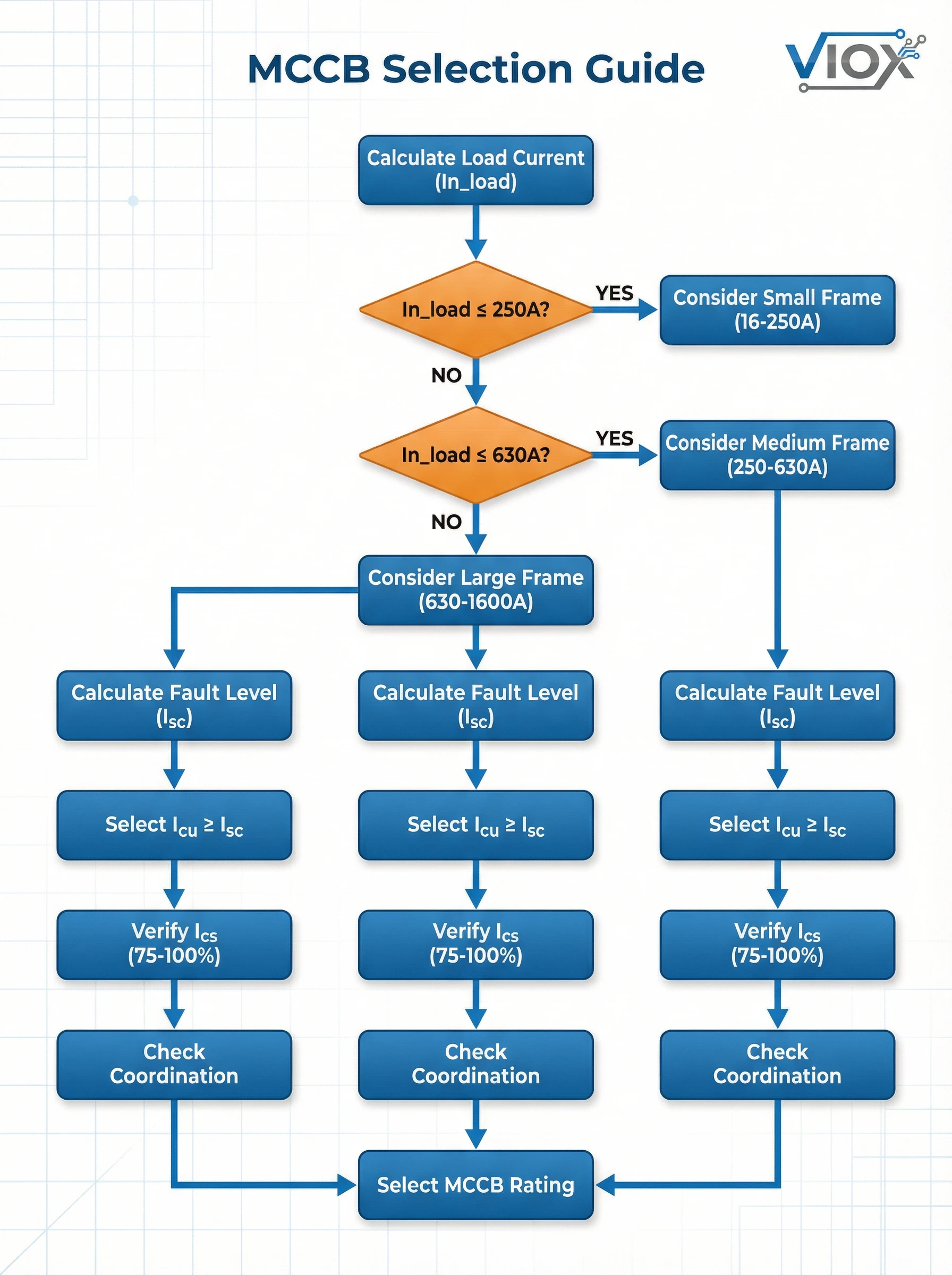

دليل الاختيار حسب التطبيق
يعتمد اختيار تصنيف التيار المناسب لقاطع التيار المقولب (MCCB) على التطبيق المحدد ونوع الحمل ومستوى العطل ومتطلبات التنسيق.
جدول التحديد السريع
| التطبيق | تيار الحمل | تصنيف قاطع التيار المقولب (MCCB) الموصى به | Icu النموذجي |
| محرك صغير (7.5 كيلو واط) | 15A | 20 أمبير أو 25 أمبير | 25-36 كيلو أمبير |
| محرك متوسط (30 كيلو واط) | 57A | 63 أمبير أو 80 أمبير | 36-50 كيلو أمبير |
| محرك كبير (110 كيلو واط) | 200 أمبير | 250 أمبير | 50-65 كيلو أمبير |
| مغذي طابق مكتبي | 180 أمبير | 200 أمبير أو 250 أمبير | 36-50 كيلو أمبير |
| مغذي فرعي للمبنى | 450 أمبير | 500 أمبير أو 630 أمبير | 50-65 كيلو أمبير |
| مدخل خدمة صغير | 650 أمبير | 800 أمبير | 65-85 كيلو أمبير |
| مغذي رئيسي صناعي | 1200 أمبير | 1250 أمبير أو 1600 أمبير | 85-100 كيلو أمبير |
تذكيرات هامة للاختيار
- لا تقلل حجم In أبدًا: القاطع الذي يحمل 90-100٪ من تصنيفه باستمرار سوف يسخن ويتدهور
- تحقق دائمًا من Icu: قد تتسبب قدرة القطع غير الكافية في حدوث فشل كارثي للقاطع أثناء الأعطال
- تحقق من درجة الحرارة المحيطة: تفترض التصنيفات القياسية 40 درجة مئوية؛ قلل التصنيف لدرجات الحرارة الأعلى (0.9x عند 50 درجة مئوية، 0.8x عند 60 درجة مئوية)
- تنسيق منحنيات الزمن والتيار: استخدم برنامج الشركة المصنعة للتحقق من الانتقائية عبر نظام التوزيع بأكمله
- ضع في اعتبارك النمو المستقبلي: حدد هامشًا بنسبة 10-25٪ في In لتوسيع المنشأة
الختام
تشكل تصنيفات التيار القياسية لقواطع التيار المقولبة (MCCB) من 16 أمبير إلى 1600 أمبير أساس أنظمة التوزيع الكهربائي الحديثة. يتيح لك فهم العلاقة بين أحجام الإطارات وتصنيفات التيار وقدرات القطع تحديد قواطع تحمي المعدات وتضمن تنسيق النظام وتفي بمعايير السلامة IEC 60947-2.
Key takeaways:
- طابق In مع متطلبات الحمل مع هامش 10-25٪ للنمو وخفض التصنيف
- تحقق من Icu مقابل دراسات الأعطال- لا تقم أبدًا بتركيب قاطع بقدرة قطع غير كافية
- اختر حجم الإطار بحكمة- إطارات صغيرة لـ ≤50 كيلو أمبير / ≤250 أمبير، متوسطة لـ 30-85 كيلو أمبير / 250-630 أمبير، كبيرة لـ 50-150 كيلو أمبير / 630-1600 أمبير
- اقرأ لوحات التصنيف بعناية- تأكد من In و Ue و Icu و Ics والأقطاب والشهادات قبل التثبيت
- التنسيق مع دراسات النظام- استخدم منحنيات الزمن والتيار لضمان الانتقائية عبر التسلسل الهرمي للتوزيع
سواء كنت تحمي محركًا بقدرة 30 كيلو واط بقاطع 63 أمبير أو تحدد مغذيًا رئيسيًا بقدرة 1600 أمبير لمنشأة صناعية، تظل المبادئ كما هي: حساب دقيق للحمل، وقدرة قطع مناسبة، وتنسيق تم التحقق منه.
هل تحتاج إلى مساعدة في اختيار قاطع التيار المقولب (MCCB) المناسب لمشروعك؟ تقوم VIOX Electric بتصنيع قواطع التيار المقولبة (MCCB) المتوافقة مع IEC 60947-2 عبر جميع التصنيفات القياسية من 16 أمبير إلى 1600 أمبير. يقدم فريقنا الهندسي الدعم الفني لاختيار القاطع ودراسات التنسيق وتصميم النظام. اتصل بنا للحصول على المواصفات والاستشارة الفنية.
