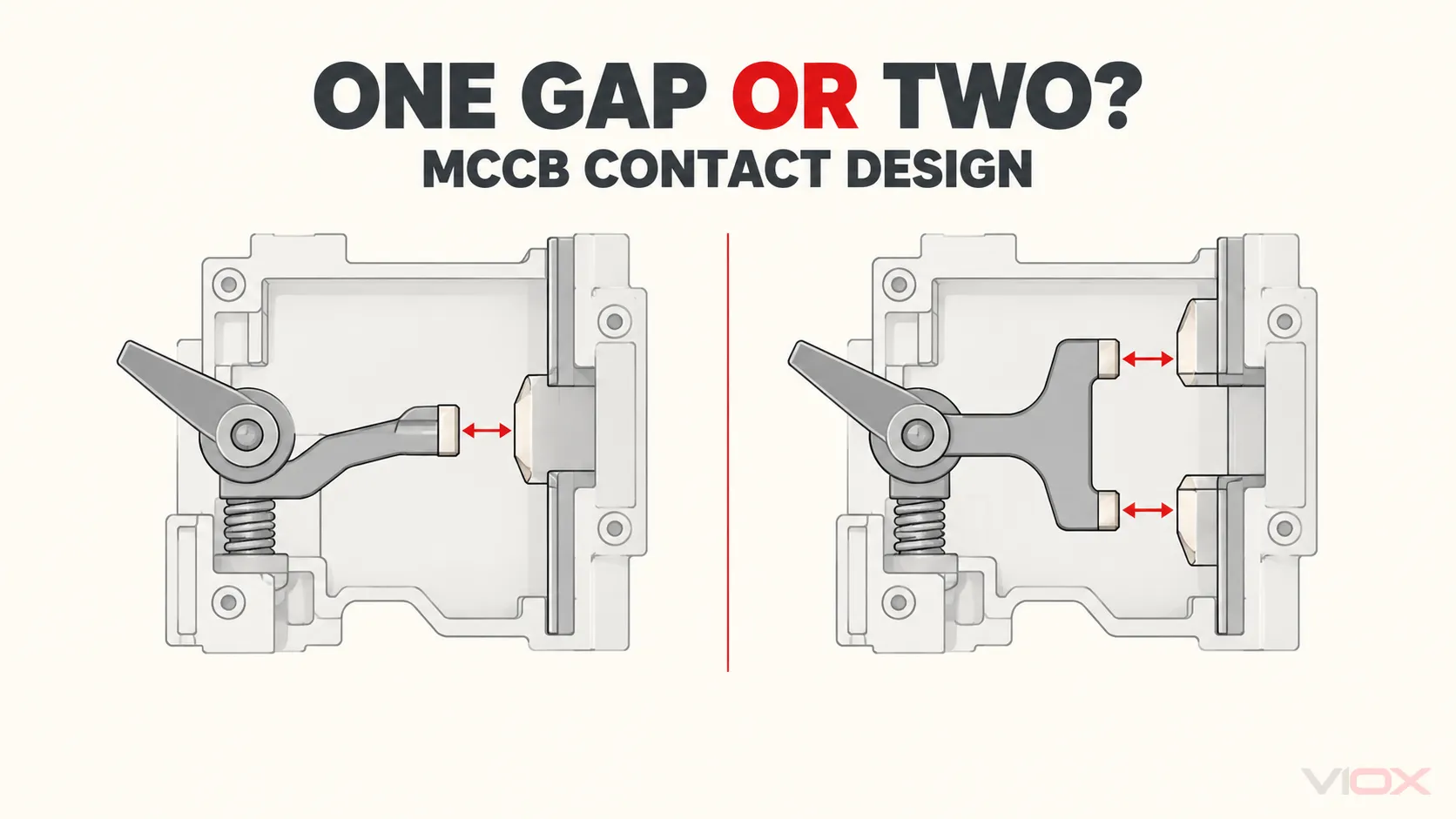

قاطع الدائرة المصبوب ذو الفصل الواحد مقابل ذو الفصل المزدوج: دليل الأداء والاختيار

عند التحديد قواطع الدائرة المصبوبة (MCCBs) للمنشآت الصناعية أو التجارية، ستواجه نهجين أساسيين لتصميم التلامس: تكوينات الفصل المفرد والفصل المزدوج. هذا التمييز ليس مجرد مصطلحات تقنية - فهو يؤثر على كيفية قيام القاطع بقطع تيارات العطل، ويؤثر على تصنيفات سعة الفصل، ويحدد التطبيقات التي يخدمها كل تصميم على أفضل وجه.

كلا التقنيتين تتوافقان مع معايير IEC 60947-2 وتقدمان حماية موثوقة عند تحديدهما بشكل صحيح. السؤال ليس أي تصميم “أفضل” عالمياً، بل أيها يناسب نظام تيار العطل المحدد، ومستوى الجهد، ومتطلبات الحماية لديك. يتفوق قاطع الدائرة المصغر (MCCB) ذو الفصل المزدوج في بيئات العطل العالي حيث يكون الحد العدواني للتيار مهماً؛ بينما قد يقدم تصميم الفصل المفرد مزايا تكلفة وأداء مستقر في تطبيقات العطل المنخفض.

يكسر هذا الدليل الاختلافات الميكانيكية، ومبادئ قطع القوس، والمفاضلات الأدائية بين قواطع الدائرة المصغرة ذات الفصل المفرد والفصل المزدوج. ستتعلم كيف تعمل كل تقنية، وما تكشفه بيانات اختبار IEC 60947-2 عن أدائها، وكيفية اختيار التكوين الصحيح لمنشأتك.

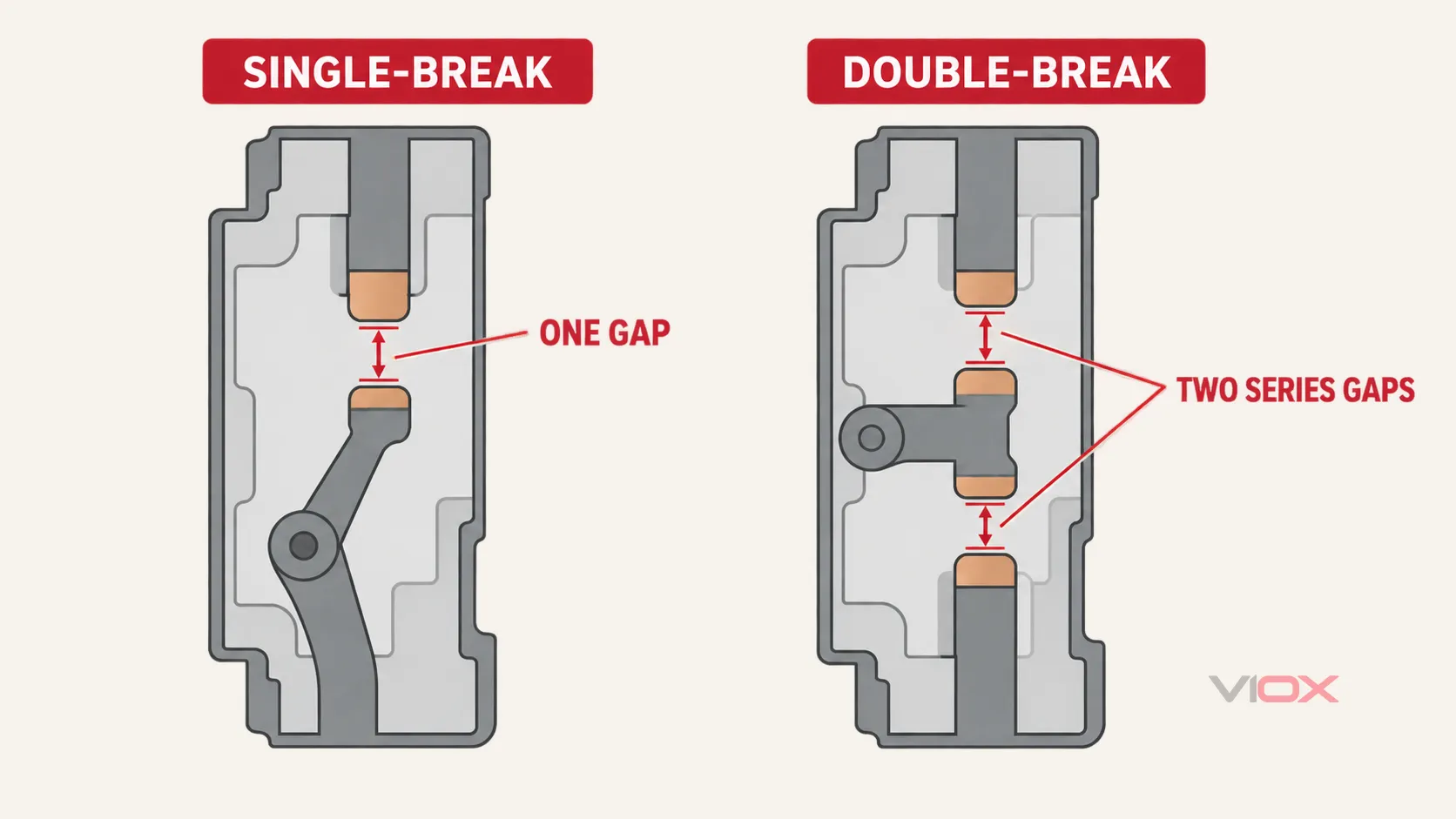

فهم الاتصال التكوين

ويصف مصطلحا “الانقطاع الأحادي” و “الانقطاع المزدوج” عدد نقاط الانقطاع الموجودة لكل قطب عند فتح المركز. هذا الاختلاف الميكانيكي يشكل بشكل أساسي سلوك القوس، وتطوير الجهد، والأداء المتقطع.

تصميم أحادي الكسر

في تكوين الكسر الأحادي، يكون لكل قطب زوج واحد من الملامسات -واحد ثابت والآخر متحرك. عندما يحدث خطأ وتنشط آلية الرحلة، ينفصل الاتصال المتحرك عن الاتصال الثابت، وخلق مسار قوس واحد. يتدفق التيار من خلال نقطة انقطاع واحدة حتى يتم إطفاء القوس في غرفة القوس.

الخصائص الميكانيكية:

• تلامس متحرك لكل قطب
• ملامسة واحدة ثابتة لكل قطب
• غرفة قوس لكل قطب
• مجموعة تلامس بسيطة مع أجزاء متحركة أقل
• طاقة قوس مركزة في غرفة إطفاء واحدة

وتعتمد وحدات الكسر الأحادي على تصميم غرفة القوس القوي -لوحات الفصل، ولفائف التفجير المغناطيسية، وهندسة الغرفة -لإخماد القوس بسرعة. الجهد القوسي بأكمله يجب أن يتطور عبر هذه الفجوة الفردية.

التصميم المزدوج

يستخدم تكوين الكسر المزدوج مجموعتين من جهات الاتصال لكل قطب. عادة، ينفصل الاتصال المتحرك المركزي عن اتصالين ثابتين (واحد أعلاه، واحد أدناه)، مما يخلق مسارين قوسيين في سلسلة. عندما يتعطل القاطع، يجب أن يتدفق التيار من خلال نقطتي الانقطاع في وقت واحد.

الخصائص الميكانيكية:

• تلامس متحرك مركزي لكل قطب
• تلامسان ثابتان لكل قطب (أو اختلافات مع مجموعات متعددة متحركة/ثابتة)
• غرفتان قوسيتان لكل قطب (أو غرفة مشتركة تتعامل مع كلا القوسين)
• تجميع التلامس الأكثر تعقيدا وإدارة القوس
• انقسمت الطاقة القوسية بين نقطتي انقطاع

لأن القوسين يتطوران في سلسلة، ومجموع جهد القوس هو مجموع كل الفجوات. هذا الجهد القوسي الأعلى يمكن أن يقود أسرع الحد من التيار، لكنه أيضا يزيد من الضغط الميكانيكي على غرف القوس ويتطلب تصميم غرفة حذر لإدارة الضغط والتآكل المادي.

قوس الانقطاع المبادئ

عندما يفتح MCCB تحت ظروف الخطأ، تنفصل الملامسات ويتكون قوس كهربائي -قناة بلازما تقوم بتوصيل تيار الخطأ عبر فجوة الهواء. مقاطعة هذا القوس هي مهمة القاطع الأساسية. تختلف كيفية إدارة تصاميم الفواصل المفردة والثنائية لهذه العملية بشكل كبير.

How Arc Voltage Drives Interruption

توقف القوس يعتمد على بناء جهد قوسي كاف لمعارضة جهد النظام ودفع التيار نحو الصفر. ويرتفع جهد القوس كلما اتسعت فجوة الاتصال وكلما تفاعل القوس مع غرفة القوس (التبريد، والتمدد، والانقسام من خلال لوحات التقسيم). مرة واحدة الجهد القوسي يتجاوز جهد استعادة النظام في معبر صفري الحالي (في أنظمة AC)، ينطفئ القوس وقاطع بنجاح يقطع الخطأ.

المبدأ الأساسيأعلى قوس الجهد = أسرع انخفاض التيار = أقوى الحد من التيار.

سلوك القوس المنفرد

وفي قطاع أحادي الانقطاع متعدد الكلور متعدد الكلور، يتطور قوس واحد لكل قطب. ويعتمد جهد القوس الكهربائي على ما يلي:

• تلامس المسافة الفاصلة
• تصميم غرفة القوس (عدد ألواح التقسيم والمسافة بينها)
• قوة التفجير المغنطيسي (إن وجدت)
• معدل تبريد القوس في الغرفة

نموذجية قوس الجهد تتراوح من 30V إلى 100V اعتمادا على تصميم الغرفة ومستوى التيار. يجب أن يعتمد القاطع على هندسة الغرفة الفعالة وحركة التلامس السريع لتحقيق الحد السريع للتيار.

اعتبارات الأداء:

• وتتركز طاقة القوس في غرفة واحدة، والتي يجب أن تتعامل مع جميع الإجهاد الحراري والضغط
• في تيارات الصدع العالية، وتحقيق ما يكفي من الجهد القوسي قد يتطلب السفر اتصال أطول أو تصميم غرفة أكثر عدوانية
• في تيارات الصدع المنخفضة، أظهرت تصميمات الكسر الأحادي أداءً مستقرًا دون سلوك إعادة الإغلاق المؤقت الذي لوحظ في بعض تطبيقات الكسر المزدوج

سلوك القوس المزدوج

في كسر مزدوج MCCB يتكون قوسان في سلسلة لكل قطب. إجمالي جهد القوس هو تقريبًا مجموع كلا القوسين:

V_arc_total ≈ V_arc_1 V_arc_2.

إذا طور كل قوس 50 فولت، فإن إجمالي جهد القوس يصل إلى 100 فولت -ضعف جهد التصميم المفرد المماثل مع خصائص الغرفة المماثلة. هذا الجهد العالي يمكن أن يقود أسرع D/dt (معدل خفض التيار)، وتوفير أقوى تحديد التيار.

اعتبارات الأداء:

• ويزيد جهد القوس الكهربائي من الحد من التيار، مما يقلل من ذروة التيار المتاح وطاقة الدائرة المتكاملة البينية
• فوجود قوسين في غرفة صغيرة يخلق ضغطًا أعلى وتبخر للمواد، مما يتطلب مواد حجرة قوية وتهوئة
• وعند مستويات تيار الصدع المنخفضة، أظهرت بعض تصميمات الكسر المزدوج إعادة إغلاق التلامس أثناء الانقطاع، مما أدى إلى زيادة مؤقتة في الطاقة الناتجة (الدائرة المتكاملة البينية وطاقة القوس الكهربائي) ؛ هذا السلوك هو محدد التصميم وليس شاملا لجميع كسر مزدوج MCCB.
• تصميم الغرفة الصحيح يجب أن يدير التفاعل بين قوسين لتجنب عدم استقرار القوس

قوس غرفة مقايضة التصميم

كلا التصميمين يعتمد على غرف القوس مع لوحات تقسيم (وتسمى أيضا لوحات ديون) لتبريد وإطفاء القوس. الغرفة تقسم القوس إلى عدة أقواس أصغر في سلسلة، وزيادة الجهد القوسي الكلي.

غرف فردية الكسر: التركيز على تعظيم ارتفاع الجهد من مسار قوس واحد. عادة ما تستخدم 10-20 لوحات التقسيم اعتمادا على الجهد وسعة الكسر. يتم تحسين حجم الغرفة وتباعد لوحة للتبريد قوس واحد.

غرفة مزدوجة للكسريجب التعامل مع هذا في التصاميم المدمجة حيث يشترك كلا القوسين في مساحة الغرفة، يكون الضغط والتآكل أعلى. وتستخدم بعض جهات التصنيع غرف منفصلة لكل قوس ؛ تقوم الأخرى بتحسين غرفة مشتركة لإدارة القوسين.

تعتمد فعالية أي من التصميمين بشكل كبير على جودة التنفيذ مادة لوحة الفصل (الصلب، النحاس، المغلفة بالسيراميك)، والمسافة، وقوة المجال المغناطيسي، وتفريغ الحجرة. لا يمكنك تعميم القول بأن “الفاصل المزدوج أفضل دائمًا” أو العكس ؛ اختبار منتج محدد تحت تسلسل IEC 60947-2 هو مؤشر الأداء الوحيد الموثوق به.

Breaking Capacity and IEC 60947-2 Standards (باللغة الإنجليزية)

المعيار IEC 60947-2 هو المعيار الدولي الذي يحدد متطلبات الأداء وإجراءات الاختبار لقواطع الدارات ذات الجهد المنخفض، بما في ذلك جميع مركبات الكربون الكلورية فلورية. إن فهم كيفية تقييم هذا المعيار لسعة الكسر يساعدك على مقارنة تقنيات الفاصل الفردي والثنائي بموضوعية.

Icu: Rated Ultimate Short-Circuit Breaking Capacity (باللغة الإنجليزية)

آيكو ) أقصى تيار خطأ محتمل (بالكيلومتر) يمكن أن يقطعه القاطع بنجاح عند الجهد المقدر دون أن يتلف. وهو مطلق اختبار محدود تحت IEC تسلسل III (اختبار واجب 1: O-t-CO).

بعد انقطاع الخطأ على مستوى أيكو، قد لا يكون القاطع مناسبا لمواصلة الخدمة. يتطلب المعيار التحقق من أن الجهاز فتح الدائرة بنجاح ولم يشتعل أو ينفجر، ولكنه لا يتطلب أن يظل يعمل بعد ذلك.

قاعدة الاختيار: حدد دائماً أقصى تيار خطأ متوقع عند نقطة التركيب. تقليل حجم Icu يخلق خطرا كارثيا على السلامة -القاطع قد يفشل بعنف أثناء الخطأ.

Ics: خدمة مقدرة قصيرة الدائرة كسر السعة

آي سي إس يمثل مستوى تيار الخطأ الذي يمكن للقاطع أن يقاطع عنده والبقاء على استعداد للخدمة. يتحقق IEC Sequence II (مهمة الاختبار 2: O-CO-CO) من ذلك - يجب أن يقاطع القاطع بنجاح ثلاث مرات على مستوى Ics ولا يزال يلبي معايير الأداء (اختبار العازل، ارتفاع درجة الحرارة، اختبار التشغيل).

تتطلب IEC 60947-2 ما يلي:

• Ics ≥ 25% من وحدة العناية المركزة (الحد الأدنى)
• تستهدف الممارسة الشائعة 50% أو 75% أو 100% من وحدة العناية المركزة
• تحقق قواطع الدائرة المتكاملة المتميزة Ics = Icu (100%)، مما يعني أن القاطع يظل صالحًا للخدمة حتى بعد مقاطعة أقصى خطأ مُقدر له

لماذا ICS مهمفي المنشآت الحرجة التي تتطلب استعادة الخدمة بسرعة (المستشفيات، مراكز البيانات، العمليات الصناعية)، حدد وحدات التحكم (ICS) الأقرب إلى وحدة العناية المركزة (ICU) قدر الإمكان. إذا كان مستوى العطل لديك 40 كيلو أمبير، فإن قاطعًا كهربائيًا بتصنيف وحدة العناية المركزة (ICU) = 50 كيلو أمبير / وحدات التحكم (ICS) = 50 كيلو أمبير (100%) يضمن استمرار عمل الجهاز بعد حدوث عطل بقيمة 40 كيلو أمبير. قد يتطلب قاطعًا كهربائيًا بتصنيف وحدة العناية المركزة (ICU) = 50 كيلو أمبير / وحدات التحكم (ICS) = 25 كيلو أمبير (50%) استبداله بعد نفس العطل.

هل يؤثر تصميم جهات الاتصال على وحدة العناية المركزة؟

يمكن لقواطع الدائرة المقواة (MCCBs) أحادية ومزدوجة القطع تحقيق تصنيفات عالية لوحدات العناية المركزة (ICU) ووحدات العناية المركزة (ICS) - لا يُحدد تكوين جهة الاتصال وحدها قدرة القطع. المهم هو تصميم القطب بالكامل.

• مادة التلامس والكتلة (النحاس المطلي بالفضة، سبائك التنغستن والنحاس)
• فعالية غرفة القوس (الألواح المقسمة، المجالات المغناطيسية، التبريد)
• القوة الميكانيكية لتجميع الاتصال وآلية التشغيل
• الإدارة الحرارية (تبديد الحرارة، تحمل المواد)

ستجد قواطع دوائر قاطعة أحادية الطور (MCCB) بقدرة 100 كيلو أمبير وحدة حرارية بريطانية، وقواطع دوائر قاطعة ثنائية الطور بقدرة 50 كيلو أمبير وحدة حرارية بريطانية، والعكس صحيح. يُعد اختيار التصميم (قاطع أحادي أو مزدوج) عاملاً أساسياً من بين عوامل أخرى. تأكد دائماً من قيم وحدات التحكم المركزية (ICU) ووحدات التحكم المركزية (ICS) المعلنة من قِبل الشركة المصنعة، فهي المؤشرات الموثوقة الوحيدة للأداء.

الانتقائية والتنسيق

يستخدم IEC 60947-2 المصطلح انتقائية التيار الزائد (سابقًا “التمييز”) لوصف التنسيق بين أجهزة الحماية الأمامية والخلفية. تضمن الانتقائية الصحيحة أن قاطع التيار الخلفي الأقرب للعطل هو الوحيد الذي يقطع، مع إبقاء قواطع التيار الخلفي مغلقة للحفاظ على خدمة الدوائر غير المتأثرة.

يمكن لقواطع الدائرة المفردة والمزدوجة أن توفر انتقائية عند تنسيقها بشكل صحيح. يعتمد التنسيق على خصائص منحنى الزمن-التيار، وإعدادات وحدة الفصل (العتبات الحرارية والمغناطيسية)، وأداء كل جهاز في تحديد التيار. يوفر المصنعون جداول انتقائية توضح مجموعات القواطع التي تحقق انتقائية كاملة حتى مستويات أعطال محددة.

في التركيبات عالية الأعطال، قد يُحسّن تحديد التيار الأقوى لقاطع قاطع الدائرة المتري ثنائي القطع المُصمم جيدًا الانتقائية من خلال تقليل تيار المرور وإجهاد I²t على الأجهزة السابقة. مع ذلك، هذا يعتمد على المنتج - تحقق من التنسيق باستخدام بيانات الشركة المصنعة، وليس الافتراضات العامة حول تصميم التلامس.

مقارنة الأداء

تُظهر الاختبارات المعيارية وبيانات الميدان أن قواطع الدائرة المفردة والمزدوجة تُظهِر أنماط أداء مختلفة تبعًا لمستوى تيار العطل، وتصميم الحجرة، وظروف الاستخدام. لا تتفوق أيٌّ من التقنيتين على الأخرى بشكل عام، بل تتفوق كلٌّ منهما في ظروف محددة.

أداء عالي لتيار الخطأ (>20 كيلو أمبير)

في حالة وجود تيارات خطأ محتملة عالية، يصبح الحد الفعال للتيار أمرًا بالغ الأهمية لحماية المعدات والكابلات الموجودة في اتجاه مجرى النهر من الإجهاد الحراري والميكانيكي المفرط.

مزايا الاستراحة المزدوجة:

• يؤدي وجود قوسين متتاليين إلى توليد جهد قوس إجمالي أعلى، مما يؤدي إلى تسريع تقليل التيار
• يؤدي معدل انخفاض التيار (di/dt) الأسرع إلى تقليل ذروة التيار المار
• يؤدي انخفاض طاقة I²t المرسلة إلى الدوائر النهائية إلى تقليل الضغط الحراري على الكابلات وقضبان التوصيل
• تحديد التيار القوي يمكن أن يحسن الانتقائية مع الأجهزة في المصب من خلال الحد من حجم الخطأ

تحديات كسر مزدوجة:

• ويتطلب ارتفاع ضغط غرفة القوس وتبخر المواد تصميمًا وتهوية قويين للحجرة
• قوسان متفاعلان في غرف مضغوطة يتطلبان هندسة دقيقة للحجرة لتجنب عدم الاستقرار
• ضغط ميكانيكي أكبر على مجموعة التلامس وآلية التشغيل

كسر واحد في مستويات الصدع العالية(بالإنجليزية: Single-break MCCBs) يمكن أن تحقق قدرة كسر عالية (80-100kA Icu) مع غرف القوس الأمثل، ولكن يمكن أن تقدم أعلى قليلا من خلال التيارات و I² مقارنة مع تصاميم مزدوجة الكسر. ويضيق الفارق مع تحسن تصميم الحجرة -حيث تؤدي مركبات الكربون الكلورية فلورية أحادية الكسر الحديثة مع صفائف ألواح التقسيم المتقدمة والتفجير المغناطيسي أداء تنافسي.

أداء تيار خطأ منخفض إلى متوسط (5-20 كيلو أمبير)

في هذا النظام، الحد المطلق للتيار هو أقل حرج التيارات خطأ يمكن إدارتها دون القوس الكهربائي المتطرفة. ويعد الاستقرار وسلوك الانقطاع المستمر أكثر أهمية.

مزايا الانقطاع الأحادي:

• تقلل آلية التلامس البسيطة مع أجزاء متحركة أقل من احتمال المشاكل الميكانيكية
• طاقة القوس المركزة في غرفة واحدة تبسط الإدارة الحرارية
• اختبارات قياس الأداء تظهر انقطاعا مستقرا دون إعادة إغلاق عابرة في نطاق الصدع هذا
• ضغط الغرفة السفلى والتآكل قد يطيل عمر التلامس

تحديات كسر مزدوجة:

• أظهرت بعض تصاميم الفواصل المزدوجة إعادة إغلاق الاتصال خلال الفوالق منخفضة المستوى، مما يزيد مؤقتًا من طاقة الدائرة البينية والقوس
• هذا السلوك محدد التصميم (ليس عالمي لجميع الكسور المزدوجة) ويعتمد على ديناميات الاتصال، وتوتر الزنبرك، وتفاعل ضغط الغرفة
• في تيارات الصدع المنخفضة، ميزة الحد من التيار من كسر مزدوج تتضاءل -أعلى قوس الجهد توفر فائدة أقل عندما خطأ التيار هو معتدل بالفعل

كسر مزدوج عند مستويات الصدع المتوسطة والمنخفضة(1) قواعد الكسر المزدوج المصممة تصميماً جيداً تؤدي أداء موثوقاً به عبر نطاق الصدوع بأكمله. قضية إعادة الإغلاق هي عيب في التصميم، وليس قيدا متأصلا في التكنولوجيا. التحقق من منتج محدد البيانات اختبار البيانات المصنعين سمعة حسنة تنشر منحنيات الوقت الحالي وخصائص من خلال let-through عبر كامل طيف الخطأ.

خصائص الحد من العملة

الحد من العملة و MCCBs خفض ذروة التيار الخطأ أقل من المتوقع (متاح) التيار الخطأ عن طريق بناء بسرعة الجهد القوسي. وهذا يحمي معدات المصب ويحسن التنسيق.

قياس الأداء	فاصل أحادي (نموذجي)	فاصل مزدوج (نموذجي)
قوس الجهد لكل فجوة	30-100 فولت (قوس واحد)	30-100 فولت لكل قوس (x2)
إجمالي جهد القوس	30-100 فولت	60-200 فولت
قوة الحد من العملة	معتدلة إلى عالية	مرتفع إلى مرتفع جدًا
منفذ التوصيل (عطل كبير	معتدل	منخفضة إلى معتدلة
الثبات (عطل منخفض)	عالية (سلوك ثابت)	متغير (يعتمد على التصميم)
ذروة التيار	10 إلى 30 كيلو أمبير (عند توافر 50 كيلو أمبير)	8-25 كيلو أمبير (عند توافر 50 كيلو أمبير)

ملاحظة: القيم توضيحية. يعتمد الأداء الفعلي على تصميم منتج معين وحجم الإطار وتحسين الغرفة. راجع دائما بيانات المصنعين.

الموثوقية الميكانيكية والحياة الخدمية

ويوفر كلا التصميمين فترة خدمة طويلة عند تطبيقها بشكل صحيح ضمن الحدود المقررة.

الكسر الأحاديالأجزاء المتحركة الأقل وتجميع التلامس الأبسط يترجم عموما إلى تعقيد ميكانيكي أقل. يتركز تآكل القوس في غرفة واحدة، مما قد يسرع تآكل التلامس في التطبيقات عالية الخدمة (الانقطاعات المتكررة عالية التيار).

كسر مزدوج: آلية أكثر تعقيدا مع واجهات اتصال إضافية. طاقة القوس الموزعة عبر غرفتين قد تقلل من تآكل كل غرفة، ولكن ارتفاع الضغط ودرجة الحرارة في غرف ثنائية القوس المدمجة يمكن أن تعوض عن هذه الفائدة.

وتعتمد فترات الصيانة والعمر التشغيلي المتوقع على دورة العمل، وتواتر الخطأ، والظروف البيئية أكثر من اعتمادها على تصميم الاتصال. اختبارات التحمل الميكانيكية IEC 60947-2 (دورات مفتوحة الإغلاق) تنطبق بالتساوي على كلتا التقنيتين.

اعتبارات التكلفة والحجم

وتهيمن العوامل الخاصة بالمصنعين على التكلفة والأبعاد المادية. لا يمكنك أن تستنتج بشكل موثوق أن “الكسر الأحادي أرخص” أو “الكسر المزدوج أكثر ضيقًا” دون مقارنة منتجات محددة.

ملاحظات عامة:

• ويتوفر كلا التصميمين عبر النطاق الحالي الكامل لمعيار MCCB (من 16 إلى 1600 أمبير)
• تؤثر الميزات الممتازة (وحدات الرحلة الإلكترونية، الاتصالات، Ics/Icu) على التكلفة أكثر من تكوين الاتصال
• يحدد حجم الإطار وسعة الكسر (Icu) الأبعاد الفيزيائية -حيث تشغل MCCB مساحة مماثلة سواء كسر فردي أو مزدوج

عند مقارنة الأسعار، قم بتقييم التكلفة الإجمالية للملكية: سعر الفاصل ومساحة اللوحة والأداء التنسيقي وعمر الخدمة المتوقع. تصميم الاتصال هو أحد مكونات هذا التحليل، وليس العامل المحدد.

معايير الاختيار: متى تختار كل تقنية

أفضل “MCCB” هو الذي يطابق متطلبات تطبيقك المحددة، وشروط الخطأ، وأهداف الحماية. استخدم هذه المعايير لتوجيه قرار المواصفات الخاص بك.

اختر كسر مزدوج لمجالس إدارة المواد الكيميائية عندما:

1. البيئات عالية الصدوع الحالية (>30 كيلو أمبير)

إذا أظهرت دراستك للدائرة القصيرة تيارات خطأ متوقعة تزيد عن 30 كيلو أمبير عند نقطة التركيب، فإن تصميمات الكسر المزدوج ذات الحد القوي للتيار توفر فوائد واضحة

• يقلل تيار ذروة الرفع من خلال حماية المعدات في اتجاه المصب من الضغط الميكانيكي
• تقلل طاقة الدائرة المتكاملة البينية المنخفضة من الإجهاد الحراري على الكابلات وقضبان الحافلات والأجهزة المتصلة
• تحسين التنسيق الانتقائي مع قواطع التيار بسبب الانخفاض الفعال للخطأ الحالي

تطبيق نموذجي(1) محول ثانوي بقدرة 600 1 كيلو فولت أمبير داخلي محسوب بتيار صدعي قدره 55 كيلو أمبير. وستقلل وحدة التغذية المركزية ذات الانقطاع المزدوج (MCCB) ذات القدرة 800 أمبير/65 كيلو أمبير مع الحد من التيار القوي من الضغط على المغذيات في المصب وتحسين التنسيق العام للنظام.

2. الحماية الثانوية للمحول

تشهد دوائر المحول الثانوية تيارات تدفق عالية (تيار مقيم 8-12x) وتيارات صدع عالية متاحة. وتوفر هذه المراكز الثنائية، المزودة بوحدات رحلات إلكترونية، ما يلي:

• إعدادات الرحلة القابلة للتعديل (Ir, Isd) لتجنب التعثر بالإزعاج عند التسرع مع الحفاظ على الحماية من الأخطاء
• الحد القوي للتيار لحماية لفات المحولات والباص الثانوي من الضغط العالي بسبب الخطأ
• انتقائية أفضل مع قواطع التوزيع

3. التركيبات الحرجة التي تتطلب الحد الأقصى للتيار

التطبيقات التي يكون فيها تقليل طاقة الخطأ من الأولويات:

• مراكز البيانات المزودة بمعدات إلكترونية حساسة
• مستشفيات ذات أنظمة حيوية لدعم الحياة
• العمليات الصناعية مع آلات مكلفة حساسة لنقص الجهد
• مبان شاهقة ذات ناطحات عمودية طويلة

4. عندما تؤكد بيانات اختبار المصنّع الأداء المتفوق

إذا كانت مقارنة نماذج محددة من MCCB وخيار الانقطاع المزدوج يدل على تحديد أفضل للتيار بشكل قابل للقياس، وخفض الدائرة المتكاملة البينية، والثبات المثبت عبر نطاق الخطأ في تقارير اختبار IEC -اختر تصميم الانقطاع المزدوج.

اختر "فاصل أحادي" لمجالس التنسيق الإدارية عندما:

1. تطبيقات تيار الخطأ منخفضة إلى متوسطة (10-30 كيلو أمبير)

وفي المباني التجارية، أو مرافق الصناعة الخفيفة، أو مغذيات الفروع حيث تكون تيارات الصدع معتدلة، توفر مركبات الكلور والكلاريون متعددة الكلور أحادية الكسر حماية موثوقة دون تعقيد تصاميم الكسر المزدوج:

• تقلل الآلية البسيطة مع أجزاء متحركة أقل من نقاط الفشل المحتملة
• أداء قاطع مستقر عبر نطاق الصدع
• ضغط الغرفة السفلى والتآكل قد يطيل من عمر الخدمة

تطبيق نموذجي(�) وحدة تغذية فرعية رئيسية في مبنى للمكاتب من الدرجة 400 أمبير، بمستوى عطل قدره 25 كيلو أمبير. ويوفر معيار MCCB أحادي الاستراحة المصنف 400A/36kA Icu حماية كافية وتنسيق موثوق به وأداء فعال من حيث التكلفة.

2. دوائر الحماية والتحكم

وعادة ما ترى مغذيات المحركات تيارات صدع معتدلة وعمليات تبديل متكررة. وتتيح هذه المصارف الانقطاع الأحادي الفرص ما يلي:

• تصميم تلامس قوي للعمليات الميكانيكية المتكررة
• ضبط إعدادات الرحلة المغناطيسية (إم) لاستيعاب تدفق الحركة
• حماية موثوقة من الحمل الزائد (Ir) دون الحد المفرط للتيار الذي قد يؤثر على بدء تشغيل المحرك

3. مشاريع حساسة للتكلفة بدون مستويات أخطاء قصوى

وعندما تكون القيود المفروضة على الميزانية كبيرة، ولا يتطلب النظام القائم بسبب الخطأ الحد الأقصى للتيار المحدود، توفر هذه القواعد حماية متوافقة مع الرموز بتكلفة قد تكون أقل. نتحقق من ذلك:

• تيار الخطأ المتوقع ≥
• أجهزة مناسبة لمتطلبات موثوقية الخدمة (يوصى باستخدام 75-100% من
• تم التحقق من التنسيق مع الأجهزة المنصوبة/المنصوبة

4. عندما يثبت أهمية الأداء الميداني

إذا كانت منشأتك أو مؤسستك لديها تجربة إيجابية طويلة الأجل مع نماذج محددة لمعيار MCCB -الموثوقية المعروفة والأداء الثابت وإجراءات الصيانة المقررة -قد تكون هناك مزايا تشغيلية للحفاظ على استمرارية المعدات.

مصفوفة القرار

قواعد الاختيار العالمية (تطبيق كلتا التقنيتين)

عامل الاختيار	موسم العزوبية	كسر مزدوج
تيار الخطأ المحتمل	10-30 كيلو أمبير	>30 كيلو أمبير
نوع التطبيق	مغذيات فرعية، محركات، أنابيب فرعية	الداخلون الرئيسيون، المحول الثاني.
أولوية الحد الحالي	متوسط (حماية قياسية)	مرتفع (الحد الأدنى المتاح)
متطلبات الانتقائية	التنسيق المعياري	انتقائية ضيقة، نظام معقد
بيئة التثبيت	التجاري والصناعي الخفيف	الصناعة الثقيلة، ومراكز البيانات
قيود الميزانية	المشاريع الحساسة للتكلفة	أولوية الأداء
البساطة الميكانيكية	أفضل أقل الأجزاء المتحركة	تقبل التعقيد من أجل الأداء
موثوقية الخدمة	50-75% Icu مقبول	الهدف Ics = 100% Ico
حساسية تدفق المعدات	كابلات قياسية، لوحات	الإلكترونيات الحساسة، الأحمال الحرجة

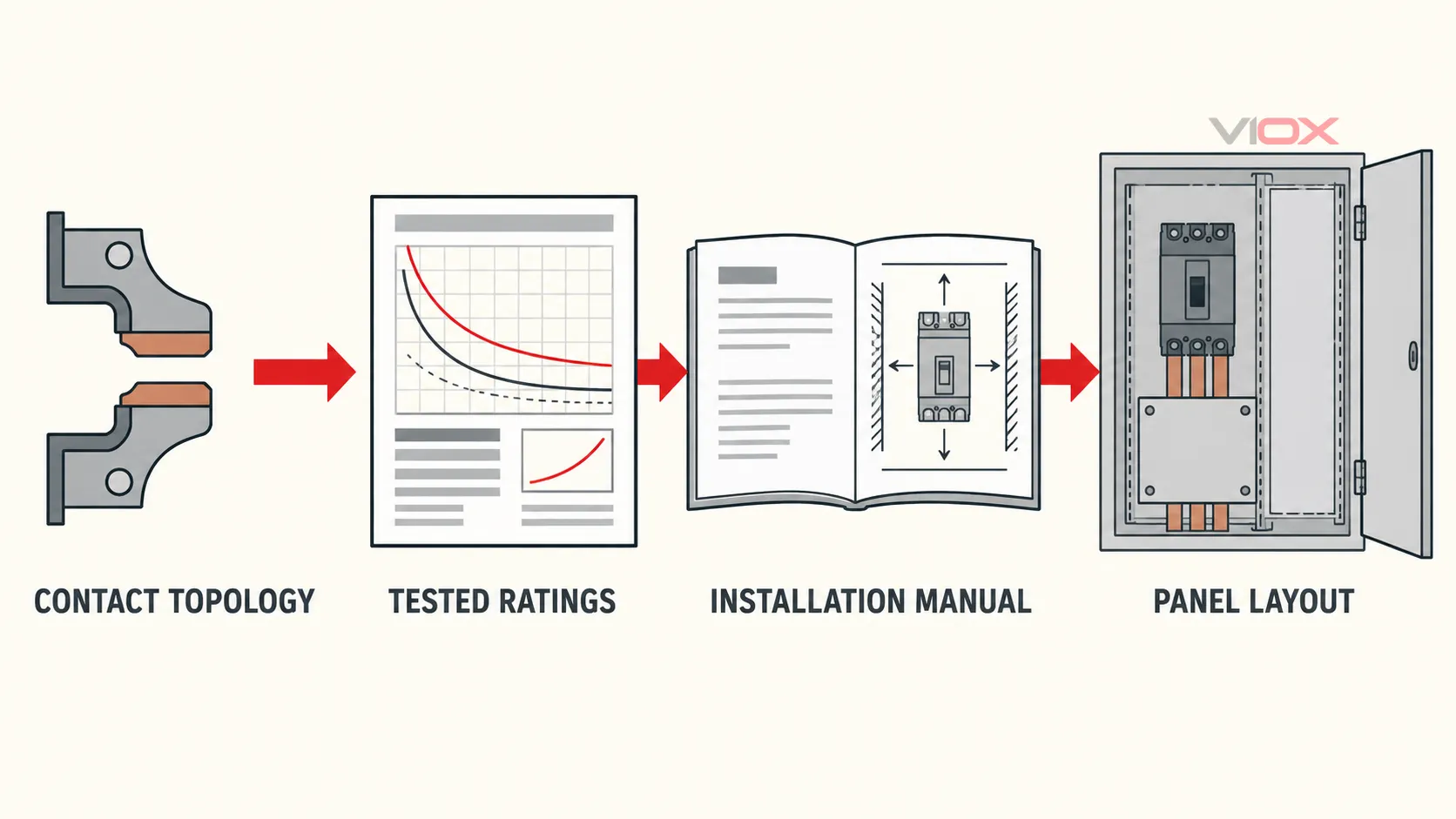

وبغض النظر عن تشكيلة الاتصال، يجب أن يفي كل اختيار من اختيارات مركز مراقبة المراكز بما يلي:

1. الحد الأقصى المحتمل لتيار الخطأغير قابل للتفاوض. إجراء دراسة دائرة القصر والتحقق من أن معدل Icu الخاص بالقاطع يفي أو يتجاوز مستوى العطل المحسوب عند الجهد المقدر.
2. Ics مناسبة للتطبيق الحرج: بالنسبة للمنشآت الحرجة (المستشفيات ومراكز البيانات والعمليات الصناعية المستمرة)، حدد Ics = 75-100% من Icu لضمان بقاء القاطع صالحاً للخدمة بعد انقطاع الخطأ.
3. تم التحقق من التنسيق: استخدام منحنيات التيار الزمني وجداول الانتقائية الخاصة بجهة التصنيع لتأكيد التنسيق بين المنبع والمنهجي. لا تفترض التنسيق على أساس تصميم الاتصال -التحقق من بيانات المنتج المحددة.
4. IEC 60947-2 الامتثال(1) التأكد من أن مركز مراقبة السلوك في المختبرات يحمل علامات اللجنة الانتخابية المستقلة وأنه قد تم اختباره من النوع في إطار متواليات الاختبارات المعيارية. طلب شهادات اختبار إذا كانت محددة للتطبيقات الحرجة.
5. استشر دليل تطبيقات المصنعين(أ) ينشر المصنعون الرئيسيون للمراكز التجارية المتعددة الكلور (شنادر، إيه بي بي، سيمنز، إيتون، فيوكس) أدلة التطبيق والكتب البيضاء التي تقارن بين عروض الفواصل الأحادية والفواصل المزدوجة. استخدام هذه الموارد -فهي توفر بيانات الاختبار وأدوات الاختيار الخاصة بمنتج محدد.

التوصية النهائية

لا تختاروا مجلس إدارة المركز على أساس ادعاءات التسويق “الاستراحة الواحدة مقابل الاستراحة المزدوجة” فقط. فكل من التقنيتين ناضجة وجديرة بالثقة ومنتشرة على نطاق واسع. ويتوقف الاختيار الصحيح على:

• وضع تيار العطل الخاص بالتركيب الخاص بك (نتائج دراسة دائرة قصر)
• نوع التطبيق والحرج (الرئيسي مقابل الفرعي، الحاسم مقابل القياسي)
• متطلبات التنسيق (جداول الانتقائية والتحليلات الزمنية)
• بيانات الاختبار الخاصة بالمصنِّع (منحنيات التيار الزمني)

ابدأ بدراسة الدائرة القصيرة، حدد متطلبات الحماية الخاصة بك، ثم قم بتقييم نماذج محددة من MCCB (بغض النظر عن تصميم الاتصال) التي تلبي هذه المتطلبات. تكوين الاتصال هو التفاصيل الفنية التي تهم -لكنه ليس الدافع الرئيسي لاتخاذ القرار.

الختام

ولا توجد إجابة شاملة على السؤال “ما الأفضل: فاصل واحد أم فاصل مزدوج MCCB؟”. كلا تكوينات الاتصال تتوافق مع معايير IEC 60947-2، وتقدم حماية موثوقة من الأخطاء، وتقدم ملفات تطبيق متميزة بفعالية.

كسر مزدوج MCCBs تتفوق في البيئات عالية الصدع (>30 كيلو أمبير) حيث يحد من شدة التيار يقلل من الضغط على المعدات في المصب وتحسين تنسيق النظام. وتزيد فولطيتها القوسية من سرعة خفض التيار، مما يجعلها مثالية للقادمين الرئيسيين، والمحولات الثانوية، والمنشآت الحرجة حيث تقليل من خلال مسائل الطاقة.

وتوفر هذه القواعد حماية قوية وفعالة من حيث التكلفة للتطبيقات المعتدلة في حالة حدوث عطل (10-30 كيلو أمبير). إن الآلية الأبسط والأداء الثابت للانقطاع عبر نطاق الصدع يجعلها مناسبة بشكل جيد للتغذيات الفرعية ودوائر المحركات والمنشآت التجارية التي لا تتطلب الحد الأقصى للتيار.

ويعتمد الاختيار الصحيح على نتائج دراستك ذات الدائرة القصيرة، وأهمية التطبيق، ومتطلبات التنسيق، وليس على ادعاءات التسويق حول تفوق تصميم الاتصال. ابدأ بتحليل أخطاء التيار، وحدد أهداف الحماية الخاصة بك (Icu و Ics والحد من التيار والانتقائية)، ثم اختر MCCB الذي يفي بتلك المتطلبات استنادًا إلى بيانات اختبار الشركة المصنعة.

كلتا التقنيتان ناضجتان، ومجربتان ميدانيا، وقادرتان على عمر خدمة طويل عندما يتم تحديدهما بشكل صحيح. ركز على مطابقة خصائص أداء القاطع مع احتياجات الحماية في تركيبك وسوف تحقق حماية كهربائية موثوقة ومتوافقة مع الرموز بغض النظر عن تكوين الاتصال.
