لماذا توفر قواطع MCCB حماية من التأخير الزمني القصير بدون تيار تحمل زمني قصير مقنن (I²t)؟_cw)

الإجابة المباشرة

قواطع الدائرة الكهربائية ذات الغلاف المصبوب (MCCBs) يمكن أن توفر حماية من التأخير القصير دون تيار تحمل مقنن للوقت القصير (I_cw) لأنها تنتمي إلى الفئة A وفقًا للمعيار IEC 60947-2، حيث يتم تحقيق الانتقائية من خلال تقنية الحد من التيار بدلاً من التأخيرات الزمنية المتعمدة. على عكس قواطع التيار الهوائية من الفئة B (ACBs) التي “تنتظر” تيارات الأعطال باستخدام I_cw عالية، تستخدم قواطع MCCB تنافر التلامس الكهرومغناطيسي وإخماد القوس فائق السرعة للحد من طاقة العطل - حماية نفسها مع الاستمرار في التنسيق مع الأجهزة النهائية من خلال خصائص التأخير القصير المتأصلة فيها (عادةً 10-12 × I_n) تحت عتبة الفصل الفوري.

الوجبات الرئيسية

• ✅ الفئة A مقابل الفئة B: تفتقر قواطع MCCB (الفئة A) إلى I_cw المعلنة ولكنها تمتلك قدرة تحمل قصيرة الأجل متأصلة تحت عتبة تنافر التلامس الخاصة بها (عادةً > 12-14 × I_n)
• ✅ فيزياء الحد من التيار: ضغط زنبرك التلامس منخفض عمدًا في قواطع MCCB لتمكين التنافر الكهرومغناطيسي السريع عند تيارات الأعطال العالية (> 25 × I_n)، مما يمنع التلف من خلال الفصل السريع بدلاً من التحمل المطول
• ✅ واقع التأخير القصير: إعدادات التأخير القصير لقاطع MCCB (على سبيل المثال، 10 × I_n, ، 0.4 ثانية) تعمل فقط عندما يظل تيار العطل أقل من عتبة الفصل الفوري - تجاوز هذا يؤدي إلى إجراء فوري عبر الفصل المغناطيسي أو الآليات القائمة على الطاقة
• ✅ قيود الانتقائية: تتطلب الانتقائية الكاملة بين قواطع MCCB جداول تنسيق دقيقة؛ تحقق تسلسلات ACB إلى MCCB نتائج أفضل لأن ACBs يمكن أن تؤخر حقًا (I_cw = I_cu ) بينما تتعامل قواطع MCCB مع الأعطال النهائية
• ✅ تجاوز السلامة: تشتمل قواطع MCCB المتقدمة ذات الفواصل الفورية القابلة للإلغاء (مثل Schneider NSX) على وظائف “فصل الطاقة” أو “تجاوز فوري” - إذا تجاوز تيار العطل ~ 25 × I_n, ، تجبر الآليات التي تعمل بالغاز على الفصل الفوري بغض النظر عن الإعدادات

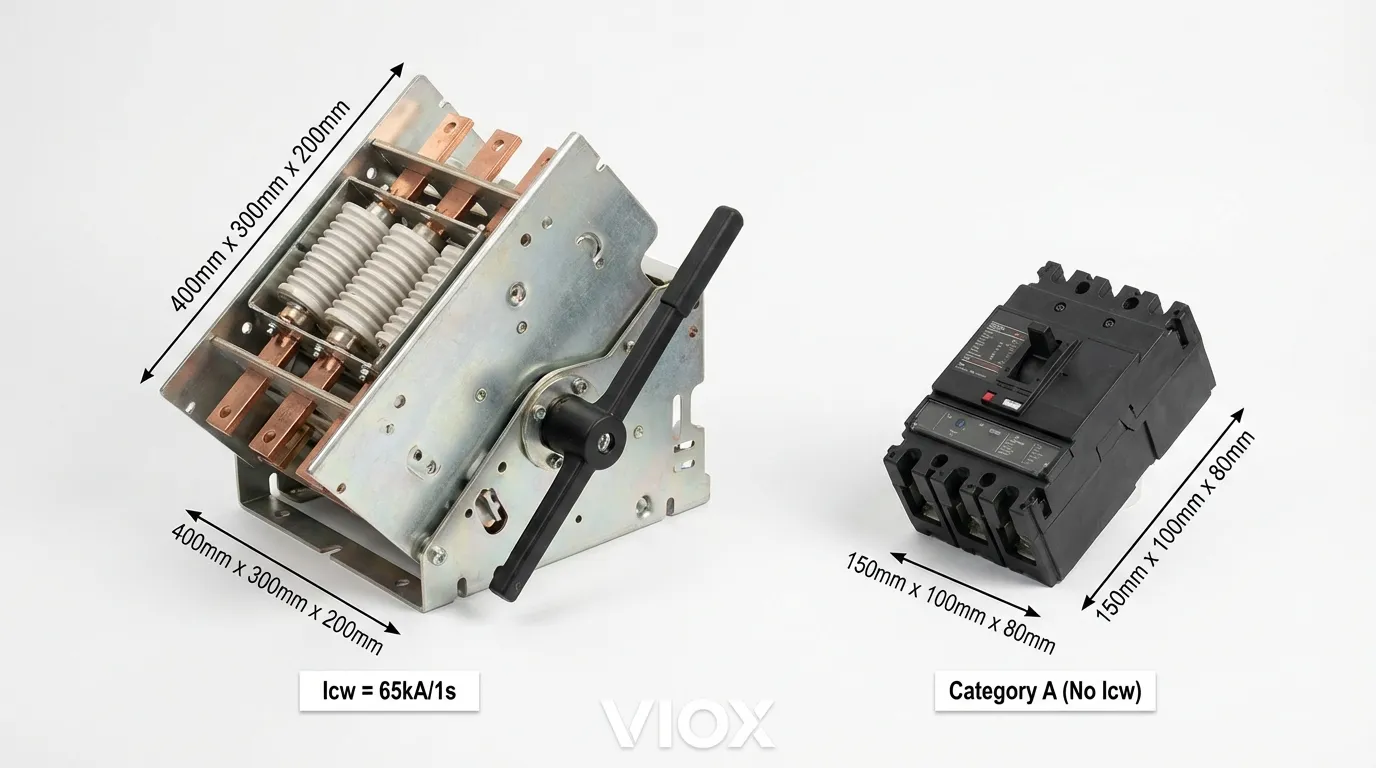

فهم فئات الانتقائية وفقًا للمعيار IEC 60947-2

الفئة B: ACBs مع I المعلنة_cw

تم تصميم قواطع التيار الهوائية (ACBs) من أجل الفئة B التطبيقات التي يتم فيها تحقيق الانتقائية من خلال التأخيرات القصيرة المتعمدة. وفقًا للمعيار IEC 60947-2، يجب أن تعلن هذه الأجهزة عن تيار تحمل مقنن للوقت القصير (I_cw) - الحد الأقصى لتيار العطل الذي يمكن للقاطع تحمله في الوضع المغلق لمدة محددة (0.05 ثانية، 0.1 ثانية، 0.25 ثانية، 0.5 ثانية، أو 1.0 ثانية) دون التعرض للتلف.

الخصائص الرئيسية لقواطع الفئة B:

على سبيل المثال، يمكن لـ ACB بقدرة 800 أمبير مع I_cw = 85 كيلو أمبير / 1 ثانية أن يتحمل تيار عطل يبلغ 85 كيلو أمبير لمدة تصل إلى ثانية واحدة بينما ينتظر مرحل التأخير القصير “انتظارًا” حتى تقوم الأجهزة النهائية بإزالة العطل. تتطلب هذه القدرة بناءً ميكانيكيًا قويًا - أذرع تلامس معززة، وضغط تلامس عالي (يمنع التنافر الكهرومغناطيسي)، وكتلة حرارية لامتصاص طاقة I²t.

الفئة A: قواطع MCCB بدون I المعلنة_cw

تندرج قواطع التيار ذات العلبة المقولبة (MCCBs) عادةً ضمن الفئة أ- الأجهزة “غير المخصصة تحديدًا للانتقائية في ظل ظروف الدائرة القصيرة” وفقًا للمعيار IEC 60947-2. لا تعلن هذه القواطع عن قيم I_cw لأن فلسفة تصميمها تعطي الأولوية الفصل السريع للأعطال على تحمل الأعطال لفترة طويلة.

لماذا لا تعلن قواطع MCCB عن I_cw:

1. تصميم الحد من التيار: ضغط زنبرك التلامس منخفض عمدًا لتسهيل التنافر الكهرومغناطيسي السريع عندما يتجاوز تيار العطل ~ 10-14 × I_n
2. تفويض الفصل الفوري: لا يمكن لمعظم قواطع MCCB تعطيل الحماية الفورية - أي عطل يتجاوز العتبة الفورية يؤدي إلى الفصل الفوري
3. القيود الحرارية: لا يمكن للبناء المقولب الصغير تبديد الطاقة الحرارية (I²t) المرتبطة بتحمل التيار العالي لفترة طويلة

ومع ذلك، هذا لا لا يعني أن قواطع MCCB تفتقر إلى قدرة التحمل قصيرة الأجل تمامًا - فهي تمتلك عتبة متأصلة وغير معلنة تظل التلامسات مغلقة تحتها.

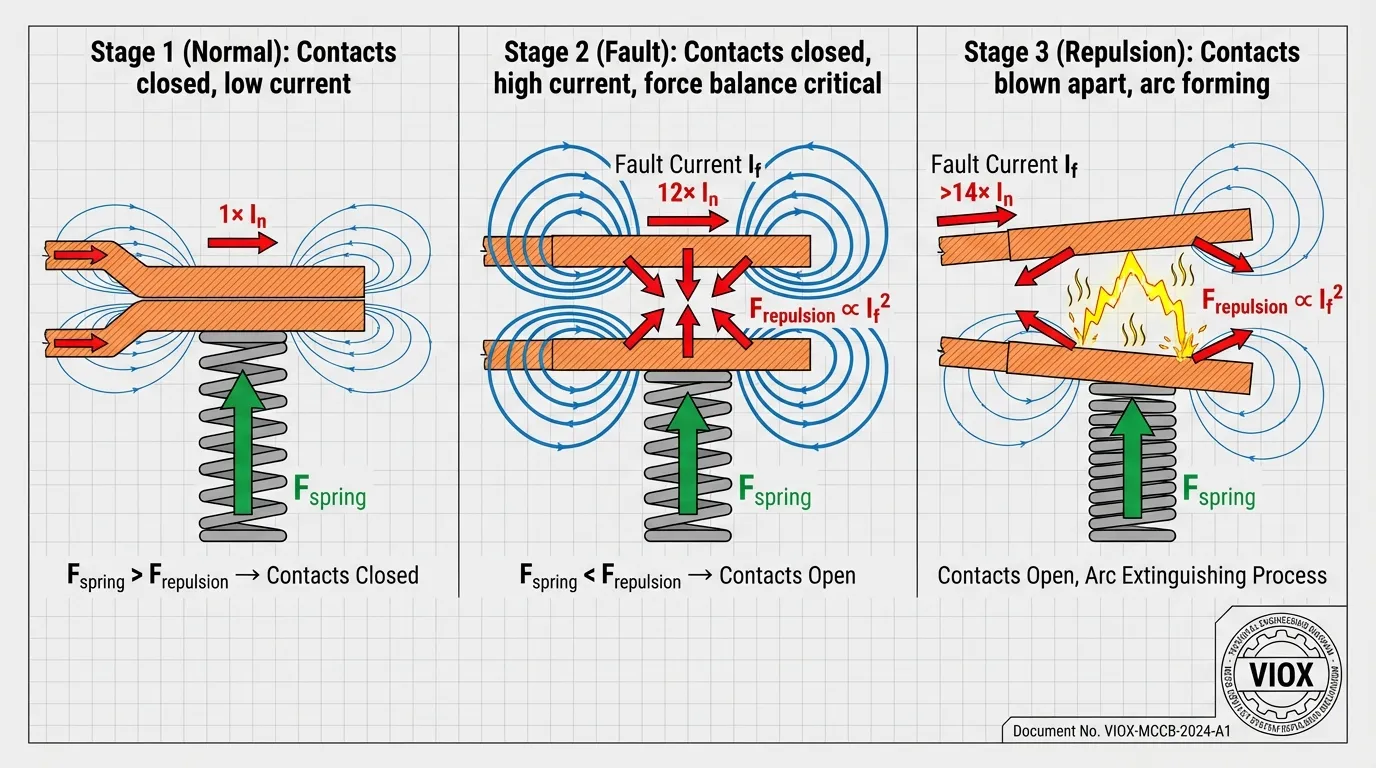

فيزياء تنافر التلامس في قواطع MCCB

عتبة التنافر الكهرومغناطيسي

عندما يتدفق تيار العطل عبر مسارات التلامس المتوازية في قاطع MCCB، فإنه يولد مجالات مغناطيسية متعارضة تخلق قوى التنافر الكهروديناميكية (قوة لورنتز). يجب أن يقاوم زنبرك التلامس هذه القوة للحفاظ على إغلاق التلامسات.

معادلة توازن القوى:

F_زنبرك > ق_تنافر = ك · ت²

أين:

• F_زنبرك = قوة ضغط زنبرك التلامس
• F_تنافر = قوة التنافر الكهرومغناطيسي (تتناسب مع ت²)
• ك = ثابت هندسي (تباعد التلامس، تكوين الموصل)

اعتبارات بدء تشغيل المحرك

كشف بحث أجراه معهد شنغهاي للأبحاث الكهربائية على 52 عينة محرك أن البدء المباشر عبر الإنترنت (DOL) ينتج تيارات تدفق أولية قصوى تبلغ 8-12 × ت_n لمعظم المحركات، مع وجود قيم متطرفة تصل إلى 13 × ت_n.

هذه البيانات تدفع قيود تصميم قاطع التيار المقولب (MCCB):

• قواطع التيار المقولبة (MCCB) للتوزيع: ضبط الرحلة اللحظية عند 10-12 × ت_n (يجب ألا يتعثر بسبب تدفق المكثف أو تنشيط المحول)
• قواطع التيار المقولبة (MCCB) المقدرة للمحركات: ضبط الرحلة اللحظية عند 13-14 × ت_n (يجب أن يتجاوز البدء المباشر عبر الإنترنت (DOL))
• عتبة تنافر التلامس: يجب أن تتجاوز إعداد الرحلة اللحظية بهامش 15-20% لمنع فتح التلامس المزعج أثناء العابرين في البدء

مثال على حساب قاطع تيار مقولب (MCCB) مقدر بـ 100 أمبير:

تمثل عتبة 1500 أمبير هذه قدرة تحمل قاطع التيار المقولب (MCCB) المتأصلة للوقت القصير - وهي كافية للتنسيق مع الأجهزة النهائية في نطاق العطل 1000-1500 أمبير، ولكنها أقل بكثير من قيمة ت²ث المعلنة لقواطع التيار الهوائية (ACBs) (عادةً 30-85 كيلو أمبير)._cw كيف يعمل تأخير الوقت القصير لقاطع التيار المقولب (MCCB) فعليًا.

مخطط منطق حماية قاطع التيار المقولب (MCCB) ثلاثي المناطق يوضح الحمل الزائد وتأخير الوقت القصير وعتبات الرحلة اللحظية - VIOX Electric

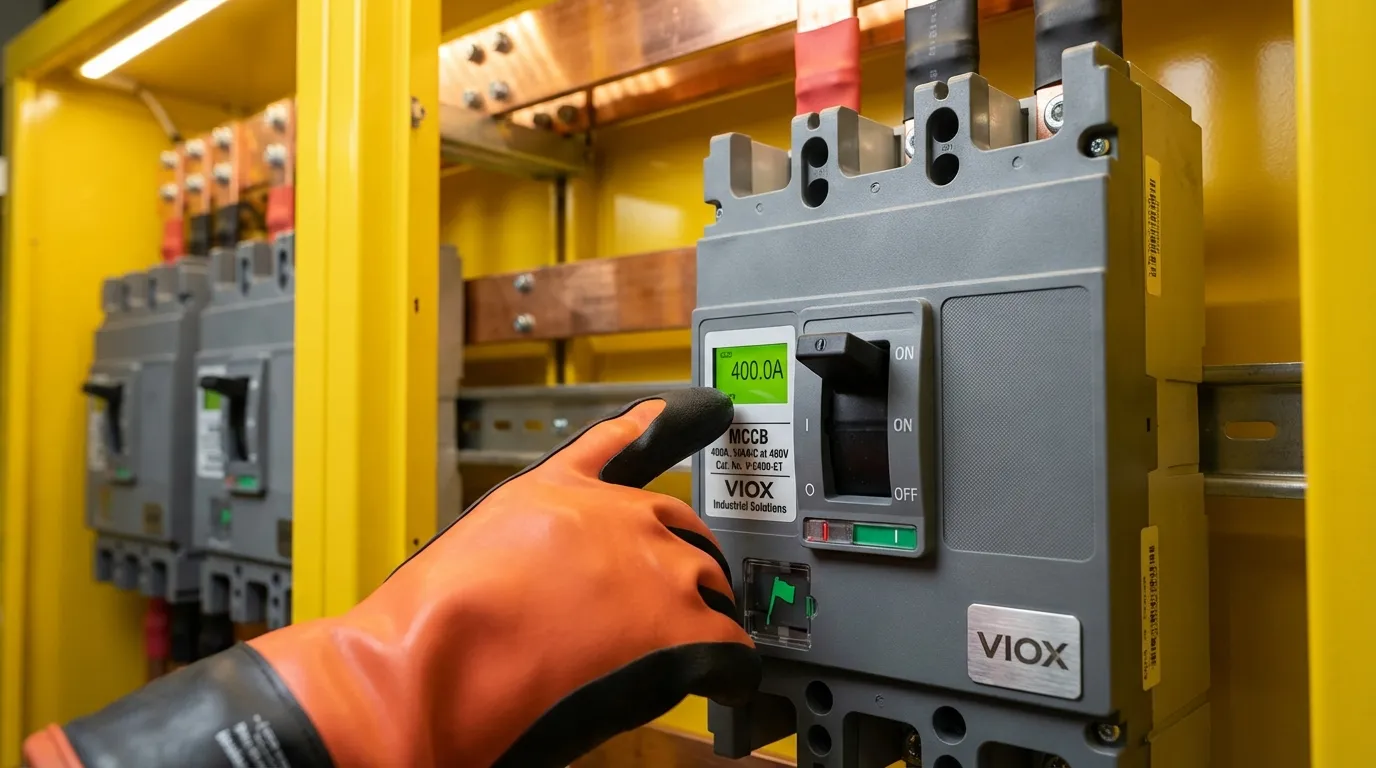

تتميز قواطع التيار المقولبة (MCCB) الحديثة ذات الرحلة الإلكترونية بثلاث مناطق حماية، لكن تفاعلها يختلف اختلافًا جوهريًا عن قواطع التيار الهوائية (ACBs):

نطاق الإعداد

: تيار العطل = 8 × ت

(800 أمبير لقاطع 100 أمبير): Fault current = 8× I_n (800A for a 100A breaker)

1. التيار يتجاوز منطقة التأخير الطويل ← يتم تفعيل التأخير القصير
2. تبدأ وحدة الفصل الإلكترونية العد التنازلي (على سبيل المثال، 0.4 ثانية)
3. إذا استمر العطل، يتم تنشيط ملف الفصل بعد التأخير
4. تفتح الملامسات عبر آلية الطاقة المخزنة (وقت فتح ~ 20-30 مللي ثانية)

نتيجة: تنسيق حقيقي مؤخر زمنيًا مع الأجهزة الموجودة في اتجاه المصب

السيناريو 2: تيار العطل أعلى من الحد الفوري

(800 أمبير لقاطع 100 أمبير): تيار العطل = 15 × I_n (1500 أمبير لقاطع 100 أمبير)

1. التيار يتجاوز الحد الفوري ← يتم تنشيط الفصل المغناطيسي على الفور
2. إعداد التأخير القصير هو تجاوز
3. يتم تنشيط ملف الفصل في غضون 5-10 مللي ثانية
4. تفتح الملامسات، ولكن تيار العطل ربما يكون قد تسبب بالفعل في التنافر الكهرومغناطيسي

نتيجة: لا يوجد تأخير مقصود - يفصل قاطع MCCB بأسرع ما يمكن

السيناريو 3: تيار العطل يتجاوز بكثير حد التنافر

(800 أمبير لقاطع 100 أمبير): تيار العطل = 50 × I_n (5000 أمبير لقاطع 100 أمبير، يقترب من I_cu)

1. تتجاوز قوة التنافر الكهرومغناطيسي ضغط الزنبرك
2. تنفصل الملامسات في غضون 3-7 مللي ثانية (أسرع من آلية الفصل)
3. يرتفع جهد القوس بسرعة، مما يحد من ذروة التيار (عملية تحديد التيار)
4. قد تؤدي طاقة القوس إلى تشغيل آلية الفصل، أو يعتمد القاطع على إطفاء القوس وحده

نتيجة: تحديد التيار فائق السرعة - لا يوجد تنسيق، ولكن حماية المعدات عبر I²تقليل t

حالة خاصة: قواطع MCCB مع فصل فوري قابل للإلغاء

آلية “فصل الطاقة” Schneider NSX

تسمح بعض قواطع MCCB المتطورة (مثل Schneider Electric NSX مع وحدات الفصل Micrologic) بتعطيل الحماية الفورية لتحسين الانتقائية. ومع ذلك، تشتمل هذه الأجهزة على تجاوز أمان إلزامي يسمى “فصل الطاقة” أو “تجاوز فوري”.”

كيف يعمل:

1. يقوم المستخدم بتعطيل الفصل الفوري، وتمكين التأخير القصير (على سبيل المثال، 10 × I_n, ، 0.4 ثانية)
2. يصل تيار العطل إلى 30 × I_n (3000 أمبير لقاطع 100 أمبير)
3. تتنافر الملامسات، ويتشكل القوس
4. تؤين طاقة القوس مادة توليد الغاز في غرفة القوس
5. يؤدي ارتفاع الضغط إلى تشغيل آلية الفصل الهوائية في غضون 10-15 مللي ثانية
6. يفصل القاطع بغض النظر عن إعدادات وحدة الفصل الإلكترونية

يمنع هذا التصميم حدوث فشل كارثي عندما يقوم المستخدمون بتكوين إعدادات الحماية بشكل خاطئ - سيحمي قاطع MCCB نفسه دائمًا عند مستويات العطل الشديدة، حتى لو كان ذلك يضر بالانتقائية.

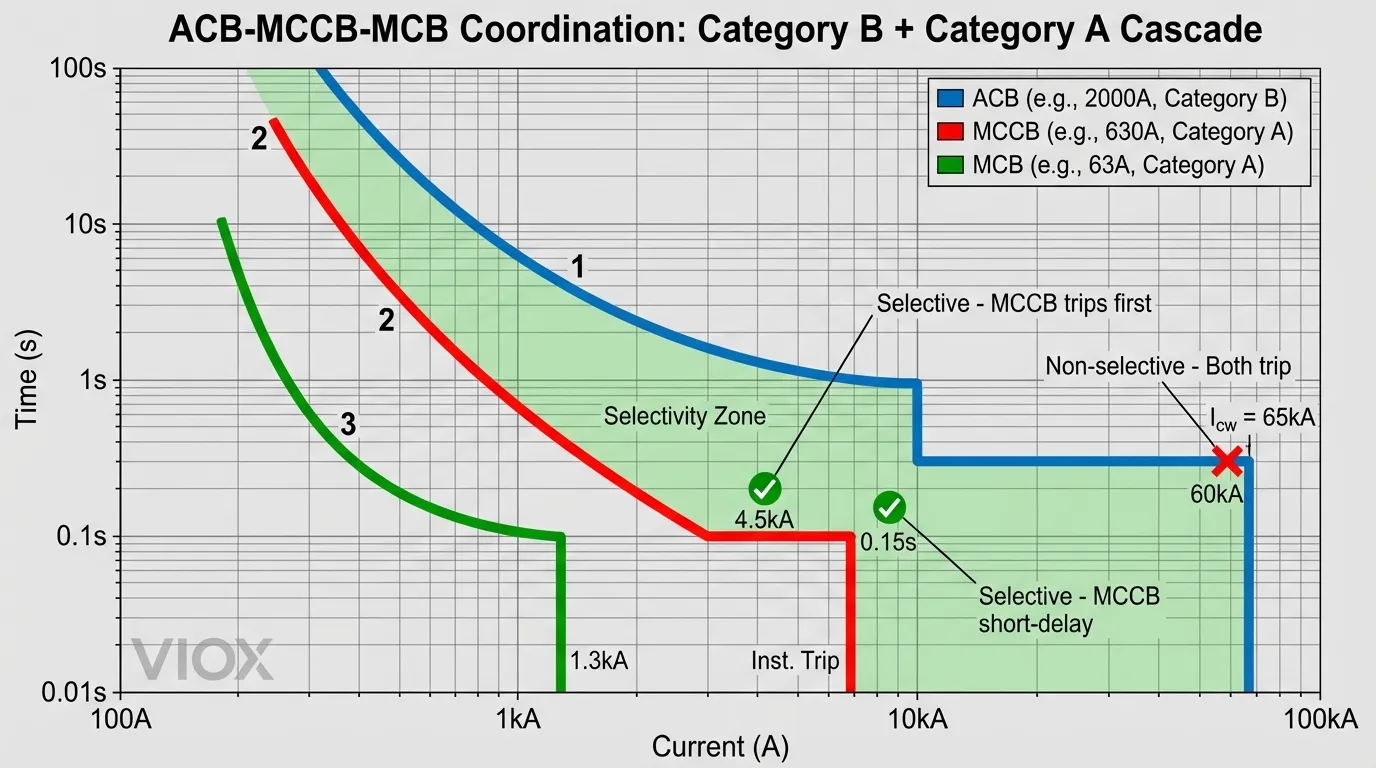

استراتيجيات التنسيق العملية

الإستراتيجية 1: سلسلة ACB إلى MCCB (موصى بها)

التكوين:

• اتجاه المنبع: 1600A ACB، I_cw = 65 كيلو أمبير / 0.5 ثانية، تأخير قصير = 0.4 ثانية
• اتجاه المصب: 400A MCCB، I_cu = 50 كيلو أمبير، فوري = 5000 أمبير (12.5 × I_n)

تحليل التنسيق:

نتيجة: انتقائية كاملة حتى 50 كيلو أمبير (MCCB I_cu limit)

الإستراتيجية 2: تنسيق قواطع MCCB مع قواطع MCCB (محدود)

التكوين:

• اتجاه المنبع: قاطع MCCB بقدرة 400 أمبير، لحظي = 5,000 أمبير (12.5× I_n)
• اتجاه المصب: قاطع MCCB بقدرة 100 أمبير، لحظي = 1,300 أمبير (13× I_n)

تحليل التنسيق:

حد الانتقائية: ~4,500 أمبير (90% للإعداد اللحظي للمنبع)

تحسين: استخدم جداول التنسيق الخاصة بالشركة المصنعة للتحقق من طاقة التسريب الفعلية - قد تحقق قواطع MCCB المحددة للتيار انتقائية عند مستويات أعطال أعلى من خلال I²t التمييز.

جدول المقارنة: خصائص وقت قصير لقواطع ACB مقابل قواطع MCCB

لماذا هذا مهم لتصميم النظام

المفهوم الخاطئ 1: “تأخير وقت قصير لقاطع MCCB = تأخير وقت قصير لقاطع ACB”

الواقع: يعمل التأخير الزمني القصير لقاطع MCCB فقط ضمن نافذة تيار ضيقة (بين العتبات الزمنية الطويلة واللحظية). بالنسبة للأعطال التي تتجاوز الإعدادات اللحظية، تفصل قواطع MCCB على الفور - لا يحدث تأخير.

تأثير التصميم: عند تحديد حماية قاطع MCCB، تحقق دائماً من:

1. الإعدادات اللحظية للجهاز في المصب
2. أقصى تيار عطل عند نقطة التنسيق
3. ما إذا كان تيار العطل سيتجاوز العتبة اللحظية لقاطع MCCB في المنبع

المفهوم الخاطئ 2: “لا يوجد I_cw تصنيف = لا توجد قدرة على تحمل وقت قصير”

الواقع: تمتلك قواطع MCCB قدرة تحمل متأصلة لوقت قصير تصل إلى عتبة تنافر التلامس (~12-14× I_n). تتيح هذه القدرة تنسيقاً محدوداً مع الأجهزة في المصب، وإن لم يكن بنفس قدر قواطع ACB.

تأثير التصميم: تنسيق قواطع MCCB مع قواطع MCCB ممكن ولكنه يتطلب:

• فصل دقيق للإعداد اللحظي (نسبة دنيا 1.5:1)
• جداول انتقائية مقدمة من الشركة المصنعة
• النظر في تأثيرات تحديد التيار على طاقة التسريب

المفهوم الخاطئ 3: “تعطيل الرحلة اللحظية يجعل MCCB = ACB”

الواقع: حتى قواطع MCCB ذات الرحلات اللحظية القابلة للإلغاء (مثل NSX) تشتمل على آليات تجاوز تعتمد على الطاقة تجبر على التعثر عند مستويات الأعطال القصوى (> 25 × I_n). لا يمكنهم “الانتظار” لتيارات الأعطال العالية مثل ACBs.

تأثير التصميم: عند استخدام قواطع MCCB مع لحظية قابلة للتعديل:

• تحقق من عتبة رحلة الطاقة مع الشركة المصنعة
• لا تفترض سلوكًا مشابهًا لـ ACB عند تيارات الأعطال التي تقترب من I_cu
• ضع في اعتبارك الآثار المترتبة على طاقة القوس الكهربائي للتسبب في تأخير التعثر

الروابط الداخلية والموارد ذات الصلة

لفهم أعمق لمفاهيم الحماية ذات الصلة، استكشف أدلة VIOX التقنية هذه:

• التخفيض الكهربائي: درجة الحرارة والارتفاع وعوامل التجميع – تعرف على كيف تؤثر العوامل البيئية على تصنيفات تيار القاطع والتنسيق
• دليل ATS وتنسيق قاطع الدائرة: I_cw والانتقائية موضحة – تحليل مفصل لتنسيق الفئة A مقابل الفئة B في تطبيقات مفتاح النقل التلقائي
• Current Limiting Circuit Breaker Guide: Protection & Specs – تعمق في فيزياء التنافر الكهرومغناطيسي و I²تحديد t
• أنواع قواطع الدائرة: دليل التصنيف الكامل – نظرة عامة شاملة على اختلافات وتطبيقات ACB و MCCB و MCB
• دليل حماية شحن المركبات الكهربائية التجارية: ACB و MCCB و RCBO من النوع B – مثال تنسيق واقعي مع حسابات الحمل

الأسئلة الشائعة: حماية MCCB قصيرة الوقت

س1: هل يمكنني استخدام MCCB كدخل رئيسي بدلاً من ACB؟

A: ممكن ولكن لا يوصى به للأنظمة التي تتطلب انتقائية كاملة. تفتقر قواطع MCCB إلى I المعلنة_cw ، لذلك لا يمكنهم تأخير التعثر بشكل موثوق للتنسيق في اتجاه المصب عند تيارات الأعطال العالية (> 10 × I_n). استخدم ACBs للداخلين الرئيسيين في المنشآت الصناعية حيث تكون الانتقائية أمرًا بالغ الأهمية، أو تحقق من حدود التنسيق مع جداول الشركة المصنعة للتطبيقات التجارية.

س2: ماذا يحدث إذا قمت بتعيين تأخير MCCB قصير الوقت إلى 0.5 ثانية ولكن تيار العطل هو 20 × I_n?

A: سوف يتعثر القاطع فورا عبر الرحلة المغناطيسية، متجاهلاً إعداد التأخير 0.5 ثانية. تعمل التأخيرات قصيرة الوقت لـ MCCB فقط عندما يظل تيار العطل بين الالتقاط قصير الوقت (على سبيل المثال، 2-10 × I_n) وعتبة لحظية (على سبيل المثال، 12 × I_n). فوق اللحظية، يتجاوز العنصر المغناطيسي الإعدادات الإلكترونية.

س3: هل تستخدم جميع قواطع MCCB تقنية تحديد التيار؟

A: لا. تستخدم قواطع MCCB الحرارية المغناطيسية (رحلة ثابتة، بدون قابلية للتعديل) عادةً عناصر حمل زائد ثنائية المعدن أبطأ وقد لا تحقق تحديدًا حقيقيًا للتيار. من المرجح أن تكون قواطع MCCB ذات الرحلة الإلكترونية ذات جهات الاتصال سريعة المفعول وقنوات القوس المحسنة محدودة للتيار (تحقق من منحنيات التسريب الخاصة بالشركة المصنعة التي تعرض I_p و I²قيم t أقل من مستويات الأعطال المحتملة).

س4: كيف يمكنني التحقق من الانتقائية بين اثنين من قواطع MCCB؟

A: استخدم جداول تنسيق الشركة المصنعة (وليس مجرد منحنيات التيار الزمني). الجداول تمثل:

• طاقة التسريب (I²t) لقاطع المصب
• عتبة طاقة عدم التعثر لقاطع المنبع
• تأثيرات تحديد التيار عند مستويات أعطال مختلفة
  مثال: توفر Schneider Electric جداول انتقائية مفصلة في أدلة التنسيق الخاصة بها تعرض حدود الانتقائية القصوى (على سبيل المثال، “انتقائية تصل إلى 15 كيلو أمبير” بين نماذج MCCB محددة).

س5: لماذا تحتوي قواطع MCCB المقدرة للمحركات على إعدادات لحظية أعلى (13-14 × I_n)?

A: لمنع التعثر المزعج أثناء بدء تشغيل المحرك المباشر (DOL). تظهر الأبحاث أن اندفاع المحرك يمكن أن يصل إلى 12-13 × I_n للذروة الأولى. تحتوي قواطع MCCB المقدرة للمحركات أيضًا على عتبات تنافر اتصال أعلى (> 14 × I_n) لضمان عدم انفتاح جهات الاتصال أثناء العابرين البادئين، مما قد يتسبب في تآكل غير ضروري ولحام محتمل عند إعادة الإغلاق.

الختام

إن المفارقة الظاهرة المتمثلة في تقديم قواطع MCCB حماية تأخير قصيرة الوقت بدون I مصنفة_cw تنبع القيم من اختلاف جوهري في فلسفة الحماية: تتحمل ACBs الأعطال من خلال القوة الميكانيكية والكتلة الحرارية، بينما تحد قواطع MCCB من الأعطال من خلال الفيزياء الكهرومغناطيسية وتعطيل القوس السريع.

إن فهم هذا التمييز أمر بالغ الأهمية للمهندسين الكهربائيين الذين يصممون مخططات التنسيق. يمكن أن تحقق قواطع MCCB تنسيقًا انتقائيًا مع الأجهزة في اتجاه المصب ضمن قدرتها الكامنة على تحمل الوقت القصير (عادةً 12-14 × I_n)، لكنها لا تستطيع تكرار سلوك ACB عند تيارات الأعطال العالية التي تقترب من قدرة الكسر الخاصة بها. بالنسبة للتطبيقات التي تتطلب انتقائية كاملة عبر نطاق تيار العطل بأكمله، تظل الداخلات الرئيسية لـ ACB التي تنسق مع مغذيات MCCB هي المعيار الذهبي - الاستفادة من قدرات تأخير الوقت من الفئة B في اتجاه المنبع مع استغلال مزايا تحديد التيار من الفئة A في اتجاه المصب.

مبدأ التصميم الأساسي: قم بمطابقة فئة القاطع مع التطبيق - استخدم ACBs حيث تحتاج إلى “الانتظار” للأعطال، واستخدم قواطع MCCB حيث تحتاج إلى “قتل الأعطال بسرعة”.”
