إذا كنت تختار بين مرحل تثبيت (Latching relay) و مرحل غير تثبيت (Non-latching relay), ، هناك تمييز واحد يقرر الباقي: مرحل التثبيت يحتفظ بآخر وضع اتصال له بعد إزالة إشارة التحكم، بينما يعود مرحل عدم التثبيت إلى حالته الافتراضية بمجرد اختفاء طاقة الملف.
هذا الاختلاف السلوكي الواحد ينتشر عبر كل اعتبار تصميمي آخر - استهلاك الطاقة، حرارة الملف، استجابة فقدان الطاقة، تعقيد الأسلاك، فلسفة الأمان من الفشل، وملاءمة التطبيق. إن فهم كيف ولماذا تتباعد أنواع المرحلات هذه بالضبط هو أسرع طريق للاختيار الصحيح. قبل الغوص في المقارنة، من المفيد فهم السياق الأوسع لـ الموصلات مقابل المرحلات في تطبيقات التبديل.
باختصار:
- اختر مرحل تثبيت (Latching relay) (مرحل ثنائي الاستقرار) عندما يجب على الدائرة تذكر حالتها الأخيرة دون طاقة ملف مستمرة.
- اختر مرحل غير تثبيت (Non-latching relay) (مرحل أحادي الاستقرار) عندما يجب على الدائرة العودة إلى حالة افتراضية محددة كلما فقدت الطاقة.
الوجبات الرئيسية
- A مرحل تثبيت (Latching relay) يبقى في آخر وضع تبديل له حتى بعد انتهاء نبضة الملف - لا توجد حاجة إلى طاقة تثبيت.
- A مرحل غير تثبيت (Non-latching relay) يتطلب تنشيطًا مستمرًا للملف ليبقى في حالته النشطة.
- يتفوق مرحل التثبيت في تطبيقات الطاقة المنخفضة، الحساسة للبطارية، التحكم عن بعد، وذاكرة الحالة.
- يتفوق مرحل عدم التثبيت في منطق التحكم البسيط، سلوك الإرجاع الآمن من الفشل، واللوحات الصناعية التقليدية.
- يعتمد الاختيار الصحيح على ميزانية الطاقة، القيود الحرارية، سلوك إعادة الضبط، بنية التحكم، والاستجابة المطلوبة لفقدان الطاقة.
مرحل التثبيت مقابل مرحل عدم التثبيت: جدول مقارنة سريع
| عامل الاختيار | مرحل التثبيت | مرحل عدم التثبيت |
|---|---|---|
| يسمى أيضًا | مرحل ثنائي الاستقرار، مرحل الاحتفاظ، مرحل النبض | مرحل أحادي الاستقرار، مرحل قياسي |
| الحالة بعد إزالة طاقة التحكم | يبقى في آخر وضع تبديل | يعود إلى الوضع الافتراضي (غير نشط) |
| متطلبات طاقة الملف | نبضة قصيرة للضبط أو إعادة الضبط؛ طاقة تثبيت صفرية | طاقة مستمرة مطلوبة طوال المدة النشطة بأكملها |
| توليد الحرارة | منخفض - الملف مطفأ بين أحداث التبديل | أعلى - يبدد الملف الحرارة باستمرار أثناء تنشيطه |
| تعقيد التحكم | أعلى - منطق نبضة الضبط/إعادة الضبط أو انعكاس القطبية مطلوب | أقل - تطبيق جهد تشغيل/إيقاف بسيط |
| الحياة الميكانيكية | أقصر عادة بسبب تآكل آلية التثبيت | أطول عادة في التصاميم القياسية |
| سلوك فقدان الطاقة | يحتفظ بالحالة الأخيرة (ذاكرة) | يسقط إلى الحالة الافتراضية (إعادة ضبط تلقائي) |
| الأنسب لـ | توفير الطاقة، أنظمة البطاريات، القياس الذكي، أتمتة المباني، التبديل عن بعد | لوحات التحكم الصناعية، الدوائر البينية، منطق الإنذار، ملحقات التحكم في المحركات |
| التكلفة النموذجية | أعلى قليلاً لكل وحدة | أقل عمومًا لكل وحدة |
ما هو مرحل التثبيت؟
A مرحل تثبيت (Latching relay) هو مفتاح كهروميكانيكي يبقى في آخر وضع تبديل له حتى بعد إزالة طاقة الملف تمامًا. بمجرد أن تنقل نبضة التحكم جهات الاتصال إلى وضع جديد، فإنها تبقى هناك - إلى أجل غير مسمى - حتى تأمرها نبضة ثانية صراحة بالعودة.
هذه “الذاكرة الموضعية” هي السمة المميزة. نظرًا لأن المرحل لا يحتاج إلى تيار مستمر لتثبيت جهات الاتصال الخاصة به، فإنه يعمل كـ جهاز ثنائي الاستقرار مع حالتين استقرار متساويتين: الضبط وإعادة الضبط.

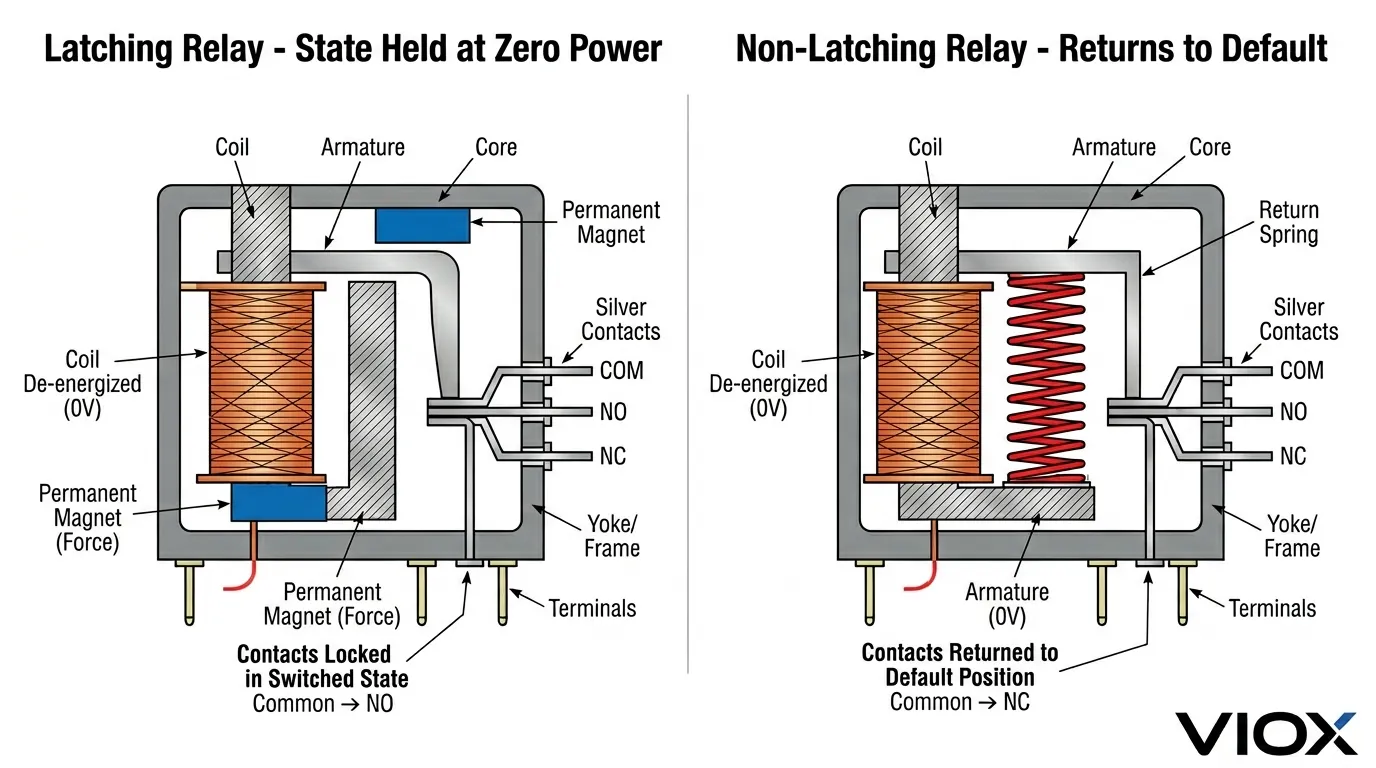

كيف يعمل مرحل التثبيت
يختلف مبدأ العمل قليلاً بين التصميمات ذات الملف الواحد والتصميمات ذات الملفين، ولكن المفهوم الأساسي هو نفسه: أ مغناطيس دائم أو مزلاج ميكانيكي يثبت المحرك في مكانه بعد انتهاء نبضة الملف.
- تطبيق النبضة - يتدفق التيار عبر الملف، مما يولد مجالًا مغناطيسيًا قويًا بما يكفي للتغلب على قوة تثبيت الحالة الحالية وتحريك المحرك.
- تبديل جهات الاتصال - يتحرك المحرك، ويفتح أو يغلق مجموعة جهات الاتصال.
- إزالة النبضة - يتم إلغاء تنشيط الملف، لكن المغناطيس الدائم (في التصميمات المستقطبة) أو المزلاج الميكانيكي (في التصميمات ذات المزلاج الميكانيكي) يحافظ على المحرك مقفلاً في موضعه الجديد.
- الحالة مثبتة عند طاقة صفرية - يبقى المرحل في هذا الوضع دون أي استهلاك للطاقة على الإطلاق.
- تطبيق نبضة معاكسة — يؤدي نبض ذو قطبية عكسية (ملف واحد) أو نبض على الملف الثاني (ملفان) إلى تحرير المزلاج وإعادة المحرك.
لهذا السبب يُطلق على المرحل المزلاج أيضًا اسم مرحل ثنائي الاستقرار, أو مرحل الاحتفاظ, ، أو مرحل نبضي. لديه وضعان مستقران ويتنقل بينهما فقط عندما يتلقى أمرًا صريحًا.

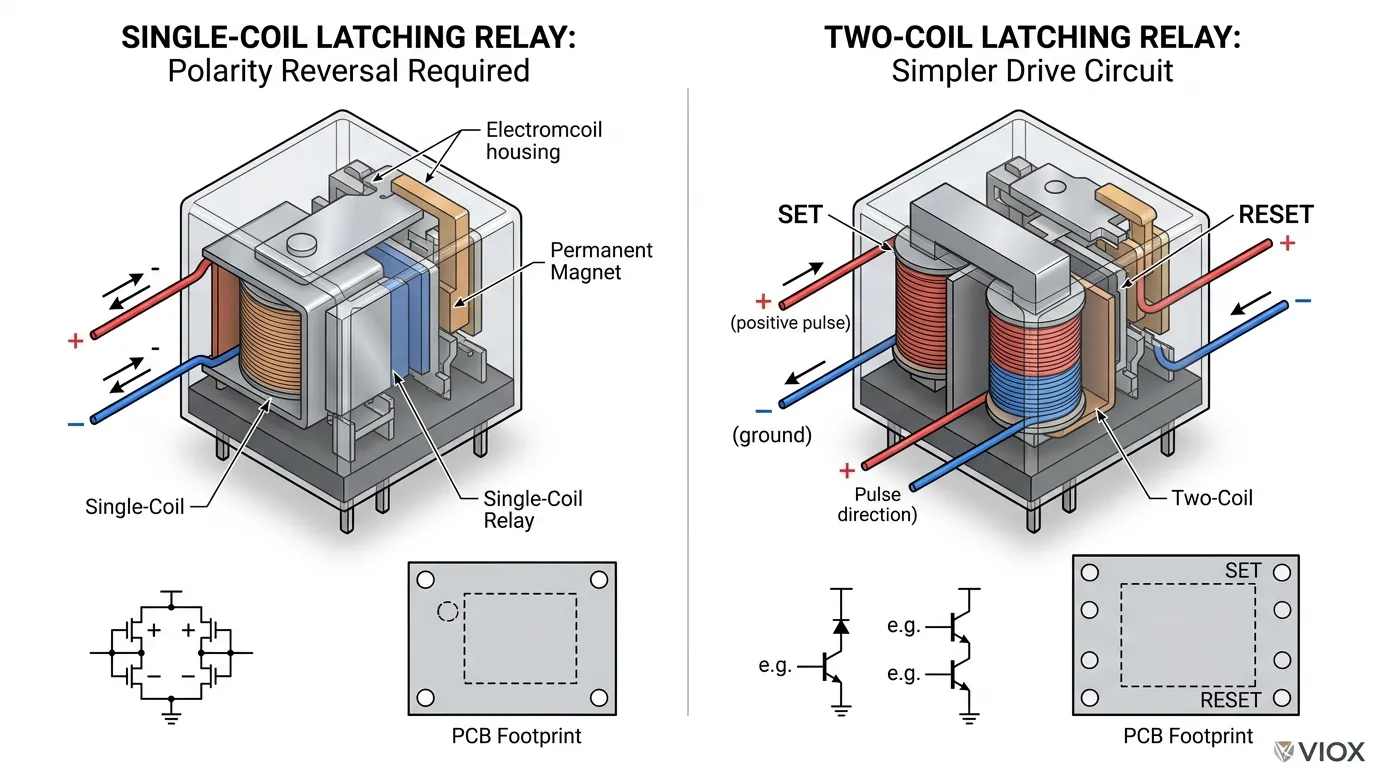

أنواع المرحلات المزلاجة: ملف واحد مقابل ملفين
لا تستخدم جميع المرحلات المزلاجة نفس طريقة التحكم. التصميمان الأكثر شيوعًا هما تصميمات الملف الواحد والملفين، ولديهما اختلافات ذات مغزى في الأسلاك ومنطق التحكم.
مرحل مزلاج بملف واحد
A مرحل مزلاج بملف واحد يستخدم ملفًا واحدًا لكل من عمليات الضبط وإعادة الضبط. يحدد اتجاه التيار عبر الملف الحالة التي ينتقل إليها المرحل.
- للضبط: قم بتطبيق نبض ذي قطبية موجبة على الملف.
- لإعادة الضبط: قم بتطبيق نبض ذي قطبية عكسية على نفس الملف.
يستخدم هذا التصميم عددًا أقل من المسامير ومساحة أقل على اللوحة، مما يجعله شائعًا في تخطيطات PCB المدمجة والإلكترونيات الاستهلاكية. ومع ذلك، يجب أن تكون دائرة التحكم قادرة على عكس قطبية الملف - الأمر الذي يتطلب عادةً برنامج تشغيل H-bridge أو مرحلة إخراج متحكم دقيق مع إمكانية تبديل القطبية.
مرحل مزلاج بملفين
A مرحل مزلاج بملفين لديه ملفان منفصلان فعليًا: أحدهما مخصص لضبط جهات الاتصال والآخر مخصص لإعادة ضبطها.
- للضبط: قم بتطبيق نبض على ملف الضبط.
- لإعادة الضبط: قم بتطبيق نبض على ملف إعادة الضبط.
يبسط هذا النهج دائرة القيادة لأنه لا يلزم عكس القطبية - يتلقى كل ملف تيارًا في اتجاه واحد فقط. في الأنظمة التي يتم التحكم فيها بواسطة PLC وتصميمات اللوحات الصناعية، غالبًا ما يكون دمج المرحلات المزلاجة ذات الملفين أسهل لأن كل ملف يمكن أن يتم تشغيله بواسطة خرج منفصل.
أي تصميم مرحل مزلاج يجب أن تختاره؟
| عامل التصميم | مرحل مزلاج بملف واحد | مرحل مزلاج بملفين |
|---|---|---|
| عدد المسامير | أقل (2 من مسامير الملف) | أكثر (4 من مسامير الملف) |
| دائرة القيادة | يتطلب انعكاس القطبية (H-bridge) | أبسط - اتجاه واحد لكل ملف |
| مساحة PCB | بصمة أصغر | أكبر قليلاً |
| تكامل PLC | تعيين إخراج أكثر تعقيدًا | أسهل - خرج واحد لكل ملف |
| التكلفة | عادة ما يكون أقل | عادة ما يكون أعلى قليلاً |
مناسب تقنيات قمع الملف ضرورية لحماية دوائر القيادة من الارتداد الاستقرائي، بغض النظر عن تصميم المرحل المزلاج الذي تختاره.
لماذا يختار المهندسون المرحلات المزلاجة
الدافع الأساسي دائمًا تقريبًا هو تقليل استهلاك الطاقة. نظرًا لأن الملف يسحب الطاقة فقط أثناء نبضة التبديل القصيرة - عادةً من 10 إلى 100 مللي ثانية - فإن الطلب على الطاقة على المدى الطويل يقترب من الصفر بينما يحتفظ المرحل بحالته.
بالإضافة إلى توفير الطاقة، توفر المرحلات المزلاجة:
- تقليل حرارة الملف - لا يعني التيار المستمر عدم وجود تبديد حراري مستمر، وهو أمر مهم في العبوات المغلقة والتخطيطات عالية الكثافة.
- بقاء الحالة أثناء انقطاع التيار الكهربائي - يتم الحفاظ على آخر موضع لجهة الاتصال حتى أثناء الفقد الكامل لطاقة التحكم، وهو أمر بالغ الأهمية في تطبيقات القياس والإغلاق الآمن.
- طلب أقل على مصدر الطاقة - تستفيد الأنظمة التي تعمل بالبطاريات والتي تعمل بالطاقة الشمسية بشكل كبير من التخلص من تيار الملف المستمر.

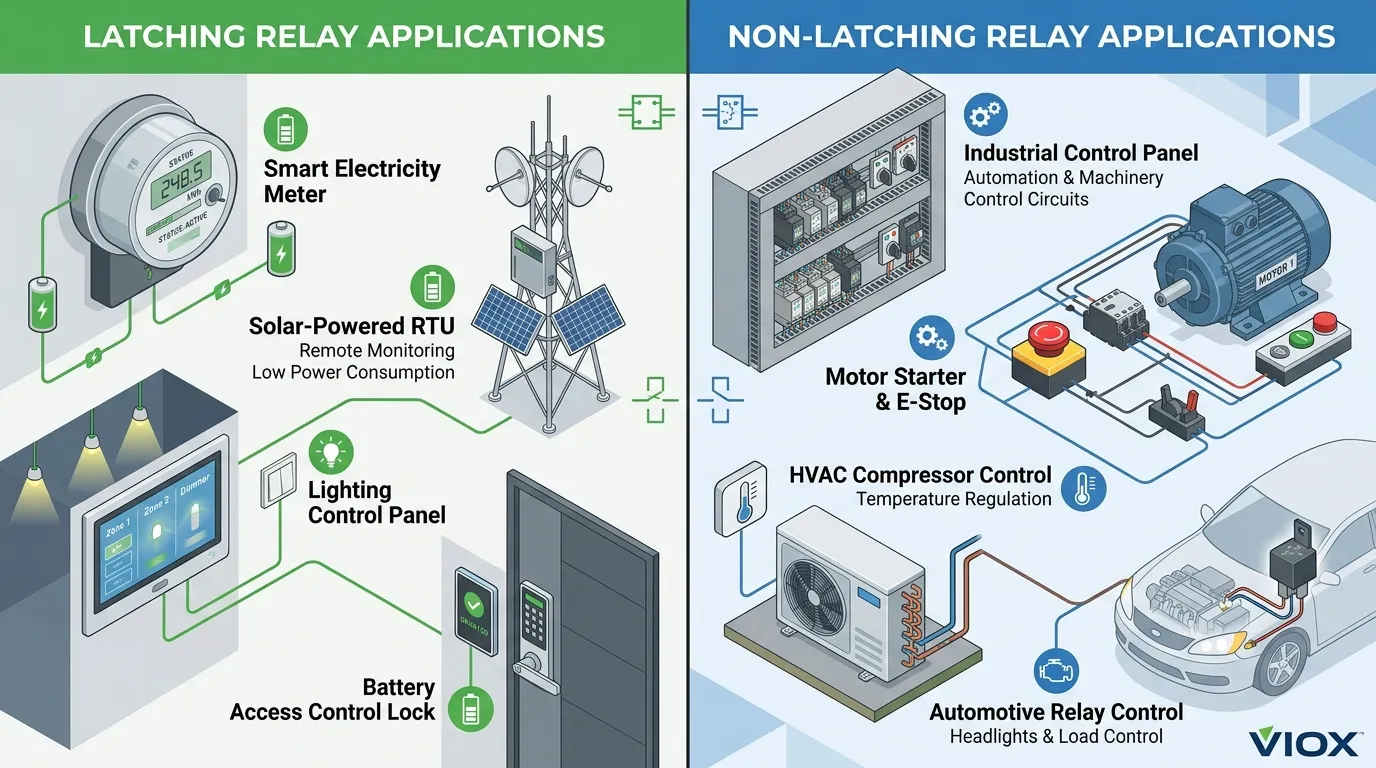

تشمل تطبيقات المرحل المزلاج النموذجية ما يلي:
- القياس الذكي للكهرباء والغاز والمياه
- أنظمة التحكم في الإضاءة والتعتيم
- أتمتة المباني (التحكم في صمام HVAC، الستائر الآلية)
- تبديل الطاقة عن بعد في البنية التحتية للاتصالات والمرافق
- الأجهزة التي تعمل بالبطاريات أو التي تجمع الطاقة
- أقفال أبواب نظام الأمان والتحكم في الوصول
- الأجهزة الطبية التي تتطلب الاحتفاظ بالحالة أثناء تغيير البطارية
بالنسبة للتطبيقات التي تتطلب عمليات تبديل موقوتة بالإضافة إلى الاحتفاظ بالحالة، ضع في اعتبارك استكشاف مرحلات التأخير الزمني والتي يمكن أن تكمل وظيفة المرحل المزلاج.
ما هو المرحل غير المزلاج؟
A مرحل غير تثبيت (Non-latching relay) هو مفتاح كهروميكانيكي يغير حالته فقط عندما يظل ملفه نشطًا. في اللحظة التي تتم فيها إزالة الطاقة عن الملف، يدفع زنبرك الإرجاع المحرك مرة أخرى إلى وضعه الافتراضي (غير النشط).
هذا يعني أن المرحل غير المزلاج لديه فقط حالة مستقرة واحدة — موضع إرجاع الزنبرك الخاص به. يتم الحفاظ على الحالة النشطة بالكامل عن طريق التدفق المستمر للتيار عبر الملف. قم بإزالة التيار، وستعود جهات الاتصال دائمًا إلى نفس الموضع المعروف.
هذا السلوك ذو الحالة المستقرة الواحدة هو السبب في أن المرحلات غير المزلاجة تسمى أيضًا المرحلات أحادية الاستقرار.
كيف يعمل المرحل غير المزلاج
مبدأ التشغيل واضح ومباشر:
- الملف نشط — يؤدي تطبيق الجهد على الملف إلى إنشاء مجال مغناطيسي يجذب المحرك، وينقل جهات الاتصال من وضعها الطبيعي (عادةً NC - مغلقة عادةً) إلى وضعها النشط (عادةً NO - مفتوحة عادةً).
- الحالة محفوظة عن طريق الطاقة المستمرة — طالما تم الحفاظ على جهد الملف، فإن القوة المغناطيسية تثبت المحرك ضد قوة الزنبرك، مما يحافظ على جهات الاتصال في الوضع النشط.
- الملف غير نشط — عند إزالة جهد الملف، ينهار المجال المغناطيسي ويدفع زنبرك الإرجاع المحرك مرة أخرى إلى وضع الراحة.
- تعود جهات الاتصال إلى الوضع الافتراضي — المرحل الآن في حالته الطبيعية، تمامًا كما بدأ.
لا توجد ذاكرة ولا مزلاج ولا غموض. يكون موضع المرحل دائمًا دالة مباشرة لما إذا كانت طاقة الملف موجودة أم لا.
لماذا يختار المهندسون المرحلات غير المزلاجة
تظل المرحلات غير المزلاجة هي النوع الأكثر استخدامًا على نطاق واسع عبر التطبيقات الصناعية والتجارية والاستهلاكية لعدة أسباب عملية:
- منطق تحكم بسيط — إشارة واحدة، حالة واحدة. قم بتطبيق الجهد لتنشيطه؛ قم بإزالة الجهد لإلغاء تنشيطه. لا يوجد توقيت للنبضات، ولا إدارة للقطبية، ولا تسلسل تعيين/إعادة تعيين.
- سلوك افتراضي يمكن التنبؤ به — عند فقدان الطاقة، يعود المرحل دائمًا إلى نفس الحالة المعروفة. هذه الخاصية المضمنة المقاومة للفشل ضرورية في العديد من التطبيقات الهامة للسلامة.
- أسلاك مباشرة — يتكامل المرحل غير المزلاج مباشرةً مع مخرجات PLC القياسية، وجهات اتصال المؤقت، ومحطات الضغط على الأزرار، ومنطق السلم دون دوائر تشغيل خاصة.
- تكلفة أقل وتوافر أوسع — يتم إنتاج المرحلات غير المزلاجة بكميات أكبر بكثير، مما يجعلها أرخص ومتاحة في المزيد من عوامل الشكل، وتقييمات الجهد، وتكوينات جهات الاتصال.
- عمر ميكانيكي أطول — بدون آلية مزلاج للتآكل، غالبًا ما تحقق المرحلات القياسية غير المزلاجة عدد دورات أعلى.
تشمل تطبيقات المرحل غير المزلاج النموذجية ما يلي:
- مرحلات التدخل في لوحات التحكم الصناعية
- منطق التحكم في الماكينة القياسي (مشغلات المحركات، مشغلات الملف اللولبي)
- دوائر الإنذار والإعلان
- العمليات التي يتم التحكم فيها بواسطة المؤقت
- التحكم في ضاغط ومروحة HVAC
- ملحقات السيارات (المصابيح الأمامية، ماسحات الزجاج الأمامي، البوق)
- أي دائرة يجب أن يؤدي فيها فقدان طاقة التحكم إلى إلغاء تنشيط الإخراج
في التطبيقات الهامة للسلامة مثل أنظمة إنذار الحريق, ، توفر المرحلات غير المزلاجة سلوكًا أساسيًا مقاومًا للفشل عن طريق العودة تلقائيًا إلى حالتها الافتراضية عند فقدان طاقة التحكم.
الاختلافات الرئيسية التي تؤثر فعليًا على اختيار المرحل
1. الاحتفاظ بالحالة بعد فقدان الطاقة
هذا هو الاختلاف الأكثر أهمية ويجب أن يكون السؤال الأول في أي عملية اختيار.
A مرحل تثبيت (Latching relay) يحتفظ بآخر موضع لجهة الاتصال الخاصة به من خلال انقطاع التيار الكهربائي. عند عودة طاقة التحكم، تظل جهات الاتصال في أي وضع كانت عليه قبل الانقطاع. هذا يجعل المرحلات المزلاجة الخيار الطبيعي للتطبيقات التي تتطلب ذاكرة حالة غير متطايرة — العدادات الذكية التي يجب أن تبقي مفتاح الفصل مفتوحًا أثناء الانقطاعات، على سبيل المثال، أو مشاهد الإضاءة التي يجب أن تستمر خلال وميضات الطاقة اللحظية.
A مرحل غير تثبيت (Non-latching relay) يسقط على الفور عند اختفاء طاقة التحكم. تبدأ كل دورة طاقة من نفس الحالة الافتراضية المعروفة. هذا مرغوب فيه في دوائر التحكم في المحركات وأنظمة الإغلاق في حالات الطوارئ وأي تطبيق قد يؤدي فيه وجود حالة غير خاضعة للرقابة أو غير معروفة بعد استعادة الطاقة إلى إنشاء خطر.
قاعدة القرار: إذا كانت الإجابة على السؤال “ماذا يجب أن يحدث للإخراج عند فقدان طاقة التحكم؟” هي “ابق حيث هو”، فميل نحو مرحل مزلاج. إذا كانت الإجابة هي “العودة إلى وضع افتراضي آمن”، فميل نحو مرحل غير مزلاج.
2. استهلاك الطاقة وكفاءة الطاقة
يصبح هذا الاختلاف مهمًا في التطبيقات ذات أوقات الانتظار الطويلة أو ميزانيات الطاقة المقيدة.
A مرحل تثبيت (Latching relay) يستهلك طاقة الملف فقط أثناء نبضة التبديل. بالنسبة لمرحل مزلاج نموذجي بجهد 5 فولت، قد تستمر النبضة من 20 إلى 50 مللي ثانية وتسحب 150-200 مللي أمبير - وهو إجمالي إنفاق للطاقة يبلغ حوالي 15-50 مللي جول لكل حدث تبديل. بين الأحداث، يكون استهلاك طاقة الملف صفرًا تمامًا.
A مرحل غير تثبيت (Non-latching relay) يستهلك طاقة الملف باستمرار طوال الوقت الذي يتم الاحتفاظ به في الحالة النشطة. قد يسحب مرحل غير مزلاج نموذجي بجهد 5 فولت 70-150 مللي أمبير باستمرار. على مدار فترة احتفاظ مدتها 24 ساعة، يصل ذلك إلى حوالي 8-18 واط في الساعة من الطاقة - وهو أكبر بكثير من مرحل مزلاج يتم تبديله مرة واحدة يوميًا.
بالنسبة للأنظمة التي تعمل بالبطاريات أو التركيبات البعيدة التي تعمل بالطاقة الشمسية أو أجهزة إنترنت الأشياء التي تجمع الطاقة، يمكن أن يكون هذا الاختلاف هو العامل الحاسم في ما إذا كان النظام يفي بالهدف المحدد لعمر التشغيل أم لا.
3. حرارة الملف والإدارة الحرارية
تولد المرحلات غير المزلاجة حرارة مستمرة كلما تم تنشيطها. تصبح الطاقة المبددة في الملف - والتي يتم حسابها عادةً على أنها P = I^2 R أو P = V^2 / R - طاقة حرارية يجب إدارتها.
في حاوية محكمة الإغلاق مع تدفق هواء محدود، يمكن أن تؤدي العديد من المرحلات غير المزلاجة النشطة باستمرار إلى رفع درجة الحرارة الداخلية بشكل كبير. هذا مصدر قلق حقيقي في الخزائن الخارجية وتجميعات DIN-rail المدمجة وتصميمات PCB عالية الكثافة.
تعمل المرحلات المزلاجة إلى حد كبير على التخلص من هذه المشكلة. نظرًا لأن الملف غير نشط بين أحداث التبديل، فلا يوجد مصدر حرارة مستدام. في التصميمات المقيدة حراريًا، يمكن لهذه الميزة وحدها أن تبرر التحول إلى مرحل مزلاج - حتى عندما لا يكون استهلاك الطاقة مصدر قلق أساسي.
4. اعتبارات السلامة ومقاومة الفشل
هذا هو عامل الاختيار الذي تحدث فيه الأخطاء الأكثر تكلفة.
المرحلات غير المزلاجة مقاومة للفشل بطبيعتها في اتجاه التسرب. إذا فشلت دائرة الملف (سلك مقطوع، فتيل محترق، خطأ في وحدة التحكم، فشل في مصدر الطاقة)، يعود المرحل إلى وضعه الافتراضي المحمل بنابض. يمكن للمصممين ترتيب الدائرة بحيث يكون هذا الوضع الافتراضي هو الحالة الآمنة - توقف المحرك، وإغلاق الصمام، وإيقاف تشغيل السخان، وتنشيط الإنذار.
لا تحتوي المرحلات المزلاجة على اتجاه مقاوم للفشل بطبيعتها. يبقون حيث هم، بغض النظر عما يحدث لنظام التحكم. إذا كان المرحل في حالة “تشغيل الإخراج” عند فشل وحدة التحكم، فإنه يظل في حالة “تشغيل الإخراج”. يمكن أن يكون هذا الثبات ذا قيمة (فصل العداد الذكي) أو خطيرًا (ترك السخان قيد التشغيل)، اعتمادًا على التطبيق.
عند اختيار مرحل تثبيت لأي تطبيق مجاور للسلامة، يجب أن يتضمن التصميم وسيلة مستقلة لإجبار المرحل على حالة آمنة - مؤقت مراقبة، أو دائرة سلامة للأجهزة، أو مسار إغلاق احتياطي.
5. طريقة التحكم، والأسلاك، ودوائر القيادة
تتطلب المرحلات غير المثبتة أبسط واجهة تحكم ممكنة: قم بتوصيل الملف بمصدر جهد كهربائي محول. يمكن لمنفذ خرج منفصل PLC، أو ترانزستور، أو مفتاح ميكانيكي، أو حتى ملامس مؤقت بسيط أن يقود مرحلًا غير مثبت بشكل مباشر. منطق التحكم هو سطر واحد من منطق السلم أو دبوس GPIO واحد.
تتطلب المرحلات المثبتة تصميم تحكم أكثر تعمدًا:
- المرحلات المثبتة بملف واحد تحتاج إلى عكس القطبية. يتطلب هذا عادةً دائرة H-bridge، أو ترتيب مفتاح DPDT، أو متحكم دقيق مع برنامج تشغيل مزدوج الإخراج. يجب أيضًا التحكم في مدة النبضة - قصيرة جدًا وقد لا يتحول المرحل بشكل موثوق؛ طويلة جدًا وقد يسخن الملف بشكل زائد.
- المرحلات المثبتة بملفين تحتاج إلى إشارتي تحكم مستقلتين - واحدة لملف الضبط وواحدة لملف إعادة الضبط. في أنظمة PLC، هذا يعني تخصيص مخرجي خرج منفصلين لكل مرحل بدلاً من واحد. في تصميمات المتحكمات الدقيقة، هذا يعني اثنين من دبابيس GPIO بالإضافة إلى ترانزستورات القيادة.
بالإضافة إلى ذلك، بعد التشغيل أو تهيئة النظام، قد لا يعرف المتحكم الحالة الحالية لمرحل التثبيت ما لم تكن هناك آلية تغذية مرتدة للموضع (ملامسات مساعدة أو مستشعر موضع الملامس). لا توجد مشكلة عدم اليقين في الحالة هذه مع المرحلات غير المثبتة، لأن حالتها معروفة دائمًا من إشارة قيادة الملف.
عند اختيار جهد الملف لتطبيقك، فإن فهم اعتبارات مرحل 12 فولت مقابل 24 فولت تيار مستمر يمكن أن يساعد في تحسين تصميمك لكفاءة الطاقة وتوافق دائرة التحكم.
6. العمر الميكانيكي والموثوقية
تتمتع المرحلات غير المثبتة عمومًا بآلية داخلية أبسط - ملف، وعضو استجابة، ونابض، وملامسات. مع عدد أقل من الأجزاء المتحركة ولا توجد مغناطيسات دائمة أو مثبتات ميكانيكية، فإنها تميل إلى تحقيق تصنيفات عمر ميكانيكي أعلى. تتراوح مواصفات المرحل غير المثبت النموذجية من 10 ملايين إلى 100 مليون عملية ميكانيكية.
تشتمل المرحلات المثبتة على مكونات إضافية - مغناطيسات دائمة (في التصميمات المستقطبة) أو آليات تثبيت ميكانيكية - تضيف تعقيدًا ونقاط تآكل محتملة. في حين أن المرحلات المثبتة الحديثة موثوقة للغاية، إلا أن عمرها الميكانيكي المقدر غالبًا ما يكون أقل إلى حد ما من التصميمات غير المثبتة المكافئة، خاصة في التطبيقات عالية الدورة.
بالنسبة للتطبيقات ذات تردد التبديل العالي جدًا (مئات أو آلاف الدورات في اليوم)، قد يوفر المرحل غير المثبت عمر خدمة أطول. بالنسبة للتطبيقات ذات التبديل غير المتكرر (بضع دورات في اليوم أو أقل)، يكون هذا الاختلاف عادةً ضئيلاً.
7. التكلفة والتوافر
يتم تصنيع المرحلات غير المثبتة بكميات أكبر بكثير وتتمتع بمنافسة سوقية أوسع. نتيجة لذلك، فهي عمومًا أقل تكلفة ومتاحة في نطاق أوسع من عوامل الشكل وتكوينات الملامسات وجهود الملف وأنماط التعبئة.
تميل المرحلات المثبتة، على الرغم من توفرها على نطاق واسع من الشركات المصنعة الكبرى، إلى تحمل علاوة سعرية متواضعة - عادةً ما تكون أعلى بنسبة 20٪ إلى 50٪ من المرحل غير المثبت المماثل. في المنتجات الاستهلاكية ذات الحجم الكبير، يكون فرق التكلفة هذا كبيرًا. في الأنظمة الصناعية منخفضة الحجم، عادة ما يكون ثانويًا للمتطلبات الوظيفية.
مقارنة تفصيلية لسلوك المرحل المثبت مقابل المرحل غير المثبت
| سيناريو السلوك | مرحل التثبيت | مرحل عدم التثبيت |
|---|---|---|
| فقدان طاقة التحكم أثناء تنشيط المرحل | تبقى الملامسات في وضع التنشيط | تعود الملامسات إلى الوضع الافتراضي |
| استعادة طاقة التحكم بعد انقطاع التيار | تظل الملامسات في وضع ما قبل الانقطاع | تبدأ الملامسات في الوضع الافتراضي؛ يجب على وحدة التحكم إعادة التنشيط |
| إعادة تعيين وحدة التحكم أو إعادة تشغيلها | الملامسات غير متغيرة - يجب على وحدة التحكم الاستعلام عن الحالة أو افتراضها | الملامسات في الوضع الافتراضي - حالة بداية معروفة |
| انقطاع سلك الملف | تبقى الملامسات في الوضع الأخير (لا يمكن تبديلها) | تعود الملامسات إلى الوضع الافتراضي (فشل آمن) |
| تثبيت طويل الأمد (من ساعات إلى شهور) | صفر طاقة ملف، صفر حرارة | طاقة ملف مستمرة، حرارة مستمرة |
| دورات سريعة (آلاف العمليات في الساعة) | تتطلب كل دورة نبضة في كل اتجاه | ببساطة قم بتبديل جهد الملف وإيقافه |
| التشغيل ببطارية | ممتاز - الحد الأدنى من استنزاف الطاقة | ضعيف - استنزاف مستمر أثناء حالة التنشيط |
متى يجب عليك اختيار مرحل تثبيت
اختر مرحل تثبيت عندما يستفيد التطبيق من واحد أو أكثر من هذه الشروط:
- يجب الاحتفاظ بالحالة المحولة دون طاقة ملف مستمرة. هذا هو السبب الرئيسي والأكثر شيوعًا. إذا كان المرحل سيكون في حالة معينة لفترات طويلة (دقائق أو ساعات أو أيام أو بشكل دائم)، فإن مرحل التثبيت يزيل كل نفايات طاقة التثبيت.
- يجب تقليل استهلاك الطاقة. تستفيد الأجهزة التي تعمل بالبطاريات ووحدات القياس عن بعد التي تعمل بالطاقة الشمسية وأجهزة استشعار حصاد الطاقة ومعدات قياس المرافق من استهلاك الاستعداد القريب من الصفر لمرحل التثبيت.
- حرارة الملف هي قيد تصميم. في العبوات المغلقة أو تجميعات PCB المدمجة أو البيئات المحيطة القريبة بالفعل من التصنيف الحراري للمرحل، يمكن أن يكون التخلص من تسخين الملف المستمر هو الفرق بين التصميم الموثوق والتصميم الهامشي حراريًا.
- يجب أن تنجو حالة الملامس من انقطاع التيار الكهربائي. غالبًا ما تتطلب العدادات الذكية وفواصل الأمان وأنظمة التحكم في الإضاءة استمرار الحالة الأخيرة التي تم إصدار الأمر بها خلال أي انقطاع في طاقة التحكم.
- تم تصميم نظام التحكم حول منطق الضبط/إعادة الضبط أو المنطق القائم على النبض. إذا كانت بنية وحدة التحكم تدعم بالفعل مخرجات النبض أو التبديل القائم على الأحداث، فإن المرحلات المثبتة تتكامل بشكل طبيعي.
أمثلة محددة لتطبيق مرحل التثبيت
- القياس الذكي (الكهرباء والغاز والمياه): يجب أن يظل مرحل الفصل داخل العداد الذكي في أي وضع أمرت به شركة المرافق - حتى إذا فقد العداد الطاقة لعدة أيام. مرحل التثبيت هو الخيار العملي الوحيد.
- التحكم في الإضاءة وأتمتة المباني: تستخدم وحدات التحكم في المشهد والأنظمة القائمة على الإشغال ولوحات الإضاءة المركزية مرحلات التثبيت للحفاظ على حالة الإضاءة بين أوامر التحكم دون إهدار الطاقة.
- التبديل عن بعد للاتصالات والمرافق: غالبًا ما يتم تشغيل المعدات المثبتة على أبراج الخلايا أو محطات مراقبة خطوط الأنابيب أو المحطات الفرعية الكهربائية بميزانيات طاقة محدودة مع أوامر تبديل غير متكررة.
- التحكم في الوصول المدعوم بالبطارية: تستخدم أقفال الأبواب الإلكترونية ولوحات الأمان مرحلات التثبيت للحفاظ على حالة القفل أثناء عمليات انتقال الطاقة أو استبدال البطارية.
- الأجهزة الطبية: قد تستخدم مضخات الحقن، وشاشات مراقبة المرضى، وغيرها من الأجهزة مرحلات تثبيت للحفاظ على حالات الصمام أثناء تغيير البطارية أو انقطاع التيار الكهربائي لفترة وجيزة.
متى يجب عليك اختيار مرحل غير تثبيت
اختر مرحلًا غير تثبيت عندما تستفيد التطبيقات من هذه الشروط:
- يجب أن تعود الدائرة إلى حالة آمنة محددة عند فقد الطاقة. إذا كانت فلسفة التصميم تتطلب أن يؤدي فقد طاقة التحكم تلقائيًا إلى إلغاء تنشيط الخرج - إيقاف المحرك، أو إغلاق الصمام، أو تنشيط الإنذار - فإن المرحل غير التثبيت يوفر هذا السلوك بطبيعته.
- منطق التحكم البسيط هو الأولوية. إذا كان النظام يستخدم منطق السلم الأساسي، أو جهات اتصال المؤقت البسيطة، أو المفاتيح اليدوية، أو وحدات التحكم المنطقية القابلة للبرمجة (PLCs) ذات الخرج الفردي، فإن المرحل غير التثبيت يتطلب واجهة تحكم أقل تعقيدًا.
- يتبع التطبيق ممارسة التحكم الصناعي التقليدية. معظم لوحات التحكم الصناعية، وبناة الآلات، ومكاملي الأنظمة يصممون حول سلوك المرحل غير التثبيت. يقلل استخدام نفس النوع من تكاليف التدريب، ويبسط الصيانة، ويتماشى مع معايير الأسلاك المعمول بها.
- سيقوم المرحل بالتبديل بشكل متكرر. في التطبيقات ذات معدلات التبديل العالية، توفر المرحلات غير التثبيت عادةً قدرة تحمل ميكانيكية أفضل ومتطلبات توقيت أبسط.
- التكلفة قيد كبير في الإنتاج بكميات كبيرة. بالنسبة للمنتجات الاستهلاكية المصنعة بعشرات الآلاف من الوحدات، يمكن أن تؤثر التكلفة الأقل للوحدة للمرحلات غير التثبيت بشكل كبير على قائمة المواد.
أمثلة محددة لتطبيقات المرحلات غير التثبيت
- ملحقات التحكم في المحركات: يجب أن تتوقف المرحلات البينية بين وحدة التحكم المنطقية القابلة للبرمجة (PLC) وملامس المحرك عن العمل عندما تفقد وحدة التحكم المنطقية القابلة للبرمجة (PLC) الطاقة، مما يضمن توقف المحرك.
- دوائر الإنذار والإعلان: الإنذارات الصوتية والمرئية التي يجب تنشيطها (أو إلغاء تنشيطها) استجابة مباشرة لإشارة التحكم، ويجب إسكاتها عند إلغاء تنشيط النظام.
- التحكم في ضاغط التكييف والتدفئة والتهوية: يجب إلغاء تنشيط ملامسات الضاغط ومرحلات المروحة عند فشل وحدة التحكم لمنع تلف المعدات.
- إضاءة وإكسسوارات السيارات: يجب إلغاء تنشيط مرحلات المصابيح الأمامية ومرحلات المساحات ومرحلات البوق عندما يقوم السائق بإيقاف تشغيل المفتاح.
- دوائر التعشيق الآمن: أنظمة الإيقاف في حالات الطوارئ، وأقفال أبواب الحماية، ومرحلات مراقبة الستائر الضوئية التي يجب أن تجبر المخارج على الإيقاف عند انقطاع دائرة السلامة.
أي مرحل أفضل للوحات التحكم الصناعية؟
في غالبية لوحات التحكم الصناعية،, تظل المرحلات غير التثبيت هي الخيار القياسي. الأسباب عملية:
- يتوقع مصممو اللوحات أن تتوقف المرحلات عن العمل عند فقد طاقة التحكم.
- يمكن لفنيي الصيانة تحديد حالة المرحل عن طريق التحقق من جهد الملف.
- يتم بناء منطق السلم ودوائر التحكم السلكية حول افتراض أن حالة المرحل تساوي حالة الملف.
- غالبًا ما تتطلب معايير السلامة (مثل IEC 60204-1 لسلامة الآلات) أن يؤدي فقد طاقة التحكم إلى حالة آمنة للآلة - وهو ما يتماشى بشكل طبيعي مع سلوك عدم التثبيت.
ومع ذلك, يتم استخدام مرحلات التثبيت بشكل متزايد في تصميمات اللوحات حيث:
- مطلوب وظيفة الذاكرة (الحفاظ على مشهد الإضاءة، أو الاحتفاظ بحالة العملية من خلال انخفاض طفيف في الطاقة).
- يجب تقليل استهلاك الطاقة في اللوحة (يمكن للوحات الكبيرة التي تحتوي على عشرات المرحلات التي يتم تنشيطها باستمرار أن تولد حرارة كبيرة).
- تخدم اللوحة نظامًا بعيدًا أو مدعومًا بالبطارية حيث تكون طاقة الملف المستمرة غير عملية.
المرحل الأفضل لأي لوحة معينة ليس هو المرحل الذي يحتوي على آلية أكثر تقدمًا - بل هو المرحل الذي يتماشى سلوكه مع فلسفة التحكم ومتطلبات السلامة في اللوحة. لتركيبات اللوحات،, الملامسات المعيارية تقدم فوائد مماثلة لتوفير المساحة ويمكن اختيارها بناءً على معايير مماثلة.
أخطاء الاختيار الشائعة التي يجب تجنبها
اختيار مرحل تثبيت فقط لتوفير الطاقة
إن توفير الطاقة حقيقي وقيم، لكن يجب ألا يتجاوز متطلبات السلوك الآمن من الفشل، أو تحديد الحالة بعد التشغيل، أو بساطة الصيانة. إذا كان التطبيق يحتاج إلى توقف مضمون عند فقد الطاقة، فإن مرحل التثبيت يخلق مشكلة تتعلق بالسلامة لا يمكن لأي قدر من توفير الطاقة تبريرها.
اختيار مرحل غير تثبيت دون تقييم وقت الانتظار الطويل الأجل
إذا كان يجب أن يظل المرحل نشطًا لساعات أو أيام أو إلى أجل غير مسمى، فقد تخلق طاقة الملف المستمرة والحرارة الناتجة مشاكل في إدارة الحرارة. في البيئات ذات درجة الحرارة المحيطة العالية أو العبوات المغلقة، يمكن أن يؤدي هذا الإغفال إلى فشل المرحل المبكر أو ارتفاع درجة حرارة العلبة.
تجاهل سلوك فقدان الطاقة أثناء مرحلة التصميم
تنبع العديد من أخطاء اختيار المرحل من إغفال بسيط: لم يحدد فريق التصميم أبدًا بشكل صريح ما يجب أن يحدث لكل خرج عند فقد طاقة التحكم واستعادتها لاحقًا. يجب الإجابة على هذا السؤال لكل خرج مرحل في النظام قبل تحديد أنواع المرحلات.
نسيان متطلبات دائرة القيادة لمرحلات التثبيت
لا يمكن تشغيل مرحل تثبيت بملف واحد بواسطة مفتاح ترانزستور بسيط - فهو يحتاج إلى انعكاس القطبية. يحتاج مرحل التثبيت بملفين إلى قناتين إخراج لكل مرحل. إذا كانت أجهزة التحكم لا تدعم هذه المتطلبات، فإن اختيار مرحل التثبيت يخلق مشكلة في نظام التحكم كان من الممكن تجنبها تمامًا. تعلم كيفية تشخيص ملفات الطنين وأعطال المرحل الأخرى لتجنب مشاكل مماثلة أثناء التثبيت والتشغيل.
افتراض أن وحدة التحكم تعرف حالة مرحل التثبيت بعد التشغيل
على عكس المرحل غير التثبيت (الذي تكون حالته دائمًا “افتراضية” عند التشغيل)، يمكن أن يكون مرحل التثبيت في أي من الموضعين بعد إعادة التشغيل. يجب أن يقرأ برنامج التحكم حالة جهة الاتصال عبر جهات الاتصال المساعدة، أو أن يأمر بحالة معروفة أثناء التهيئة، أو أن يكون مصممًا للعمل بشكل صحيح بغض النظر عن موضع بدء المرحل. إذا كنت تشك في فشل المرحل أثناء التشغيل، فتعلم كيفية اختبار المرحل بشكل صحيح لتشخيص المشكلات بدقة.
معاملة جميع مرحلات التثبيت على أنها قابلة للتبديل
تحتوي مرحلات التثبيت ذات الملف الواحد والملفين على متطلبات أسلاك مختلفة اختلافًا جوهريًا، ودوائر قيادة، وتداعيات منطقية للتحكم. يمكن أن يؤدي تحديد “مرحل تثبيت” في قائمة المواد دون تحديد تكوين الملف إلى أخطاء في الشراء وتأخيرات في إعادة التصميم.
قائمة التحقق العملية للاختيار
استخدم إطار العمل الخاص باتخاذ القرار هذا لتوجيه اختيار نوع المرحل الخاص بك:
| سؤال | إذا كانت الإجابة بنعم ← تميل نحو |
|---|---|
| هل يجب أن يحتفظ المرحل بحالته الأخيرة عند إزالة طاقة التحكم؟ | مرحل تثبيت |
| هل يجب أن تعود الدائرة إلى حالة افتراضية عند فقد طاقة التحكم؟ | مرحل غير تثبيت |
| هل يعد انخفاض استهلاك الطاقة مطلبًا تصميميًا حاسمًا؟ | مرحل تثبيت |
| هل توصيلات التحكم التقليدية البسيطة أكثر أهمية من توفير الطاقة؟ | مرحل غير تثبيت |
| هل حرارة الملف مصدر قلق في التطبيقات ذات التشغيل الطويل أو المقيدة حرارياً؟ | مرحل تثبيت |
| هل سلوك التساقط الآمن مطلوب بموجب تحليل السلامة؟ | مرحل غير تثبيت |
| هل النظام يعمل بالبطارية أو يعتمد على تجميع الطاقة؟ | مرحل تثبيت |
| هل نظام التحكم لديه فقط مخرجات تشغيل/إيقاف بسيطة متاحة؟ | مرحل غير تثبيت |
| هل يجب أن تكون حالة المرحل حتمية فور التشغيل؟ | مرحل غير تثبيت |
| هل يقوم التطبيق بالتبديل بشكل غير متكرر ولكنه يستمر لفترات طويلة؟ | مرحل تثبيت |
الختام
الاختيار بين مرحل تثبيت (Latching relay) و مرحل غير تثبيت (Non-latching relay) يختزل في النهاية إلى سؤال واحد: ماذا يجب أن يفعل المرحل عندما تختفي إشارة التحكم؟
A مرحل تثبيت (Latching relay) يحتفظ بآخر حالة له. إنه يوفر الطاقة، ويزيل حرارة الملف أثناء فترات الانتظار الطويلة، ويحافظ على موضع الإخراج من خلال انقطاع التيار الكهربائي. إنه الخيار الصحيح للأنظمة الحساسة للطاقة، وتطبيقات ذاكرة الحالة، والأجهزة التي تعمل بالبطارية، ومنشآت التبديل عن بعد.
A مرحل غير تثبيت (Non-latching relay) يعود إلى حالته الافتراضية. إنه يبسط منطق التحكم، ويوفر تساقطًا آمنًا متأصلًا، ويتوافق مع الممارسة الصناعية التقليدية، ويضمن حالة بدء معروفة بعد كل دورة طاقة. إنه الخيار الصحيح للتحكم الصناعي القياسي، والدوائر الهامة للسلامة، وتطبيقات التبديل البسيطة، وأي نظام يكون فيه التساقط بسبب فقدان الطاقة مطلبًا.
لا يوجد نوع متفوق عالميًا. المرحل الأفضل هو المرحل الذي يتطابق سلوكه الطبيعي مع المتطلبات الوظيفية ومتطلبات السلامة لتطبيقك المحدد. حدد ما يجب أن يحدث عند فقدان الطاقة أولاً - سيتبع نوع المرحل الصحيح من تلك الإجابة.
الأسئلة الشائعة
ما هو الفرق الرئيسي بين المرحل المزلاج والمرحل غير المزلاج؟
A مرحل تثبيت (Latching relay) يحتفظ بآخر موضع اتصال له بعد إزالة إشارة التحكم - فهو “يتذكر” ما إذا كان قد تم ضبطه أو إعادة تعيينه. أ مرحل غير تثبيت (Non-latching relay) يعود إلى وضعه الافتراضي المحمل بنابض بمجرد إزالة طاقة الملف. هذا الاختلاف في الاحتفاظ بالحالة هو التمييز الأساسي بين النوعين.
هل المرحل المزلاج هو نفسه المرحل ثنائي الاستقرار؟
نعم. في الاستخدام الهندسي العملي، المصطلحات مرحل تثبيت (Latching relay) و مرحل ثنائي الاستقرار تشير إلى نفس الجهاز. يطلق عليه “ثنائي الاستقرار” لأنه يحتوي على حالتين استقراريتين (الضبط وإعادة الضبط)، ويبقى في أي حالة تم توجيهه إليها آخر مرة، دون الحاجة إلى طاقة مستمرة.
هل المرحل غير المزلاج هو نفسه المرحل أحادي الاستقرار؟
نعم. مرحل غير تثبيت (Non-latching relay) يوصف عادة بأنه مرحل أحادي الاستقرار لأنه يحتوي على حالة مستقرة واحدة فقط - موضع إرجاع الزنبرك (غير نشط). يتم الحفاظ على الحالة النشطة فقط عن طريق تيار الملف المستمر وليست مستقرة بشكل مستقل.
أي نوع من المرحلات يستهلك طاقة أقل؟
A مرحل تثبيت (Latching relay) يستهلك طاقة أقل بشكل كبير في التطبيقات التي يجب فيها الحفاظ على الحالة المحولة لفترات طويلة. إنه يستهلك الطاقة فقط أثناء نبضة التبديل القصيرة (عادةً 20-100 مللي ثانية)، بينما يستهلك المرحل غير المزلاج طاقة ملف مستمرة طوال مدة الانتظار بأكملها. بالنسبة للمرحل الذي يتم الاحتفاظ به نشطًا لمدة 24 ساعة، يمكن أن يكون فرق الطاقة عدة مرات.
أي مرحل أفضل للسلوك الآمن؟
A مرحل غير تثبيت (Non-latching relay) يعتبر بشكل عام أفضل للتطبيقات الآمنة لأنه يعود بطبيعته إلى حالته الافتراضية عند فقدان طاقة التحكم. يمكن للمصممين ترتيب الدائرة بحيث تكون هذه الحالة الافتراضية هي الحالة الآمنة. يبقى المرحل المزلاج في آخر موضع له بغض النظر عن حالة نظام التحكم، الأمر الذي يتطلب إجراءات سلامة إضافية إذا كانت هناك حاجة إلى سلوك آمن.
أي مرحل أفضل للمعدات التي تعمل بالبطارية؟
المرحلات المزلاجة مفضلة بشدة للأنظمة التي تعمل بالبطارية. نظرًا لأنها لا تتطلب طاقة تثبيت بين أحداث التبديل، فإنها يمكن أن تطيل عمر البطارية بترتيب حجمي مقارنة بالمرحل غير المزلاج الذي يسحب تيار ملف مستمر. وهذا يجعلها الخيار القياسي في العدادات الذكية والأدوات المحمولة ومعدات القياس عن بعد.
هل التحكم في المرحلات المزلاجة أصعب من التحكم في المرحلات غير المزلاجة؟
يمكن أن يكون كذلك. أ مرحل غير تثبيت (Non-latching relay) يتطلب فقط إشارة جهد تشغيل/إيقاف بسيطة. أ مرحل مزلاج بملف واحد يتطلب عكس القطبية (عادةً برنامج تشغيل H-bridge)، بينما أ مرحل مزلاج بملفين يتطلب مخرجات تحكم منفصلة. بالإضافة إلى ذلك، قد يحتاج نظام التحكم إلى إدارة مدة النبضة وتتبع الحالة الحالية للمرحل، مما يزيد من تعقيد البرنامج.
ما هو الفرق بين المرحل المزلاج ذو الملف الواحد والمرحل المزلاج ذو الملفين؟
A مرحل مزلاج بملف واحد يستخدم ملفًا واحدًا ويتحول بين حالتي الضبط وإعادة الضبط عن طريق عكس قطبية نبضة التيار. أ مرحل مزلاج بملفين يستخدم ملفين منفصلين - أحدهما للضبط والآخر لإعادة الضبط - يتم تشغيل كل منهما بنبضة أحادية القطبية. تعمل تصميمات الملفين على تبسيط دائرة القيادة ولكنها تتطلب المزيد من الأسلاك ومخرج تحكم إضافي.
هل يمكنني استخدام مرحل مزلاج في دائرة حرجة للسلامة؟
نعم، ولكن مع احتياطات تصميم إضافية. نظرًا لأن المرحل المزلاج لا يعود تلقائيًا إلى حالة آمنة عند فقدان الطاقة، يجب أن يتضمن تصميم السلامة آلية مستقلة لإجبار المرحل على الوضع الآمن - مثل دائرة أمان سلكية، أو مؤقت مراقبة، أو مرحل غير مزلاج زائد عن الحاجة في سلسلة. يجب أن يراعي تحليل السلامة بشكل صريح سلوك استمرار حالة المرحل المزلاج.
هل يجب أن أستخدم مرحل مزلاج في كل تصميم منخفض الطاقة؟
ليس بالضرورة. في حين أن ميزة الطاقة واضحة، يجب عليك أيضًا تقييم سلوك إعادة الضبط المطلوب، وقدرات دائرة القيادة المتاحة، والحاجة إلى تحديد الحالة عند التشغيل، وماذا يجب أن يحدث أثناء خطأ في نظام التحكم. إذا كانت أي من هذه العوامل تفضل مرحلًا غير مزلاج، فقد لا يبرر توفير الطاقة وحده التعقيد الإضافي.
كيف أعرف حالة المرحل المزلاج بعد التشغيل؟
على عكس المرحل غير المزلاج (الذي يكون دائمًا في وضعه الافتراضي عند التشغيل)، يمكن أن يكون المرحل المزلاج في أي من الحالتين. لتحديد موقعه، يمكنك استخدام جهات الاتصال المساعدة التي توفر إشارة تغذية مرتدة إلى وحدة التحكم، أو يمكنك ذلك توجيه حالة معروفة أثناء تسلسل التهيئة عن طريق إرسال نبضة ضبط أو إعادة ضبط عند بدء التشغيل.
هل تكلفة المرحلات المزلاجة أعلى من تكلفة المرحلات غير المزلاجة؟
بشكل عام نعم. تحمل المرحلات المزلاجة علاوة سعرية متواضعة - عادةً ما تكون أعلى بنسبة 20% إلى 50% من المرحل غير المزلاج المماثل - نظرًا للمغناطيسات الدائمة الإضافية أو مكونات المزلاج الميكانيكية وأحجام الإنتاج المنخفضة. في المنتجات ذات الحجم الكبير والحساسة للتكلفة، تهم هذه العلاوة. في التطبيقات الصناعية ذات الحجم المنخفض، عادةً ما تفوق المتطلبات الوظيفية فرق التكلفة.
