الدرع الخفي: لماذا تعتبر المصهرات ذات قدرة القطع العالية خط الدفاع الأخير لمنشأتك

الترقية الصامتة في الصناعة: لماذا ترفع كبرى الشركات المصنعة سقف التوقعات

مؤخرًا، أثار مدير مشتريات سؤالًا حادًا في منتدى تقني: “لماذا تقوم العلامات التجارية الكبرى مثل Mersen و Littelfuse و Bussmann بهدوء بإعادة تسمية مصهراتها من الفئة R من 200 كيلو أمبير إلى 300 كيلو أمبير كقدرة قطع؟ هل هذه مجرد حيلة تسويقية، أم تطور حقيقي في مجال السلامة؟”

الشك مفهوم. في صناعة تتطور فيها المعايير ببطء وتحفظ، فإن قفزة في مواصفات الأداء تبدو مريبة وكأنها تكتيك للمبيعات. بعد كل شيء، إذا كان 200 كيلو أمبير (200000 أمبير) كافيًا لعقود، فما سبب هذا التغيير المفاجئ؟

إليك الحقيقة غير المريحة: الأمر ليس تسويقًا - بل هو استجابة لشبكة كهرباء تزداد خطورة. إن الانتقال إلى قدرة قطع 300 كيلو أمبير لا يتعلق بالموقع التنافسي؛ بل هو عرض لمشكلة قابلة للقياس في أنظمة الطاقة الصناعية. تتزايد تيارات الأعطال المتاحة عند مداخل الخدمة بسبب ترقيات البنية التحتية للمرافق، وتحديث الشبكة، وزيادة كثافة الطاقة في المرافق الصناعية. إن الحماية “القياسية” بالأمس أصبحت غير كافية بشكل خطير اليوم.

في VIOX Electric، وهي شركة تصنيع B2B للمعدات الكهربائية المتخصصة في أنظمة الحماية الصناعية، تتبعنا هذا الاتجاه عن كثب. إن التحول إلى قدرة قطع أعلى ليس اختياريًا - بل هو ضروري لسلامة المنشأة، وحماية المعدات، والامتثال التنظيمي. تشرح هذه المقالة لماذا لم تعد المصهرات ذات قدرة القطع العالية (HBC) مواصفات فاخرة، بل هي الحد الأدنى المطلق لمنشأتك للحماية من أحداث قصر الدائرة الكارثية.

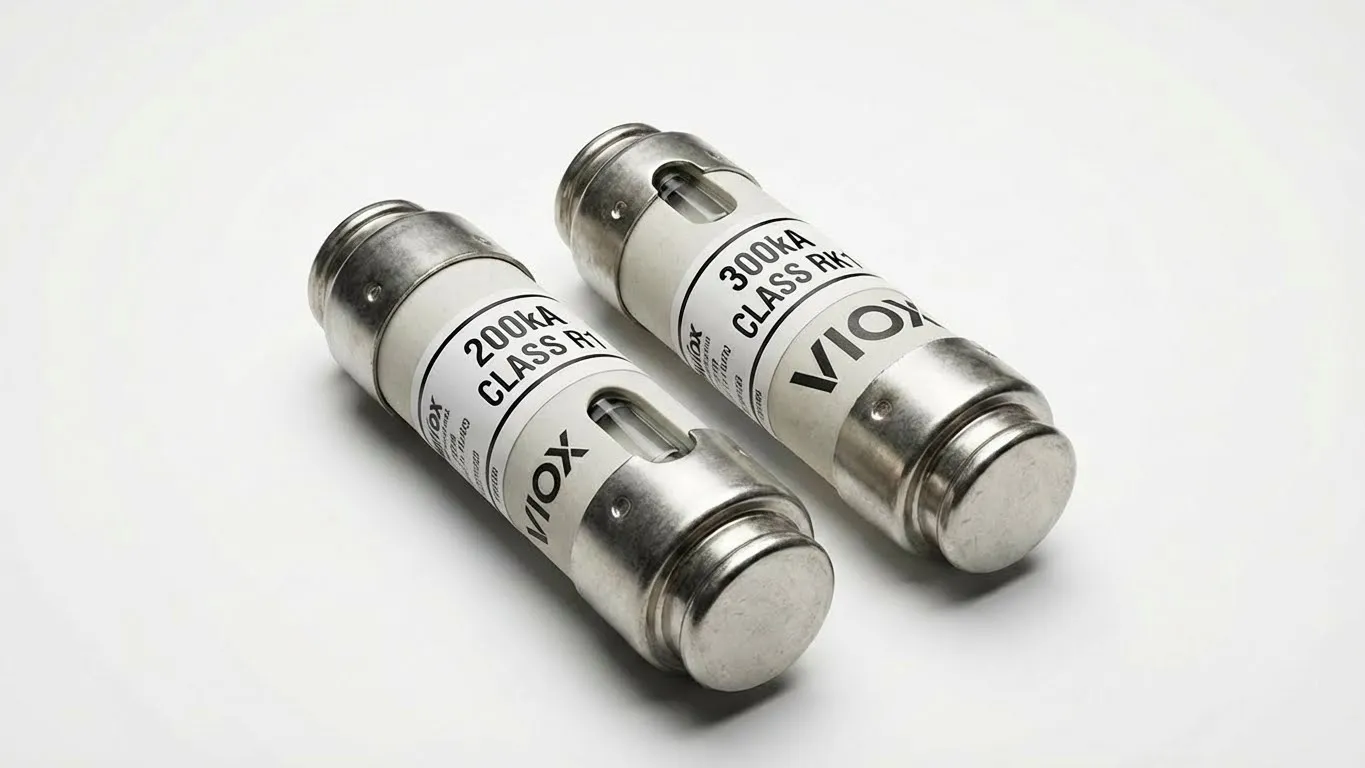

تطور 300 كيلو أمبير: ليس تسويقًا، بل ضرورة هندسية

لعقود،, قدرة قطع 200 كيلو أمبير مثلت الحد الأقصى للمصهرات الصناعية ذات الجهد المنخفض. قام المهندسون الذين يصممون الأنظمة في التسعينيات وأوائل العقد الأول من القرن الحادي والعشرين بتحديد مصهرات الفئة J والفئة L والفئة R بثقة بقدرة 200 كيلو أمبير، على افتراض أن هذا يتجاوز أي سيناريو خطأ واقعي. كانت الحسابات بسيطة: “لا يمكن لمحول 1500 كيلو فولت أمبير الخاص بي أن يولد 200000 أمبير من تيار العطل عند الثانوي.”

هذا الافتراض لم يعد صالحًا عالميًا.

سببان جذريان يدفعان تيارات الأعطال الأعلى

1. استبدال البنية التحتية القديمة وتحديث الشبكة

تقوم شركات الكهرباء في جميع أنحاء أمريكا الشمالية باستبدال محولات التوزيع القديمة وترقية المحطات الفرعية بشكل منهجي. تتميز المحولات الحديثة عادةً بممانعة أقل من الوحدات التي تم تركيبها منذ 30-40 عامًا. وفقًا لمعايير حساب تيار العطل IEEE (IEEE 551-2006)، فإن ممانعة المحول هي العامل المحدد الرئيسي في تيار قصر الدائرة المتاح.

عندما تستبدل إحدى المرافق محول ممانعة 4٪ بوحدة ممانعة أحدث بنسبة 3.5٪ بنفس تصنيف كيلو فولت أمبير، يزداد تيار العطل المتاح بنسبة 14٪ تقريبًا على الفور - دون أي تغييرات في النظام الكهربائي لمنشأتك. قد تواجه المنشآت التي تم تصميمها قبل عقدين من الزمن لتيار عطل متاح يبلغ 50 كيلو أمبير الآن 65 كيلو أمبير أو أعلى فقط بسبب تعديلات المرافق في المنبع.

2. تكثيف المناطق الصناعية وانخفاض ممانعة النظام

مع توسع المناطق الصناعية وزيادة الطلب على الطاقة، تقوم شركات الكهرباء بتركيب محولات أكبر بالقرب من مراكز التحميل. تعني مسارات الموصلات الأقصر بين المحولات ومداخل الخدمة مسارات ممانعة أقل - وتيارات قصر دائرة محتملة أعلى. قد يتم الآن تزويد منشأة كانت تتلقى في الأصل الطاقة من خلال 200 قدم من الموصل من محول مثبت عن بعد بوحدة جديدة مثبتة على بعد 50 قدمًا فقط من المبنى. يمكن أن يؤدي هذا الانخفاض بمقدار أربعة أضعاف في طول الموصل إلى زيادة تيار العطل المتاح بنسبة 20-30٪.

واقع شهادة UL 248

إن ظهور المصهرات المقدرة بـ 300 كيلو أمبير ليس هندسة تخمينية - بل يعكس اختبارًا صارمًا من طرف ثالث. بموجب معايير UL 248 (تحديدًا UL 248-8 للفئة J، و UL 248-10 للفئة L، و UL 248-12 لمصهرات الفئة R)، يجب على الشركات المصنعة إثبات أن المصهرات يمكنها قطع تيار العطل المقدر بأمان دون تمزق أو حريق أو طرد جزيئات موصلة.

لقد اجتازت مصهرات الفئة RK1 ذات تصنيف 300 كيلو أمبير هذه الاختبارات عند 300000 أمبير من التيار المتماثل RMS - مما يدل على الاحتواء وإطفاء القوس الكهربائي والقطع الآمن عند المستويات التي من شأنها تدمير الأجهزة ذات التصنيف الأقل. توفر الترقية إلى 300 كيلو أمبير هامش أمان أكبر مع ارتفاع تيارات أعطال المرافق، مما يضمن أن معدات الحماية لن تصبح الحلقة الأضعف أثناء قصر الدائرة الكارثي.

الفيزياء الكارثية لتجاوز قدرة القطع

أخطر خطأ في الشراء في مجال الحماية الكهربائية هو الشراء على أساس السعر بدلاً من قدرة القطع. عند مقارنة المصهرات، قد يشبه الجهاز العام المصنف بـ 10 كيلو أمبير فعليًا مصهرًا ممتازًا عالي القدرة على القطع (HBC) بقدرة 200 كيلو أمبير. قد يكون لديهم أبعاد مماثلة، ويتناسبون مع حاملات متطابقة، ويحملون نفس تصنيف الأمبير. قد يكون الفرق في السعر 3:1 أو حتى 5:1.

ولكن داخل هذه الحزم المتطابقة ظاهريًا، فإن الفرق هو حرفيًا مسألة حياة أو موت.

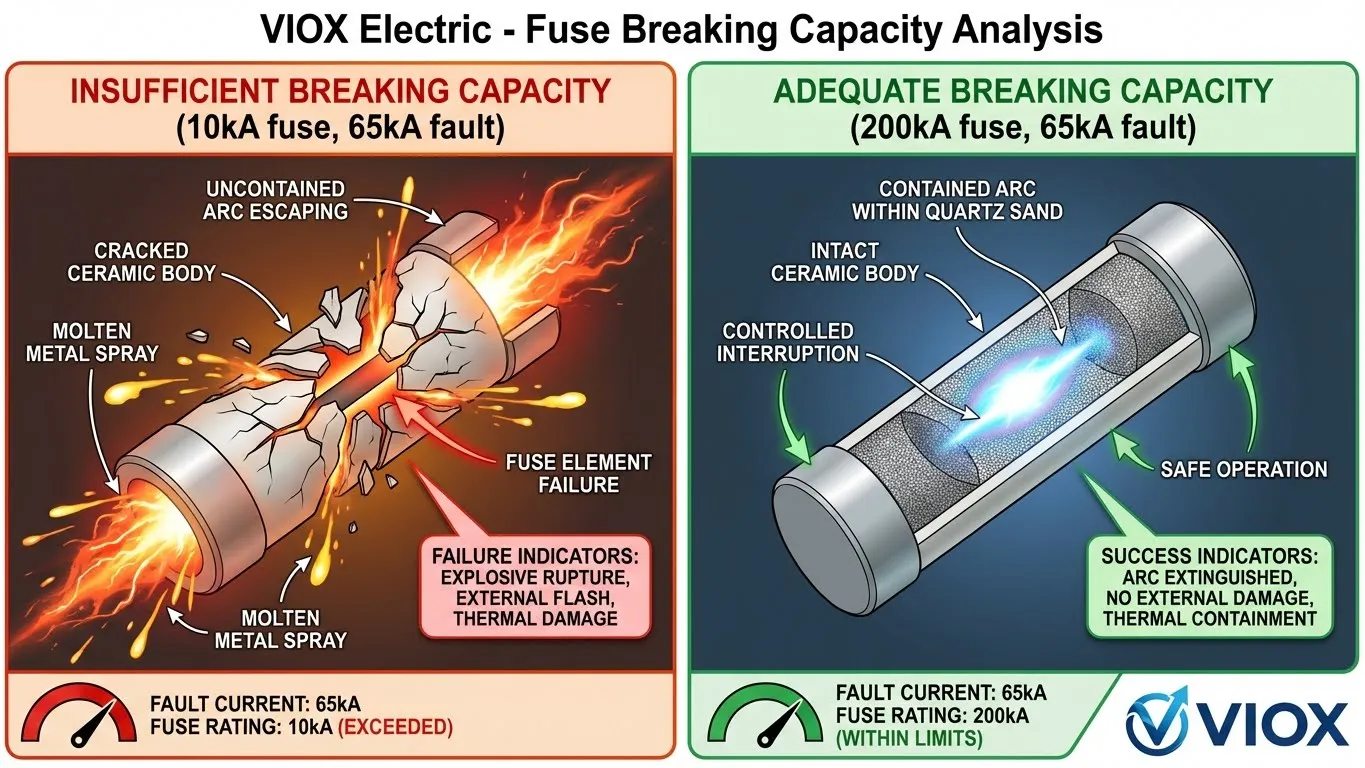

ماذا يحدث عندما يتجاوز تيار العطل قدرة القطع

تحدد قدرة القطع (وتسمى أيضًا تصنيف القطع أو قدرة التمزق) الحد الأقصى للتيار الذي يمكن للمصهر قطعه بأمان دون أن يتم تدميره أو التسبب في قوس كهربائي بمدة غير مقبولة. هذا ليس نطاق تشغيل مقترح - بل هو حد مادي صارم.

ضع في اعتبارك سيناريو واقعيًا: منشأتك لديها تيار عطل متاح يبلغ 65 كيلو أمبير عند مدخل الخدمة الرئيسي (وهو أمر شائع في المصانع الصناعية متوسطة الحجم). أثناء حدث قصر الدائرة - ربما بسبب فشل المعدات أو الاتصال العرضي - يحاول 65000 أمبير بالكامل التدفق عبر المصهر الواقي.

إذا كان هذا المصهر لديه فقط قدرة قطع 10 كيلو أمبير:

1. يذوب العنصر: يتبخر عنصر المصهر كما هو مصمم، مما يخلق قوسًا كهربائيًا.
2. تتجاوز طاقة القوس الاحتواء: يولد القوس الكهربائي درجات حرارة تتجاوز 20000 درجة مئوية وضغطًا هائلاً داخل الجسم الخزفي.
3. فشل رمل الكوارتز: لا يمكن لوسيط إخماد القوس الكهربائي (رمل الكوارتز) امتصاص إطلاق الطاقة الهائل بالسرعة الكافية.
4. تمزق الضغط للسيراميك: لا يمكن للجسم الخزفي - المصمم لمستويات طاقة 10 كيلو أمبير - تحمل الإجهاد الميكانيكي الناتج عن ضغط القوس الكهربائي 65 كيلو أمبير.
5. فشل انفجاري: المصهر ينفجر, ، طرد المعدن المتبخر والغازات شديدة الحرارة وشظايا السيراميك في جميع الاتجاهات.

هذا ليس نظريًا. تسببت حالات الفشل الميداني للمصهرات ذات التصنيف المنخفض في حرائق اللوحات وأضرار جسيمة في المعدات وإصابات للموظفين القريبين. توجد المادة 110.9 من قانون الكهرباء الوطني (NEC) على وجه التحديد لمنع هذا السيناريو، حيث تنص على أن “المعدات المخصصة لقطع التيار عند مستويات الأعطال يجب أن يكون لها تصنيف قطع كافٍ لجهد الدائرة الاسمي والتيار المتاح عند أطراف خط المعدات.”

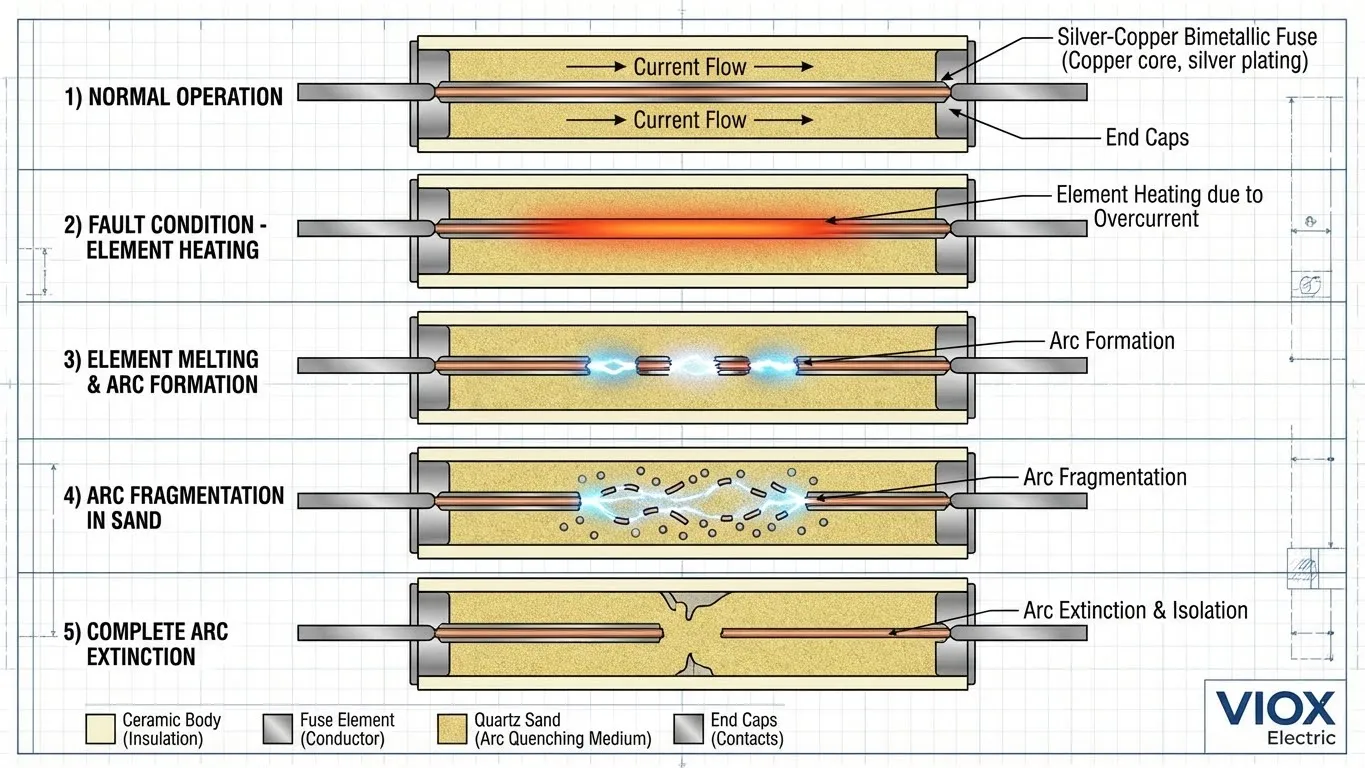

ميزة المصهر عالي القدرة على التمزق

في المقابل، مصهر مصنف بشكل صحيح فتيل HRC بقدرة قطع 200 كيلو أمبير يتعامل مع نفس عطل 65 كيلو أمبير بأمان:

1. يذوب العنصر: يتبخر عنصر المصهر الفضي النحاسي المعاير عند مستويات تيار محددة مسبقًا.
2. بدء القوس الكهربائي: يتشكل قوس كهربائي عالي الحرارة في بيئة خاضعة للرقابة.
3. امتصاص الرمل: يمتص رمل الكوارتز طاقة القوس الكهربائي بسرعة، ويقسم القوس الكهربائي إلى أقواس أصغر متعددة ويبرد البلازما.
4. احتواء الضغط: يتحمل الجسم الخزفي المقوى الضغط الداخلي الناتج عن غازات القوس الكهربائي.
5. إطفاء آمن: ينطفئ القوس الكهربائي تمامًا في غضون أجزاء من الألف من الثانية؛ يتم فتح الدائرة بأمان دون أي دليل خارجي يتجاوز تشغيل دبوس الضارب (إذا كان مزودًا به).

يحدث الحدث بأكمله - من بدء العطل إلى إطفاء القوس الكهربائي الكامل - في 0.004 إلى 0.008 ثانية (حوالي ربع إلى نصف دورة كهربائية عند 60 هرتز). بالنسبة للمراقب الخارجي، فإن نظام الحماية ببساطة “نقرت” وعزلت العطل بأمان.

تقدير مبسط لتيار العطل

يمكن تقدير تيار العطل المتاح باستخدام بيانات المحول: ISC = (كيلو فولت أمبير × 1000) ÷ (√3 × الجهد × ٪Z) حيث أن ٪Z هي ممانعة المحول معبرًا عنها كرقم عشري. بالنسبة لمحول 1500 كيلو فولت أمبير بممانعة 3.5٪ يغذي نظام 480 فولت: ISC = (1500 × 1000) ÷ (1.732 × 480 × 0.035) = 51440 أمبير. يمثل هذا الحد الأقصى لتيار العطل عند الأطراف الثانوية للمحول؛ سيكون تيار العطل الفعلي في اللوحات البعيدة أقل بسبب ممانعة الموصل.

تأخذ دراسات قصر الدائرة الاحترافية التي تتبع معايير IEEE 551-2006 أو IEC 60909 في الاعتبار جميع ممانعات النظام ومساهمات المحرك ونسب X/R لتوفير قيم دقيقة لتيار العطل في كل نقطة في نظام التوزيع.

ميزة تحديد التيار: استراتيجية حارس المرمى

عند مقارنة طرق الحماية للمنشآت ذات تيار الأعطال العالي، يظهر سؤال أساسي: “لماذا لا نستخدم ببساطة قواطع الدائرة الكهربائية بقواطع ذات قدرة قطع عالية؟”

تكمن الإجابة في الفيزياء والاقتصاد. تصميم molded case circuit breaker (MCCB) لقاطع لتحمل قطع آمن لتيار 100 كيلو أمبير أو 200 كيلو أمبير يتطلب تعزيزًا هائلاً - قنوات إطفاء قوس كهربائي مكبرة، وأنظمة تلامس شديدة التحمل، وتجميعات معقدة لفصل القوس الكهربائي. هذه التعديلات تزيد بشكل كبير من الحجم المادي والوزن والتكلفة. يمكن أن يكلف قاطع الدائرة المقدر بـ 200 كيلو أمبير في إطار 600 أمبير ما بين 3500 دولارًا أمريكيًا و 5500 دولارًا أمريكيًا، في حين أن وحدة مقدرة بـ 300 كيلو أمبير (إذا كانت متوفرة بهذا الأمبير) قد تقترب من 8000 دولارًا أمريكيًا إلى 12000 دولارًا أمريكيًا.

أداء تحديد التيار الطبيعي

المصهرات، على النقيض من ذلك، هي أجهزة تحد من التيار بطبيعتها. توفر هذه الخاصية مزايا عميقة في التطبيقات ذات تيار الأعطال العالي.

يعني تحديد التيار أن المصهر يعمل بسرعة كبيرة أثناء الأعطال ذات الحجم الكبير بحيث يكون تيار الذروة الفعلي (بما في ذلك المكون غير المتماثل الأولي) أقل بكثير مما قد يتدفق إذا تم استبدال المصهر بموصل صلب. قد يحد المصهر من الفئة J بقدرة 200 كيلو أمبير الذي يقطع عطلًا محتملاً بقوة 100 كيلو أمبير من تيار الذروة الفعلي إلى 35 كيلو أمبير - 40 كيلو أمبير فقط ويزيل العطل في أقل من 0.004 ثانية (ربع دورة).

لهذا التحديد الحالي نتيجتان حاسمتان:

1. تقليل طاقة التسريب: يتم تقليل طاقة I²t (أمبير مربع - ثانية) التي تتعرض لها المعدات في اتجاه المصب بشكل كبير - غالبًا بنسبة 90٪ أو أكثر مقارنة بالمدة الكاملة للعطل.
2. تخفيف الإجهاد الميكانيكي: يتم تقليل القوى الكهرومغناطيسية في الموصلات والمعدات (تتناسب مع مربع التيار)، مما يمنع حدوث أضرار مادية لقضبان التوصيل والكابلات والأجهزة المتصلة.

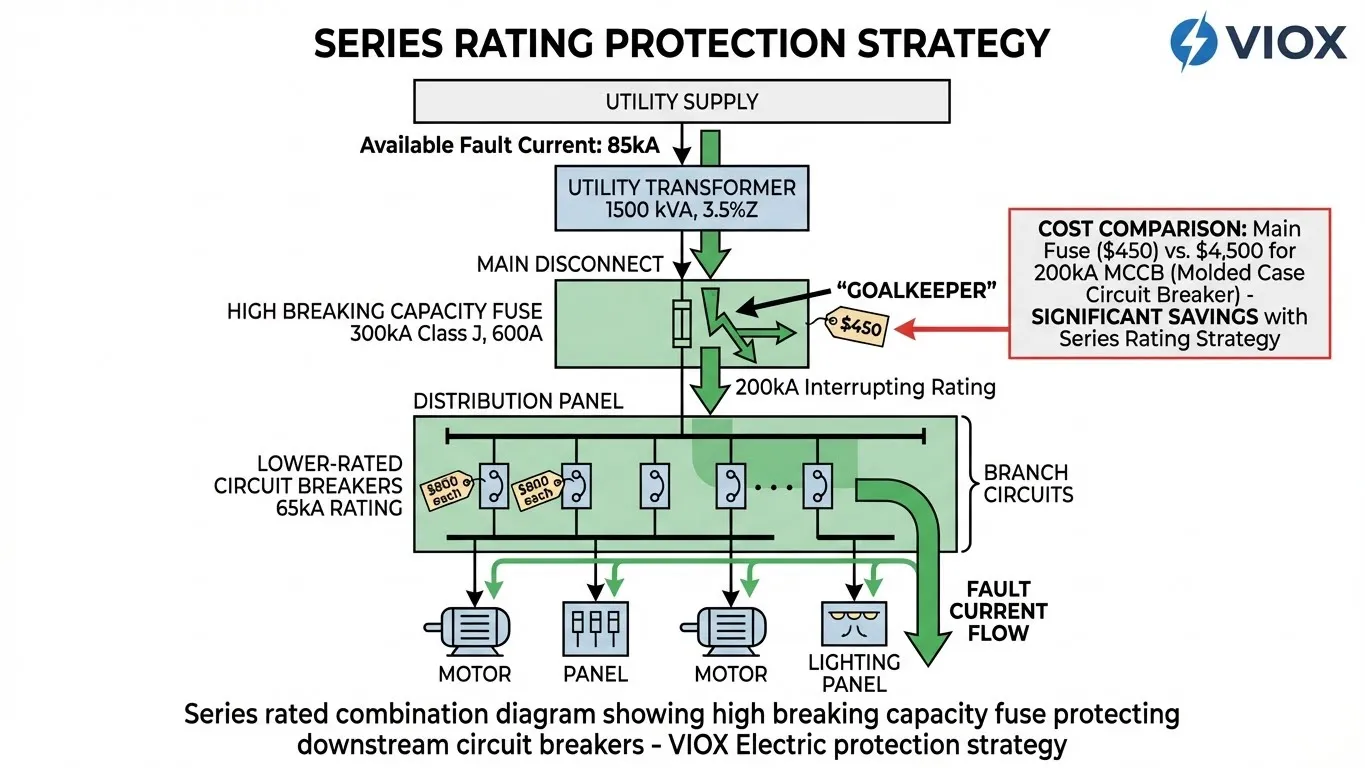

التصنيف التسلسلي: استراتيجية حارس المرمى

تتيح خاصية تحديد التيار بنية حماية أنيقة واقتصادية تسمى التصنيف التسلسلي (مسموح به بموجب NEC 240.86). تستخدم هذه الإستراتيجية مصهرًا عالي القدرة على القطع كـ “حارس مرمى” لحماية قواطع الدائرة في اتجاه المصب ذات التصنيف الأقل.

البنية:

1. حماية الخدمة الرئيسية: قم بتركيب مصهر عالي القدرة على القطع (الفئة J أو RK1 أو L بقدرة 200 كيلو أمبير أو 300 كيلو أمبير) عند مدخل الخدمة حيث يكون تيار العطل المتاح هو الأعلى.
2. إجراء تحديد التيار: أثناء حدوث عطل في اتجاه المصب، يقلل إجراء تحديد التيار الخاص بالمصهر الرئيسي من حجم تيار العطل الفعلي ومدته قبل أن يصل إلى قواطع الدائرة الفرعية.
3. قواطع الدائرة في اتجاه المصب: حدد قواطع الدائرة ذات التصنيف الأقل (65 كيلو أمبير أو 100 كيلو أمبير) للدوائر الفرعية، مع العلم أن المصهر الرئيسي يحد من طاقة العطل إلى المستويات التي يمكن لهذه القواطع التعامل معها بأمان.

الأثر الاقتصادي:

طريقة الحماية	الجهاز الرئيسي	حماية الفرع	التكلفة الإجمالية (لوحة 6 دوائر)
قواطع MCCB ذات التصنيف الكامل	قاطع MCCB بقدرة 200 كيلو أمبير، 600 أمبير: 4500 دولارًا أمريكيًا	قواطع MCCB بقدرة 200 كيلو أمبير، 100 أمبير (6 ×): 2400 دولارًا أمريكيًا / قطعة × 6 = 14400 دولارًا أمريكيًا	$18,900
مصنف تسلسليًا مع مصهر HBC	مصهر من الفئة J بقدرة 300 كيلو أمبير، 600 أمبير: 450 دولارًا أمريكيًا	قواطع MCCB بقدرة 65 كيلو أمبير، 100 أمبير (6 ×): 800 دولارًا أمريكيًا / قطعة × 6 = 4800 دولارًا أمريكيًا	$5,250
وفورات في التكاليف			$13,650 (72%)

يوفر النهج المصنف تسلسليًا حماية مماثلة مع تخفيض في التكلفة بنسبة 70٪ +. يكلف المصهر الرئيسي 450 دولارًا أمريكيًا مقابل 4500 دولارًا أمريكيًا لقاطع الدائرة ذي التصنيف المكافئ، بينما تكلف القواطع في اتجاه المصب 800 دولارًا أمريكيًا مقابل 2400 دولارًا أمريكيًا لكل منها - كل ذلك مع توفير أوقات إزالة أسرع وخصائص طاقة تسريب فائقة.

اعتبارات التنسيق الانتقائي

في حين أن التركيبات المصنفة تسلسليًا توفر مزايا اقتصادية، يجب على المهندسين فهم المفاضلات. التركيبات التسلسلية لا يمكن تنسيقها بشكل انتقائي لأن المصهر الموجود على جانب الخط يجب أن يعمل جنبًا إلى جنب مع قاطع الدائرة الموجود على جانب الحمل أثناء ظروف الأعطال المتوسطة إلى العالية.

بالنسبة للتطبيقات التي تتطلب تنسيقًا انتقائيًا - مثل مرافق الرعاية الصحية (NEC 517.17)، وأنظمة الطوارئ (NEC 700.27)، وأنظمة الاستعداد المطلوبة قانونًا (NEC 701.18)، ودوائر المصاعد (NEC 620.62)، وأنظمة طاقة العمليات الحرجة (NEC 708.54) - يوفر نظام منصهر بالكامل مع مصهرات ذات حجم مناسب على كل مستوى تنسيقًا انتقائيًا موثوقًا به باستخدام نسب انتقائية للمصهر منشورة.

مقارنة شاملة: فئات المصهر وقدرة القطع

فئة المصهر UL	تصنيف الجهد	النطاق الحالي	تصنيف القطع القياسي	خيار 300 كيلو أمبير متاح	التطبيقات الأساسية	المعايير الرئيسية
الفئة J	600 فولت تيار متردد	1 أمبير - 600 أمبير	200 كيلو أمبير	✓ نعم	مراكز التحكم في المحركات، والمفاتيح الصناعية، وحماية المحولات	UL 248-8، CSA C22.2 رقم 248.8
الفئة L	600 فولت تيار متردد	601 أمبير - 6000 أمبير	200 كيلو أمبير	✓ نعم	مدخل الخدمة، والمغذيات الكبيرة، والتوزيع الرئيسي	UL 248-10، CSA C22.2 رقم 248.10
الفئة RK1	250 فولت / 600 فولت تيار متردد	1 أمبير - 600 أمبير	200 كيلو أمبير	✓ نعم	اللوحات الصناعية، ودوائر المحركات، والتطبيقات عالية الأداء	UL 248-12، CSA C22.2 رقم 248.12
الفئة RK5	250 فولت / 600 فولت تيار متردد	1 أمبير - 600 أمبير	200 كيلو أمبير	محدودة	الاستخدام الصناعي العام، بديل للفئة H	UL 248-12، CSA C22.2 رقم 248.12
الفئة R (عام)	250 فولت / 600 فولت تيار متردد	1 أمبير - 600 أمبير	200 كيلو أمبير	✓ نعم (RK1)	الحماية الصناعية القياسية	UL 248-12، CSA C22.2 رقم 248.12

ملاحظة: الفيوزات من الفئة J والفئة L تحد من التيار ولا يمكن استبدالها بأي فئة فيوزات أخرى بسبب ميزات الرفض الأبعاد. تتضمن فيوزات الفئة R ميزات رفض تمنع تركيبها في حاملات فيوزات الفئة H.

تيار العطل المتاح حسب نوع المنشأة

نوع المنشأة	حجم الخدمة النموذجي	محول نموذجي	تقدير تيار العطل المتاح	الحد الأدنى الموصى به لقدرة القطع
تجاري صغير (بيع بالتجزئة، مكتب)	200A-400A، 208V/120V	75-150 كيلو فولت أمبير	10 كيلو أمبير - 25 كيلو أمبير	65 كيلو أمبير (هامش كاف)
تجاري متوسط (مستودع، تصنيع صغير)	400A-800A، 480V/277V	300-750 كيلو فولت أمبير	25 كيلو أمبير - 50 كيلو أمبير	100 كيلو أمبير - 200 كيلو أمبير
صناعي كبير (تصنيع، معالجة)	1200A-3000A، 480V/277V	1000-3000 كيلو فولت أمبير	50kA – 100kA	200 كيلو أمبير - 300 كيلو أمبير
صناعي ثقيل (صلب، كيماويات، مركز بيانات)	3000A+، 480V أو جهد متوسط	3000+ كيلو فولت أمبير	85 كيلو أمبير - 150 كيلو أمبير +	300 كيلو أمبير (ضروري)

قيم تيار العطل هي تقديرات تقريبية عند مدخل الخدمة؛ تعتمد القيم الفعلية على مقاومة المحول وطول الموصل وقوة مصدر المرافق. يوصى بإجراء دراسة احترافية للدارة القصيرة للتطبيقات الهامة.

إرشادات اختيار عملية لمهندسي المرافق

يتطلب اختيار حماية مناسبة لقدرة القطع فهم كل من نظامك الكهربائي الحالي والتغييرات المستقبلية المحتملة. تتناول الإرشادات التالية السيناريوهات الشائعة التي يواجهها مهندسو المرافق ومتخصصو المشتريات.

حساب تيار العطل المتاح (طريقة مبسطة)

للتحليل الأولي، قم بتقدير تيار العطل ثلاثي الأطوار المثبت في الجزء الثانوي للمحول باستخدام: ISC = (كيلو فولت أمبير × 1000) ÷ (√3 × الجهد × ٪Z). بالنسبة لتشغيلات الموصل من المحول، اضبط المقاومة: تيار الدائرة القصيرة المعدل = تيار الدائرة القصيرة للمحول × (مقاومة المحول ÷ (مقاومة المحول + مقاومة الموصل)).

يجب إجراء دراسات احترافية للدارة القصيرة من قبل مهندسين مؤهلين وفقًا لمعيار IEEE 551-2006 للأنظمة في المباني التجارية أو IEEE 242 لأنظمة الطاقة الصناعية والتجارية. تأخذ هذه الدراسات في الاعتبار مساهمة المحرك (عادةً 4-6 أضعاف تيار الحمل الكامل للمحرك)، والعوامل غير المتماثلة بناءً على نسب X/R، وجميع المعاوقات في جميع أنحاء نظام التوزيع.

متطلبات NEC: المواد 110.9 و 110.24

NEC 110.9 (تصنيف القطع) ينص على أن المعدات المعدة لقطع التيار عند مستويات العطل “يجب أن يكون لها تصنيف قطع عند جهد الدائرة الاسمي كافيًا للتيار المتاح في أطراف الخط للمعدات.” ينطبق هذا الشرط على جميع أجهزة الحماية من التيار الزائد - الفيوزات وقواطع الدائرة ومجموعاتها.

NEC 110.24 (تيار العطل المتاح) يتطلب وضع علامة واضحة في الموقع على معدات الخدمة في غير المساكن المكونة من عائلة واحدة واثنتين بأقصى تيار عطل متاح. يجب أن تتضمن العلامة تاريخ إجراء الحساب. يتيح ذلك للمفتشين والكهربائيين والمهندسين في المستقبل التحقق من أن أجهزة الحماية المثبتة لديها تصنيفات قطع كافية.

تحتوي لوحات التحكم الصناعية (NEC 409.22) ومراكز التحكم في المحركات (NEC 430.99) ولوحات التوزيع واللوحات الفرعية (NEC 408.6) ومعدات تكييف الهواء (NEC 440.10) على متطلبات محددة لتوثيق تيار العطل وتصنيفات تيار الدائرة القصيرة.

متى تحدد 200 كيلو أمبير مقابل 300 كيلو أمبير

حدد قدرة قطع 200 كيلو أمبير عندما:

• يكون تيار العطل المتاح أقل من 125 كيلو أمبير بشكل موثوق (مما يوفر هامش أمان 60%)
• البنية التحتية للمرافق في المنبع مستقرة ولا توجد ترقيات مخططة
• النظام الكهربائي للمنشأة ناضج ولا توجد خطط توسع
• يعد تحسين التكلفة أمرًا بالغ الأهمية ويوفر 200 كيلو أمبير هامشًا كافيًا

حدد قدرة قطع 300 كيلو أمبير عندما:

• يتجاوز تيار العطل المتاح 125 كيلو أمبير أو يقترب من 200 كيلو أمبير
• يتم تغذية الخدمة من مصدر منخفض المقاومة (محول كبير، تشغيلات موصل قصيرة)
• أعلنت شركة المرافق أو نفذت تحديثًا للشبكة في منطقتك
• تقع المنشأة في مجمع صناعي متنامي مع زيادة كثافة الطاقة
• من المتوقع إجراء توسعات مستقبلية أو ترقيات للخدمة في غضون 10-20 عامًا
• هامش الأمان الأقصى مطلوب للمرافق الهامة أو عالية الخطورة

علامات التحذير الحمراء للمشتريات: تحديد الحماية غير الكافية

علامات التحذير من مواصفات قدرة القطع غير الكافية:

1. تصنيف قطع غير محدد: يقتبس المورد “فيوز، 100 أمبير، 600 فولت” دون تحديد تصنيف القطع أو فئة الفيوز
2. أسعار منخفضة بشكل غير عادي: قد تحتوي الفيوزات العامة المعروضة بسعر أقل من 30%-40% عن أسعار الفئة J/L/R ذات العلامات التجارية على تصنيفات 10 كيلو أمبير - 50 كيلو أمبير
3. الامتثال للمعايير الغامضة: ادعاءات “درجة صناعية” دون الإشارة إلى معايير سلسلة UL 248
4. استبدال الفئة H: تقديم فيوزات الفئة H (تصنيف قطع نموذجي 10 كيلو أمبير) للتطبيقات الصناعية
5. شهادة تحديد التيار مفقودة: تفتقر الفيوزات غير المميزة بـ “تحديد التيار” وفقًا لمعايير UL إلى التحكم الحرج في طاقة التسريب

أفضل الممارسات لمواصفات الشراء:

• حدد دائمًا: فئة المصهر (J، L، RK1، إلخ)، وتقييم الأمبير، وتقييم الجهد، وتقييم القطع
• مثال: “مصهر من الفئة RK1، 100 أمبير، 600 فولت تيار متردد، تقييم قطع 300 كيلو أمبير، UL 248-12، تأخير زمني”
• طلب وثائق شهادة طرف ثالث (أرقام ملفات UL)
• تحقق من أن مواصفات الأبعاد تتطابق مع حاملات المصهر الموجودة (منع التخفيضات العرضية)
• قم بتضمين عبارة “أو ما يعادلها المعتمد” مع متطلبات الأداء الصريحة

حلول مصهر VIOX ذات قدرة القطع العالية

تصنع VIOX Electric خطوطًا شاملة من المصهرات ذات قدرة القطع العالية للتطبيقات الصناعية والتجارية والبنية التحتية الحيوية:

مصهرات VIOX من الفئة J ذات الحد الحالي

• 600 فولت تيار متردد، 1 أمبير حتى 600 أمبير
• خيارات تقييم قطع 200 كيلو أمبير أو 300 كيلو أمبير
• خصائص التأخير الزمني لتحمل اندفاع التيار للمحرك والمحول
• أبعاد مدمجة من 13/16 بوصة × 1-3/4 بوصة إلى 3 بوصات × 9-1/16 بوصة حسب الأمبير
• التطبيقات: مراكز التحكم في المحركات، والمفاتيح الصناعية، والثانويات المحولة

مصهرات VIOX من الفئة L ذات الأمبير العالي

• 600 فولت تيار متردد، 601 أمبير حتى 6000 أمبير
• تقييم قطع 200 كيلو أمبير أو 300 كيلو أمبير
• الحد الحالي مع خصائص I²t استثنائية
• التطبيقات: حماية مدخل الخدمة، والتوزيع الرئيسي، ودوائر التغذية الكبيرة

مصهرات VIOX من الفئة RK1 ذات العنصر المزدوج

• 250 فولت/600 فولت تيار متردد، 1 أمبير حتى 600 أمبير
• تقييم قطع 300 كيلو أمبير
• أداء فائق للتأخير الزمني (يحمل تيارًا مقننًا 500٪ كحد أدنى 10 ثوانٍ)
• التطبيقات: دوائر فرع المحرك، وأجهزة التحكم في المحركات المدمجة، والحماية عالية الأداء حيث يلزم التنسيق الانتقائي مع الأجهزة الموجودة في المنبع

تتوافق جميع مصهرات VIOX مع معايير سلسلة UL 248 وتحمل شهادة CSA لأسواق أمريكا الشمالية. يتم اختبار المنتجات وفقًا لقدرة القطع المقدرة بالكامل ويتم اعتمادها للتبادل البعدي مع أنظمة المصهرات المصنفة UL الموجودة.

الأسئلة المتداولة

ما هي قدرة القطع ولماذا هي مهمة؟

قدرة الفصل (تسمى أيضًا قدرة القطع أو قدرة التمزق) هي أقصى تيار عطل يمكن للقاطع قطعه بأمان دون تمزق أو حريق أو انتشار قوس كهربائي خطير. هذا مهم لأنه إذا تجاوز تيار العطل قدرة الفصل، فقد ينفجر القاطع بدلاً من فتح الدائرة بأمان، مما يخلق مخاطر نشوب حريق وتلف المعدات. يجب أن تتجاوز قدرة الفصل تيار العطل المتاح في نقطة التركيب بهامش أمان كافٍ.

كيف أعرف قدرة القطع التي أحتاجها لمنشأتي؟

قم بتحديد تيار العطل المتاح عند مدخل الخدمة الخاص بك من خلال تحليل احترافي للدارة القصيرة وفقًا لمعايير IEEE 551-2006. كتقدير مبسط، احسب تيار العطل الثانوي للمحول باستخدام: ISC = (kVA × 1000) ÷ (√3 × الجهد × %Z). اختر منصهرات بقدرة قطع أعلى بنسبة 25% على الأقل من تيار العطل المحسوب. بالنسبة للمنشآت الصناعية التي لديها تيار عطل متاح 50 كيلو أمبير أو أكثر، حدد 200 كيلو أمبير كحد أدنى؛ وبالنسبة للمناطق ذات النمو المرتفع أو التي لديها 125 كيلو أمبير أو أكثر، حدد 300 كيلو أمبير.

ما هو الفرق بين تقييم القطع وتقييم تيار الدائرة القصيرة (SCCR)؟

تقييم القطع (IR) ينطبق على أجهزة الحماية الفردية من التيار الزائد (المصهرات، قواطع الدائرة) ويحدد الحد الأقصى للتيار الذي يمكنها قطعه بأمان. تقييم تيار الدائرة القصيرة (SCCR) ينطبق على التجميعات الكاملة (مراكز التحكم في المحركات، ولوحات التحكم الصناعية، ولوحات التوزيع) ويحدد الحد الأقصى لتيار العطل الذي يمكن أن تتحمله المجموعة بأكملها عند حمايتها بواسطة أجهزة التيار الزائد المحددة. يجب أن يفي أو يتجاوز SCCR للمعدات تيار العطل المتاح وفقًا لـ NEC 110.9.

هل يمكنني استخدام مصهر بقدرة 200 كيلو أمبير إذا كان تيار العطل لدي 50 كيلو أمبير فقط؟

نعم، هذا هو الإجراء الموصى به في الواقع. يوفر استخدام مصهر ذي تصنيف أعلى من الحد الأدنى المطلوب هامش أمان للتغييرات المستقبلية في المرافق أو تعديلات النظام أو حالات عدم اليقين في الحسابات. سيعمل المصهر 200 كيلو أمبير بشكل مطابق للمصهر 100 كيلو أمبير في الظروف العادية وتيارات الأعطال التي تصل إلى 100 كيلو أمبير؛ التصنيف الأعلى يضمن ببساطة التشغيل الآمن إذا زادت تيارات الأعطال. لا توجد عقوبة لتحديد سعة كسر أعلى من اللازم (على عكس زيادة حجم تصنيف الأمبير، مما يؤخر الحماية من التيار الزائد).

لماذا لا تعتبر منصهرات 300 كيلو أمبير أغلى ثمناً بشكل ملحوظ من منصهرات 200 كيلو أمبير؟

يتطلب ترقية قدرة قطع المصهر من 200 كيلو أمبير إلى 300 كيلو أمبير عادةً الحد الأدنى من تغييرات التصميم - بشكل أساسي مواد محسنة لإخماد القوس وهياكل خزفية مقواة. تضيف هذه التعديلات 10٪ -20٪ إلى تكلفة التصنيع، مما يترجم إلى زيادات طفيفة في الأسعار (50٪ -150٪ حسب تقييم الأمبير). في المقابل، تتطلب ترقية قواطع الدائرة من 100 كيلو أمبير إلى 200 كيلو أمبير تقوية ميكانيكية كبيرة، وممرات قوس أكبر، ومكونات شديدة التحمل، غالبًا ما تضاعف السعر أو تضاعفه ثلاث مرات. هذا الفرق في التكلفة يجعل المصهرات ذات قدرة القطع العالية اقتصادية للغاية لحماية التيار العالي للأعطال.

ماذا يحدث إذا قمت بتركيب فتيل بقدرة قطع غير كافية؟

أثناء حدوث عطل يتجاوز تقييم قطع المصهر، تتجاوز طاقة القوس المتولدة قدرة احتواء المصهر. ينفجر الهيكل الخزفي تحت الضغط الداخلي، ويطرد المعدن المتبخر والغازات شديدة الحرارة وشظايا السيراميك. يؤدي ذلك إلى حدوث دوائر قصر ثانوية إلى المراحل المجاورة أو الأرض، ويتسبب في حرائق اللوحات، ويتلف المعدات المحيطة، ويشكل خطر إصابة شديدة على الأفراد القريبين. غالبًا ما يكشف التحقيق بعد الفشل عن أضرار جانبية واسعة النطاق تكلف 10 أضعاف - 100 ضعف أكثر من فرق التكلفة بين المصهرات الكافية وغير الكافية.

ما هو المعدل الزمني لإعادة تقييم قدرة الفصل؟

قم بإجراء تحليل لتيار العطل كلما: (1) أبلغتك شركة الكهرباء بترقيات المحولات أو تغييرات الخدمة، (2) أضافت المنشأة أحمالًا كبيرة تتطلب ترقية الخدمة، (3) تم تركيب معدات جديدة تغير مساهمة تيار العطل (محركات كبيرة، مولدات، أنظمة UPS)، (4) أدخلت تجديدات رئيسية تعديلات على بنية التوزيع، أو (5) على الأقل كل 5-7 سنوات كجزء من برنامج الصيانة الوقائية. يتطلب NEC 110.24 وضع علامات ميدانية مع تاريخ حساب تيار العطل، مما يتيح تتبع متى تكون إعادة التقييم ضرورية.

هل الفيوزات ذات قدرة القطع العالية أكثر حساسية أو عرضة للفصل غير المرغوب فيه؟

لا. تؤثر قدرة القطع فقط على قدرة المصهر على قطع تيارات الأعطال العالية بأمان - فهي لا تؤثر على خصائص التشغيل العادية أو منحنيات التيار الزمني أو الحساسية للأحمال الزائدة. سيكون للمصهر ذي التأخير الزمني من الفئة RK1 100A بقدرة 300 كيلو أمبير خصائص تشغيل مماثلة للمصهر ذي التأخير الزمني من الفئة RK1 100A بقدرة 200 كيلو أمبير في جميع الظروف العادية وظروف التحميل الزائد. يصبح الفرق ذا صلة فقط أثناء أحداث الدائرة القصيرة التي تقترب من 200 كيلو أمبير أو تتجاوزها، حيث يحافظ المصهر بقدرة 300 كيلو أمبير على التشغيل الآمن بينما يقترب المصهر بقدرة 200 كيلو أمبير من حدود تصميمه.

المعايير الفنية ومراجع الامتثال

يضمن فهم المعايير المعمول بها الاختيار الصحيح للمصهر والتركيب والامتثال للمتطلبات التنظيمية:

سلسلة UL 248: مصهرات الجهد المنخفض

• UL 248-8 (مصهرات الفئة J): يغطي المصهرات ذات الحد الحالي المقدرة بـ 600 أمبير أو أقل و 600 فولت تيار متردد، مع تقييم قطع قياسي 200 كيلو أمبير وتقييم اختياري 300 كيلو أمبير. يحدد المعايير البعدية التي تمنع التبادل مع الفئات الأخرى، ومتطلبات اختبار التأخير الزمني (10 ثوانٍ كحد أدنى عند 500٪ من التيار المقنن)، وحدود طاقة المرور.
• UL 248-10 (مصهرات الفئة L): ينطبق على المصهرات ذات الحد الحالي المقدرة من 601 أمبير إلى 6000 أمبير و 600 فولت تيار متردد. يحدد تقييم قطع قياسي 200 كيلو أمبير مع توفر خيارات 300 كيلو أمبير. يغطي حماية الأمبير الكبيرة لمداخل الخدمة والمغذيات الرئيسية بمعايير بعدية لأحجام الإطارات من 800 أمبير إلى 6000 أمبير.
• UL 248-12 (مصهرات الفئة R): يحدد متطلبات مصهرات الفئة R (بما في ذلك RK1 و RK5) المقدرة بـ 600 أمبير أو أقل عند 250 فولت أو 600 فولت تيار متردد. تتمتع مصهرات الفئة RK1 بخصائص فائقة للحد الحالي وتقييمات قطع 200 كيلو أمبير أو 300 كيلو أمبير. يتضمن ميزات الرفض التي تمنع التثبيت في حاملات الفئة H.

الكود الكهربائي الوطني (NFPA 70)

• NEC 110.9 (تقييم القطع): ينص على أن المعدات المخصصة لقطع التيار عند مستويات الأعطال يجب أن يكون لها تقييم قطع كافٍ للجهد والتيار المتاح. شرط أساسي يضمن أن جميع أجهزة التيار الزائد يمكنها التعامل بأمان مع تيارات الأعطال المحتملة.
• NEC 110.24 (تيار العطل المتاح): يتطلب وضع علامات على معدات الخدمة مع الحد الأقصى لتيار العطل المتاح وتاريخ الحساب لوحدات أخرى غير السكنية. يتيح التحقق من تقييمات جهاز الحماية الكافية.
• NEC 240.86 (تصنيفات السلسلة): يسمح بتركيبات المصهرات وقواطع الدائرة المصنفة في سلسلة حيث يتم اختبارها ووضع علامات عليها على المعدات، مما يوفر بديلاً اقتصاديًا للأنظمة المصنفة بالكامل حيث لا يلزم التنسيق الانتقائي.

معايير معهد مهندسي الكهرباء والإلكترونيات

• IEEE 551-2006 (حساب تيارات الدائرة القصيرة): يوفر ممارسة موصى بها لحساب تيارات الدائرة القصيرة في أنظمة الطاقة الصناعية والتجارية، بما في ذلك مساهمة المحولات، ومساهمة المحركات، ومعاوقة الموصل، والاعتبارات غير المتماثلة. مرجع أساسي لتحليل تيار العطل الاحترافي.

معايير CSA (المكافئات الكندية)

• CSA C22.2 رقم 248.8 (الفئة J)، CSA C22.2 رقم 248.10 (الفئة L)، CSA C22.2 رقم 248.12 (الفئة R): معايير ثلاثية القوميات متوافقة (الولايات المتحدة/كندا/المكسيك) تضمن قابلية تبادل المنتجات ومتطلبات الأداء المتسقة عبر أسواق أمريكا الشمالية.

الخلاصة: استجابة هندسية لواقع الشبكة

إن الانتقال الهادئ في الصناعة الكهربائية من تقييمات القطع 200 كيلو أمبير إلى 300 كيلو أمبير ليس تمرينًا تسويقيًا - بل هو استجابة هندسية للتغيرات القابلة للقياس في البنية التحتية لتوزيع الطاقة. تتزايد تيارات الأعطال المتاحة في مداخل الخدمة الصناعية بسبب تحديث شبكة المرافق، واستبدال المحولات بوحدات ذات مقاومة أقل، وزيادة كثافة الطاقة في المرافق الصناعية.

بالنسبة لمهندسي المرافق ومديري المشتريات والمقاولين الكهربائيين، فإن الآثار واضحة: قد تكون مواصفات قدرة القطع التي كانت كافية قبل 15-20 عامًا هامشية أو غير كافية اليوم. يمثل الفرق في التكلفة بين مصهرات 200 كيلو أمبير و 300 كيلو أمبير - عادةً 10٪ -20٪ - تأمينًا تافهًا ضد فشل نظام الحماية الكارثي.

توفر المصهرات ذات قدرة القطع العالية الحل الأكثر اقتصادا لحماية التيار العالي للأعطال، حيث تجمع بين أداء القطع الفائق وخصائص الحد الحالي التي تحمي المعدات الموجودة في اتجاه المصب. يمكن لاستراتيجية التصنيف التسلسلي، باستخدام مصهر ذي قدرة قطع عالية كـ “حارس مرمى” لحماية قواطع الدائرة الموجودة في اتجاه المصب ذات التصنيف الأقل، أن تقلل من تكاليف نظام الحماية بنسبة 70٪ مع الحفاظ على أداء السلامة أو تحسينه مقارنة بأنظمة قواطع الدائرة المصنفة بالكامل.

الدرع غير المرئي الذي يحمي منشأتك من كوارث الدائرة القصيرة ليس هو المكون الأكبر أو الأغلى ثمناً - إنه المصهر المصنف بشكل مناسب والذي لن يتم ملاحظته أبدًا أثناء التشغيل العادي ولكنه يعمل بشكل لا تشوبه شائبة أثناء العطل الكارثي الذي يمكن أن يدمر المعدات ويعرض الأفراد للخطر.

هل أنت مستعد للتحقق من أن حماية منشأتك كافية؟ يقدم الفريق الفني في VIOX Electric تحليلاً مجانيًا لتيار العطل ومراجعات نظام الحماية للمرافق الصناعية والتجارية. يمكن لمهندسي التطبيقات لدينا تقييم نظامك الحالي والتوصية بترقيات مناسبة لقدرة القطع وتحديد حلول حماية كاملة تلبي متطلبات NEC وأفضل الممارسات في الصناعة.
