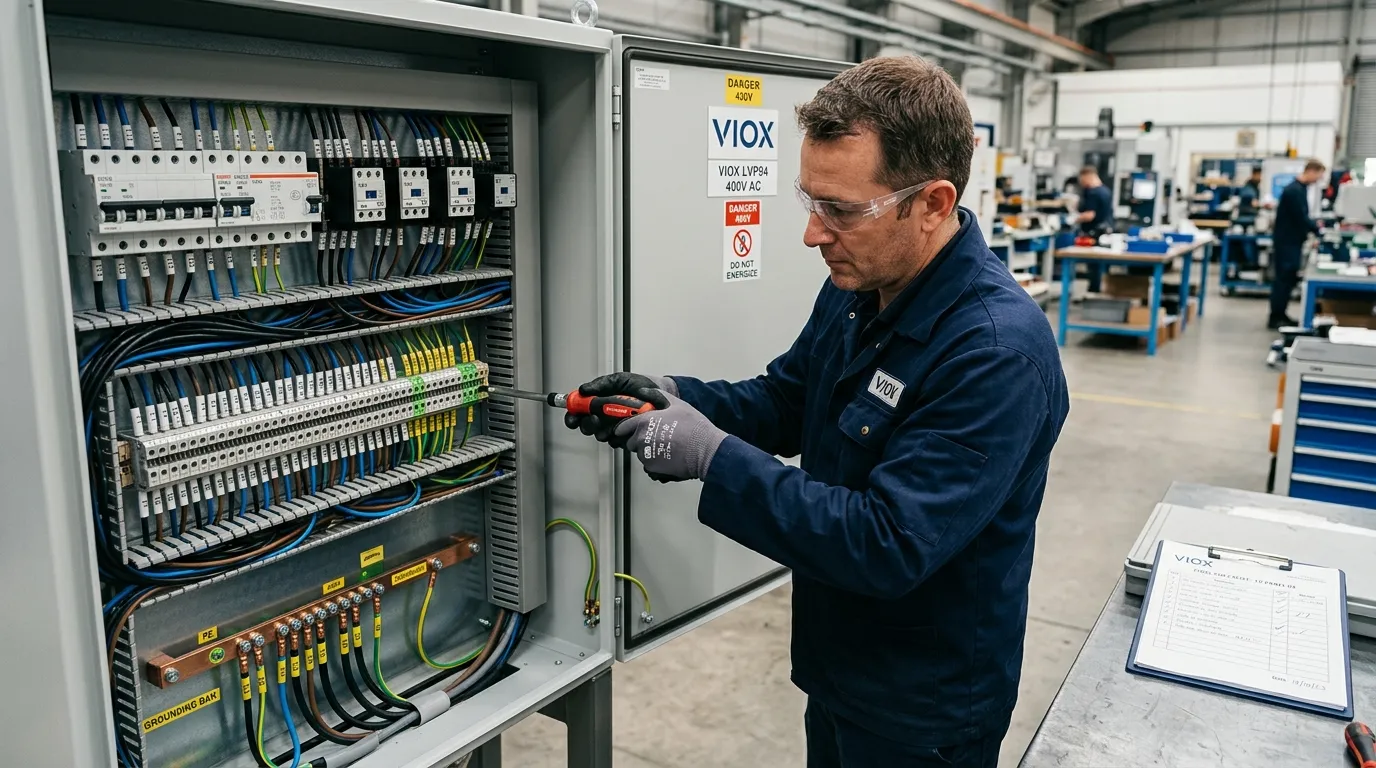

يمكن أن تبدو اللوحة الكهربائية كاملة ونظيفة ومجمعة بشكل احترافي بينما لا تزال تحتوي على أخطاء خطيرة بما يكفي للتسبب في تعثر مزعج، أو ارتفاع درجة الحرارة، أو فشل التحكم، أو تأخيرات التشغيل، أو تنشيط غير آمن. لهذا السبب فإن الفحص النهائي قبل التشغيل مهم للغاية. بالنسبة لفنيي بناء اللوحات، هذه هي النقطة التي تلتقي فيها جودة التصنيع والتوثيق واختيار المكونات والانضباط في الامتثال.
الهدف من فحص ما قبل التشغيل ليس مجرد “إلقاء نظرة أخيرة”. بل هو التأكد من أن اللوحة كما تم بناؤها تتطابق مع الهدف من المشروع، وأن جودة التركيب والتجميع مقبولة، وأنه تمت إزالة المخاطر الكهربائية والميكانيكية الواضحة قبل تطبيق الطاقة.
تتناول هذه المقالة وجهة نظر عالمية موجهة نحو المعايير. ولا تتعامل مع قانون بلد واحد على أنه عالمي. بدلاً من ذلك، تركز على الأخطاء التي تخلق عادةً مشاكل في جميع أعمال بناء اللوحات ذات الجهد المنخفض وتشرح كيف يجب على فنيي بناء اللوحات تقييمها وفقًا لمواصفات المشروع وتعليمات الشركة المصنعة ومتطلبات IEC المعمول بها والقواعد المحلية. إذا كنت بحاجة إلى دورة تنشيطية أوسع على مستوى المكونات قبل العمل على أخطاء الفحص، فإن VIOX لديها أيضًا دليل مفيد دليل مكونات لوحة التحكم الصناعية.
لماذا أخطاء ما قبل التشغيل مهمة

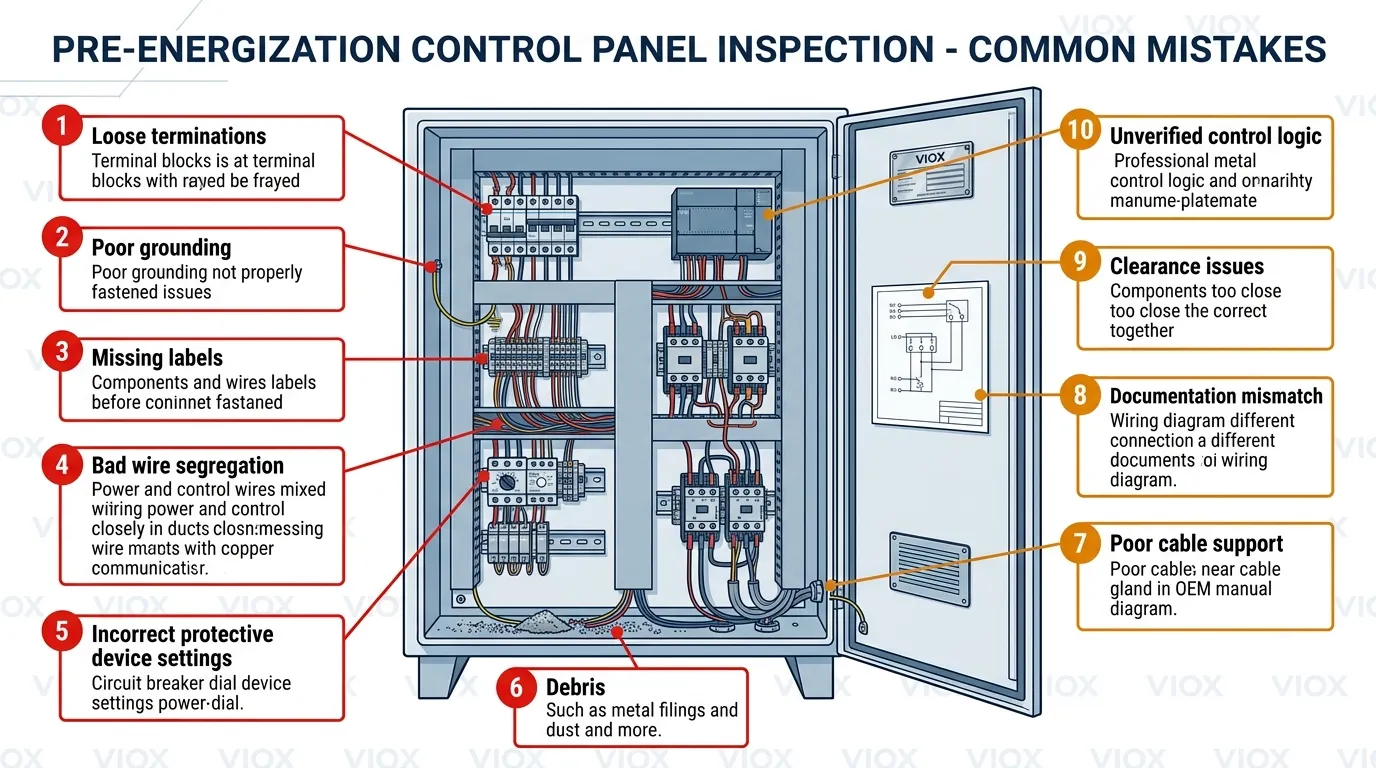

العديد من حالات فشل اللوحات ليست ناجمة عن مشاكل تصميم غريبة. إنها تأتي من أخطاء بسيطة ولكنها ذات تأثير كبير كان يجب العثور عليها قبل التشغيل:
- إنهاء طاقة مفكوك يسخن تحت الحمل
- سلك تحكم مثبت على الطرف الخاطئ
- وضع العلامات لا يتطابق مع الرسومات
- استمرارية تأريض غير كافية
- فصل غير صحيح بين دوائر الطاقة والتحكم
- إعداد جهاز حماية لا يتطابق مع التطبيق
بمجرد تنشيط اللوحة، تصبح هذه الأخطاء أكثر تكلفة وأكثر خطورة. بدلاً من أن تكون مشكلة جودة على مقاعد البدلاء، يمكن أن تصبح تأخيرًا في التشغيل، أو فشلًا ميدانيًا، أو مكونًا تالفًا، أو حادثًا يتعلق بالسلامة.
لهذا السبب يجب التعامل مع فحص ما قبل التشغيل كبوابة جودة رسمية، وليس مجرد جولة غير رسمية.
كيف تشكل المعايير ومواصفات المشروع الفحص
بالنسبة لأعمال اللوحات العالمية، من الخطأ افتراض أن قائمة تحقق واحدة تناسب كل مشروع. يجب أن يأتي أساس الفحص من أربعة مصادر:
- الرسومات المعتمدة وقائمة المواد
- مواصفات المشروع
- تعليمات الشركة المصنعة للمكونات
- المتطلبات المحلية ومتطلبات IEC المعمول بها لنوع اللوحة والتطبيق
بالنسبة للتجميعات ذات الجهد المنخفض، تستخدم العديد من الفرق IEC 61439 كنقطة مرجعية خلفية مهمة، خاصة للبناء ومنطق التحقق وانضباط التجميع. ولكن حتى في ذلك الحين، لا يزال الفحص العملي يعتمد على نوع اللوحة المحدد ومتطلبات العملاء والقواعد المحلية في السوق ووثائق المشروع المتفق عليها.
بمعنى آخر، السؤال الصحيح ليس “ماذا يقول معيار واحد بمعزل عن غيره؟” السؤال الصحيح هو “هل تتطابق هذه اللوحة المجمعة مع التصميم المعتمد وتعليمات المكونات ومتطلبات المشروع والسوق المعمول بها؟”
هذه العقلية هي التي تساعد فنيي بناء اللوحات على اكتشاف الأخطاء التالية قبل التشغيل.
1. الوثائق لا تتطابق مع البناء الفعلي
أحد أكثر أخطاء اللوحة الكهربائية شيوعًا هو عدم التطابق بين الوثائق والتجميع النهائي. وهذا يشمل:
- أرقام الأسلاك التي لا تتطابق مع الرسم التخطيطي
- الأجهزة الموضوعة بشكل مختلف عن رسم التخطيط
- المكونات البديلة غير المدرجة في قائمة المواد
- ترقيم الأطراف الذي يختلف عن الرسومات
- تغييرات منطق التحكم التي تم إجراؤها أثناء التجميع ولكن لم يتم تحديثها مطلقًا في المستندات
هذا أكثر من مجرد مشكلة ورقية. إذا كانت اللوحة لا تتطابق مع الوثائق، يصبح استكشاف الأخطاء وإصلاحها أبطأ، وتزداد أخطاء التشغيل، وقد تتخذ فرق الصيانة افتراضات غير آمنة لاحقًا.
قبل التشغيل، قارن البناء الفعلي بما يلي:
- مخططات تخطيطية
- رسومات التخطيط
- جداول المحطات الطرفية
- قائمة الأجهزة وقائمة المواد
- حالة المراجعة
لا ينبغي لأي لوحة الانتقال إلى التشغيل مع وجود اختلافات غير محلولة بين الرسم والبناء.
2. نهايات مفكوكة أو مثبتة بعزم دوران غير صحيح
تظل النهايات المفكوكة أحد أكثر أخطاء فنيي بناء اللوحات خطورة لأن اللوحة يمكن أن تبدو طبيعية حتى يكشف تيار الحمل عن الضعف. قد يؤدي الإنهاء غير المحكم إلى:
- تسخين موضعي
- تلف العزل
- انخفاض الجهد
- أعطال متقطعة
- تلف الموصل
- خطر نشوب حريق في الحالات الشديدة
وهذا ينطبق على:
- توصيلات الطاقة الواردة والصادرة
- أطراف القاطع والكونتاكتور
- قضبان الحياد والأرض
- محطات التحكم
- محول التيار والأسلاك المساعدة حيث يكون الإحكام أمرًا بالغ الأهمية
يجب أن يؤكد فحص ما قبل التشغيل المناسب أن النهايات قد تم إحكام ربطها وفقًا للتعليمات ذات الصلة وأنه لا يوجد موصل يظهر عليه علامات تلف الجديلة أو الإدخال الجزئي أو الإجهاد الميكانيكي.

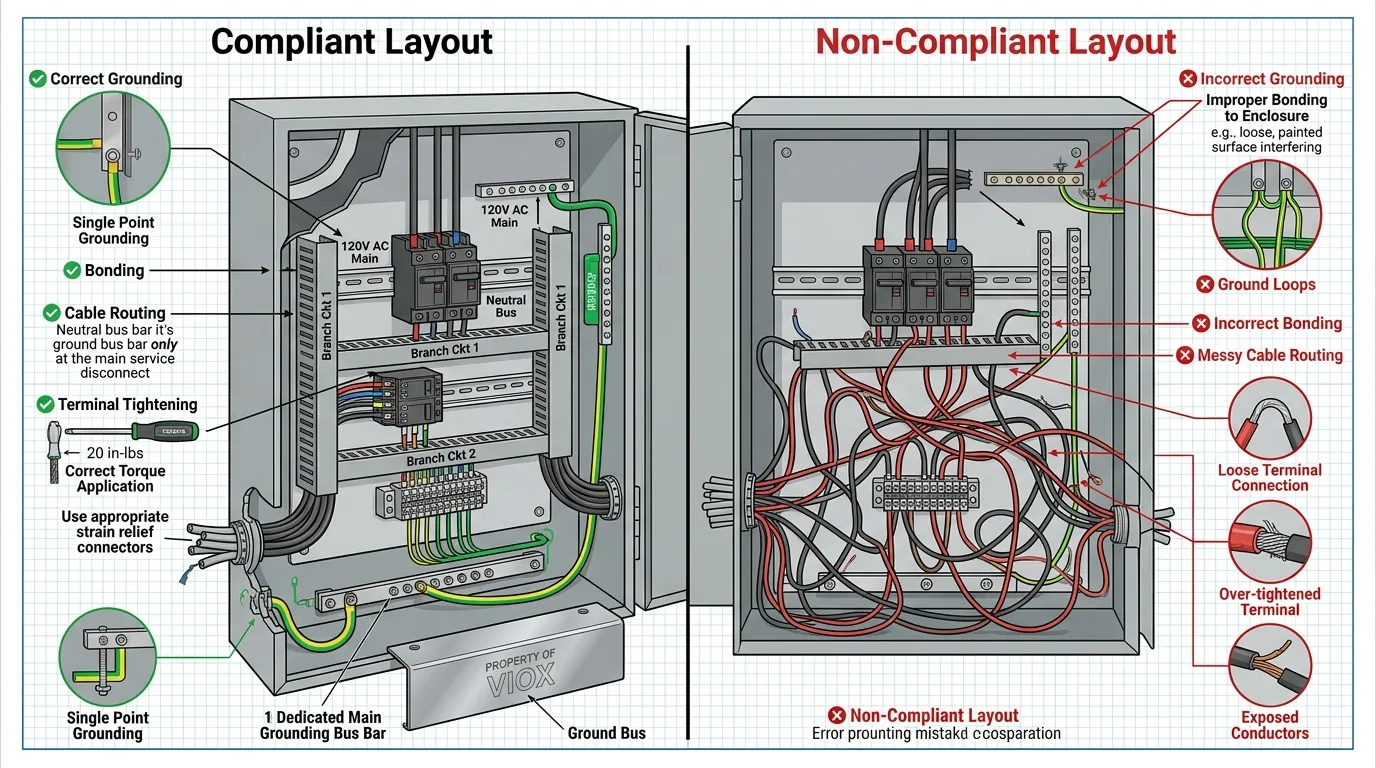

3. التأريض أو الربط غير الكافي
غالبًا ما تكون أخطاء التأريض والربط مخفية لأن اللوحة تبدو مكتملة ميكانيكيًا. ولكن الربط غير الفعال يمكن أن يضر بأداء الأعطال وسلامة العلبة والتحكم في الضوضاء والسلوك الوقائي.
تشمل المشكلات الشائعة:
- فقدان وصلة الربط بين الباب والعلبة
- الطلاء أو المعالجة السطحية التي تمنع الربط الجيد بين المعدن والمعدن عند الحاجة
- نهايات أرضية واقية مفكوكة
- هبوط غير صحيح للموصلات الواقية
- افتراضات بأن أجهزة التركيب وحدها توفر استمرارية موثوقة
قبل التشغيل، يجب على بناة اللوحات التحقق من وجود مسارات التأريض الواقية وتأمينها وتوافقها مع التصميم وطريقة الأجهزة المستخدمة. وهذا مهم بشكل خاص في العبوات المعدنية الكبيرة، والتجميعات متعددة الأبواب، واللوحات ذات الصفائح أو التجميعات الفرعية القابلة للإزالة. حيث لا تزال الفرق تخلط بين ترتيبات التأريض والحياد في الممارسة العملية، فإن دليل VIOX إلى قضيب الحياد مقابل قضيب التأريض هو مرجع مفيد.
4. الفصل الضعيف بين أسلاك الطاقة والتحكم
يعد خلط أسلاك الطاقة والتحكم بإهمال فشلًا كلاسيكيًا في فحص لوحة التحكم. يمكن أن يخلق ضوضاء وارتباكًا في الصيانة وتداخلًا ميكانيكيًا وبناءً رديئًا يصعب استكشاف الأخطاء وإصلاحها لاحقًا.
تشمل المشاكل النموذجية:
- موصلات التحكم التي يتم توجيهها بالقرب من مسارات الطاقة عالية التيار دون فصل مناسب
- عبور أسلاك الإشارة لموصلات الطاقة دون داع
- التوجيه المختلط داخل القنوات دون انضباط
- عدم كفاية الفصل بين طاقة التيار المتردد ودوائر التحكم أو الاتصال الحساسة
- التوجيه المزدحم الذي يجعل الصيانة المستقبلية محفوفة بالمخاطر
تتطلب ممارسة بناء اللوحات الجيدة بنية أسلاك مقصودة، وليس مجرد جعل كل شيء مناسبًا. قبل التشغيل، تحقق مما إذا كان التوجيه والفصل وتخطيط العلبة يدعم التشغيل الآمن وقابلية الصيانة.
5. وضع العلامات المفقودة أو غير المكتملة أو المربكة
قد لا تمنع مشاكل وضع العلامات اللوحة من التشغيل، لكنها غالبًا ما تخلق أخطاء في التشغيل ومخاطر الصيانة على الفور تقريبًا. اللوحة ذات العلامات الضعيفة يصعب فحصها واختبارها ويسهل إساءة التعامل معها.
تشمل حالات فشل وضع العلامات الشائعة:
- علامات الجهاز المفقودة
- ملصقات غير قابلة للقراءة أو غير متينة
- أرقام الأسلاك غير مكتملة أو غير متناسقة
- المحطات الطرفية الميدانية غير محددة بوضوح
- الأجهزة الواقية تفتقد إلى تحديد الدائرة
- إغفال ملصقات التحذير حيثما تقتضي توقعات المشروع أو السوق
قبل التشغيل، يجب على الباني التحقق من أن الملصقات موجودة ومقروءة ومتوافقة مع الرسومات ومتينة بما يكفي لبيئة التركيب. يصبح هذا أكثر أهمية عندما يعتمد البناء بشكل كبير على نقاط التجميع والتوزيع، لذا فإن المراجع ذات الصلة مثل دليل اختيار الكتلة الطرفية: الأنواع والاستخدامات يمكن أن تدعم منطق الفحص.
6. عدم كفاية إدارة الخلوص والزحف
يمكن أن تفشل اللوحات في الفحص لأن التباعد الكهربائي تم التعامل معه على أنه فكرة لاحقة. حتى عندما يتم تركيب المكونات تقنيًا، يمكن أن تخلق مشاكل التباعد مخاطر تتعلق بالموثوقية والسلامة، خاصة في التصميمات المدمجة.
تشمل الأسباب الشائعة ما يلي:
- المكونات مثبتة بإحكام شديد بالنسبة لفئة الجهد المقصودة
- الأجزاء الموصلة المكشوفة قريبة جدًا من الأجزاء الحية المجاورة
- ترتيبات القضبان أو المحطات الطرفية ذات الانضباط الضعيف في التباعد
- تغييرات التصميم المتأخرة التي تقلل الفصل دون مراجعة
- مسارات التلوث التي تجعل التباعد الهامشي أكثر خطورة
هذا هو أحد أسباب أهمية الفحص الموجه نحو المعايير. الخلوص والزحف ليسا قضايا تجميلية. إذا كان الترتيب المادي لا يناسب التطبيق، فلا ينبغي أن يستمر التشغيل حتى يتم حل المخاطر. بالنسبة للمباني ذات ترتيبات القضبان الكثيفة، فإن مقالة VIOX حول أهم 5 أخطاء يجب تجنبها عند تركيب قضبان MCB هو مورد مجاور مفيد.
7. اختيار أو إعدادات جهاز الحماية غير الصحيحة
يمكن تجميع اللوحة بدقة ولا تزال خاطئة إذا كانت أجهزة الحماية لا تتطابق مع تصميم الدائرة الفعلي. تشمل الأمثلة الشائعة:
- تصنيف قاطع الدائرة الخاطئ للموصل أو الحمل
- إعدادات الحماية غير متوافقة مع التطبيق
- بدائل المكونات التي تغير سلوك الحماية
- سوء فهم أدوار الحماية من قصر الدائرة أو الحمل الزائد
- الإعدادات القابلة للتعديل تترك في القيم الافتراضية دون مراجعة المشروع
هذا هو أحد أغلى أخطاء اللوحة الكهربائية لأنه قد لا يصبح واضحًا حتى تتعثر النظام بشكل غير متوقع أو تفشل في حماية المعدات بشكل صحيح.
قبل التشغيل، راجع كلاً من أجهزة الحماية المثبتة وأي إعدادات قابلة للتكوين مقابل أساس التصميم المعتمد. للحصول على إطار عمل اختيار أوسع، راجع VIOX's إطار عمل اختيار حماية الدائرة لبناة اللوحات. إذا كانت اللوحة تستخدم حماية مصبوبة، فإن المقالة ذات الصلة 4 أخطاء حرجة في مواصفات MCCB يناسب أيضًا بشكل طبيعي هنا.
8. الحطام أو الحواف الحادة أو التلوث المتبقي داخل اللوحة
بعض حالات الفشل قبل التشغيل لا علاقة لها بالمخطط. إنها تأتي من سوء التدبير المنزلي في التجميع النهائي. تشمل المشاكل الشائعة:
- نشارة المعادن
- روابط الكابلات المقطوعة السائبة
- الأجهزة غير المستخدمة المتبقية داخل العلبة
- تراكم الغبار
- تلف العزل من حواف اللوحة الحادة
- مادة غريبة بالقرب من القضبان أو المحطات الطرفية أو مسارات التهوية
هذه أخطاء يمكن تجنبها، لكنها لا تزال تظهر في كثير من الأحيان في حالات الإنتاج أو إعادة العمل المتسرعة. يجب أن يتضمن فحص اللوحة المناسب قبل التشغيل النظافة والتشطيب الميكانيكي، وليس فقط الفحوصات الكهربائية. تظهر نفس عقلية الموثوقية في محتوى العلبة المجاور مثل الغبار في المفاتيح الكهربائية والموثوقية الكهربائية.
9. توجيه الكابلات الضعيف والدعم الميكانيكي
غالبًا ما يتم تجاهل مشاكل توجيه الكابلات على أنها مشاكل في المظهر، ولكن يمكن أن تصبح مشاكل في الموثوقية بسرعة كبيرة. يمكن أن يؤدي الدعم أو التوجيه الضعيف إلى:
- إجهاد على المحطات الطرفية
- التآكل بمرور الوقت
- الوصول المحظور إلى الأجهزة
- سوء إدارة الحرارة
- صعوبة الوصول للصيانة
- زيادة خطر حدوث أخطاء في الأسلاك أثناء التعديل المستقبلي
تحقق من:
- مسارات موصل غير مدعومة
- إجهاد انحناء مفرط
- سوء الانضباط في ملء القنوات
- الكابلات الموجهة عبر حيز الخدمة
- نقاط دخول بدون دعم ميكانيكي أو حماية مناسبة
اللوحة التي يصعب فحصها ويصعب صيانتها غالبًا ما تكون لوحة بها مخاطر خفية. حيث أن جودة دخول الكابلات وختمها جزء من البناء، فإن مقالة VIOX حول مشاكل تركيب غدد الكابلات الشائعة هو رابط دعم ذي صلة.
10. لم يتم التحقق من المنطق الوظيفي قبل التشغيل
ليس كل خطأ مرئيًا. بعض المشاكل الأكثر خطورة تأتي من منطق التحكم الذي لم يتم فحصه مقابل التسلسل المقصود.
تتضمن الأمثلة:
- التعشيق موصل بشكل غير صحيح
- منطق الموصل أو المرحل لا يتطابق مع الرسم التخطيطي
- لم يتم التحقق من سلسلة إيقاف الطوارئ
- عكس نقاط الإشارة
- المنطق التصريحي مفقود
- افتراضات التسلسل التلقائي لم يتم اختبارها مطلقًا مقابل البناء
هذا لا يتطلب دائمًا تشغيلًا كاملًا بالطاقة على مقاعد البدلاء، ولكنه يتطلب طريقة تحقق واضحة قبل التشغيل الكامل. إذا لم يتم فحص المنطق، فإن اللوحة ليست جاهزة حقًا.

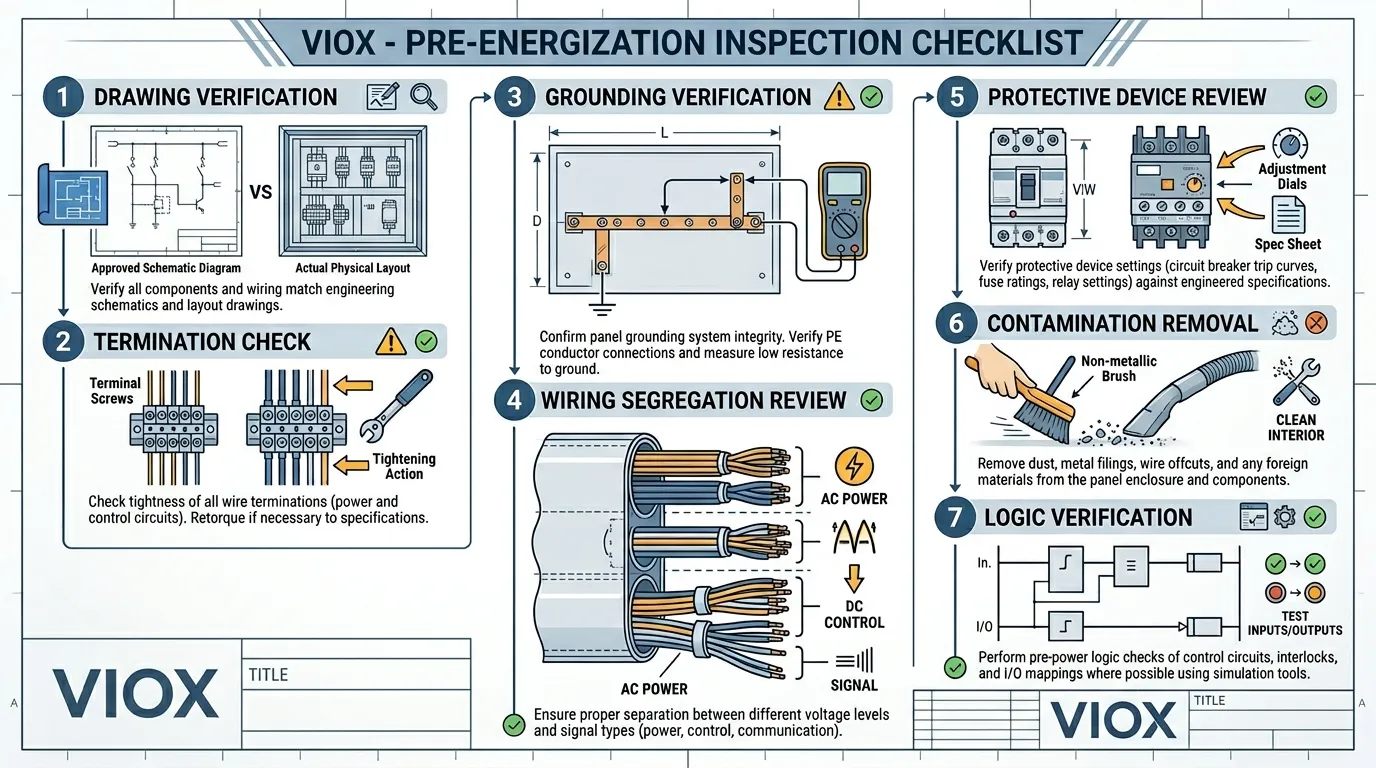

قائمة تحقق عملية قبل التشغيل لبناة اللوحات
إذا كنت تريد ملخصًا قابلاً للاستخدام في أرضية الورشة، فهذه هي النسخة القصيرة:
- 1. تأكد من أن اللوحة تتطابق مع أحدث الرسومات المعتمدة وقائمة BOM.
- 2. تحقق من جميع علامات الأجهزة وأرقام الأسلاك وملصقات الأطراف.
- 3. تحقق من جميع نهايات الطاقة والمحايد والأرض والتحكم.
- 4. تحقق من نقاط استمرارية التأريض والربط.
- 5. افحص فصل وتوجيه أسلاك الطاقة والتحكم.
- 6. راجع الخلوص والتباعد وخطر الأجزاء الحية المكشوفة.
- 7. تأكد من اختيار جهاز الحماية والإعدادات القابلة للتعديل.
- 8. قم بإزالة الحطام والمخاطر الحادة والتلوث.
- 9. تحقق من دعم الكابلات وحماية الدخول والتشطيب الميكانيكي.
- 10. تحقق من منطق التحكم والتعشيق مقابل التصميم المقصود.
عند استخدامه بشكل صحيح، يقلل هذا النوع من قائمة التحقق من إعادة العمل، ويحسن جودة التشغيل، ويساعد في إنشاء ثقافة فحص قابلة للتكرار عبر عمليات بناء اللوحات.
فكرة أخيرة
أفضل بناة اللوحات ليسوا أولئك الذين لا يرتكبون أخطاء أبدًا. إنهم أولئك الذين يبنون عملية منضبطة للعثور على الأخطاء قبل التشغيل. من الناحية العملية، هذا يعني الجمع بين فحوصات التصنيع ومراجعة الوثائق والتحقق من المكونات والفحص المدرك للمعايير في بوابة جودة نهائية واحدة.
إذا كانت اللوحة ستفشل، فمن الأفضل أن تفشل في الفحص بدلاً من الفشل تحت الطاقة.
الأسئلة الشائعة
ما هو الخطأ الأكثر شيوعًا في لوحة التوزيع الكهربائية قبل التشغيل؟
من بين المشكلات الأكثر شيوعًا عدم تطابق الوثائق والأطراف المفكوكة. يؤدي الأول إلى الارتباك وخطر بدء التشغيل، بينما يمكن أن يؤدي الآخر إلى ارتفاع درجة الحرارة ومشاكل الموثوقية تحت الحمل.
هل يجب أن يركز فحص اللوحة قبل التشغيل بشكل أكبر على المعايير أم الرسومات؟
يجب استخدام كليهما. تحدد الرسومات ما يفترض أن تكون عليه اللوحة، بينما تشكل المعايير ومتطلبات المشروع كيفية بنائها والتحقق منها وفحصها.
لماذا يعتبر وضع العلامات مهمًا للغاية إذا كانت أسلاك اللوحة صحيحة بالفعل؟
لأن التوصيلات الصحيحة بدون تحديد دقيق لا تزال تخلق مخاطر أثناء التشغيل، والصيانة، والتعديل، واستكشاف الأخطاء وإصلاحها. اللوحة التي لا يمكن قراءتها بوضوح هي أسهل في سوء التعامل معها.
هل مسائل التباعد والعزل خطيرة إلى هذا الحد في لوحات الجهد المنخفض؟
نعم. يمكن أن يؤثر التباعد الضعيف والفصل الضعيف على السلامة وأداء الضوضاء والموثوقية وقابلية الصيانة. لا ينبغي أبدًا التعامل معها على أنها قضايا تجميلية.
هل يمكن تنشيط اللوحة إذا كانت هناك مشكلات طفيفة فقط في الوثائق؟
ذلك يعتمد على قواعد الجودة الخاصة بالمشروع وطبيعة التباين. بشكل عام، يجب إغلاق حالات عدم التطابق بين التنفيذ والوثائق التي لم يتم حلها قبل التشغيل لأنها تخلق مخاطر لا داعي لها في المراحل اللاحقة.
ما هو الغرض من قائمة التحقق قبل التشغيل؟
إنها تخلق عملية فحص قابلة للتكرار تساعد مصنعي اللوحات على اكتشاف المشكلات الكهربائية والميكانيكية والتوثيقية والمتعلقة بالامتثال قبل بدء التشغيل الفعلي.
